CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

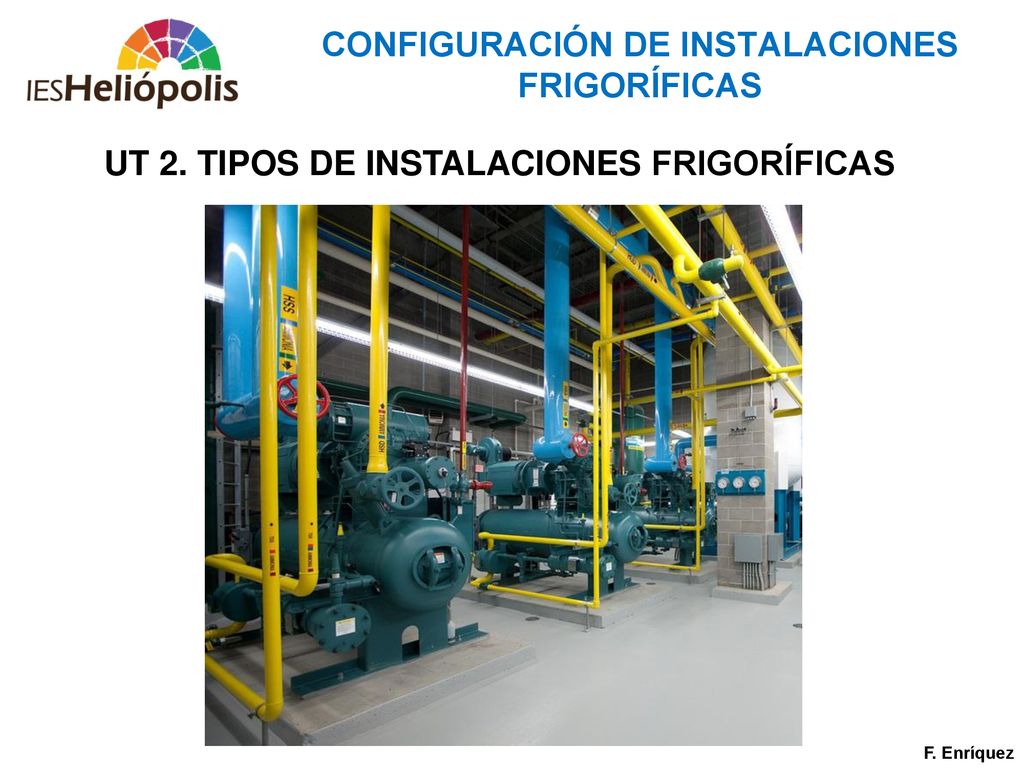

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS F. Enríquez
2
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

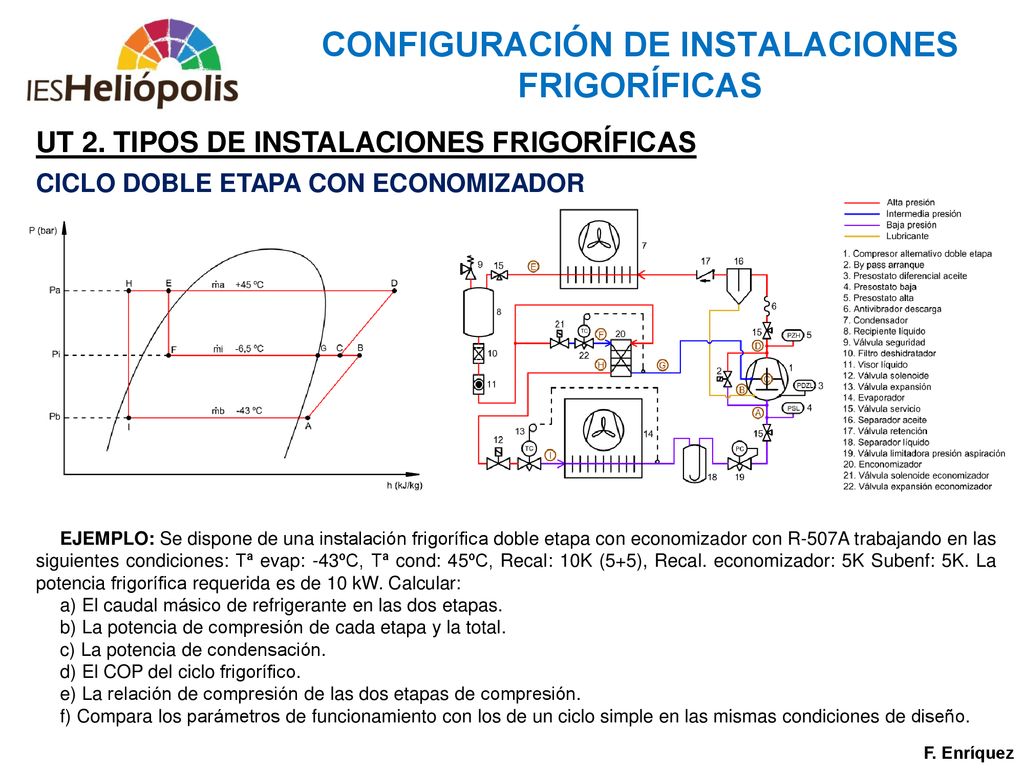

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA CON ECONOMIZADOR EJEMPLO: Se dispone de una instalación frigorífica doble etapa con economizador con R-507A trabajando en las siguientes condiciones: Tª evap: -43ºC, Tª cond: 45ºC, Recal: 10K (5+5), Recal. economizador: 5K Subenf: 5K. La potencia frigorífica requerida es de 10 kW. Calcular: a) El caudal másico de refrigerante en las dos etapas. b) La potencia de compresión de cada etapa y la total. c) La potencia de condensación. d) El COP del ciclo frigorífico. e) La relación de compresión de las dos etapas de compresión. f) Compara los parámetros de funcionamiento con los de un ciclo simple en las mismas condiciones de diseño. F. Enríquez
3
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

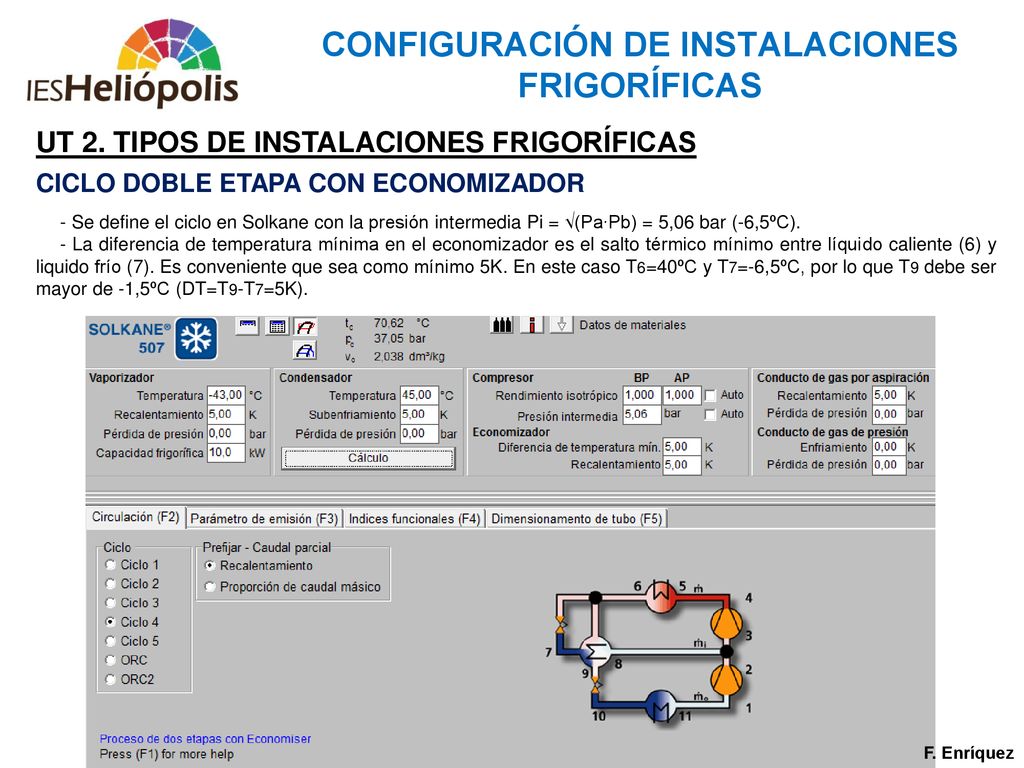

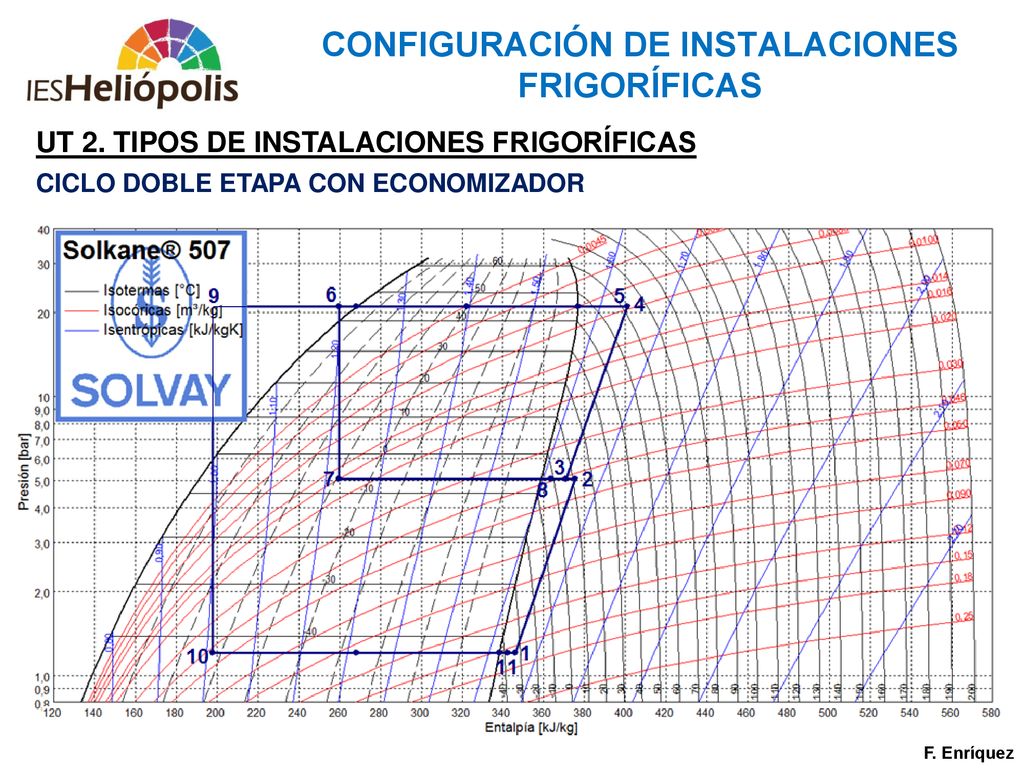

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA CON ECONOMIZADOR - Se define el ciclo en Solkane con la presión intermedia Pi = √(Pa∙Pb) = 5,06 bar (-6,5ºC). - La diferencia de temperatura mínima en el economizador es el salto térmico mínimo entre líquido caliente (6) y liquido frío (7). Es conveniente que sea como mínimo 5K. En este caso T6=40ºC y T7=-6,5ºC, por lo que T9 debe ser mayor de -1,5ºC (DT=T9-T7=5K). F. Enríquez
4
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS
UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA CON ECONOMIZADOR F. Enríquez
5
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

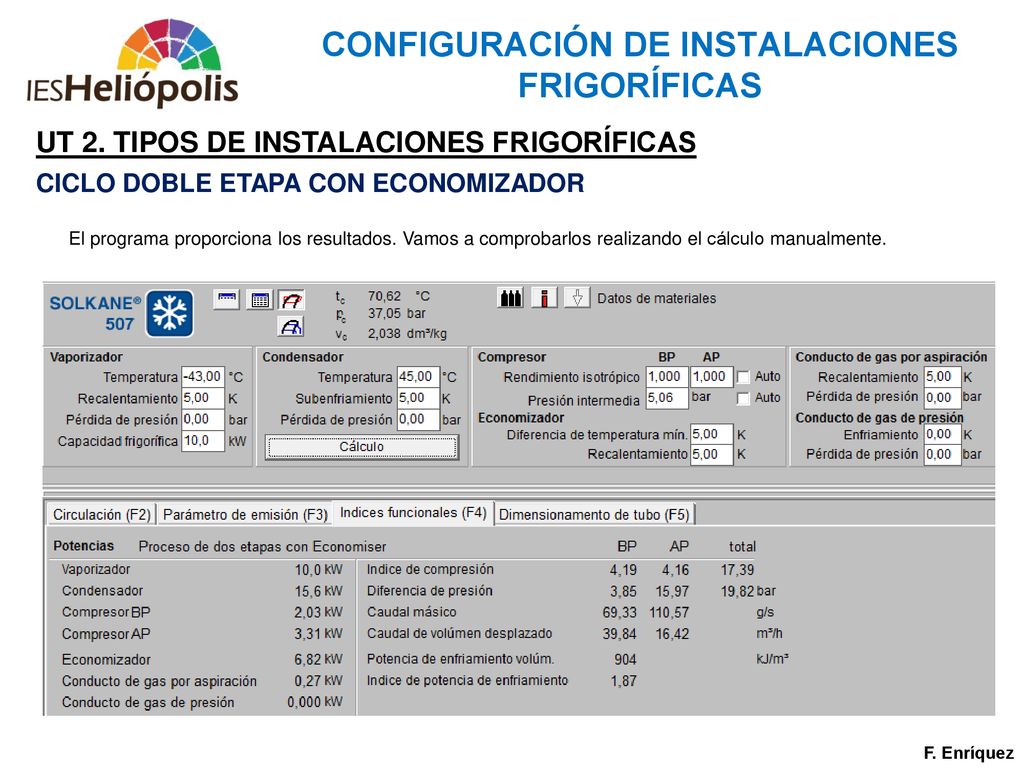

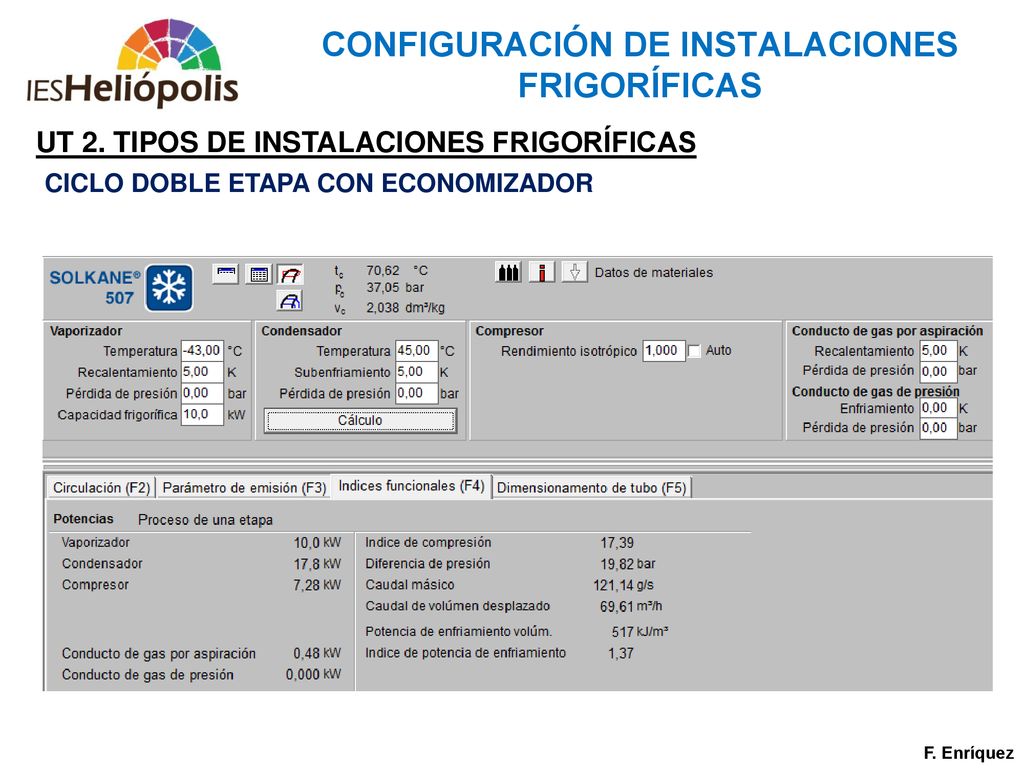

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA CON ECONOMIZADOR El programa proporciona los resultados. Vamos a comprobarlos realizando el cálculo manualmente. F. Enríquez
6
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

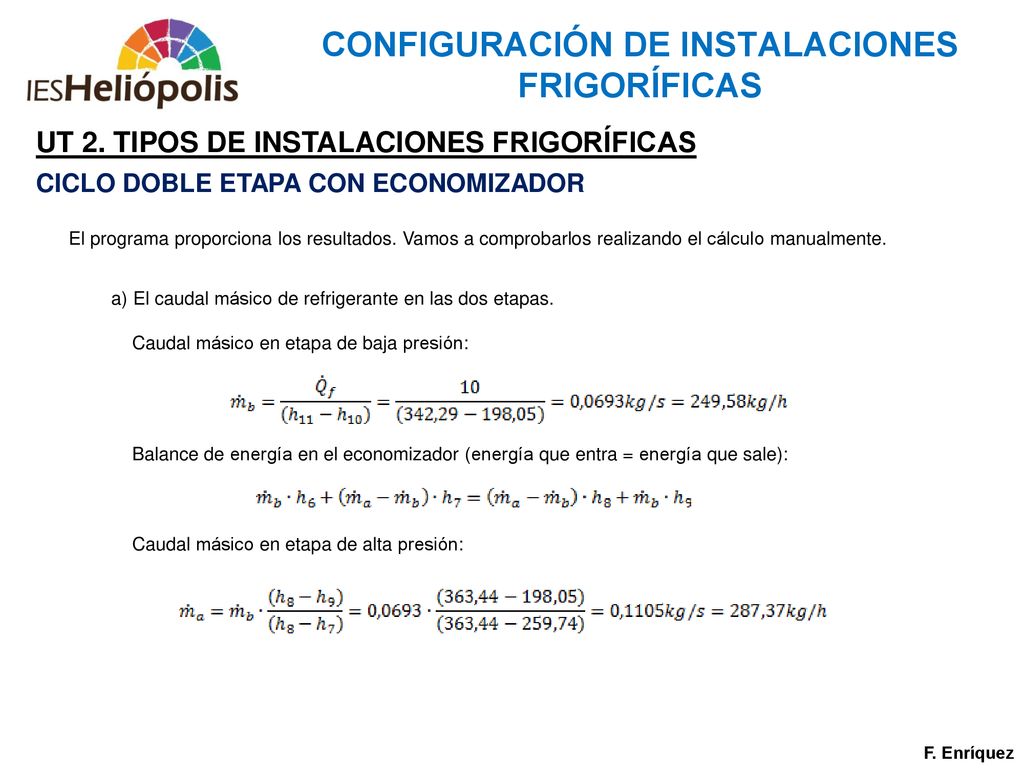

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA CON ECONOMIZADOR El programa proporciona los resultados. Vamos a comprobarlos realizando el cálculo manualmente. a) El caudal másico de refrigerante en las dos etapas. Caudal másico en etapa de baja presión: Balance de energía en el economizador (energía que entra = energía que sale): Caudal másico en etapa de alta presión: F. Enríquez
7
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

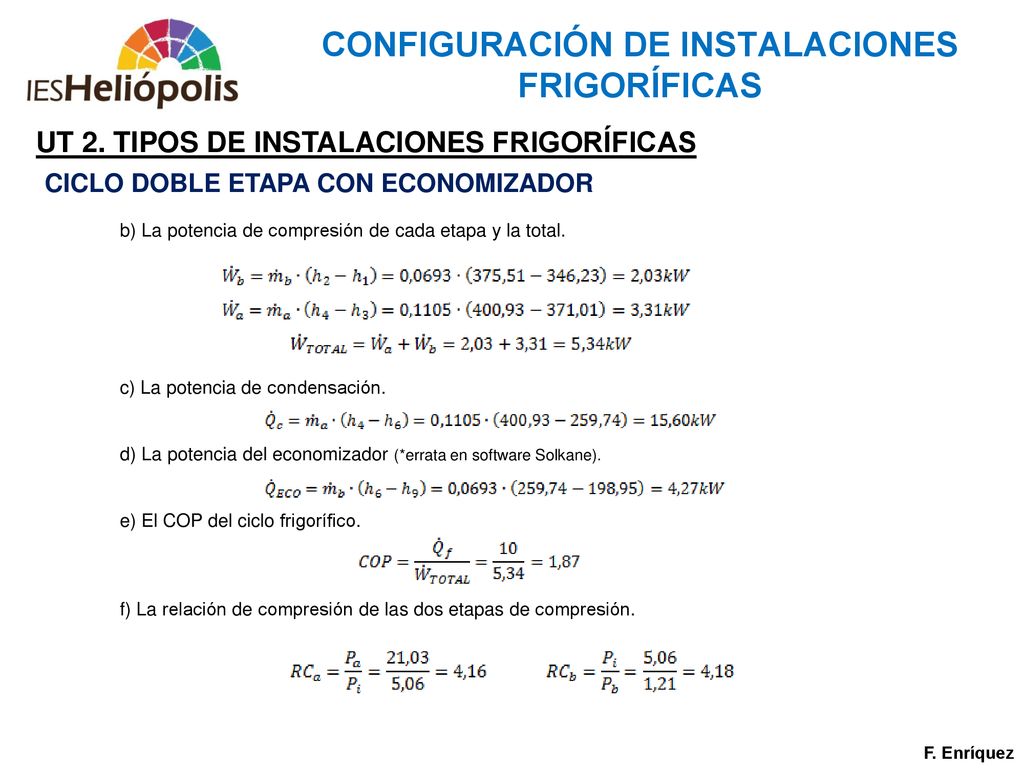

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA CON ECONOMIZADOR b) La potencia de compresión de cada etapa y la total. c) La potencia de condensación. d) La potencia del economizador (*errata en software Solkane). e) El COP del ciclo frigorífico. f) La relación de compresión de las dos etapas de compresión. F. Enríquez
8
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

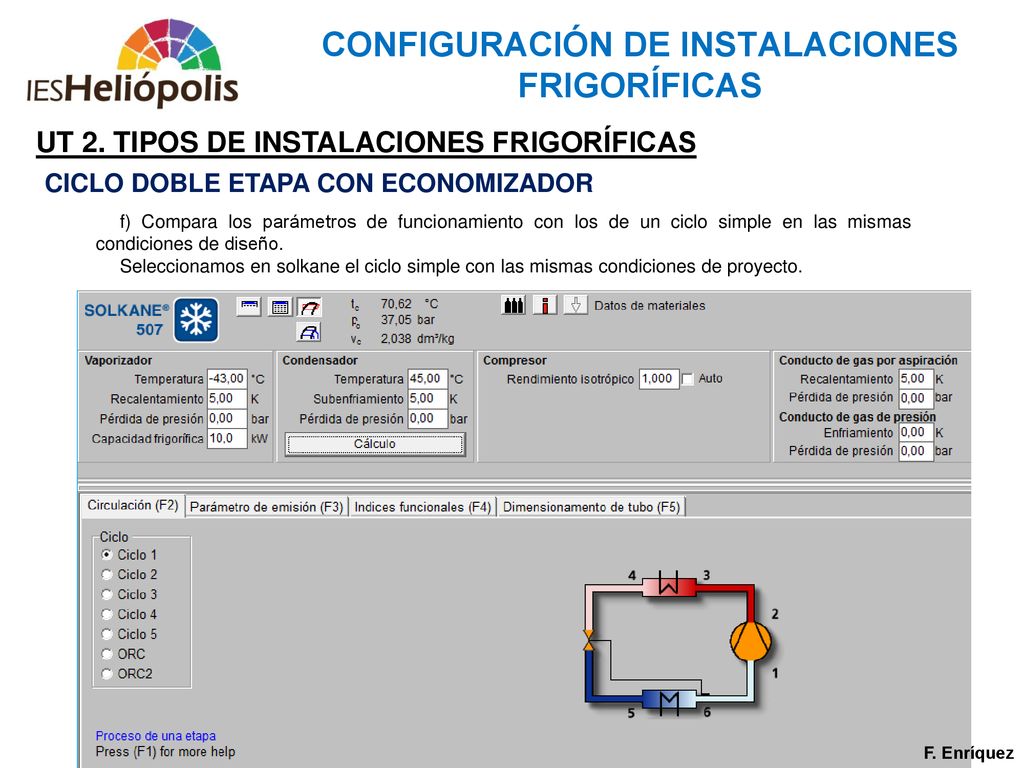

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA CON ECONOMIZADOR f) Compara los parámetros de funcionamiento con los de un ciclo simple en las mismas condiciones de diseño. Seleccionamos en solkane el ciclo simple con las mismas condiciones de proyecto. F. Enríquez
9
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS
UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA CON ECONOMIZADOR F. Enríquez
10
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS
UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA CON ECONOMIZADOR F. Enríquez
11
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

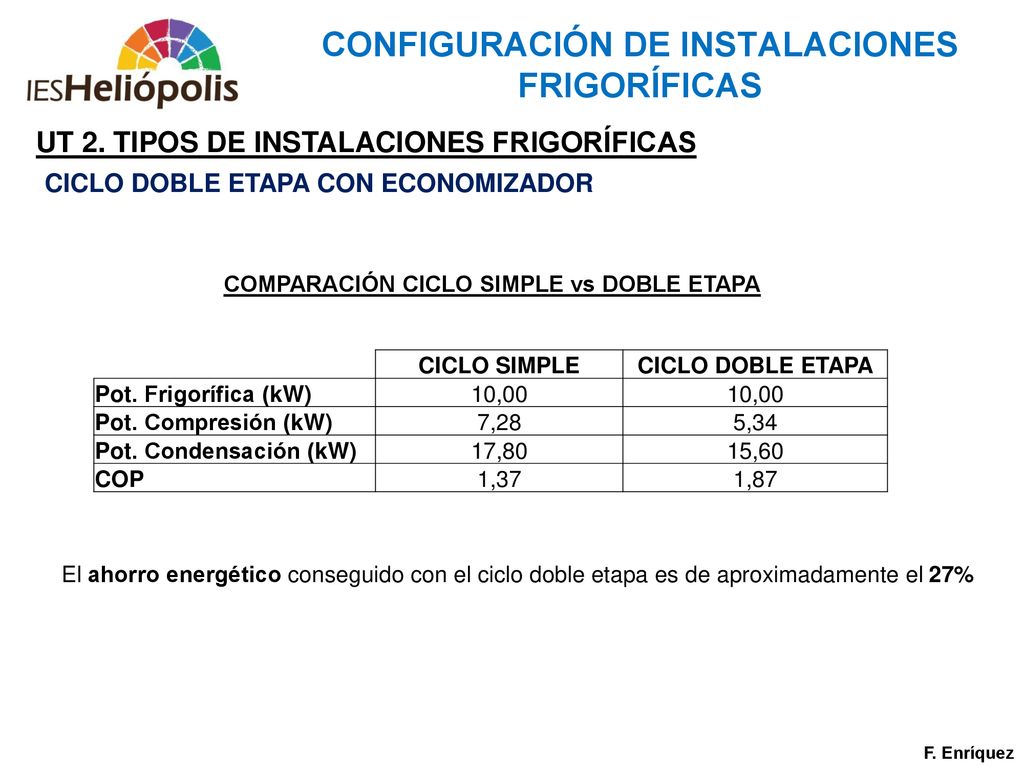

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA CON ECONOMIZADOR COMPARACIÓN CICLO SIMPLE vs DOBLE ETAPA CICLO SIMPLE CICLO DOBLE ETAPA Pot. Frigorífica (kW) 10,00 Pot. Compresión (kW) 7,28 5,34 Pot. Condensación (kW) 17,80 15,60 COP 1,37 1,87 El ahorro energético conseguido con el ciclo doble etapa es de aproximadamente el 27% F. Enríquez
12
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

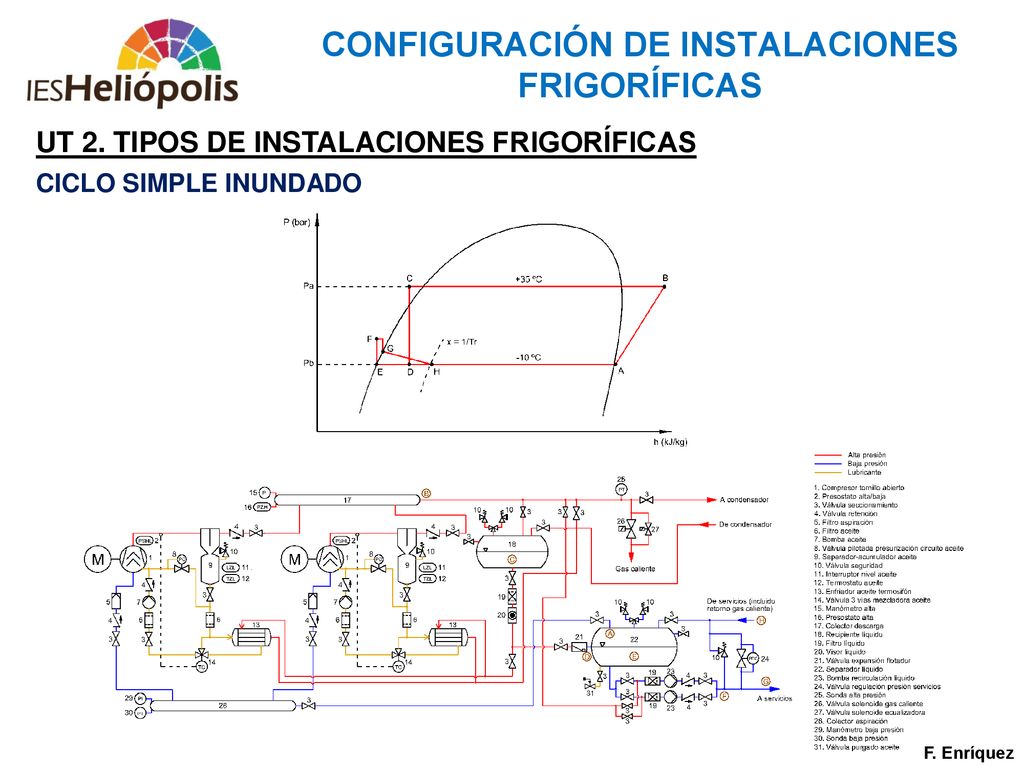

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO SIMPLE INUNDADO F. Enríquez
13
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

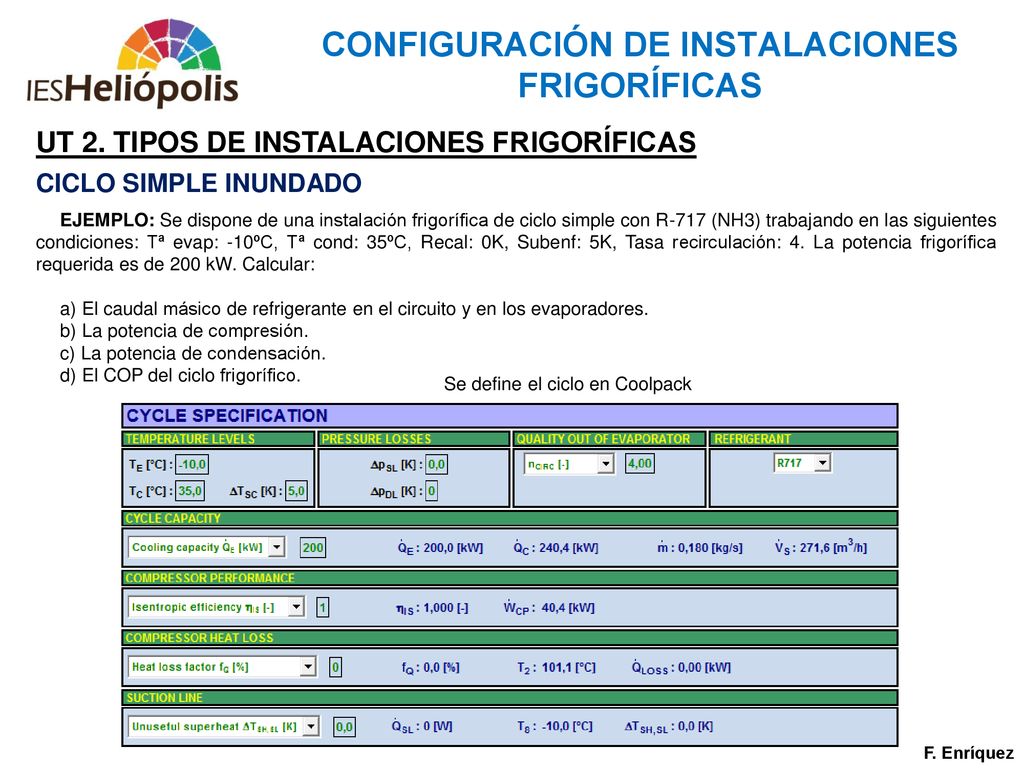

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO SIMPLE INUNDADO EJEMPLO: Se dispone de una instalación frigorífica de ciclo simple con R-717 (NH3) trabajando en las siguientes condiciones: Tª evap: -10ºC, Tª cond: 35ºC, Recal: 0K, Subenf: 5K, Tasa recirculación: 4. La potencia frigorífica requerida es de 200 kW. Calcular: a) El caudal másico de refrigerante en el circuito y en los evaporadores. b) La potencia de compresión. c) La potencia de condensación. d) El COP del ciclo frigorífico. Se define el ciclo en Coolpack F. Enríquez
14
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

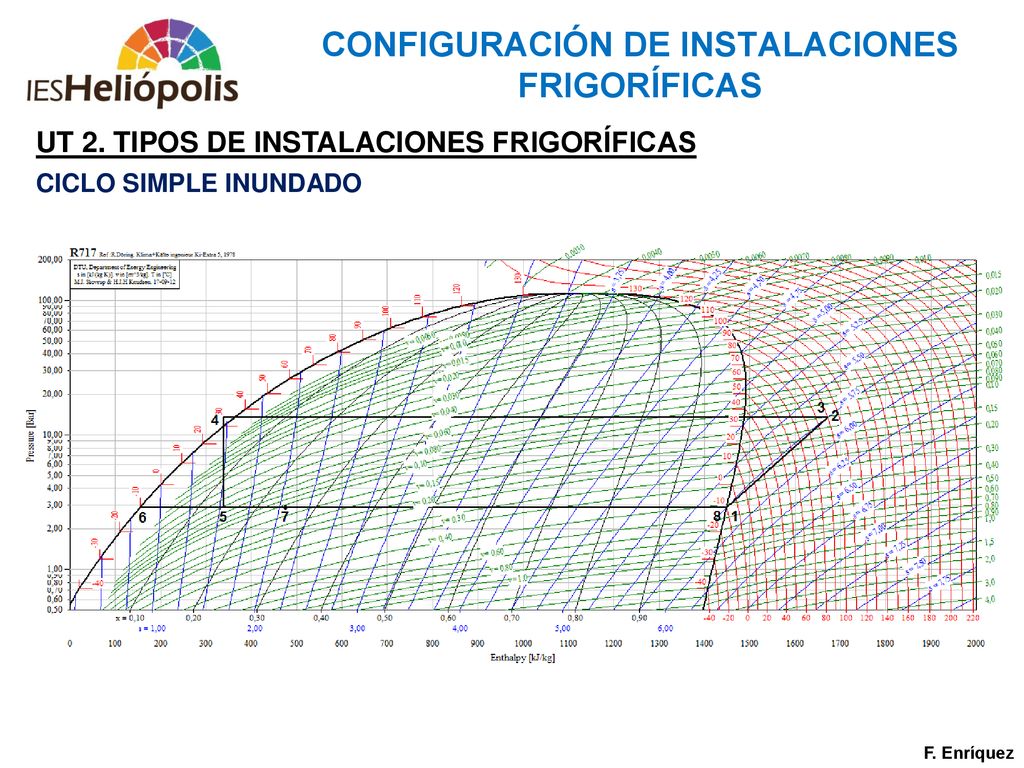

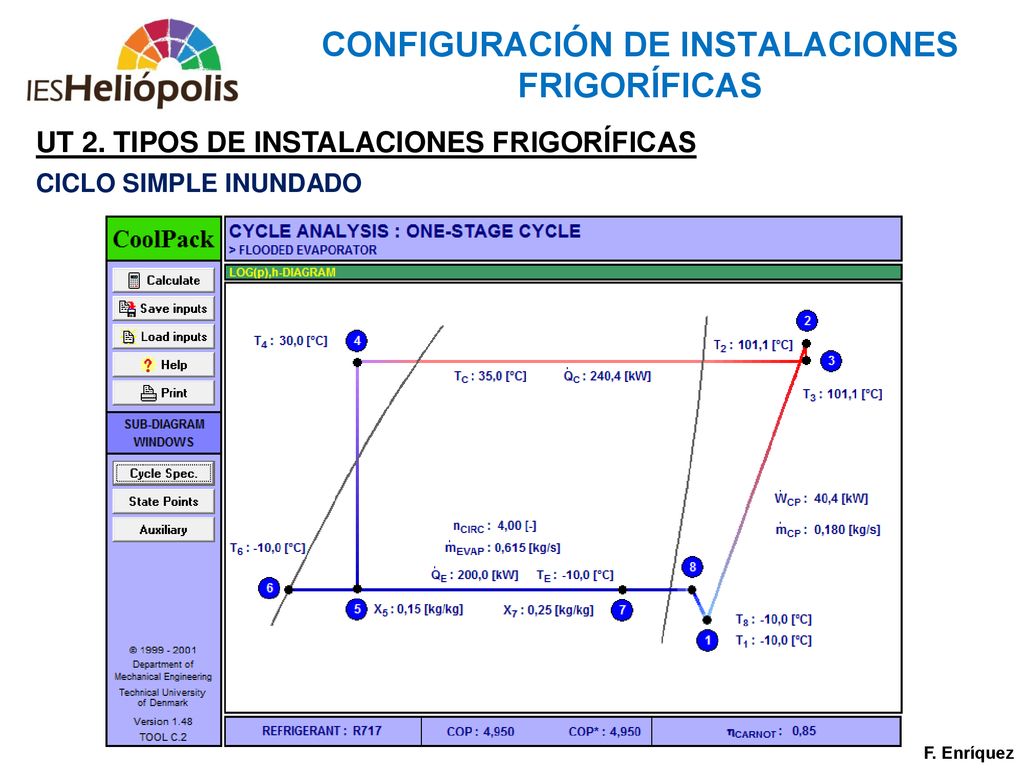

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO SIMPLE INUNDADO F. Enríquez
15
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS
UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO SIMPLE INUNDADO F. Enríquez
16
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

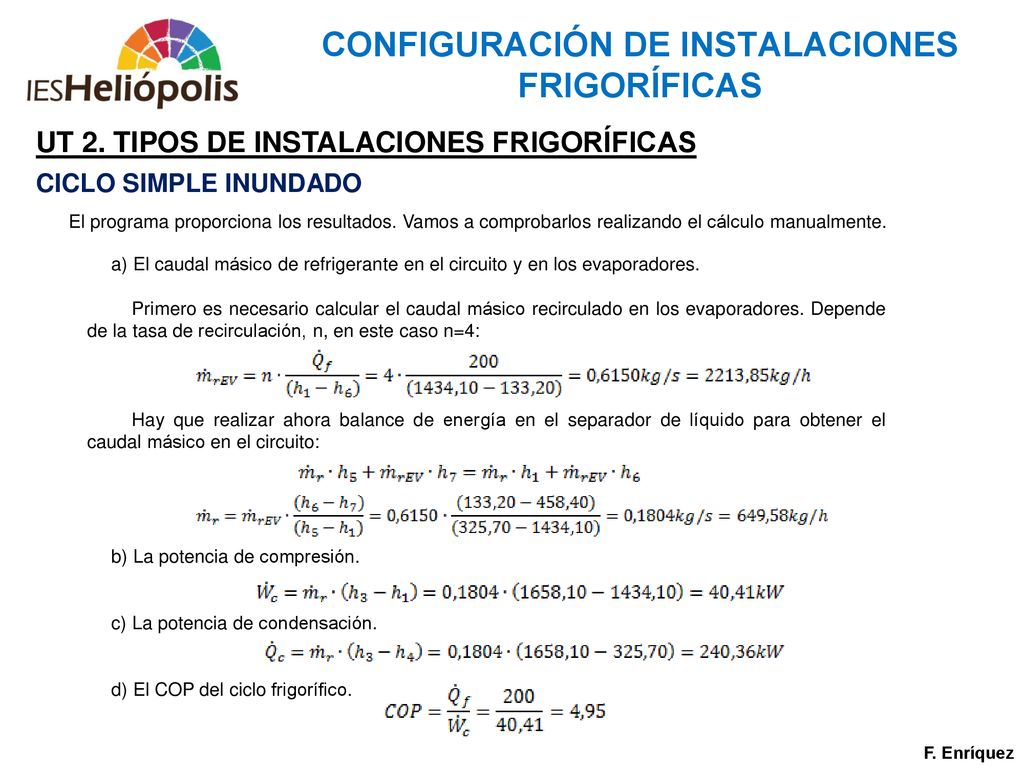

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO SIMPLE INUNDADO El programa proporciona los resultados. Vamos a comprobarlos realizando el cálculo manualmente. a) El caudal másico de refrigerante en el circuito y en los evaporadores. Primero es necesario calcular el caudal másico recirculado en los evaporadores. Depende de la tasa de recirculación, n, en este caso n=4: Hay que realizar ahora balance de energía en el separador de líquido para obtener el caudal másico en el circuito: b) La potencia de compresión. c) La potencia de condensación. d) El COP del ciclo frigorífico. F. Enríquez
17
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

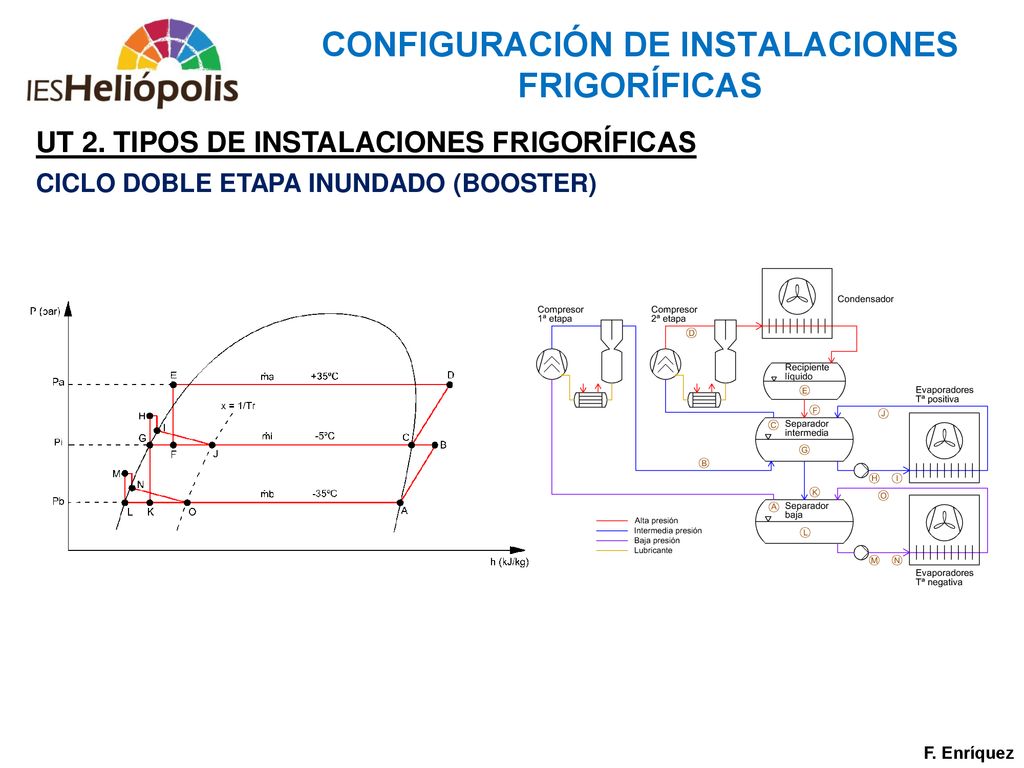

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA INUNDADO (BOOSTER) F. Enríquez
18
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS
UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA INUNDADO (BOOSTER) EJEMPLO: Se dispone de una instalación frigorífica de ciclo booster con R-717 (NH3) trabajando en las siguientes condiciones: Tª evap. baja: -35ºC, Tª evap. Interm: -5ºC, Tª cond: 35ºC, Recal: 0K, Subenf: 5K, Tasa recirculación: 4. La potencia frigorífica requerida es de 100 kW en baja temperatura y 200 kW en intermedia. Calcular: a) El caudal másico de refrigerante en el circuito y en los evaporadores de baja e intermedia temperatura. b) La potencia de compresión. c) La potencia de condensación. d) El COP del ciclo frigorífico. F. Enríquez
19
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

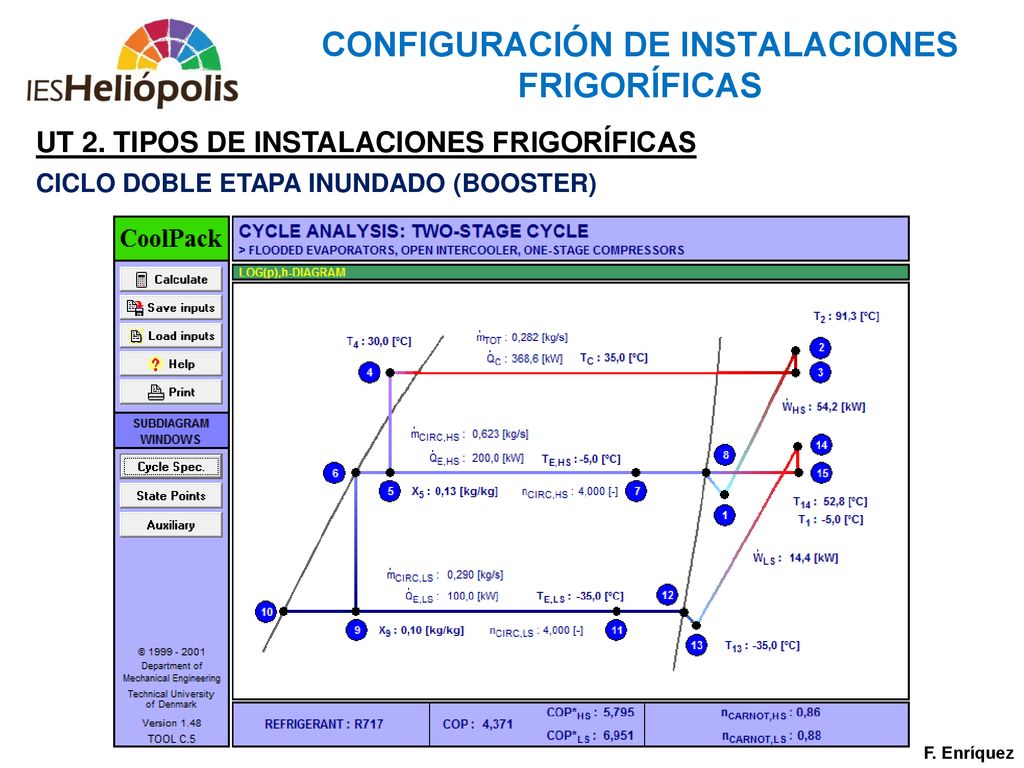

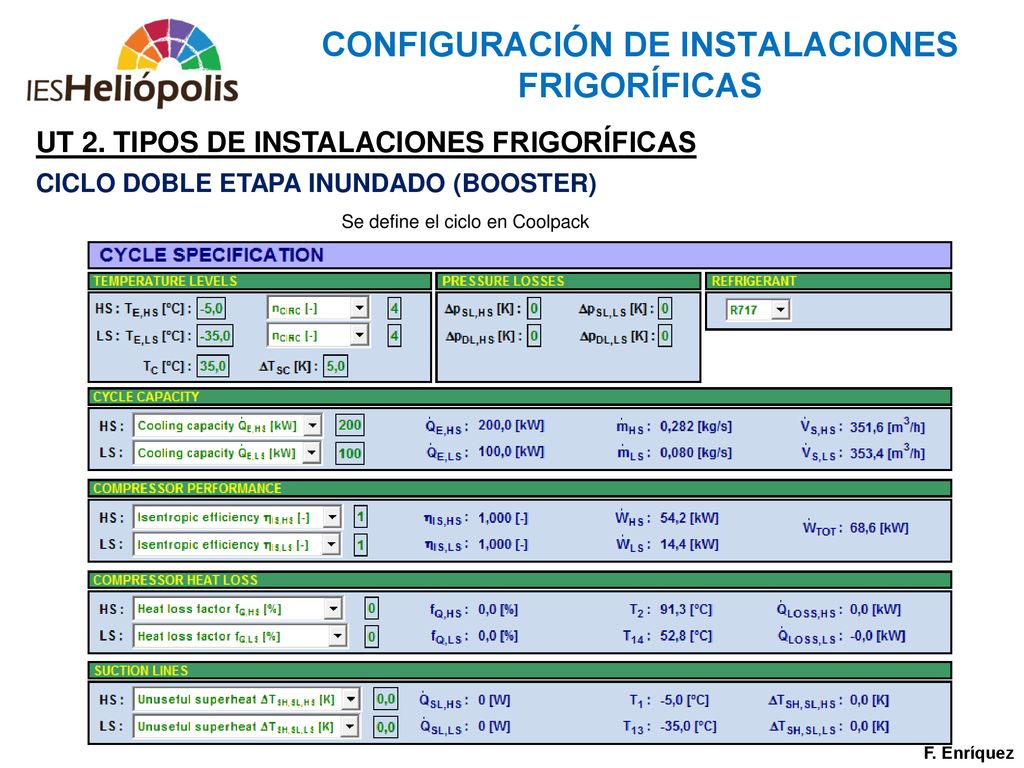

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA INUNDADO (BOOSTER) Se define el ciclo en Coolpack F. Enríquez
20
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS
UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA INUNDADO (BOOSTER) F. Enríquez
21
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS
UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA INUNDADO (BOOSTER) F. Enríquez
22
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

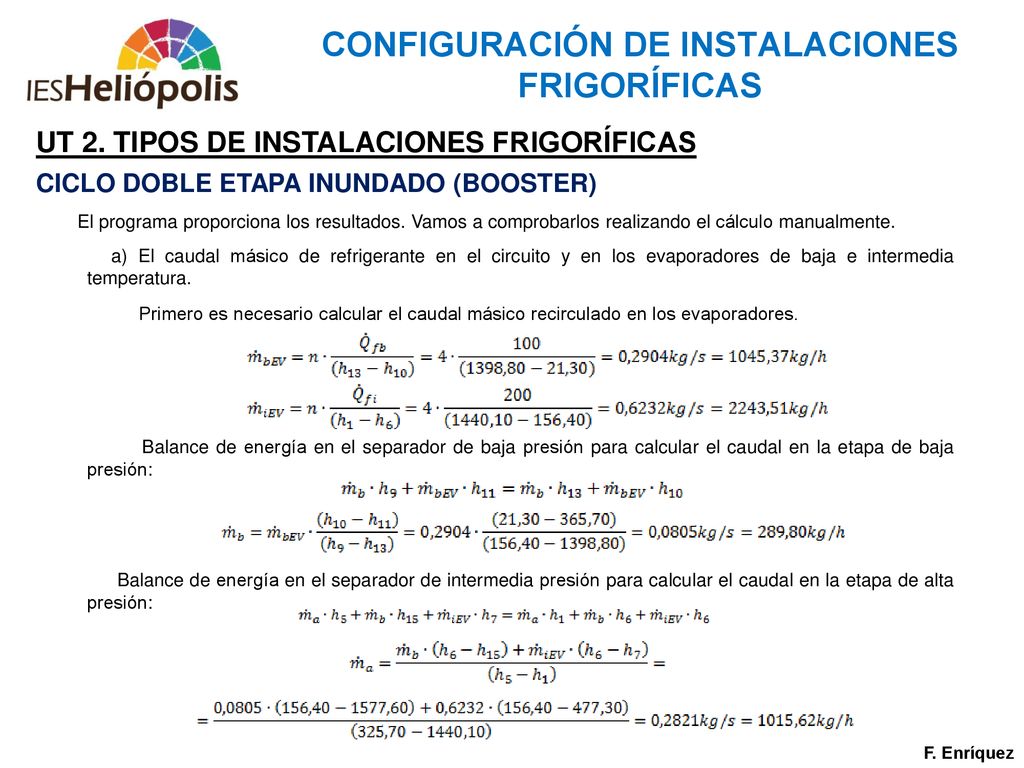

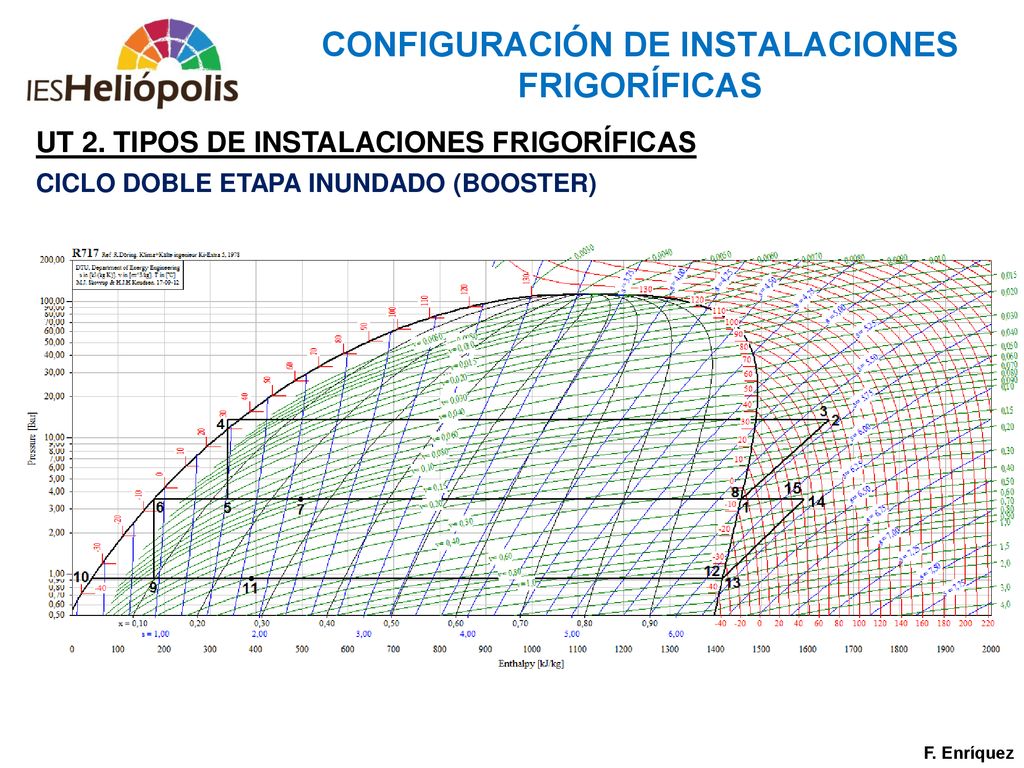

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA INUNDADO (BOOSTER) El programa proporciona los resultados. Vamos a comprobarlos realizando el cálculo manualmente. a) El caudal másico de refrigerante en el circuito y en los evaporadores de baja e intermedia temperatura. Primero es necesario calcular el caudal másico recirculado en los evaporadores. Balance de energía en el separador de baja presión para calcular el caudal en la etapa de baja presión: Balance de energía en el separador de intermedia presión para calcular el caudal en la etapa de alta presión: F. Enríquez
23
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

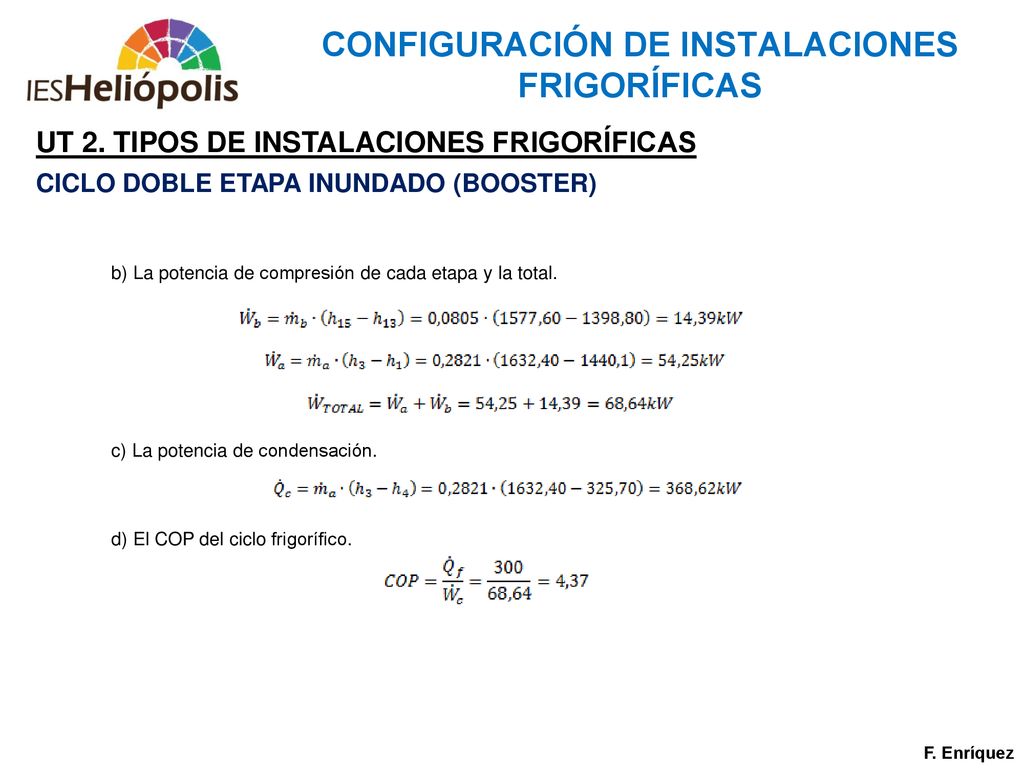

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO DOBLE ETAPA INUNDADO (BOOSTER) b) La potencia de compresión de cada etapa y la total. c) La potencia de condensación. d) El COP del ciclo frigorífico. F. Enríquez
24
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

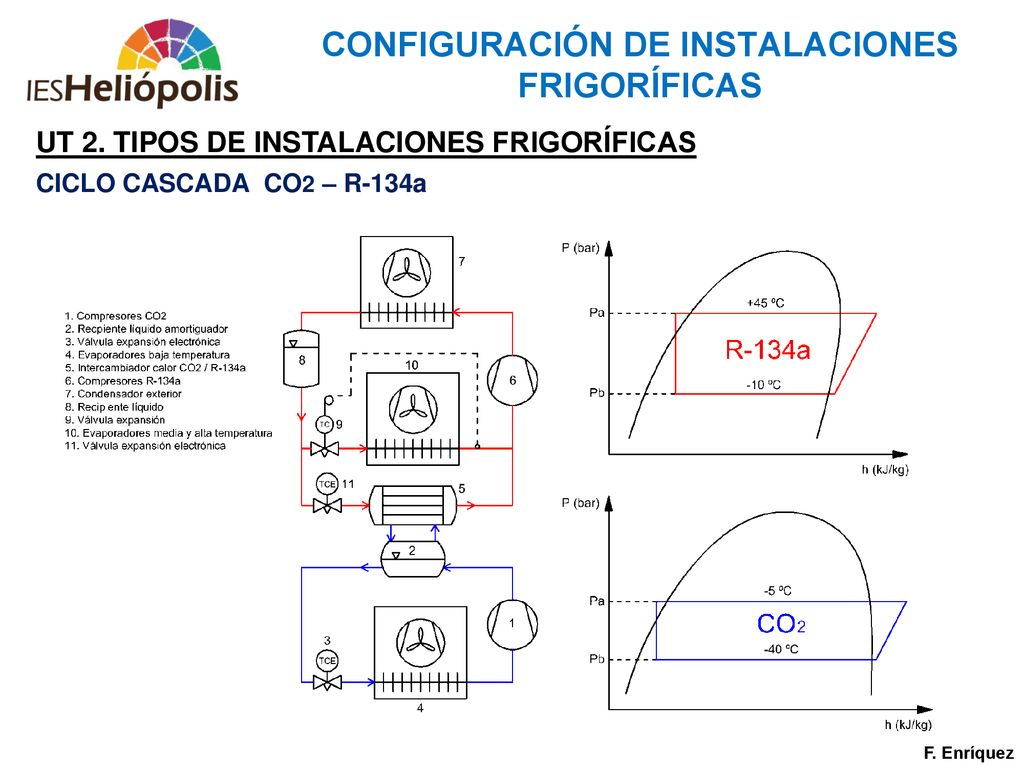

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO CASCADA CO2 – R-134a F. Enríquez
25
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

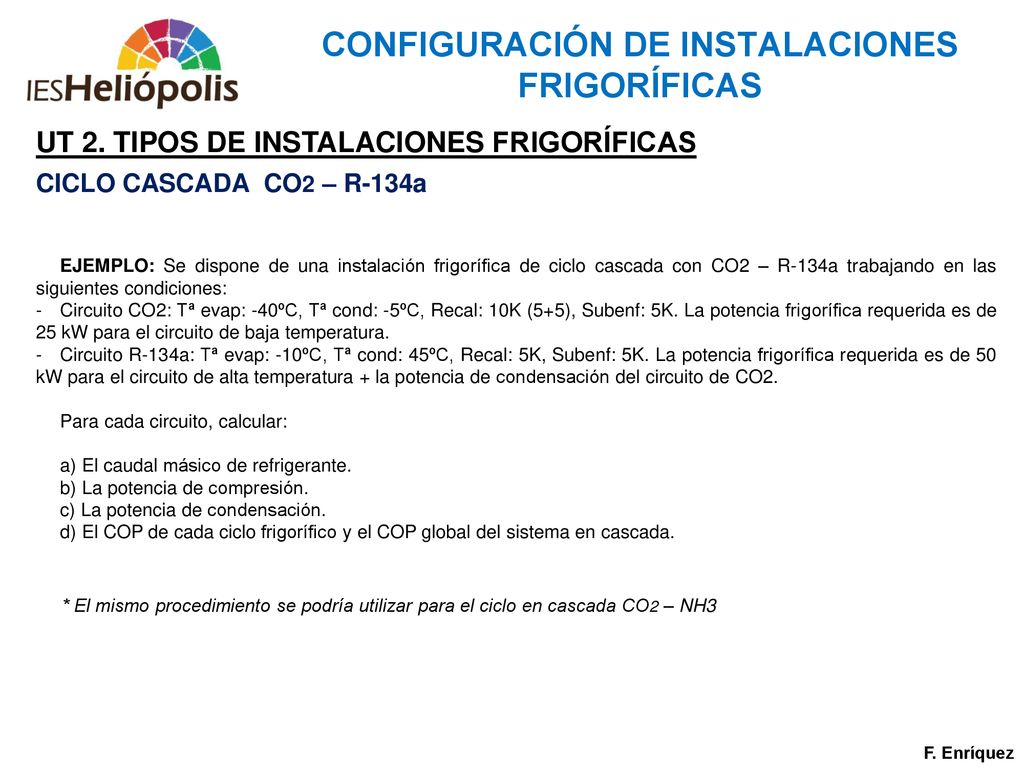

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO CASCADA CO2 – R-134a EJEMPLO: Se dispone de una instalación frigorífica de ciclo cascada con CO2 – R-134a trabajando en las siguientes condiciones: Circuito CO2: Tª evap: -40ºC, Tª cond: -5ºC, Recal: 10K (5+5), Subenf: 5K. La potencia frigorífica requerida es de 25 kW para el circuito de baja temperatura. Circuito R-134a: Tª evap: -10ºC, Tª cond: 45ºC, Recal: 5K, Subenf: 5K. La potencia frigorífica requerida es de 50 kW para el circuito de alta temperatura + la potencia de condensación del circuito de CO2. Para cada circuito, calcular: a) El caudal másico de refrigerante. b) La potencia de compresión. c) La potencia de condensación. d) El COP de cada ciclo frigorífico y el COP global del sistema en cascada. * El mismo procedimiento se podría utilizar para el ciclo en cascada CO2 – NH3 F. Enríquez
26
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

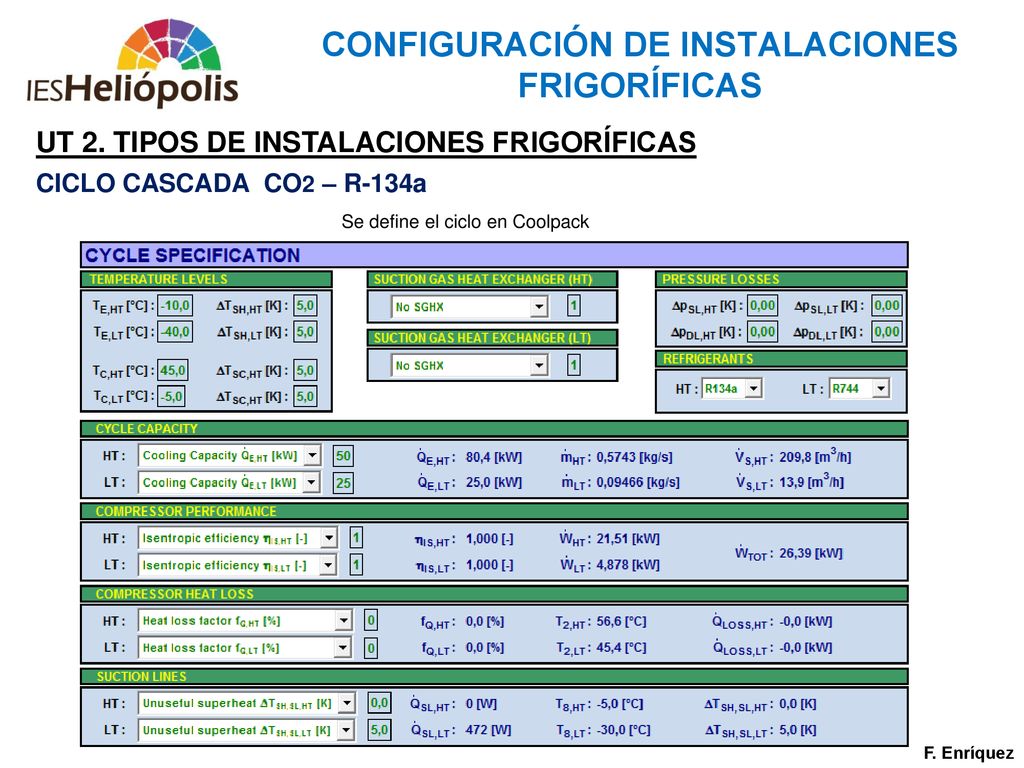

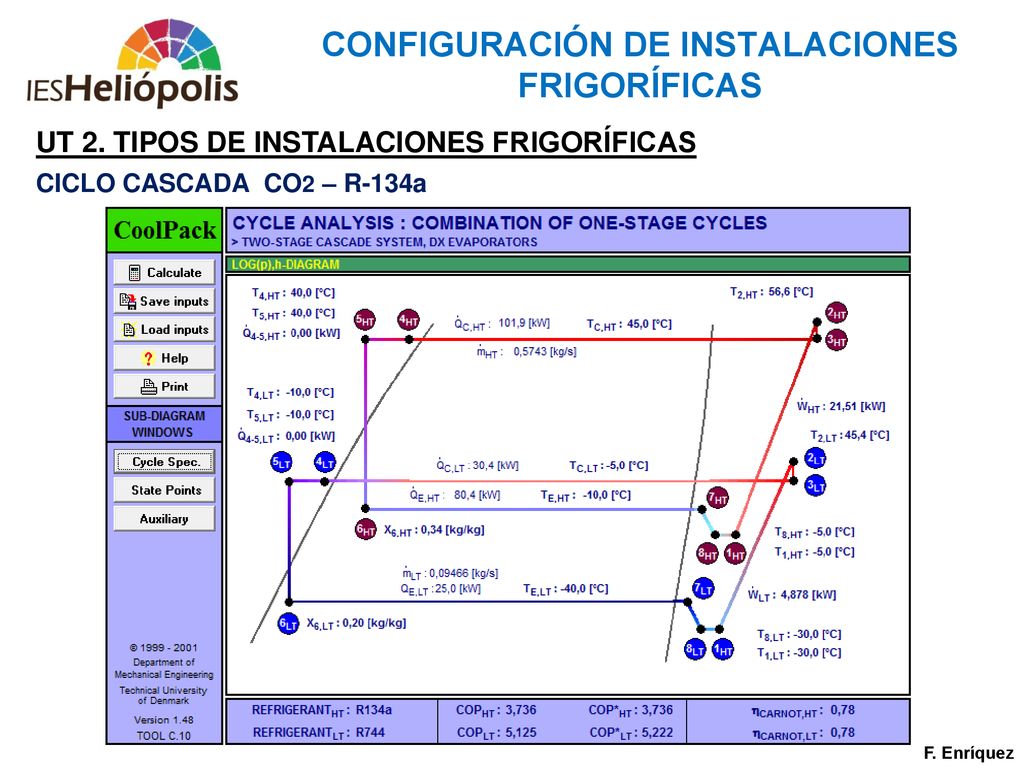

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO CASCADA CO2 – R-134a Se define el ciclo en Coolpack F. Enríquez
27
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS
UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO CASCADA CO2 – R-134a F. Enríquez
28
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

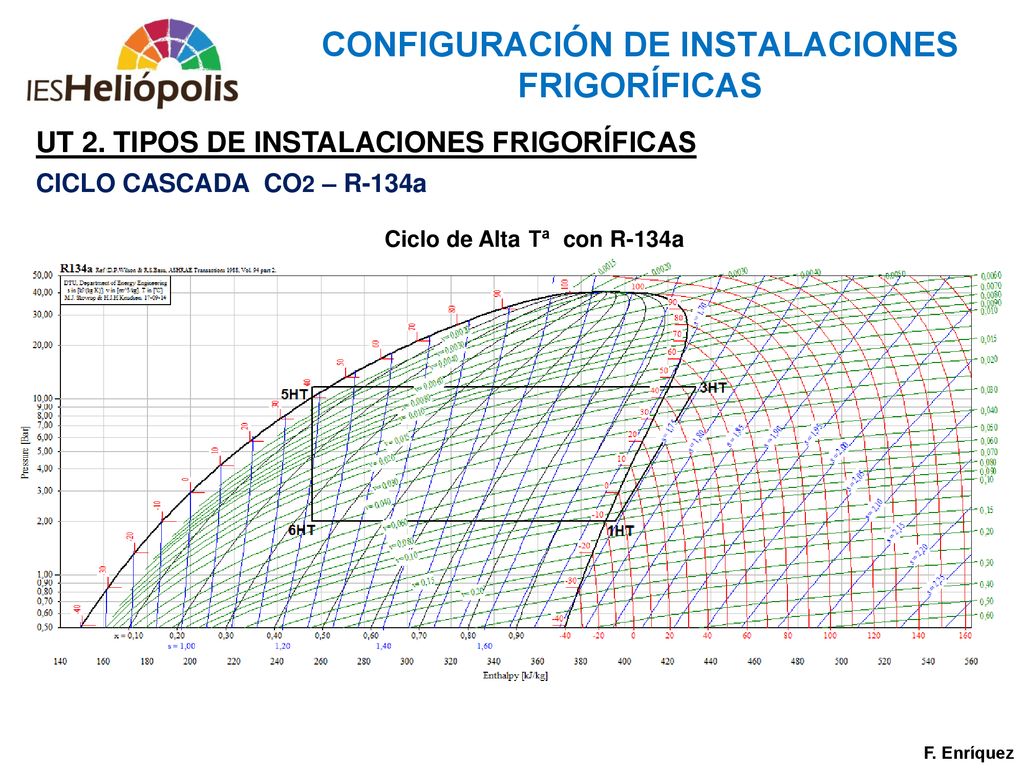

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO CASCADA CO2 – R-134a Ciclo de Alta Tª con R-134a F. Enríquez
29
CONFIGURACIÓN DE INSTALACIONES FRIGORÍFICAS

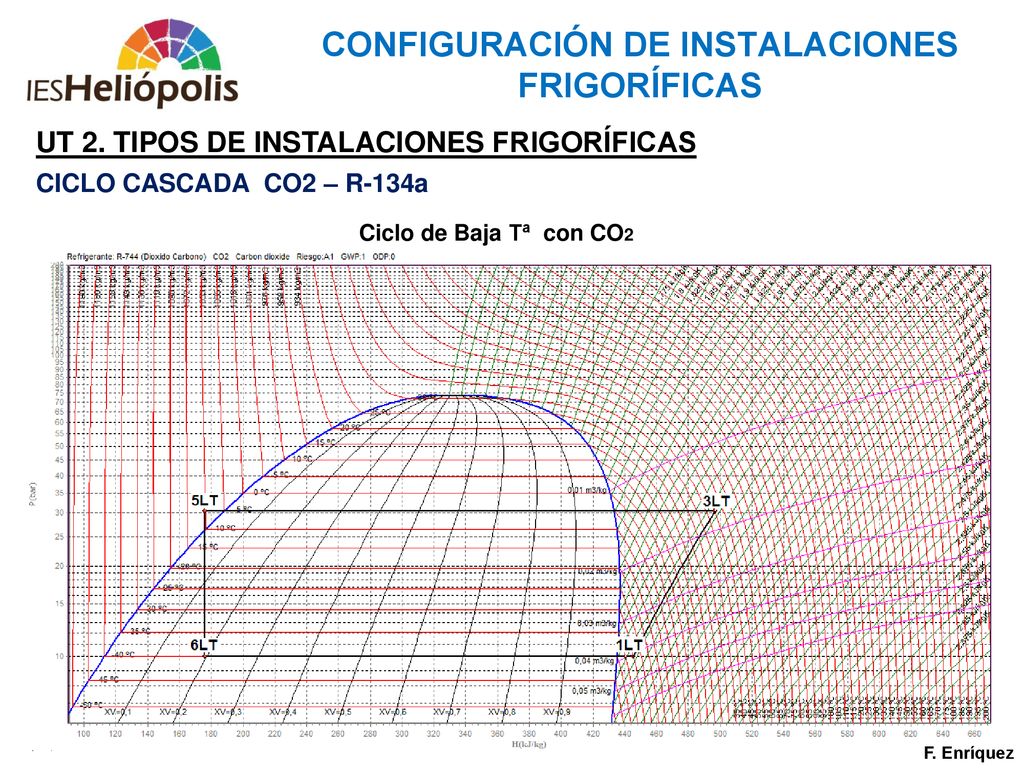

UT 2. TIPOS DE INSTALACIONES FRIGORÍFICAS CICLO CASCADA CO2 – R-134a Ciclo de Baja Tª con CO2 F. Enríquez
