Clase #18 Tema: Circuito RLC. Ley de Ohm para un circuito de C.A.
2

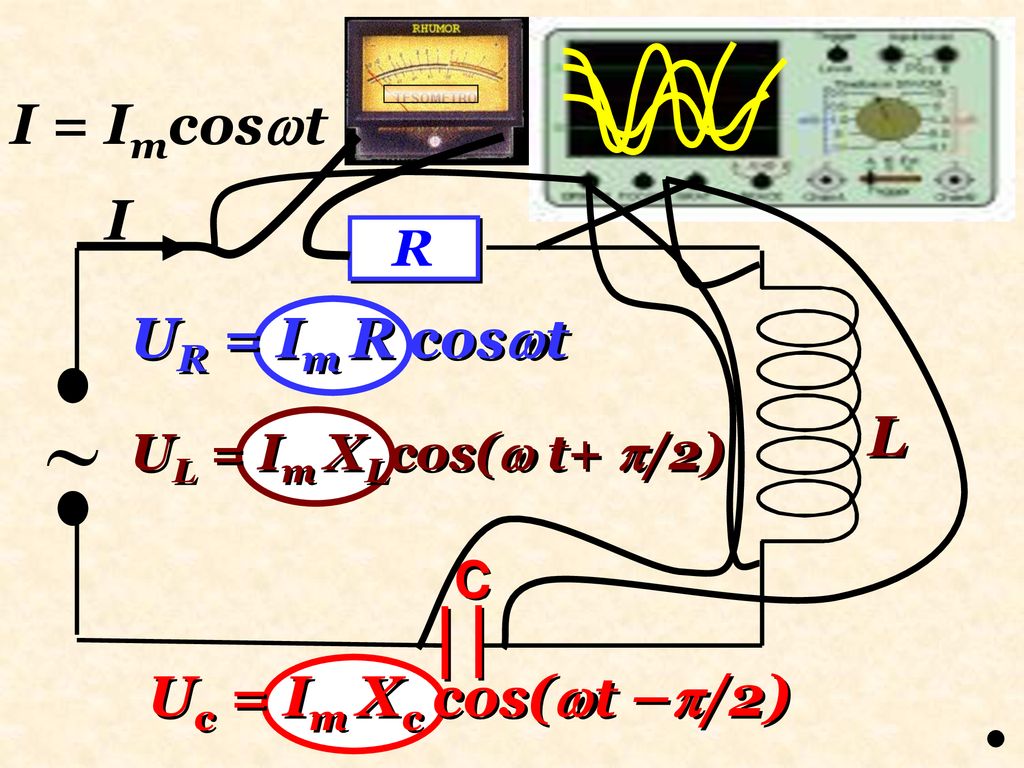

I = Imcost I UR = Im R cost L Uc = Im Xc cos(t –/2) R
UL = Im XLcos( t+ /2) C Uc = Im Xc cos(t –/2)
3

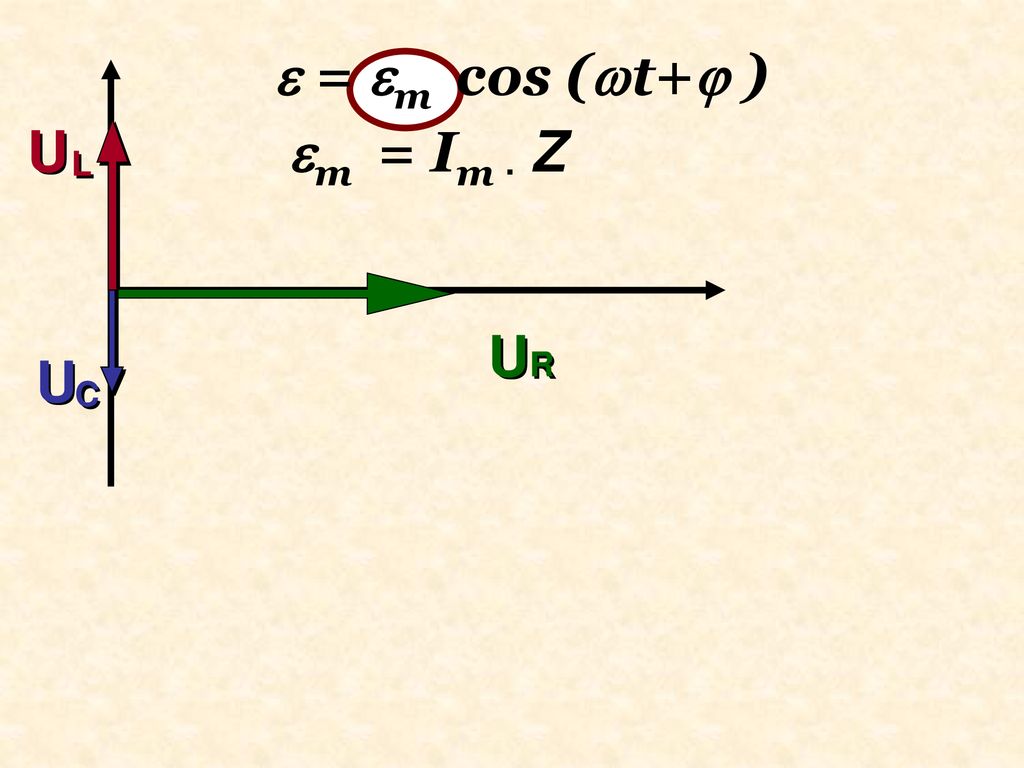

= m cos (t+ ) U L m = Im ∙ Z UR U C
4

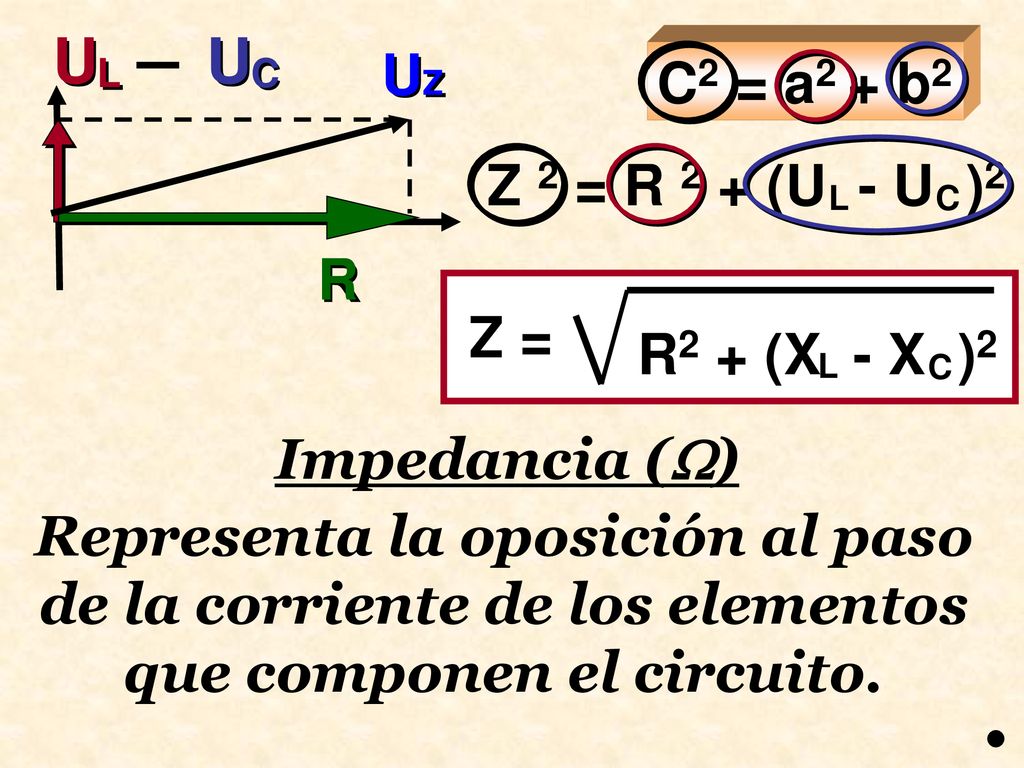

U UZ C2 = a2 + b2 Z 2 = R 2 + (U - U )2 R Z = R2 + (X - X )2
L C UZ C2 = a2 + b2 Z 2 = R 2 + (U - U )2 C L R Z = R2 + (X - X )2 C L Impedancia () Representa la oposición al paso de la corriente de los elementos que componen el circuito.
5

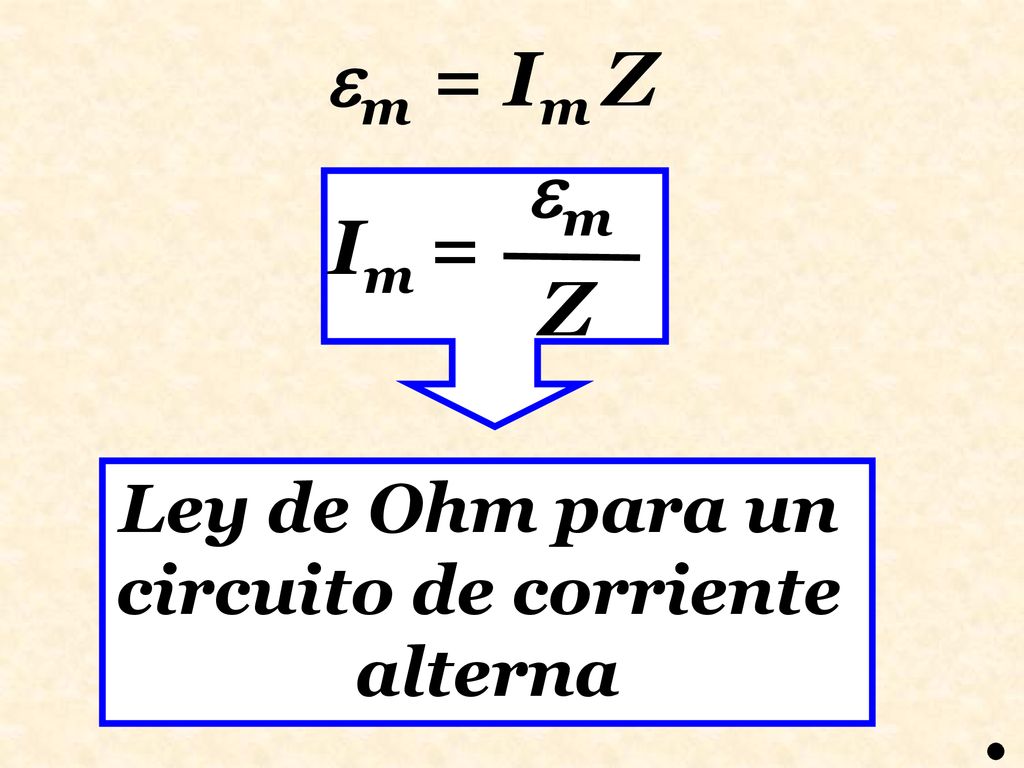

m = Im Z m Im = Z Ley de Ohm para un circuito de corriente alterna
6

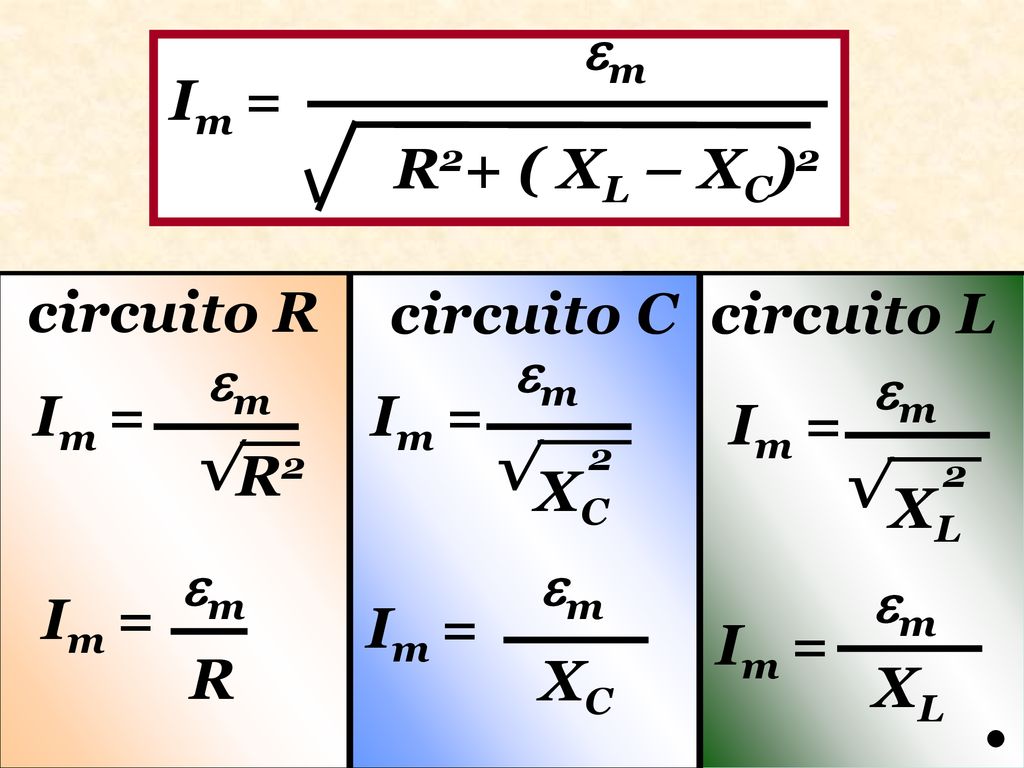

m Im = R2+ ( XL – XC)2 circuito R circuito C circuito L m m m Im = Im = Im = √ √ XC 2 R2 √ XL 2 m m m Im = Im = Im = XL R XC
7
La reactancia del circuito. La impedancia.

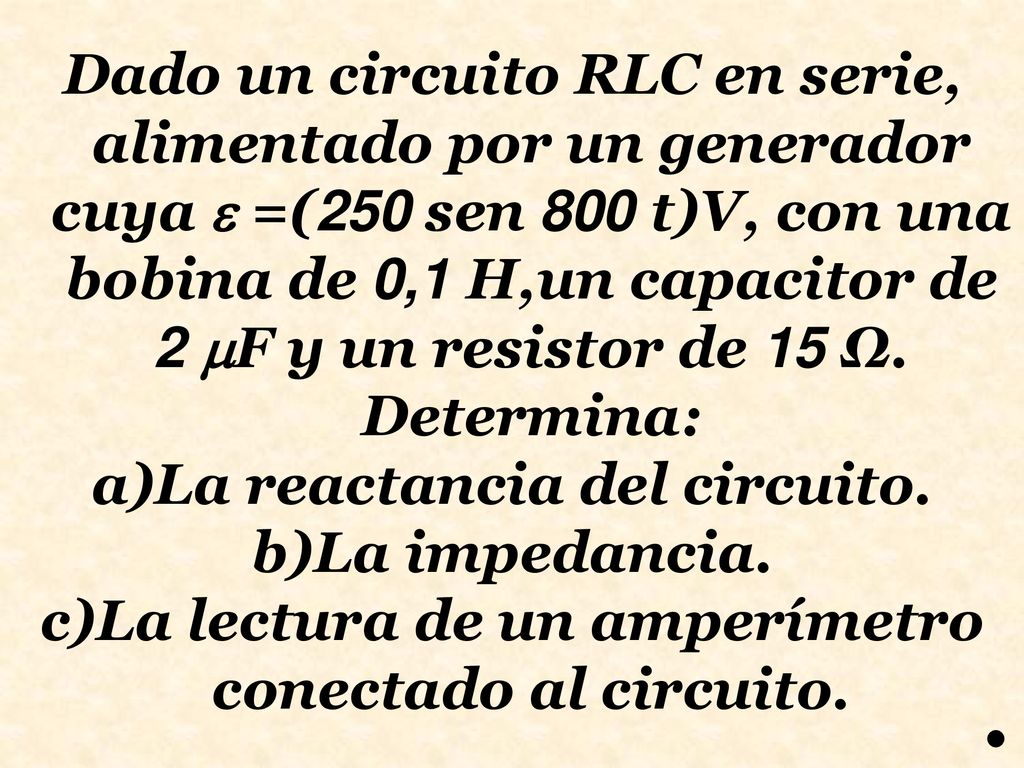

Dado un circuito RLC en serie, alimentado por un generador cuya =(250 sen 800 t)V, con una bobina de 0,1 H,un capacitor de 2 F y un resistor de 15 Ω. Determina: La reactancia del circuito. La impedancia. La lectura de un amperímetro conectado al circuito.
8

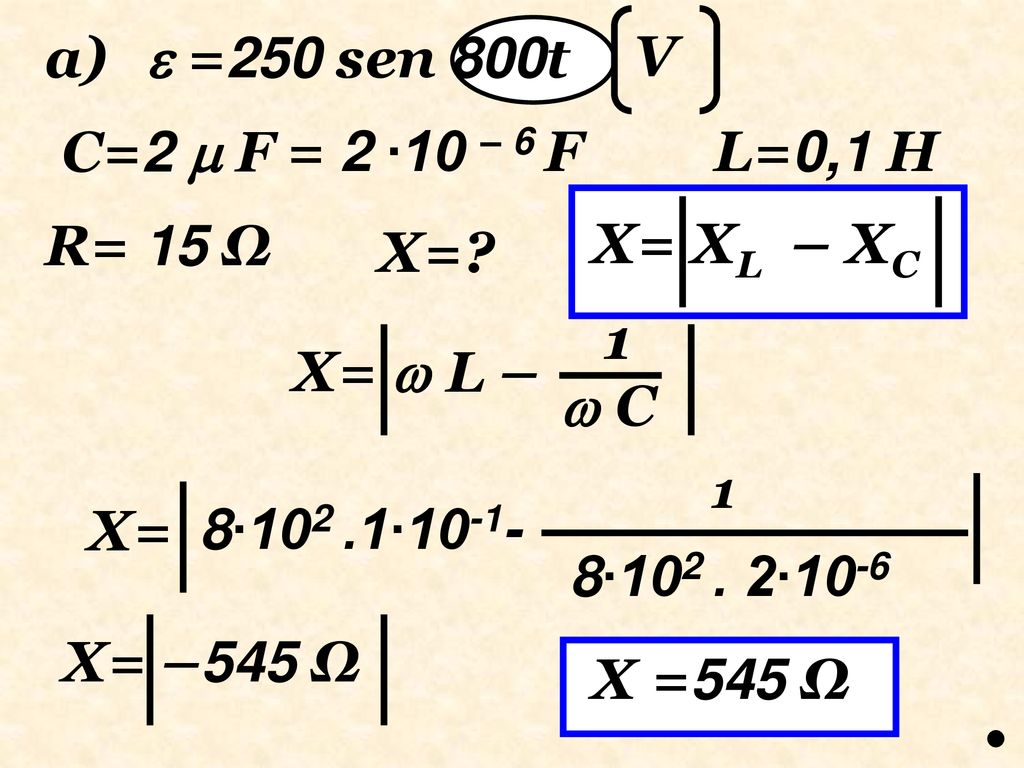

=250 sen 800t V a) C=2 F = 2 ∙10 – 6 F L=0,1 H X= XL – XC R= 15 Ω
8∙102 .1∙10-1- 1 8∙ ∙10-6 X= X= –545 Ω X =545 Ω
9

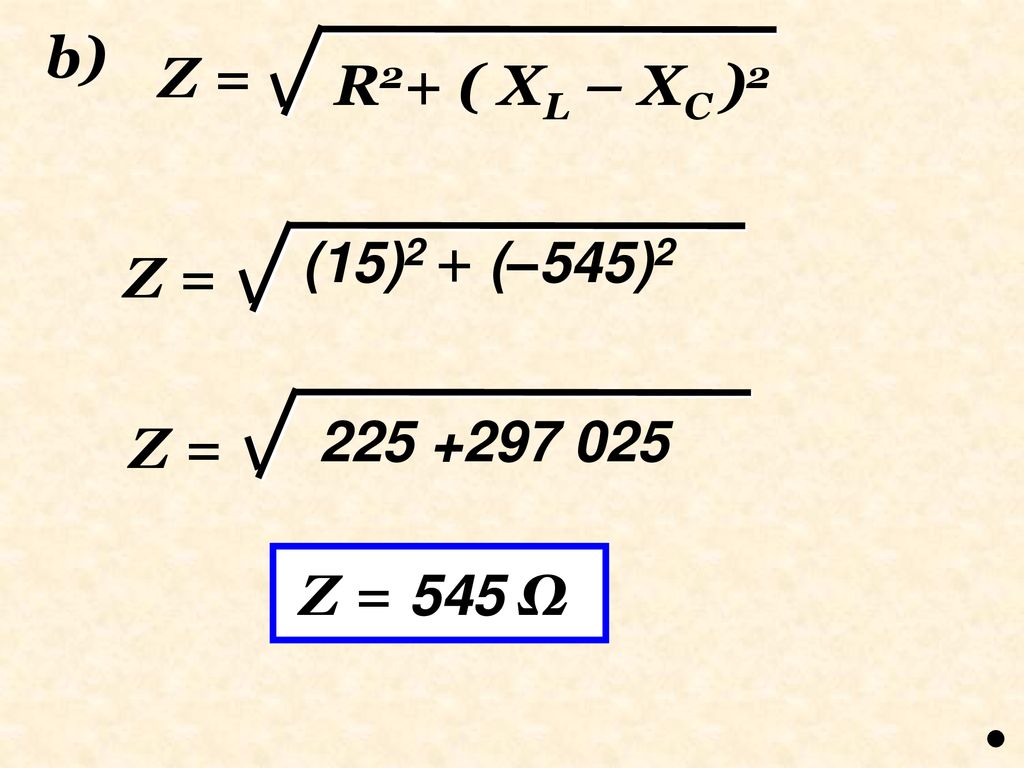

b) Z = R2+ ( XL – XC )2 (15)2 + (–545)2 Z = Z = Z = 545 Ω
10

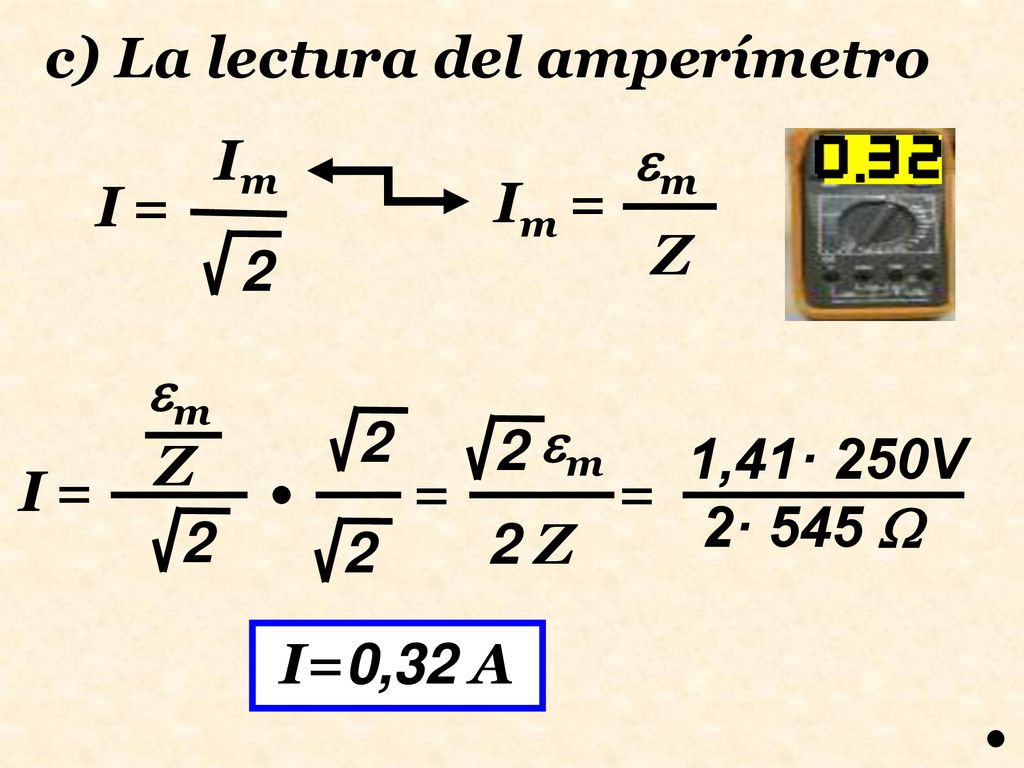

c) La lectura del amperímetro
I = Im 2 m Im = Z I = 2 m Z 2 2 m 2 Z 1,41· 250V = = 2· 545 2 I=0,32 A
11
Preg. 1,2,3 y 4 pág15 Bibliografía para consultar Tabloide IV semestre
Actividad independiente Preg. 1,2,3 y 4 pág15 Bibliografía para consultar Tabloide IV semestre Física 11° parte II
