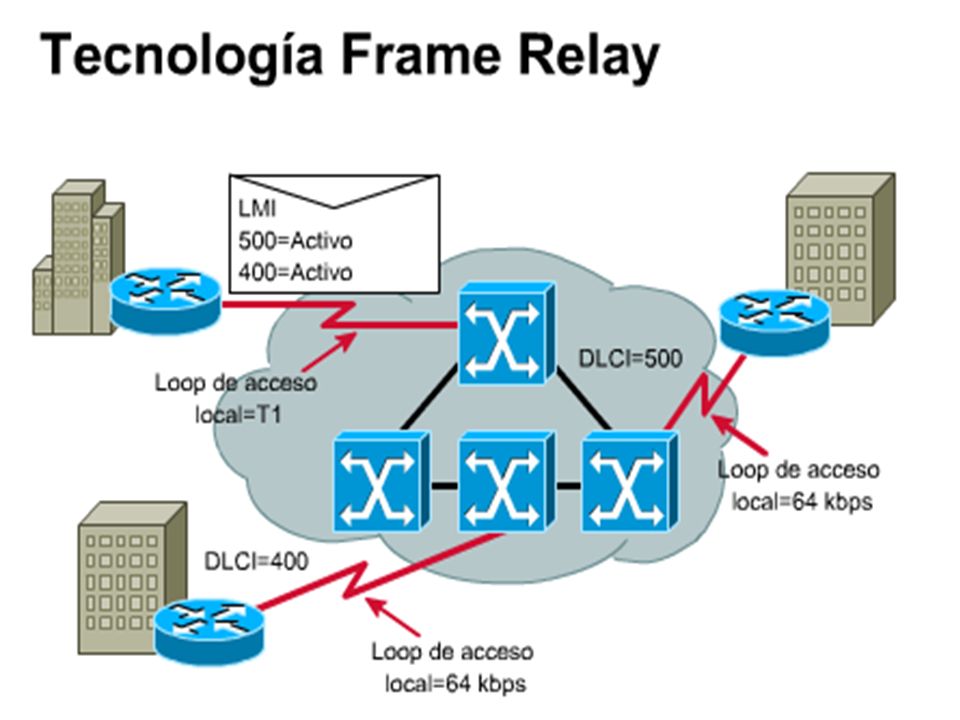

1 Redes Frame Relay

2 3.- Conmutación por Paquetes: Frame Relay, RDSI.
APRENDIZAJES ESPERADOS 3.1.- Describir las topologías y tipos de técnicas de conmutación, estableciendo la integración con las redes LAN, WAN y las ventajas sobre la conmutación de circuitos. 3.2.- Asociar y explicar las técnicas de Multiplexación y conmutación abordando los conceptos de encapsulamiento y fragmentación. 3.3.- Distinguir y comparar la conmutación por datagrama y circuito virtual, estableciendo los tamaños de los paquetes, así como las operaciones del proceso. 3.4.- Explicar los diferentes procesos de encaminamiento, estableciendo una descripción de la transmisión continua, fragmentación y ensamblado.

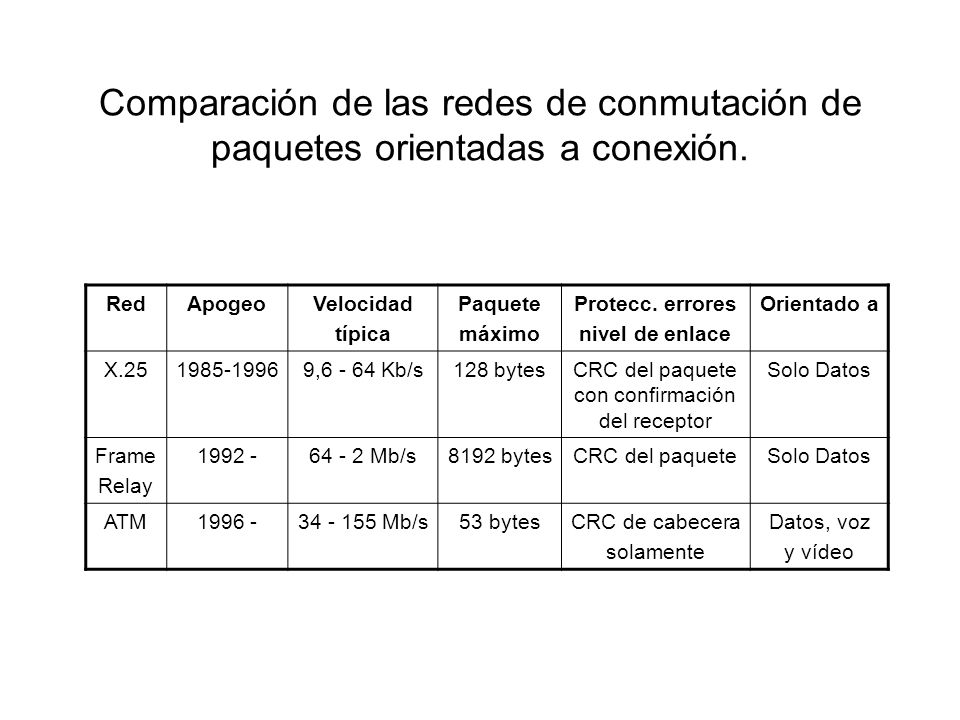

3 CRC del paquete con confirmación del receptor
Redes Frame Relay y ATM Comparación de las redes de conmutación de paquetes orientadas a conexión. Red Apogeo Velocidad típica Paquete máximo Protecc. errores nivel de enlace Orientado a X.25 9, Kb/s 128 bytes CRC del paquete con confirmación del receptor Solo Datos Frame Relay 1992 - Mb/s 8192 bytes CRC del paquete ATM 1996 - Mb/s 53 bytes CRC de cabecera solamente Datos, voz y vídeo Frame Relay es realmente solo un miembro más de la familia de tecnologías utilizadas en redes de conmutación de paquetes orientadas a conexión, entre las que también se encuentran X.25 y ATM. El presente cuadro compara de forma muy resumida las principales características de cada una de ellas. X.25 es una tecnología hoy anticuada pero que desarrolló un papel importante en su momento por ser la primera red de conmutación de paquetes orientada a conexión que se estandarizó. ATM es la última evolución de este tipo de redes y será objeto de un estudio más detallado en la segunda parte de este tema. Redes

4 Redes Frame Relay y ATM Características redes de conmutación de paquetes orientadas a conexión (CONS) Cada paquete va marcado con una etiqueta identificativa propia La etiqueta es (puede ser) modificada por cada conmutador por el que pasa el paquete. El conmutador tiene una tabla que asigna la nueva etiqueta y la interfaz de salida en función de la etiqueta vieja y de la interfaz de entrada El conjunto de enlaces por los que discurre un paquete forman un camino extremo a extremo que denominamos ‘circuito virtual’ Los circuitos virtuales permiten que diferentes usuarios, equipos, aplicaciones, etc., compartan enlaces sin que sus paquetes se mezclen (viajan ‘juntos pero no revueltos’). La infraestructura se aprovecha mejor y los costos se reducen Redes

5 El problema de las líneas punto a punto
Redes Frame Relay y ATM El problema de las líneas punto a punto Zaragoza Y 2048 Kbps 256 Kbps Z X 64 Kbps Barcelona Madrid W Sevilla La velocidad de cada línea es difícil de modificar Al añadir un nuevo router hay que instalar líneas e interfaces en todos los nodos Redes

6 Red del operador que presta el servicio

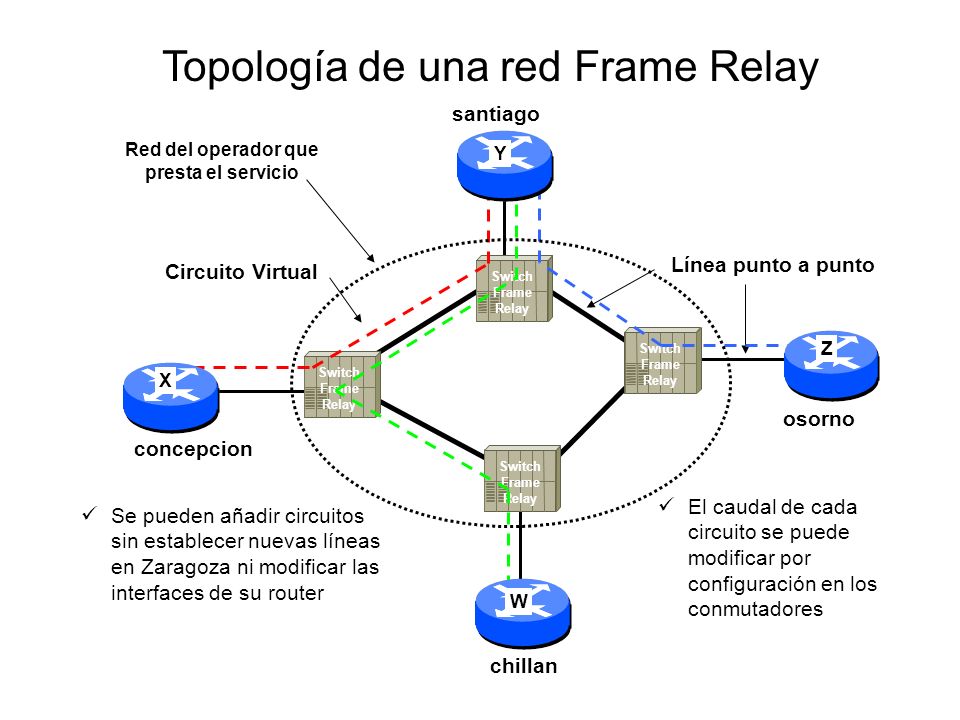

Redes Frame Relay y ATM Topología de una red Frame Relay santiago Red del operador que presta el servicio Y Línea punto a punto Circuito Virtual Switch Frame Relay Switch Frame Relay Z Switch Frame Relay X osorno concepcion Switch Frame Relay Si en vez de enlaces punto a punto utilizamos una red de conmutación de paquetes, como Frame Relay, es posible establecer un gran número de circuitos virtuales utilizando una sola interfaz física. Cada router de la red se une únicamente con una línea punto a punto al conmutador Frame Relay de su ciudad, a través de la cual discurre el tráfico de todos los circuitos virtuales. Cuando se añaden routers es sencillo definir nuevos circuitos virtuales para conectarlos con los routers que se quiera, e incluso con todos ellos. Los circuitos virtuales son simples definiciones en la configuración de los conmutadores Frame Relay. Cada circuito virtual tiene asociado un caudal en la configuración del conmutador. Si se desea modificar el caudal de un circuito virtual sólo hay que hacer un cambio en la configuración del circuito en el conmutador Frame Relay por el que accede a la red. Normalmente la línea de acceso a la red Frame Relay debe tener una capacidad suficiente para soportar el caudal agregado de todos los circuitos virtuales que tiene configurado el equipo. De lo contrario se podrían dar problemas de congestión en el acceso. El caudal de cada circuito se puede modificar por configuración en los conmutadores Se pueden añadir circuitos sin establecer nuevas líneas en Zaragoza ni modificar las interfaces de su router W chillan Redes

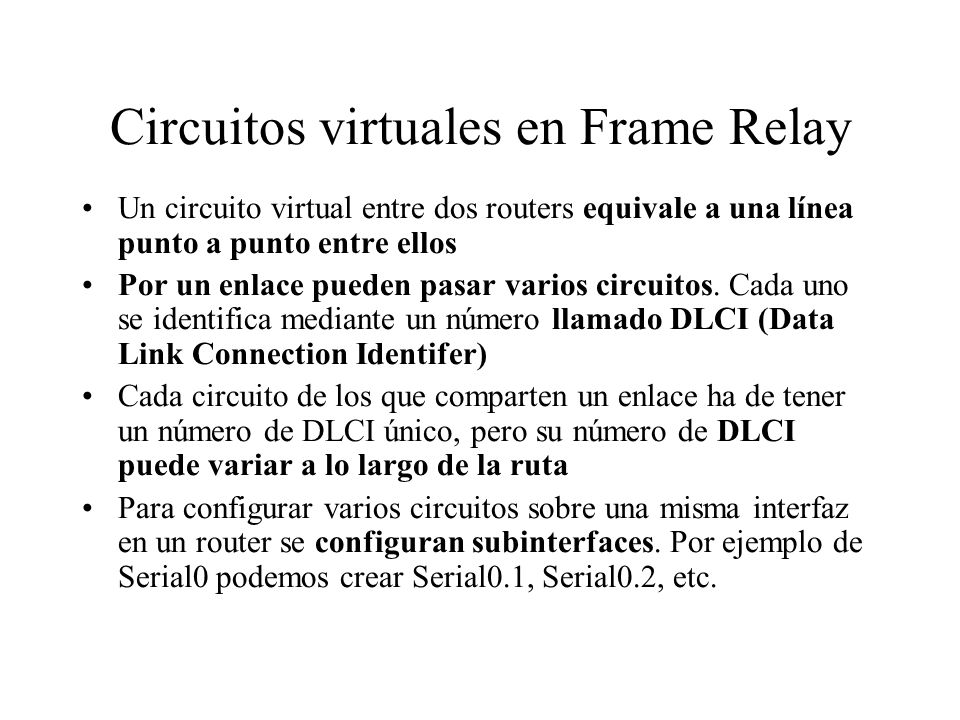

7 Circuitos virtuales en Frame Relay
Redes Frame Relay y ATM Circuitos virtuales en Frame Relay Un circuito virtual entre dos routers equivale a una línea punto a punto entre ellos Por un enlace pueden pasar varios circuitos. Cada uno se identifica mediante un número llamado DLCI (Data Link Connection Identifer) Cada circuito de los que comparten un enlace ha de tener un número de DLCI único, pero su número de DLCI puede variar a lo largo de la ruta Para configurar varios circuitos sobre una misma interfaz en un router se configuran subinterfaces. Por ejemplo de Serial0 podemos crear Serial0.1, Serial0.2, etc. Redes

8 X.25 Primer servicio estándar de red pública de datos. Especificado en 1976. Especifica los tres niveles inferiores (físico, enlace y red) Sistema jerárquico de direccionamiento X.121. Interconexión a nivel mundial. Diseñado para medios físicos poco fiables. Comprobación de datos a nivel de enlace (protocolo de ventana deslizante). No apto para tráfico en tiempo real Paquetes de hasta 128 bytes normalmente. Servicio orientado a conexión. Orden garantizado. Costo proporcional al tiempo (normalmente SVC) y al tráfico (número de paquetes). Velocidades típicas de 9,6 a 64 Kbps. Servicio poco interesante en la actualidad

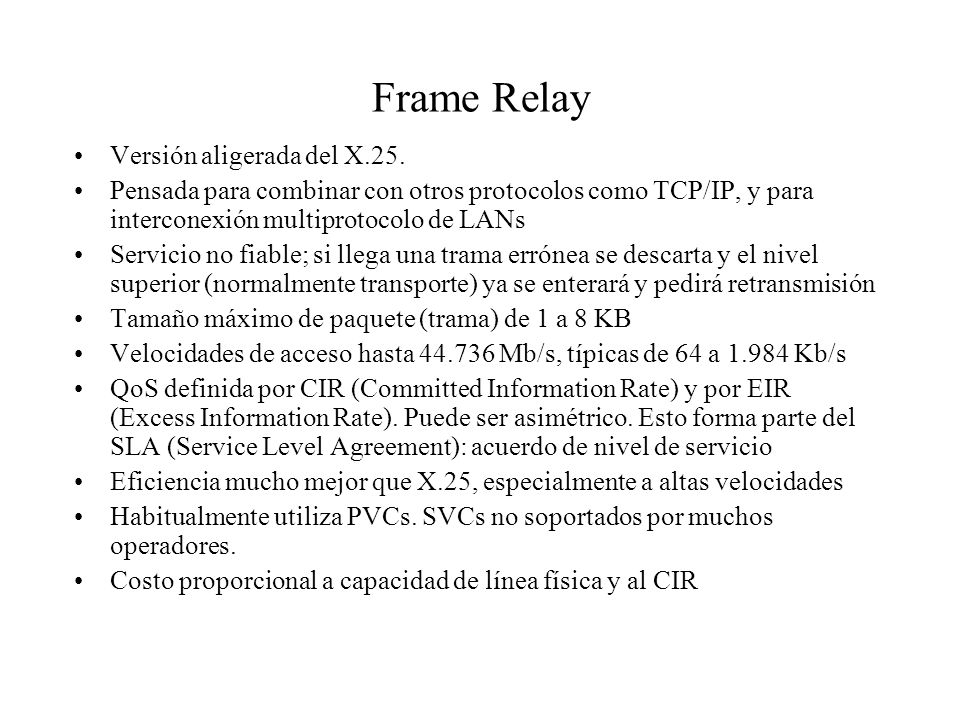

9 Frame Relay Versión aligerada del X.25.
Pensada para combinar con otros protocolos como TCP/IP, y para interconexión multiprotocolo de LANs Servicio no fiable; si llega una trama errónea se descarta y el nivel superior (normalmente transporte) ya se enterará y pedirá retransmisión Tamaño máximo de paquete (trama) de 1 a 8 KB Velocidades de acceso hasta Mb/s, típicas de 64 a Kb/s QoS definida por CIR (Committed Information Rate) y por EIR (Excess Information Rate). Puede ser asimétrico. Esto forma parte del SLA (Service Level Agreement): acuerdo de nivel de servicio Eficiencia mucho mejor que X.25, especialmente a altas velocidades Habitualmente utiliza PVCs. SVCs no soportados por muchos operadores. Costo proporcional a capacidad de línea física y al CIR

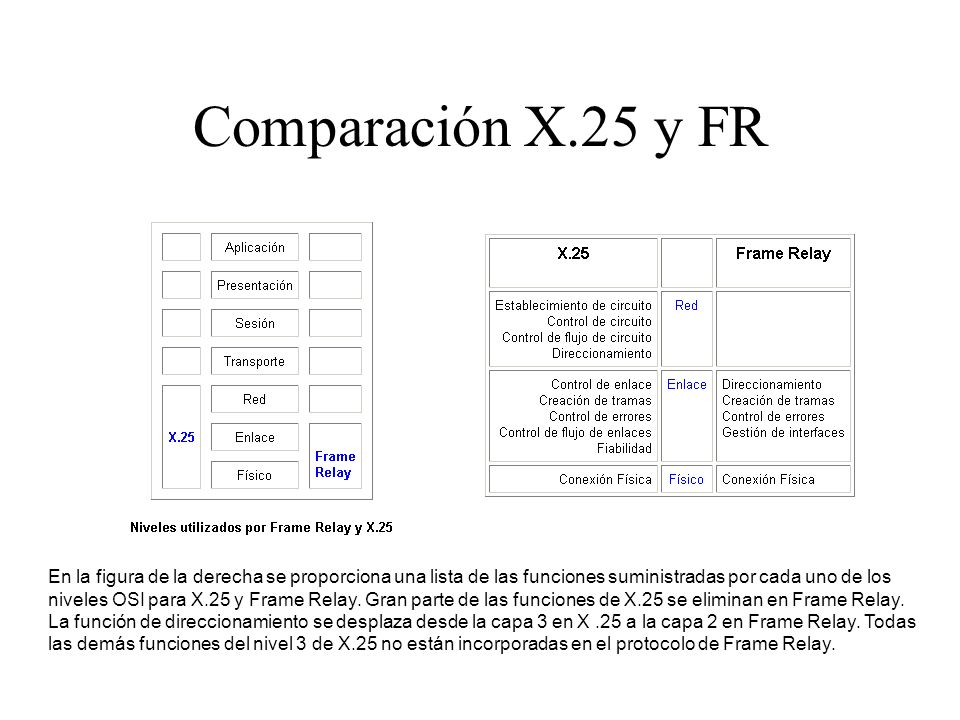

10 Comparación X.25 y FR En la figura de la derecha se proporciona una lista de las funciones suministradas por cada uno de los niveles OSI para X.25 y Frame Relay. Gran parte de las funciones de X.25 se eliminan en Frame Relay. La función de direccionamiento se desplaza desde la capa 3 en X .25 a la capa 2 en Frame Relay. Todas las demás funciones del nivel 3 de X.25 no están incorporadas en el protocolo de Frame Relay.

11 Comparación X.25 y Frame Relay
Control en cada Enlace. Intercambio de tramas de datos y confirmaciones entre nodos Frame Relay Control entre hosts finales. No existe intercambio de información entre nodos. Sólo se envía un reconocimiento desde el sistema final.

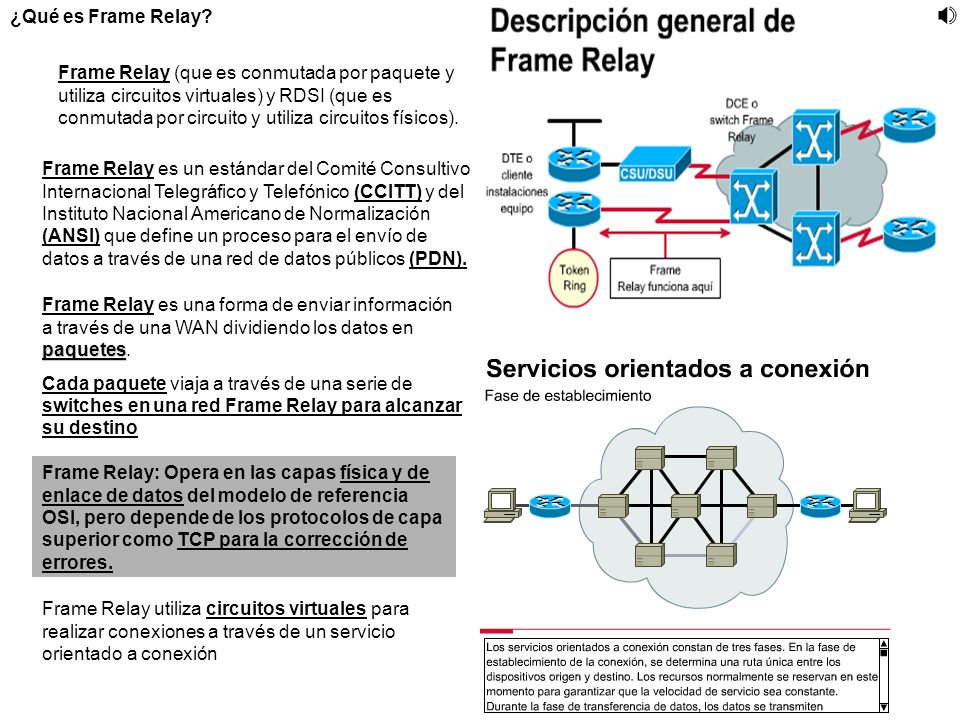

12 ¿Qué es Frame Relay? Frame Relay (que es conmutada por paquete y utiliza circuitos virtuales) y RDSI (que es conmutada por circuito y utiliza circuitos físicos). Frame Relay es un estándar del Comité Consultivo Internacional Telegráfico y Telefónico (CCITT) y del Instituto Nacional Americano de Normalización (ANSI) que define un proceso para el envío de datos a través de una red de datos públicos (PDN). Frame Relay es una forma de enviar información a través de una WAN dividiendo los datos en paquetes. Cada paquete viaja a través de una serie de switches en una red Frame Relay para alcanzar su destino Frame Relay: Opera en las capas física y de enlace de datos del modelo de referencia OSI, pero depende de los protocolos de capa superior como TCP para la corrección de errores. Frame Relay utiliza circuitos virtuales para realizar conexiones a través de un servicio orientado a conexión

13 Velocidad de acceso local, DLCI, LMI, CIR, ráfaga suscrita, ráfaga excesiva, FECN, BECN y DE
A continuación presentamos algunos términos utilizados en este capítulo para describir el concepto de Frame Relay Velocidad de acceso: La velocidad medida por reloj (velocidad de puerto) de la conexión (loop local) a la nube Frame Relay Identificador de conexión de enlace de datos (DLCI): es un número que identifica el extremo final en una red Frame Relay. Identifica conexiones lógicas Interfaz de administración local (LMI): Estándar de señalización entre el equipo terminal del abonado (CPE) y el switch Frame Relay Velocidad de información suscrita (CIR): La CIR es la velocidad garantizada, en bits por segundo, que el proveedor del servicio se compromete a proporcionar Ráfaga suscrita: Cantidad máxima de bits que el switch acepta transferir durante un intervalo de tiempo. Ráfaga excesiva: Cantidad máxima de bits no suscritos que el switch Frame Relay intenta transferir más allá de la CIR Notificación explícita de la congestión (FECN): Bit establecido en una trama que notifica a un DTE destino que debe iniciar procedimientos para evitar la congestión Notificación de la congestión retrospectiva (BECN): Bit establecido en una trama que notifica a un DTE origen que debe iniciar procedimientos para evitar la congestión. Indicador de posible para descarte (DE): Bit establecido que indica que la trama se puede descartar para darle prioridad a otras tramas si se produce congestión.

14 Operación de Frame Relay
Frame Relay se puede utilizar como interfaz para un servicio ofrecido por portadora disponible públicamente o para una red con equipo de propiedad privada Al implementar un servicio Frame Relay público El proveedor de servicio administra el equipo de la red, así los usuarios obtienen beneficios económicos implícitos en tarifas sensibles al tráfico y no tienen que invertir tiempo y esfuerzo para administrar y mantener el equipo y el servicio de red. Las líneas que conectan los dispositivos de usuario al equipo de red pueden operar a una velocidad seleccionada de una amplia gama de velocidades de transmisión de datos. Las velocidades entre 56 kbps y 2 Mbps son típicas, aunque Frame Relay puede soportar velocidades inferiores y superiores.

15 DLCI de Frame Relay La multiplexión es un término de electrónica que significa combinar varios canales de datos en un extremo del canal físico con un dispositivo denominado multiplexor. Estos términos se aplican a circuitos digitales lógicos básicos y a circuitos de red más complejos, como los utilizados en Frame Relay. Para ayudar a distinguir con precisión las conexiones de PVC de Frame Relay, se asignan Identificadores de Conexión de Enlace Dinámico (DLCIs), una especie de esquema de direccionamiento simple. Como interfaz entre el equipo del usuario y de red, Frame Relay proporciona un medio para realizar la multiplexión de varias conversaciones de datos lógicas, denominadas circuitos virtuales, a través de un medio físico compartido asignando DLCI a cada par de dispositivos DTE/DCE. Frame Relay permite a los usuarios compartir el ancho de banda a un costo reducido. La compañía telefónica generalmente es propietaria de las rutas y está a cargo de su mantenimiento. Puede elegir arrendar la ruta exclusivamente para su empresa (dedicada), o bien puede pagar menos para arrendar una ruta compartiéndola con otras empresas. Por supuesto, Frame Relay también se puede ejecutar totalmente en redes privadas El equipo de conmutación del proveedor de servicios genera una tabla asignando los valores DLCI a puertos salientes. Cuando se recibe la trama, el dispositivo de conmutación analiza el identificador de conexión y entrega la trama al puerto saliente asociado La ruta completa al destino se establece antes de enviar la primera trama. Los PVC de Frame Relay son identificados por los DLCI. Los DLCI de Frame Relay tienen importancia local. Es decir que los valores en sí no son únicos en la WAN Frame Relay

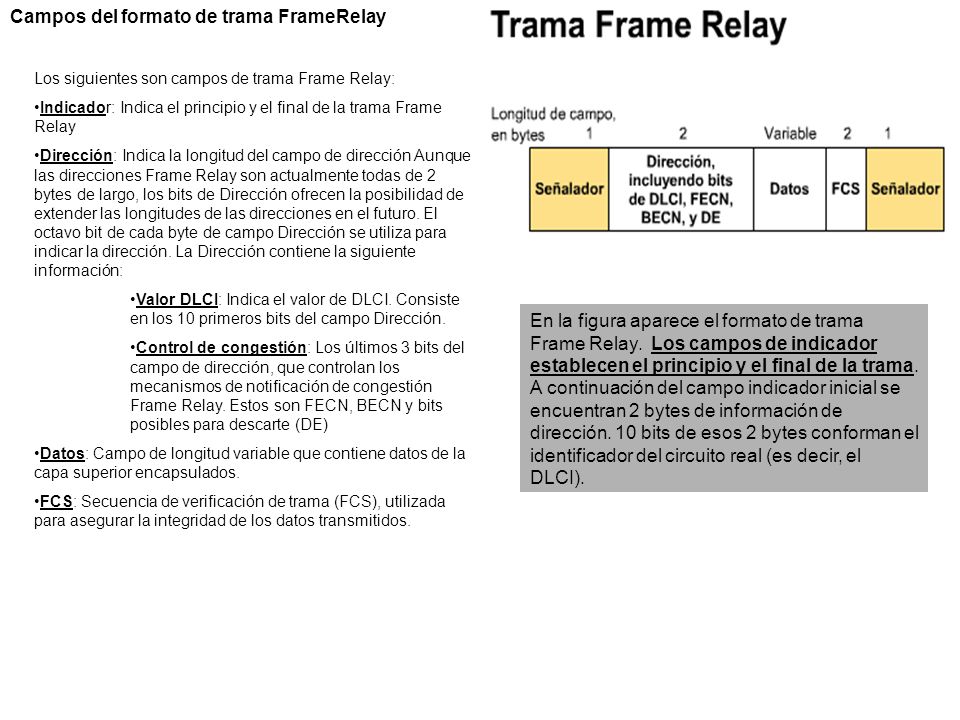

16 Campos del formato de trama FrameRelay
Los siguientes son campos de trama Frame Relay: Indicador: Indica el principio y el final de la trama Frame Relay Dirección: Indica la longitud del campo de dirección Aunque las direcciones Frame Relay son actualmente todas de 2 bytes de largo, los bits de Dirección ofrecen la posibilidad de extender las longitudes de las direcciones en el futuro. El octavo bit de cada byte de campo Dirección se utiliza para indicar la dirección. La Dirección contiene la siguiente información: Valor DLCI: Indica el valor de DLCI. Consiste en los 10 primeros bits del campo Dirección. Control de congestión: Los últimos 3 bits del campo de dirección, que controlan los mecanismos de notificación de congestión Frame Relay. Estos son FECN, BECN y bits posibles para descarte (DE) Datos: Campo de longitud variable que contiene datos de la capa superior encapsulados. FCS: Secuencia de verificación de trama (FCS), utilizada para asegurar la integridad de los datos transmitidos. En la figura aparece el formato de trama Frame Relay.  Los campos de indicador establecen el principio y el final de la trama. A continuación del campo indicador inicial se encuentran 2 bytes de información de dirección. 10 bits de esos 2 bytes conforman el identificador del circuito real (es decir, el DLCI).

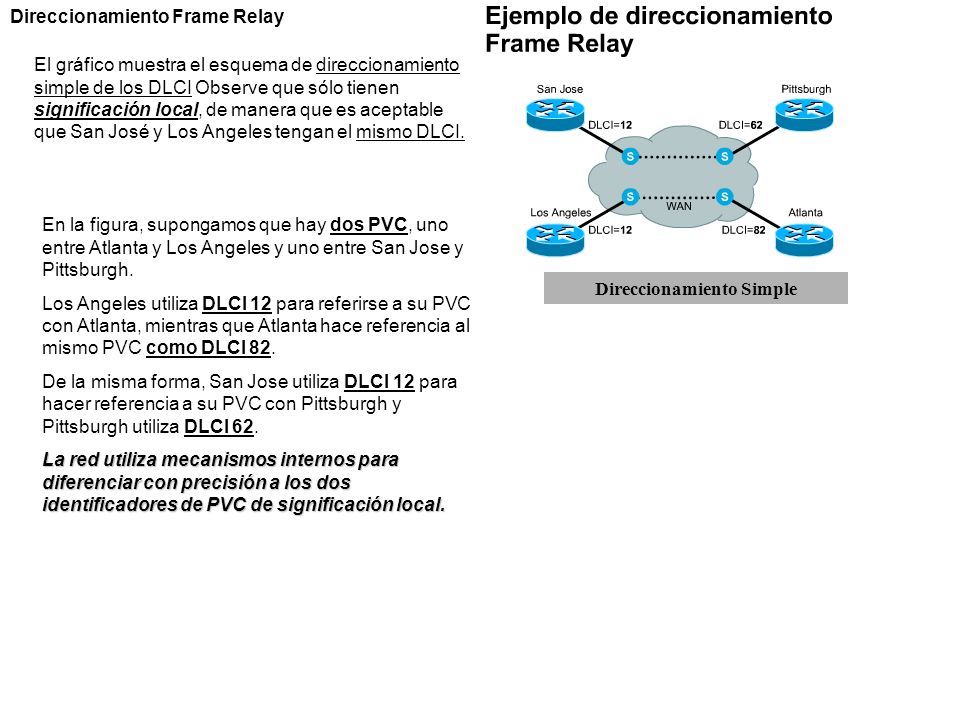

17 Direccionamiento Simple
Direccionamiento Frame Relay El gráfico muestra el esquema de direccionamiento simple de los DLCI Observe que sólo tienen significación local, de manera que es aceptable que San José y Los Angeles tengan el mismo DLCI. En la figura, supongamos que hay dos PVC, uno entre Atlanta y Los Angeles y uno entre San Jose y Pittsburgh. Los Angeles utiliza DLCI 12 para referirse a su PVC con Atlanta, mientras que Atlanta hace referencia al mismo PVC como DLCI 82. De la misma forma, San Jose utiliza DLCI 12 para hacer referencia a su PVC con Pittsburgh y Pittsburgh utiliza DLCI 62. La red utiliza mecanismos internos para diferenciar con precisión a los dos identificadores de PVC de significación local. Direccionamiento Simple

18 Operación deLMI La Interfaz de Administración Local (LMI) es un conjunto de extensiones a las funciones del protocolo Frame Relay básico. Son similares a las funciones del protocolo de control de enlace PPP. Cisco Systems, StrataCom, Northern Telecom y Digital Equipment Corporation se reunieron para concentrarse en el desarrollo de la tecnología Frame Relay. Este grupo desarrolló una especificación conforme al protocolo Frame Relay básico, pero extendiéndolo con funciones que proporcionaban capacidades adicionales para entornos de internetworking complejos Estas extensiones de Frame Relay se conocen como LMI (interfaz de administración local)  Las principales funciones del proceso LMI son las siguientes: Determinar el estado operacional de distintos PVC que el router conoce. Transmitir paquetes de mensaje de actividad para garantizar que el PVC permanezca activo y no se inhabilite por inactividad Comunicarle al router que los PVC están disponibles El router puede invocar tres tipos de LMI: ansi, cisco y q933a.

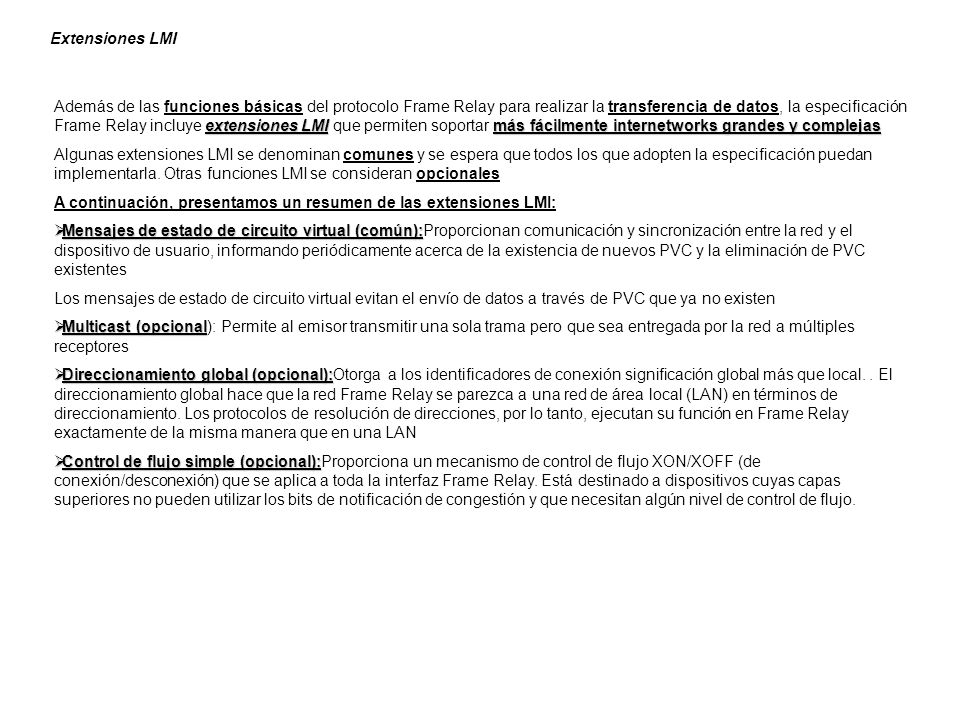

19 Extensiones LMI Además de las funciones básicas del protocolo Frame Relay para realizar la transferencia de datos, la especificación Frame Relay incluye extensiones LMI que permiten soportar más fácilmente internetworks grandes y complejas Algunas extensiones LMI se denominan comunes y se espera que todos los que adopten la especificación puedan implementarla. Otras funciones LMI se consideran opcionales A continuación, presentamos un resumen de las extensiones LMI: Mensajes de estado de circuito virtual (común):Proporcionan comunicación y sincronización entre la red y el dispositivo de usuario, informando periódicamente acerca de la existencia de nuevos PVC y la eliminación de PVC existentes Los mensajes de estado de circuito virtual evitan el envío de datos a través de PVC que ya no existen Multicast (opcional): Permite al emisor transmitir una sola trama pero que sea entregada por la red a múltiples receptores Direccionamiento global (opcional):Otorga a los identificadores de conexión significación global más que local. . El direccionamiento global hace que la red Frame Relay se parezca a una red de área local (LAN) en términos de direccionamiento. Los protocolos de resolución de direcciones, por lo tanto, ejecutan su función en Frame Relay exactamente de la misma manera que en una LAN Control de flujo simple (opcional):Proporciona un mecanismo de control de flujo XON/XOFF (de conexión/desconexión) que se aplica a toda la interfaz Frame Relay. Está destinado a dispositivos cuyas capas superiores no pueden utilizar los bits de notificación de congestión y que necesitan algún nivel de control de flujo.

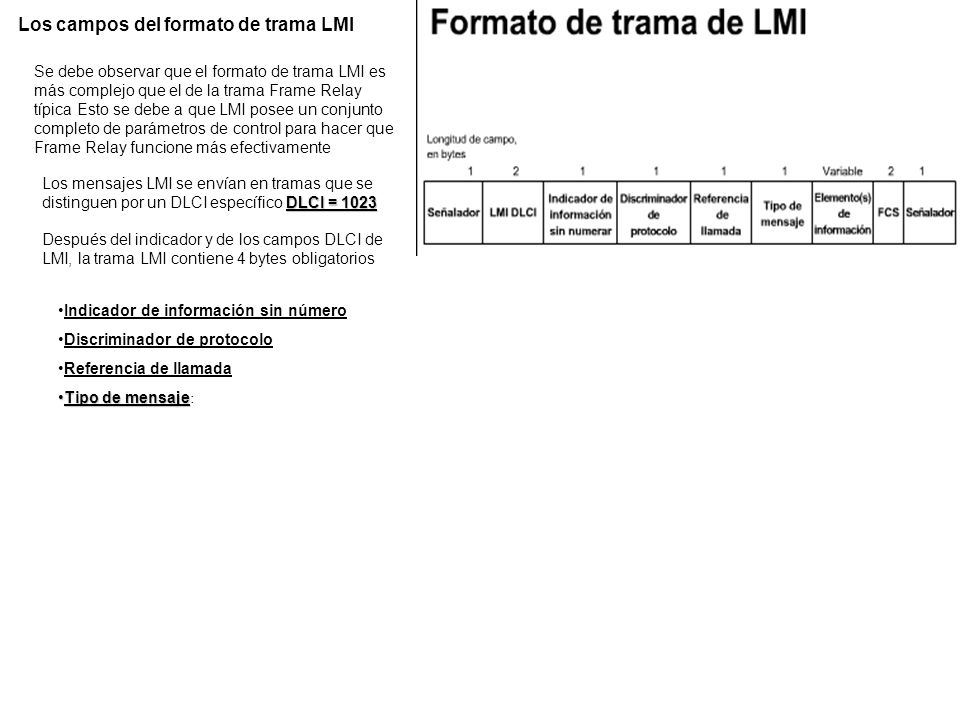

20 Los campos del formato de trama LMI
Se debe observar que el formato de trama LMI es más complejo que el de la trama Frame Relay típica Esto se debe a que LMI posee un conjunto completo de parámetros de control para hacer que Frame Relay funcione más efectivamente Los mensajes LMI se envían en tramas que se distinguen por un DLCI específico DLCI = 1023 Después del indicador y de los campos DLCI de LMI, la trama LMI contiene 4 bytes obligatorios Indicador de información sin número Discriminador de protocolo Referencia de llamada Tipo de mensaje:

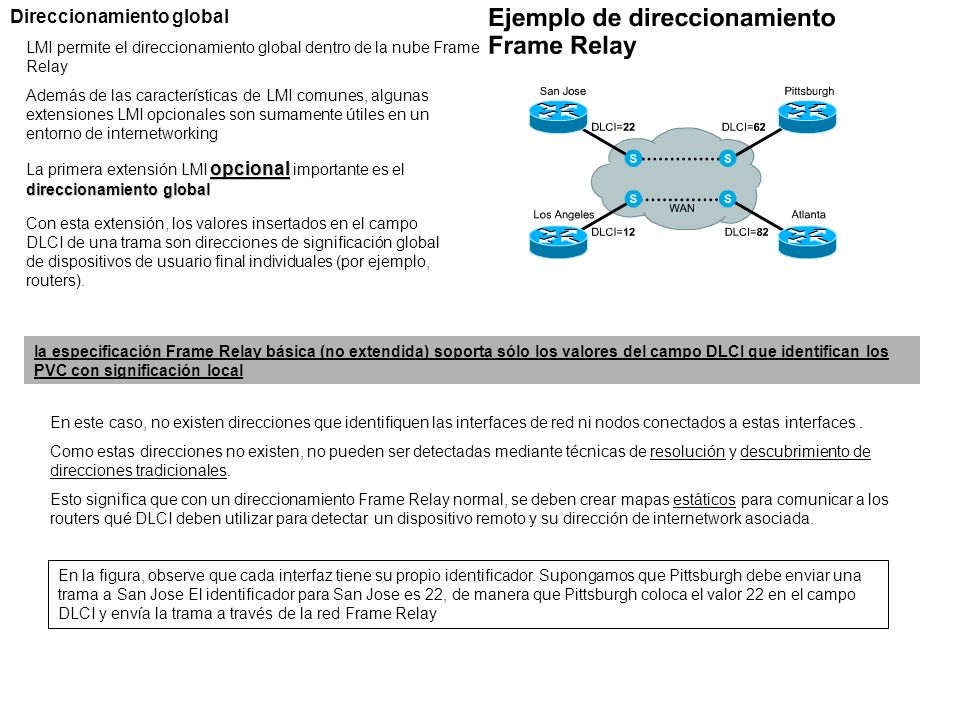

21 Direccionamiento global
LMI permite el direccionamiento global dentro de la nube Frame Relay Además de las características de LMI comunes, algunas extensiones LMI opcionales son sumamente útiles en un entorno de internetworking La primera extensión LMI opcional importante es el direccionamiento global Con esta extensión, los valores insertados en el campo DLCI de una trama son direcciones de significación global de dispositivos de usuario final individuales (por ejemplo, routers). la especificación Frame Relay básica (no extendida) soporta sólo los valores del campo DLCI que identifican los PVC con significación local En este caso, no existen direcciones que identifiquen las interfaces de red ni nodos conectados a estas interfaces . Como estas direcciones no existen, no pueden ser detectadas mediante técnicas de resolución y descubrimiento de direcciones tradicionales. Esto significa que con un direccionamiento Frame Relay normal, se deben crear mapas estáticos para comunicar a los routers qué DLCI deben utilizar para detectar un dispositivo remoto y su dirección de internetwork asociada. En la figura, observe que cada interfaz tiene su propio identificador. Supongamos que Pittsburgh debe enviar una trama a San Jose El identificador para San Jose es 22, de manera que Pittsburgh coloca el valor 22 en el campo DLCI y envía la trama a través de la red Frame Relay

22 Multicast y ARP inverso
LMI, mediante multicast y ARP inverso, permite que los switches y los routers Frame Relay trabajen juntos en la generación de tablas de conmutación y mapas Frame Relay El multicast es otra función LMI opcional importante. Los grupos de multicast son designados por una serie de cuatro valores DLCI reservados (de 1019 a 1022). Las tramas enviadas por un dispositivo que utiliza uno de estos DLCI reservados son replicados por la red y se envían a todos los puntos de salida en el conjunto designado. El mecanismo ARP inverso permite al router generar la asignación de Frame Relay automáticamente, como aparece en la figura. El router detecta los DLCI que se están utilizando desde el switch durante el intercambio LMI inicial. El router envía entonces una petición ARP inversa a cada DLCI por cada protocolo configurado en la interfaz si el protocolo es soportado La información de retorno desde del ARP inverso entonces se utiliza para generar la asignación Frame Relay

23 Asignación de FrameRelay
Las asignaciones de Frame Relay (que vinculan las direcciones IP del salto de router siguiente a los DLCI y que funcionan en conjunto con las tablas de enrutamiento estándar) se pueden configurar estáticamente o pueden ser creadas dinámicamente invocando ARP inverso La dirección del router de salto siguiente determinada por la tabla de enrutamiento se debe resolver a un DLCI Frame Relay Como se ve en la figura. La resolución se realiza mediante una estructura de datos denominada asignación Frame Relay. La tabla de enrutamiento se utiliza entonces para suministrar la dirección de protocolo del salto siguiente o el DLCI para el tráfico saliente Esta estructura de datos se puede configurar estáticamente en el router, o bien, la función ARP inverso se puede utilizar para configurar automáticamente la asignación.

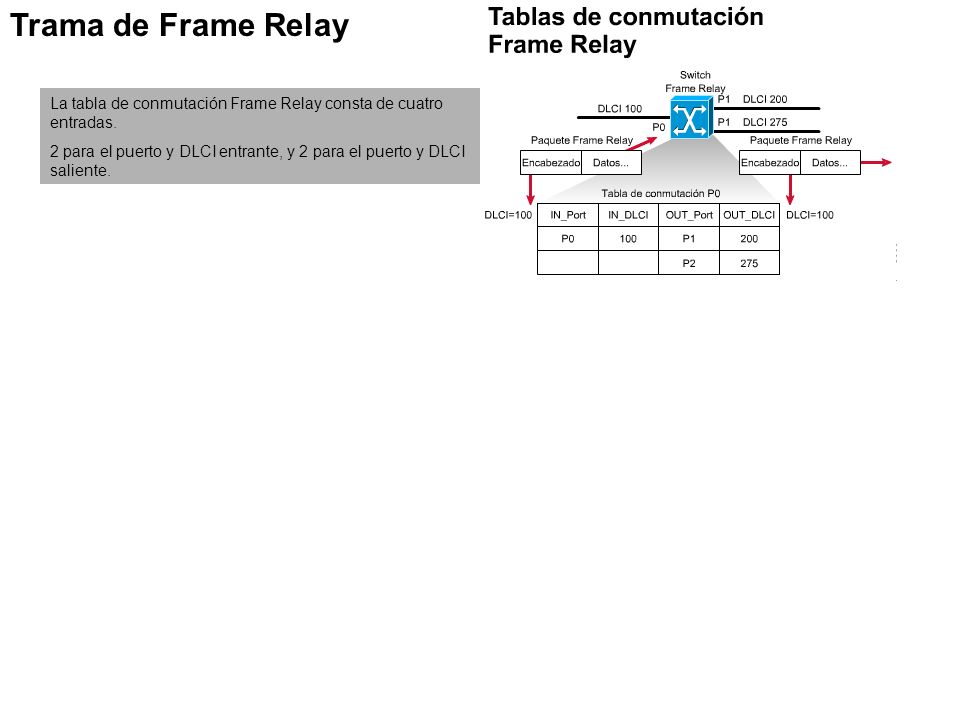

24 Trama de Frame Relay La tabla de conmutación Frame Relay consta de cuatro entradas. 2 para el puerto y DLCI entrante, y 2 para el puerto y DLCI saliente.

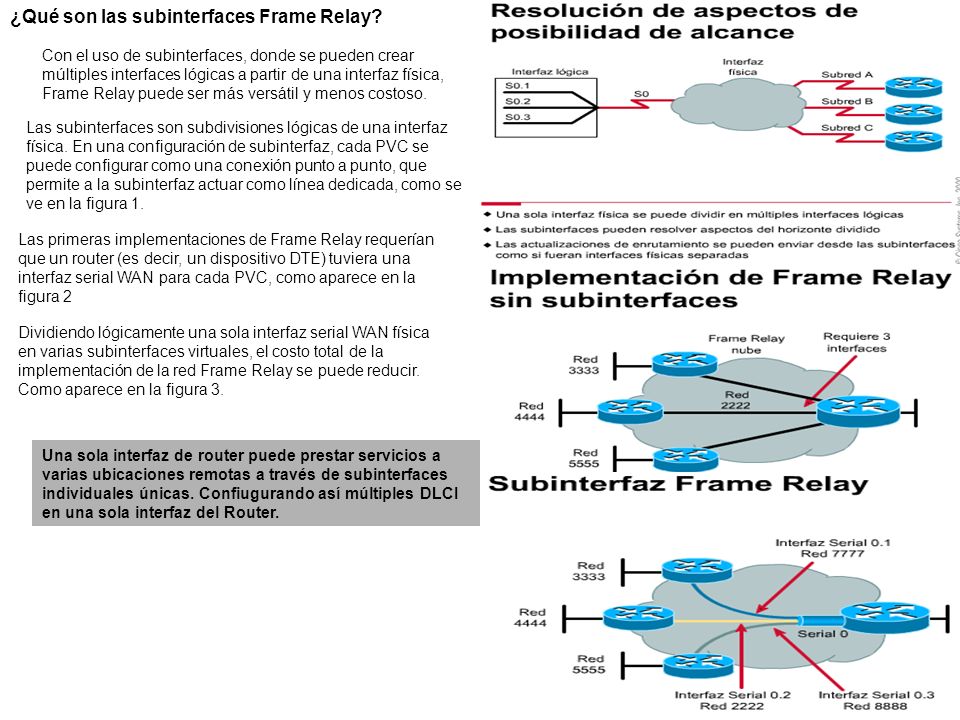

25 ¿Qué son las subinterfaces Frame Relay?
Con el uso de subinterfaces, donde se pueden crear múltiples interfaces lógicas a partir de una interfaz física, Frame Relay puede ser más versátil y menos costoso. Las subinterfaces son subdivisiones lógicas de una interfaz física. En una configuración de subinterfaz, cada PVC se puede configurar como una conexión punto a punto, que permite a la subinterfaz actuar como línea dedicada, como se ve en la figura 1. Las primeras implementaciones de Frame Relay requerían que un router (es decir, un dispositivo DTE) tuviera una interfaz serial WAN para cada PVC, como aparece en la figura 2 Dividiendo lógicamente una sola interfaz serial WAN física en varias subinterfaces virtuales, el costo total de la implementación de la red Frame Relay se puede reducir. Como aparece en la figura 3. Una sola interfaz de router puede prestar servicios a varias ubicaciones remotas a través de subinterfaces individuales únicas. Confiugurando así múltiples DLCI en una sola interfaz del Router.

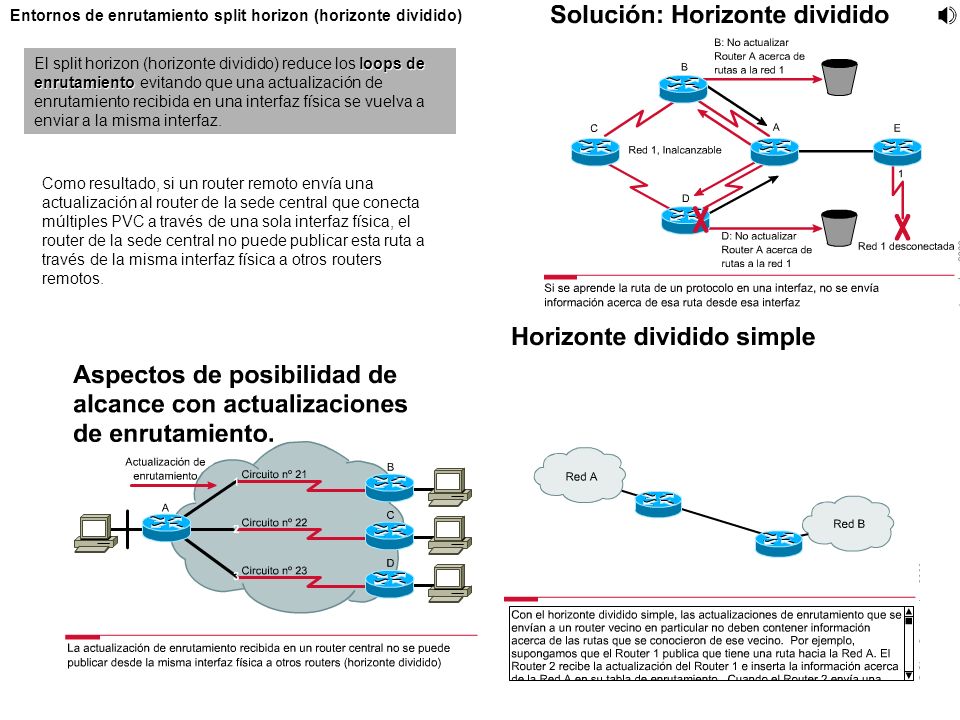

26 Entornos de enrutamiento split horizon (horizonte dividido)
El split horizon (horizonte dividido) reduce los loops de enrutamiento evitando que una actualización de enrutamiento recibida en una interfaz física se vuelva a enviar a la misma interfaz. Como resultado, si un router remoto envía una actualización al router de la sede central que conecta múltiples PVC a través de una sola interfaz física, el router de la sede central no puede publicar esta ruta a través de la misma interfaz física a otros routers remotos.

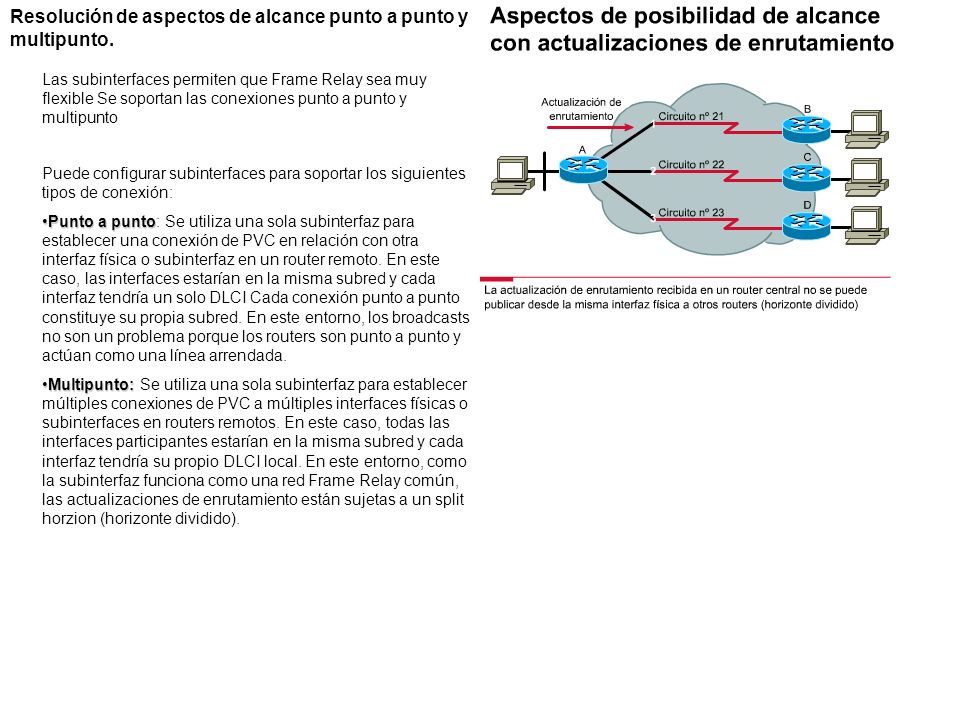

27 Resolución de aspectos de alcance punto a punto y multipunto.
Las subinterfaces permiten que Frame Relay sea muy flexible Se soportan las conexiones punto a punto y multipunto Puede configurar subinterfaces para soportar los siguientes tipos de conexión: Punto a punto: Se utiliza una sola subinterfaz para establecer una conexión de PVC en relación con otra interfaz física o subinterfaz en un router remoto. En este caso, las interfaces estarían en la misma subred y cada interfaz tendría un solo DLCI Cada conexión punto a punto constituye su propia subred. En este entorno, los broadcasts no son un problema porque los routers son punto a punto y actúan como una línea arrendada. Multipunto: Se utiliza una sola subinterfaz para establecer múltiples conexiones de PVC a múltiples interfaces físicas o subinterfaces en routers remotos. En este caso, todas las interfaces participantes estarían en la misma subred y cada interfaz tendría su propio DLCI local. En este entorno, como la subinterfaz funciona como una red Frame Relay común, las actualizaciones de enrutamiento están sujetas a un split horzion (horizonte dividido).

28 Secuencia de comandos de IOS para configurar completamente Frame Relay.
Una configuración de Frame Relay básica da por sentado que se desea configurar Frame Relay en una o más interfaces físicas y que el LMI y ARP inverso son soportados por el/los router(s) remoto(s). Con la versión 11.2 ó posterior de Cisco IOS, el tipo LMI se establece por defecto (en forma automáica.

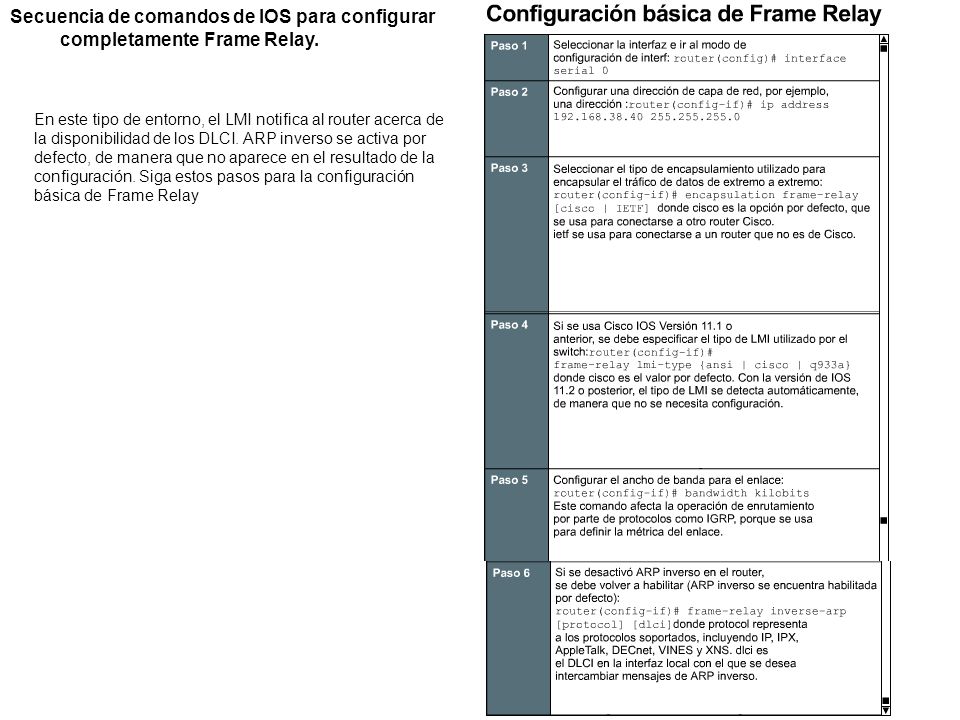

29 Secuencia de comandos de IOS para configurar completamente Frame Relay.
En este tipo de entorno, el LMI notifica al router acerca de la disponibilidad de los DLCI. ARP inverso se activa por defecto, de manera que no aparece en el resultado de la configuración. Siga estos pasos para la configuración básica de Frame Relay

30 Comandos para verificar laoperación de Frame Relay
Después de configurar Frame Relay, puede verificar que las conexiones estén activas utilizando los comandos show que aparecen en la figura. El comando show interface muestra información de DLCI e infoemación de los LMI, además indica si la onexión (frame relay) está enviando o recibiendo datos.

31 Router# show interface
Pasos para confirmar que la línea Frame Relay está activada. Siga los pasos que aparecen en la figura para confirmar que la línea esté activada. Router# show interface

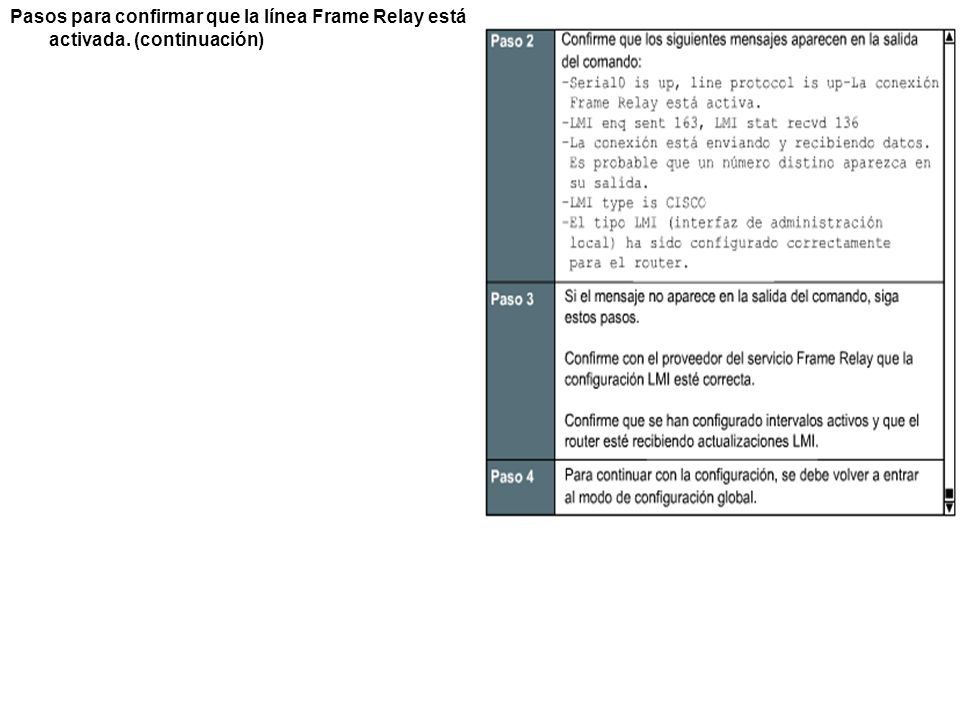

32 Pasos para confirmar que la línea Frame Relay está activada
Pasos para confirmar que la línea Frame Relay está activada. (continuación)

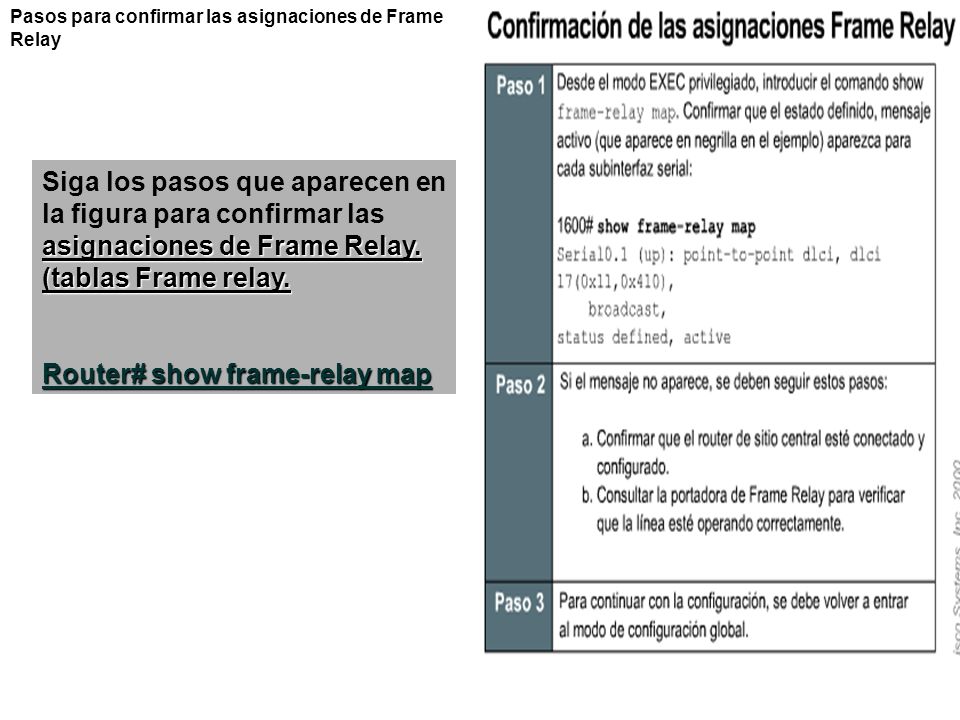

33 Router# show frame-relay map
Pasos para confirmar las asignaciones de Frame Relay Siga los pasos que aparecen en la figura para confirmar las asignaciones de Frame Relay. (tablas Frame relay. Router# show frame-relay map

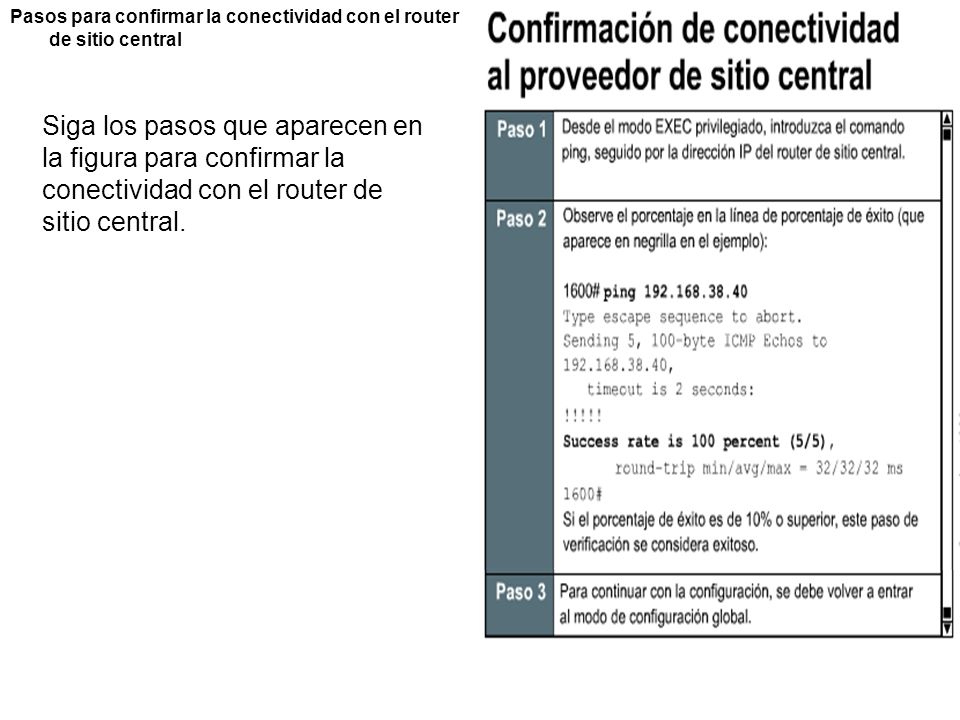

34 Pasos para confirmar la conectividad con el router de sitio central
Siga los pasos que aparecen en la figura para confirmar la conectividad con el router de sitio central.

35 Pasos para configurar la interfaz serial para una conexiónFrame Relay
Siga los pasos que aparecen en la figura para configurar la interfaz serial para el encapsulamiento de paquete Frame Relay. Router(config-if)# encapsulation frame relay

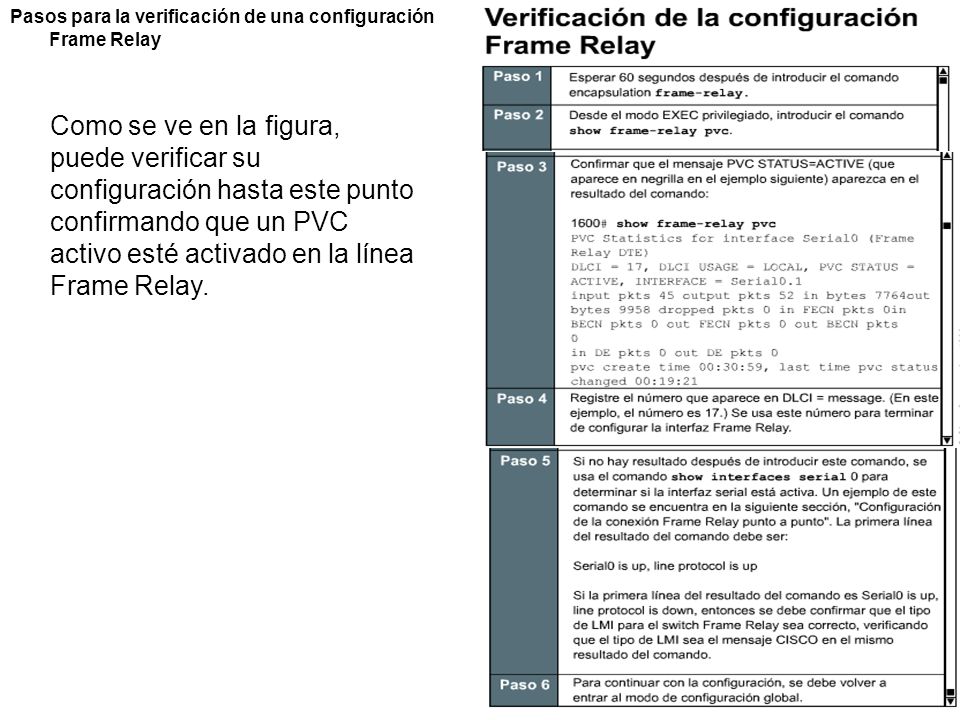

36 Pasos para la verificación de una configuración Frame Relay
Como se ve en la figura, puede verificar su configuración hasta este punto confirmando que un PVC activo esté activado en la línea Frame Relay.

37 Pasos para configurar las subinterfaces Frame Relay
Para configurar las subinterfaces en una interfaz física como en la figura 1. Siga los pasos que aparecen en la figura 2. Se hace referencia a las figuras 3 y 4, en la figura 2 Figura 1

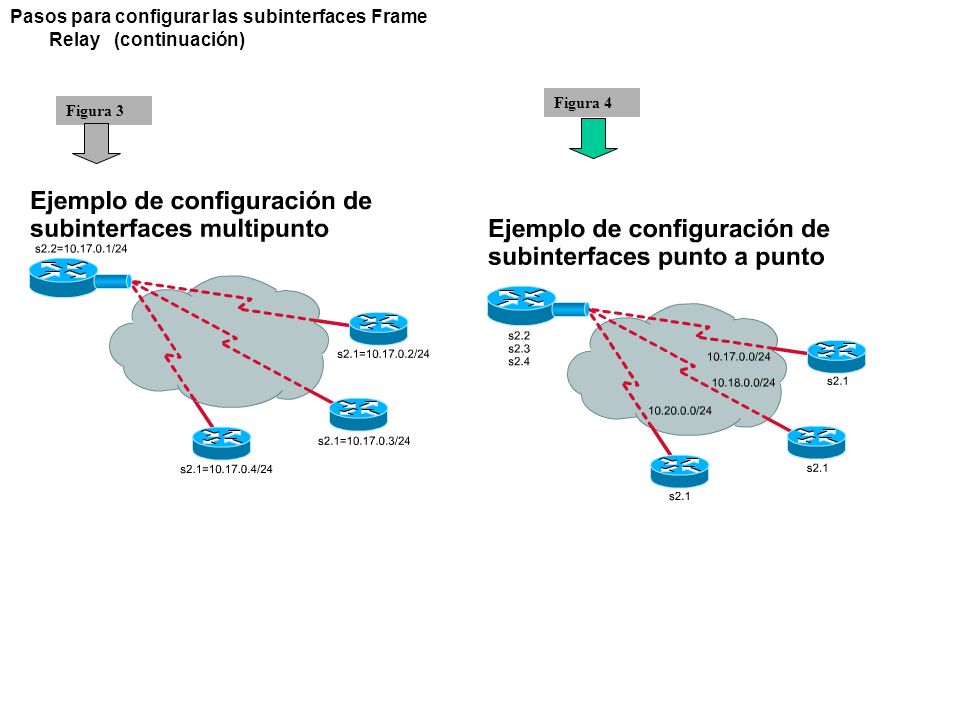

38 Pasos para configurar las subinterfaces Frame Relay (continuación)

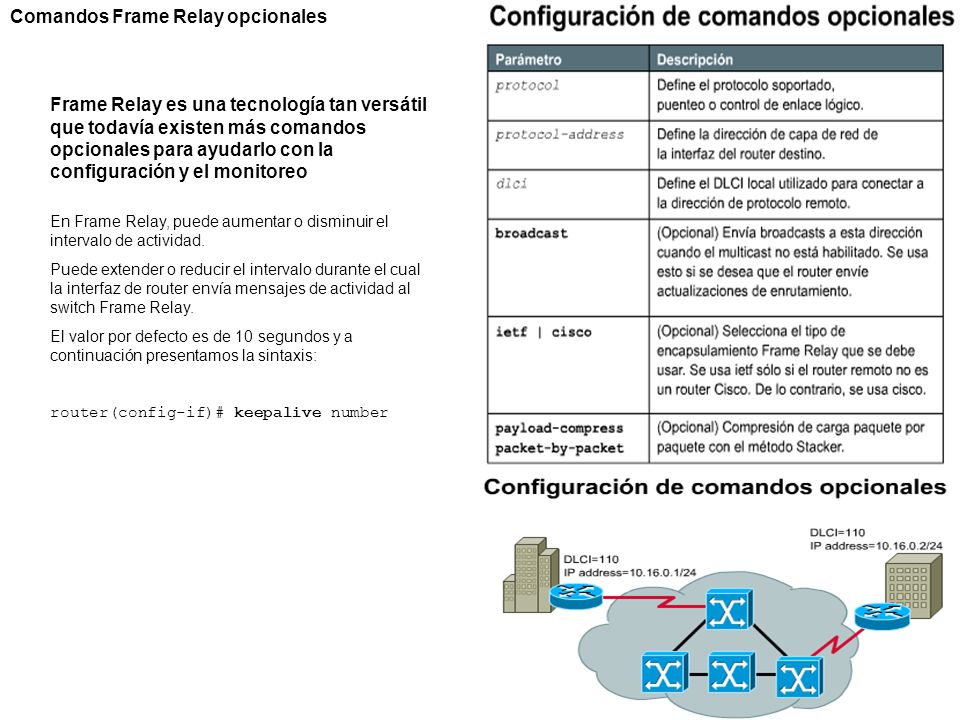

39 Comandos Frame Relay opcionales
Frame Relay es una tecnología tan versátil que todavía existen más comandos opcionales para ayudarlo con la configuración y el monitoreo En Frame Relay, puede aumentar o disminuir el intervalo de actividad. Puede extender o reducir el intervalo durante el cual la interfaz de router envía mensajes de actividad al switch Frame Relay. El valor por defecto es de 10 segundos y a continuación presentamos la sintaxis: router(config-if)# keepalive number

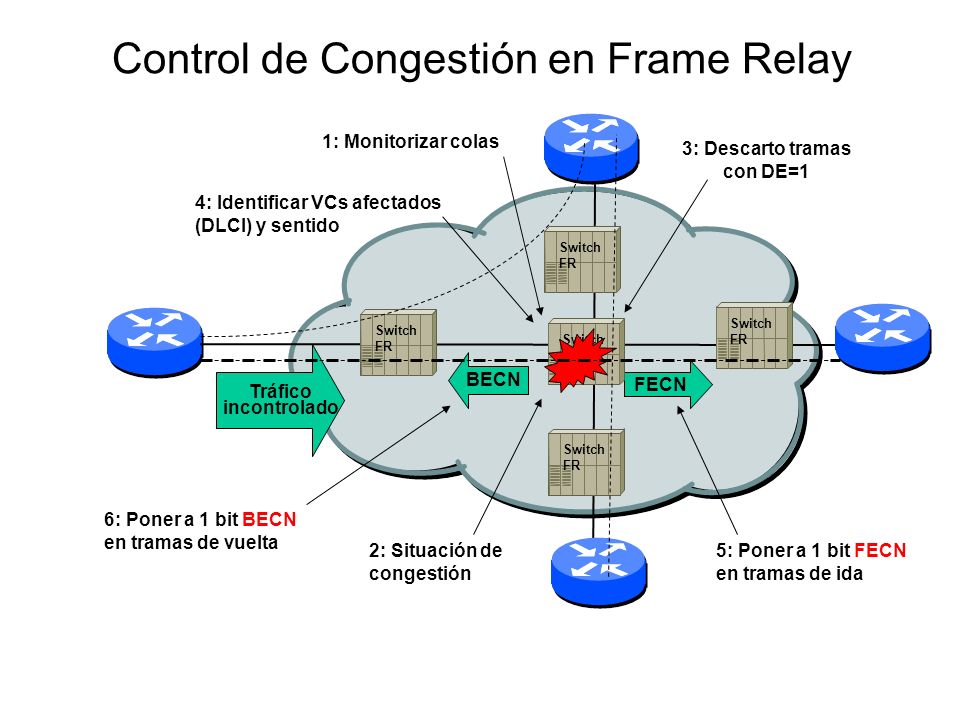

40 Control de Congestión en Frame Relay
Redes Frame Relay y ATM Control de Congestión en Frame Relay 1: Monitorizar colas 3: Descarto tramas con DE=1 4: Identificar VCs afectados (DLCI) y sentido Switch FR Switch FR Switch FR Switch FR Tráfico incontrolado BECN FECN Switch FR En Frame Relay los conmutadores disponen de varios mecanismos para intentar controlar las situaciones de congestión, según se muestra en esta figura. En primer lugar los conmutadores están continuamente monitorizando el tamaño de sus colas de salida en las interfaces, para detectar la congestión lo antes posible. Cuando se produce una situación considerada peligrosa la primera medida que aplicará el conmutador es descartar las tramas que pasen por el con el bit DE puesto. Si esto no resuelve el problema el conmutador intentará identificar el circuito virtual causante de la congestión y el sentido en que esta se produce. Una vez localizado el causante el conmutador le enviará mensajes explícitos de congestión marcando el bit FECN en las tramas que vienen del host causante de la congestión y el bit BECN en las tramas que van hacia el host causante de la congestión. 6: Poner a 1 bit BECN en tramas de vuelta 2: Situación de congestión 5: Poner a 1 bit FECN en tramas de ida Redes
