Descargar la presentación
La descarga está en progreso. Por favor, espere
1

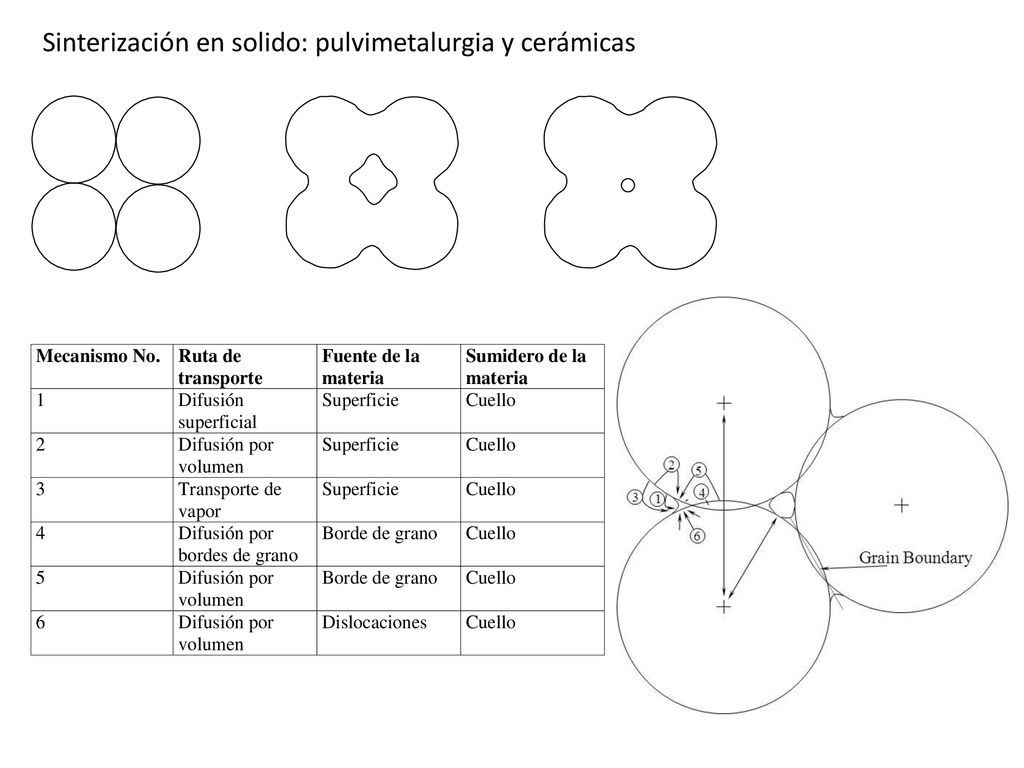

Sinterización en solido: pulvimetalurgia y cerámicas
2

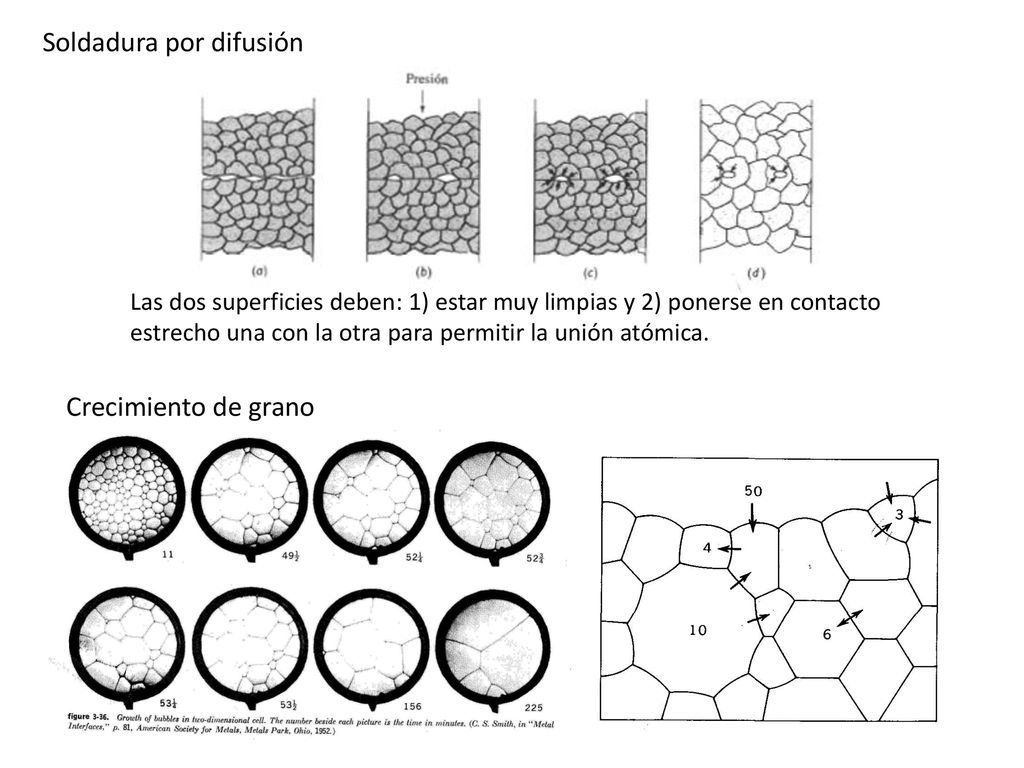

Soldadura por difusión
Las dos superficies deben: 1) estar muy limpias y 2) ponerse en contacto estrecho una con la otra para permitir la unión atómica. Crecimiento de grano
3

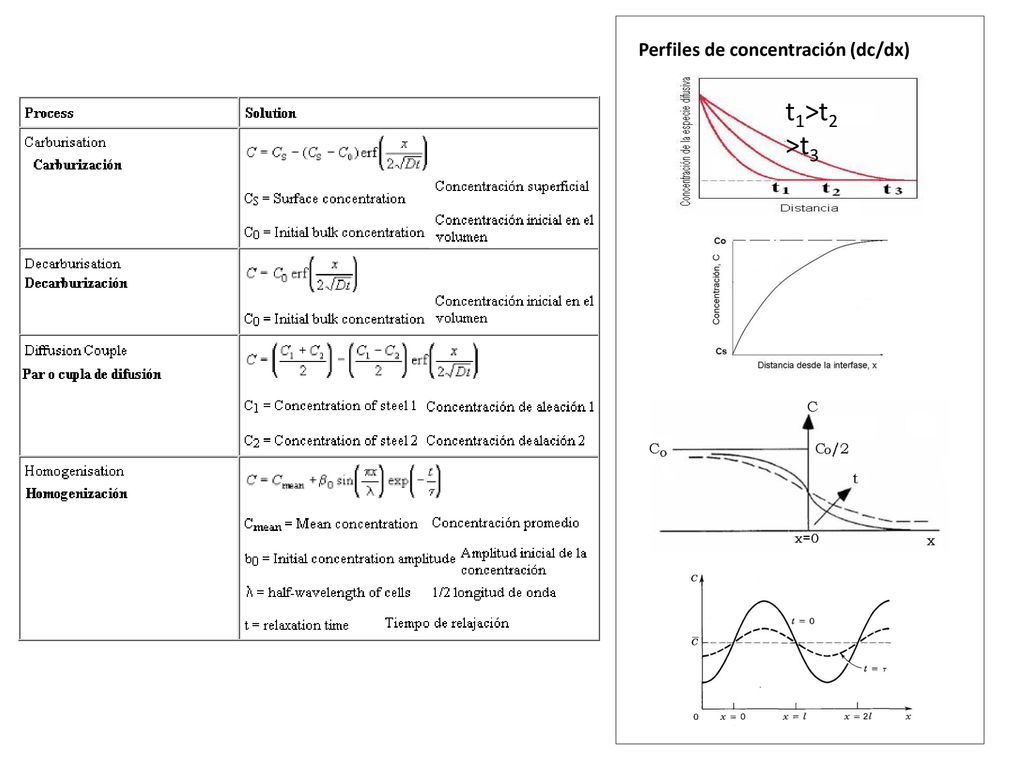

t1>t2>t3 Perfiles de concentración (dc/dx)
4
Condiciones de borde: J
El flujo ocurre de las regiones 0<x<l hacia regiones l<x<2l y es igual a cero en x=0; x= l y en x = 2l la concentración no cambia en estos puntos Perfil de t=0
5

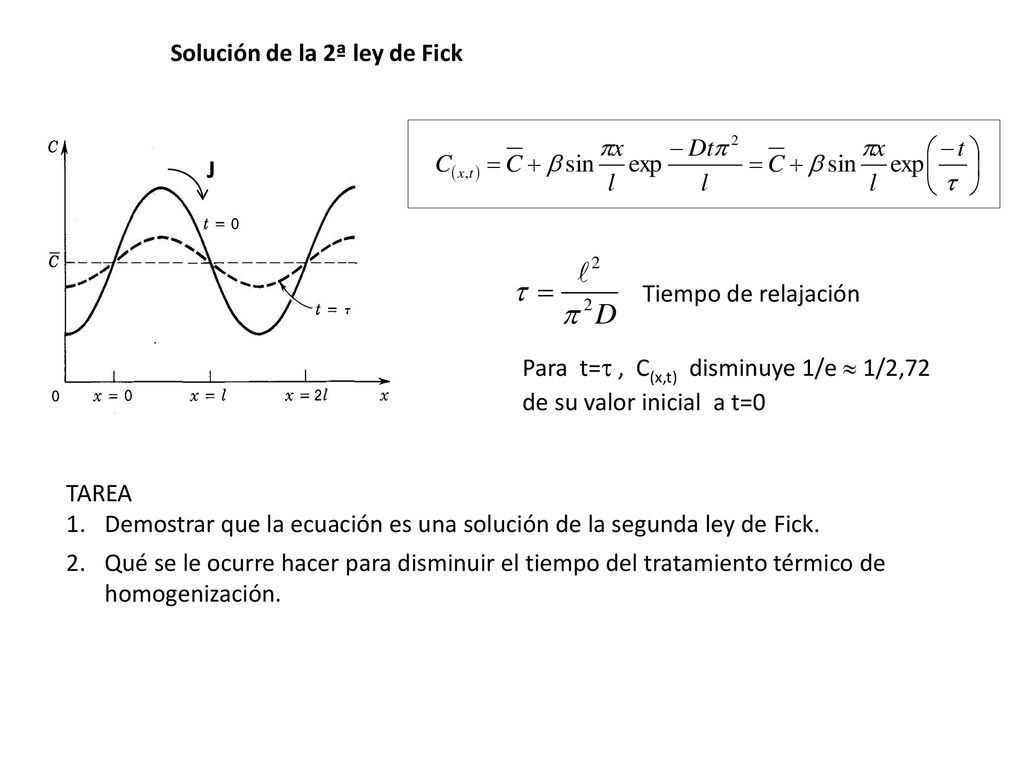

Solución de la 2ª ley de Fick
J Tiempo de relajación Para t=t , C(x,t) disminuye 1/e 1/2,72 de su valor inicial a t=0 TAREA Demostrar que la ecuación es una solución de la segunda ley de Fick. Qué se le ocurre hacer para disminuir el tiempo del tratamiento térmico de homogenización.
6

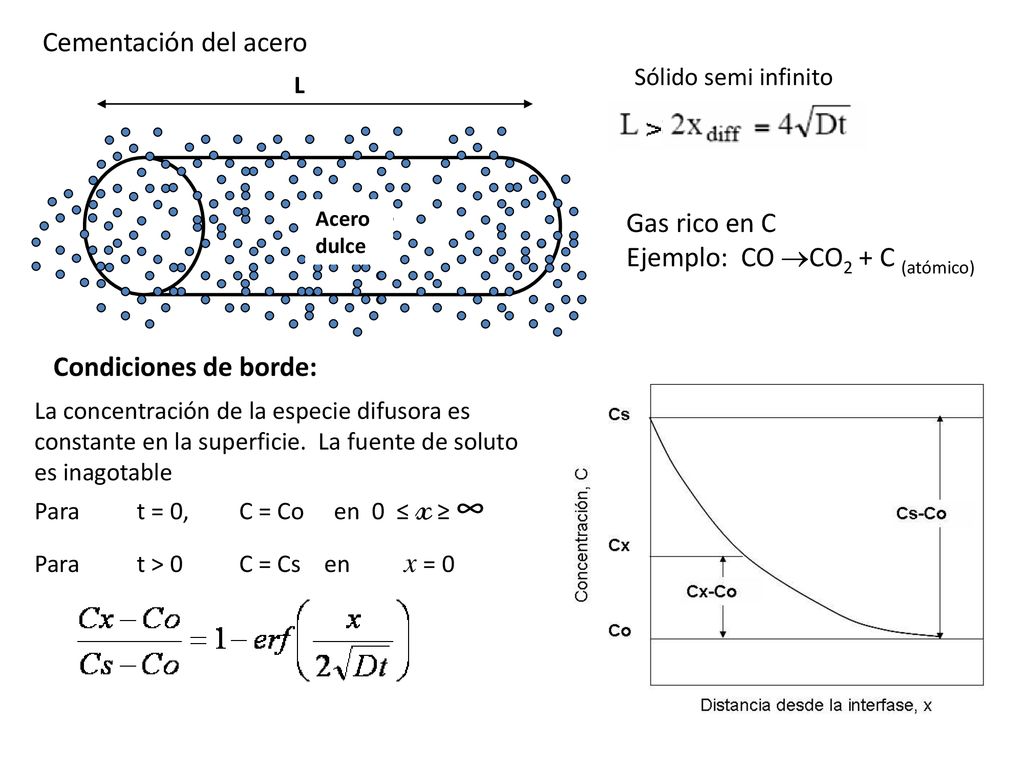

Ejemplo: CO CO2 + C (atómico)
Cementación del acero L Sólido semi infinito Acero dulce Gas rico en C Ejemplo: CO CO2 + C (atómico) La concentración de la especie difusora es constante en la superficie. La fuente de soluto es inagotable Para t = 0, C = Co en 0 ≤ x ≥ ∞ Para t > 0 C = Cs en x = 0 Condiciones de borde:
Presentaciones similares
