Minerales, Rocas y su Generación

Presentación del tema: "Minerales, Rocas y su Generación"— Transcripción de la presentación:

1 Minerales, Rocas y su Generación
Mineralogía y Petrología en el contexto Geometalúrgico Minerales, Rocas y su Generación

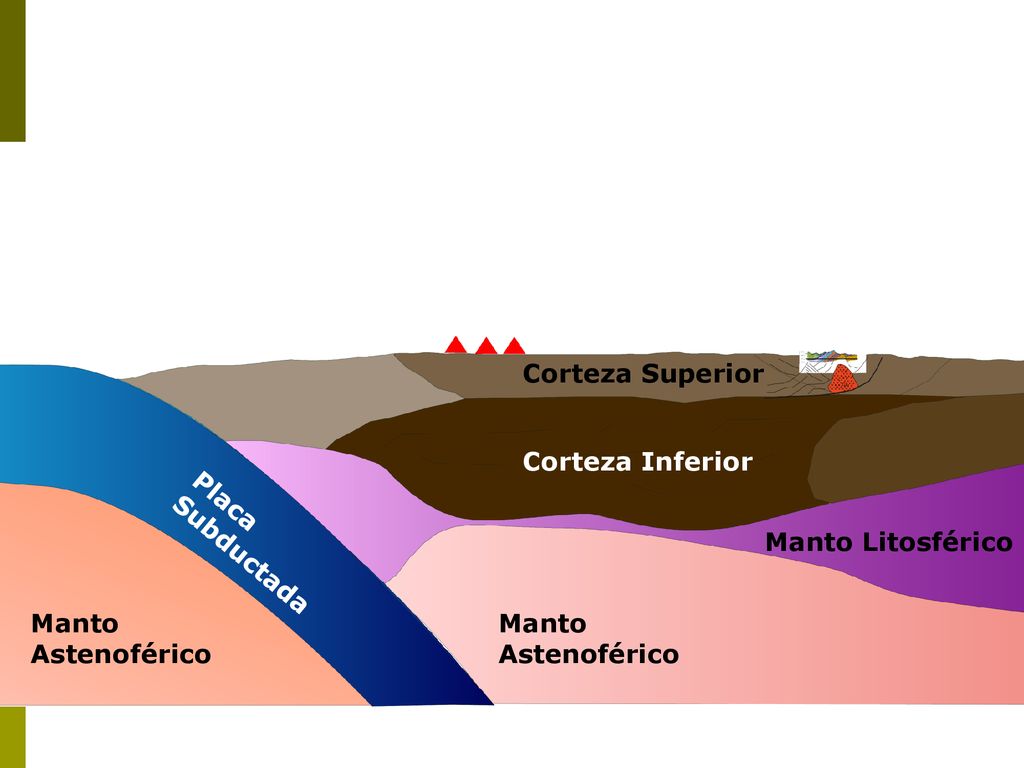

2 El Geólogo El Geofísico Corteza Superior Corteza Inferior
TECTONICA EXPLORACION Ok! Pero, y como %$&!& sigo esta estructura en profundidad? Interpretaciòn conjunuta en términos de la estructura interna? Corteza Superior Corteza Inferior Manto Litosférico Manto Astenoférico Placa Subductada

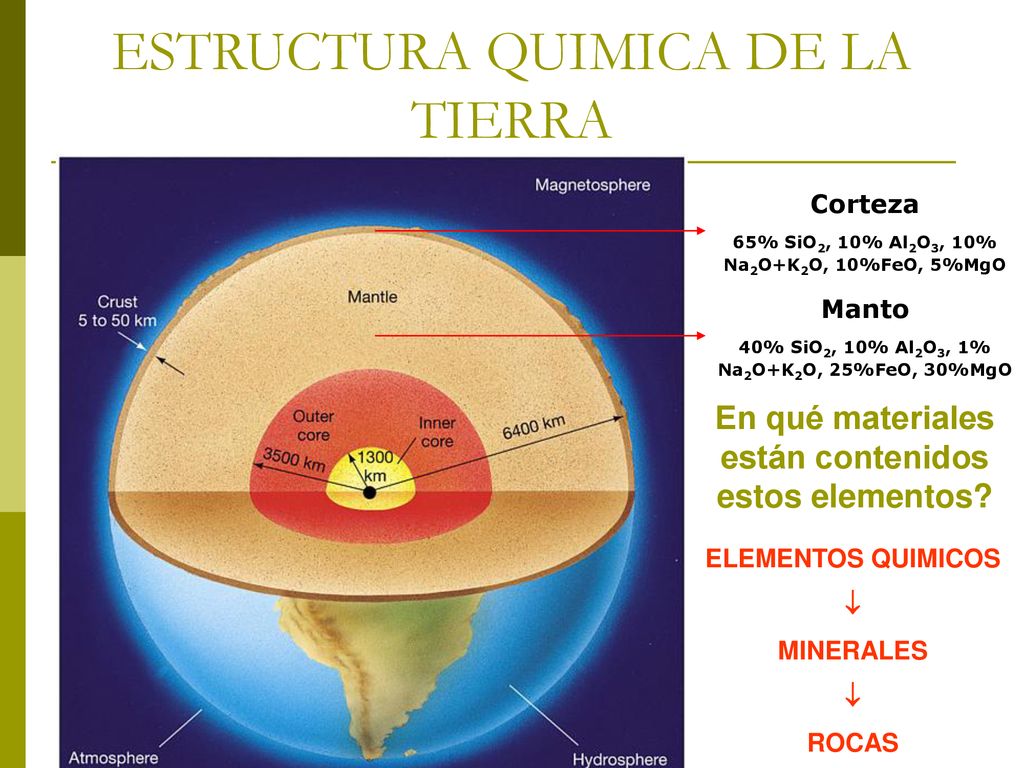

3 ESTRUCTURA QUIMICA DE LA TIERRA
Corteza 65% SiO2, 10% Al2O3, 10% Na2O+K2O, 10%FeO, 5%MgO Manto 40% SiO2, 10% Al2O3, 1% Na2O+K2O, 25%FeO, 30%MgO En qué materiales están contenidos estos elementos? ELEMENTOS QUIMICOS  MINERALES ROCAS

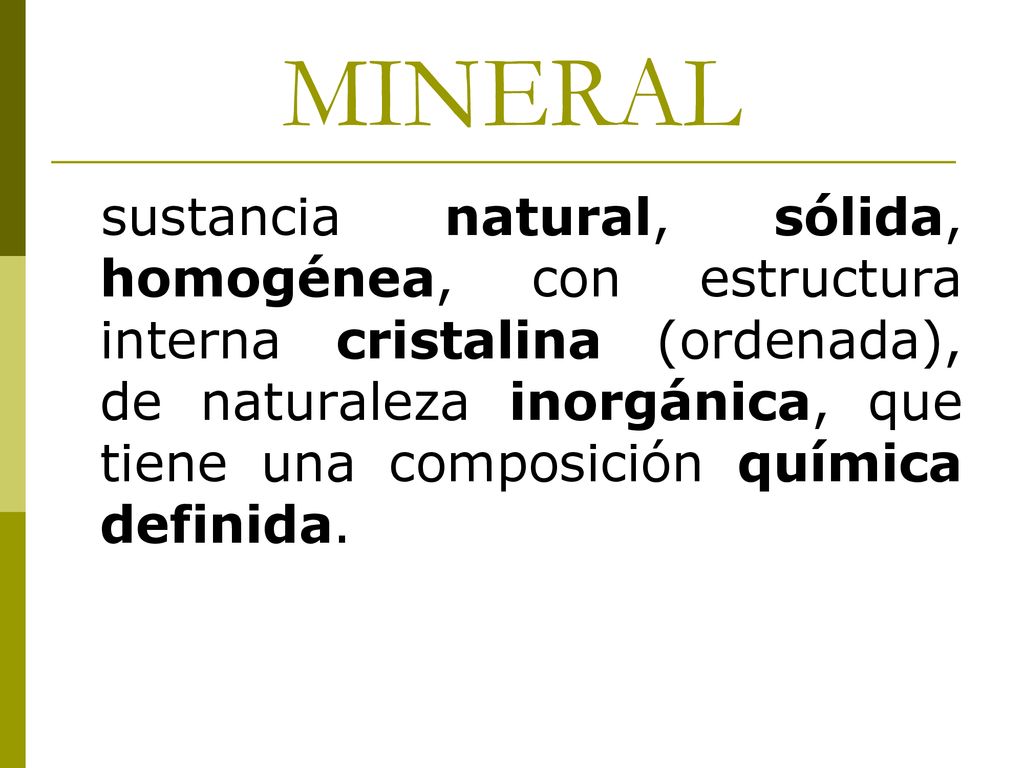

4 MINERAL sustancia natural, sólida, homogénea, con estructura interna cristalina (ordenada), de naturaleza inorgánica, que tiene una composición química definida.

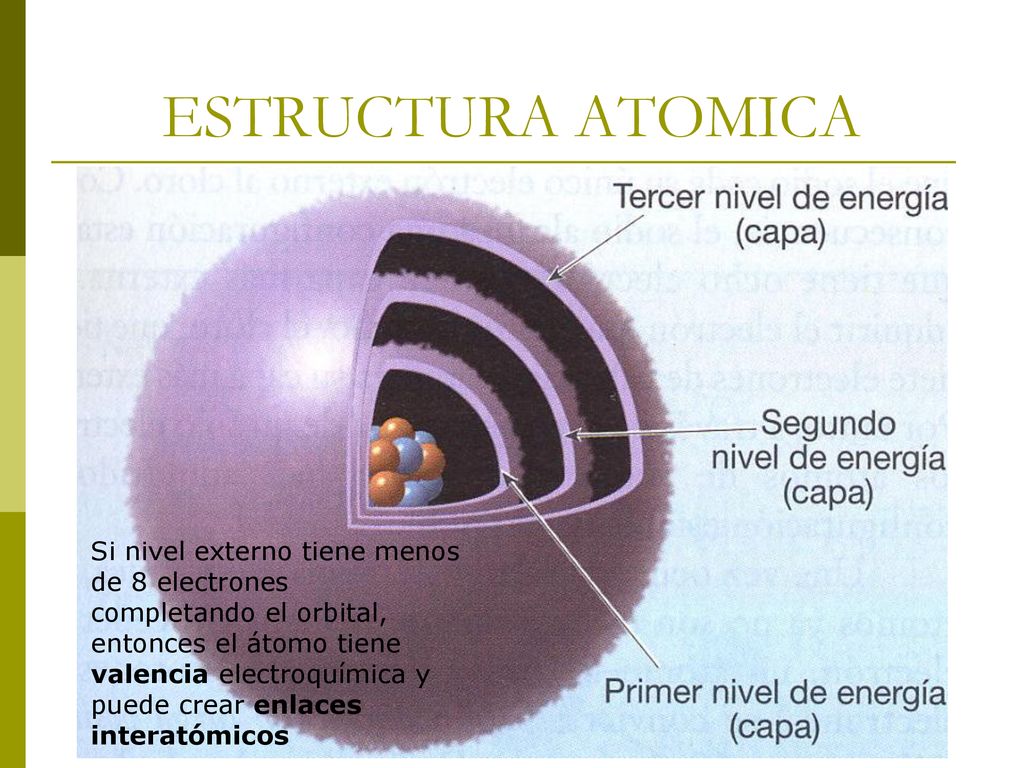

5 ESTRUCTURA ATOMICA Si nivel externo tiene menos de 8 electrones completando el orbital, entonces el átomo tiene valencia electroquímica y puede crear enlaces interatómicos

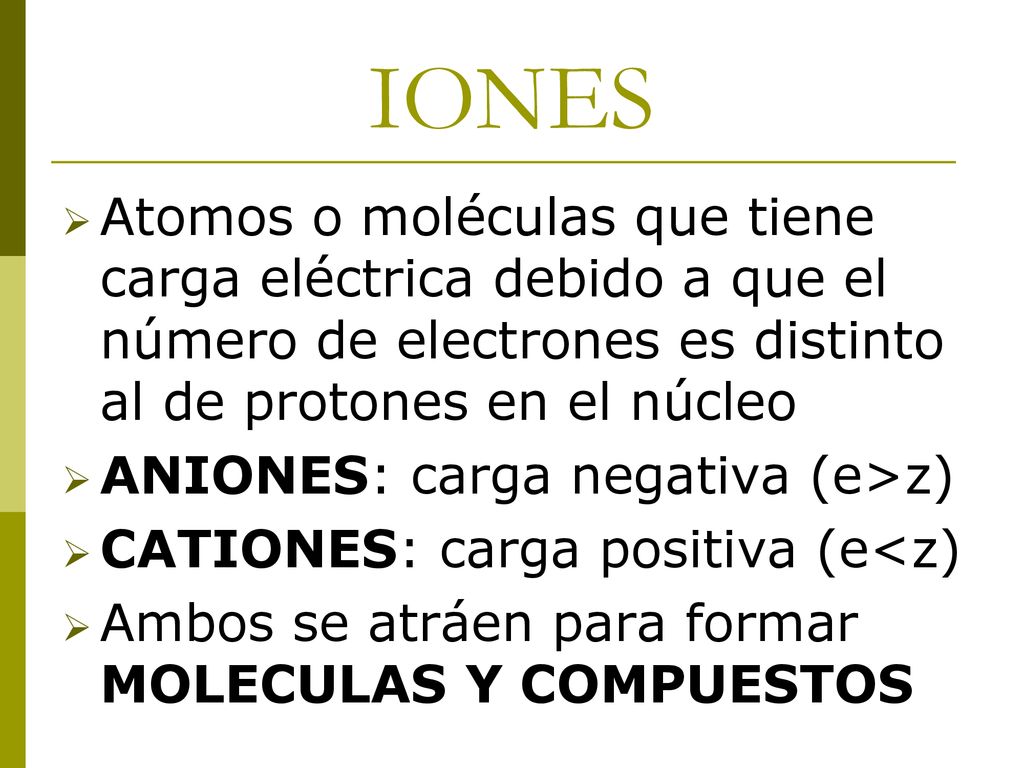

6 IONES Atomos o moléculas que tiene carga eléctrica debido a que el número de electrones es distinto al de protones en el núcleo ANIONES: carga negativa (e>z) CATIONES: carga positiva (e<z) Ambos se atráen para formar MOLECULAS Y COMPUESTOS

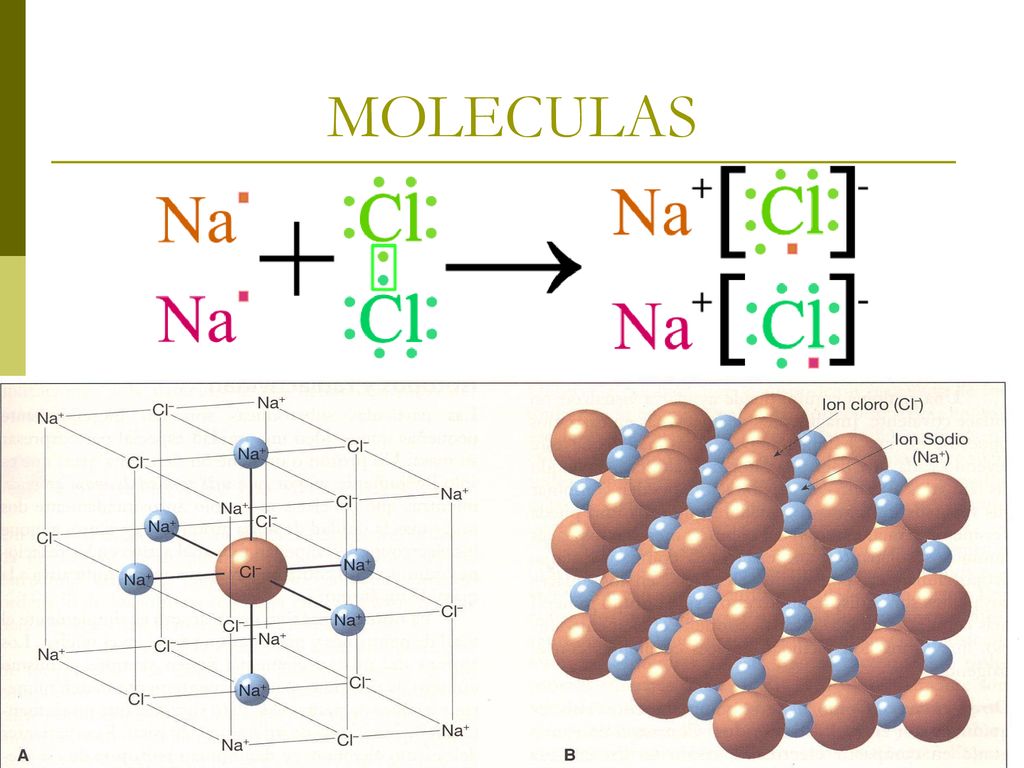

7 MOLECULAS

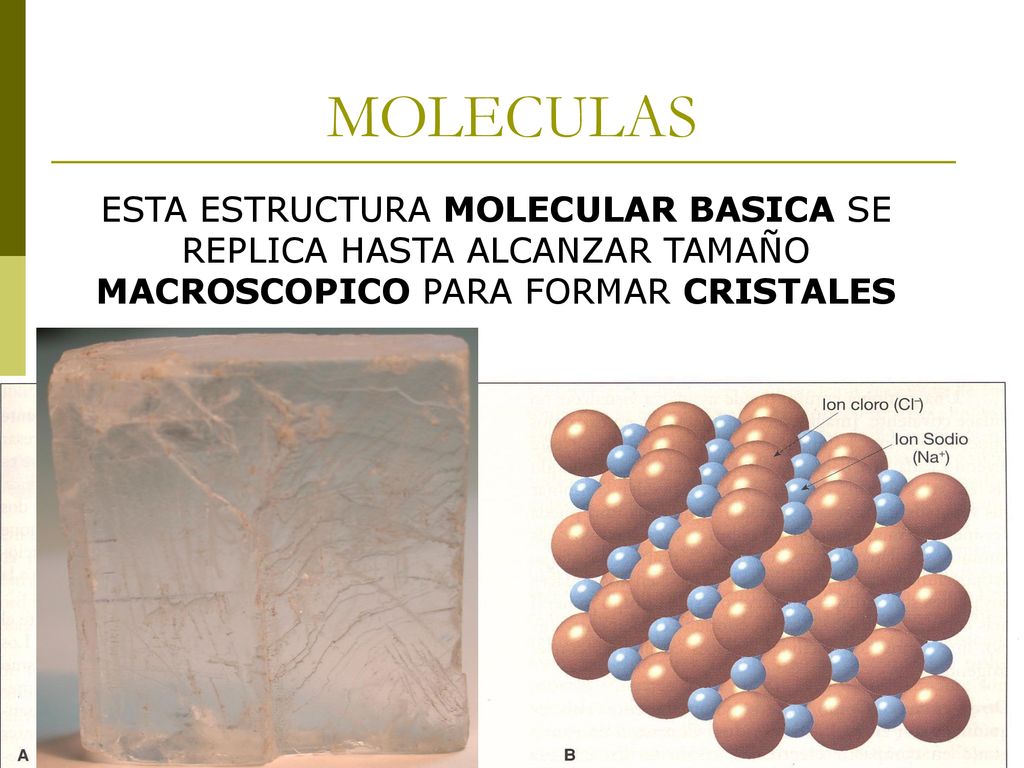

8 MOLECULAS ESTA ESTRUCTURA MOLECULAR BASICA SE REPLICA HASTA ALCANZAR TAMAÑO MACROSCOPICO PARA FORMAR CRISTALES

9 FAMILIAS DE MINERALES Haluros: Cl-, F-, B-, I- Fosfatos: PO4-3
Gobernadas por ANION base de la estructura cristalina Haluros: Cl-, F-, B-, I- Fosfatos: PO4-3 Sulfuros: S-2 Sulfatos: SO3-2 Oxidos e Hidróxidos: O-2 y OH-1 Carbonatos: CO3-2 Silicatos: SiO4-4

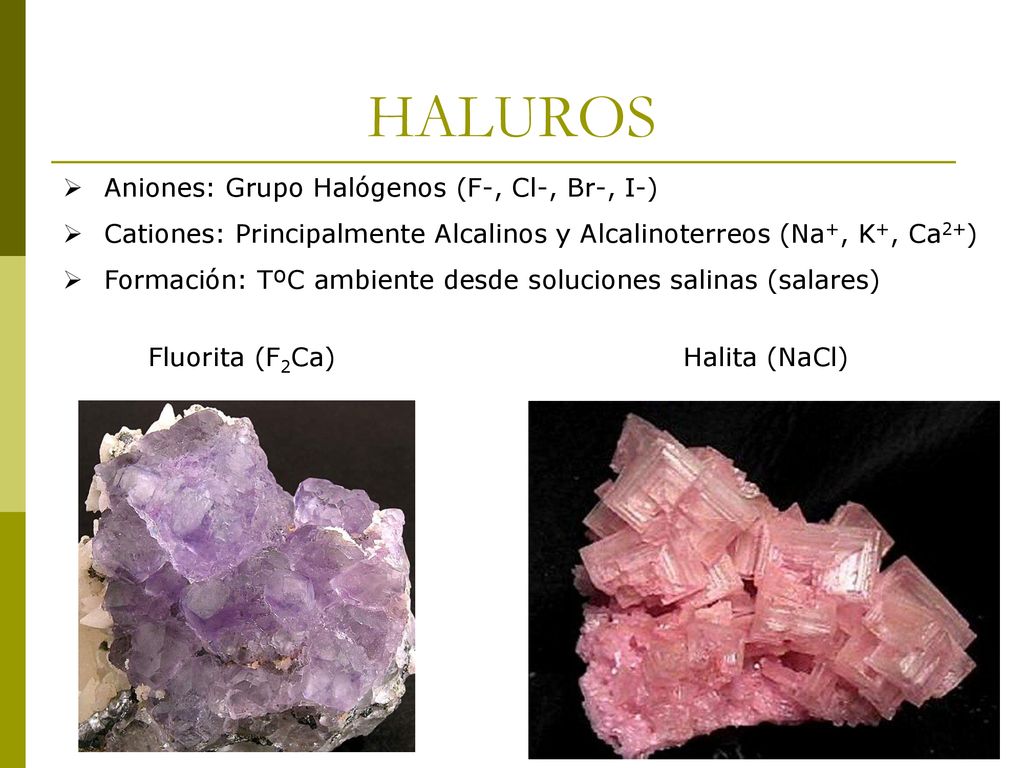

10 HALUROS Aniones: Grupo Halógenos (F-, Cl-, Br-, I-)
Cationes: Principalmente Alcalinos y Alcalinoterreos (Na+, K+, Ca2+) Formación: TºC ambiente desde soluciones salinas (salares) Fluorita (F2Ca) Halita (NaCl)

11 SULFUROS Aniones: Azufre (S-2) y metaloides (Se, Te, As, Bi, An)-2, -3
Cationes: Principalmente Metales de Transición (Cu+2, Fe+3, Au4+) Formación: ºC desde soluciones hidrotermales bajo volcanes Calcopirita (CuFeS2) Pirita (FeS2)

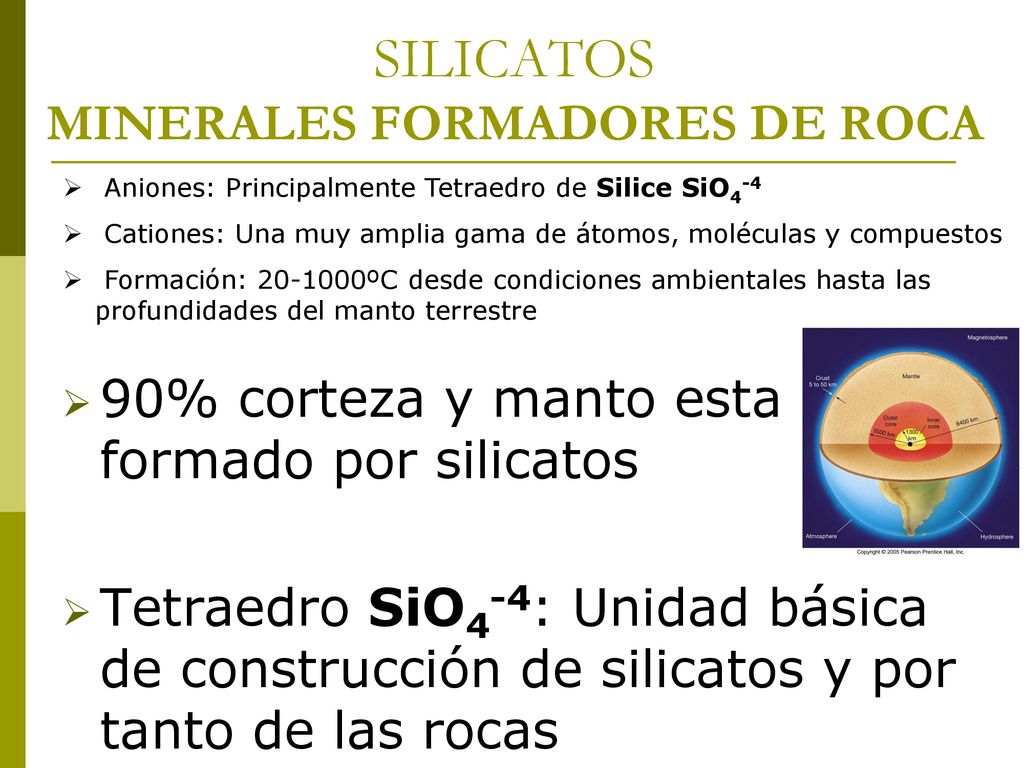

12 SILICATOS MINERALES FORMADORES DE ROCA
Aniones: Principalmente Tetraedro de Silice SiO4-4 Cationes: Una muy amplia gama de átomos, moléculas y compuestos Formación: ºC desde condiciones ambientales hasta las profundidades del manto terrestre 90% corteza y manto esta formado por silicatos Tetraedro SiO4-4: Unidad básica de construcción de silicatos y por tanto de las rocas

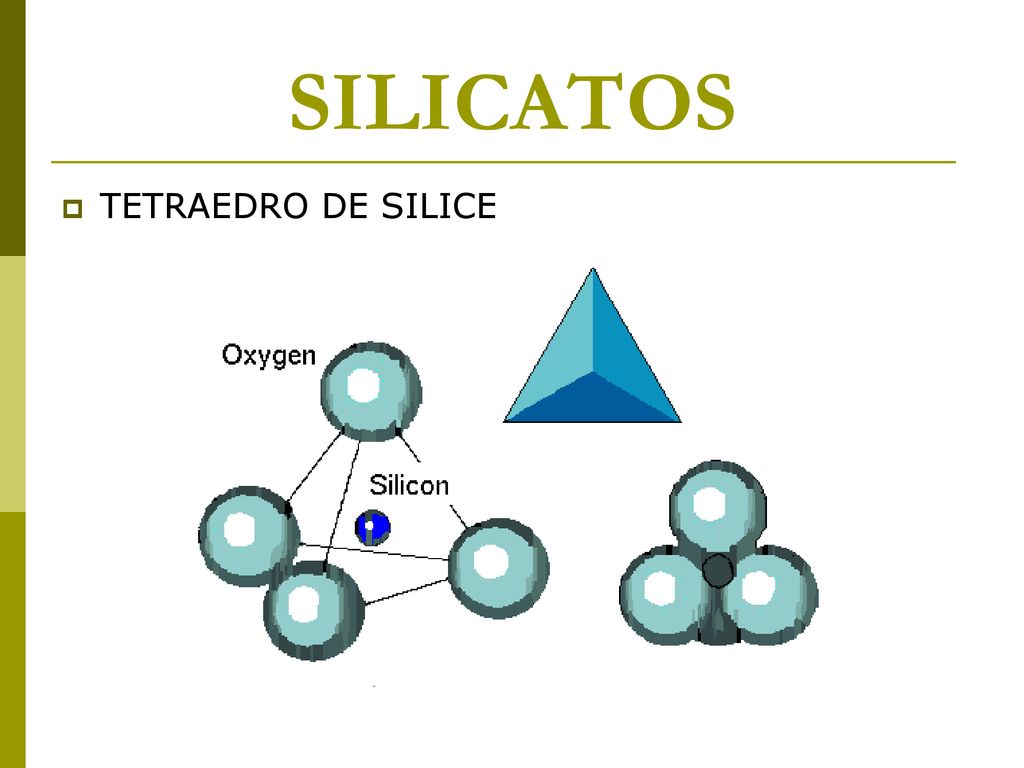

13 SILICATOS TETRAEDRO DE SILICE

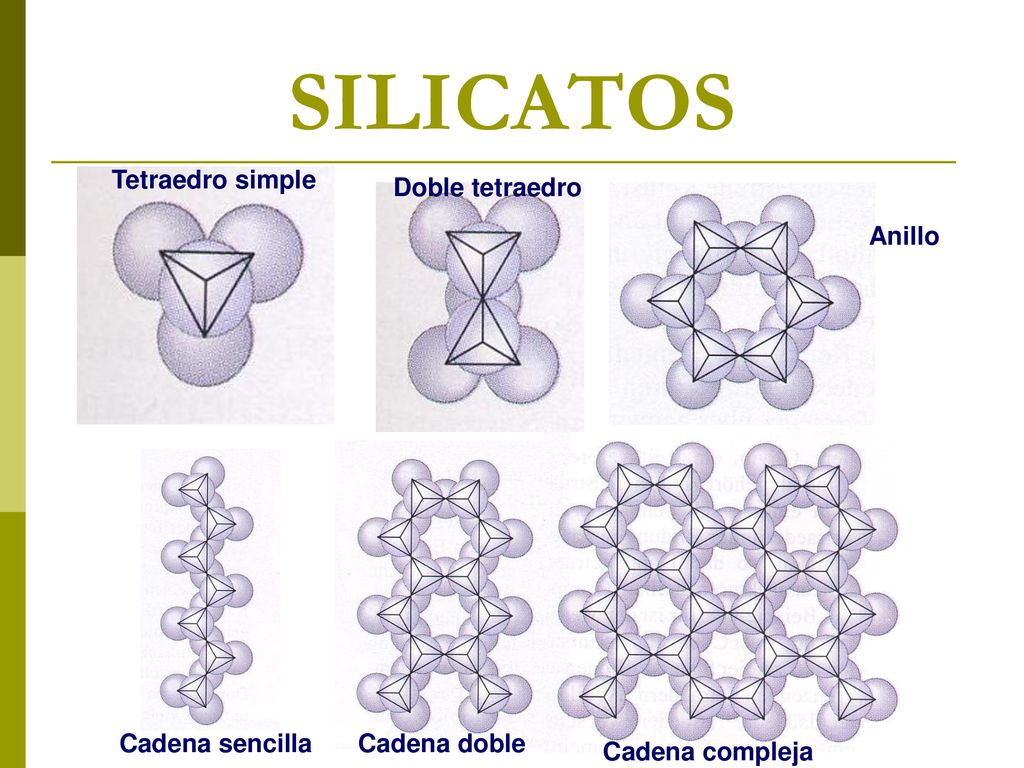

14 SILICATOS Tetraedro simple Doble tetraedro Anillo Cadena sencilla
Cadena doble Cadena compleja

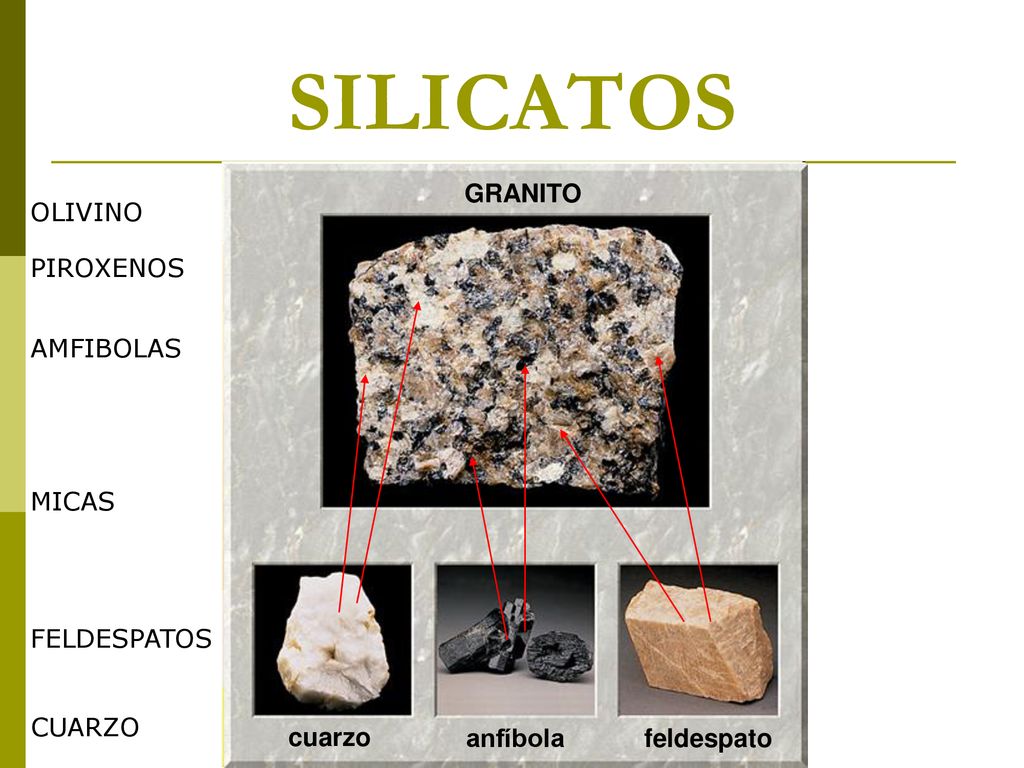

15 SILICATOS cuarzo anfíbola feldespato GRANITO OLIVINO PIROXENOS
AMFIBOLAS MICAS FELDESPATOS CUARZO

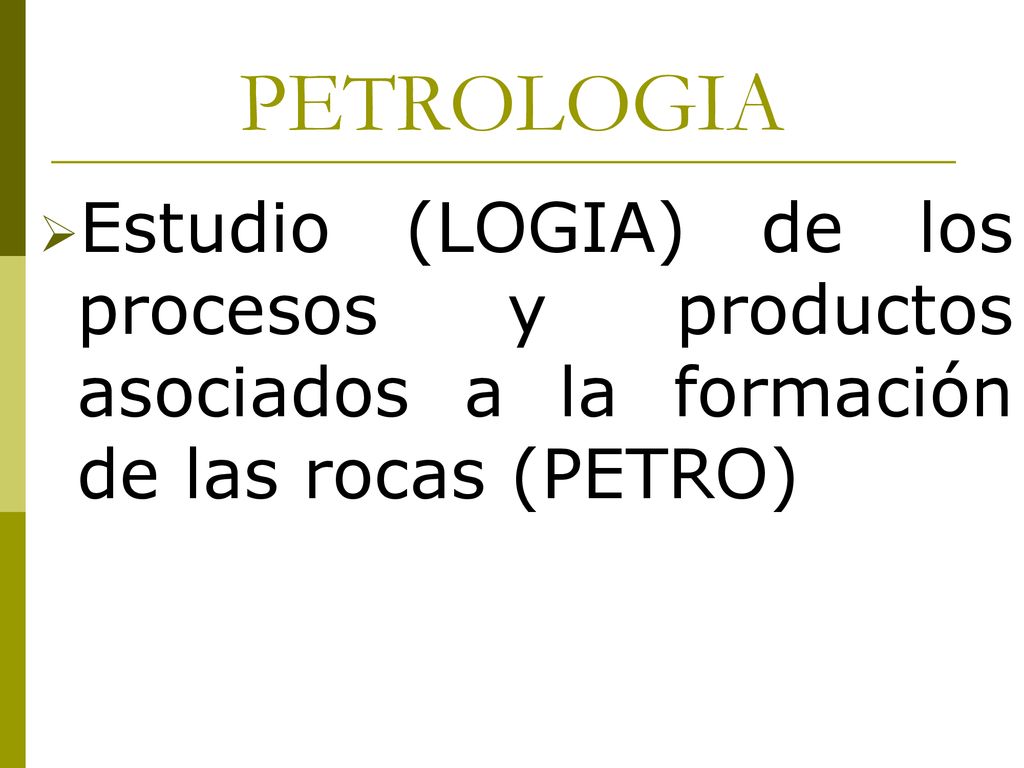

16 PETROLOGIA Estudio (LOGIA) de los procesos y productos asociados a la formación de las rocas (PETRO)

17 PETROLOGIA ROCA Agregado de minerales y/o fragmentos de otras rocas solidamente unidos entre sí

18 PROCESOS FORMADORES DE ROCA
PROCESOS ENDOGENOS EL CICLO DE LAS ROCAS

19 PROCESOS FORMADORES DE ROCA
PROCESOS EXOGENOS EL CICLO DE LAS ROCAS

20 PROCESOS FORMADORES DE ROCA
ROCAS IGNEAS PROCESO FUSIONSOLIDIFICACION

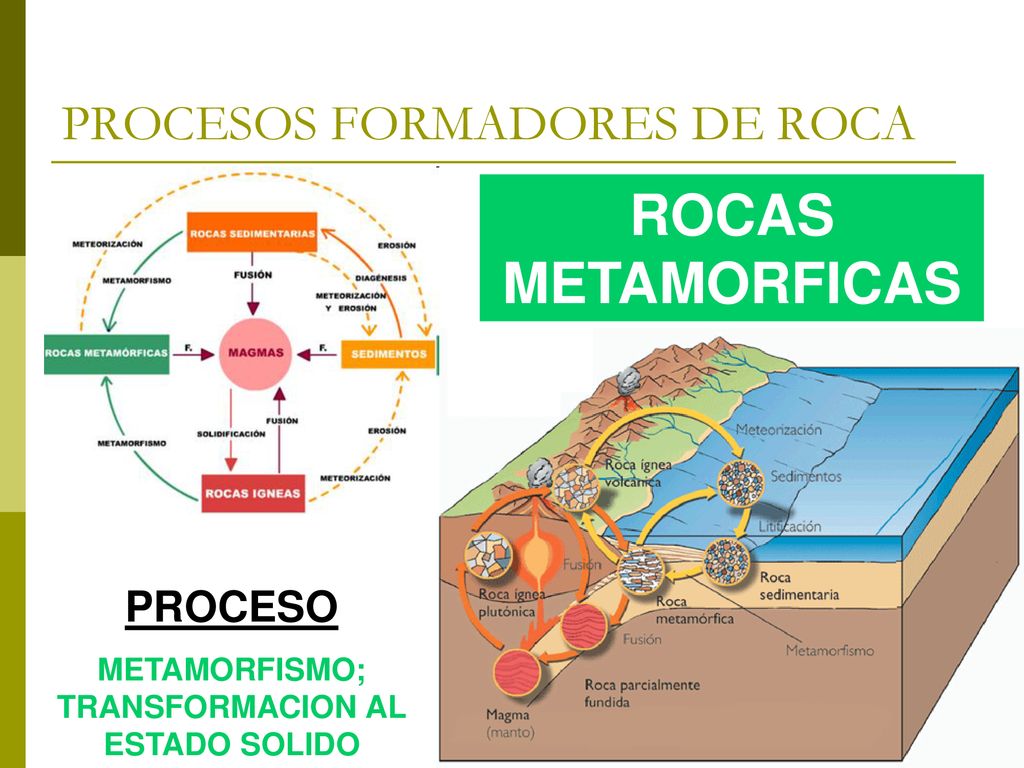

21 PROCESOS FORMADORES DE ROCA
ROCAS METAMORFICAS PROCESO METAMORFISMO; TRANSFORMACION AL ESTADO SOLIDO

22 PROCESOS FORMADORES DE ROCA
ROCAS SEDIMENTARIAS PROCESO DISGREGACION DE ROCAS PRE-EXISTENTES, TRANSPORTE Y DEPOSITACION CERCA DE LA SUPERFICIE TERRESTRE

23 PROCESOS FORMADORES DE ROCA
ROCAS IGNEAS PROCESO FUSIONSOLIDIFICACION

24 QUE ES EL MAGMA? Líquido silicatado (40-100% SiO2), viscoso, homogéneo de alta temperatura ( ºC) constituido por moléculas ionizadas (de todos los elementos químicos) y generado por la fusión de una roca

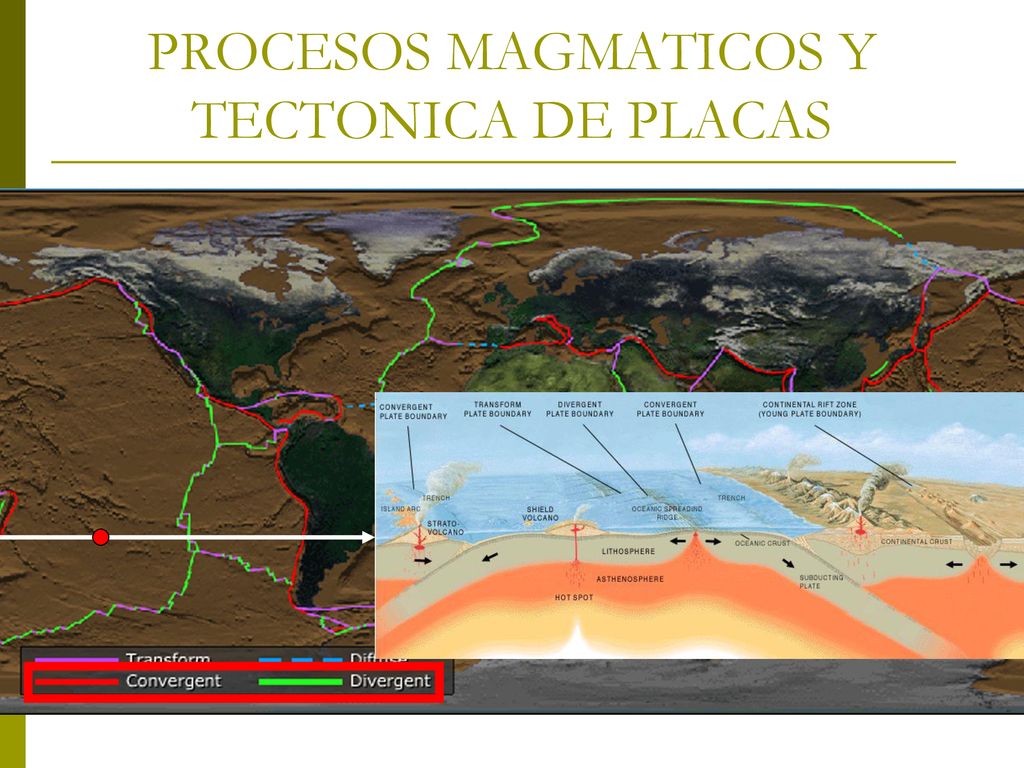

25 PROCESOS MAGMATICOS Y TECTONICA DE PLACAS

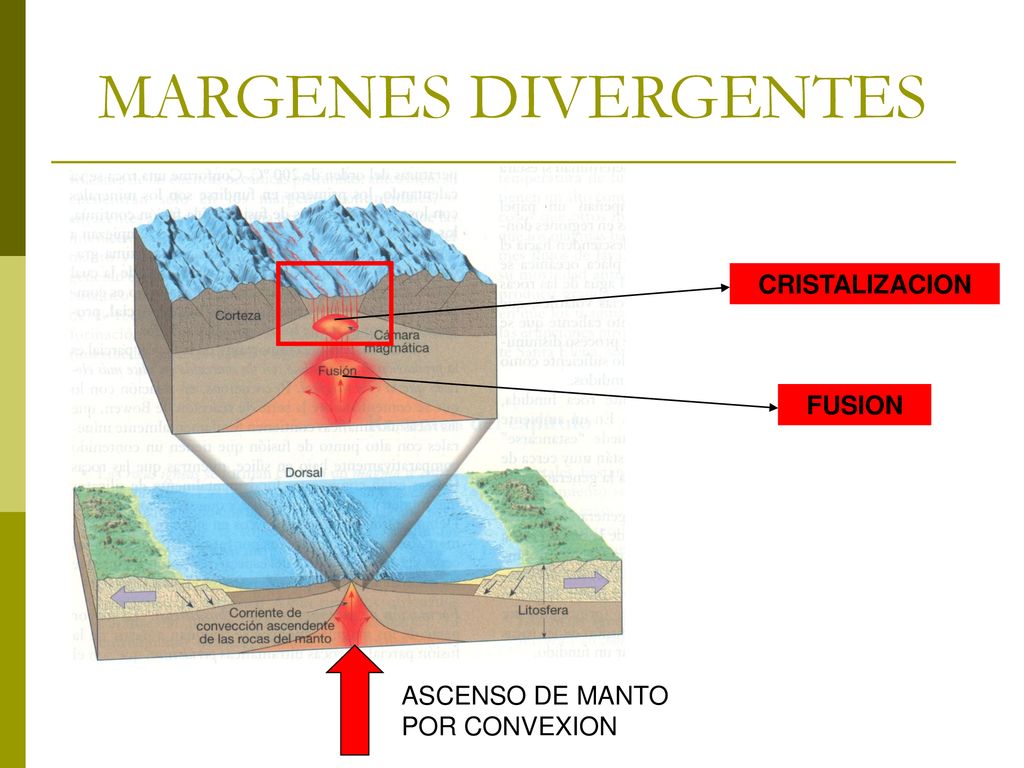

26 MARGENES DIVERGENTES CRISTALIZACION FUSION
ASCENSO DE MANTO POR CONVEXION

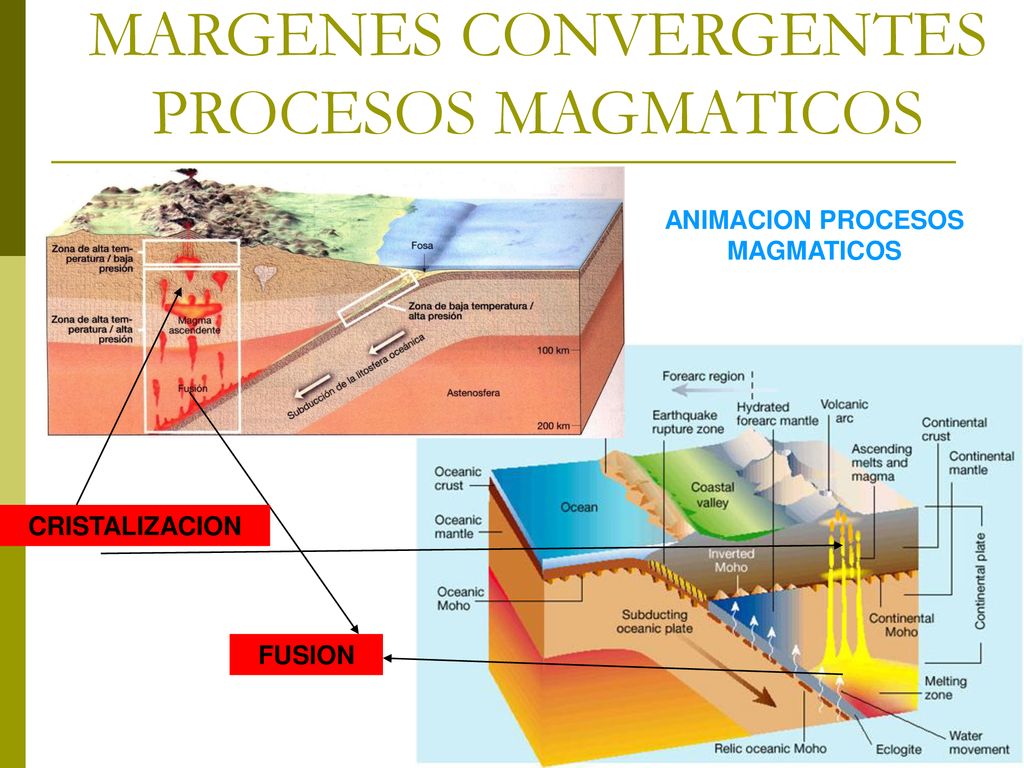

27 ANIMACION PROCESOS MAGMATICOS
MARGENES CONVERGENTES PROCESOS MAGMATICOS ANIMACION PROCESOS MAGMATICOS CRISTALIZACION FUSION

28 PRODUCTOS MAGMATICOS ROCAS IGNEAS
extrusivas o volcanicas solidificacion rápida (DT) cristalizacion parcial temperatura Intrusivas o plutonicas cristalizacion lenta (DT) y completa CAMARA MAGMATICA DT = contraste de temperatura entre magma y entorno

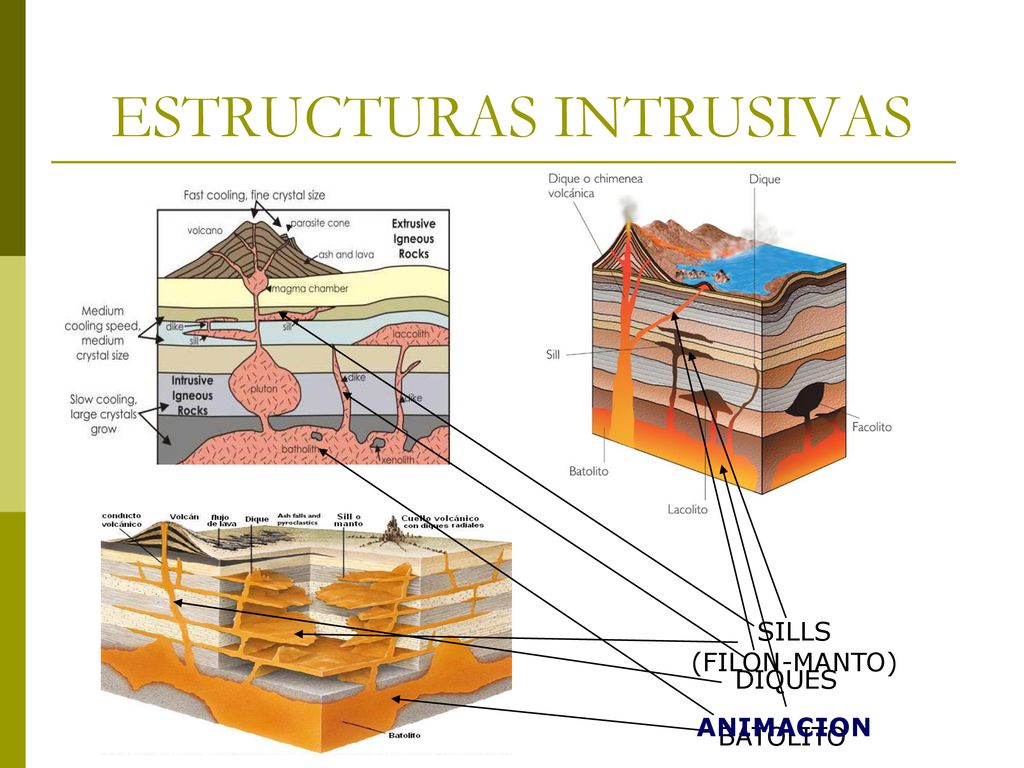

29 ESTRUCTURAS INTRUSIVAS
DIQUES SILLS (FILON-MANTO) BATOLITO ANIMACION

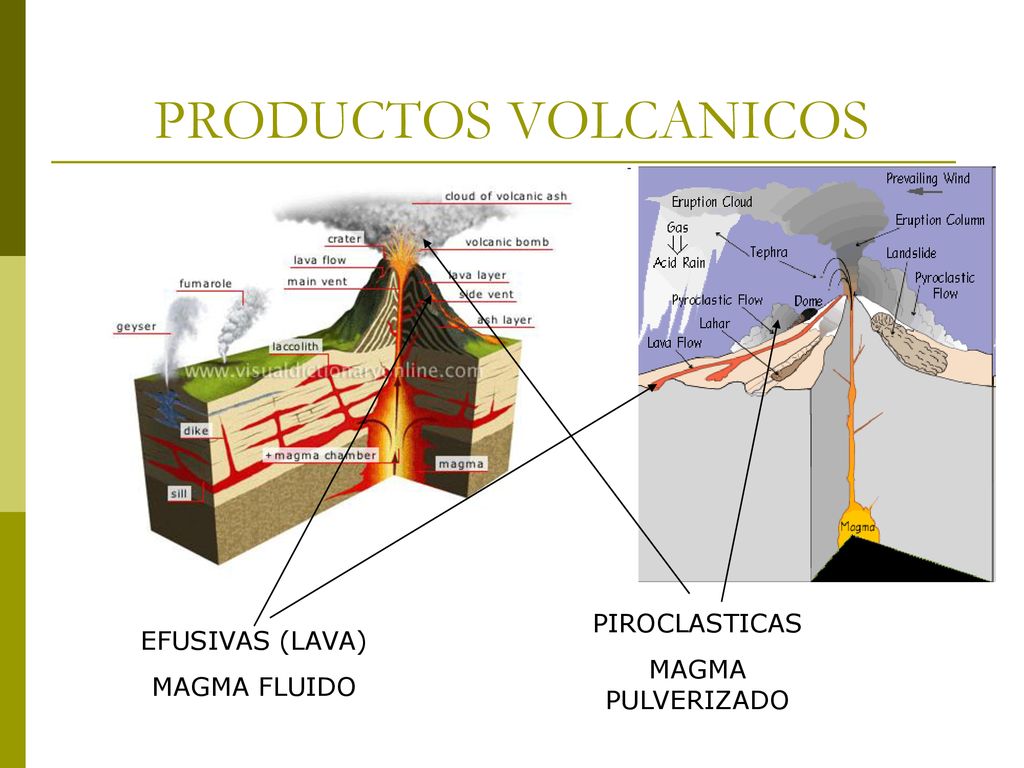

30 PRODUCTOS VOLCANICOS PIROCLASTICAS EFUSIVAS (LAVA) MAGMA PULVERIZADO
MAGMA FLUIDO

31 PROCESOS FORMADORES DE ROCA
ROCAS METAMORFICAS PROCESO METAMORFISMO; TRANSFORMACION AL ESTADO SOLIDO

32 METAMORFISMO REGIONAL
Cambios progresivos en la presión y la temperatura que afectan a un volumen o región considerable ( km) de las placas tectónicas NUEVOS MINERALES FORMAN TEXTURA ANISOTROPA FOLIADA (PERPENDICULAR AL ESFUERZO MAYOR)

33 METAMORFISMO REGIONAL
METAMORFISMO REGIONAL CONTINENTE ANIMACION FOLIACION ANIMACION REGIONAL

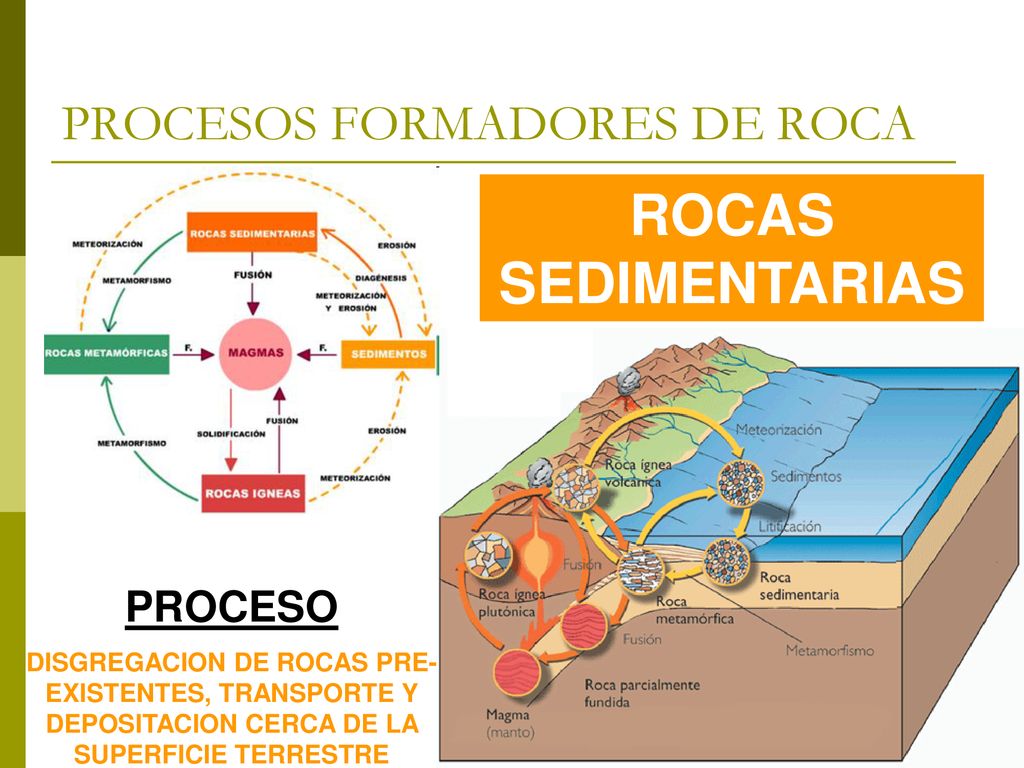

34 PROCESOS FORMADORES DE ROCA
ROCAS SEDIMENTARIAS PROCESO DISGREGACION DE ROCAS PRE-EXISTENTES, TRANSPORTE Y DEPOSITACION CERCA DE LA SUPERFICIE TERRESTRE

35 PROCESOS SEDIMENTARIOS
Meteorización (Mecánica+Química) disgrega roca expuesta en la superficie Erosión remueve roca disgregada desde su ubicación original Transporte lleva los sedimentos hacia zonas de Depositación Litificación-diagénesis convierte los sedimentos en roca al exponerlos a altas PT relativas EXHUMACION VIA EQUILIBRIO ISOSTATICO

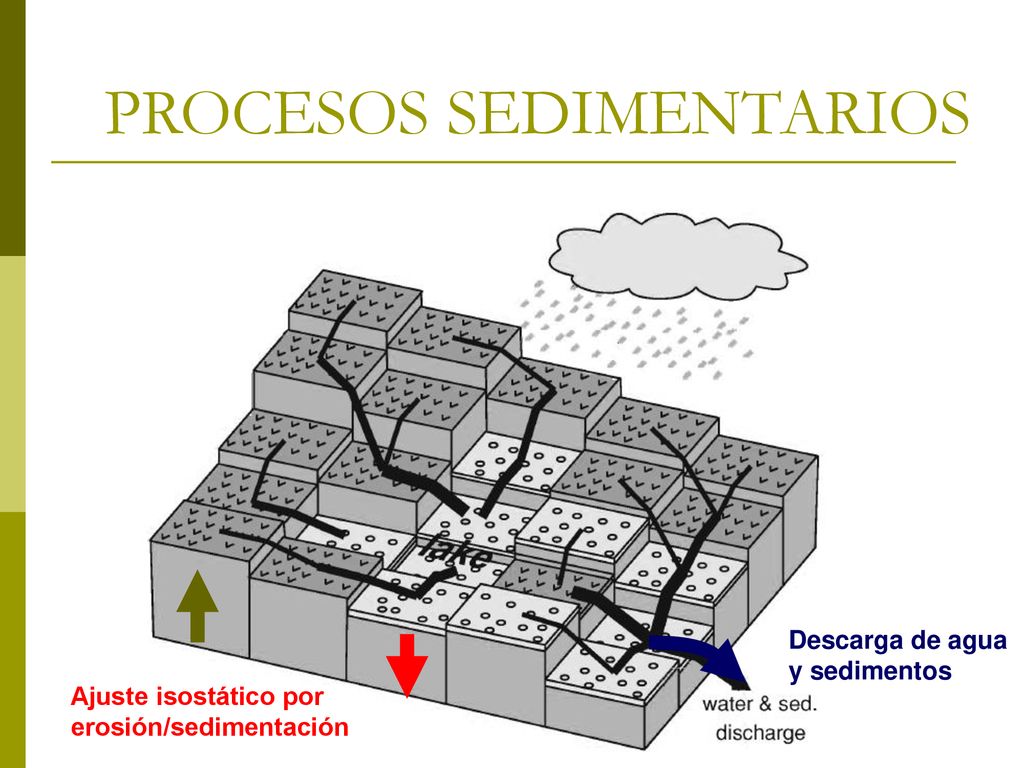

36 PROCESOS SEDIMENTARIOS
Descarga de agua y sedimentos Ajuste isostático por erosión/sedimentación

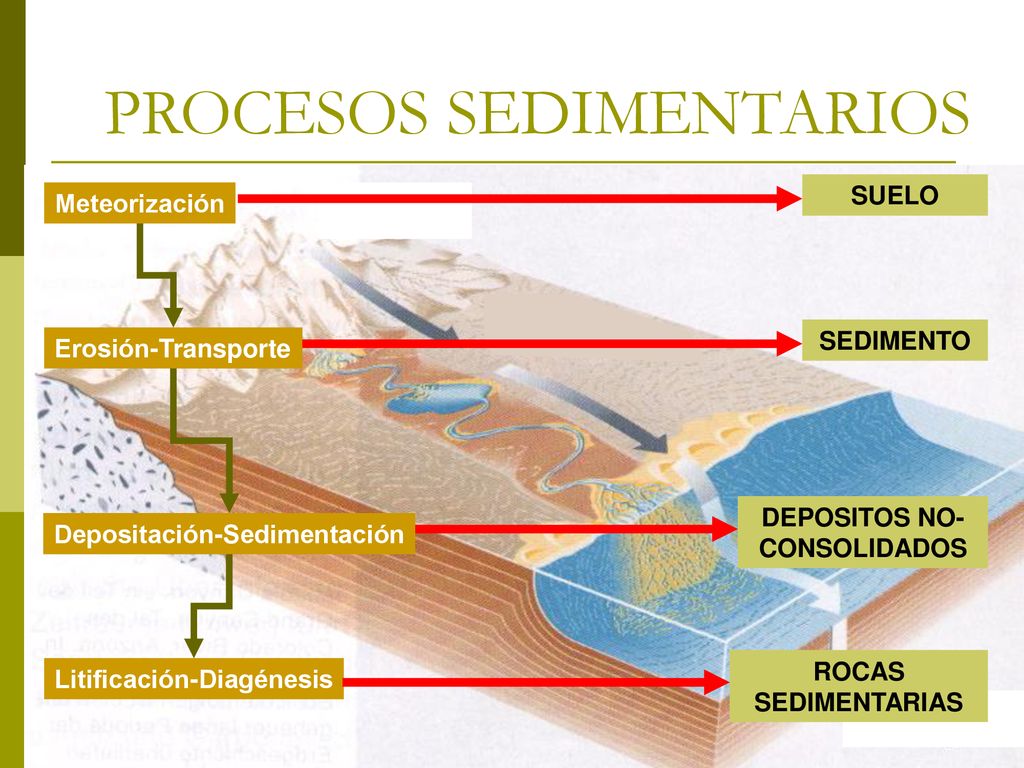

37 DEPOSITOS NO-CONSOLIDADOS
PROCESOS SEDIMENTARIOS SUELO Meteorización SEDIMENTO Erosión-Transporte DEPOSITOS NO-CONSOLIDADOS Depositación-Sedimentación ROCAS SEDIMENTARIAS Litificación-Diagénesis

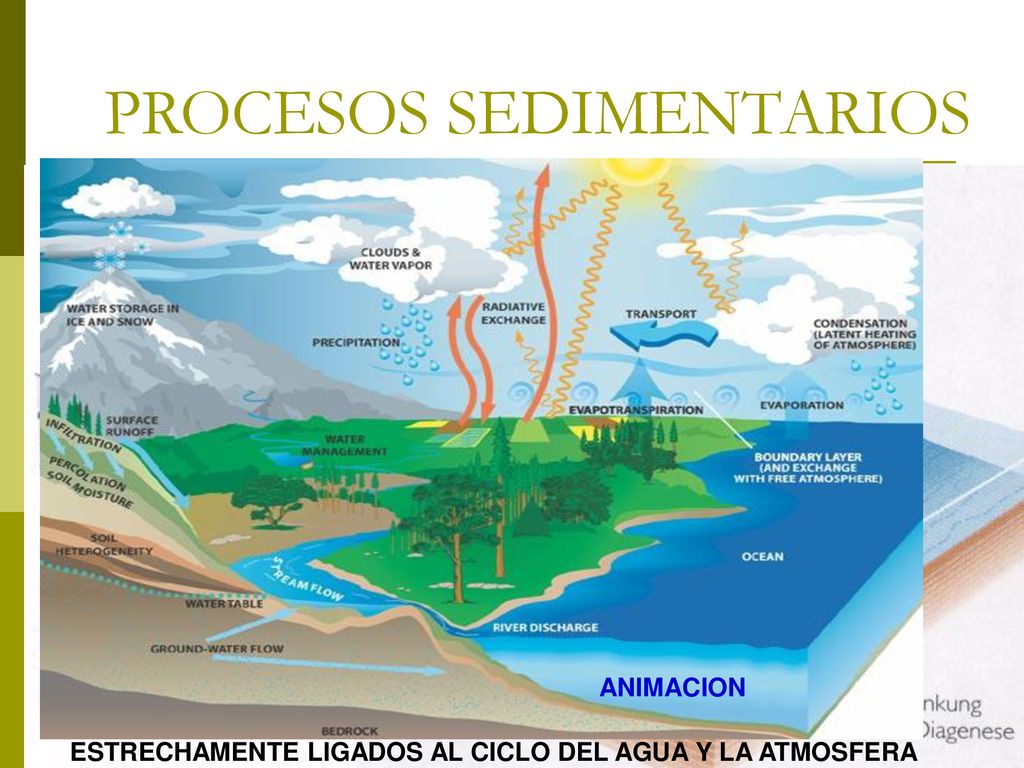

38 ESTRECHAMENTE LIGADOS AL CICLO DEL AGUA Y LA ATMOSFERA
PROCESOS SEDIMENTARIOS ANIMACION ESTRECHAMENTE LIGADOS AL CICLO DEL AGUA Y LA ATMOSFERA
