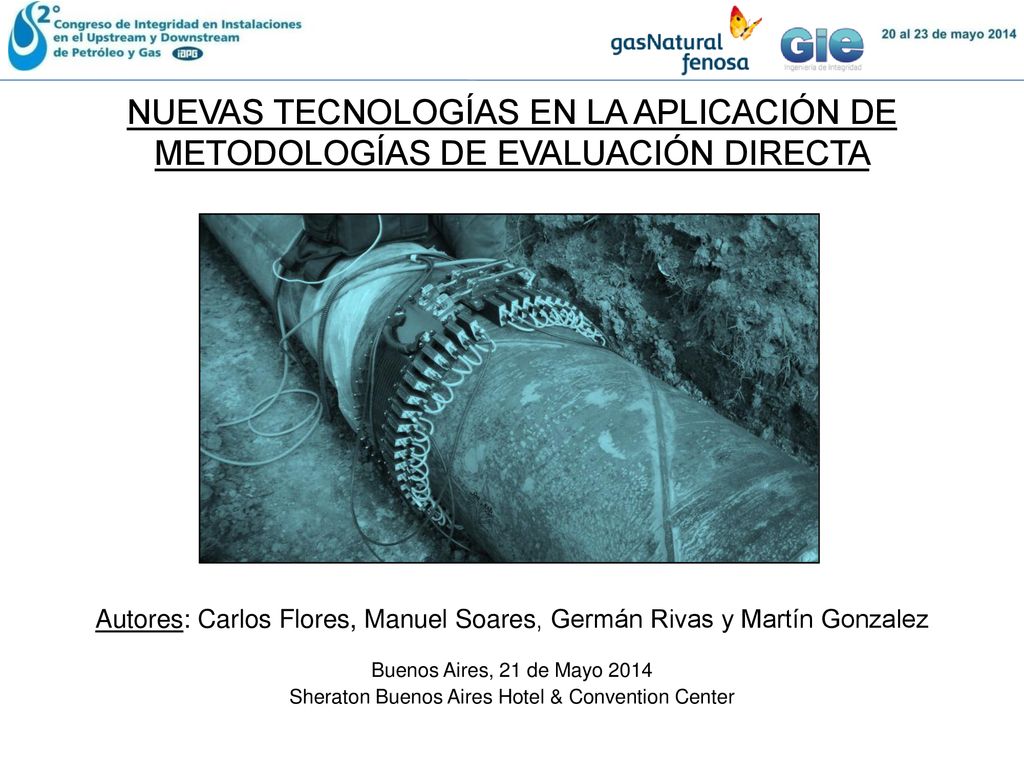

1 NUEVAS TECNOLOGÍAS EN LA APLICACIÓN DE METODOLOGÍAS DE EVALUACIÓN DIRECTA
Autores: Carlos Flores, Manuel Soares, Germán Rivas y Martín Gonzalez Buenos Aires, 21 de Mayo 2014 Sheraton Buenos Aires Hotel & Convention Center

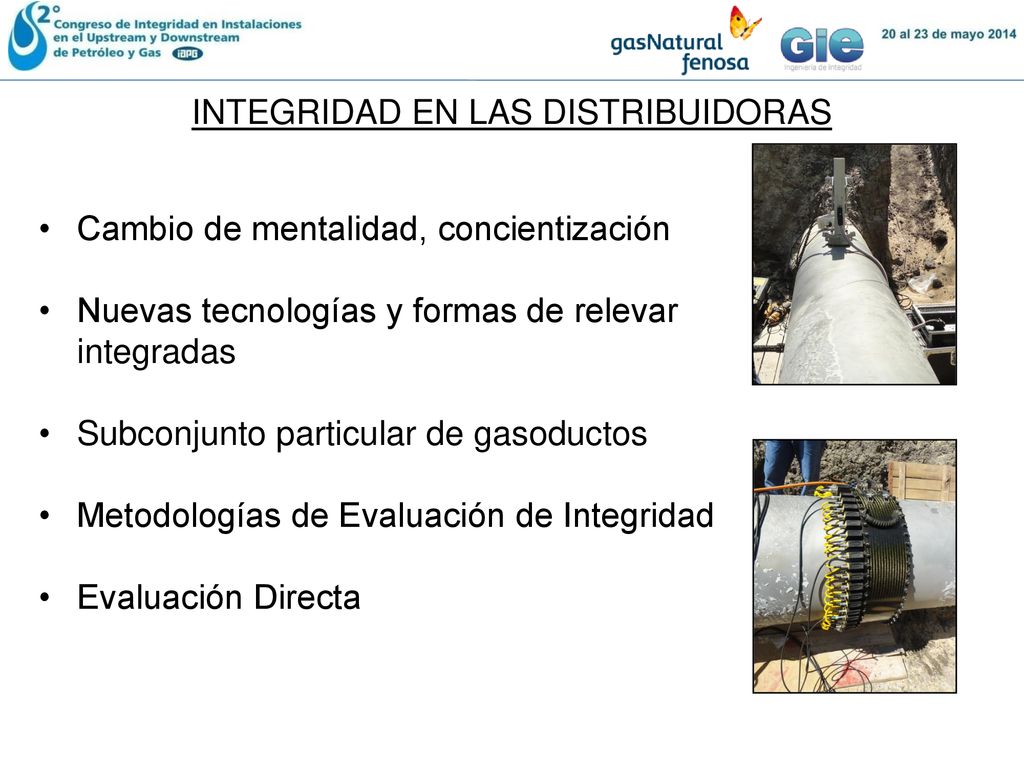

2 INTEGRIDAD EN LAS DISTRIBUIDORAS
Cambio de mentalidad, concientización Nuevas tecnologías y formas de relevar integradas Subconjunto particular de gasoductos Metodologías de Evaluación de Integridad Evaluación Directa

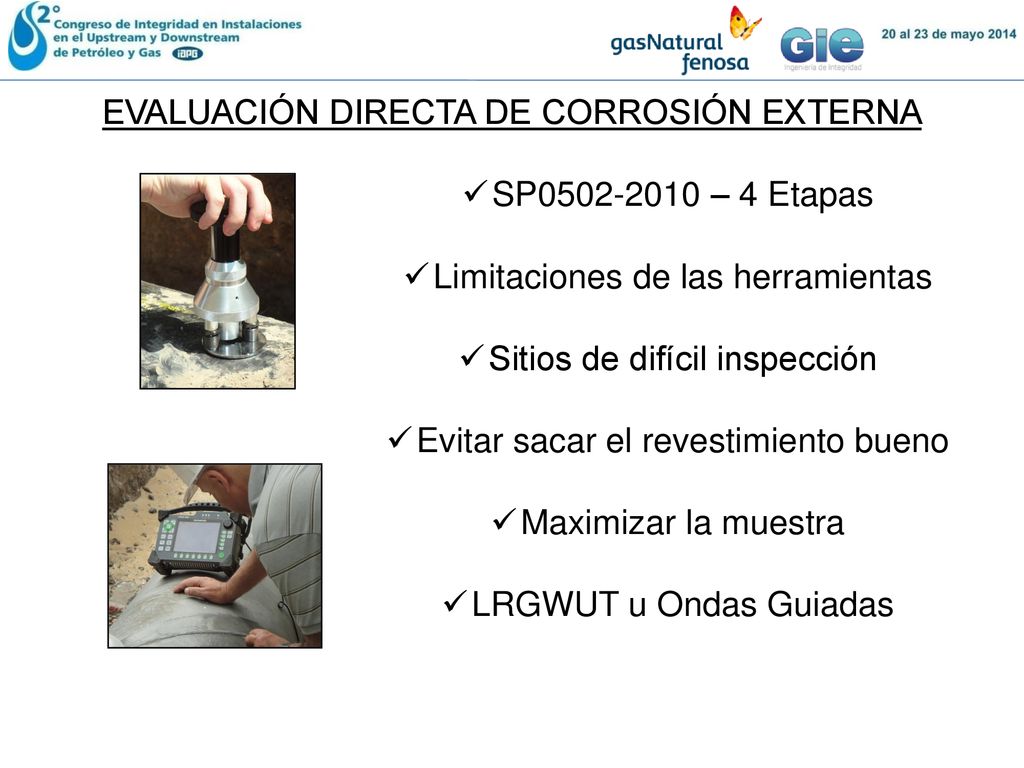

3 EVALUACIÓN DIRECTA DE CORROSIÓN EXTERNA SP0502-2010 – 4 Etapas
Limitaciones de las herramientas Sitios de difícil inspección Evitar sacar el revestimiento bueno Maximizar la muestra LRGWUT u Ondas Guiadas

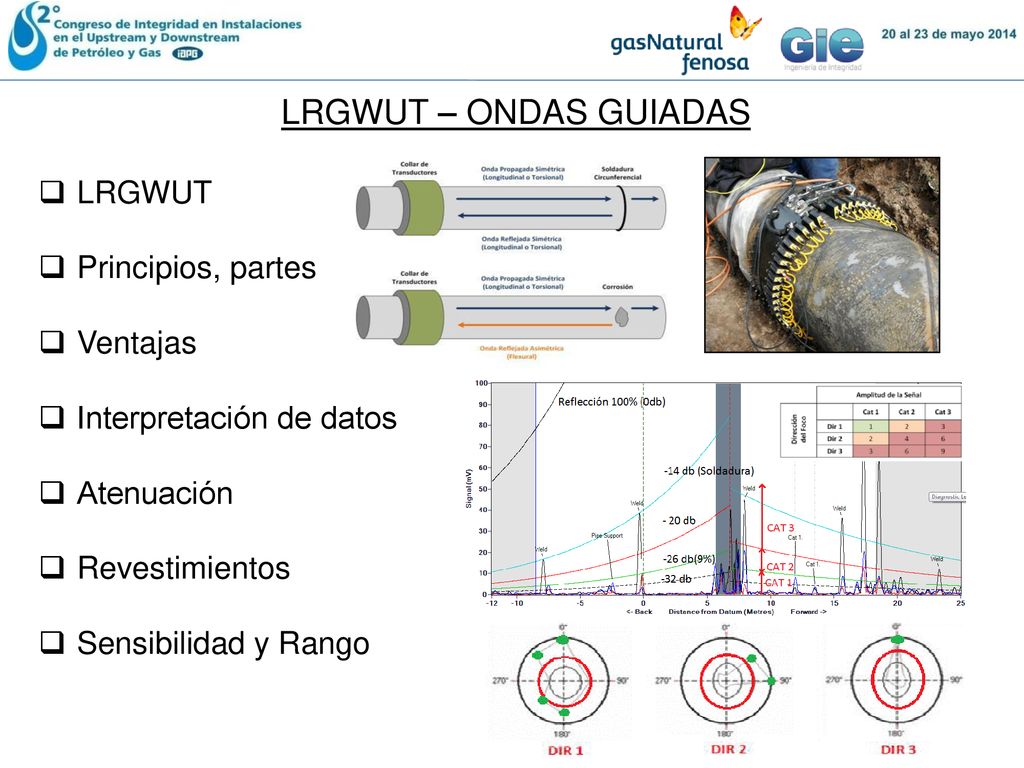

4 LRGWUT – ONDAS GUIADAS LRGWUT Principios, partes Ventajas
Interpretación de datos Atenuación Revestimientos Sensibilidad y Rango

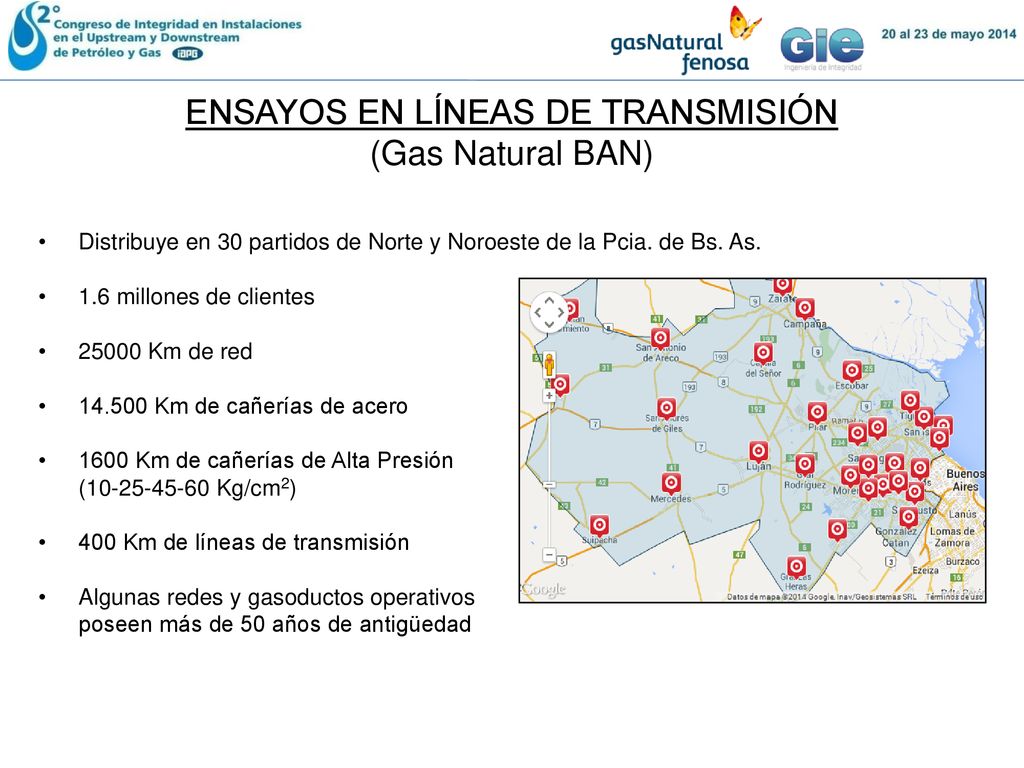

5 ENSAYOS EN LÍNEAS DE TRANSMISIÓN
(Gas Natural BAN) Distribuye en 30 partidos de Norte y Noroeste de la Pcia. de Bs. As. 1.6 millones de clientes 25000 Km de red Km de cañerías de acero 1600 Km de cañerías de Alta Presión ( Kg/cm2) 400 Km de líneas de transmisión Algunas redes y gasoductos operativos poseen más de 50 años de antigüedad

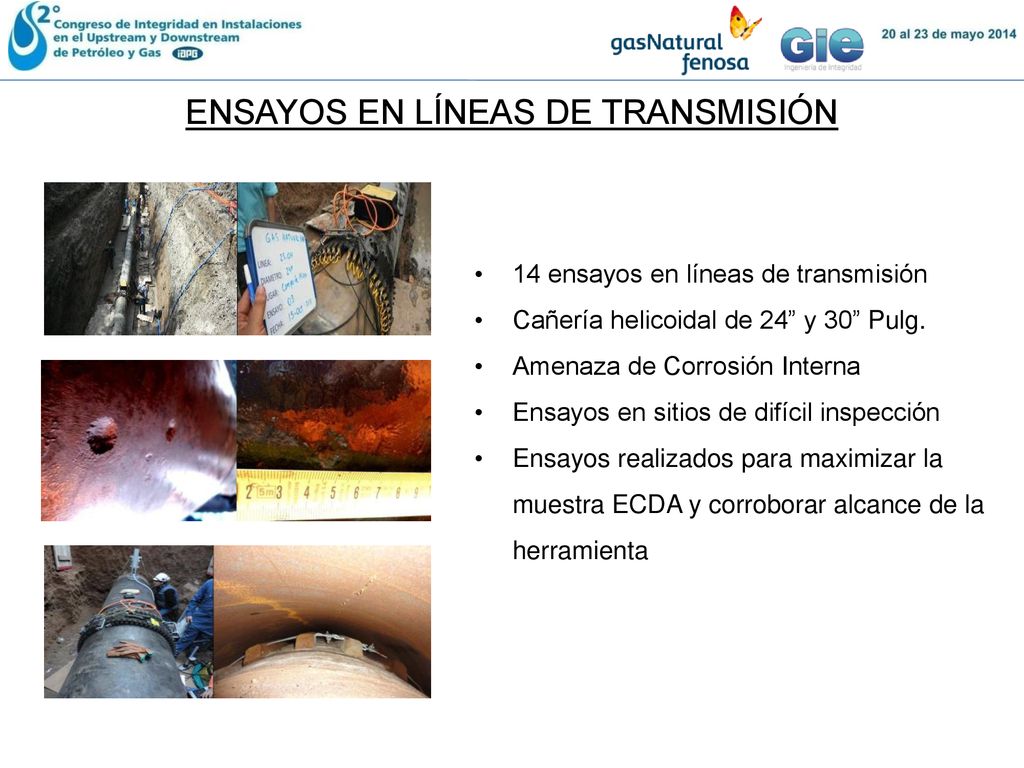

6 ENSAYOS EN LÍNEAS DE TRANSMISIÓN
Cañería helicoidal de 24” y 30” Pulg. Amenaza de Corrosión Interna Ensayos en sitios de difícil inspección Ensayos realizados para maximizar la muestra ECDA y corroborar alcance de la herramienta

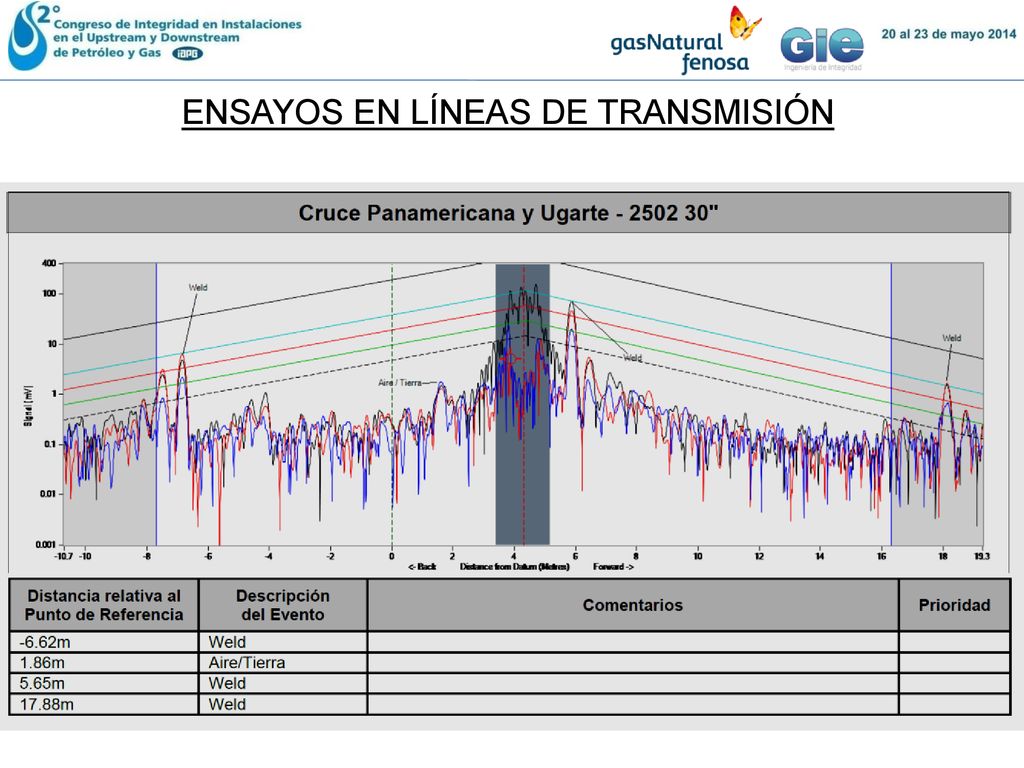

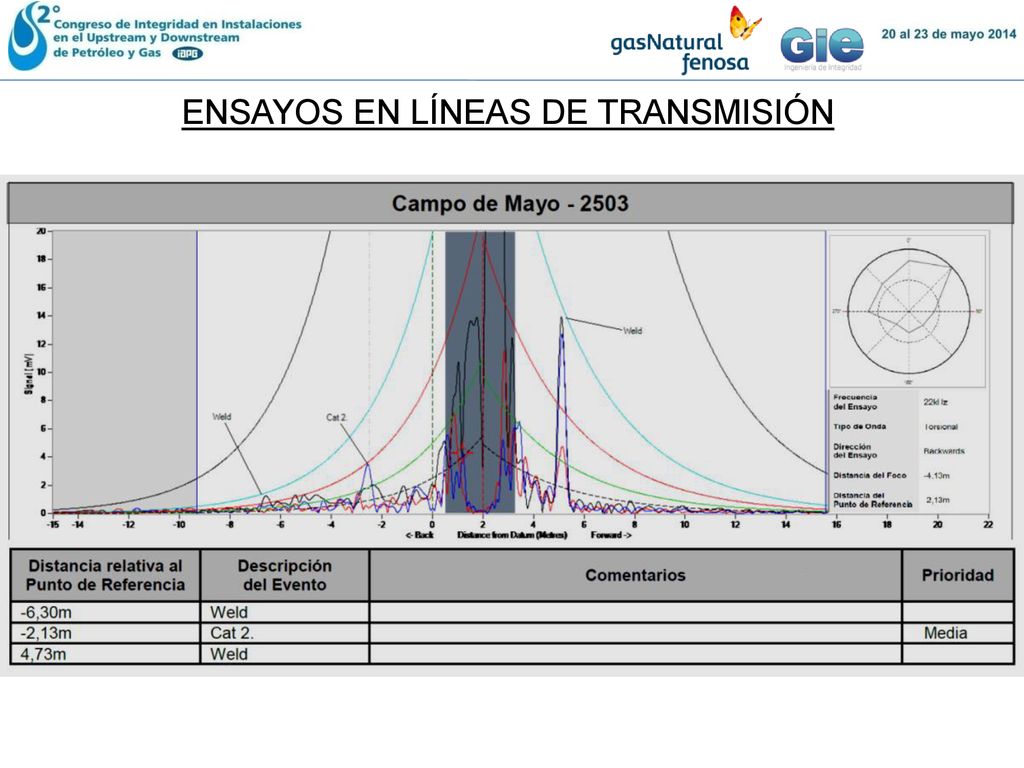

7 ENSAYOS EN LÍNEAS DE TRANSMISIÓN

8 ENSAYOS EN LÍNEAS DE TRANSMISIÓN

9 ENSAYOS EN LÍNEAS DE TRANSMISIÓN

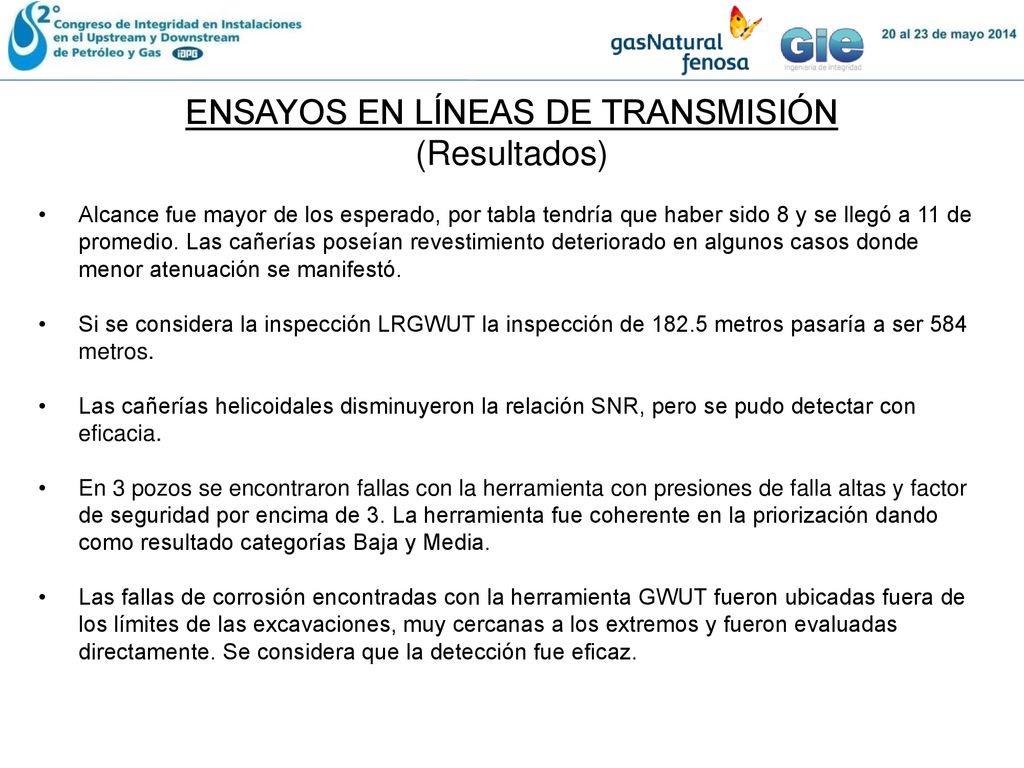

(Resultados) Alcance fue mayor de los esperado, por tabla tendría que haber sido 8 y se llegó a 11 de promedio. Las cañerías poseían revestimiento deteriorado en algunos casos donde menor atenuación se manifestó. Si se considera la inspección LRGWUT la inspección de metros pasaría a ser 584 metros. Las cañerías helicoidales disminuyeron la relación SNR, pero se pudo detectar con eficacia. En 3 pozos se encontraron fallas con la herramienta con presiones de falla altas y factor de seguridad por encima de 3. La herramienta fue coherente en la priorización dando como resultado categorías Baja y Media. Las fallas de corrosión encontradas con la herramienta GWUT fueron ubicadas fuera de los límites de las excavaciones, muy cercanas a los extremos y fueron evaluadas directamente. Se considera que la detección fue eficaz.

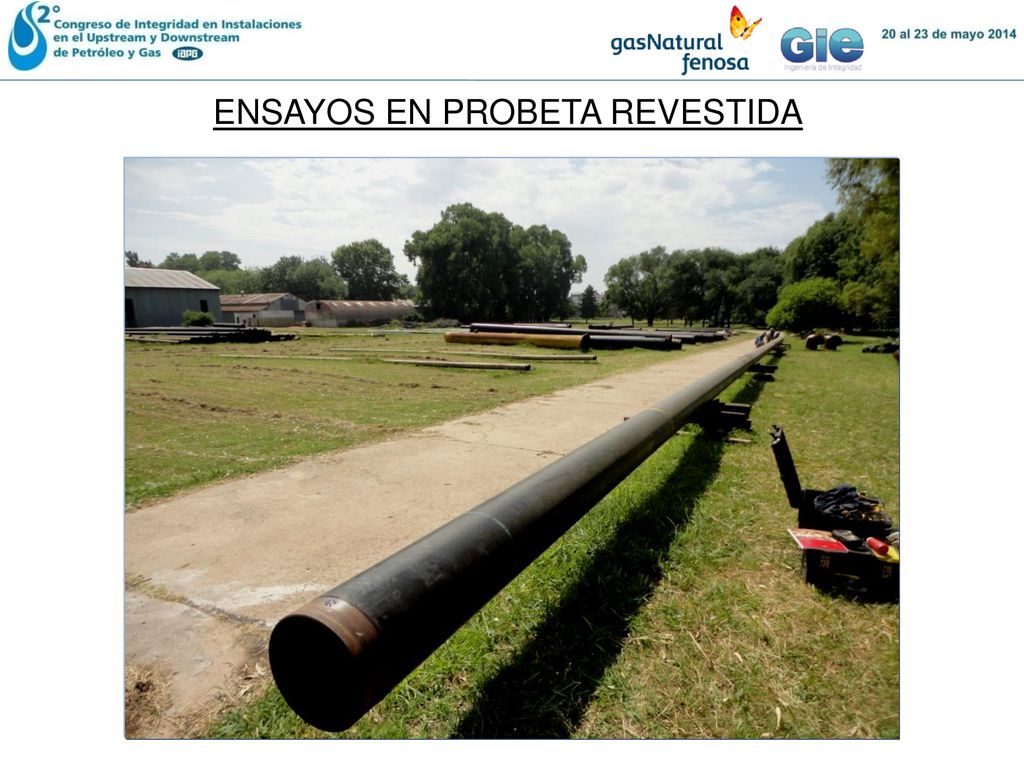

10 ENSAYOS EN PROBETA REVESTIDA

11 ENSAYOS EN PROBETA REVESTIDA
56x22 60x2 78x22 73x2 280x52 73x100

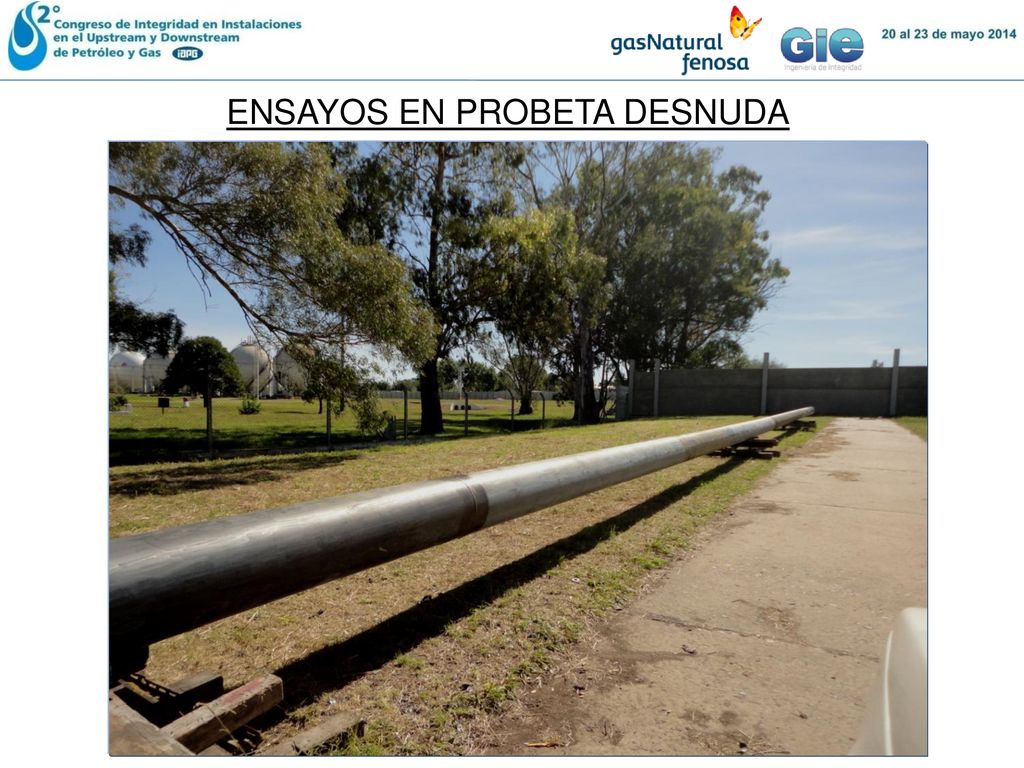

12 ENSAYOS EN PROBETA DESNUDA

13 ENSAYOS EN PROBETA DESNUDA
162x2 3x72 180x125 450x2

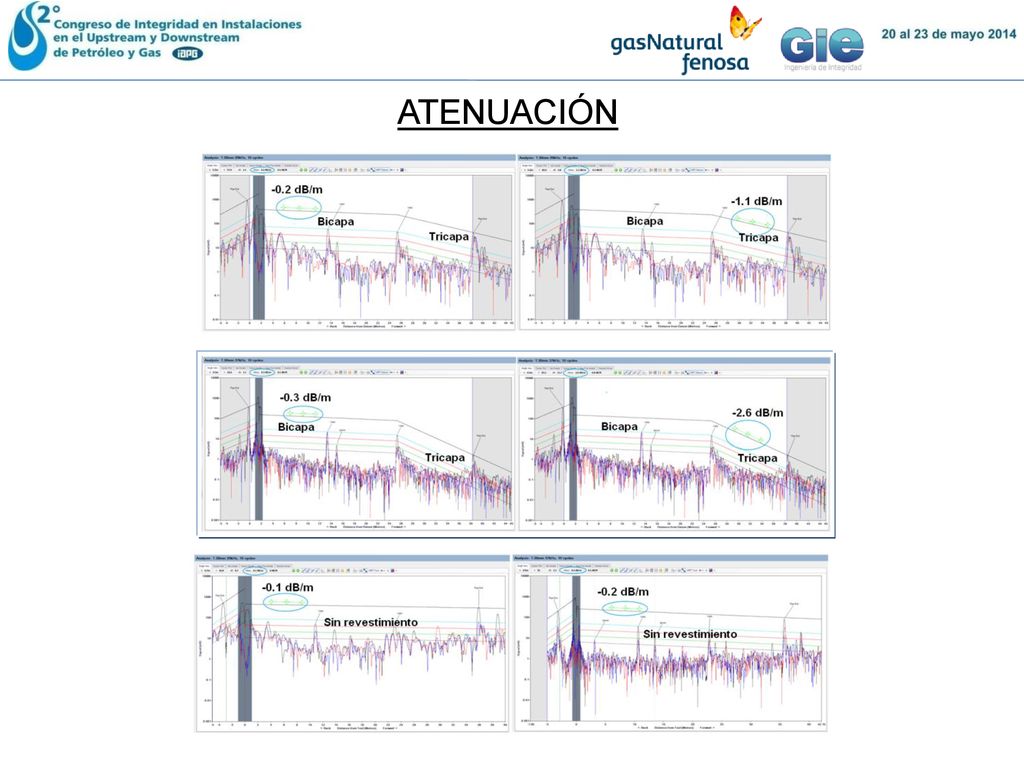

14 ATENUACIÓN

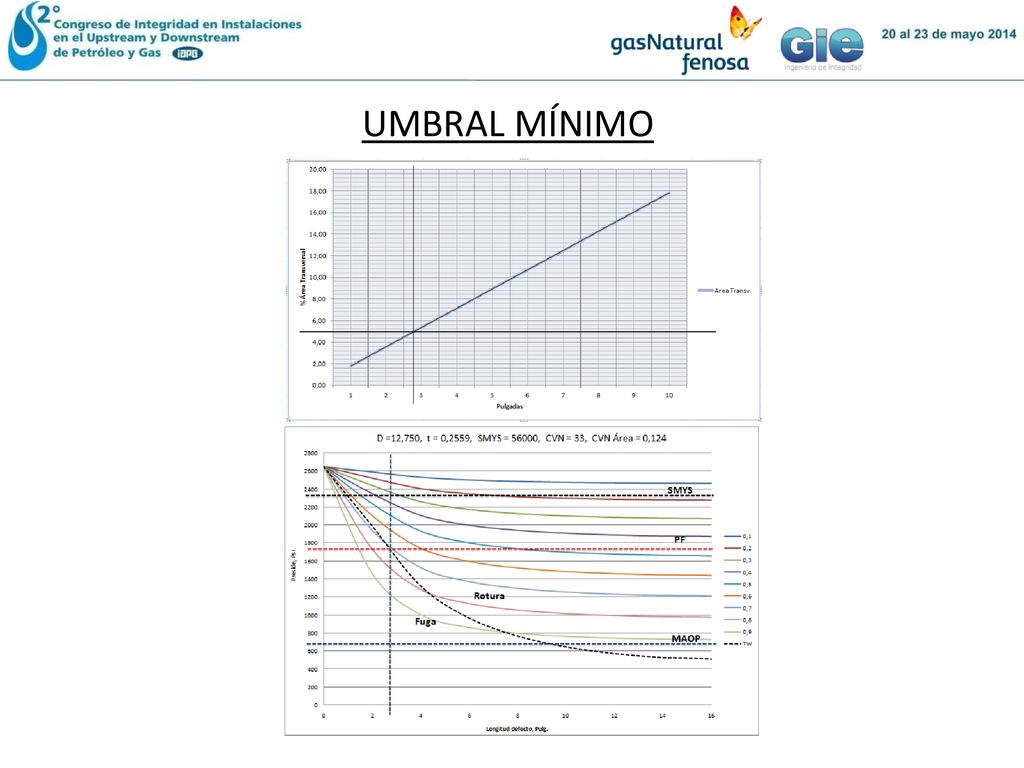

15 UMBRAL MÍNIMO

16 UMBRAL MÍNIMO PARA REVISIÓN - PST

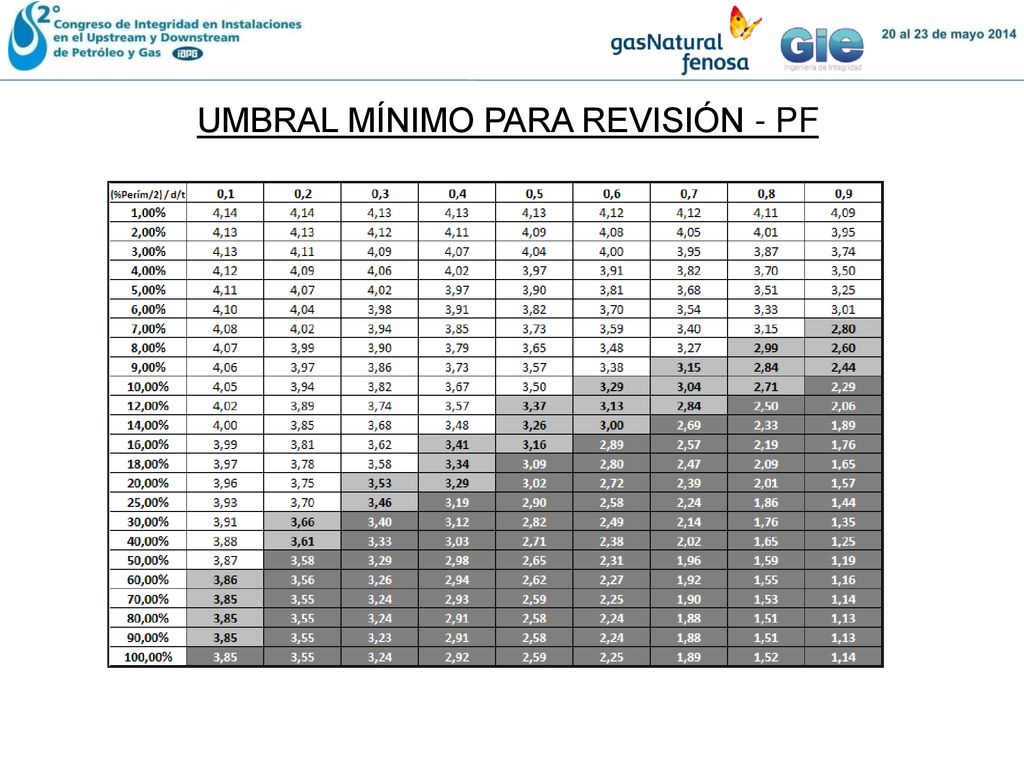

17 UMBRAL MÍNIMO PARA REVISIÓN - PF

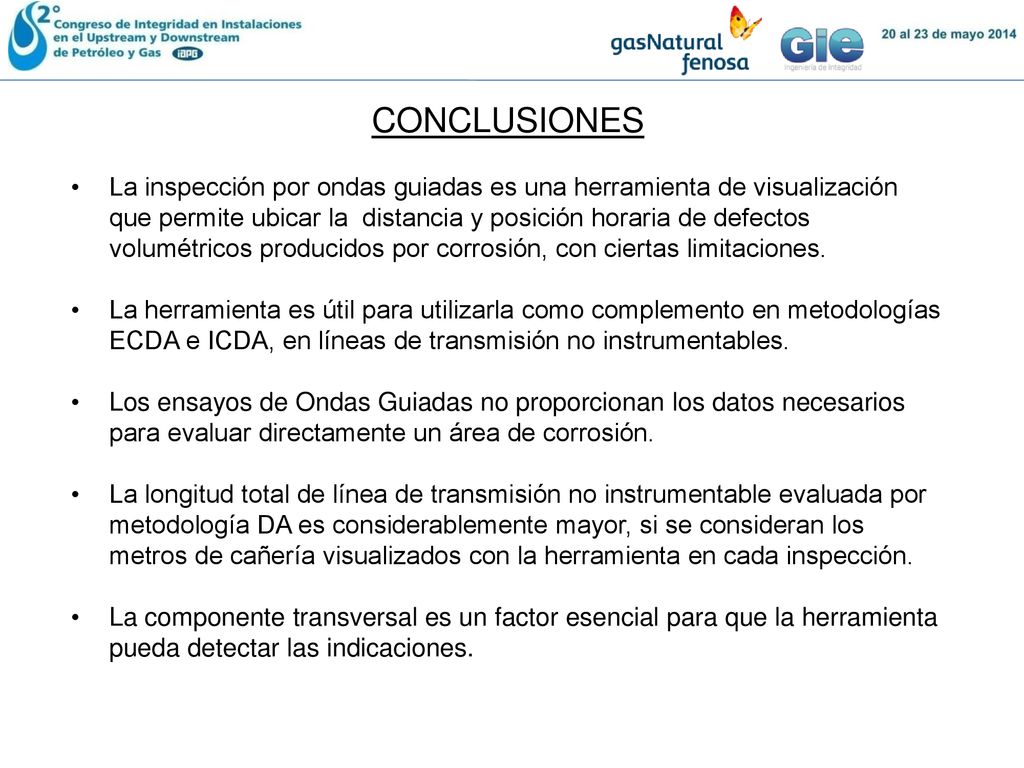

18 CONCLUSIONES La inspección por ondas guiadas es una herramienta de visualización que permite ubicar la distancia y posición horaria de defectos volumétricos producidos por corrosión, con ciertas limitaciones. La herramienta es útil para utilizarla como complemento en metodologías ECDA e ICDA, en líneas de transmisión no instrumentables. Los ensayos de Ondas Guiadas no proporcionan los datos necesarios para evaluar directamente un área de corrosión. La longitud total de línea de transmisión no instrumentable evaluada por metodología DA es considerablemente mayor, si se consideran los metros de cañería visualizados con la herramienta en cada inspección. La componente transversal es un factor esencial para que la herramienta pueda detectar las indicaciones.

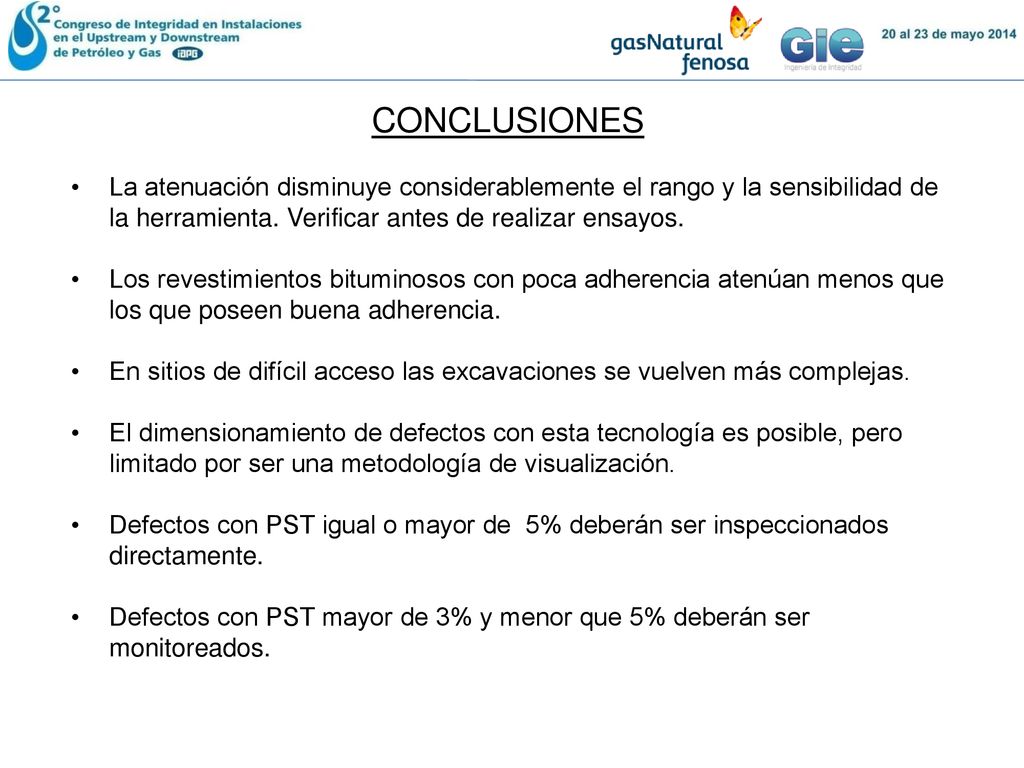

19 CONCLUSIONES La atenuación disminuye considerablemente el rango y la sensibilidad de la herramienta. Verificar antes de realizar ensayos. Los revestimientos bituminosos con poca adherencia atenúan menos que los que poseen buena adherencia. En sitios de difícil acceso las excavaciones se vuelven más complejas. El dimensionamiento de defectos con esta tecnología es posible, pero limitado por ser una metodología de visualización. Defectos con PST igual o mayor de 5% deberán ser inspeccionados directamente. Defectos con PST mayor de 3% y menor que 5% deberán ser monitoreados.

20 FIN.
