Laboratorio #3
2

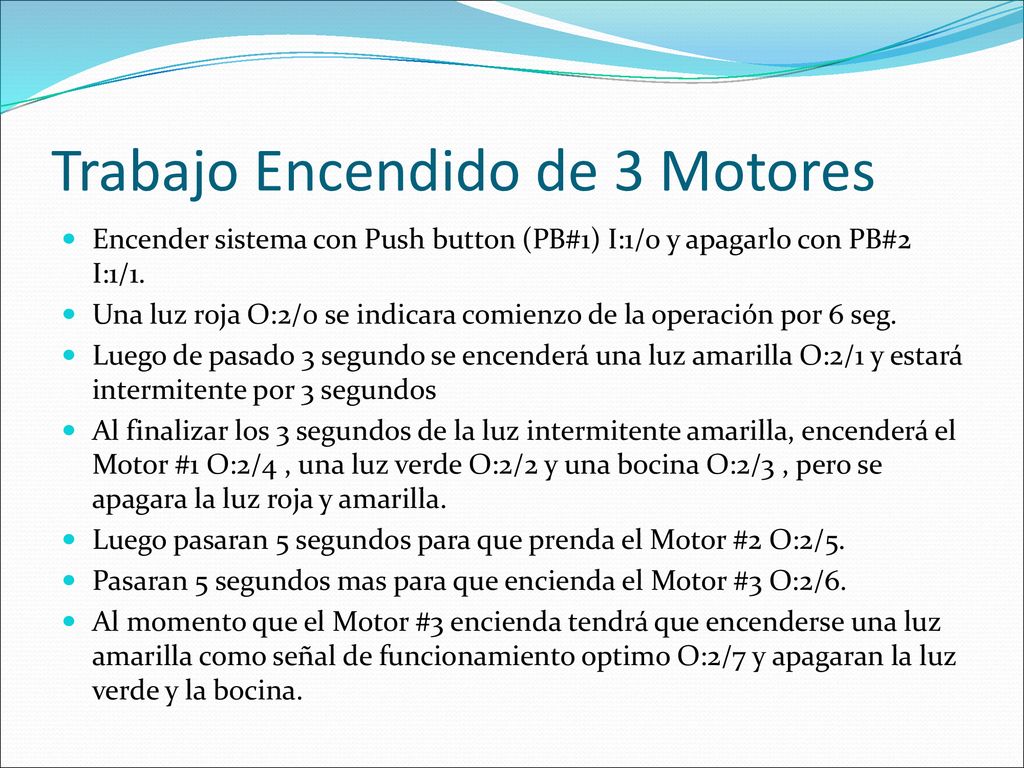

Trabajo Encendido de 3 Motores
Encender sistema con Push button (PB#1) I:1/0 y apagarlo con PB#2 I:1/1. Una luz roja O:2/0 se indicara comienzo de la operación por 6 seg. Luego de pasado 3 segundo se encenderá una luz amarilla O:2/1 y estará intermitente por 3 segundos Al finalizar los 3 segundos de la luz intermitente amarilla, encenderá el Motor #1 O:2/4 , una luz verde O:2/2 y una bocina O:2/3 , pero se apagara la luz roja y amarilla. Luego pasaran 5 segundos para que prenda el Motor #2 O:2/5. Pasaran 5 segundos mas para que encienda el Motor #3 O:2/6. Al momento que el Motor #3 encienda tendrá que encenderse una luz amarilla como señal de funcionamiento optimo O:2/7 y apagaran la luz verde y la bocina.
3

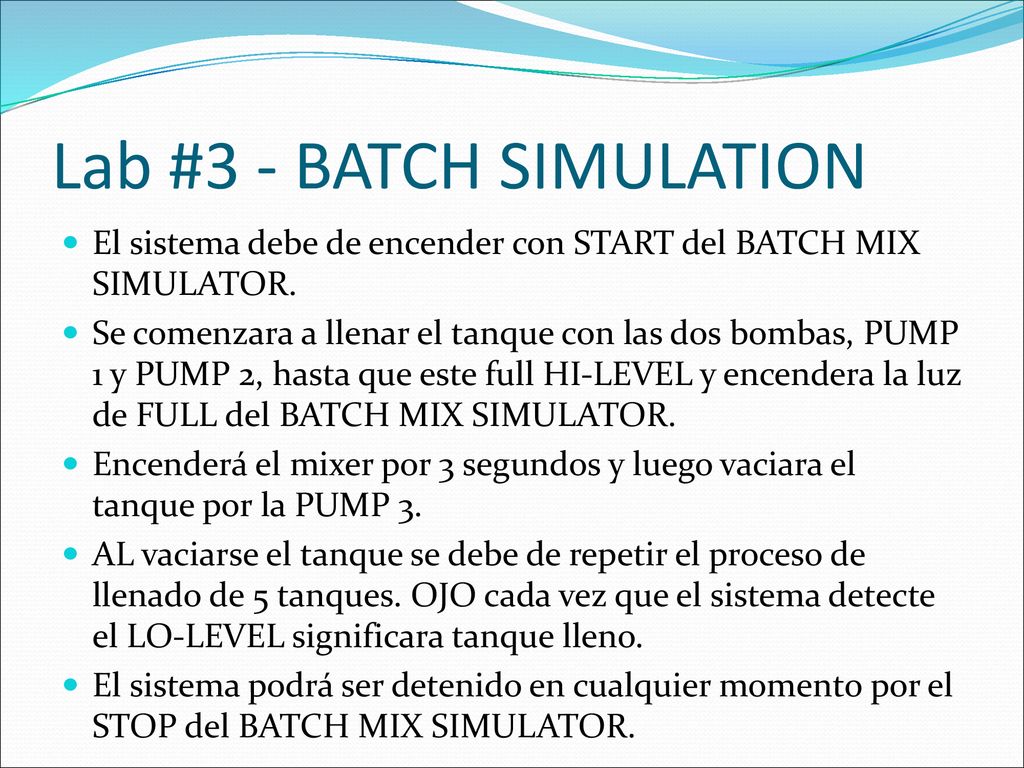

Lab #3 - BATCH SIMULATION
El sistema debe de encender con START del BATCH MIX SIMULATOR. Se comenzara a llenar el tanque con las dos bombas, PUMP 1 y PUMP 2, hasta que este full HI-LEVEL y encendera la luz de FULL del BATCH MIX SIMULATOR. Encenderá el mixer por 3 segundos y luego vaciara el tanque por la PUMP 3. AL vaciarse el tanque se debe de repetir el proceso de llenado de 5 tanques. OJO cada vez que el sistema detecte el LO-LEVEL significara tanque lleno. El sistema podrá ser detenido en cualquier momento por el STOP del BATCH MIX SIMULATOR.
