Comunicaciones basadas en HAPs (High Altitude Platforms)

Presentación del tema: "Comunicaciones basadas en HAPs (High Altitude Platforms)"— Transcripción de la presentación:

1 Comunicaciones basadas en HAPs (High Altitude Platforms)

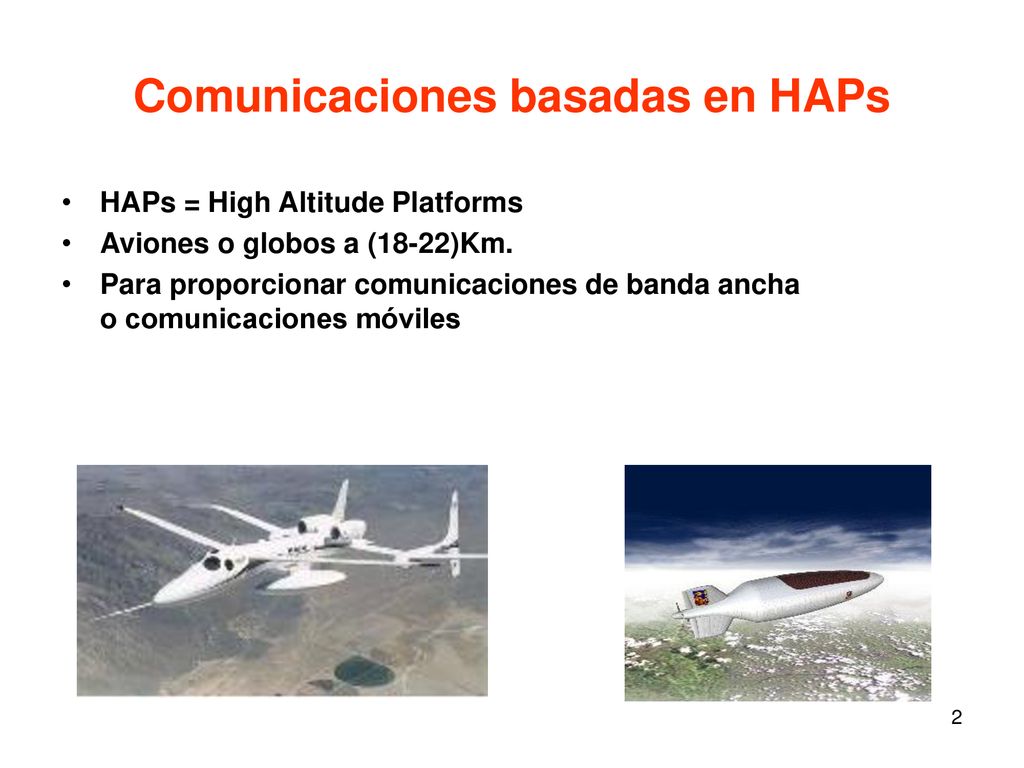

2 Comunicaciones basadas en HAPs
HAPs = High Altitude Platforms Aviones o globos a (18-22)Km. Para proporcionar comunicaciones de banda ancha o comunicaciones móviles

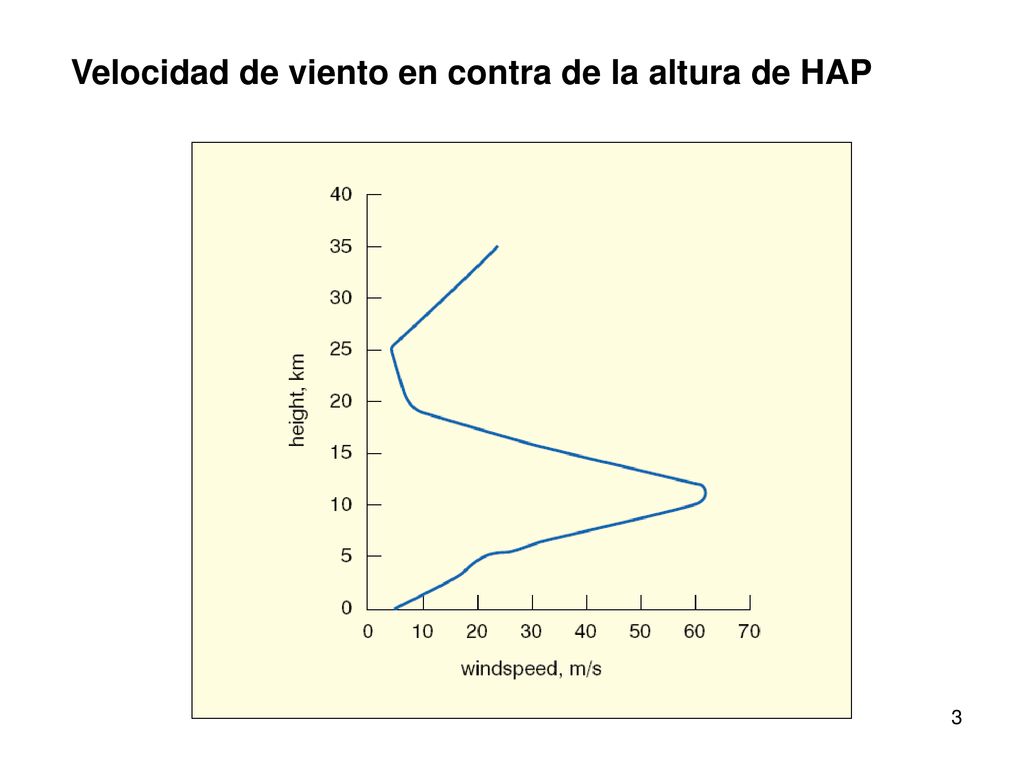

3 Velocidad de viento en contra de la altura de HAP

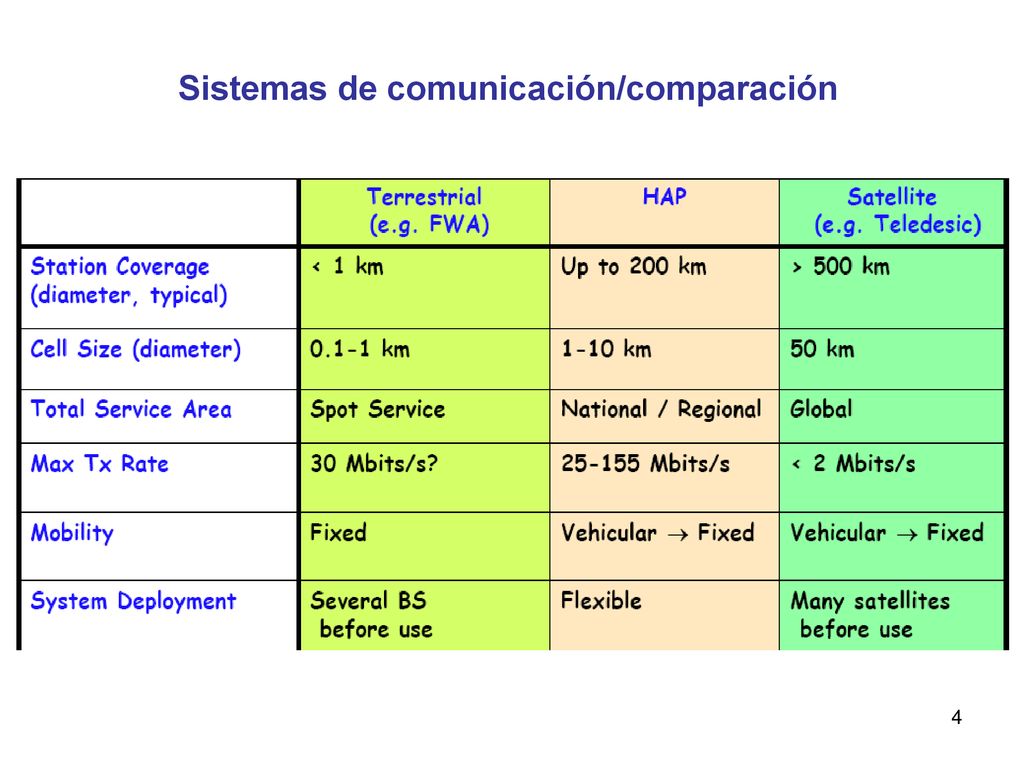

4 Sistemas de comunicación/comparación

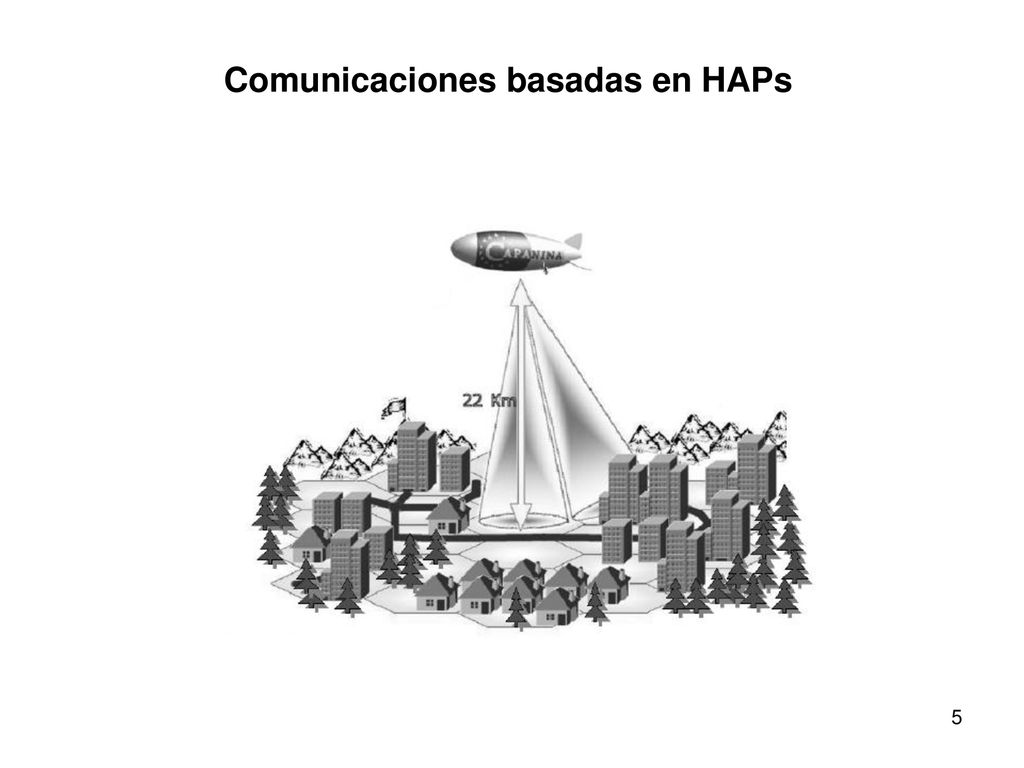

5 Comunicaciones basadas en HAPs

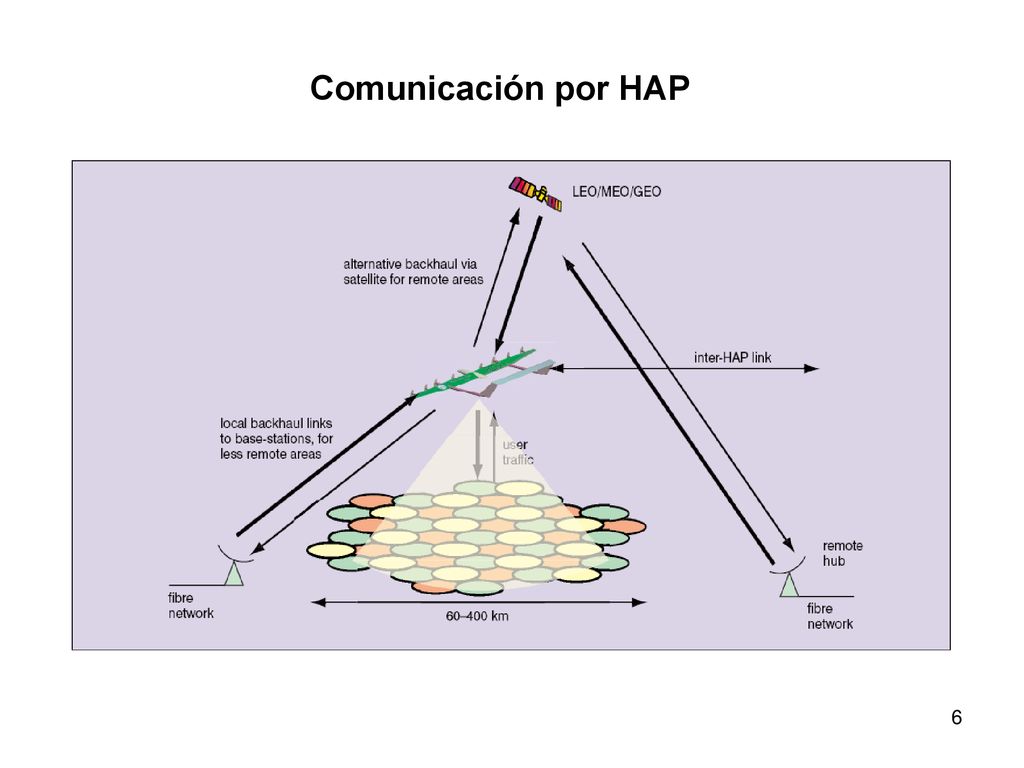

6 Comunicación por HAP

7 Celdas en comunicaciones por HAPs
La celda central es circular. El resto de las celdas es elíptico.

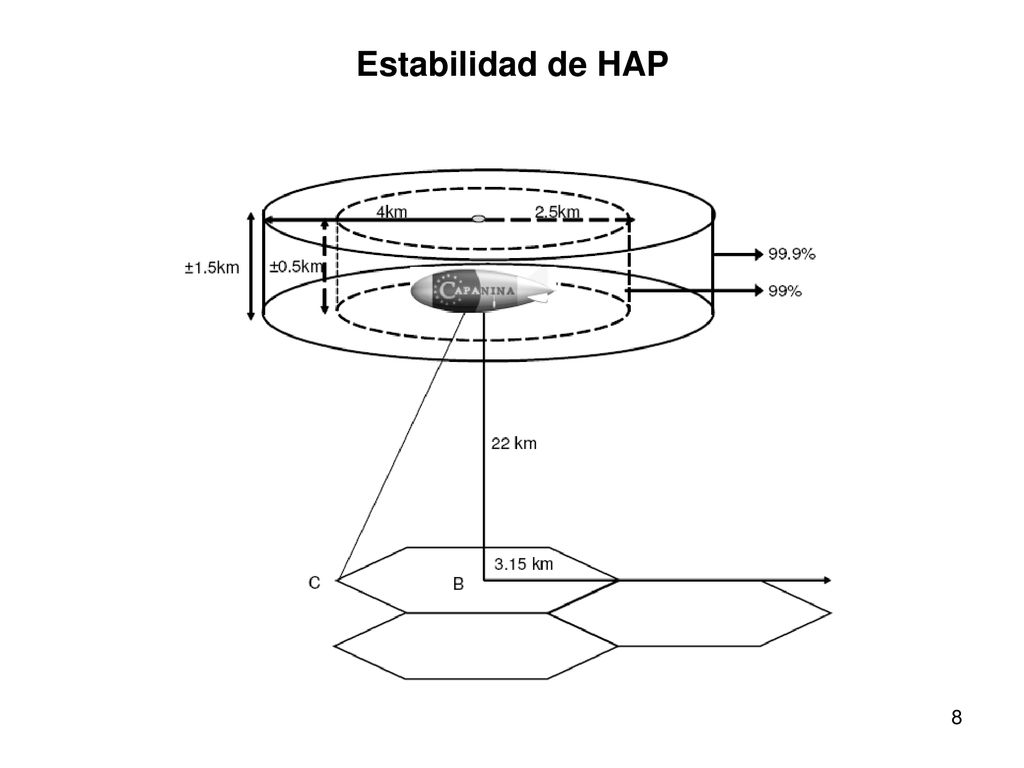

8 Estabilidad de HAP

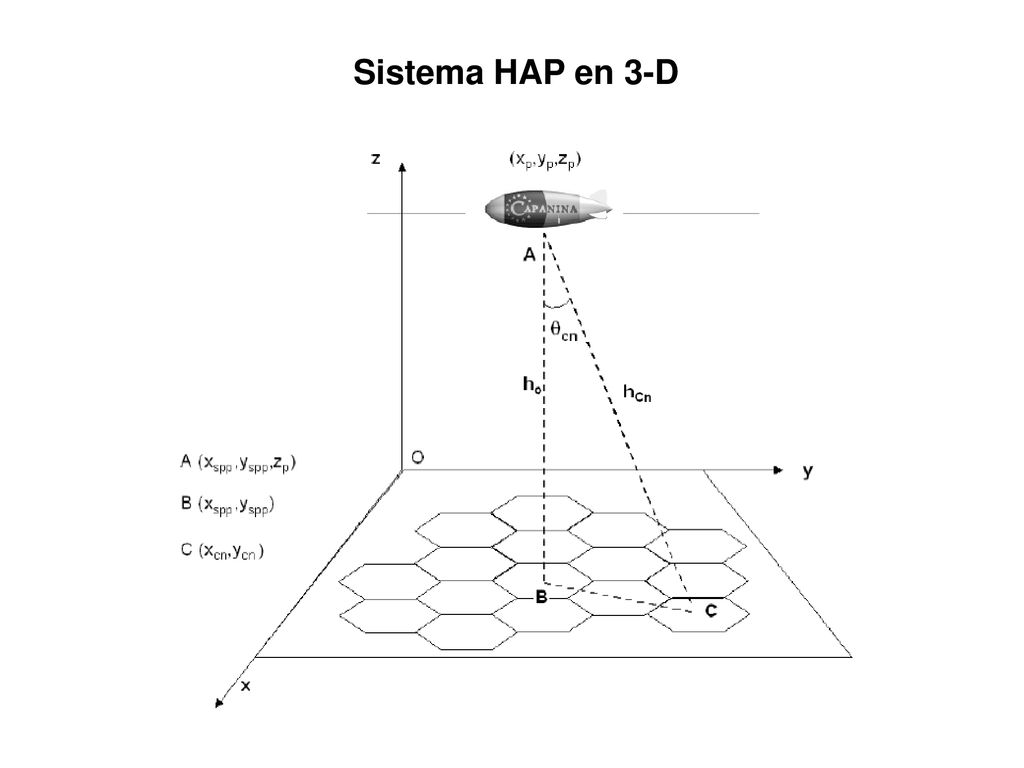

9 Sistema HAP en 3-D

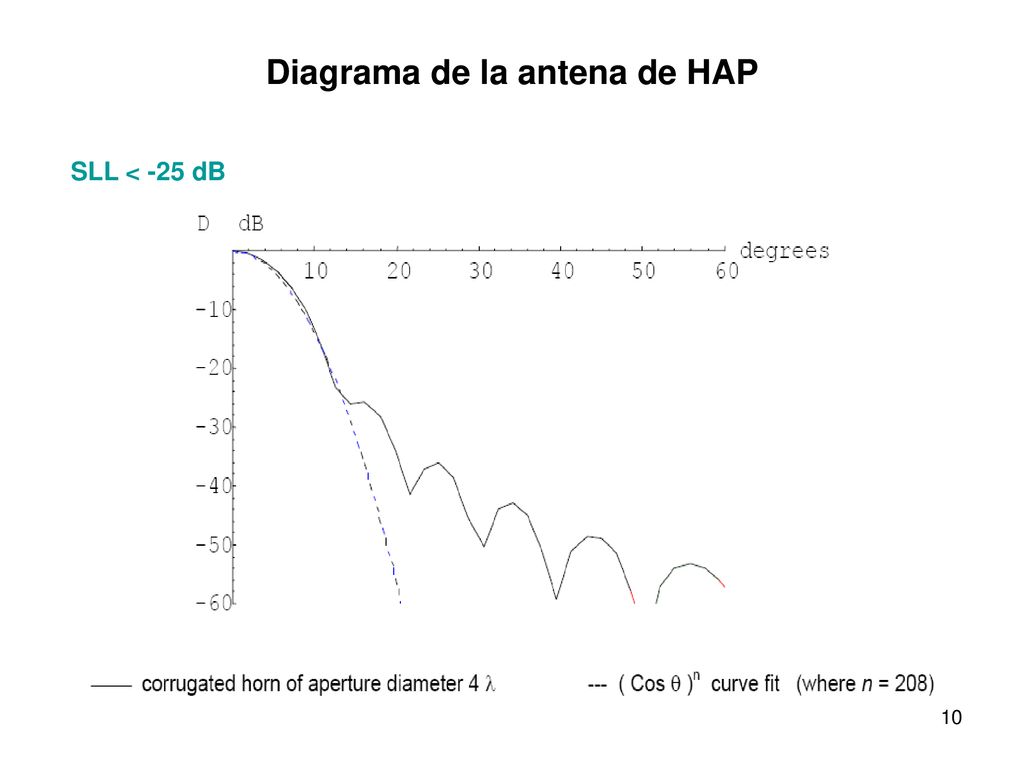

10 Diagrama de la antena de HAP
SLL < -25 dB

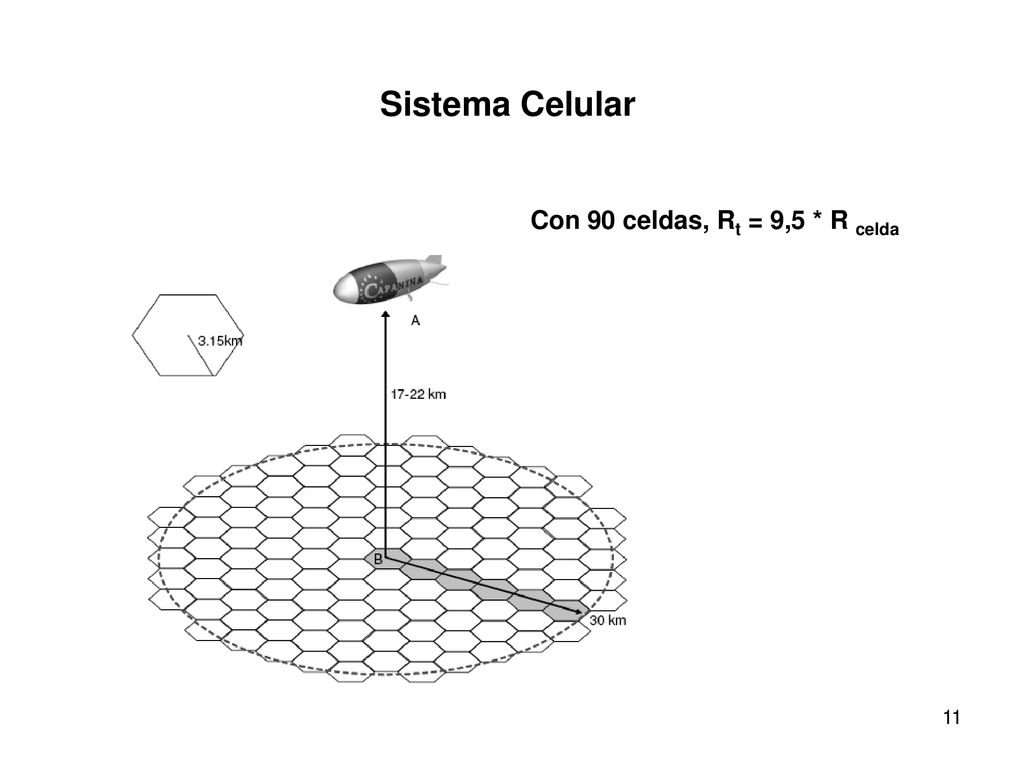

11 Sistema Celular Con 90 celdas, Rt = 9,5 * R celda

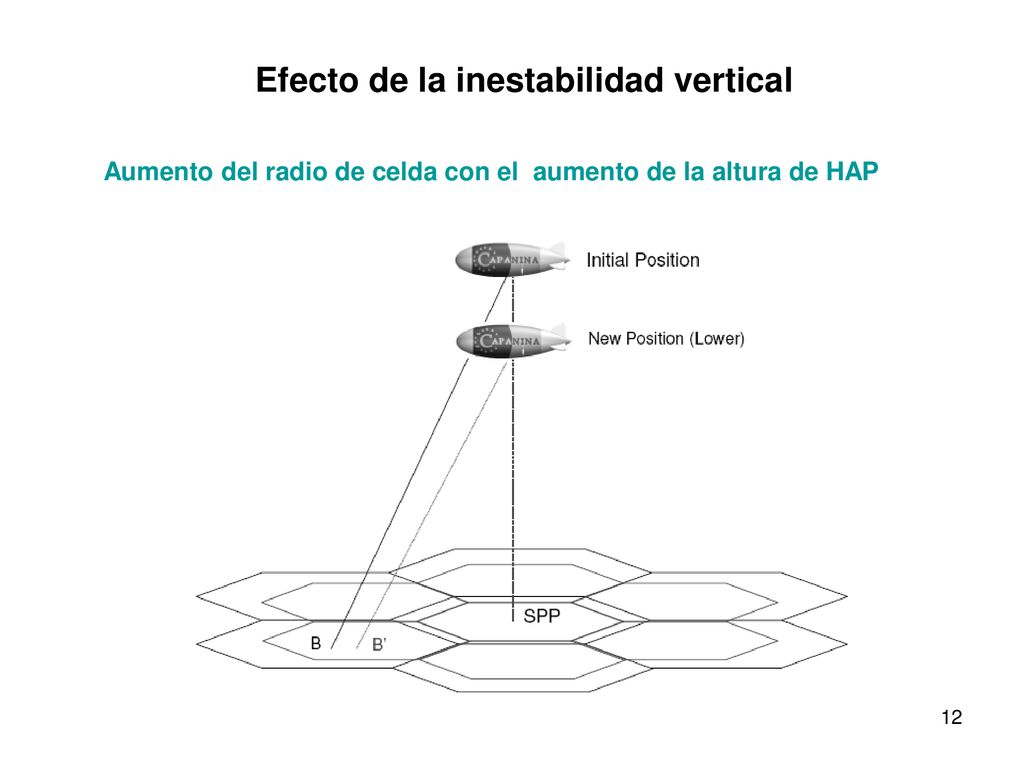

12 Efecto de la inestabilidad vertical
Aumento del radio de celda con el aumento de la altura de HAP

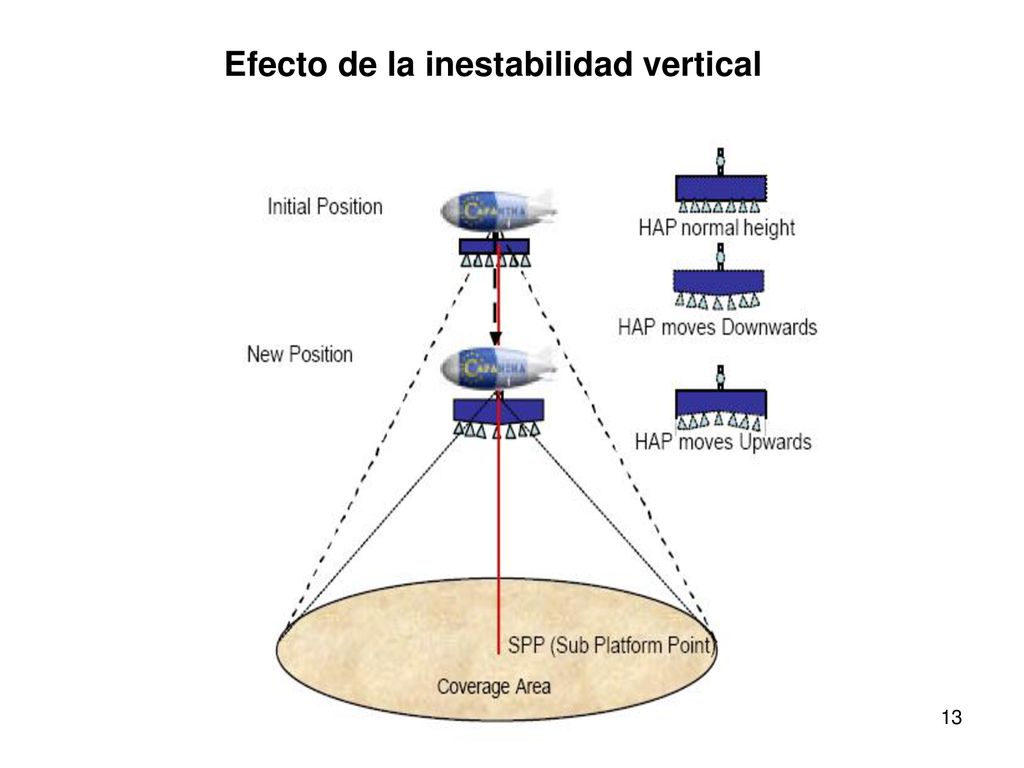

13 Efecto de la inestabilidad vertical

14 Geometría de interferencia
Para una sola celda interferente S/I (dB) = Gant(o) - Gant(j) Para más que una celda interferente S/I (dB)= 10 log10 [g(o) / Σg(j)] G = ganancia en dB g = ganancia en números naturales

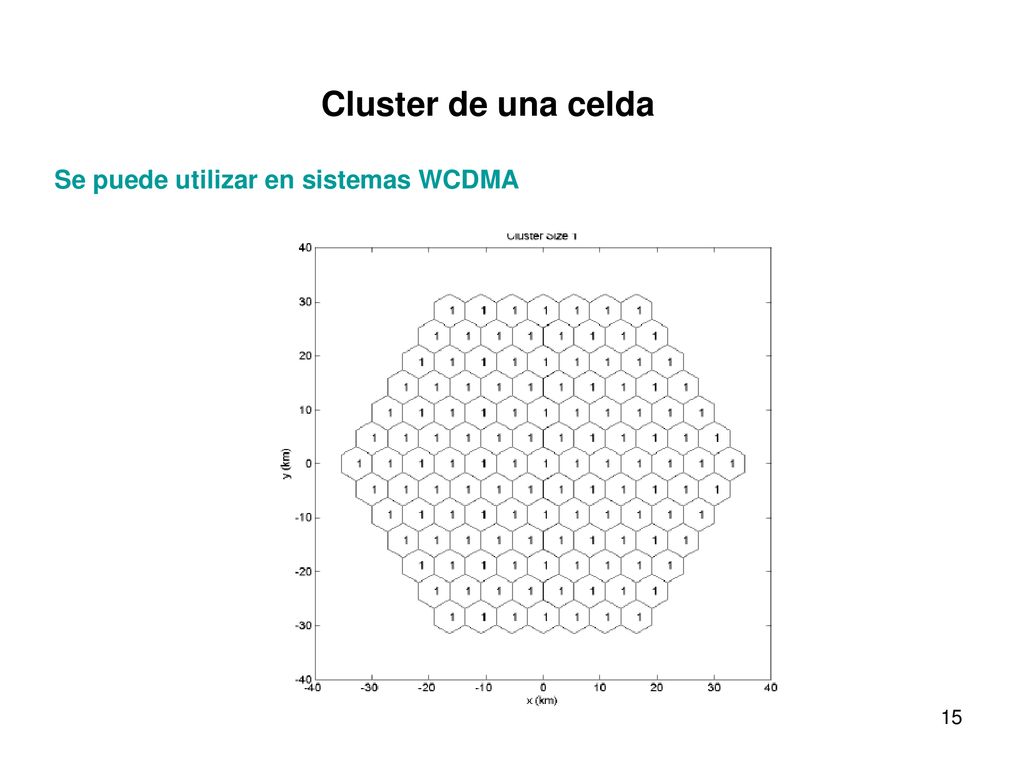

15 Cluster de una celda Se puede utilizar en sistemas WCDMA

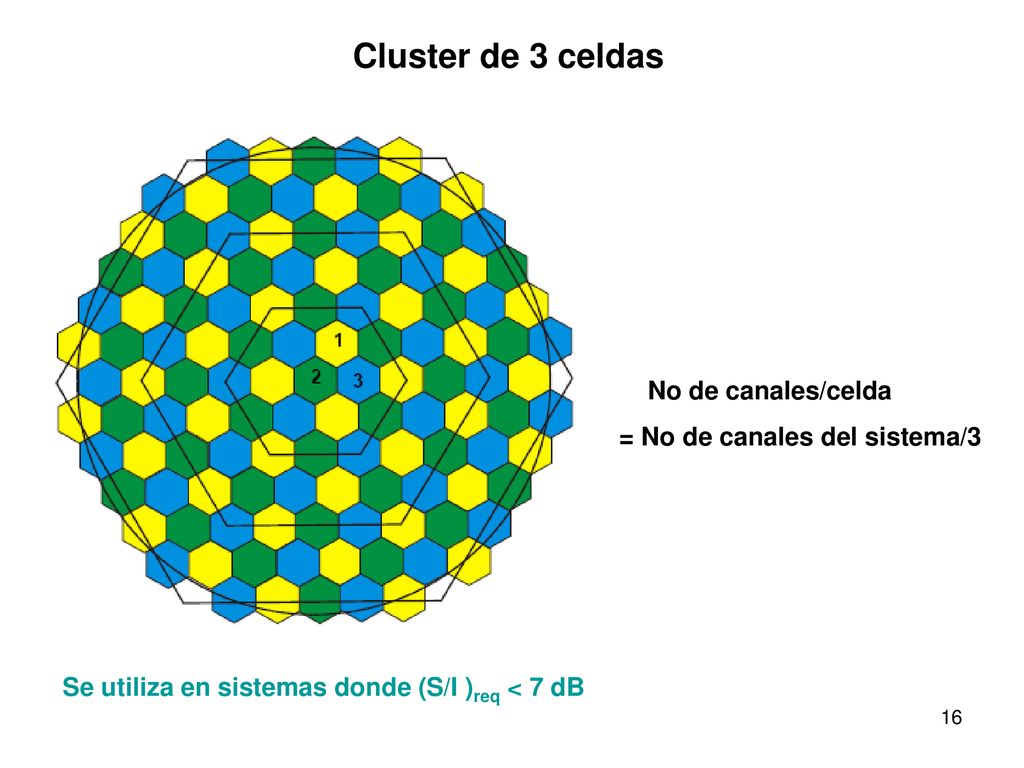

16 Cluster de 3 celdas No de canales/celda = No de canales del sistema/3
Se utiliza en sistemas donde (S/I )req < 7 dB

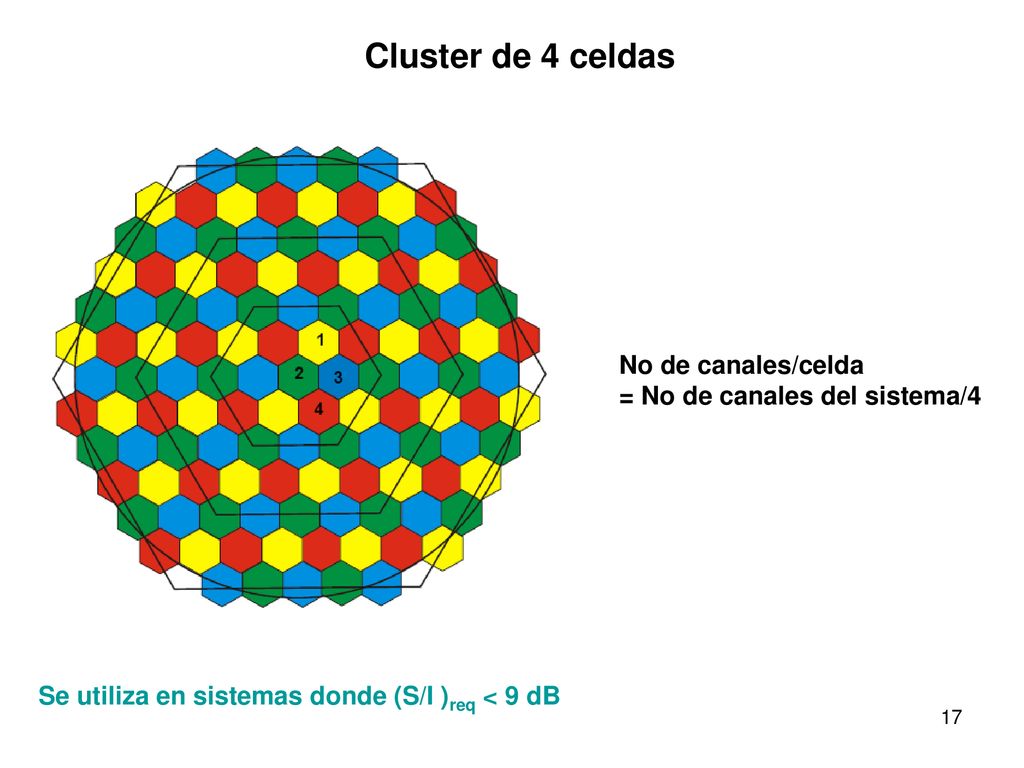

17 Cluster de 4 celdas No de canales/celda = No de canales del sistema/4
Se utiliza en sistemas donde (S/I )req < 9 dB

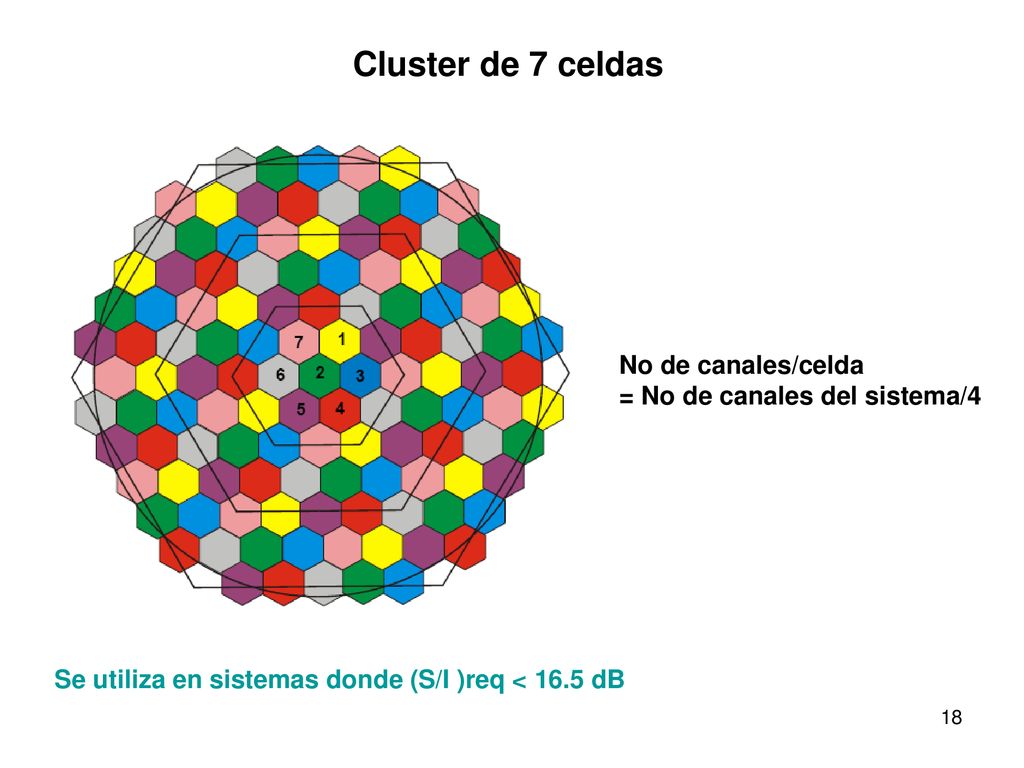

18 Cluster de 7 celdas No de canales/celda = No de canales del sistema/4
Se utiliza en sistemas donde (S/I )req < 16.5 dB

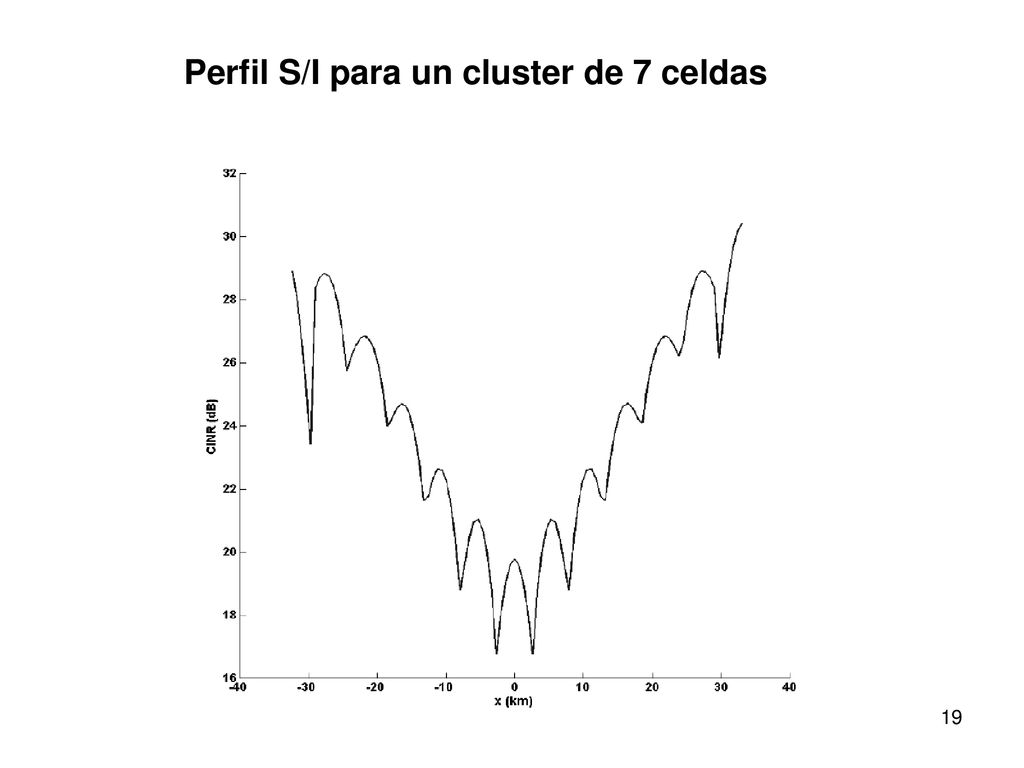

19 Perfil S/I para un cluster de 7 celdas

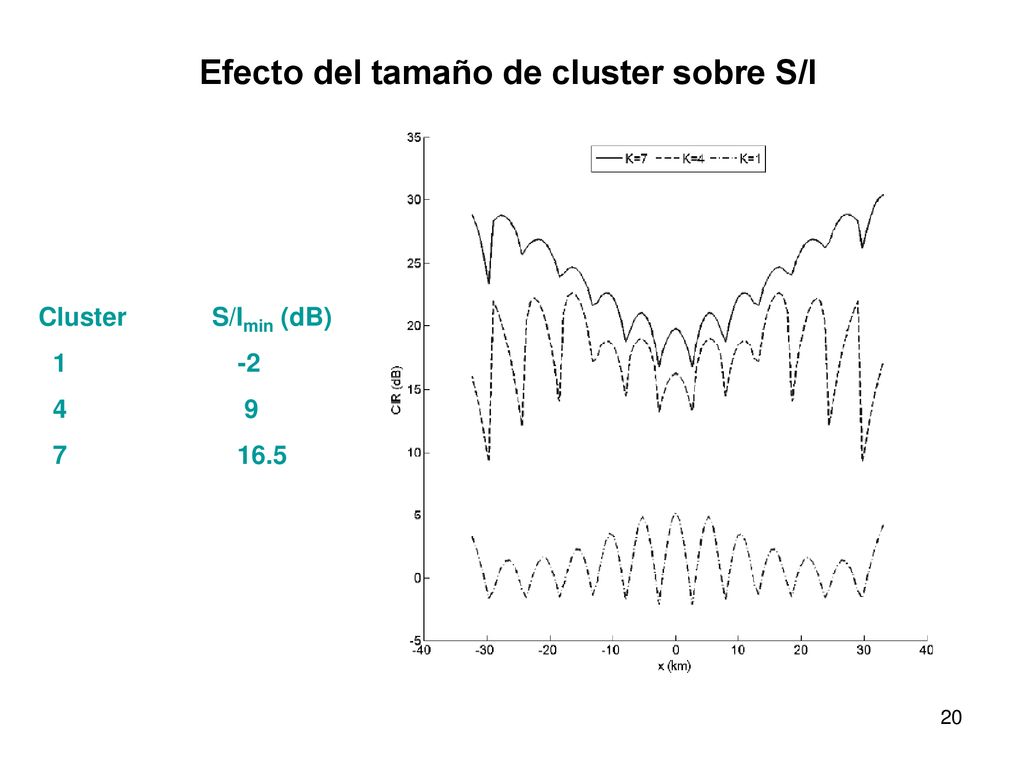

20 Efecto del tamaño de cluster sobre S/I
Cluster S/Imin (dB)

21 Modulaciones utilizadas

22 Pérdidas de propagación
Por el espacio libre Por la lluvia Por las nubes Por los gases Por el vapor de agua

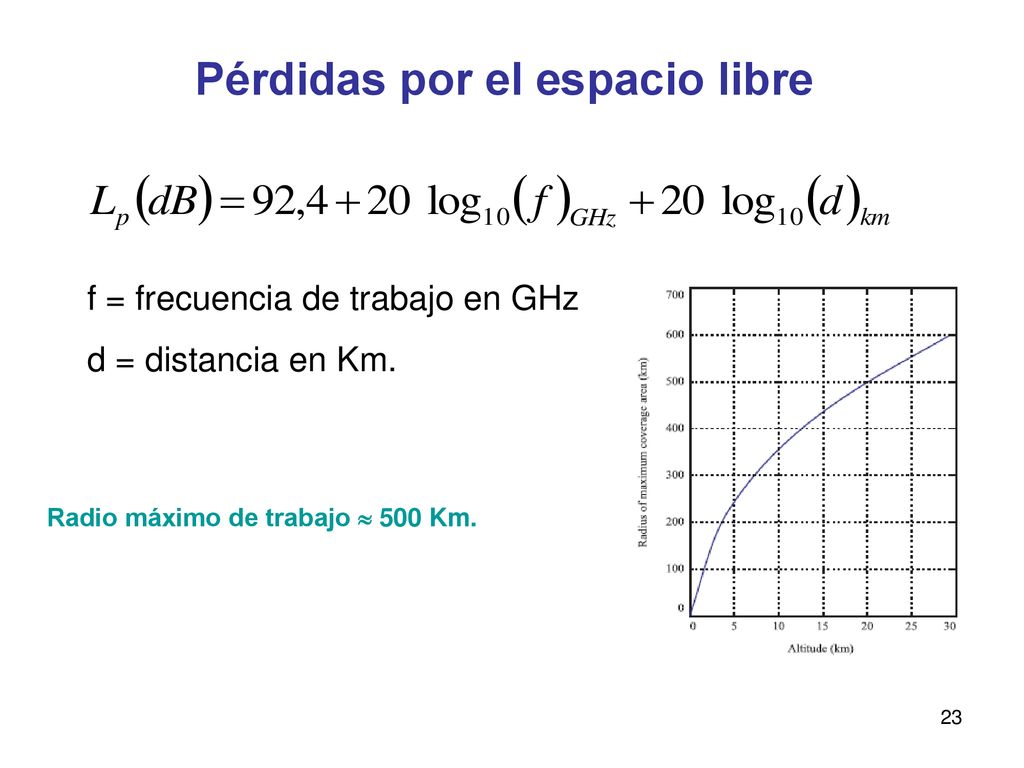

23 Pérdidas por el espacio libre
f = frecuencia de trabajo en GHz d = distancia en Km. Radio máximo de trabajo  500 Km.

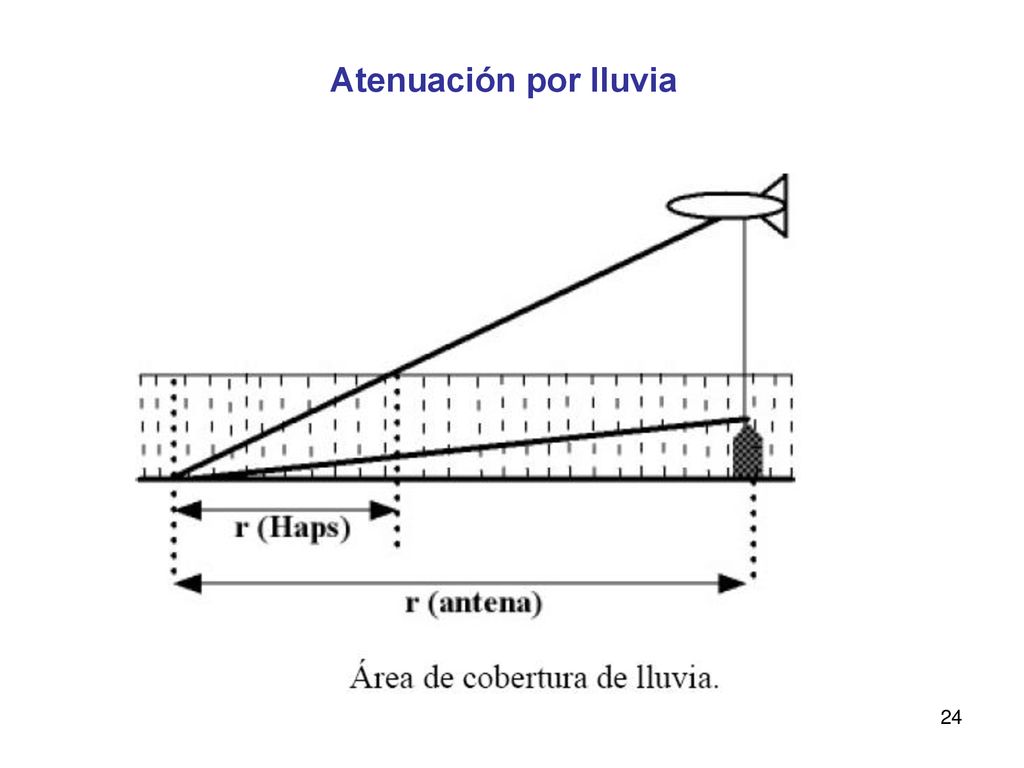

24 Atenuación por lluvia

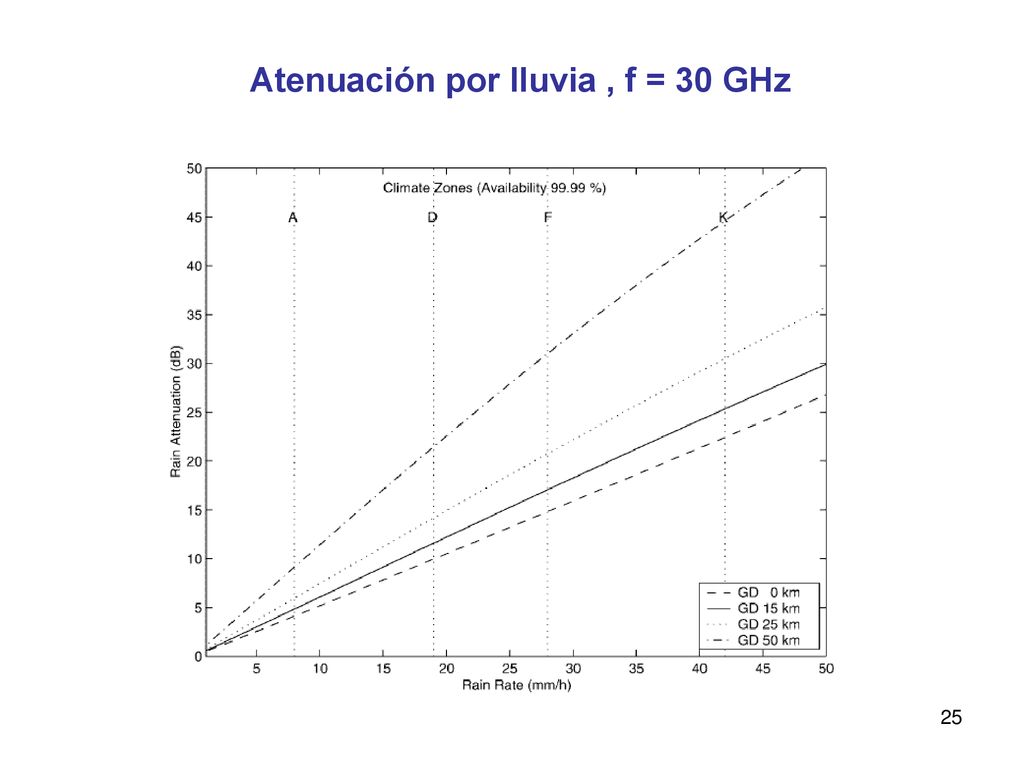

25 Atenuación por lluvia , f = 30 GHz

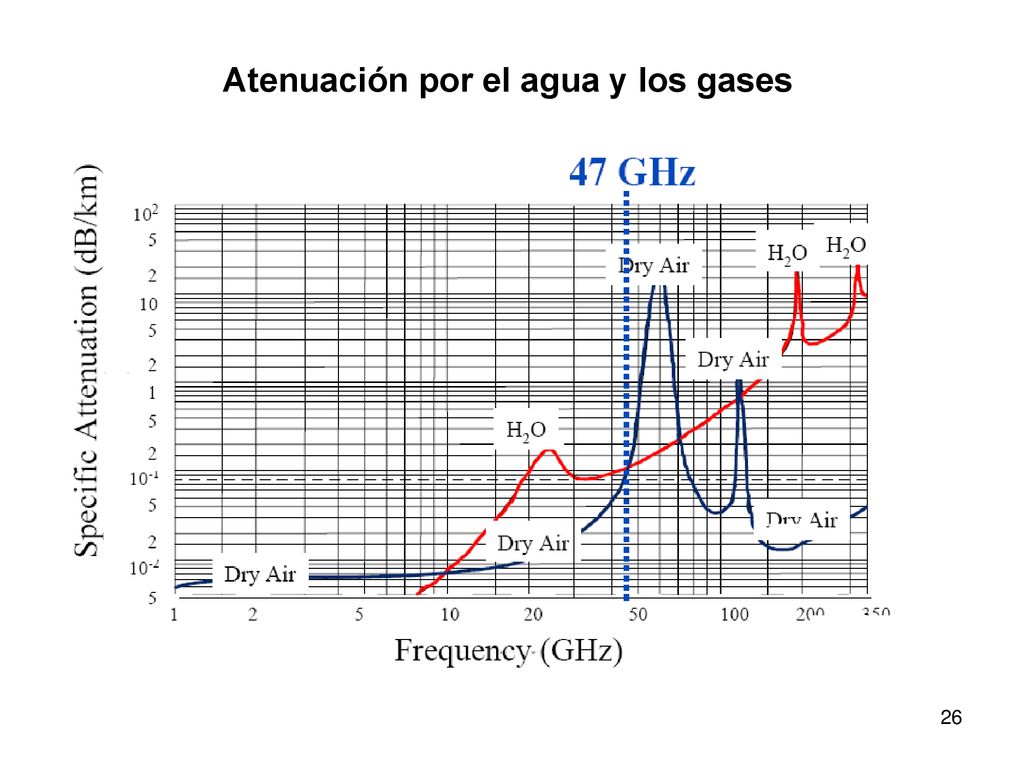

26 Atenuación por el agua y los gases

27 Margen de trabajo

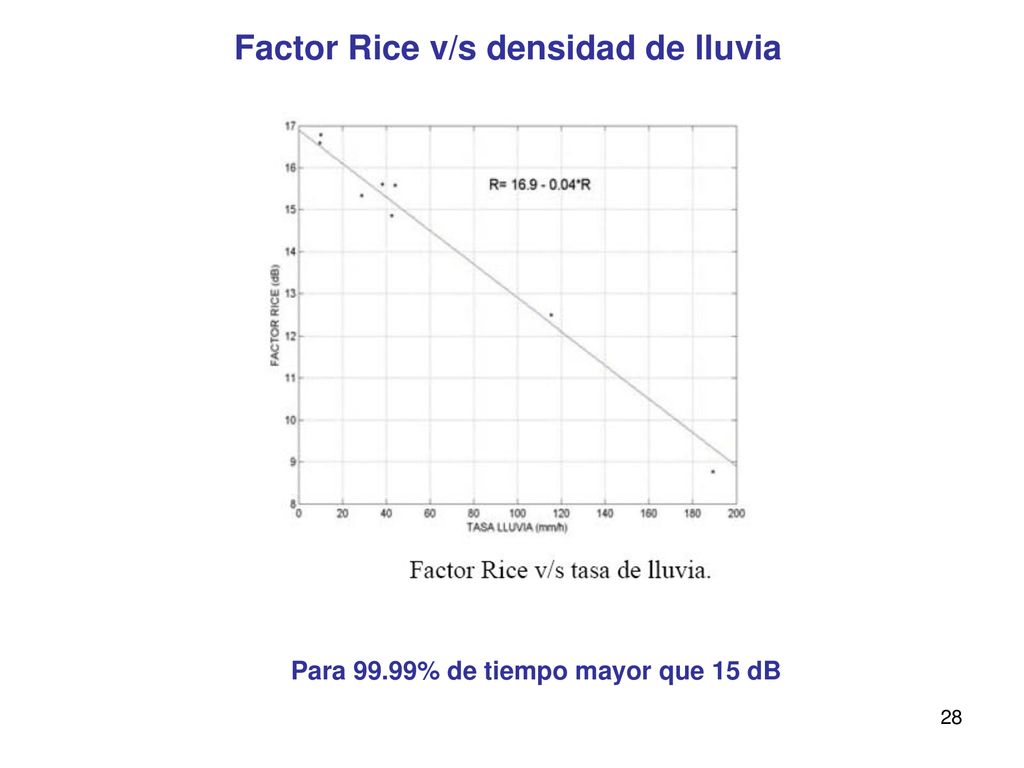

28 Factor Rice v/s densidad de lluvia
Para 99.99% de tiempo mayor que 15 dB

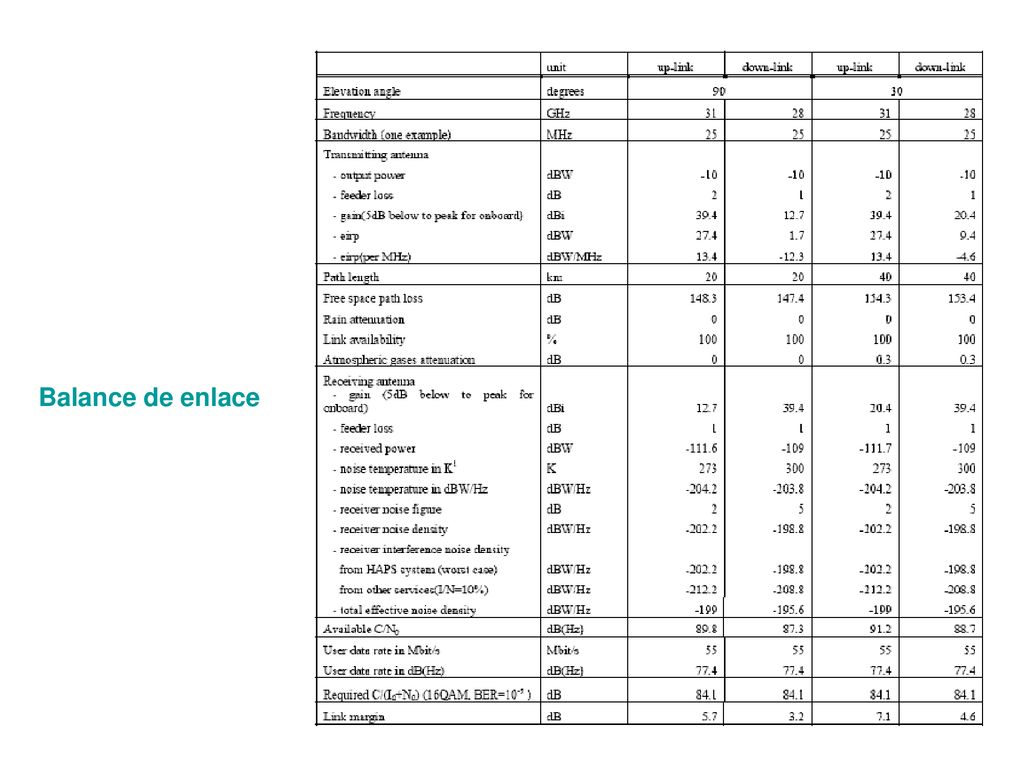

29 Balance de enlace

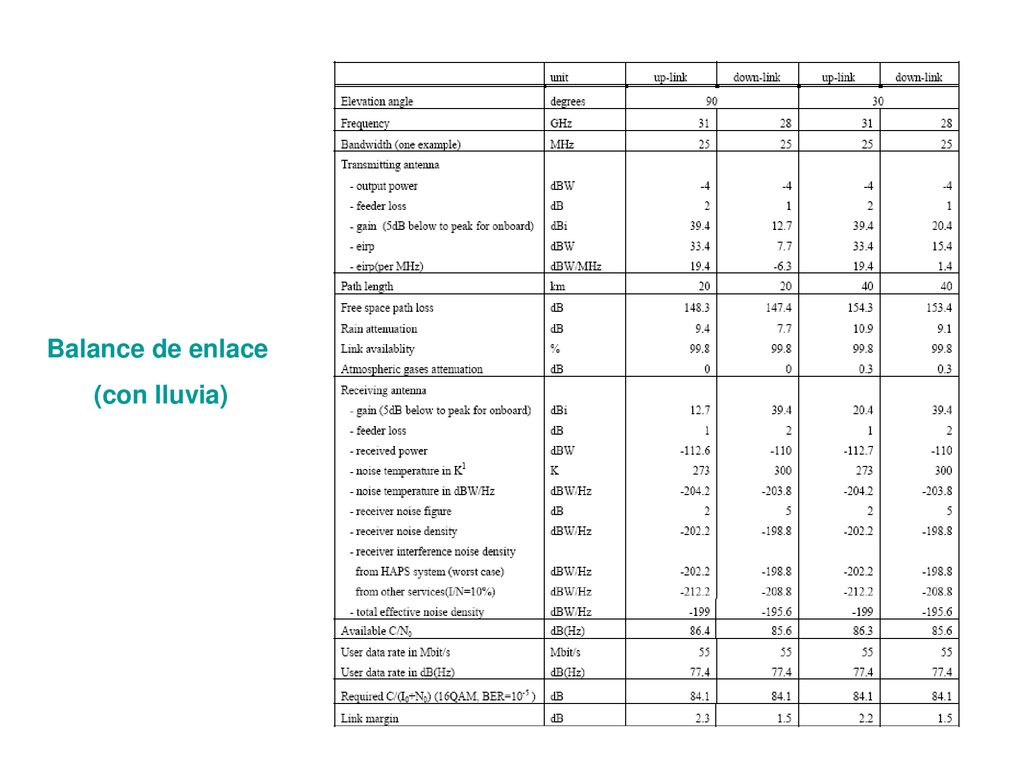

30 Balance de enlace (con lluvia)

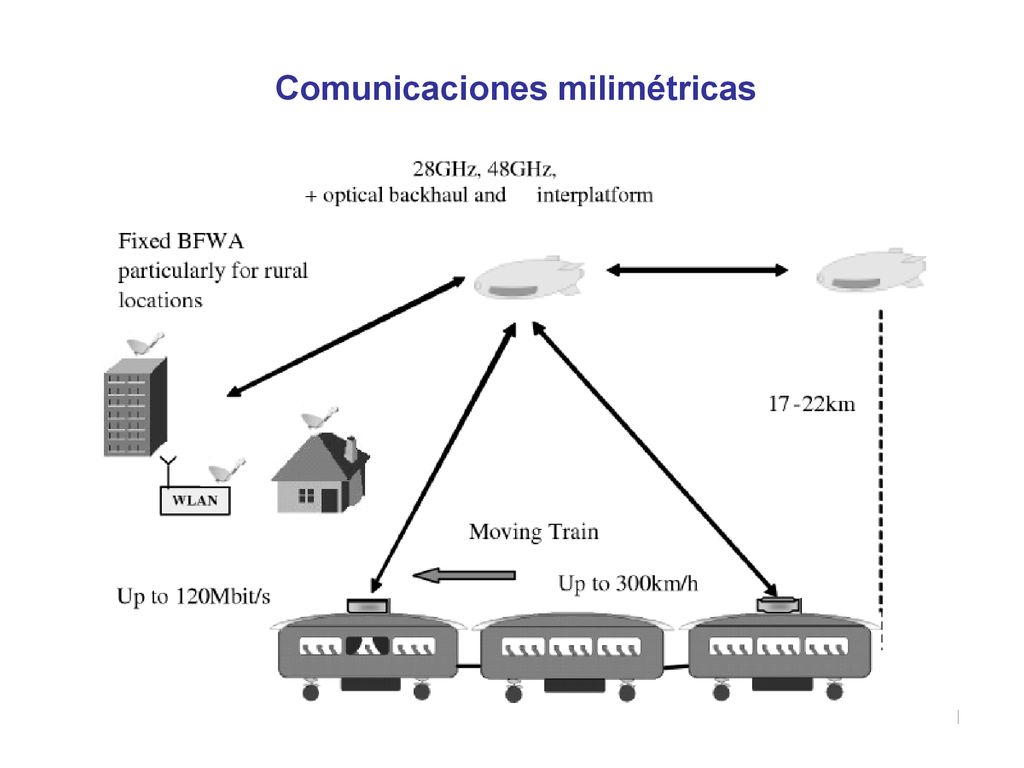

31 Comunicaciones milimétricas

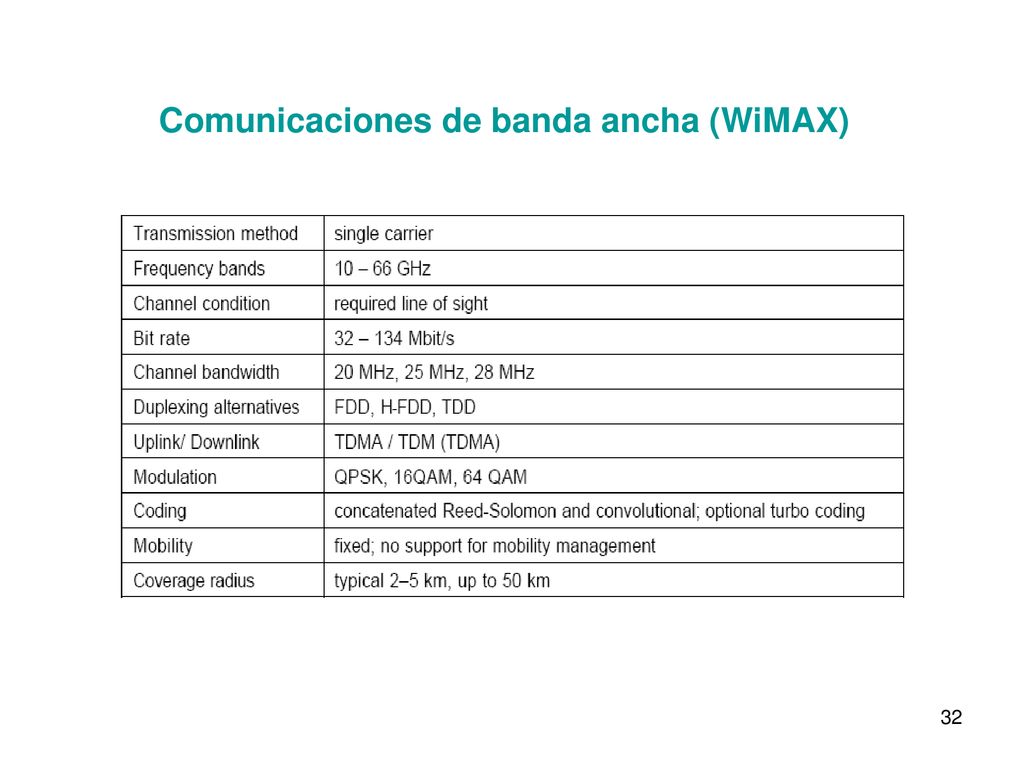

32 Comunicaciones de banda ancha (WiMAX)

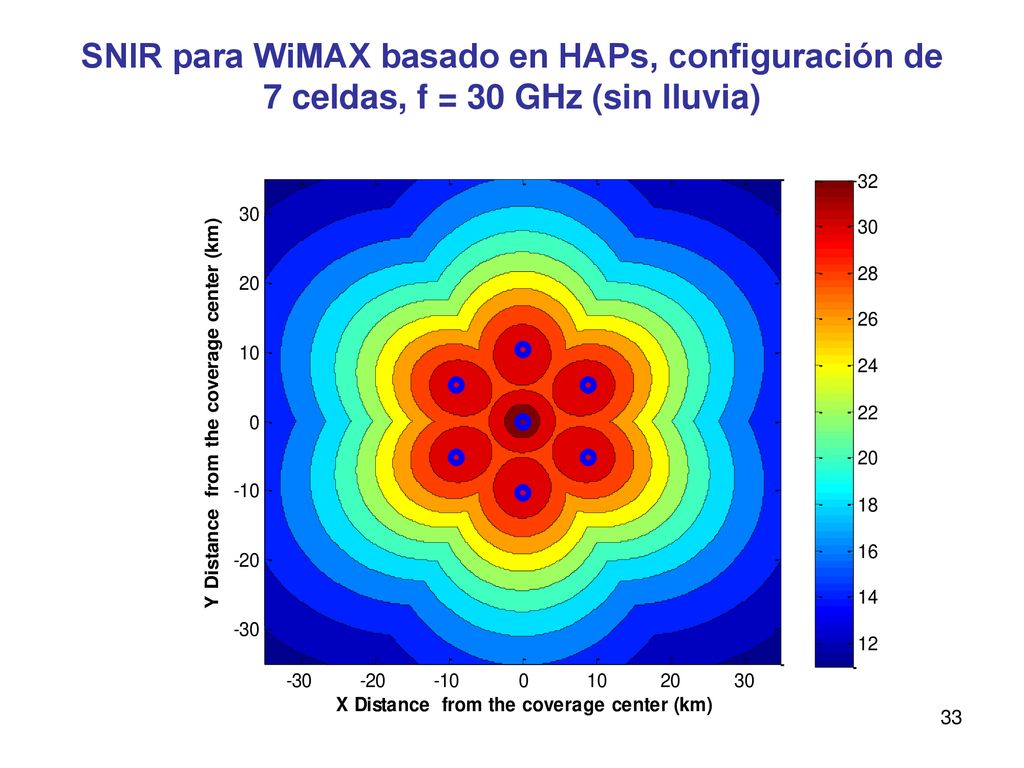

33 SNIR para WiMAX basado en HAPs, configuración de 7 celdas, f = 30 GHz (sin lluvia)

34 SNIR para WiMAX basado en HAPs, configuración de 7 celdas, f = 28 GHz (sin lluvia)

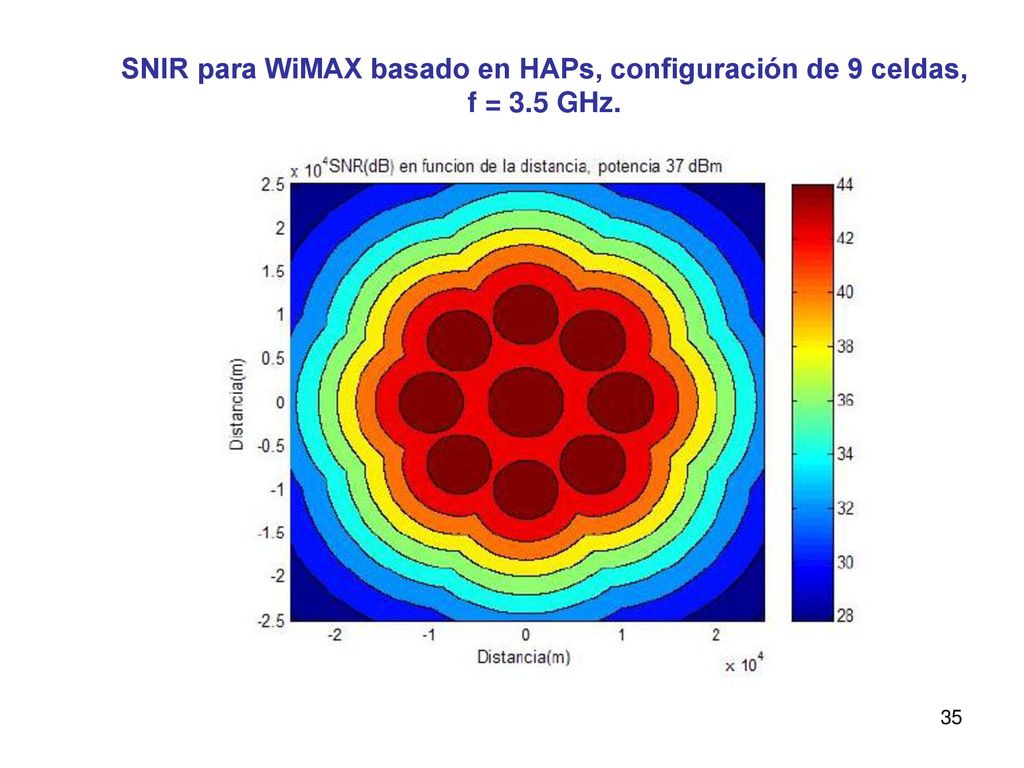

35 SNIR para WiMAX basado en HAPs, configuración de 9 celdas,
f = 3.5 GHz.

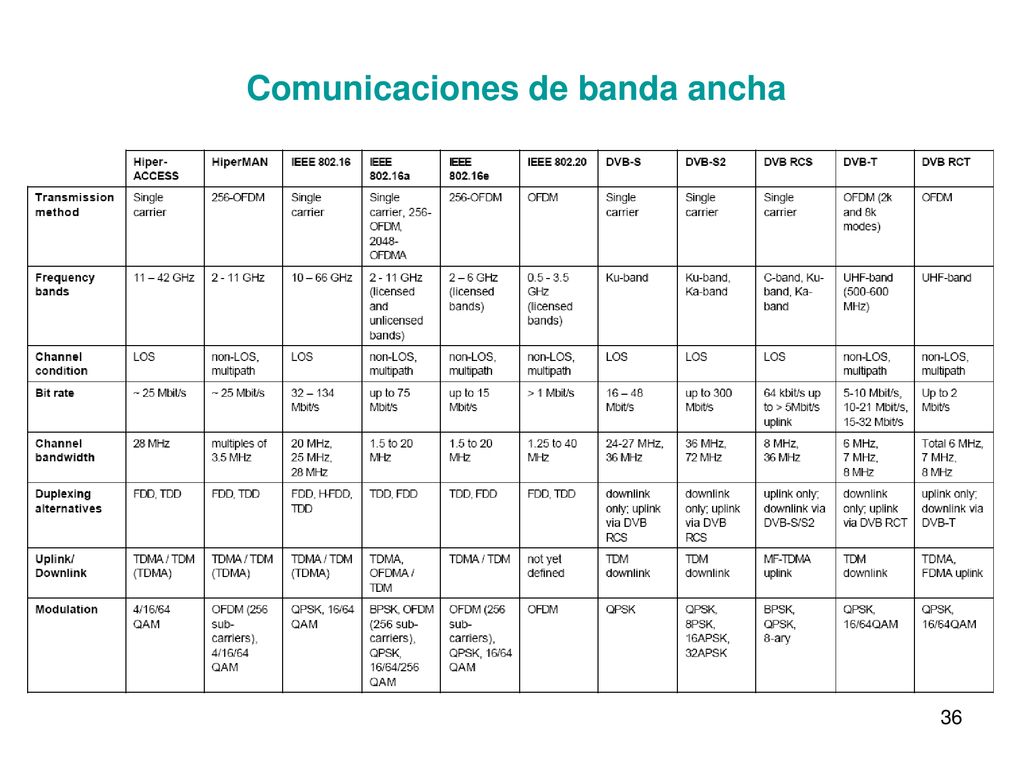

36 Comunicaciones de banda ancha

37 Frecuencias de trabajo

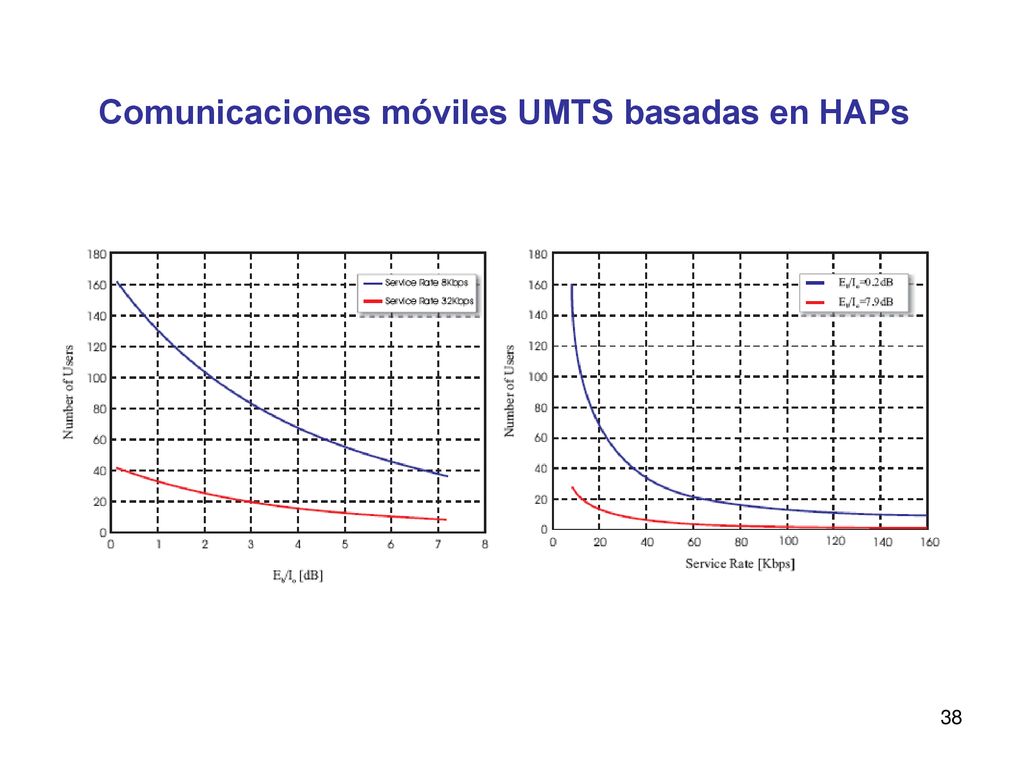

38 Comunicaciones móviles UMTS basadas en HAPs

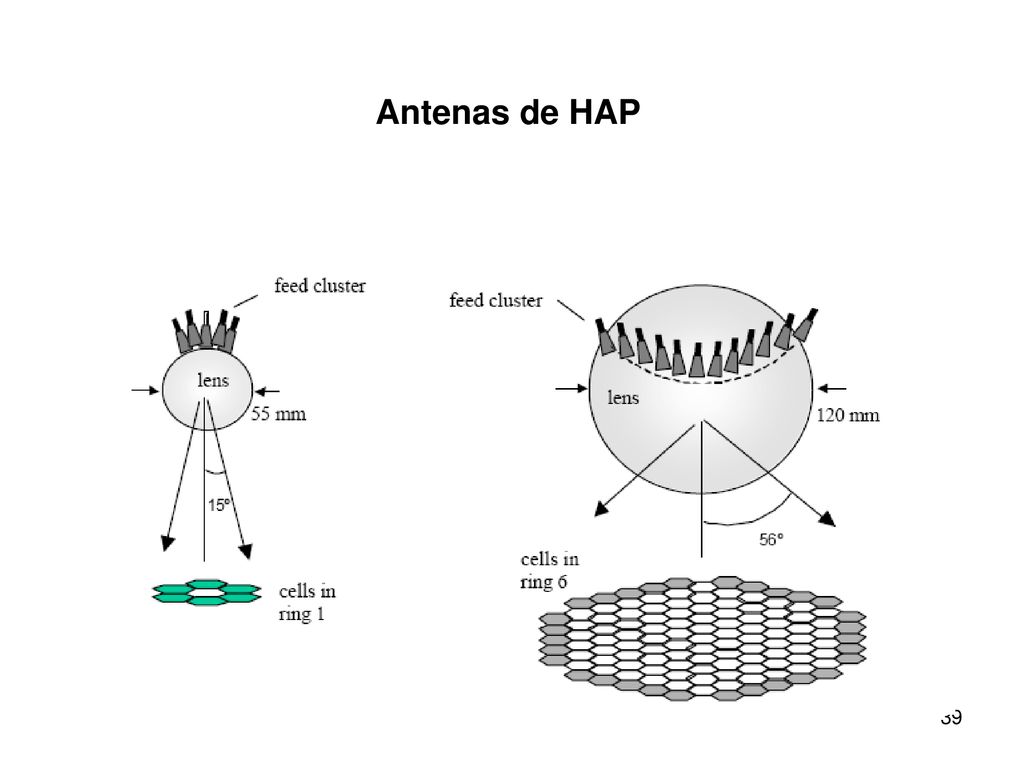

39 Antenas de HAP

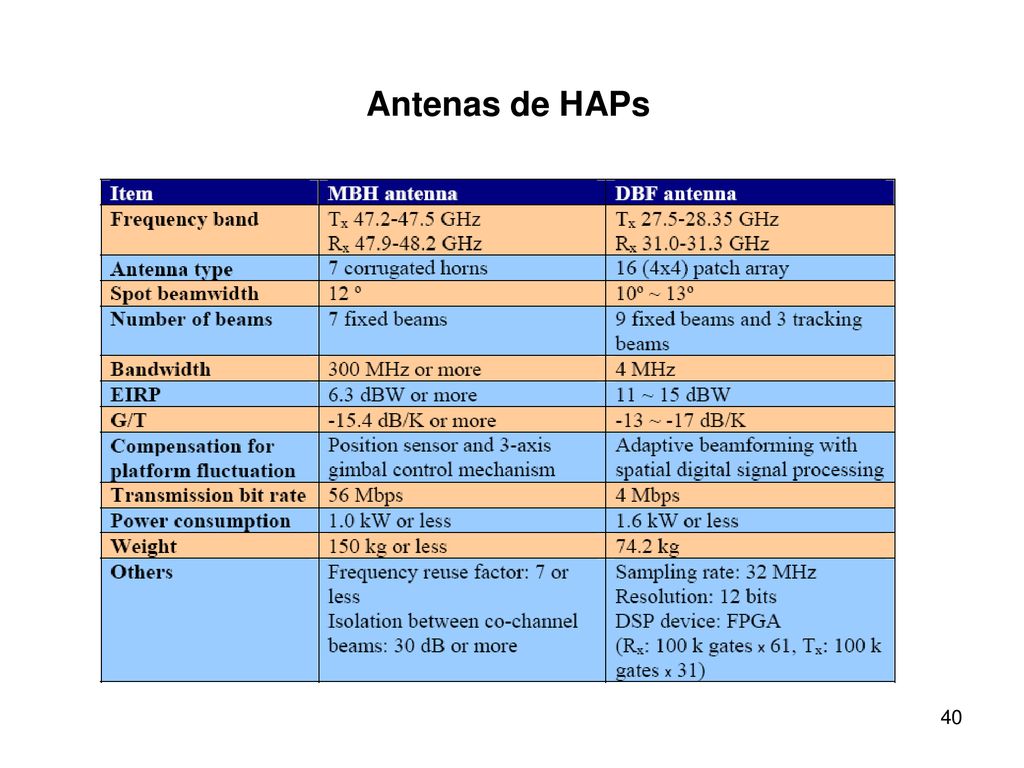

40 Antenas de HAPs

41 Receptor de HAP
