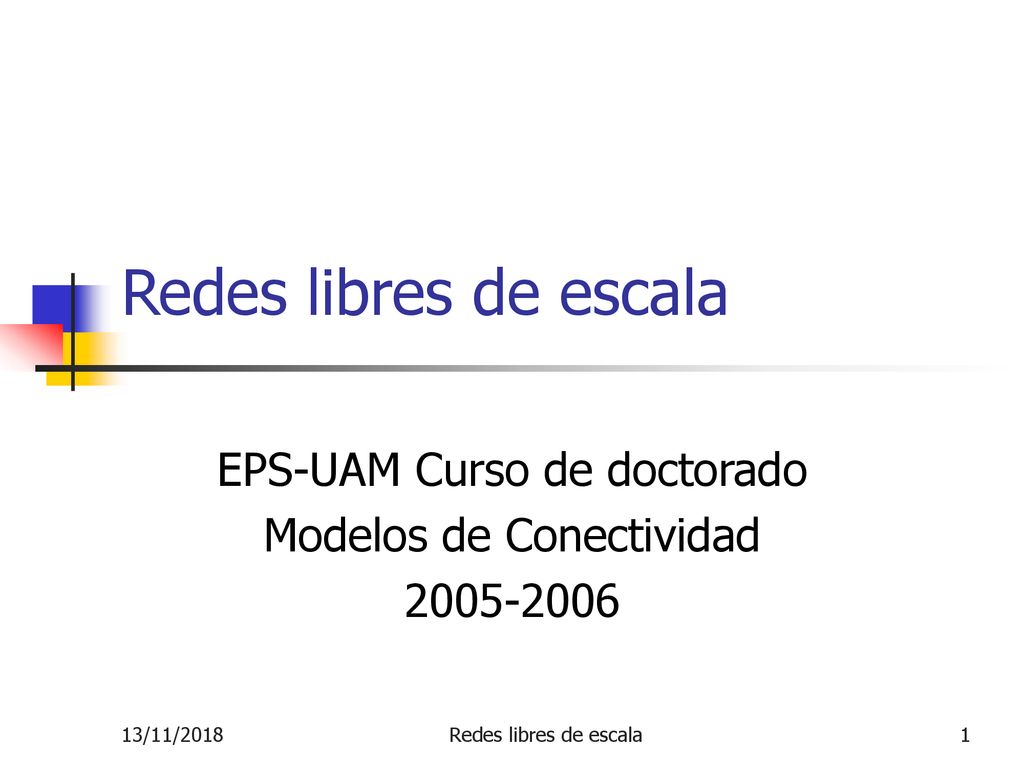

1 EPS-UAM Curso de doctorado Modelos de Conectividad 2005-2006
Redes libres de escala EPS-UAM Curso de doctorado Modelos de Conectividad 13/11/2018 Redes libres de escala

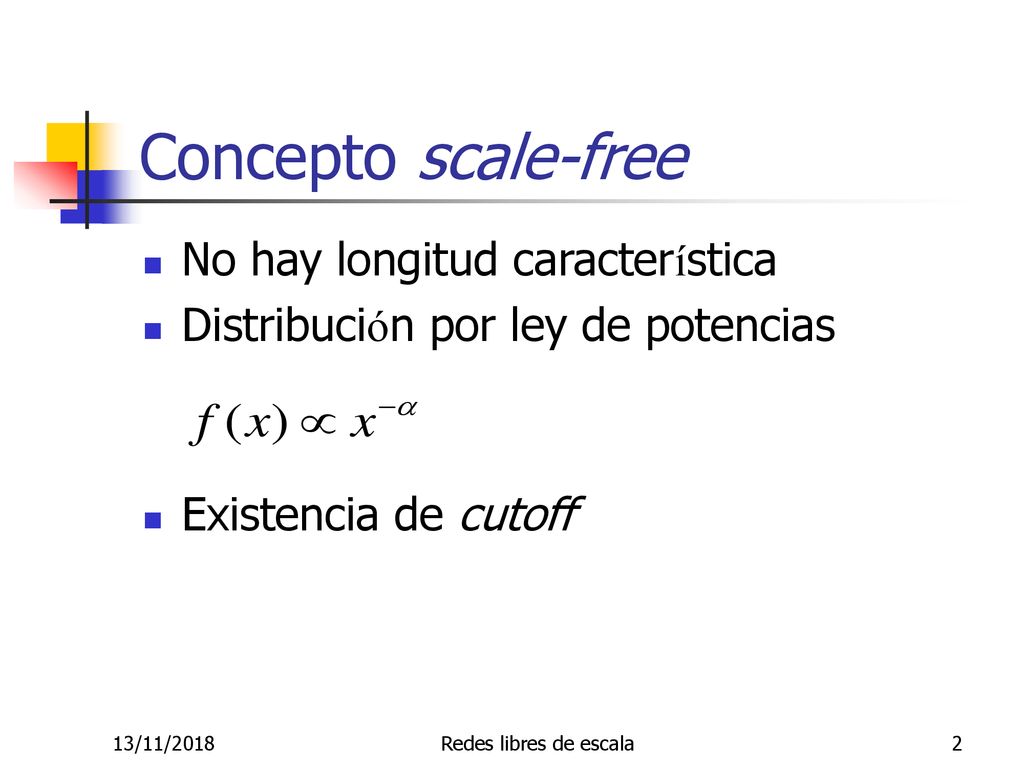

2 Concepto scale-free No hay longitud característica
Distribución por ley de potencias Existencia de cutoff 13/11/2018 Redes libres de escala

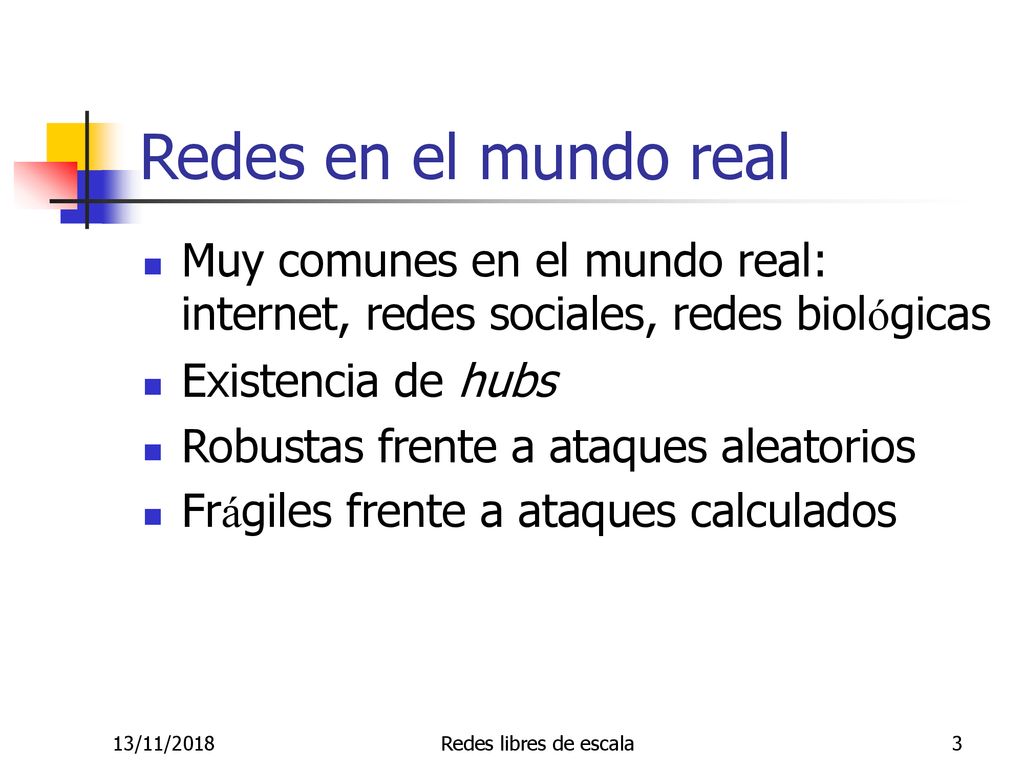

3 Redes en el mundo real Muy comunes en el mundo real: internet, redes sociales, redes biológicas Existencia de hubs Robustas frente a ataques aleatorios Frágiles frente a ataques calculados 13/11/2018 Redes libres de escala

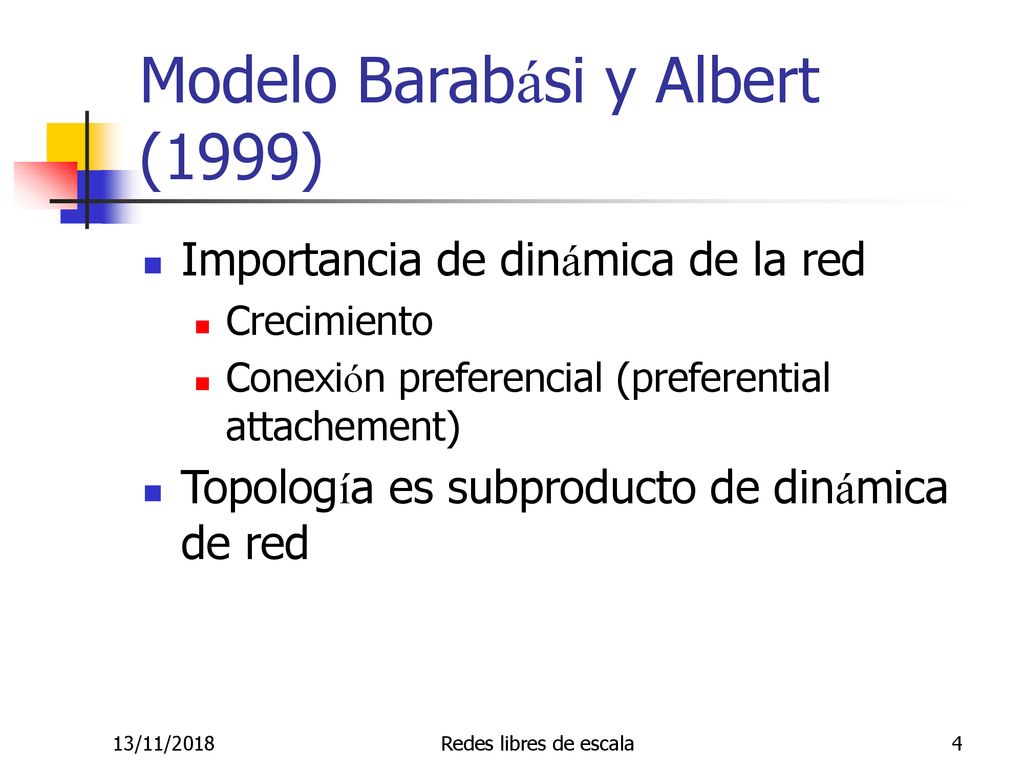

4 Modelo Barabási y Albert (1999)
Importancia de dinámica de la red Crecimiento Conexión preferencial (preferential attachement) Topología es subproducto de dinámica de red 13/11/2018 Redes libres de escala

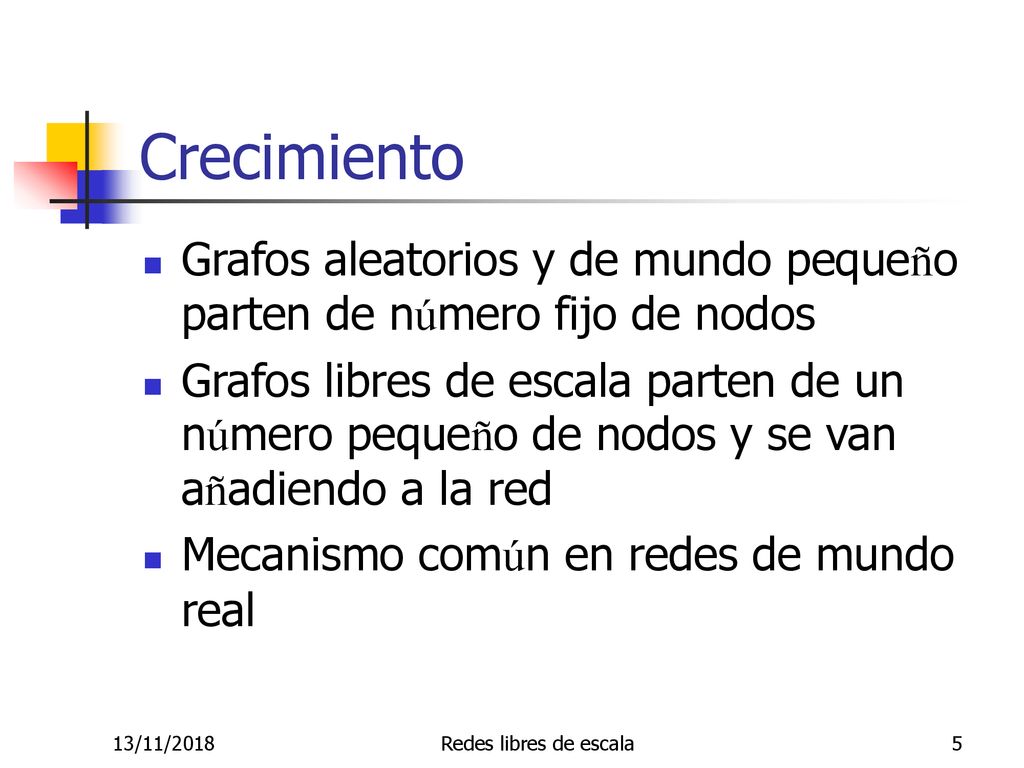

5 Crecimiento Grafos aleatorios y de mundo pequeño parten de número fijo de nodos Grafos libres de escala parten de un número pequeño de nodos y se van añadiendo a la red Mecanismo común en redes de mundo real 13/11/2018 Redes libres de escala

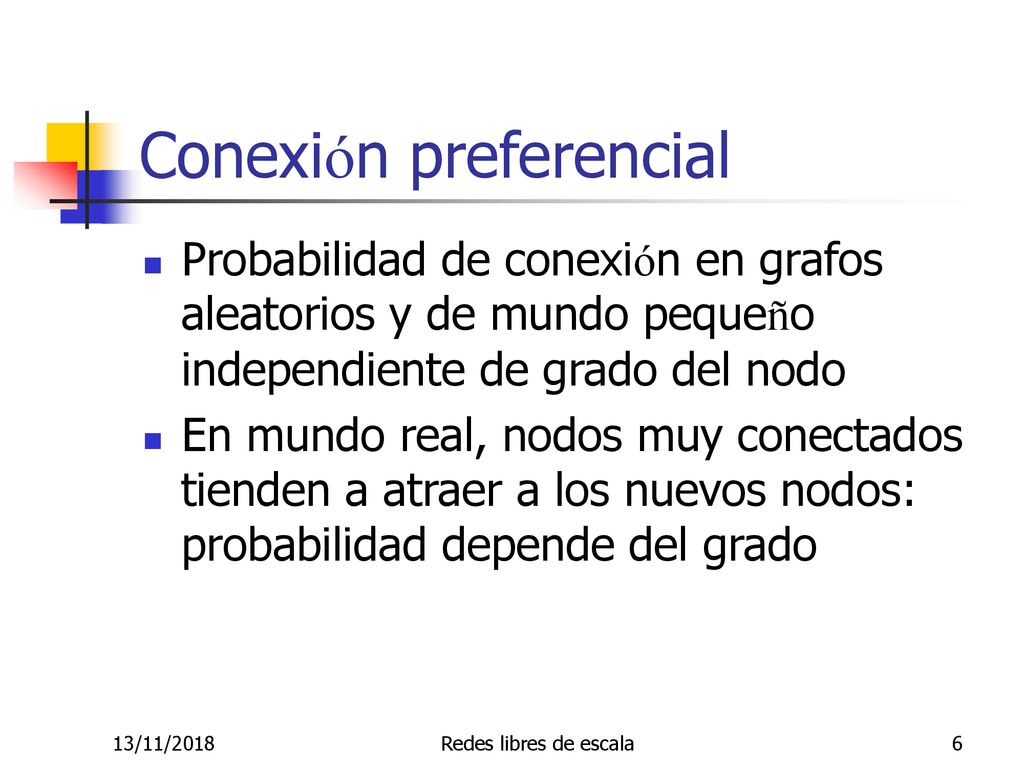

6 Conexión preferencial
Probabilidad de conexión en grafos aleatorios y de mundo pequeño independiente de grado del nodo En mundo real, nodos muy conectados tienden a atraer a los nuevos nodos: probabilidad depende del grado 13/11/2018 Redes libres de escala

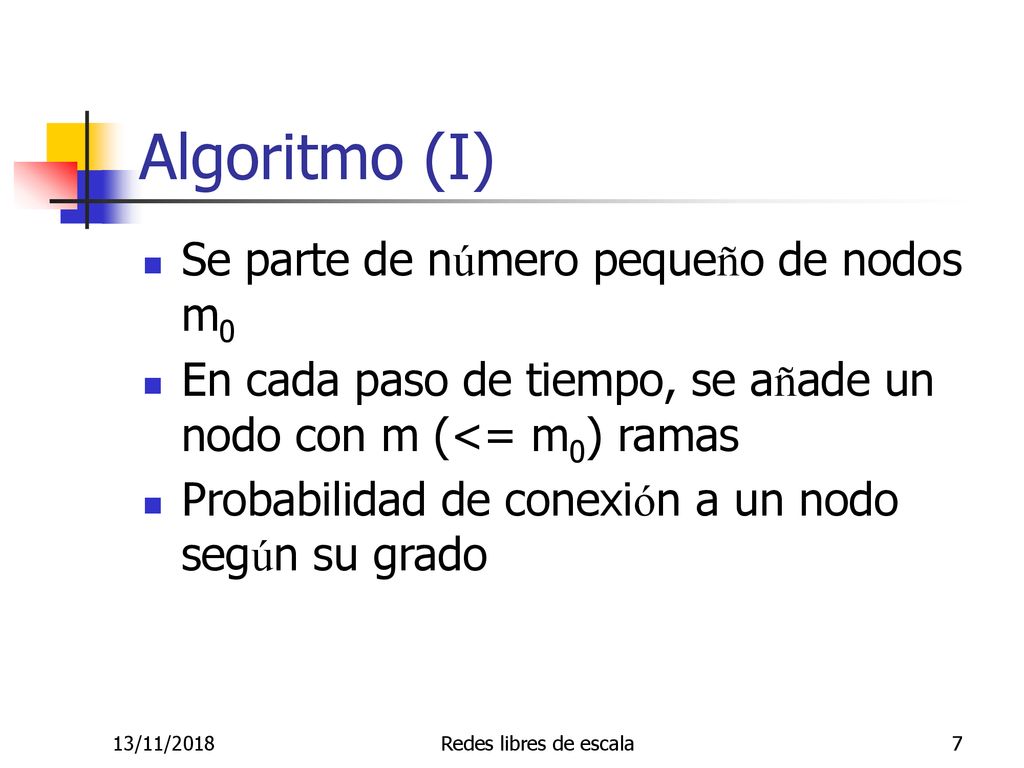

7 Algoritmo (I) Se parte de número pequeño de nodos m0
En cada paso de tiempo, se añade un nodo con m (<= m0) ramas Probabilidad de conexión a un nodo según su grado 13/11/2018 Redes libres de escala

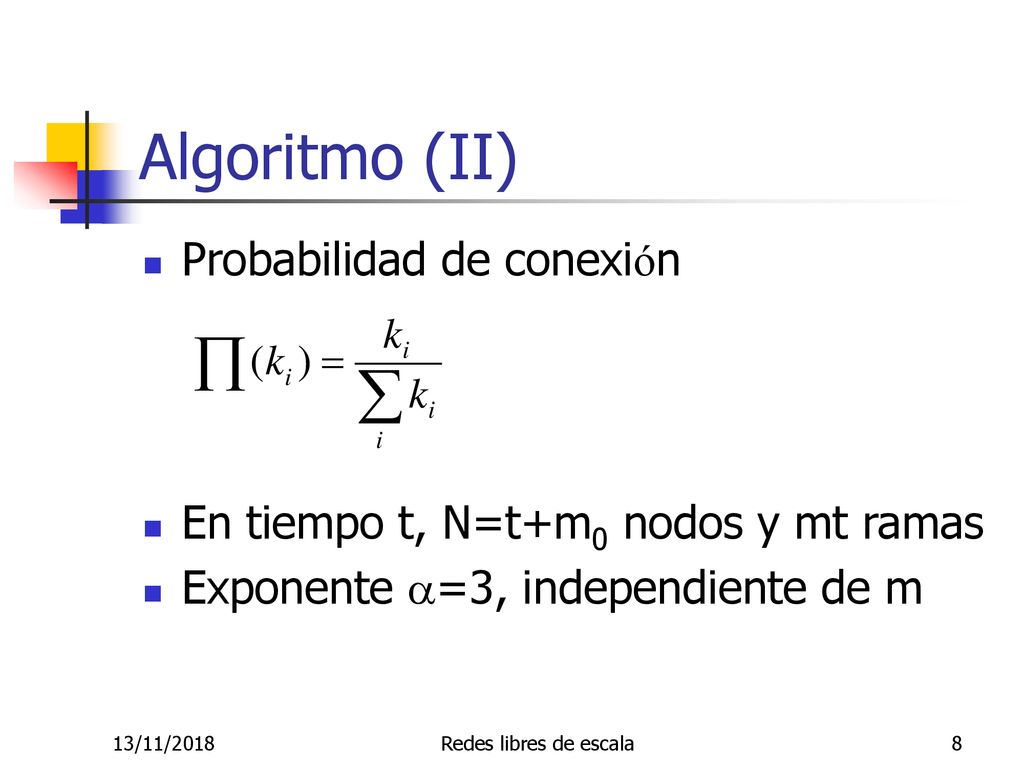

8 Algoritmo (II) Probabilidad de conexión
En tiempo t, N=t+m0 nodos y mt ramas Exponente a=3, independiente de m 13/11/2018 Redes libres de escala

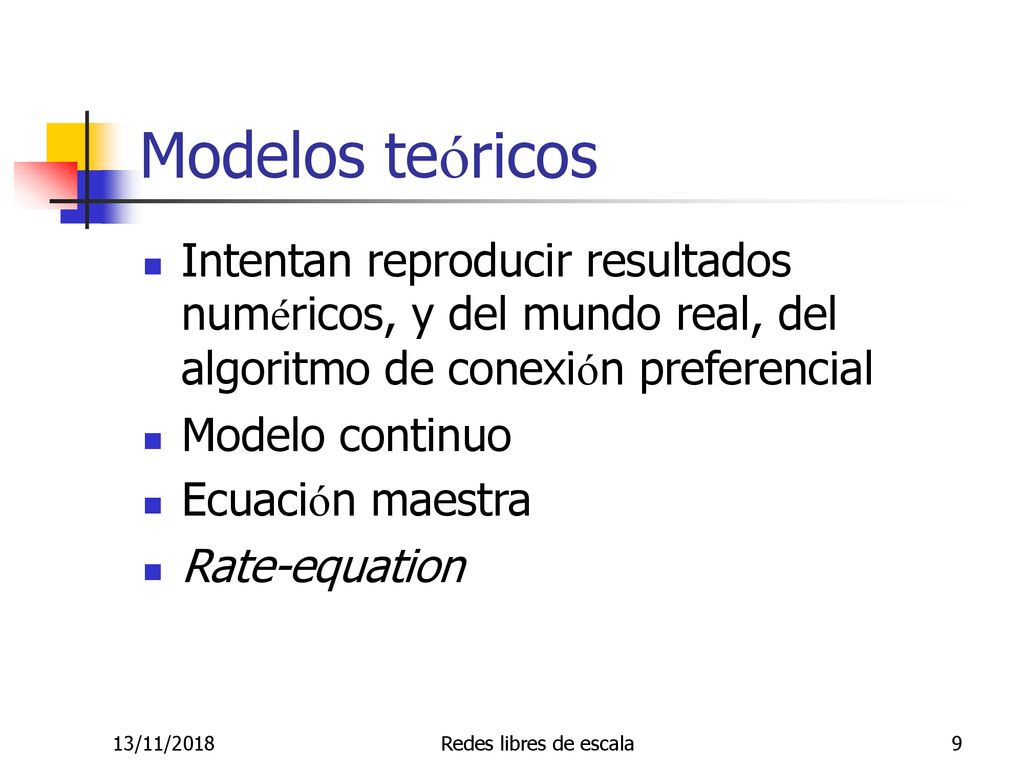

9 Modelos teóricos Intentan reproducir resultados numéricos, y del mundo real, del algoritmo de conexión preferencial Modelo continuo Ecuación maestra Rate-equation 13/11/2018 Redes libres de escala

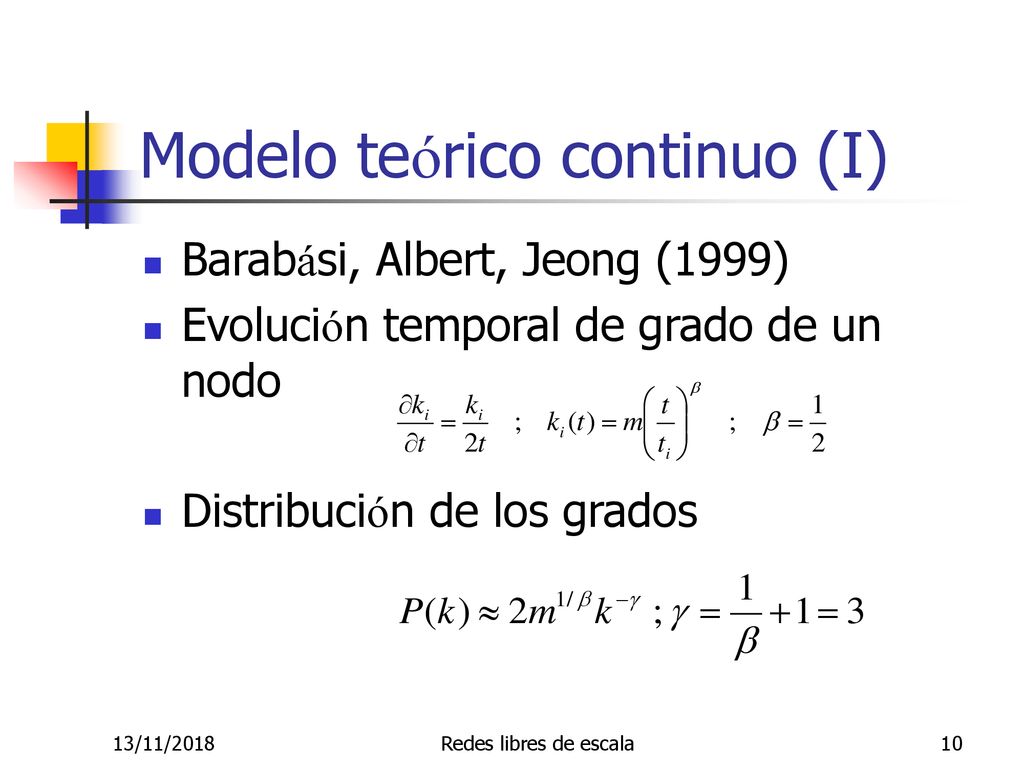

10 Modelo teórico continuo (I)
Barabási, Albert, Jeong (1999) Evolución temporal de grado de un nodo Distribución de los grados 13/11/2018 Redes libres de escala

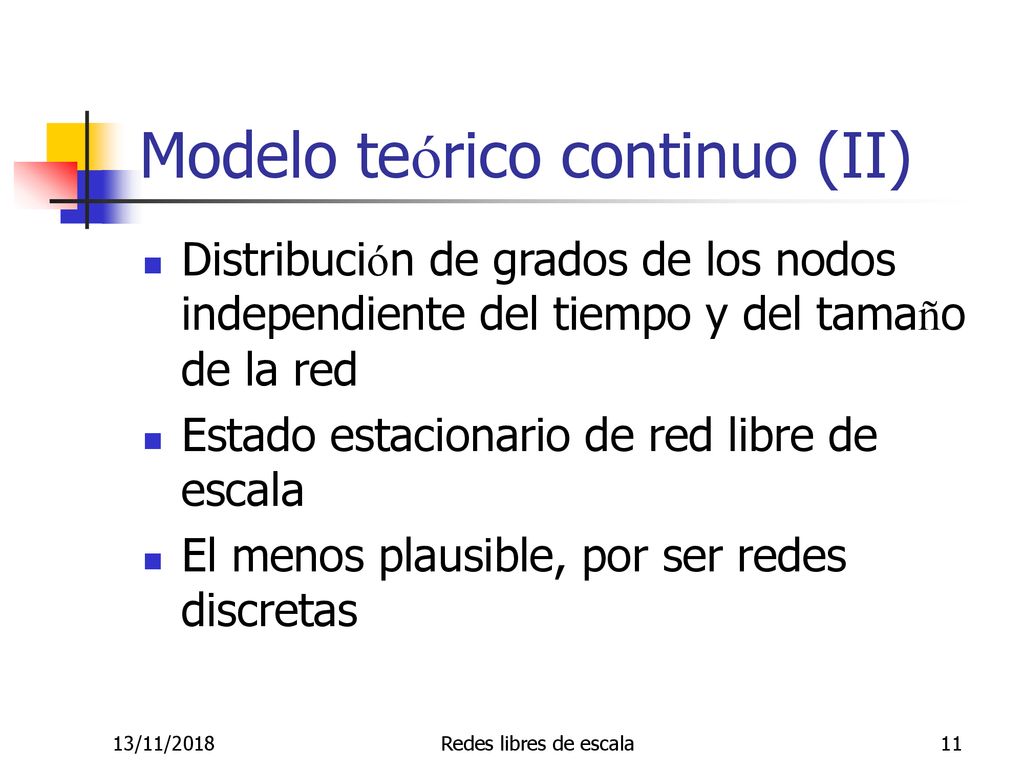

11 Modelo teórico continuo (II)
Distribución de grados de los nodos independiente del tiempo y del tamaño de la red Estado estacionario de red libre de escala El menos plausible, por ser redes discretas 13/11/2018 Redes libres de escala

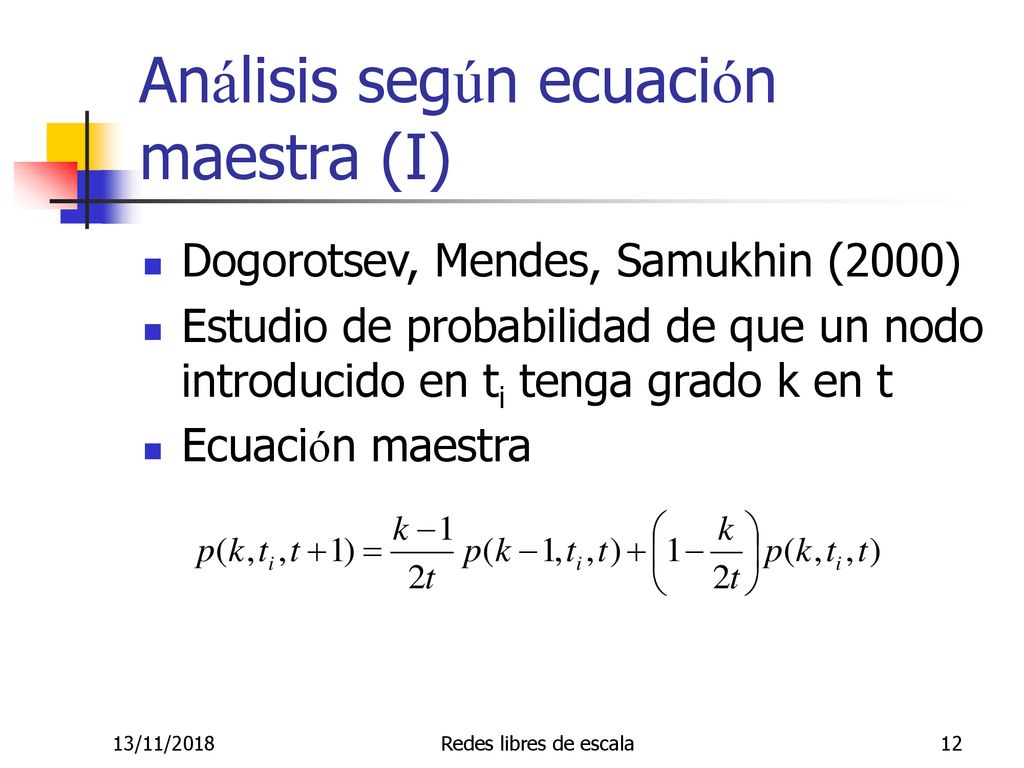

12 Análisis según ecuación maestra (I)
Dogorotsev, Mendes, Samukhin (2000) Estudio de probabilidad de que un nodo introducido en ti tenga grado k en t Ecuación maestra 13/11/2018 Redes libres de escala

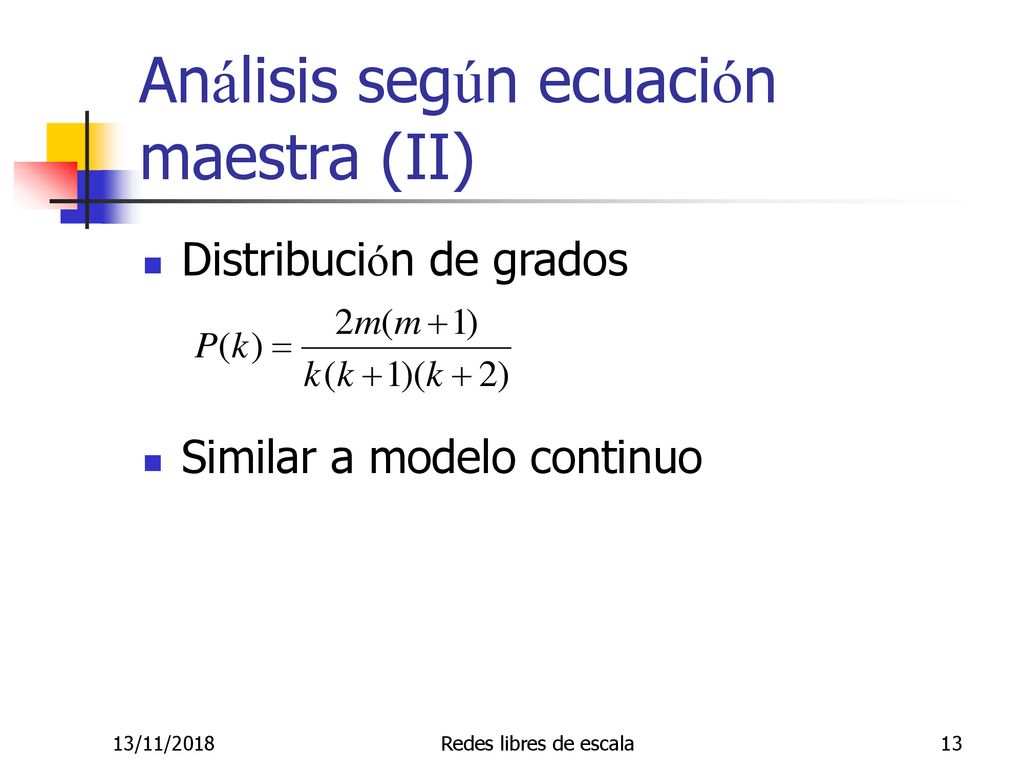

13 Análisis según ecuación maestra (II)
Distribución de grados Similar a modelo continuo 13/11/2018 Redes libres de escala

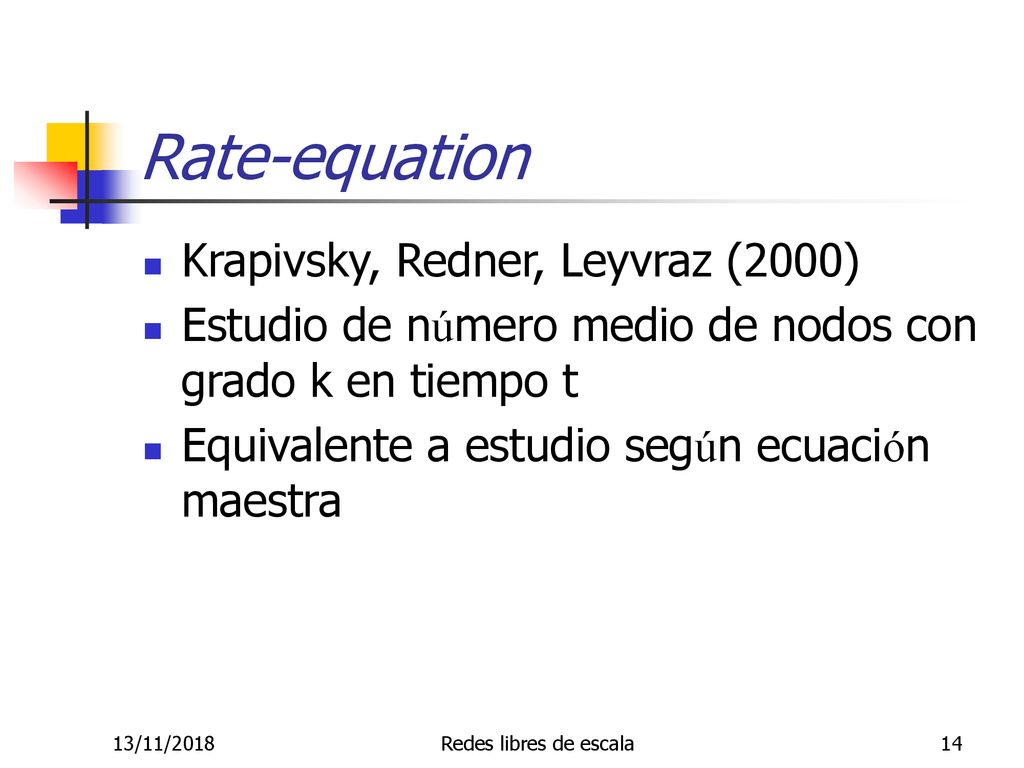

14 Rate-equation Krapivsky, Redner, Leyvraz (2000)
Estudio de número medio de nodos con grado k en tiempo t Equivalente a estudio según ecuación maestra 13/11/2018 Redes libres de escala

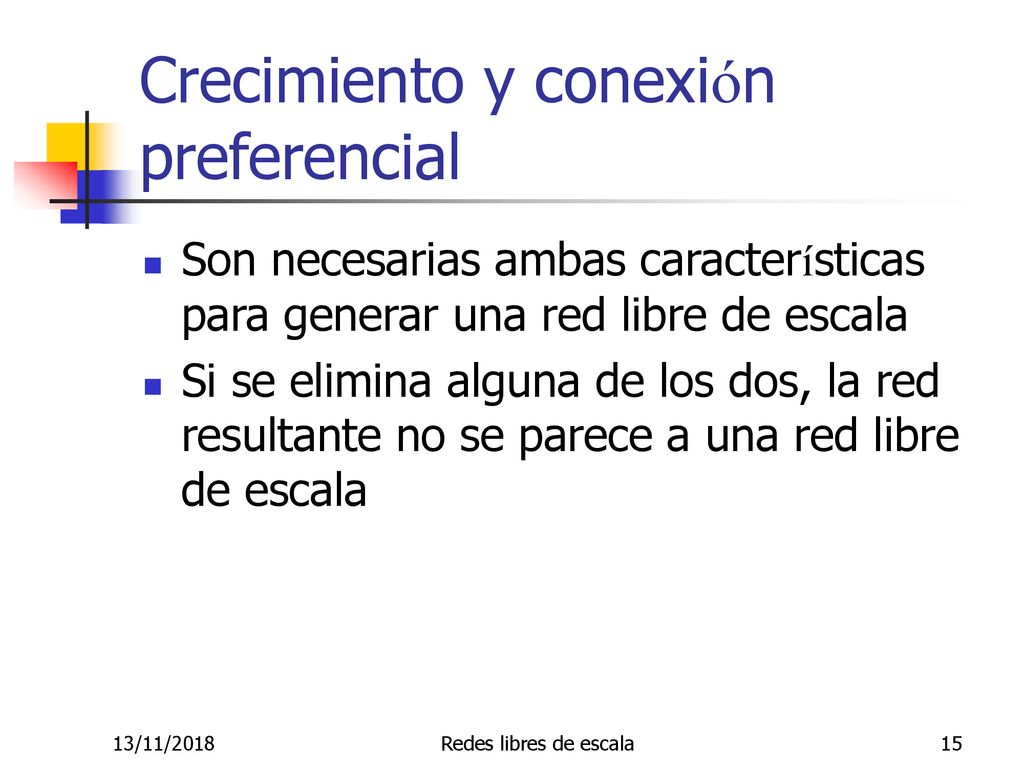

15 Crecimiento y conexión preferencial
Son necesarias ambas características para generar una red libre de escala Si se elimina alguna de los dos, la red resultante no se parece a una red libre de escala 13/11/2018 Redes libres de escala

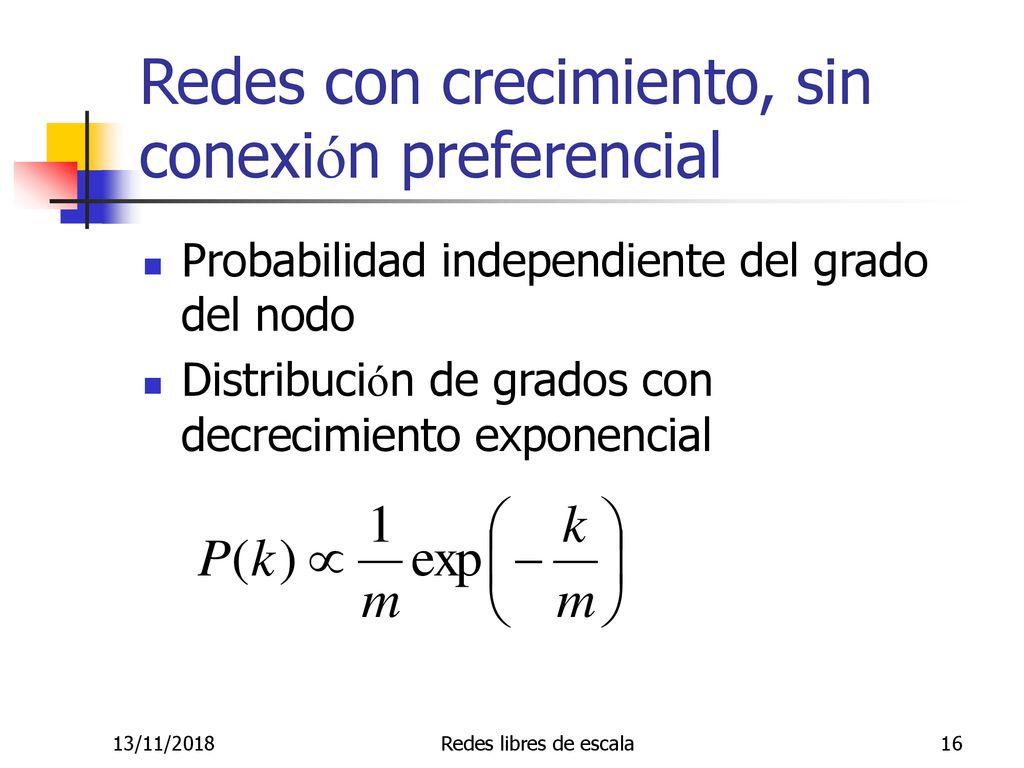

16 Redes con crecimiento, sin conexión preferencial
Probabilidad independiente del grado del nodo Distribución de grados con decrecimiento exponencial 13/11/2018 Redes libres de escala

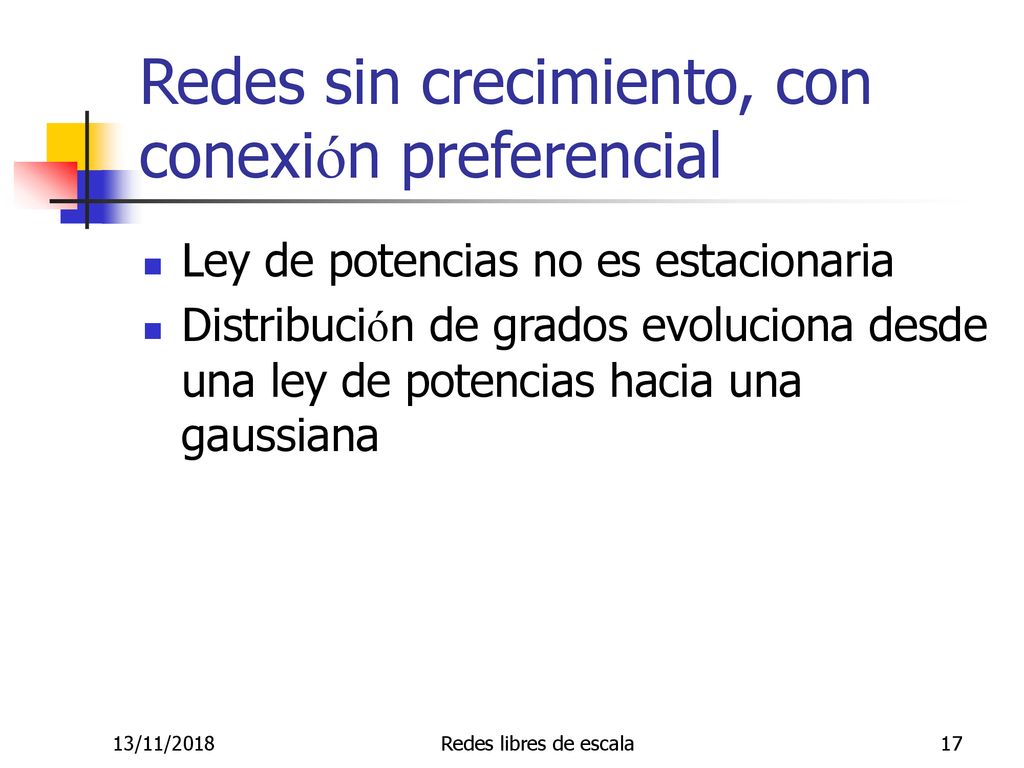

17 Redes sin crecimiento, con conexión preferencial
Ley de potencias no es estacionaria Distribución de grados evoluciona desde una ley de potencias hacia una gaussiana 13/11/2018 Redes libres de escala

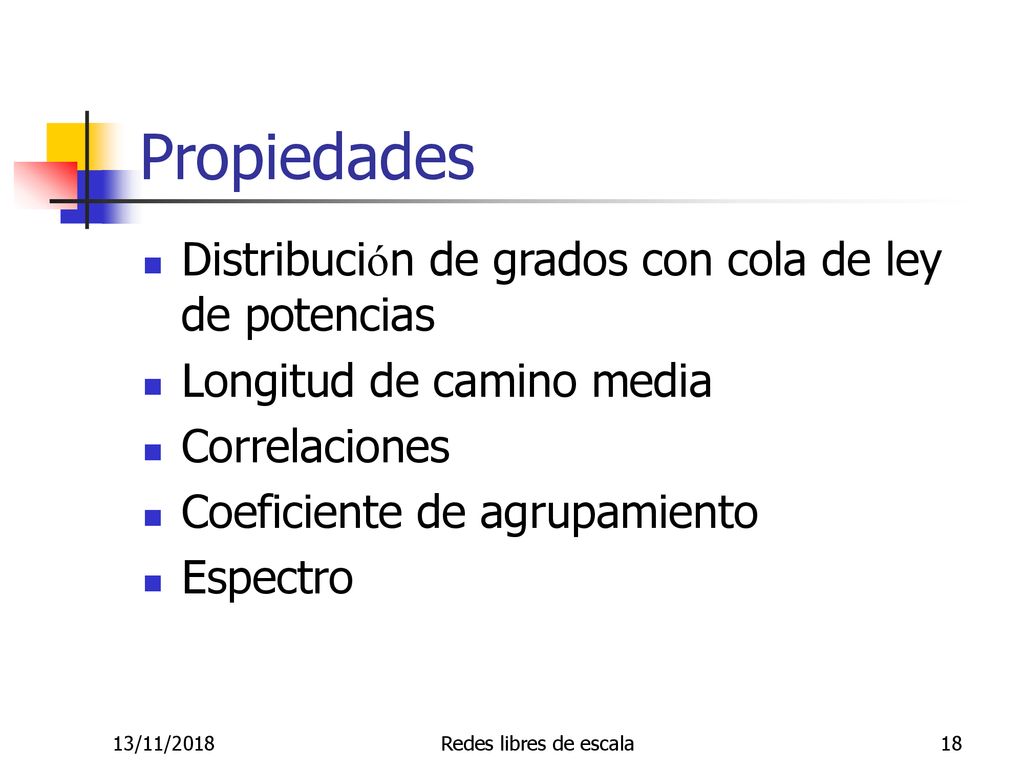

18 Propiedades Distribución de grados con cola de ley de potencias
Longitud de camino media Correlaciones Coeficiente de agrupamiento Espectro 13/11/2018 Redes libres de escala

19 Longitud de camino media l
Menor que para un grafo aleatorio Heterogéneo vence a homogéneo Logarítmico con tamaño de red Topología diferente de red aleatoria con distribución de grados de ley de potencia 13/11/2018 Redes libres de escala

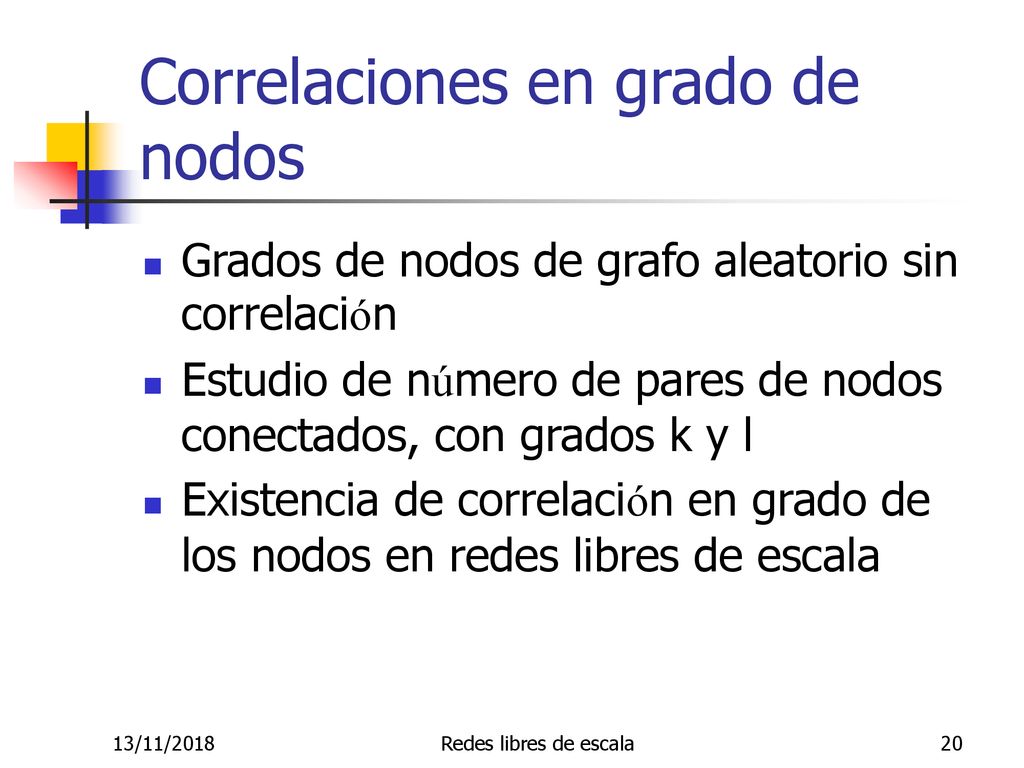

20 Correlaciones en grado de nodos
Grados de nodos de grafo aleatorio sin correlación Estudio de número de pares de nodos conectados, con grados k y l Existencia de correlación en grado de los nodos en redes libres de escala 13/11/2018 Redes libres de escala

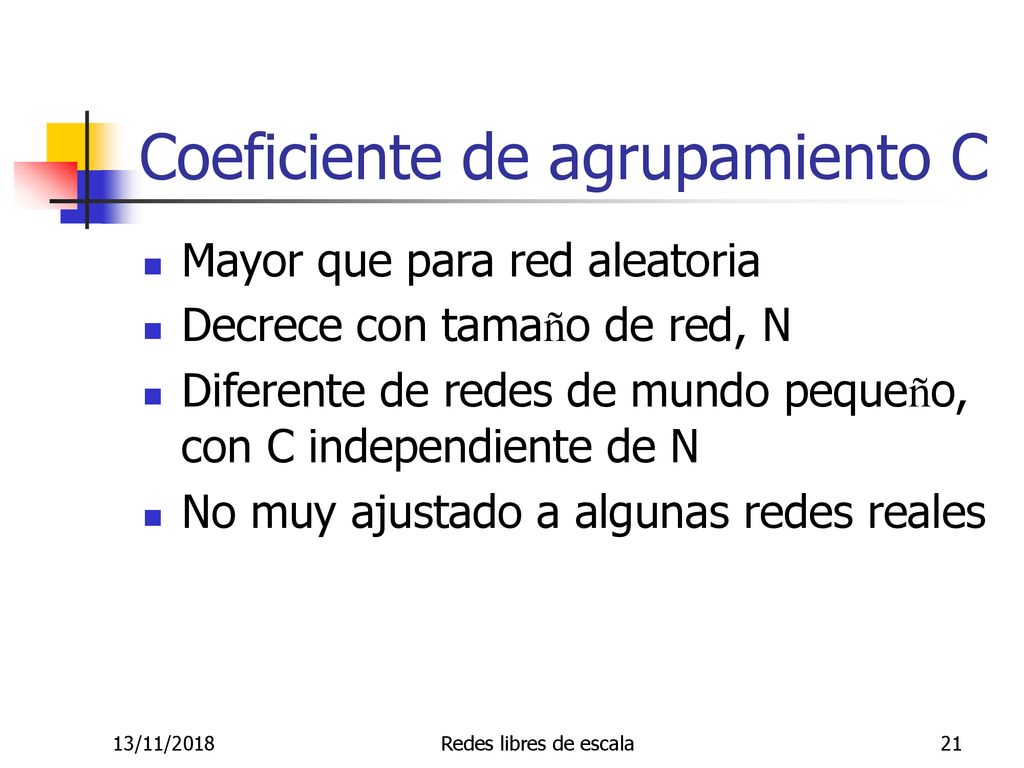

21 Coeficiente de agrupamiento C
Mayor que para red aleatoria Decrece con tamaño de red, N Diferente de redes de mundo pequeño, con C independiente de N No muy ajustado a algunas redes reales 13/11/2018 Redes libres de escala

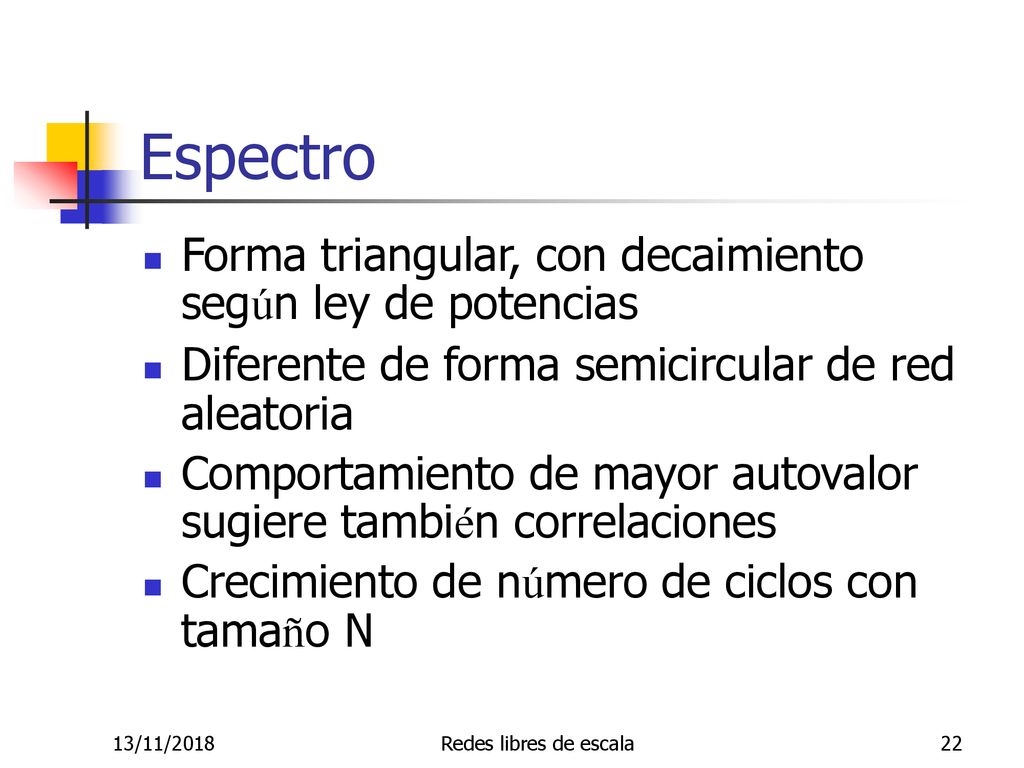

22 Espectro Forma triangular, con decaimiento según ley de potencias
Diferente de forma semicircular de red aleatoria Comportamiento de mayor autovalor sugiere también correlaciones Crecimiento de número de ciclos con tamaño N 13/11/2018 Redes libres de escala

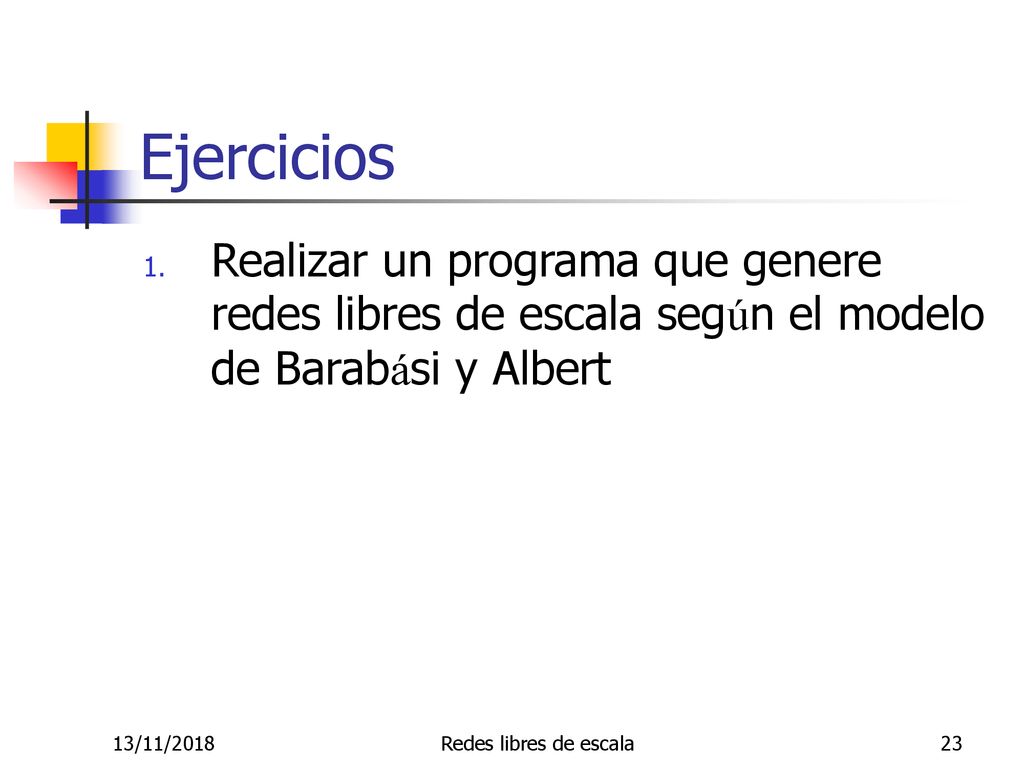

23 Ejercicios Realizar un programa que genere redes libres de escala según el modelo de Barabási y Albert 13/11/2018 Redes libres de escala

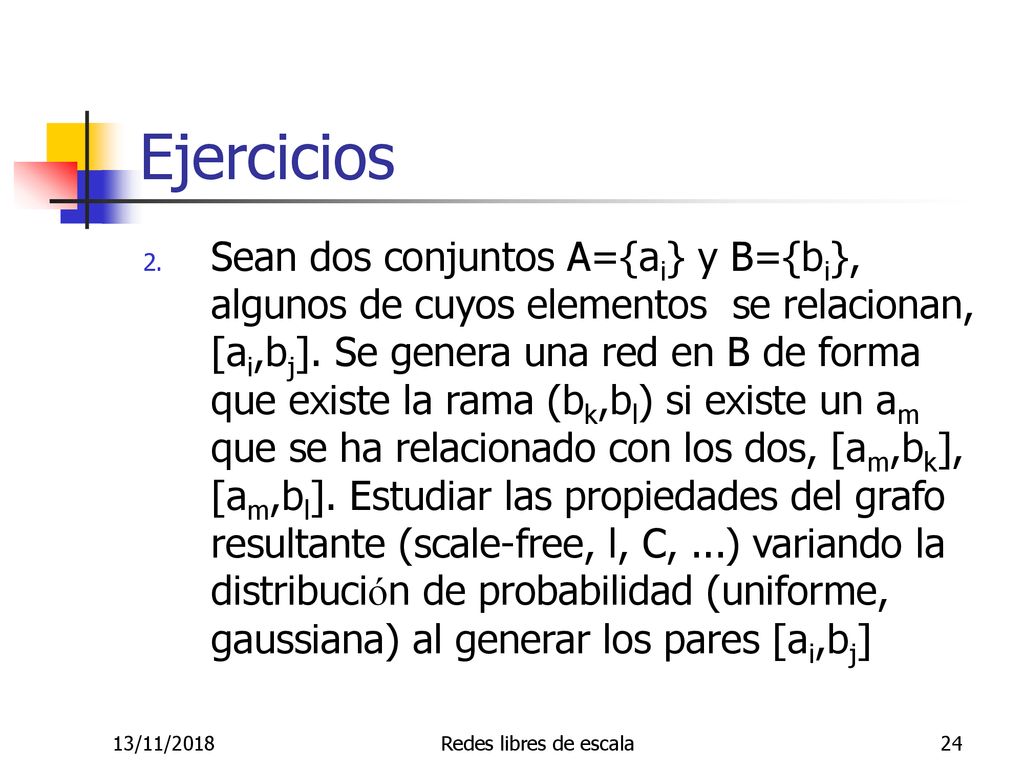

24 Ejercicios Sean dos conjuntos A={ai} y B={bi}, algunos de cuyos elementos se relacionan, [ai,bj]. Se genera una red en B de forma que existe la rama (bk,bl) si existe un am que se ha relacionado con los dos, [am,bk], [am,bl]. Estudiar las propiedades del grafo resultante (scale-free, l, C, ...) variando la distribución de probabilidad (uniforme, gaussiana) al generar los pares [ai,bj] 13/11/2018 Redes libres de escala
