LA ESTRUCTURA DE LA TIERRA

Presentación del tema: "LA ESTRUCTURA DE LA TIERRA"— Transcripción de la presentación:

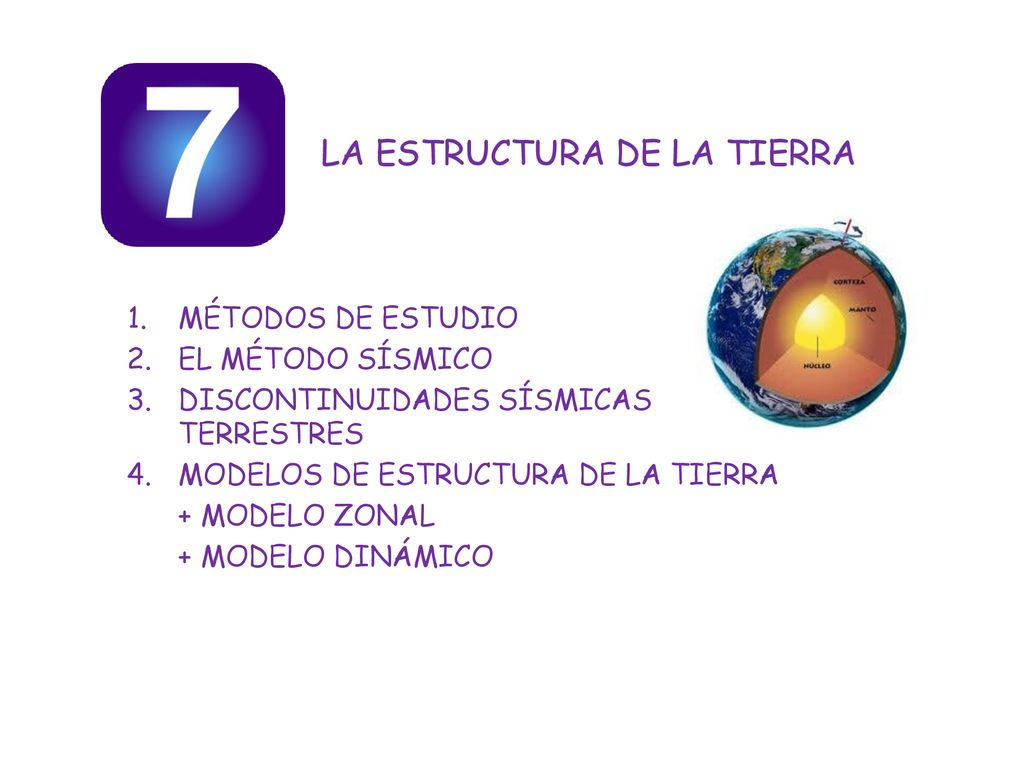

1 LA ESTRUCTURA DE LA TIERRA
MÉTODOS DE ESTUDIO EL MÉTODO SÍSMICO DISCONTINUIDADES SÍSMICAS TERRESTRES MODELOS DE ESTRUCTURA DE LA TIERRA + MODELO ZONAL + MODELO DINÁMICO

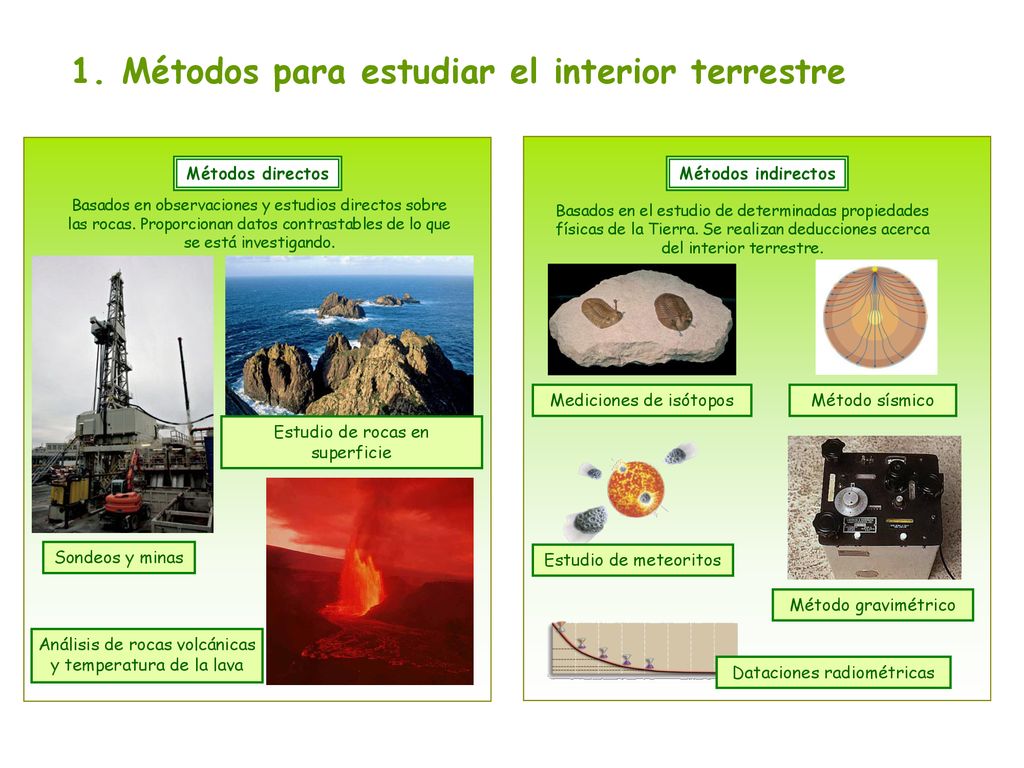

2 1. Métodos para estudiar el interior terrestre
Métodos directos Métodos indirectos Basados en observaciones y estudios directos sobre las rocas. Proporcionan datos contrastables de lo que se está investigando. Basados en el estudio de determinadas propiedades físicas de la Tierra. Se realizan deducciones acerca del interior terrestre. Mediciones de isótopos Método sísmico Estudio de rocas en superficie Sondeos y minas Estudio de meteoritos Método gravimétrico Análisis de rocas volcánicas y temperatura de la lava Dataciones radiométricas

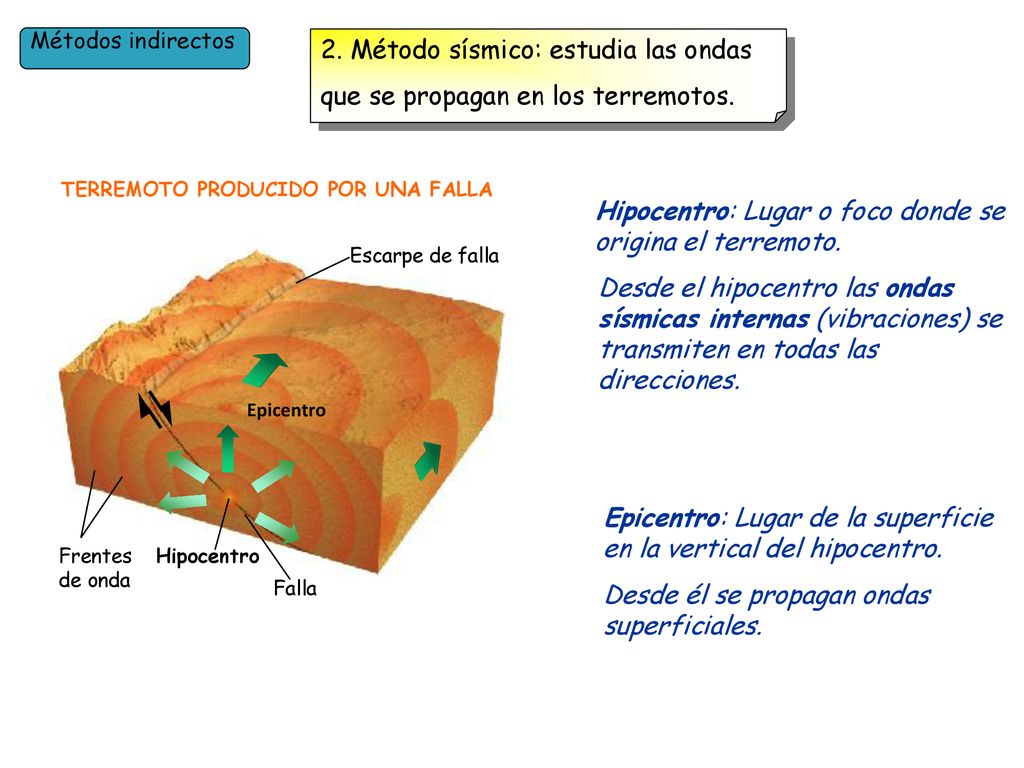

3 TERREMOTO PRODUCIDO POR UNA FALLA
Métodos indirectos 2. Método sísmico: estudia las ondas que se propagan en los terremotos. TERREMOTO PRODUCIDO POR UNA FALLA Hipocentro: Lugar o foco donde se origina el terremoto. Escarpe de falla Desde el hipocentro las ondas sísmicas internas (vibraciones) se transmiten en todas las direcciones. Epicentro Frentes de onda Hipocentro Epicentro: Lugar de la superficie en la vertical del hipocentro. Desde él se propagan ondas superficiales. Falla

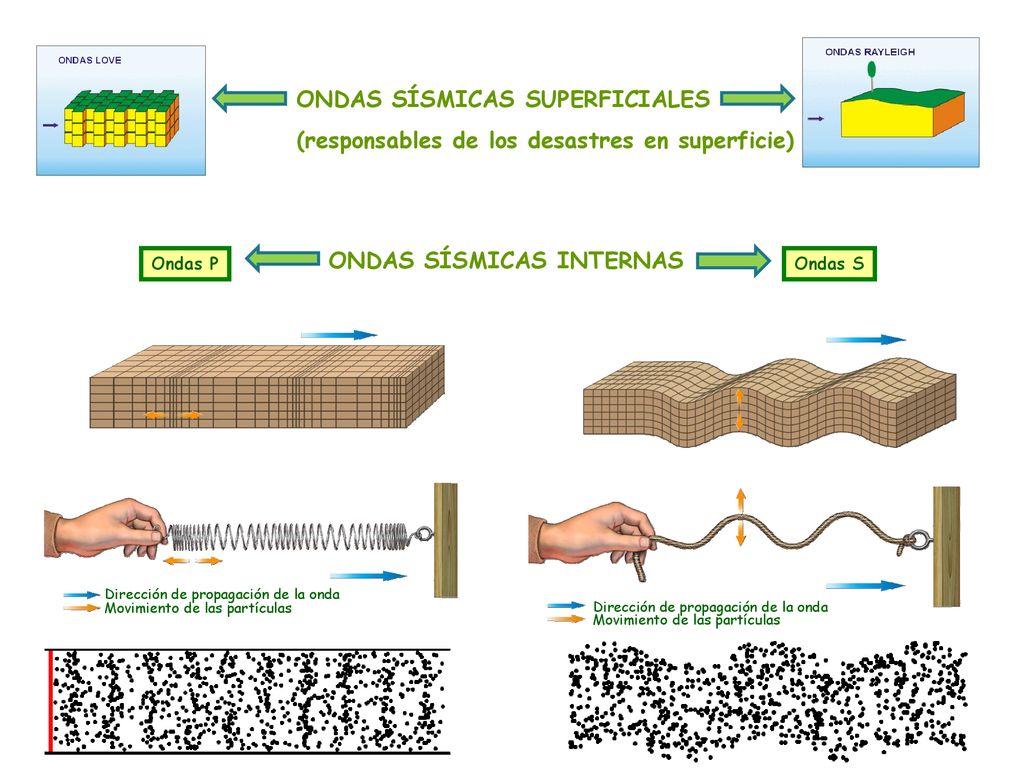

4 ONDAS SÍSMICAS SUPERFICIALES
(responsables de los desastres en superficie) Ondas P ONDAS SÍSMICAS INTERNAS Ondas S Dirección de propagación de la onda Movimiento de las partículas

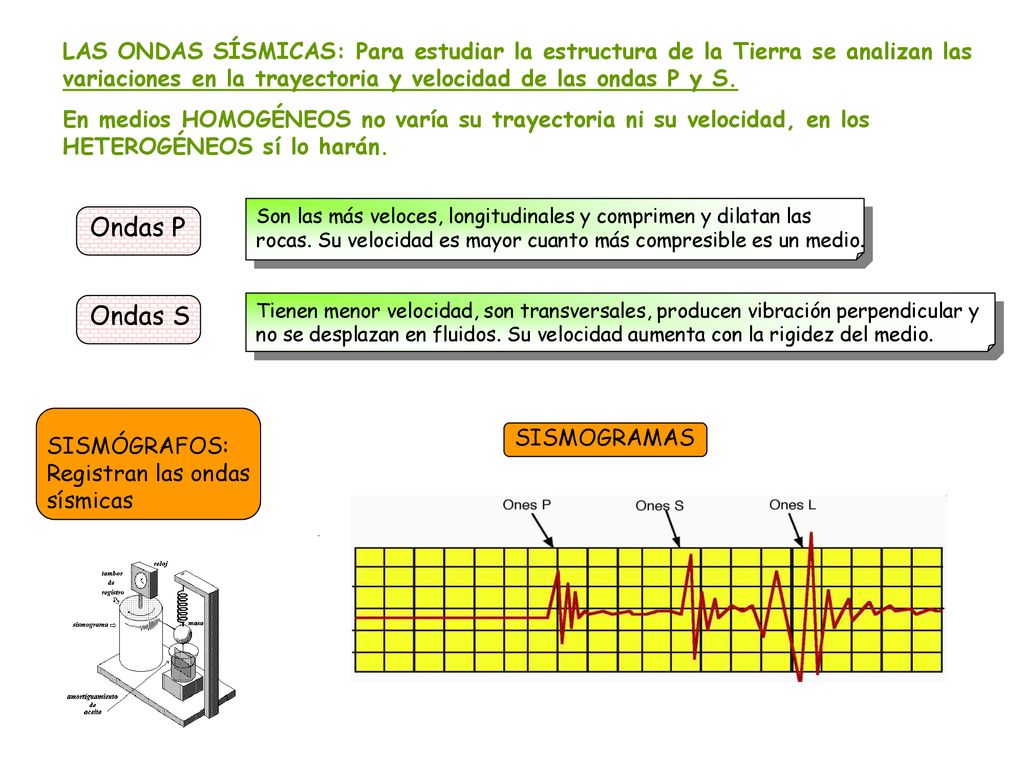

5 LAS ONDAS SÍSMICAS: Para estudiar la estructura de la Tierra se analizan las variaciones en la trayectoria y velocidad de las ondas P y S. En medios HOMOGÉNEOS no varía su trayectoria ni su velocidad, en los HETEROGÉNEOS sí lo harán. Son las más veloces, longitudinales y comprimen y dilatan las rocas. Su velocidad es mayor cuanto más compresible es un medio. Ondas P Ondas S Tienen menor velocidad, son transversales, producen vibración perpendicular y no se desplazan en fluidos. Su velocidad aumenta con la rigidez del medio. SISMÓGRAFOS: Registran las ondas sísmicas SISMOGRAMAS

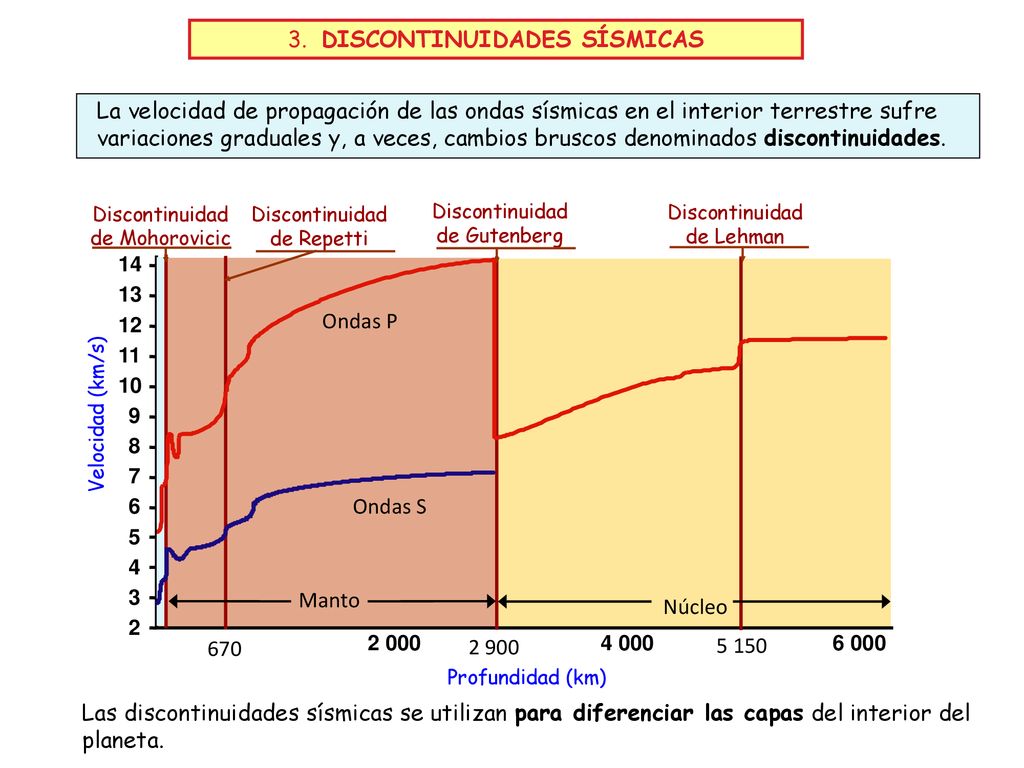

6 3. DISCONTINUIDADES SÍSMICAS
La velocidad de propagación de las ondas sísmicas en el interior terrestre sufre variaciones graduales y, a veces, cambios bruscos denominados discontinuidades. Discontinuidad de Mohorovicic Discontinuidad de Repetti Discontinuidad de Gutenberg Discontinuidad de Lehman 2 3 4 5 6 7 8 9 10 11 12 13 14 2 000 4 000 6 000 670 2 900 5 150 Ondas P Velocidad (km/s) Ondas S Manto Núcleo Profundidad (km) Las discontinuidades sísmicas se utilizan para diferenciar las capas del interior del planeta.

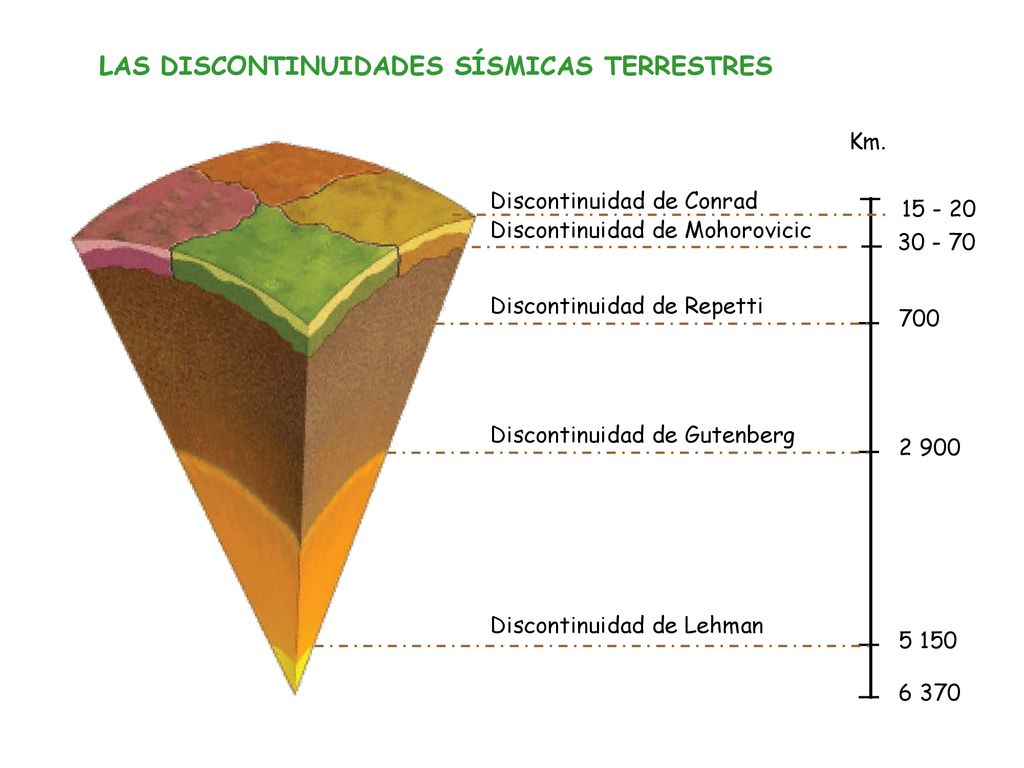

7 LAS DISCONTINUIDADES SÍSMICAS TERRESTRES
Km. Discontinuidad de Conrad Discontinuidad de Mohorovicic Discontinuidad de Repetti 700 Discontinuidad de Gutenberg 2 900 Discontinuidad de Lehman 5 150 6 370

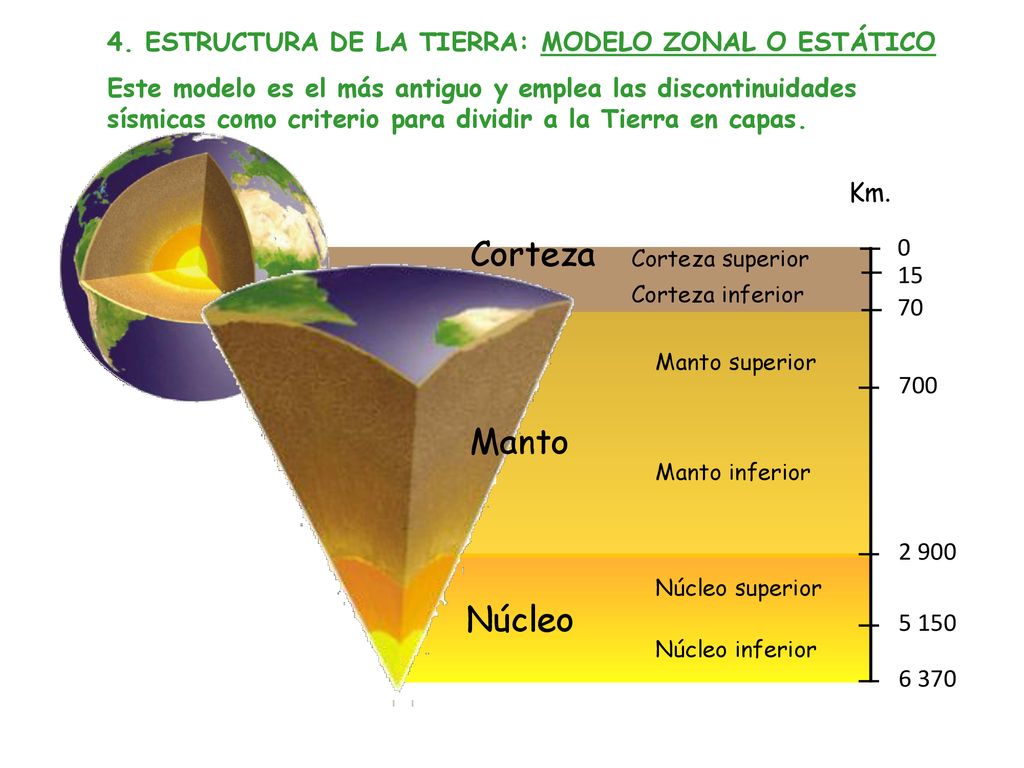

8 4. ESTRUCTURA DE LA TIERRA: MODELO ZONAL O ESTÁTICO
Este modelo es el más antiguo y emplea las discontinuidades sísmicas como criterio para dividir a la Tierra en capas. Km. Corteza Corteza superior 15 Corteza inferior 70 Manto superior 700 Manto Manto inferior 2 900 Núcleo superior Núcleo 5 150 Núcleo inferior 6 370

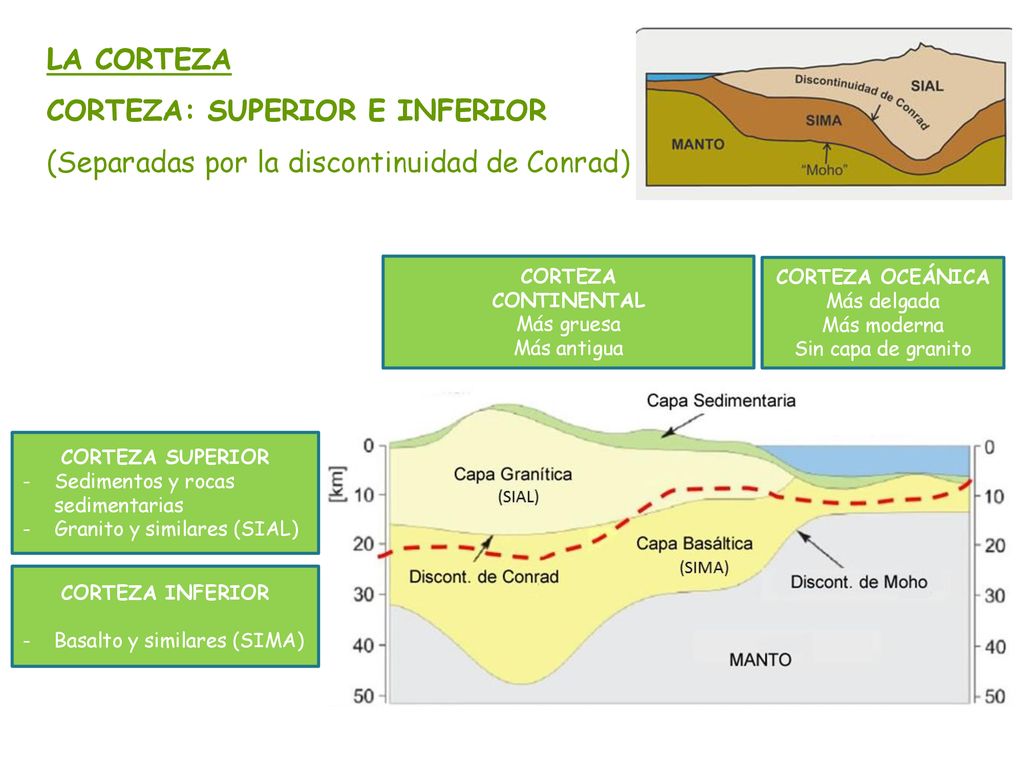

9 CORTEZA: SUPERIOR E INFERIOR
LA CORTEZA CORTEZA: SUPERIOR E INFERIOR (Separadas por la discontinuidad de Conrad) CORTEZA CONTINENTAL Más gruesa Más antigua CORTEZA OCEÁNICA Más delgada Más moderna Sin capa de granito Corteza continental CORTEZA SUPERIOR Sedimentos y rocas sedimentarias Granito y similares (SIAL) Corteza oceánica CORTEZA INFERIOR Basalto y similares (SIMA)

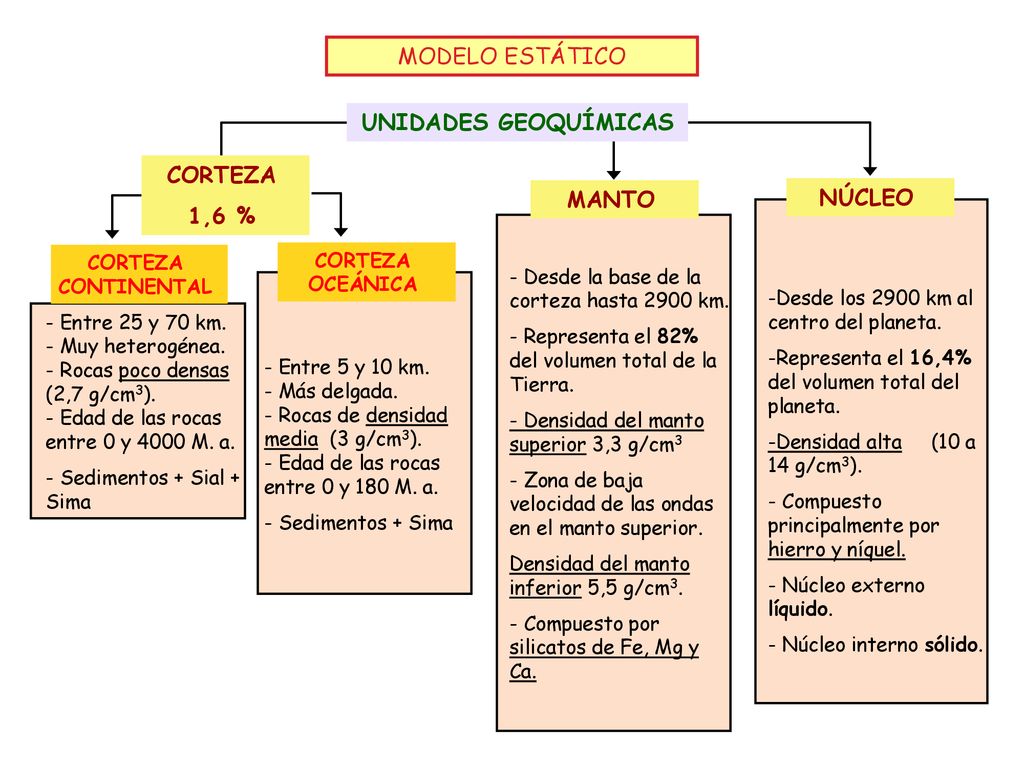

10 UNIDADES GEOQUÍMICAS CORTEZA 1,6 % MANTO NÚCLEO
MODELO ESTÁTICO UNIDADES GEOQUÍMICAS CORTEZA 1,6 % MANTO NÚCLEO -Desde los 2900 km al centro del planeta. -Representa el 16,4% del volumen total del planeta. -Densidad alta (10 a 14 g/cm3). - Compuesto principalmente por hierro y níquel. - Núcleo externo líquido. - Núcleo interno sólido. - Desde la base de la corteza hasta 2900 km. - Representa el 82% del volumen total de la Tierra. - Densidad del manto superior 3,3 g/cm3 - Zona de baja velocidad de las ondas en el manto superior. Densidad del manto inferior 5,5 g/cm3. - Compuesto por silicatos de Fe, Mg y Ca. CORTEZA CONTINENTAL CORTEZA OCEÁNICA - Entre 5 y 10 km. - Más delgada. - Rocas de densidad media (3 g/cm3). - Edad de las rocas entre 0 y 180 M. a. - Sedimentos + Sima - Entre 25 y 70 km. - Muy heterogénea. - Rocas poco densas (2,7 g/cm3). - Edad de las rocas entre 0 y 4000 M. a. - Sedimentos + Sial + Sima

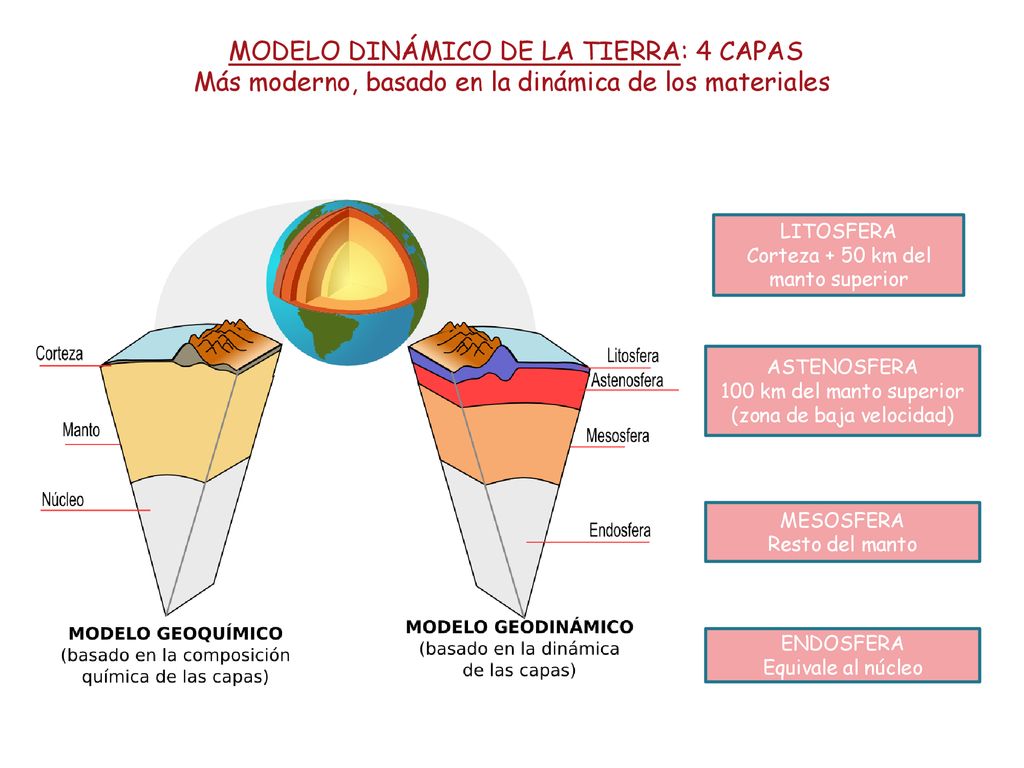

11 MODELO DINÁMICO DE LA TIERRA: 4 CAPAS Más moderno, basado en la dinámica de los materiales
LITOSFERA Corteza + 50 km del manto superior ASTENOSFERA 100 km del manto superior (zona de baja velocidad) MESOSFERA Resto del manto ENDOSFERA Equivale al núcleo

12 LOS 2 MODELOS DE ESTRUCTURA DE LA TIERRA
