CURSO DE FIBRAS OPTICAS

Presentación del tema: "CURSO DE FIBRAS OPTICAS"— Transcripción de la presentación:

1 CURSO DE FIBRAS OPTICAS
INTRODUCCION

2 REFLEXION TOTAL INTERNA

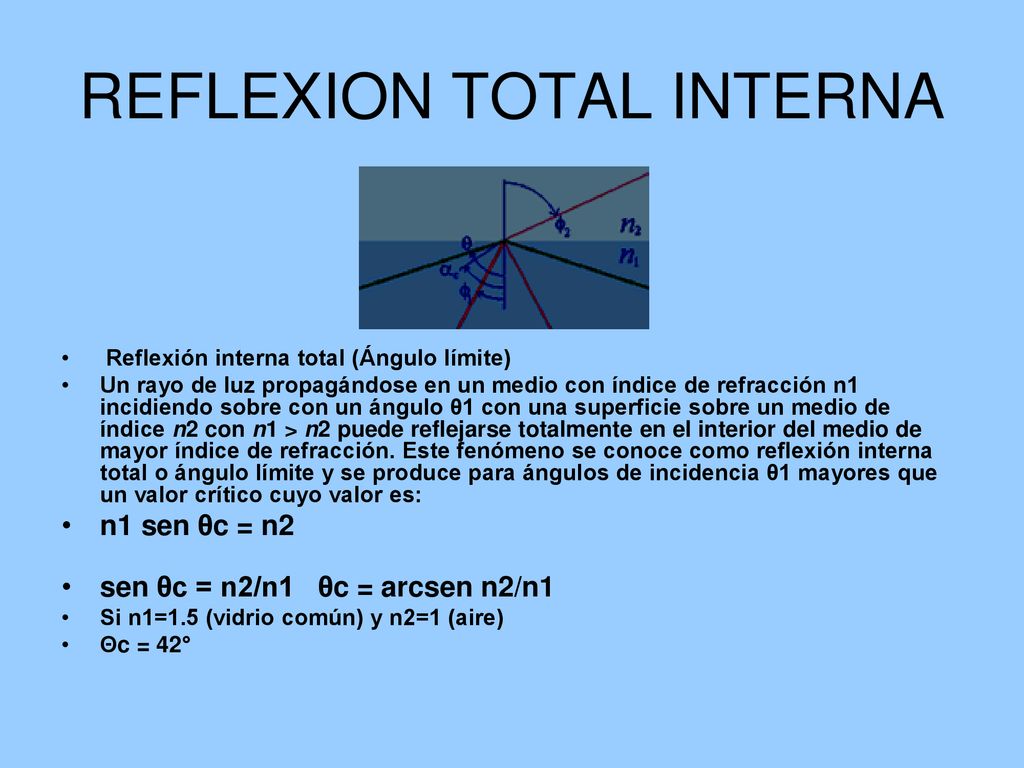

Reflexión interna total (Ángulo límite) Un rayo de luz propagándose en un medio con índice de refracción n1 incidiendo sobre con un ángulo θ1 con una superficie sobre un medio de índice n2 con n1 > n2 puede reflejarse totalmente en el interior del medio de mayor índice de refracción. Este fenómeno se conoce como reflexión interna total o ángulo límite y se produce para ángulos de incidencia θ1 mayores que un valor crítico cuyo valor es: n1 sen θc = n2 sen θc = n2/n1 θc = arcsen n2/n1 Si n1=1.5 (vidrio común) y n2=1 (aire) Θc = 42°

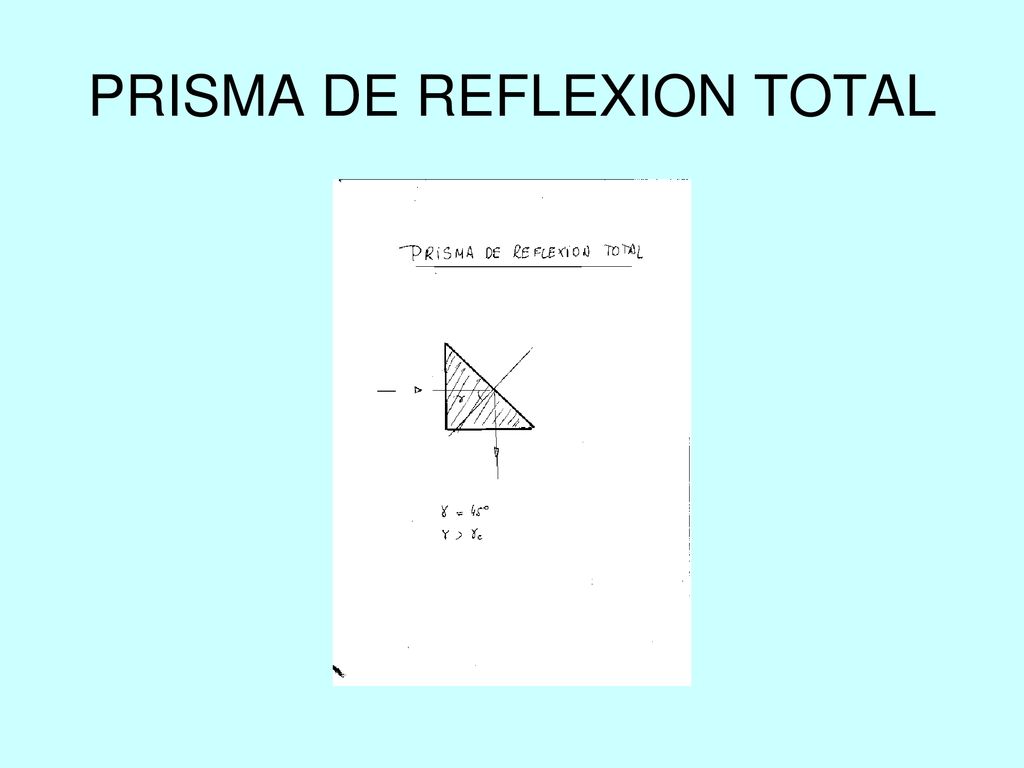

3 PRISMA DE REFLEXION TOTAL

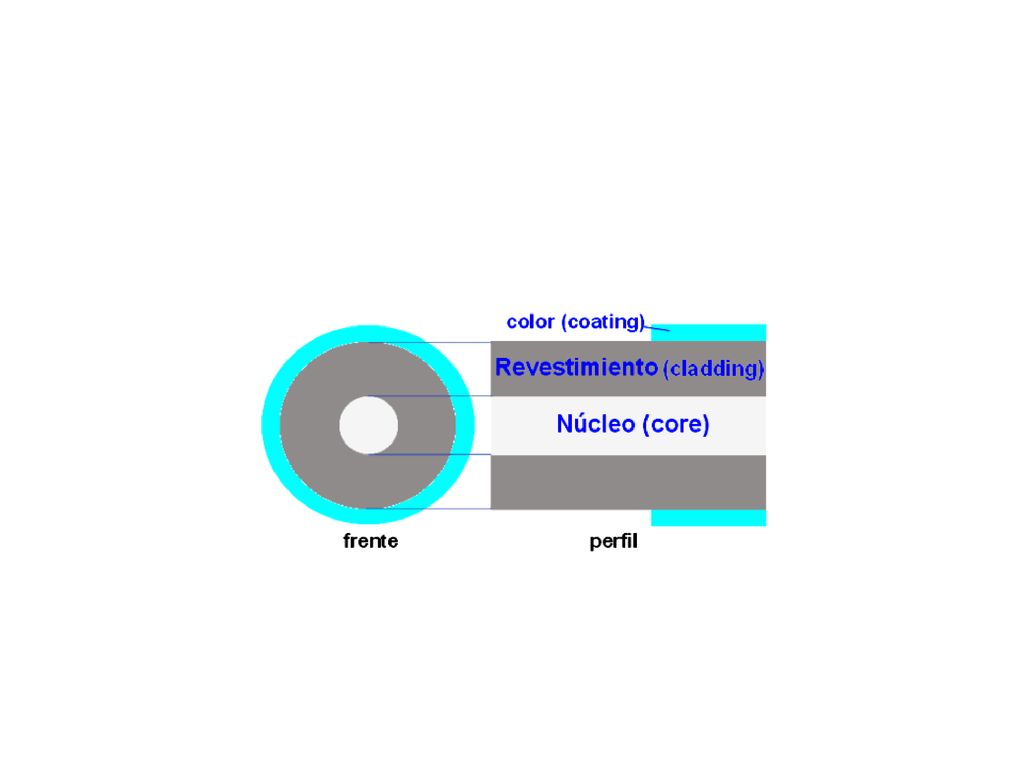

4

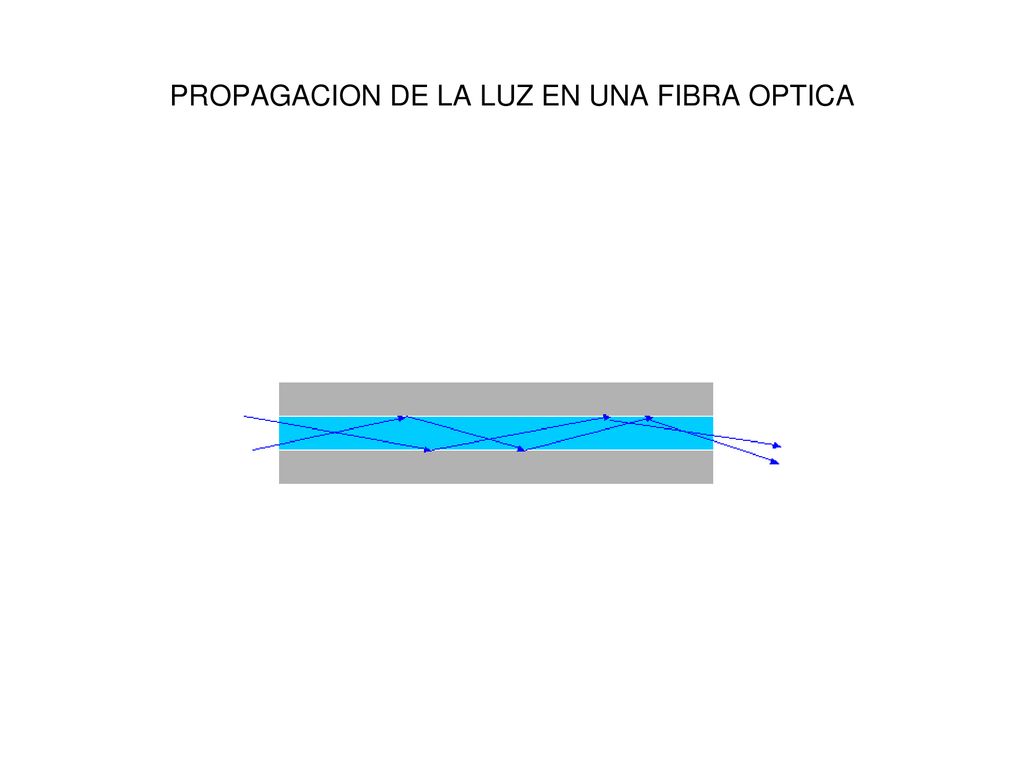

5 PROPAGACION DE LA LUZ EN UNA FIBRA OPTICA

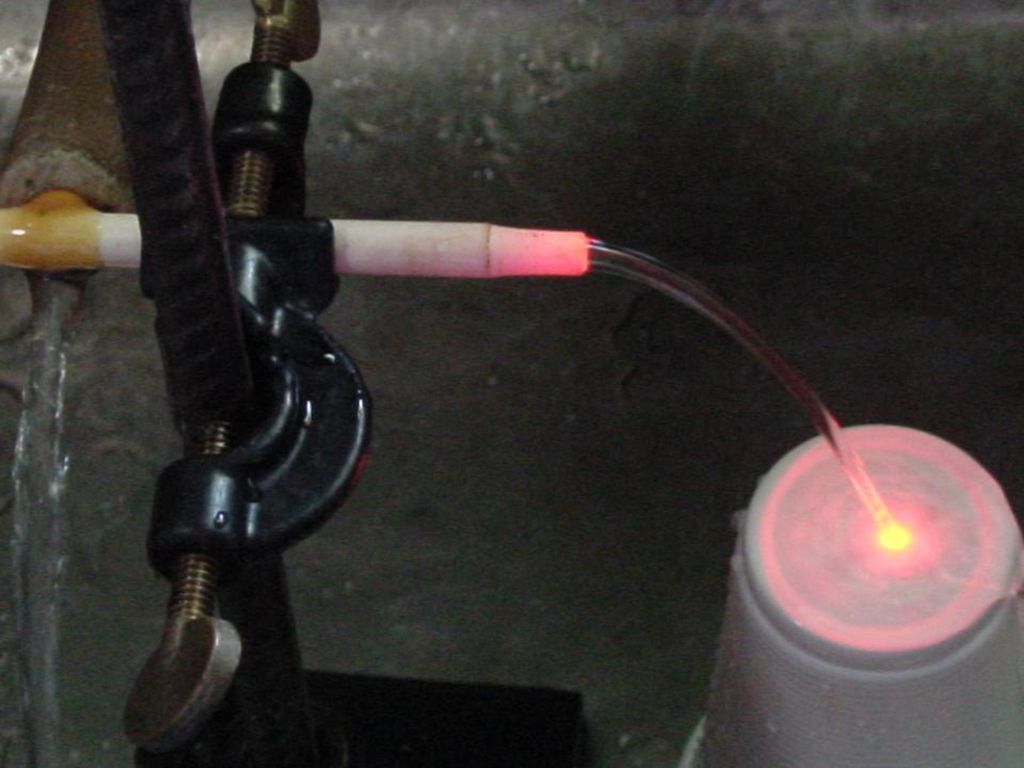

6

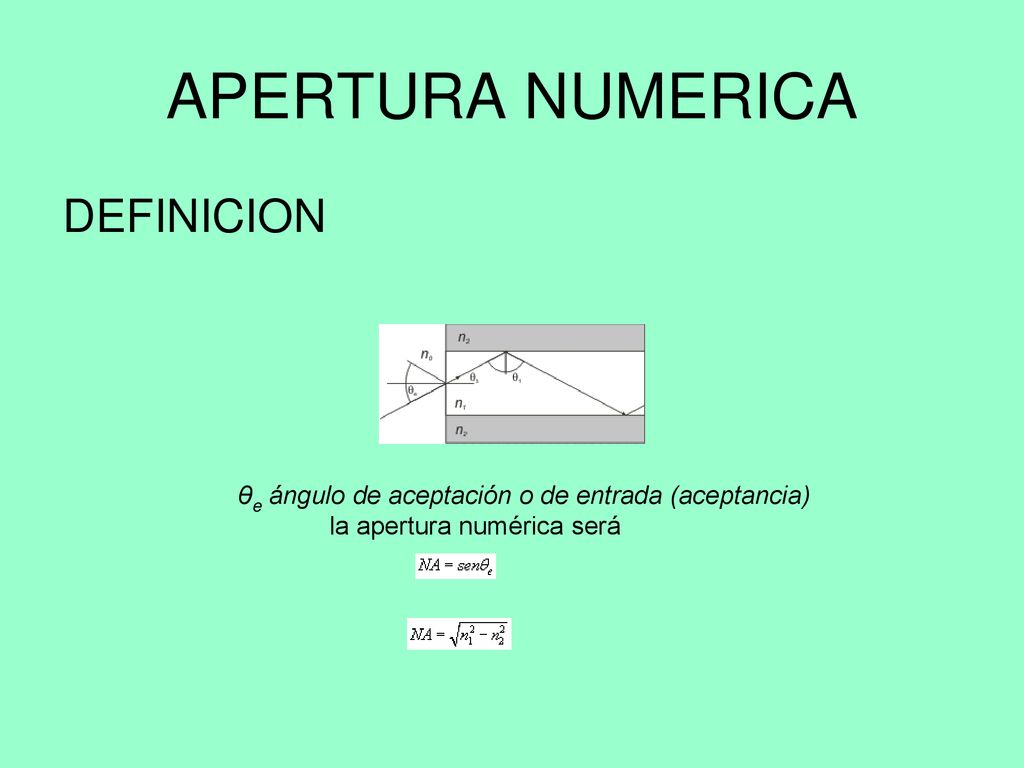

7 APERTURA NUMERICA DEFINICION
θe ángulo de aceptación o de entrada (aceptancia) la apertura numérica será

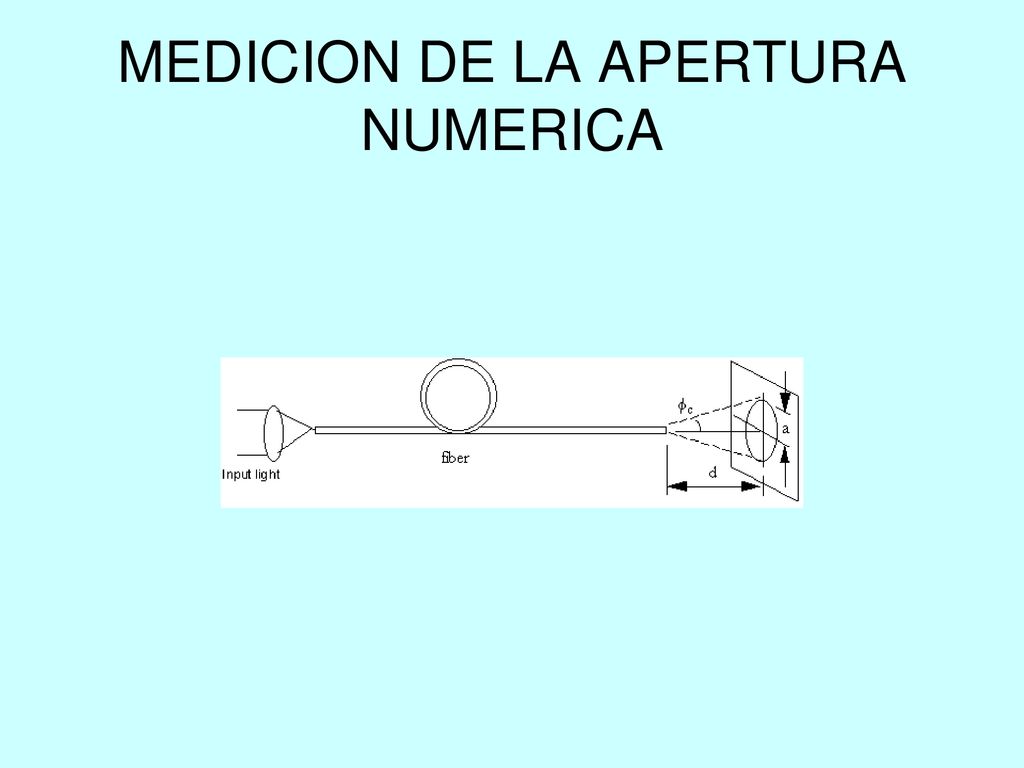

8 MEDICION DE LA APERTURA NUMERICA

9 CLASIFICACION Podemos clasificar a las F.O de la siguiente manera
F.O. Multimodo a) de índice abrupto o escalón b) de índice gradual F.O. Monomodo

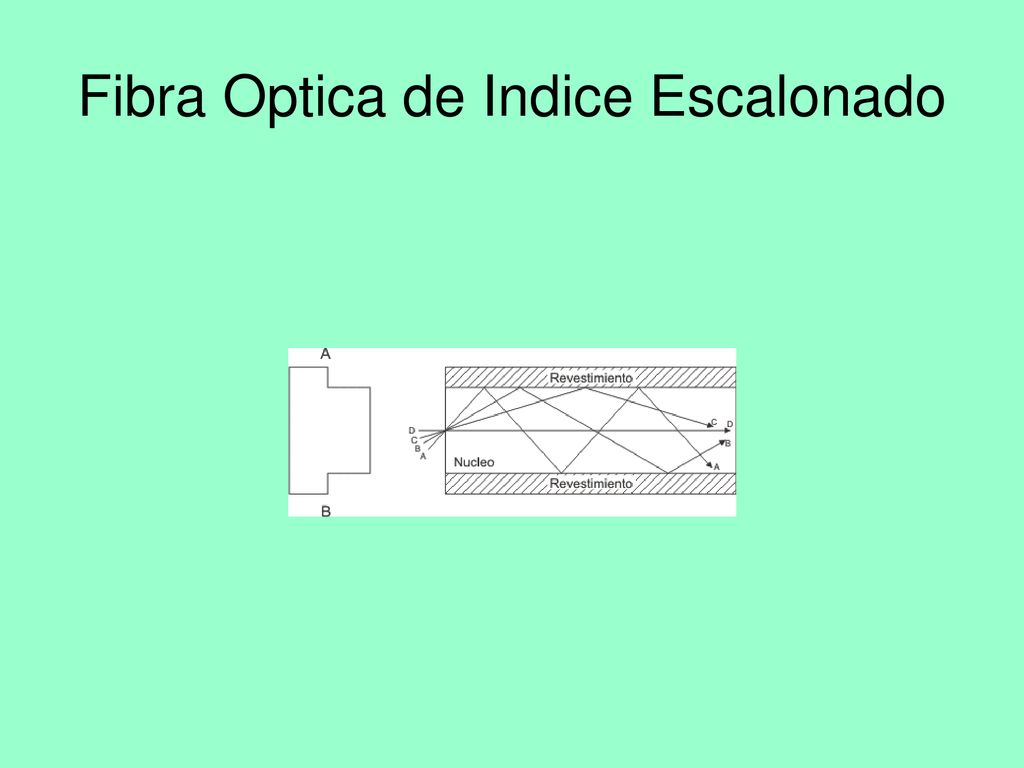

10 Fibra Optica de Indice Escalonado

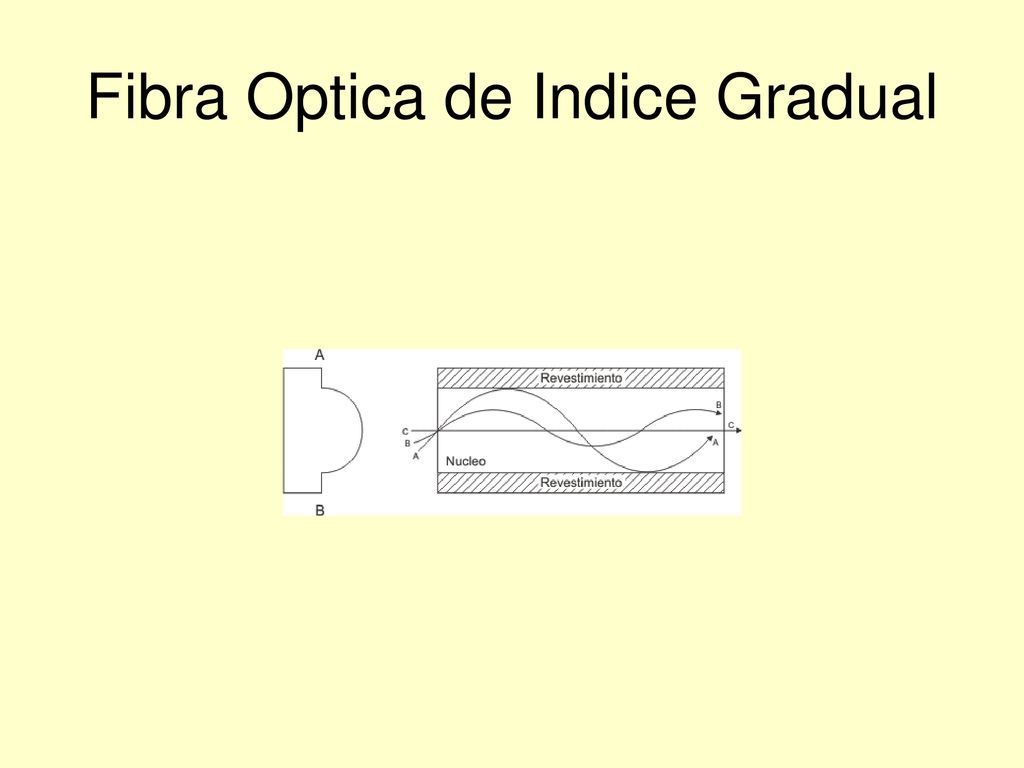

11 Fibra Optica de Indice Gradual

12 CLASIFICACION DE LAS F.O.
Fibras monomodo

13 FRECUENCIA NORMALIZADA

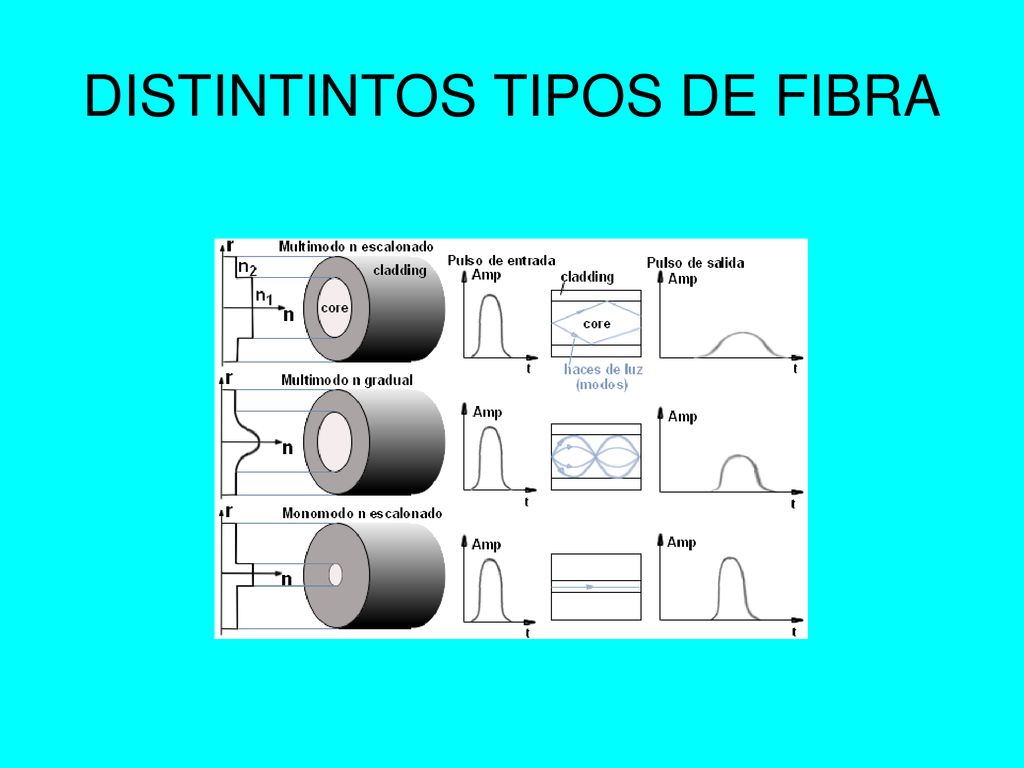

14 DISTINTINTOS TIPOS DE FIBRA

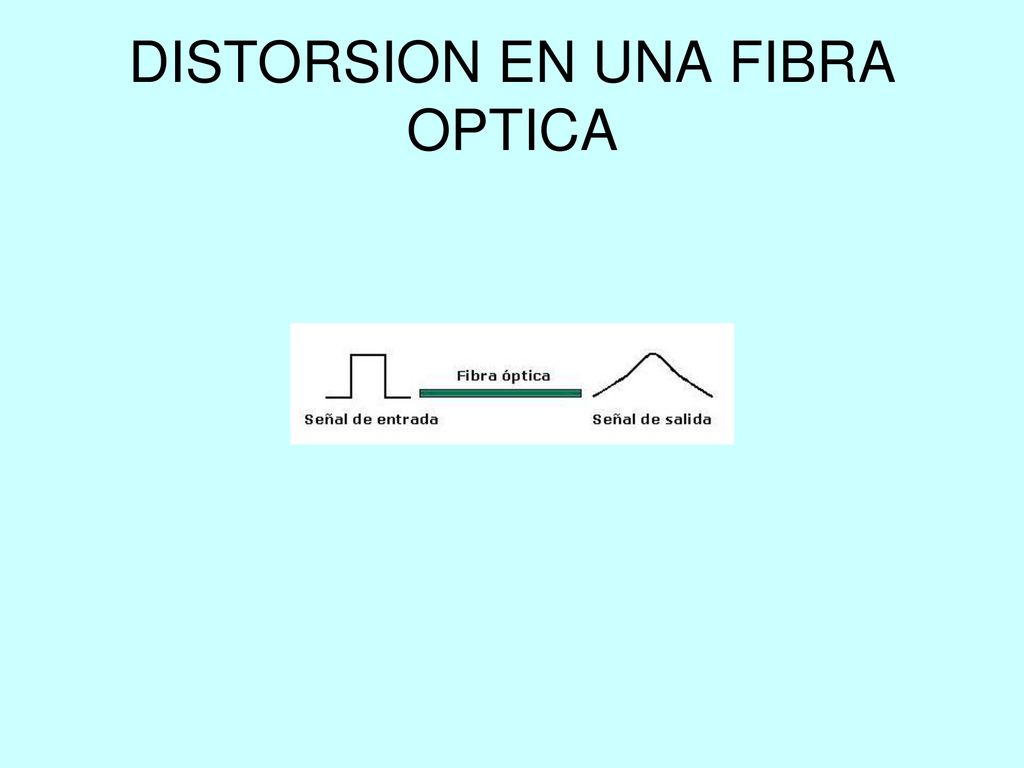

15 DISTORSION EN UNA FIBRA OPTICA

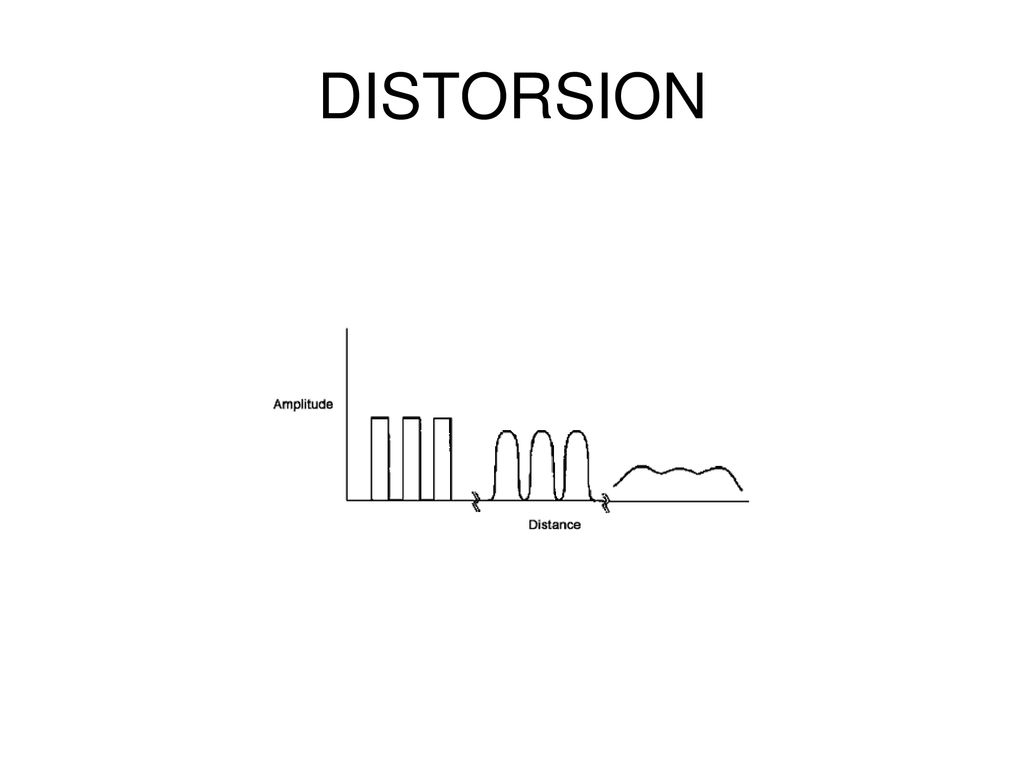

16 DISTORSION

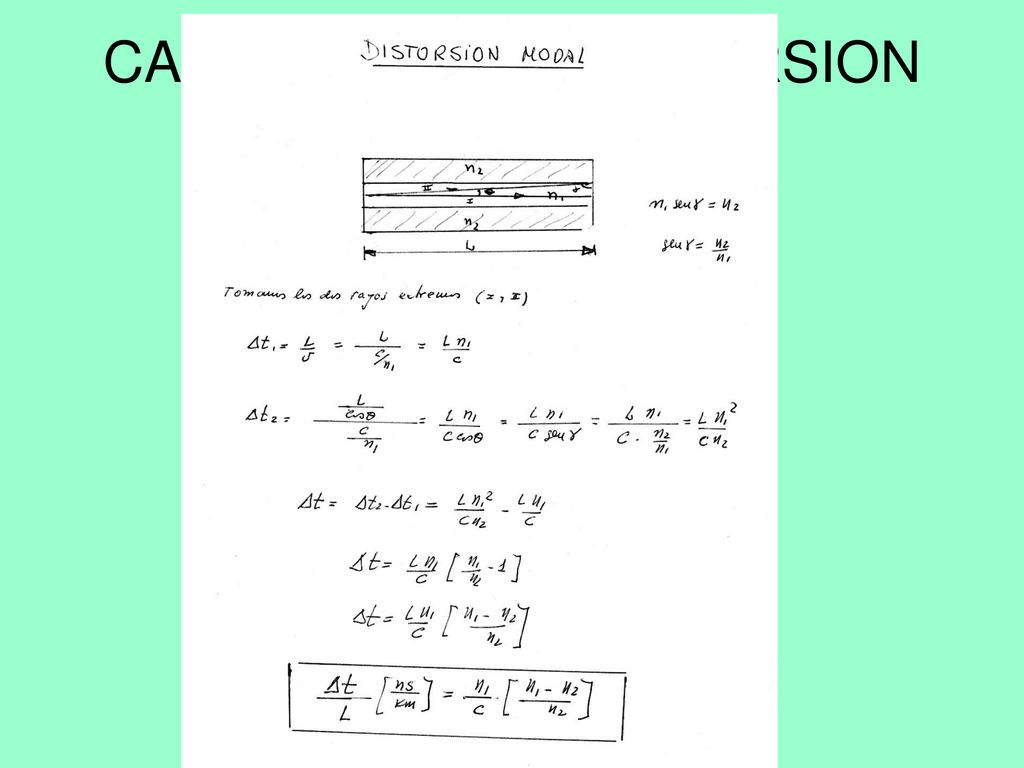

17 CALCULO DE LA DISTORSION MODAL

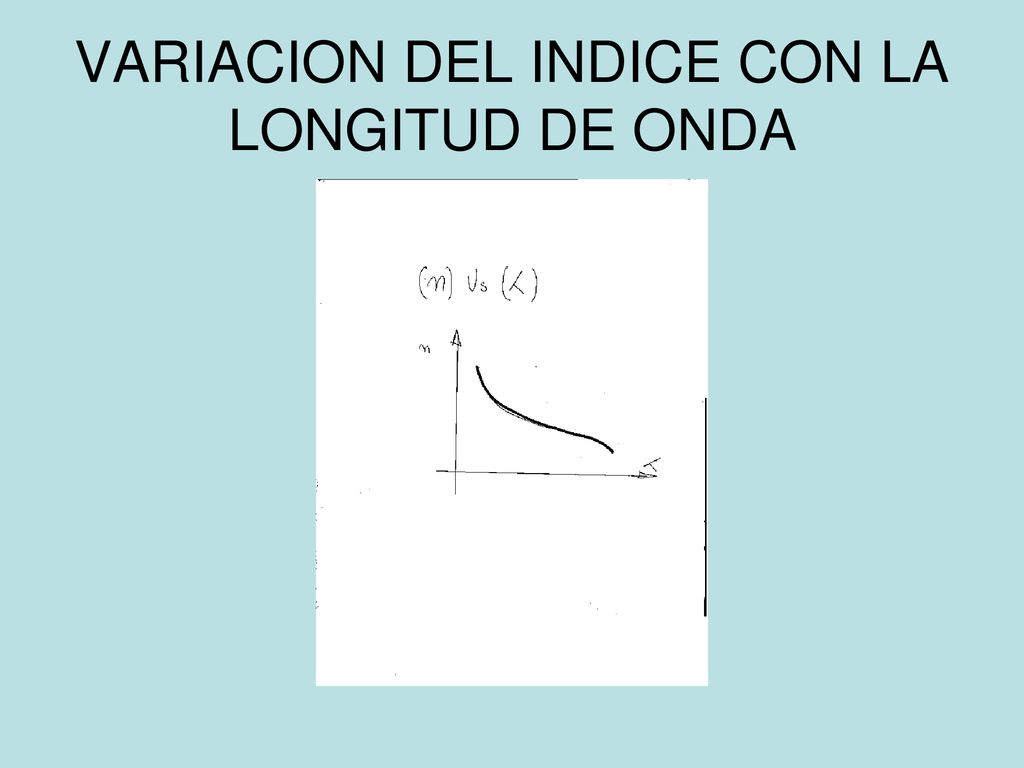

18 VARIACION DEL INDICE CON LA LONGITUD DE ONDA

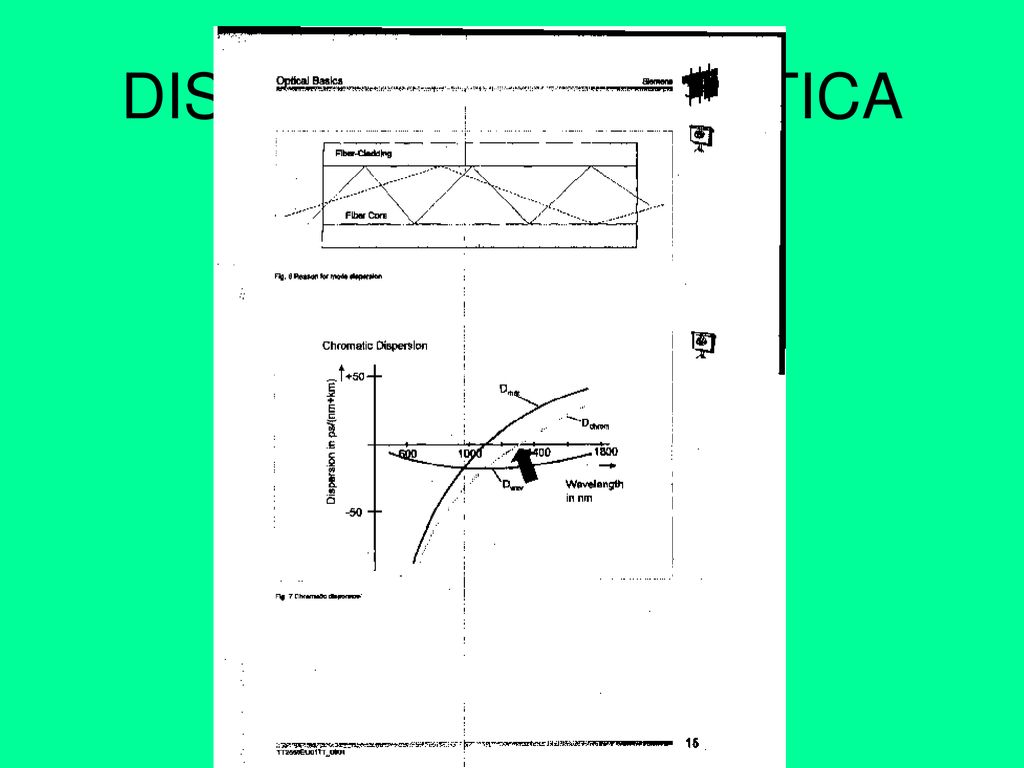

19 DISTORSION CROMATICA

20 DISTORSION CROMATICA Distorsion total Vs. Longitud de onda

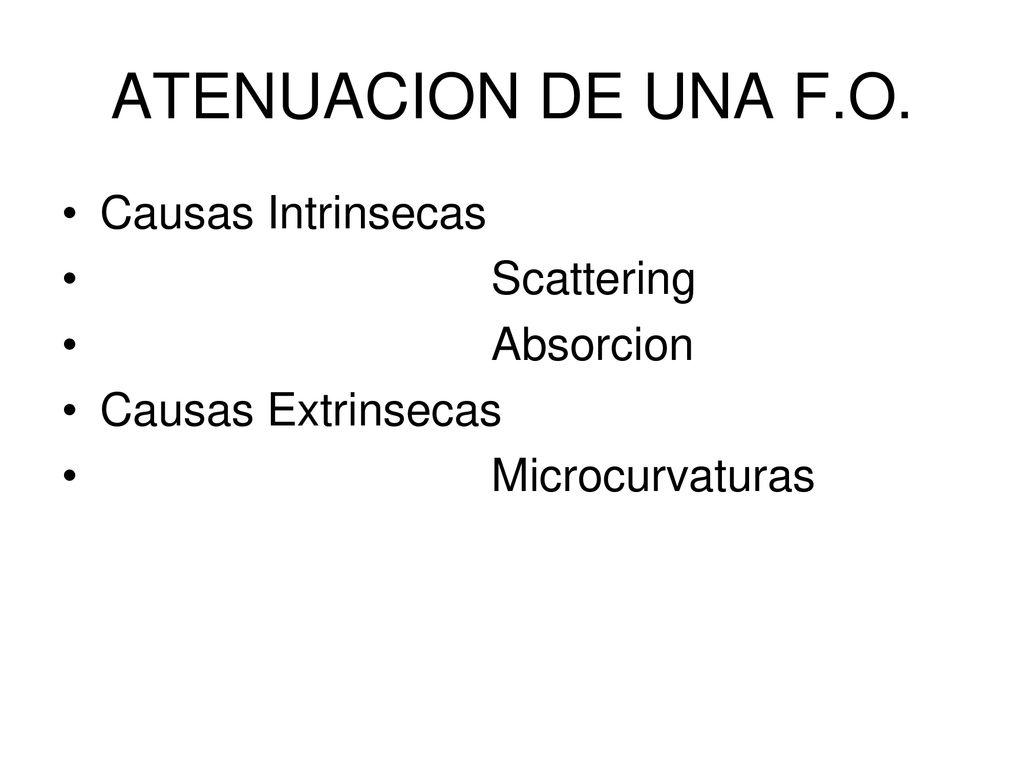

21 ATENUACION DE UNA F.O. Causas Intrinsecas Scattering Absorcion
Causas Extrinsecas Microcurvaturas

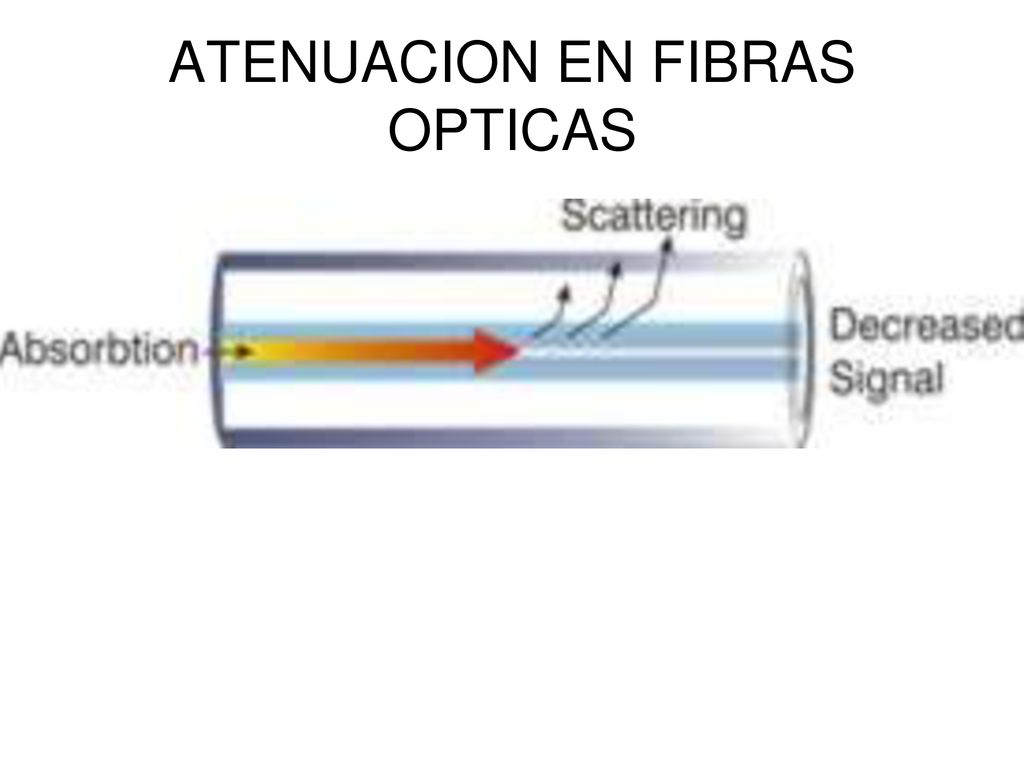

22 ATENUACION EN FIBRAS OPTICAS

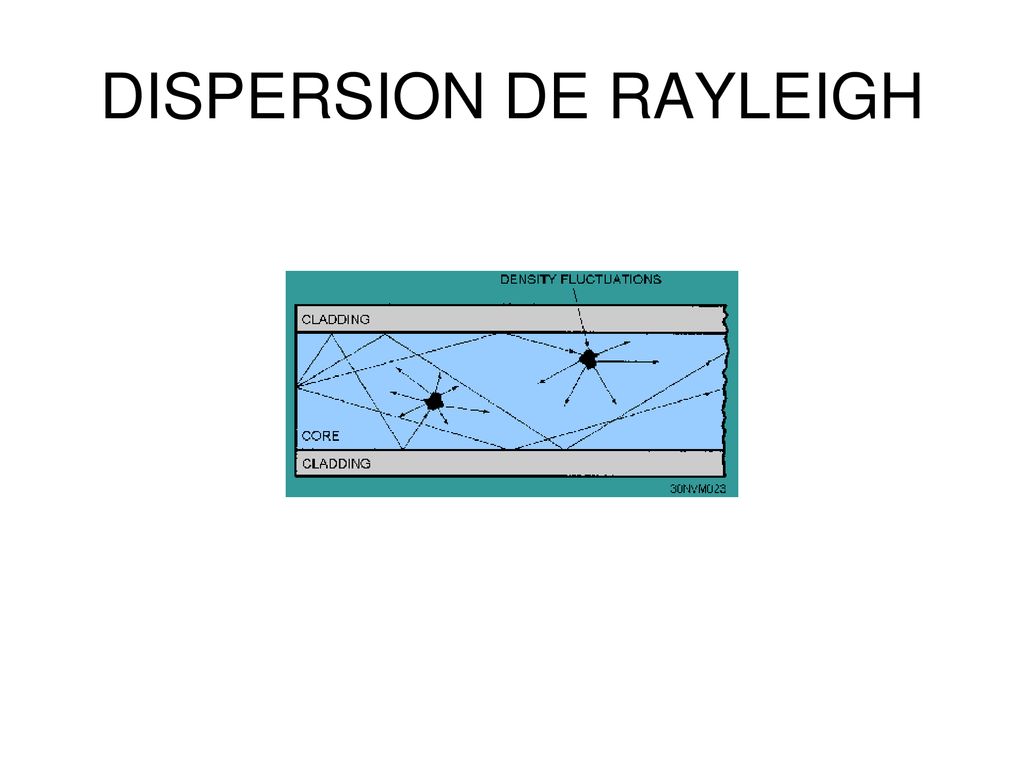

23 DISPERSION DE RAYLEIGH

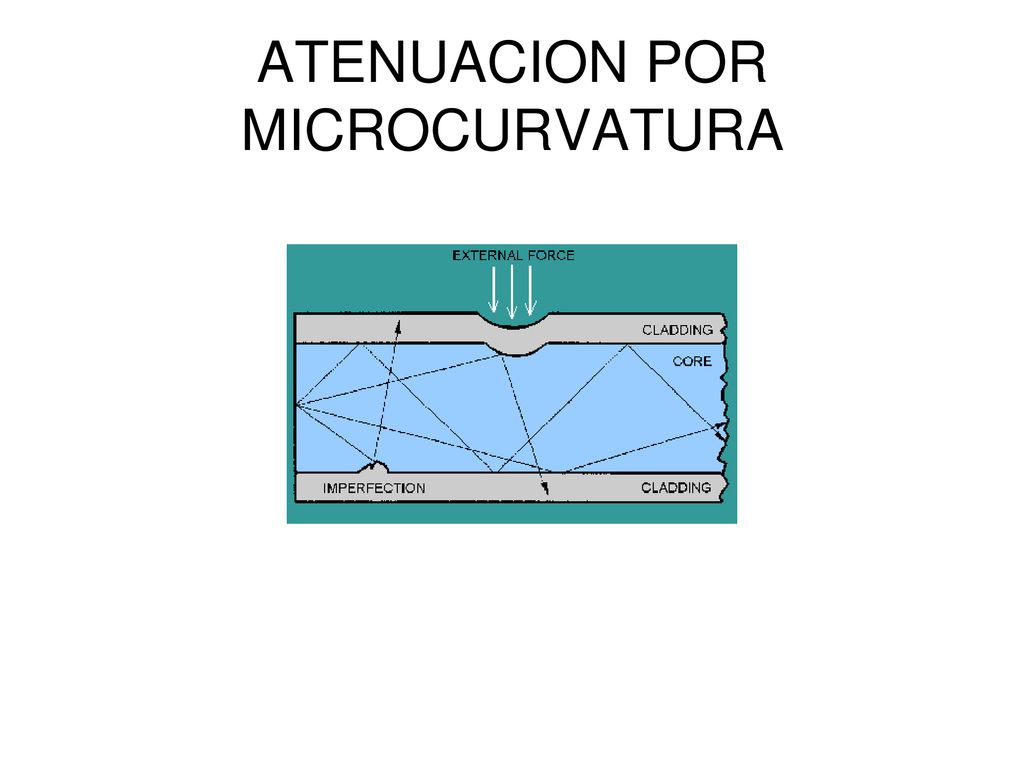

24 ATENUACION POR MICROCURVATURA

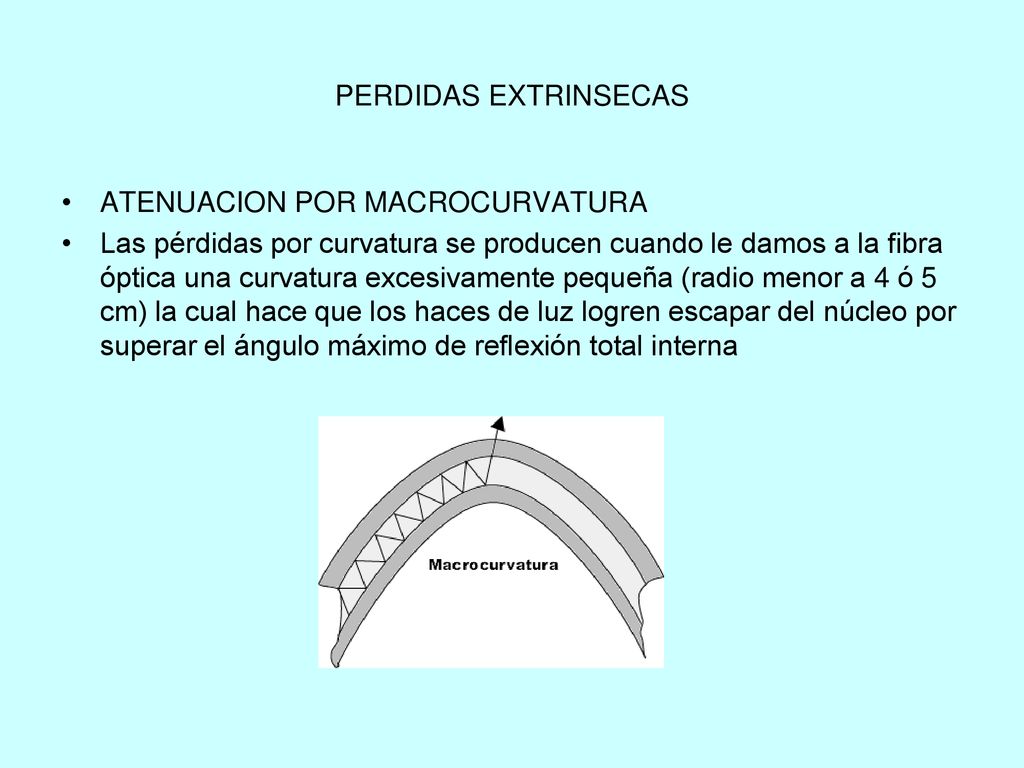

25 PERDIDAS EXTRINSECAS ATENUACION POR MACROCURVATURA Las pérdidas por curvatura se producen cuando le damos a la fibra óptica una curvatura excesivamente pequeña (radio menor a 4 ó 5 cm) la cual hace que los haces de luz logren escapar del núcleo por superar el ángulo máximo de reflexión total interna

26 CURVA DE ATENUACION

27 ATENUACION DE UNA FIBRA OPTICA
Curva de Atenuacion

28 ATENUACION DE UNA FIBRA OPTICA

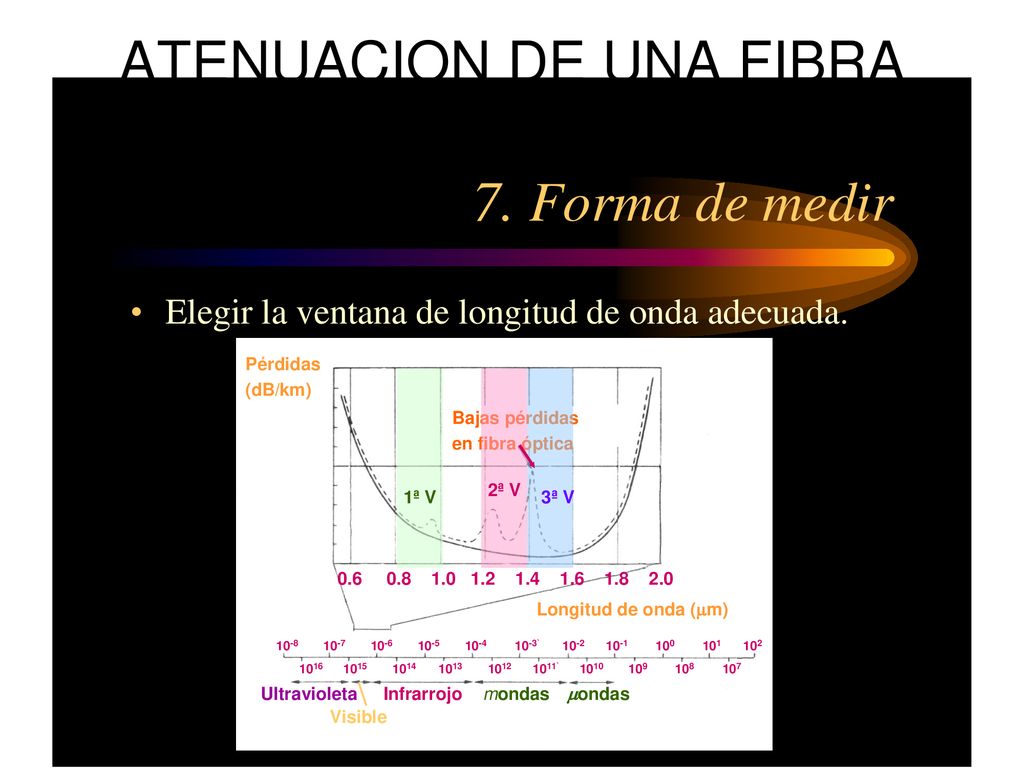

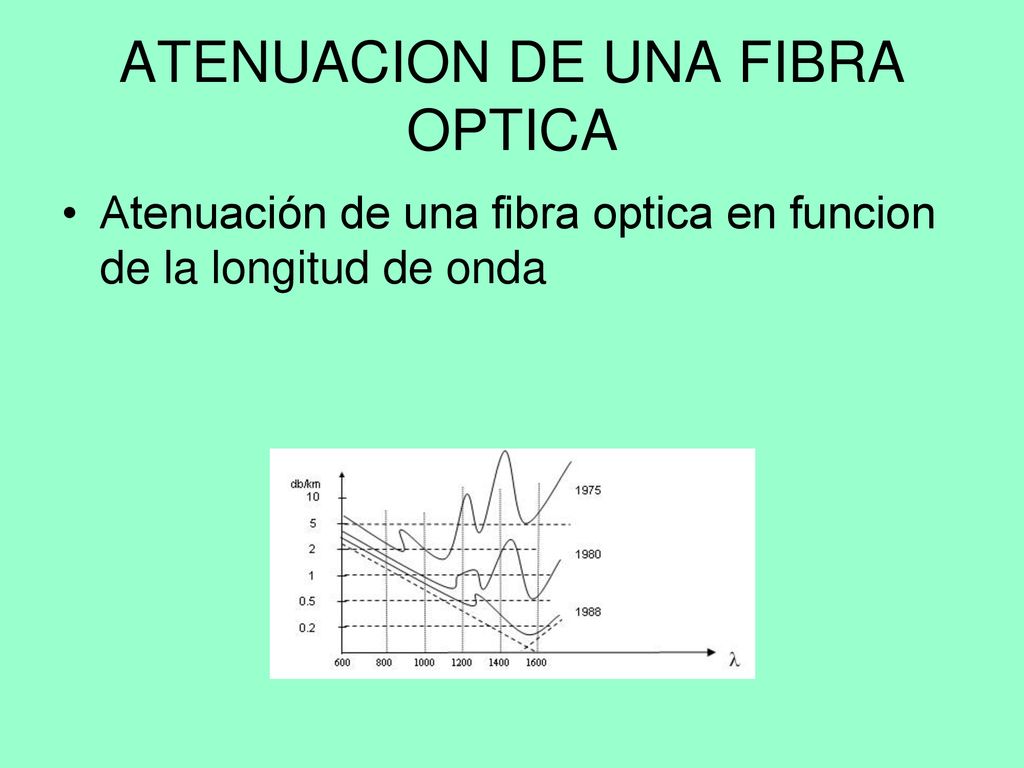

Atenuación de una fibra optica en funcion de la longitud de onda

29

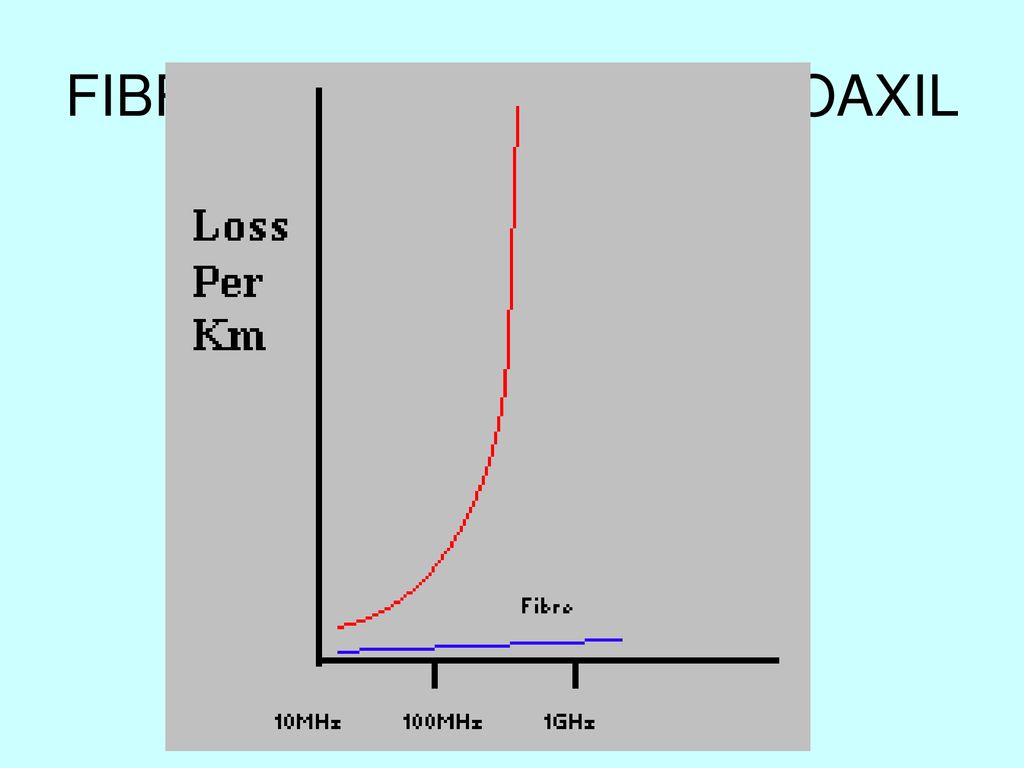

30 FIBRA OPTICA vs CABLE COAXIL

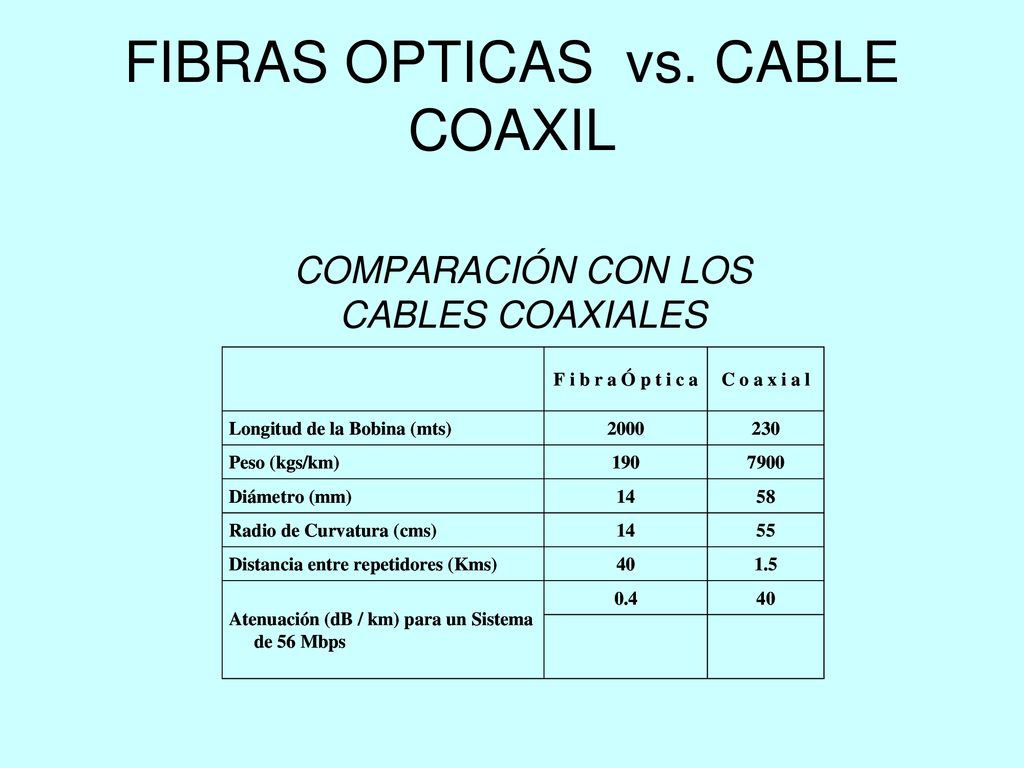

31 FIBRAS OPTICAS vs. CABLE COAXIL

32 OTDR Dispositivo para el control de la atenuación y eventuales fallas de un enlace de fibras opticas

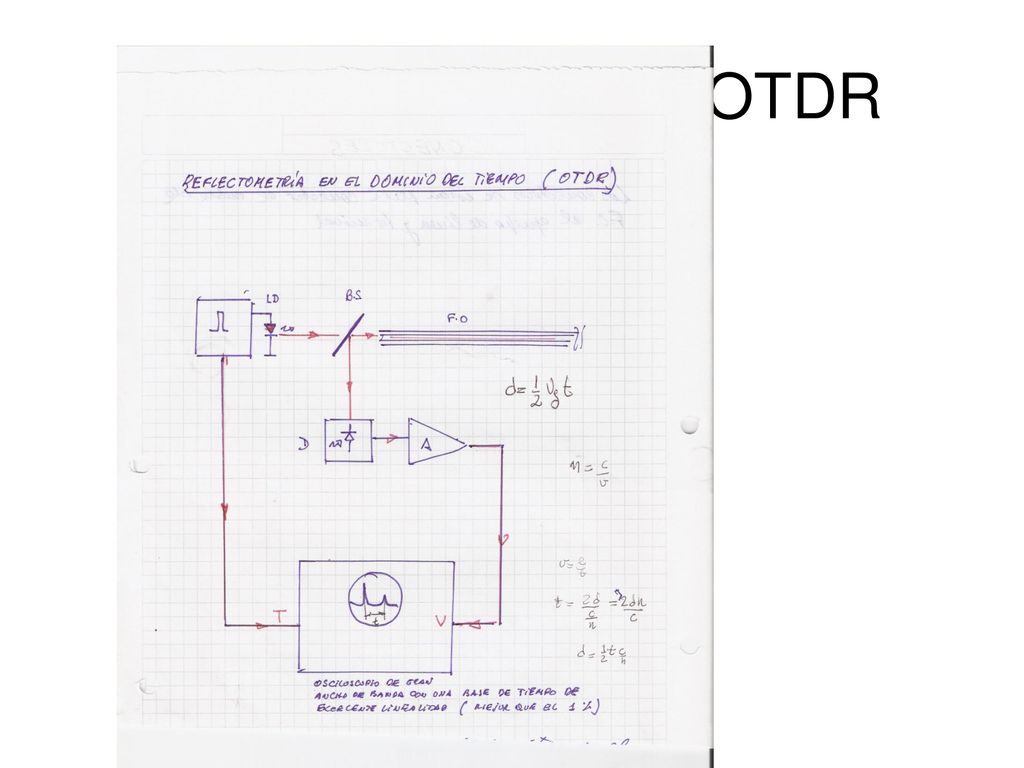

33 DIAGRAMA DE UN OTDR

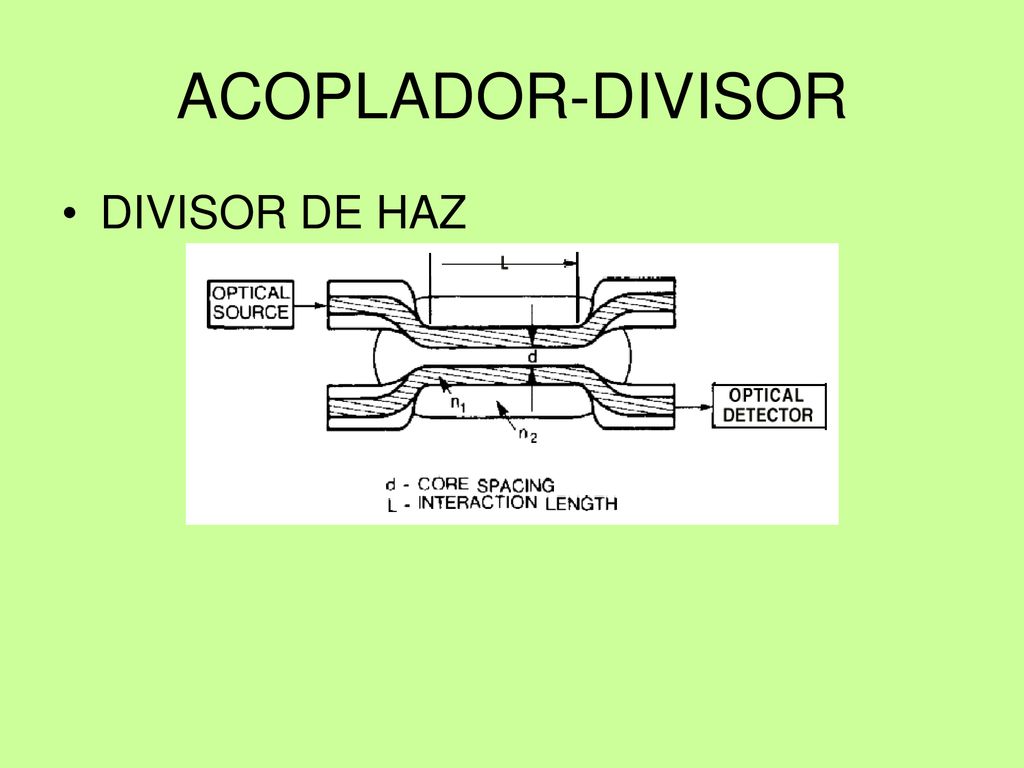

34 ACOPLADOR-DIVISOR DIVISOR DE HAZ

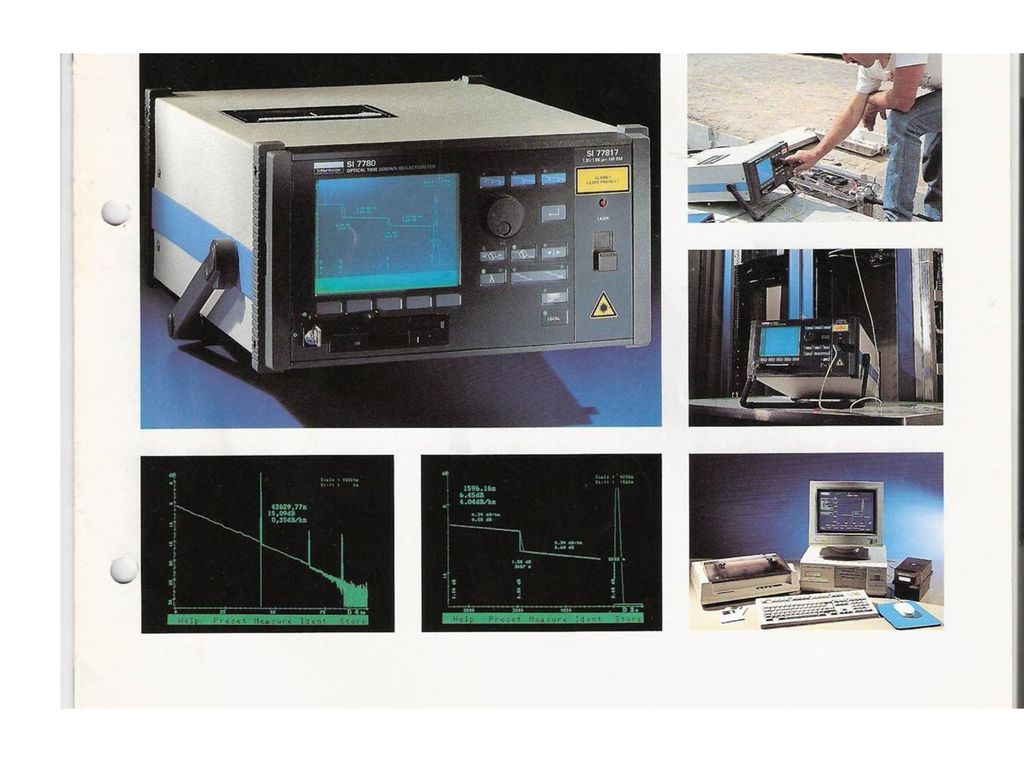

35

36 ENLACE CON FIBRAS OPTICAS

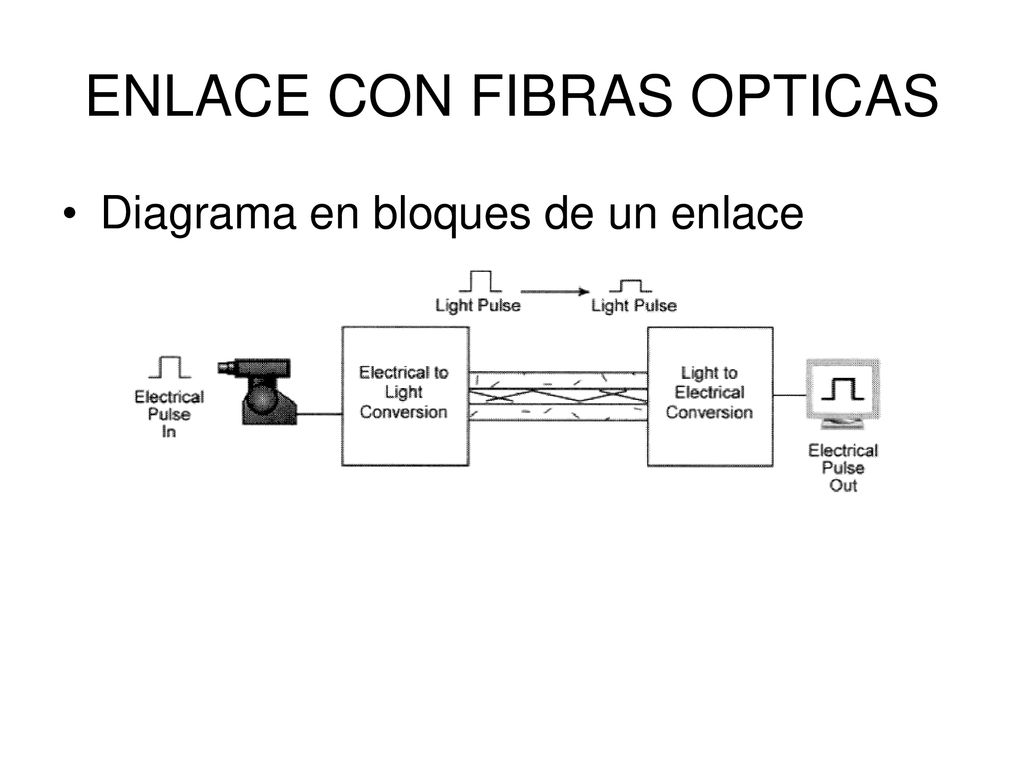

Diagrama en bloques de un enlace

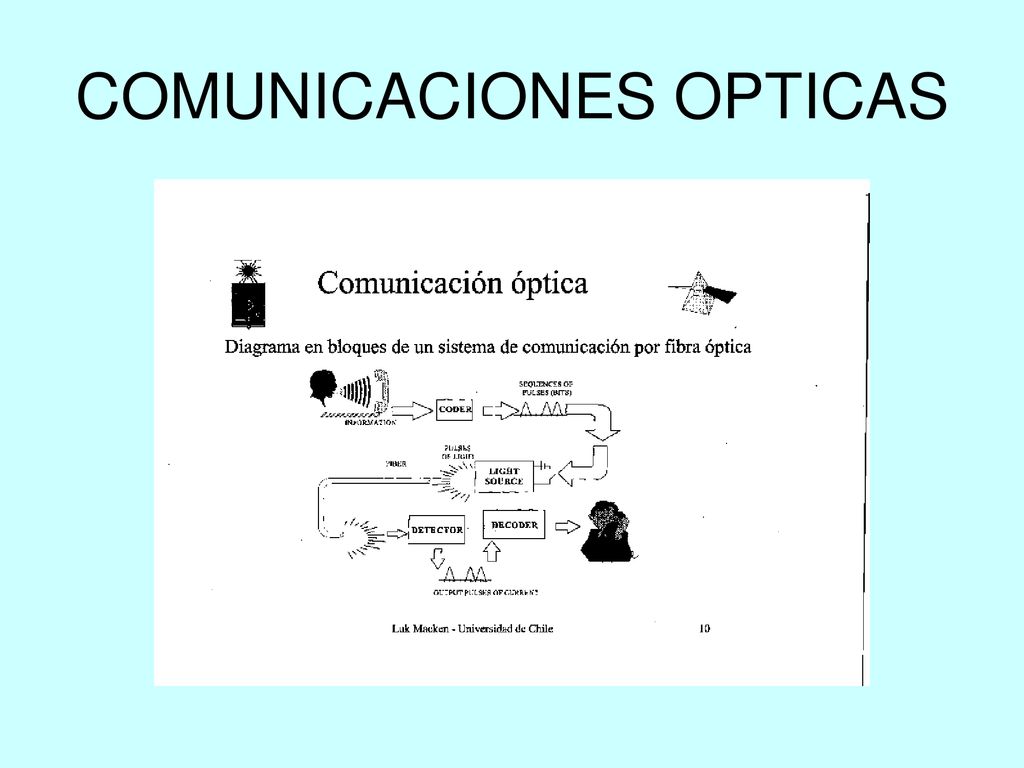

37 COMUNICACIONES OPTICAS

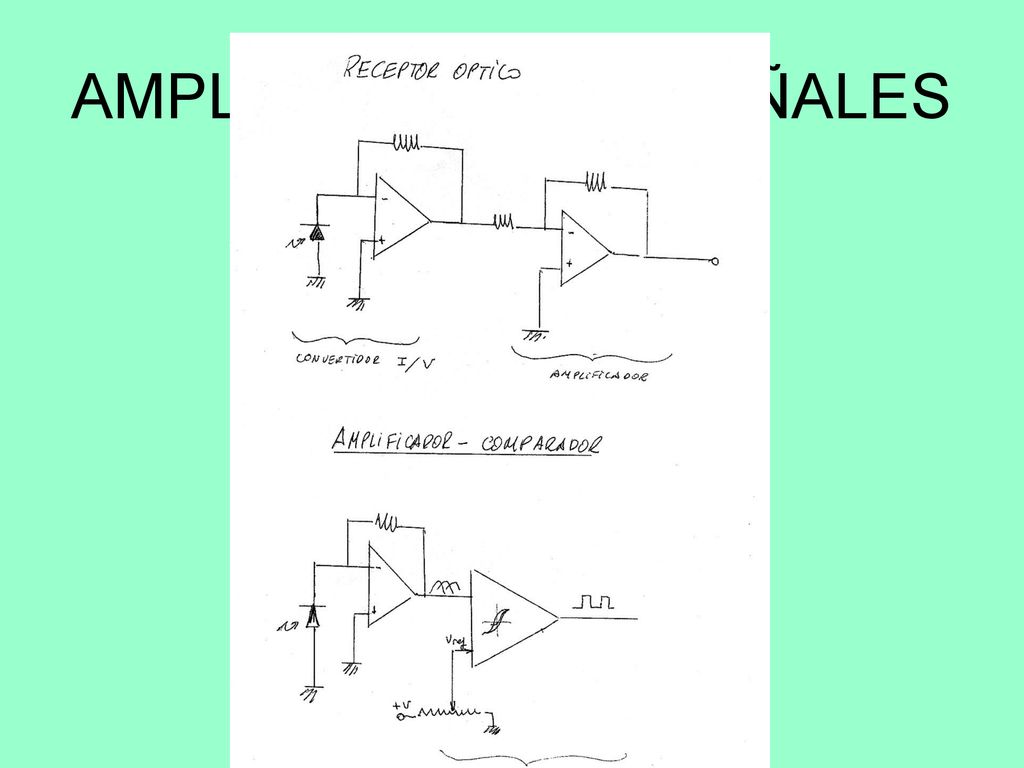

38 AMPLIFICADOR DE SEÑALES

39 AMPLIFICADOR OPTICO PRINCIPIO DE FUNCIONAMIENTO

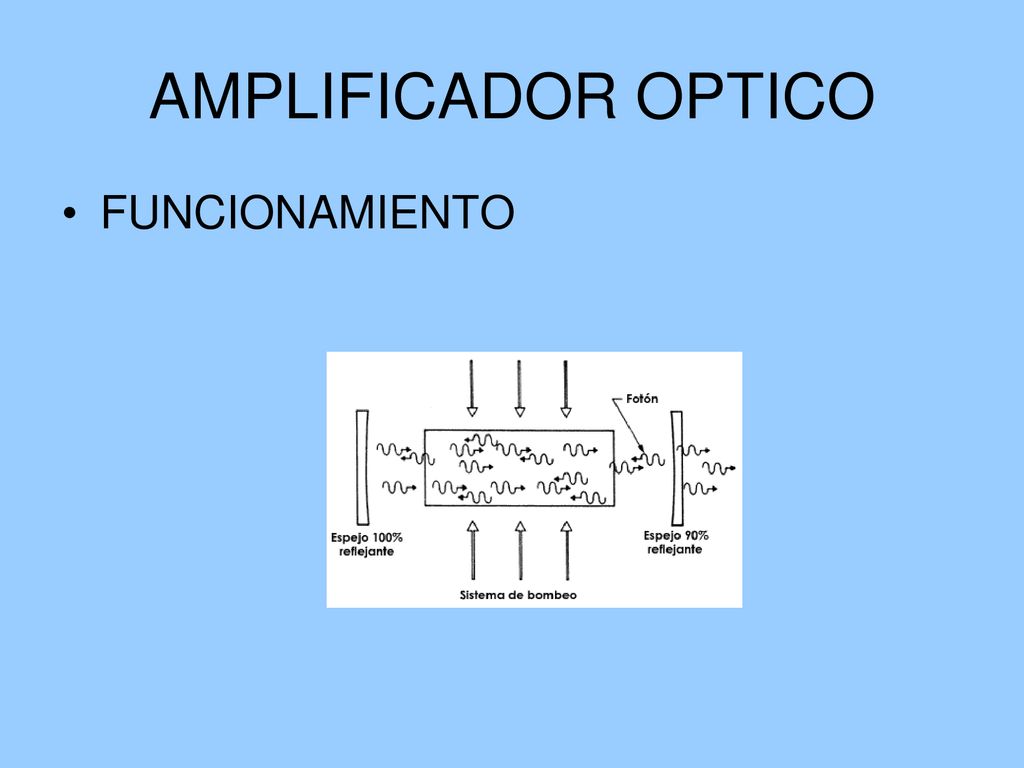

40 AMPLIFICADOR OPTICO FUNCIONAMIENTO

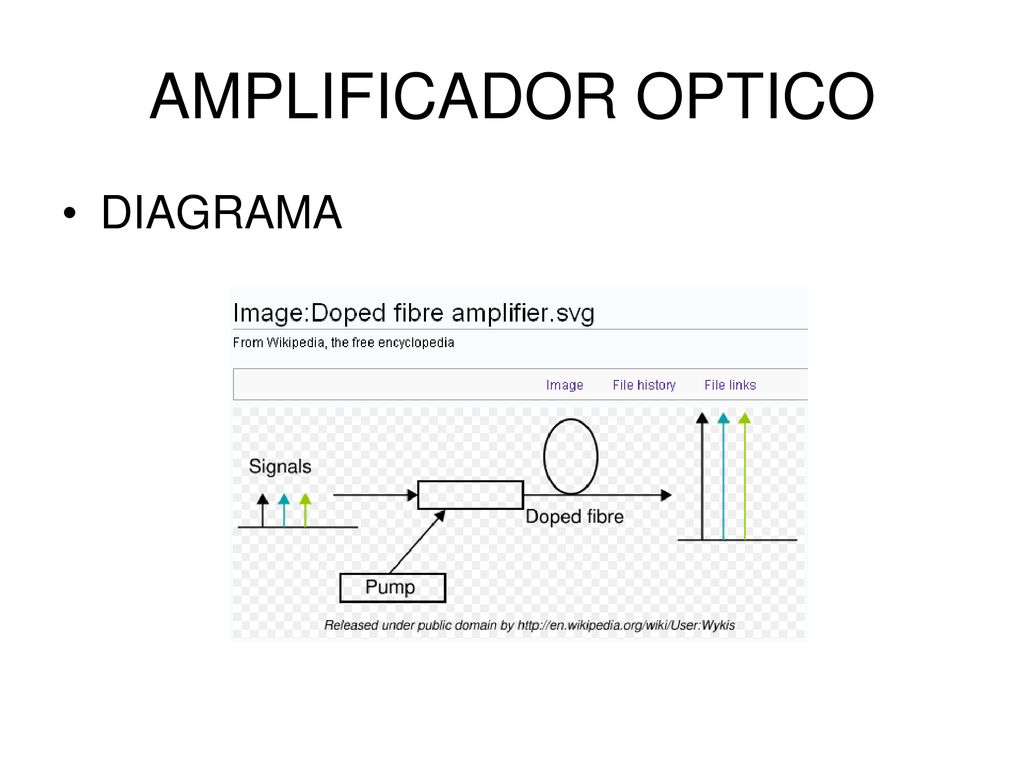

41 AMPLIFICADOR OPTICO DIAGRAMA

42 DWDM

43 DISPERSION EN FIBRAS OPTICAS

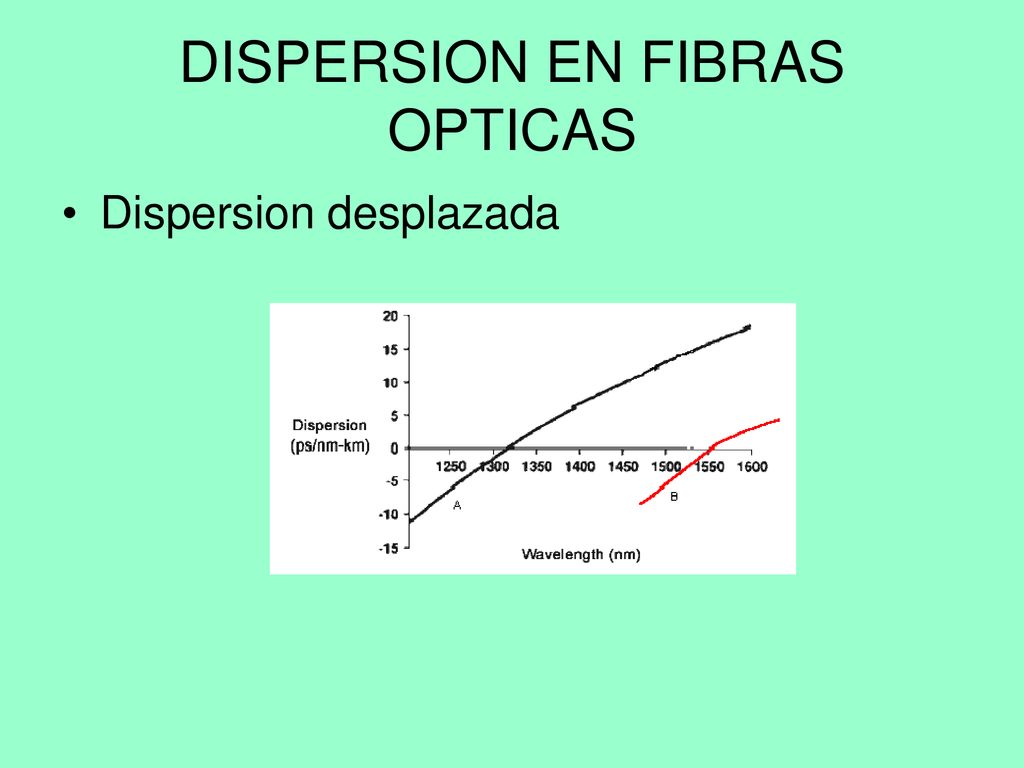

Dispersion desplazada

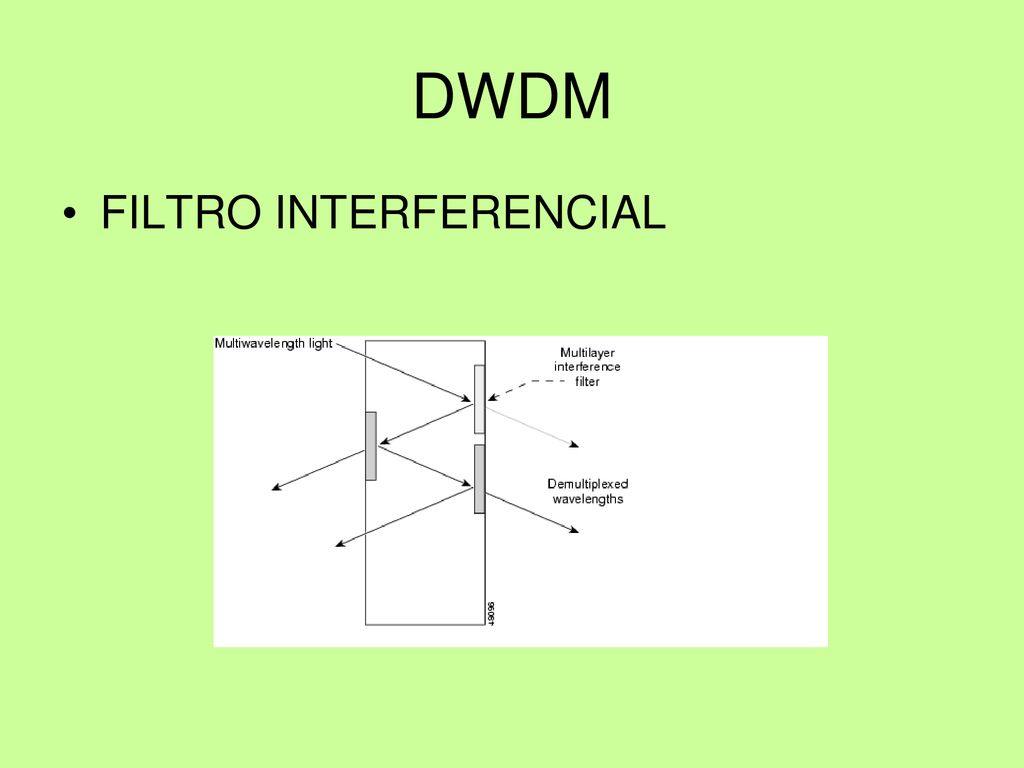

44 DWDM FILTRO INTERFERENCIAL

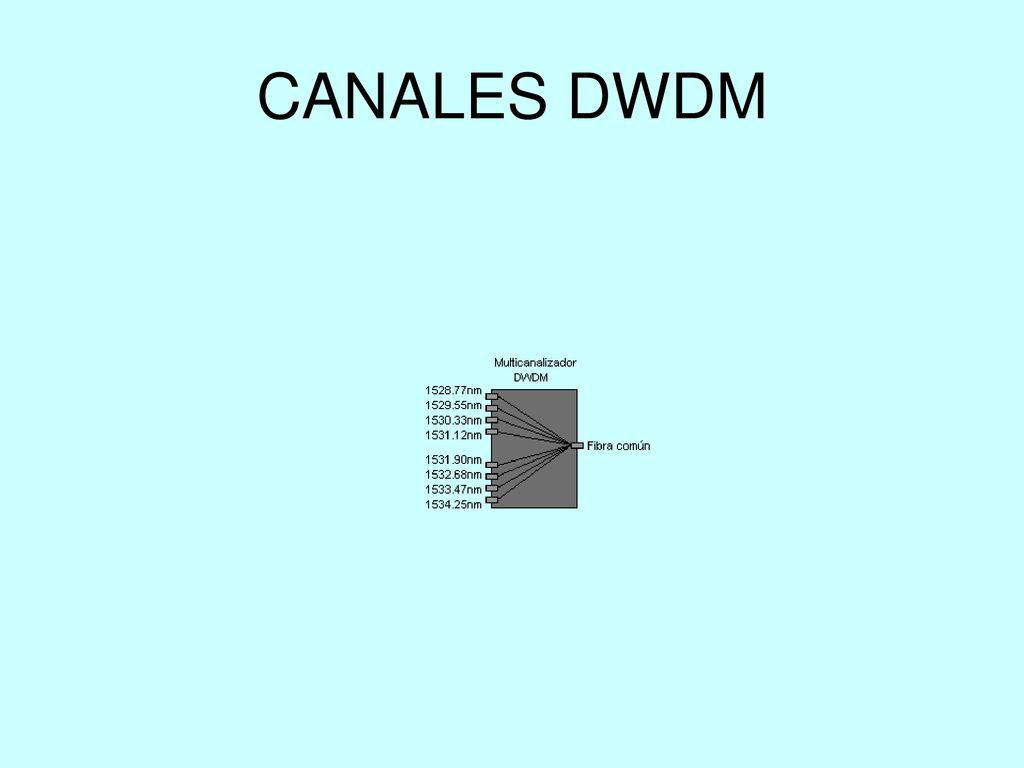

45 CANALES DWDM

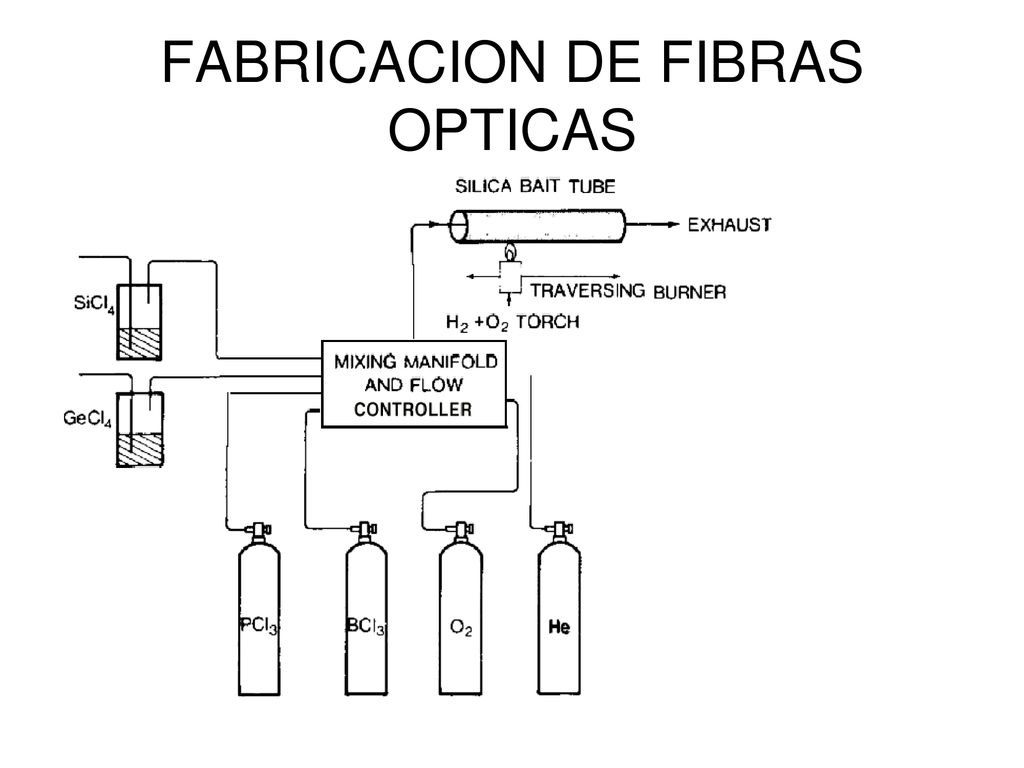

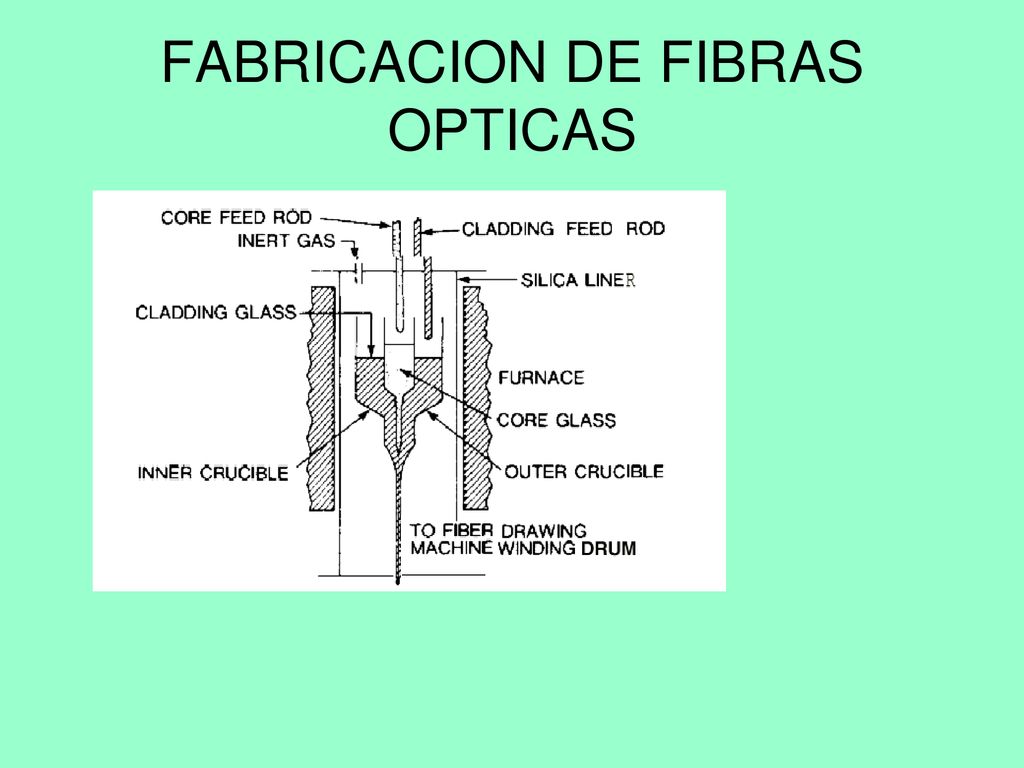

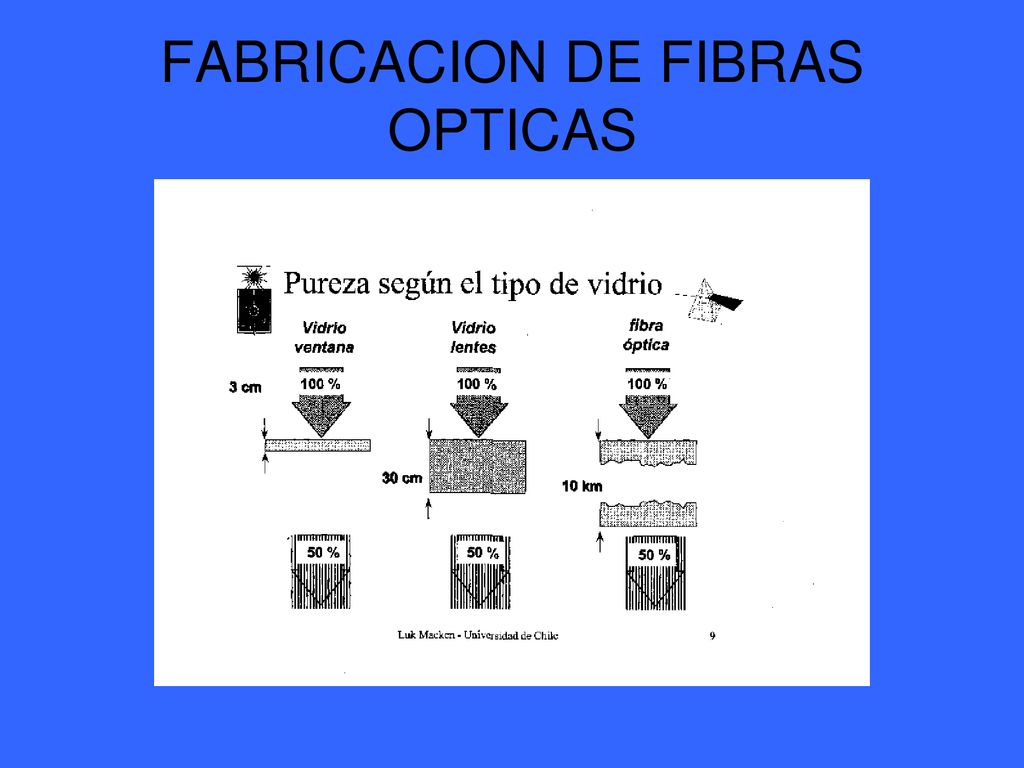

46 FABRICACION DE FIBRAS OPTICAS

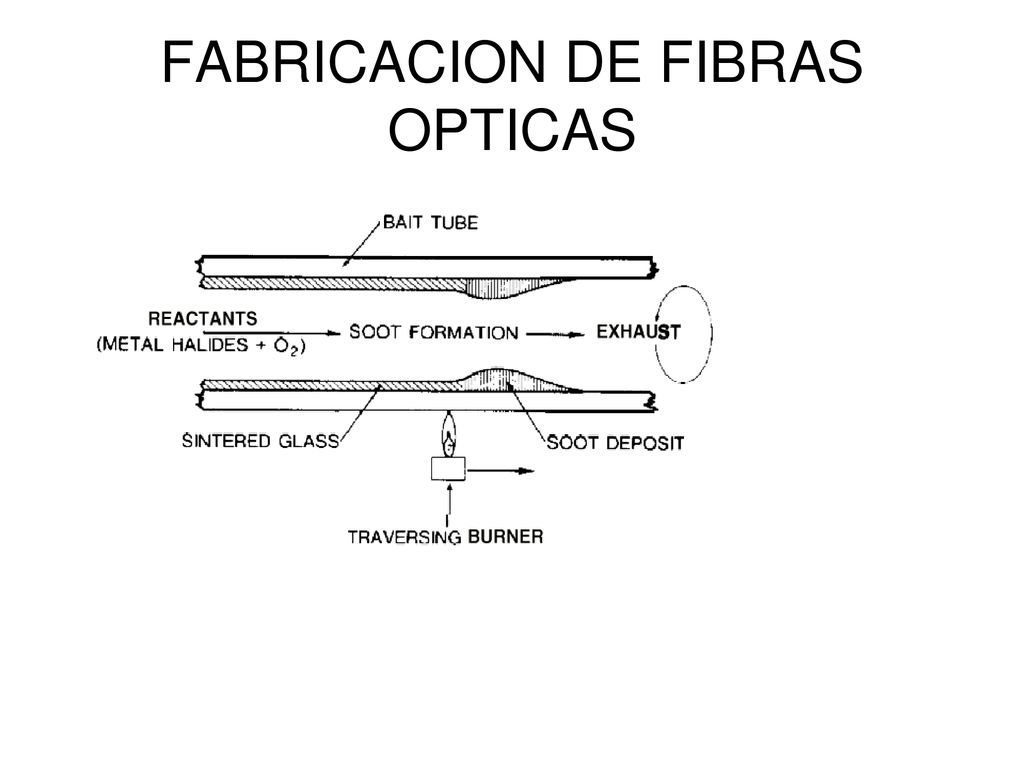

47 FABRICACION DE FIBRAS OPTICAS

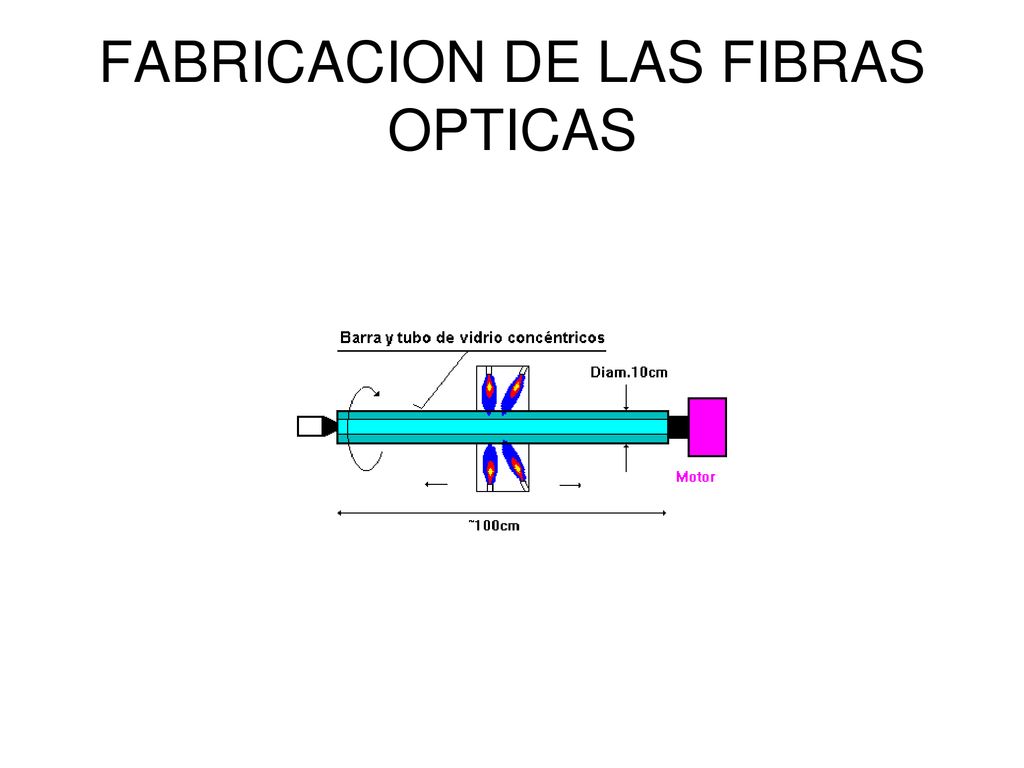

48 FABRICACION DE LAS FIBRAS OPTICAS

49 FABRICACION DE FIBRAS OPTICAS

50 FABRICACION DE FIBRAS OPTICAS

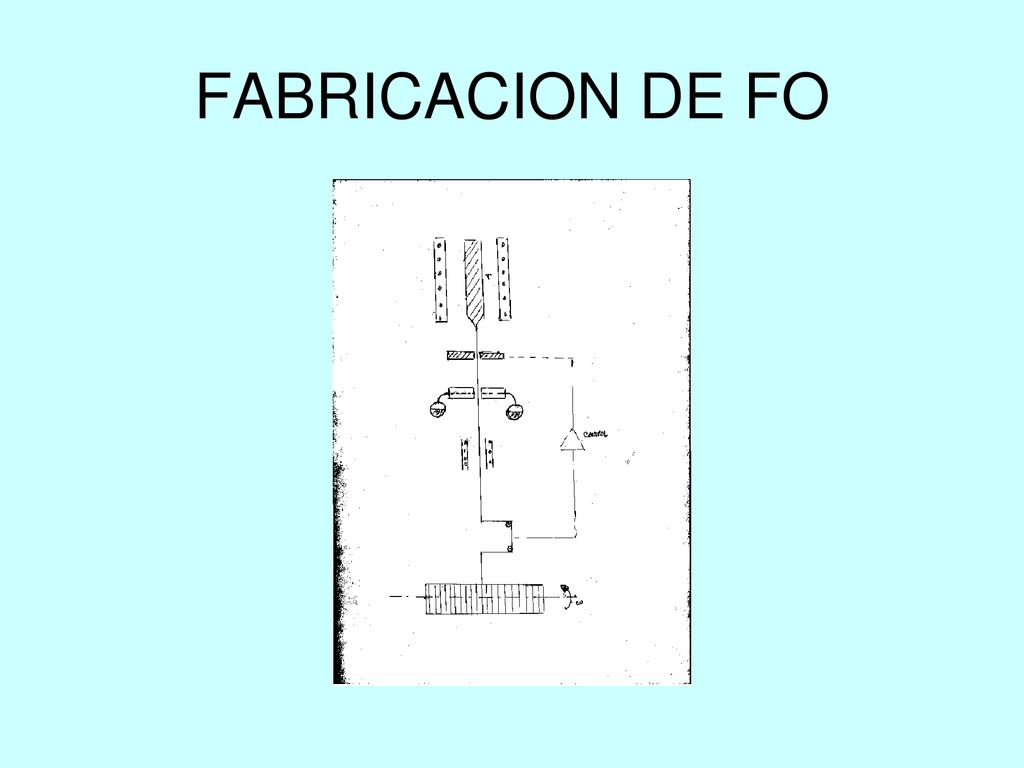

51 FABRICACION DE FO

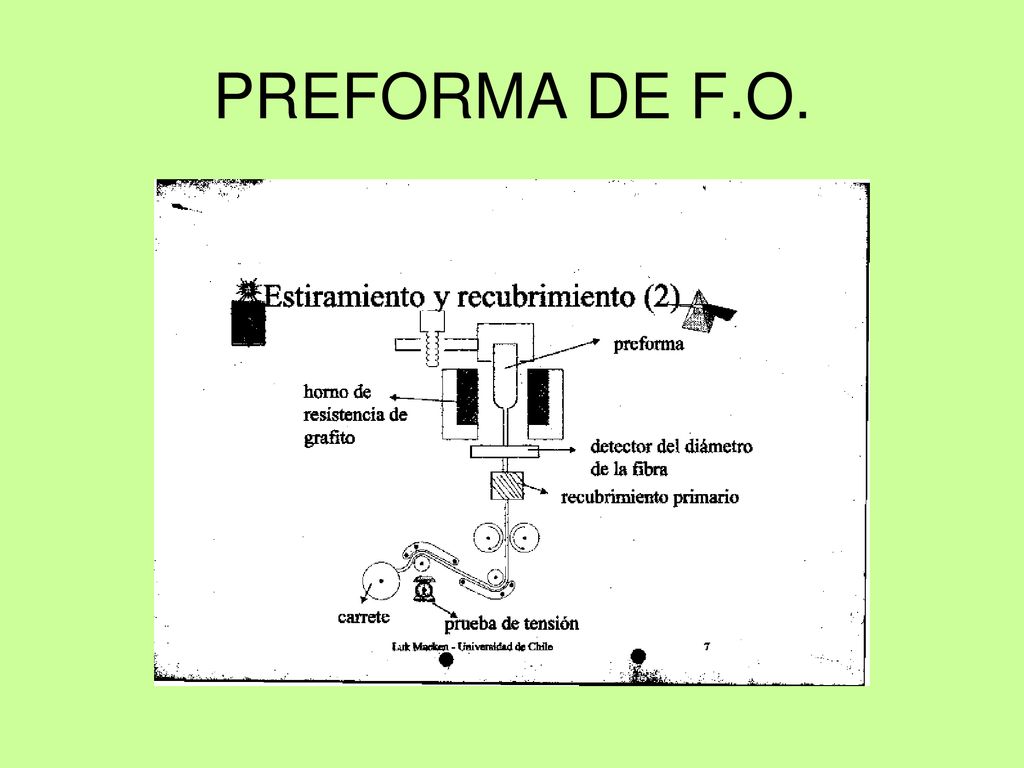

52 PREFORMA DE F.O.

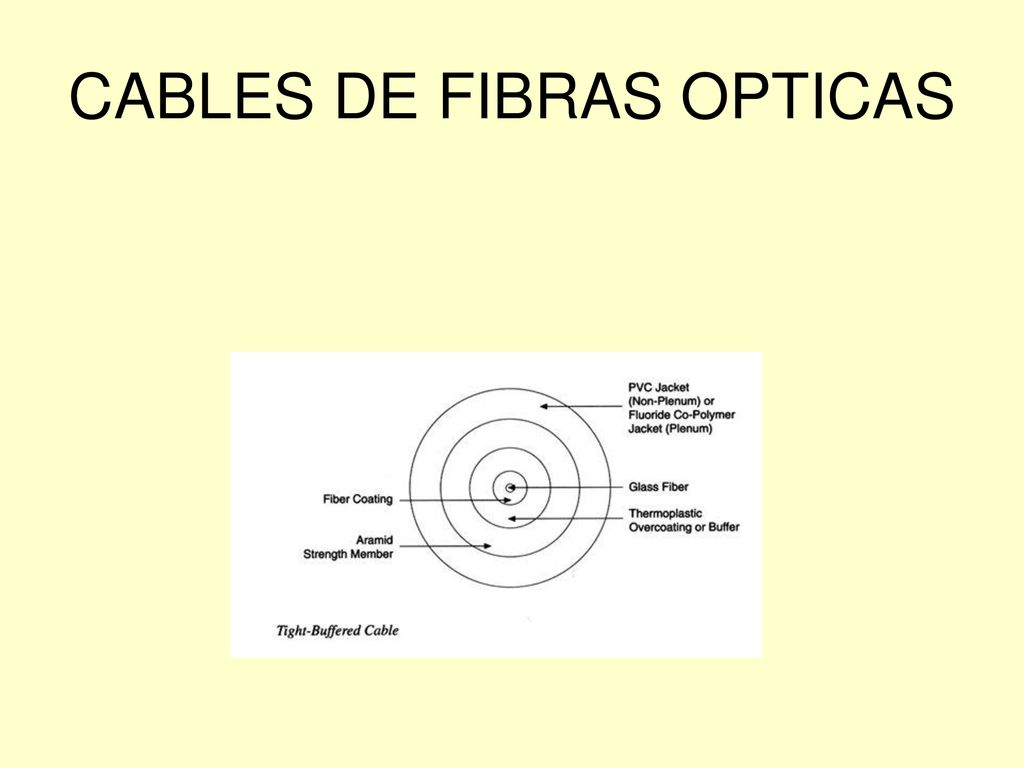

53 CABLES DE FIBRAS OPTICAS

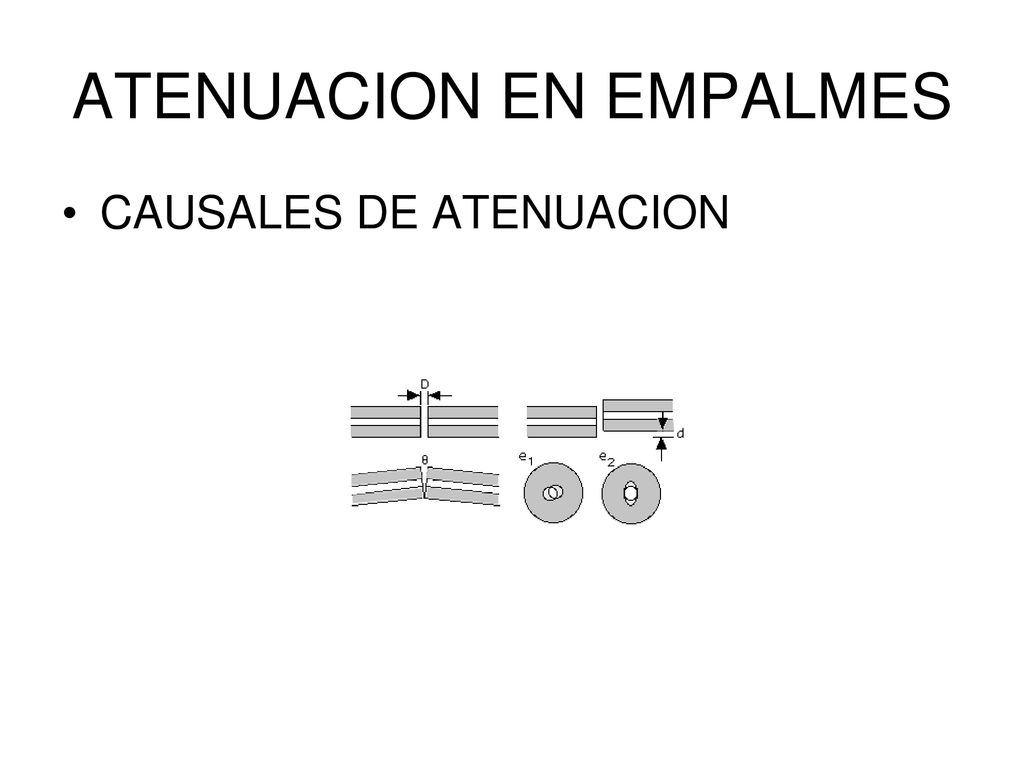

54 ATENUACION EN EMPALMES
CAUSALES DE ATENUACION

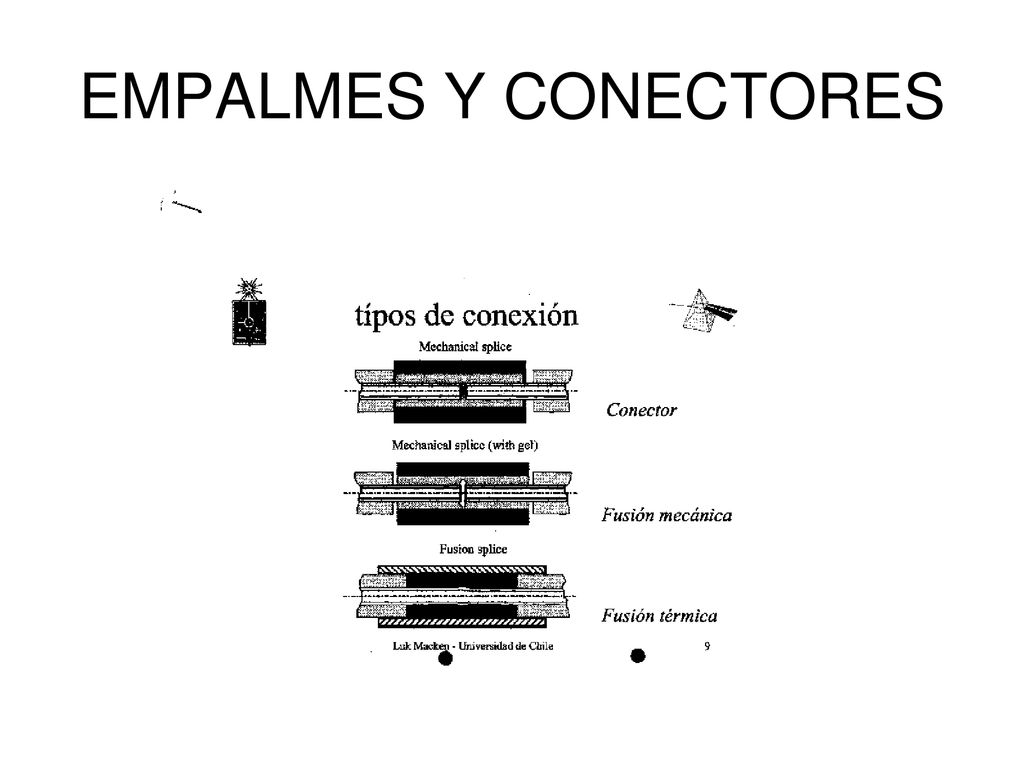

55 EMPALMES Y CONECTORES

56 SENSORES DE FIBRAS OPTICAS

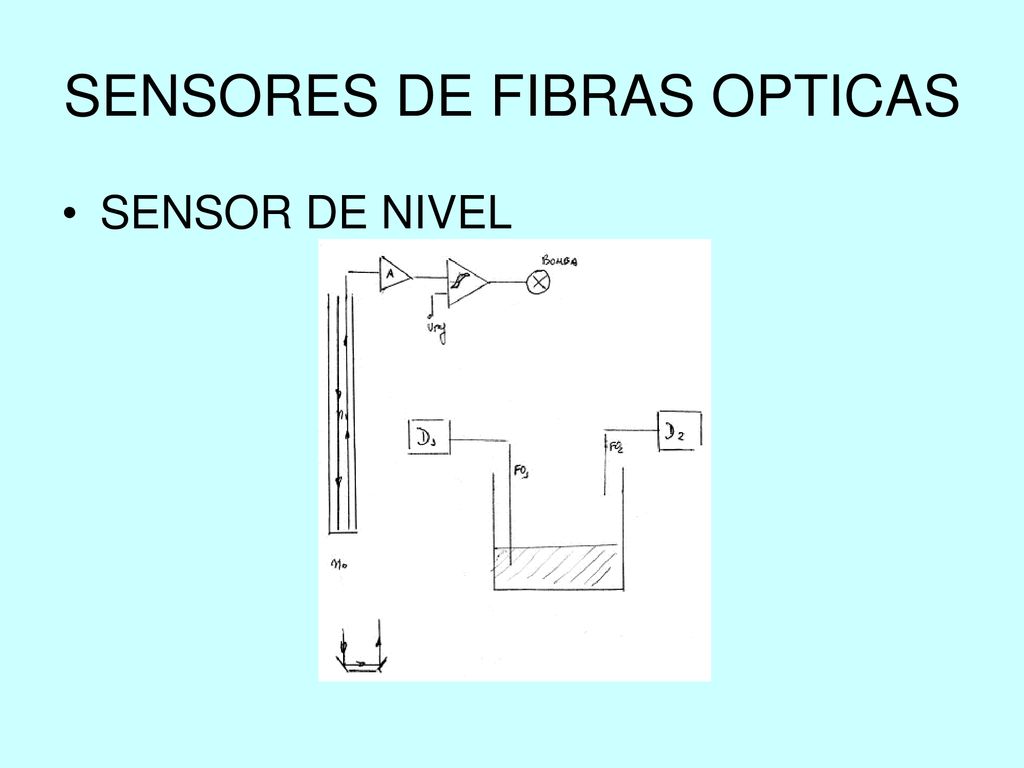

SENSOR DE NIVEL

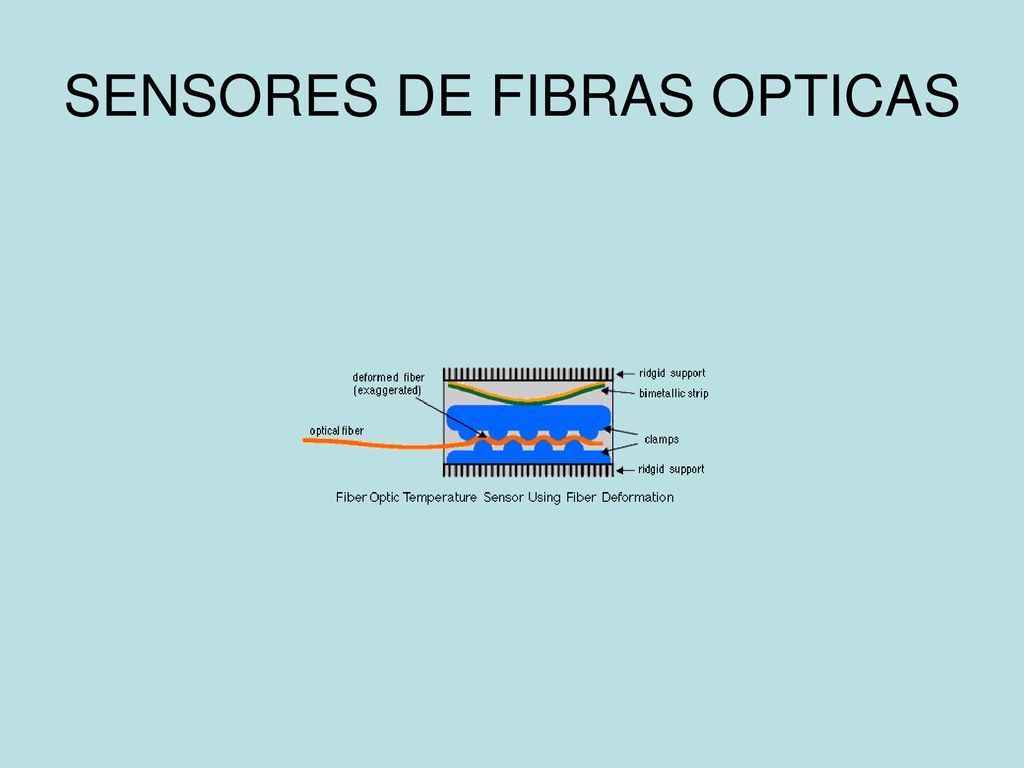

57 SENSORES DE FIBRAS OPTICAS

58 SENSORES DE FIBRA OPTICA

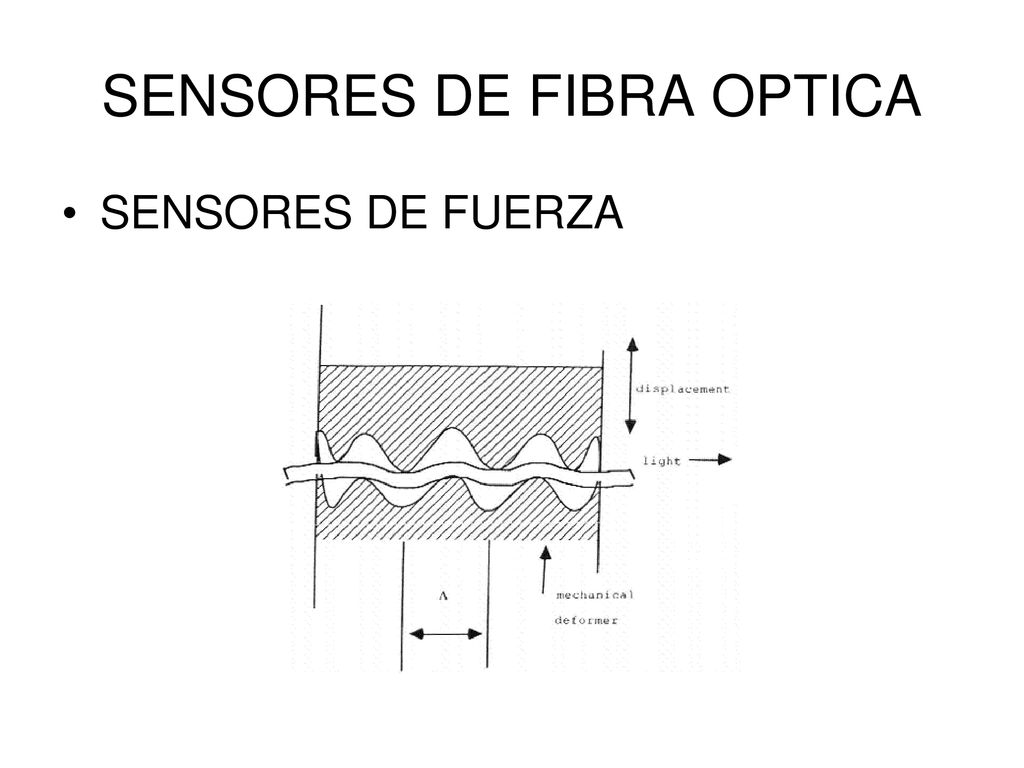

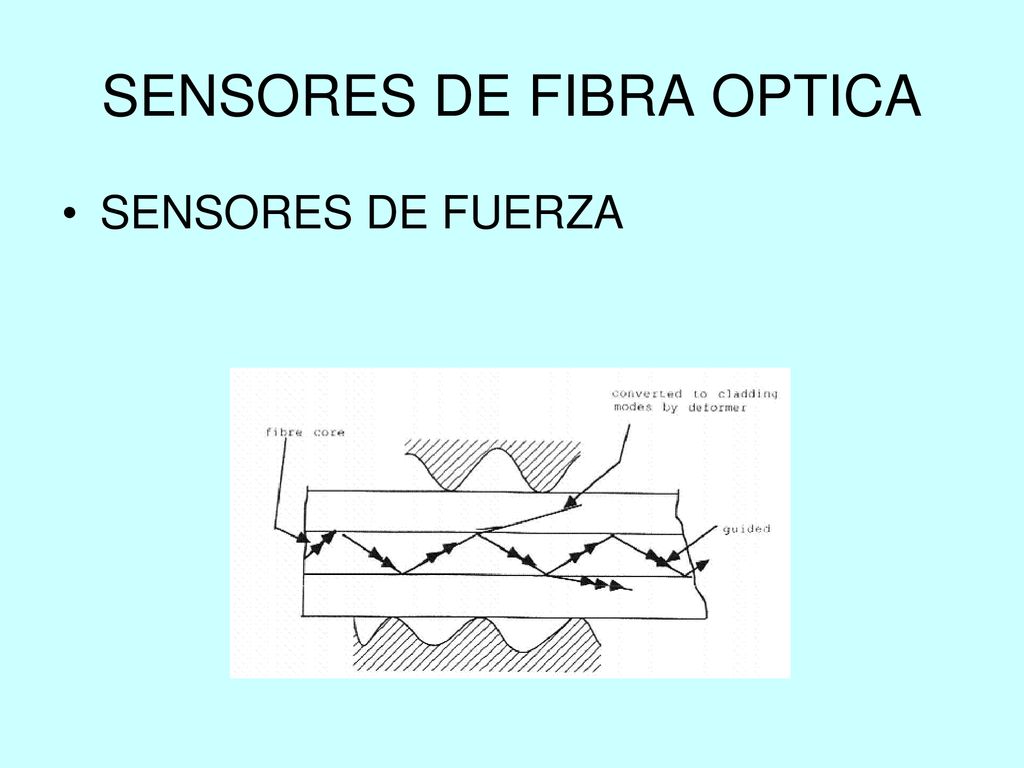

SENSORES DE FUERZA

59 SENSORES DE FIBRA OPTICA
SENSORES DE FUERZA

60 SENSORES DE FIBRA OPTICA

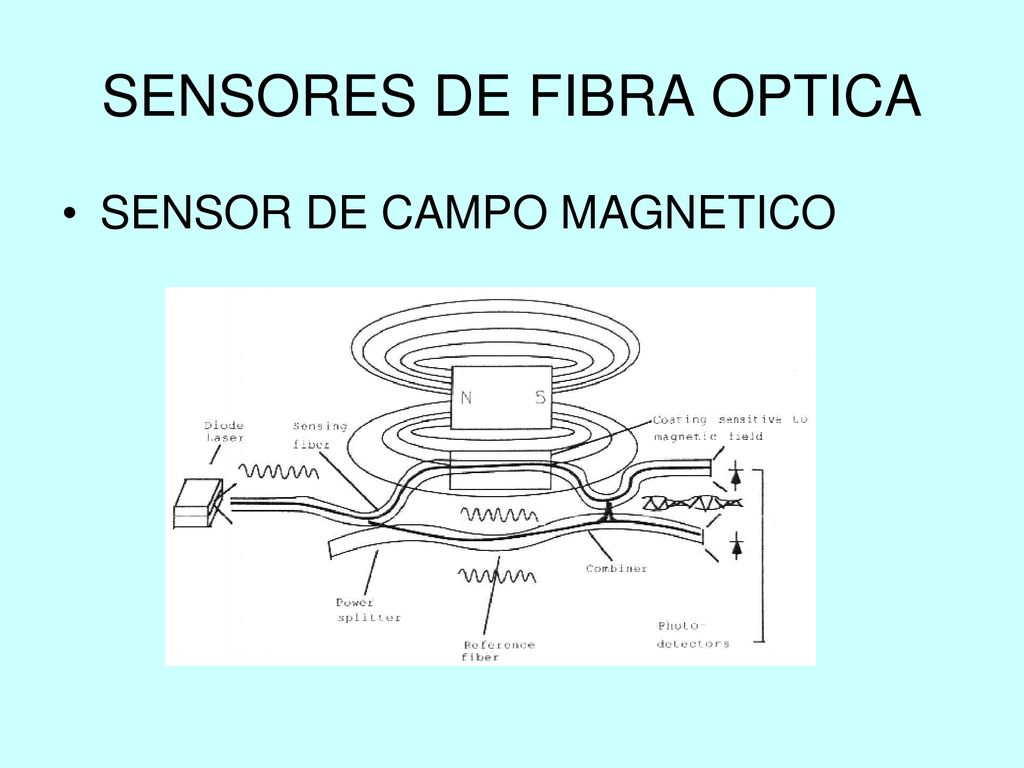

SENSOR DE CAMPO MAGNETICO

61 SENSORES DE FIBRA OPTICA

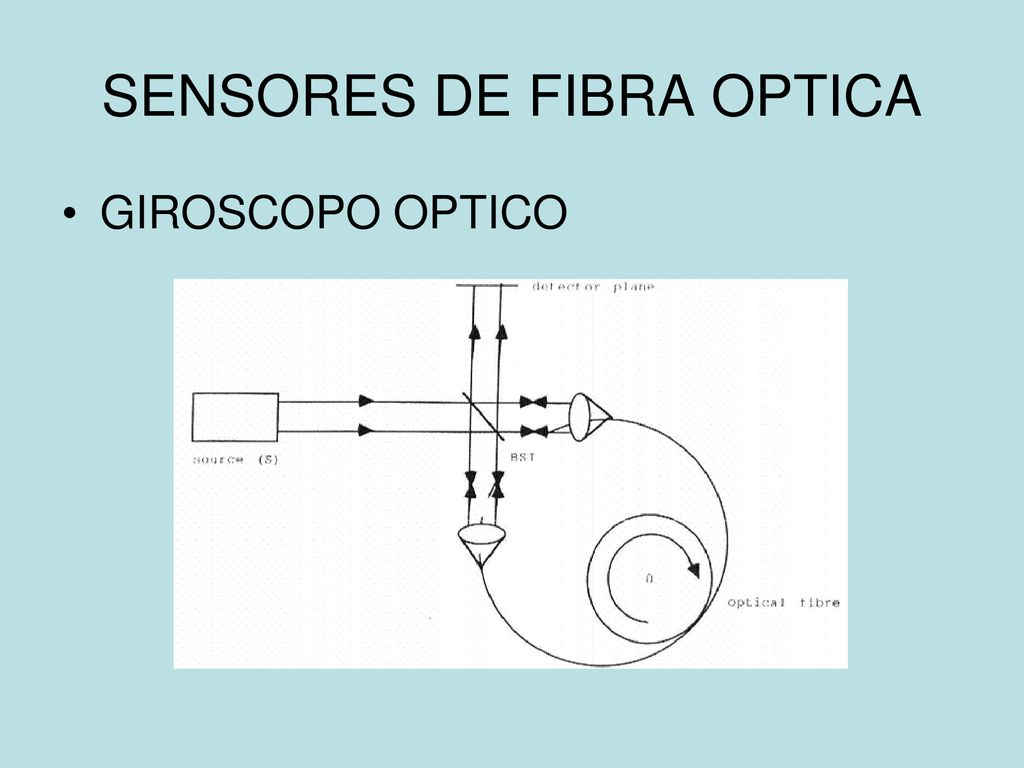

GIROSCOPO OPTICO

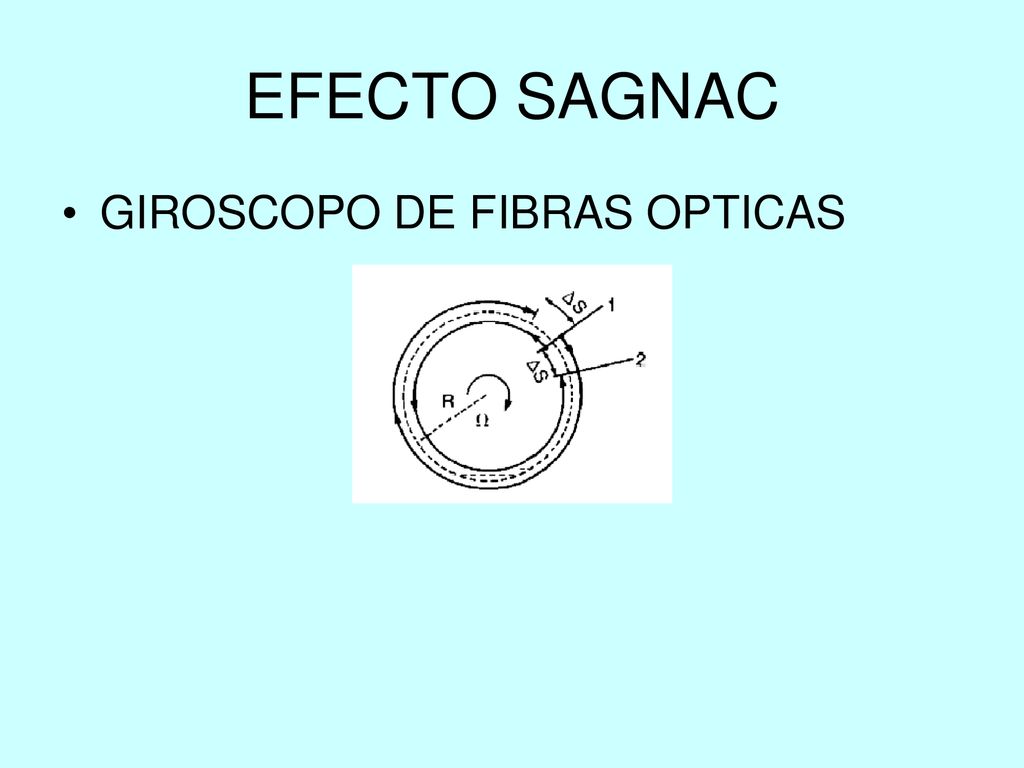

62 EFECTO SAGNAC GIROSCOPO DE FIBRAS OPTICAS
