Construcción de un climograma

Presentación del tema: "Construcción de un climograma"— Transcripción de la presentación:

1 Construcción de un climograma
Daniel Gómez Valle Por Daniel Gómez Valle Profesor de Geografía e Historia

2 Es la REPRESENTACIÓN GRÁFICA de
¿Qué es un climograma? Es la REPRESENTACIÓN GRÁFICA de los dos elementos básicos de un clima cualquiera, temperaturas y precipitaciones

3 Climograma de Badajoz º C mm Meses 40 80 35 70 30 60 25 50 20 40 15 30
Temparaturas Precipitaciones º C mm 40 80 35 70 30 60 25 50 20 40 15 30 10 20 5 10 En Fb Mz Ab My Jn Jl Meses Ag Sp Oc Nv Dc

4 ¿Qué materiales necesitamos para realizarlo?
regla rotring o rotulador negro lápiz papel milimetrado lápices de colores

5 Además, necesitamos los DATOS
¿Dónde encontrarlos? Me los puede dar el profesor Pueden venir en el libro de texto Puedo buscarlos yo mismo ➔ Agencia Estatal de Meteorología o páginas especializadas y fiables (Climatic)

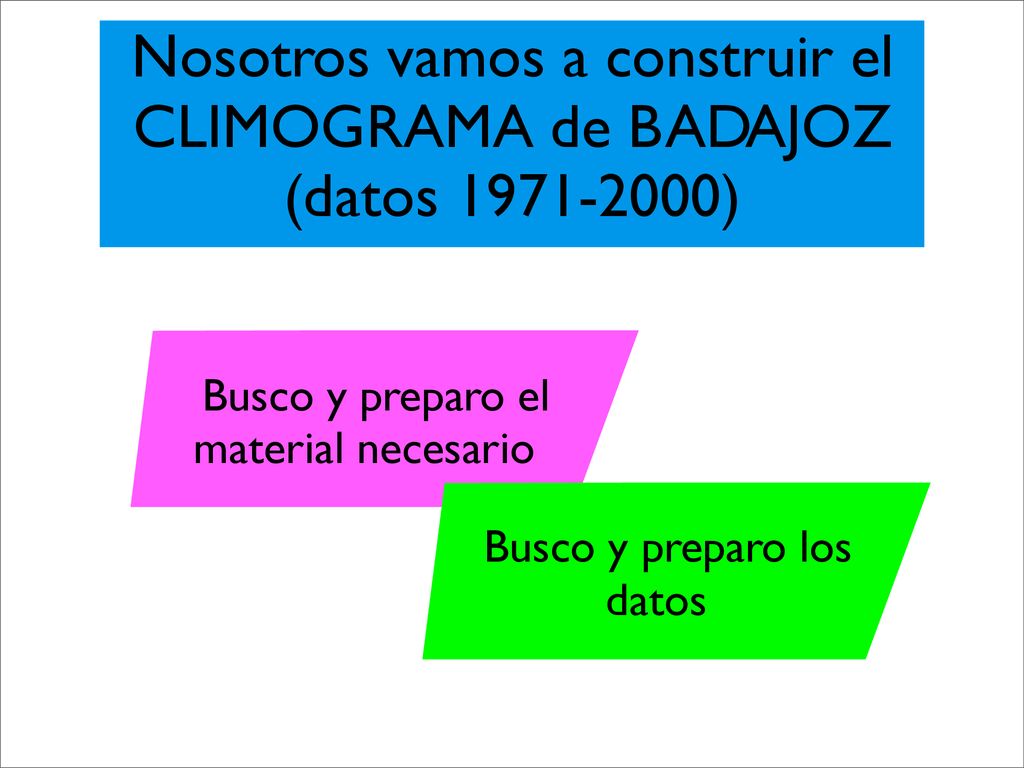

6 Nosotros vamos a construir el CLIMOGRAMA de BADAJOZ
(datos ) Busco y preparo el material necesario Busco y preparo los datos

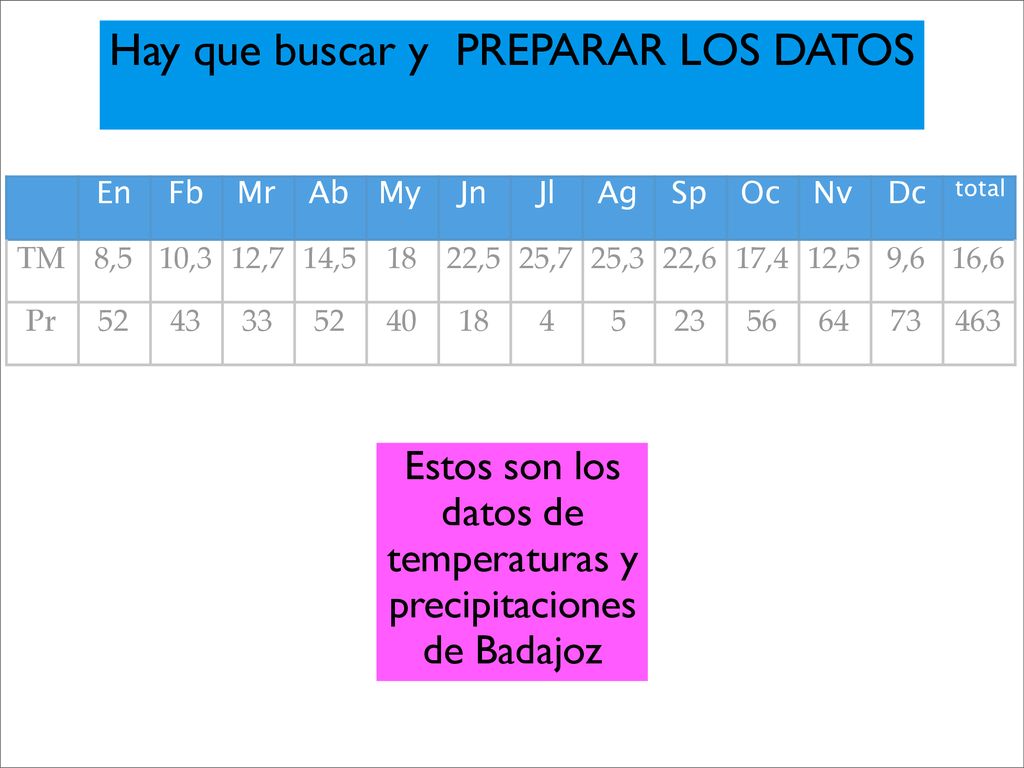

7 Hay que buscar y PREPARAR LOS DATOS
En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc total TM 8,5 10,3 12,7 14,5 18 22,5 25,7 25,3 22,6 17,4 12,5 9,6 16,6 Pr 52 43 33 40 4 5 23 56 64 73 463 Estos son los datos de temperaturas y precipitaciones de Badajoz

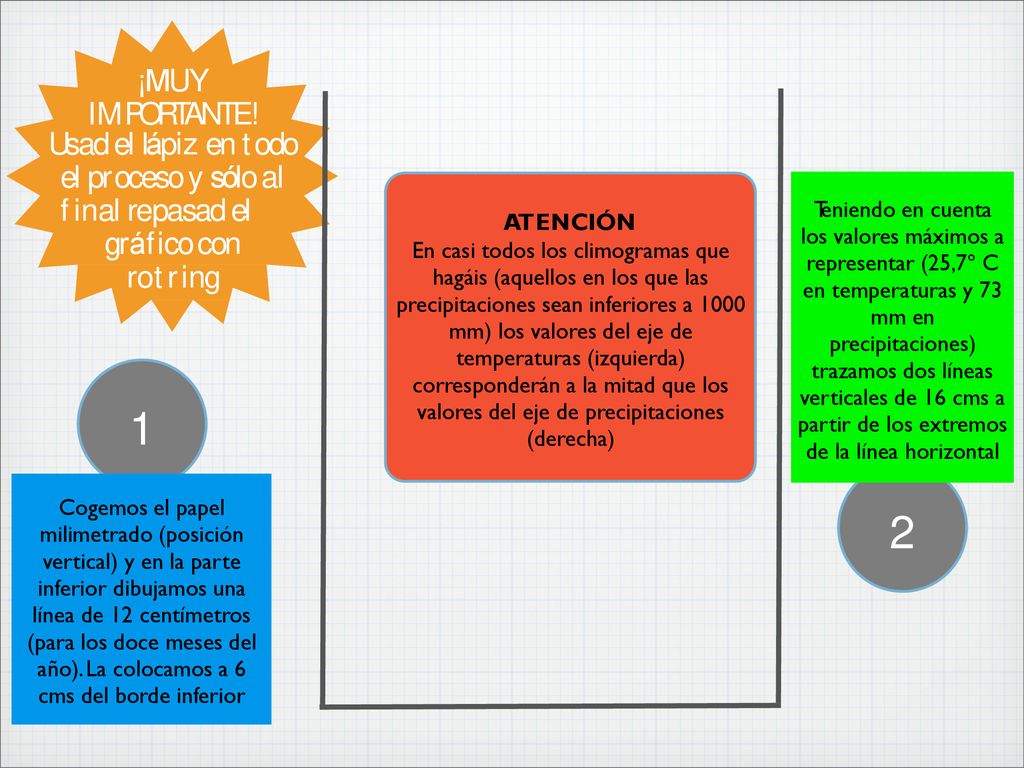

8 ¡MUY IMPORTANTE! Usad el lápiz en todo el proceso y sólo al final repasad el gráfico con rotring Teniendo en cuenta los valores máximos a representar (25,7º C en temperaturas y 73 mm en precipitaciones) trazamos dos líneas verticales de 16 cms a partir de los extremos de la línea horizontal ATENCIÓN En casi todos los climogramas que hagáis (aquellos en los que las precipitaciones sean inferiores a mm) los valores del eje de temperaturas (izquierda) corresponderán a la mitad que los valores del eje de precipitaciones (derecha) 1 Cogemos el papel milimetrado (posición vertical) y en la parte inferior dibujamos una línea de 12 centímetros (para los doce meses del año). La colocamos a 6 cms del borde inferior 2

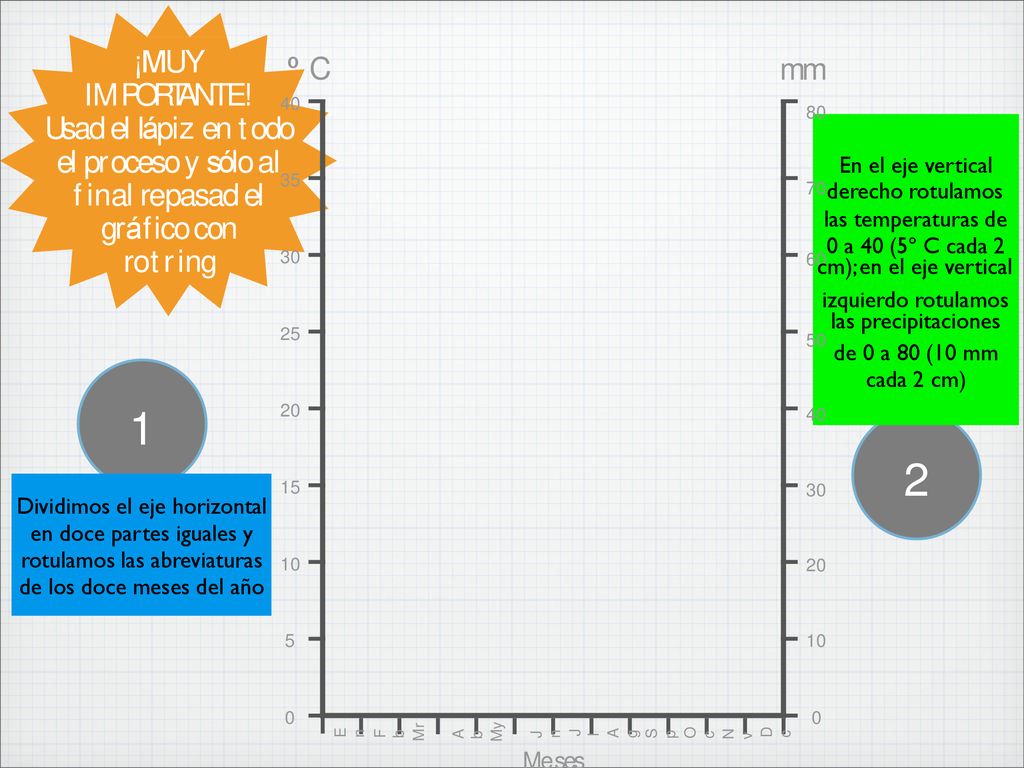

9 final repasad el gráfico con
¡MUY IMPORTANTE! º C mm 40 80 Usad el lápiz en todo el proceso y sólo al En el eje vertical 35 final repasad el gráfico con rotring 70derecho rotulamos las temperaturas de 0 a 40 (5º C cada 2 30 60cm); en el eje vertical izquierdo rotulamos las precipitaciones 50 25 de 0 a 80 (10 mm cada 2 cm) 1 20 40 2 15 30 Dividimos el eje horizontal en doce partes iguales y rotulamos las abreviaturas de los doce meses del año 10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

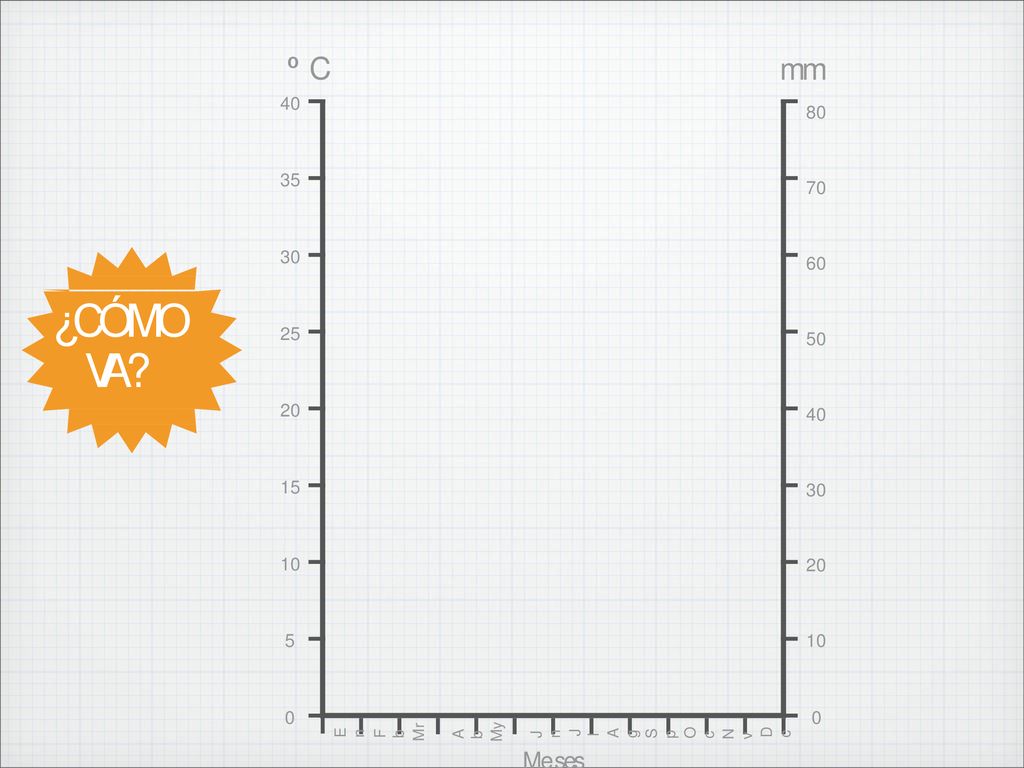

10 º C mm 40 80 35 70 30 60 ¿CÓMO VA? 25 50 20 40 15 30 10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

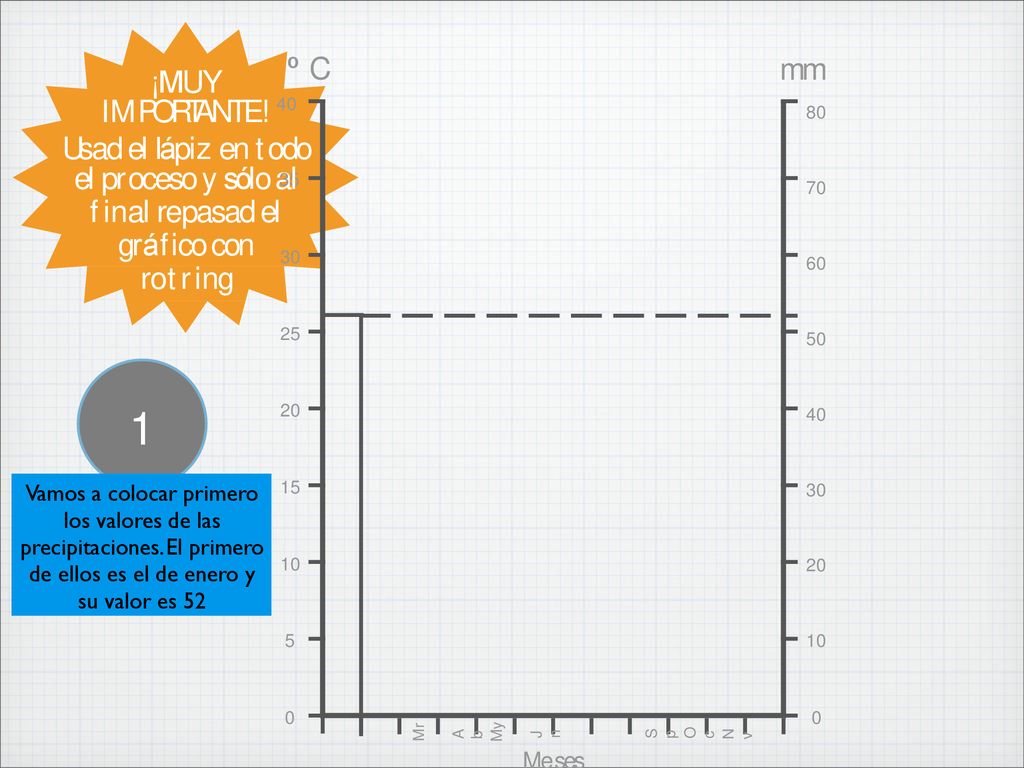

11 1 º C mm ¡MUY IMPORTANTE! 40 Usad el lápiz en todo
80 Usad el lápiz en todo el proceso y sólo a35l final repasad el 70 gráfico con rotring 30 60 25 50 1 20 40 Vamos a colocar primero los valores de las precipitaciones. El primero de ellos es el de enero y su valor es 52 15 30 10 20 5 10 Mr Ab My Jn Sp Oc Nv Meses

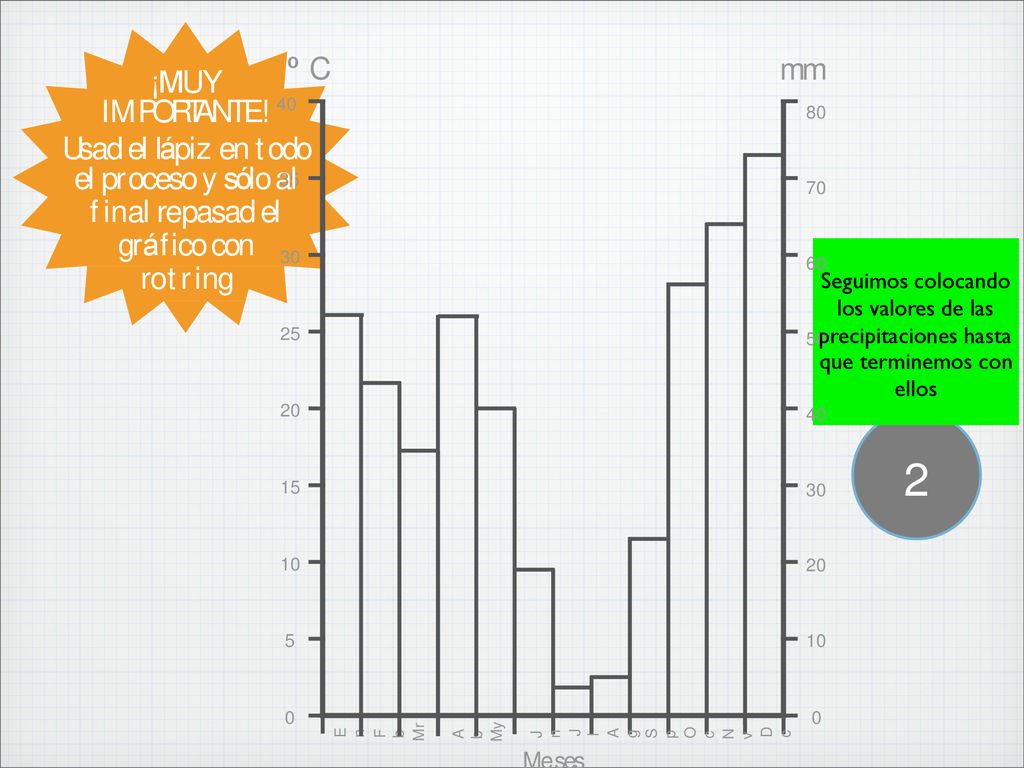

12 2 º C mm ¡MUY IMPORTANTE! 40 Usad el lápiz en todo
80 Usad el lápiz en todo el proceso y sólo a35l final repasad el 70 gráfico con rotring 30 60 Seguimos colocando los valores de las 25 50precipitaciones hasta que terminemos con ellos 20 40 2 15 30 10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

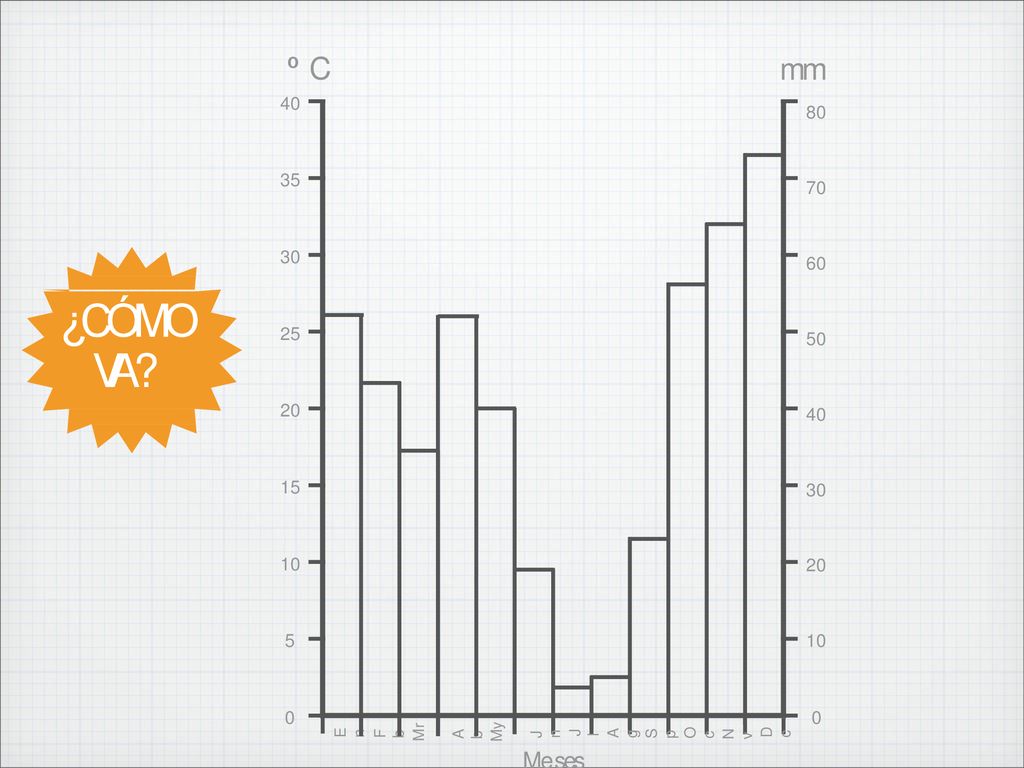

13 º C mm 40 80 35 70 30 60 ¿CÓMO VA? 25 50 20 40 15 30 10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

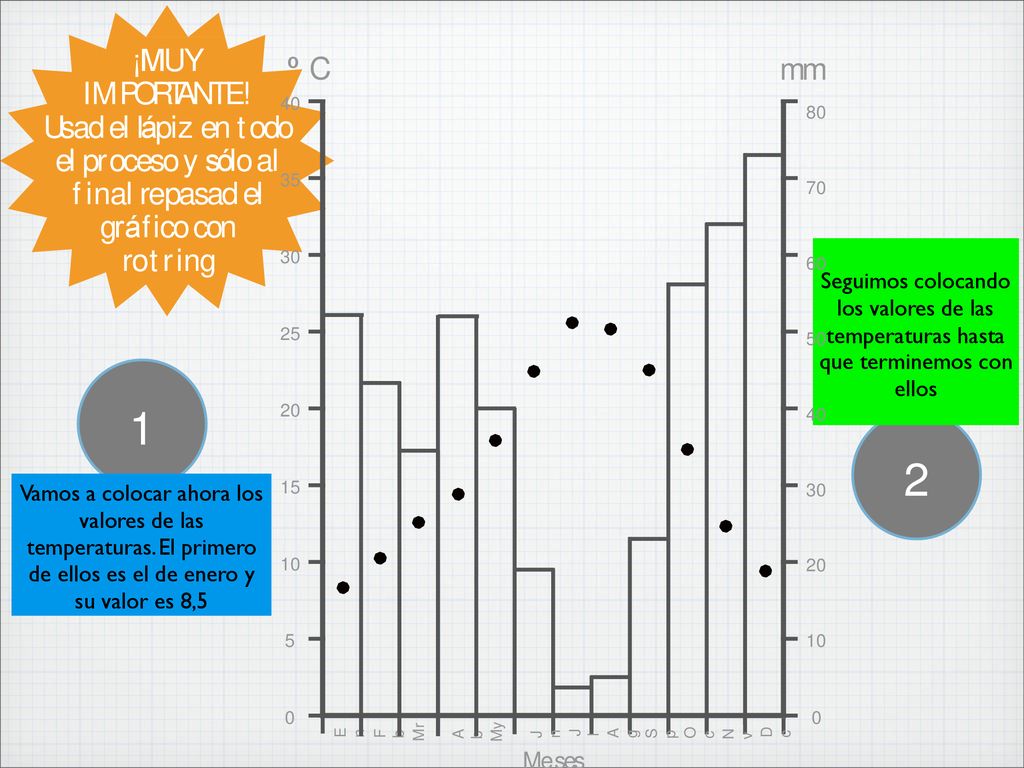

14 final repasad el gráfico con
¡MUY IMPORTANTE! º C mm 40 80 Usad el lápiz en todo el proceso y sólo al 35 final repasad el gráfico con rotring 70 30 60 Seguimos colocando los valores de las 25 50temperaturas hasta que terminemos con ellos 1 20 40 2 Vamos a colocar ahora los valores de las temperaturas. El primero de ellos es el de enero y su valor es 8,5 15 30 10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

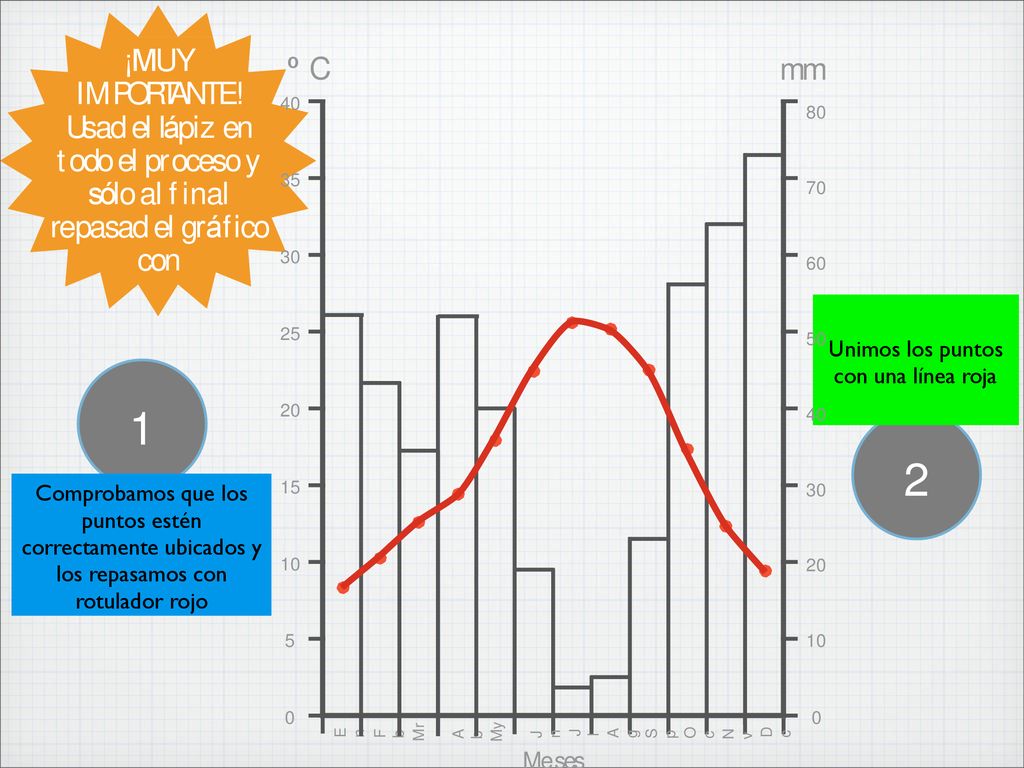

15 ¡MUY IMPORTANTE! Usad el lápiz en todo el proceso y sólo al final repasad el gráfico con º C mm 40 80 35 70 30 60 25 50 Unimos los puntos con una línea roja 1 20 40 2 Comprobamos que los puntos estén correctamente ubicados y los repasamos con rotulador rojo 15 30 10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

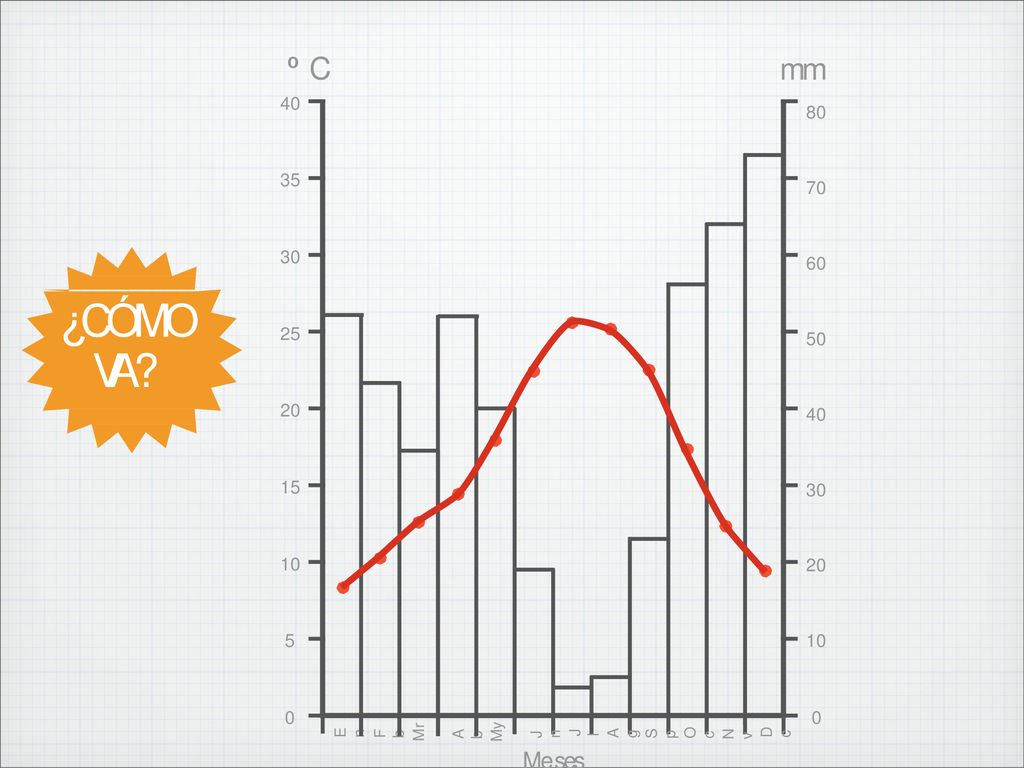

16 º C mm 40 80 35 70 30 60 ¿CÓMO VA? 25 50 20 40 15 30 10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

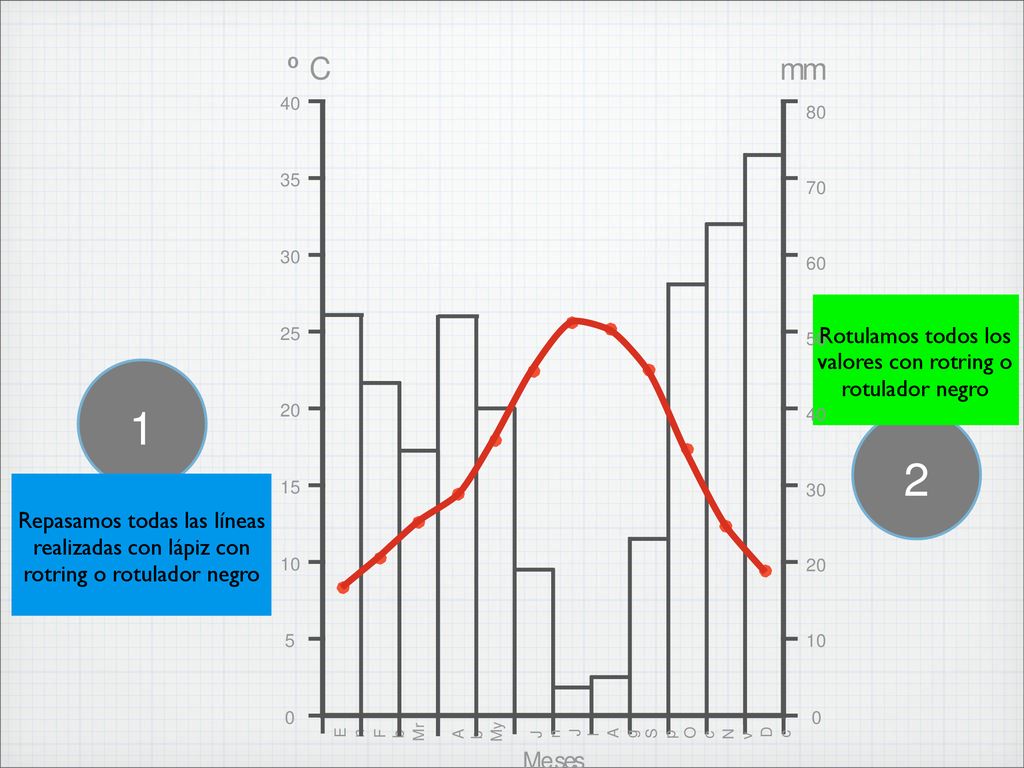

17 1 2 º C mm 50Rotulamos todos los valores con rotring o rotulador negro
40 80 35 70 30 60 25 50Rotulamos todos los valores con rotring o rotulador negro 1 20 40 2 15 30 Repasamos todas las líneas realizadas con lápiz con rotring o rotulador negro 10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

18 Pintamos de color azul las columnas de precipitaciones
mm 40 80 35 70 30 60 25 50 1 20 40 15 30 Pintamos de color azul las columnas de precipitaciones 10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

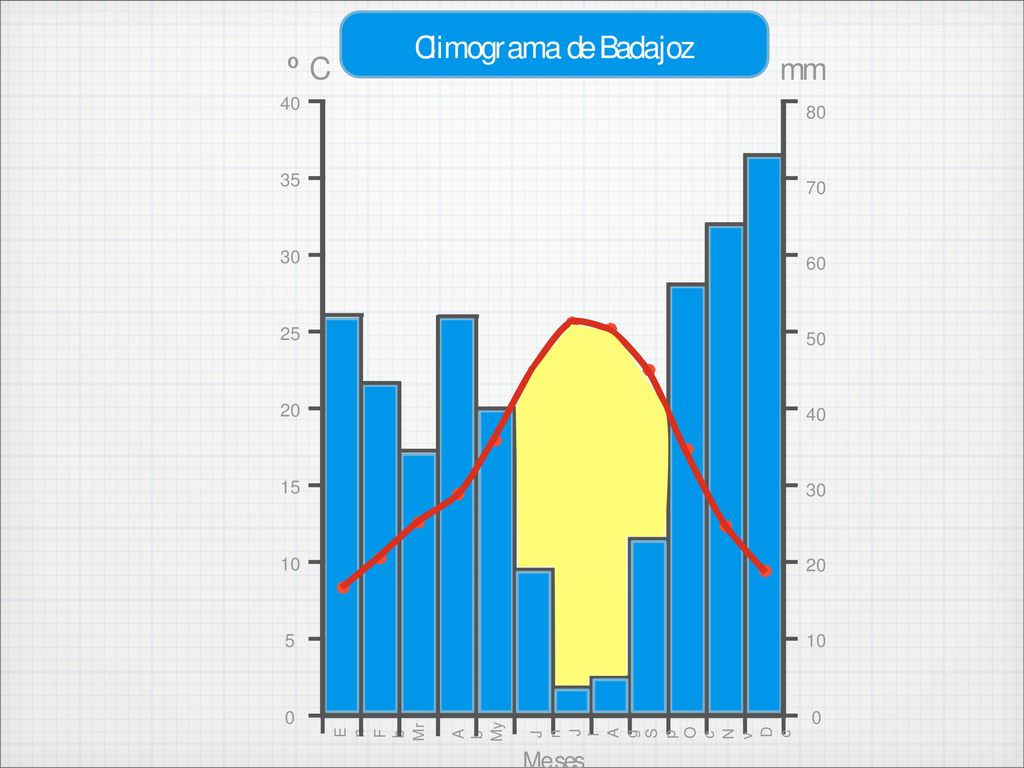

19 1 Climograma de Badajoz º C mm
40 80 35 70 30 60 25 50 1 20 40 15 30 Pintamos de color amarillo el espacio que queda entre la línea de las temperaturas y las columnas de las precipitaciones 10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

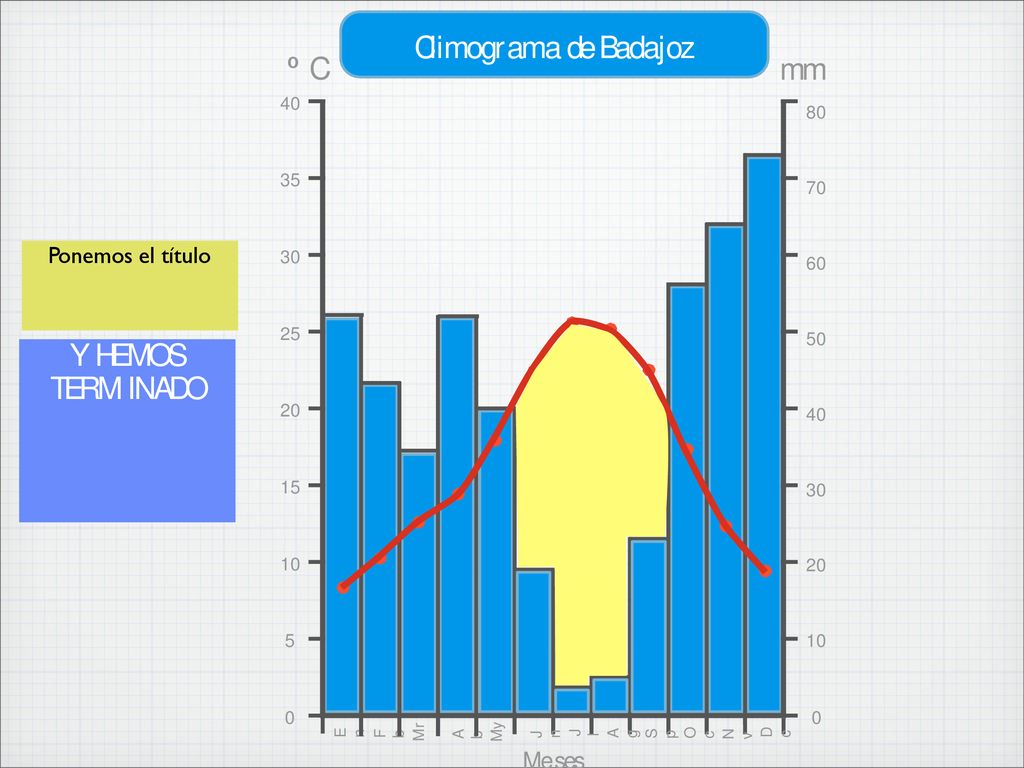

20 Climograma de Badajoz º C mm Y HEMOS TERMINADO Ponemos el título Meses
40 80 35 70 Ponemos el título 30 60 25 50 Y HEMOS TERMINADO 20 40 15 30 10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

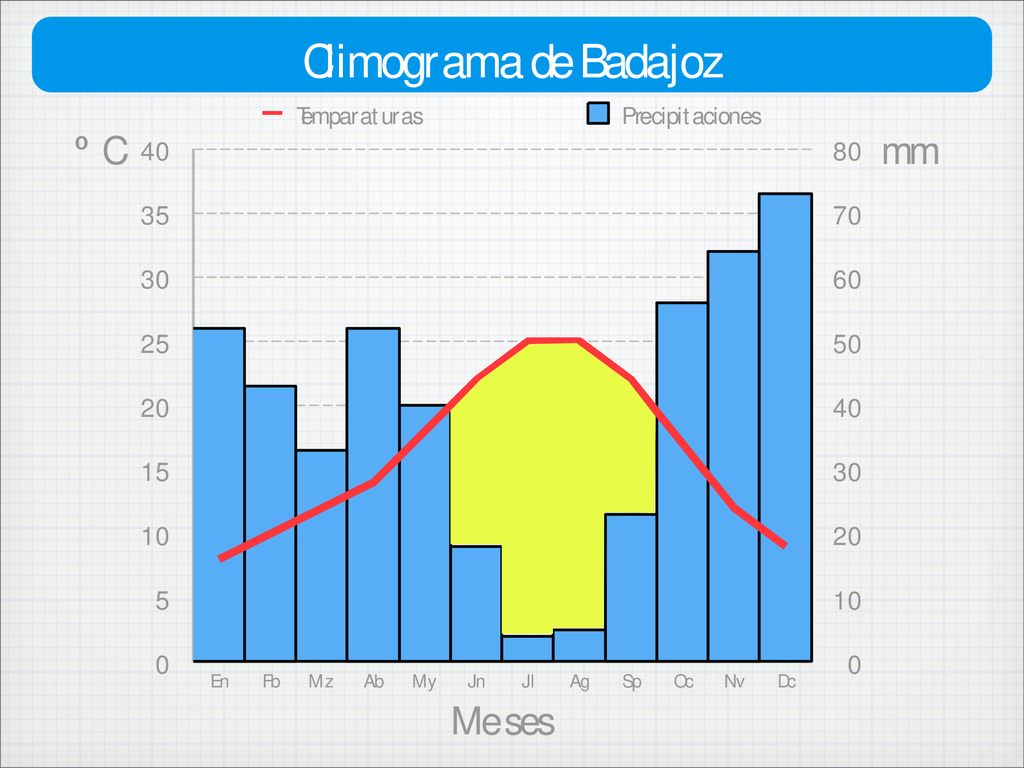

21 Climograma de Badajoz º C mm Meses 40 80 35 70 30 60 25 50 20 40 15 30
10 20 5 10 En Fb Mr Ab My Jn Jl Ag Sp Oc Nv Dc Meses

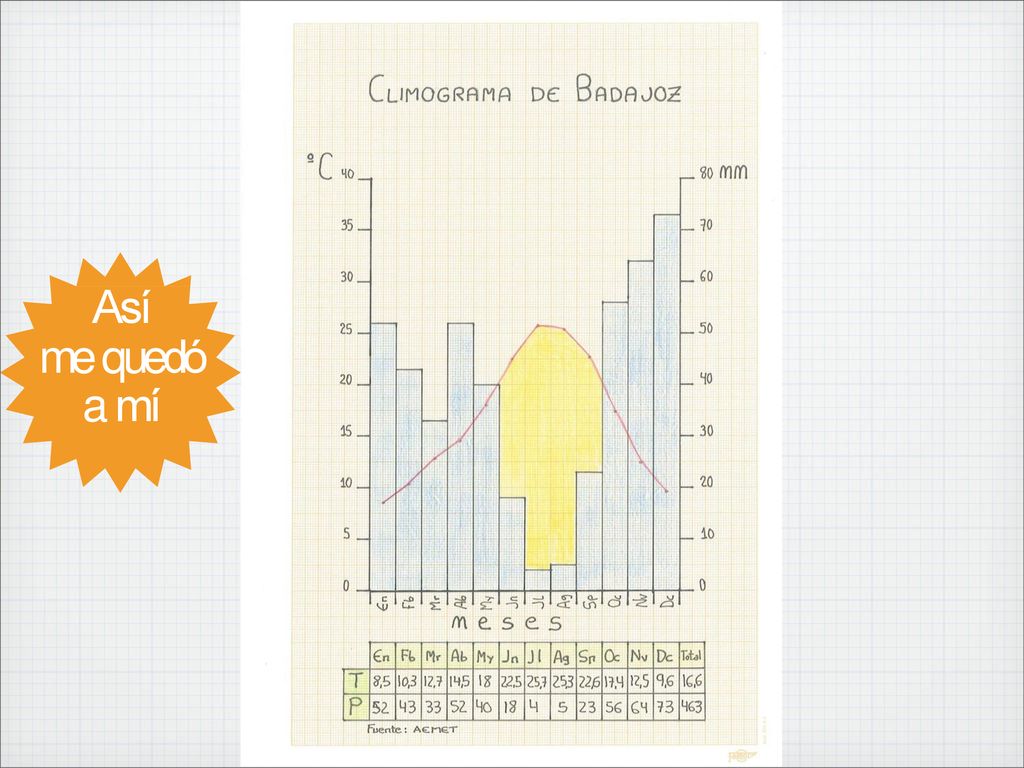

22 Así me quedó a mí
