V-TT-007/AB 8 – Ajustes básicos de los parámetros (Solución)

Presentación del tema: "V-TT-007/AB 8 – Ajustes básicos de los parámetros (Solución)"— Transcripción de la presentación:

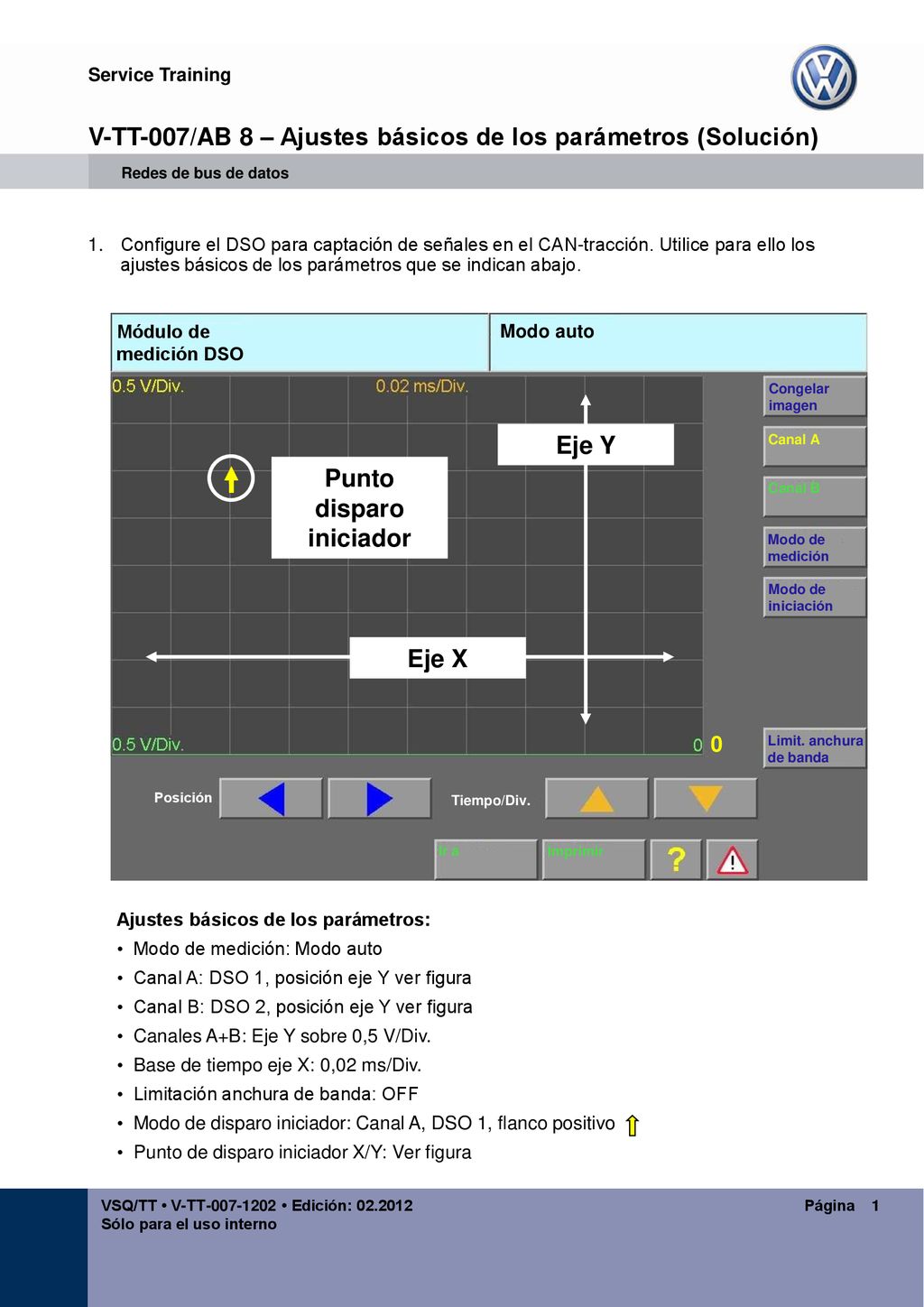

1 V-TT-007/AB 8 – Ajustes básicos de los parámetros (Solución)
Redes de bus de datos 1. Configure el DSO para captación de señales en el CAN-tracción. Utilice para ello los ajustes básicos de los parámetros que se indican abajo. Módulo de medición DSO Modo auto Congelar imagen Eje Y Canal A Punto disparo iniciador Canal B Modo de medición Modo de iniciación Eje X Limit. anchura de banda Posición Tiempo/Div. Ir a Imprimir Ajustes básicos de los parámetros: Modo de medición: Modo auto Canal A: DSO 1, posición eje Y ver figura Canal B: DSO 2, posición eje Y ver figura Canales A+B: Eje Y sobre 0,5 V/Div. Base de tiempo eje X: 0,02 ms/Div. Limitación anchura de banda: OFF Modo de disparo iniciador: Canal A, DSO 1, flanco positivo Punto de disparo iniciador X/Y: Ver figura 1 VSQ/TT • V-TT • Edición:

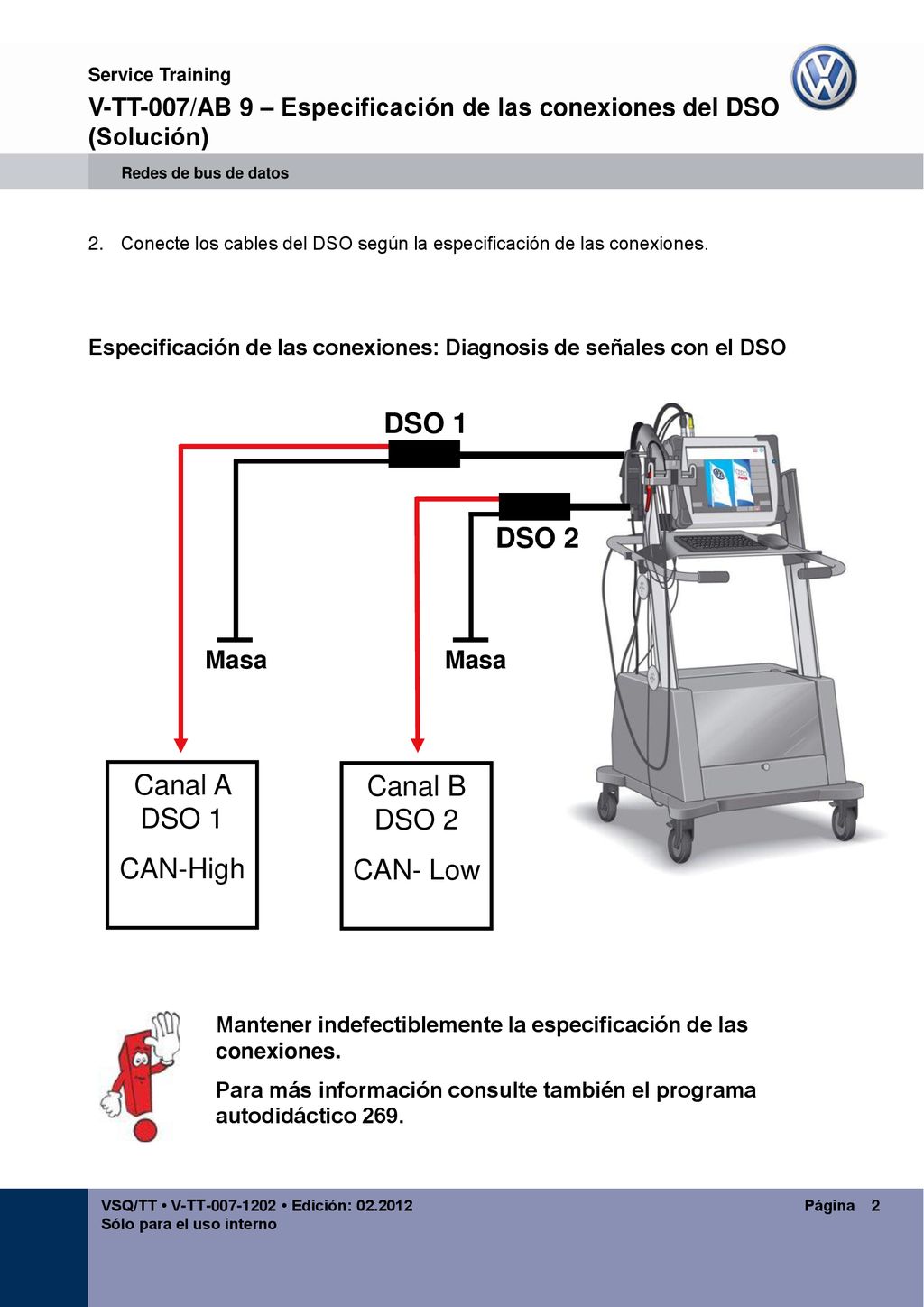

2 V-TT-007/AB 9 – Especificación de las conexiones del DSO (Solución)
Redes de bus de datos 2. Conecte los cables del DSO según la especificación de las conexiones. Especificación de las conexiones: Diagnosis de señales con el DSO DSO 1 DSO 2 Masa Masa Canal A DSO 1 CAN-High Canal B DSO 2 CAN- Low Mantener indefectiblemente la especificación de las conexiones. Para más información consulte también el programa autodidáctico 269. 2 VSQ/TT • V-TT • Edición:

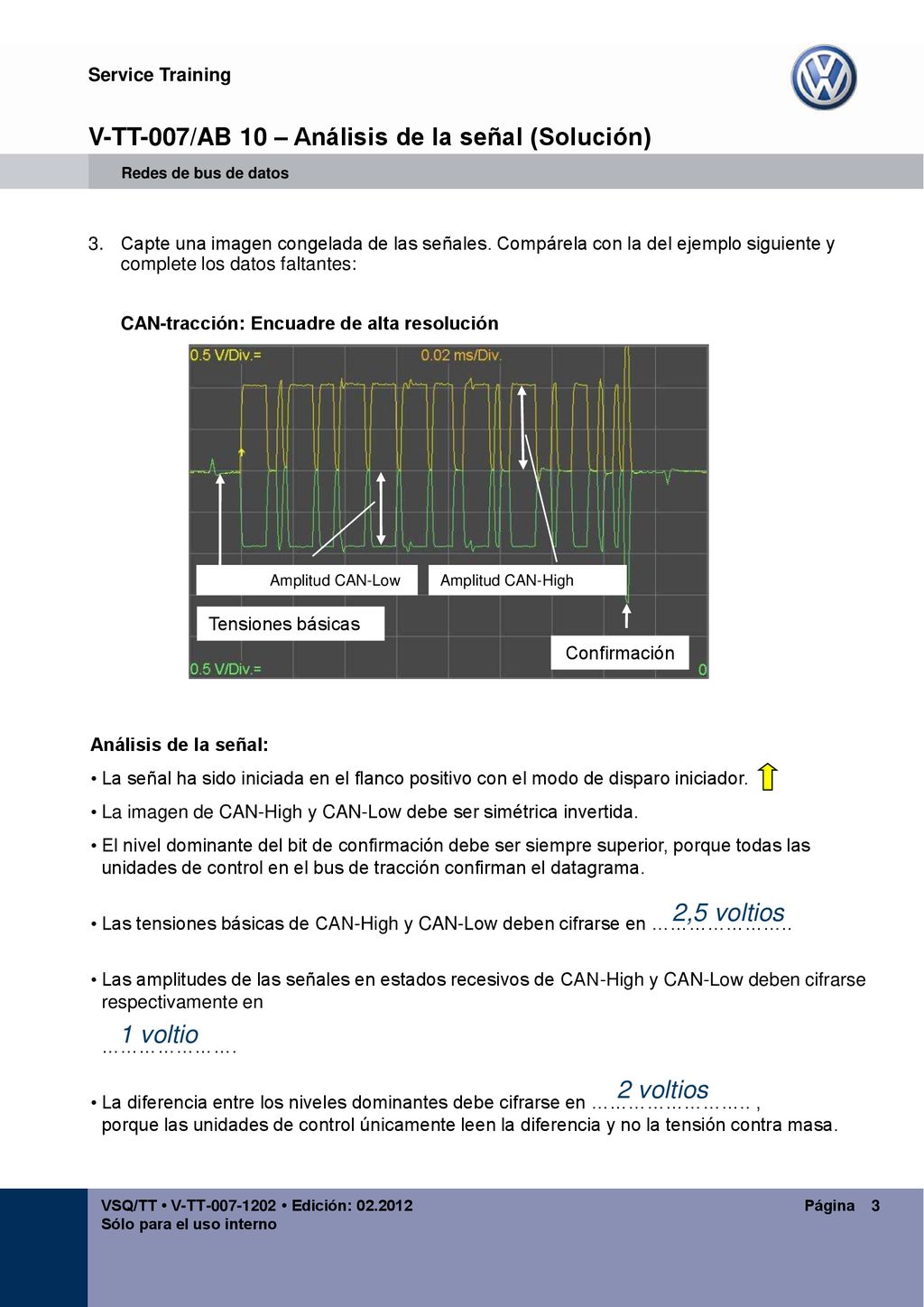

3 V-TT-007/AB 10 – Análisis de la señal (Solución)
Redes de bus de datos 3. Capte una imagen congelada de las señales. Compárela con la del ejemplo siguiente y complete los datos faltantes: CAN-tracción: Encuadre de alta resolución Amplitud CAN-Low Amplitud CAN-High Tensiones básicas Confirmación Análisis de la señal: La señal ha sido iniciada en el flanco positivo con el modo de disparo iniciador. La imagen de CAN-High y CAN-Low debe ser simétrica invertida. El nivel dominante del bit de confirmación debe ser siempre superior, porque todas las unidades de control en el bus de tracción confirman el datagrama. Las tensiones básicas de CAN-High y CAN-Low deben cifrarse en ………………….. Las amplitudes de las señales en estados recesivos de CAN-High y CAN-Low deben cifrarse respectivamente en …………………. La diferencia entre los niveles dominantes debe cifrarse en …………………….. , porque las unidades de control únicamente leen la diferencia y no la tensión contra masa. 2,5 voltios 1 voltio 2 voltios 3 VSQ/TT • V-TT • Edición:

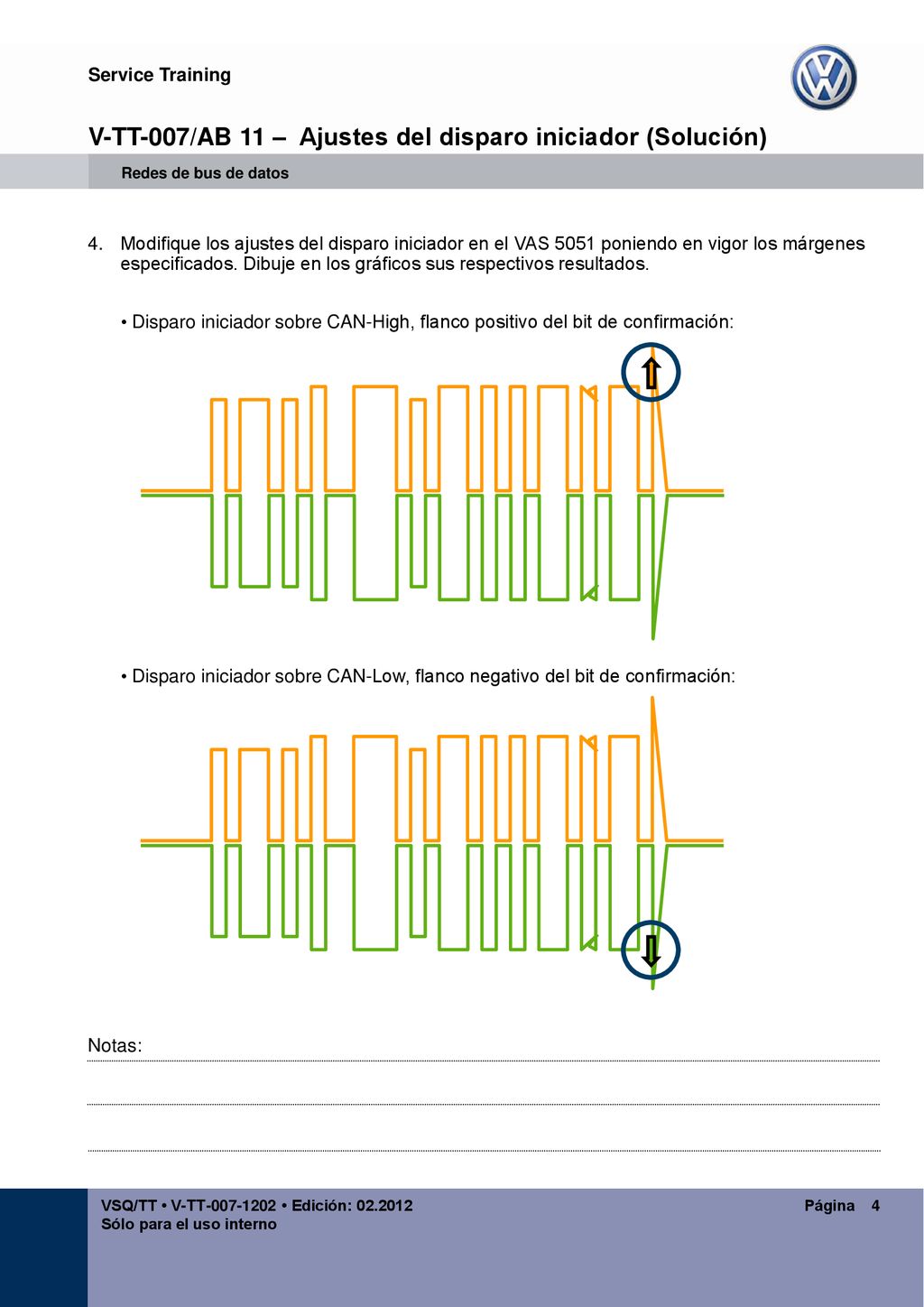

4 V-TT-007/AB 11 – Ajustes del disparo iniciador (Solución)
Redes de bus de datos 4. Modifique los ajustes del disparo iniciador en el VAS 5051 poniendo en vigor los márgenes especificados. Dibuje en los gráficos sus respectivos resultados. Disparo iniciador sobre CAN-High, flanco positivo del bit de confirmación: Disparo iniciador sobre CAN-Low, flanco negativo del bit de confirmación: Notas: 4 VSQ/TT • V-TT • Edición:

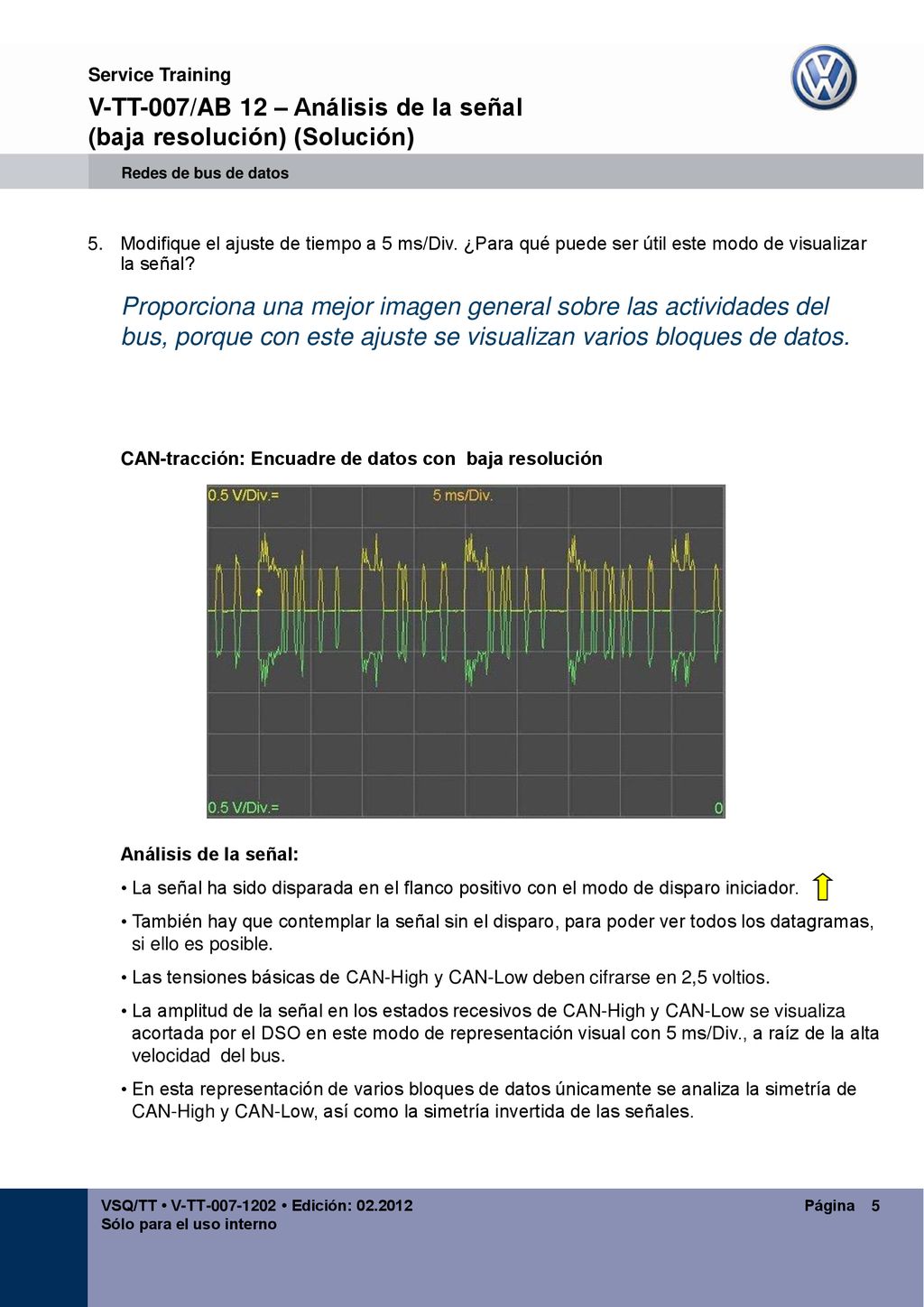

5 V-TT-007/AB 12 – Análisis de la señal (baja resolución) (Solución)
Redes de bus de datos 5. Modifique el ajuste de tiempo a 5 ms/Div. ¿Para qué puede ser útil este modo de visualizar la señal? Proporciona una mejor imagen general sobre las actividades del bus, porque con este ajuste se visualizan varios bloques de datos. CAN-tracción: Encuadre de datos con baja resolución Análisis de la señal: La señal ha sido disparada en el flanco positivo con el modo de disparo iniciador. También hay que contemplar la señal sin el disparo, para poder ver todos los datagramas, si ello es posible. Las tensiones básicas de CAN-High y CAN-Low deben cifrarse en 2,5 voltios. La amplitud de la señal en los estados recesivos de CAN-High y CAN-Low se visualiza acortada por el DSO en este modo de representación visual con 5 ms/Div., a raíz de la alta velocidad del bus. En esta representación de varios bloques de datos únicamente se analiza la simetría de CAN-High y CAN-Low, así como la simetría invertida de las señales. 5 VSQ/TT • V-TT • Edición:

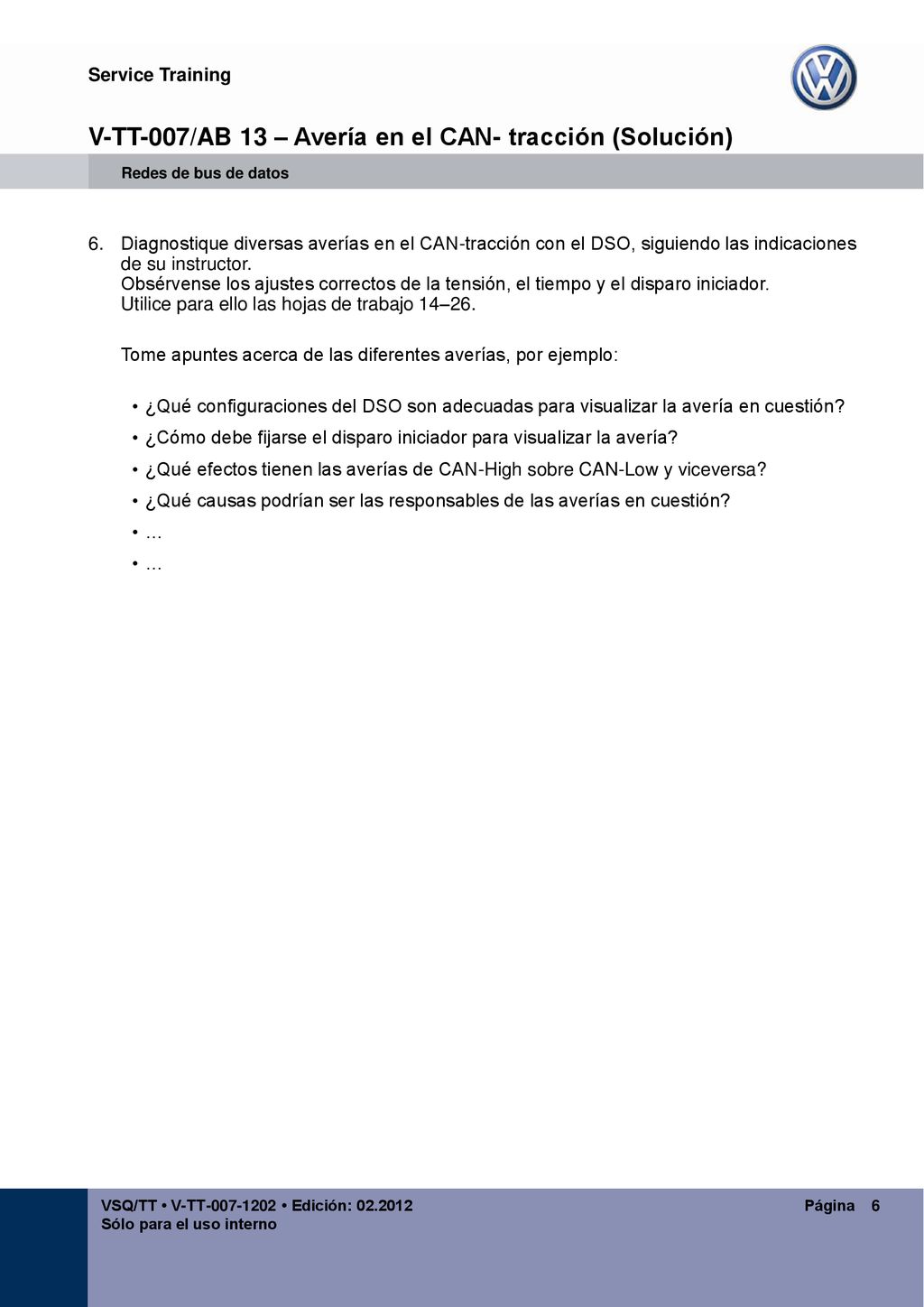

6 V-TT-007/AB 13 – Avería en el CAN- tracción (Solución)
Redes de bus de datos Diagnostique diversas averías en el CAN-tracción con el DSO, siguiendo las indicaciones de su instructor. Obsérvense los ajustes correctos de la tensión, el tiempo y el disparo iniciador. Utilice para ello las hojas de trabajo 14–26. Tome apuntes acerca de las diferentes averías, por ejemplo: ¿Qué configuraciones del DSO son adecuadas para visualizar la avería en cuestión? ¿Cómo debe fijarse el disparo iniciador para visualizar la avería? ¿Qué efectos tienen las averías de CAN-High sobre CAN-Low y viceversa? ¿Qué causas podrían ser las responsables de las averías en cuestión? … 6 VSQ/TT • V-TT • Edición:

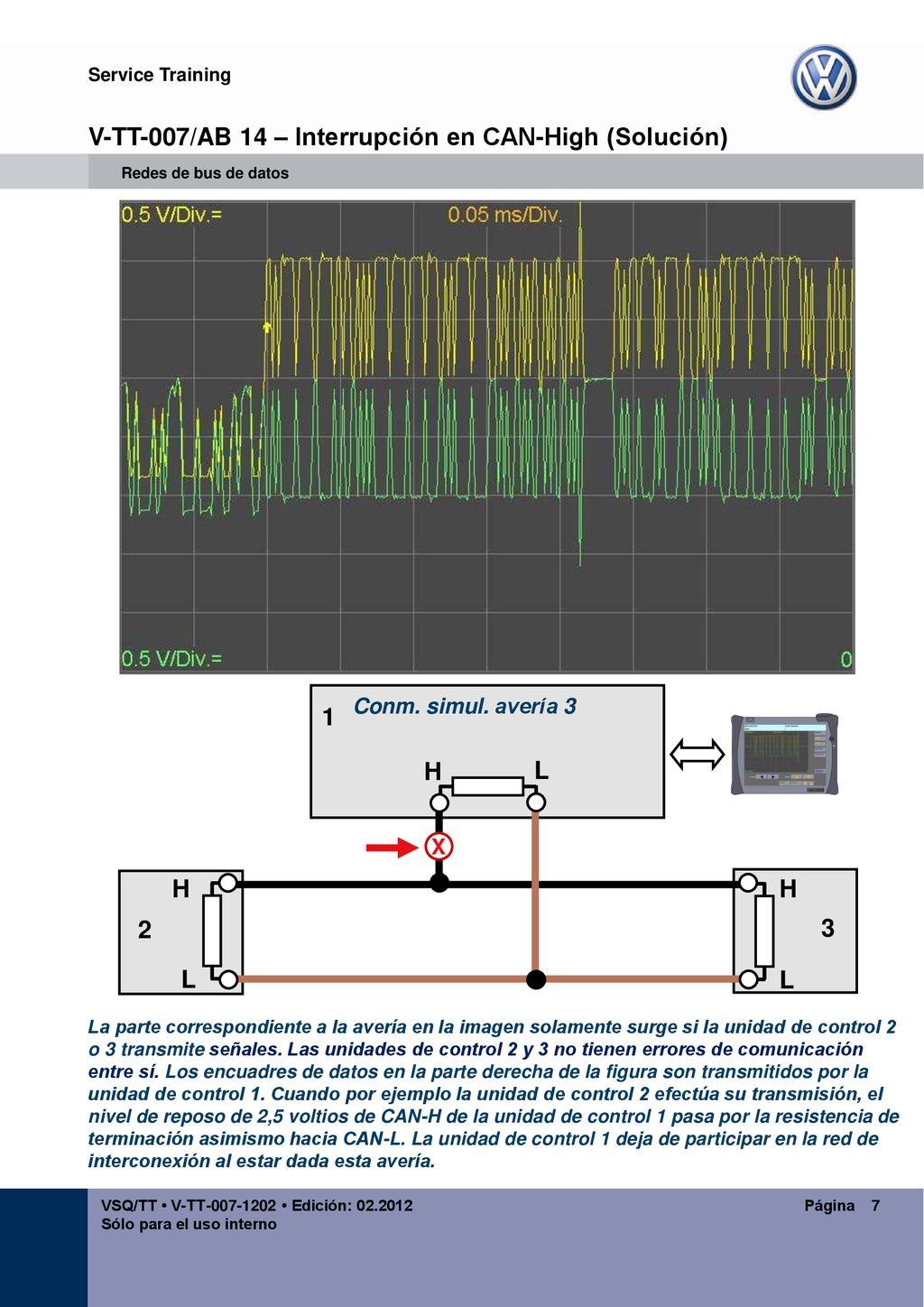

7 V-TT-007/AB 14 – Interrupción en CAN-High (Solución)
Redes de bus de datos Conm. simul. avería 3 1 H L X H H 2 3 L L La parte correspondiente a la avería en la imagen solamente surge si la unidad de control 2 o 3 transmite señales. Las unidades de control 2 y 3 no tienen errores de comunicación entre sí. Los encuadres de datos en la parte derecha de la figura son transmitidos por la unidad de control 1. Cuando por ejemplo la unidad de control 2 efectúa su transmisión, el nivel de reposo de 2,5 voltios de CAN-H de la unidad de control 1 pasa por la resistencia de terminación asimismo hacia CAN-L. La unidad de control 1 deja de participar en la red de interconexión al estar dada esta avería. 7 VSQ/TT • V-TT • Edición:

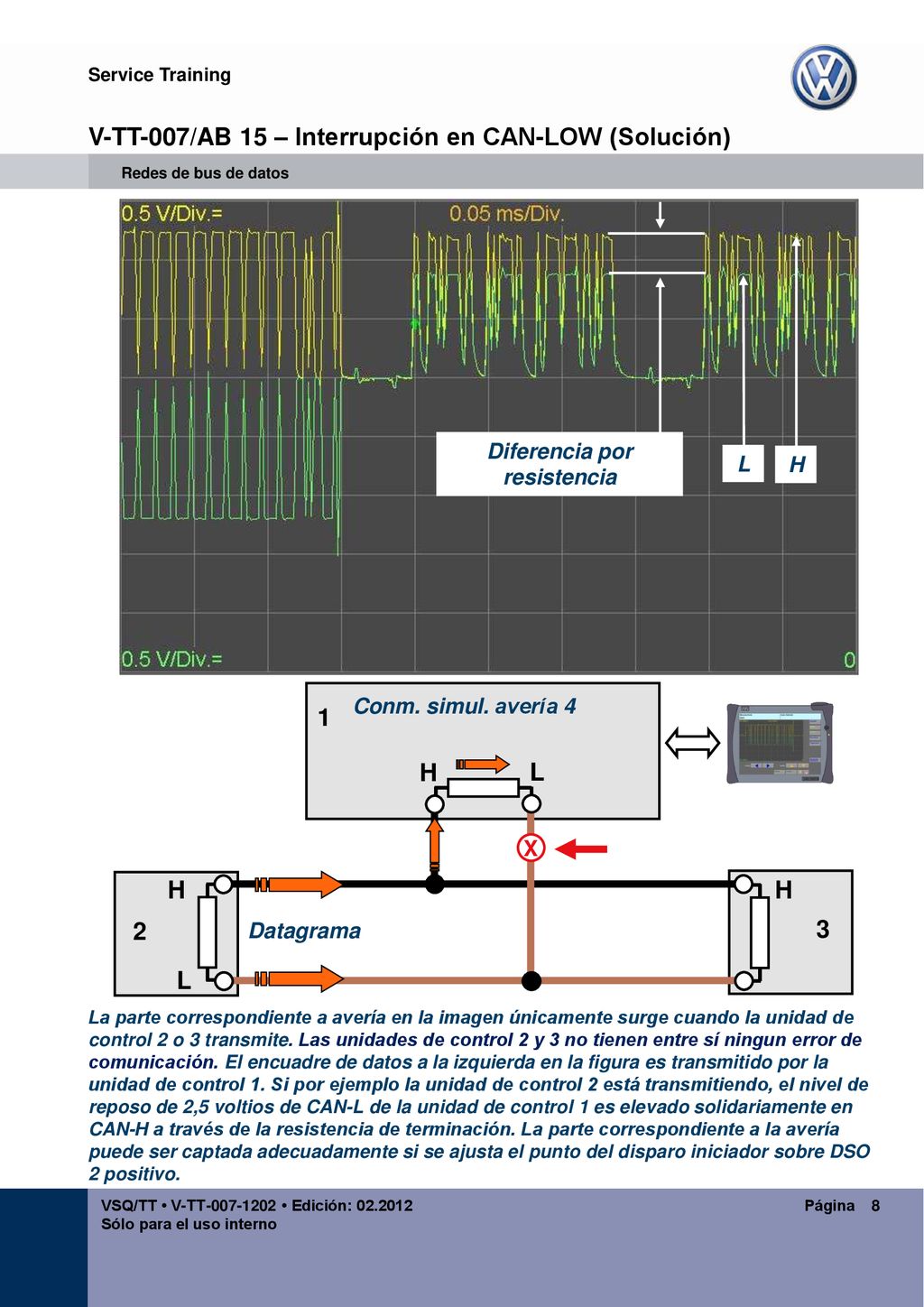

8 V-TT-007/AB 15 – Interrupción en CAN-LOW (Solución)
Redes de bus de datos Diferencia por resistencia L H Conm. simul. avería 4 1 H L X H H 2 Datagrama 3 L La parte correspondiente a avería en la imagen únicamente surge cuando la unidad de control 2 o 3 transmite. Las unidades de control 2 y 3 no tienen entre sí ningun error de comunicación. El encuadre de datos a la izquierda en la figura es transmitido por la unidad de control 1. Si por ejemplo la unidad de control 2 está transmitiendo, el nivel de reposo de 2,5 voltios de CAN-L de la unidad de control 1 es elevado solidariamente en CAN-H a través de la resistencia de terminación. La parte correspondiente a la avería puede ser captada adecuadamente si se ajusta el punto del disparo iniciador sobre DSO 2 positivo. 8 VSQ/TT • V-TT • Edición:

9 V-TT-007/AB 16 – Alta resistencia en CAN-High (Solución)
Redes de bus de datos Conm. simul. avería 1 1 H L  H H 2 Datagrama 3 L L Esta avería es similar a la de una interrupción en CAN-H (ver hoja de trabajo 7). La parte correspondiente al la avería puede captarse bien si se ajusta el punto del disparo iniciador sobre el canal A y se desplaza hacia el margen de trabajo de CAN-L. 9 VSQ/TT • V-TT • Edición:

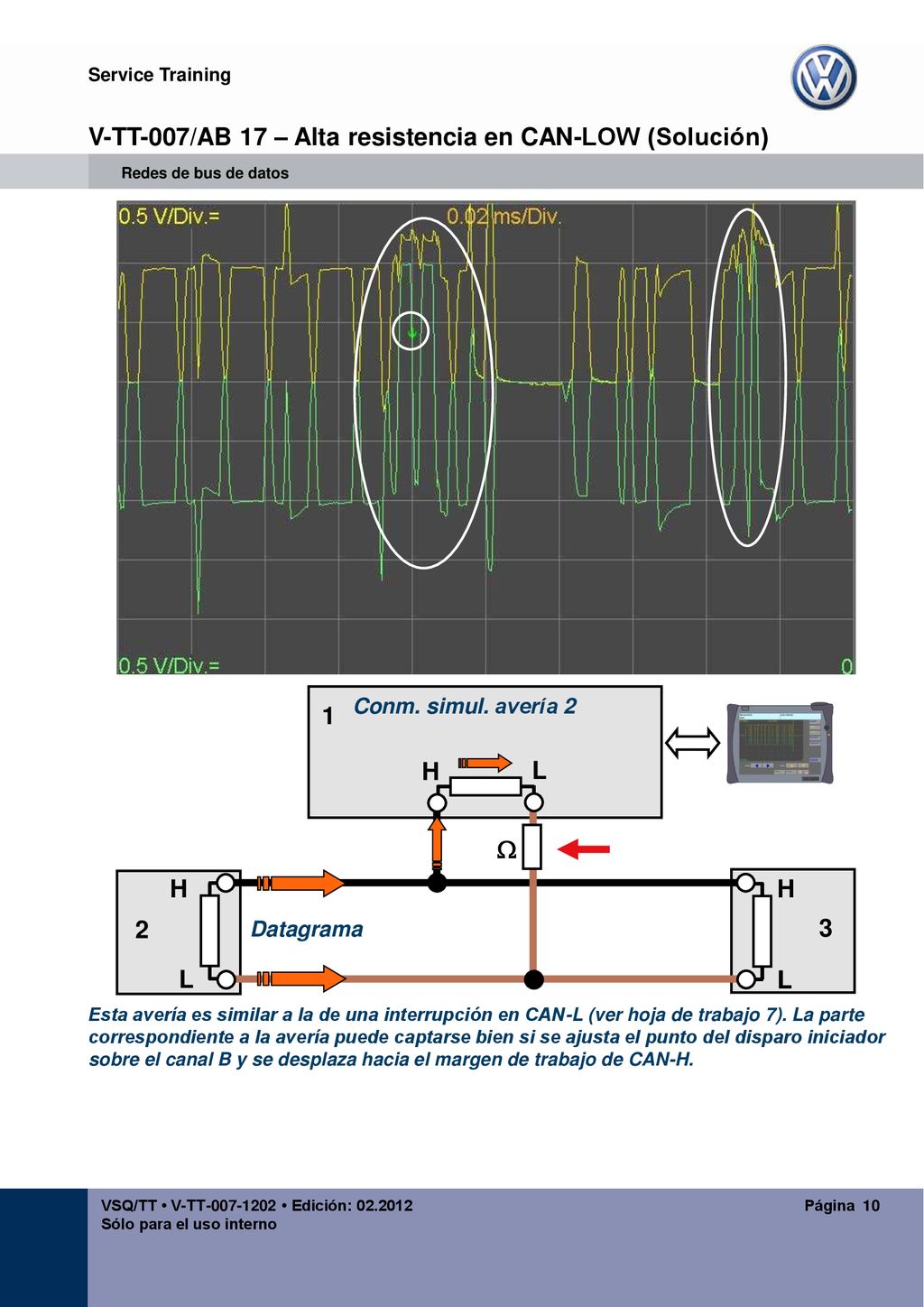

10 V-TT-007/AB 17 – Alta resistencia en CAN-LOW (Solución)
Redes de bus de datos Conm. simul. avería 2 1 H L  H H 2 Datagrama 3 L L L Esta avería es similar a la de una interrupción en CAN-L (ver hoja de trabajo 7). La parte correspondiente a la avería puede captarse bien si se ajusta el punto del disparo iniciador sobre el canal B y se desplaza hacia el margen de trabajo de CAN-H. 10 VSQ/TT • V-TT • Edición:

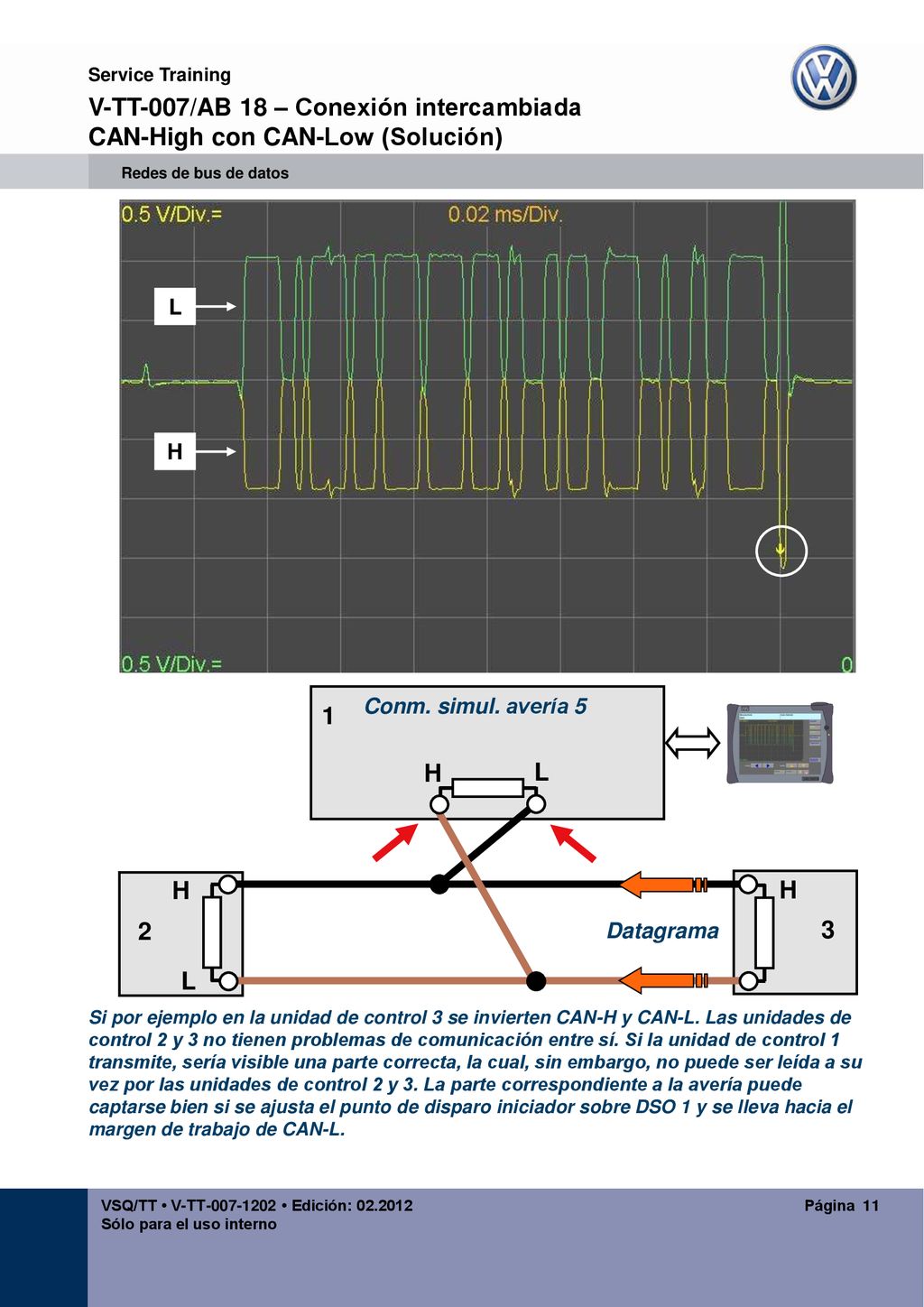

11 V-TT-007/AB 18 – Conexión intercambiada CAN-High con CAN-Low (Solución)
Redes de bus de datos L H Conm. simul. avería 5 1 H L H H 2 Datagrama 3 L Si por ejemplo en la unidad de control 3 se invierten CAN-H y CAN-L. Las unidades de control 2 y 3 no tienen problemas de comunicación entre sí. Si la unidad de control 1 transmite, sería visible una parte correcta, la cual, sin embargo, no puede ser leída a su vez por las unidades de control 2 y 3. La parte correspondiente a la avería puede captarse bien si se ajusta el punto de disparo iniciador sobre DSO 1 y se lleva hacia el margen de trabajo de CAN-L. 11 VSQ/TT • V-TT • Edición:

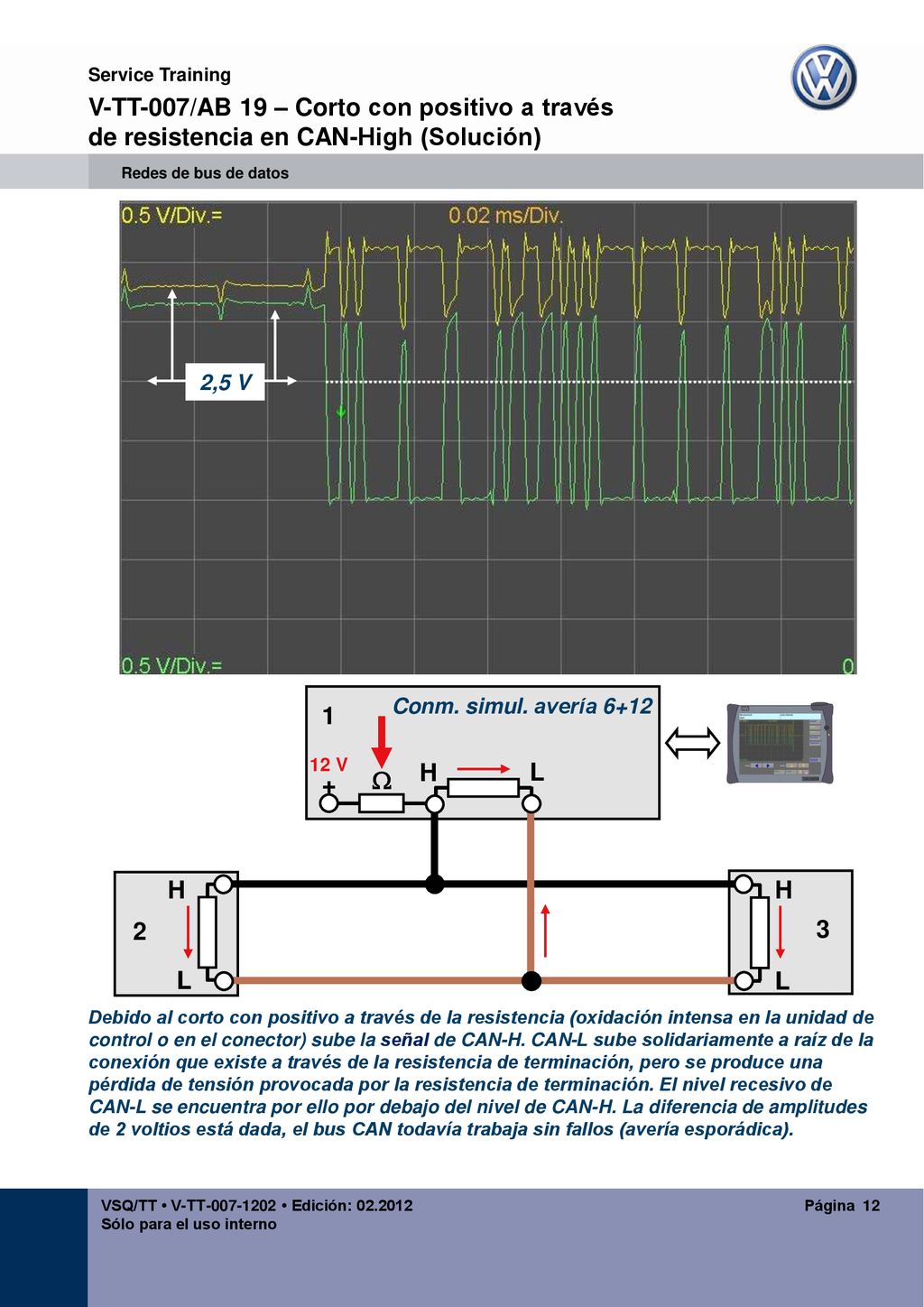

12 V-TT-007/AB 19 – Corto con positivo a través de resistencia en CAN-High (Solución)
Redes de bus de datos 2,5 V Conm. simul. avería 6+12 1 12 V H L +  H H 2 3 L L L L Debido al corto con positivo a través de la resistencia (oxidación intensa en la unidad de control o en el conector) sube la señal de CAN-H. CAN-L sube solidariamente a raíz de la conexión que existe a través de la resistencia de terminación, pero se produce una pérdida de tensión provocada por la resistencia de terminación. El nivel recesivo de CAN-L se encuentra por ello por debajo del nivel de CAN-H. La diferencia de amplitudes de 2 voltios está dada, el bus CAN todavía trabaja sin fallos (avería esporádica). 12 VSQ/TT • V-TT • Edición:

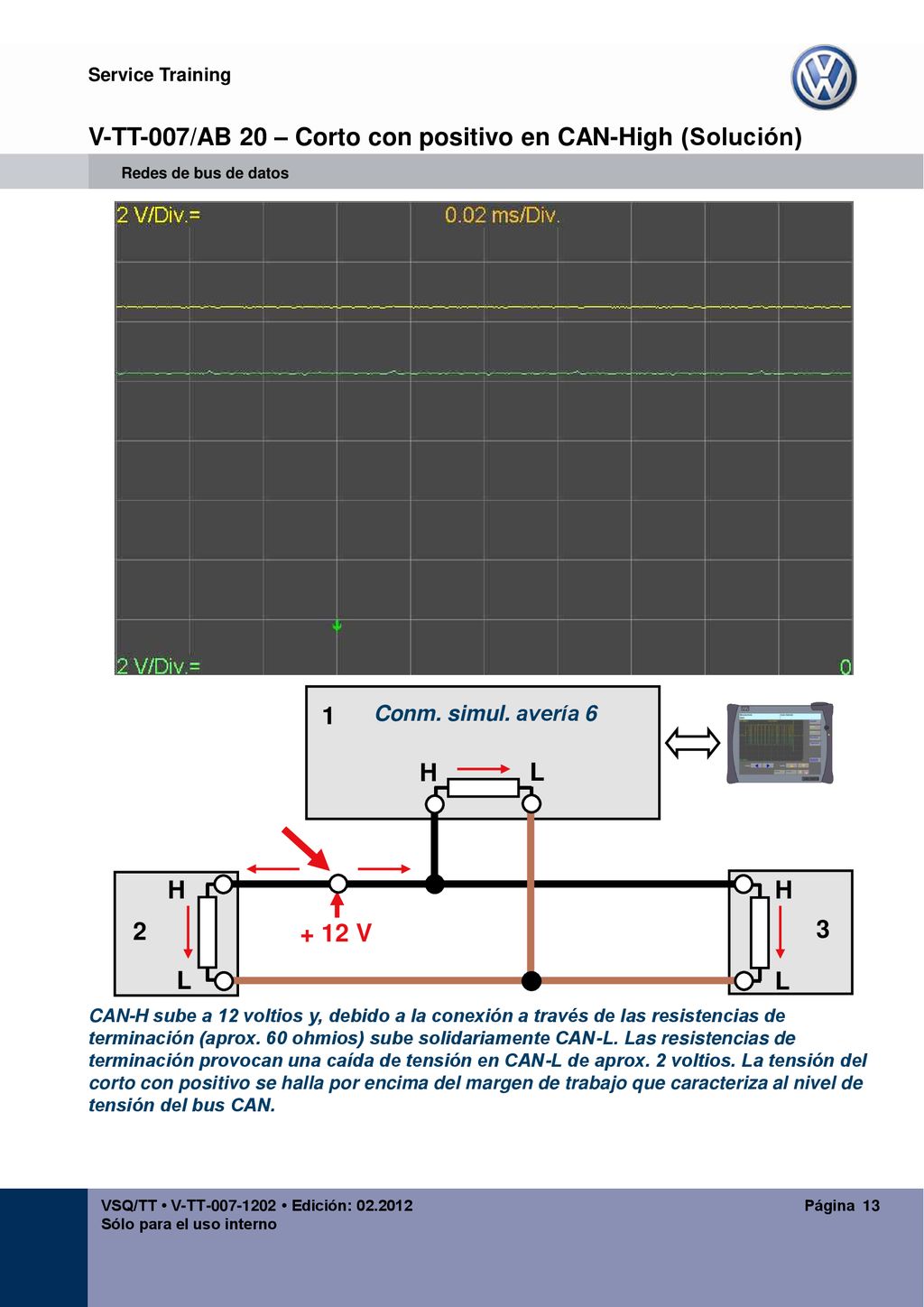

13 V-TT-007/AB 20 – Corto con positivo en CAN-High (Solución)
Redes de bus de datos 1 Conm. simul. avería 6 H L H H 2 + 12 V 3 L L CAN-H sube a 12 voltios y, debido a la conexión a través de las resistencias de terminación (aprox. 60 ohmios) sube solidariamente CAN-L. Las resistencias de terminación provocan una caída de tensión en CAN-L de aprox. 2 voltios. La tensión del corto con positivo se halla por encima del margen de trabajo que caracteriza al nivel de tensión del bus CAN. 13 VSQ/TT • V-TT • Edición:

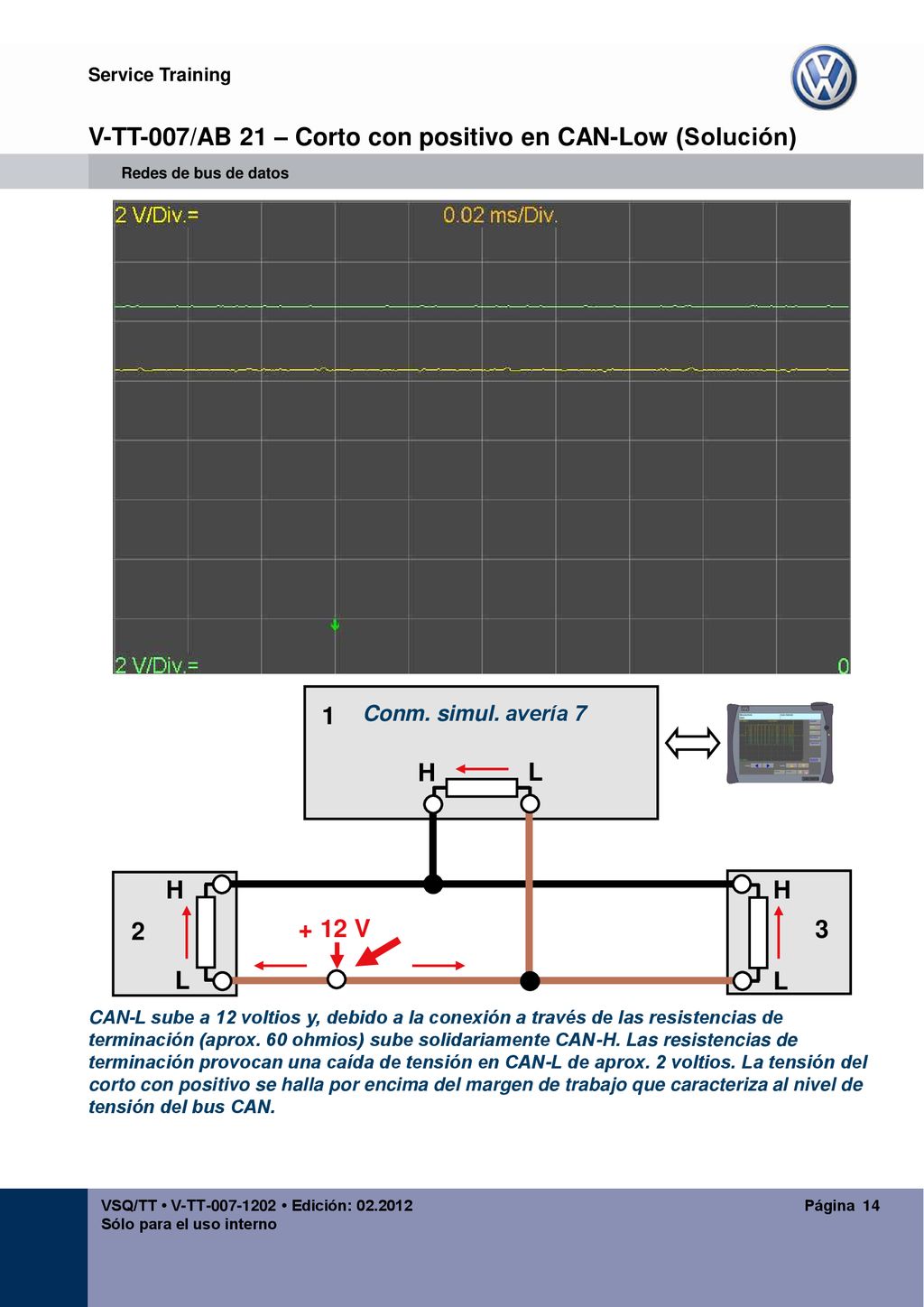

14 V-TT-007/AB 21 – Corto con positivo en CAN-Low (Solución)
Redes de bus de datos 1 Conm. simul. avería 7 H L H H 2 + 12 V 3 L L CAN-L sube a 12 voltios y, debido a la conexión a través de las resistencias de terminación (aprox. 60 ohmios) sube solidariamente CAN-H. Las resistencias de terminación provocan una caída de tensión en CAN-L de aprox. 2 voltios. La tensión del corto con positivo se halla por encima del margen de trabajo que caracteriza al nivel de tensión del bus CAN. 14 VSQ/TT • V-TT • Edición:

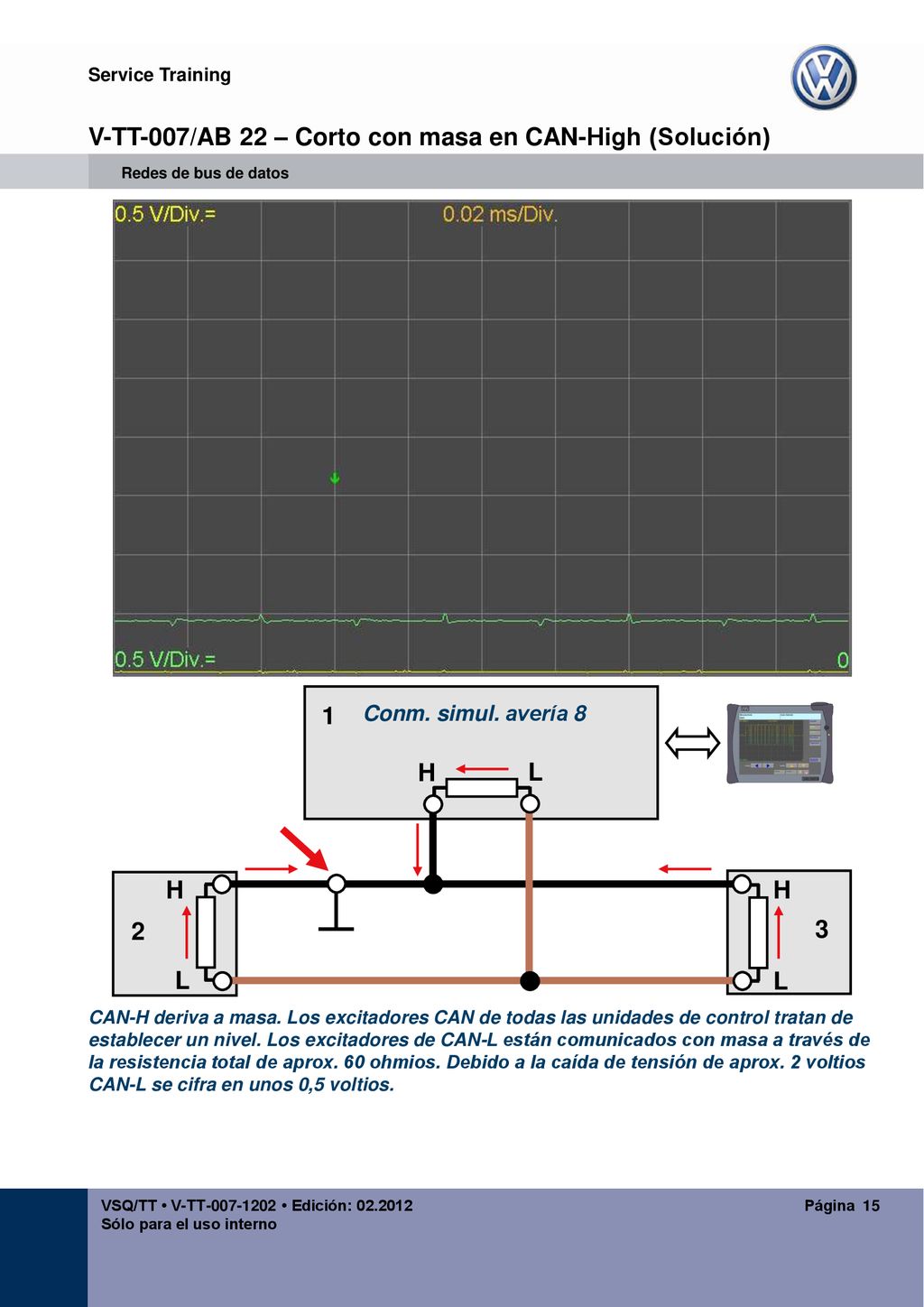

15 V-TT-007/AB 22 – Corto con masa en CAN-High (Solución)
Redes de bus de datos 1 Conm. simul. avería 8 H L H H 2 3 L L CAN-H deriva a masa. Los excitadores CAN de todas las unidades de control tratan de establecer un nivel. Los excitadores de CAN-L están comunicados con masa a través de la resistencia total de aprox. 60 ohmios. Debido a la caída de tensión de aprox. 2 voltios CAN-L se cifra en unos 0,5 voltios. 15 VSQ/TT • V-TT • Edición:

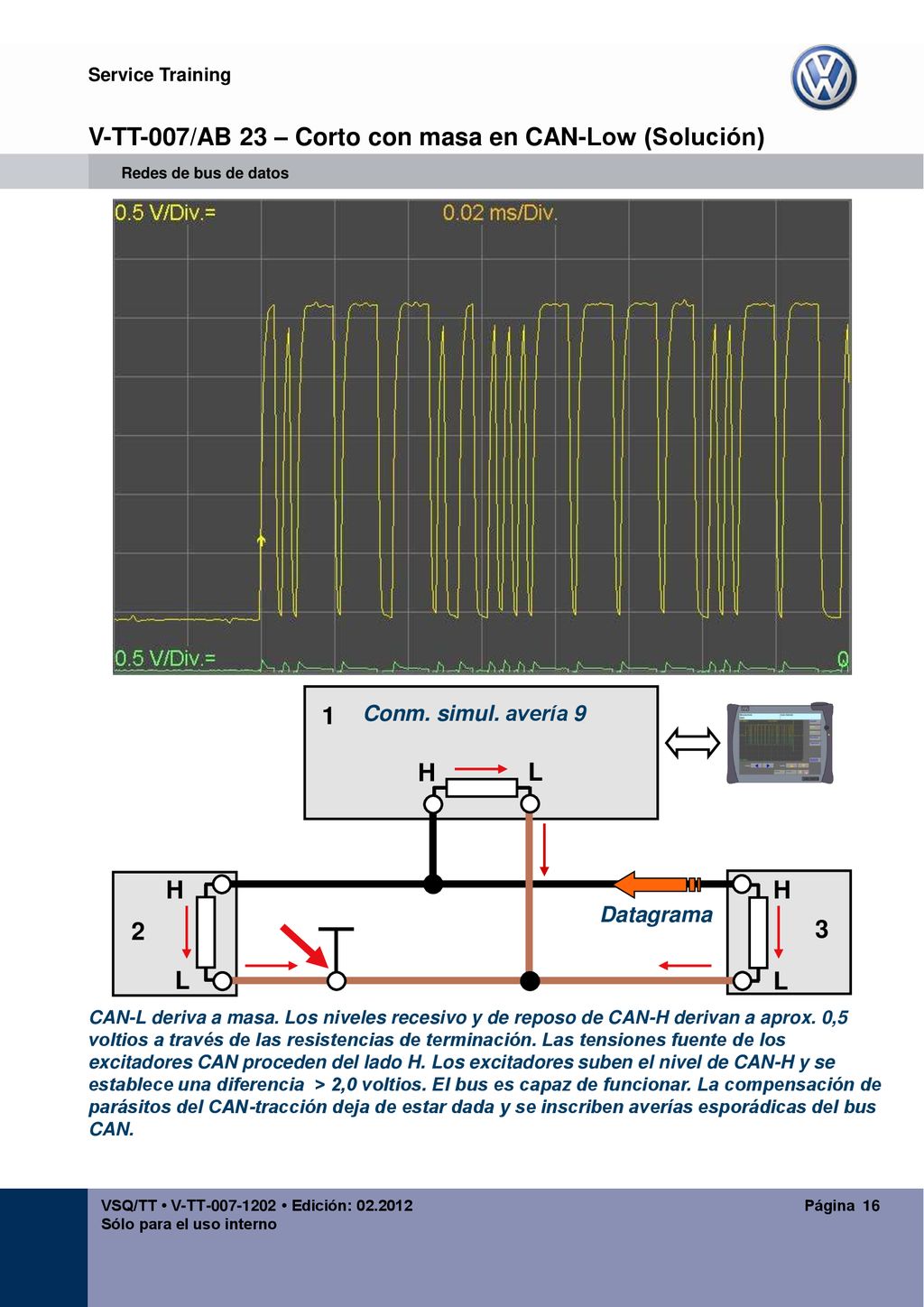

16 V-TT-007/AB 23 – Corto con masa en CAN-Low (Solución)
Redes de bus de datos 1 Conm. simul. avería 9 H L H H Datagrama 2 3 L L CAN-L deriva a masa. Los niveles recesivo y de reposo de CAN-H derivan a aprox. 0,5 voltios a través de las resistencias de terminación. Las tensiones fuente de los excitadores CAN proceden del lado H. Los excitadores suben el nivel de CAN-H y se establece una diferencia > 2,0 voltios. El bus es capaz de funcionar. La compensación de parásitos del CAN-tracción deja de estar dada y se inscriben averías esporádicas del bus CAN. 16 VSQ/TT • V-TT • Edición:

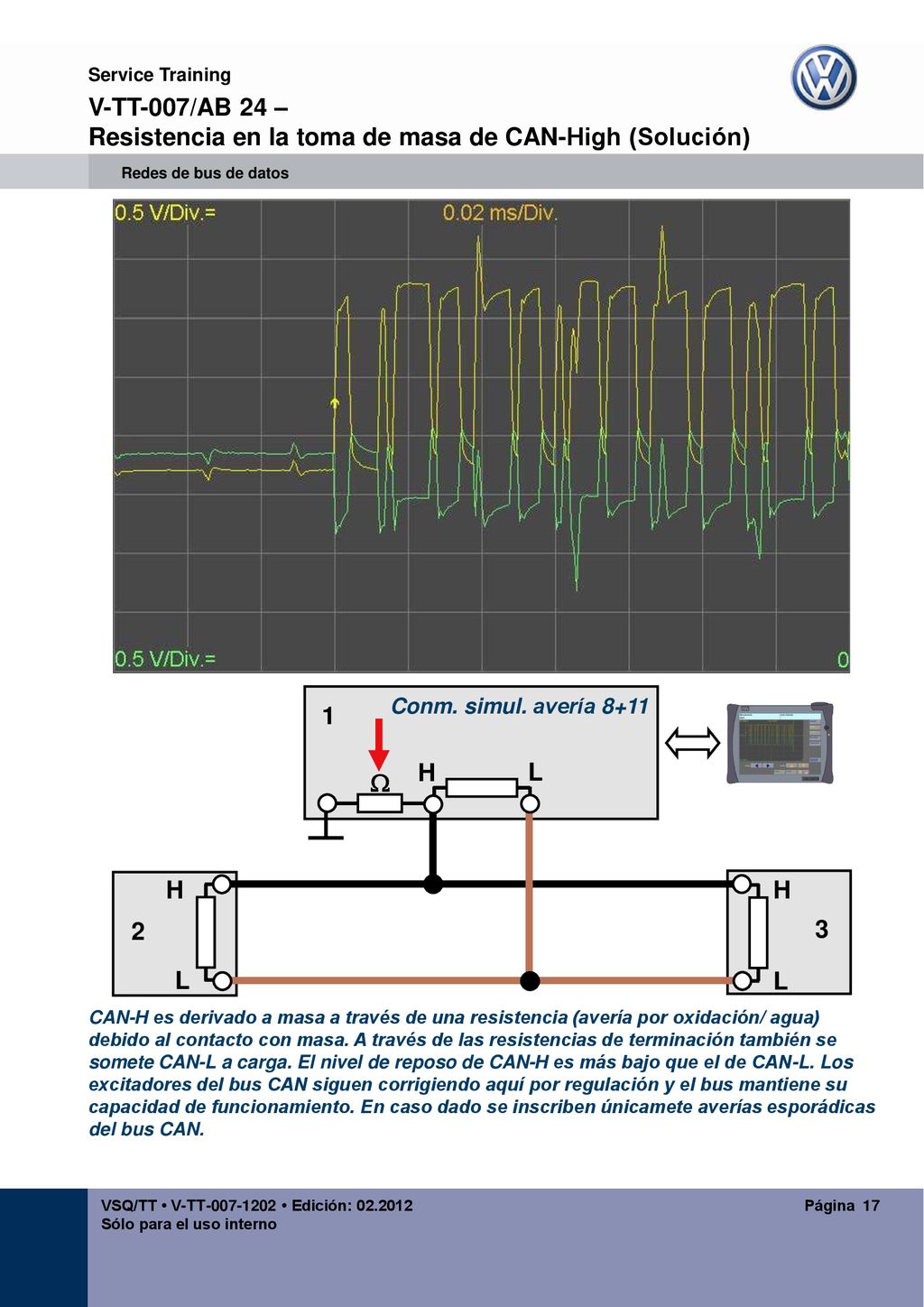

17 V-TT-007/AB 24 – Resistencia en la toma de masa de CAN-High (Solución)
Redes de bus de datos Conm. simul. avería 8+11 1 H L  H H 2 3 L L CAN-H es derivado a masa a través de una resistencia (avería por oxidación/ agua) debido al contacto con masa. A través de las resistencias de terminación también se somete CAN-L a carga. El nivel de reposo de CAN-H es más bajo que el de CAN-L. Los excitadores del bus CAN siguen corrigiendo aquí por regulación y el bus mantiene su capacidad de funcionamiento. En caso dado se inscriben únicamete averías esporádicas del bus CAN. 17 VSQ/TT • V-TT • Edición:

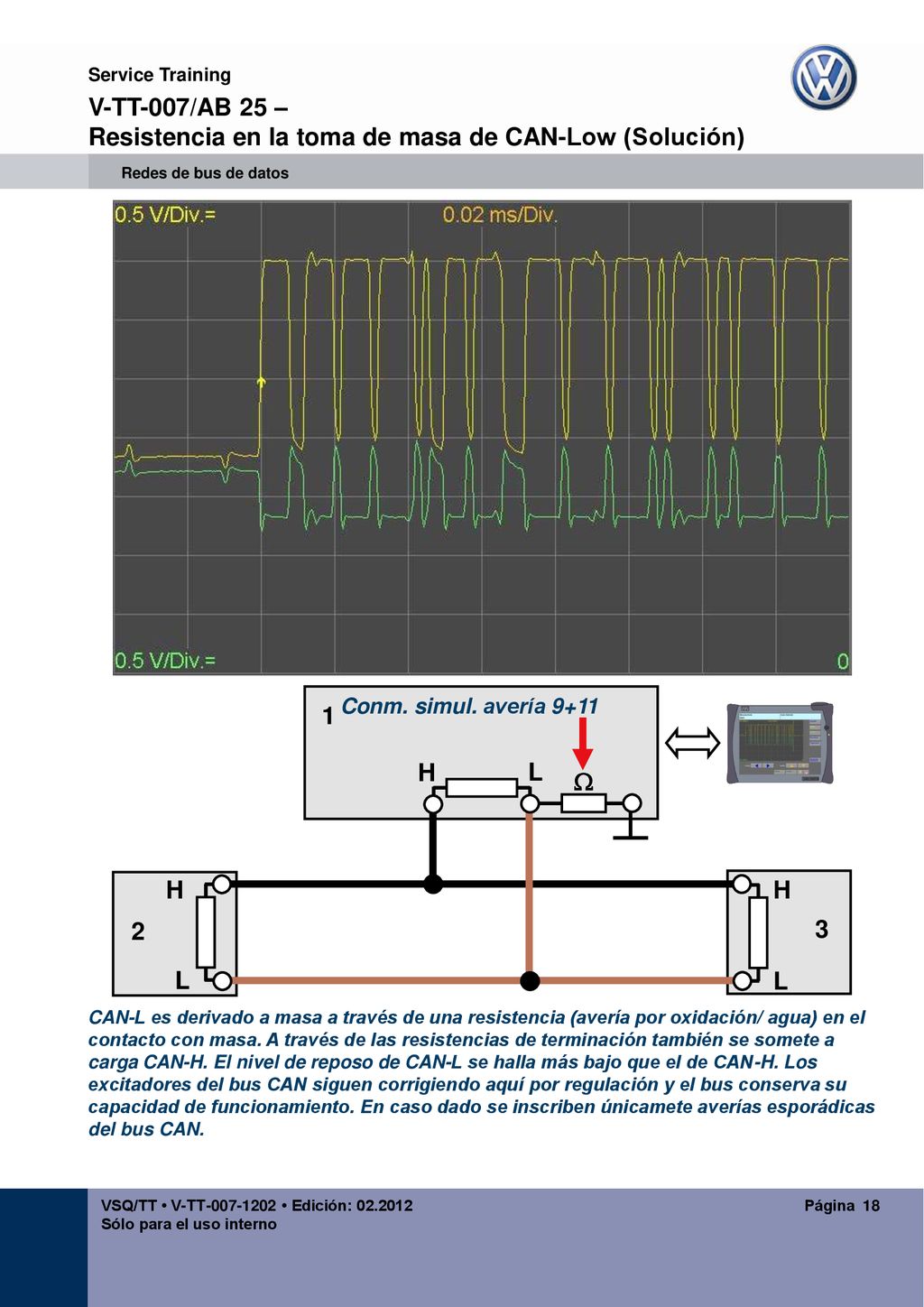

18 V-TT-007/AB 25 – Resistencia en la toma de masa de CAN-Low (Solución)
Redes de bus de datos Conm. simul. avería 9+11 1 H L  H H 2 3 L L CAN-L es derivado a masa a través de una resistencia (avería por oxidación/ agua) en el contacto con masa. A través de las resistencias de terminación también se somete a carga CAN-H. El nivel de reposo de CAN-L se halla más bajo que el de CAN-H. Los excitadores del bus CAN siguen corrigiendo aquí por regulación y el bus conserva su capacidad de funcionamiento. En caso dado se inscriben únicamete averías esporádicas del bus CAN. 18 VSQ/TT • V-TT • Edición:

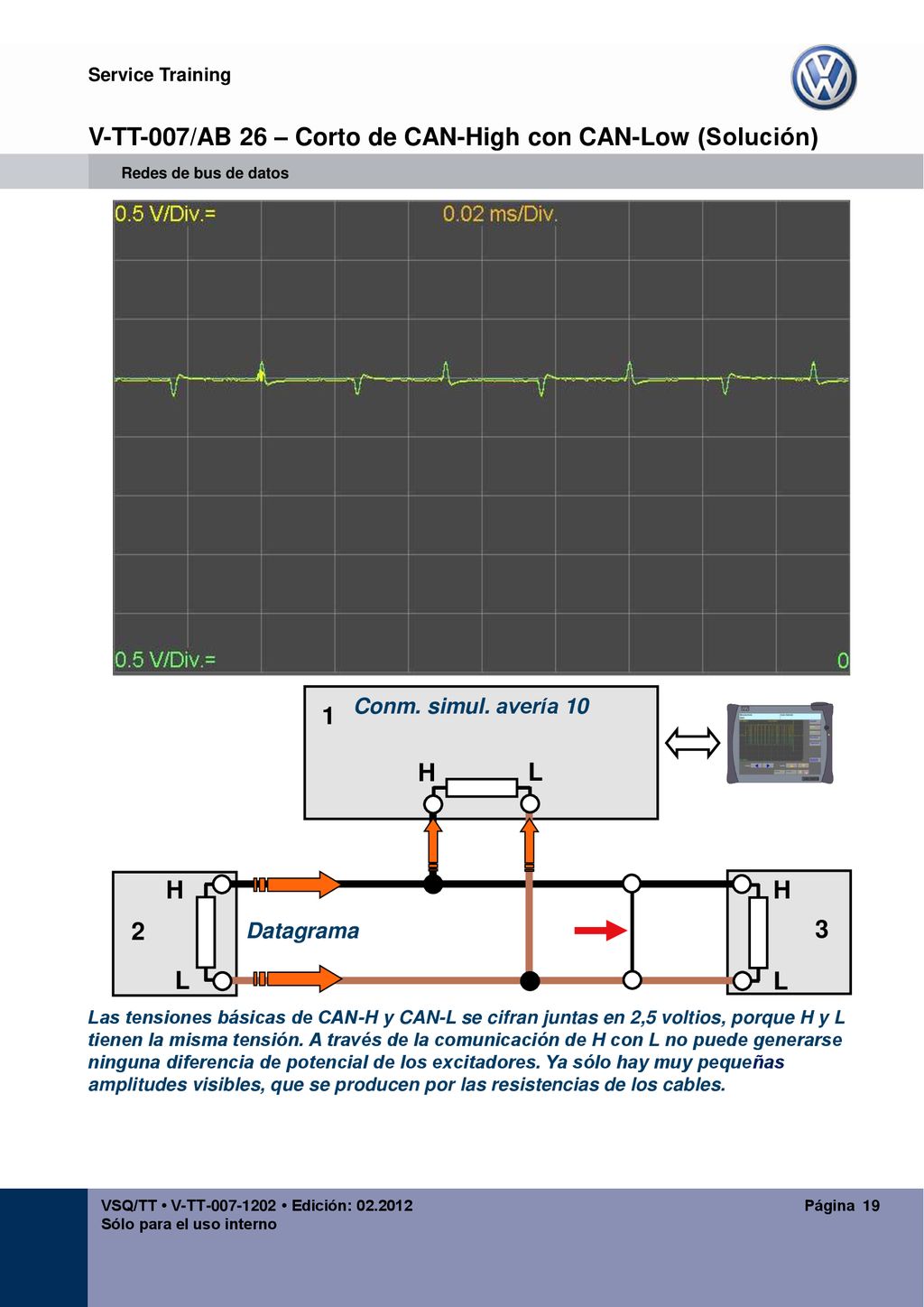

19 V-TT-007/AB 26 – Corto de CAN-High con CAN-Low (Solución)
Redes de bus de datos Conm. simul. avería 10 1 H L H H 2 Datagrama 3 L L Las tensiones básicas de CAN-H y CAN-L se cifran juntas en 2,5 voltios, porque H y L tienen la misma tensión. A través de la comunicación de H con L no puede generarse ninguna diferencia de potencial de los excitadores. Ya sólo hay muy pequeñas amplitudes visibles, que se producen por las resistencias de los cables. 19 VSQ/TT • V-TT • Edición:
