1 Enlace Maple-Rhinoceros

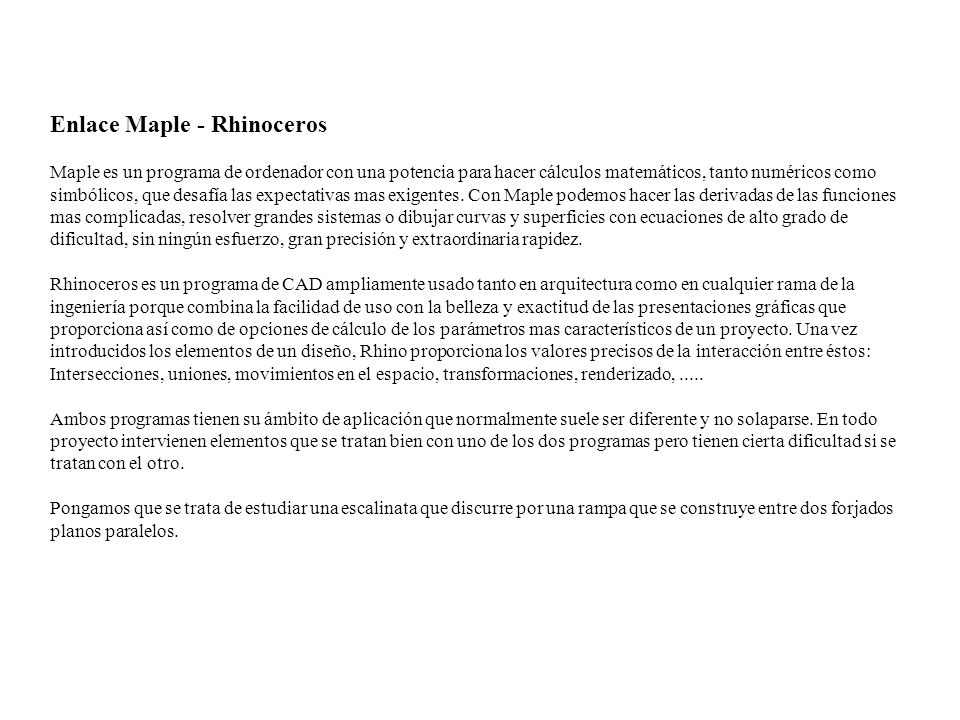

2 Maple es un programa de ordenador con una potencia para hacer cálculos matemáticos, tanto numéricos como simbólicos, que desafía las expectativas mas exigentes. Con Maple podemos hacer las derivadas de las funciones mas complicadas, resolver grandes sistemas o dibujar curvas y superficies con ecuaciones de alto grado de dificultad, sin ningún esfuerzo, gran precisión y extraordinaria rapidez. Rhinoceros es un programa de CAD ampliamente usado tanto en arquitectura como en cualquier rama de la ingeniería porque combina la facilidad de uso con la belleza y exactitud de las presentaciones gráficas que proporciona así como de opciones de cálculo de los parámetros mas característicos de un proyecto. Una vez introducidos los elementos de un diseño, Rhino proporciona los valores precisos de la interacción entre éstos: Intersecciones, uniones, movimientos en el espacio, transformaciones, renderizado,..... Ambos programas tienen su ámbito de aplicación que normalmente suele ser diferente y no solaparse. En todo proyecto intervienen elementos que se tratan bien con uno de los dos programas pero tienen cierta dificultad si se tratan con el otro. Pongamos que se trata de estudiar una escalinata que discurre por una rampa que se construye entre dos forjados planos paralelos.

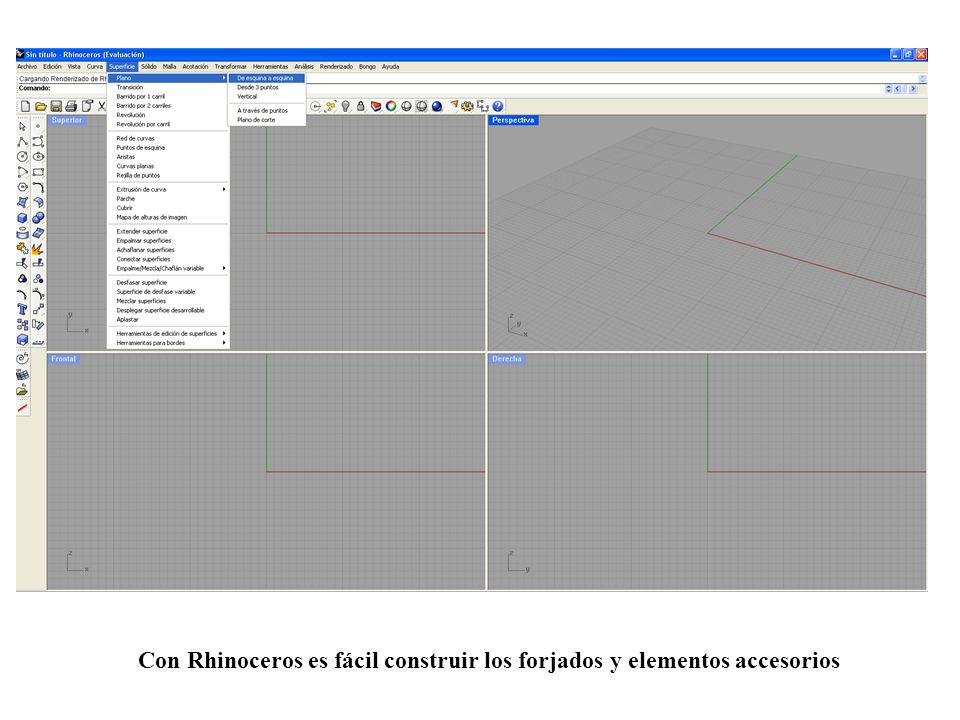

3 Con Rhinoceros es fácil construir los forjados y elementos accesorios

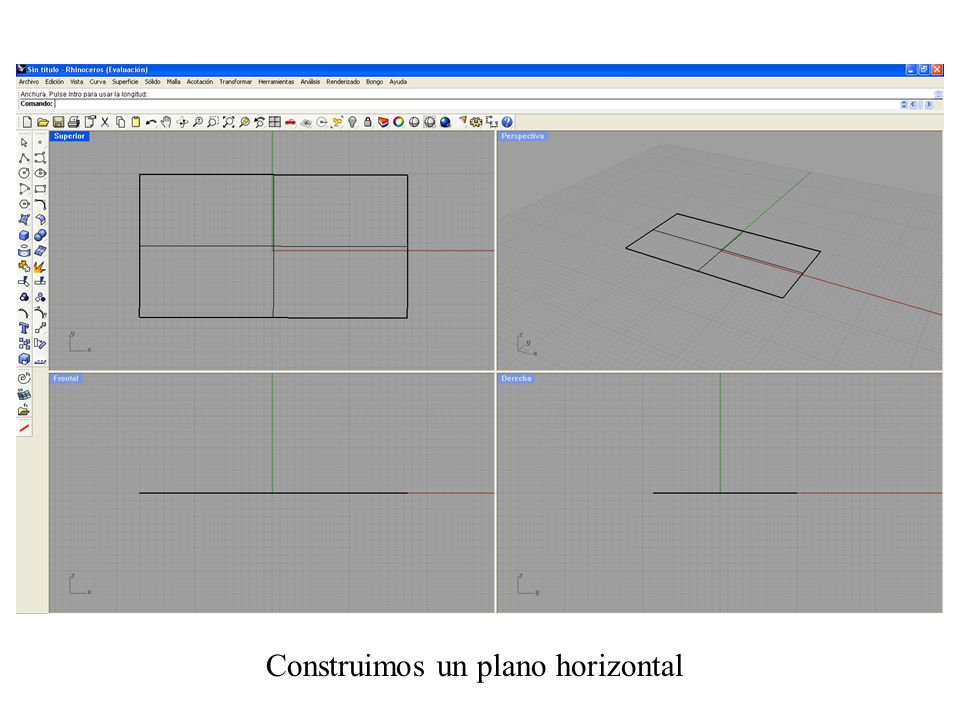

4 Construimos un plano horizontal

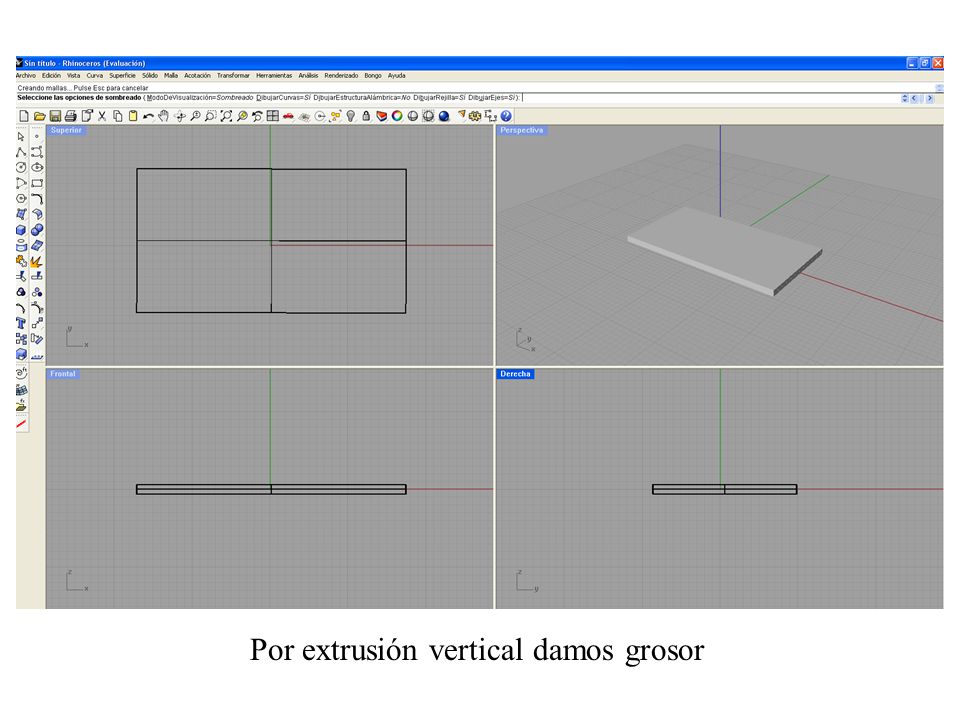

5 Por extrusión vertical damos grosor

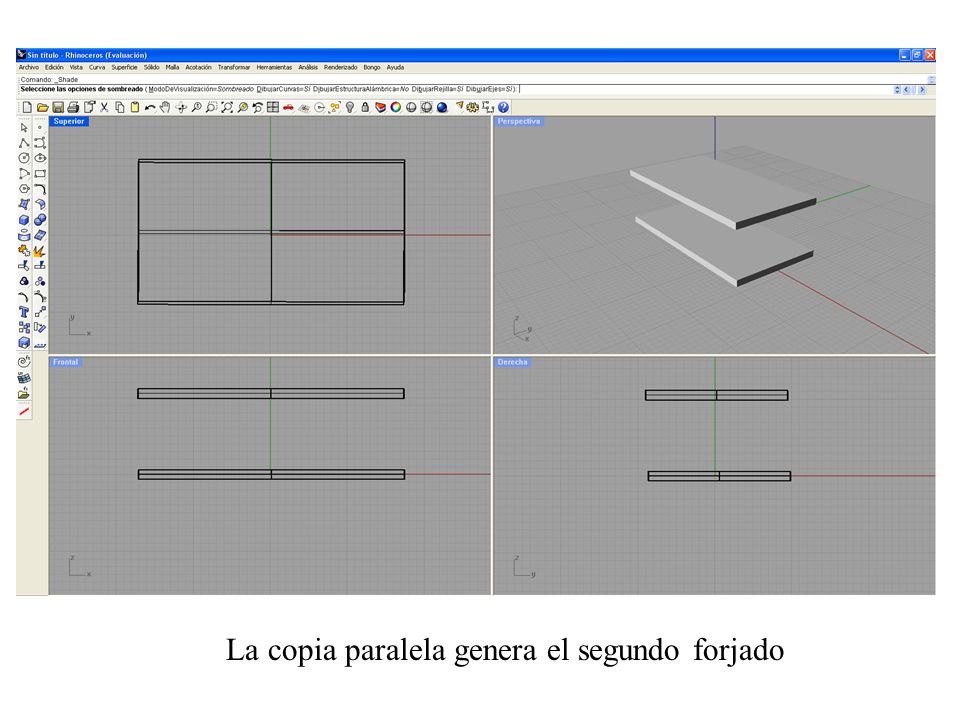

6 La copia paralela genera el segundo forjado

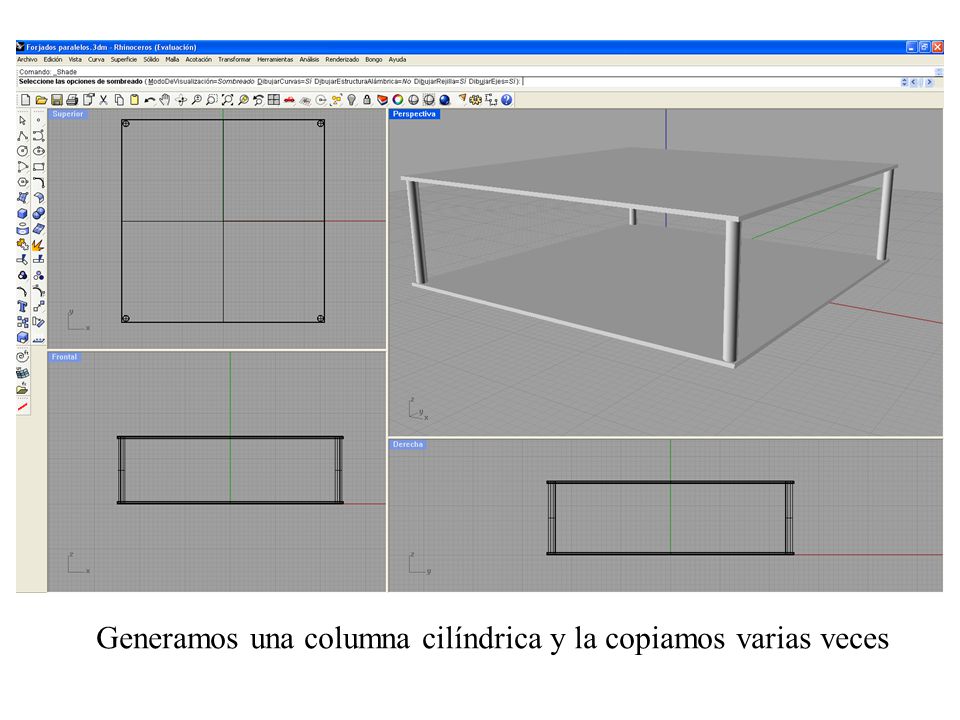

7 Generamos una columna cilíndrica y la copiamos varias veces

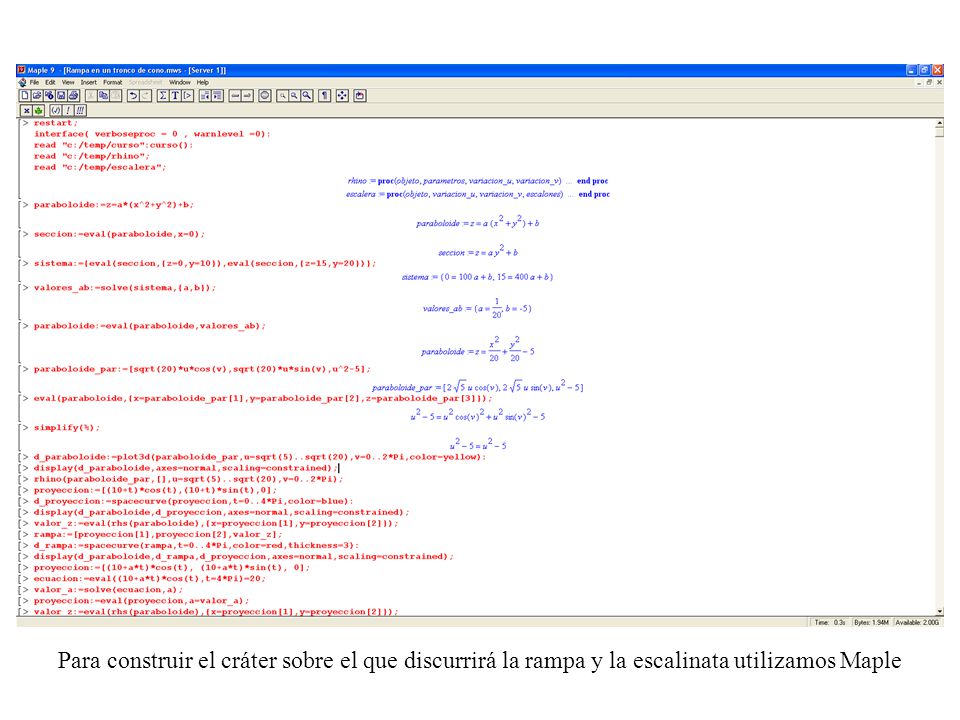

8 Para construir el cráter sobre el que discurrirá la rampa y la escalinata utilizamos Maple

9 Con Maple obtenemos de forma precisa cráter y rampa

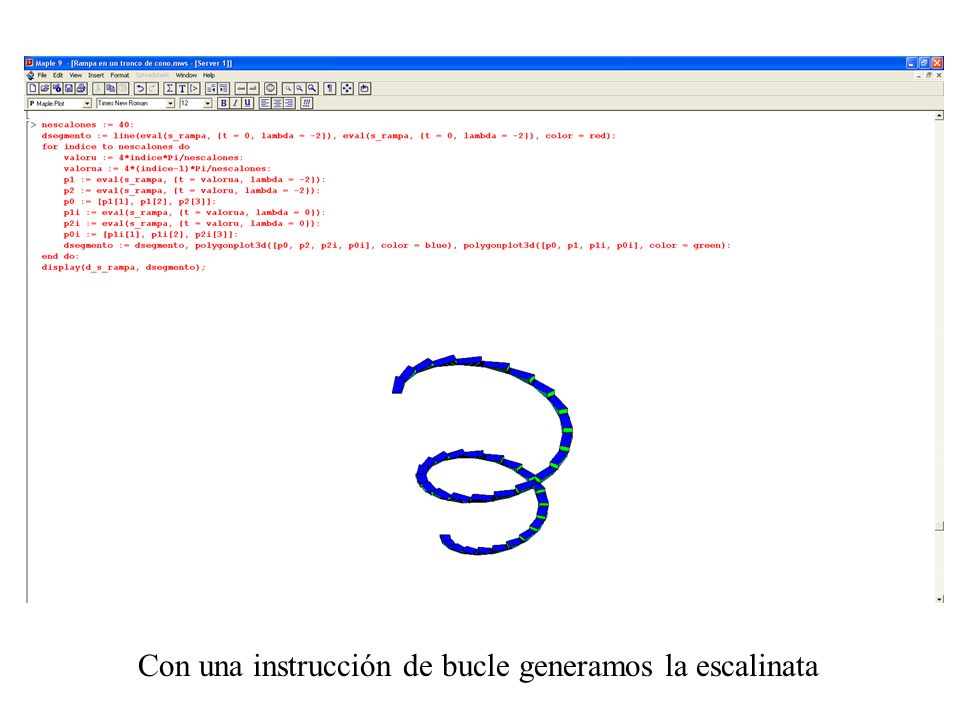

10 Con una instrucción de bucle generamos la escalinata

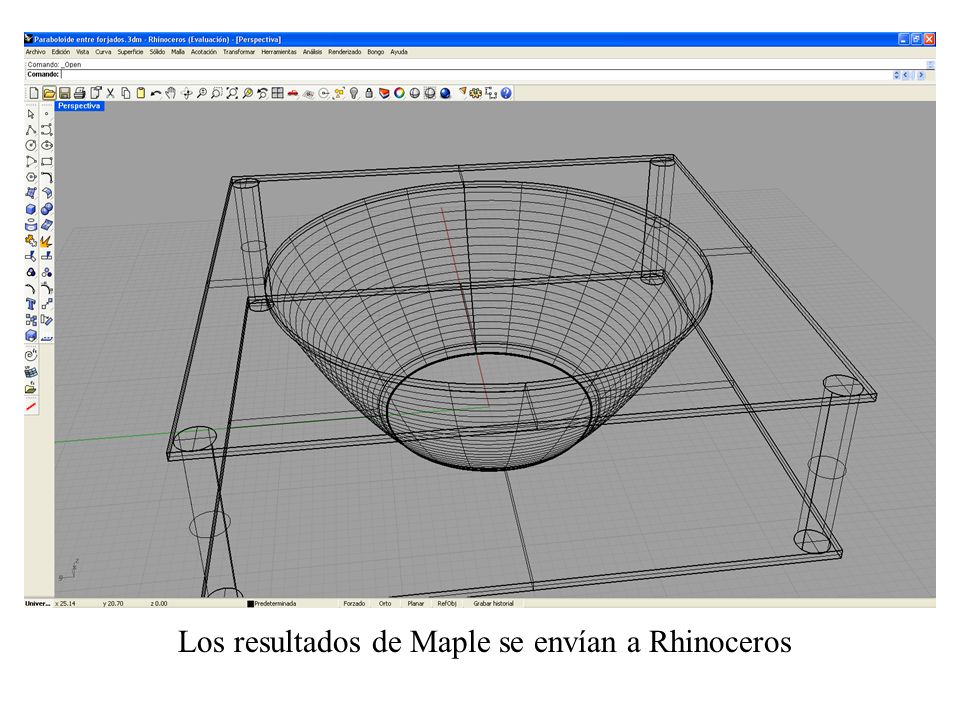

11 Los resultados de Maple se envían a Rhinoceros

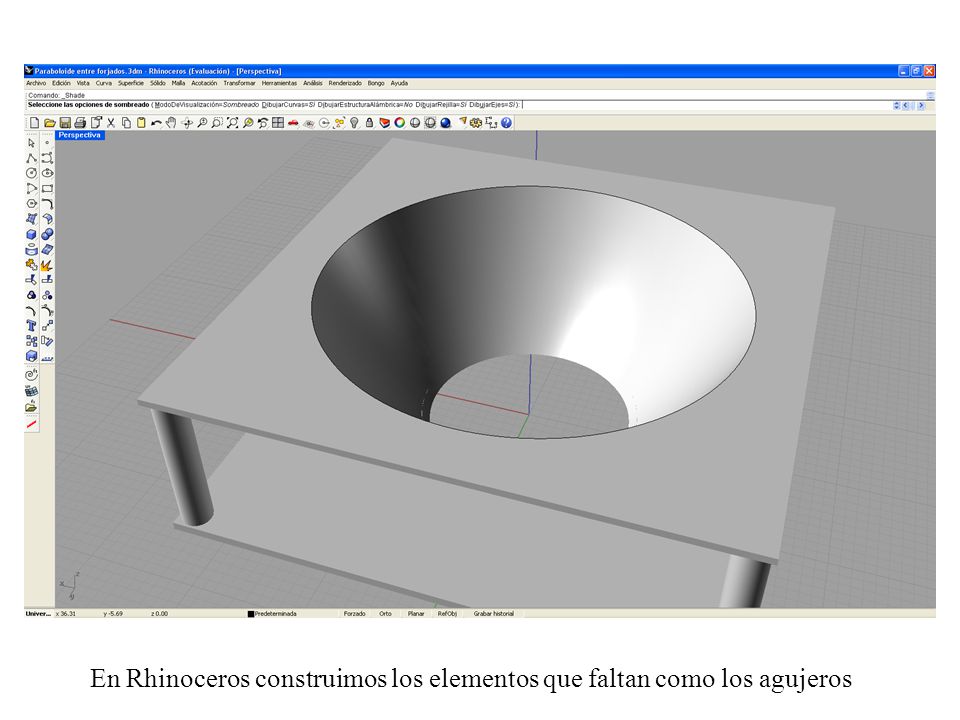

12 En Rhinoceros construimos los elementos que faltan como los agujeros

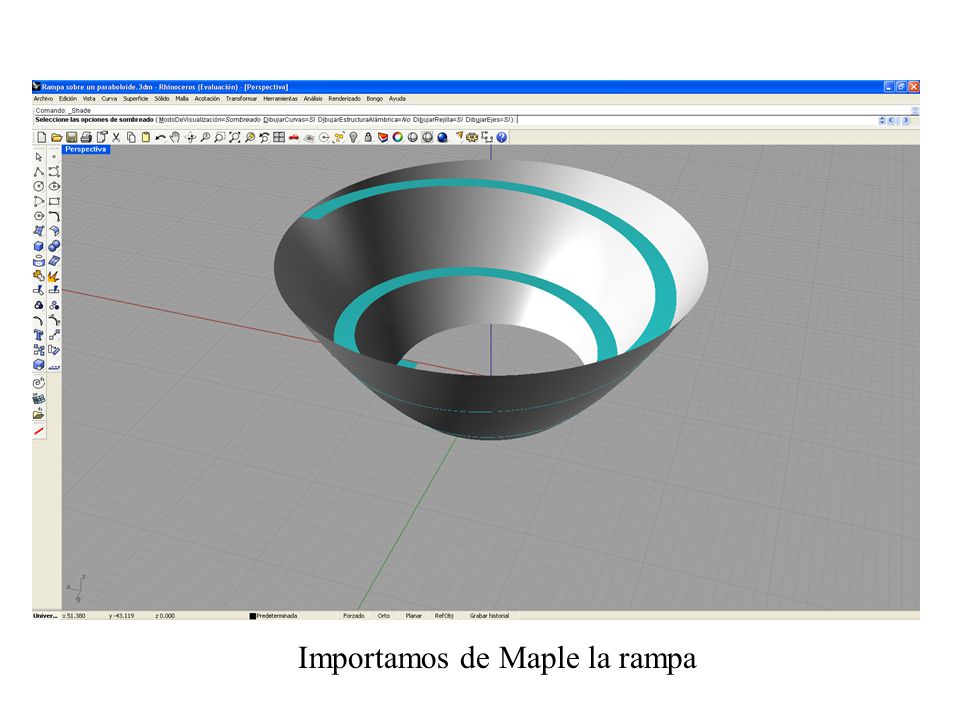

13 Importamos de Maple la rampa

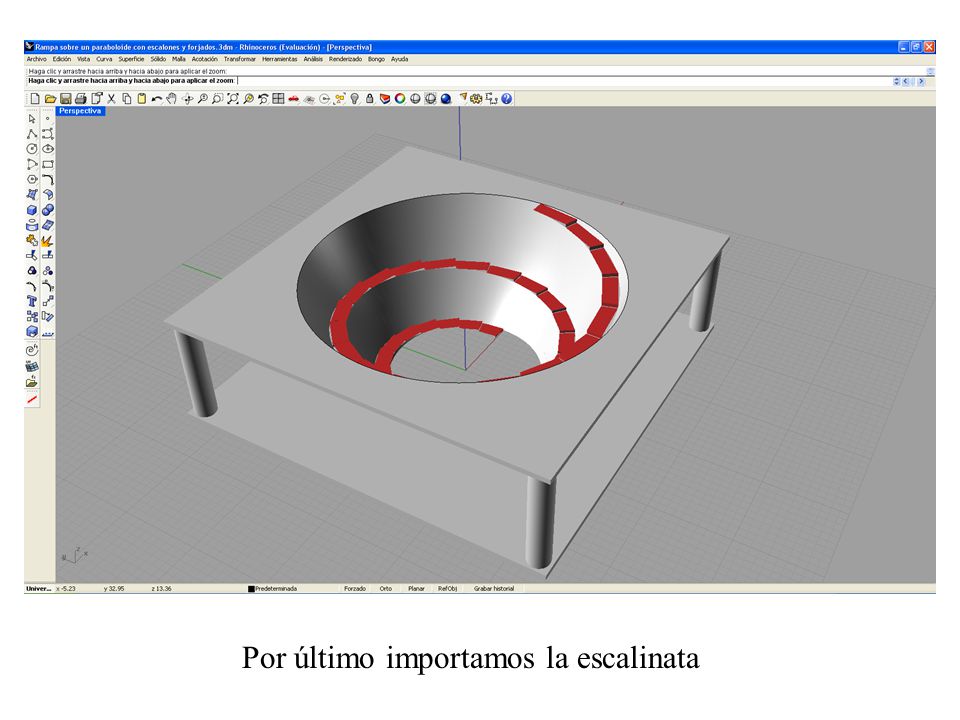

14 Por último importamos la escalinata

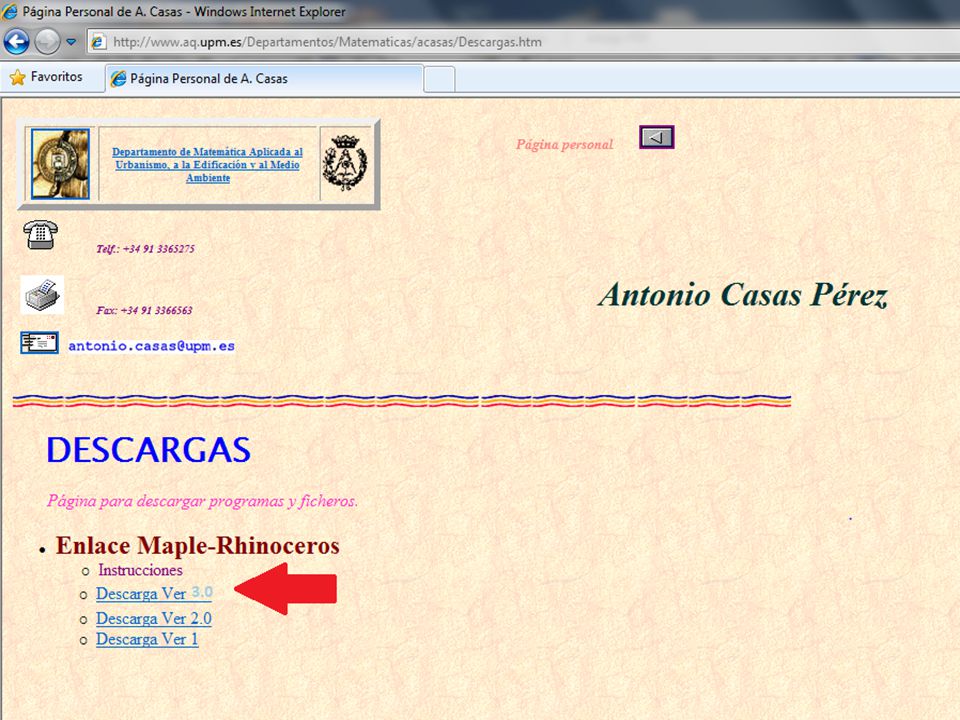

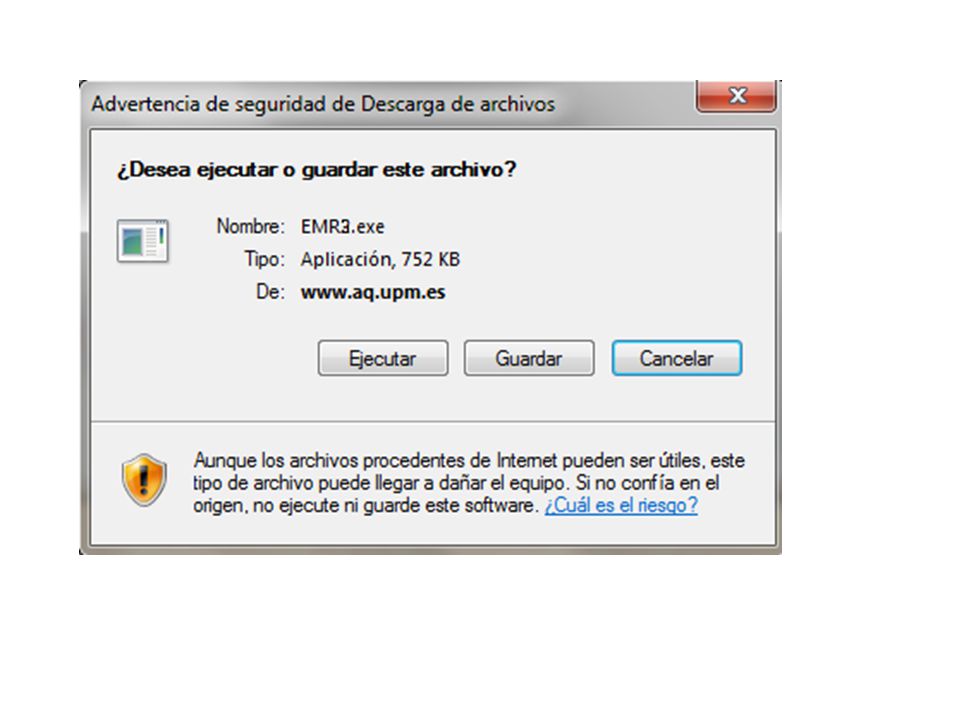

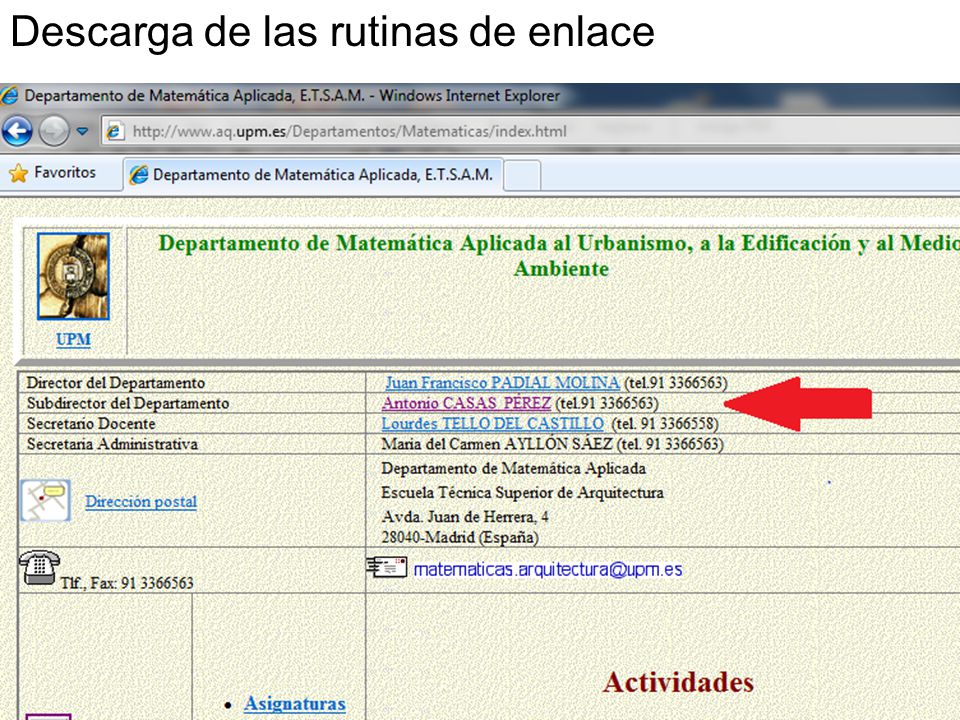

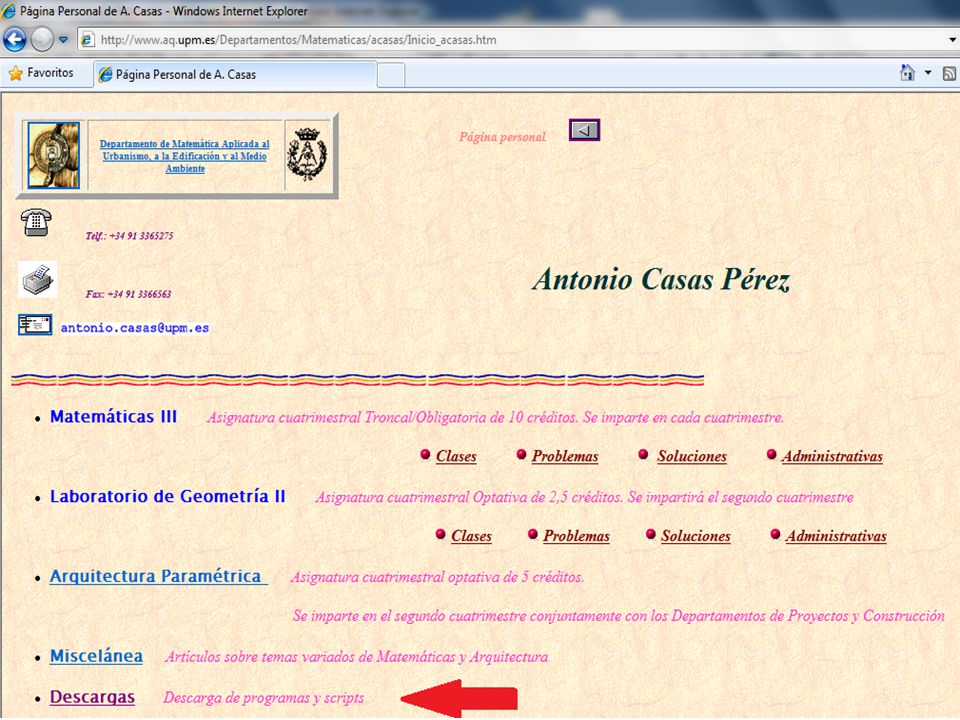

15 Descarga de las rutinas de enlace

16

17

18
