Asignatura: Física II Carrera: Agronomía

Presentación del tema: "Asignatura: Física II Carrera: Agronomía"— Transcripción de la presentación:

1 Asignatura: Física II Carrera: Agronomía
Docente: MsC. y prof. Aux. Néstor Sánchez García Teléfono

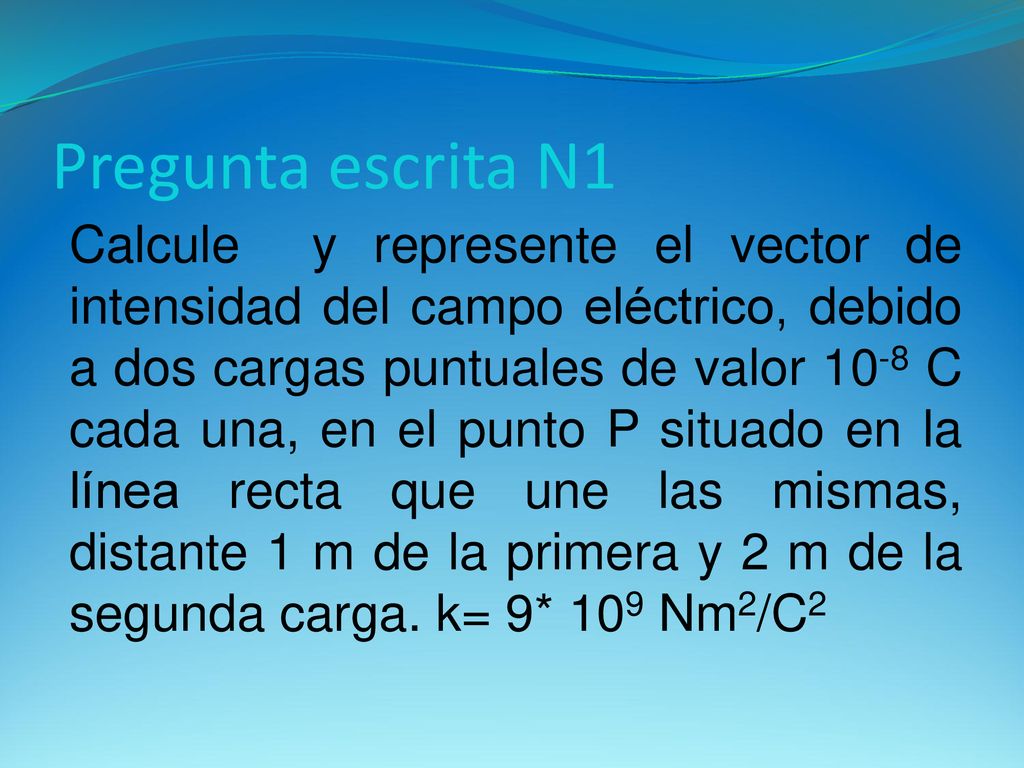

2 Pregunta escrita N1 Calcule y represente el vector de intensidad del campo eléctrico, debido a dos cargas puntuales de valor 10-8 C cada una, en el punto P situado en la línea recta que une las mismas, distante 1 m de la primera y 2 m de la segunda carga. k= 9* 109 Nm2/C2

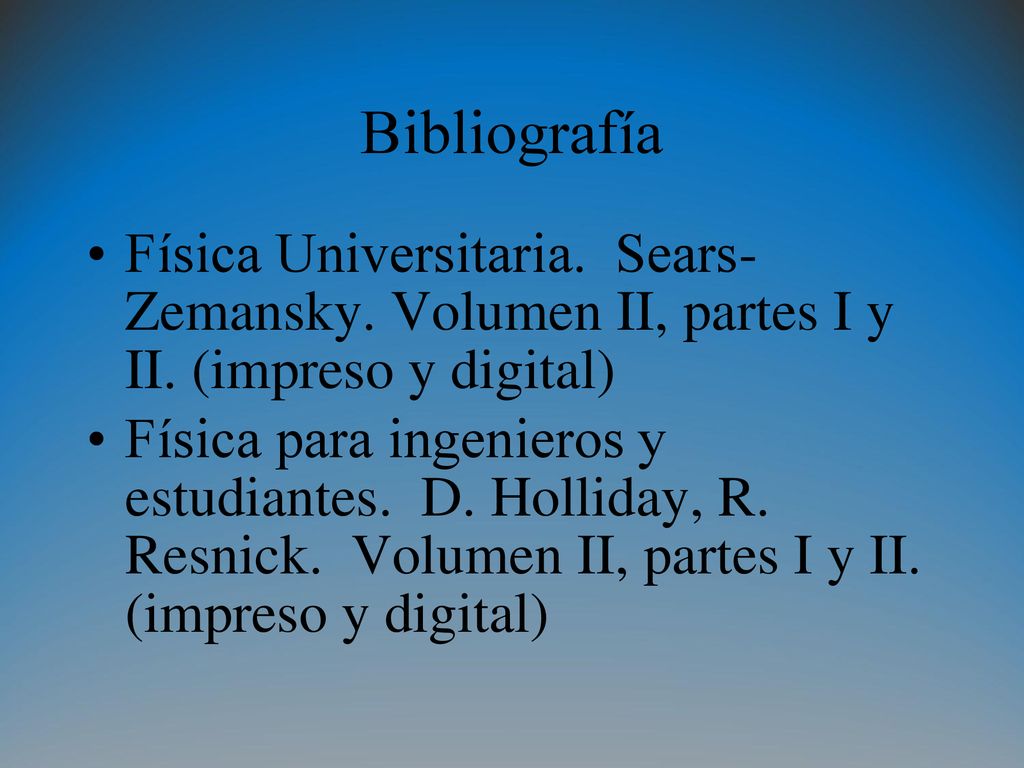

3 Bibliografía Física Universitaria. Sears- Zemansky. Volumen II, partes I y II. (impreso y digital) Física para ingenieros y estudiantes. D. Holliday, R. Resnick. Volumen II, partes I y II. (impreso y digital)

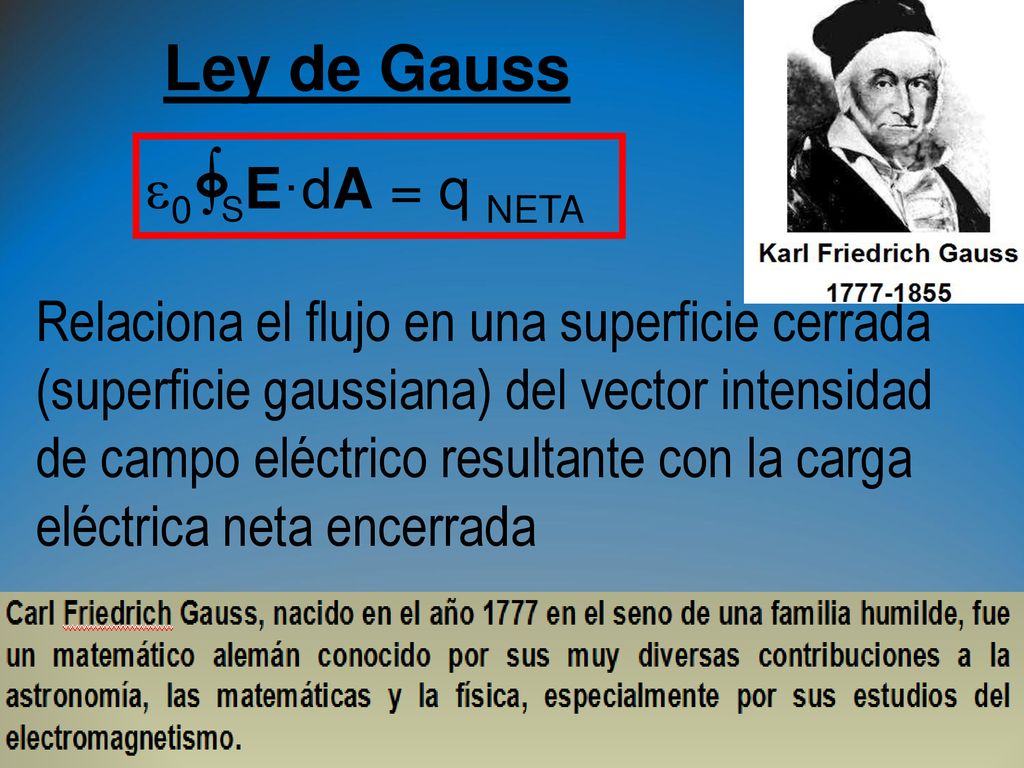

4 Ley de Gauss 0 SE·dA = q NETA
Relaciona el flujo en una superficie cerrada (superficie gaussiana) del vector intensidad de campo eléctrico resultante con la carga eléctrica neta encerrada

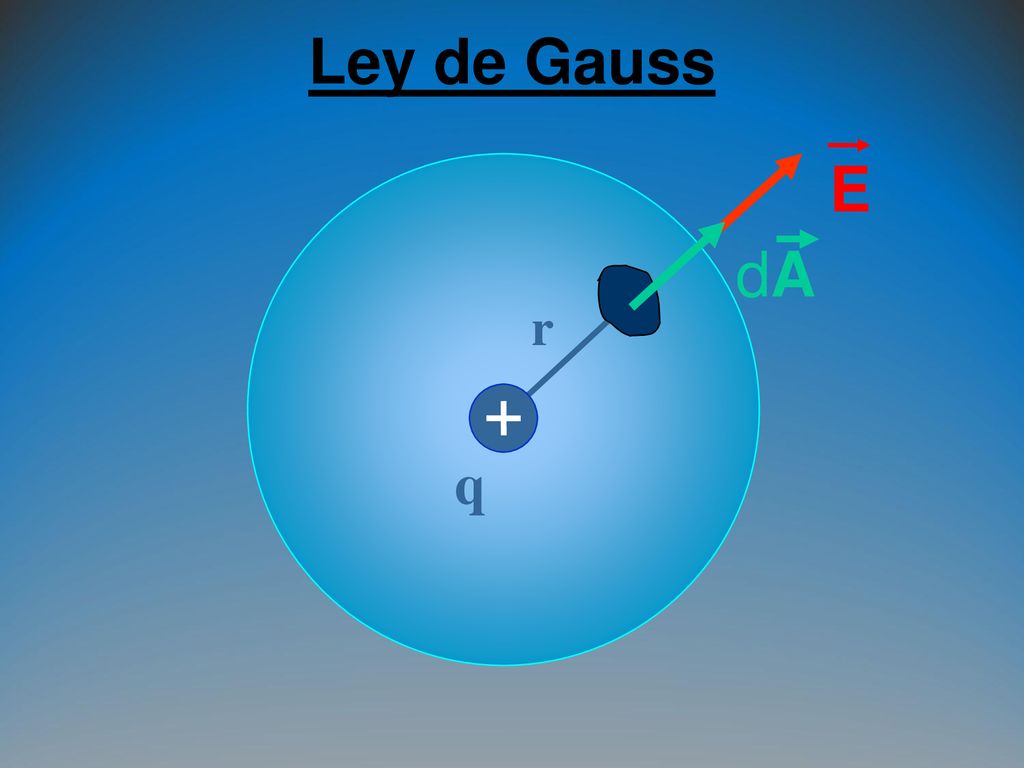

5 Ley de Gauss E dA r q

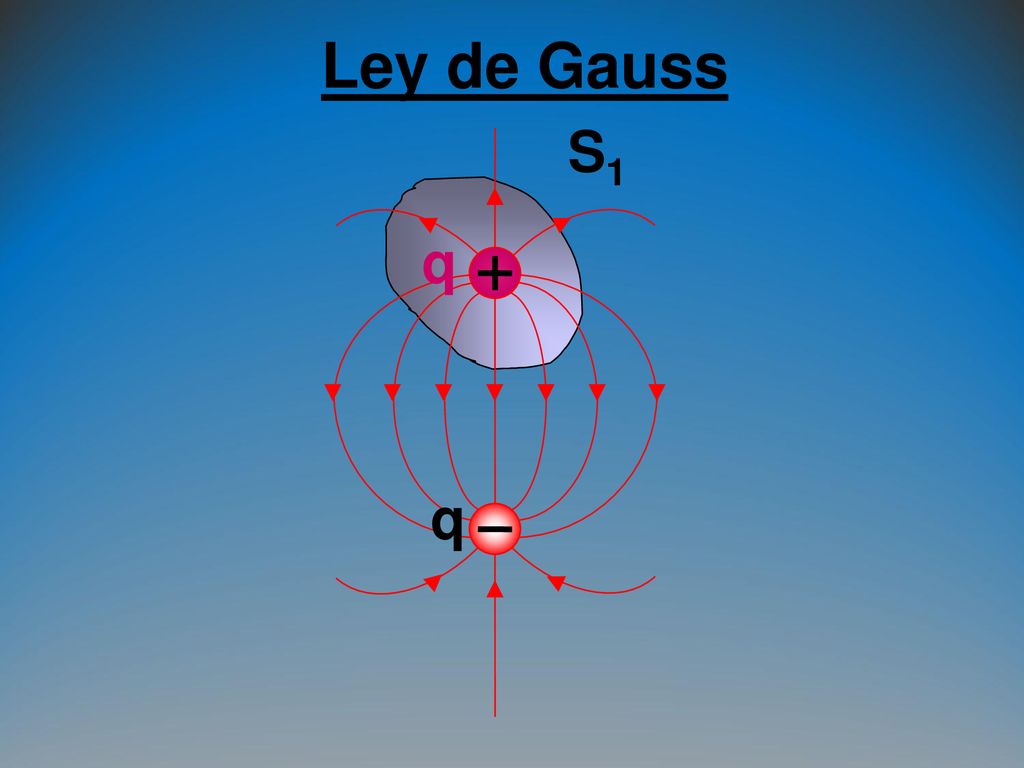

6 Ley de Gauss q S1

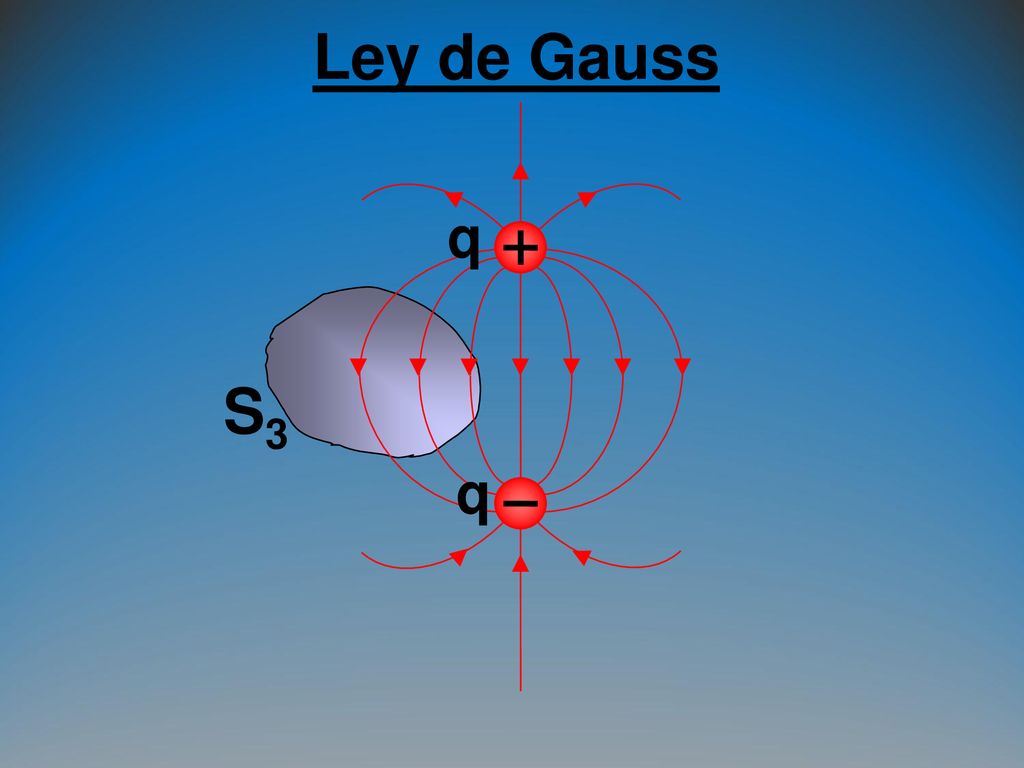

7 Ley de Gauss q S3

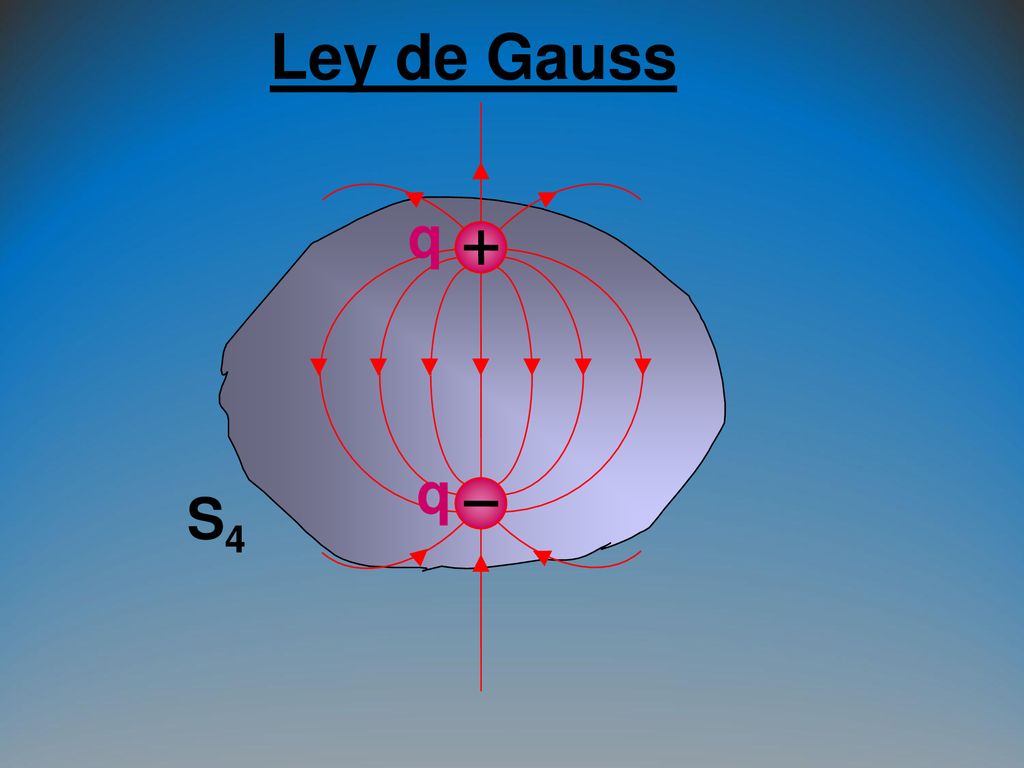

8 Ley de Gauss q S4

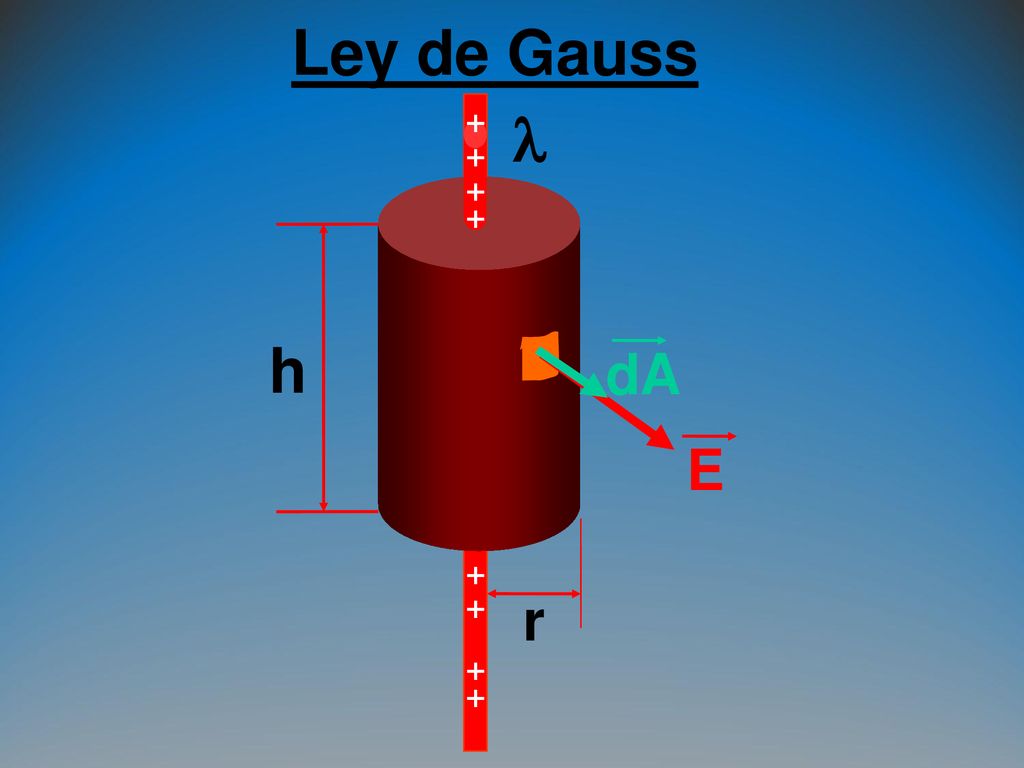

9 Ley de Gauss + +  + + + h dA E + + r + +

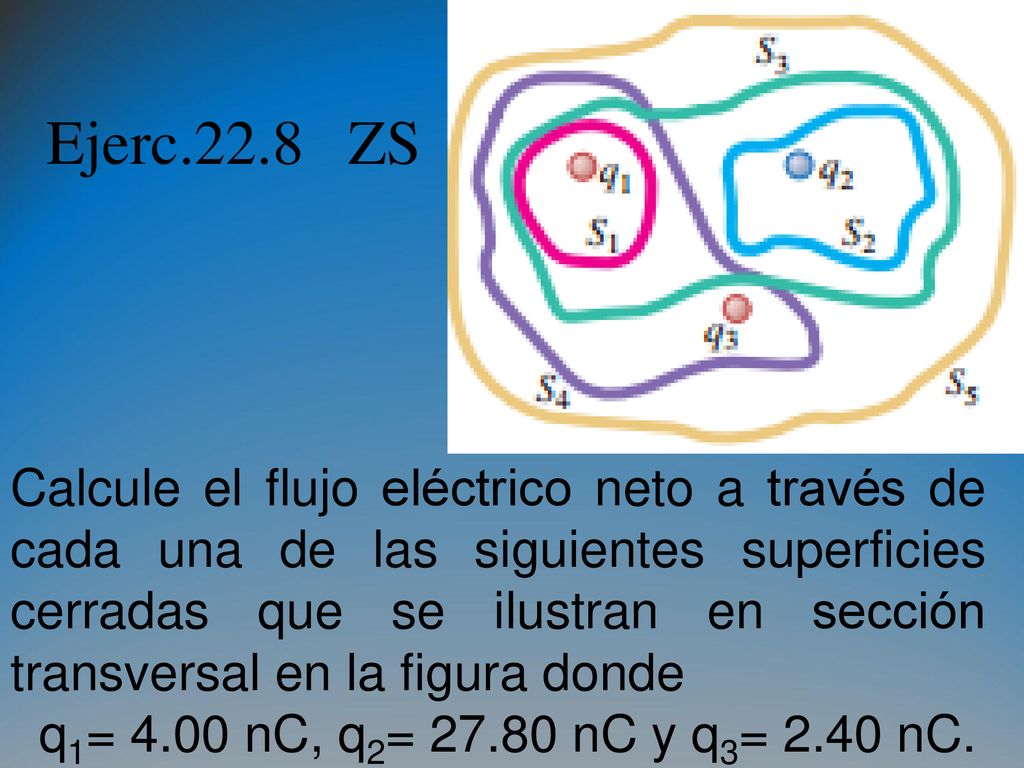

10 Ejerc.22.8 ZS Calcule el flujo eléctrico neto a través de cada una de las siguientes superficies cerradas que se ilustran en sección transversal en la figura donde q1= 4.00 nC, q2= nC y q3= 2.40 nC.

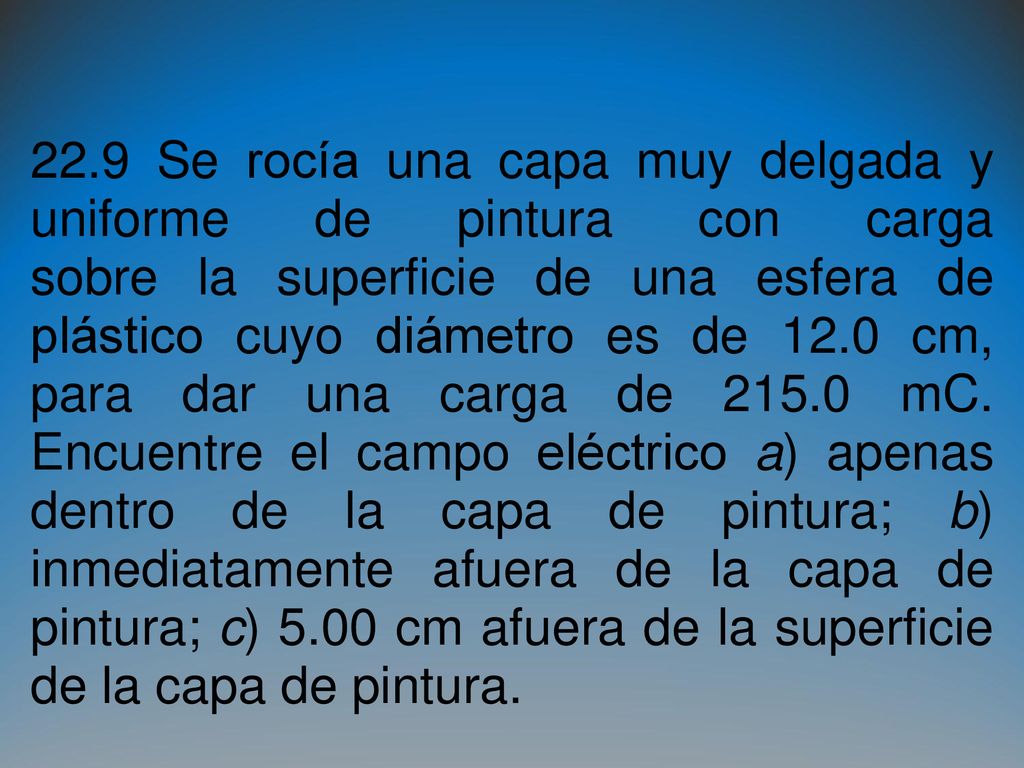

11 22.9 Se rocía una capa muy delgada y uniforme de pintura con carga sobre la superficie de una esfera de plástico cuyo diámetro es de 12.0 cm, para dar una carga de mC. Encuentre el campo eléctrico a) apenas dentro de la capa de pintura; b) inmediatamente afuera de la capa de pintura; c) 5.00 cm afuera de la superficie de la capa de pintura.

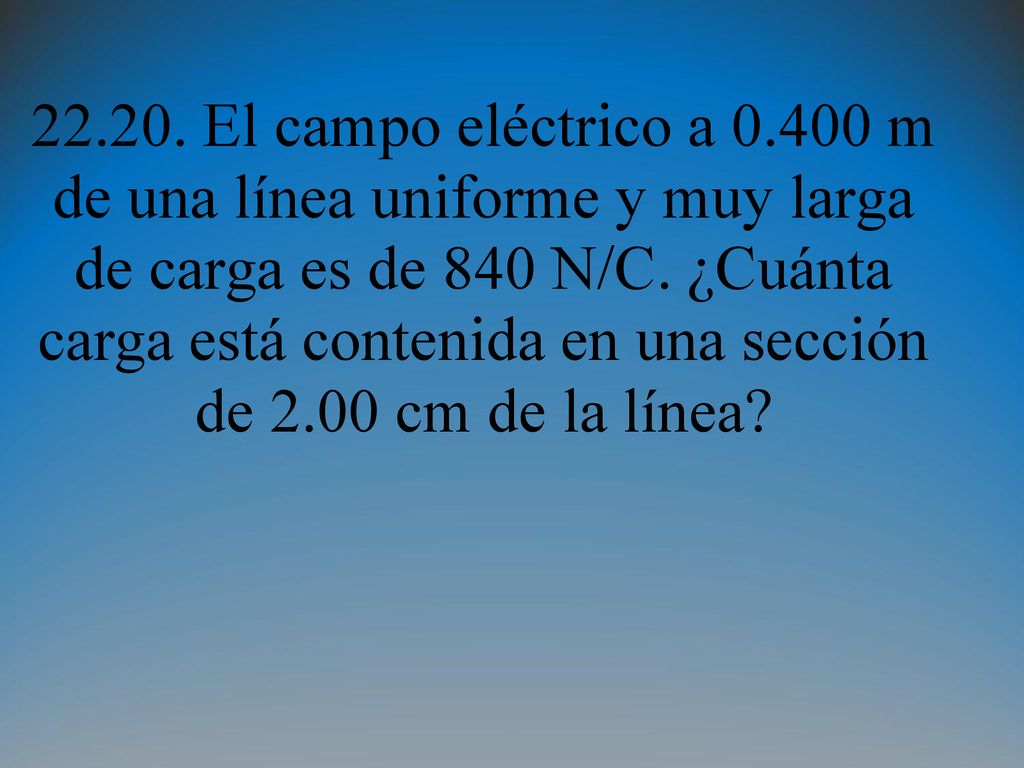

12 El campo eléctrico a m de una línea uniforme y muy larga de carga es de 840 N/C. ¿Cuánta carga está contenida en una sección de 2.00 cm de la línea?

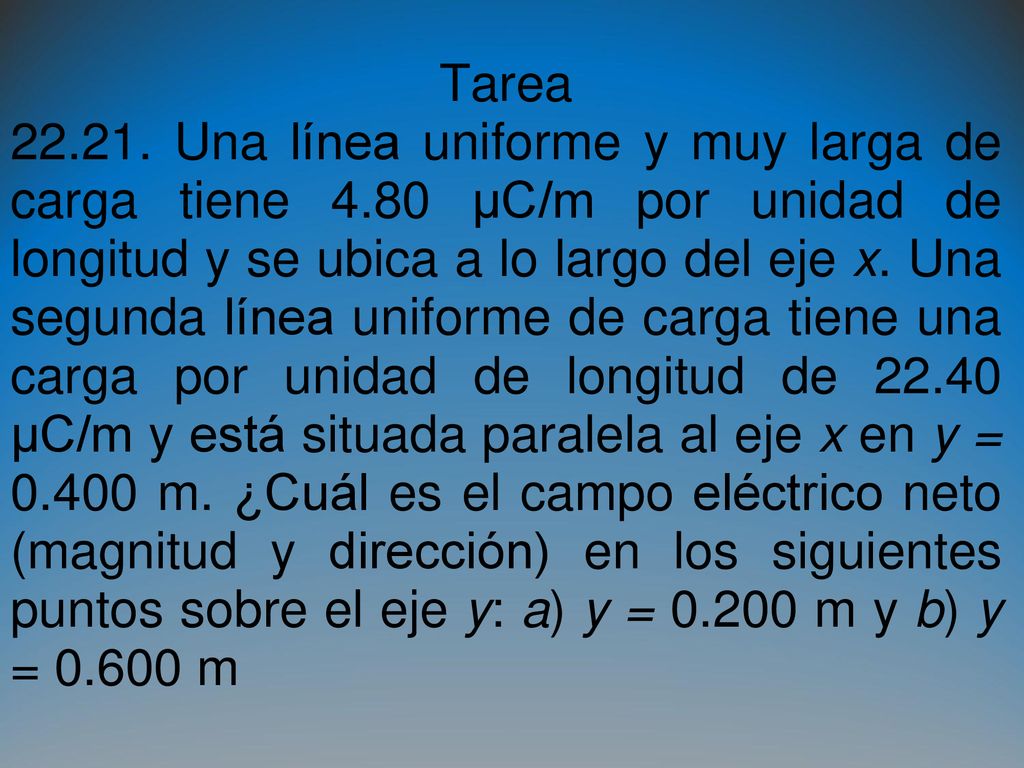

13 Tarea 22. 21. Una línea uniforme y muy larga de carga tiene 4
Tarea Una línea uniforme y muy larga de carga tiene 4.80 µC/m por unidad de longitud y se ubica a lo largo del eje x. Una segunda línea uniforme de carga tiene una carga por unidad de longitud de µC/m y está situada paralela al eje x en y = m. ¿Cuál es el campo eléctrico neto (magnitud y dirección) en los siguientes puntos sobre el eje y: a) y = m y b) y = m

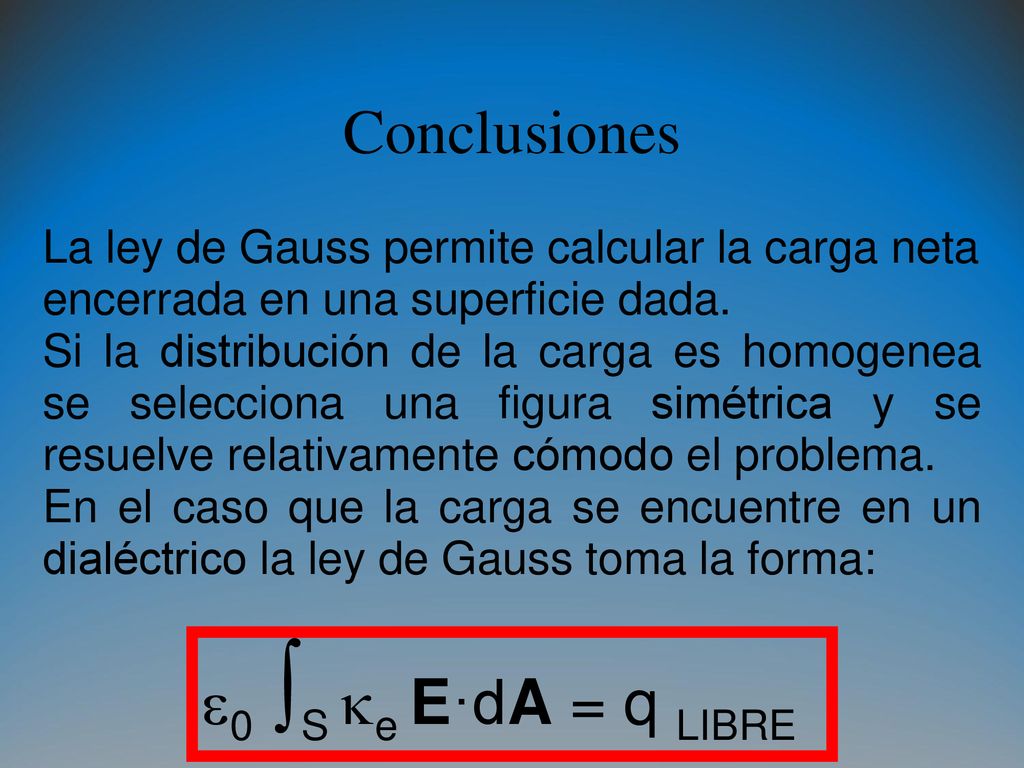

14 Conclusiones 0 S e E·dA = q LIBRE
La ley de Gauss permite calcular la carga neta encerrada en una superficie dada. Si la distribución de la carga es homogenea se selecciona una figura simétrica y se resuelve relativamente cómodo el problema. En el caso que la carga se encuentre en un dialéctrico la ley de Gauss toma la forma: 0 S e E·dA = q LIBRE

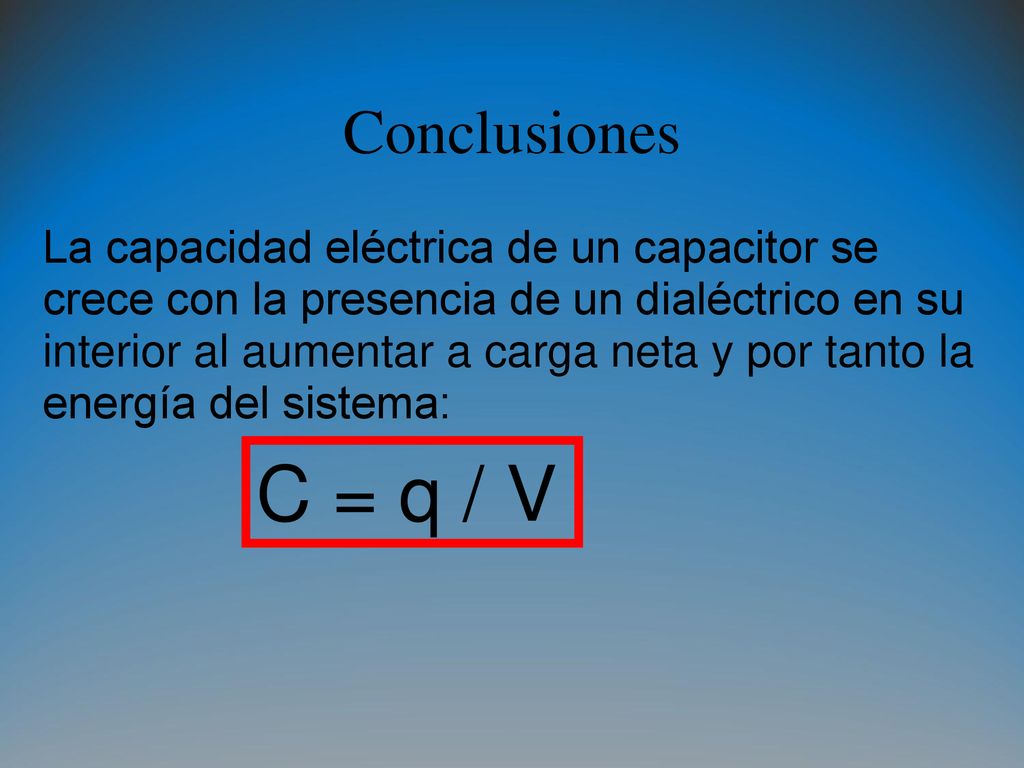

15 Conclusiones La capacidad eléctrica de un capacitor se crece con la presencia de un dialéctrico en su interior al aumentar a carga neta y por tanto la energía del sistema: C = q / V

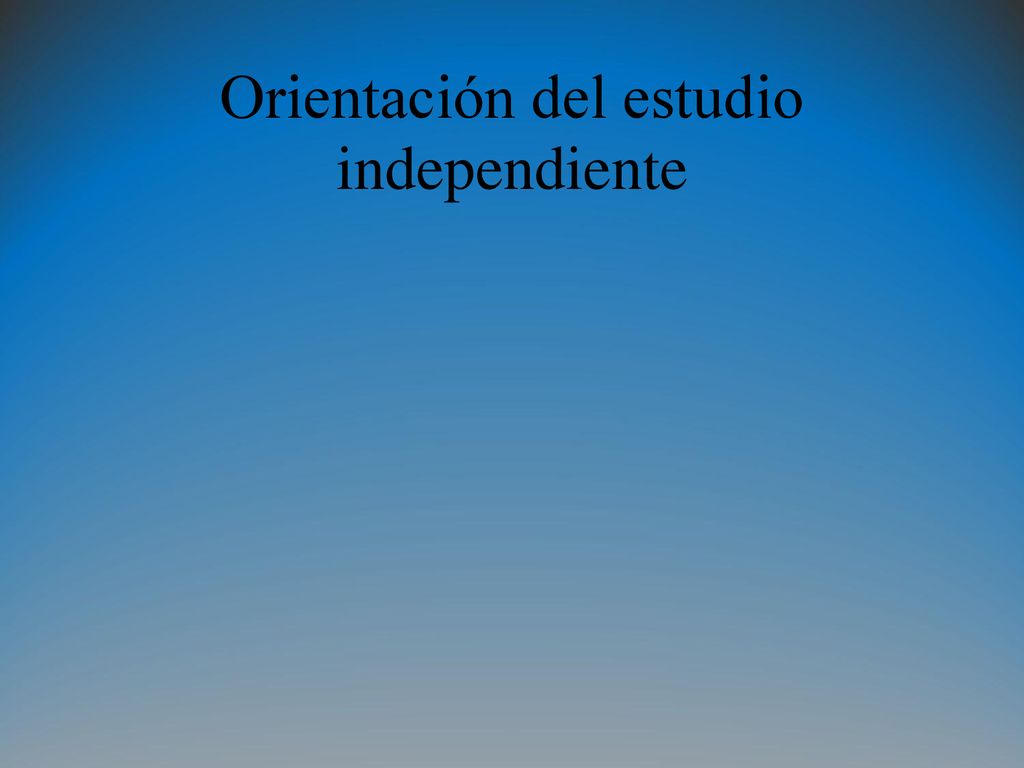

16 Orientación del estudio independiente
