1 UNIDAD 2 LEY DE GAUSS

2 Carga y flujo eléctrico
La ley de Coulomb plantea: Dada una distribución de carga, ¿cuál es el campo eléctrico que produce esa distribución en el punto P? Existe otra relación entre las distribuciones de carga y los campos eléctricos. Ahora planteamos la pregunta al revés: Si se conoce la disposición del campo eléctrico en una región determinada, ¿qué se puede saber acerca de la distribución de carga en esa región?

3 Carga y flujo eléctrico
Caja que representa una superficie imaginaria cerrada. Con base en los detalles del mapa, podemos hallar el valor exacto de la carga puntual en el interior de la caja. Mapa tridimensional del campo eléctrico.

4 Carga y flujo eléctrico
En donde los vectores de E apuntan hacia afuera de la superficie, hay un flujo eléctrico saliente. En donde los vectores de E apuntan hacia el interior de la superficie, hay un flujo eléctrico entrante. El flujo eléctrico es la cantidad de líneas de E que atraviesan una determinada superficie.

5 Carga y flujo eléctrico

6 Carga y flujo eléctrico
El flujo eléctrico neto a través de la superficie de la caja es directamente proporcional a la magnitud de la carga neta que encierra la caja. Esta conclusión es independiente del tamaño de la caja.

7 Carga y flujo eléctrico
Todo lo anterior se resume como: El hecho de que haya o no un flujo eléctrico saliente o entrante neto a través de una superficie cerrada depende del signo de la carga encerrada; Las cargas que están afuera de la superficie no proporcionan un flujo eléctrico neto a través de la superficie; El flujo eléctrico neto es directamente proporcional a la cantidad de carga neta encerrada dentro de su superficie, pero, por lo demás, es independiente del tamaño de la superficie cerrada. Estas observaciones son una expresión cualitativa de la ley de Gauss.

8 Calculo del flujo eléctrico
El flujo eléctrico se representa con el símbolo ФE. Cuando el campo eléctrico es perpendicular a una área plana A, el flujo eléctrico a través de esta área se define como: ФE = EA

9 Calculo del flujo eléctrico
Si el área es plana pero no perpendicular E, entonces la atraviesan menos líneas. Generalizando nuestra definición de flujo eléctrico de un campo eléctrico uniforme: ФE = EA cos  .

10 Calculo del flujo eléctrico
En términos del vector área A perpendicular al área, se puede escribir el flujo eléctrico como el producto escalar de E por A: Si E y A son perpendiculares, el flujo eléctrico es cero.

11 Calculo del flujo eléctrico
¿Qué sucede si el campo eléctrico no es uniforme, sin que varia de un punto a otro en el área A? o ¿si A es parte de una superficie curva? Para estos casos, se calcula el flujo eléctrico a través de cada elemento y se integran los resultados para obtener el flojo total: A esto se le llama la integral de superficie de E·dA.

12

13 Calculo del flujo eléctrico
Ejemplo: Flujo eléctrico a través de un disco Un disco cuyo radio mide 0.1 m está orientado con su vector unitario normal formando un ángulo de 30° respecto a un campo eléctrico uniforme cuya magnitud es de 2x103 N/C. ¿Cuál es el flujo eléctrico a través del disco? ¿Cuál es el flujo a través del disco si este se orienta de modo que su normal sea perpendicular a E? ¿Cuál es el flujo a través del disco si su normal es paralela a E?

14 Calculo del flujo eléctrico
Solución: a) b) La normal al disco es perpendicular a E, por tanto,  = 90°, cos=0 y ФE =0. No hay flujo a través del disco. c)

15 Calculo del flujo eléctrico

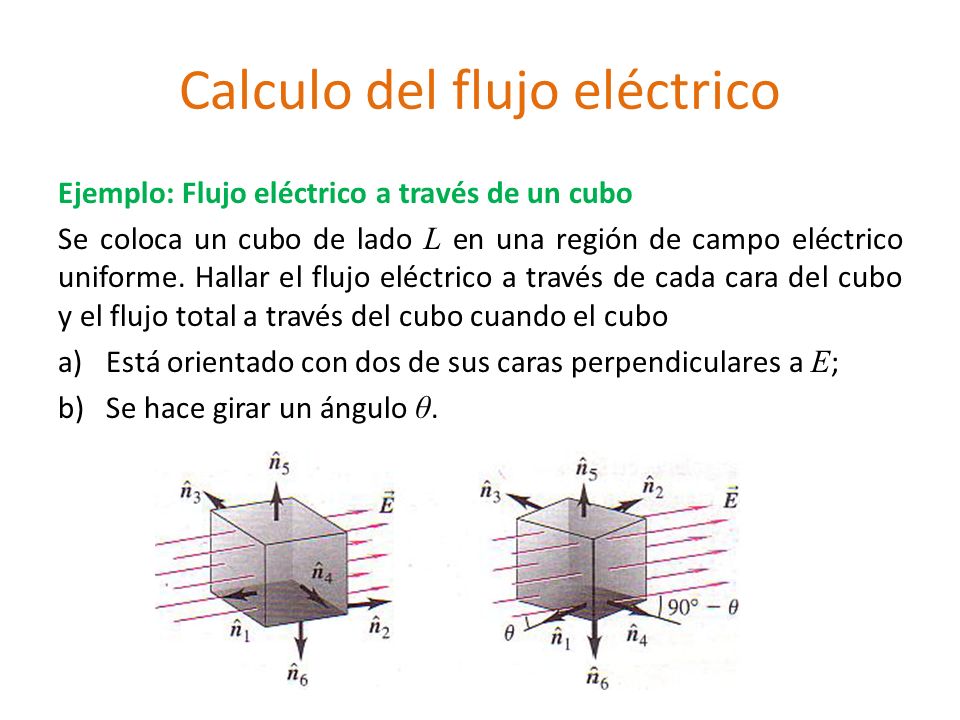

Ejemplo: Flujo eléctrico a través de un cubo Se coloca un cubo de lado L en una región de campo eléctrico uniforme. Hallar el flujo eléctrico a través de cada cara del cubo y el flujo total a través del cubo cuando el cubo Está orientado con dos de sus caras perpendiculares a E; Se hace girar un ángulo θ.

16 Calculo del flujo eléctrico
Solución: a) El área de cada cara del cubo es L2; por tanto, los flujos a través de cada una de las cara son El flujo total a través del cubo es la suma de los flujos a través de las seis caras:

17 Calculo del flujo eléctrico
b) Los flujos a través de cada cara son: El flujo total es

18 Calculo del flujo eléctrico
Ejemplo: Flujo eléctrico a través de una esfera Una carga puntual positiva q = 3 C está rodeada por una esfera centrada en la carga y cuyo radio es de 0.2 m. Hallar el flujo eléctrico a través de la esfera debido a esta carga. Solución: La expresión para calcular el flujo eléctrico es por tanto, primero calculamos E para una carga puntual

19 Calculo del flujo eléctrico
El campo eléctrico es constante en torno a la esfera, por lo que sale de la integral. Sabemos que el área de una espera es A= 4r2

20 Johann Carl Friedrich Gauss
Ley de Gauss La ley de Gauss es una alternativa de la ley de Coulomb y es totalmente equivalente a ésta. La ley de Gauss ofrece una manera diferente de expresar la relación entre la carga eléctrica y el campo eléctrico. Johann Carl Friedrich Gauss ( )

21 Ley de Gauss La ley de Gauss establece que el flujo eléctrico total a través de cualquier superficie cerrada (una superficie que encierra un volumen definido) es proporcional a la carga eléctrica total (neta) dentro de la superficie. La magnitud del campo eléctrico de una carga puntual en todos los puntos de una superficie cerrada esférica de radio R está dado como:

22 Ley de Gauss En cada punto de la superficie E es perpendicular a A. El flujo eléctrico entonces es: El flujo es independiente del radio de la esfera. Depende únicamente de la carga q encerrada.

23 Ley de Gauss De esta manera, para una superficie irregular,

24 Ley de Gauss Para una superficie que no encierra carga

25 Ley de Gauss Ahora generalicemos la ley de Gauss. Supongamos que la superficie encierra no solo una carga puntual, sino varias cargas q1, q2, q3, …. Sea Qenc = q1 +q2 +q3 …. la carga total encerrada por la superficie: El flujo eléctrico total a través de una superficie cerrada es igual a la carga eléctrica total (neta) presente en el interior de la superficie, dividida entre ε0. Ley de Gauss Primera ecuación de Maxwell (Diversas formas de la ley de Gauss)

26 Ley de Gauss Ejemplo: Flujo eléctrico y carga encerrada La figura muestra el campo producido por dos cargas puntuales +q y –q de igual magnitud pero de signo opuesto (un dipolo eléctrico). Hallar el flujo eléctrico a través de cada una de las superficies cerradas A, B, C y D.

27

28 Aplicaciones de la ley de Gauss
La ley de Gauss es útil de dos maneras: Si se conoce la distribución de carga; Si la distribución de carga tiene simetría suficiente para que sea posible evaluar la integral de la ley de Gauss, se puede hallar el campo. O bien, si se conoce el campo, la ley de Gauss permite hallar la distribución de carga. El exceso de carga reside en la superficie de un conductor, aplicación de la ley de Gauss.

29 Aplicaciones de la ley de Gauss
Ejemplo: Campo de una esfera conductora con carga Se coloca una carga positiva q en una esfera conductora sólida de radio R. Hallar el campo eléctrico en cualquier punto adentro o afuera de la esfera.

30 Aplicaciones de la ley de Gauss
Solución: Para r > R, es posible calcular el campo eléctrico a partir de la ley de Gauss Para r < R, E = 0, ya que es una esfera metálica sólida. Afuera de la esfera conductora can carga

31 Aplicaciones de la ley de Gauss
Ejemplo: Campo de una carga lineal Se tiene carga eléctrica distribuida de manera uniforme a lo largo de un alambre delgado infinitamente largo. La carga en cada unidad de longitud es λ (se supone positiva). Hallar el campo eléctrico. (Esto es una representación aproximada del campo de un alambre finito con carga uniforme, siempre y cuando la distancia del punto de campo al alambre sea mucho menor que la longitud del alambre).

32 Aplicaciones de la ley de Gauss
Solución: el alambre tiene una simetría cilíndrica, por lo tanto la superficie imaginaria gaussiana es un cilindro de radio arbitrario r y longitud arbitraria l, con sus extremos perpendiculares al alambre. Para E, aplicamos la ley de Gauss, conociendo el área de un cilindro, se tiene Finalmente, despejando E

33 Aplicaciones de la ley de Gauss
Ejemplo: Campo de una lámina plana infinita de carga Hallar el campo eléctrico creado por una lámina plana delgada infinita que tiene una carga positiva uniformemente distribuida en cada unidad de área . Solución: Proponemos una superficie imaginara cilíndrica. La lámina con carga pasa por el punto medio de la longitud del cilindro, de modo que los extremos del cilindro están equidistantes de la lámina. Aplicando la ley de Gauss a cada una de las superficies del cilindro se obtiene que

34 Aplicaciones de la ley de Gauss
Ejemplo: Campo entre placas conductoras paralelas con cargas opuestas A dos grandes placas planas conductoras y paralelas se les proporciona carga de igual magnitud y signo opuesto; la carga por unidad de área es + en una y - en la otra. Hallar el campo eléctrico en la región comprendida entre las placas. Solución: Se proponen como superficies imaginarias cilindros . En este caso es necesario aplicar la ley de Gauss en las dos caras de cada Placa.

35 Aplicaciones de la ley de Gauss
Calculando el campo eléctrico tanto entre las láminas como en las superficies exteriores de éstas a partir de la ley de Gauss se tiene (Entre las láminas)

36 Aplicaciones de la ley de Gauss
Ejemplo: Campo de una esfera hueca con carga Una esfera hueca de pared delgada y con un radio de 0.25 m tiene una cantidad desconocida de carga distribuida uniformemente en toda su superficie. A una distancia de 0.3 m del centro de la esfera, el campo eléctrico apunta directamente hacia el centro de la esfera y su magnitud es de 1.80 x 102 N/C. ¿Cuánta carga hay en la esfera? Solución: aplicando la ley de Gauss

37 Cargas en conductores De acuerdo con la ley de Gauss la carga total en el interior de la superficie A debe ser cero.

38 Cargas en conductores Ejemplo: Conductor con una cavidad El conductor que se muestra en corte transversal en la figura, tiene una carga total de +3 nC. La carga en el interior de la cavidad, aislada del conductor, es de -5 nC. ¿Cuánta carga hay en cada superficie (interna y externa) del conductor? Solución: dado que en la cavidad hay una carga q = -5 nC entonces en la superficie de la Cavidad debe haber una carga +5 nC . En la superficie exterior la carga es q + qc = (+3 nC ) + (-5 nC ) = - 2 nC
