Tips SolidWorks Msc: William David vargas

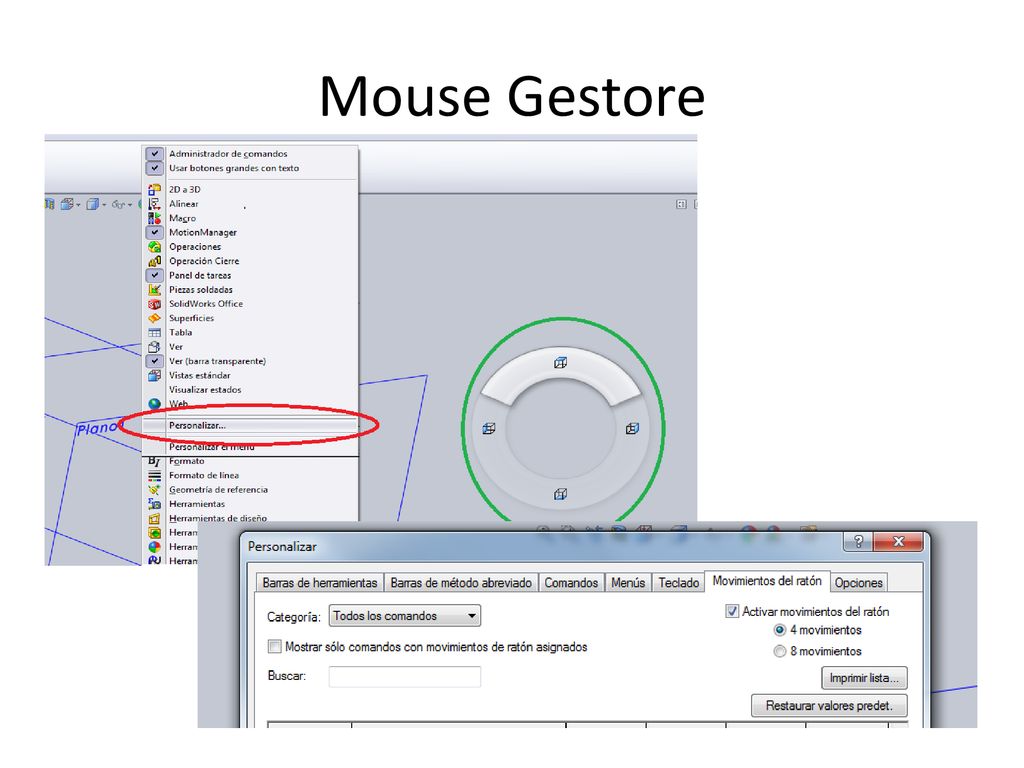

2 Mouse Gestore

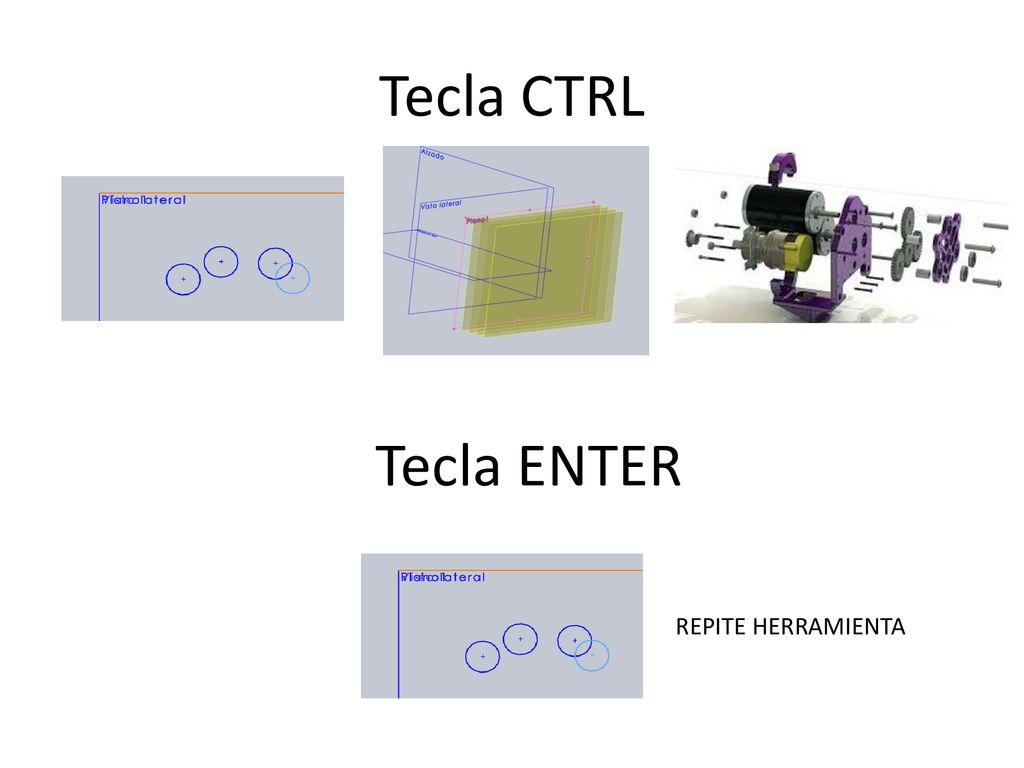

3 Tecla CTRL Tecla ENTER REPITE HERRAMIENTA

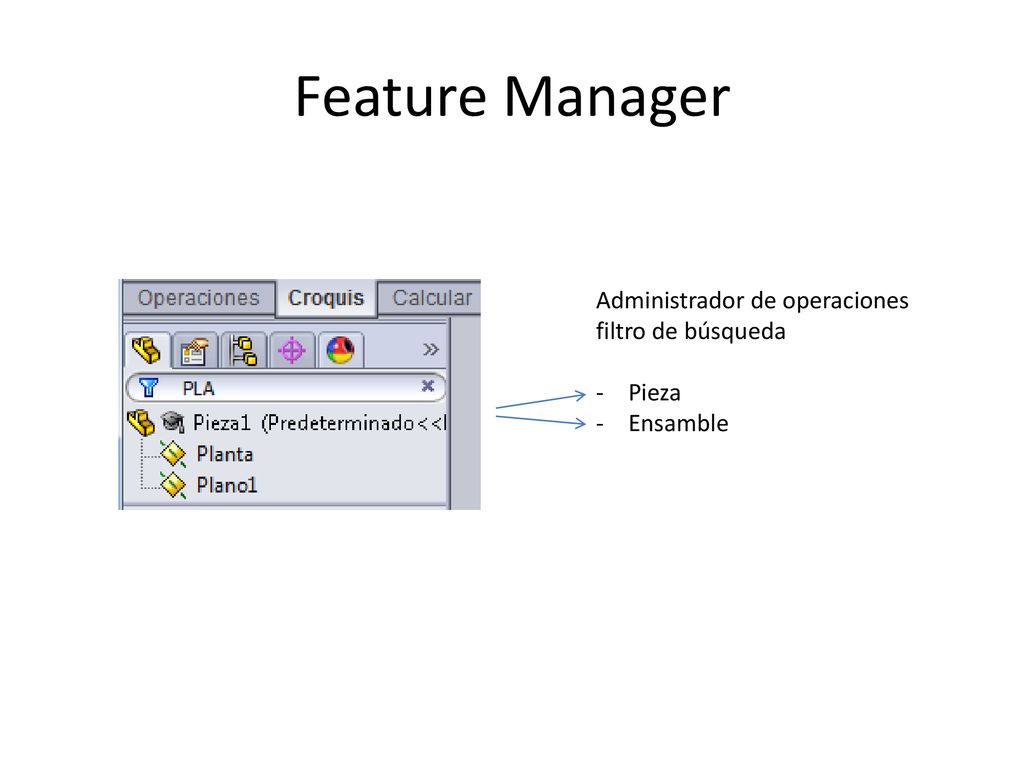

4 Feature Manager Administrador de operaciones filtro de búsqueda Pieza
Ensamble

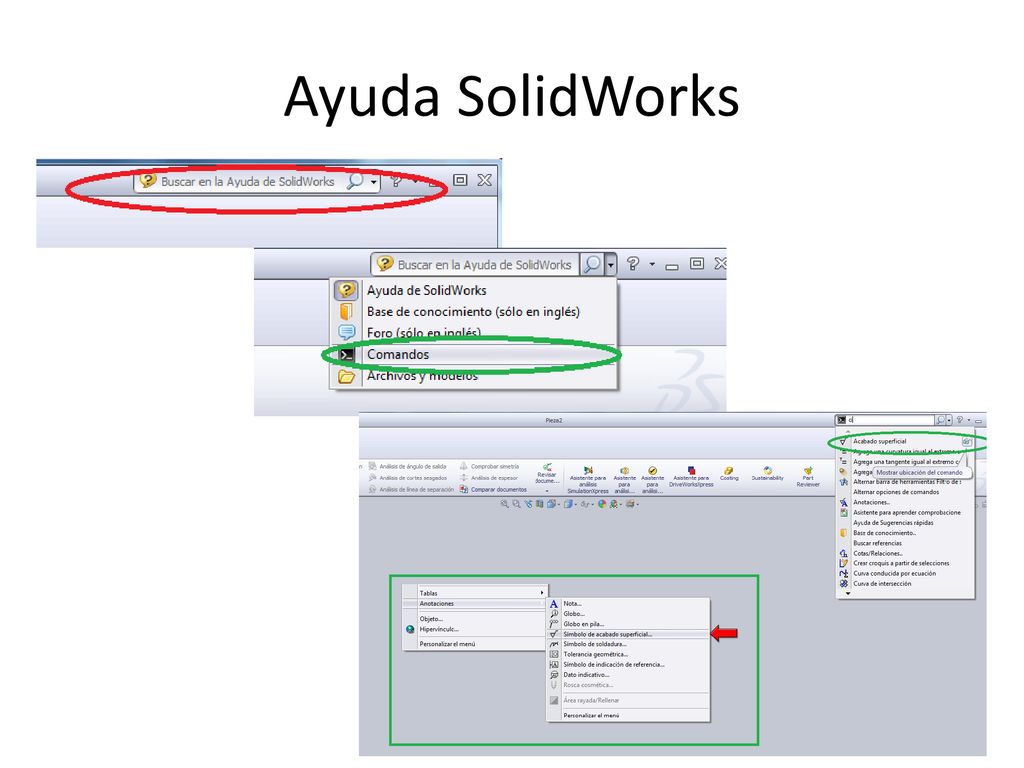

5 Ayuda SolidWorks

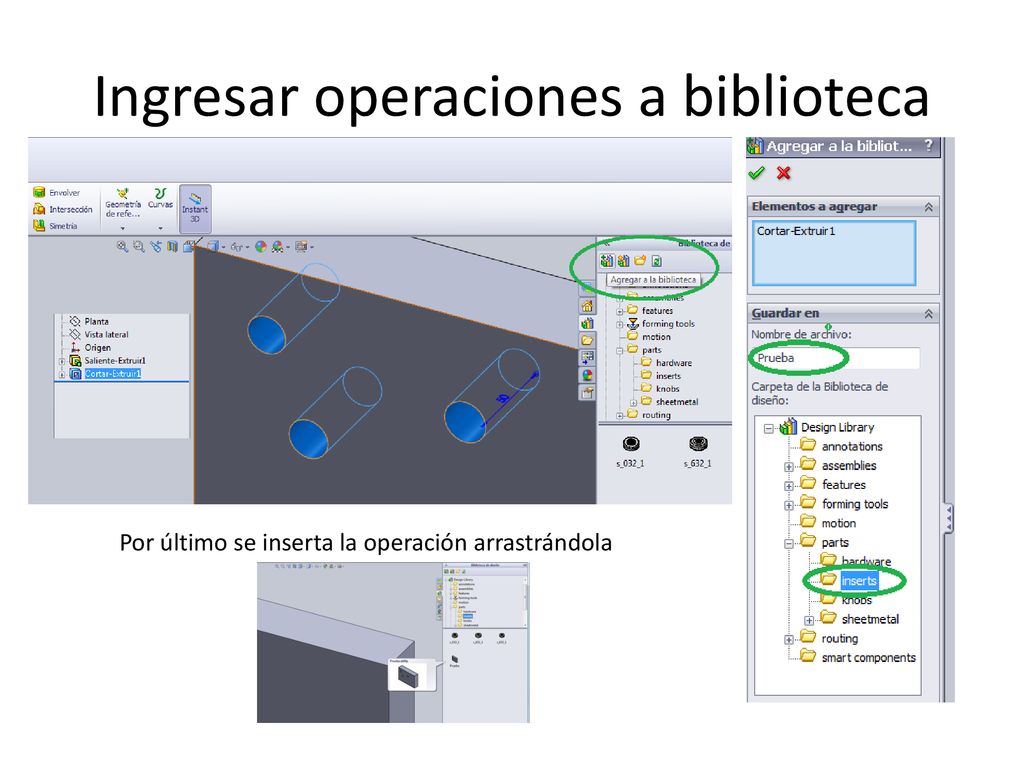

6 Ingresar operaciones a biblioteca
Por último se inserta la operación arrastrándola

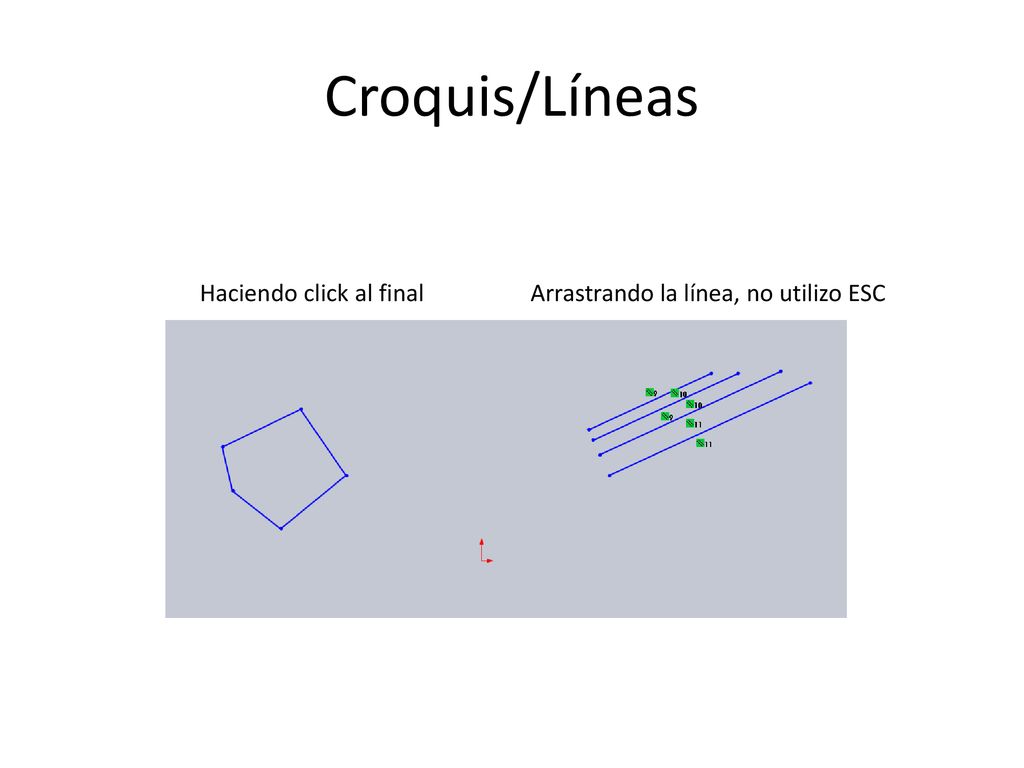

7 Croquis/Líneas Haciendo click al final
Arrastrando la línea, no utilizo ESC

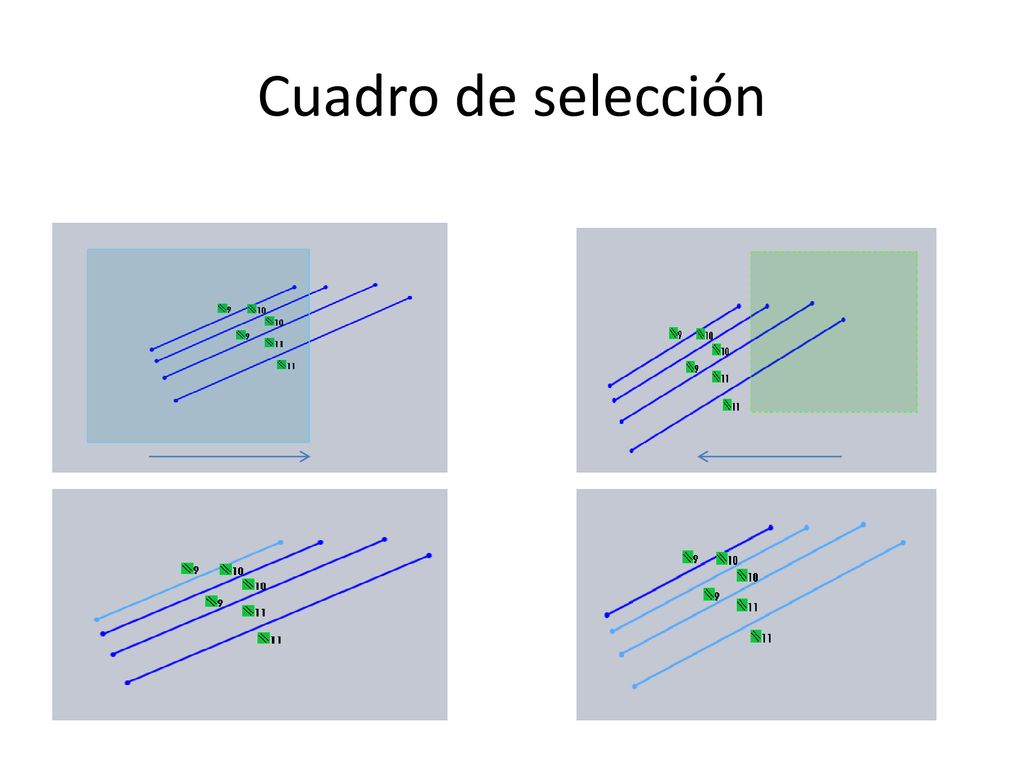

8 Cuadro de selección

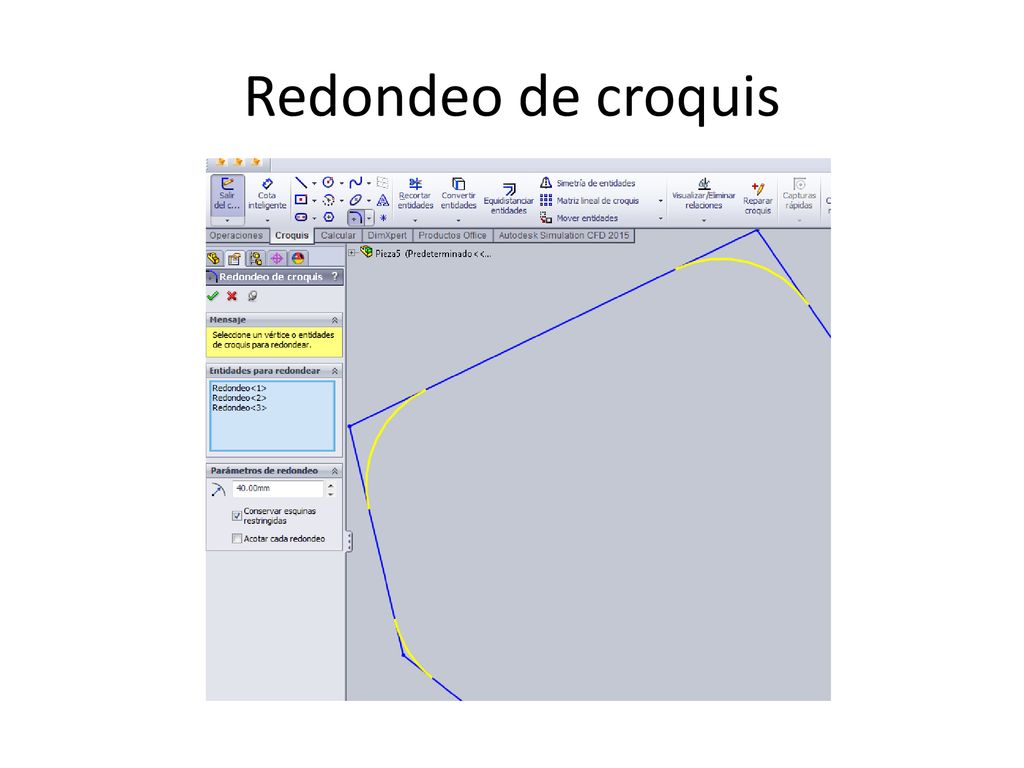

9 Redondeo de croquis

10 Recorte inteligente Recorto con lazo Añado línea haciendo
click en línea y extendiendo Ver demás cortes

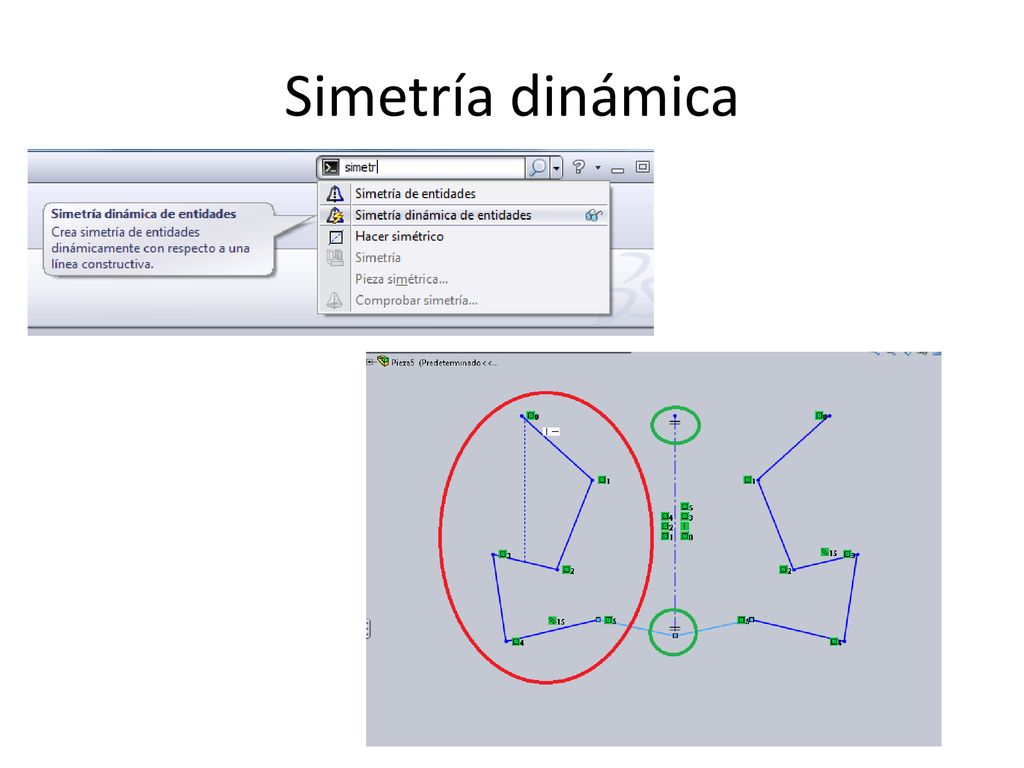

11 Simetría dinámica

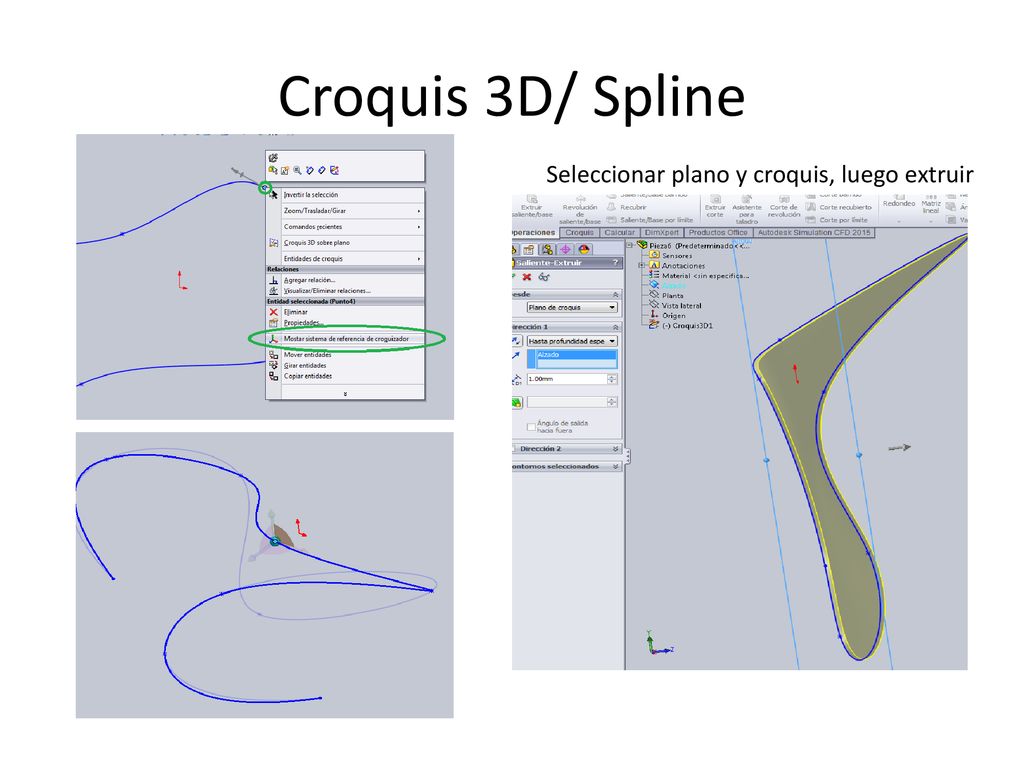

12 Croquis 3D/ Spline Seleccionar plano y croquis, luego extruir

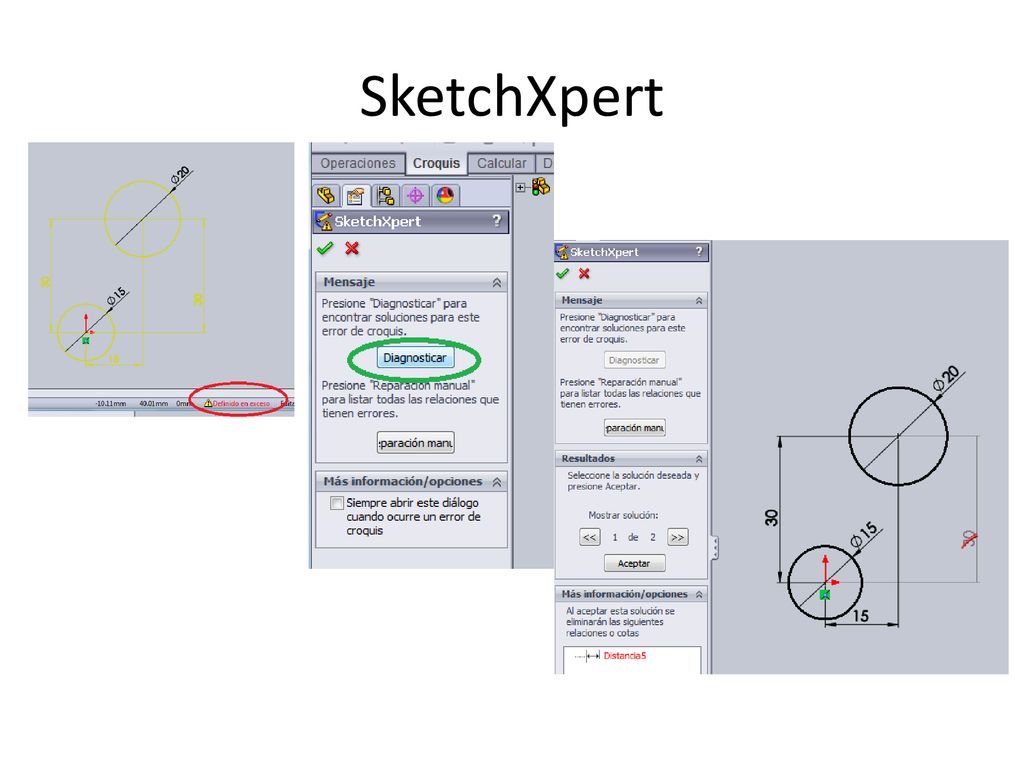

13 SketchXpert

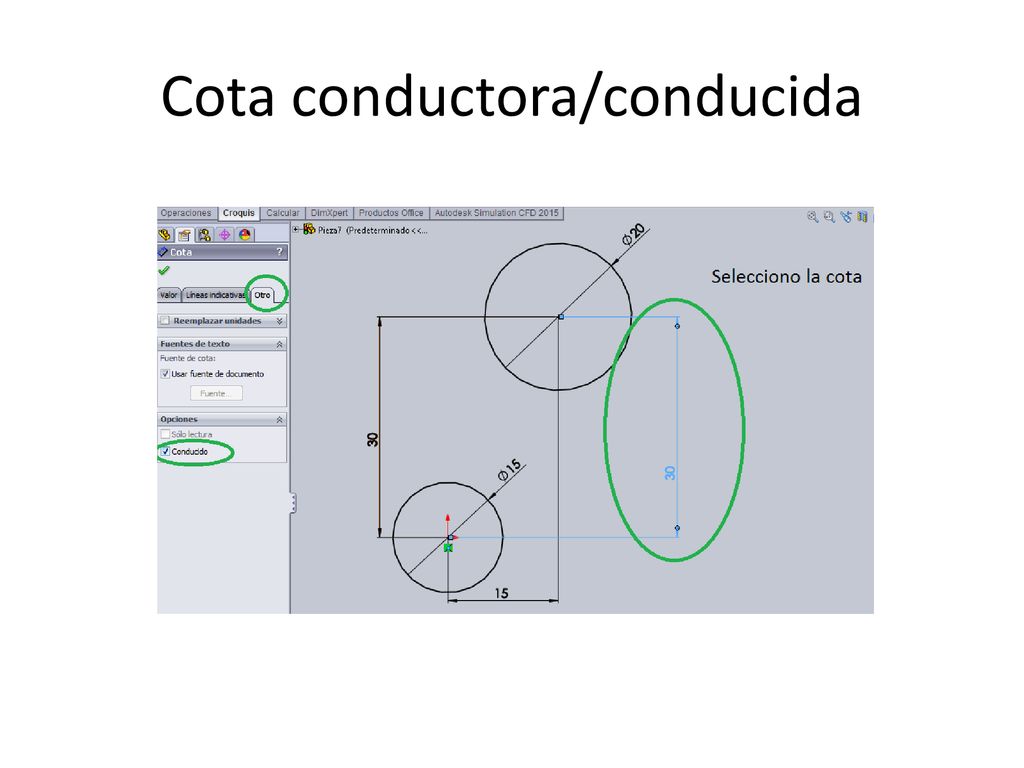

14 Cota conductora/conducida

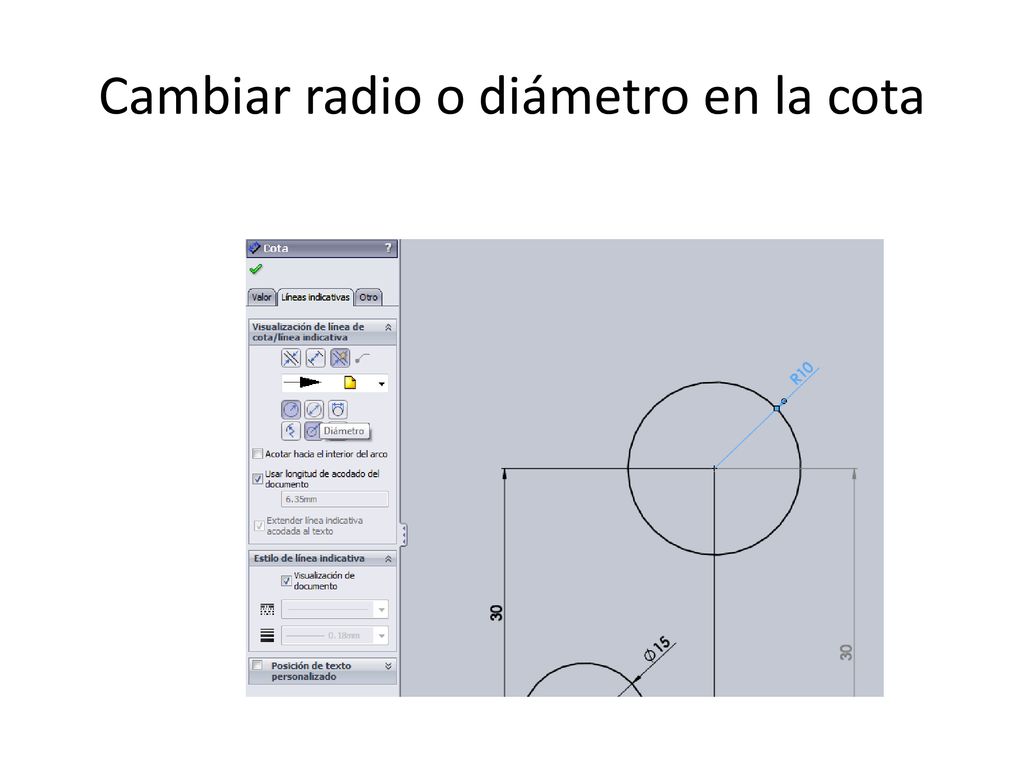

15 Cambiar radio o diámetro en la cota

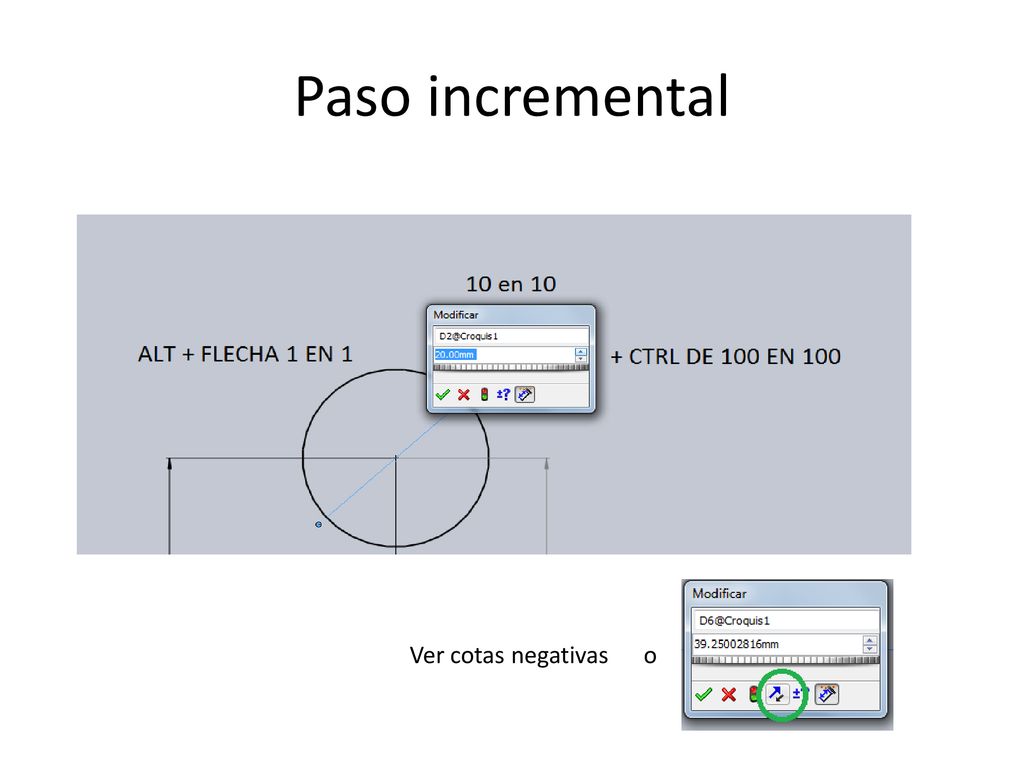

16 Paso incremental Ver cotas negativas o

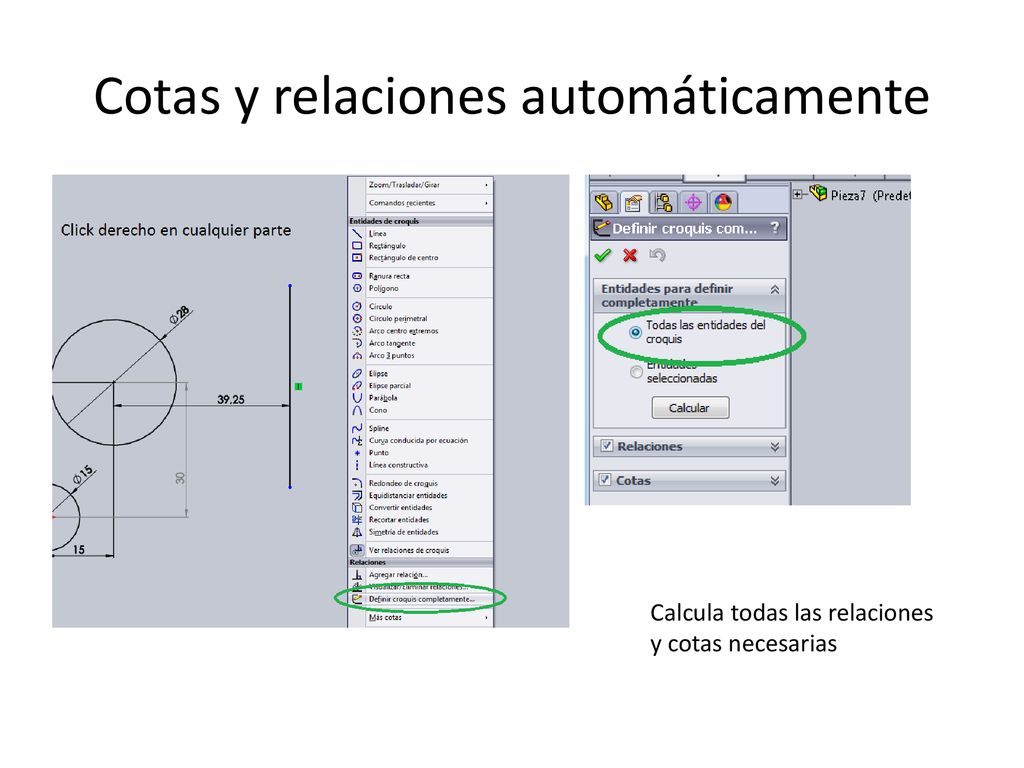

17 Cotas y relaciones automáticamente
Calcula todas las relaciones y cotas necesarias

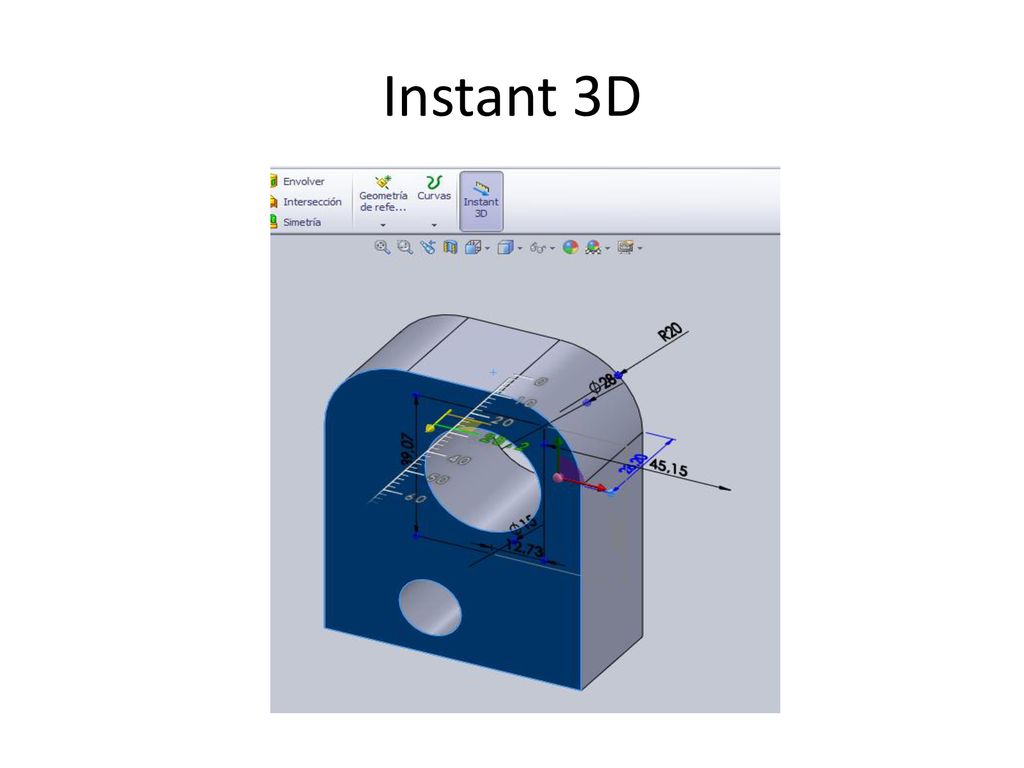

18 Instant 3D
