1 Extintores portátiles
Bomberos Servicio de Formación Extintores portátiles Presentación personal y de la clase. Objetivo general de las tres etapas. Objetivo específico de la clase. ¿Por qué necesitamos conocer el funcionamiento y el manejo de un extintor? Hoy en día, vehículos, edificios, comercios, industrias, están equipados con extintores portátiles repartidos por todas las dependencias, es decir a disposición de cualquier persona, para que en caso de ser necesario sean usados. Además todos nuestros vehículos están equipados con extintores portátiles. ¿Quién mejor que los bomberos debemos saber debemos conocer sus características y posibilidades de uso y manejo. ¿En qué tipos de incendios utilizaremos un extintor portátil? ¿Grandes, pequeños, cualquier incendio?. Un extintor sólo es eficaz en la fase inicial de un incendio. ¿Por qué? Porque la capacidad y autonomía de un extintor portátil son reducidas y cuando un incendio alcanza ciertas proporciones…. (Anécdota incendios de vehículo bien enganchado). Para conseguir este objetivo de conocer perfectamente los extintores potátiles…..Definición…. SIGUIENTE.

2 Definición Aparato autónomo Proyecta controla y dirige Agente extintor

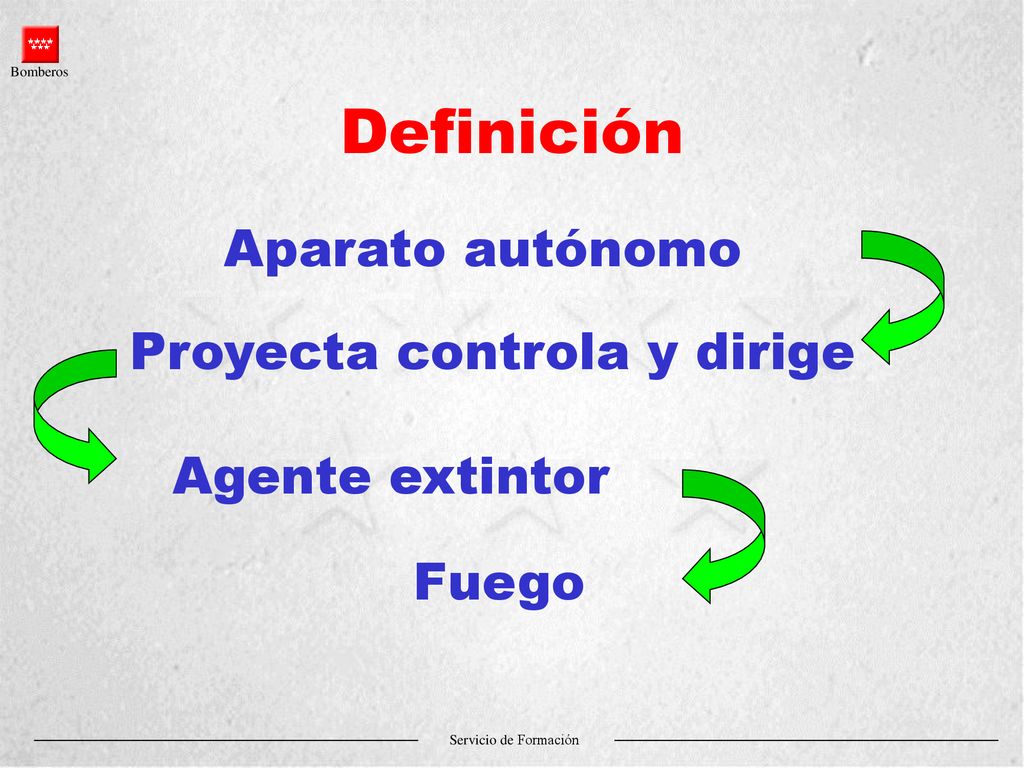

Bomberos Servicio de Formación Definición Aparato autónomo Proyecta controla y dirige Diapositiva “Definición” Es un aparato autónomo que permite proyectar, controlar y dirigir un agente extintor sobre un fuego. La proyección del agente extintor se logra mediante la compresión previa del agente extintor o por la expansión de un gas auxiliar. SIGUIENTE Agente extintor Fuego

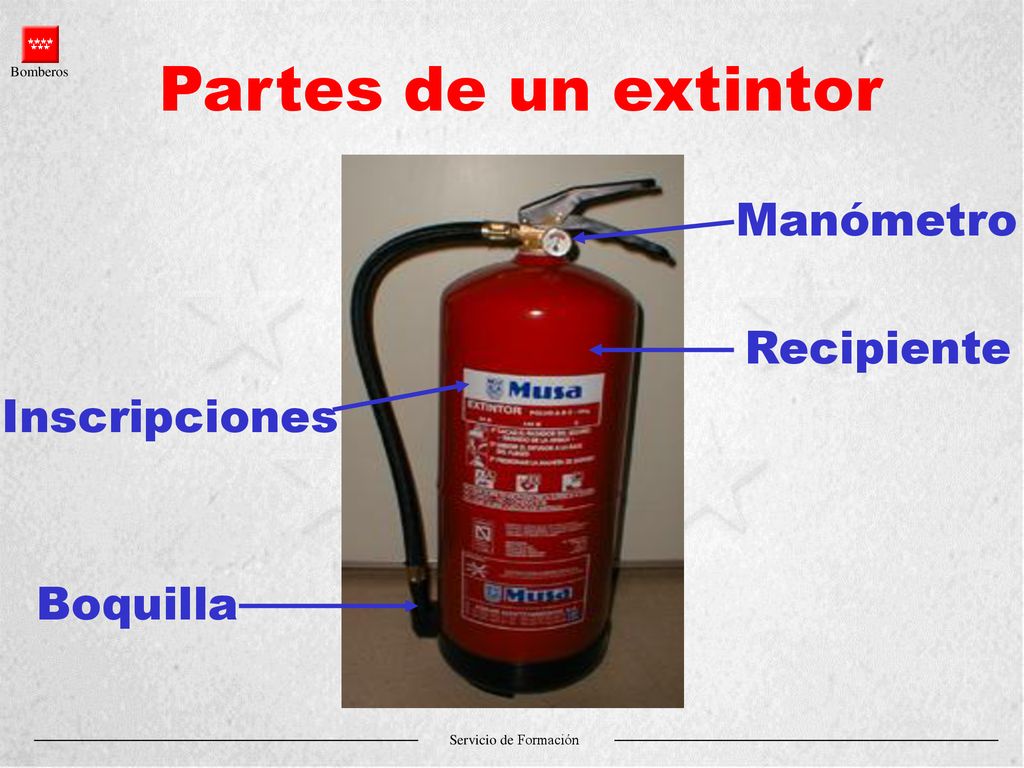

3 Partes de un extintor Manómetro Recipiente Inscripciones Boquilla
Bomberos Servicio de Formación Partes de un extintor Manómetro Recipiente Inscripciones Boquilla

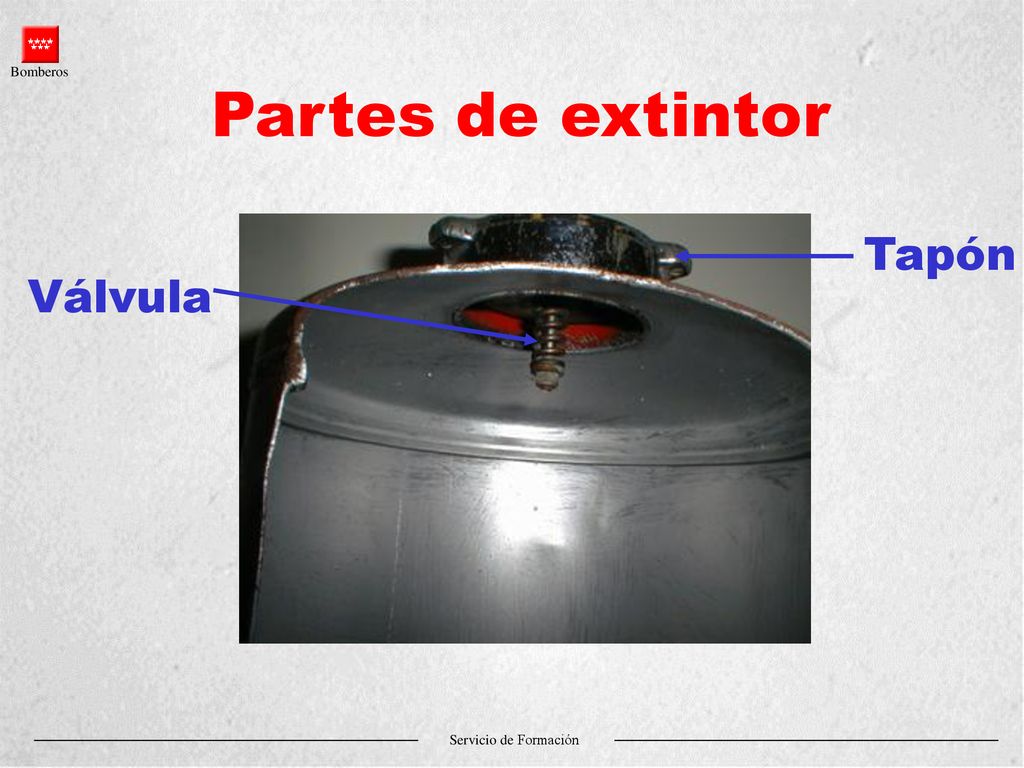

4 Bomberos Servicio de Formación Partes de extintor Tapón Válvula

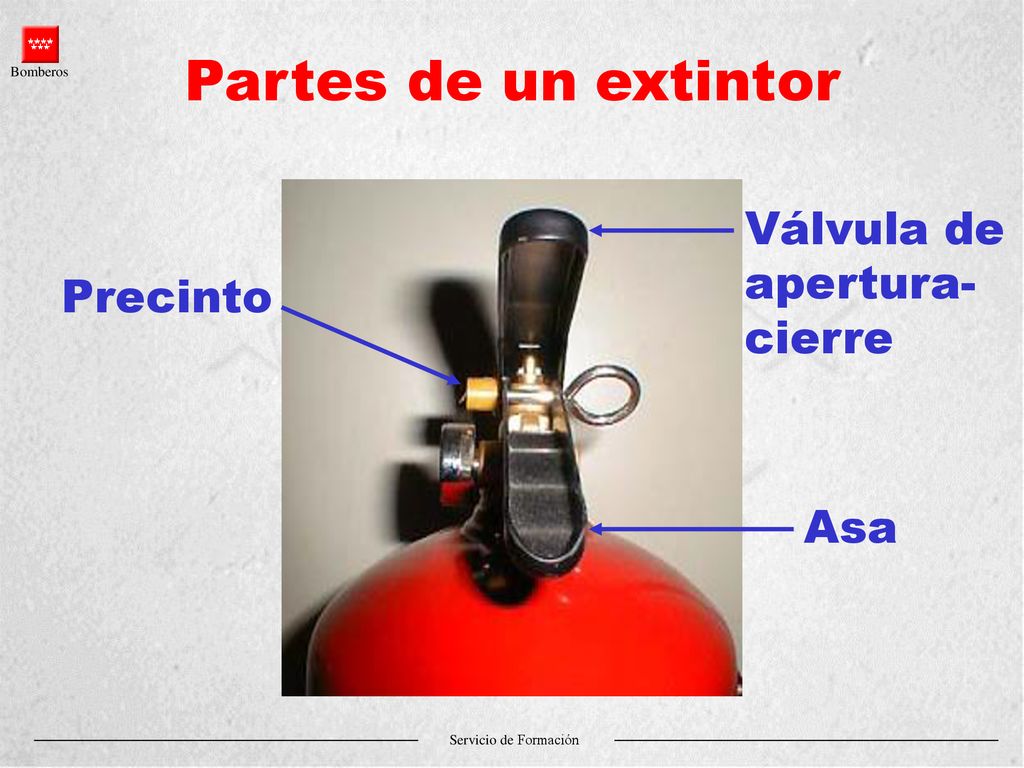

5 Partes de un extintor Válvula de apertura-cierre Precinto Asa
Bomberos Servicio de Formación Válvula de apertura-cierre Precinto Diapositiva “Partes de un extintor”. Recipiente Agente extintor Agente impulsor (puede ser el propio agente extintor que se ha almacenado a presión, por presión incorporada, por presión adosada) Elementos de disparo: Precinto Mecanismo de seguro Válvula de apertura-cierre Manguera con boquilla para orientar el chorro SIGUIENTE Asa

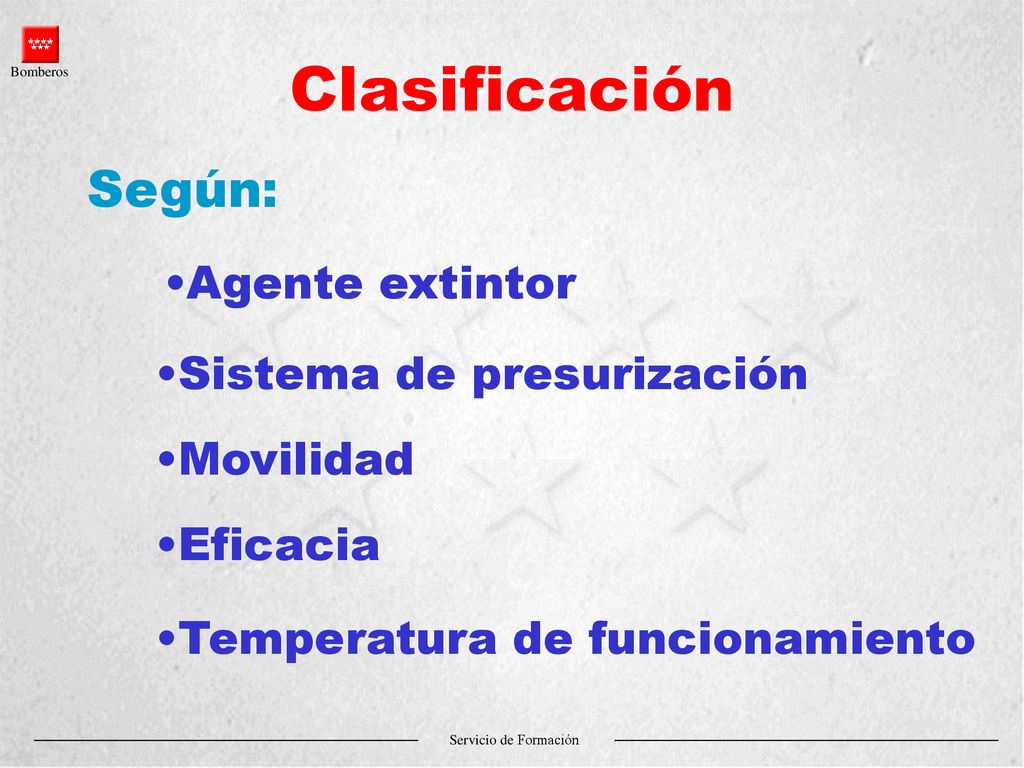

6 Clasificación Según: Agente extintor Sistema de presurización
Bomberos Servicio de Formación Clasificación Según: Para estudiar los extintores podemos diferenciar algunas características, que vamos a ir relacionando durante la explicación. Diapositiva “clasificación” Explicación. ¿Sobre qué aspecto fundamental influye el tipo de chorro que utilicemos?, sobre el tipo de fuego que vayamos a utilizar, relacionar clase de agentes extintores con tipos de agentes extintores. Habiendo visto cuales son las características de los agentes extintores, vamos a comprender claramente el uso de los extintores. Los extintores se cargan fundamentalmente con 4 agentes extintores: SIGUIENTE Agente extintor Sistema de presurización Movilidad Eficacia Temperatura de funcionamiento

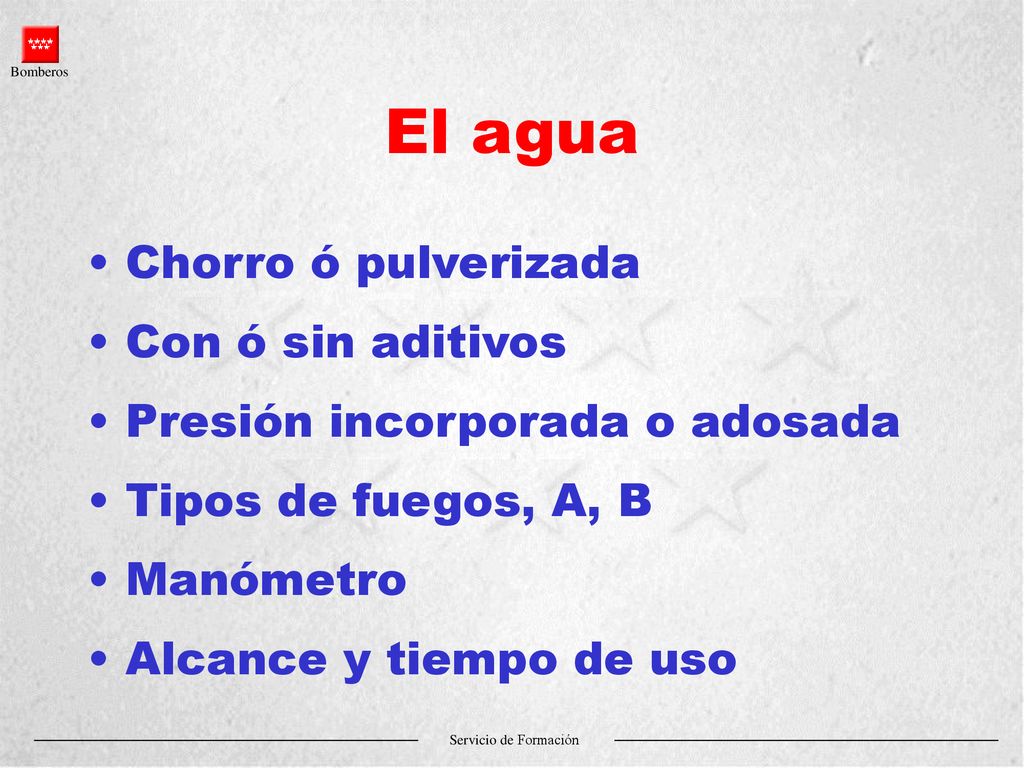

7 El agua Chorro ó pulverizada Con ó sin aditivos
Bomberos Servicio de Formación El agua Chorro ó pulverizada Con ó sin aditivos Presión incorporada o adosada Tipos de fuegos, A, B Manómetro Alcance y tiempo de uso Diapositiva “Agua” ¿Qué diferencia a estos tipos de chorro?, recordatorio de clase anterior. Alcance, absorción de calor, tipos de fuego en los que son eficaces…. Espumas, retardantes y otros productos eficaces para la extinción. Presión incorporada (aire seco nitrógeno ó CO2) ó presión adosada.(Explicación de los tipos de presurización, posibilidad de utilizar la pizarra). Si se invierte la posición del extintor se inutiliza. Fundamentalmente fuegos de clase A (recordatorio de los tipos de fuegos), aunque también con agua pulverizada se pueden utilizar en fuegos de clase B. Con presión incorporada debe llevar manómetro (entre 15 y 20 Kg) y en los de presión adosada debe haber una válvula de seguridad. Alcance aproximado de 8 metros con chorro y de 2 metros con pulverizada. Con un extintor de 10 litros disponemos de 1minuto aproximadamente. Normalmente son de color rojo pero además incorporan el color azul en sus inscripciones. SIGUIENTE

8 Anhídrido carbónico ó CO2
Bomberos Servicio de Formación Anhídrido carbónico ó CO2 Almacenamiento Presión propia Fuegos de origen eléctrico y B Alcance y tiempo de uso Diapositiva “CO2” Se almacena en fase líquida, es decir, se envasa a presión, la misma que va a servir como agente impulsor -> presión propia permanente. Se autoimpulsa en forma de nieve. No disponen de manómetro, pero sí de válvula de seguridad. Es el extintor más eficaz para fuegos de origen eléctrico (no conduce la corriente). Poned ejemplos. También es útil en pequeños fuegos de tipo B. El alcance oscila entre 1 y 3 metros, según sea el tamaño. El tiempo de uso, de descarga está entre 1 y 3 minutos. SIGUIENTE

9 Polvo Seco ó polivalente Presión incorporada ó adosada
Bomberos Servicio de Formación Polvo Seco ó polivalente Presión incorporada ó adosada Tipos de fuegos, A, B, C Alcance y tiempo de uso Diapositiva “polvo” Dos tipos principales,…. Ya están estudiados. Los hay con presión incorporada (entre 15 y 20 Kg, con manómetro) y con presión adosada. Si se invierte la posición se inutiliza. Dependiendo del tipo de polvo-> B, C ó A, B, C. Fuegos de origen eléctrico hasta 1000 voltios (baja tensión, aparatos domésticos, hasta luces de neón). Hay extintores de 1, 2, 3, 4, 5, 6 y 12 Kg. El alcance máximo es de 10 metros (aunque no el ideal), y el tiempo útil de uso esta oscila entre 20 segundos y 4 minutos. SIGUIENTE

10 Halones Presión propia ó incorporada Fuegos de origen eléctrico y B
Bomberos Servicio de Formación Halones Presión propia ó incorporada Fuegos de origen eléctrico y B Alcance y tiempo de uso Tóxico Diapositiva “Halones” 2 Tipos que ya habéis estudiado en la etapa correspondiente a agentes extintores. Presurización. Con presión incorporada, si se invierte se inutiliza. Cualquier fuego de origen eléctrico (no es conductor) y fuegos de tipo B. Los formatos disponibles son de 300 gr., 1, 3 1/2, 5 y 10 Kg. ¿El alcance es similar al de CO2?, y el tiempo útil de descarga para un extintor de 1Kg. es de 8 segundos ( ¿el tiempo aumenta proporcionalmente al aumento de peso? ). Los halones son tóxicos. Está prohibida su fabricación pero no su uso hasta que se gasten las reservas existentes. Cada vez que utilicemos un extintor de halón o entremos en un sitio en el que haya sido utilizado un extintor de halón (existen instalaciones fijas en las que el agente extintor es halón) deberemos usar el equipo de protección respiratoria. Generalmente son de color verde. SIGUIENTE

11 Presión incorporada Gas impulsor Agente extintor
Bomberos Servicio de Formación Presión incorporada Gas impulsor Ya hemos hablado de los sistemas de presurización, ahora vamos recordarlos de una forma más detallada. Diapositiva “presión incorporada” APUNTES. Participación del alumno recordando datos vistos anteriormente, sobre todo el agente extintor en el que se usa. SIGUIENTE Agente extintor

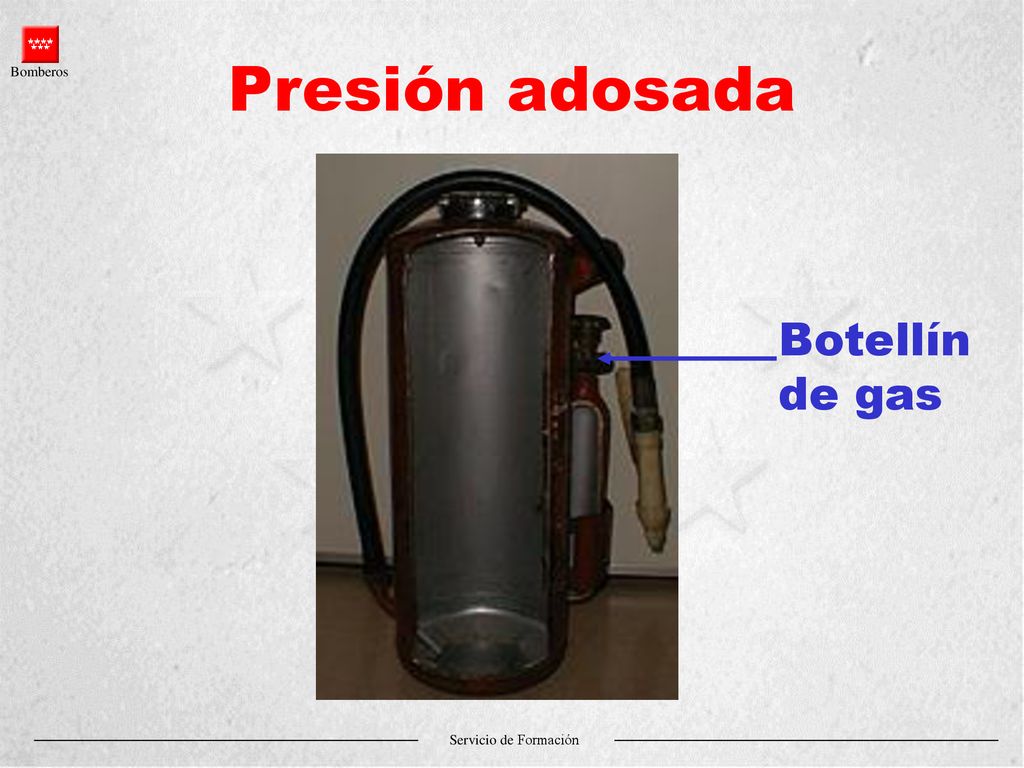

12 Presión adosada Botellín de gas Diapositiva “Presión adosada” APUNTES
Bomberos Servicio de Formación Presión adosada Botellín de gas Diapositiva “Presión adosada” APUNTES El botellín del gas impulsor puede estar en el interior del cuerpo del extintor, o en el exterior. SIGUIENTE

13 Presión propia permanente

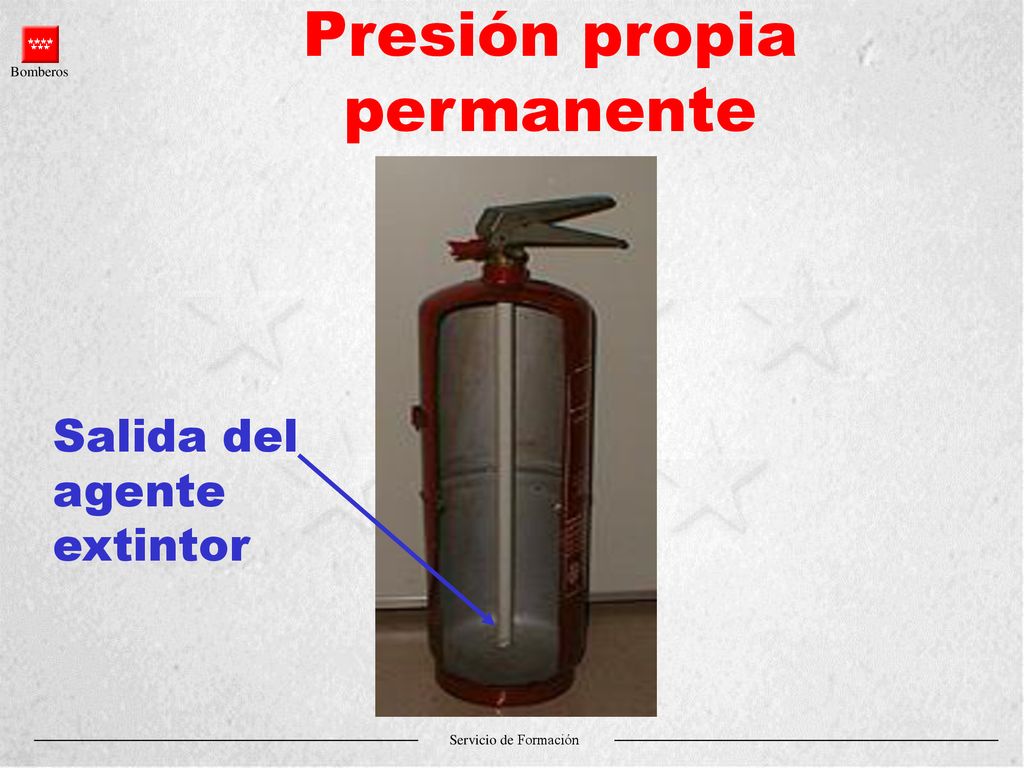

Bomberos Servicio de Formación Salida del agente extintor Diapositiva “Presión propia permanente” No tienen manómetro. Poseen válvula de seguridad. SIGUIENTE

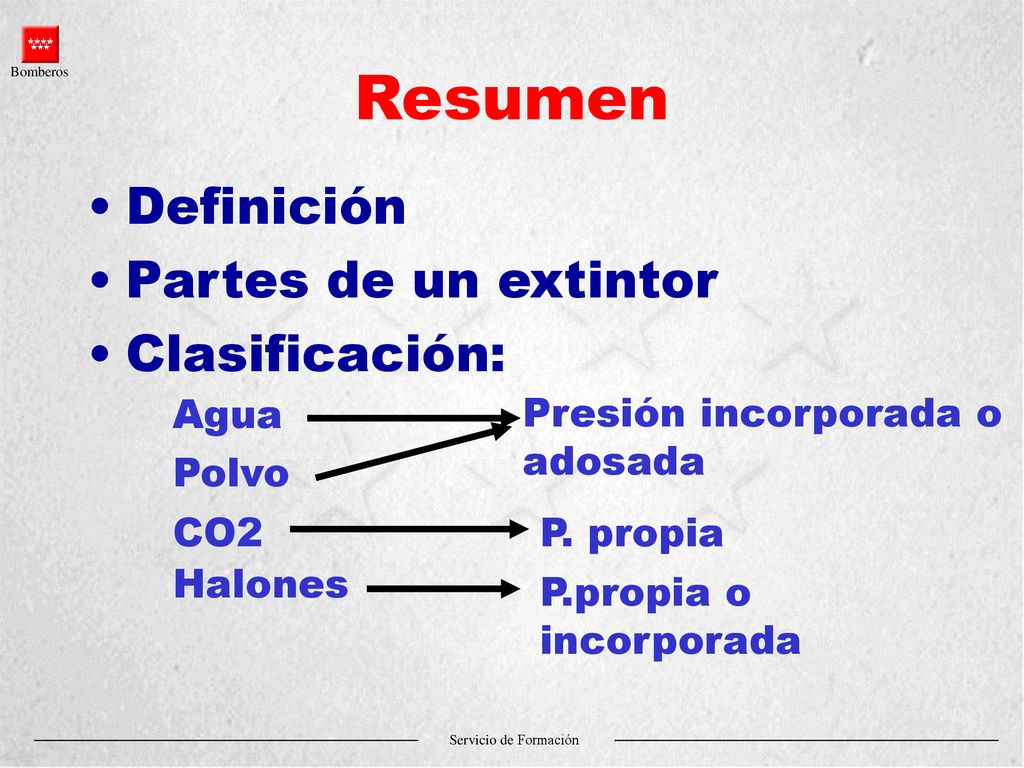

14 Resumen Definición Partes de un extintor Clasificación: Agua
Bomberos Servicio de Formación Resumen Definición Partes de un extintor Clasificación: Agua Presión incorporada o adosada Polvo Diapositiva “Resumen” Participativo. Recordar sobre todo los fuegos en los que resultan útiles. Carácter limitado de los extintores en cuanto a capacidad extintora. Dependiendo del tiempo que quede, FIN ó MOVILIDAD Y EFICACIA (entre 5 y 10 minutos). Despedida, agradecimiento. Conexión con clase posterior (más factores importantes a tener en cuenta cuando utilicemos un extintor). CO2 P. propia Halones P.propia o incorporada

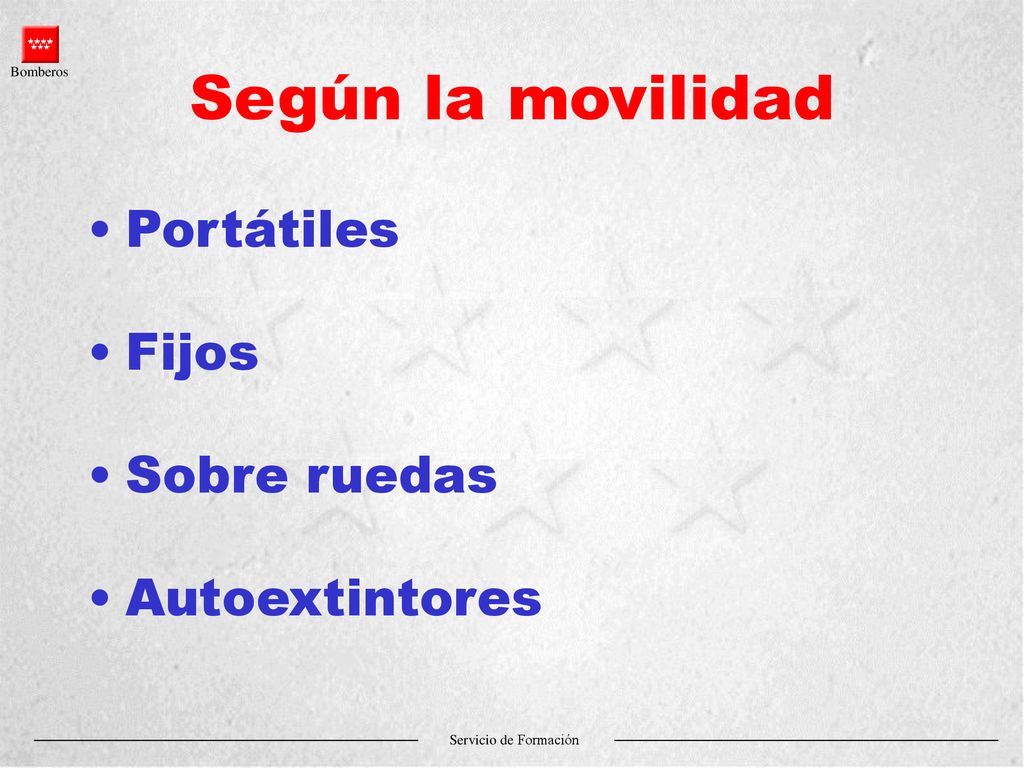

15 Según la movilidad Portátiles Fijos Sobre ruedas Autoextintores
Bomberos Servicio de Formación Según la movilidad Portátiles Fijos Sobre ruedas Autoextintores Presentación, introducción, conexión, recordatorio (agentes extintores, formas de presurización). Objetivo: movilidad, eficacia, inscripciones, temperatura de funcionamiento, medidas de seguridad y mantenimiento. Papel del alumno: son contenidos muy sencillos y muy prácticos. Podéis preguntar en cualquier momento. Después de la clase ya sabéis donde encontrarme para cualquier duda o aclaración. Diapositiva “Según la movilidad”. Peso máximo de los portátiles, 20 Kg. Los habituales en nuestros camiones son de 12 Kg. Hablar como ejemplo del antiguo vehículo de agentes múltiples. Todavía existe pero está dado de baja. SIGUIENTE

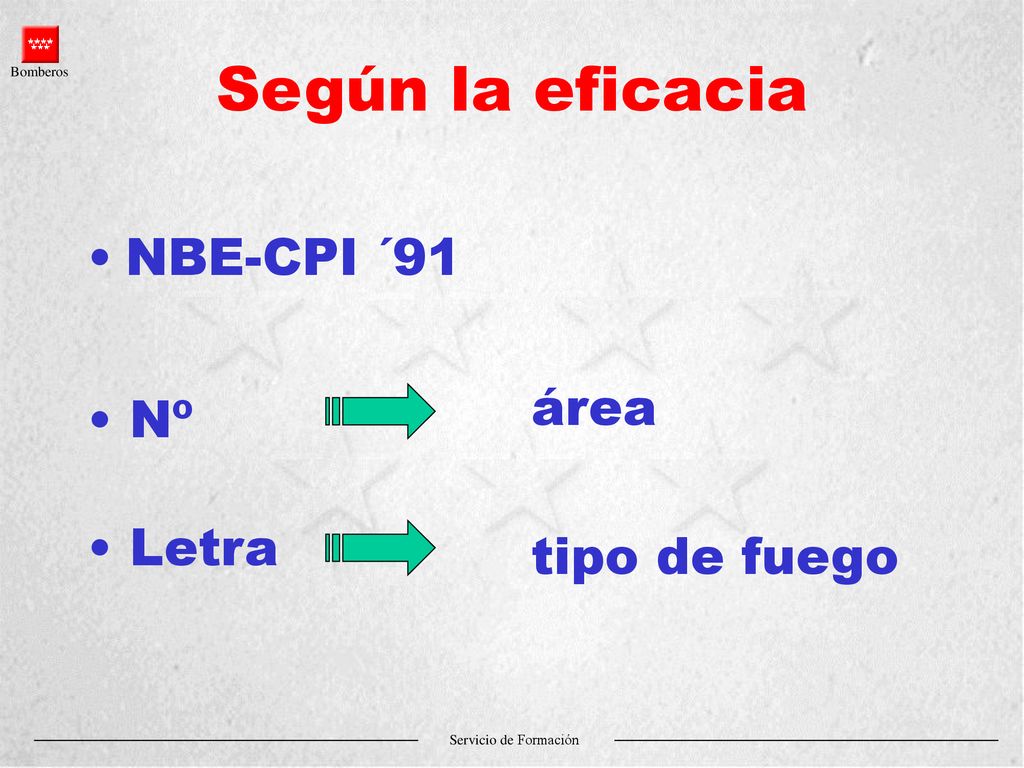

16 Según la eficacia NBE-CPI ´91 área Nº Letra tipo de fuego
Bomberos Servicio de Formación Según la eficacia NBE-CPI ´91 área Nº Diapositiva “Según la eficacia” Al hablar de la eficacia, nos referimos a un concepto recogido en la NBE que nos indica el número de extintores que serían necesarios para proteger un área determinada. El número nos indica el área o la cantidad de combustible y la letra ¿El qué nos indica la letra?, la letra como sabéis nos indica el combustible con el que sería más eficaz Si el extintor resulta eficaz con varios tipos de fuegos a cada letra le corresponderá un número distinto según la capacidad con ese agente extintor. ¿Alguna duda?. Este no es un dato muy importante. Letra tipo de fuego

17 Temperatura de funcionamiento

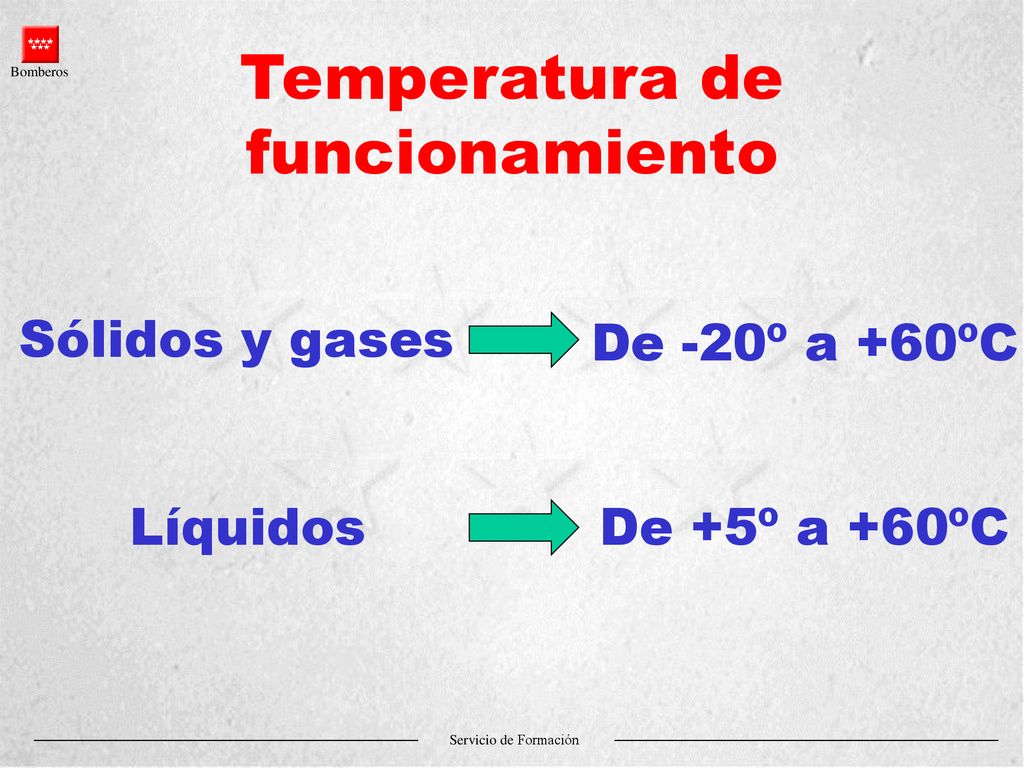

Bomberos Servicio de Formación Temperatura de funcionamiento Diapositiva “Temperatura de funcionamiento” Hay unas temperaturas a partir de las cuales, por arriba o por abajo, los extintores pierden eficacia y no ofrecen suficientes garantias de funcionamiento. No dejar los extintores expuesto a temperaturas extremas, en verano al sol (se alcanzan fácilmente 60º) ni en invierno en la calle al raso. Sólidos y gases De -20º a +60ºC Líquidos De +5º a +60ºC

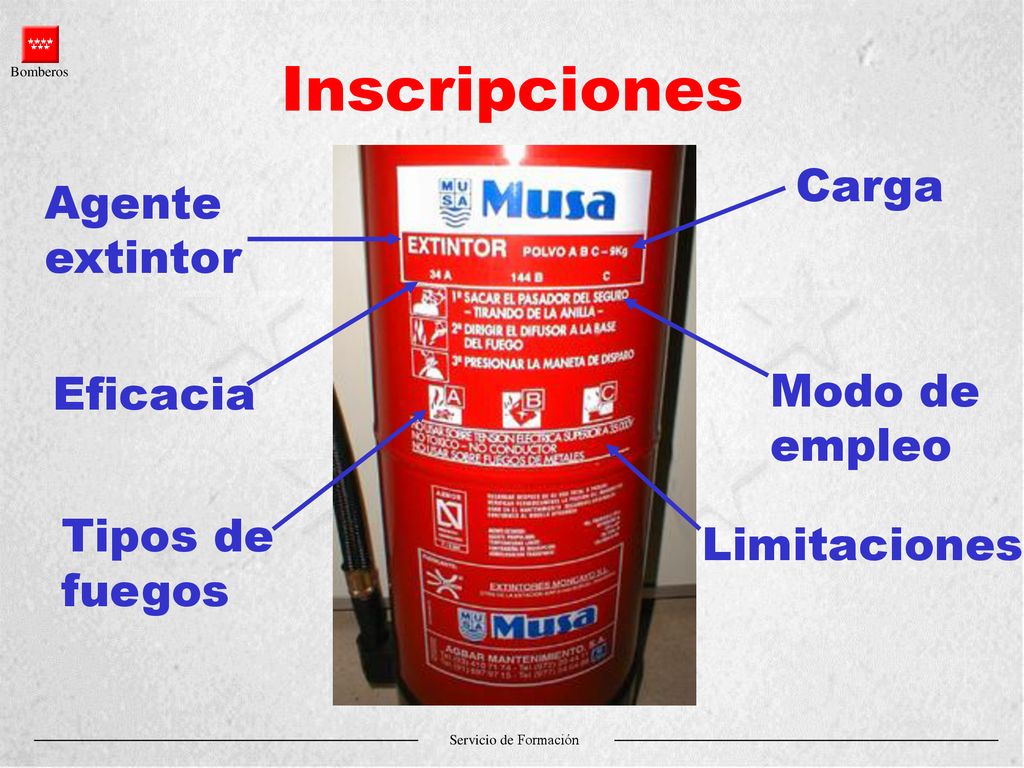

18 Inscripciones Carga Agente extintor Eficacia Modo de empleo
Bomberos Servicio de Formación Inscripciones Carga Agente extintor Eficacia Modo de empleo Diapositiva “Inscripciones” Situación. Apuntes Agente extintor (con repaso) Tipo de fuego en el que es eficaz (con repaso) Carga en Kg o litros Eficacia (con ejemplo de los distintos grados de eficacia que puede tener un mismo extintor). Las limitaciones de uso. El modo de empleo (en la próxima clase trataremos esto en profundidad). Otros (poner ejemplos) SIGUIENTE Tipos de fuegos Limitaciones

19 Placa de timbre Nº de registro Retimbrados Presión de timbrado

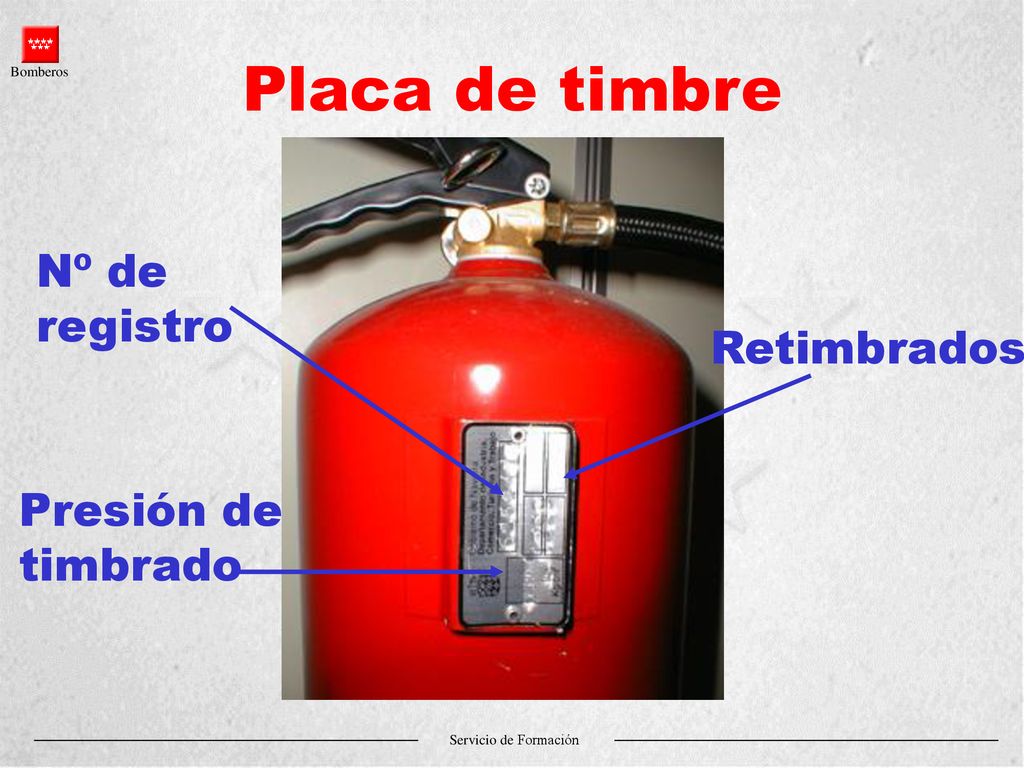

Bomberos Servicio de Formación Placa de timbre Nº de registro Retimbrados Diapositiva “Placa de timbre” Datos de registro del aparato, presión de timbrado (prueba realizada con agua y con 4 veces la presión de trabajo). En esta placa debe haber hueco para la señalización de tres retimbrados más. Estos se realizan cada 5 años por lo tanto el máximo tiempo de vida útil de un extintor será de 20 años. SIGUIENTE Presión de timbrado

20 Seguridad y mantenimiento

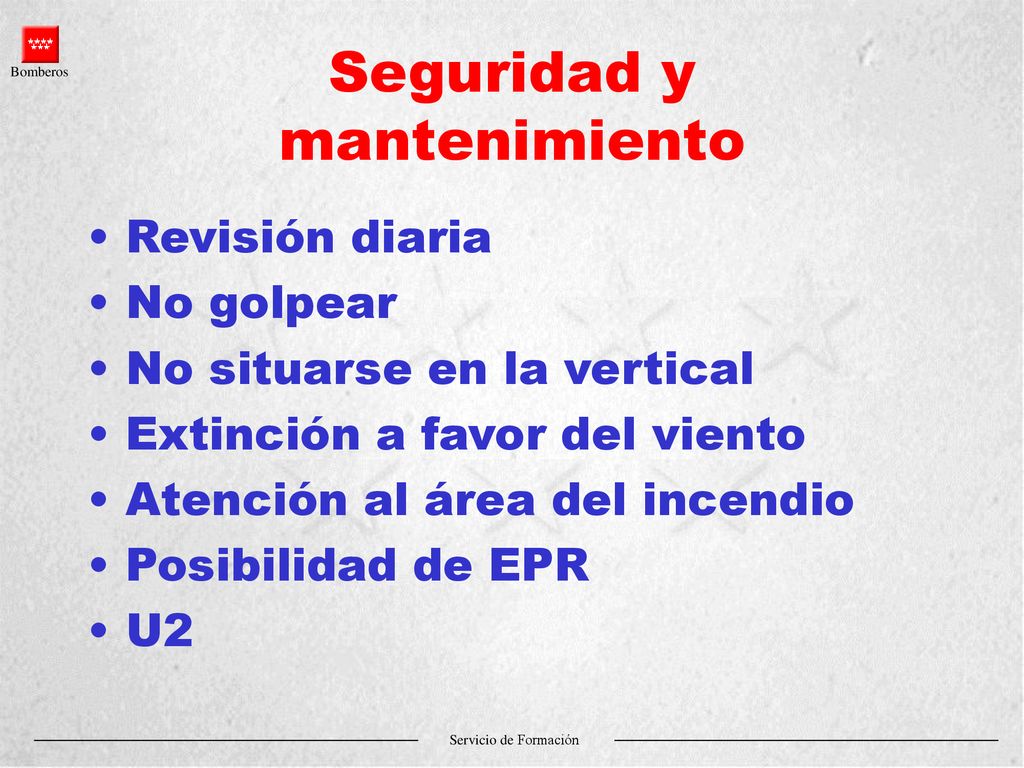

Bomberos Servicio de Formación Seguridad y mantenimiento Revisión diaria No golpear No situarse en la vertical Extinción a favor del viento Atención al área del incendio Posibilidad de EPR U2 Diapositiva “Seguridad y mantenimiento” Haremos un revisión visual del aparato que debe incluir, presión correcta del manómetro si lo tuviera, la aguja debe estar en la zona verde. ¿Qué extintores no disponen de manómetro?, CO2 y halones. En estos la comprobación de que no hay pérdidas de carga se hace por pesada. Como no hay posibilidad de hacerlo en los parques --> precinto. Estado general de la manguera, de la boquilla. No situarse en la vertical: contar anécdota de la mili. Por supuesto, la extinción siempre a favor del viento, y manteniendo una distancia prudencial. ¿Por qué? Y ¿qué distancia?, evitar calor, humo, el extintor no sería eficaz puesto que no se depositaría sobre la zona del incendio. La distancia dependerá de la cantidad de llamas,…. No perder de vista la zona extinguida, no situarse sobre el líquido ya extinguido (posible reignición). ¿Por qué debemos utilizar el U2 siempre que usemos un extintor?, incendio de un combustible que puede tener reacciones inesperadas, deflagraciones, propagación del incendio,…. ¿Cuando usaremos protección respiratoria?, polvo y CO2 en recintos cerrados con gran concentración de agente extintor. Con halones siempre -->REMARCAR. SIGUIENTE

21 Resumen Movilidad Eficacia Temperatura de funcionamiento Inscripciones

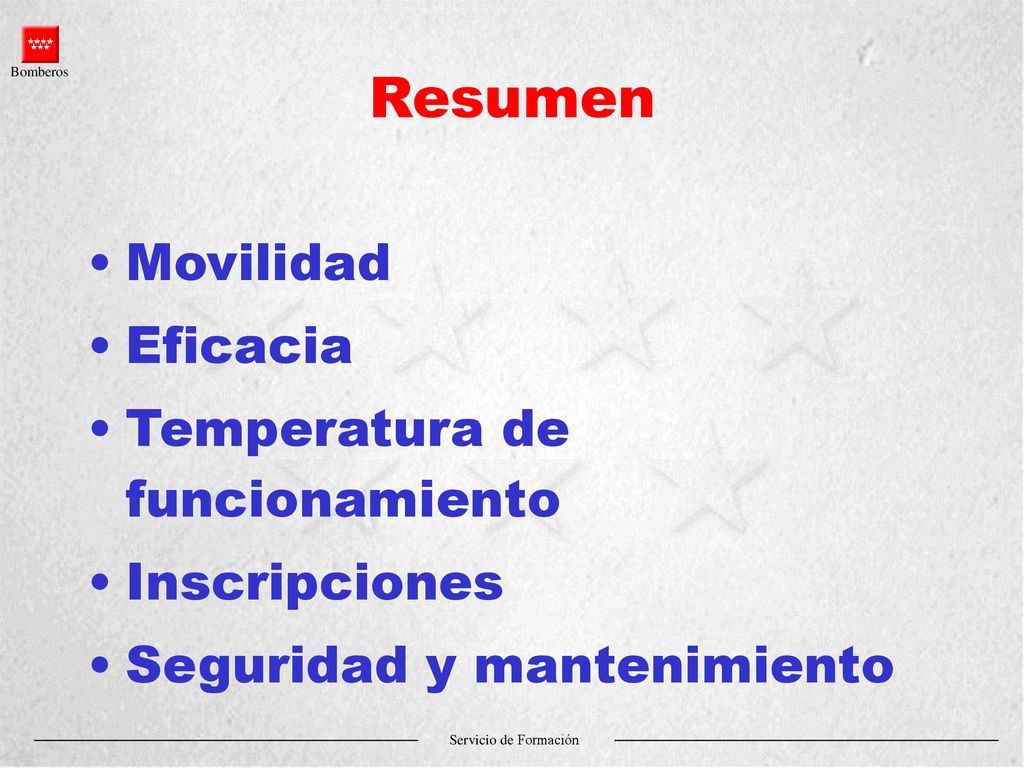

Bomberos Servicio de Formación Resumen Movilidad Eficacia Temperatura de funcionamiento Inscripciones Seguridad y mantenimiento Diapositiva “Resumen” Diferenciar las inscripciones de la placa de timbre. ¿Alguna duda? Resumen participativo. Despedida. Enlace con la próxima clase: ya que sabemos todo lo referente a las características técnicas de lo extintores. En la próxima clase vamos a aprender a ponerlos en marcha y a utilizarlos dependiendo del tipo de incendio al que nos enfrentemos. Los contenidos siguen siendo teóricos , pero es imprescindible verlo primero de esta forma, para a continuación poderlo poner en práctica con mayor seguridad.

22 Pasos a seguir Averiguar el origen del incendio Leer inscripciones

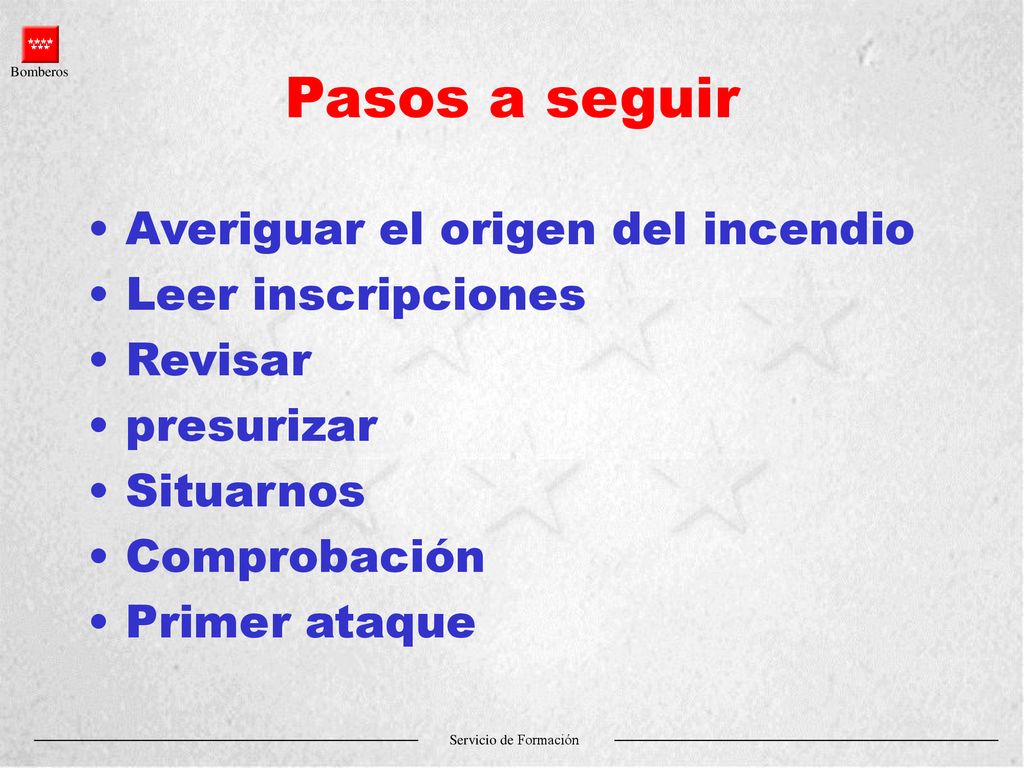

Bomberos Servicio de Formación Pasos a seguir Averiguar el origen del incendio Leer inscripciones Revisar presurizar Situarnos Comprobación Primer ataque Presentación, objeto y objetivo. Poner, de forma teórica, en funcionamiento un extintor de la forma más correcta y segura posible, para que cuando en un futuro próximo pongamos en práctica lo aprendido contemos con una base sólida. Papel del alumno:participativo,posibilidad de preguntar en cualquier momento. Repaso de las medidas de seguridad: con participación de los alumnos. No golpear No situarnos sobre la vertical Extinción a favor del viento Atención al área del incendio Posibilidad de usar EPR, U2. Diapositiva “Pasos a seguir” Recalcar--> lo 1º averiguar el origen del incendio, leer inscripciones para…, revisar estado general, quitar el precinto, presurizar si fuera necesario (cuidado con la vertical). Prueba antes de atacar el incendio. Situarnos correctamente, a favor de viento, a una distancia prudencial. Atacar por la base. En interiores o con varios niveles atacar en el sentido del tiro existente. Siempre que se pueda se actuará por parejas. SIGUIENTE.

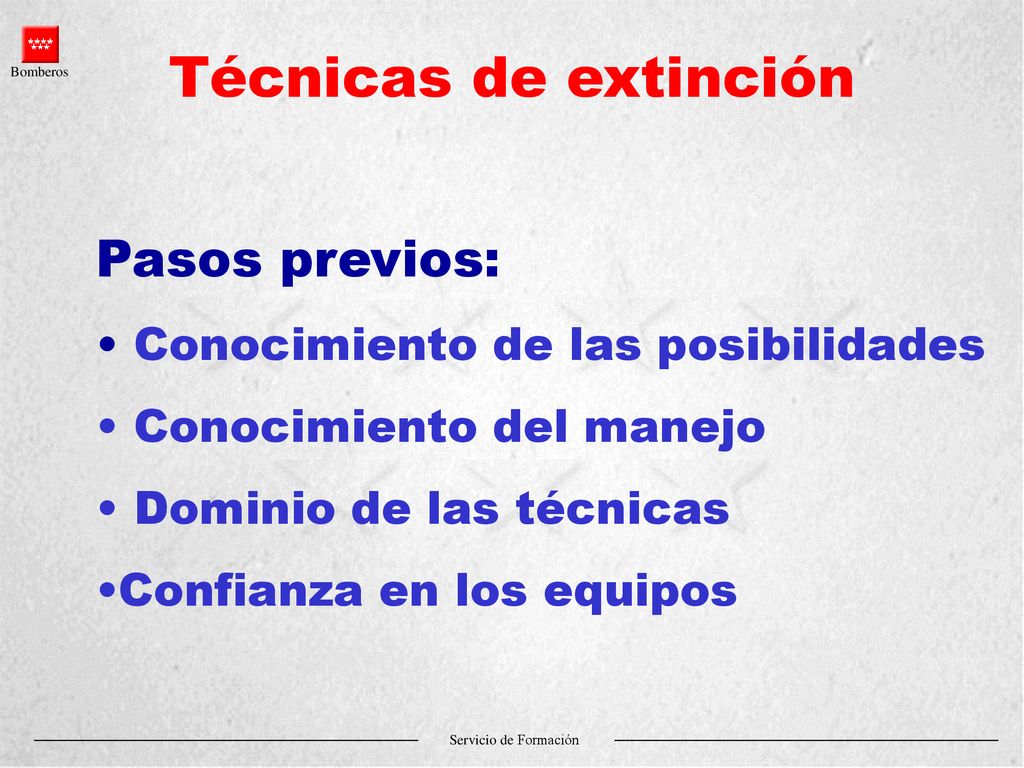

23 Técnicas de extinción Pasos previos: Conocimiento de las posibilidades
Bomberos Servicio de Formación Técnicas de extinción Pasos previos: Conocimiento de las posibilidades Conocimiento del manejo Dominio de las técnicas Confianza en los equipos Diapositiva “T. De E. Pasos previos” Conocer las posibilidades de los equipos, tipos de incendio capaces de extinguir, magnitud del incendio (pequeños, incipientes). Manejo del equipo, confianza en el perfecto estado de los equipos, es lo que estamos intentando conseguir. Revisiones adecuadas para que la herramienta esté en condiciones de funcionar. Las técnicas básicas las veremos entre la clase de hoy y las prácticas, en donde intentaremos que todos uséis los extintores con fuego real al menos dos veces. SIGUIENTE

24 Técnicas de extinción Tipos de derrame: Libre Contenido
Bomberos Servicio de Formación Técnicas de extinción Tipos de derrame: Diapositiva “Tipos de derrames” Derrame de combustible: libre, con obstáculo, contenido, contenido con obstáculo. Fuego con escape a presión. Explicar las diferencias y a qué afectan. SIGUIENTE Libre Contenido Por gravedad ó inclinado

25 Técnicas de extinción Fuegos con derrame. Libre

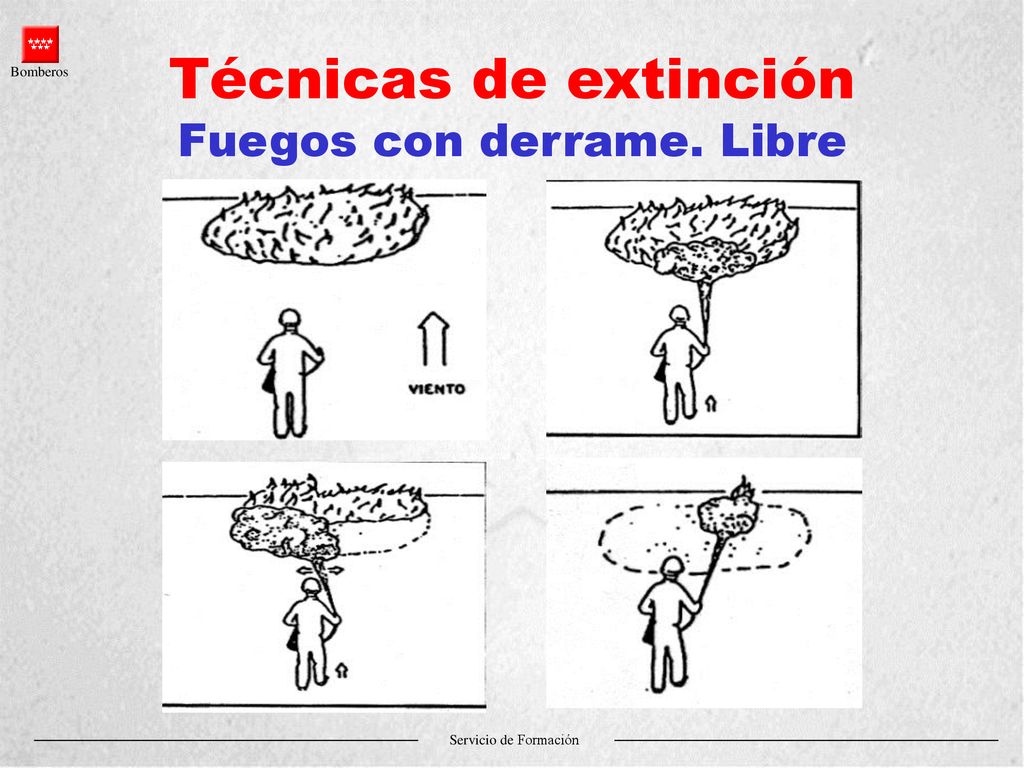

Bomberos Servicio de Formación Técnicas de extinción Fuegos con derrame. Libre Diapositiva “con derrame . Libre” Situación. Cuidado con la zona de derrame y con la zona extinguida. Ataque, de espaldas al viento, a la base, mover la manguera con un leve zigzagueo. SIGUIENTE

26 Técnicas de extinción Fuegos de líquidos contenidos

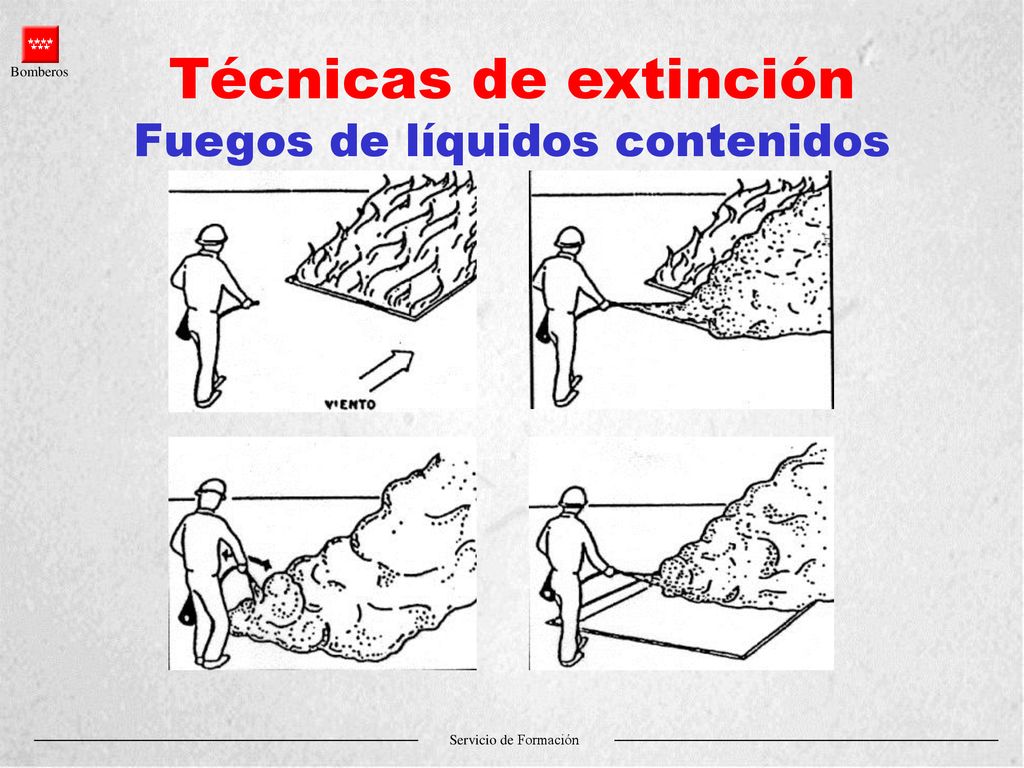

Bomberos Servicio de Formación Técnicas de extinción Fuegos de líquidos contenidos Diapositivas “Fuegos de líquidos contenidos” Repetir procedimiento. Siempre que sea posible y necesario, actuar por parejas. SIGUIENTE

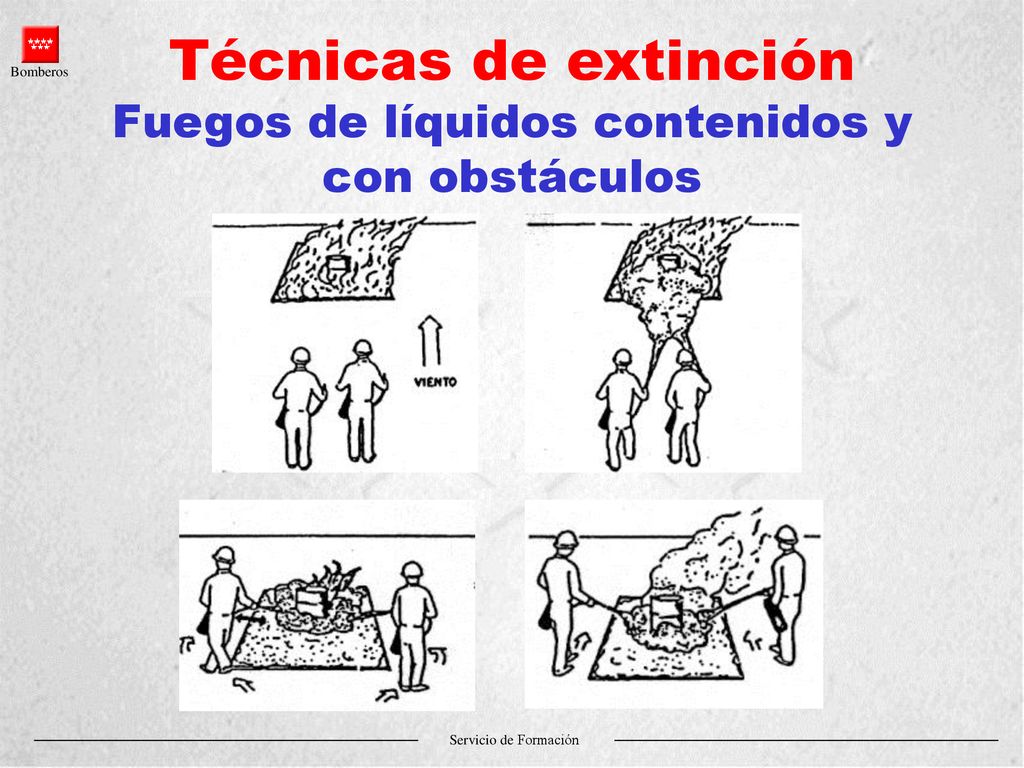

27 Técnicas de extinción Fuegos de líquidos contenidos y con obstáculos
Bomberos Servicio de Formación Técnicas de extinción Fuegos de líquidos contenidos y con obstáculos Diapositiva “5. líquidos contenidos y con obstáculos” Repetir procedimientos. Rodear el obstáculo sin que los dos actuantes se enfrenten con el agente extintor. SIGUIENTE

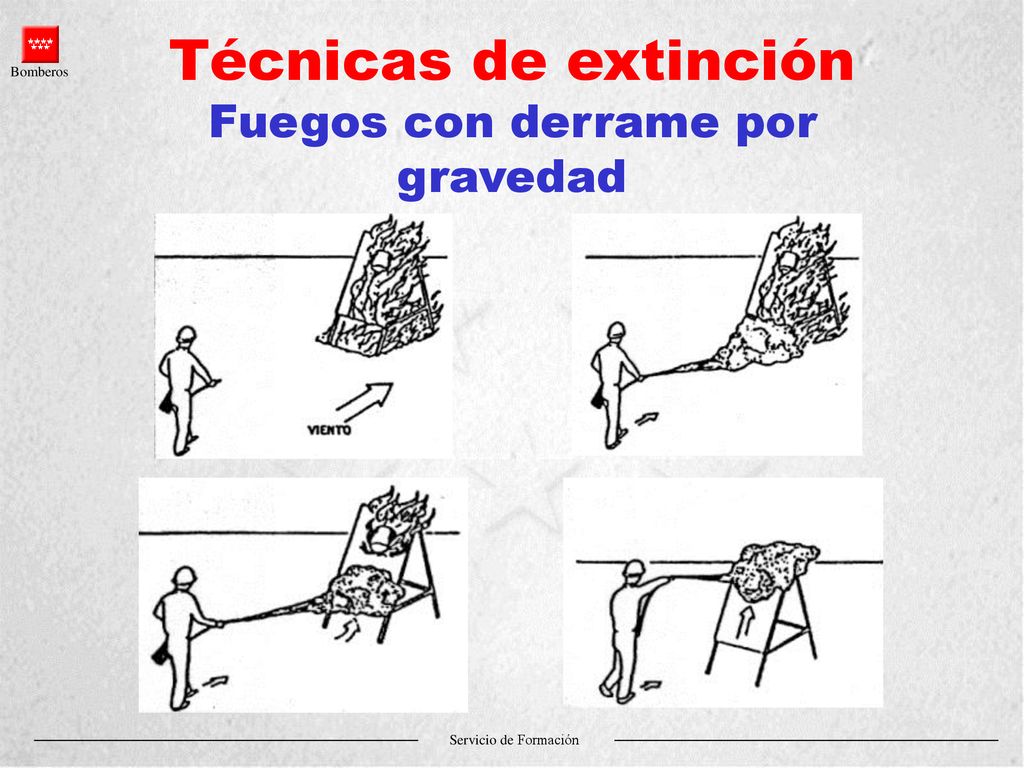

28 Técnicas de extinción Fuegos con derrame por gravedad

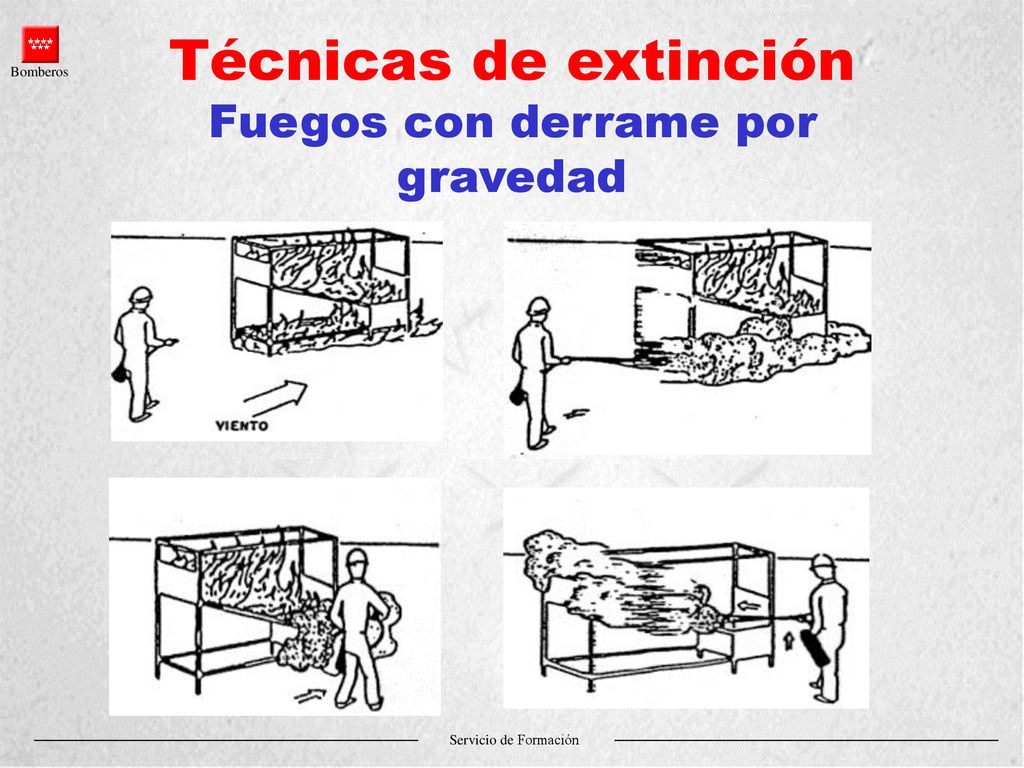

Bomberos Servicio de Formación Técnicas de extinción Fuegos con derrame por gravedad Diapositiva “6. Con derrame por gravedad” Repetir procedimiento. Siempre de abajo hacia arriba, barriendo. SIGUIENTE.
