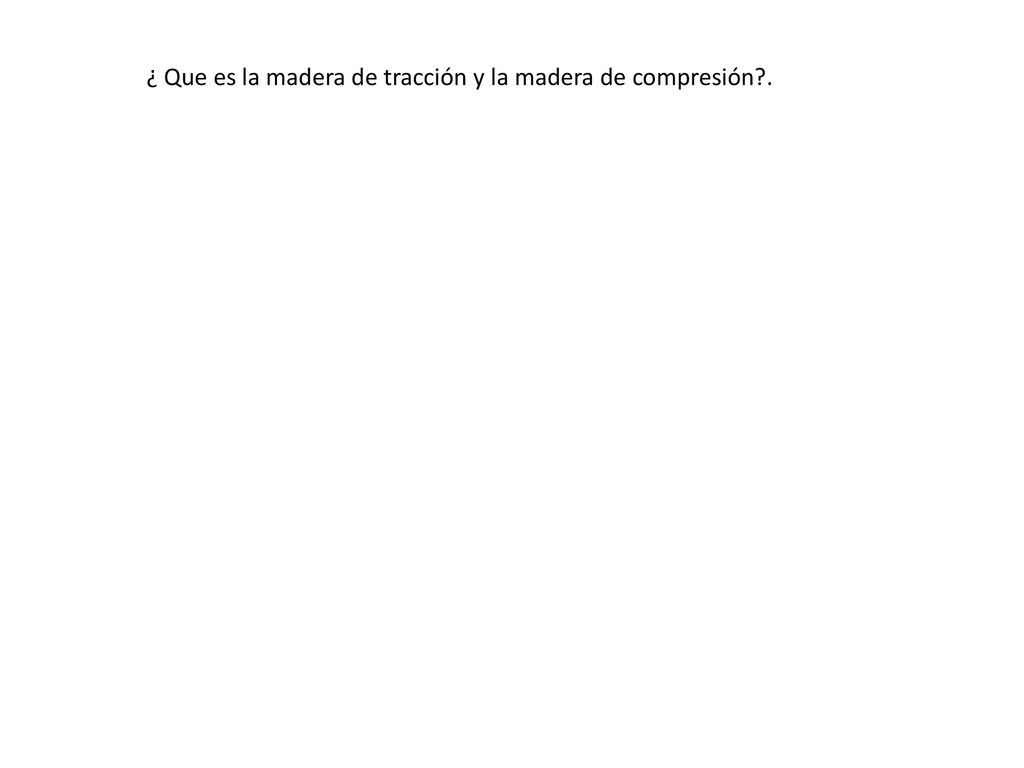

1 ¿ Que es la madera de tracción y la madera de compresión?.

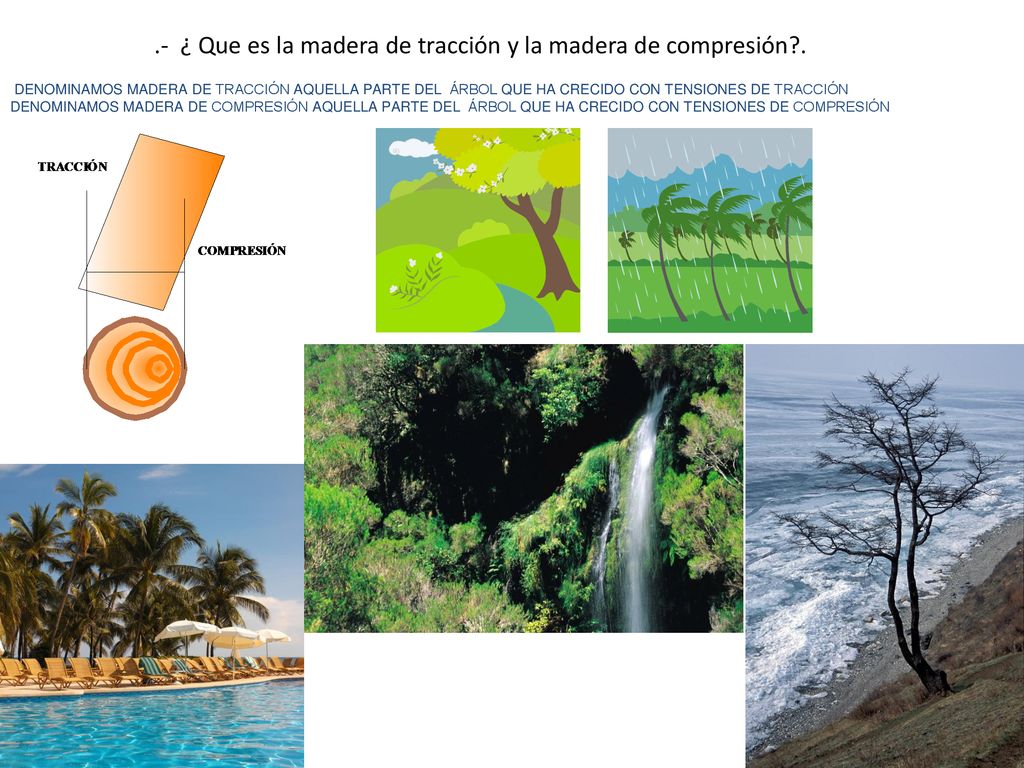

2 .- ¿ Que es la madera de tracción y la madera de compresión?.
DENOMINAMOS MADERA DE TRACCIÓN AQUELLA PARTE DEL ÁRBOL QUE HA CRECIDO CON TENSIONES DE TRACCIÓN DENOMINAMOS MADERA DE COMPRESIÓN AQUELLA PARTE DEL ÁRBOL QUE HA CRECIDO CON TENSIONES DE COMPRESIÓN

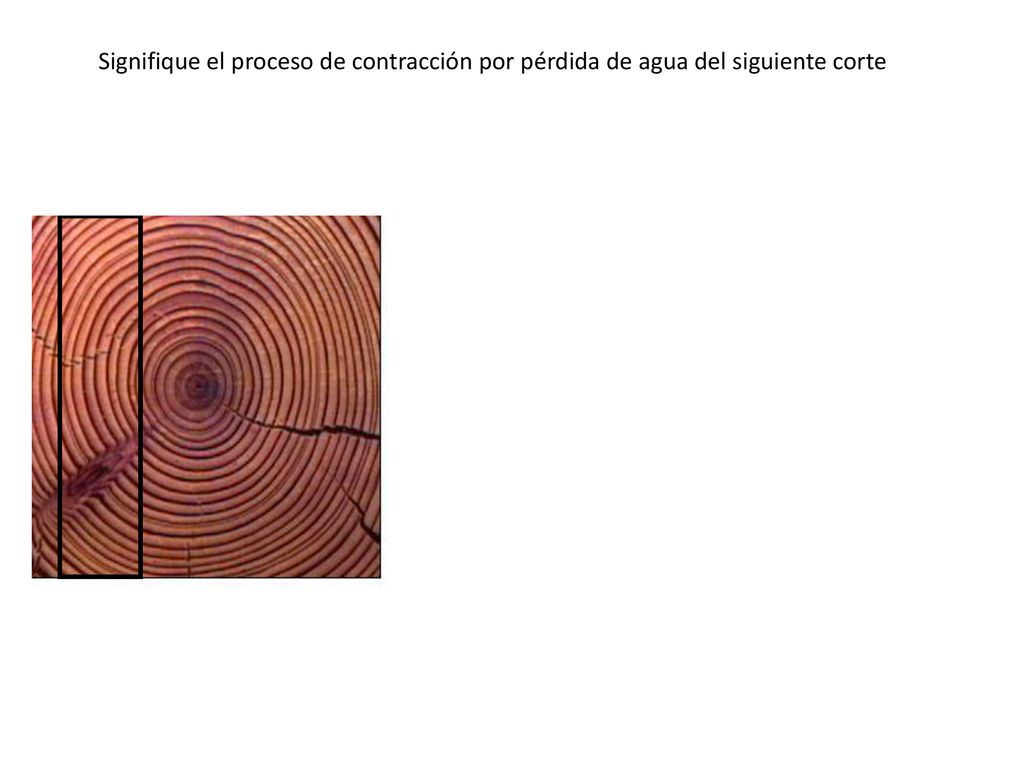

3 Signifique el proceso de contracción por pérdida de agua del siguiente corte

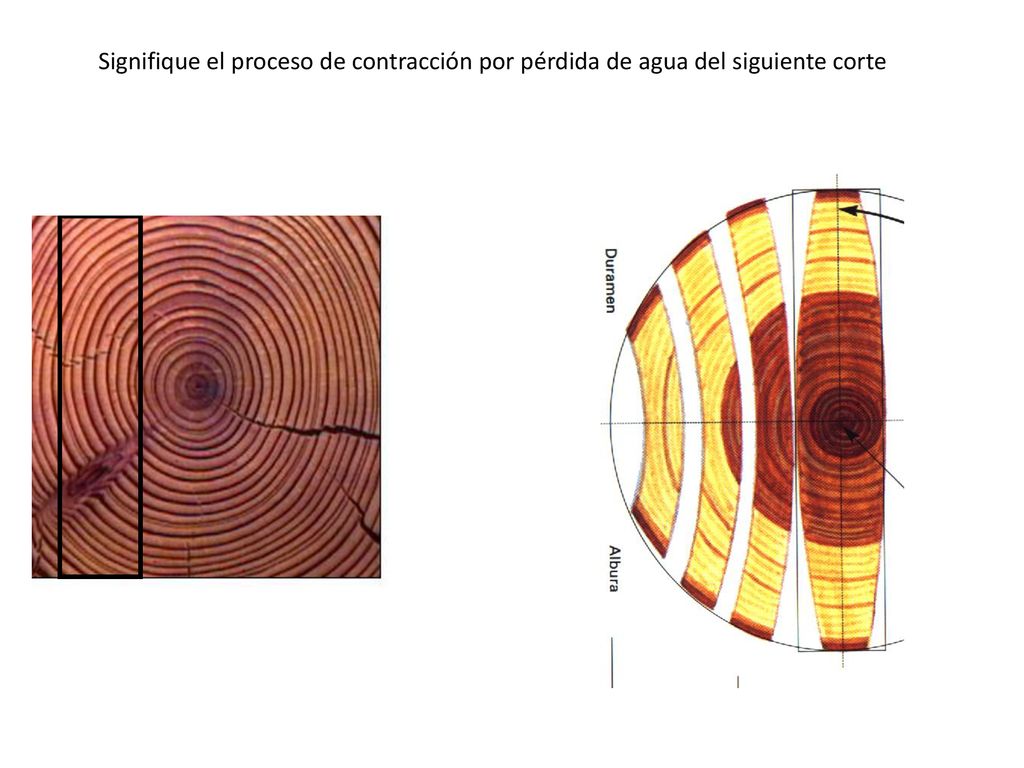

4 Signifique el proceso de contracción por pérdida de agua del siguiente corte

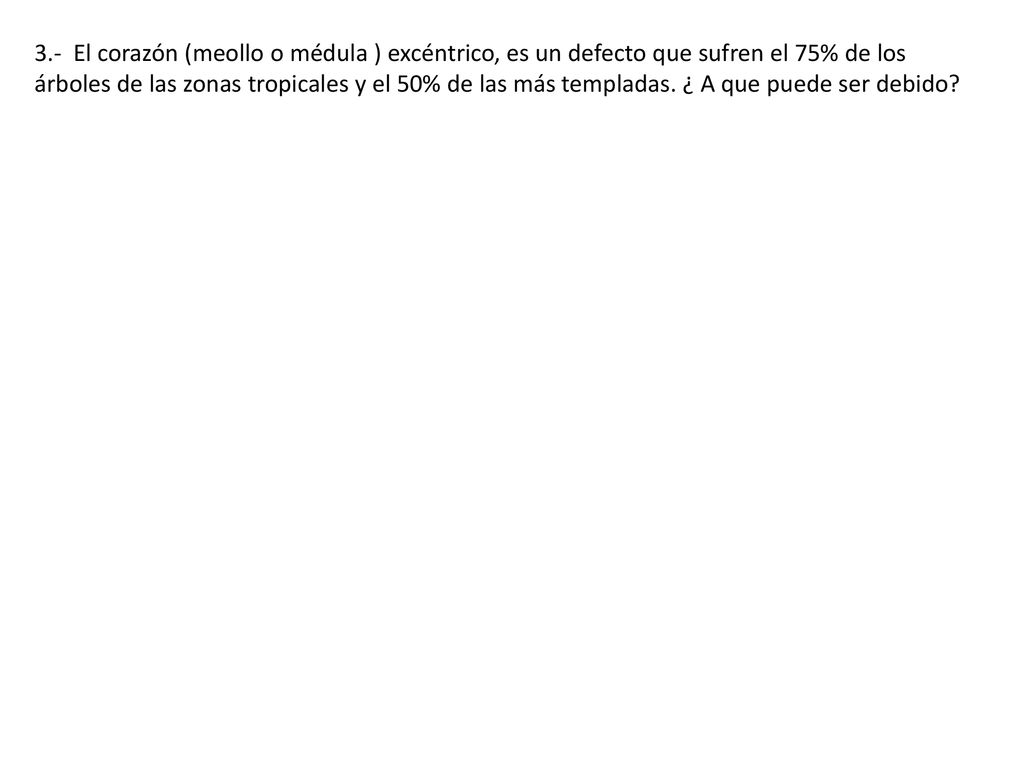

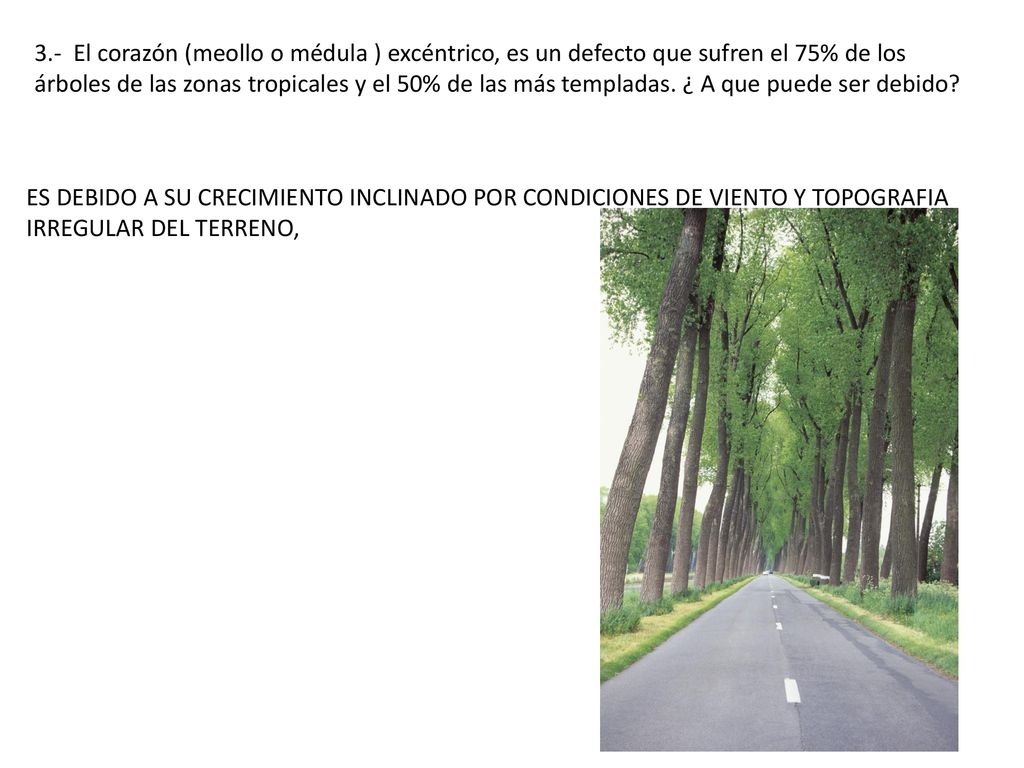

5 3.- El corazón (meollo o médula ) excéntrico, es un defecto que sufren el 75% de los árboles de las zonas tropicales y el 50% de las más templadas. ¿ A que puede ser debido?

6 3.- El corazón (meollo o médula ) excéntrico, es un defecto que sufren el 75% de los árboles de las zonas tropicales y el 50% de las más templadas. ¿ A que puede ser debido? ES DEBIDO A SU CRECIMIENTO INCLINADO POR CONDICIONES DE VIENTO Y TOPOGRAFIA IRREGULAR DEL TERRENO,

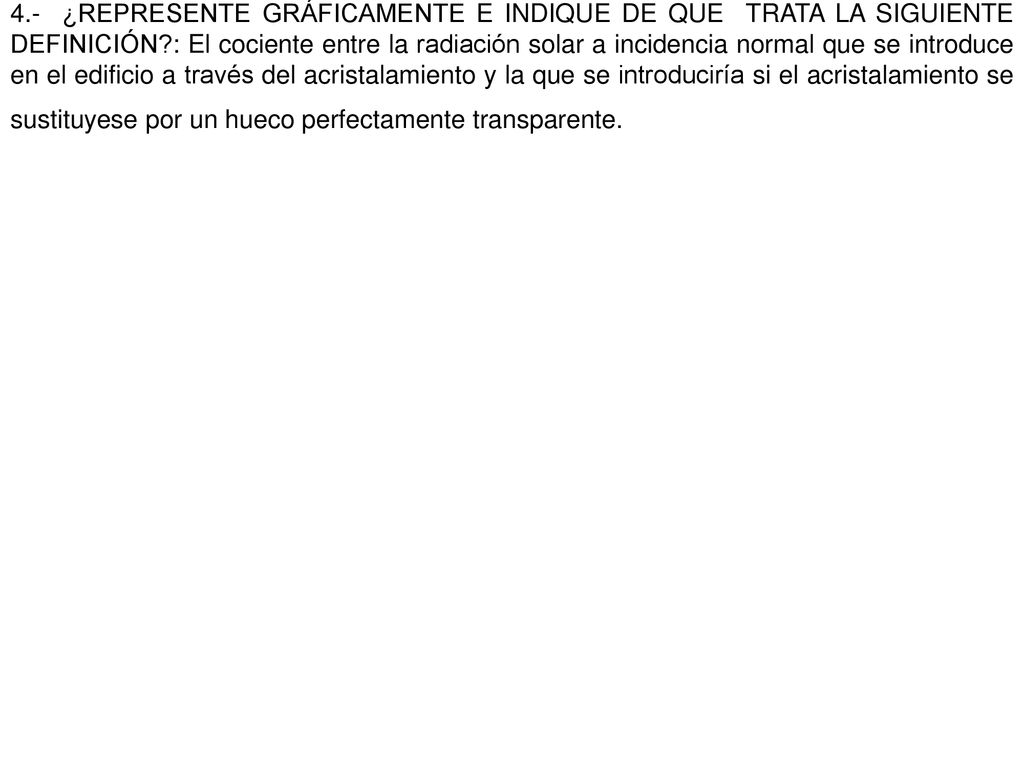

7 4.- ¿REPRESENTE GRÁFICAMENTE E INDIQUE DE QUE TRATA LA SIGUIENTE DEFINICIÓN?: El cociente entre la radiación solar a incidencia normal que se introduce en el edificio a través del acristalamiento y la que se introduciría si el acristalamiento se sustituyese por un hueco perfectamente transparente.

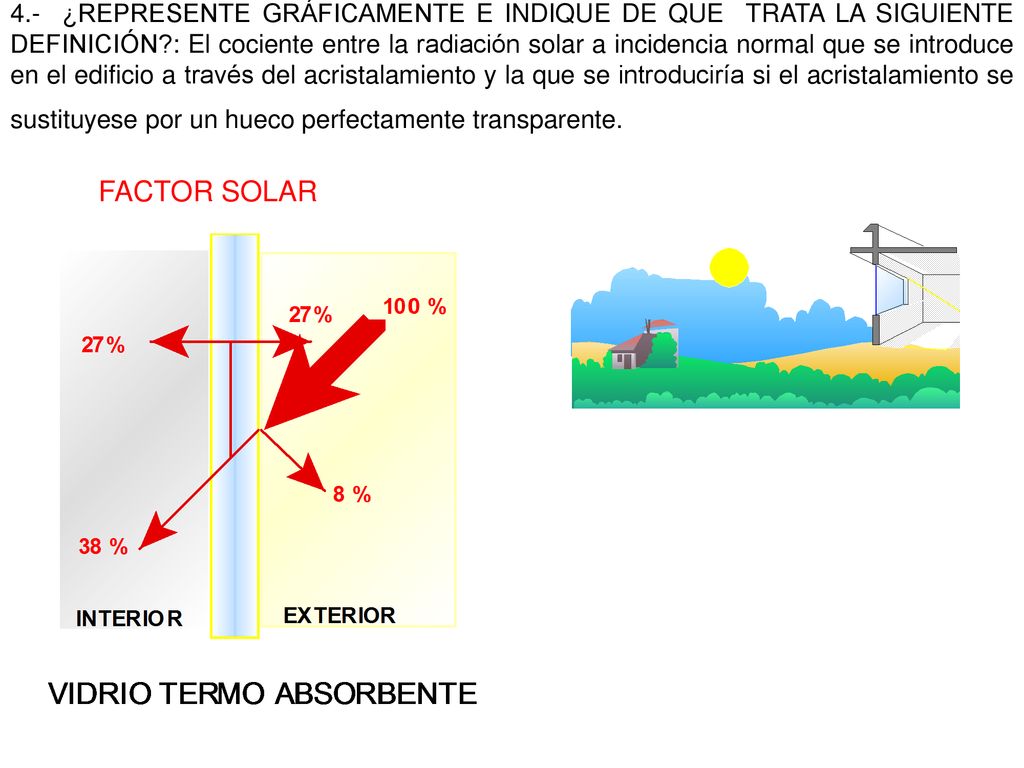

8 4.- ¿REPRESENTE GRÁFICAMENTE E INDIQUE DE QUE TRATA LA SIGUIENTE DEFINICIÓN?: El cociente entre la radiación solar a incidencia normal que se introduce en el edificio a través del acristalamiento y la que se introduciría si el acristalamiento se sustituyese por un hueco perfectamente transparente. FACTOR SOLAR

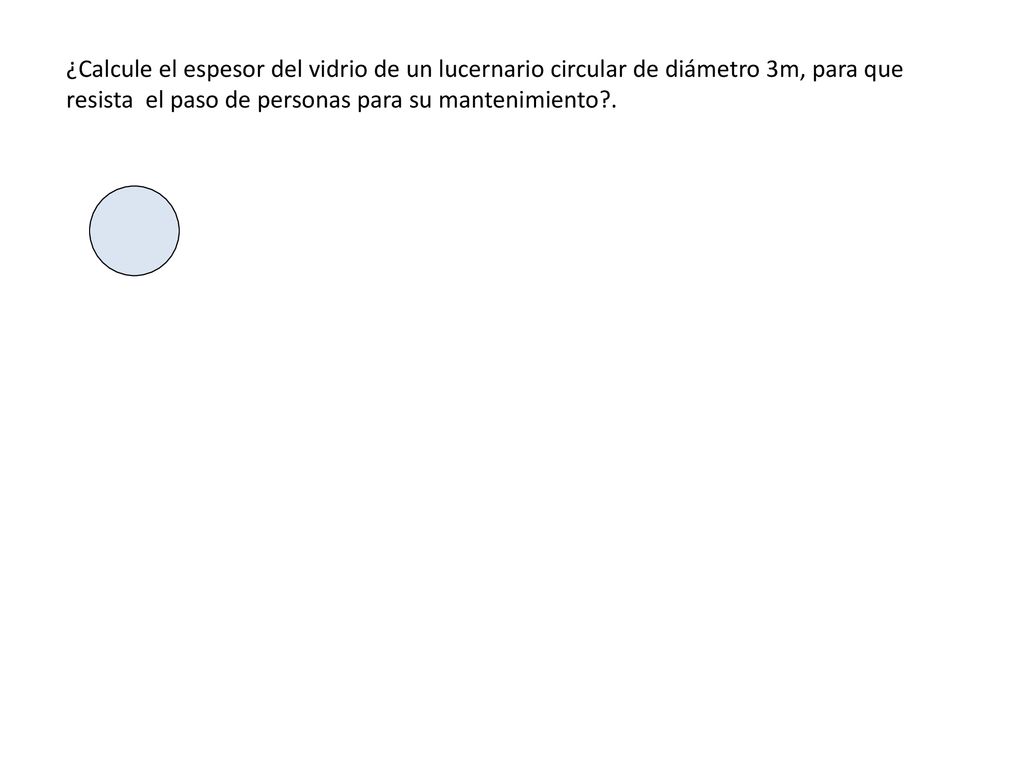

9 ¿Calcule el espesor del vidrio de un lucernario circular de diámetro 3m, para que resista el paso de personas para su mantenimiento?.

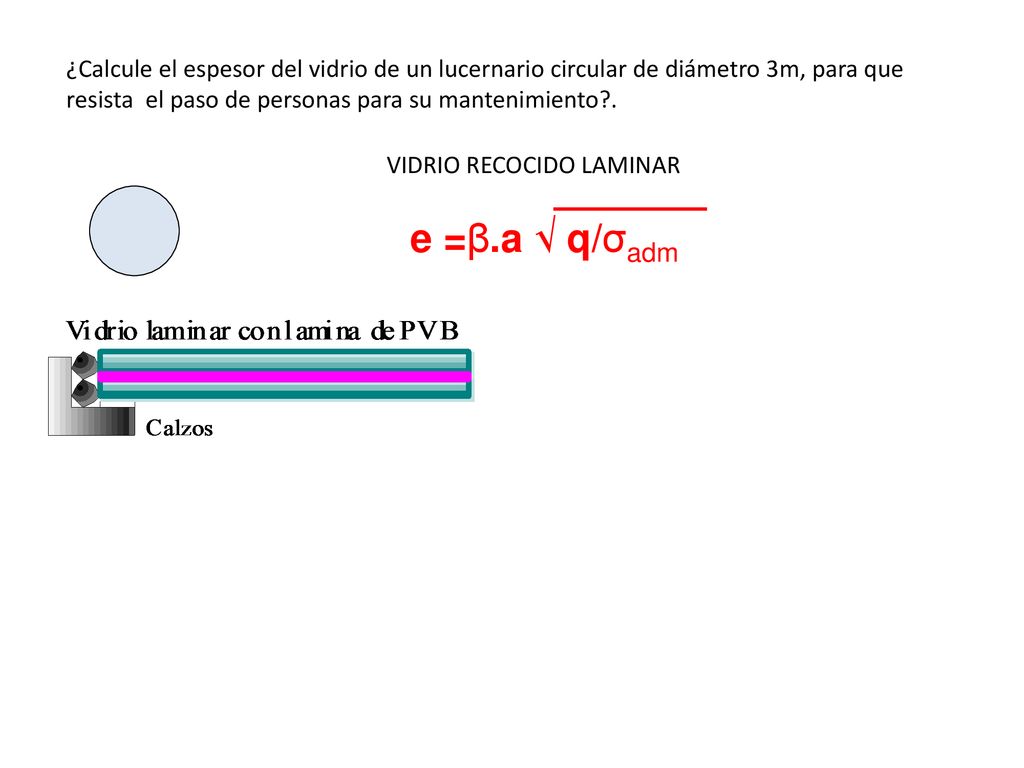

10 ¿Calcule el espesor del vidrio de un lucernario circular de diámetro 3m, para que resista el paso de personas para su mantenimiento?. VIDRIO RECOCIDO LAMINAR e =β.a √ q/σadm

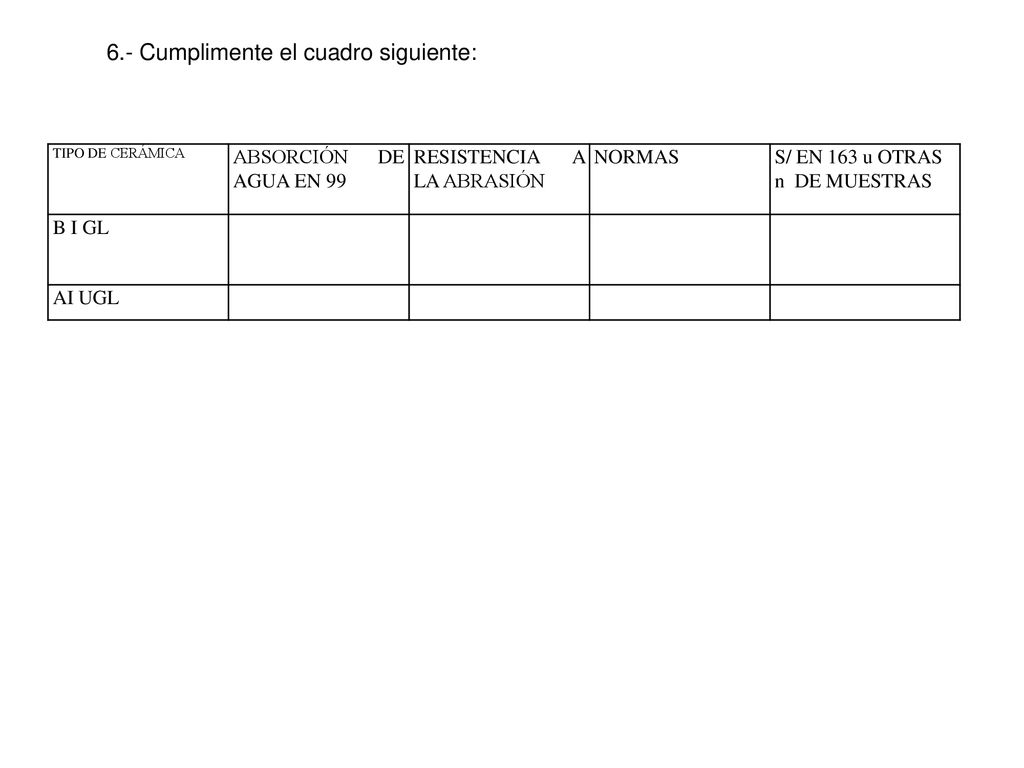

11 6.- Cumplimente el cuadro siguiente:
TIPO DE CERÁMICA ABSORCIÓN DE AGUA EN 99 RESISTENCIA A LA ABRASIÓN NORMAS S/ EN 163 u OTRAS n DE MUESTRAS B I GL AI UGL

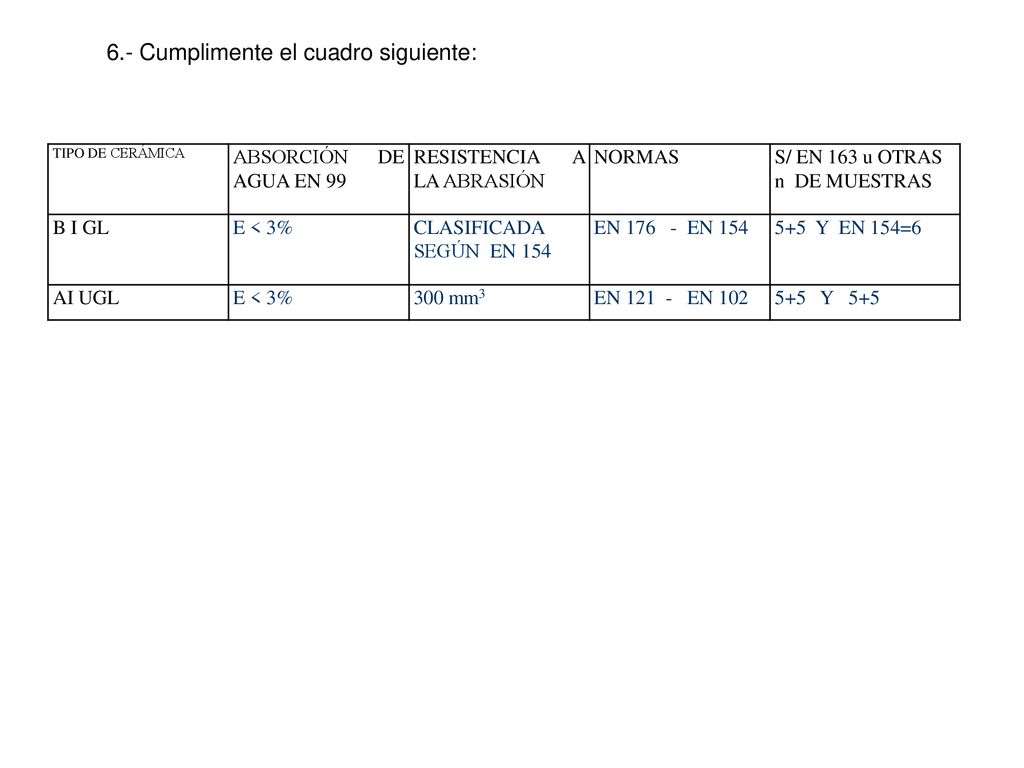

12 6.- Cumplimente el cuadro siguiente:
TIPO DE CERÁMICA ABSORCIÓN DE AGUA EN 99 RESISTENCIA A LA ABRASIÓN NORMAS S/ EN 163 u OTRAS n DE MUESTRAS B I GL E < 3% CLASIFICADA SEGÚN EN 154 EN EN 154 5+5 Y EN 154=6 AI UGL 300 mm3 EN EN 102 5+5 Y 5+5

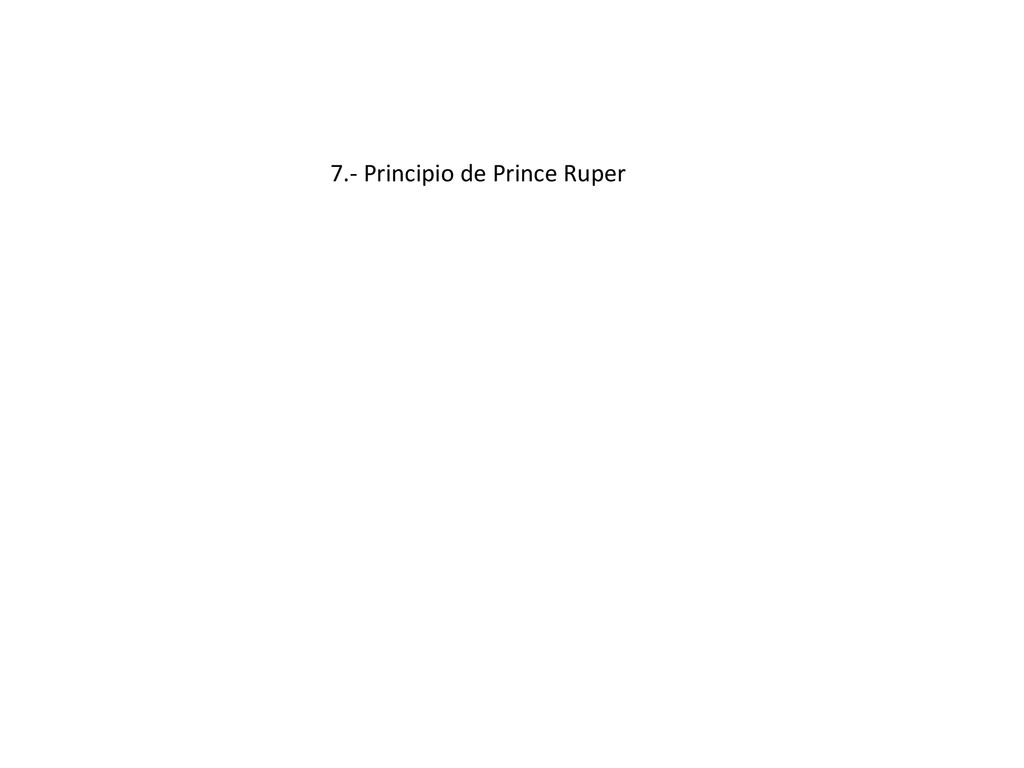

13 7.- Principio de Prince Ruper

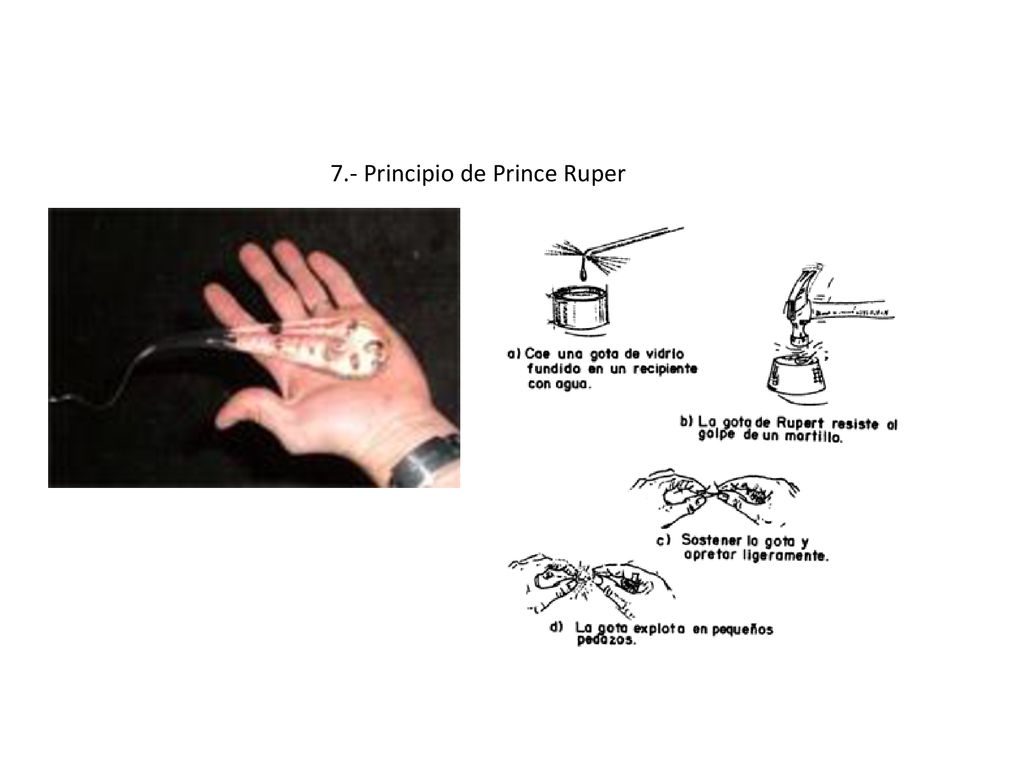

14 7.- Principio de Prince Ruper

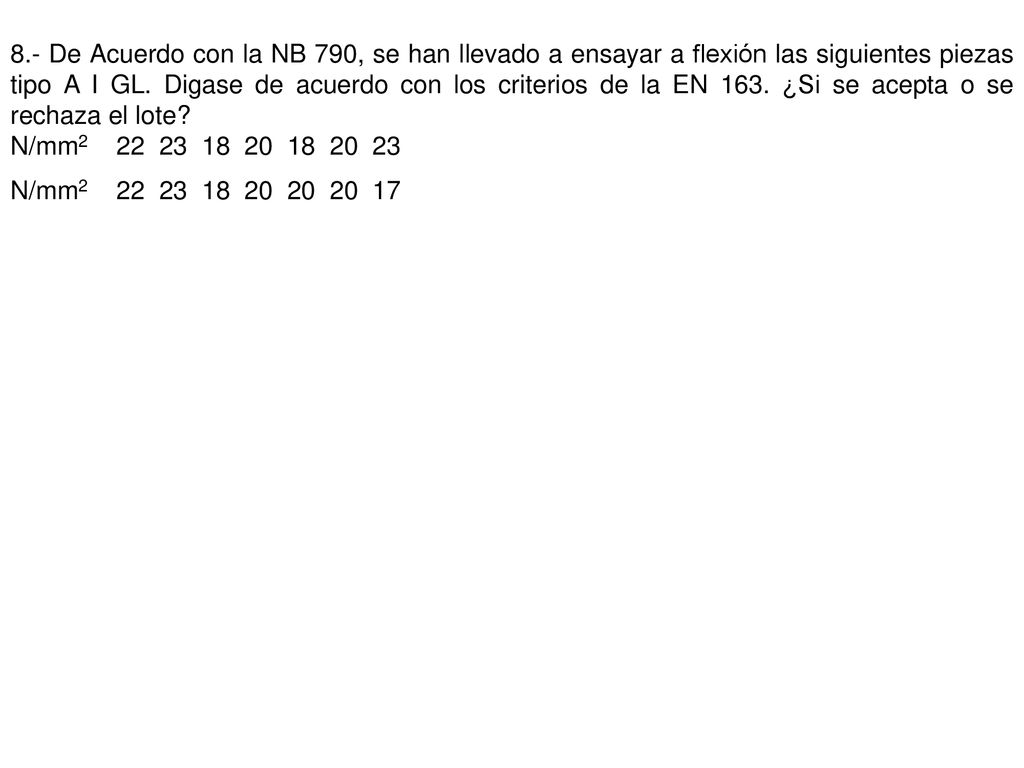

15 8.- De Acuerdo con la NB 790, se han llevado a ensayar a flexión las siguientes piezas tipo A I GL. Digase de acuerdo con los criterios de la EN 163. ¿Si se acepta o se rechaza el lote? N/mm N/mm

16 8.- De Acuerdo con la NB 790, se han llevado a ensayar a flexión las siguientes piezas tipo A I GL. Digase de acuerdo con los criterios de la EN 163. ¿Si se acepta o se rechaza el lote? N/mm N/mm

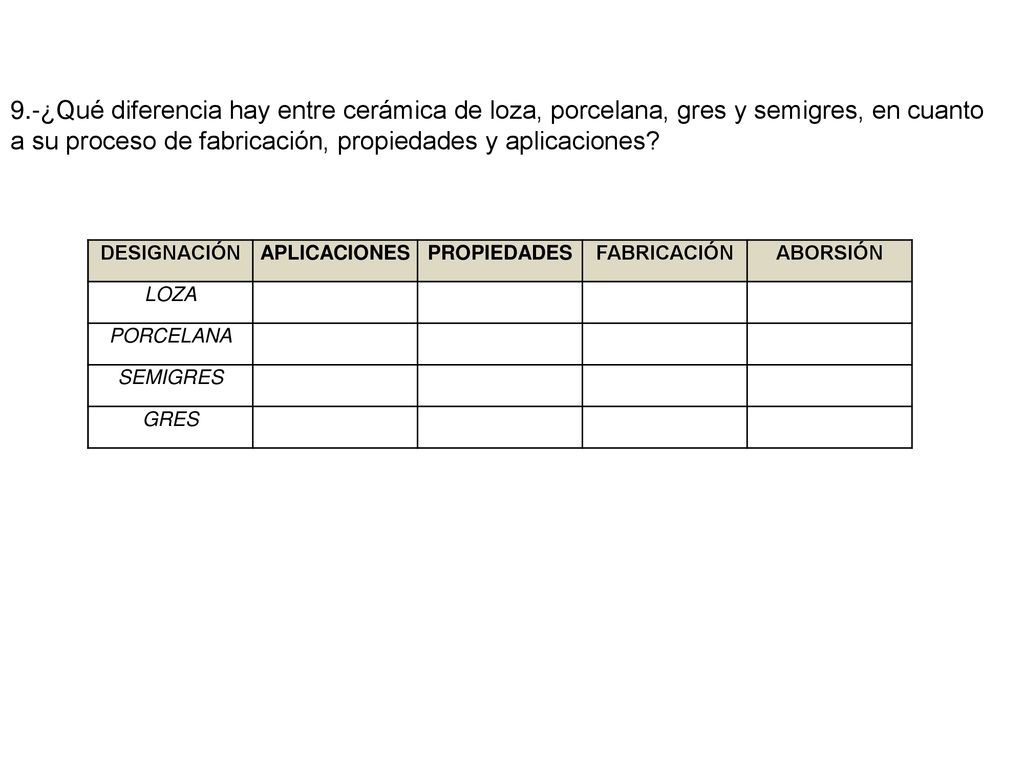

17 9.-¿Qué diferencia hay entre cerámica de loza, porcelana, gres y semigres, en cuanto a su proceso de fabricación, propiedades y aplicaciones? DESIGNACIÓN APLICACIONES PROPIEDADES FABRICACIÓN ABORSIÓN LOZA PORCELANA SEMIGRES GRES

18 9.-¿Qué diferencia hay entre cerámica de loza, porcelana, gres y semigres, en cuanto a su proceso de fabricación, propiedades y aplicaciones? DESIGNACIÓN APLICACIONES PROPIEDADES FABRICACIÓN ABORSIÓN LOZA PORCELANA SEMIGRES GRES

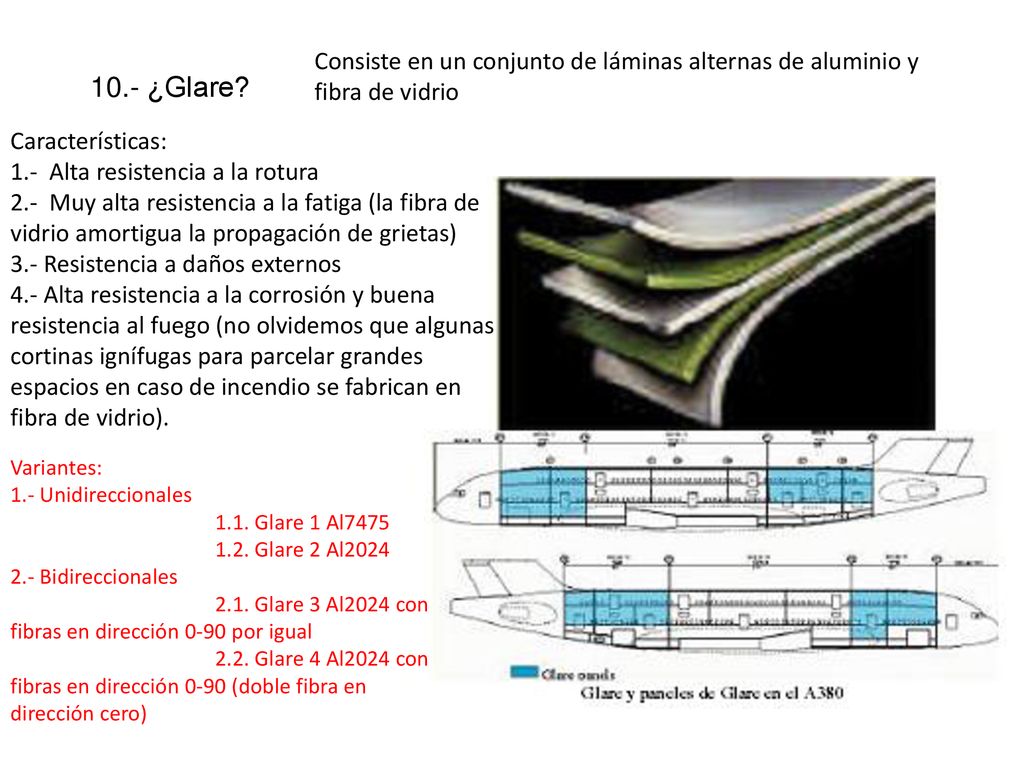

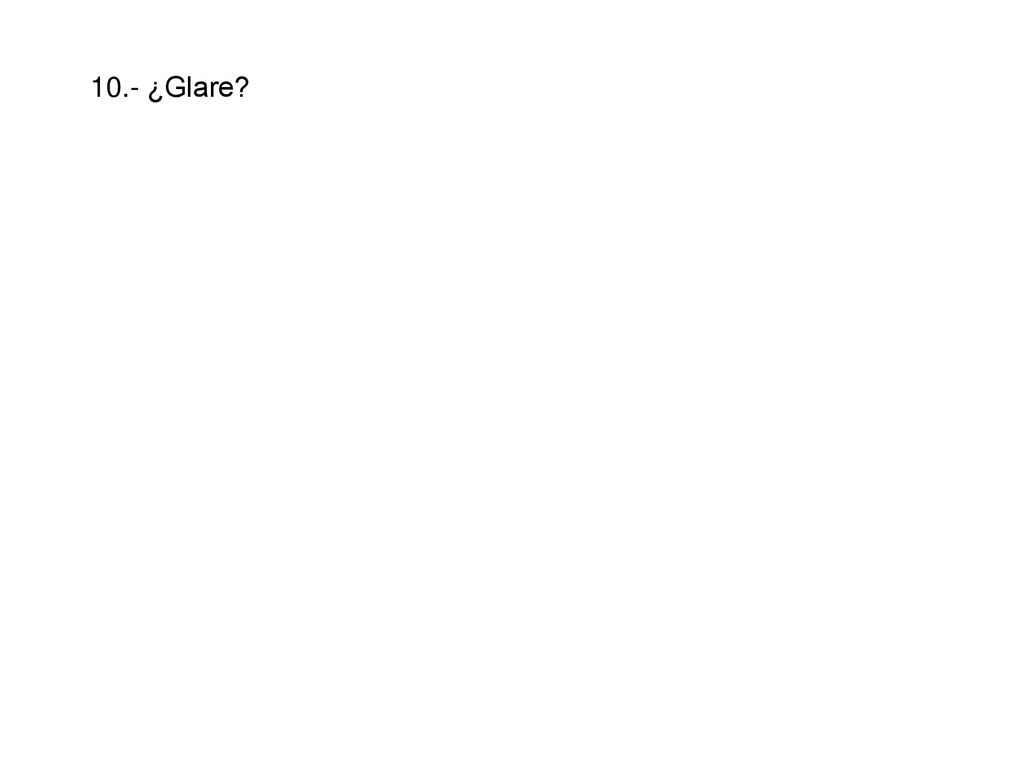

19 10.- ¿Glare?

20 Consiste en un conjunto de láminas alternas de aluminio y fibra de vidrio
10.- ¿Glare? Características: 1.- Alta resistencia a la rotura 2.- Muy alta resistencia a la fatiga (la fibra de vidrio amortigua la propagación de grietas) 3.- Resistencia a daños externos 4.- Alta resistencia a la corrosión y buena resistencia al fuego (no olvidemos que algunas cortinas ignífugas para parcelar grandes espacios en caso de incendio se fabrican en fibra de vidrio). Variantes: 1.- Unidireccionales 1.1. Glare 1 Al7475 1.2. Glare 2 Al2024 2.- Bidireccionales 2.1. Glare 3 Al2024 con fibras en dirección 0-90 por igual 2.2. Glare 4 Al2024 con fibras en dirección 0-90 (doble fibra en dirección cero)
