LA MADERA EN LA CONSTRUCCION

Presentación del tema: "LA MADERA EN LA CONSTRUCCION"— Transcripción de la presentación:

1 LA MADERA EN LA CONSTRUCCION
ANA BIONDI SHAW junio de 2015

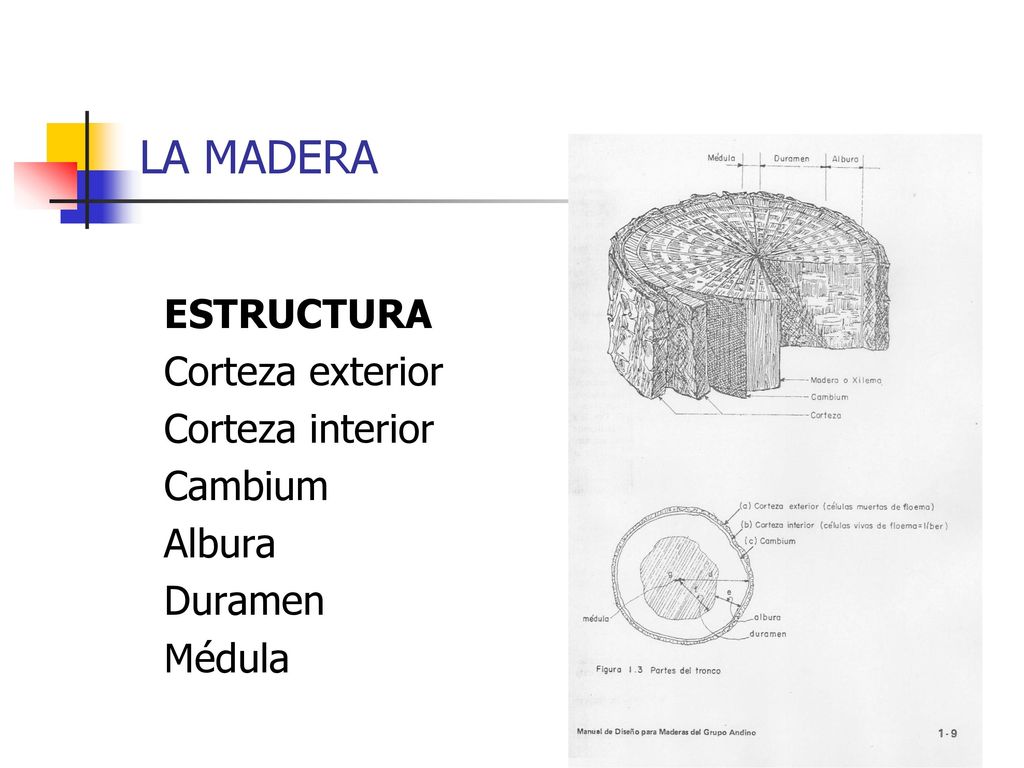

2 LA MADERA ESTRUCTURA Corteza exterior Corteza interior Cambium Albura
Duramen Médula

3 LA MADERA Corteza Exterior.-Protege el arbol formado por flema muerta
Corteza Interior.-conduce el alimento elaborado en las hojas hacia ramas,tronco y raices. Cambium.-Tejido entre la corteza interior y la madera. Forma celulas de madera hacia el interior y de floema hacia el exterior

4 LA MADERA La Madera o Xilema que es propiamente la parte maderable del tronco,en ella se distinguen: La Albura.-parte exterior que conduce el agua y las sales de las raices a las hojas.Parte activa del xilema El Duramen.-Parte inactiva,constituye el soporte del árbol,se forma por transformación de la albura en el tiempo. Médula.-Parte central del tronco constituida por tejido perenquemático.

5 LA MADERA CARACTERISTICAS FISICAS Contenido de Humedad agua libre
agua higroscópica agua de constitución Cambios Dimensionales

6 LA MADERA Estados de Humedad Verde.-pierde parte del agua libre
Seco.-Toda el agua libre y parte de la higroscópica Anhidro.-Toda el agua libre e higroscópica CH=peso húmedo-peso anhidro/peso anhidro peso anhidro es el peso secado al horno

7 LA MADERA Valores importantes del Contenido de humedad
PSF.-punto de saturación de las fibras CHE.-Punto de equilibrio con la Humedad Relativa El valor de PSF,varía entre 25% y 35% de acuerdo al tipo de madera.

8 LA MADERA Contenido de Humedad Punto de saturación PSF
Contenido de humedad de equilibrio CHE Cambios dimensionales – 6% al 20%

9 LA MADERA INFLUENCIA DEL SECADO

10 LA MADERA Densidad y Peso Específico
Varían con el contenido de humedad La usada es la llamada densidad básica peso seco/volumen verde Propiedades Térmicas Material aislante por excelencia

11 LA MADERA PROPIEDADES RESISTENTES

12 LA MADERA PROPIEDADES RESISTENTES Direcciones Longitudinal Tangencial
Radial

13 LA MADERA PROPIEDADES RESISTENTES Las principales son:
Compresión paralela al grano Compresión perpendicular al grano Flexión Tracción Corte paralelo al grano

14 LA MADERA Compresión Paralela al grano
Alta resistencia,limitada por el pandeo de las fibras.Si consideramos elementos a escala natural,el problema de pandeo surge en elementos cuya esbeltez es mayor a 10.La magnitud de este esfuerzo alcanza aproximadamente la mitad de la resistencia en tracción.

15 LA MADERA

16 LA MADERA Compresión Perpendicular al grano
Es bastante alta y no produce al inicio falla distinguible. Se considera como valor el correspondiente al límite elástico

17 ………………………………… . LA MADERA
Tracción La resistencia a la tracción paralela a la fibra ,si consideramos elementos sin defectos,resulta aproximadamente el doble de la de compresión. El valor típico es el correspondiente al esfuerzo de rotura ,bastante variable y de falla explosiva. La influencia de los defectos es grande en este caso,en escala real la resistencia puede ser alrededor de 15% de aquella del ensayo.

18 LA MADERA Curva : esfuerzo-deformación

19 LA MADERA Corte El corte o cizallamiento en la madera se produce por
flexión y puede ser perpendicular a la fibra o paralela a ésta siendo la primera bastante mayor(3 a 4 veces) Flexión La diferencia entre tracción y compresión paralela al grano define el comportamiento característico de las vigas de madera en flexión,las que fallan por Compresión,pero se rompen por tracción

20 LA MADERA ASERRADO Tangencial Radial Oblicuo Para elementos
estructurales el mejor es el corte radial.

21 LA MADERA SECADO Natural al aire más no al sol
Artificial Hornos especiales

22 LA MADERA Escuadría y Dimensiones
La escuadría se mide en pies cuadrados 1piex1piex1pulgada Dimensiones nominales Comercialización Dimensiones reales Diseño

23 LA MADERA

24 LA MADERA

25 LA MADERA USOS Acabados

26 LA MADERA USOS Estructuras

27 CASA DE MADERA Oxapampa Perú Casa de dos pisos típica de la zona

28 CASA DE MADERA Construcción típica del sur de Chile

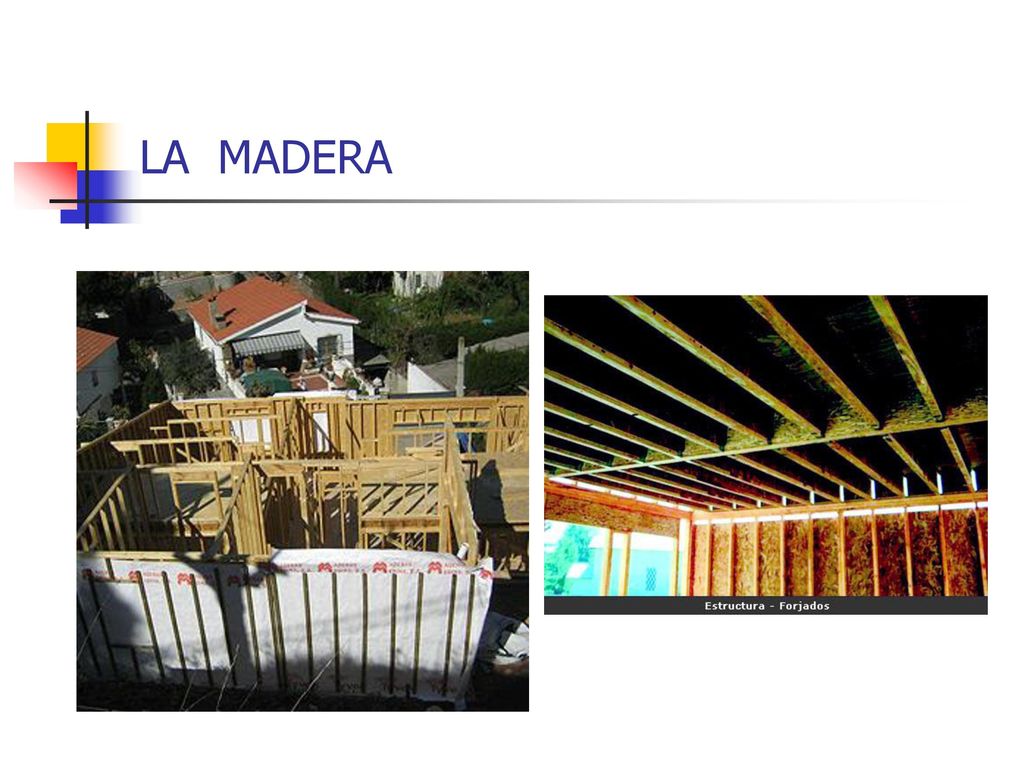

29 LA MADERA

30 EDIFICIOS EN MADERA El Edificio más alto en España
De paneles de madera laminados,con cinco pisos y nueve departamentos.

31 EDIFICIOS EN MADERA Edificio más alto en Australia
Construido en madera laminada,con diez pisos y 27 departamentos,es un edificio que ha causado y causará menor contaminación que otros materiales.

32 EDIFICIOS EN MADERA Proyecto en Londres
Se construirá en madera laminada y tiene 9 pisos

33 EDIFICIOS EN MADERA Torre Stadthaus El edificio ya construido
con 9 pisos.

34 CASA PREFABRICADA Casa prefabricada en Maryland USA

35 CASA PREFABRICADA

36 SALA DE ESTAR EN MADERA
