1

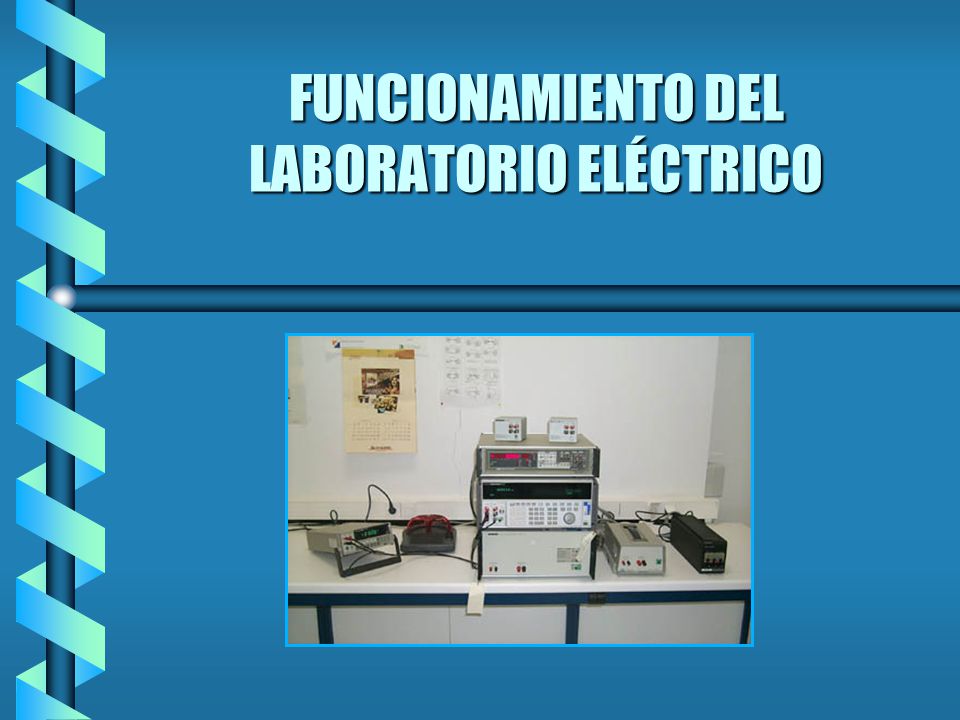

2 FUNCIONAMIENTO DEL LABORATORIO ELÉCTRICO

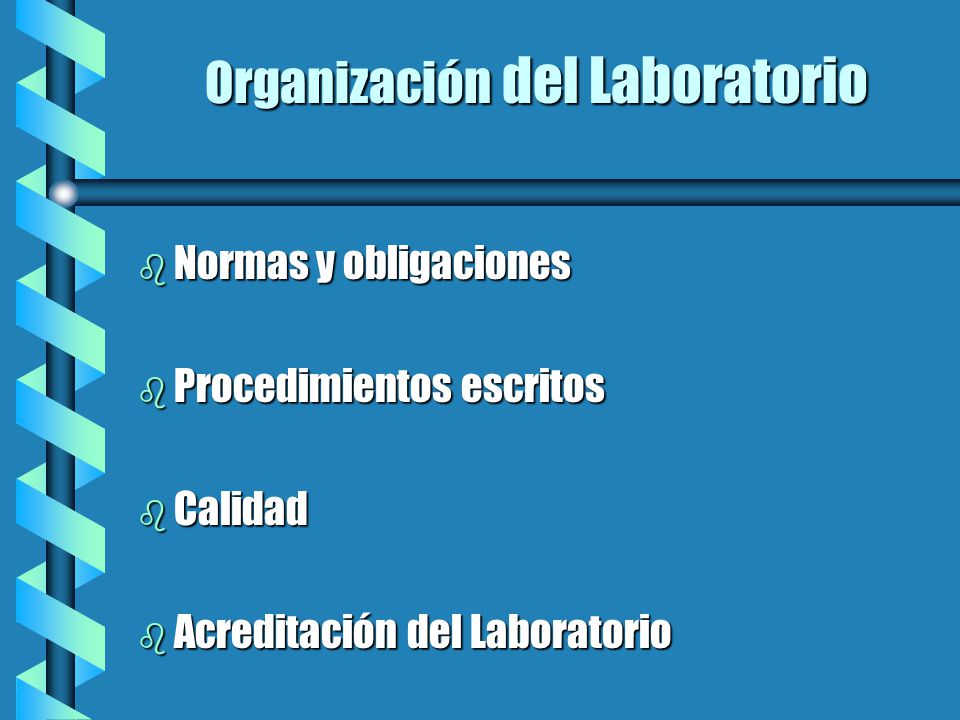

3 Organización del Laboratorio bNbNbNbNormas y obligaciones bPbPbPbProcedimientos escritos bCbCbCbCalidad bAbAbAbAcreditación del Laboratorio

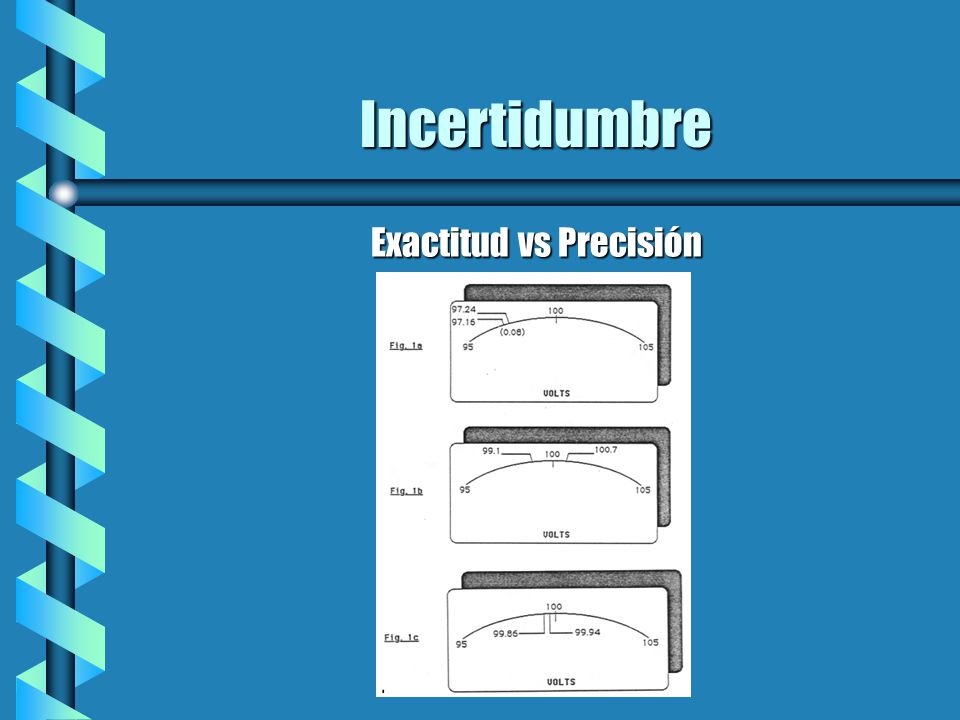

4 Incertidumbre Exactitud vs Precisión

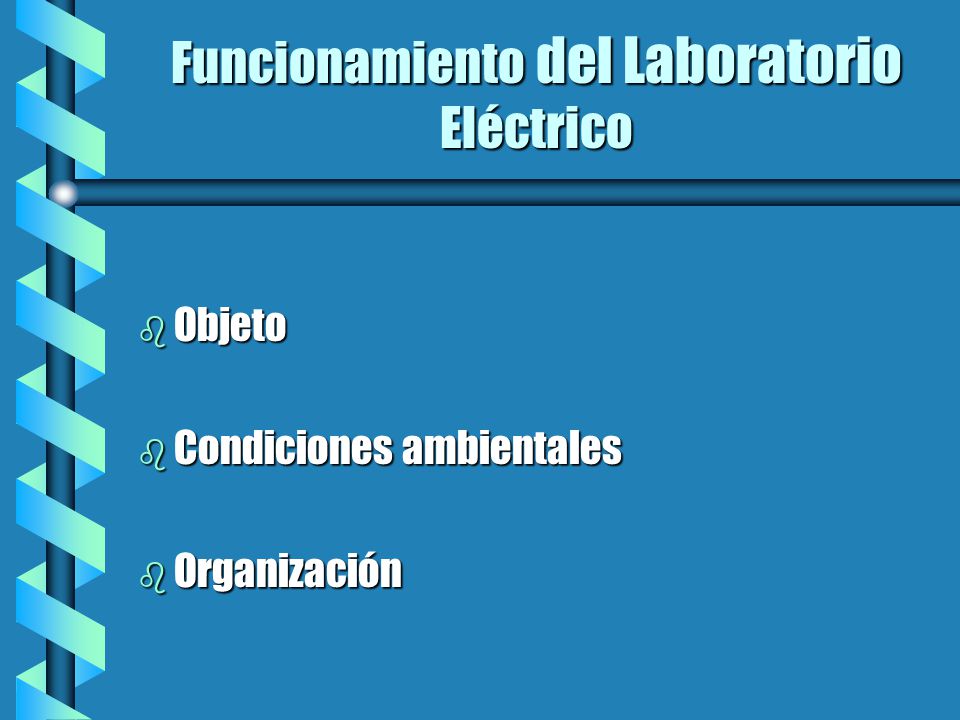

5 Funcionamiento del Laboratorio Eléctrico bObObObObjeto bCbCbCbCondiciones ambientales bObObObOrganización

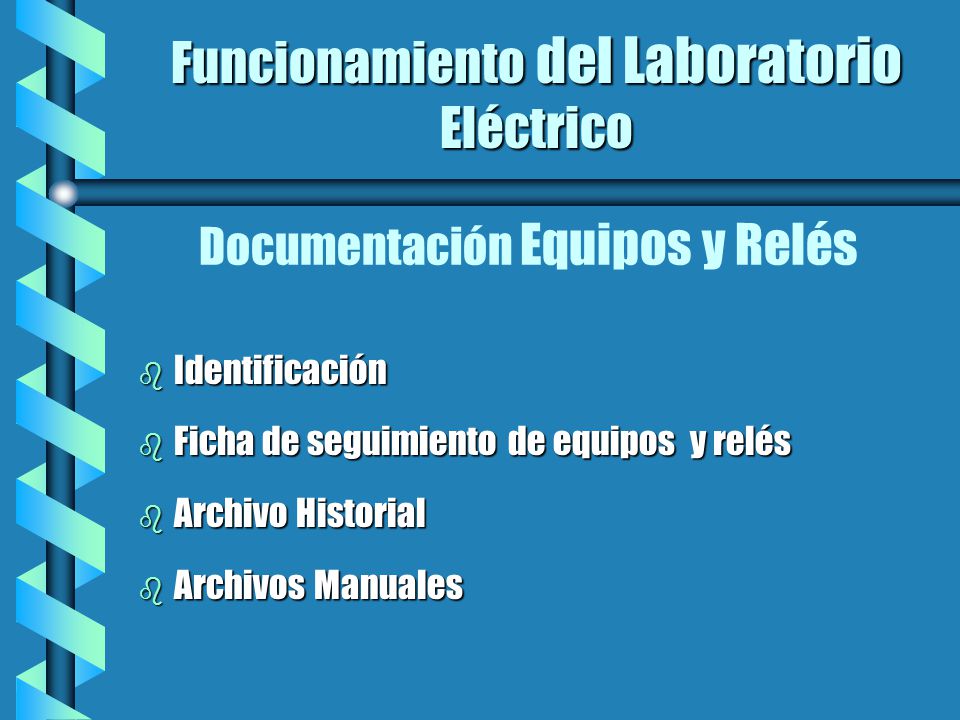

6 bIbIdentificación bFbFicha de seguimiento de equipos y relés bAbArchivo Historial bAbArchivos Manuales Documentación Equipos y Relés

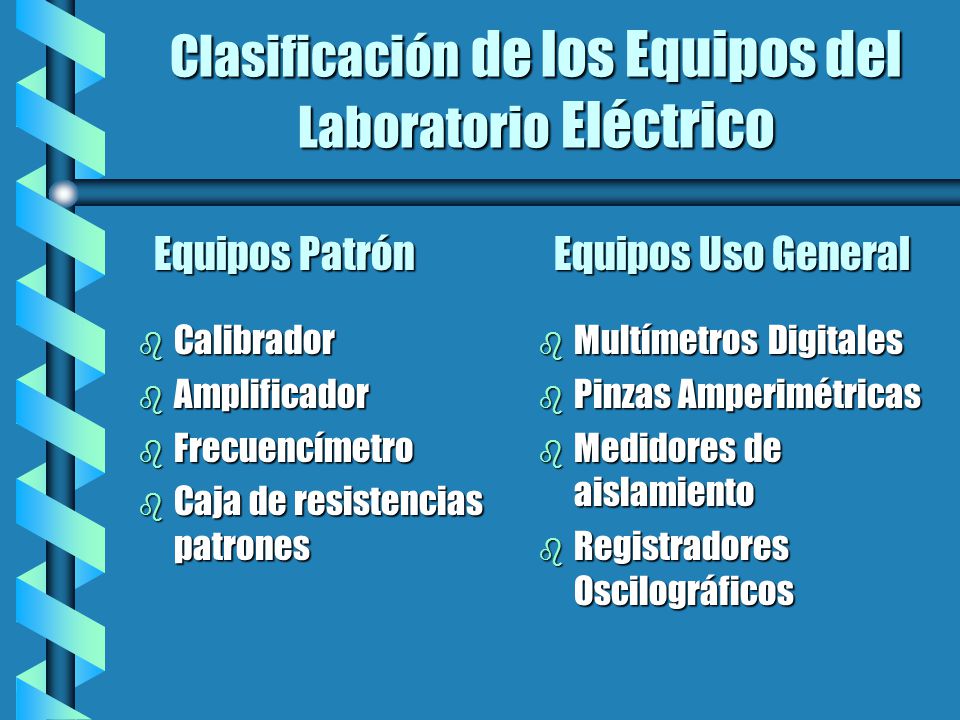

7 Clasificación de los Equipos del Laboratorio Eléctrico b Calibrador b Amplificador b Frecuencímetro b Caja de resistencias patrones b Multímetros Digitales b Pinzas Amperimétricas b Medidores de aislamiento b Registradores Oscilográficos Equipos P PP PatrónEquipos U UU Uso General

8 Identificación Equipos y Relés del Laboratorio bIbIbIbIdentificación de los Relés bIbIbIbIdentificación de los Relés y Equipos que no se pueden utilizar bIbIbIbIdentificación de los Equipos

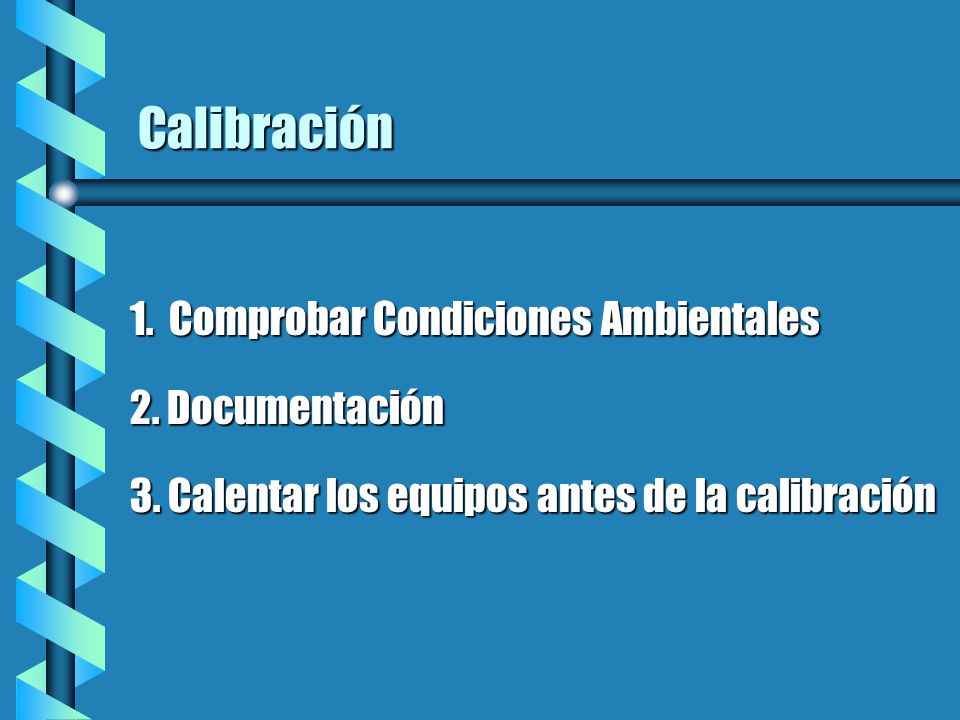

9 Calibración 1. Comprobar Condiciones Ambientales 2. Documentación 3. Calentar los equipos antes de la calibración

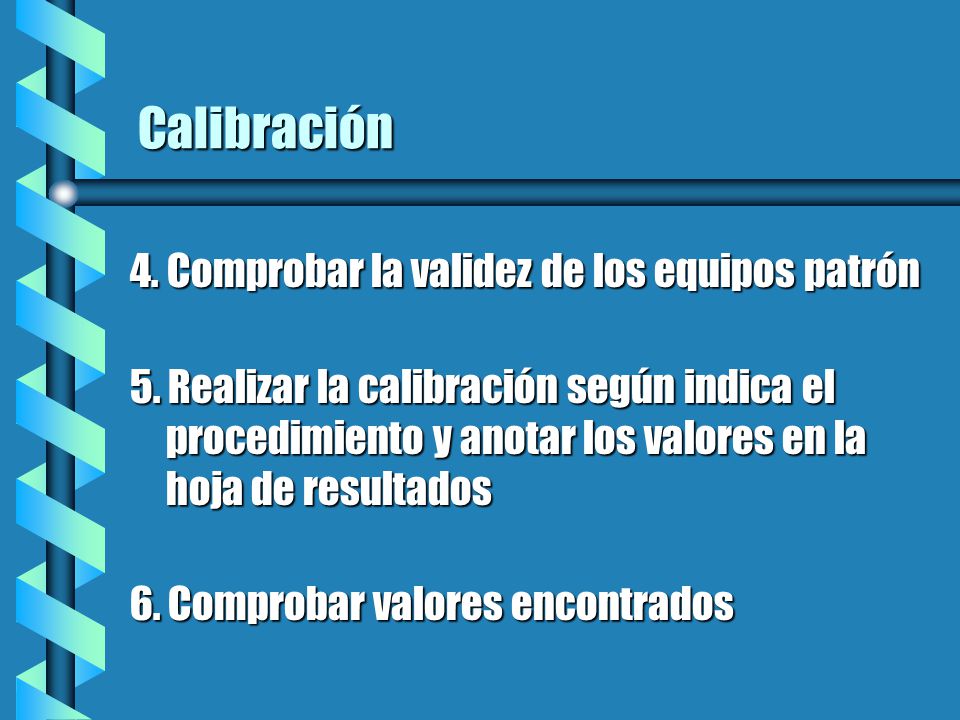

10 Calibración 4. Comprobar la validez de los equipos patrón 5. Realizar la calibración según indica el procedimiento y anotar los valores en la hoja de resultados 6. Comprobar valores encontrados

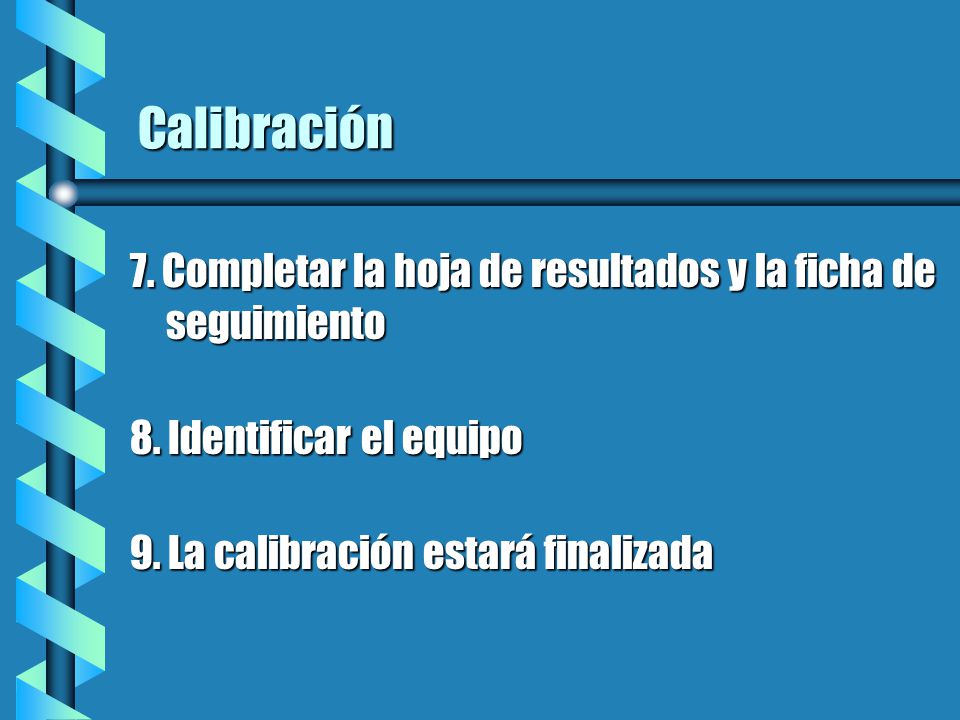

11 Calibración 7. Completar la hoja de resultados y la ficha de seguimiento 8. Identificar el equipo 9. La calibración estará finalizada

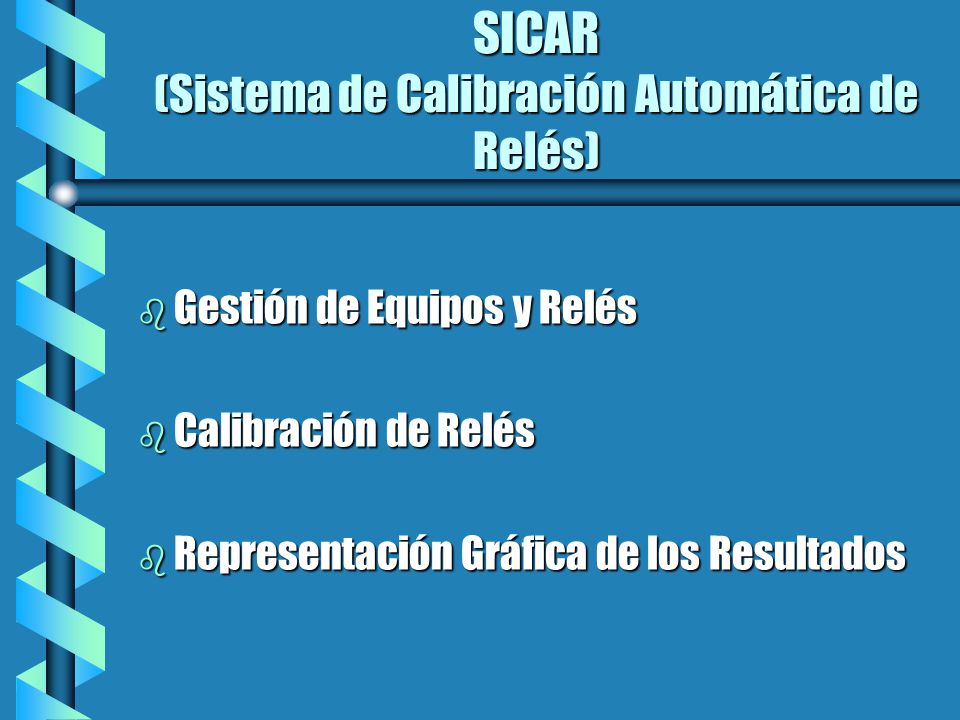

12 SICAR (Sistema de Calibración Automática de Relés) b Gestión de Equipos y Relés b Calibración de Relés b Representación Gráfica de los Resultados

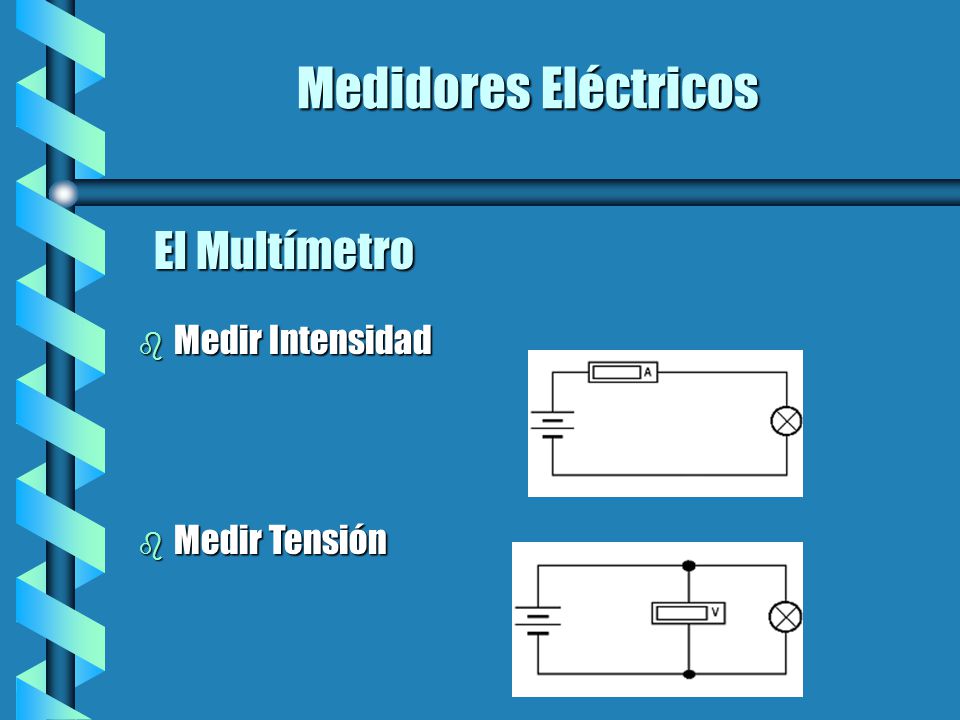

13 Medidores Eléctricos bMbMbMbMedir Intensidad El Multímetro bMbMbMbMedir Tensión
