Fusibles y Relés Scenic III 04/2009>2011

Presentación del tema: "Fusibles y Relés Scenic III 04/2009>2011"— Transcripción de la presentación:

1 Fusibles y Relés Scenic III 04/2009>2011
Para foroscenic.com de jesusmendavia

2 Para foroscenic.com de jesusmendavia

3 Para foroscenic.com de jesusmendavia

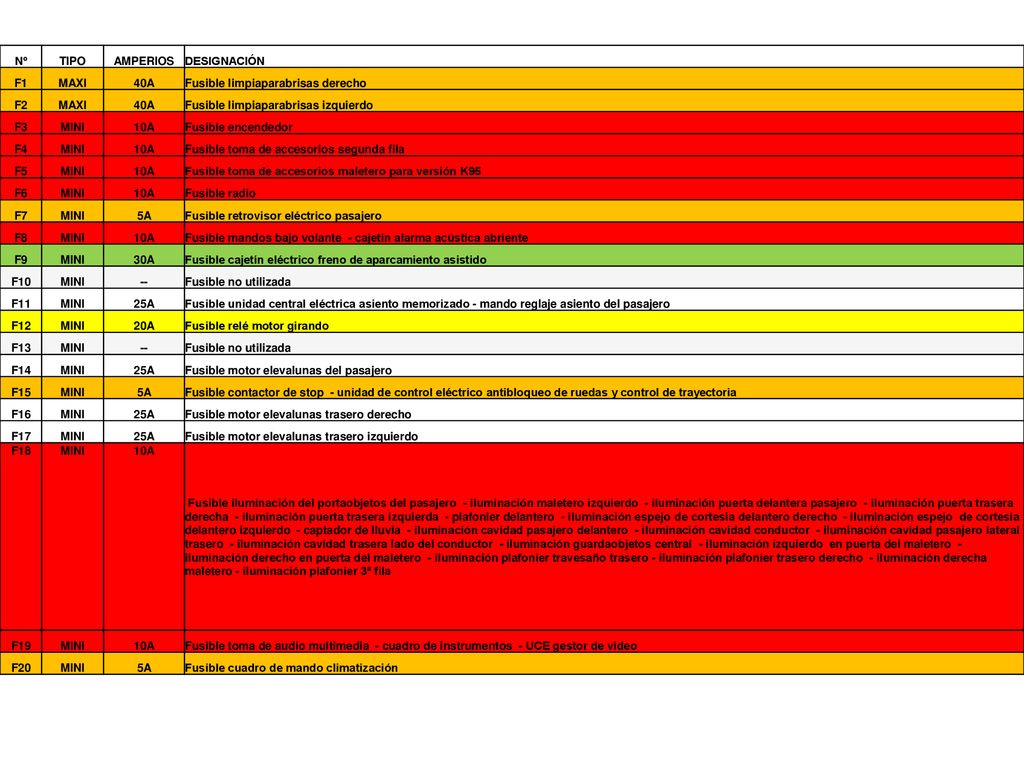

TIPO AMPERIOS DESIGNACIÓN F1 MAXI 40A Fusible limpiaparabrisas derecho F2 Fusible limpiaparabrisas izquierdo F3 MINI 10A Fusible encendedor F4 Fusible toma de accesorios segunda fila F5 Fusible toma de accesorios maletero para versión K95 F6 Fusible radio F7 5A Fusible retrovisor eléctrico pasajero F8 Fusible mandos bajo volante - cajetín alarma acústica abriente F9 30A Fusible cajetín eléctrico freno de aparcamiento asistido F10 -- Fusible no utilizada F11 25A Fusible unidad central eléctrica asiento memorizado - mando reglaje asiento del pasajero F12 20A Fusible relé motor girando F13 F14 Fusible motor elevalunas del pasajero F15 Fusible contactor de stop - unidad de control eléctrico antibloqueo de ruedas y control de trayectoria F16 Fusible motor elevalunas trasero derecho F17 Fusible motor elevalunas trasero izquierdo F18 Fusible iluminación del portaobjetos del pasajero - iluminación maletero izquierdo - iluminación puerta delantera pasajero - iluminación puerta trasera derecha - iluminación puerta trasera izquierda - plafonier delantero - iluminación espejo de cortesía delantero derecho - iluminación espejo de cortesía delantero izquierdo - captador de lluvia - iluminación cavidad pasajero delantero - iluminación cavidad conductor - iluminación cavidad pasajero lateral trasero - iluminación cavidad trasera lado del conductor - iluminación guardaobjetos central - iluminación izquierdo en puerta del maletero - iluminación derecho en puerta del maletero - iluminación plafonier travesaño trasero - iluminación plafonier trasero derecho - iluminación derecha maletero - iluminación plafonier 3ª fila F19 Fusible toma de audio multimedia - cuadro de instrumentos - UCE gestor de vídeo F20 Fusible cuadro de mando climatización Para foroscenic.com de jesusmendavia

4 Para foroscenic.com de jesusmendavia
MINI -- Fusible no utilizada F22 F23 20A Fusible módulo de conmutación toma de remolque F24 15A Fusible unidad de control eléctrico del habitáculo F25 F26 10A Fusible unidad central ayuda a la navegación - pantalla vídeo - cambiador CD - teclado multimedia - Calculador cámara trasera F27 Fusible radio - cajetín de mando paleta freno de aparcamiento asistido F28 F29 F30 F31 F32 30A Fusible unidad de control eléctrico multiplexada puerta del conductor F33 25A F34 F35 Fusible cuadro de instrumentos F36 Fusible toma de diagnóstico - relé bocina - unidad de control eléctrico alarma - alarma F37 F38 Fusible cajetín eléctrico freno de aparcamiento asistido F39 F40 MAXI 40A Fusible cuadro de instrumentos - módulo potencia grupo motoventilador climatización - toma de audio multimedia F41 Fusible techo solar F42 Fusible relé luneta térmica Para foroscenic.com de jesusmendavia

5 Para foroscenic.com de jesusmendavia

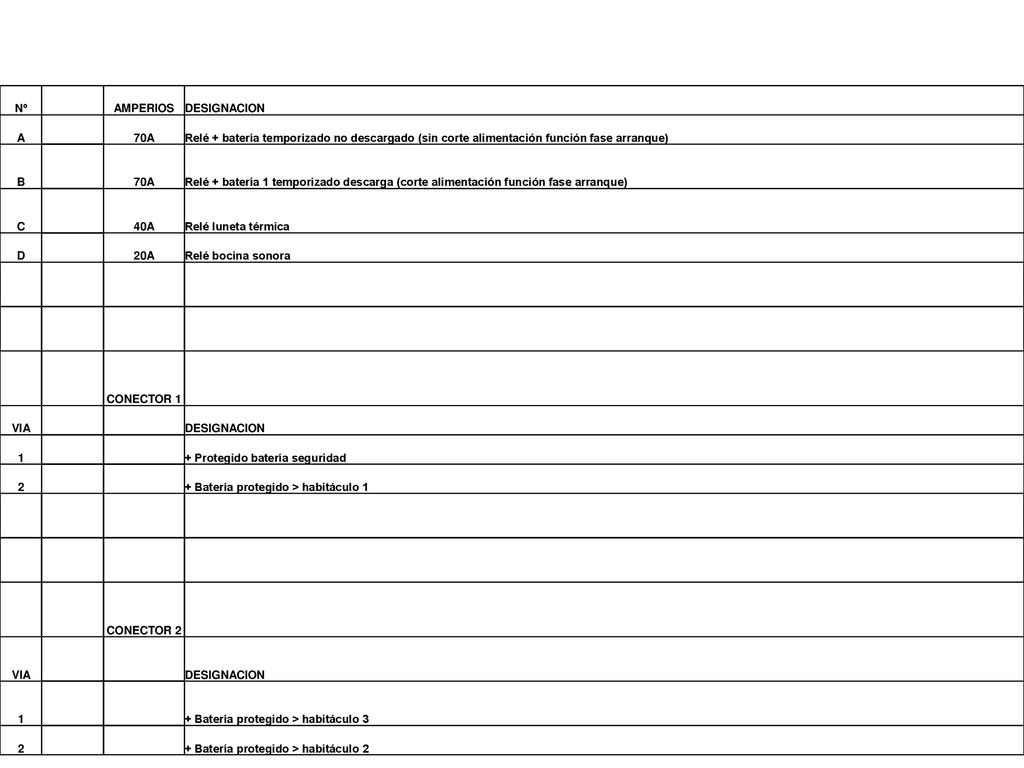

AMPERIOS DESIGNACION A 70A Relé + batería temporizado no descargado (sin corte alimentación función fase arranque) B Relé + batería 1 temporizado descarga (corte alimentación función fase arranque) C 40A Relé luneta térmica D 20A Relé bocina sonora CONECTOR 1 VIA 1 + Protegido batería seguridad 2 + Batería protegido > habitáculo 1 CONECTOR 2 + Batería protegido > habitáculo 3 + Batería protegido > habitáculo 2 Para foroscenic.com de jesusmendavia
