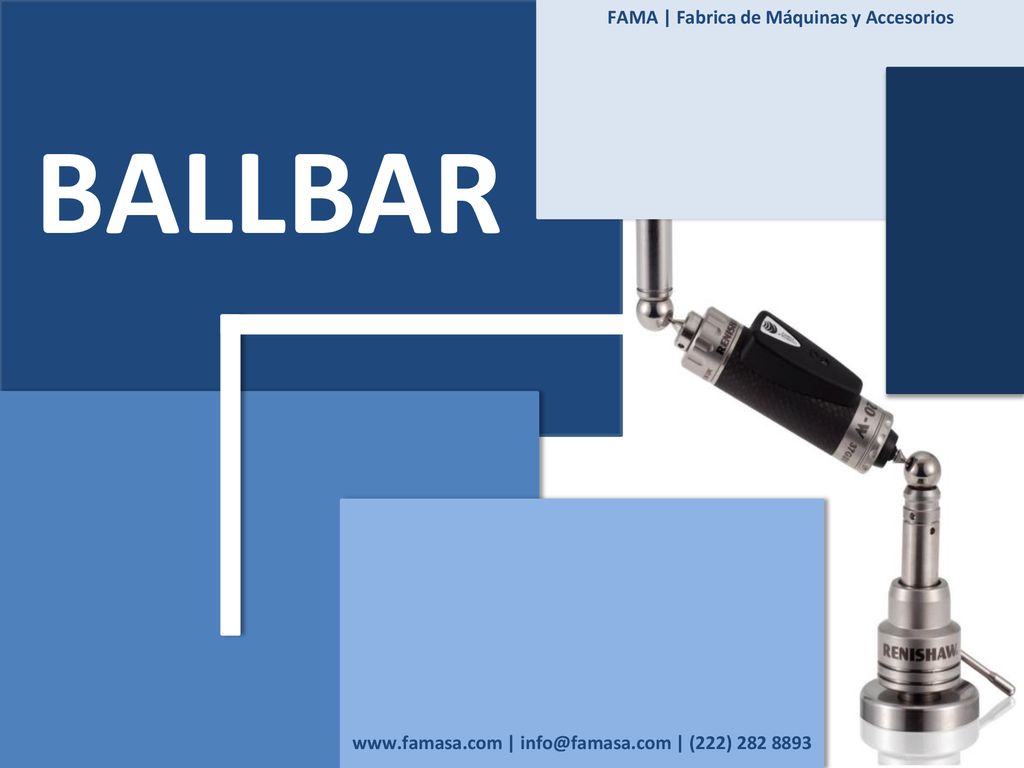

BALLBAR FAMA | Fabrica de Máquinas y Accesorios

Presentación del tema: "BALLBAR FAMA | Fabrica de Máquinas y Accesorios"— Transcripción de la presentación:

1 BALLBAR FAMA | Fabrica de Máquinas y Accesorios
| | (222)

2 FAMA | Fabrica de Máquinas y Accesorios

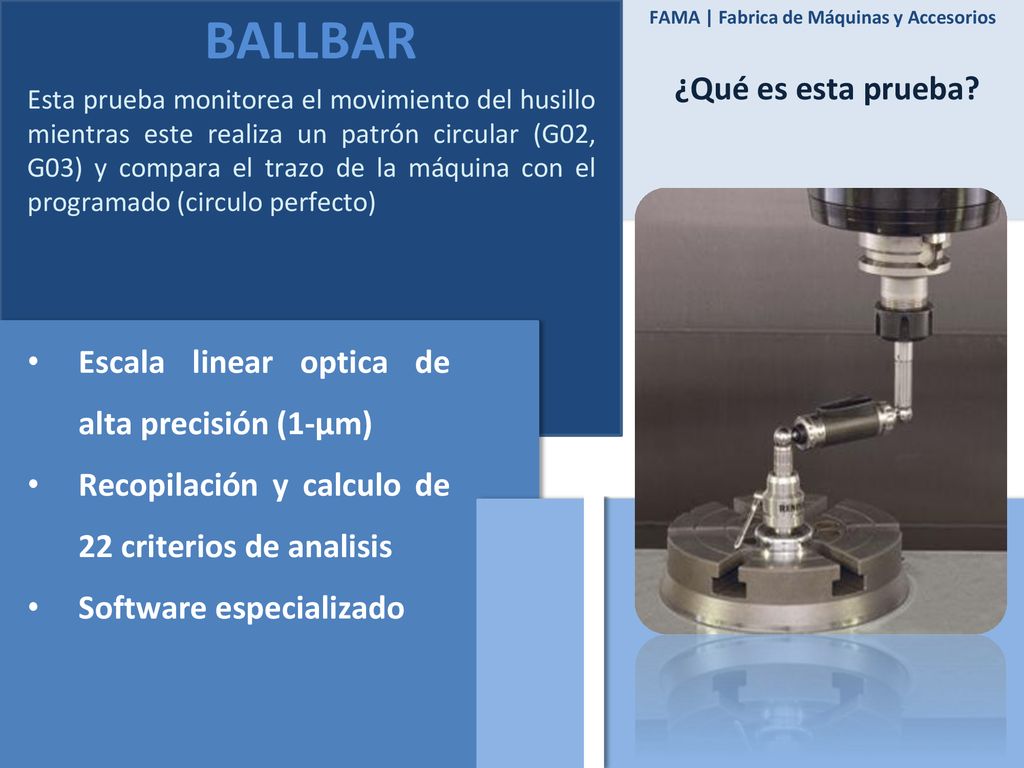

BALLBAR FAMA | Fabrica de Máquinas y Accesorios ¿Qué es esta prueba? Esta prueba monitorea el movimiento del husillo mientras este realiza un patrón circular (G02, G03) y compara el trazo de la máquina con el programado (circulo perfecto) Escala linear optica de alta precisión (1-µm) Recopilación y calculo de 22 criterios de analisis Software especializado

3 FAMA | Fabrica de Máquinas y Accesorios

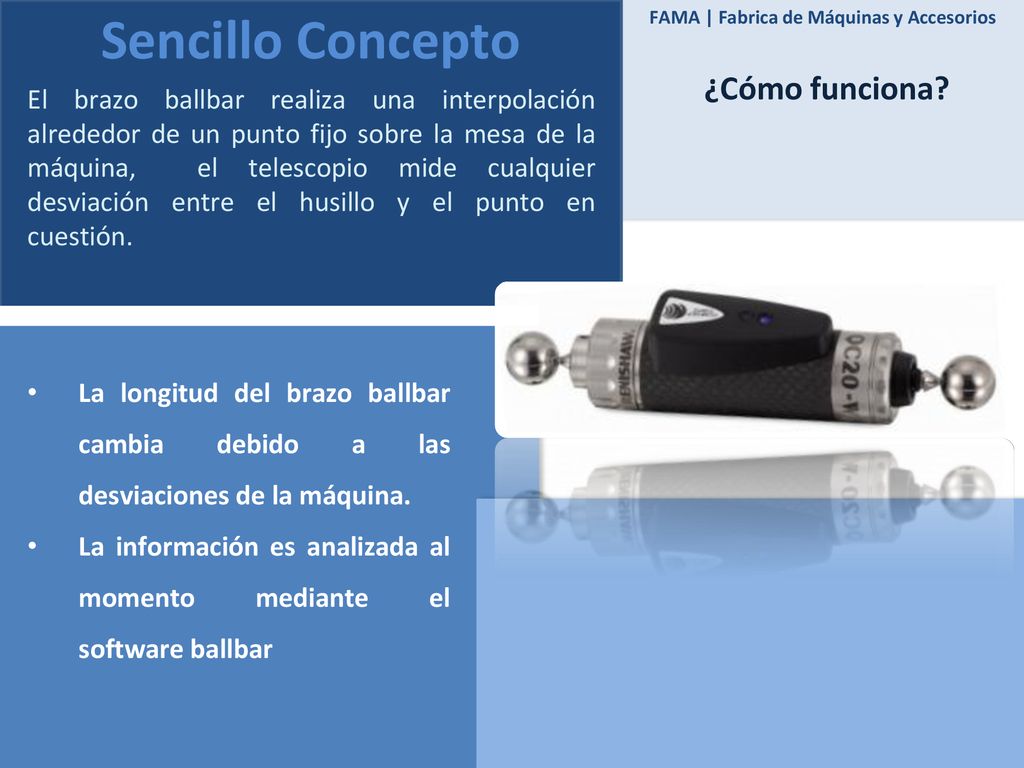

Sencillo Concepto FAMA | Fabrica de Máquinas y Accesorios ¿Cómo funciona? El brazo ballbar realiza una interpolación alrededor de un punto fijo sobre la mesa de la máquina, el telescopio mide cualquier desviación entre el husillo y el punto en cuestión. La longitud del brazo ballbar cambia debido a las desviaciones de la máquina. La información es analizada al momento mediante el software ballbar

4 FAMA | Fabrica de Máquinas y Accesorios

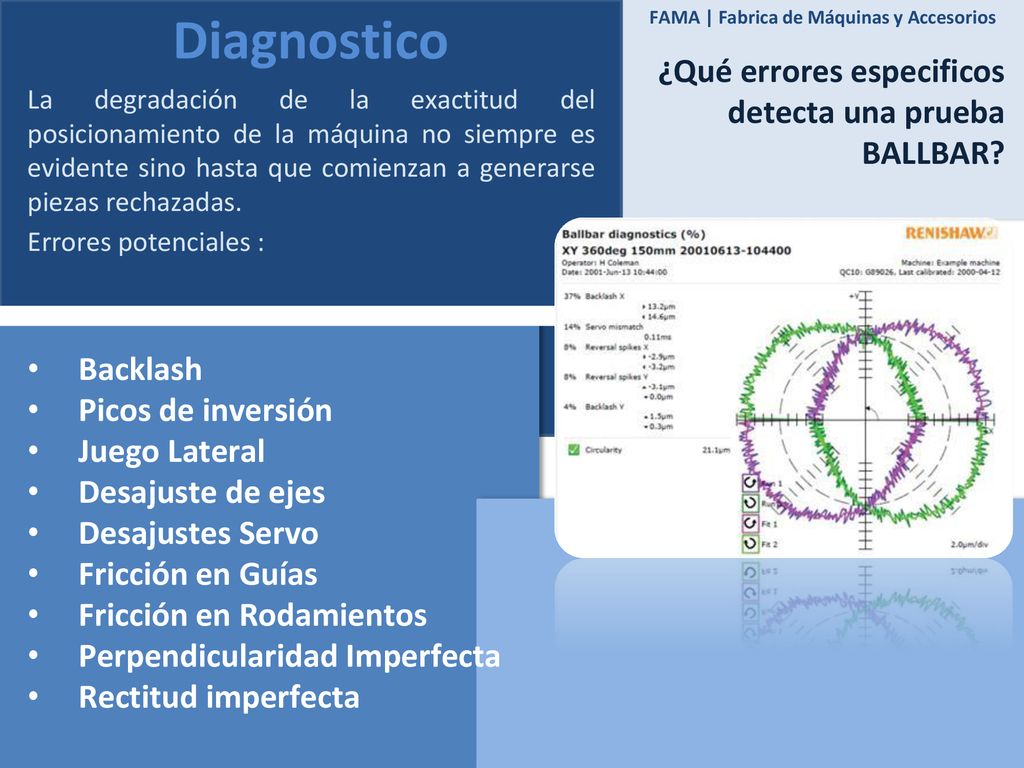

Diagnostico FAMA | Fabrica de Máquinas y Accesorios ¿Qué errores especificos detecta una prueba BALLBAR? La degradación de la exactitud del posicionamiento de la máquina no siempre es evidente sino hasta que comienzan a generarse piezas rechazadas. Errores potenciales : Backlash Picos de inversión Juego Lateral Desajuste de ejes Desajustes Servo Fricción en Guías Fricción en Rodamientos Perpendicularidad Imperfecta Rectitud imperfecta

5 FAMA | Fabrica de Máquinas y Accesorios

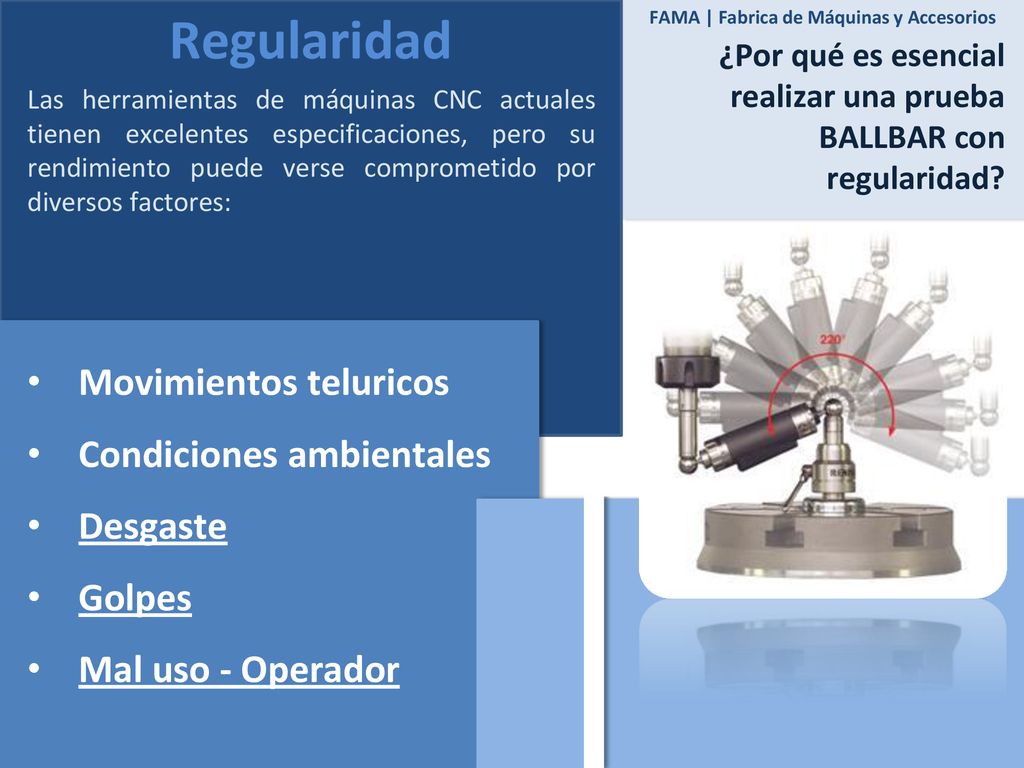

Regularidad FAMA | Fabrica de Máquinas y Accesorios ¿Por qué es esencial realizar una prueba BALLBAR con regularidad? Las herramientas de máquinas CNC actuales tienen excelentes especificaciones, pero su rendimiento puede verse comprometido por diversos factores: Movimientos teluricos Condiciones ambientales Desgaste Golpes Mal uso - Operador

6 FAMA | Fabrica de Máquinas y Accesorios

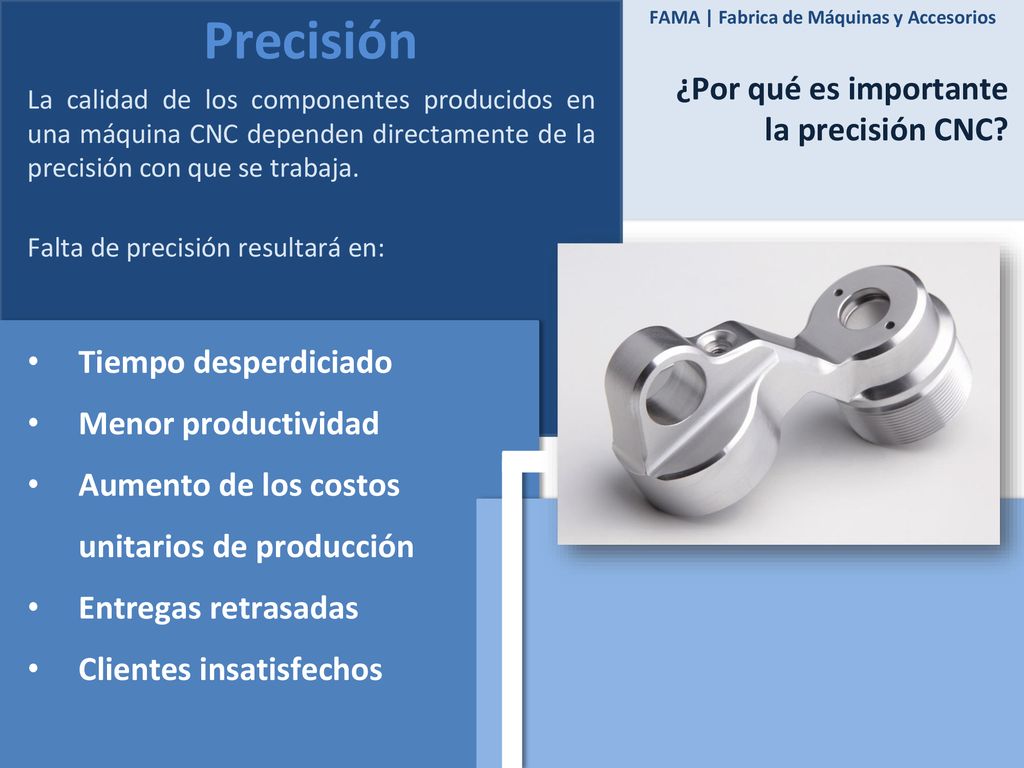

Precisión FAMA | Fabrica de Máquinas y Accesorios ¿Por qué es importante la precisión CNC? La calidad de los componentes producidos en una máquina CNC dependen directamente de la precisión con que se trabaja. Falta de precisión resultará en: Tiempo desperdiciado Menor productividad Aumento de los costos unitarios de producción Entregas retrasadas Clientes insatisfechos

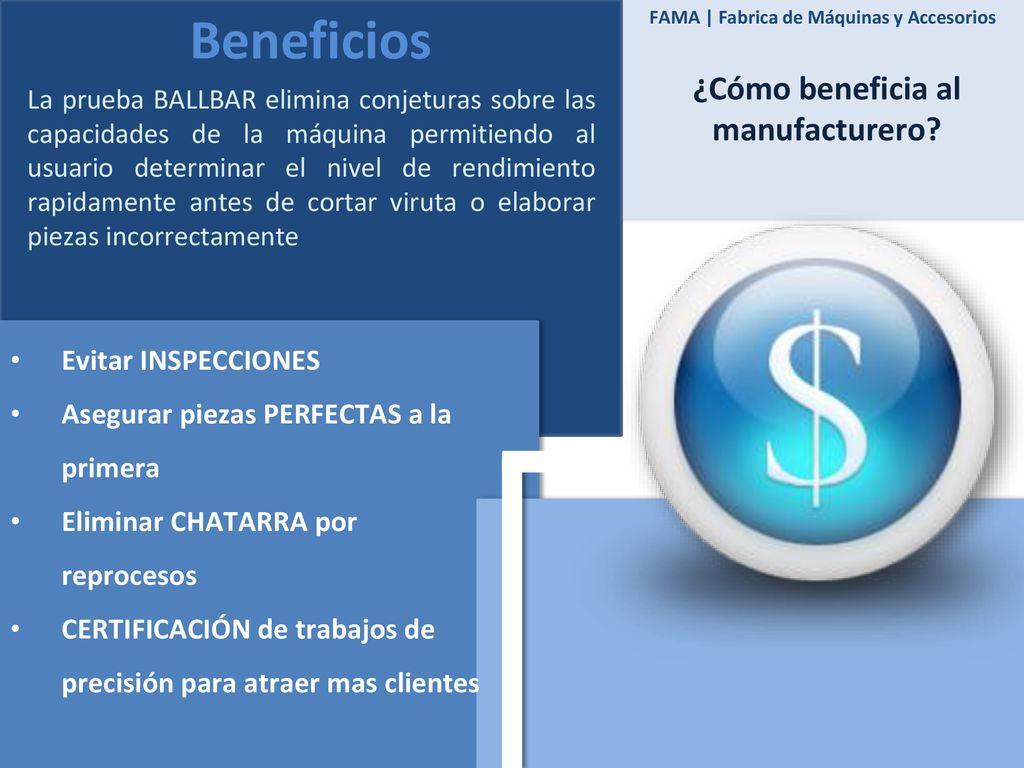

7 Beneficios ¿Cómo beneficia al manufacturero? Evitar INSPECCIONES
FAMA | Fabrica de Máquinas y Accesorios ¿Cómo beneficia al manufacturero? La prueba BALLBAR elimina conjeturas sobre las capacidades de la máquina permitiendo al usuario determinar el nivel de rendimiento rapidamente antes de cortar viruta o elaborar piezas incorrectamente Evitar INSPECCIONES Asegurar piezas PERFECTAS a la primera Eliminar CHATARRA por reprocesos CERTIFICACIÓN de trabajos de precisión para atraer mas clientes
