1 Buenos Aires, 7 al 10 de agosto de 2012
“Aplicación de Perforación con Presión controlada en el Pozo Kinteroni 2 - Selva del Perú” Buenos Aires, 7 al 10 de agosto de 2012

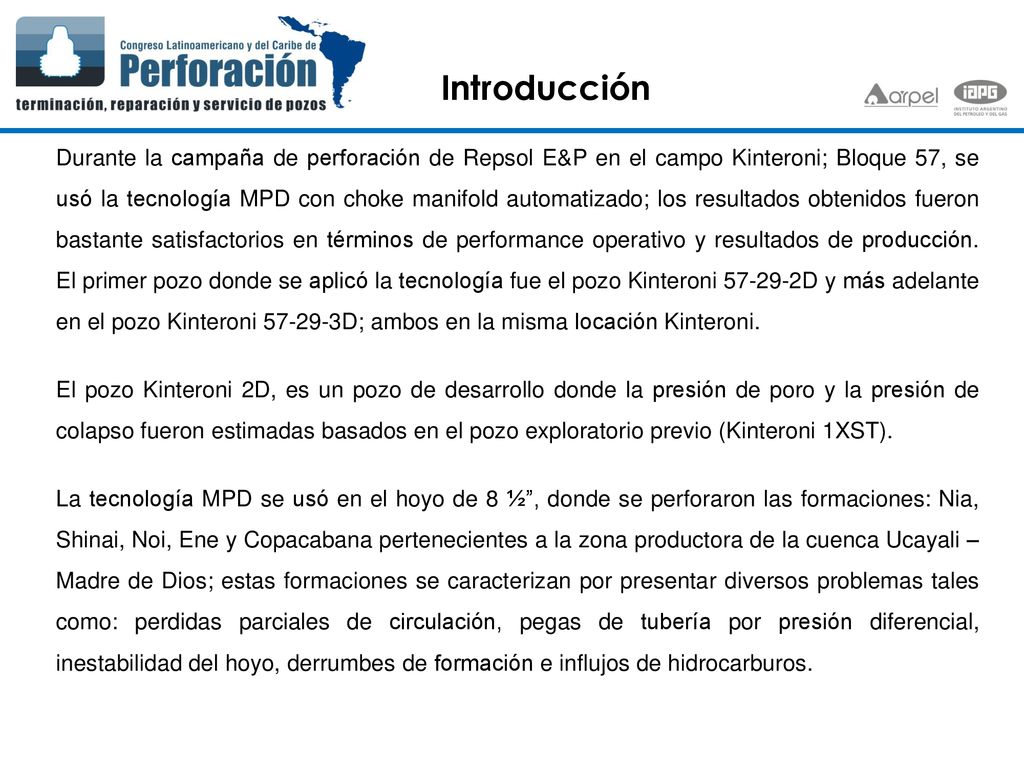

2 Introducción Durante la campaña de perforación de Repsol E&P en el campo Kinteroni; Bloque 57, se usó la tecnología MPD con choke manifold automatizado; los resultados obtenidos fueron bastante satisfactorios en términos de performance operativo y resultados de producción. El primer pozo donde se aplicó la tecnología fue el pozo Kinteroni D y más adelante en el pozo Kinteroni D; ambos en la misma locación Kinteroni. El pozo Kinteroni 2D, es un pozo de desarrollo donde la presión de poro y la presión de colapso fueron estimadas basados en el pozo exploratorio previo (Kinteroni 1XST). La tecnología MPD se usó en el hoyo de 8 ½”, donde se perforaron las formaciones: Nia, Shinai, Noi, Ene y Copacabana pertenecientes a la zona productora de la cuenca Ucayali – Madre de Dios; estas formaciones se caracterizan por presentar diversos problemas tales como: perdidas parciales de circulación, pegas de tubería por presión diferencial, inestabilidad del hoyo, derrumbes de formación e influjos de hidrocarburos.

3 Ubicación del Campo Kinteroni
Campo Kinteroni: Ubicado a 420 Kms al Este de Lima.

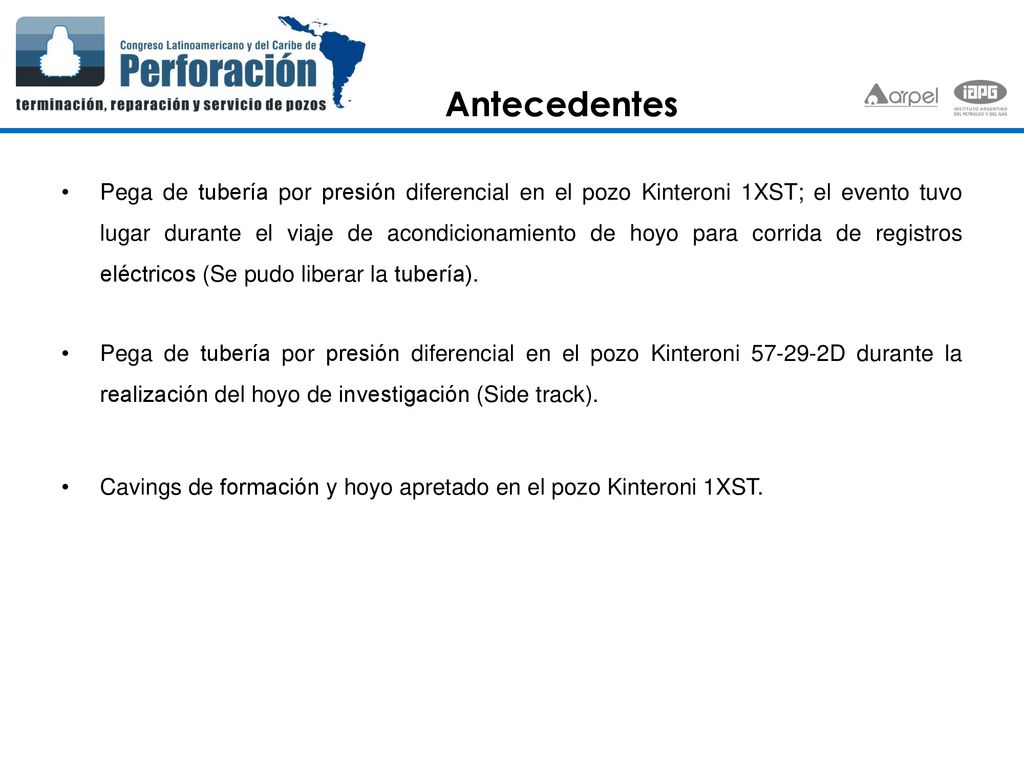

4 Antecedentes Pega de tubería por presión diferencial en el pozo Kinteroni 1XST; el evento tuvo lugar durante el viaje de acondicionamiento de hoyo para corrida de registros eléctricos (Se pudo liberar la tubería). Pega de tubería por presión diferencial en el pozo Kinteroni D durante la realización del hoyo de investigación (Side track). Cavings de formación y hoyo apretado en el pozo Kinteroni 1XST.

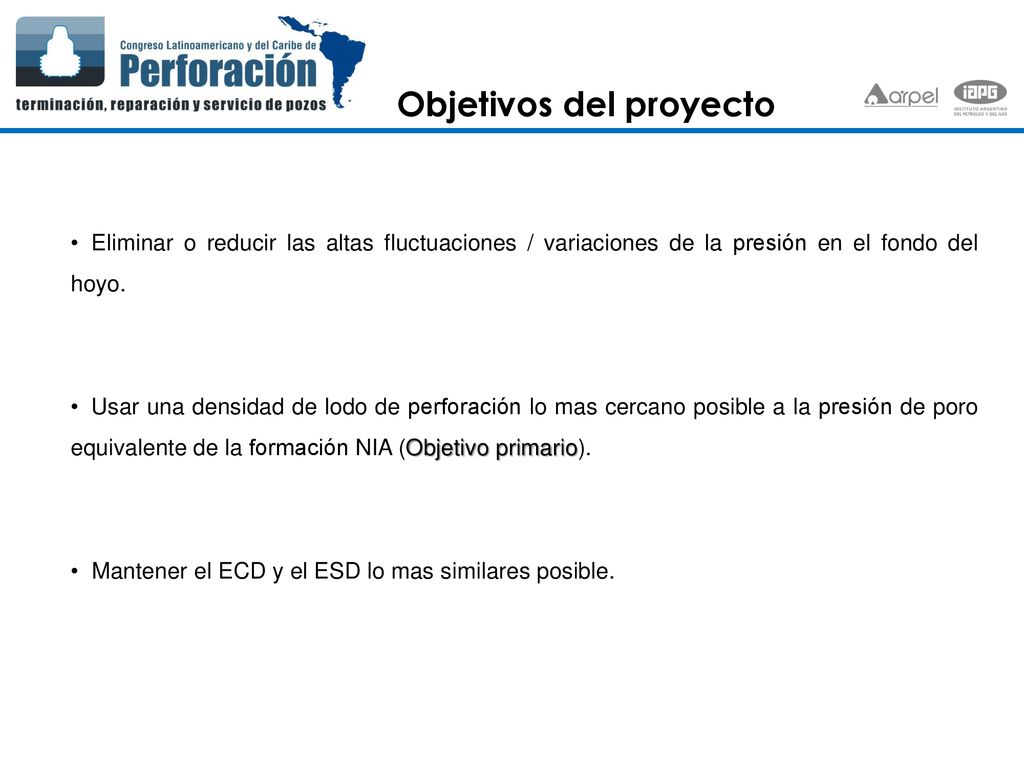

5 Objetivos del proyecto
Eliminar o reducir las altas fluctuaciones / variaciones de la presión en el fondo del hoyo. Usar una densidad de lodo de perforación lo mas cercano posible a la presión de poro equivalente de la formación NIA (Objetivo primario). Mantener el ECD y el ESD lo mas similares posible.

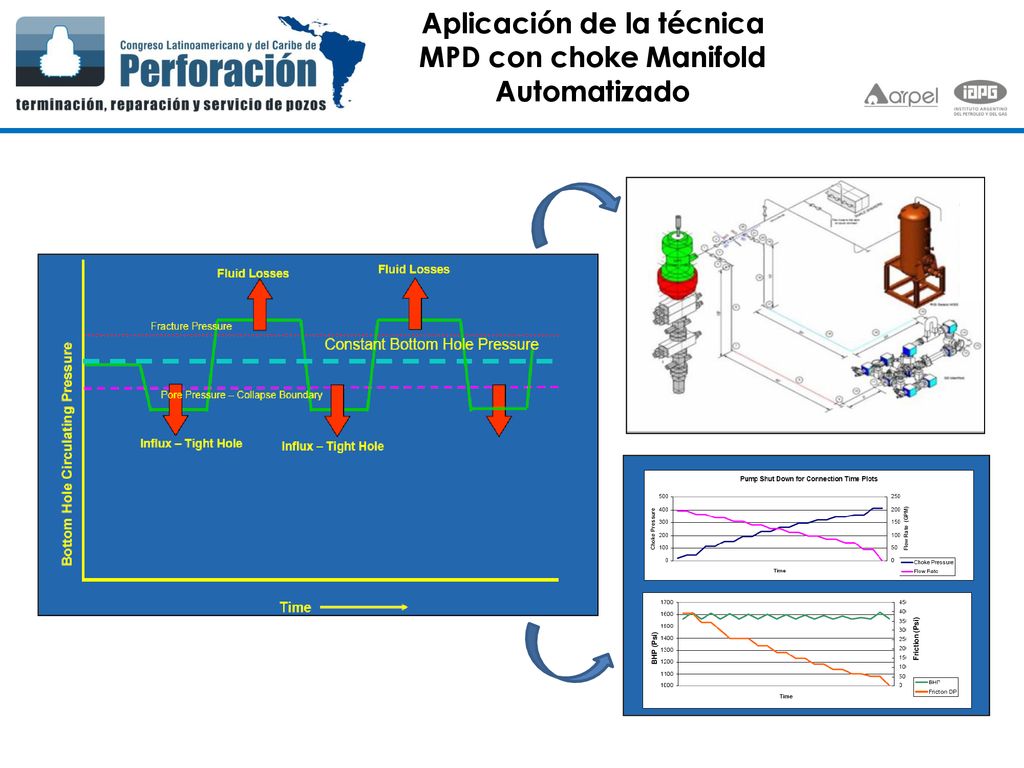

6 Aplicación de la técnica MPD con choke Manifold Automatizado
BHP (Psi) Friction (Psi)

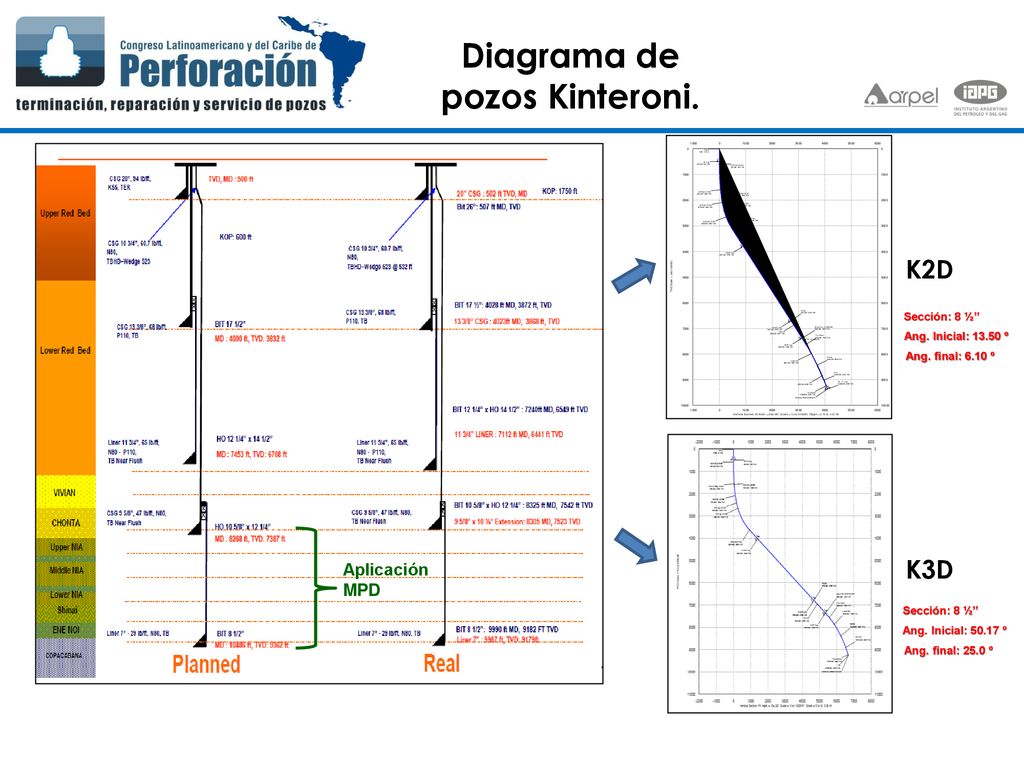

7 Diagrama de pozos Kinteroni.
K2D Sección: 8 ½” Ang. Inicial: º Ang. final: 6.10 º Aplicación MPD K3D Sección: 8 ½” Ang. Inicial: º Ang. final: 25.0 º

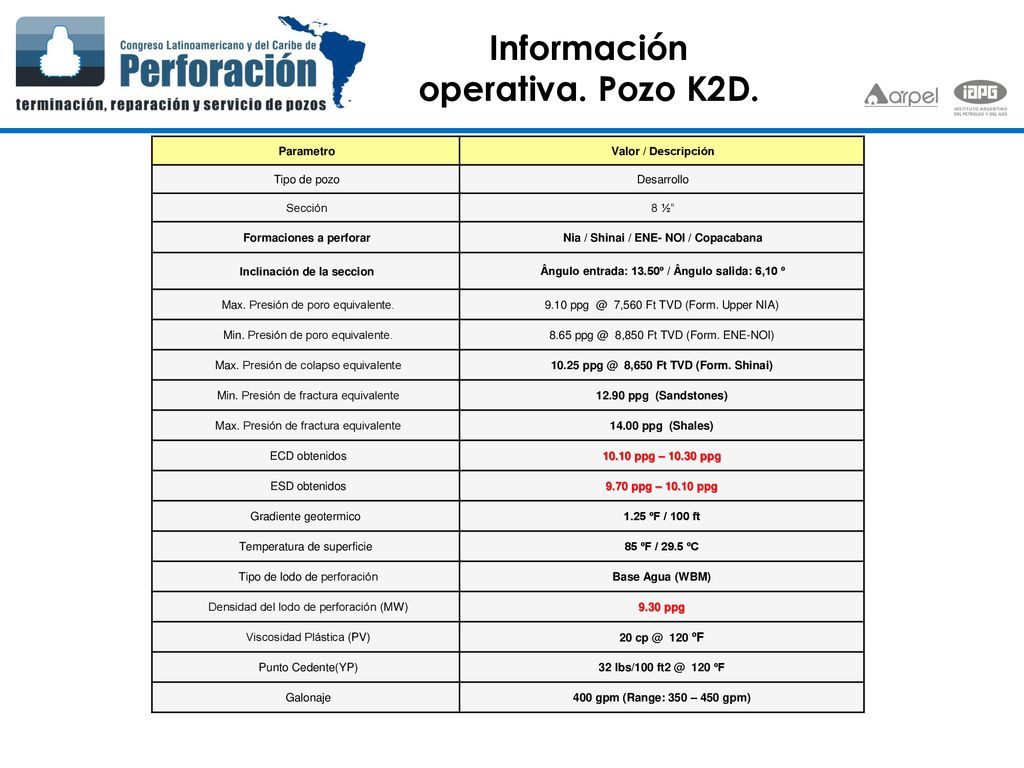

8 Información operativa. Pozo K2D.
Parametro Valor / Descripción Tipo de pozo Desarrollo Sección 8 ½” Formaciones a perforar Nia / Shinai / ENE- NOI / Copacabana Inclinación de la seccion Ângulo entrada: 13.50º / Ângulo salida: 6,10 º Max. Presión de poro equivalente. 9.10 ppg @ 7,560 Ft TVD (Form. Upper NIA) Min. Presión de poro equivalente. ,850 Ft TVD (Form. ENE-NOI) Max. Presión de colapso equivalente ,650 Ft TVD (Form. Shinai) Min. Presión de fractura equivalente 12.90 ppg (Sandstones) Max. Presión de fractura equivalente 14.00 ppg (Shales) ECD obtenidos 10.10 ppg – ppg ESD obtenidos 9.70 ppg – ppg Gradiente geotermico 1.25 ºF / 100 ft Temperatura de superficie 85 ºF / 29.5 ºC Tipo de lodo de perforación Base Agua (WBM) Densidad del lodo de perforación (MW) 9.30 ppg Viscosidad Plástica (PV) ºF Punto Cedente(YP) 32 lbs/ ºF Galonaje 400 gpm (Range: 350 – 450 gpm)

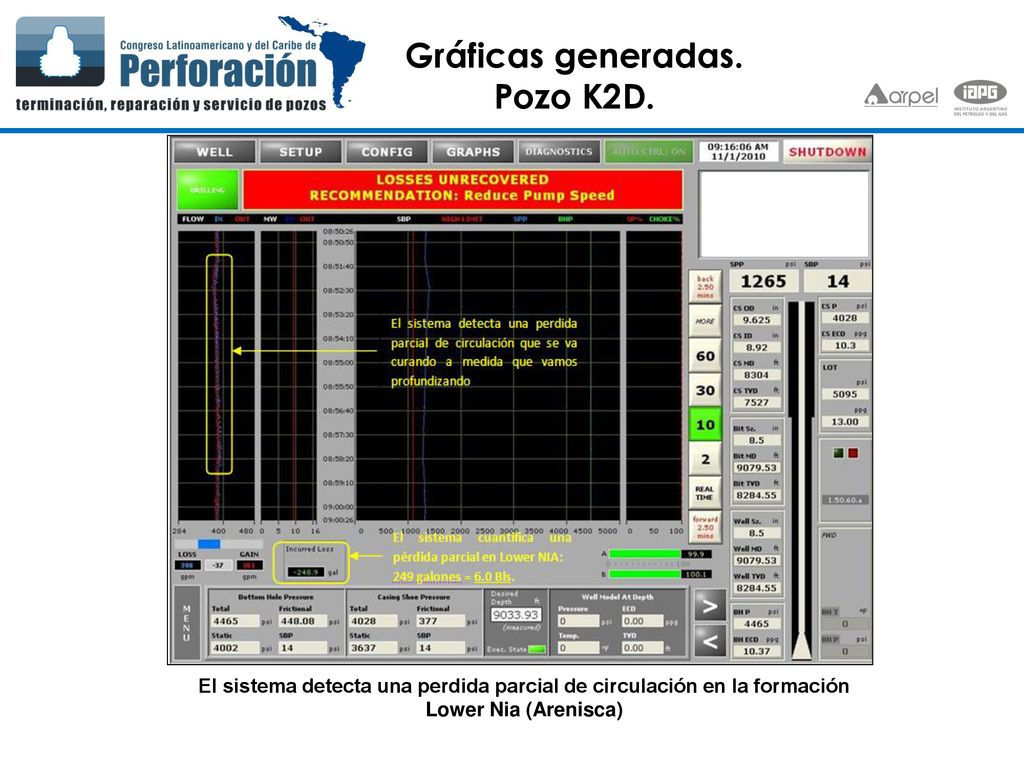

9 Gráficas generadas. Pozo K2D.
El sistema detecta una perdida parcial de circulación en la formación Lower Nia (Arenisca)

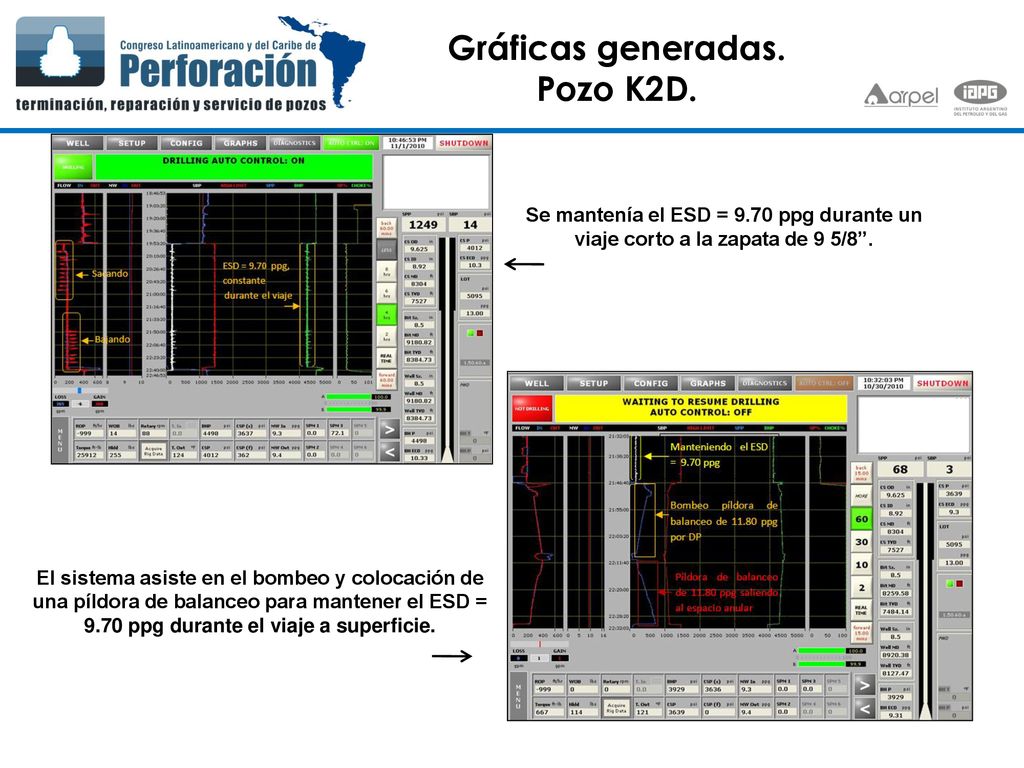

10 Gráficas generadas. Pozo K2D.
Se mantenía el ESD = 9.70 ppg durante un viaje corto a la zapata de 9 5/8”. El sistema asiste en el bombeo y colocación de una píldora de balanceo para mantener el ESD = 9.70 ppg durante el viaje a superficie.

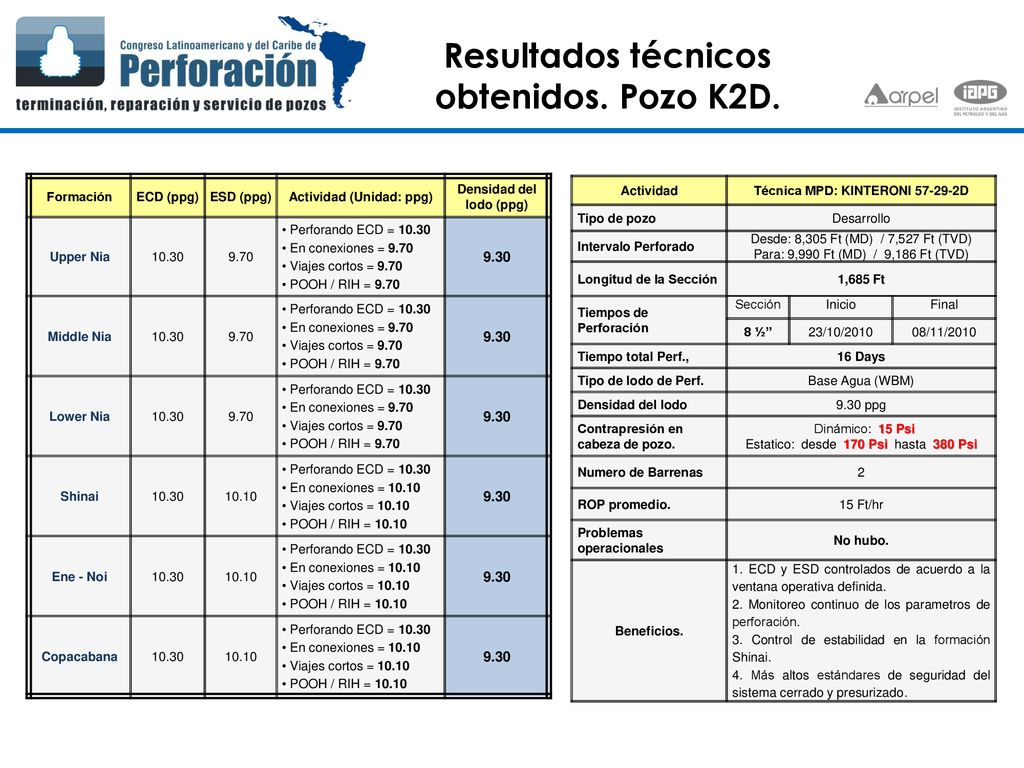

11 Resultados técnicos obtenidos. Pozo K2D.
Formación ECD (ppg) ESD (ppg) Actividad (Unidad: ppg) Densidad del lodo (ppg) Upper Nia 10.30 9.70 Perforando ECD = 10.30 En conexiones = 9.70 Viajes cortos = 9.70 POOH / RIH = 9.70 9.30 Middle Nia Lower Nia Shinai 10.10 En conexiones = 10.10 Viajes cortos = 10.10 POOH / RIH = 10.10 Ene - Noi Copacabana Actividad Técnica MPD: KINTERONI D Tipo de pozo Desarrollo Intervalo Perforado Desde: 8,305 Ft (MD) / 7,527 Ft (TVD) Para: 9,990 Ft (MD) / 9,186 Ft (TVD) Longitud de la Sección 1,685 Ft Tiempos de Perforación Sección Inicio Final 8 ½” 23/10/2010 08/11/2010 Tiempo total Perf., 16 Days Tipo de lodo de Perf. Base Agua (WBM) Densidad del lodo 9.30 ppg Contrapresión en cabeza de pozo. Dinámico: 15 Psi Estatico: desde 170 Psi hasta 380 Psi Numero de Barrenas 2 ROP promedio. 15 Ft/hr Problemas operacionales No hubo. Beneficios. 1. ECD y ESD controlados de acuerdo a la ventana operativa definida. 2. Monitoreo continuo de los parametros de perforación. 3. Control de estabilidad en la formación Shinai. 4. Más altos estándares de seguridad del sistema cerrado y presurizado.

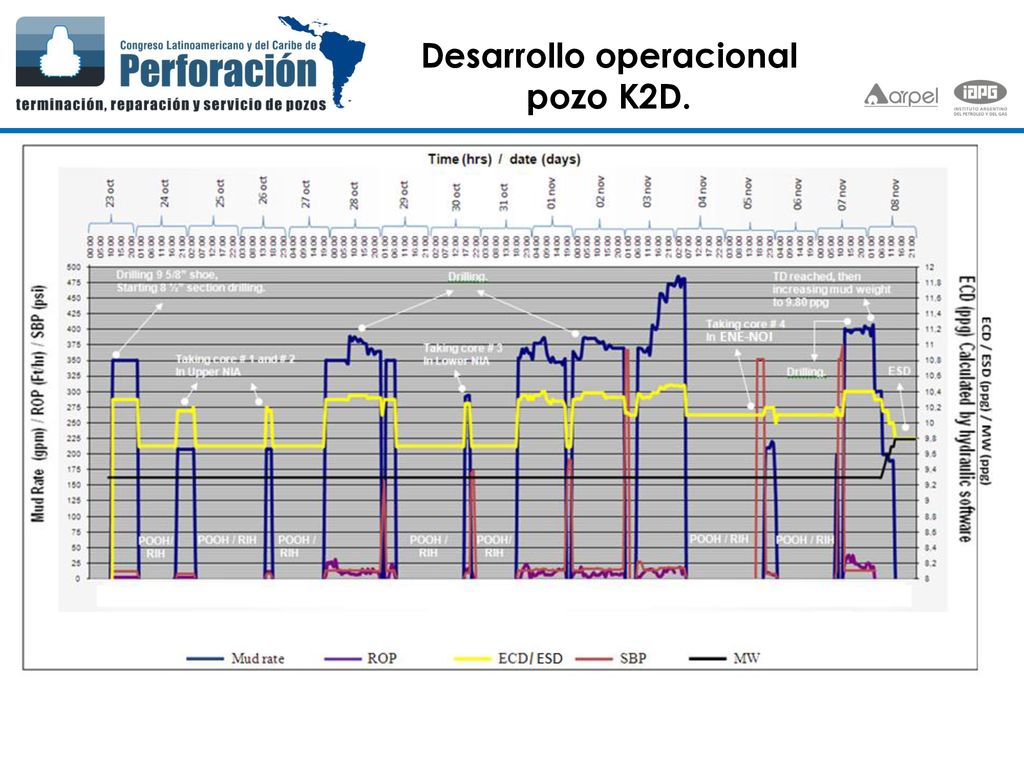

12 Desarrollo operacional pozo K2D.

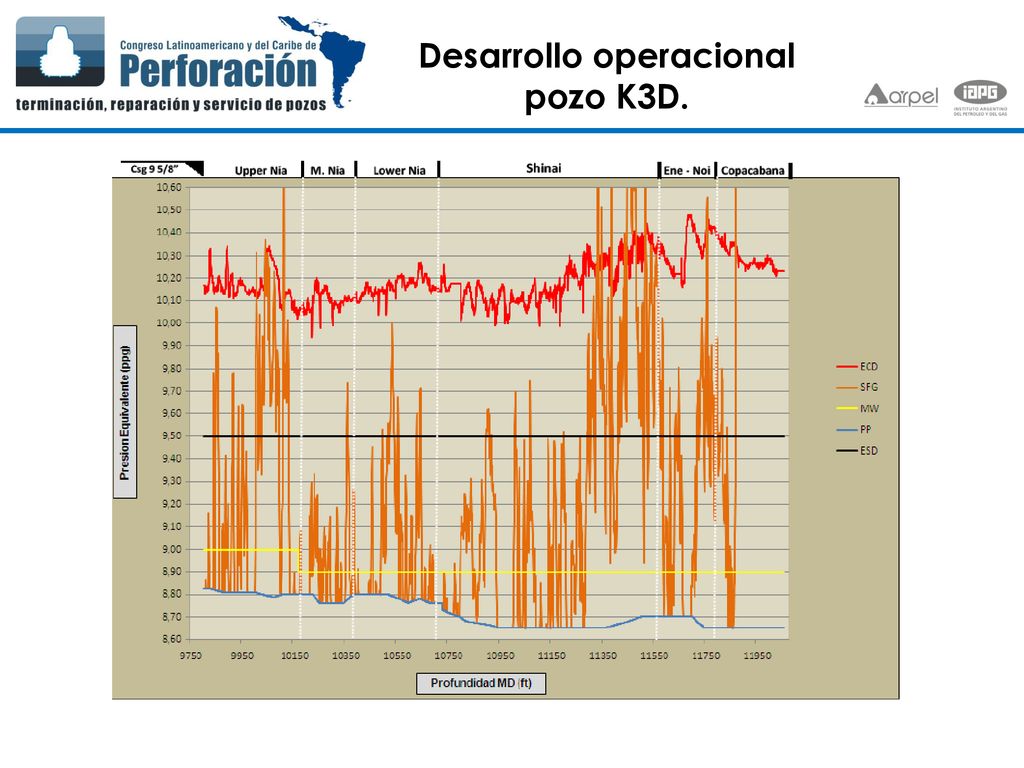

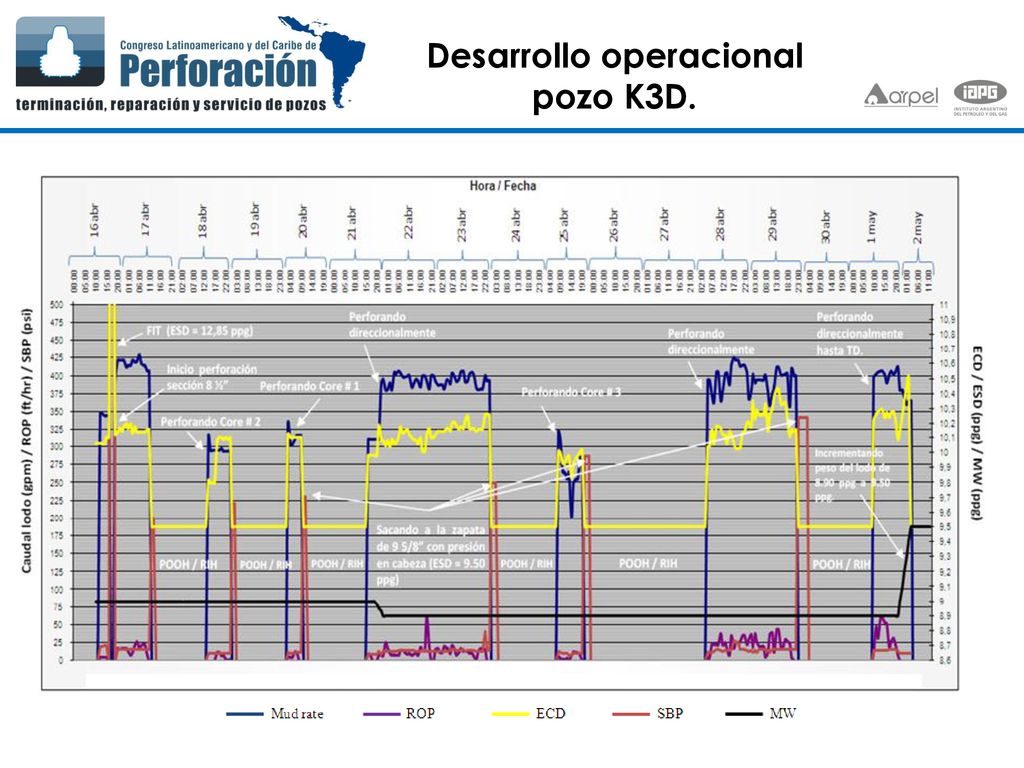

13 Desarrollo operacional pozo K3D.

14 Desarrollo operacional pozo K3D.

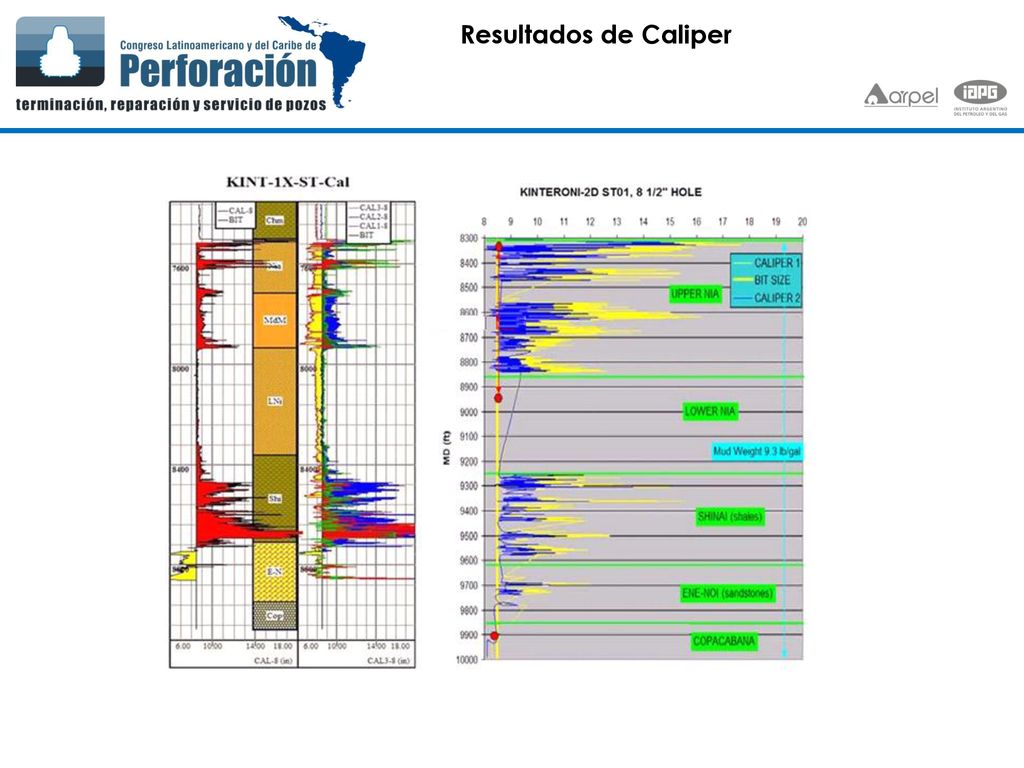

15 Resultados de Caliper

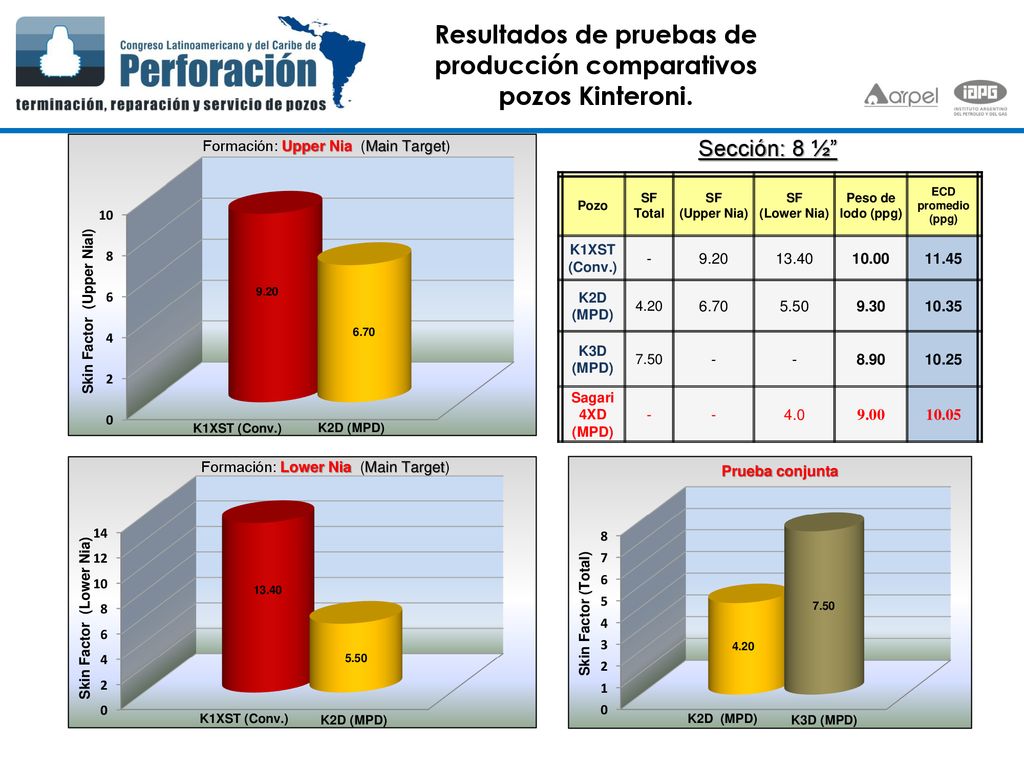

16 Resultados de pruebas de producción comparativos pozos Kinteroni.
Formación: Upper Nia (Main Target) Sección: 8 ½” Pozo SF Total SF (Upper Nia) (Lower Nia) Peso de lodo (ppg) ECD promedio (ppg) K1XST (Conv.) - 9.20 13.40 10.00 11.45 K2D (MPD) 4.20 6.70 5.50 9.30 10.35 K3D (MPD) 7.50 8.90 10.25 Sagari 4XD (MPD) 4.0 9.00 10.05 9.20 Skin Factor (Upper Nial) 6.70 K1XST (Conv.) K2D (MPD) Formación: Lower Nia (Main Target) Prueba conjunta AOF (MMSCFD) 314 13.40 Skin Factor (Lower Nia) 295 Skin Factor (Total) 7.50 152 4.20 5.50 K1XST K2D K3D K1XST (Conv.) K2D (MPD) K2D (MPD) K3D (MPD)

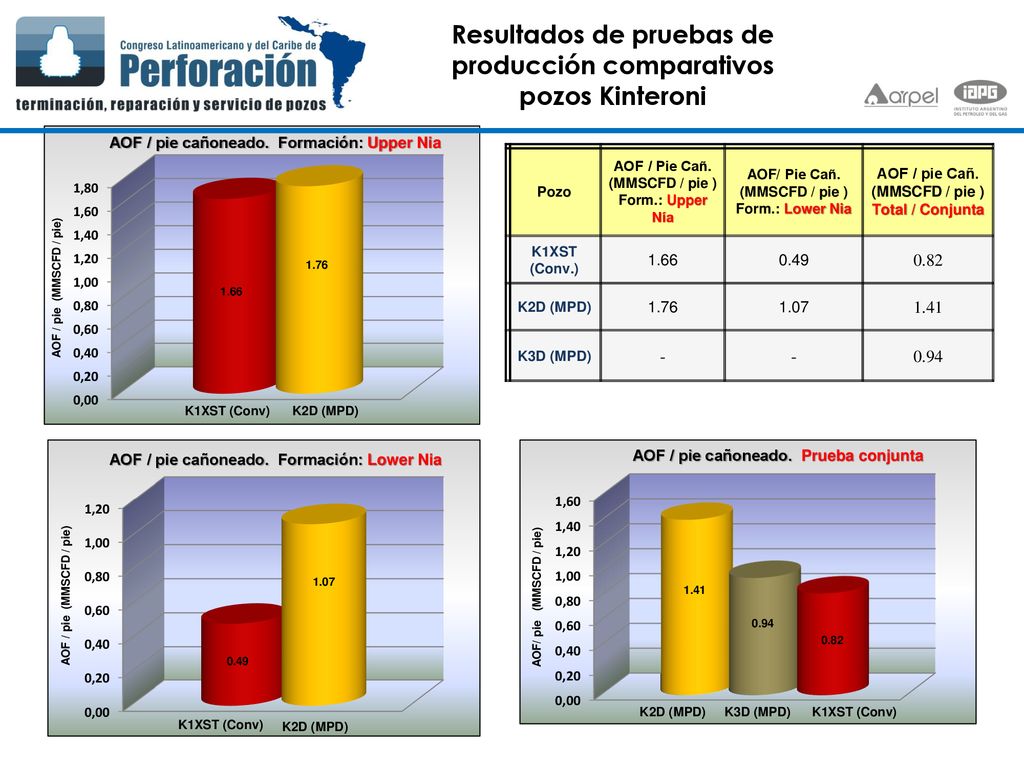

17 Resultados de pruebas de producción comparativos pozos Kinteroni
AOF / pie cañoneado. Formación: Upper Nia Pozo AOF / Pie Cañ. (MMSCFD / pie ) Form.: Upper Nía AOF/ Pie Cañ. (MMSCFD / pie ) Form.: Lower Nia AOF / pie Cañ. (MMSCFD / pie ) Total / Conjunta K1XST (Conv.) 1.66 0.49 0.82 K2D (MPD) 1.76 1.07 1.41 K3D (MPD) - 0.94 1.76 AOF / pie (MMSCFD / pie) 1.66 K1XST (Conv) K2D (MPD) AOF / pie cañoneado. Formación: Lower Nia AOF / pie cañoneado. Prueba conjunta 1.07 AOF / pie (MMSCFD / pie) AOF/ pie (MMSCFD / pie) 1.41 0.94 0.82 0.49 K2D (MPD) K3D (MPD) K1XST (Conv) K1XST (Conv) K2D (MPD)

18 Esquema del equipo MPD utilizado
Tanque combustible Booster 4,000 psi Compresores primarios RCH HCR Booster 2,000 psi Retornos / Flow line Hacia el manifold del SP Choke Manifold Automatizado Separador Bifásico Líquido a Temblorinas Separador Bifásico

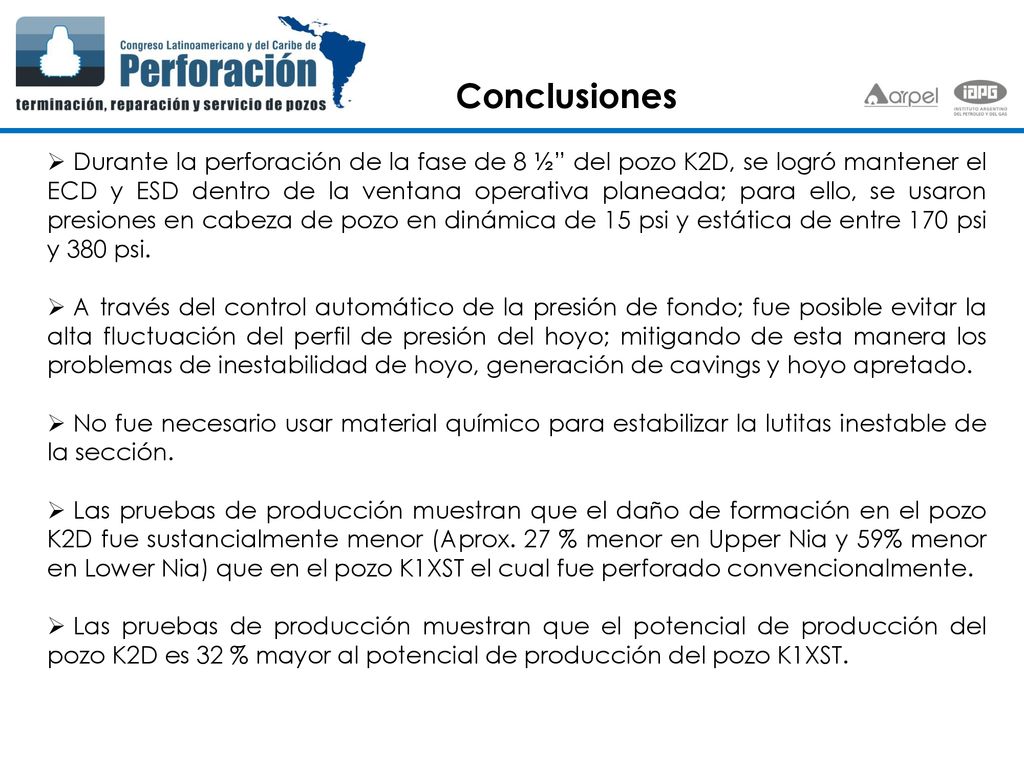

19 Conclusiones Durante la perforación de la fase de 8 ½” del pozo K2D, se logró mantener el ECD y ESD dentro de la ventana operativa planeada; para ello, se usaron presiones en cabeza de pozo en dinámica de 15 psi y estática de entre 170 psi y 380 psi. A través del control automático de la presión de fondo; fue posible evitar la alta fluctuación del perfil de presión del hoyo; mitigando de esta manera los problemas de inestabilidad de hoyo, generación de cavings y hoyo apretado. No fue necesario usar material químico para estabilizar la lutitas inestable de la sección. Las pruebas de producción muestran que el daño de formación en el pozo K2D fue sustancialmente menor (Aprox. 27 % menor en Upper Nia y 59% menor en Lower Nia) que en el pozo K1XST el cual fue perforado convencionalmente. Las pruebas de producción muestran que el potencial de producción del pozo K2D es 32 % mayor al potencial de producción del pozo K1XST.

20 Gracias por su atención…. email: jorge.manzanares@repsol.com
