Ventilación en Incendios Estructurales

Presentaciones similares


Presentación del tema: "Ventilación en Incendios Estructurales"— Transcripción de la presentación:

1 Ventilación en Incendios Estructurales

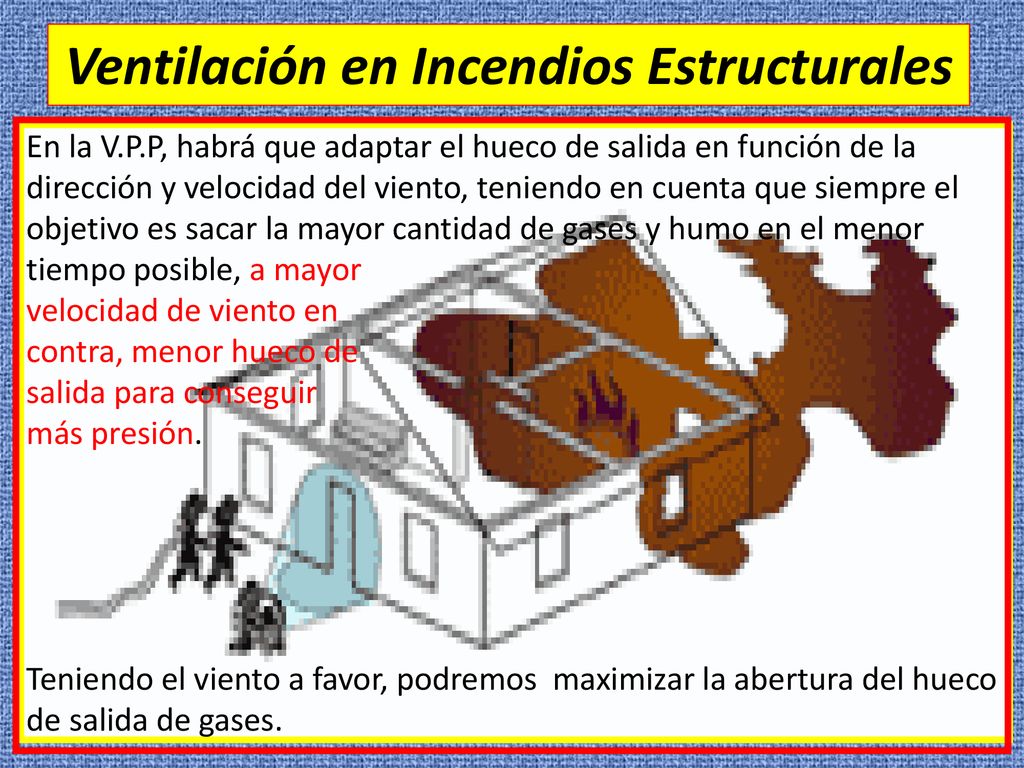

En la V.P.P, habrá que adaptar el hueco de salida en función de la dirección y velocidad del viento, teniendo en cuenta que siempre el objetivo es sacar la mayor cantidad de gases y humo en el menor tiempo posible, a mayor velocidad de viento en contra, menor hueco de salida para conseguir más presión. Teniendo el viento a favor, podremos maximizar la abertura del hueco de salida de gases.

2 Ventilación en Incendios Estructurales

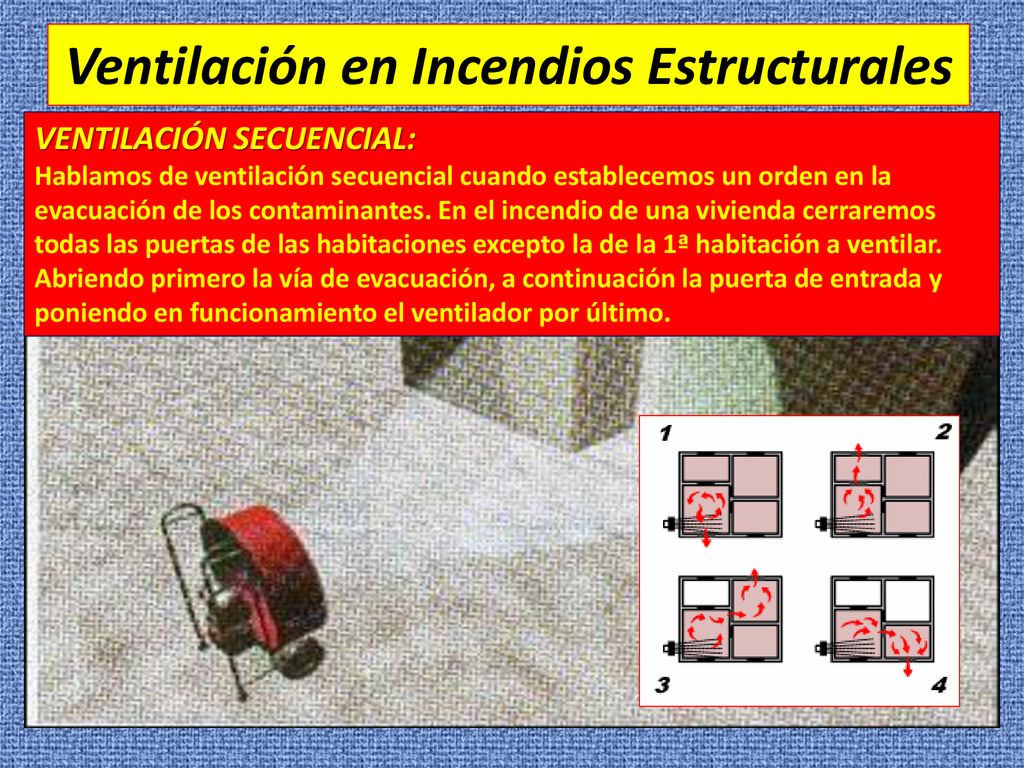

VENTILACIÓN SECUENCIAL: Hablamos de ventilación secuencial cuando establecemos un orden en la evacuación de los contaminantes. En el incendio de una vivienda cerraremos todas las puertas de las habitaciones excepto la de la 1ª habitación a ventilar. Abriendo primero la vía de evacuación, a continuación la puerta de entrada y poniendo en funcionamiento el ventilador por último.

3 Ventilación en Incendios Estructurales

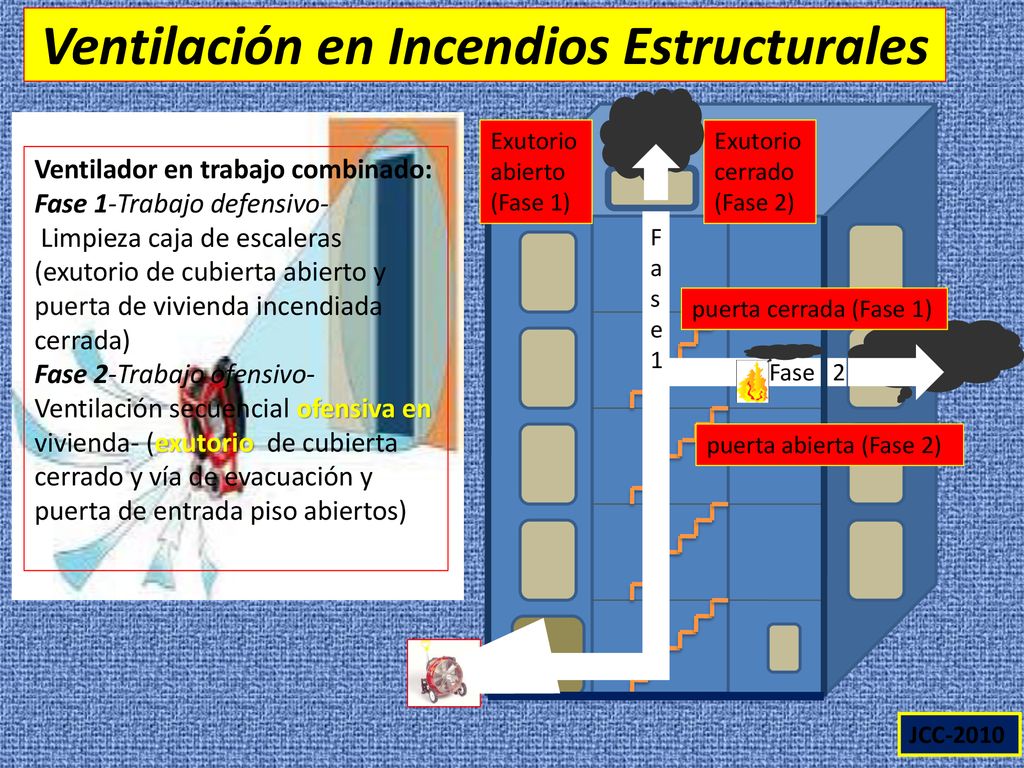

Exutorio abierto (Fase 1) Exutorio cerrado (Fase 2) Ventilador en trabajo combinado: Fase 1-Trabajo defensivo- Limpieza caja de escaleras (exutorio de cubierta abierto y puerta de vivienda incendiada cerrada) Fase 2-Trabajo ofensivo- Ventilación secuencial ofensiva en vivienda- (exutorio de cubierta cerrado y vía de evacuación y puerta de entrada piso abiertos) Fase1 puerta cerrada (Fase 1) Fase 2 puerta abierta (Fase 2) JCC-2010

4 Ventilación en Incendios Estructurales

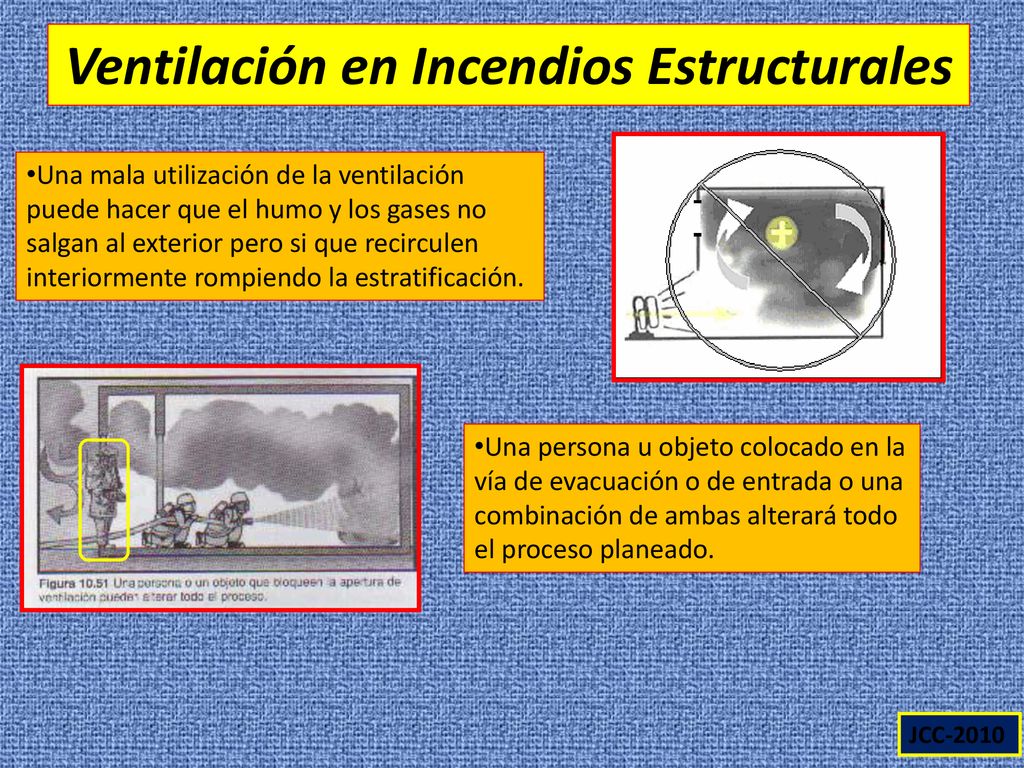

Una mala utilización de la ventilación puede hacer que el humo y los gases no salgan al exterior pero si que recirculen interiormente rompiendo la estratificación. Una persona u objeto colocado en la vía de evacuación o de entrada o una combinación de ambas alterará todo el proceso planeado. JCC-2010

5 Ventilación en Incendios Estructurales

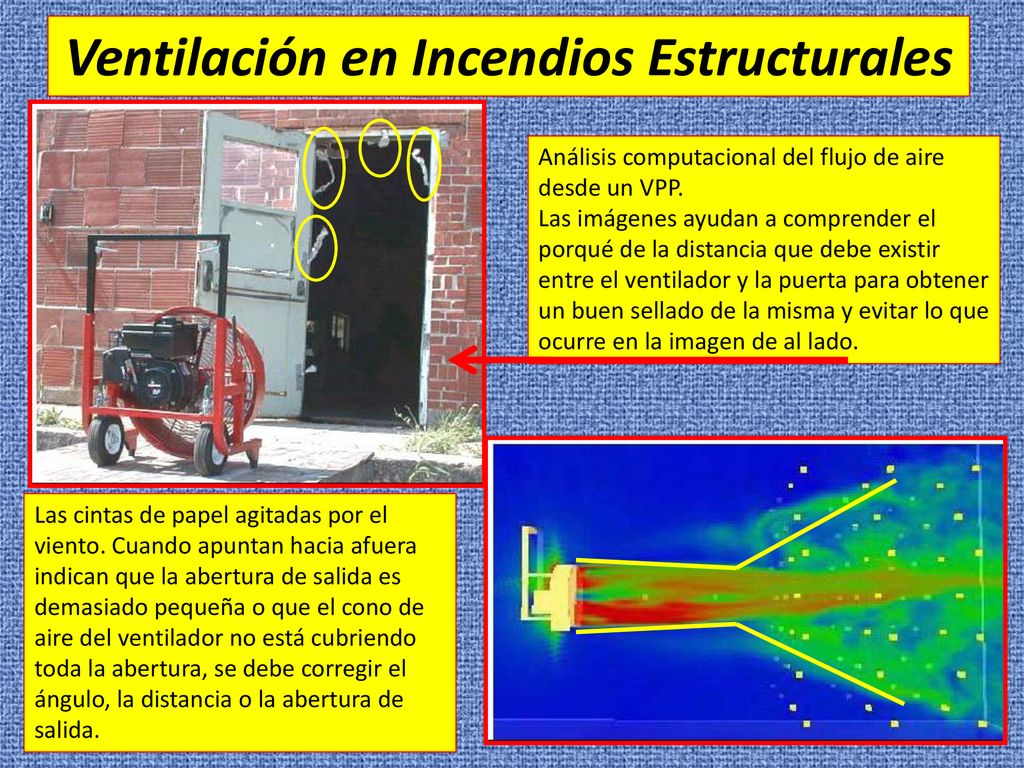

Análisis computacional del flujo de aire desde un VPP. Las imágenes ayudan a comprender el porqué de la distancia que debe existir entre el ventilador y la puerta para obtener un buen sellado de la misma y evitar lo que ocurre en la imagen de al lado. Las cintas de papel agitadas por el viento. Cuando apuntan hacia afuera indican que la abertura de salida es demasiado pequeña o que el cono de aire del ventilador no está cubriendo toda la abertura, se debe corregir el ángulo, la distancia o la abertura de salida.

6 Ventilación en Incendios Estructurales

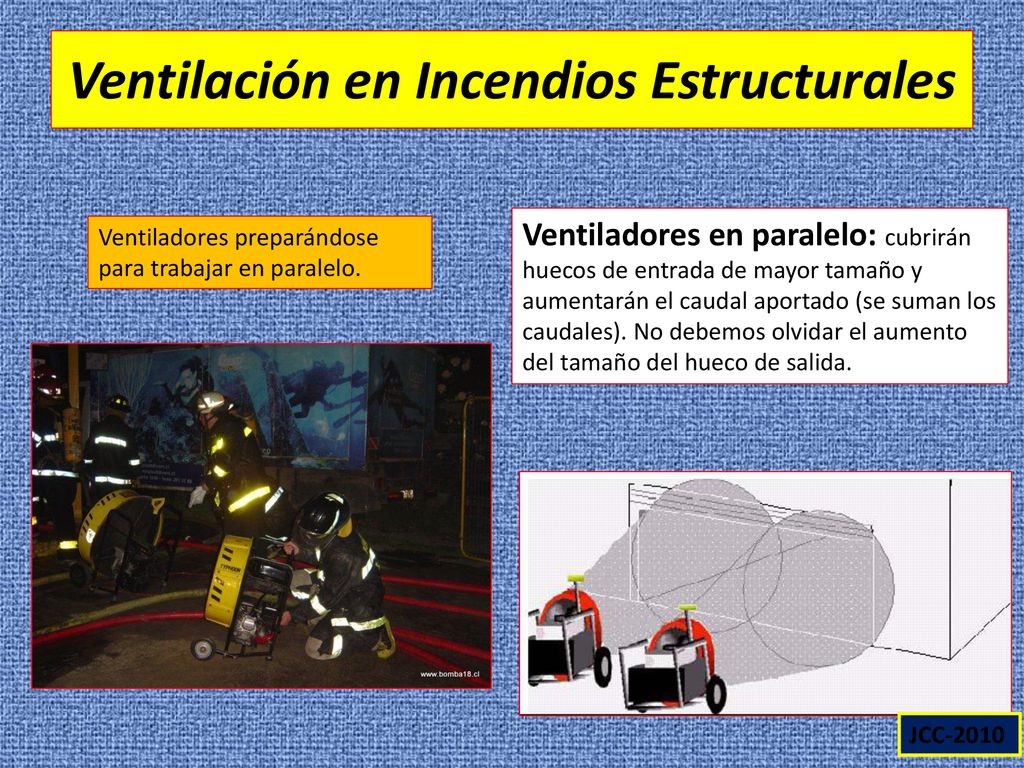

Ventiladores en paralelo: cubrirán huecos de entrada de mayor tamaño y aumentarán el caudal aportado (se suman los caudales). No debemos olvidar el aumento del tamaño del hueco de salida. Ventiladores preparándose para trabajar en paralelo. JCC-2010

7 Ventilación en Incendios Estructurales

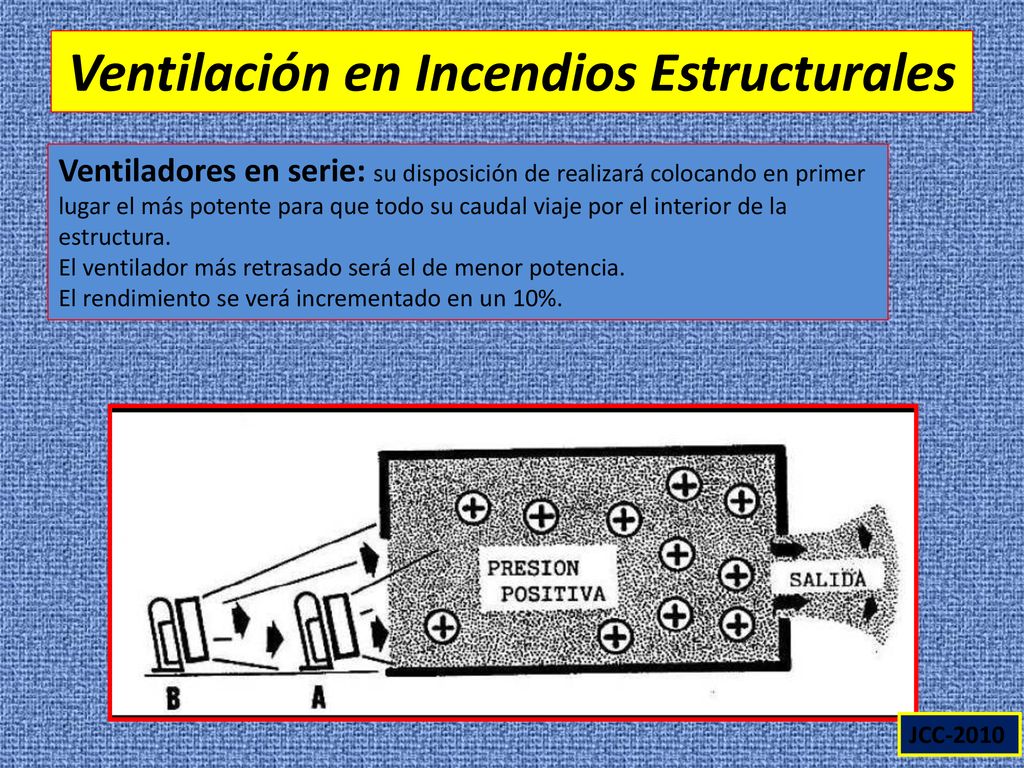

Ventiladores en serie: su disposición de realizará colocando en primer lugar el más potente para que todo su caudal viaje por el interior de la estructura. El ventilador más retrasado será el de menor potencia. El rendimiento se verá incrementado en un 10%. JCC-2010

8 Ventilación en Incendios Estructurales

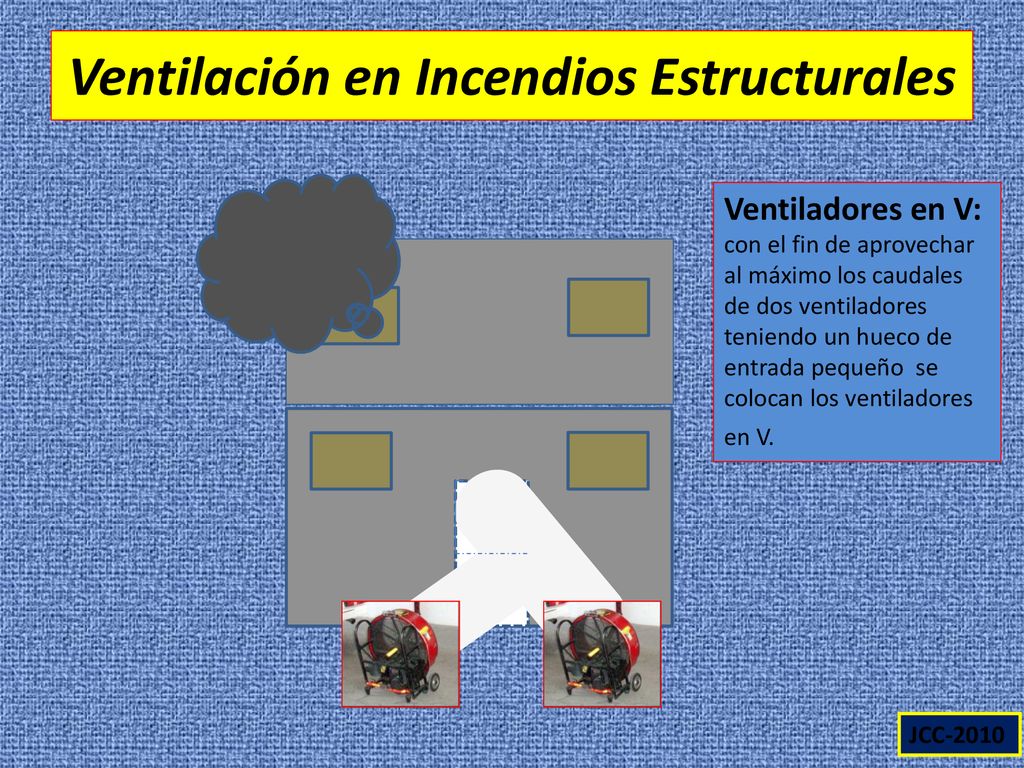

Ventiladores en V: con el fin de aprovechar al máximo los caudales de dos ventiladores teniendo un hueco de entrada pequeño se colocan los ventiladores en V. JCC-2010

9 Ventilación en Incendios Estructurales

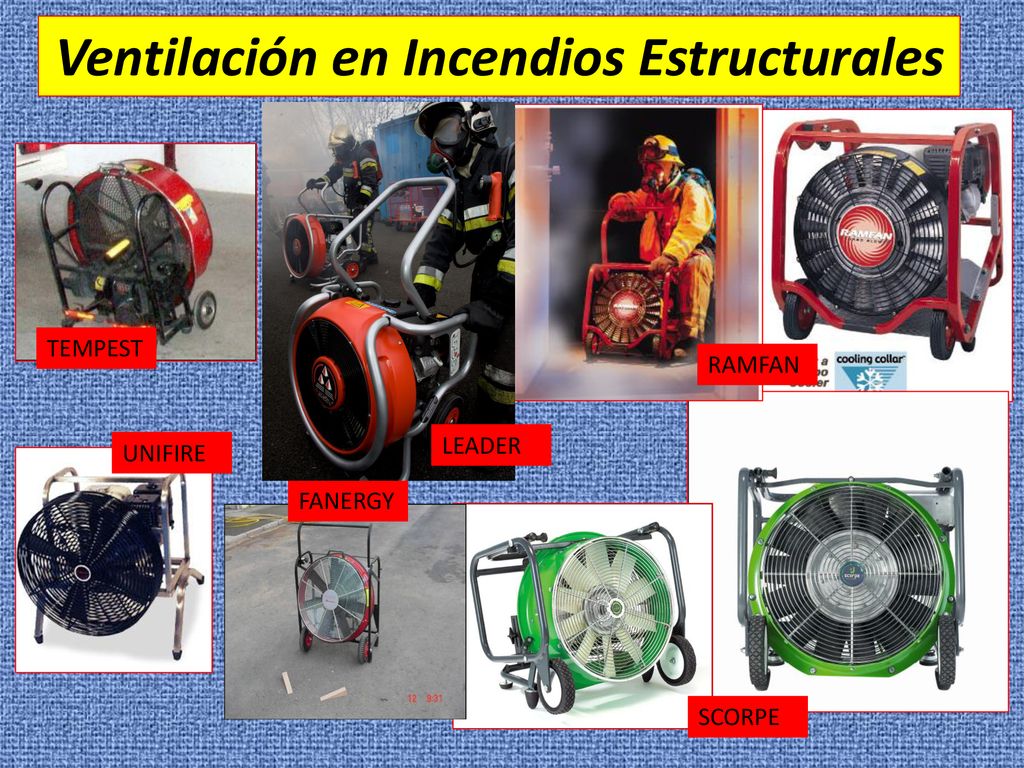

TEMPEST RAMFAN LEADER UNIFIRE FANERGY SCORPE

10 Ventilación en Incendios Estructurales

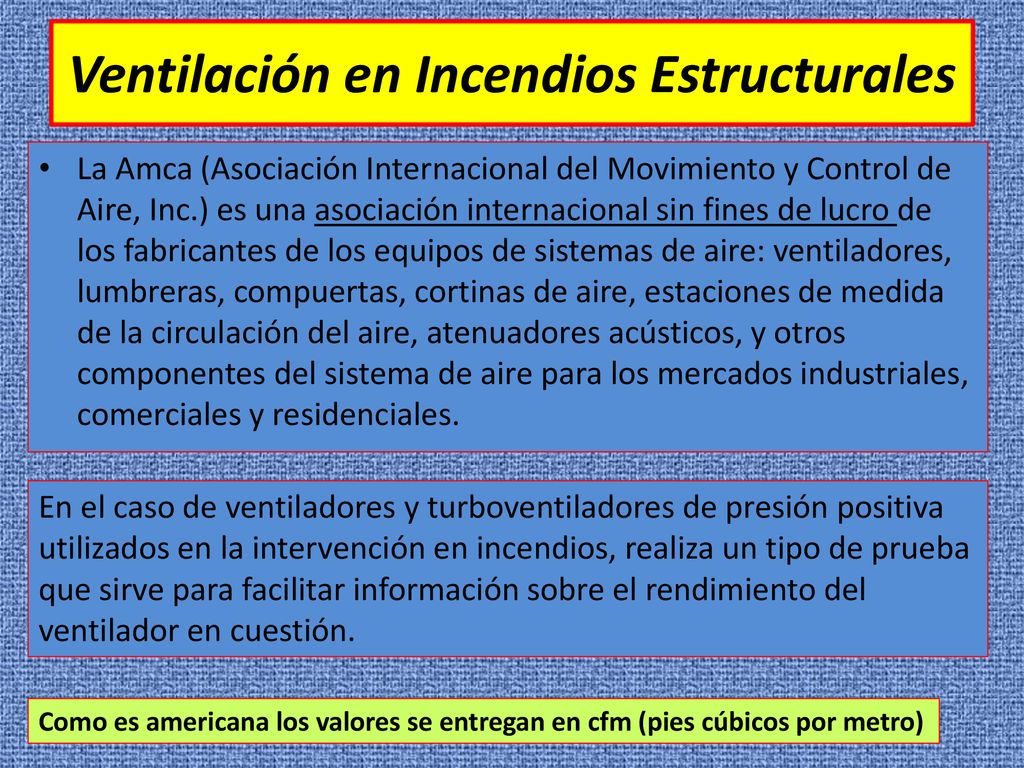

La Amca (Asociación Internacional del Movimiento y Control de Aire, Inc.) es una asociación internacional sin fines de lucro de los fabricantes de los equipos de sistemas de aire: ventiladores, lumbreras, compuertas, cortinas de aire, estaciones de medida de la circulación del aire, atenuadores acústicos, y otros componentes del sistema de aire para los mercados industriales, comerciales y residenciales. En el caso de ventiladores y turboventiladores de presión positiva utilizados en la intervención en incendios, realiza un tipo de prueba que sirve para facilitar información sobre el rendimiento del ventilador en cuestión. Como es americana los valores se entregan en cfm (pies cúbicos por metro)

11 Ventilación en Incendios Estructurales

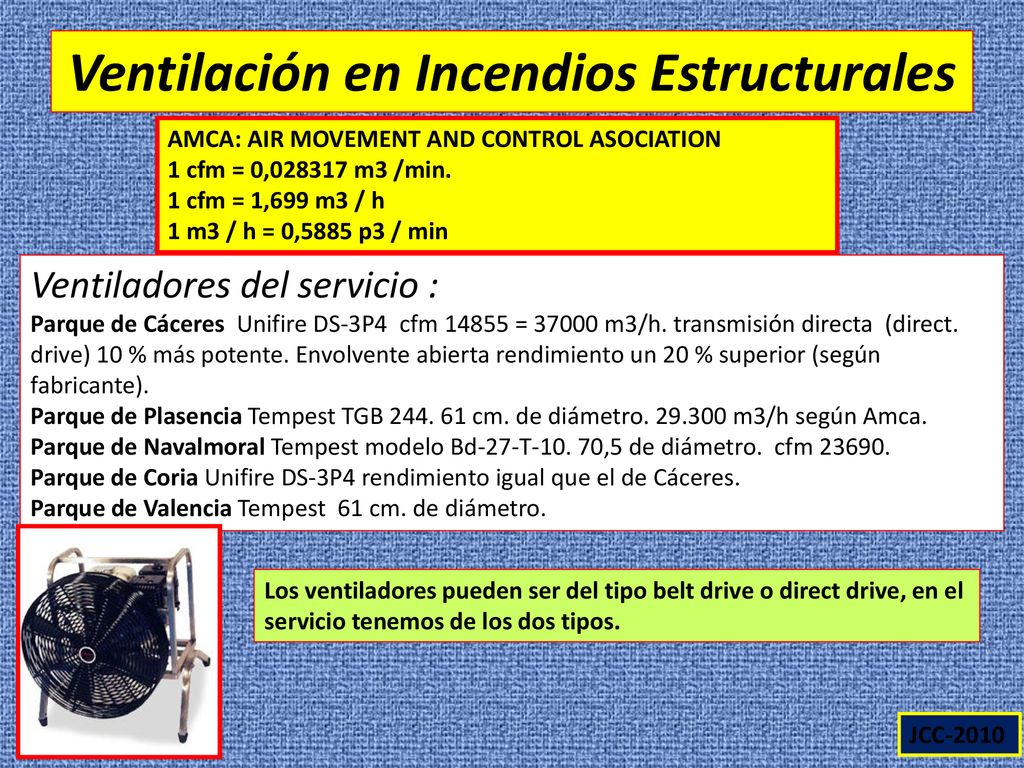

AMCA: AIR MOVEMENT AND CONTROL ASOCIATION 1 cfm = 0, m3 /min. 1 cfm = 1,699 m3 / h 1 m3 / h = 0,5885 p3 / min Ventiladores del servicio : Parque de Cáceres Unifire DS-3P4 cfm = m3/h. transmisión directa (direct. drive) 10 % más potente. Envolvente abierta rendimiento un 20 % superior (según fabricante). Parque de Plasencia Tempest TGB cm. de diámetro m3/h según Amca. Parque de Navalmoral Tempest modelo Bd-27-T ,5 de diámetro. cfm Parque de Coria Unifire DS-3P4 rendimiento igual que el de Cáceres. Parque de Valencia Tempest 61 cm. de diámetro. Los ventiladores pueden ser del tipo belt drive o direct drive, en el servicio tenemos de los dos tipos. JCC-2010

12 Ventilación en Incendios Estructurales

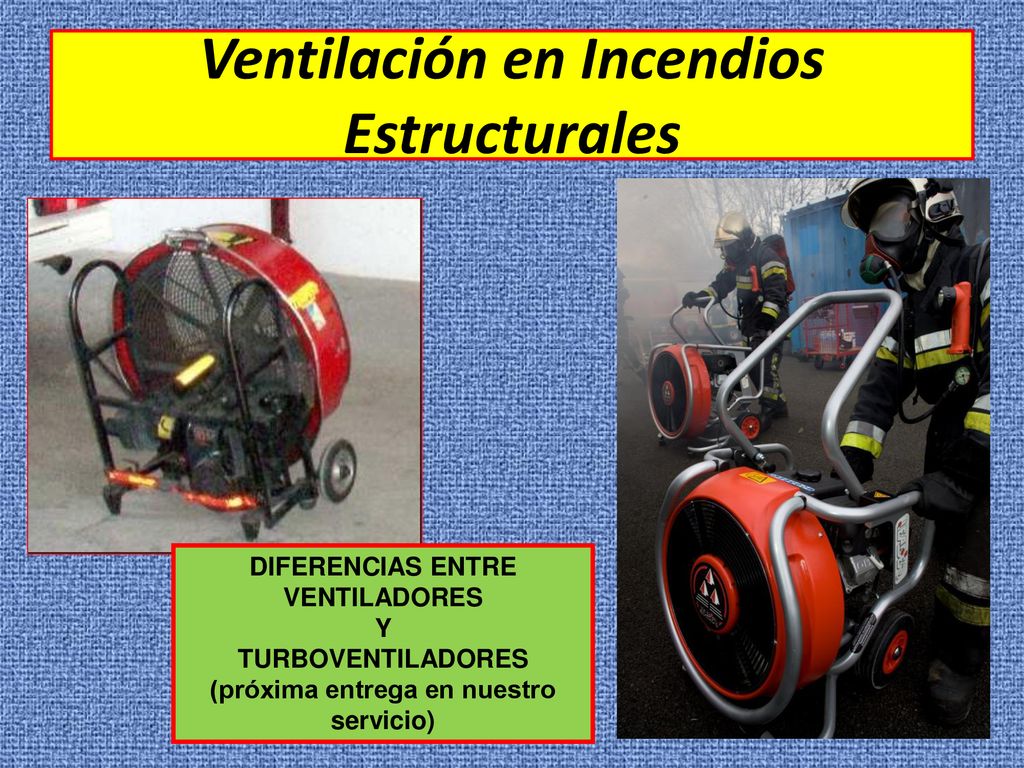

DIFERENCIAS ENTRE VENTILADORES Y TURBOVENTILADORES (próxima entrega en nuestro servicio)

13 Ventilación en Incendios Estructurales

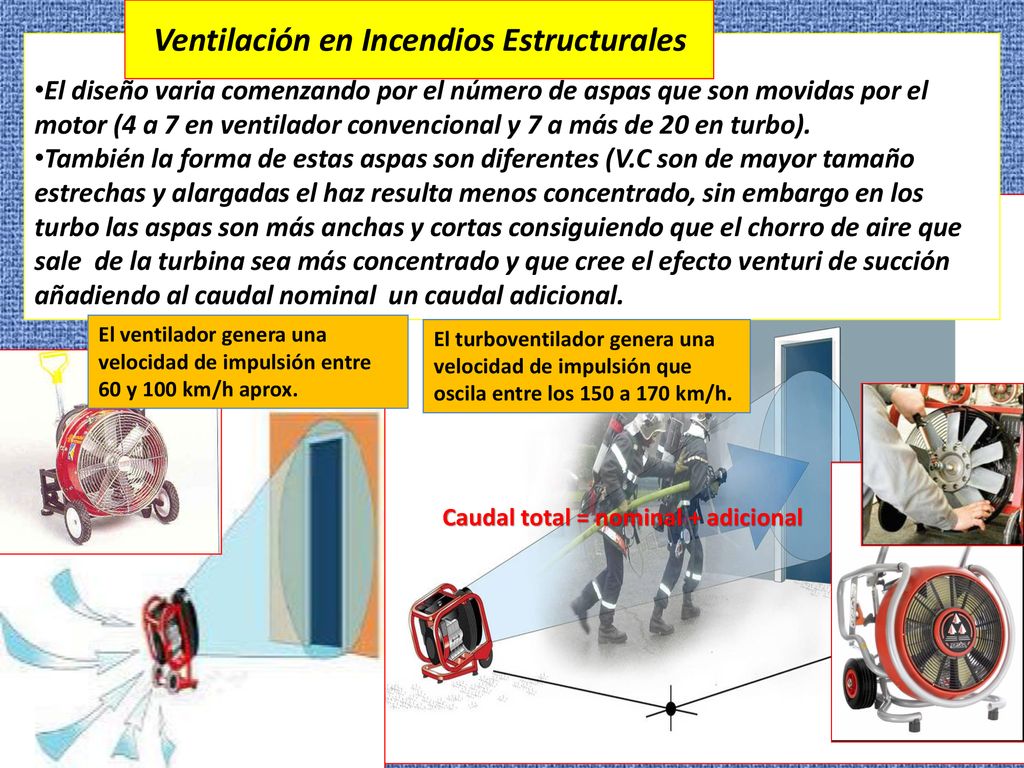

efinir diferencias entre los ventiladores convencionales y los turboventiladores: El diseño varia comenzando por el número de aspas que son movidas por el motor (4 a 7 en ventilador convencional y 7 a más de 20 en turbo). También la forma de estas aspas son diferentes (V.C son de mayor tamaño estrechas y alargadas el haz resulta menos concentrado, sin embargo en los turbo las aspas son más anchas y cortas consiguiendo que el chorro de aire que sale de la turbina sea más concentrado y que cree el efecto venturi de succión añadiendo al caudal nominal un caudal adicional. El ventilador genera una velocidad de impulsión entre 60 y 100 km/h aprox. El turboventilador genera una velocidad de impulsión que oscila entre los 150 a 170 km/h. Caudal total = nominal + adicional

14 Ventilación en Incendios Estructurales

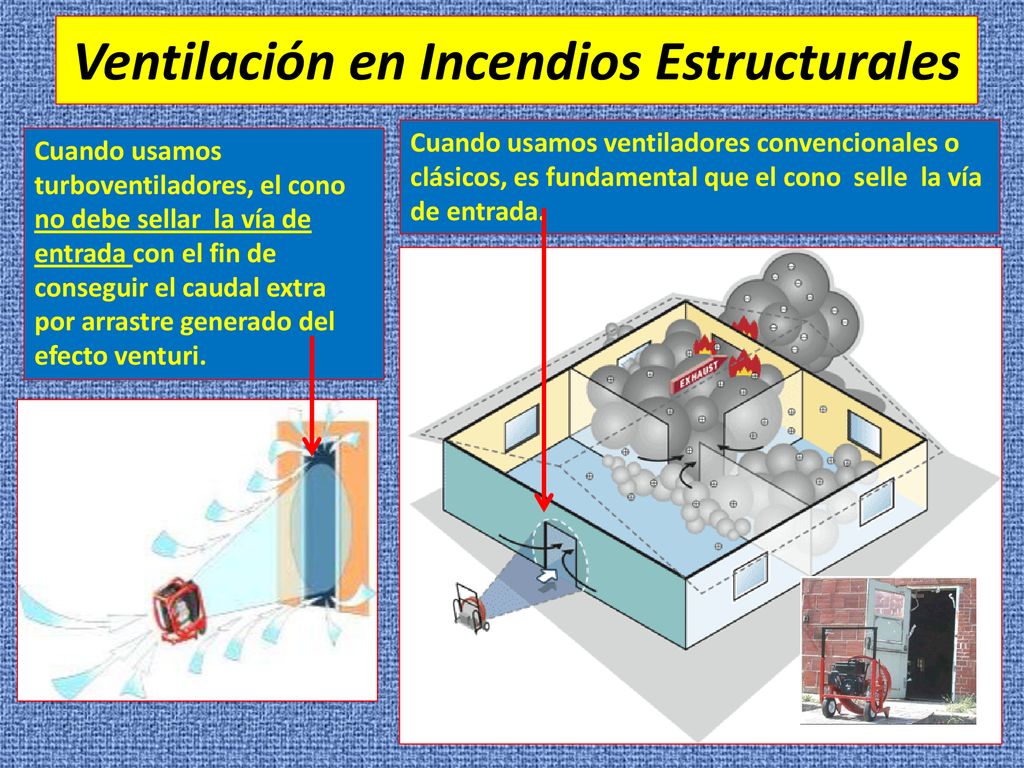

Cuando usamos ventiladores convencionales o clásicos, es fundamental que el cono selle la vía de entrada. Cuando usamos turboventiladores, el cono no debe sellar la vía de entrada con el fin de conseguir el caudal extra por arrastre generado del efecto venturi.

15 Ventilación en Incendios Estructurales

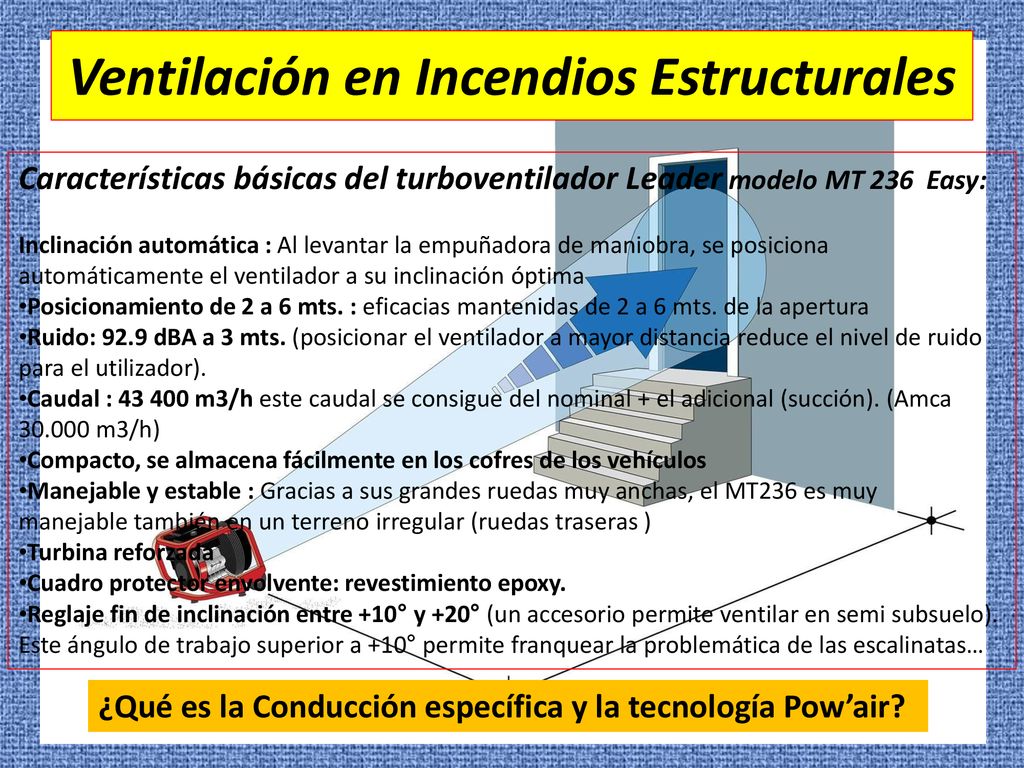

Características básicas del turboventilador Leader modelo MT 236 Easy: Inclinación automática : Al levantar la empuñadora de maniobra, se posiciona automáticamente el ventilador a su inclinación óptima Posicionamiento de 2 a 6 mts. : eficacias mantenidas de 2 a 6 mts. de la apertura Ruido: 92.9 dBA a 3 mts. (posicionar el ventilador a mayor distancia reduce el nivel de ruido para el utilizador). Caudal : m3/h este caudal se consigue del nominal + el adicional (succión). (Amca m3/h) Compacto, se almacena fácilmente en los cofres de los vehículos Manejable y estable : Gracias a sus grandes ruedas muy anchas, el MT236 es muy manejable también en un terreno irregular (ruedas traseras ) Turbina reforzada Cuadro protector envolvente: revestimiento epoxy. Reglaje fin de inclinación entre +10° y +20° (un accesorio permite ventilar en semi subsuelo). Este ángulo de trabajo superior a +10° permite franquear la problemática de las escalinatas… ¿Qué es la Conducción específica y la tecnología Pow’air?

16 Ventilación en Incendios Estructurales

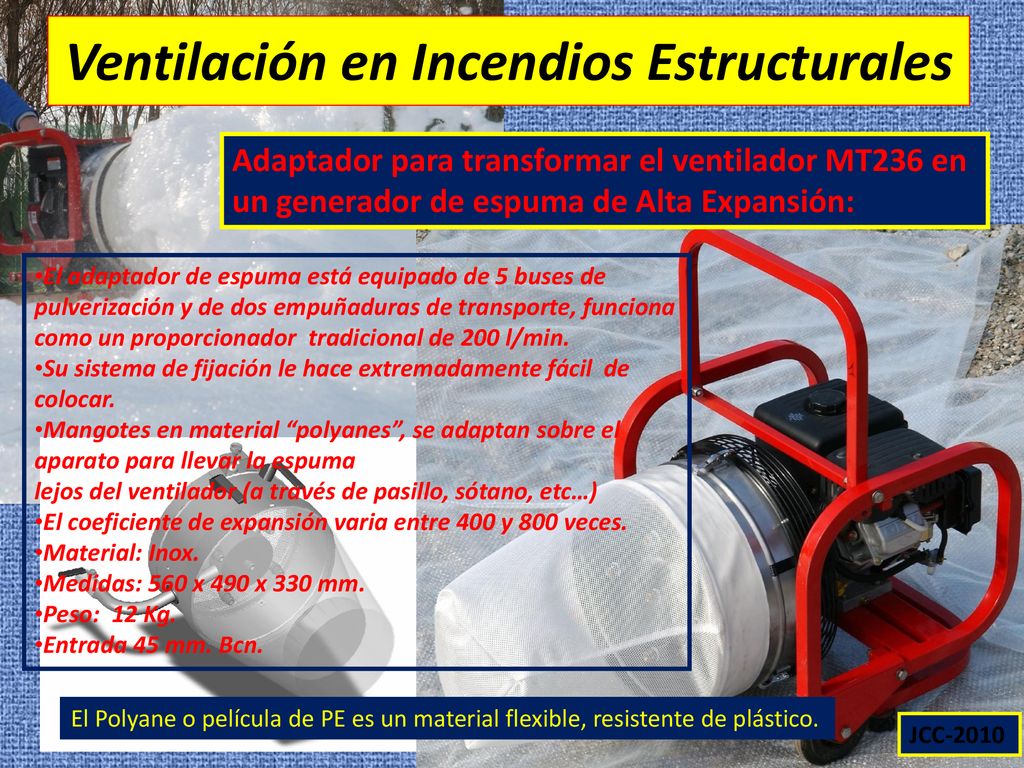

Adaptador para transformar el ventilador MT236 en un generador de espuma de Alta Expansión: El adaptador de espuma está equipado de 5 buses de pulverización y de dos empuñaduras de transporte, funciona como un proporcionador tradicional de 200 l/min. Su sistema de fijación le hace extremadamente fácil de colocar. Mangotes en material “polyanes”, se adaptan sobre el aparato para llevar la espuma lejos del ventilador (a través de pasillo, sótano, etc…) El coeficiente de expansión varia entre 400 y 800 veces. Material: Inox. Medidas: 560 x 490 x 330 mm. Peso: 12 Kg. Entrada 45 mm. Bcn. El Polyane o película de PE es un material flexible, resistente de plástico. JCC-2010

17 Ventilación en Incendios Estructurales

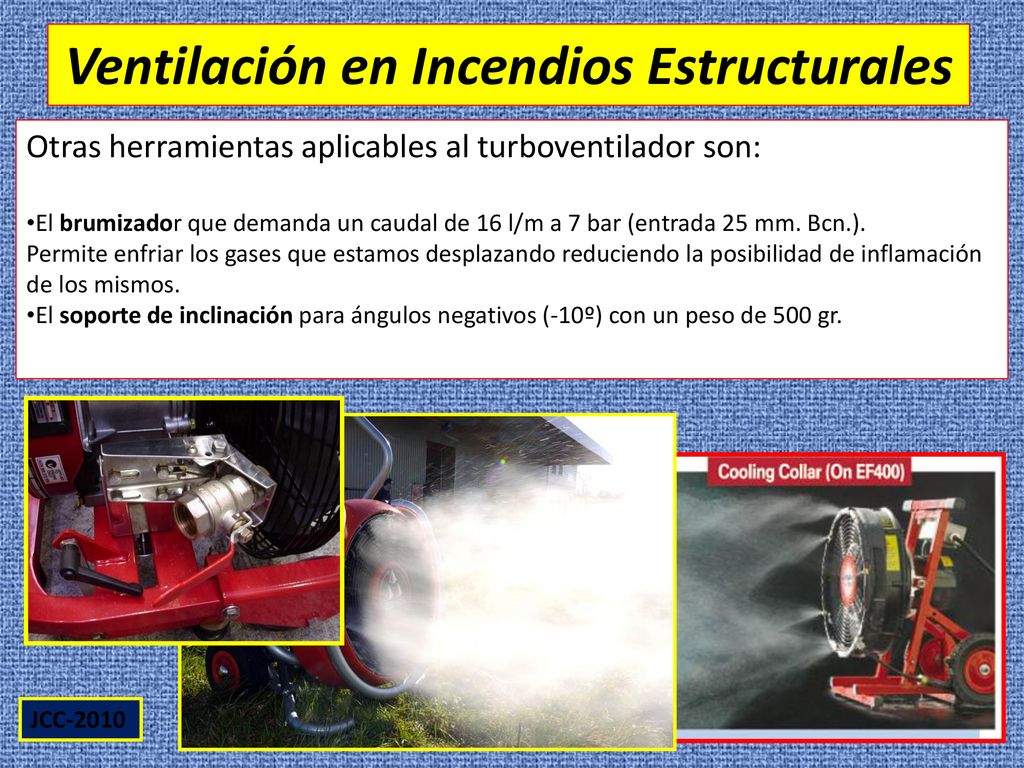

Otras herramientas aplicables al turboventilador son: El brumizador que demanda un caudal de 16 l/m a 7 bar (entrada 25 mm. Bcn.). Permite enfriar los gases que estamos desplazando reduciendo la posibilidad de inflamación de los mismos. El soporte de inclinación para ángulos negativos (-10º) con un peso de 500 gr. JCC-2010

18 Ventilación en Incendios Estructurales
¿Qué podemos observar en estas imágenes? Tenemos que intentar leer el incendio.

19 Ventilación en Incendios Estructurales

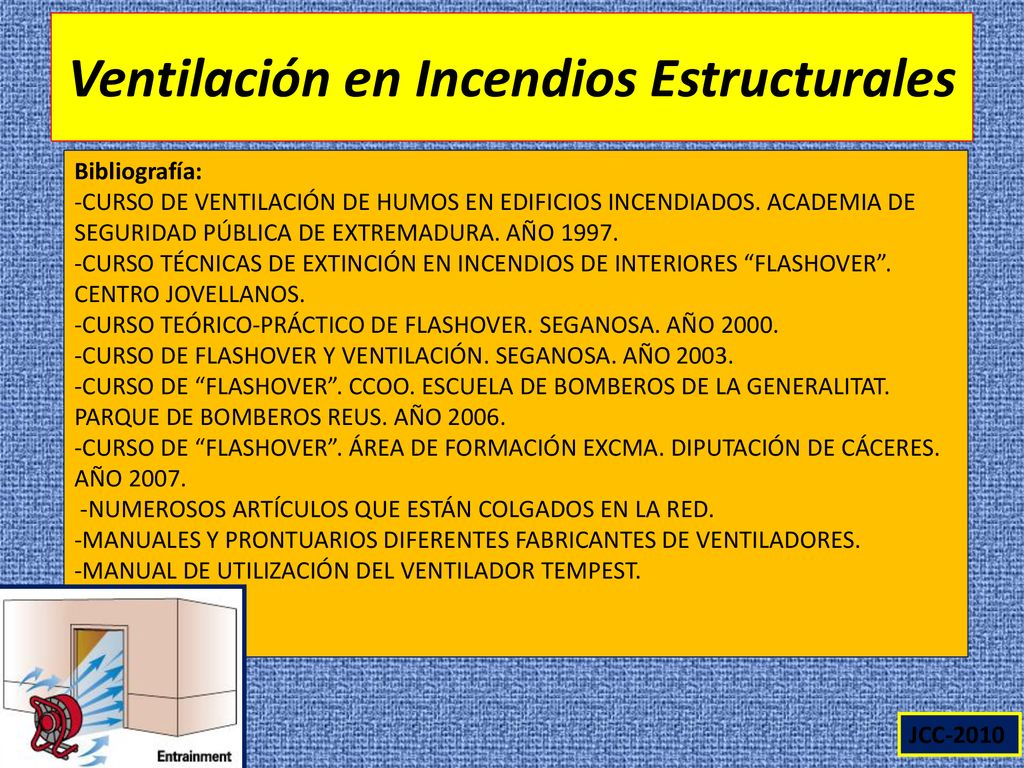

Bibliografía: -CURSO DE VENTILACIÓN DE HUMOS EN EDIFICIOS INCENDIADOS. ACADEMIA DE SEGURIDAD PÚBLICA DE EXTREMADURA. AÑO 1997. -CURSO TÉCNICAS DE EXTINCIÓN EN INCENDIOS DE INTERIORES “FLASHOVER”. CENTRO JOVELLANOS. -CURSO TEÓRICO-PRÁCTICO DE FLASHOVER. SEGANOSA. AÑO 2000. -CURSO DE FLASHOVER Y VENTILACIÓN. SEGANOSA. AÑO 2003. -CURSO DE “FLASHOVER”. CCOO. ESCUELA DE BOMBEROS DE LA GENERALITAT. PARQUE DE BOMBEROS REUS. AÑO 2006. -CURSO DE “FLASHOVER”. ÁREA DE FORMACIÓN EXCMA. DIPUTACIÓN DE CÁCERES. AÑO 2007. -NUMEROSOS ARTÍCULOS QUE ESTÁN COLGADOS EN LA RED. -MANUALES Y PRONTUARIOS DIFERENTES FABRICANTES DE VENTILADORES. -MANUAL DE UTILIZACIÓN DEL VENTILADOR TEMPEST. JCC-2010
