1 INTERACCIÓN ENTRE EL VIENTO NEFTALÍ RODRÍGUEZ CUEVAS
Y EL MUSEO SOUMAYA NEFTALÍ RODRÍGUEZ CUEVAS

2

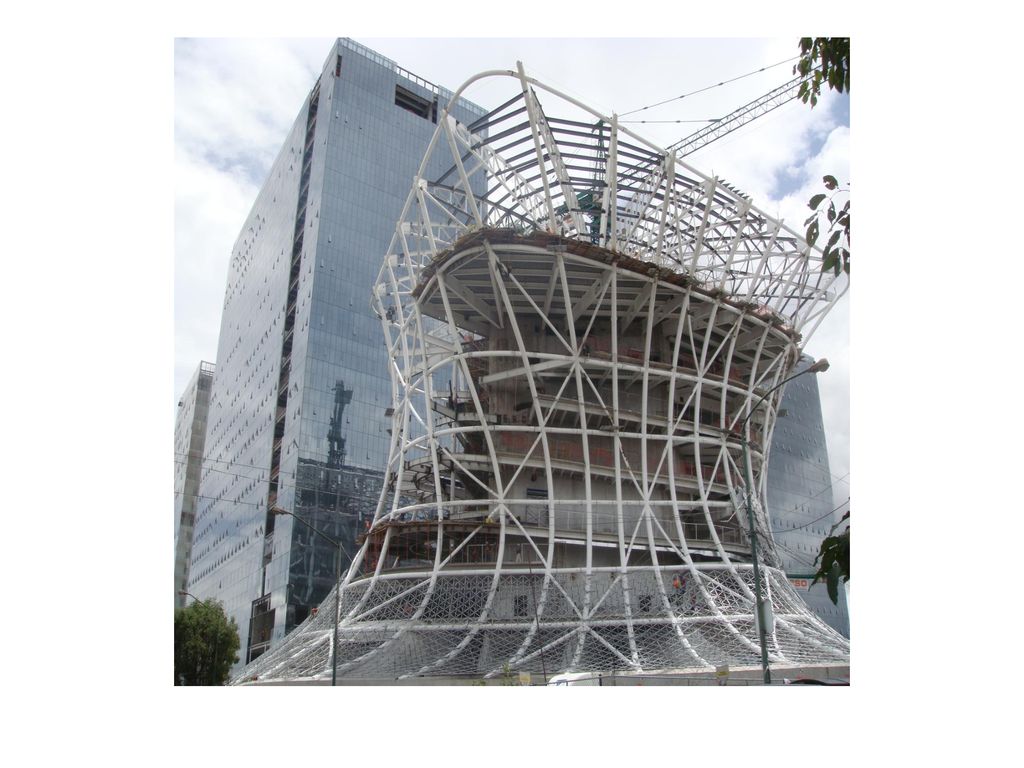

3

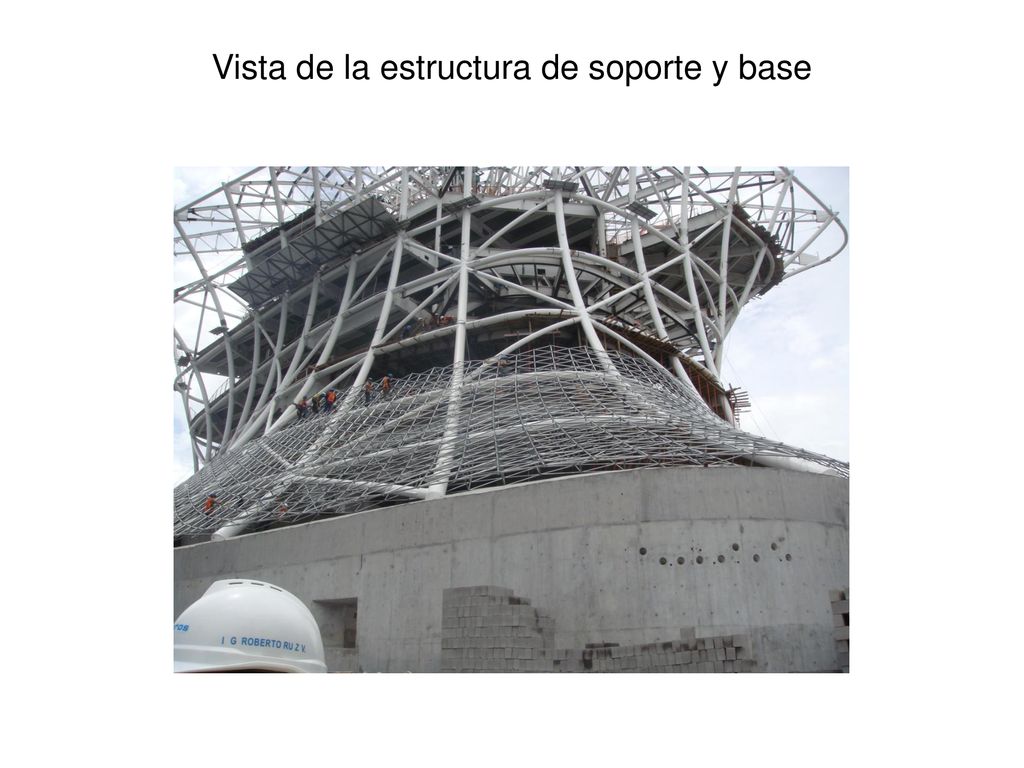

4 Vista de la estructura de soporte y base

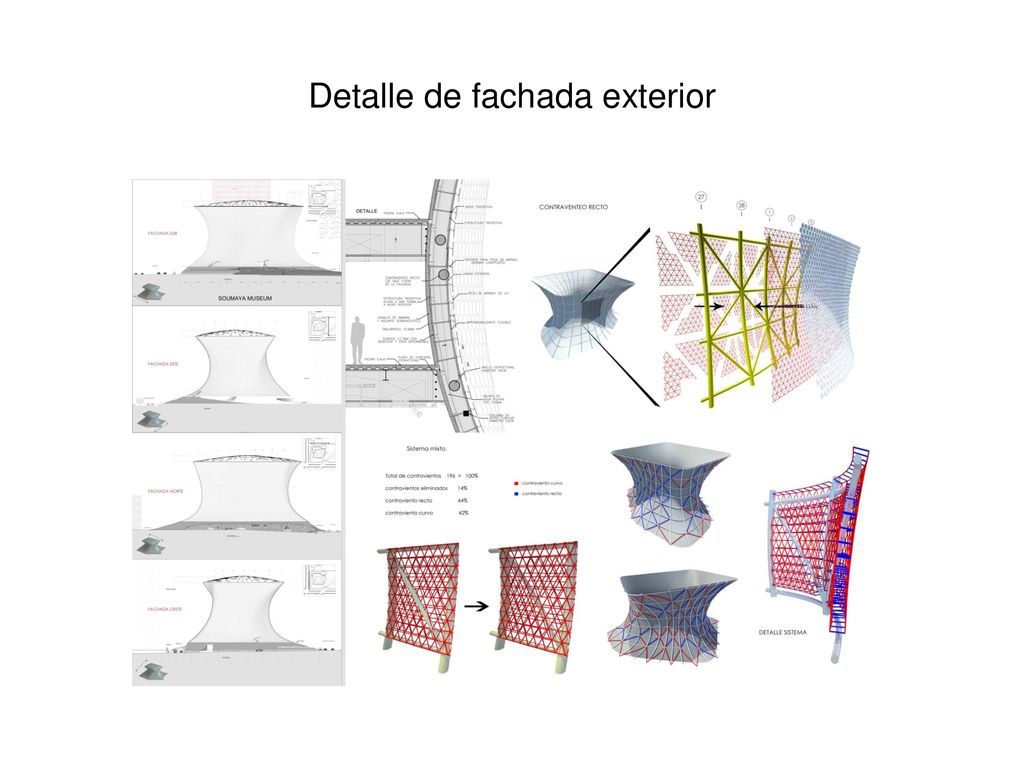

5 Detalle de fachada exterior

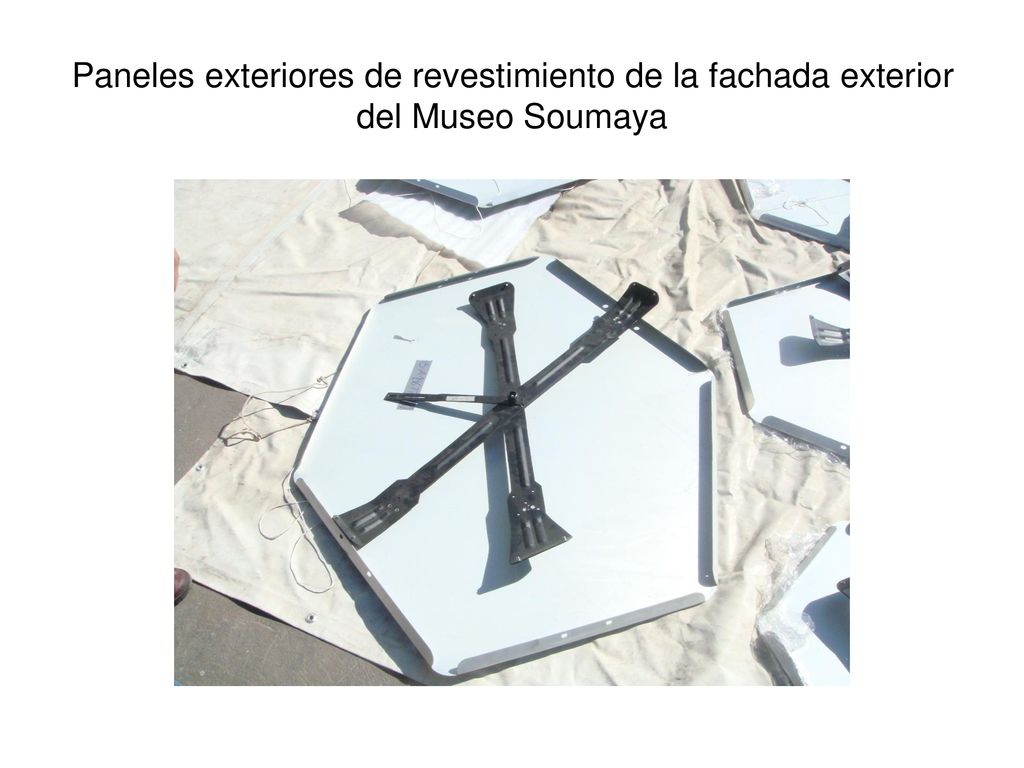

6 Paneles exteriores de revestimiento de la fachada exterior del Museo Soumaya

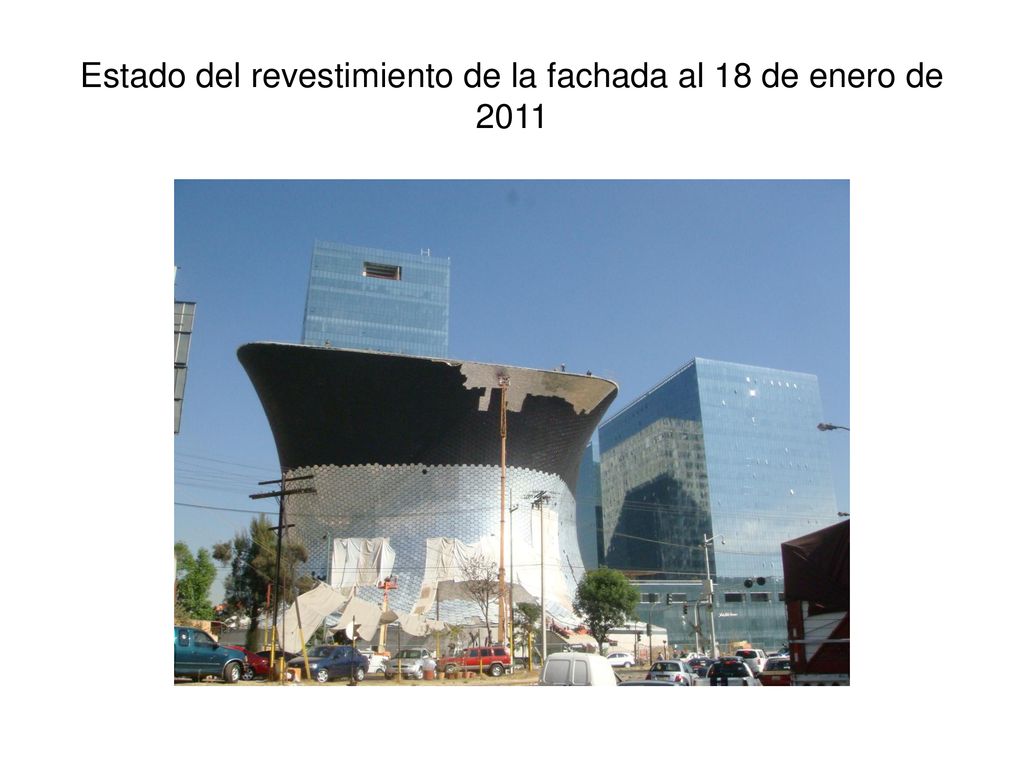

7 Estado del revestimiento de la fachada al 18 de enero de 2011

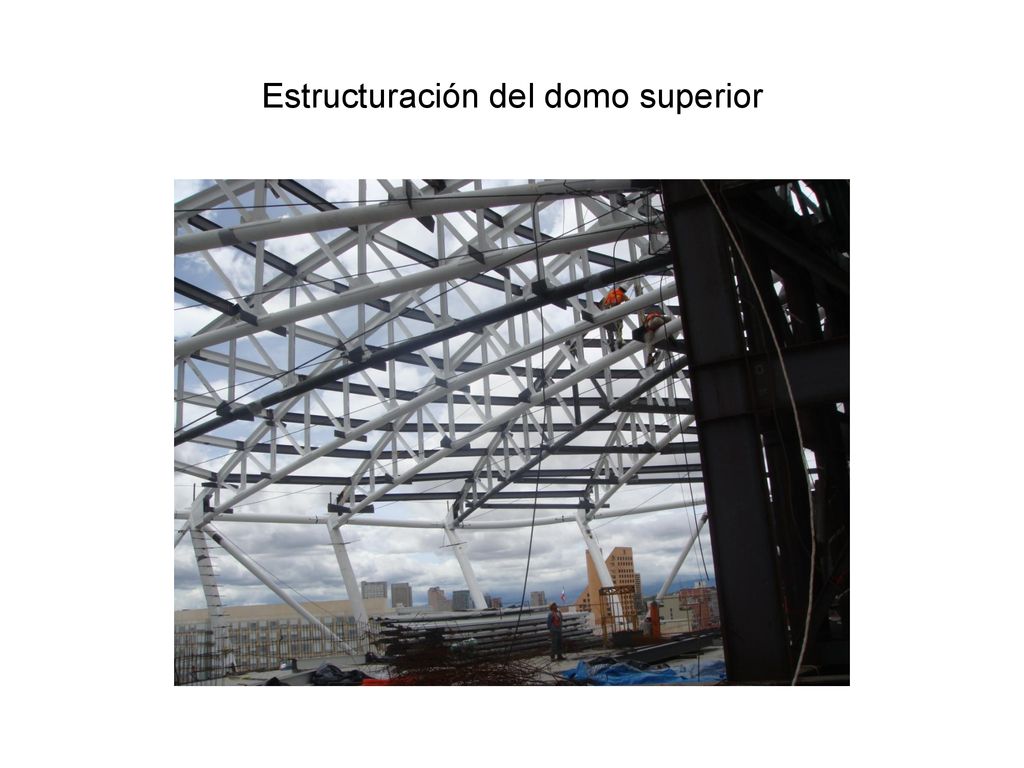

8 Estructuración del domo superior

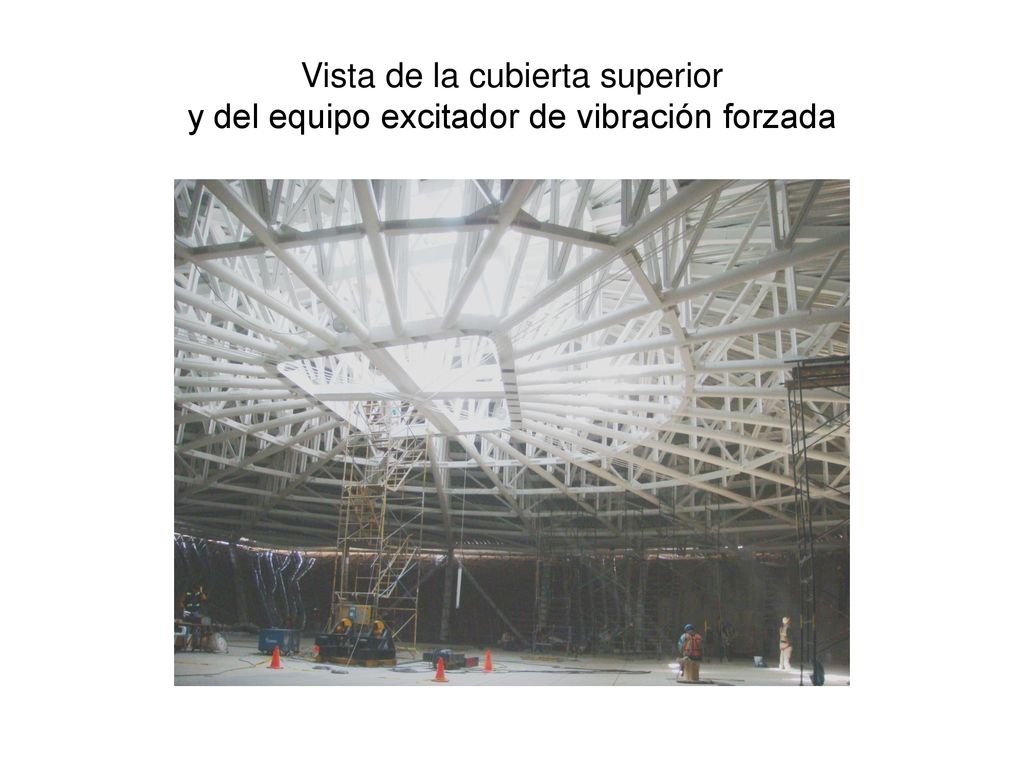

9 Vista de la cubierta superior y del equipo excitador de vibración forzada

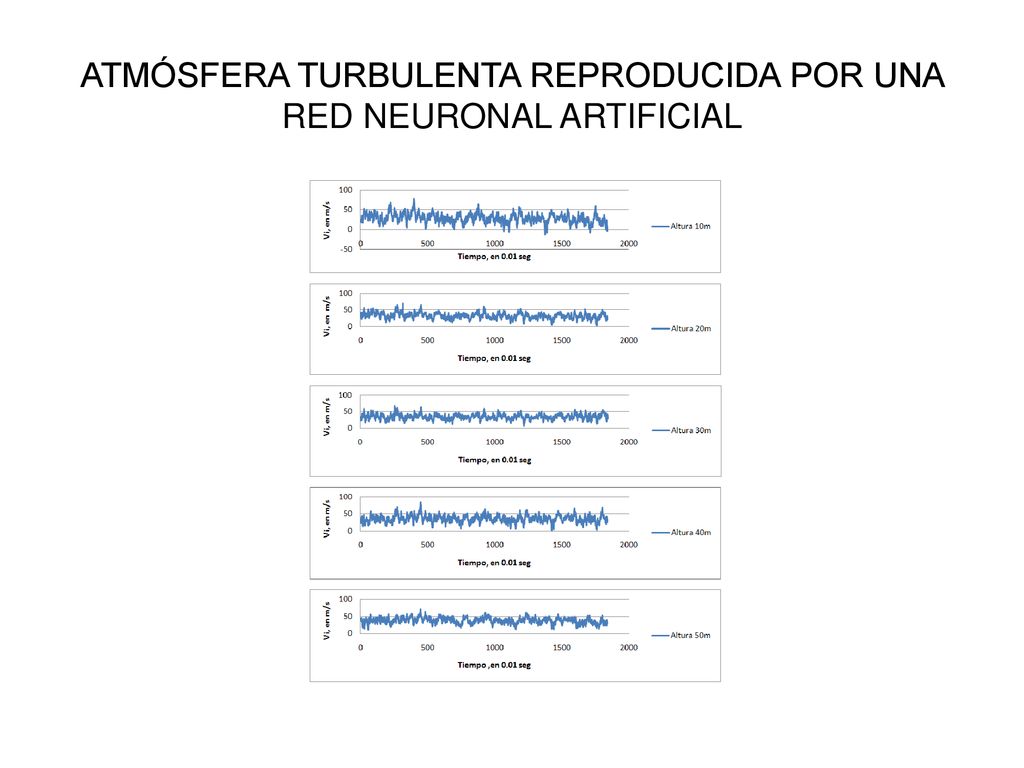

10 ATMÓSFERA TURBULENTA REPRODUCIDA POR UNA RED NEURONAL ARTIFICIAL

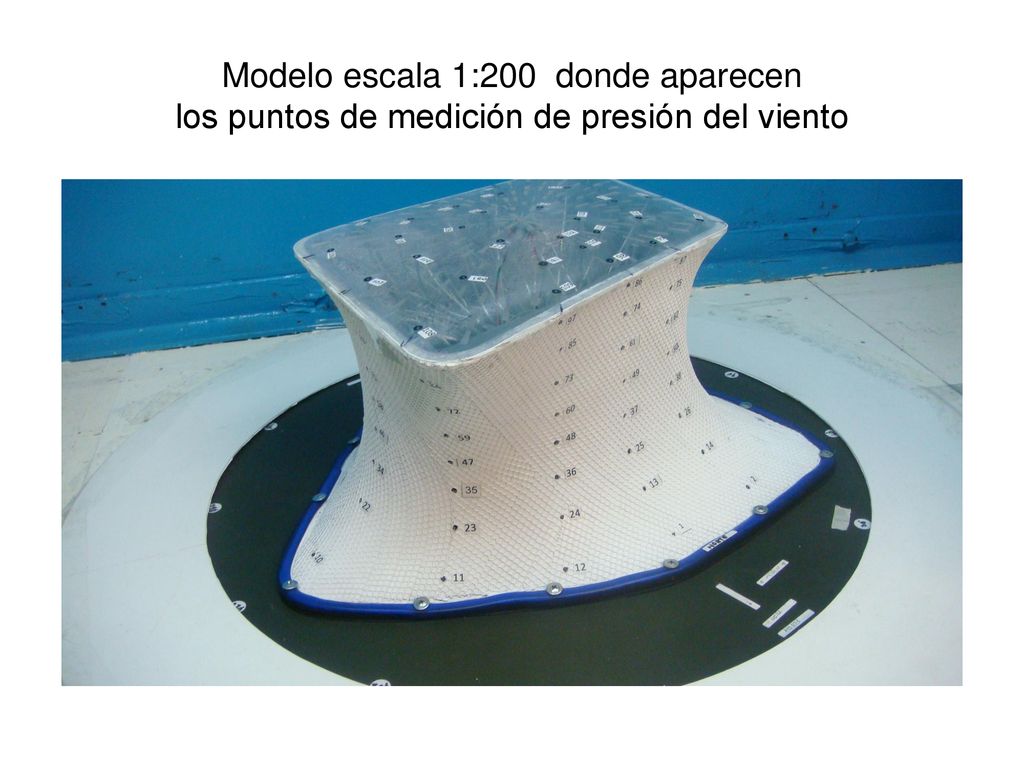

11 Modelo escala 1:200 donde aparecen los puntos de medición de presión del viento

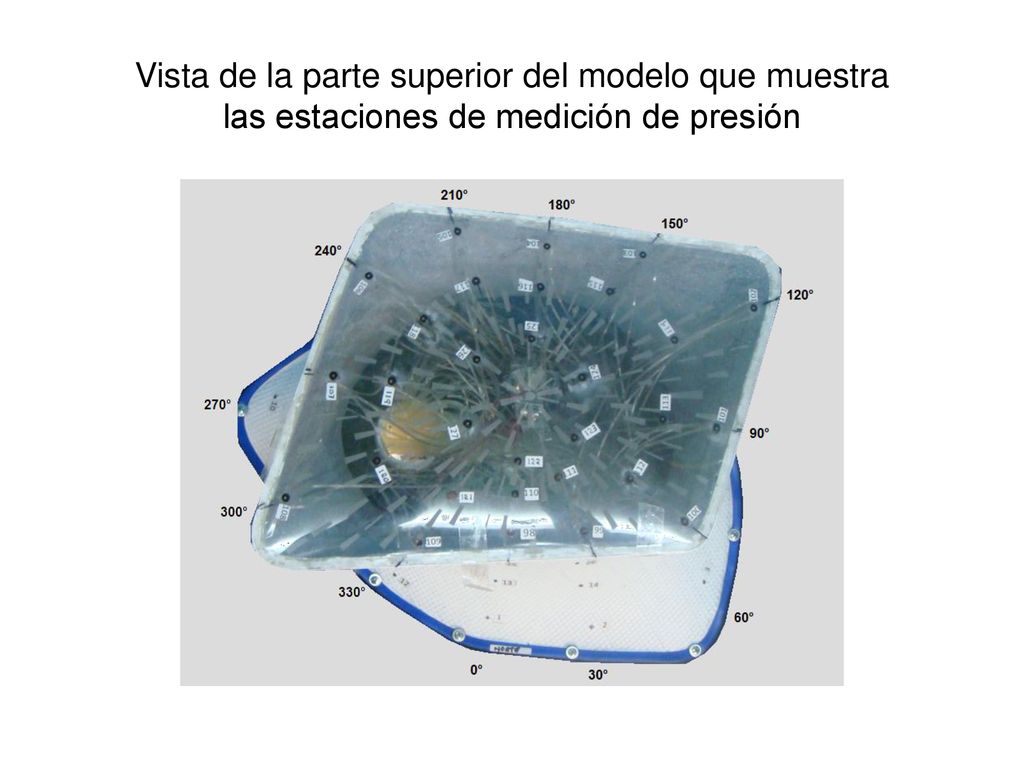

12 Vista de la parte superior del modelo que muestra las estaciones de medición de presión

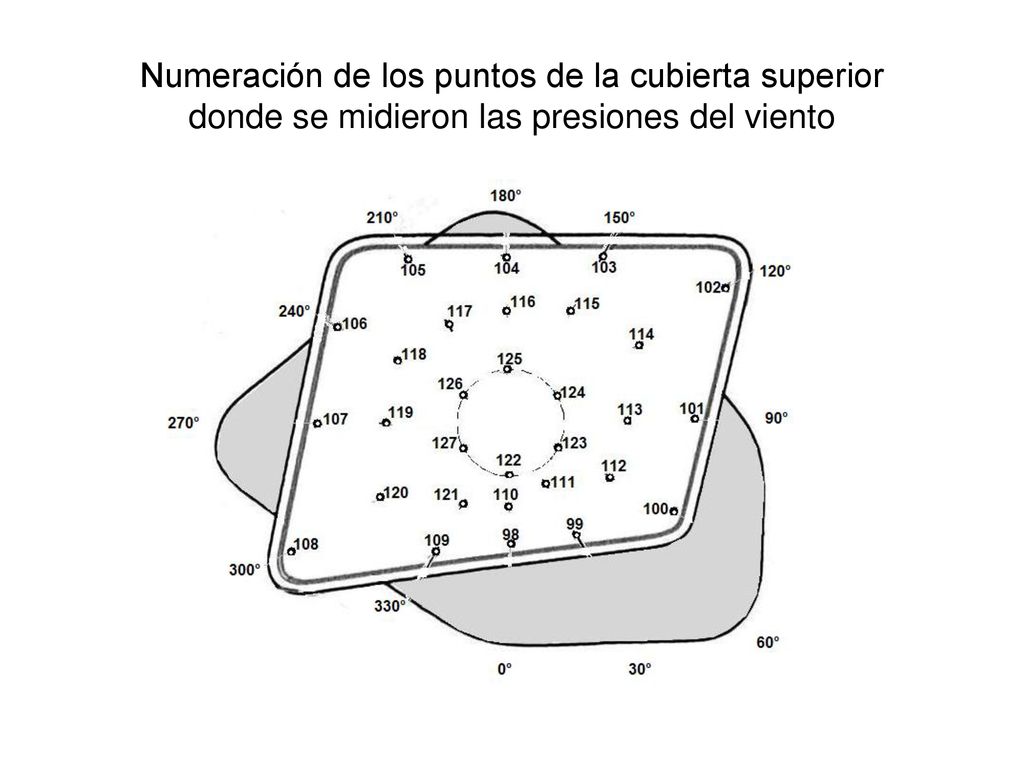

13 Numeración de los puntos de la cubierta superior donde se midieron las presiones del viento

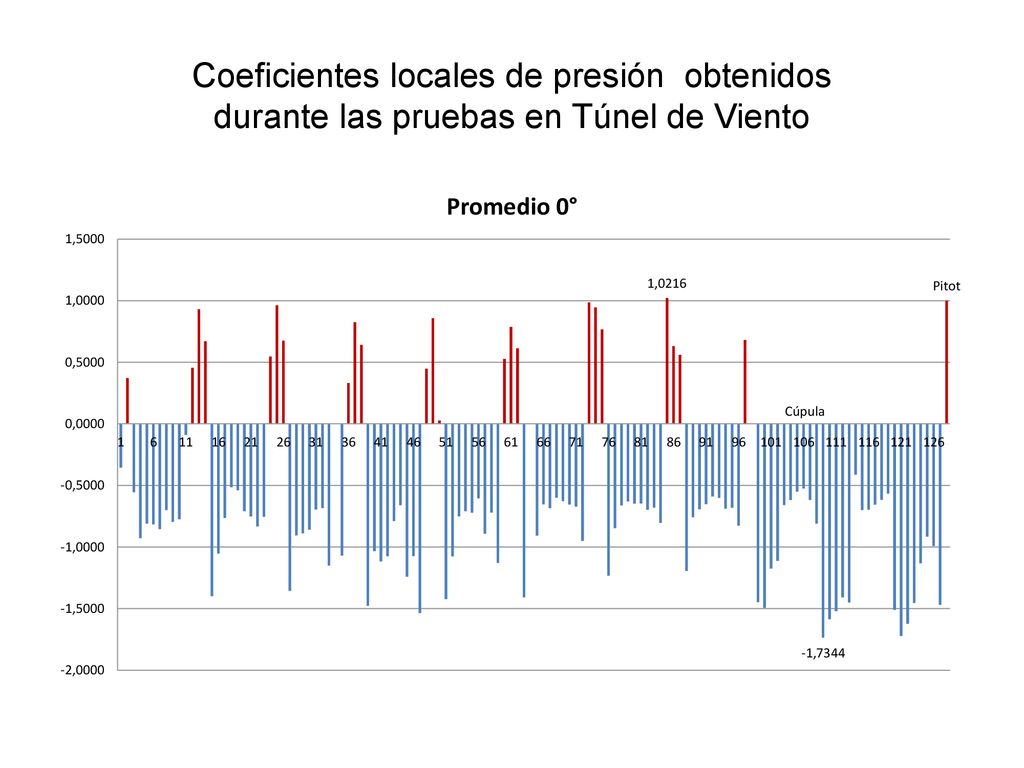

14 Coeficientes locales de presión obtenidos durante las pruebas en Túnel de Viento

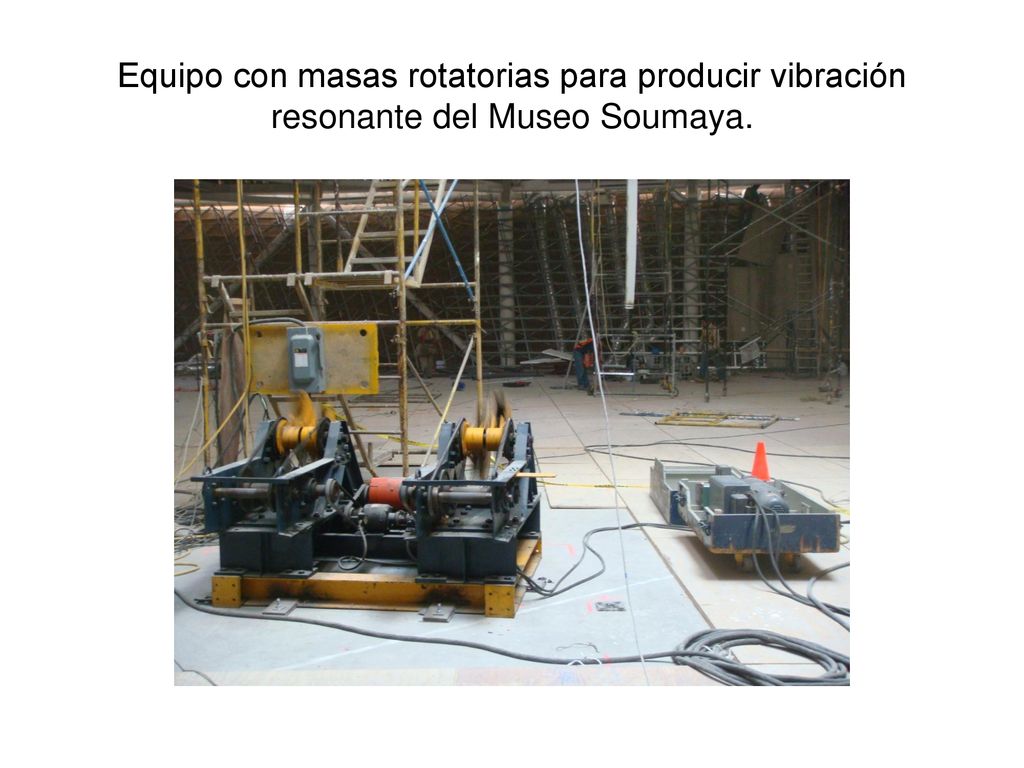

15 Equipo con masas rotatorias para producir vibración resonante del Museo Soumaya.

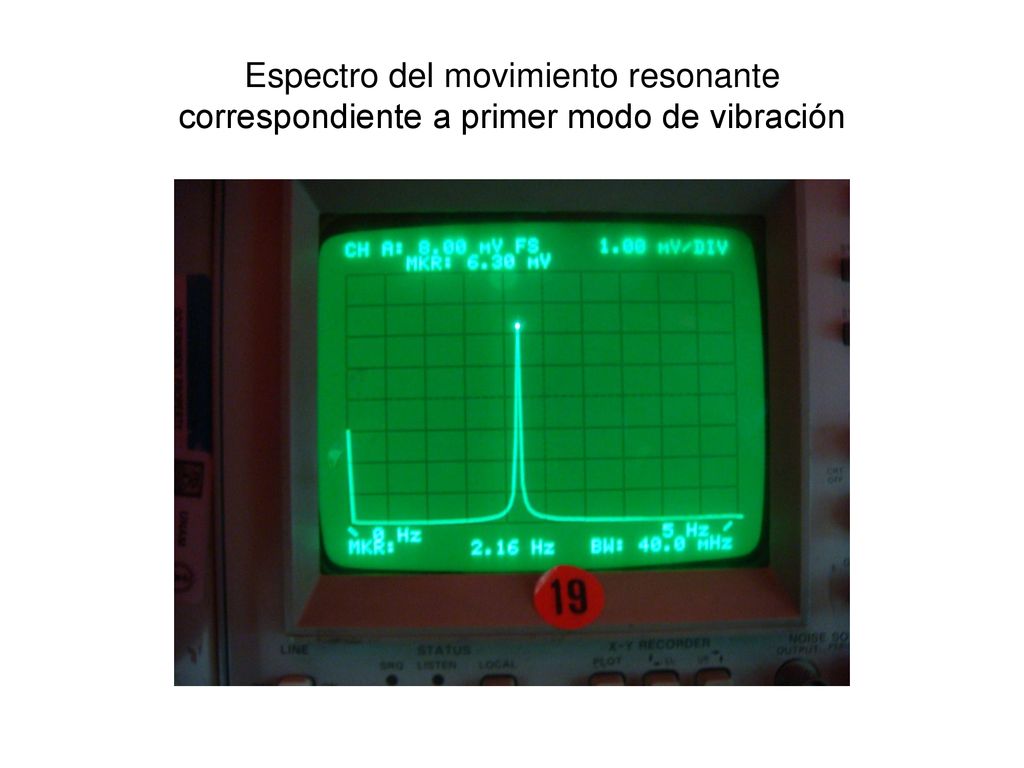

16 Espectro del movimiento resonante correspondiente a primer modo de vibración

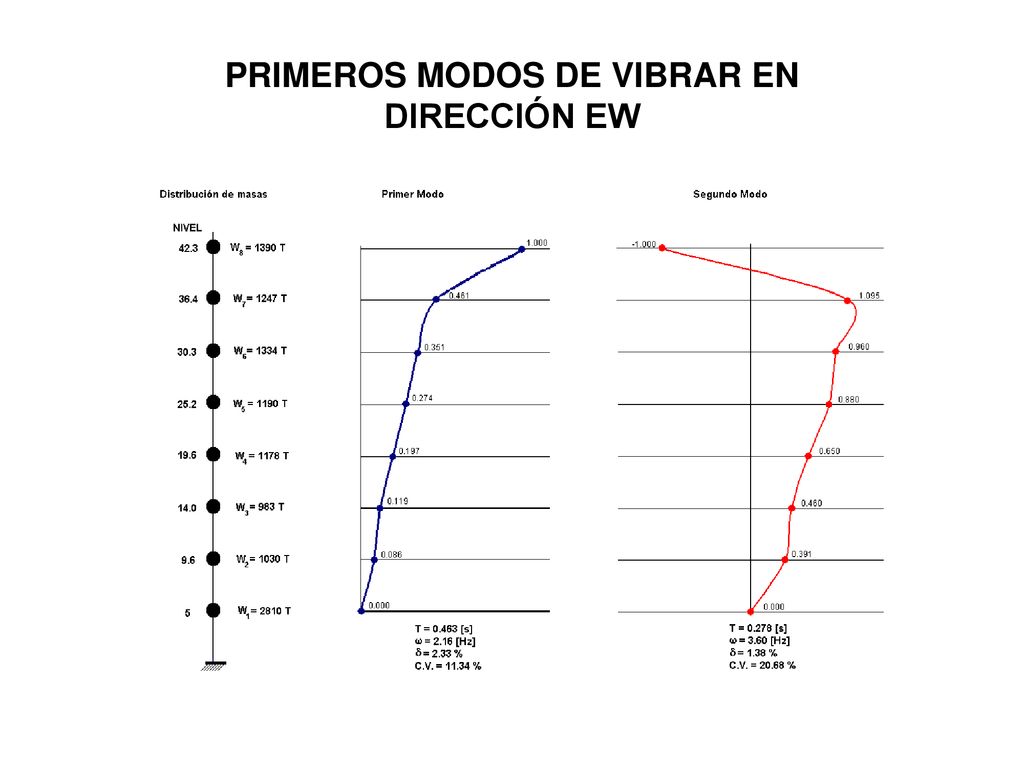

17 PRIMEROS MODOS DE VIBRAR EN DIRECCIÓN EW

18 PRIMEROS MODOS DE VIBRAR EN DIRECCIÓN NS

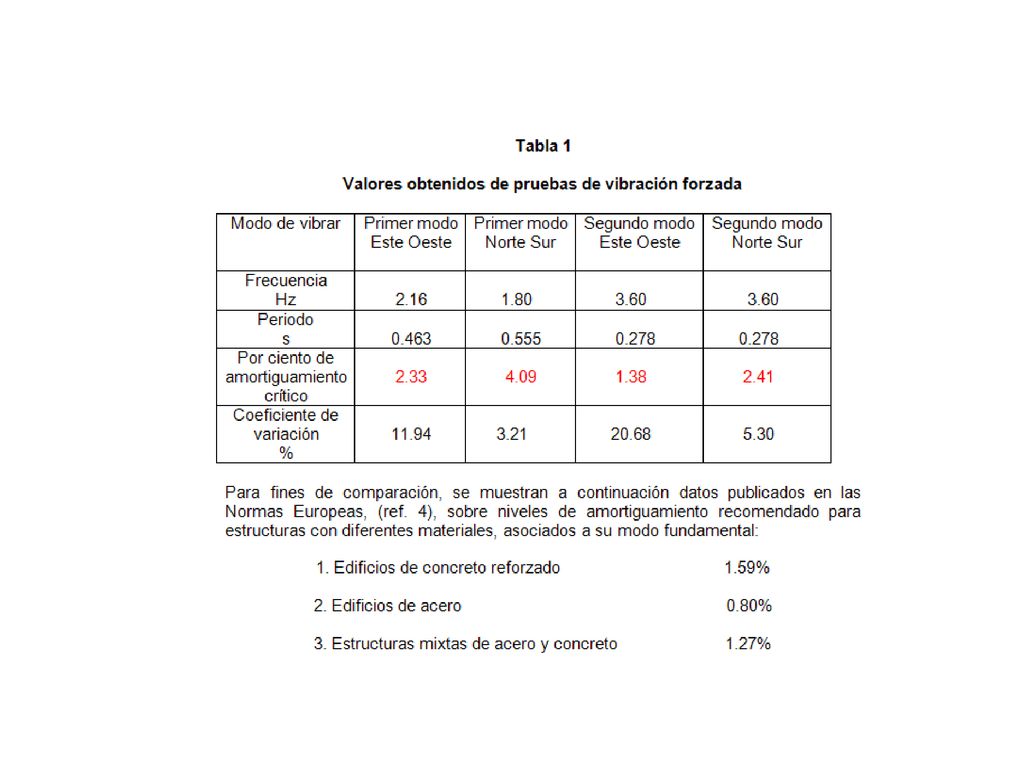

19

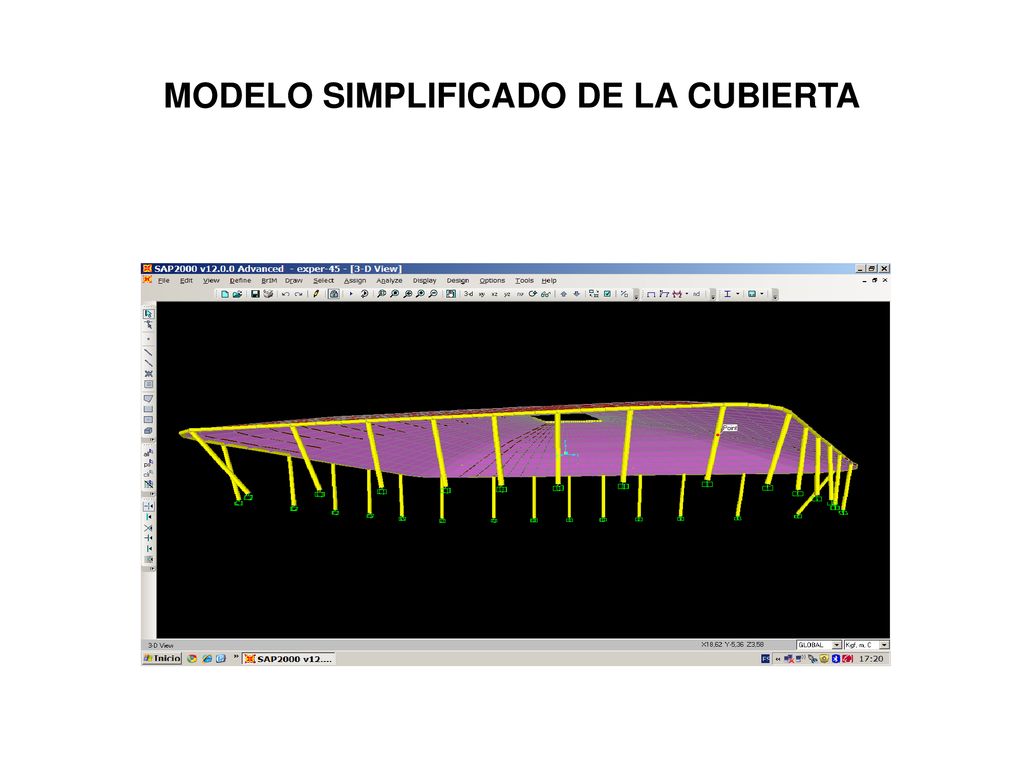

20 MODELO SIMPLIFICADO DE LA CUBIERTA

21 Velocidad crítica del viento que produce la separación de vórtices resonantes
La medición de aceleraciones registradas durante pruebas en el modelo, mostró que la velocidad critica , Vc, obtenida del número de Strohual para el cual se separan vórtices periódicos resonantes, en km/hora, resultó igual a : Vc = 186 n donde: n es la frecuencia natural de vibración del primer modo, en hz Al considerar que la vibración forzada de la edificación indicó que: n= 2.16 hz Vc=402 km/h por lo que es poco probable que se presente la separación de vórtices, ya que la máxima velocidad de diseño en el sitio del Museo es igual a km/h.

22 RECONOCIMIENTO Rodolfo Peters Lammel Mario A. Canales Alvarado
Para completar esta investigación, se contó con la colaboración de: Rodolfo Peters Lammel Mario A. Canales Alvarado Johann C. Acosta Bravo Raúl Maldonado Alaniz Ponciano Trinidad López José Rosales Hernández
