HAY PERSONAS ATRAPADAS ¿QUÉ DEBO HACER PRIMERO?

Presentación del tema: "HAY PERSONAS ATRAPADAS ¿QUÉ DEBO HACER PRIMERO?"— Transcripción de la presentación:

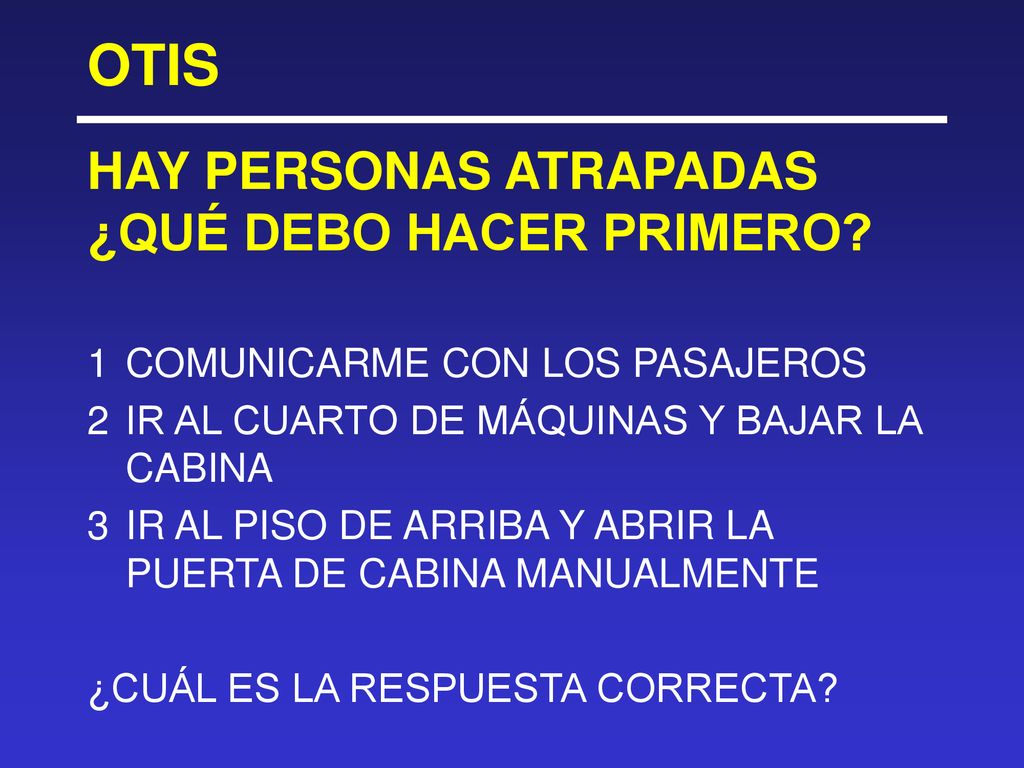

1 HAY PERSONAS ATRAPADAS ¿QUÉ DEBO HACER PRIMERO?
OTIS HAY PERSONAS ATRAPADAS ¿QUÉ DEBO HACER PRIMERO? COMUNICARME CON LOS PASAJEROS IR AL CUARTO DE MÁQUINAS Y BAJAR LA CABINA IR AL PISO DE ARRIBA Y ABRIR LA PUERTA DE CABINA MANUALMENTE ¿CUÁL ES LA RESPUESTA CORRECTA?

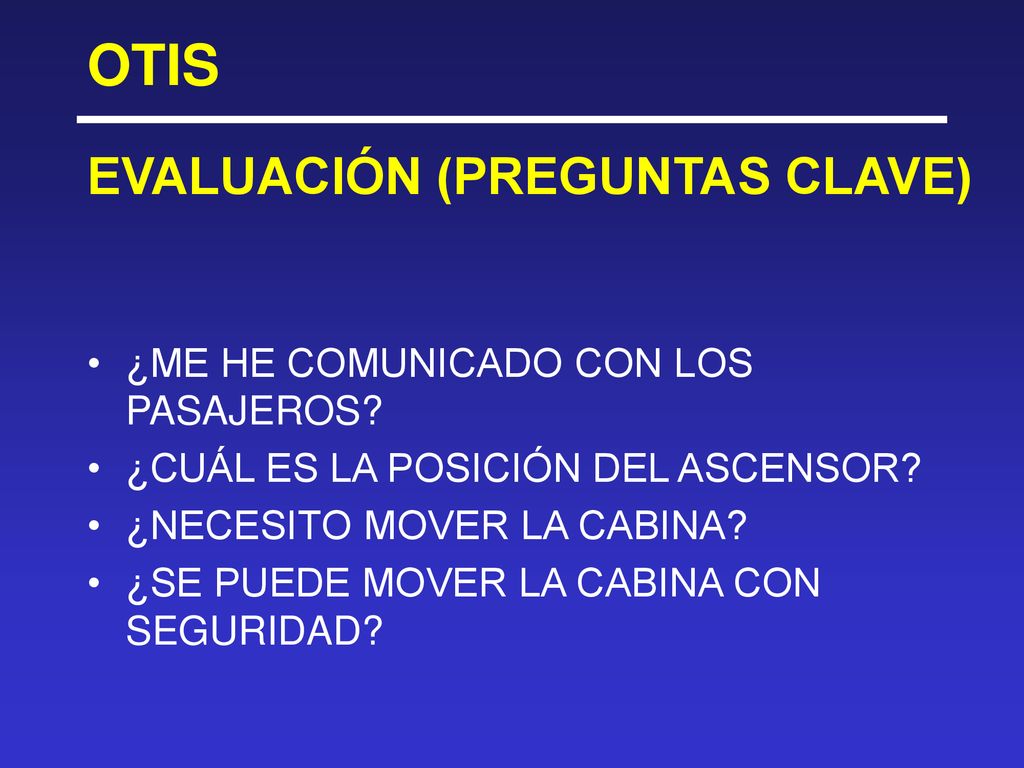

2 EVALUACIÓN (PREGUNTAS CLAVE)
OTIS EVALUACIÓN (PREGUNTAS CLAVE) ¿ME HE COMUNICADO CON LOS PASAJEROS? ¿CUÁL ES LA POSICIÓN DEL ASCENSOR? ¿NECESITO MOVER LA CABINA? ¿SE PUEDE MOVER LA CABINA CON SEGURIDAD?

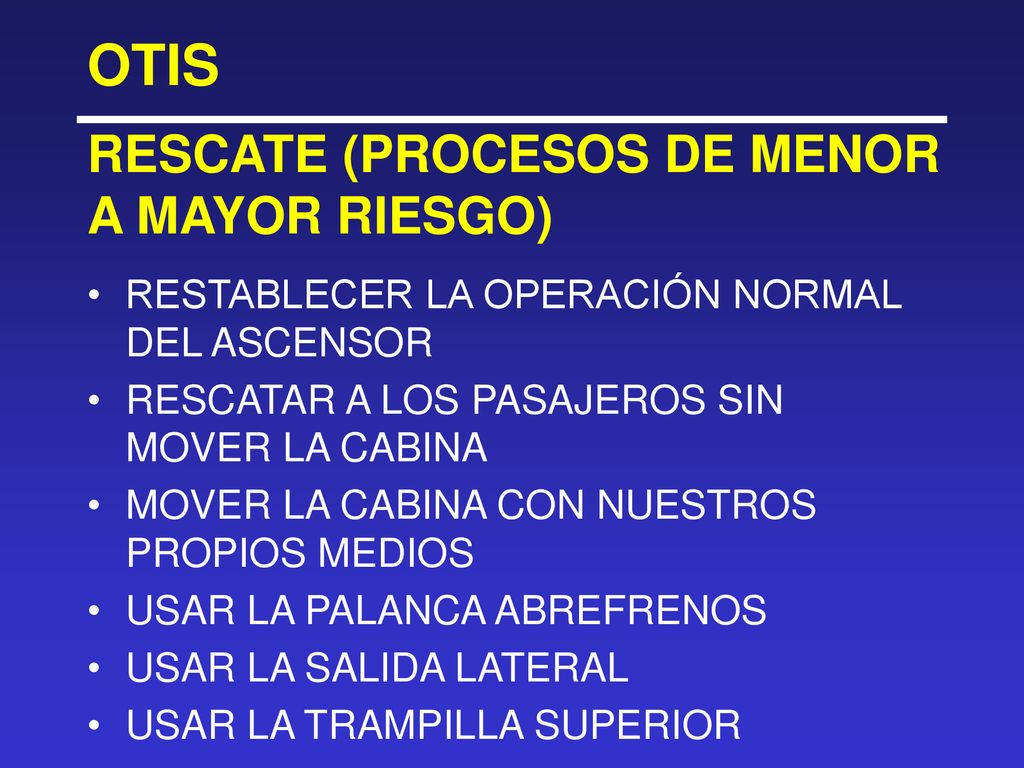

3 RESCATE (PROCESOS DE MENOR A MAYOR RIESGO)
OTIS RESCATE (PROCESOS DE MENOR A MAYOR RIESGO) RESTABLECER LA OPERACIÓN NORMAL DEL ASCENSOR RESCATAR A LOS PASAJEROS SIN MOVER LA CABINA MOVER LA CABINA CON NUESTROS PROPIOS MEDIOS USAR LA PALANCA ABREFRENOS USAR LA SALIDA LATERAL USAR LA TRAMPILLA SUPERIOR

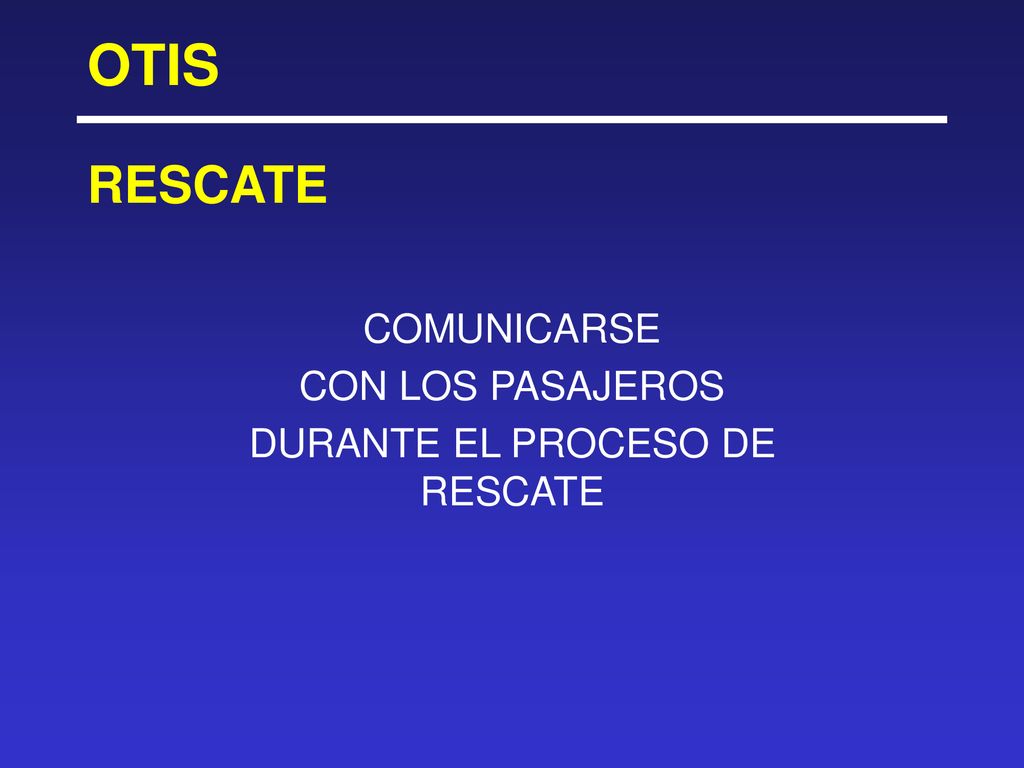

4 COMUNICARSE CON LOS PASAJEROS DURANTE EL PROCESO DE RESCATE
OTIS RESCATE COMUNICARSE CON LOS PASAJEROS DURANTE EL PROCESO DE RESCATE

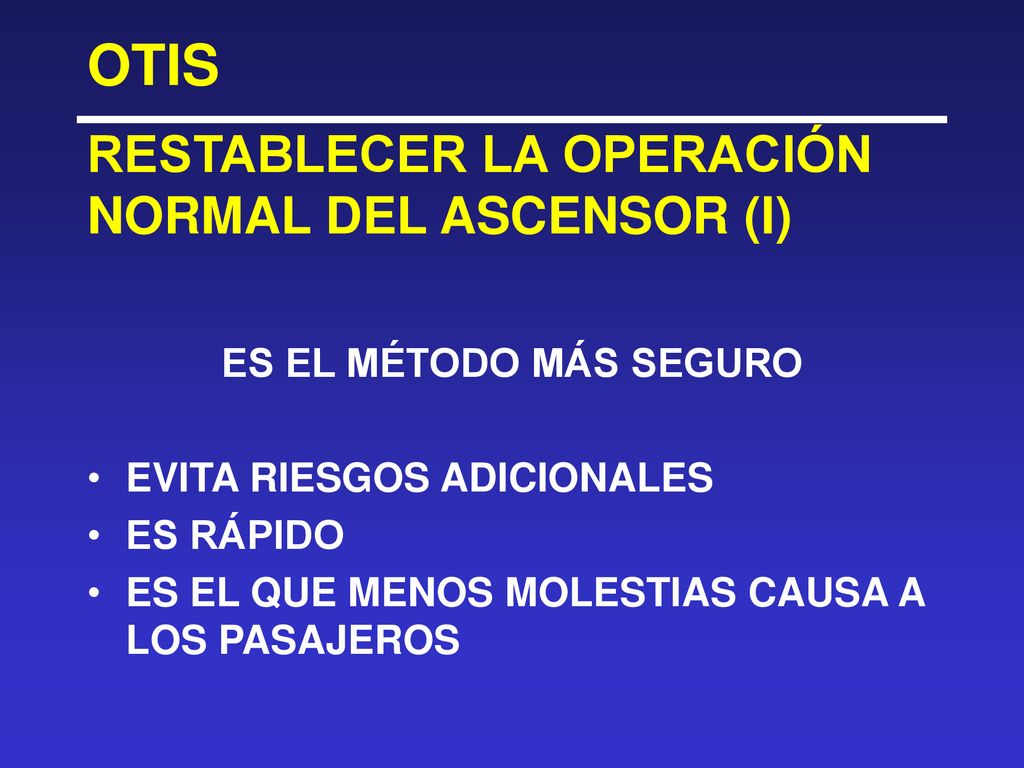

5 RESTABLECER LA OPERACIÓN NORMAL DEL ASCENSOR (I)
OTIS RESTABLECER LA OPERACIÓN NORMAL DEL ASCENSOR (I) ES EL MÉTODO MÁS SEGURO EVITA RIESGOS ADICIONALES ES RÁPIDO ES EL QUE MENOS MOLESTIAS CAUSA A LOS PASAJEROS

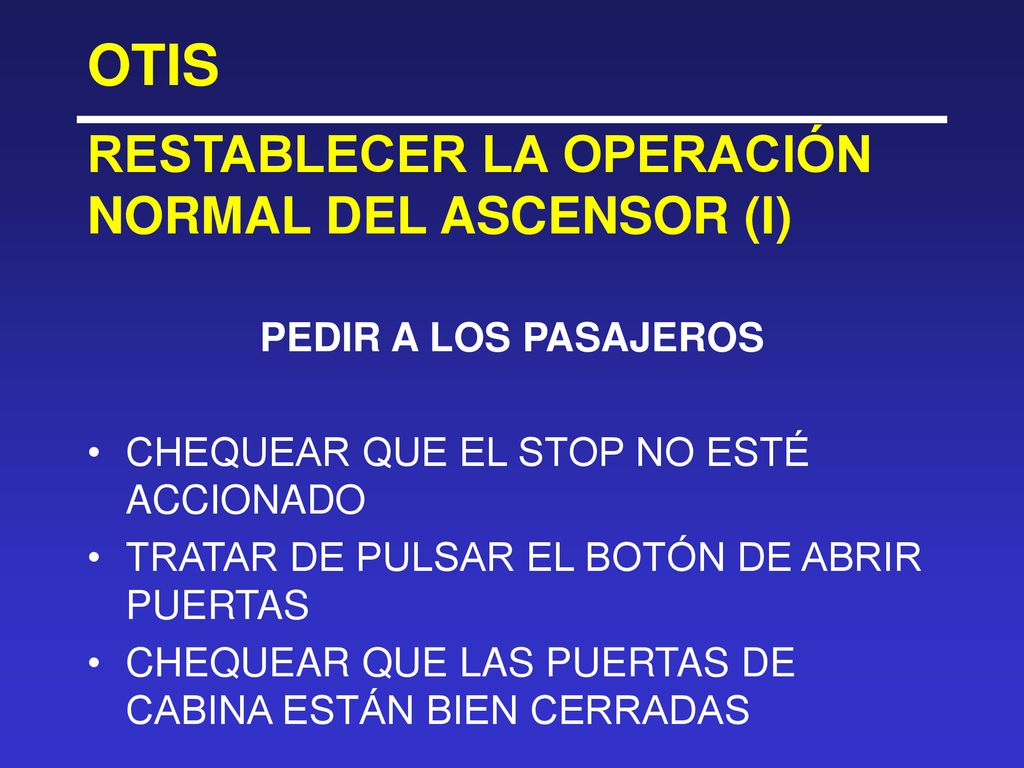

6 OTIS RESTABLECER LA OPERACIÓN NORMAL DEL ASCENSOR (I)
PEDIR A LOS PASAJEROS CHEQUEAR QUE EL STOP NO ESTÉ ACCIONADO TRATAR DE PULSAR EL BOTÓN DE ABRIR PUERTAS CHEQUEAR QUE LAS PUERTAS DE CABINA ESTÁN BIEN CERRADAS

7 OTIS PREGUNTA SE ENCUENTRAN PERSONAS ATRAPADAS Y COMPROBAMOS EN EL CUARTO DE MÁQUINAS QUE EL MOTOR DEL ASCENSOR ESTÁ AVERIADO. ¿QÚE DEBEMOS HACER? ESPERAR A QUE SE CAMBIE EL MOTOR MOVER LA CABINA CON LA AYUDA DEL ABREFRENOS SACAR A LOS PASAJEROS DESDE LA PLANTA MÁS CERCANA

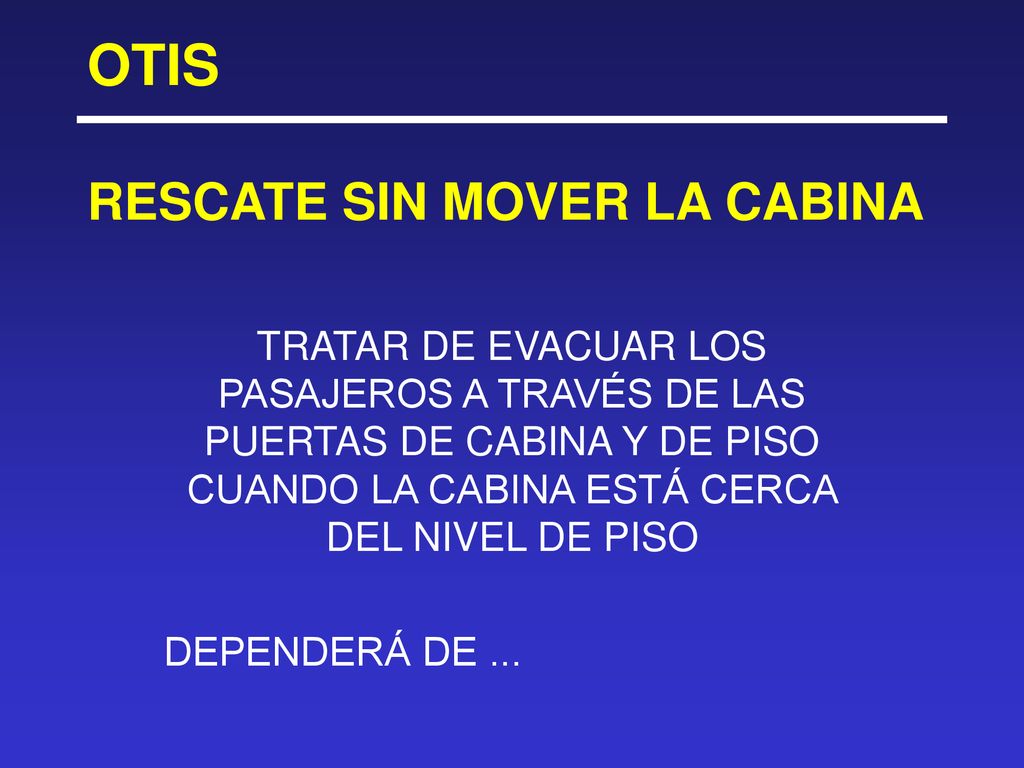

8 RESCATE SIN MOVER LA CABINA
OTIS RESCATE SIN MOVER LA CABINA TRATAR DE EVACUAR LOS PASAJEROS A TRAVÉS DE LAS PUERTAS DE CABINA Y DE PISO CUANDO LA CABINA ESTÁ CERCA DEL NIVEL DE PISO DEPENDERÁ DE ...

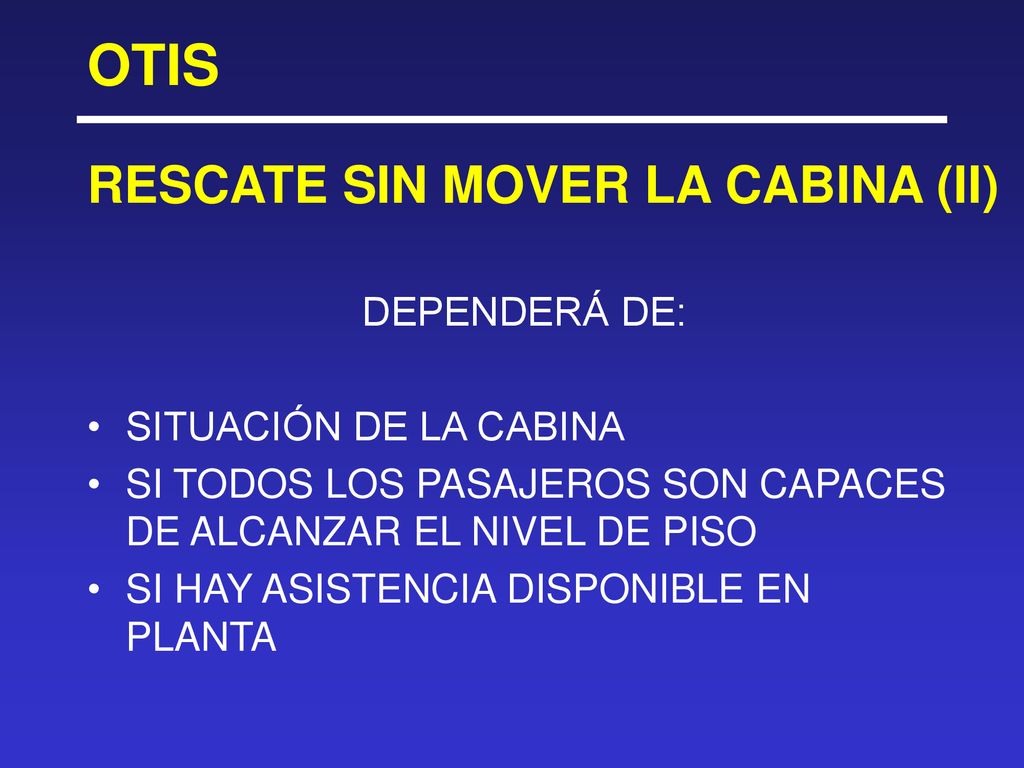

9 RESCATE SIN MOVER LA CABINA (II)
OTIS RESCATE SIN MOVER LA CABINA (II) DEPENDERÁ DE: SITUACIÓN DE LA CABINA SI TODOS LOS PASAJEROS SON CAPACES DE ALCANZAR EL NIVEL DE PISO SI HAY ASISTENCIA DISPONIBLE EN PLANTA

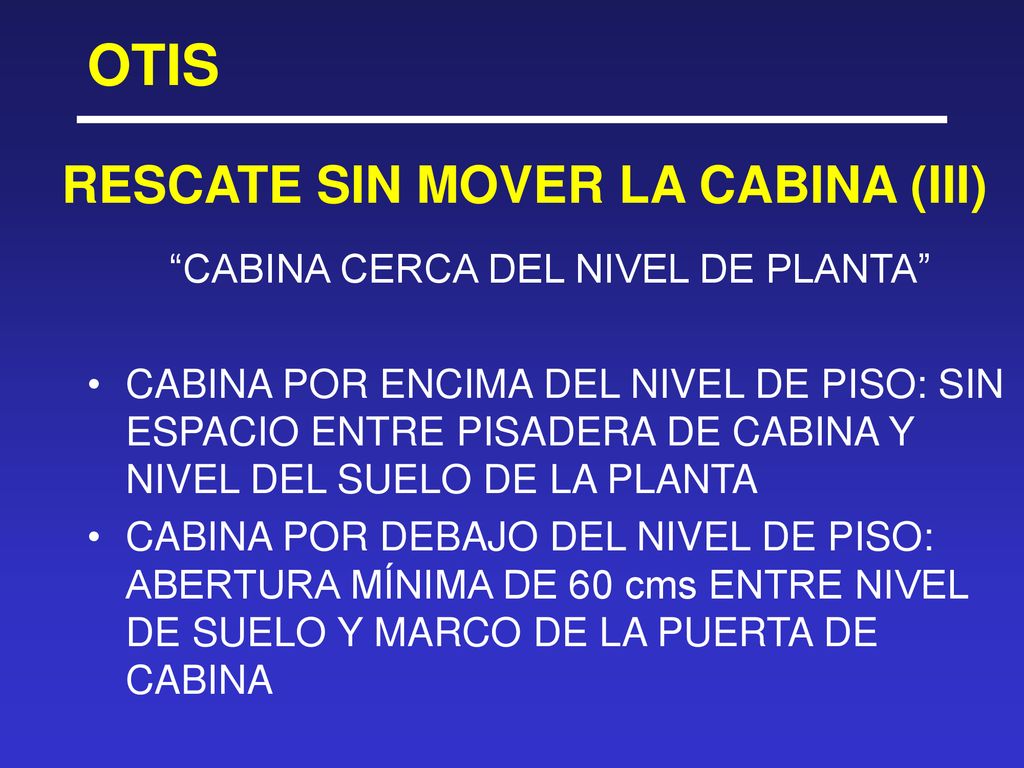

10 RESCATE SIN MOVER LA CABINA (III)
OTIS RESCATE SIN MOVER LA CABINA (III) “CABINA CERCA DEL NIVEL DE PLANTA” CABINA POR ENCIMA DEL NIVEL DE PISO: SIN ESPACIO ENTRE PISADERA DE CABINA Y NIVEL DEL SUELO DE LA PLANTA CABINA POR DEBAJO DEL NIVEL DE PISO: ABERTURA MÍNIMA DE 60 cms ENTRE NIVEL DE SUELO Y MARCO DE LA PUERTA DE CABINA

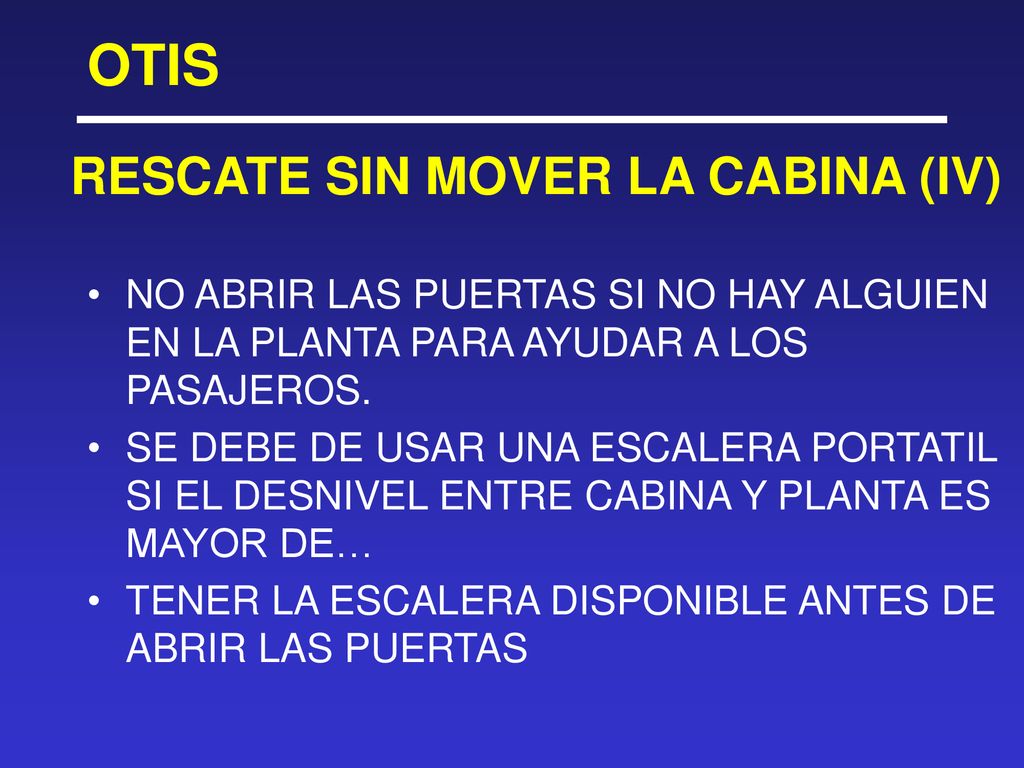

11 RESCATE SIN MOVER LA CABINA (IV)
OTIS RESCATE SIN MOVER LA CABINA (IV) NO ABRIR LAS PUERTAS SI NO HAY ALGUIEN EN LA PLANTA PARA AYUDAR A LOS PASAJEROS. SE DEBE DE USAR UNA ESCALERA PORTATIL SI EL DESNIVEL ENTRE CABINA Y PLANTA ES MAYOR DE… TENER LA ESCALERA DISPONIBLE ANTES DE ABRIR LAS PUERTAS

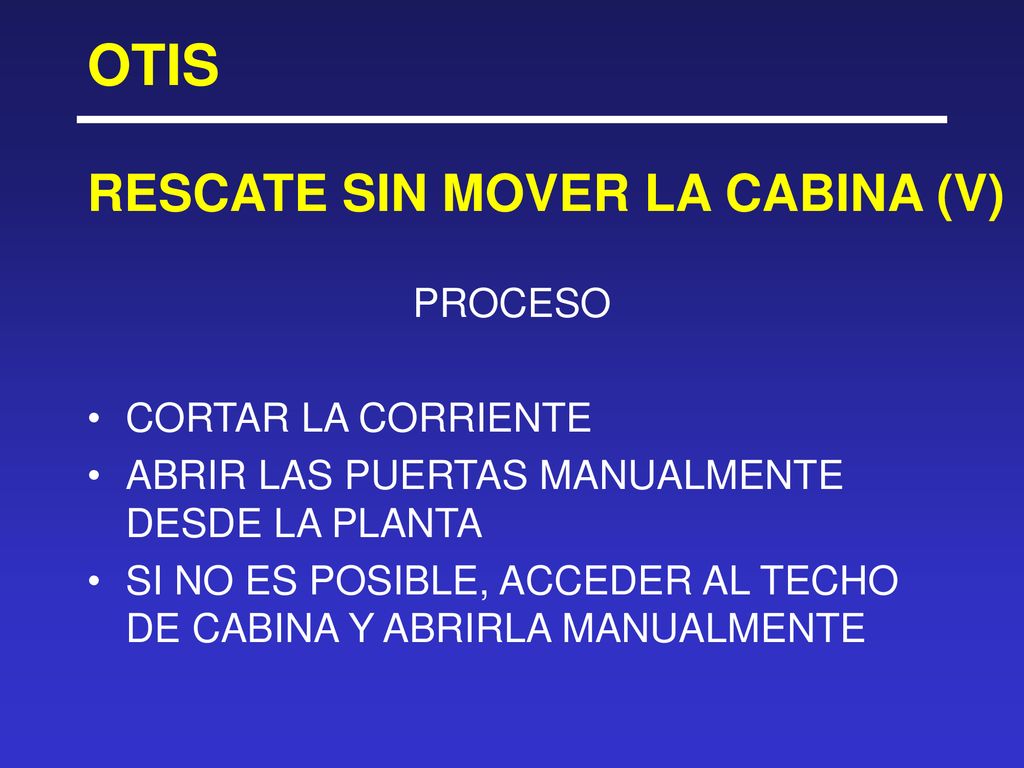

12 RESCATE SIN MOVER LA CABINA (V)
OTIS RESCATE SIN MOVER LA CABINA (V) PROCESO CORTAR LA CORRIENTE ABRIR LAS PUERTAS MANUALMENTE DESDE LA PLANTA SI NO ES POSIBLE, ACCEDER AL TECHO DE CABINA Y ABRIRLA MANUALMENTE

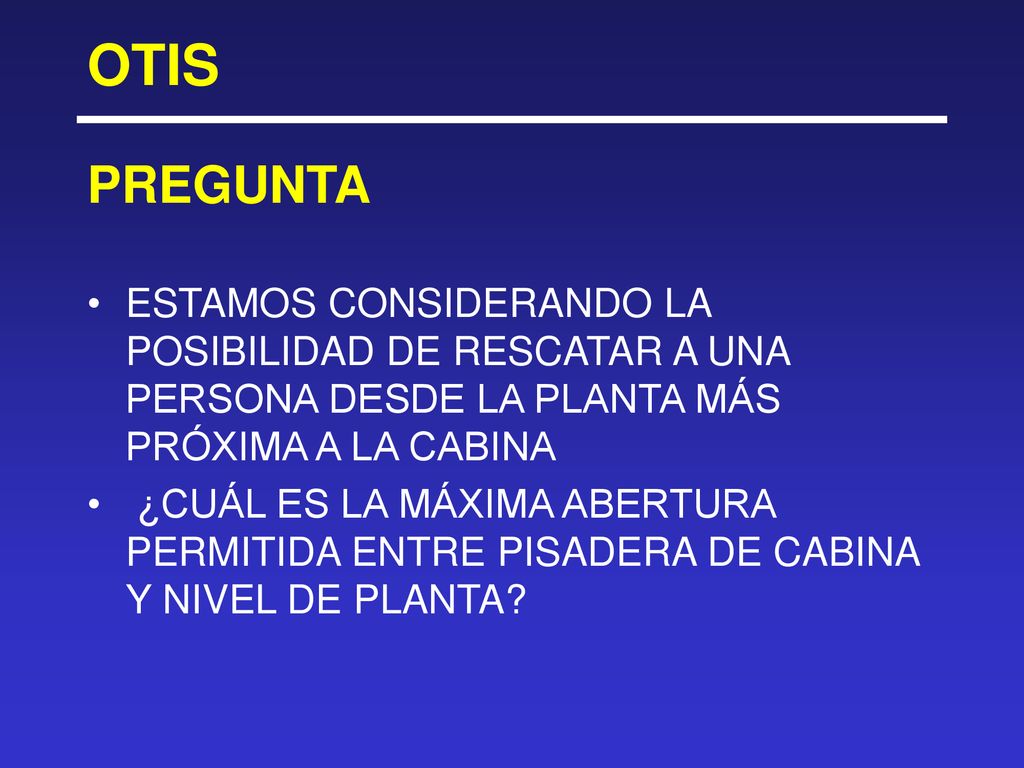

13 OTIS PREGUNTA ESTAMOS CONSIDERANDO LA POSIBILIDAD DE RESCATAR A UNA PERSONA DESDE LA PLANTA MÁS PRÓXIMA A LA CABINA ¿CUÁL ES LA MÁXIMA ABERTURA PERMITIDA ENTRE PISADERA DE CABINA Y NIVEL DE PLANTA?

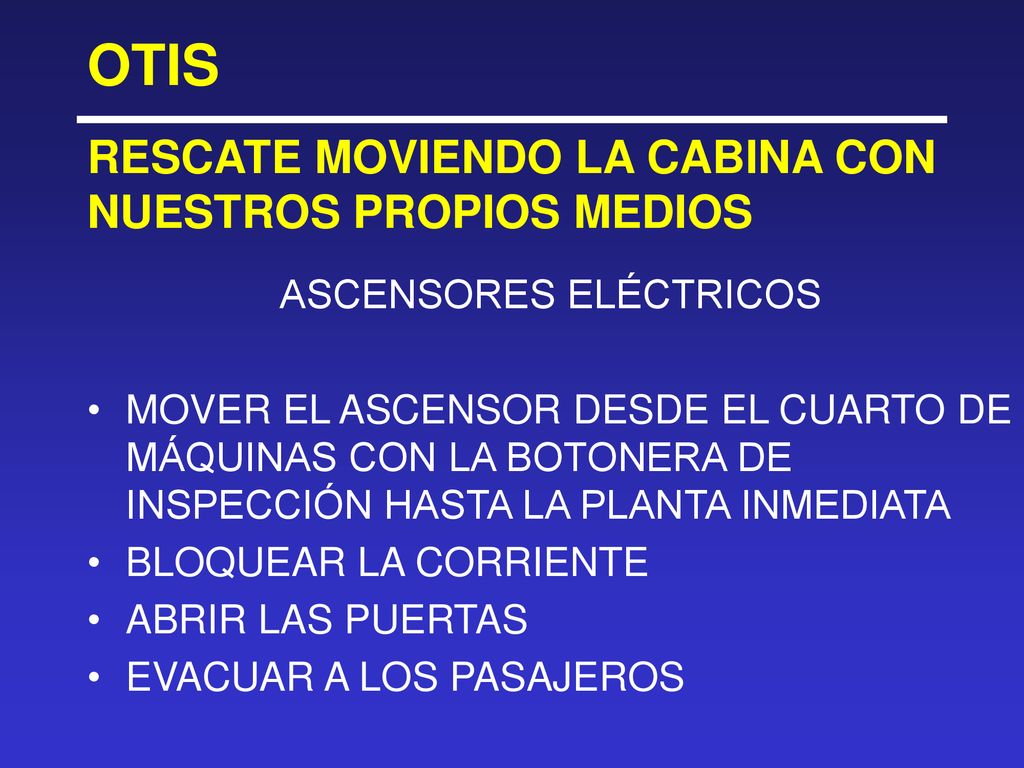

14 RESCATE MOVIENDO LA CABINA CON NUESTROS PROPIOS MEDIOS
OTIS RESCATE MOVIENDO LA CABINA CON NUESTROS PROPIOS MEDIOS ASCENSORES ELÉCTRICOS MOVER EL ASCENSOR DESDE EL CUARTO DE MÁQUINAS CON LA BOTONERA DE INSPECCIÓN HASTA LA PLANTA INMEDIATA BLOQUEAR LA CORRIENTE ABRIR LAS PUERTAS EVACUAR A LOS PASAJEROS

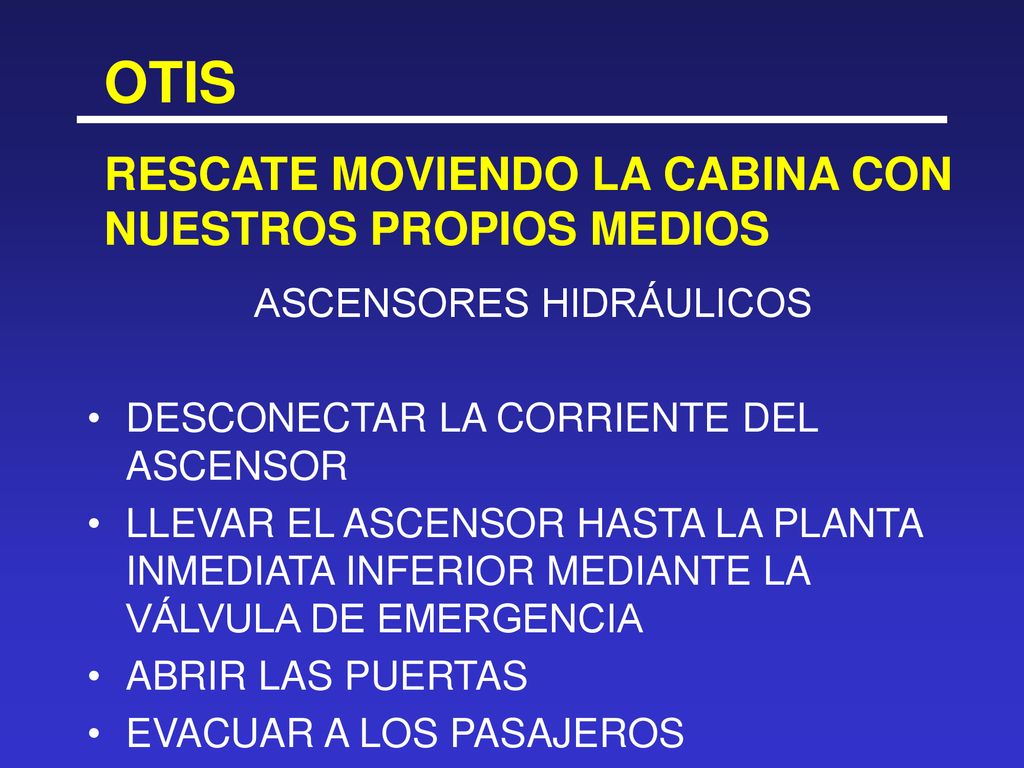

15 ASCENSORES HIDRÁULICOS
OTIS RESCATE MOVIENDO LA CABINA CON NUESTROS PROPIOS MEDIOS ASCENSORES HIDRÁULICOS DESCONECTAR LA CORRIENTE DEL ASCENSOR LLEVAR EL ASCENSOR HASTA LA PLANTA INMEDIATA INFERIOR MEDIANTE LA VÁLVULA DE EMERGENCIA ABRIR LAS PUERTAS EVACUAR A LOS PASAJEROS

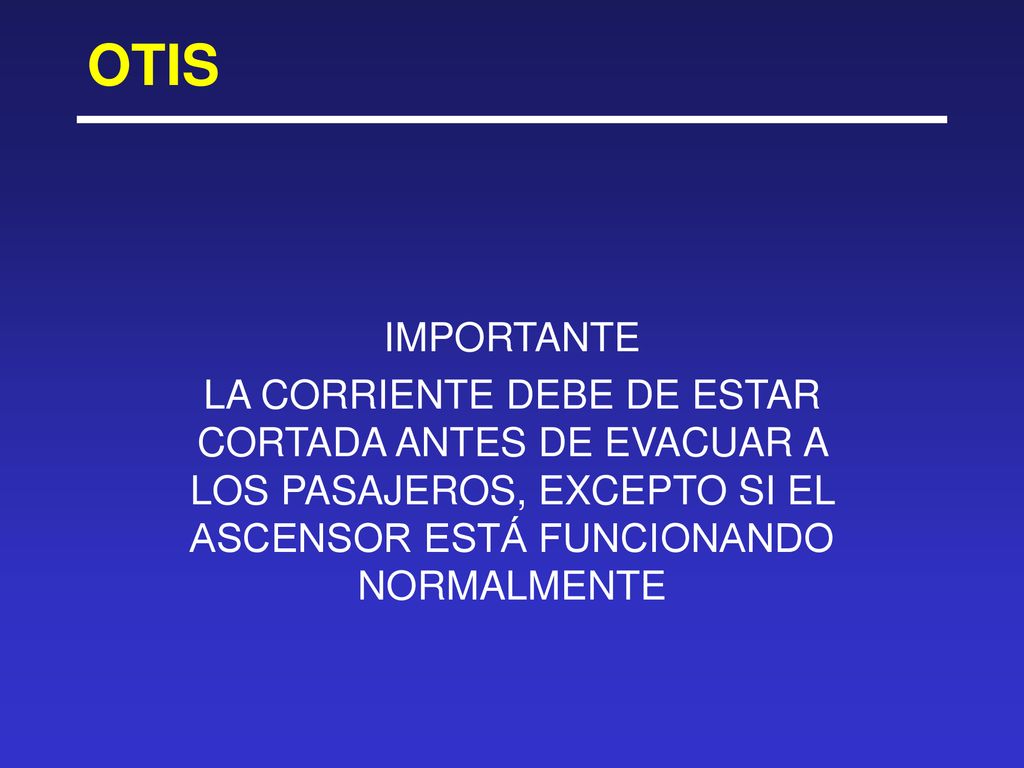

16 OTIS IMPORTANTE LA CORRIENTE DEBE DE ESTAR CORTADA ANTES DE EVACUAR A LOS PASAJEROS, EXCEPTO SI EL ASCENSOR ESTÁ FUNCIONANDO NORMALMENTE

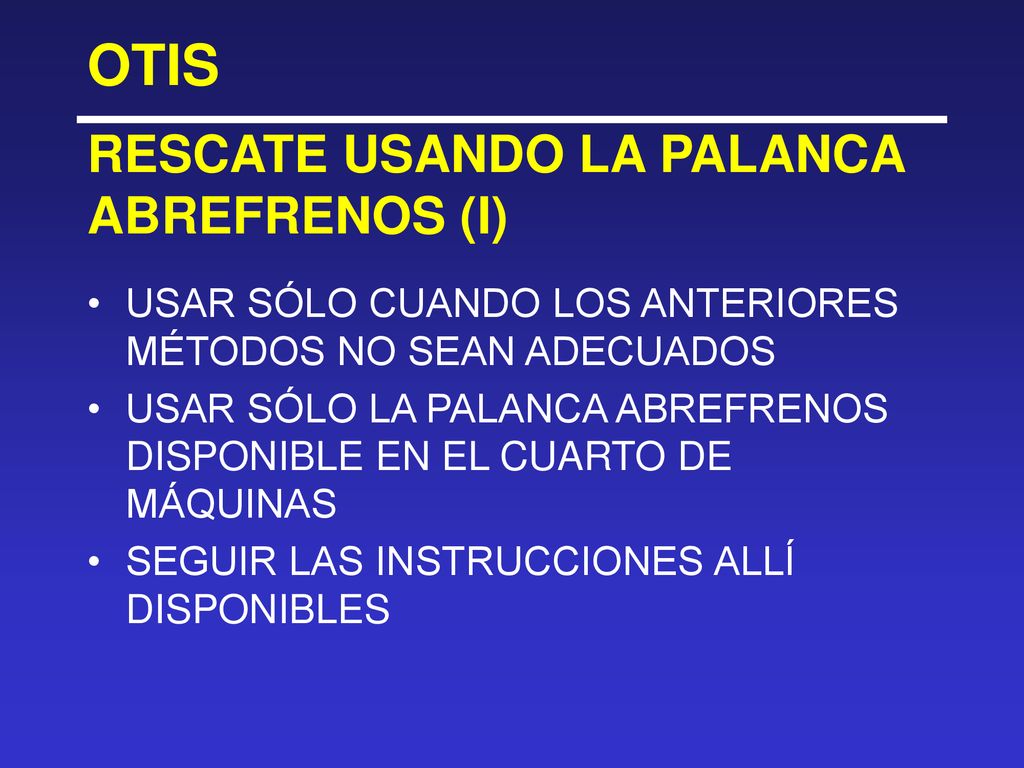

17 RESCATE USANDO LA PALANCA ABREFRENOS (I)
OTIS RESCATE USANDO LA PALANCA ABREFRENOS (I) USAR SÓLO CUANDO LOS ANTERIORES MÉTODOS NO SEAN ADECUADOS USAR SÓLO LA PALANCA ABREFRENOS DISPONIBLE EN EL CUARTO DE MÁQUINAS SEGUIR LAS INSTRUCCIONES ALLÍ DISPONIBLES

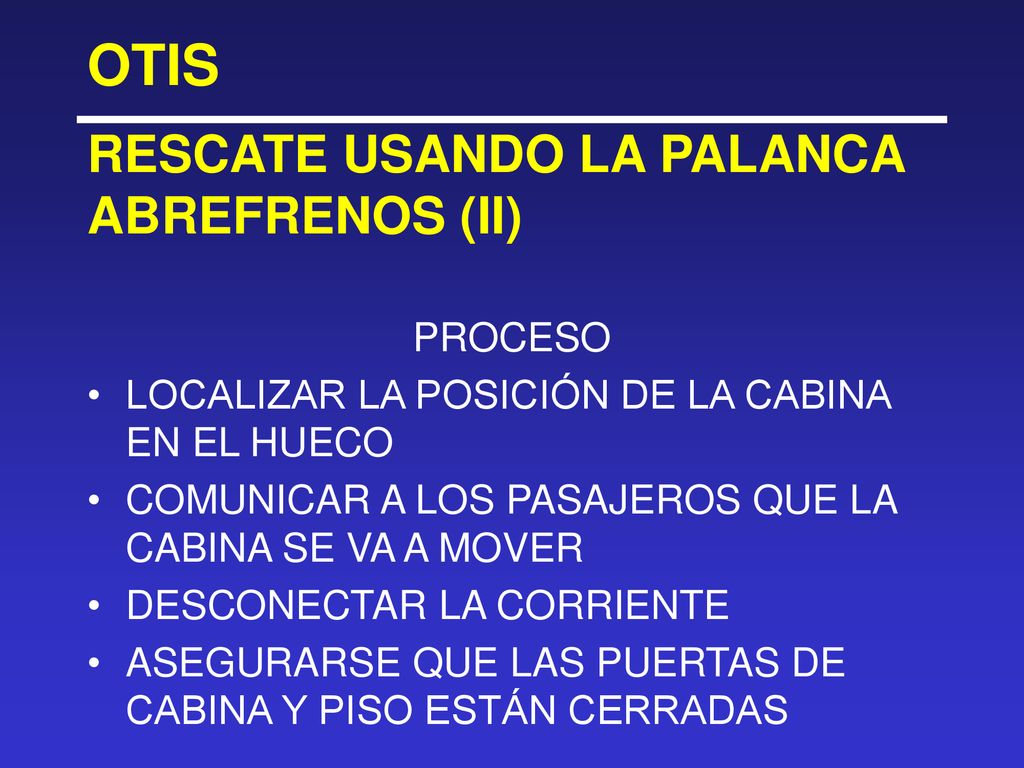

18 RESCATE USANDO LA PALANCA ABREFRENOS (II)
OTIS RESCATE USANDO LA PALANCA ABREFRENOS (II) PROCESO LOCALIZAR LA POSICIÓN DE LA CABINA EN EL HUECO COMUNICAR A LOS PASAJEROS QUE LA CABINA SE VA A MOVER DESCONECTAR LA CORRIENTE ASEGURARSE QUE LAS PUERTAS DE CABINA Y PISO ESTÁN CERRADAS

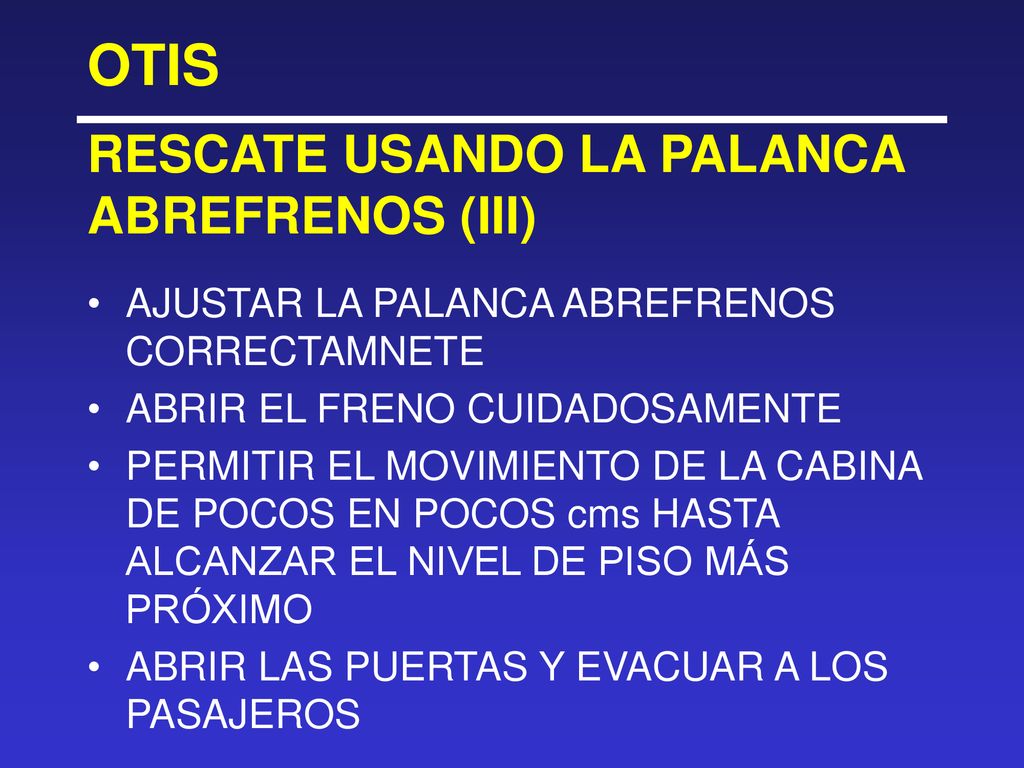

19 RESCATE USANDO LA PALANCA ABREFRENOS (III)
OTIS RESCATE USANDO LA PALANCA ABREFRENOS (III) AJUSTAR LA PALANCA ABREFRENOS CORRECTAMNETE ABRIR EL FRENO CUIDADOSAMENTE PERMITIR EL MOVIMIENTO DE LA CABINA DE POCOS EN POCOS cms HASTA ALCANZAR EL NIVEL DE PISO MÁS PRÓXIMO ABRIR LAS PUERTAS Y EVACUAR A LOS PASAJEROS
