DESARROLLO DE UN SISTEMA DE TRAZABILIDAD EN LOS PROCESOS DE OPERACIÓN Y CONTROL DE EMBARQUE DE FRUTA DE UNA OPERADORA PORTUARIA POR: CARLOS IZQUIERDO.

Presentación del tema: "DESARROLLO DE UN SISTEMA DE TRAZABILIDAD EN LOS PROCESOS DE OPERACIÓN Y CONTROL DE EMBARQUE DE FRUTA DE UNA OPERADORA PORTUARIA POR: CARLOS IZQUIERDO."— Transcripción de la presentación:

1 DESARROLLO DE UN SISTEMA DE TRAZABILIDAD EN LOS PROCESOS DE OPERACIÓN Y CONTROL DE EMBARQUE DE FRUTA DE UNA OPERADORA PORTUARIA POR: CARLOS IZQUIERDO

2 OBJETIVO DEL PROYECTO Mejorar las técnicas de recolección de información de una Operadora Portuaria que permitan optimizar los tiempos de embarque de fruta en los buques y obtener calidad en los datos para el envío de información de los clientes en el exterior, mediante el uso de un sistema de trazabilidad y de equipos HandHelds

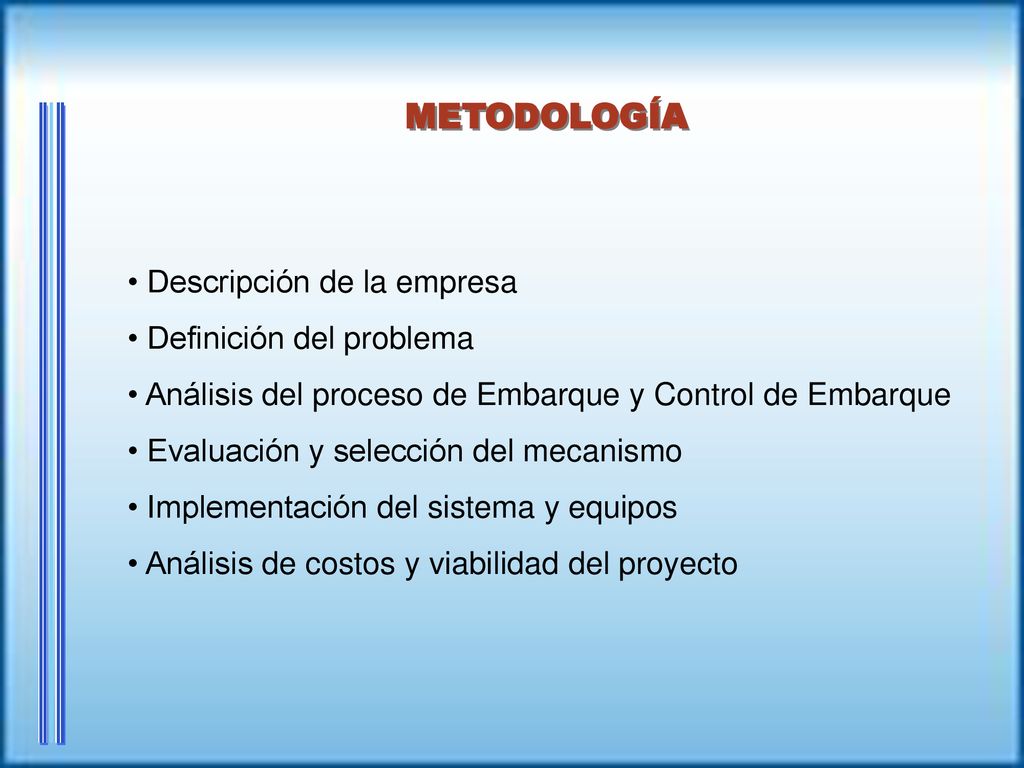

3 METODOLOGÍA • Descripción de la empresa • Definición del problema
• Análisis del proceso de Embarque y Control de Embarque • Evaluación y selección del mecanismo • Implementación del sistema y equipos • Análisis de costos y viabilidad del proyecto 3

4 DESCRIPCIÓN DE LA EMPRESA
La Operadora Portuaria de Guayaquil OPGYE S.A., fue fundada el 9 de junio de 1989 OPGYE S.A. pertenece al grupo Pacific Enterprise S.A., vinculadas con la exportación de frutas como banano, plátano, piñas, etc. Está ubicada en el sector sur de la ciudad de Guayaquil, en la Av. de la Armada y calle Z. Regulada por las normas y políticas de la Autoridad Portuaria de Guayaquil (APG).

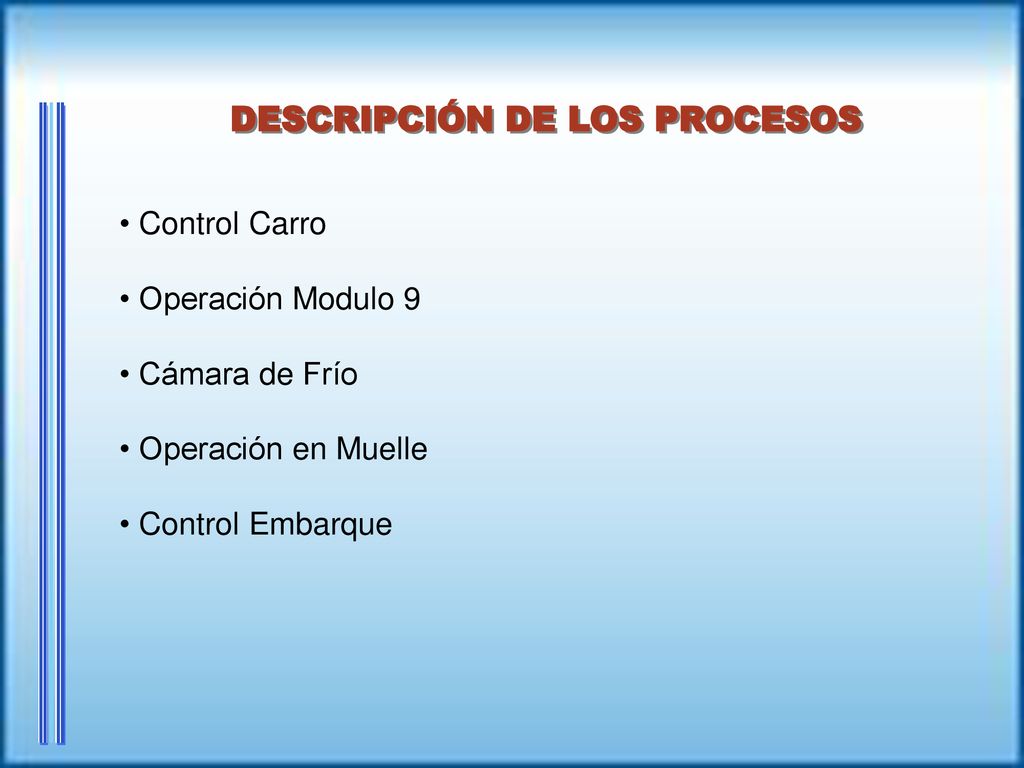

5 DESCRIPCIÓN DE LOS PROCESOS
Control Carro Operación Modulo 9 Cámara de Frío Operación en Muelle Control Embarque

6 Flujo del Proceso del Embarque de Fruta en
OPGYE S.A.

7 MAYORES PROBLEMAS EN OPGYE S.A.
A partir del 1 de enero de 2005, todos los productos alimenticios que ingresaban a la Unión Europea, debían acreditar su trazabilidad Nuestro mayor problema era información de producto no codificada que no cumplía con los requerimientos del mercado europeo A través del diagrama de Ishikawa se establecieron las posibles causas que ocasionan el problema principal descritas en 4 categorías: personal, tiempos, insumos y materiales, y productores de fruta (Agrícolas propias o de terceros)

8 Diagrama de Ishikawa del problema
en OPGYE S.A.

9 Indicadores de Gestión de OPGYE S.A.

10 Diagrama de Relaciones de Causas vs. Indicadores

11 Análisis de Tiempo por Área en OPGYE S.A.

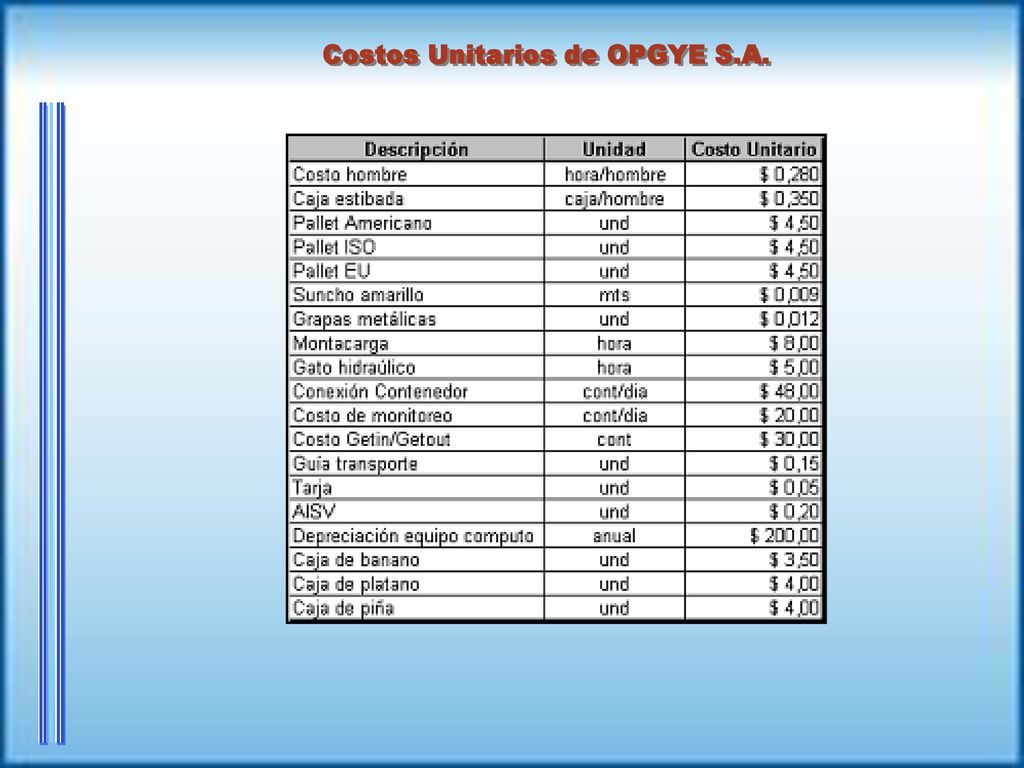

12 Costos Unitarios de OPGYE S.A.

13 Costos Anuales de las Ineficiencias (2005)

14 Diagrama de Pareto de los Costos de Ineficiencias
en OPGYE S.A.

15 IMPLEMENTACIÓN DE MEJORA Business Traceability System (BTS)
Los productos alimenticios que ingresaban a la Unión Europea, debían acreditar su trazabilidad Reducir el alto costo de pallets y cajas ineficientes, así como los costos por formularios errados El mecanismo de mejora que se optó en la Compañía para enfrentar estos problemas fue la implementación del Sistema de Trazabilidad Business Traceability System (BTS)

16 Ventajas que presenta un sistema de trazabilidad
Para las empresas: aumento de la seguridad y beneficios económicos Para el consumidor: aumento de confianza Para la Administración: mayor eficacia en gestión de incidencias.

17 Sistema de trazabilidad que utiliza OPGYE S.A.
El Sistema de trazabilidad que utiliza la Operadora es mediante “Código de barras” Dentro del sistema de código de barras existen tipos de simbologías. Entre los más comunes están: El Código Universal de Productos (Universal Product Code – UPC) El Código 39 El Código 128

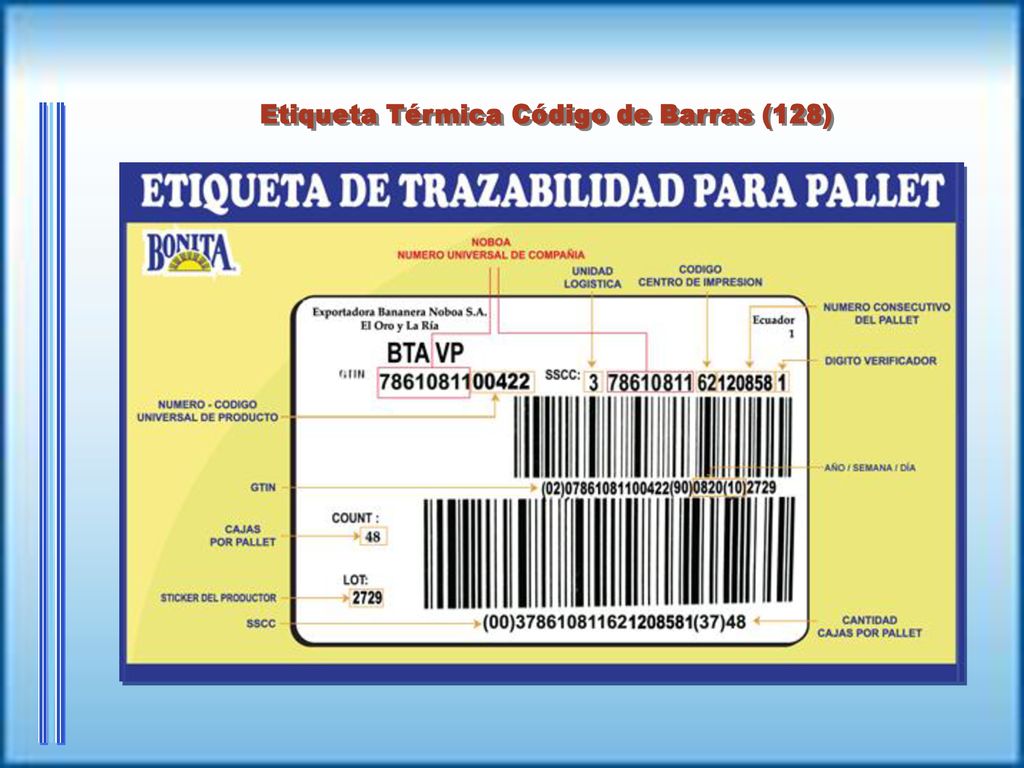

18 Etiqueta Térmica Código de Barras (128)

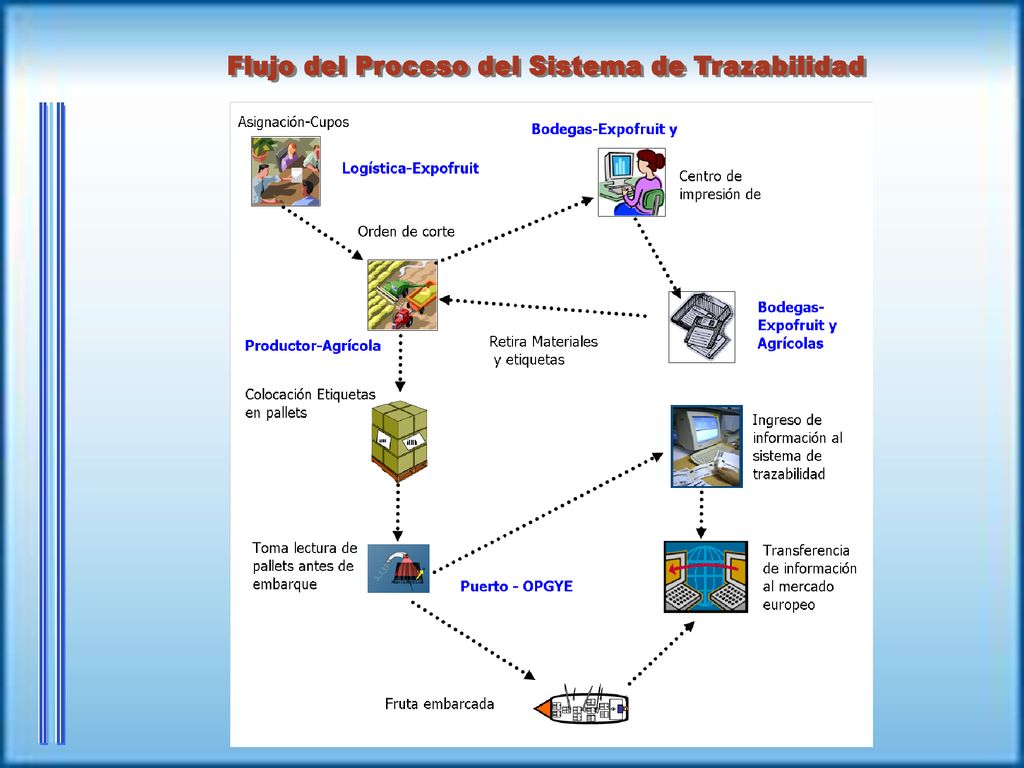

19 Flujo del Proceso del Sistema de Trazabilidad

20

21 Áreas donde se implementaron las mejoras
La trazabilidad estuvo compuesta de dos cambios significativos: El sistema propiamente dicho La infraestructura que se tuvo que implantar para el funcionamiento del sistema Para el sistema se adquirió un software, una base de datos y el mantenimiento del sistema de trazabilidad Para la infraestructura se tomó en cuenta los siguientes aspectos: instalación de equipos, adecuaciones de oficina y personal El sistema de trazabilidad fue implementado en las áreas de Muelle y Control Embarque

22 Equipos utilizados en la implementación
Para contar con el sistema de trazabilidad se requería los siguientes implementos: Etiquetas térmicas de código de barras Equipos de toma de datos hand-helds Impresoras térmicas Software del sistema de trazabilidad BTS Computadoras Recargadores o cunas para hand-helds Servidor para base de datos del sistema de trazabilidad

23 Equipos utilizados en la implementación
HAND HELD MC9090 IMPRESORA ZEBRA INDUSTRIAL Z4Mplus QUAD-DOCKER STATION MÚLTIPLE 23

24 Ubicación de Equipos en Bodegas y Puerto

25 TARJA DE CONTENEDORES

26 Costos de Inversión Sistema de Trazabilidad Fase I. Mercado de Europa

27 RESULTADOS DE LA IMPLEMENTACIÓN
Mejora en los mapas y flujos de procesos de Operación en Muelle y Control embarque. También se obtuvo mejoras en los indicadores de gestión que directamente están involucrados en los procesos de la Operación en Muelle y Control Embarque.

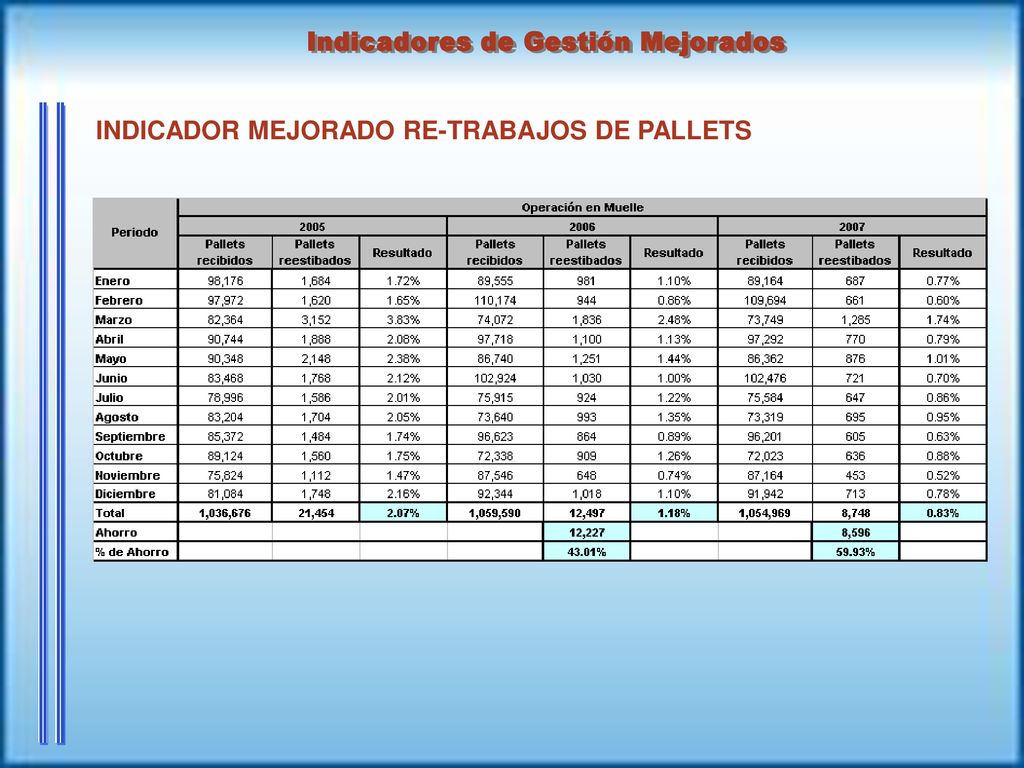

28 Indicadores de Gestión Mejorados
INDICADOR MEJORADO RE-TRABAJOS DE PALLETS

29 Indicadores de Gestión Mejorados (continuación)
INDICADOR MEJORADO RENDIMIENTO DE PERSONAL EN OPERACIONES

30 Indicadores de Gestión Mejorados (continuación)
INDICADOR MEJORADO % DE FRUTA PAGADA Y NO EMBARCADA

31 Indicadores de Gestión Mejorados (continuación)
INDICADOR MEJORADO UTILIZACIÓN DE PERSONAL EN MUELLE

32 Indicadores de Gestión Mejorados (continuación)
INDICADOR MEJORADO UTILIZACIÓN DE EQUIPOS EN MUELLE

33 Indicadores de Gestión Mejorados (continuación)
INDICADOR MEJORADO % DE GUÍAS DE TRANSPORTE MAL DECLARADAS EN CAMPO

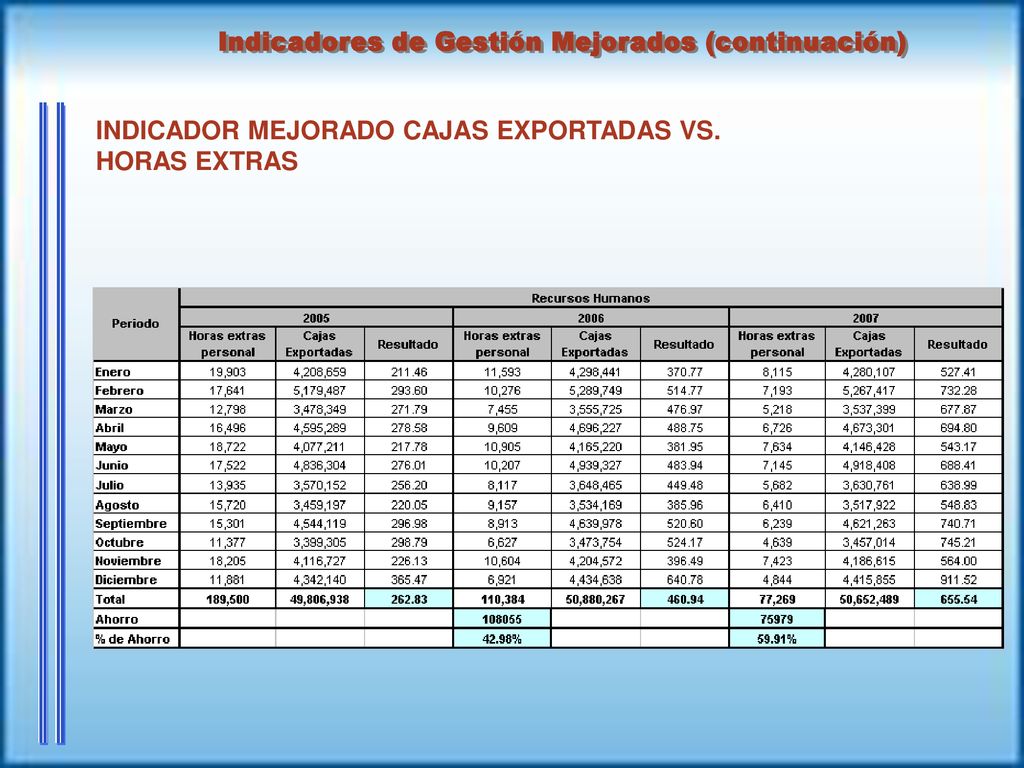

34 Indicadores de Gestión Mejorados (continuación)
INDICADOR MEJORADO CAJAS EXPORTADAS VS. HORAS EXTRAS

35 Indicadores de Gestión Implementados por el Sistema
INDICADOR % DE PALLETS SIN ETIQUETAS

36 Indicadores de Gestión Implementados por el Sistema
(continuación) INDICADOR % DE ERRORES ENCONTRADOS EN LAS ETIQUETAS

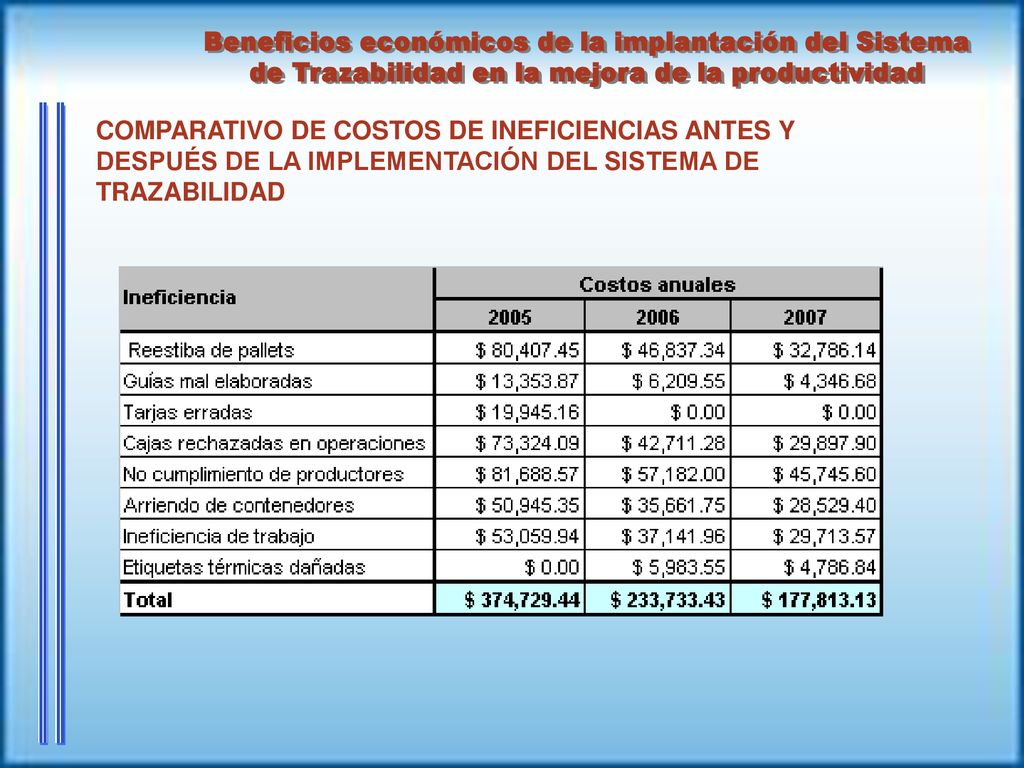

37 Beneficios económicos de la implantación del Sistema de Trazabilidad en la mejora de la productividad COMPARATIVO DE COSTOS DE INEFICIENCIAS ANTES Y DESPUÉS DE LA IMPLEMENTACIÓN DEL SISTEMA DE TRAZABILIDAD

38 Beneficios económicos de la implantación del Sistema de Trazabilidad en la mejora de la productividad ANÁLISIS FINANCIERO DEL PROYECTO DE TRAZABILIDAD APLICANDO EL VAN Y EL TIR Para mantener el buen uso y manejo de la trazabilidad en OPGYE, se ha elaborado el Procedimiento Rastreabilidad en OPGYE

39 CONCLUSIONES Describir la empresa donde se desarrollará la tesis
Objetivos Específicos Describir la empresa donde se desarrollará la tesis Definir el problema que se basará el proyecto Analizar el proceso de embarque de fruta y control de embarque y determinar el equipo y/o herramientas del mismo Evaluar y seleccionar el mecanismo para la mejora en la operación Implementar los mecanismos de mejora en el área de embarque

40 CONCLUSIONES (continuación)
Analizar el costo/beneficio de la implementación de los equipos y/o herramientas para el proceso de embarque y mostrar los resultados de los mismos Mejorar las técnicas de recolección de información de una Operadora Portuaria que permitan optimizar los tiempos de embarque de fruta en los buques y obtener calidad en los datos para el envío de información de los clientes en el exterior, mediante el uso de un sistema de trazabilidad y de equipos Hand- Helds Objetivo General

41 RECOMENDACIONES Se ha comenzado a mediados del 2008 con un programa de capacitación para jefes de empacadoras, jefes de calidad y demás personal en las empacadoras de las Agrícolas Para disminuir los inconvenientes por problemas en las lecturas de pallets en las escotillas se debe contar con 2 hand-helds en el despacho de fruta en el modulo. Desde finales de 2007 e inicios de 2008, se empezó a llevar trazabilidad en los mercados de Estados Unidos y Japón. Se recomienda automatizar tal y cual como se hace en el mercado de Europa con el sistema BTS
