ÁLVARO ORTIZ G. , JUAN CARLOS ÁLVAREZ B.

Presentación del tema: "ÁLVARO ORTIZ G. , JUAN CARLOS ÁLVAREZ B."— Transcripción de la presentación:

1 ÁLVARO ORTIZ G. , JUAN CARLOS ÁLVAREZ B.

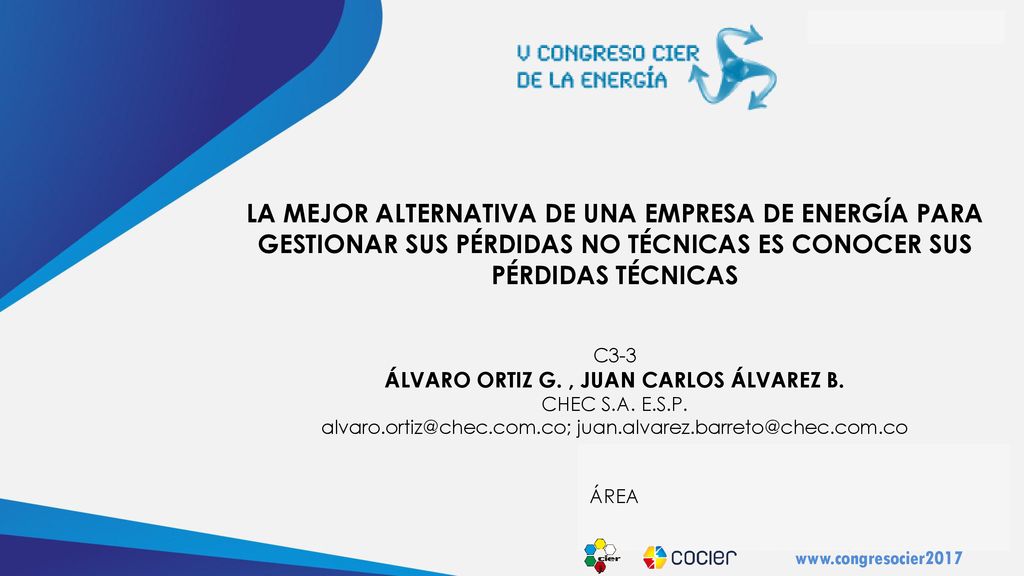

LA MEJOR ALTERNATIVA DE UNA EMPRESA DE ENERGÍA PARA GESTIONAR SUS PÉRDIDAS NO TÉCNICAS ES CONOCER SUS PÉRDIDAS TÉCNICAS C3-3 ÁLVARO ORTIZ G. , JUAN CARLOS ÁLVAREZ B. CHEC S.A. E.S.P. ÁREA

2 Generalidades sistema CHEC
Área de cobertura: km2 Subestaciones: 61 Km red N1: km Km red N2: 8727 km Km red N3: 859 km Km red N4: 471 km Transformadores distribución: 18972 Usuarios:

3 Pérdidas totales por componente

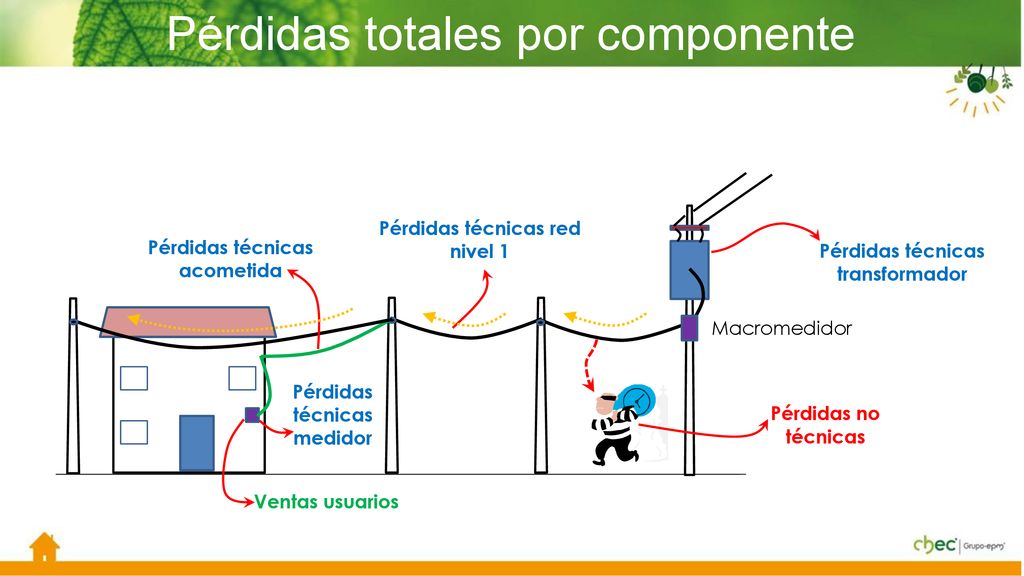

Pérdidas técnicas red nivel 1 Pérdidas técnicas acometida Pérdidas técnicas transformador Macromedidor Pérdidas técnicas medidor Pérdidas no técnicas Ventas usuarios

4 Pérdidas totales por componente
 VusTi: Energía vendida a los usuarios conectados por transformador  PtmTi: Pérdidas técnicas en los medidores por transformador  PtaTi: Pérdidas técnicas en las acometidas por transformador PntTi: Pérdidas no técnicas por transformador 𝑷 𝒏𝒕 𝑻𝒊 = 𝑴 𝑻𝒊 − 𝑷𝒕𝒓 𝑻𝒊 + 𝑷𝒕𝒂 𝑻𝒊 + 𝑷𝒕𝒎 𝑻𝒊 + 𝑽𝒖𝒔 𝑻𝒊  PtrTi: Pérdidas técnicas en la red por transformador  MTi: Macromedición en bornes secundarios por transformador

5 Diagrama de flujo proceso cálculo pérdidas

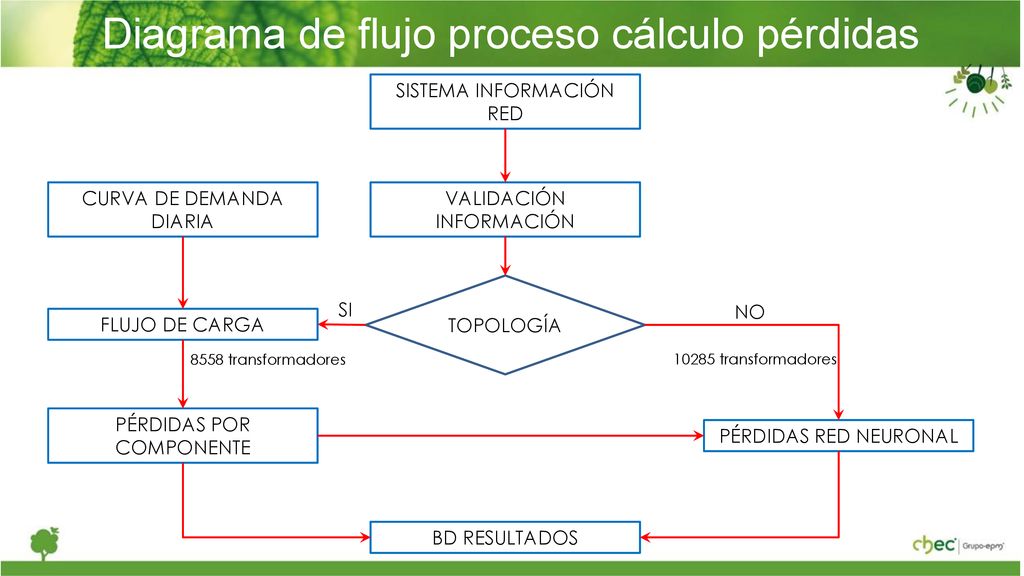

SISTEMA INFORMACIÓN RED CURVA DE DEMANDA DIARIA VALIDACIÓN INFORMACIÓN TOPOLOGÍA SI NO FLUJO DE CARGA 8558 transformadores 10285 transformadores PÉRDIDAS POR COMPONENTE PÉRDIDAS RED NEURONAL BD RESULTADOS

6 Metodología cálculo curva de carga
Toma de datos de potencia en cabecera del circuito 13.2 kV No se tienen curvas para cada transformador de distribución Energía de entrada por transformador de distribución Energía macromedidor Energía de usuarios

7 Proceso estimación curva demanda diaria media tensión

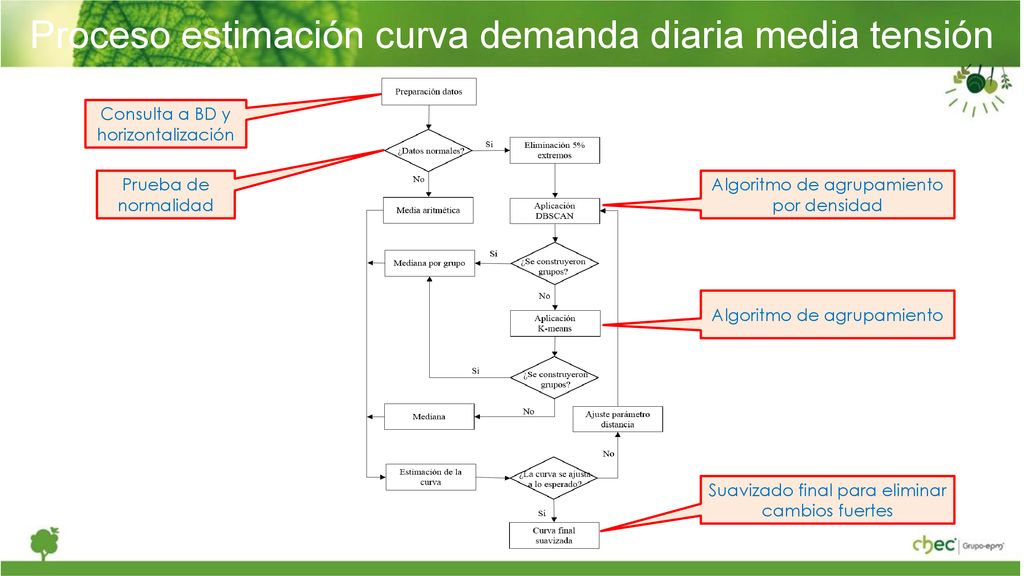

Consulta a BD y horizontalización Prueba de normalidad Algoritmo de agrupamiento por densidad Algoritmo de agrupamiento Suavizado final para eliminar cambios fuertes

8 Metodología cálculo curva de carga

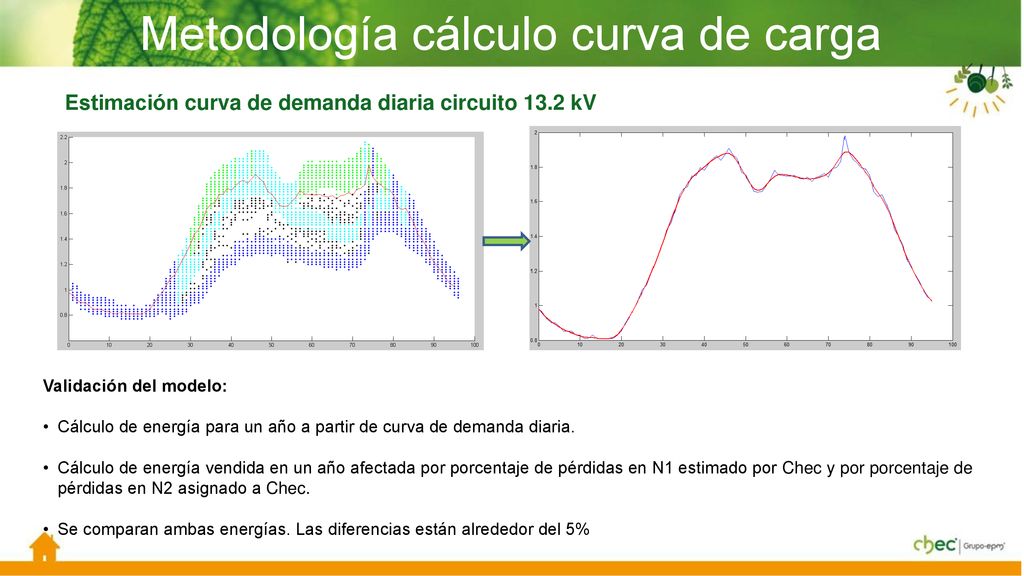

Estimación curva de demanda diaria circuito 13.2 kV Validación del modelo: Cálculo de energía para un año a partir de curva de demanda diaria. Cálculo de energía vendida en un año afectada por porcentaje de pérdidas en N1 estimado por Chec y por porcentaje de pérdidas en N2 asignado a Chec. Se comparan ambas energías. Las diferencias están alrededor del 5%

9 Metodología cálculo curva de carga

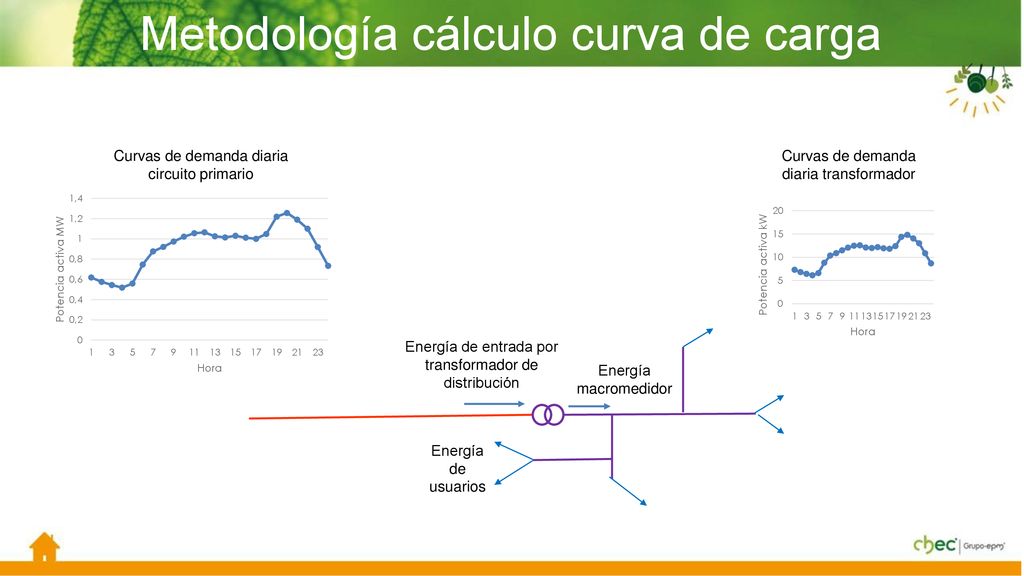

Curvas de demanda diaria circuito primario Curvas de demanda diaria transformador Energía de entrada por transformador de distribución Energía macromedidor Energía de usuarios

10 Metodología cálculo curva de carga

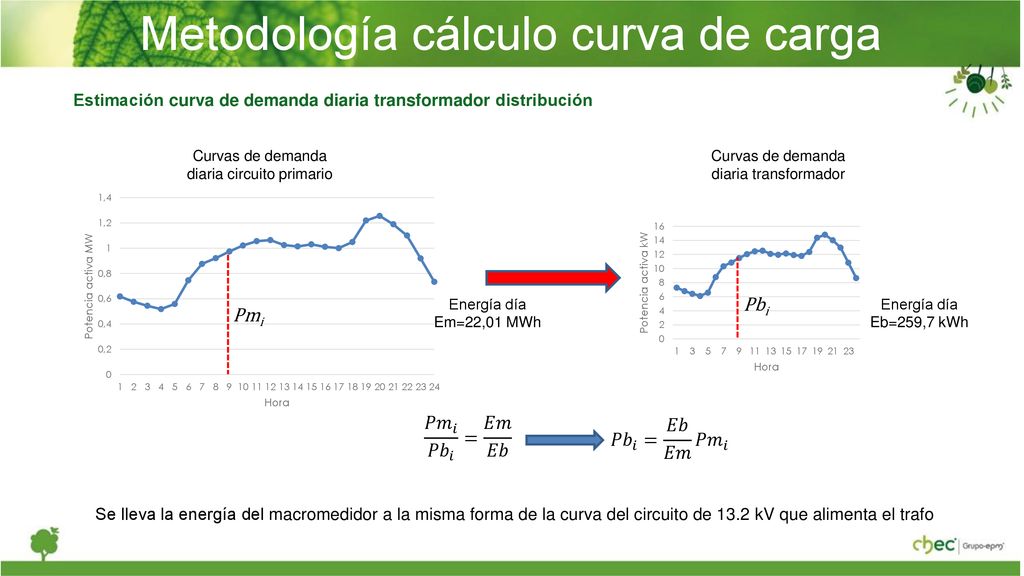

Estimación curva de demanda diaria transformador distribución Curvas de demanda diaria circuito primario Curvas de demanda diaria transformador Energía día Em=22,01 MWh Pbi Energía día Eb=259,7 kWh Pmi 𝑃𝑚 𝑖 𝑃𝑏 𝑖 = 𝐸𝑚 𝐸𝑏 𝑃𝑏 𝑖 = 𝐸𝑏 𝐸𝑚 𝑃𝑚 𝑖 Se lleva la energía del macromedidor a la misma forma de la curva del circuito de 13.2 kV que alimenta el trafo

11 Pérdidas totales por componente

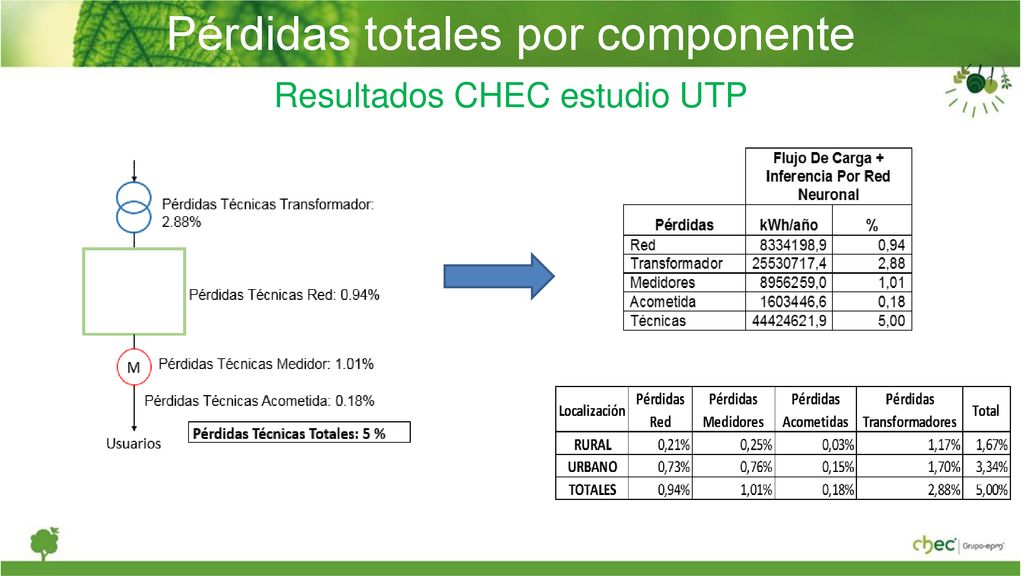

Resultados CHEC estudio UTP

12 Casos prácticos de aplicación

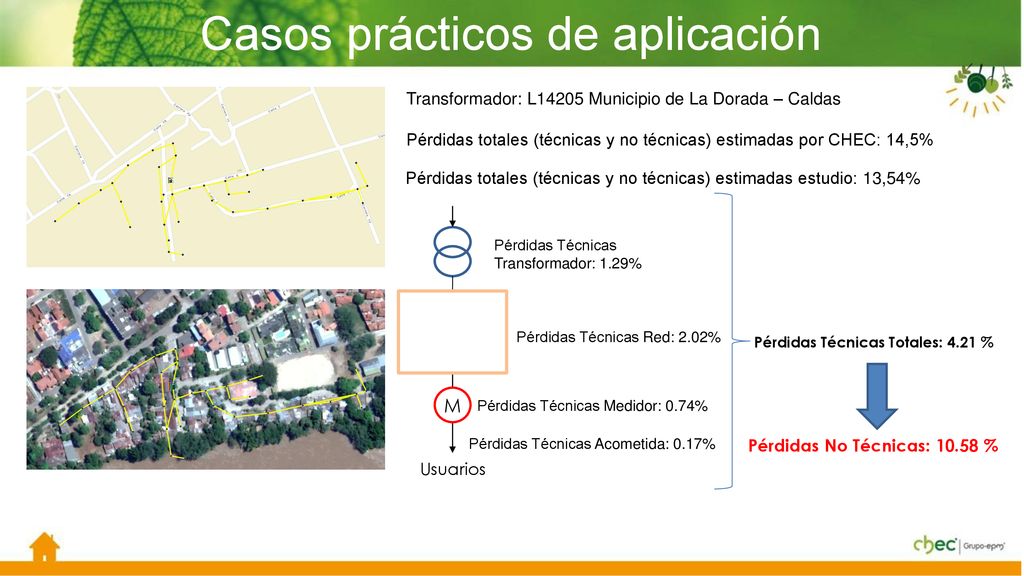

Transformador: L14205 Municipio de La Dorada – Caldas Pérdidas totales (técnicas y no técnicas) estimadas por CHEC: 14,5% Pérdidas totales (técnicas y no técnicas) estimadas estudio: 13,54% Pérdidas Técnicas Transformador: 1.29% Pérdidas Técnicas Red: 2.02% Pérdidas Técnicas Totales: 4.21 % M Pérdidas Técnicas Medidor: 0.74% Pérdidas Técnicas Acometida: 0.17% Pérdidas No Técnicas: % Usuarios

13 Casos prácticos de aplicación

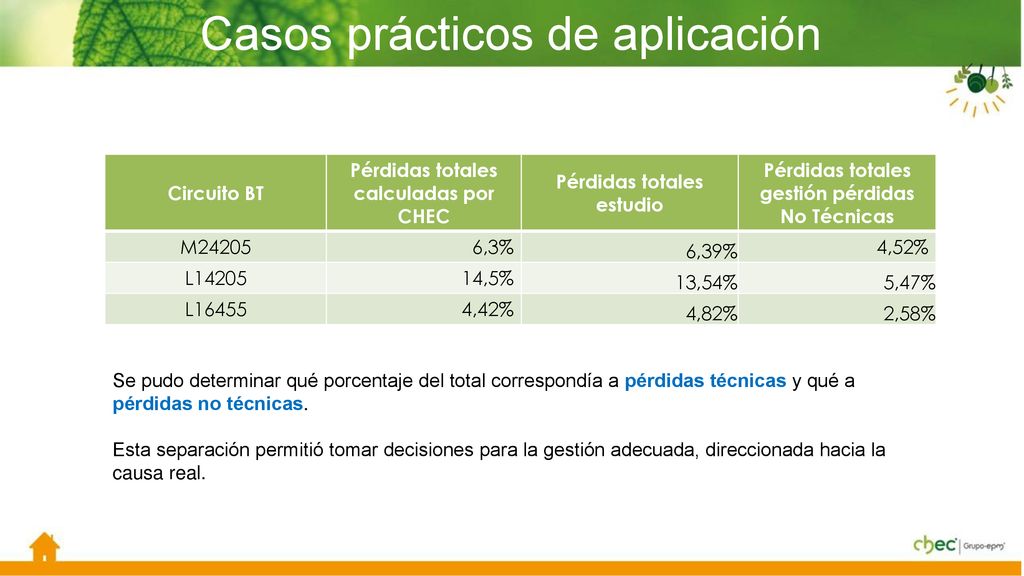

Circuito BT Pérdidas totales calculadas por CHEC Pérdidas totales estudio Pérdidas totales gestión pérdidas No Técnicas M24205 6,3% 6,39% 4,52% L14205 14,5% 13,54% 5,47% L16455 4,42% 4,82% 2,58% Se pudo determinar qué porcentaje del total correspondía a pérdidas técnicas y qué a pérdidas no técnicas. Esta separación permitió tomar decisiones para la gestión adecuada, direccionada hacia la causa real.
