1 ELECTRÓNICA I Y II INGENIERO ISRAEL RINCÓN ESPINOZA

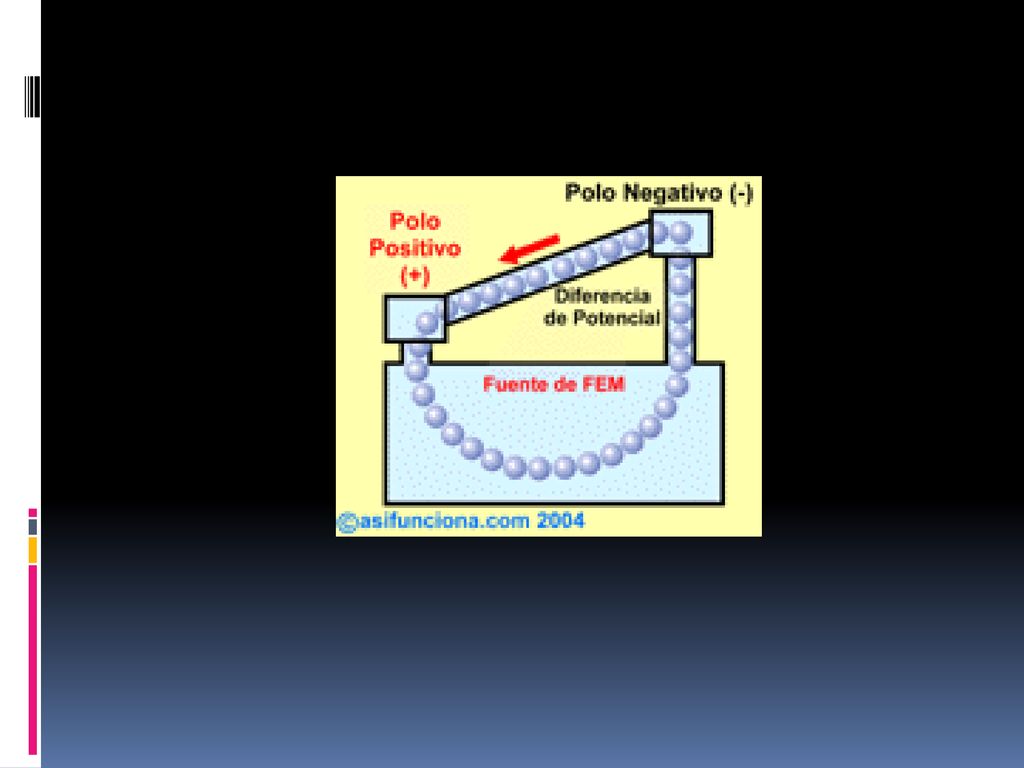

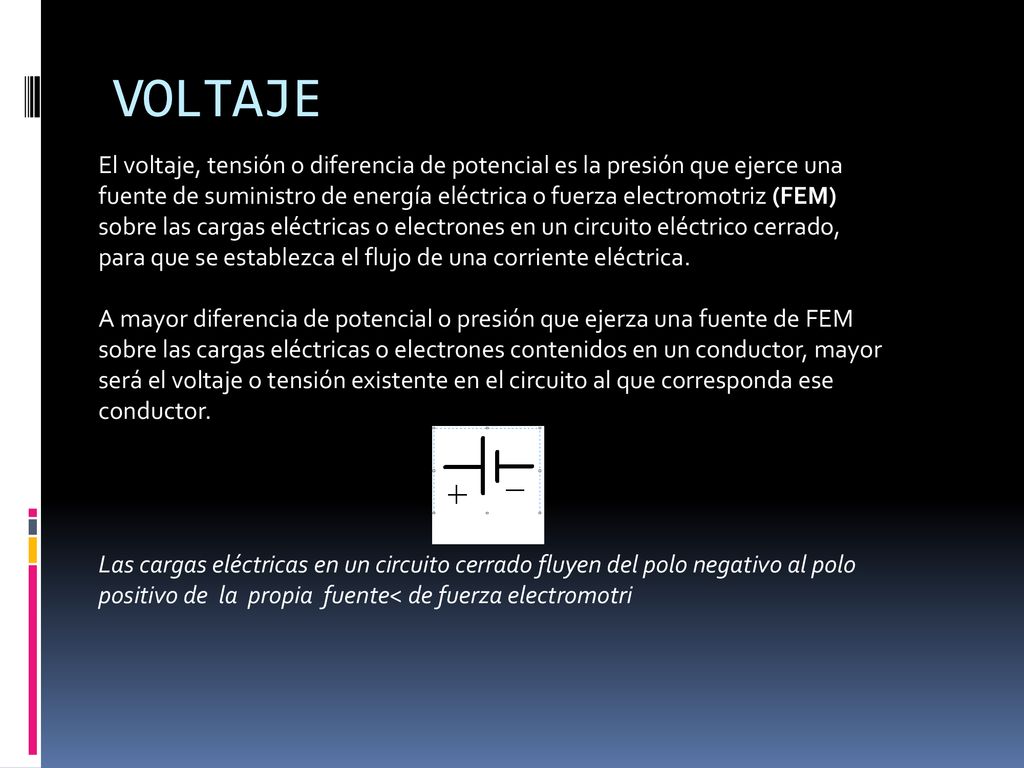

2 VOLTAJE El voltaje, tensión o diferencia de potencial es la presión que ejerce una fuente de suministro de energía eléctrica o fuerza electromotriz (FEM) sobre las cargas eléctricas o electrones en un circuito eléctrico cerrado, para que se establezca el flujo de una corriente eléctrica. A mayor diferencia de potencial o presión que ejerza una fuente de FEM sobre las cargas eléctricas o electrones contenidos en un conductor, mayor será el voltaje o tensión existente en el circuito al que corresponda ese conductor. Las cargas eléctricas en un circuito cerrado fluyen del polo negativo al polo positivo de  la  propia  fuente< de fuerza electromotri

3

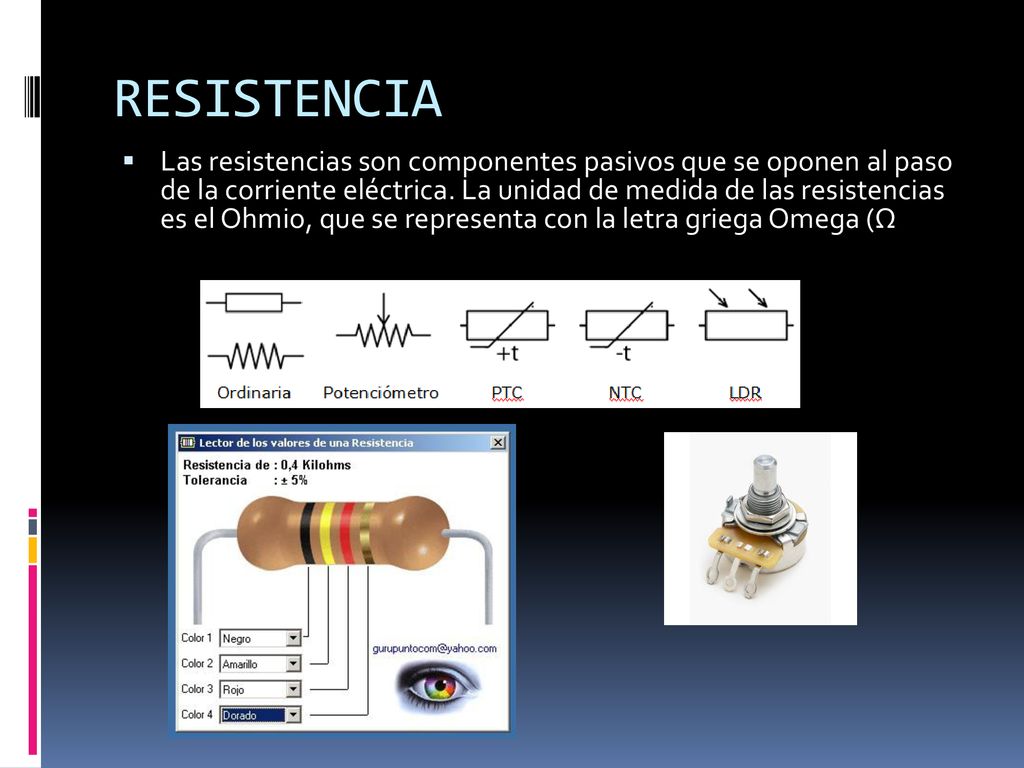

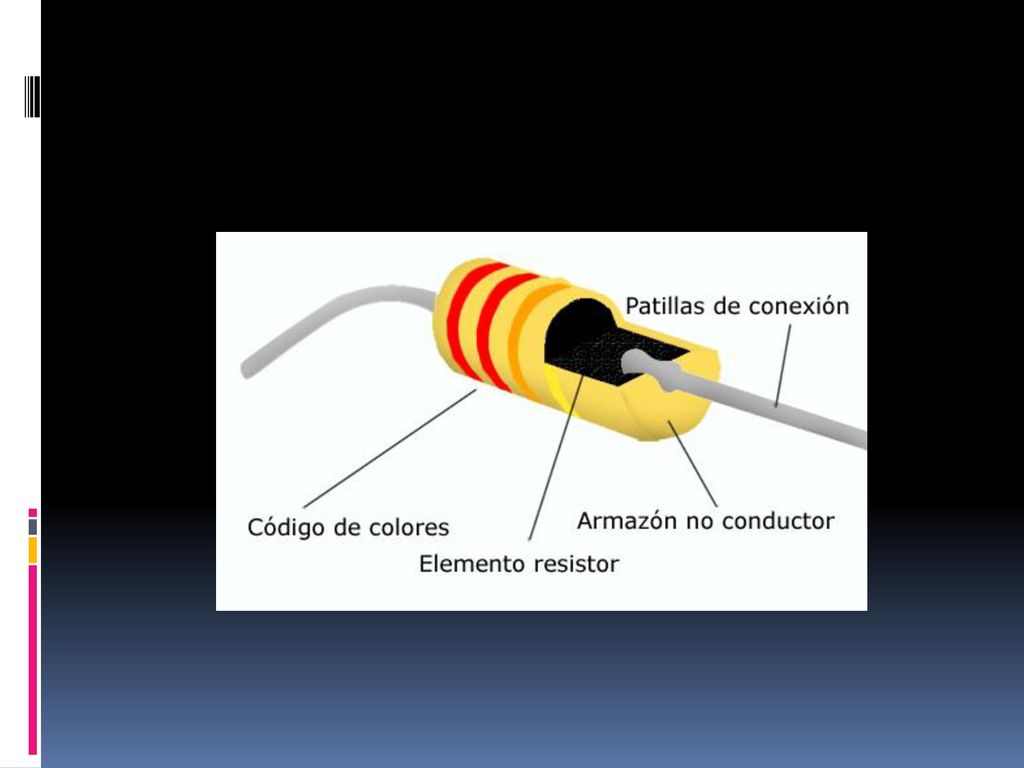

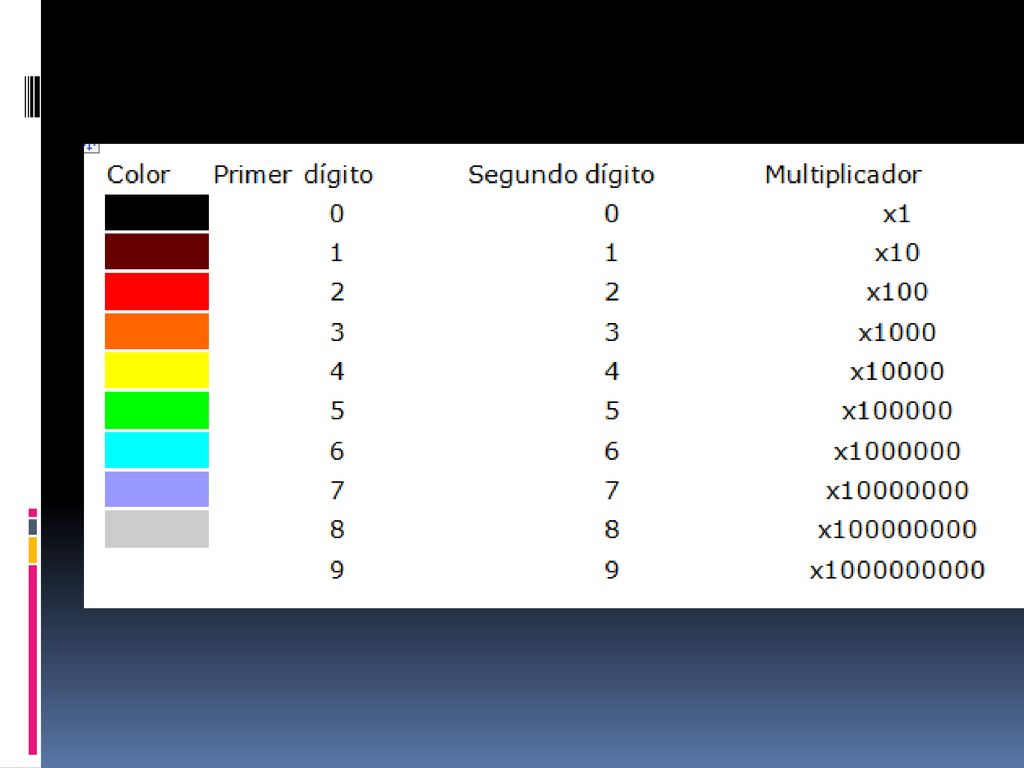

4 RESISTENCIA Las resistencias son componentes pasivos que se oponen al paso de la corriente eléctrica. La unidad de medida de las resistencias es el Ohmio, que se representa con la letra griega Omega (Ω

5

6

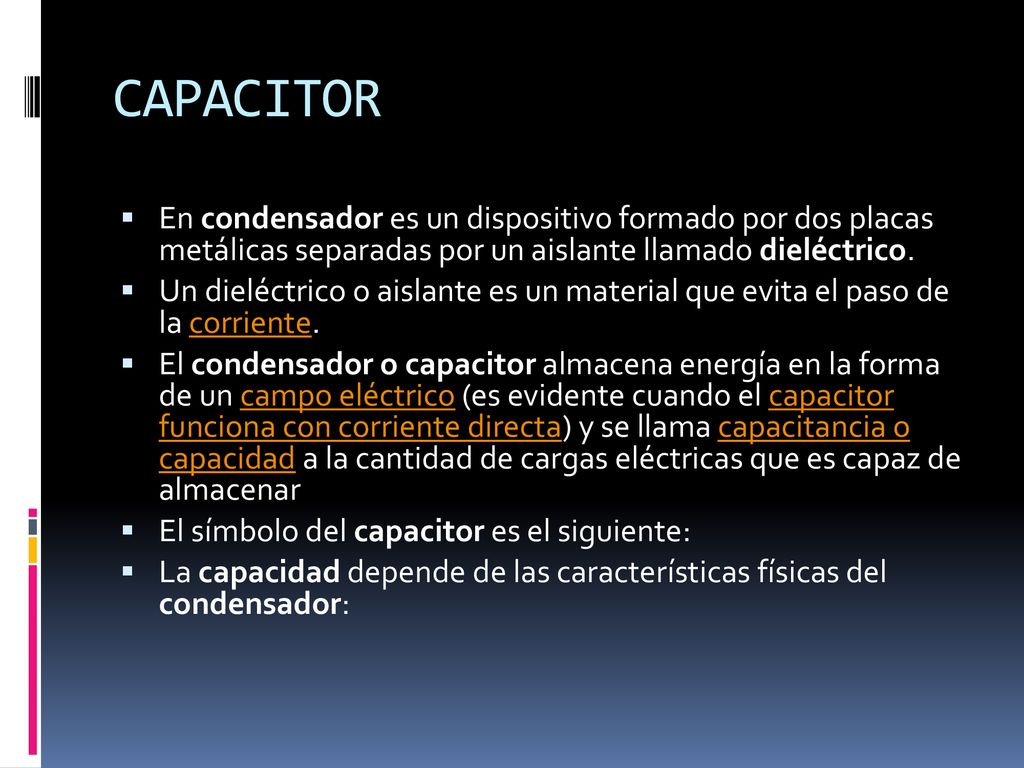

7 CAPACITOR En condensador es un dispositivo formado por dos placas metálicas separadas por un aislante llamado dieléctrico. Un dieléctrico o aislante es un material que evita el paso de la corriente. El condensador o capacitor almacena energía en la forma de un campo eléctrico (es evidente cuando el capacitor funciona con corriente directa) y se llama capacitancia o capacidad a la cantidad de cargas eléctricas que es capaz de almacenar El símbolo del capacitor es el siguiente: La capacidad depende de las características físicas del condensador:

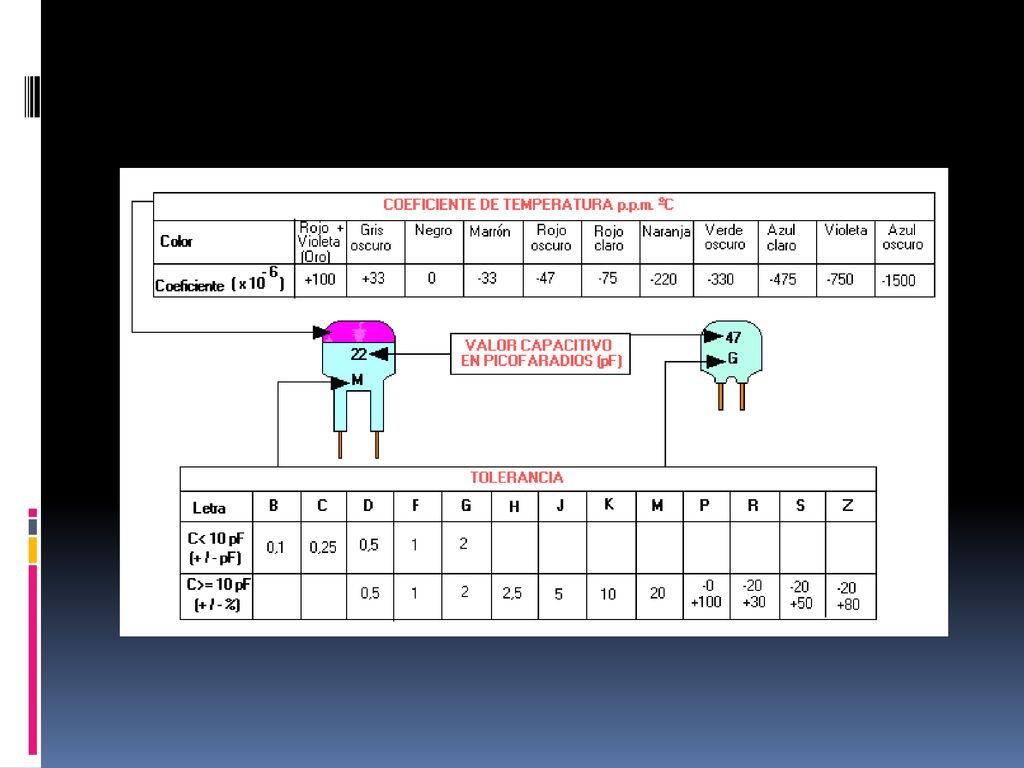

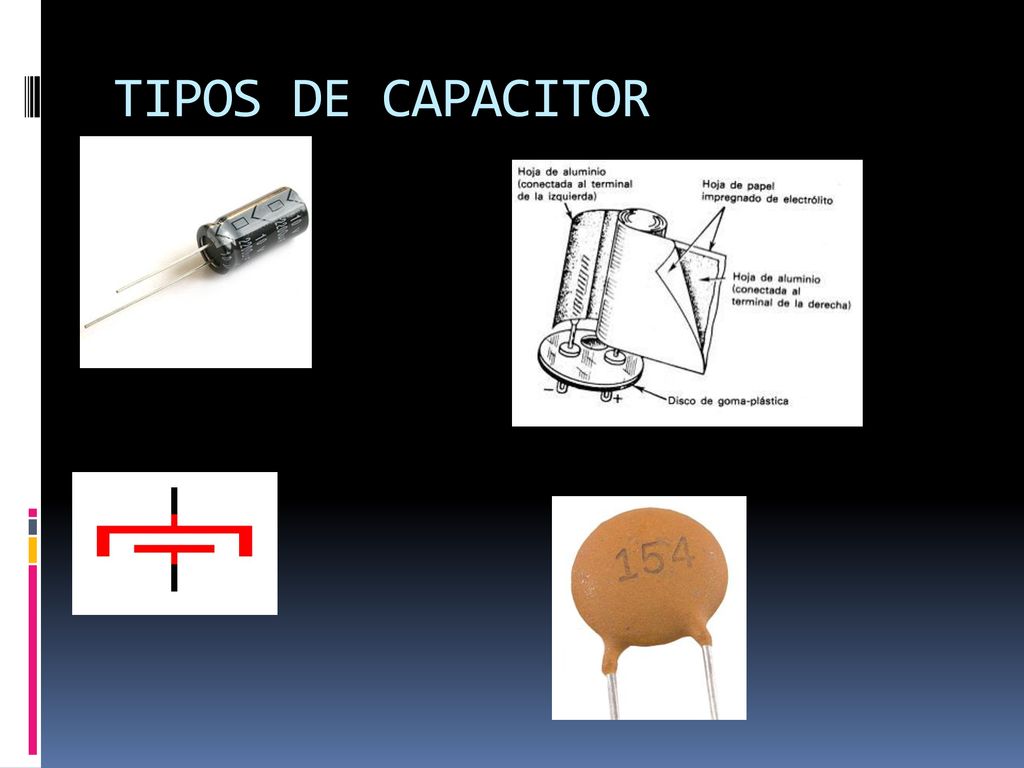

8 TIPOS DE CAPACITOR
