Cableado Estructurado

Presentación del tema: "Cableado Estructurado"— Transcripción de la presentación:

1 Cableado Estructurado

2 Características de Cableado Estructurado
Definición Conceptos de Velocidad de transmisión y ancho de banda Tipos de cables DEFINE LA DISTRIBUCION DE LA RED

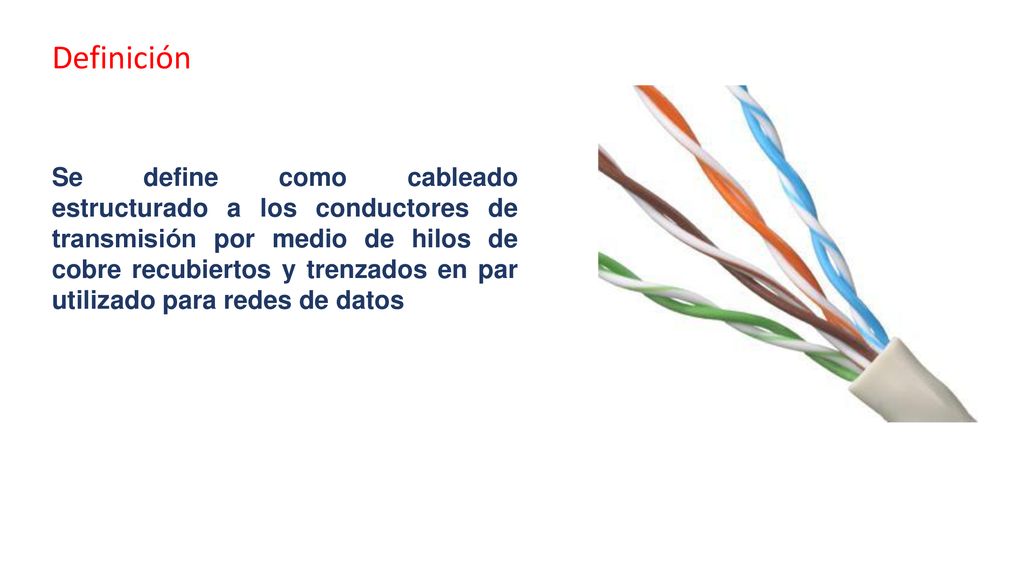

3 Definición Se define como cableado estructurado a los conductores de transmisión por medio de hilos de cobre recubiertos y trenzados en par utilizado para redes de datos

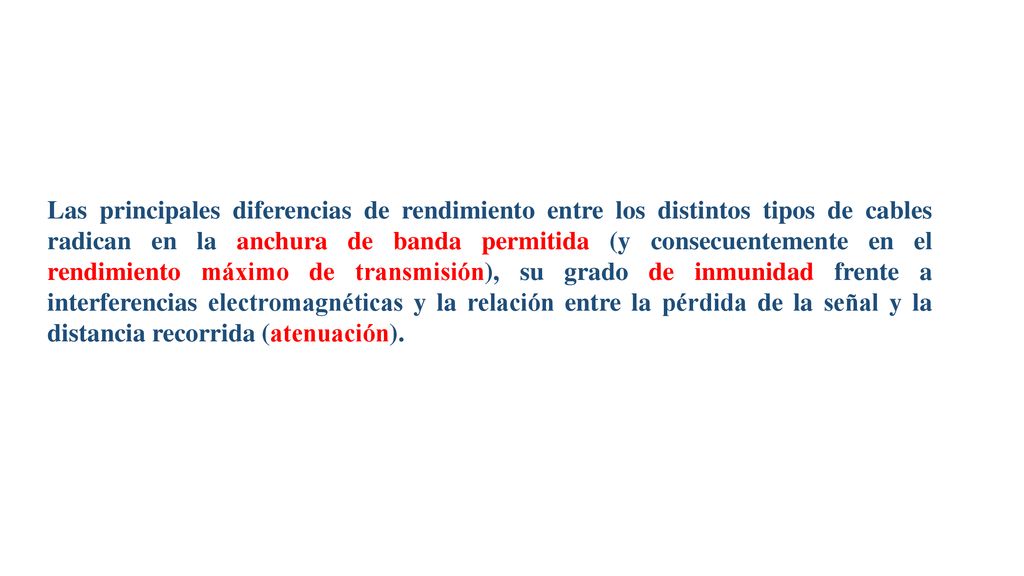

4 Las principales diferencias de rendimiento entre los distintos tipos de cables radican en la anchura de banda permitida (y consecuentemente en el rendimiento máximo de transmisión), su grado de inmunidad frente a interferencias electromagnéticas y la relación entre la pérdida de la señal y la distancia recorrida (atenuación).

5 Velocidad de transmisión
Corresponde a la tasa de transferencia de datos y su unidad de medida es Bps (byte por segundo) Algunas medidas Kbps Mbps Gbps

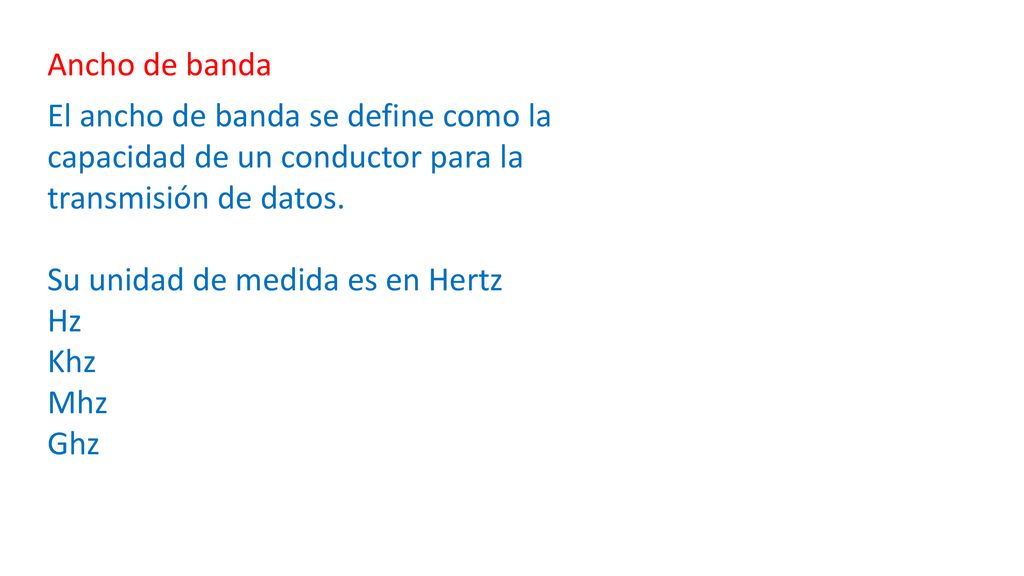

6 Ancho de banda El ancho de banda se define como la capacidad de un conductor para la transmisión de datos. Su unidad de medida es en Hertz Hz Khz Mhz Ghz

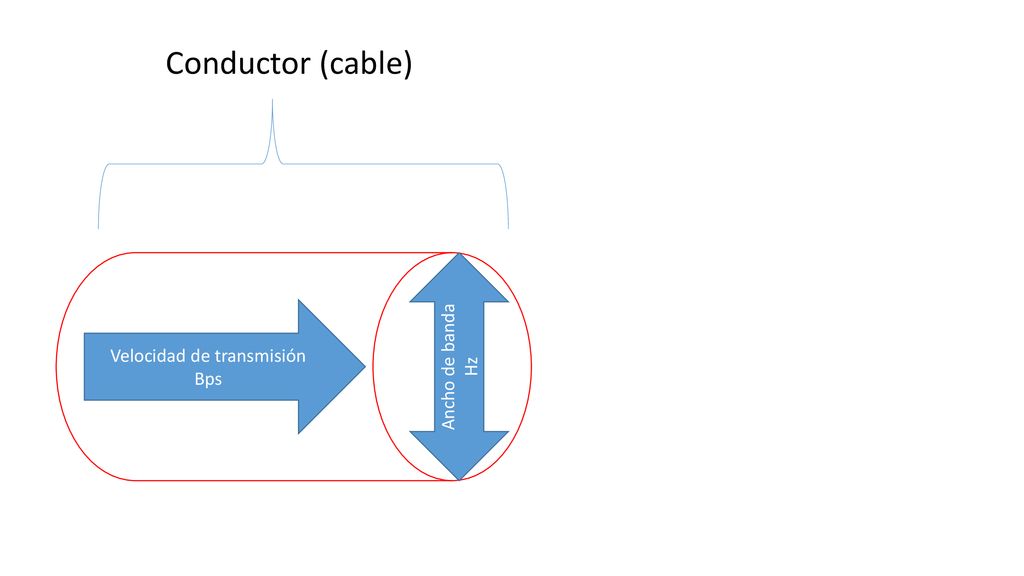

7 Velocidad de transmisión
Conductor (cable) Ancho de banda Hz Velocidad de transmisión Bps

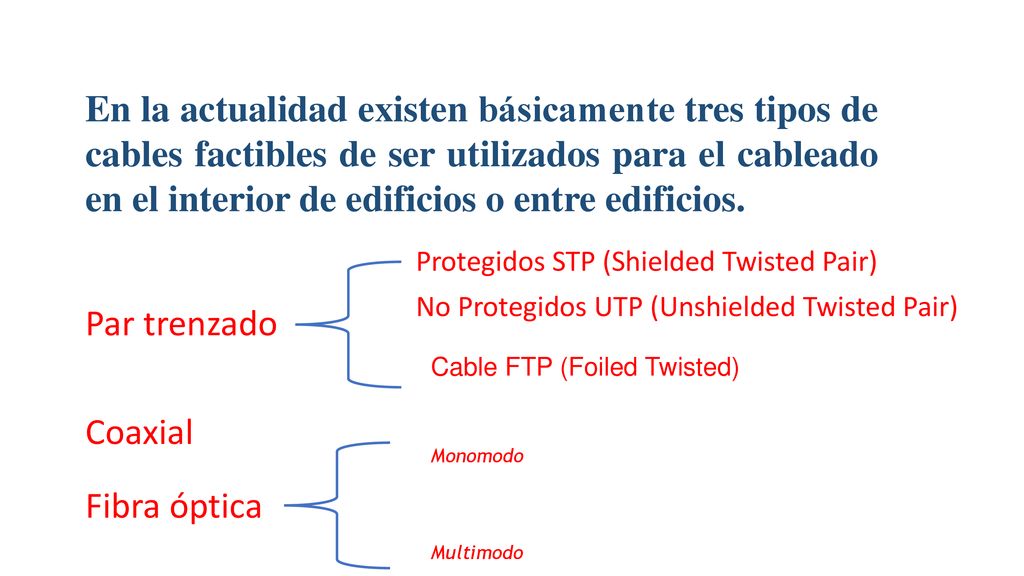

8 En la actualidad existen básicamente tres tipos de cables factibles de ser utilizados para el cableado en el interior de edificios o entre edificios. Protegidos STP (Shielded Twisted Pair) No Protegidos UTP (Unshielded Twisted Pair) Par trenzado Cable FTP (Foiled Twisted) Coaxial Monomodo Fibra óptica Multimodo

9 Par trenzado Es actualmente el tipo de cable más común en redes de área local y se originó como solución para conectar redes de comunicaciones. Cada cable de este tipo está compuesto por una serie de pares de cables trenzados. Los pares se trenzan para reducir la diafonía -interferencia o crosstalk entre pares adyacentes-.

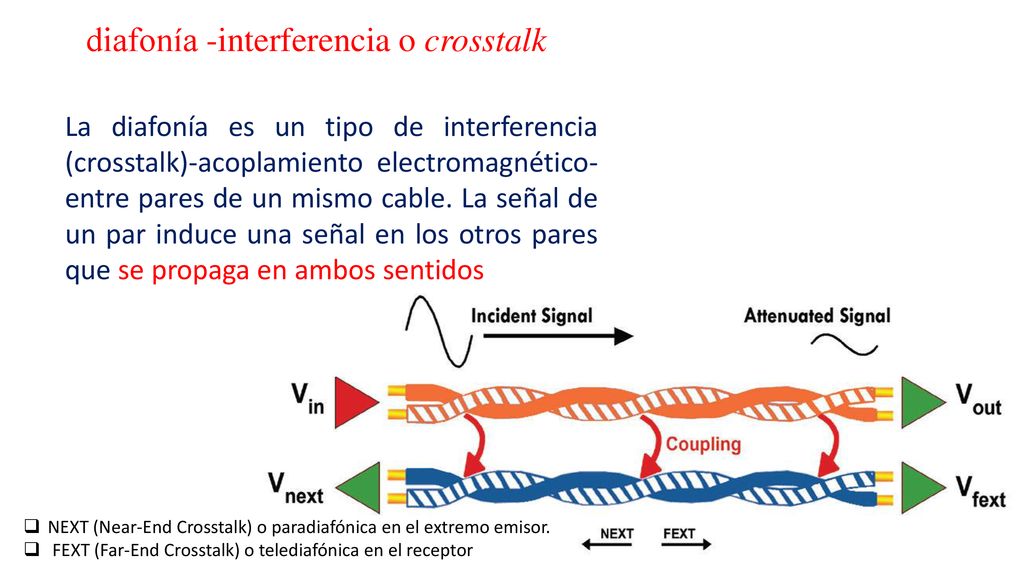

10 diafonía -interferencia o crosstalk
La diafonía es un tipo de interferencia (crosstalk)-acoplamiento electromagnético- entre pares de un mismo cable. La señal de un par induce una señal en los otros pares que se propaga en ambos sentidos NEXT (Near-End Crosstalk) o paradiafónica en el extremo emisor. FEXT (Far-End Crosstalk) o telediafónica en el receptor

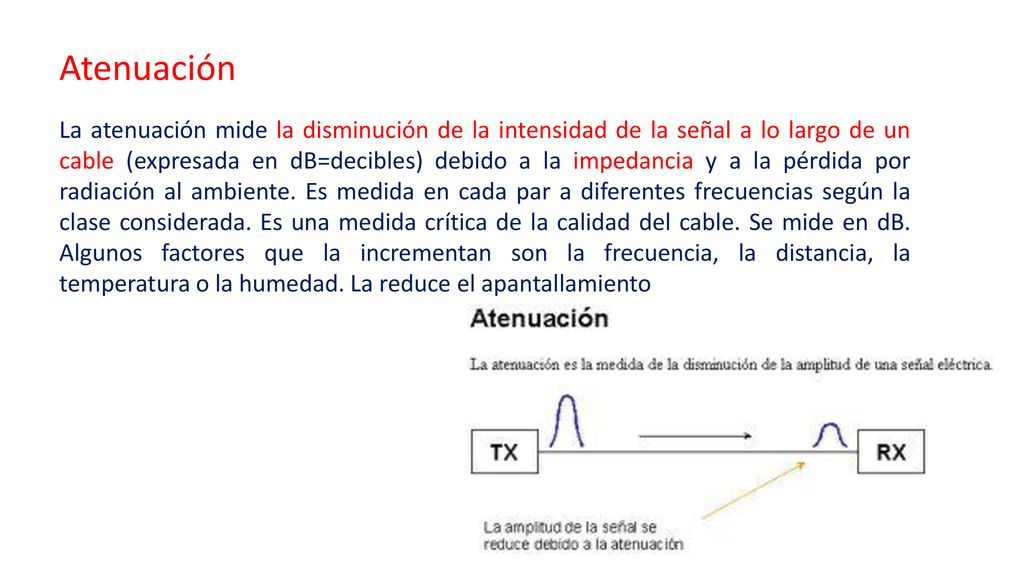

11 Atenuación La atenuación mide la disminución de la intensidad de la señal a lo largo de un cable (expresada en dB=decibles) debido a la impedancia y a la pérdida por radiación al ambiente. Es medida en cada par a diferentes frecuencias según la clase considerada. Es una medida crítica de la calidad del cable. Se mide en dB. Algunos factores que la incrementan son la frecuencia, la distancia, la temperatura o la humedad. La reduce el apantallamiento

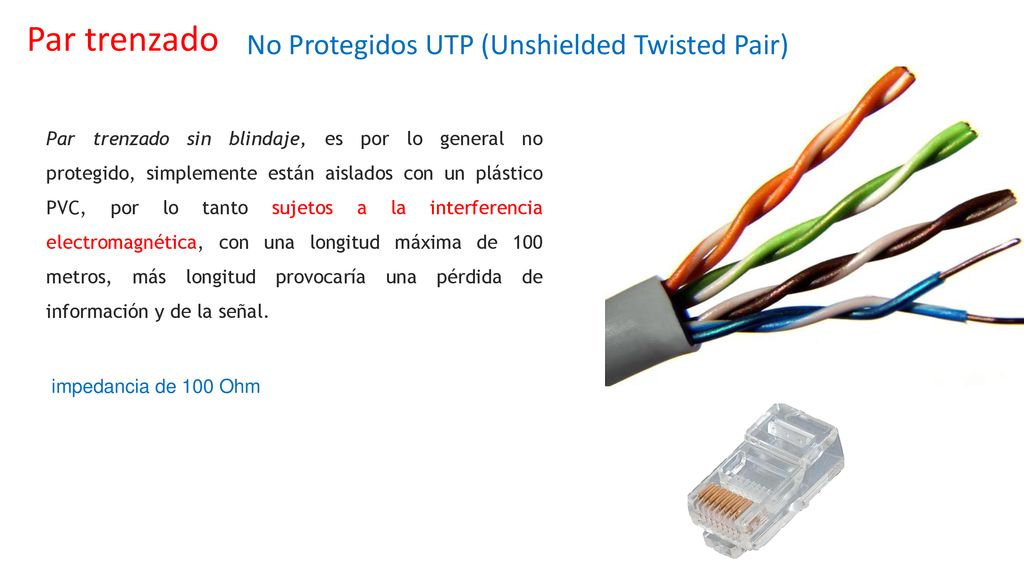

12 Par trenzado No Protegidos UTP (Unshielded Twisted Pair)
Par trenzado sin blindaje, es por lo general no protegido, simplemente están aislados con un plástico PVC, por lo tanto sujetos a la interferencia electromagnética, con una longitud máxima de 100 metros, más longitud provocaría una pérdida de información y de la señal.   impedancia de 100 Ohm

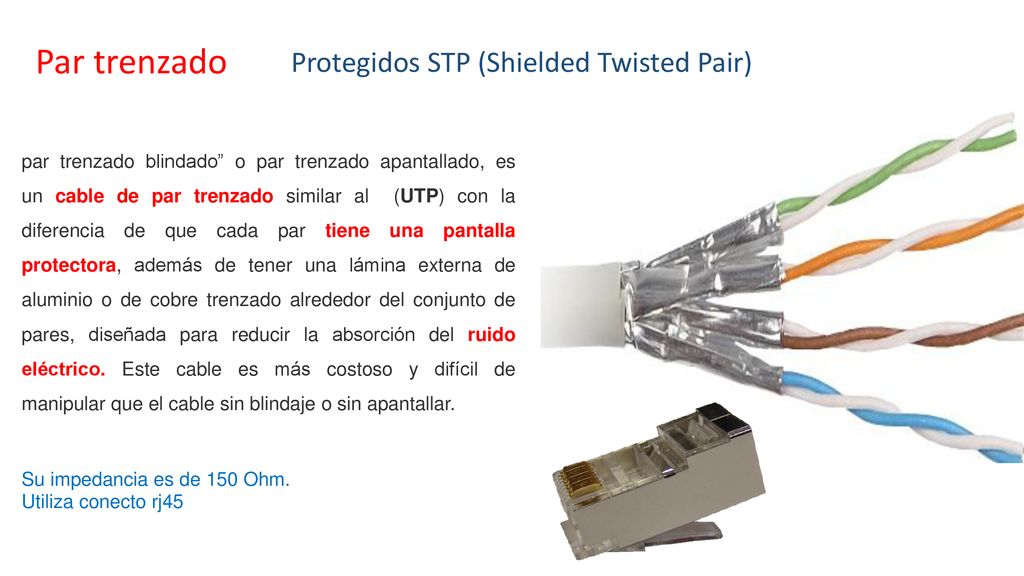

13 Par trenzado Protegidos STP (Shielded Twisted Pair)
par trenzado blindado” o par trenzado apantallado, es un cable de par trenzado similar al  (UTP) con la diferencia de que cada par tiene una pantalla protectora, además de tener una lámina externa de aluminio o de cobre trenzado alrededor del conjunto de pares, diseñada para reducir la absorción del ruido eléctrico. Este cable es más costoso y difícil de manipular que el cable sin blindaje o sin apantallar. Su impedancia es de 150 Ohm. Utiliza conecto rj45

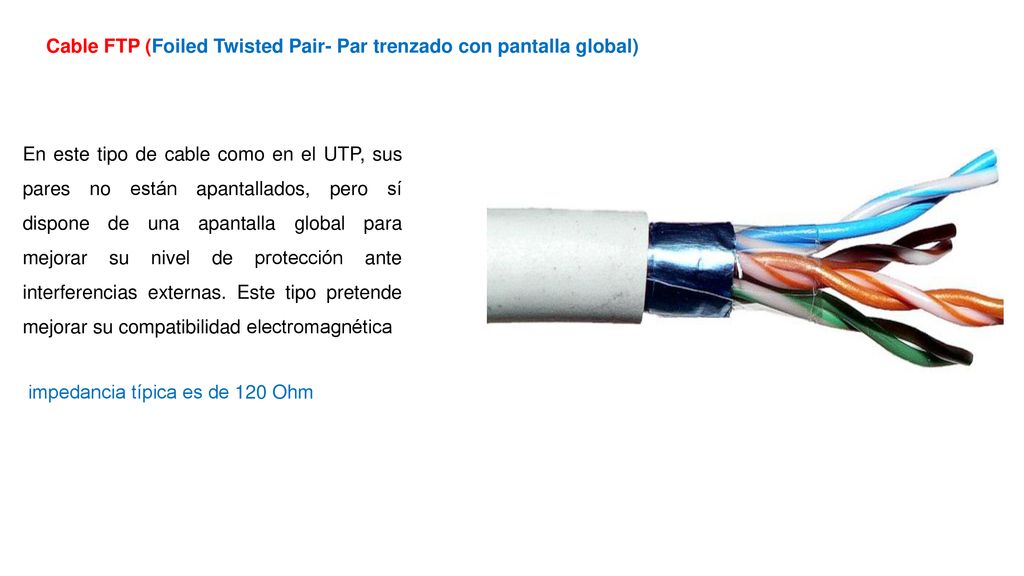

14 Cable FTP (Foiled Twisted Pair- Par trenzado con pantalla global)
En este tipo de cable como en el UTP, sus pares no están apantallados, pero sí dispone de una apantalla global para mejorar su nivel de protección ante interferencias externas. Este tipo pretende mejorar su compatibilidad electromagnética  impedancia típica es de 120 Ohm

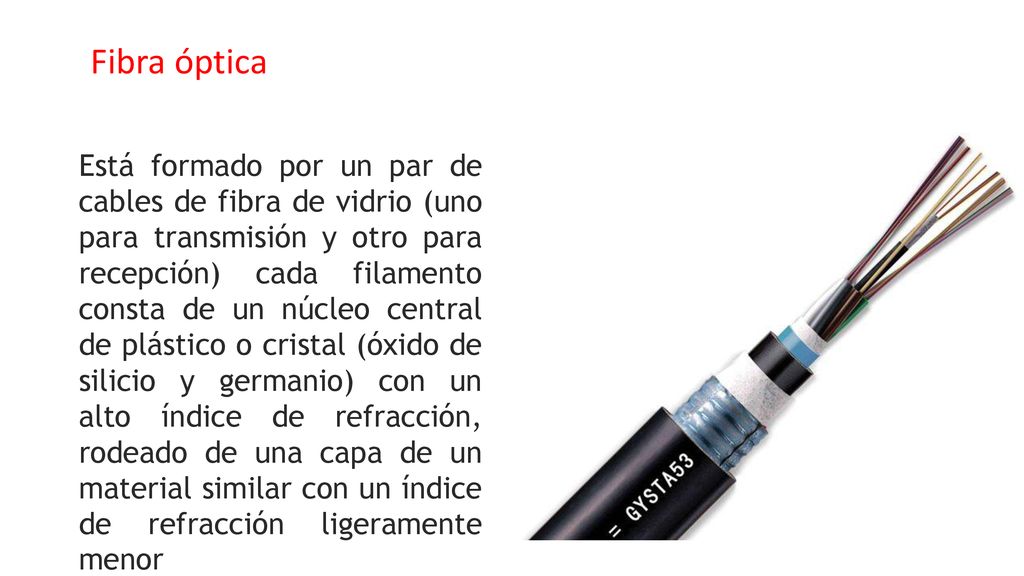

15 Fibra óptica Está formado por un par de cables de fibra de vidrio (uno para transmisión y otro para recepción) cada filamento consta de un núcleo central de plástico o cristal (óxido de silicio y germanio) con un alto índice de refracción, rodeado de una capa de un material similar con un índice de refracción ligeramente menor

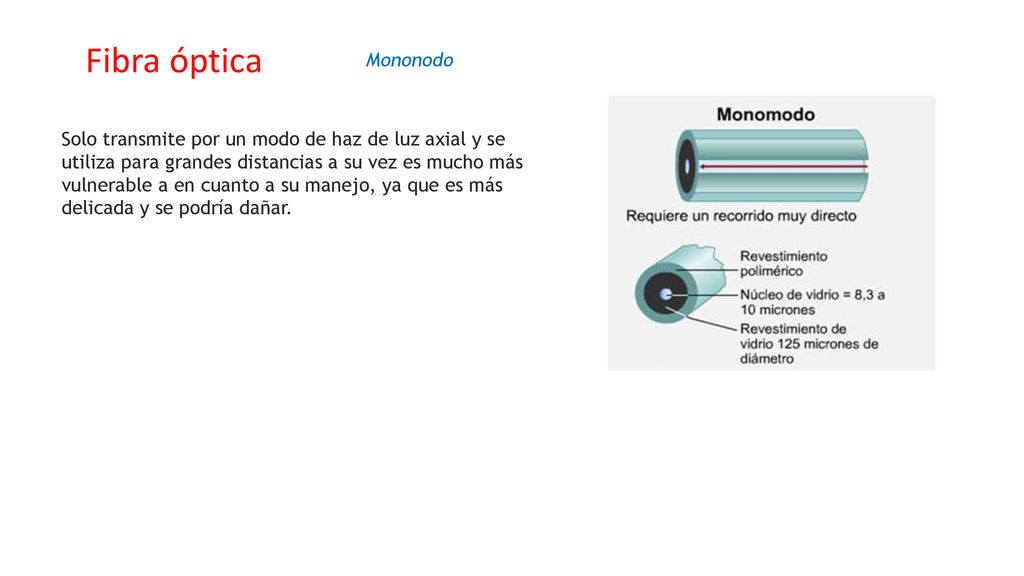

16 Fibra óptica Mononodo Solo transmite por un modo de haz de luz axial y se utiliza para grandes distancias a su vez es mucho más vulnerable a en cuanto a su manejo, ya que es más delicada y se podría dañar.

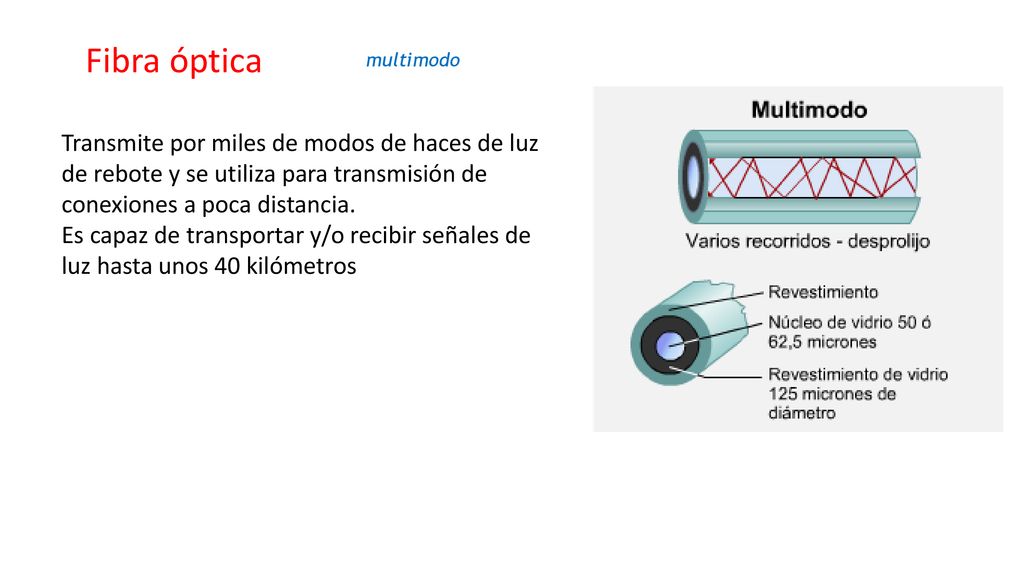

17 Fibra óptica multimodo Transmite por miles de modos de haces de luz de rebote y se utiliza para transmisión de conexiones a poca distancia. Es capaz de transportar y/o recibir señales de luz hasta unos 40 kilómetros

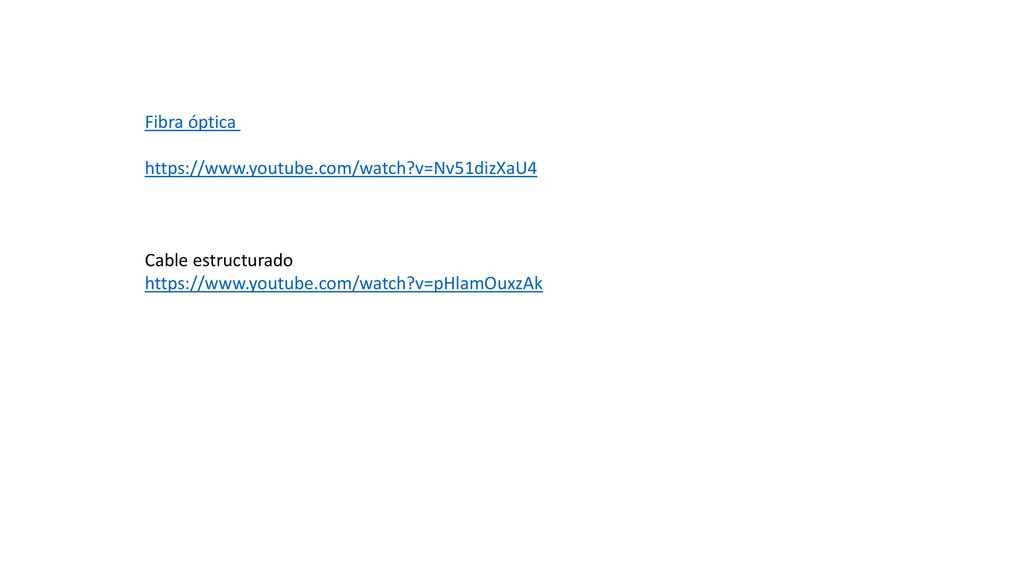

18 Fibra óptica Cable estructurado
