1 Esquivel Esteban David González Díaz Ramona Z Mizdraji Ary José
ENERGIA GEOTERMICA Esquivel Esteban David González Díaz Ramona Z Mizdraji Ary José

2 ¿Sabes que es la energía geotérmica?

3 Es una energía renovable que se obtiene mediante el aprovechamiento del calor natural del interior de la tierra

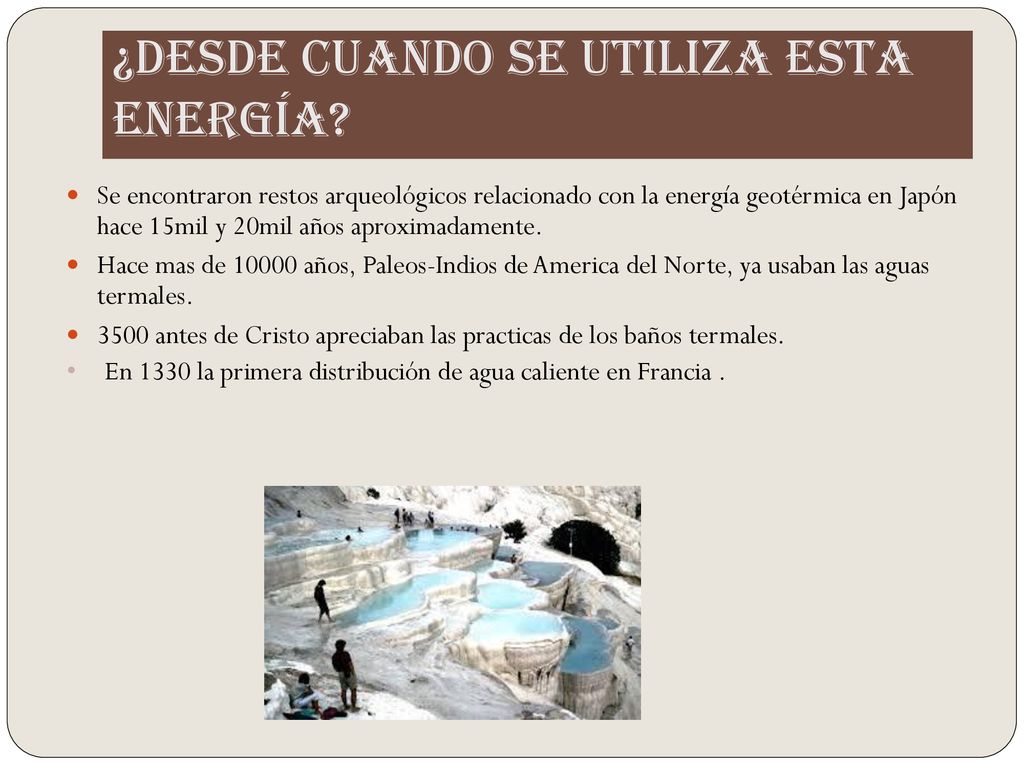

4 ¿Desde cuando se utiliza esta energía?
Se encontraron restos arqueológicos relacionado con la energía geotérmica en Japón hace 15mil y 20mil años aproximadamente. Hace mas de años, Paleos-Indios de America del Norte, ya usaban las aguas termales. 3500 antes de Cristo apreciaban las practicas de los baños termales. En 1330 la primera distribución de agua caliente en Francia .

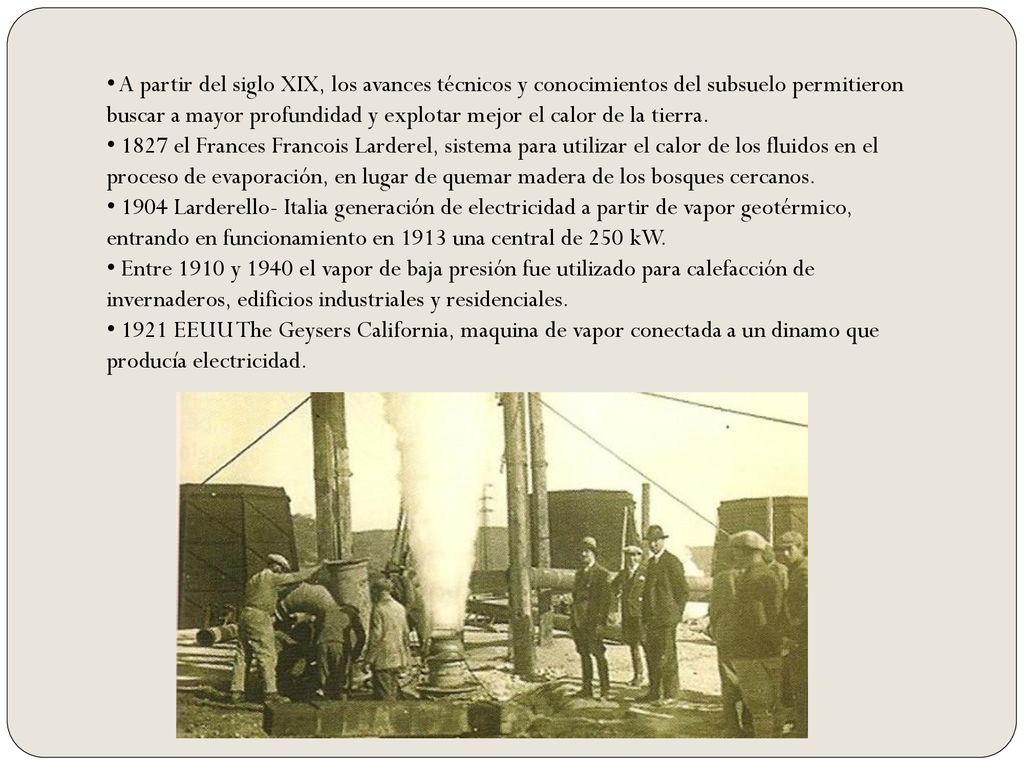

5 A partir del siglo XIX, los avances técnicos y conocimientos del subsuelo permitieron buscar a mayor profundidad y explotar mejor el calor de la tierra. 1827 el Frances Francois Larderel, sistema para utilizar el calor de los fluidos en el proceso de evaporación, en lugar de quemar madera de los bosques cercanos. 1904 Larderello- Italia generación de electricidad a partir de vapor geotérmico, entrando en funcionamiento en 1913 una central de 250 kW. Entre 1910 y 1940 el vapor de baja presión fue utilizado para calefacción de invernaderos, edificios industriales y residenciales. 1921 EEUU The Geysers California, maquina de vapor conectada a un dinamo que producía electricidad.

6 Aplicaciones y tipos de energia geotermicas
Alta temperatura: más de 150 ºC transformar directamente el vapor de agua en energía eléctrica. Media temperatura: entre 90 y 150 ºC. Producir energía eléctrica utilizando un fluido de intercambio, que es el que alimenta a las centrales. Baja temperatura: entre 30 y 90 ºC. Su contenido en calor es insuficiente para producir energía eléctrica, pero es adecuado para calefacción de edificios y en determinados procesos industriales y agrícolas. Muy baja temperatura: menos de 30 ºC. Puede ser utilizada para calefacción y climatización, necesitando emplear bombas de calor.

7 Niveles de temperatura terrestre

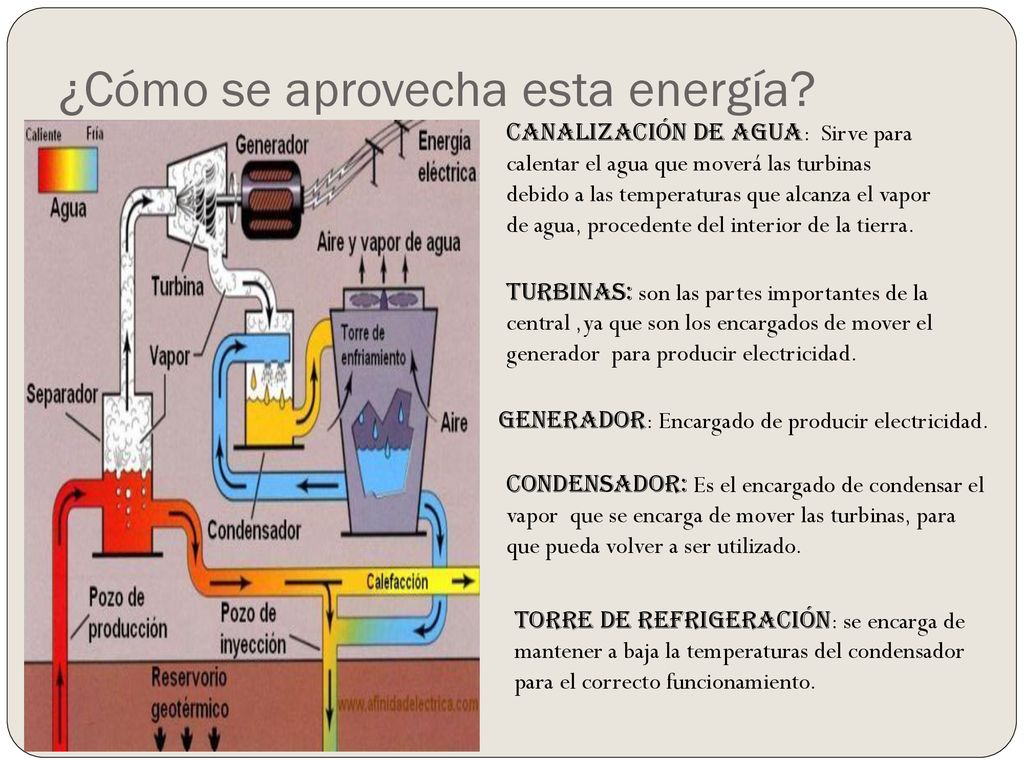

8 ¿Cómo se aprovecha esta energía?
Canalización de agua: Sirve para calentar el agua que moverá las turbinas debido a las temperaturas que alcanza el vapor de agua, procedente del interior de la tierra. Turbinas: son las partes importantes de la central ,ya que son los encargados de mover el generador para producir electricidad. Generador: Encargado de producir electricidad. Condensador: Es el encargado de condensar el vapor que se encarga de mover las turbinas, para que pueda volver a ser utilizado. Torre de refrigeración: se encarga de mantener a baja la temperaturas del condensador para el correcto funcionamiento.

9 Generación de electricidad
Plantas de vapor seco Plantas flash Plantas de ciclo binario:

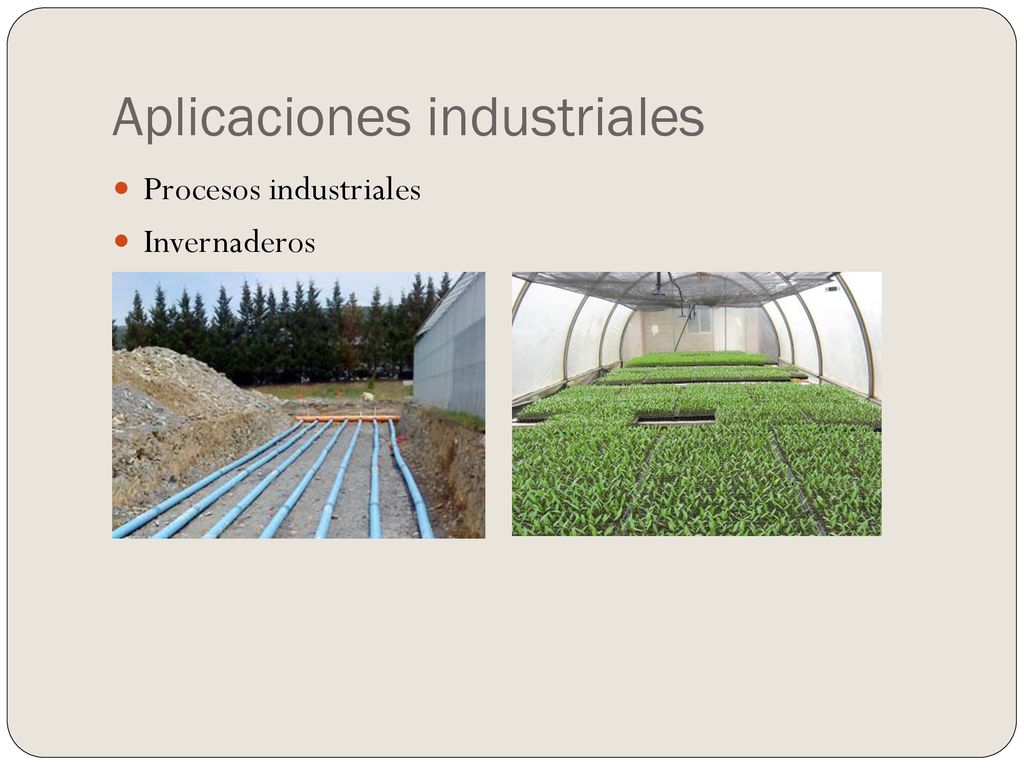

10 Aplicaciones industriales
Procesos industriales Invernaderos

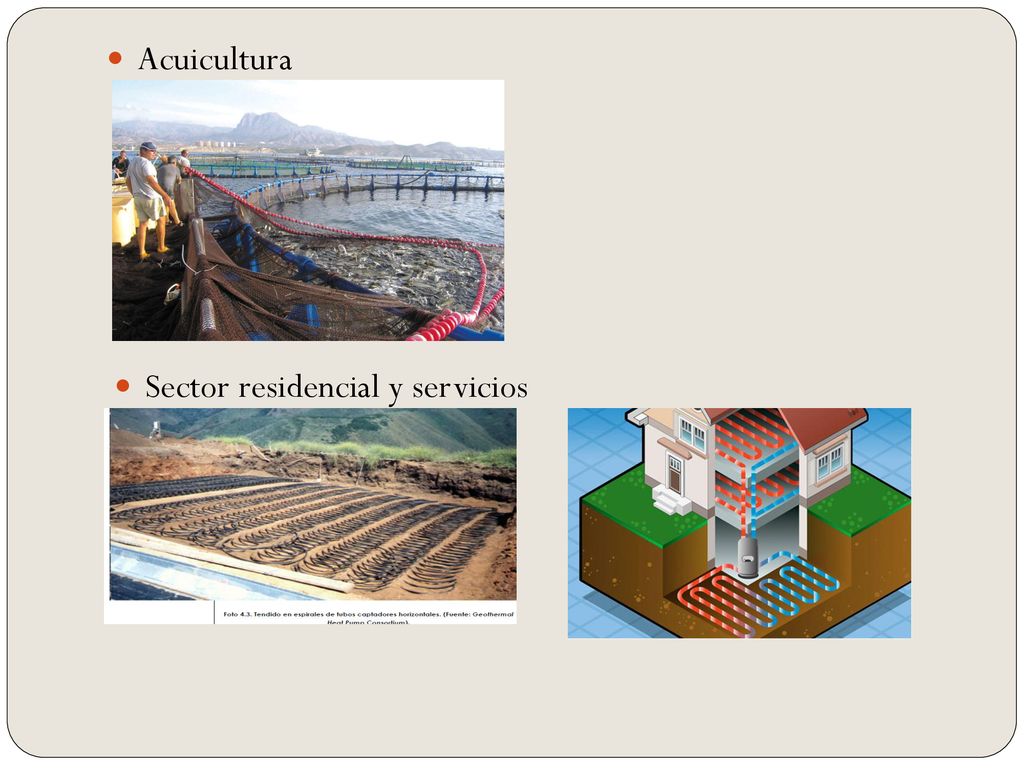

11 Acuicultura Sector residencial y servicios

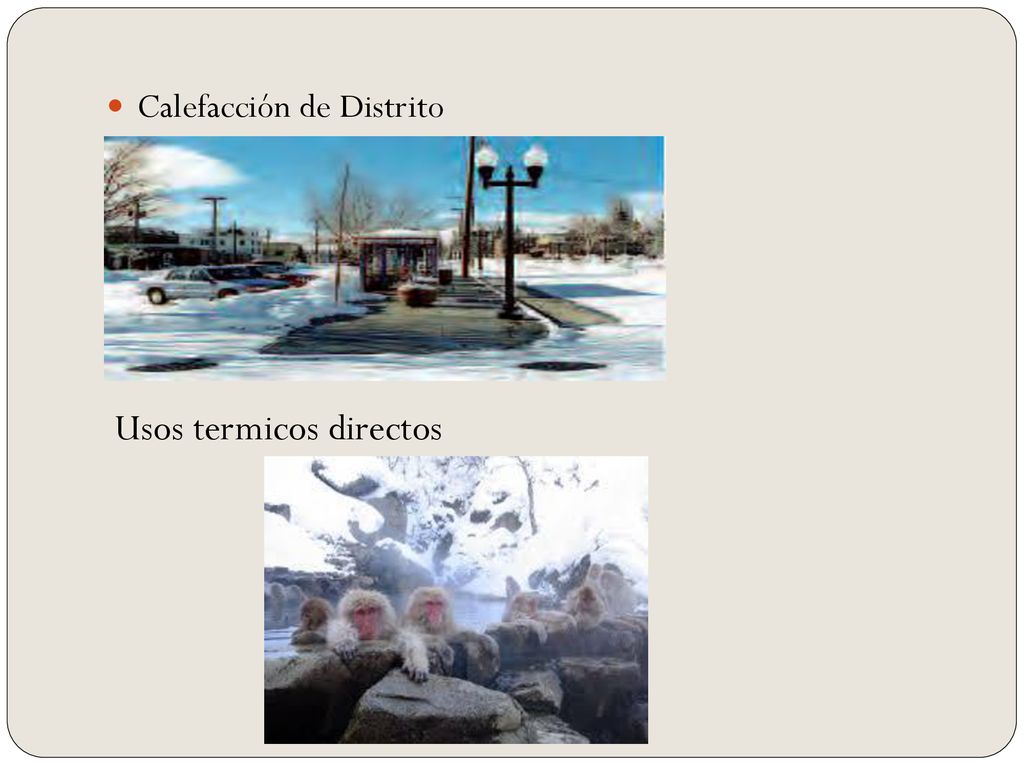

12 Usos termicos directos
Calefacción de Distrito Usos termicos directos

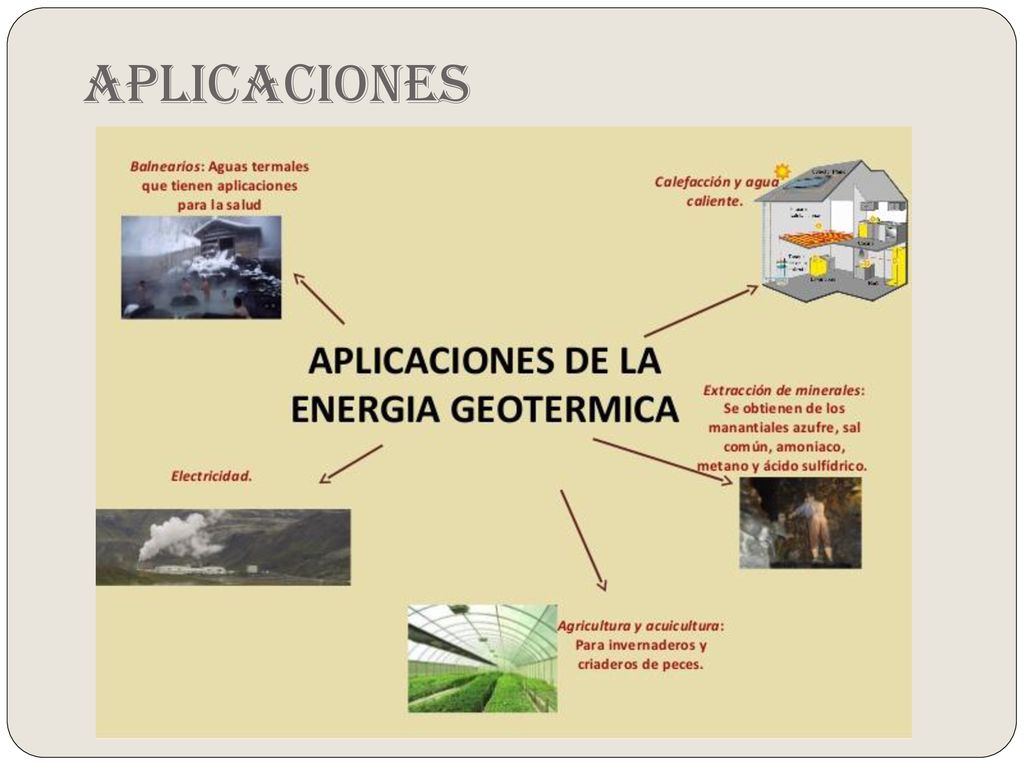

13 Aplicaciones

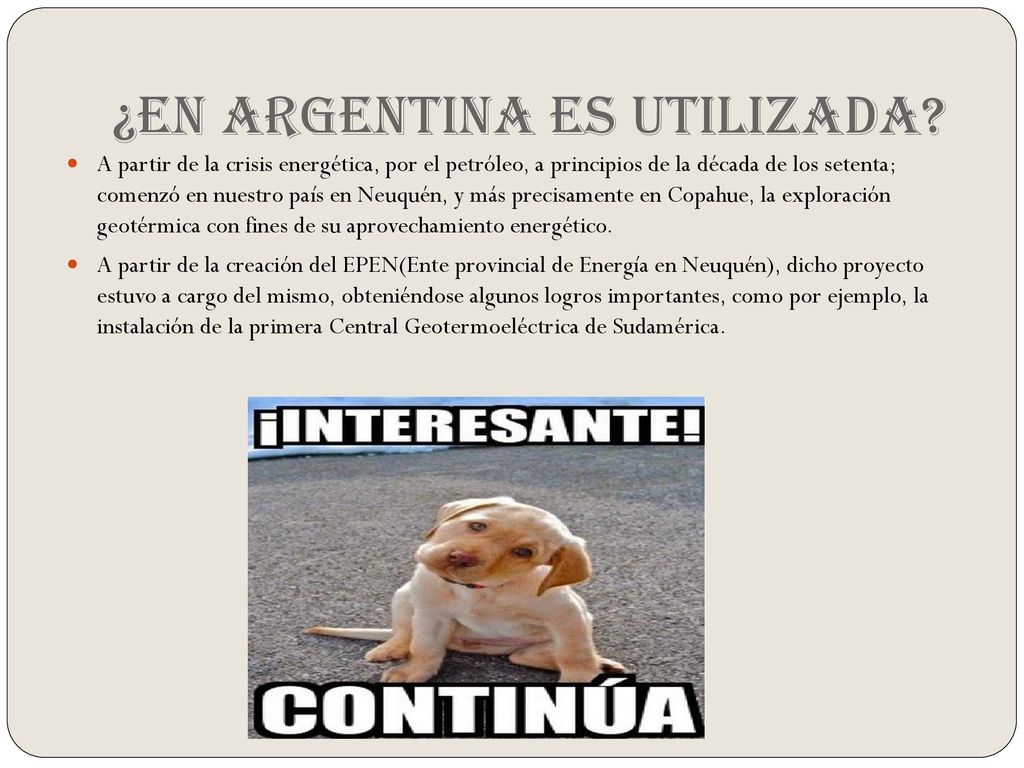

14 ¿En Argentina es utilizada?
A partir de la crisis energética, por el petróleo, a principios de la década de los setenta; comenzó en nuestro país en Neuquén, y más precisamente en Copahue, la exploración geotérmica con fines de su aprovechamiento energético. A partir de la creación del EPEN(Ente provincial de Energía en Neuquén), dicho proyecto estuvo a cargo del mismo, obteniéndose algunos logros importantes, como por ejemplo, la instalación de la primera Central Geotermoeléctrica de Sudamérica.

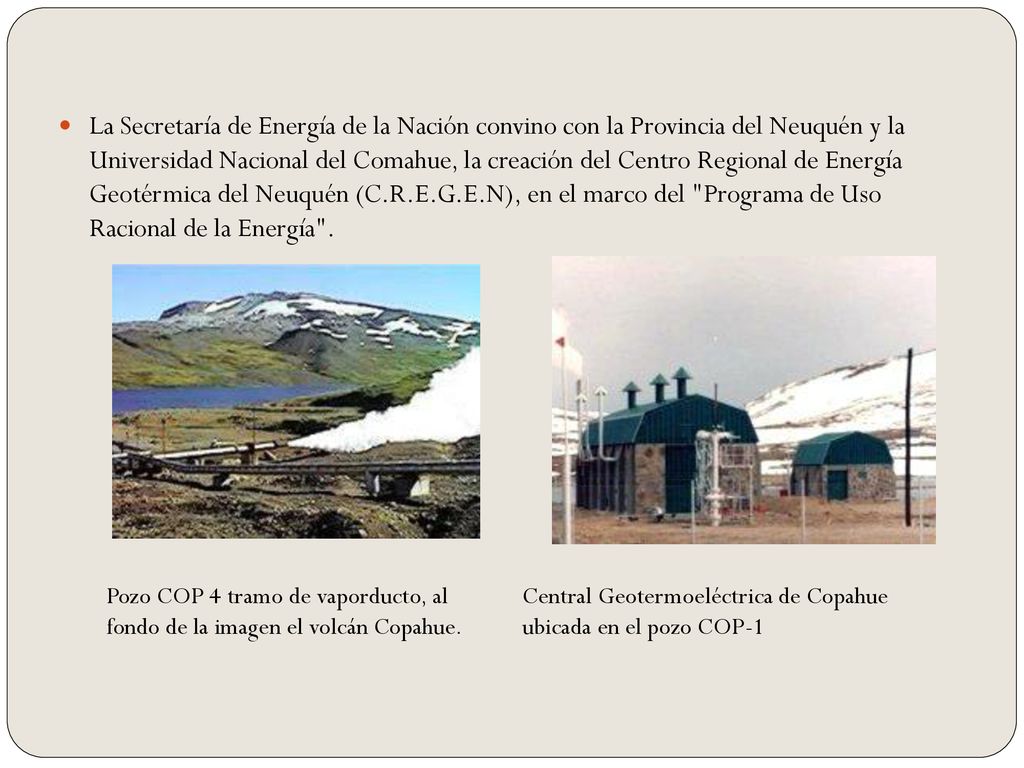

15 La Secretaría de Energía de la Nación convino con la Provincia del Neuquén y la Universidad Nacional del Comahue, la creación del Centro Regional de Energía Geotérmica del Neuquén (C.R.E.G.E.N), en el marco del "Programa de Uso Racional de la Energía". Pozo COP 4 tramo de vaporducto, al fondo de la imagen el volcán Copahue. Central Geotermoeléctrica de Copahue ubicada en el pozo COP-1

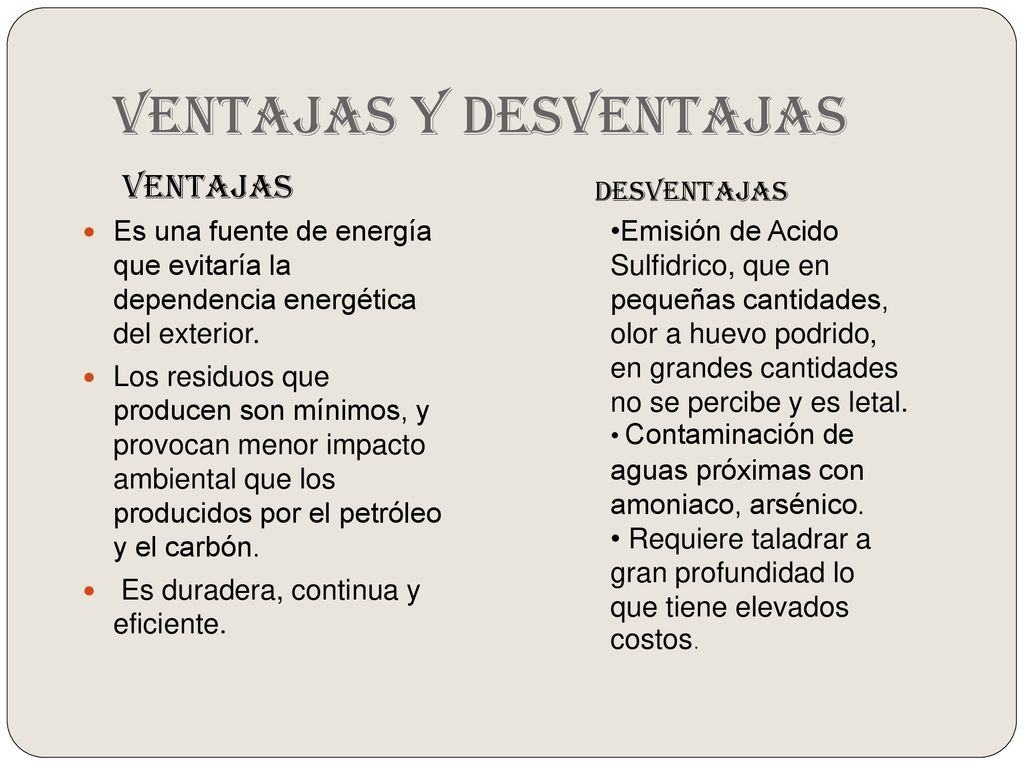

16 Ventajas y desventajas
Es una fuente de energía que evitaría la dependencia energética del exterior. Los residuos que producen son mínimos, y provocan menor impacto ambiental que los producidos por el petróleo y el carbón. Es duradera, continua y eficiente. Emisión de Acido Sulfidrico, que en pequeñas cantidades, olor a huevo podrido, en grandes cantidades no se percibe y es letal. Contaminación de aguas próximas con amoniaco, arsénico. Requiere taladrar a gran profundidad lo que tiene elevados costos.

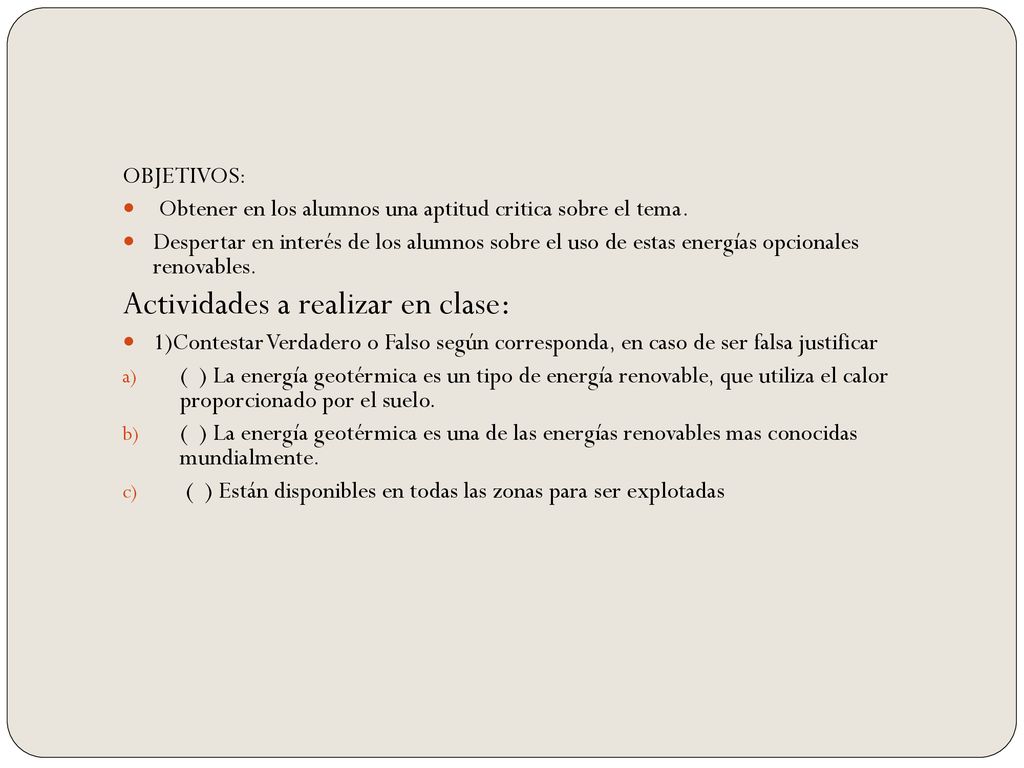

17 Actividades a realizar en clase:
OBJETIVOS: Obtener en los alumnos una aptitud critica sobre el tema. Despertar en interés de los alumnos sobre el uso de estas energías opcionales renovables. Actividades a realizar en clase: 1)Contestar Verdadero o Falso según corresponda, en caso de ser falsa justificar ( ) La energía geotérmica es un tipo de energía renovable, que utiliza el calor proporcionado por el suelo. ( ) La energía geotérmica es una de las energías renovables mas conocidas mundialmente. ( ) Están disponibles en todas las zonas para ser explotadas

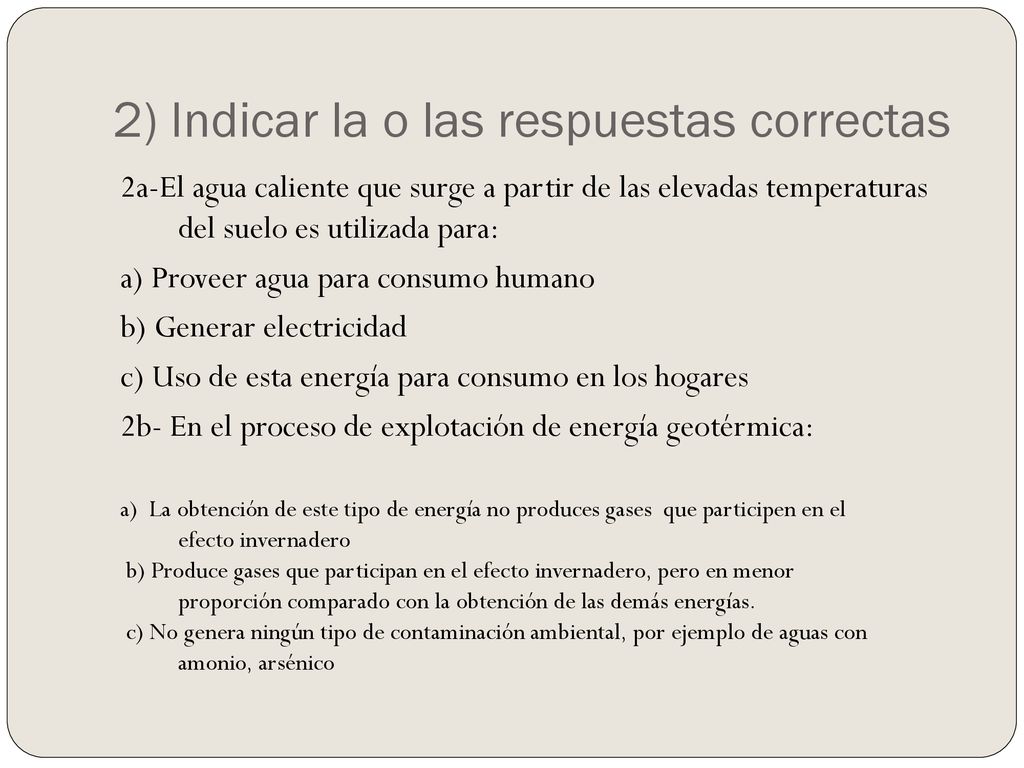

18 2) Indicar la o las respuestas correctas
2a-El agua caliente que surge a partir de las elevadas temperaturas del suelo es utilizada para: a) Proveer agua para consumo humano b) Generar electricidad c) Uso de esta energía para consumo en los hogares 2b- En el proceso de explotación de energía geotérmica: a) La obtención de este tipo de energía no produces gases que participen en el efecto invernadero b) Produce gases que participan en el efecto invernadero, pero en menor proporción comparado con la obtención de las demás energías. c) No genera ningún tipo de contaminación ambiental, por ejemplo de aguas con amonio, arsénico

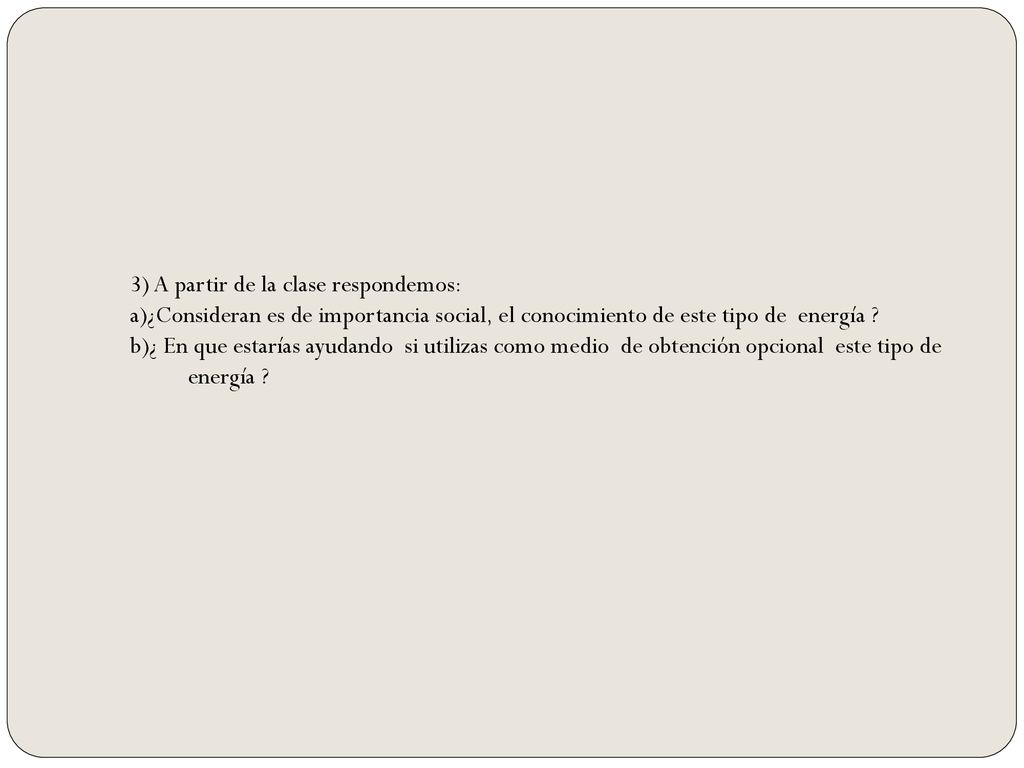

19 3) A partir de la clase respondemos:
a)¿Consideran es de importancia social, el conocimiento de este tipo de energía ? b)¿ En que estarías ayudando si utilizas como medio de obtención opcional este tipo de energía ?
