Inyección directa de combustible

Presentación del tema: "Inyección directa de combustible"— Transcripción de la presentación:

1 Inyección directa de combustible
Diesel Common Rail 07/11/2018

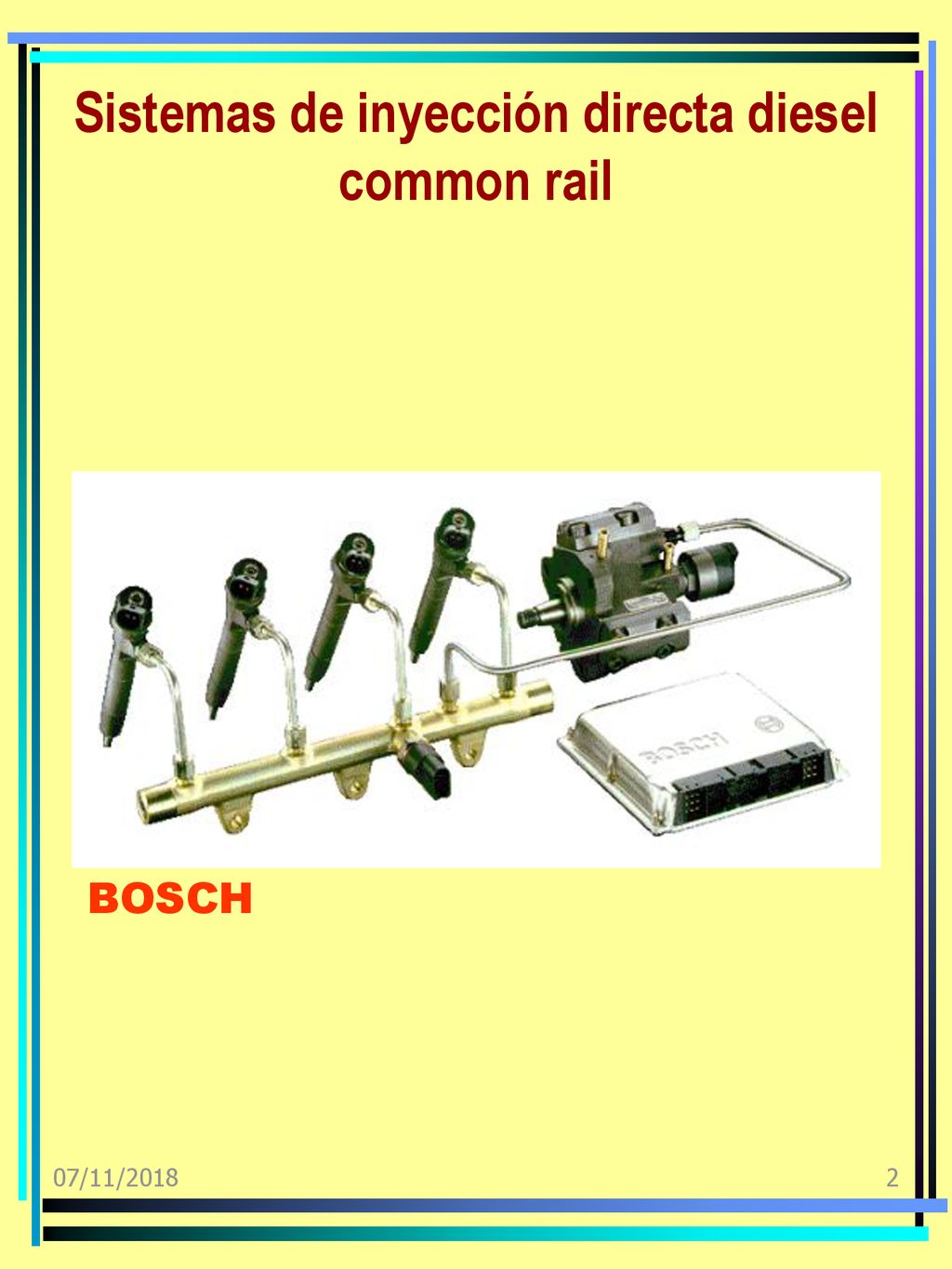

2 Sistemas de inyección directa diesel common rail
BOSCH 07/11/2018

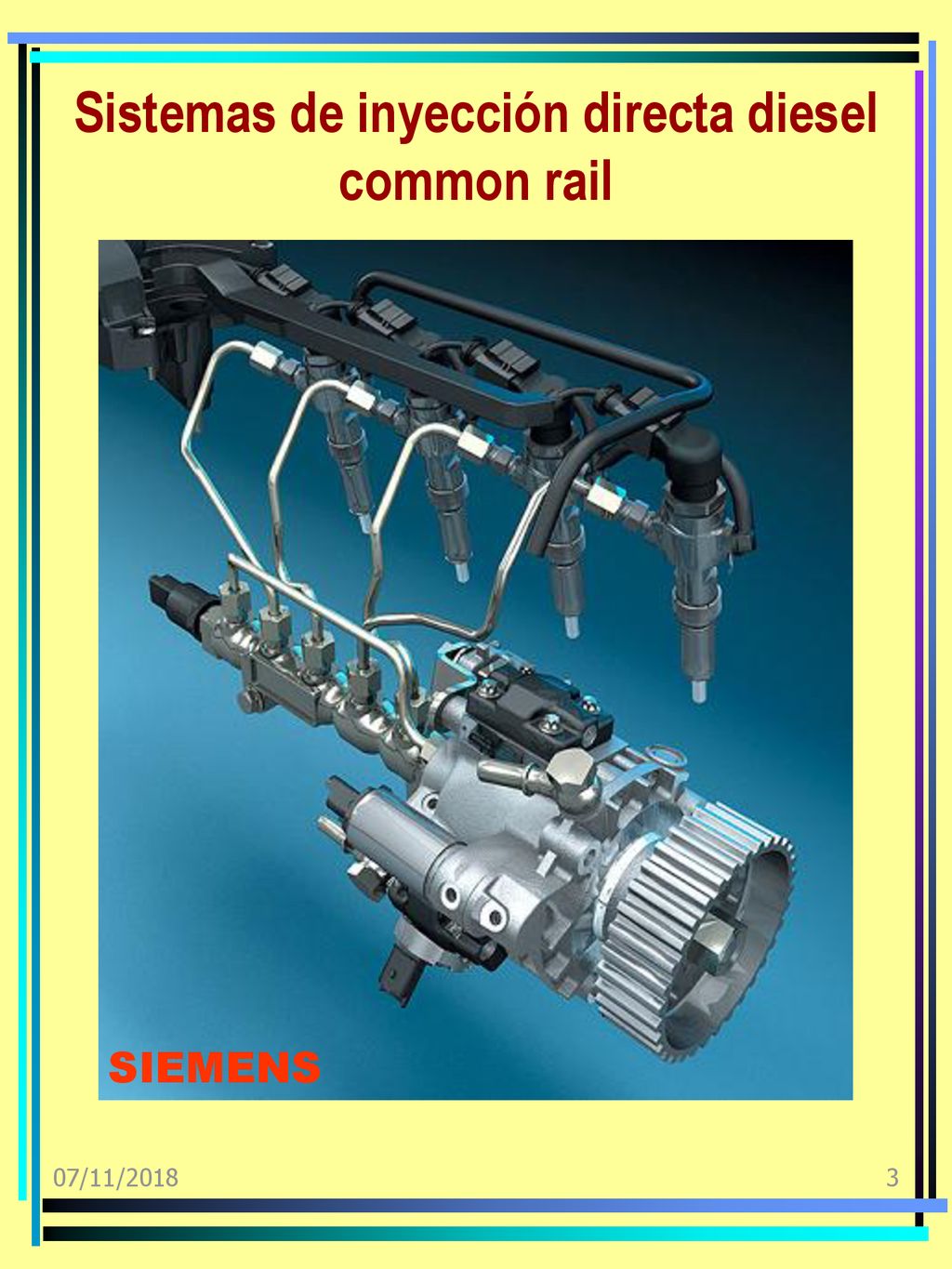

3 Sistemas de inyección directa diesel common rail
SIEMENS 07/11/2018

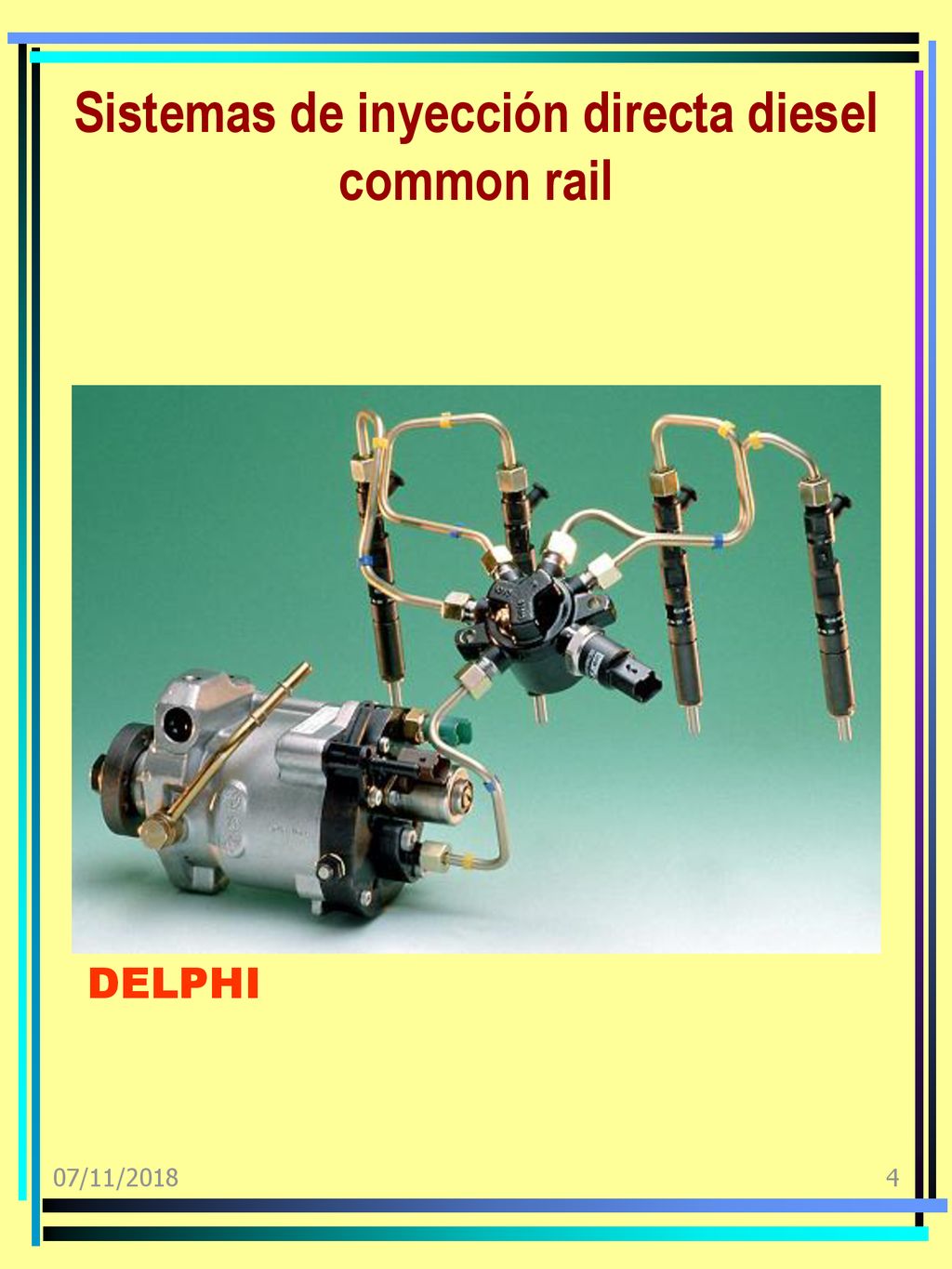

4 Sistemas de inyección directa diesel common rail
DELPHI 07/11/2018

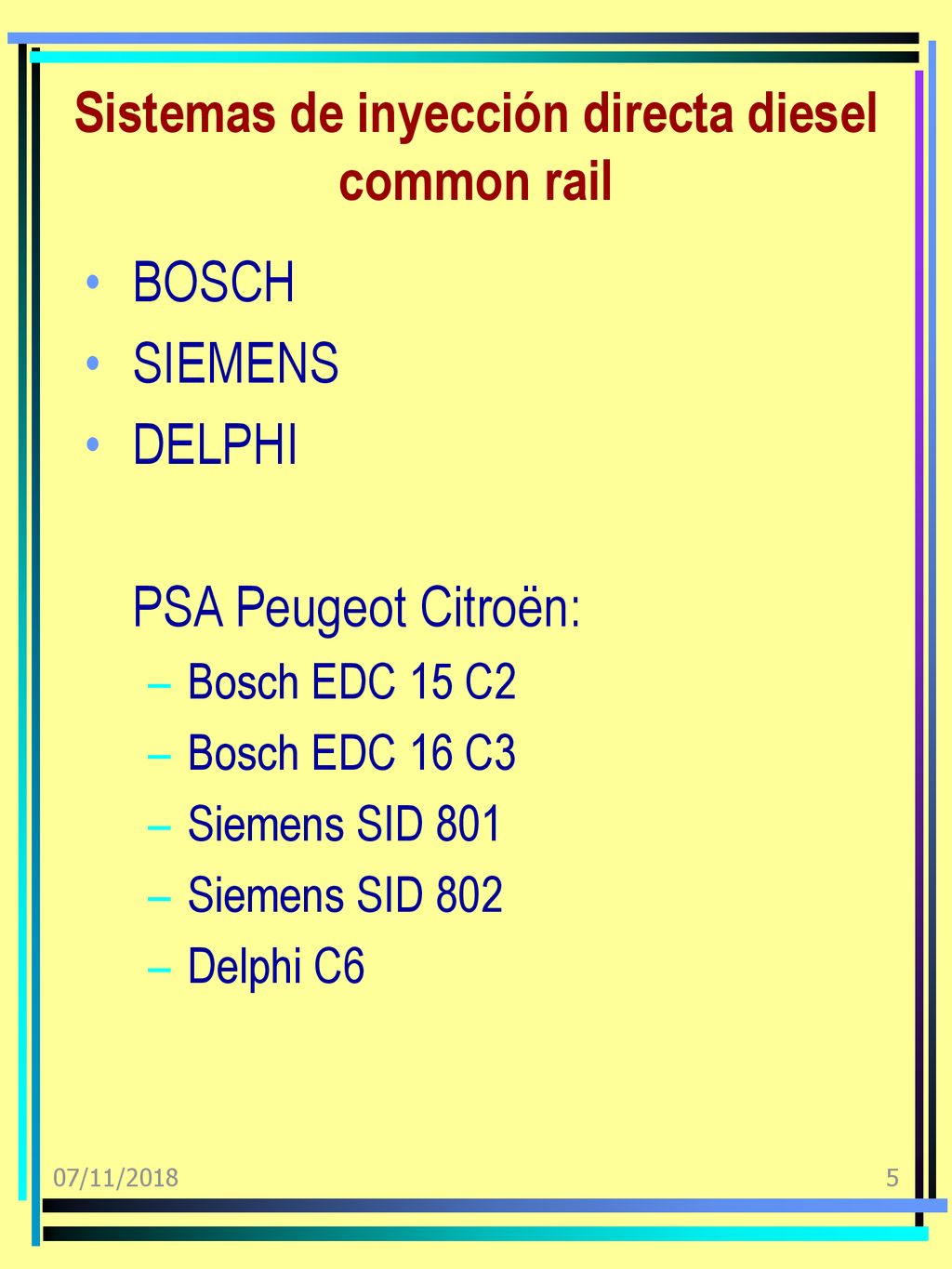

5 Sistemas de inyección directa diesel common rail
BOSCH SIEMENS DELPHI PSA Peugeot Citroën: Bosch EDC 15 C2 Bosch EDC 16 C3 Siemens SID 801 Siemens SID 802 Delphi C6 07/11/2018

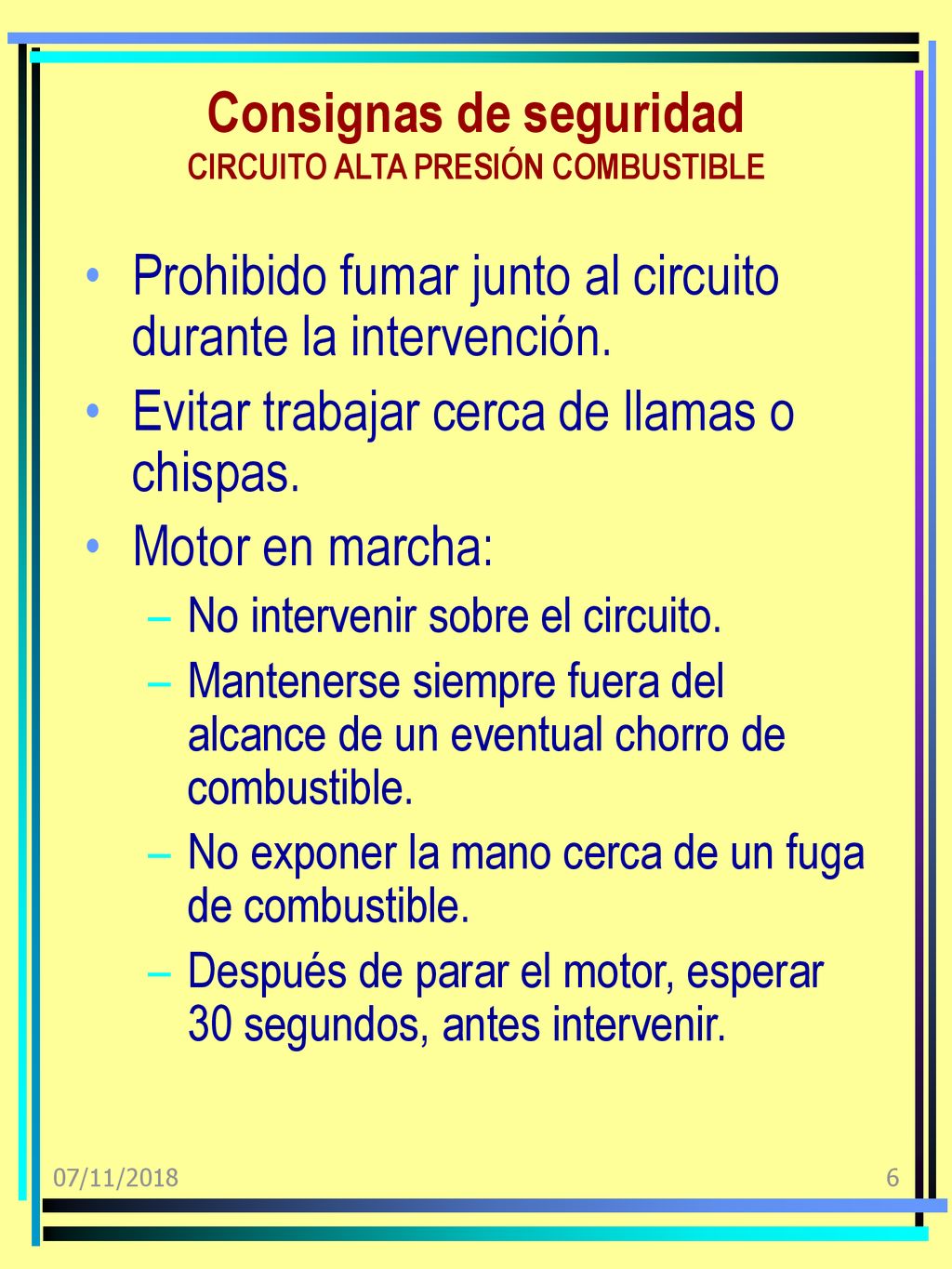

6 Consignas de seguridad CIRCUITO ALTA PRESIÓN COMBUSTIBLE
Prohibido fumar junto al circuito durante la intervención. Evitar trabajar cerca de llamas o chispas. Motor en marcha: No intervenir sobre el circuito. Mantenerse siempre fuera del alcance de un eventual chorro de combustible. No exponer la mano cerca de un fuga de combustible. Después de parar el motor, esperar 30 segundos, antes intervenir. 07/11/2018

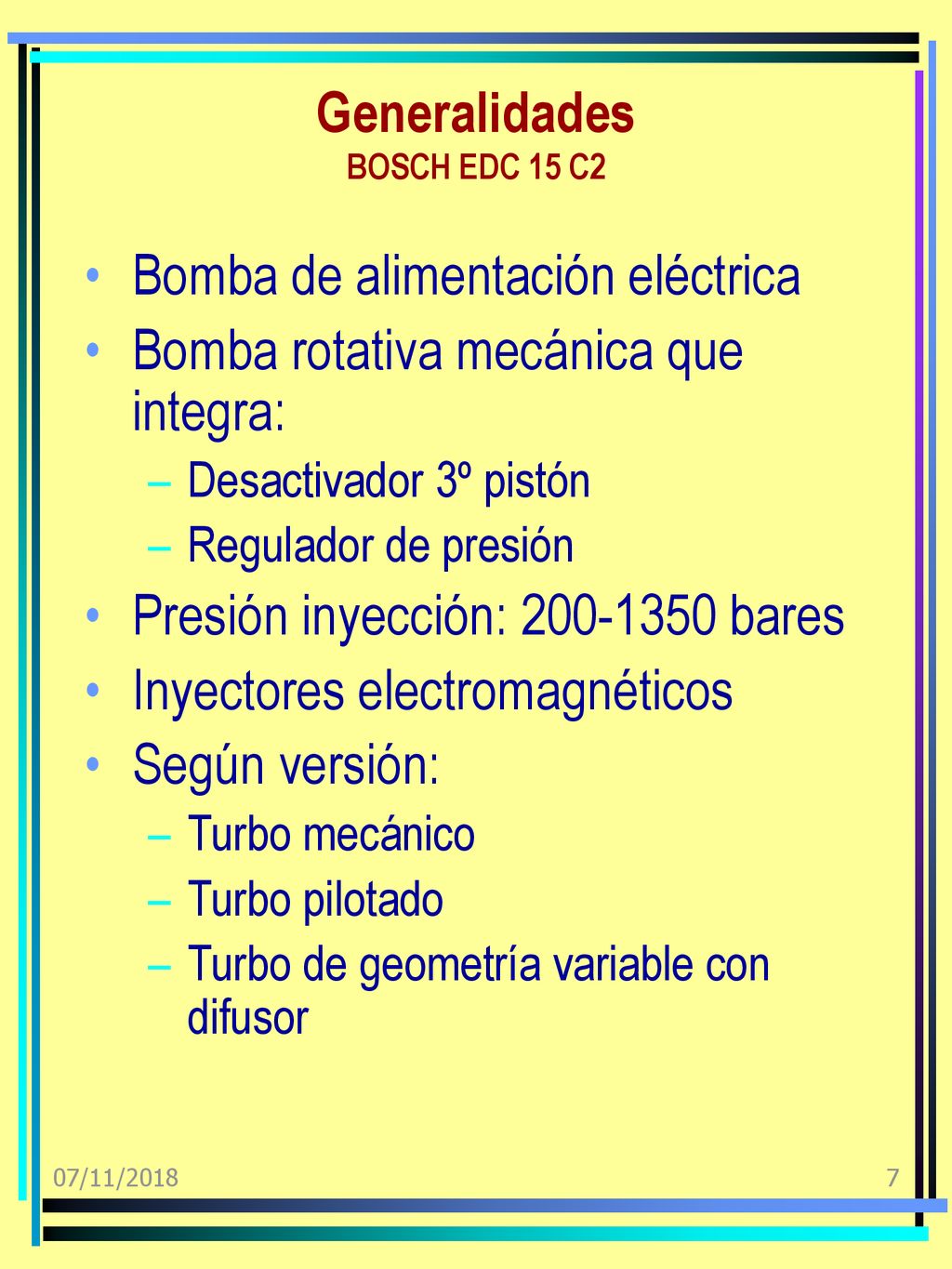

7 Generalidades BOSCH EDC 15 C2
Bomba de alimentación eléctrica Bomba rotativa mecánica que integra: Desactivador 3º pistón Regulador de presión Presión inyección: bares Inyectores electromagnéticos Según versión: Turbo mecánico Turbo pilotado Turbo de geometría variable con difusor 07/11/2018

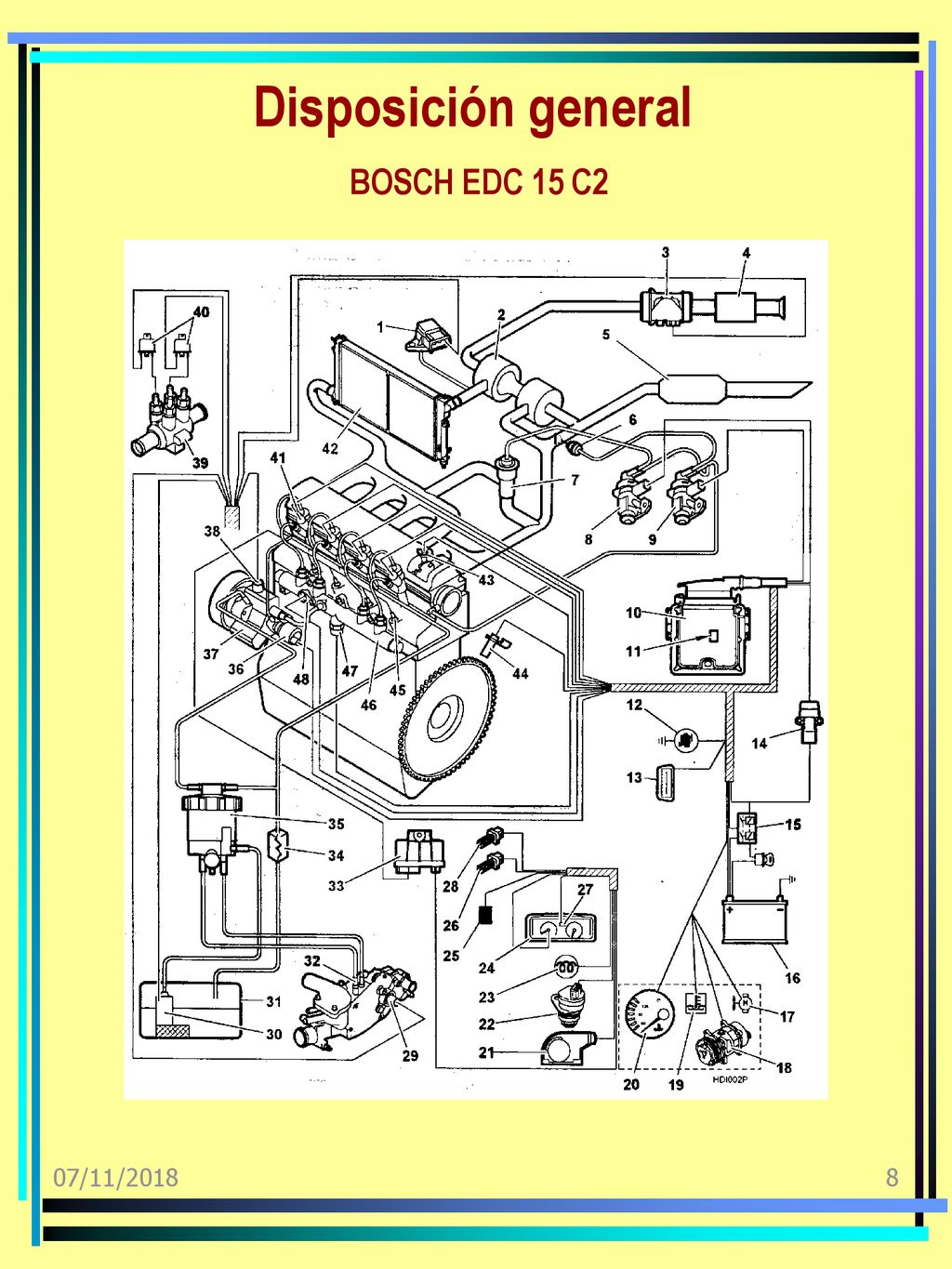

8 Disposición general BOSCH EDC 15 C2
07/11/2018

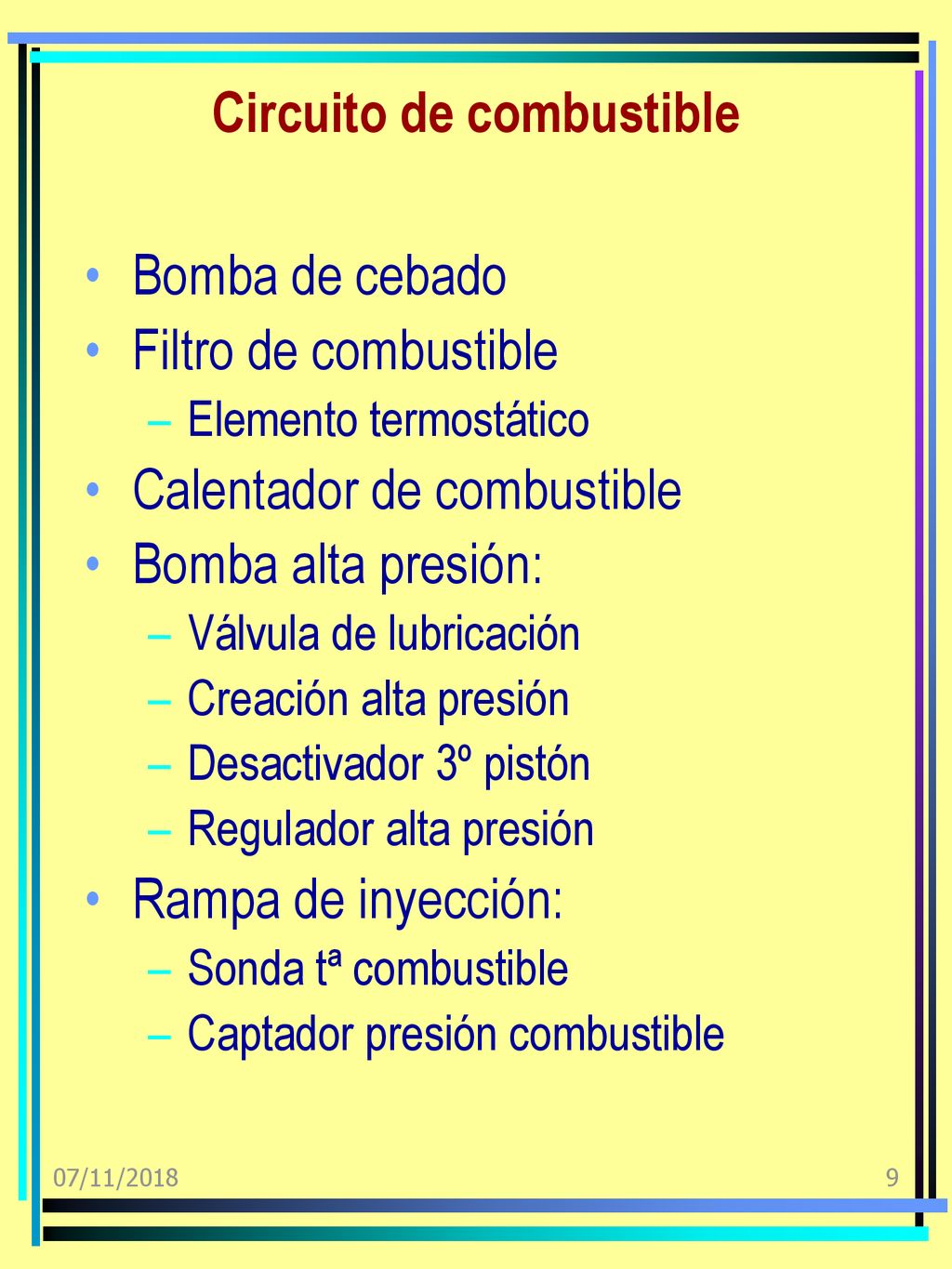

9 Circuito de combustible
Bomba de cebado Filtro de combustible Elemento termostático Calentador de combustible Bomba alta presión: Válvula de lubricación Creación alta presión Desactivador 3º pistón Regulador alta presión Rampa de inyección: Sonda tª combustible Captador presión combustible 07/11/2018

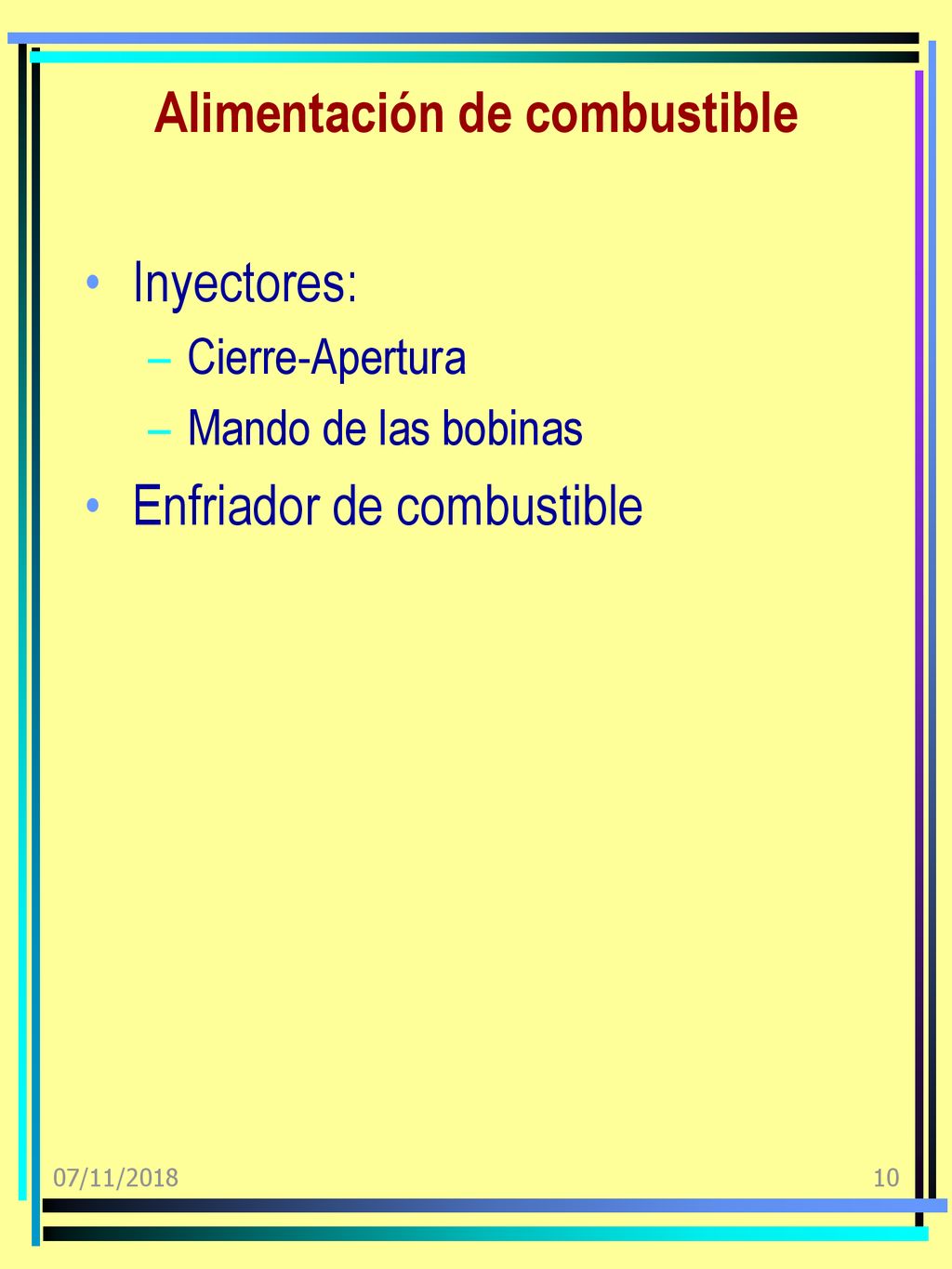

10 Alimentación de combustible
Inyectores: Cierre-Apertura Mando de las bobinas Enfriador de combustible 07/11/2018

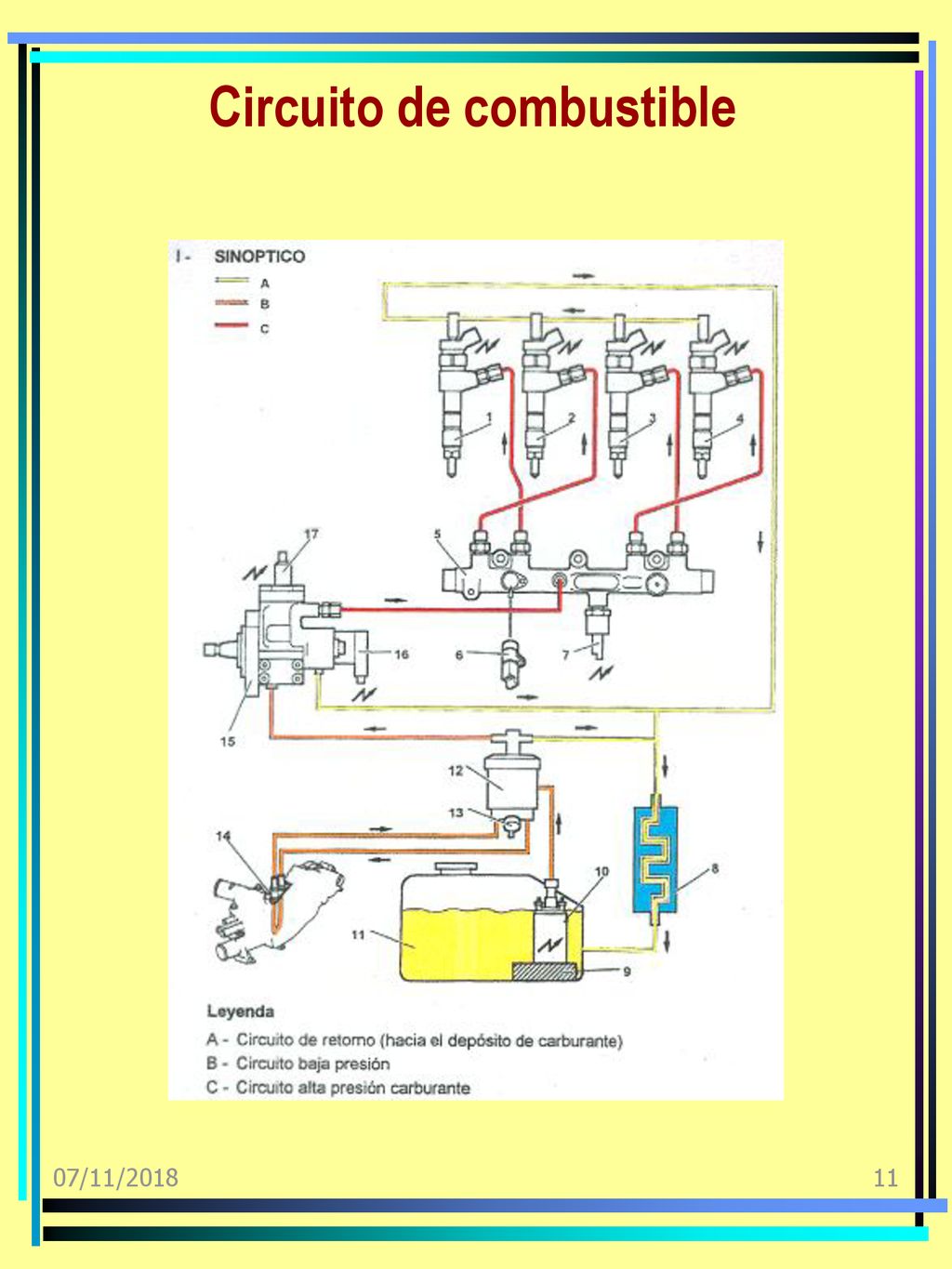

11 Circuito de combustible
07/11/2018

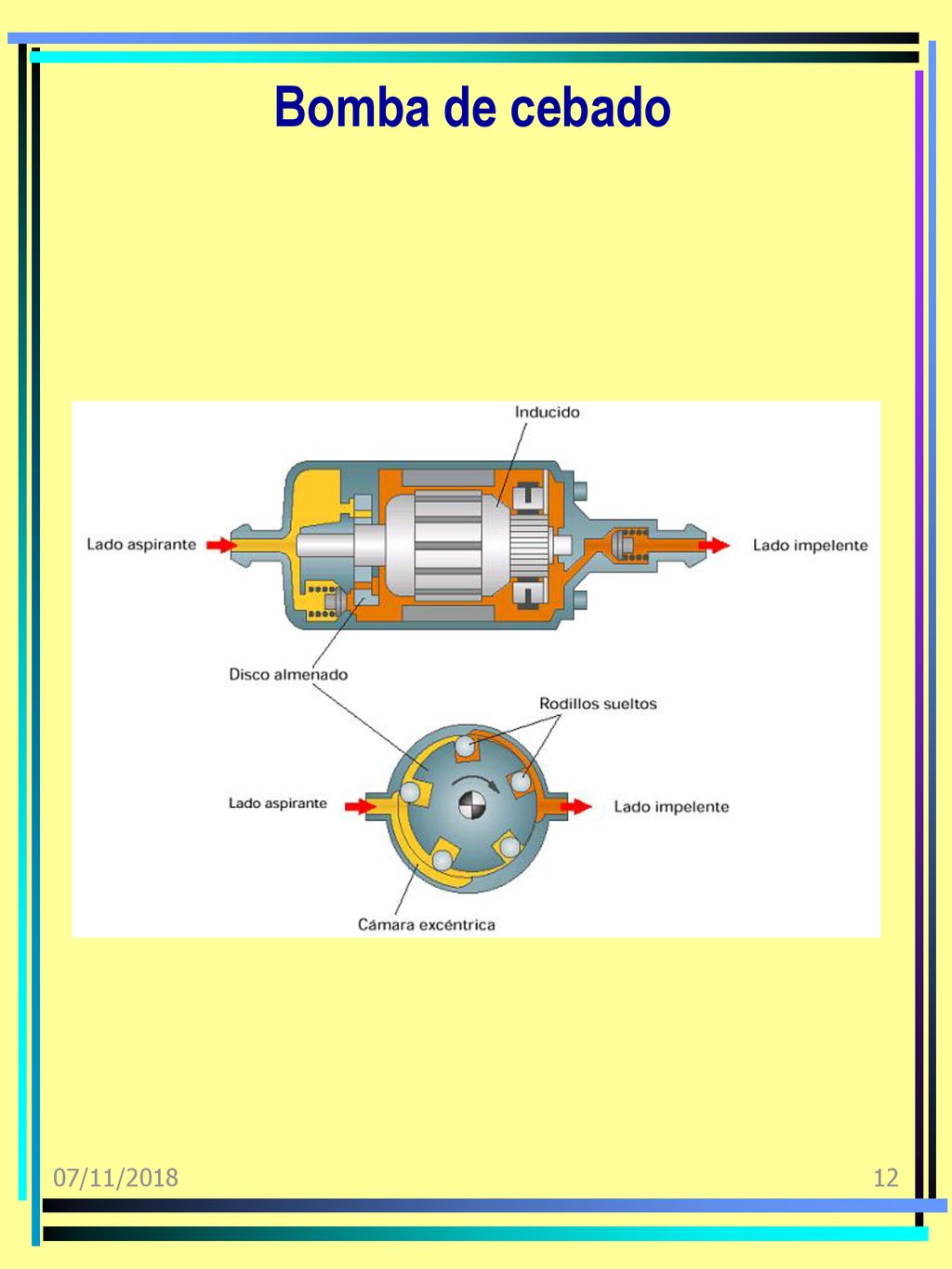

12 Bomba de cebado 07/11/2018

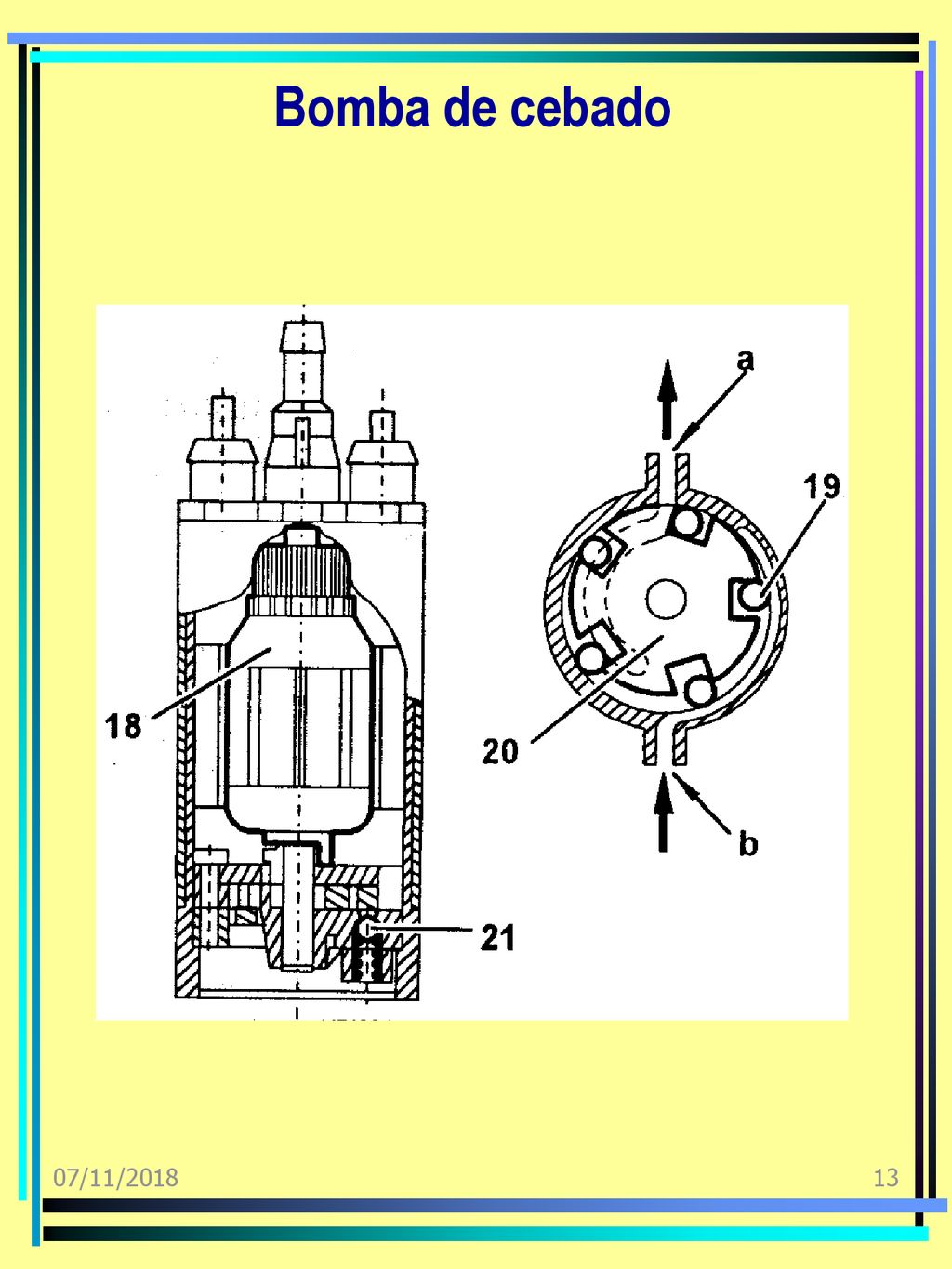

13 Bomba de cebado 07/11/2018

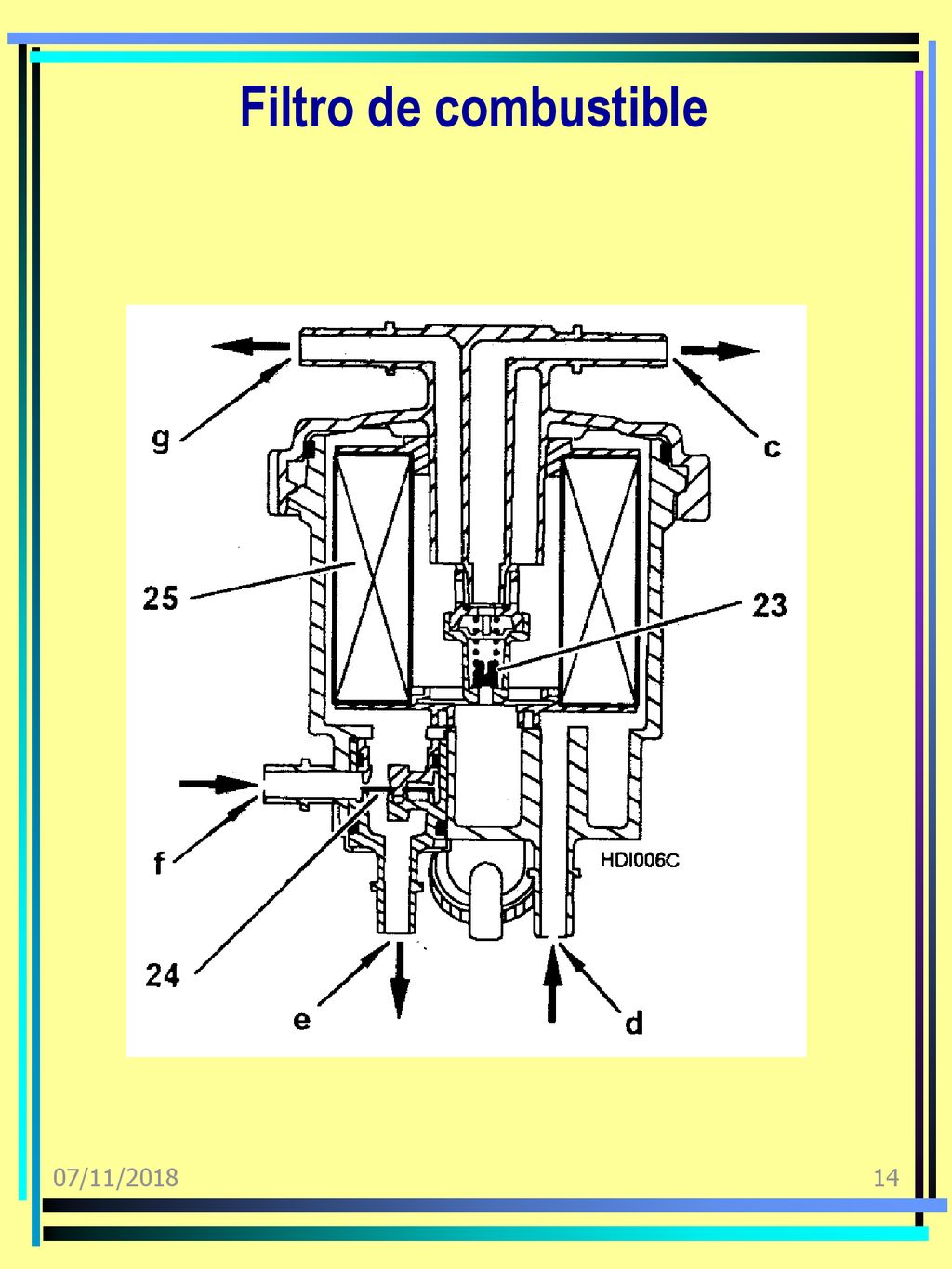

14 Filtro de combustible 07/11/2018

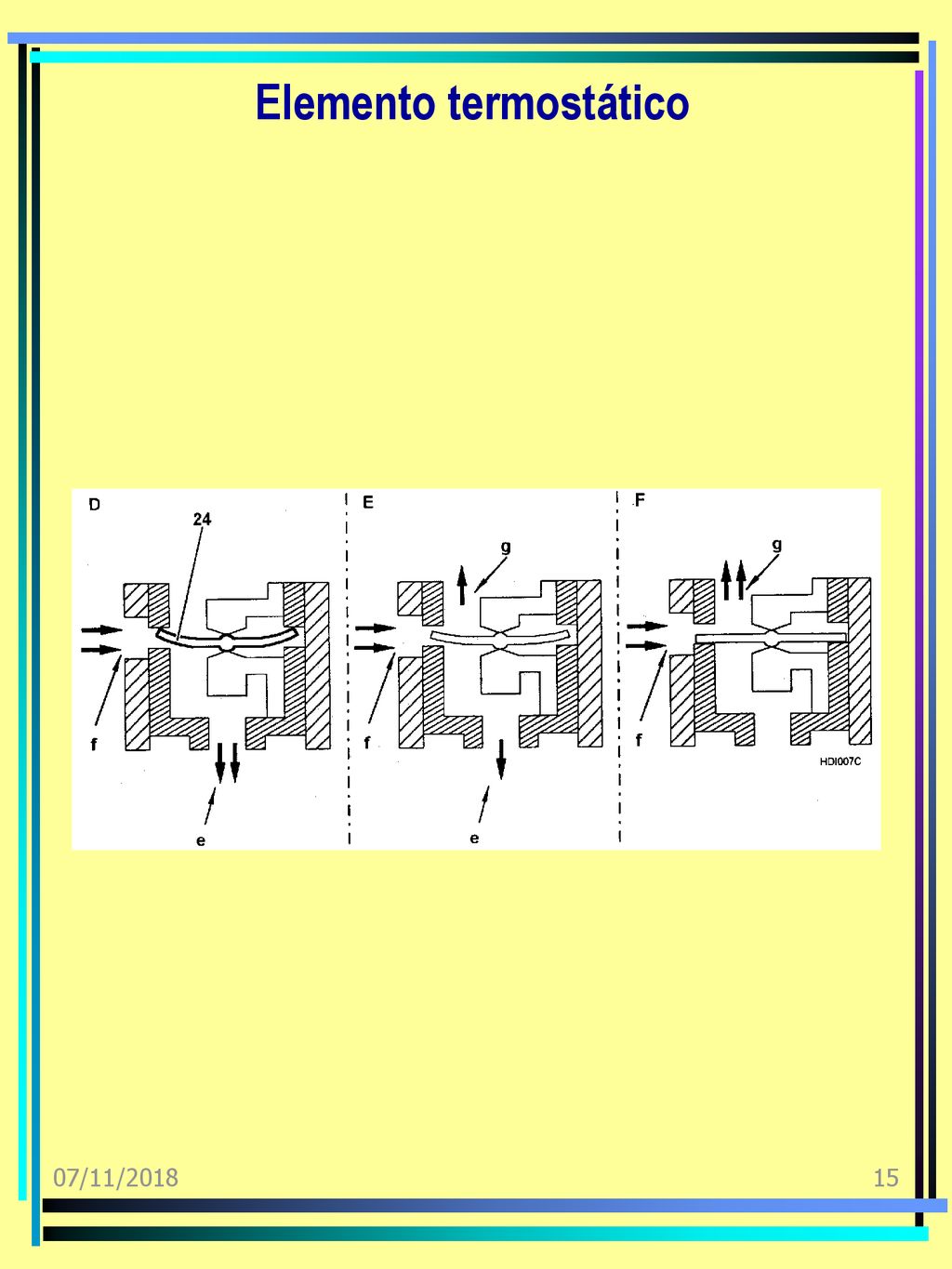

15 Elemento termostático
07/11/2018

16 Calentador de combustible
07/11/2018

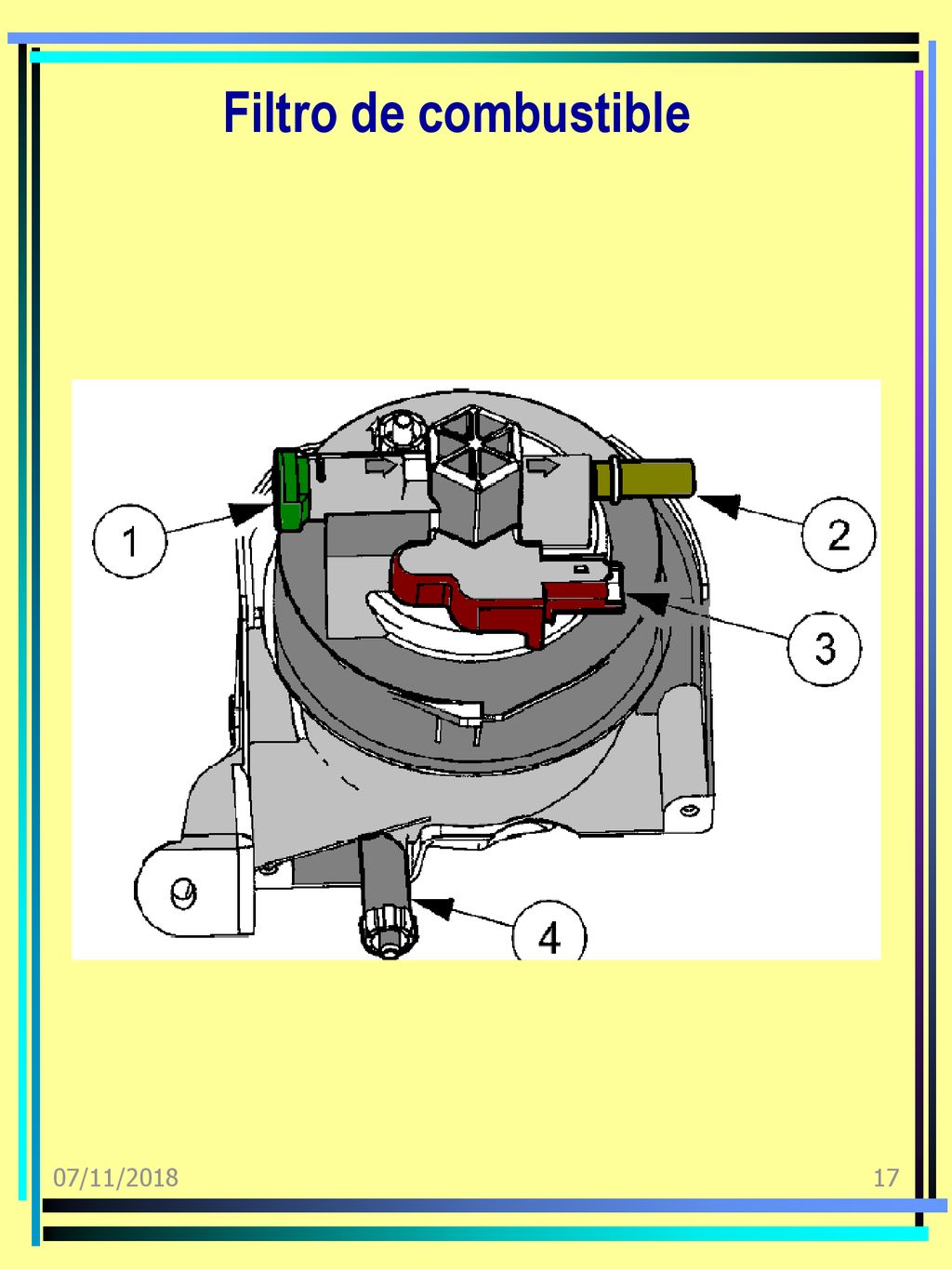

17 Filtro de combustible 07/11/2018

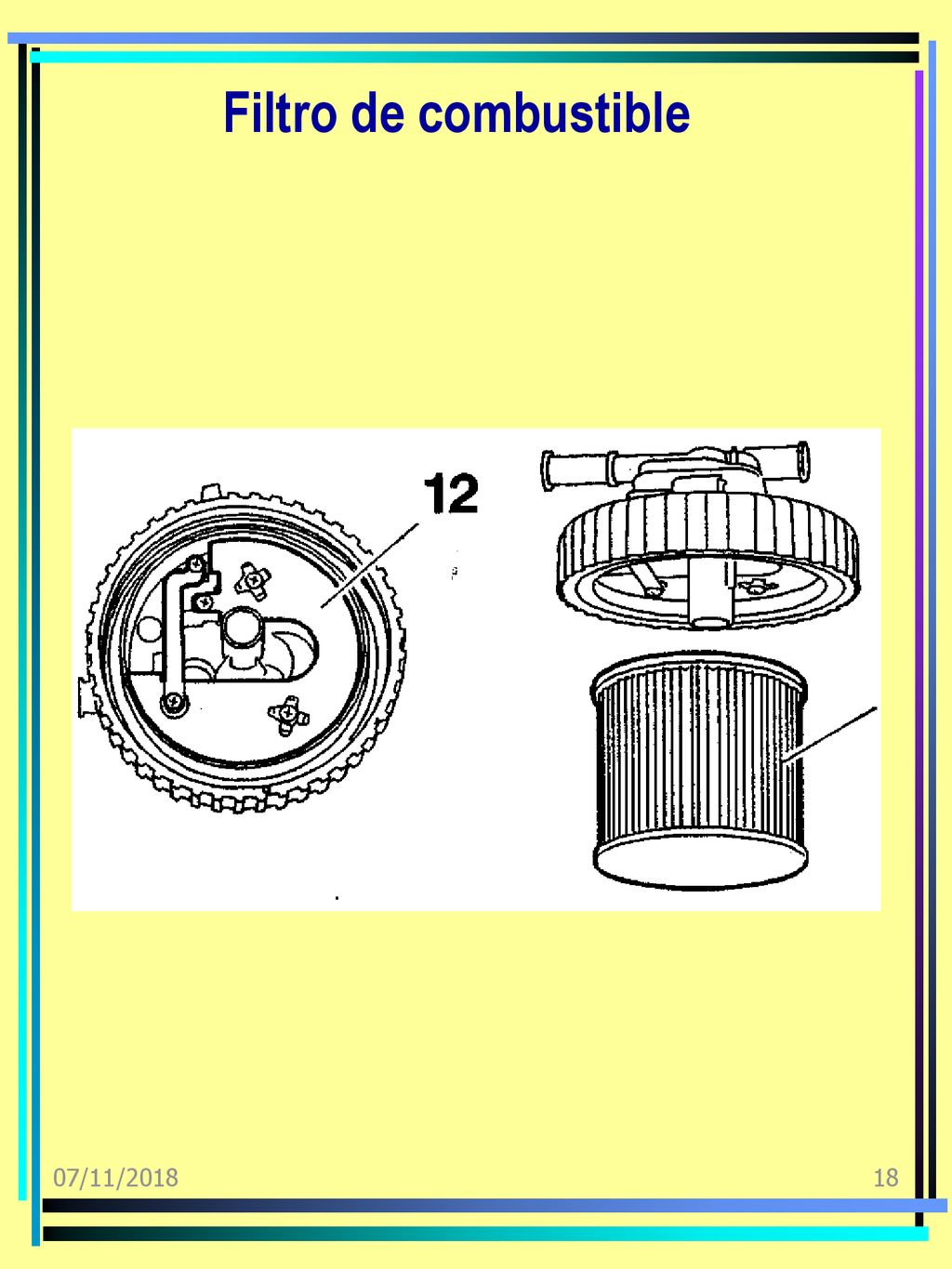

18 Filtro de combustible 07/11/2018

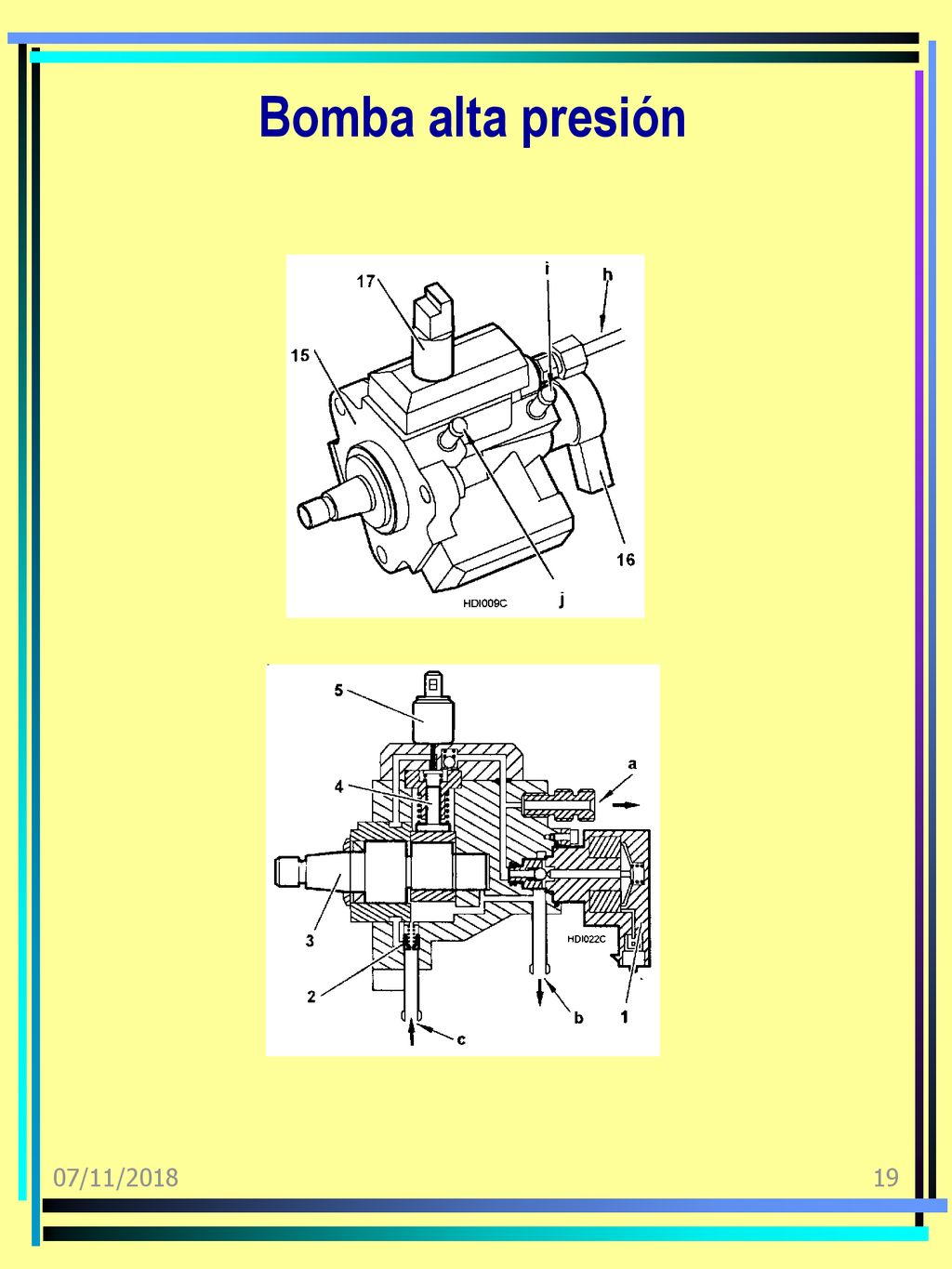

19 Bomba alta presión 07/11/2018

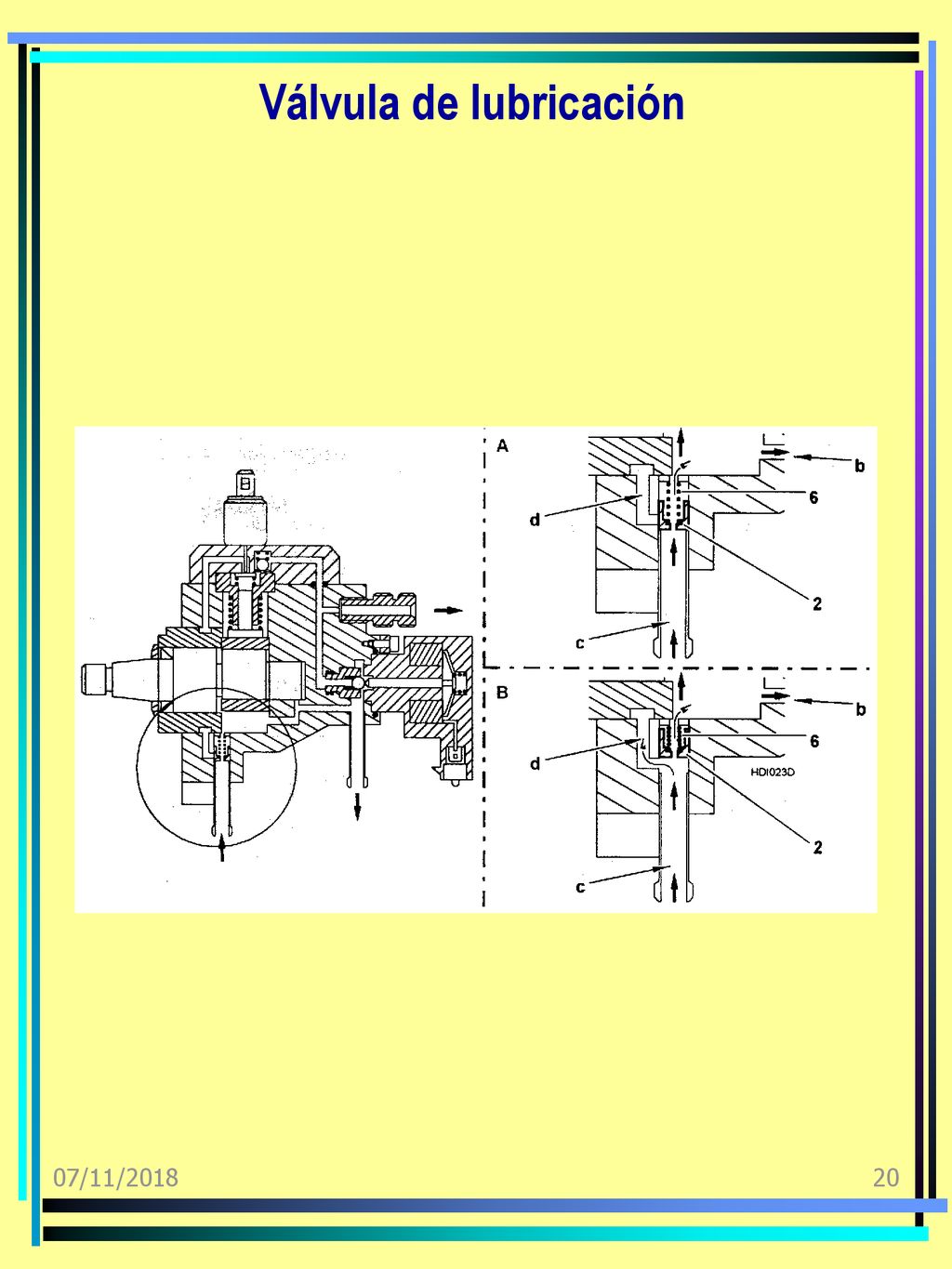

20 Válvula de lubricación
07/11/2018

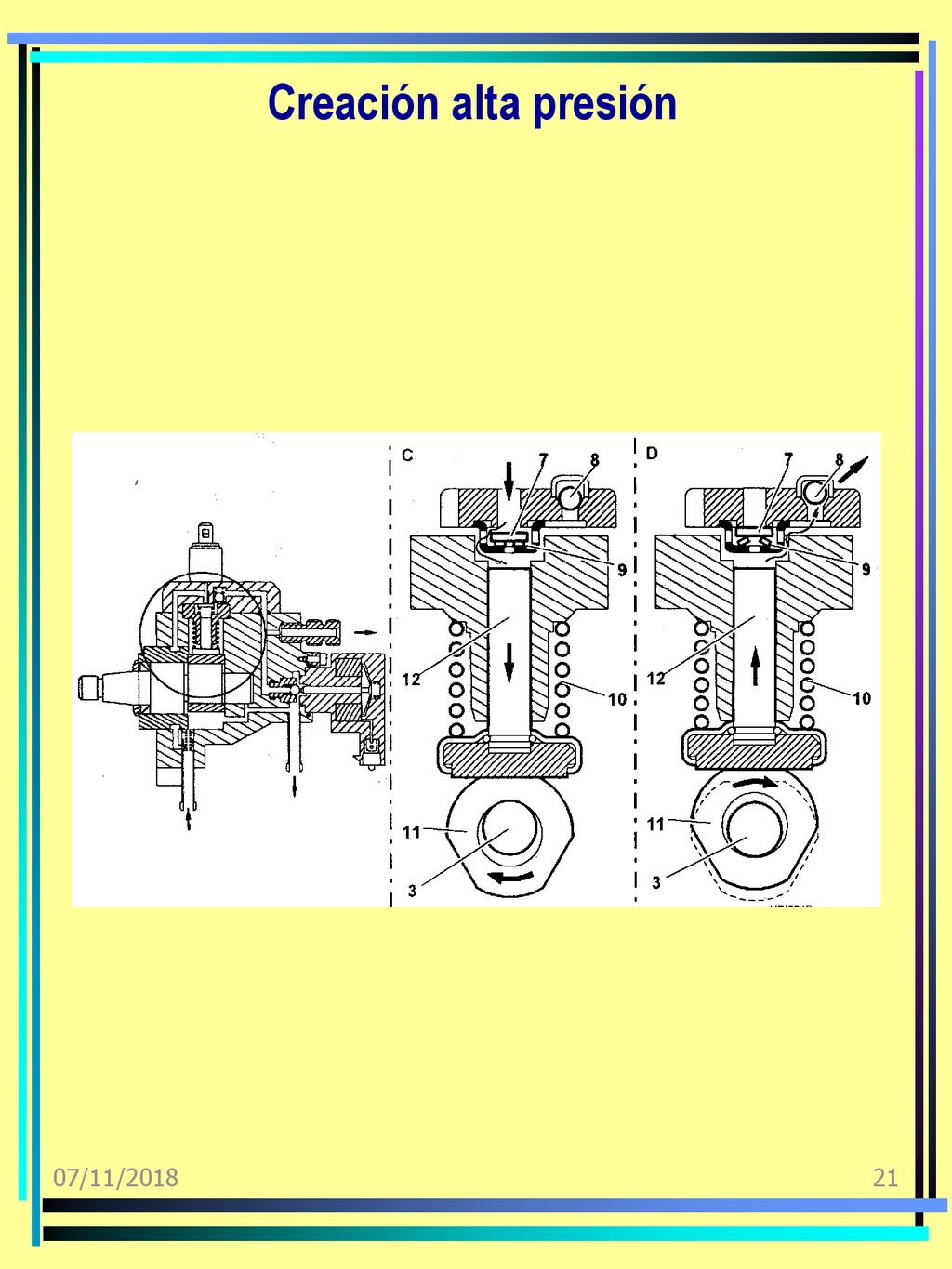

21 Creación alta presión 07/11/2018

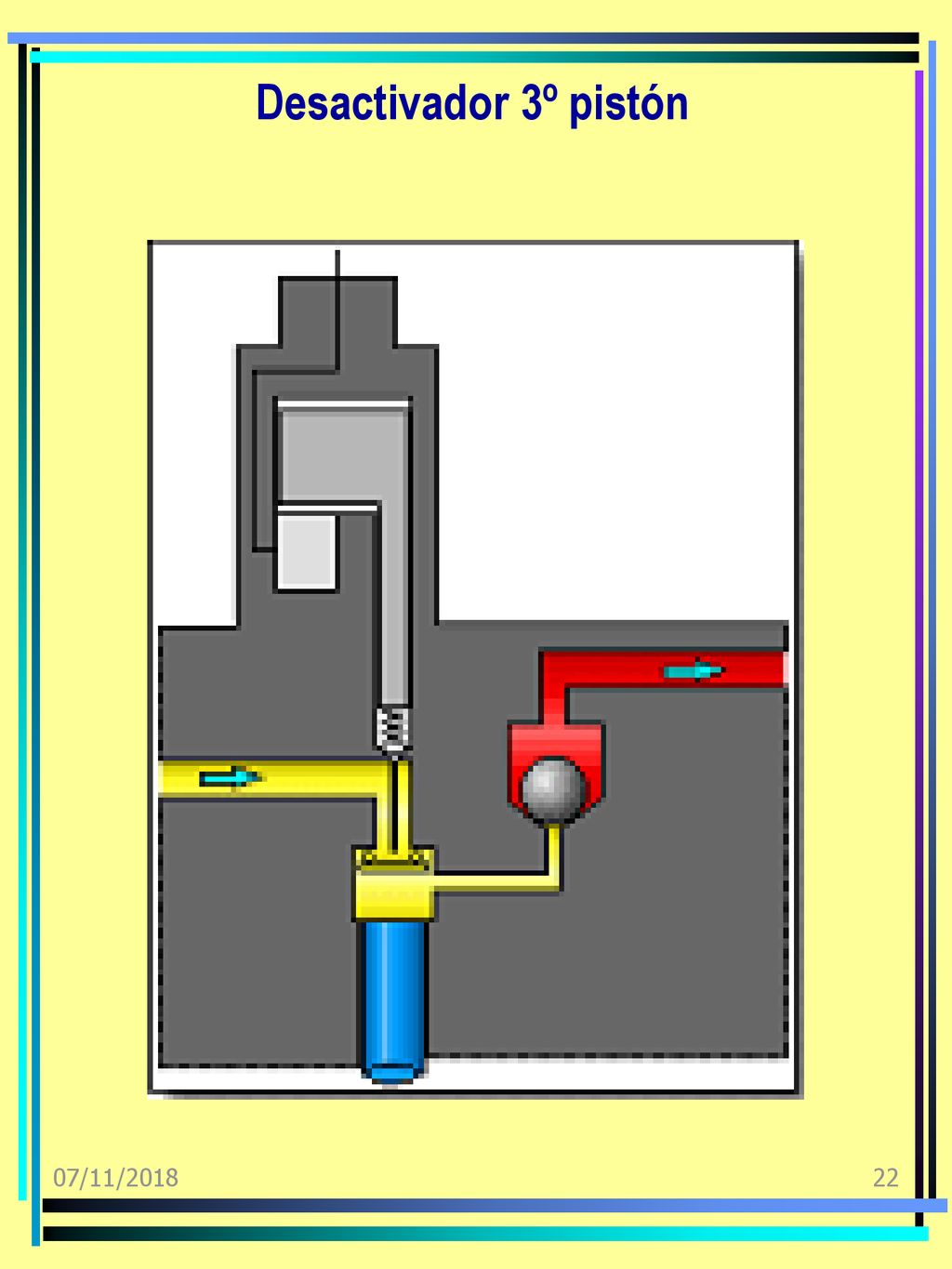

22 Desactivador 3º pistón 07/11/2018

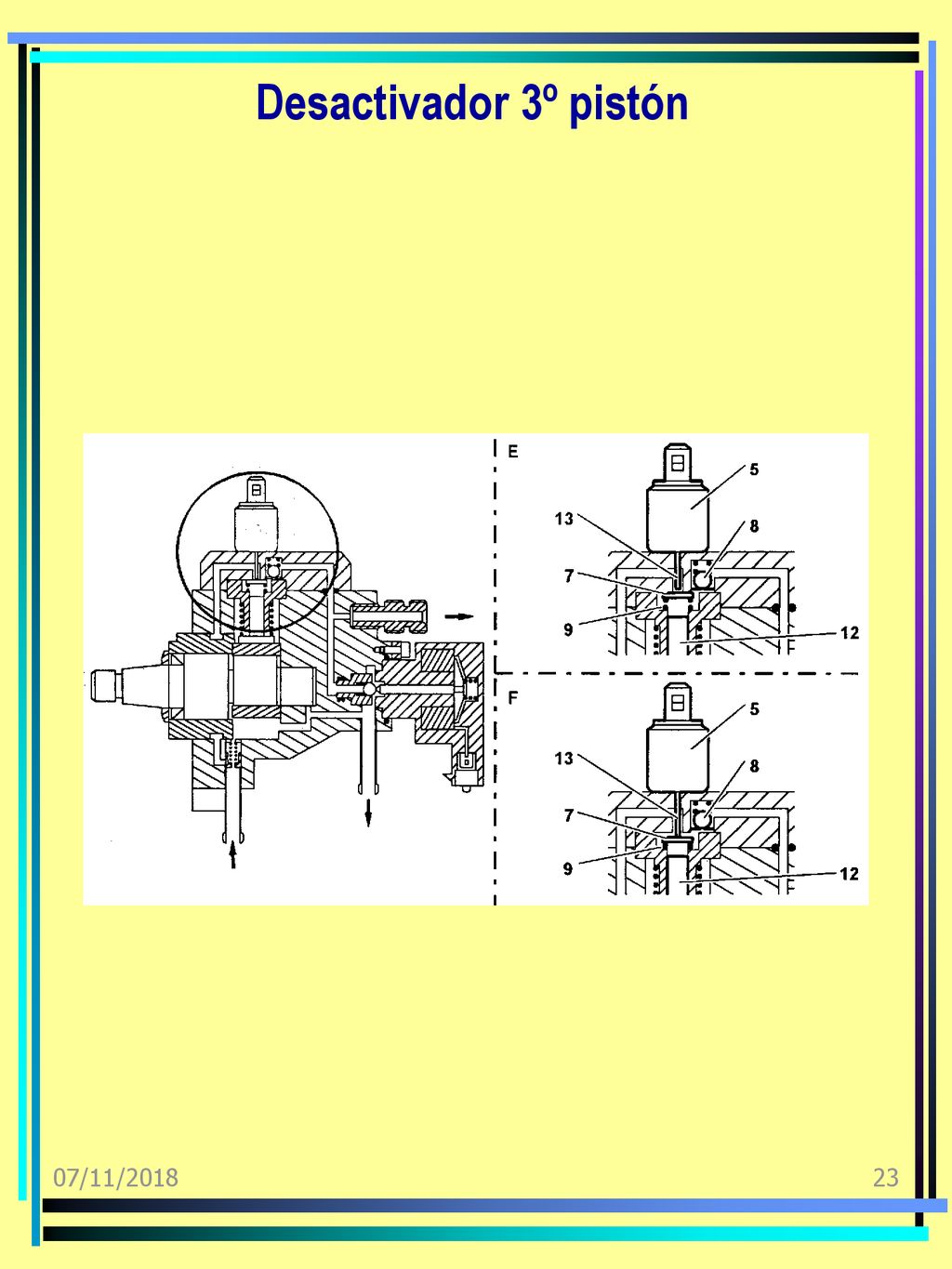

23 Desactivador 3º pistón 07/11/2018

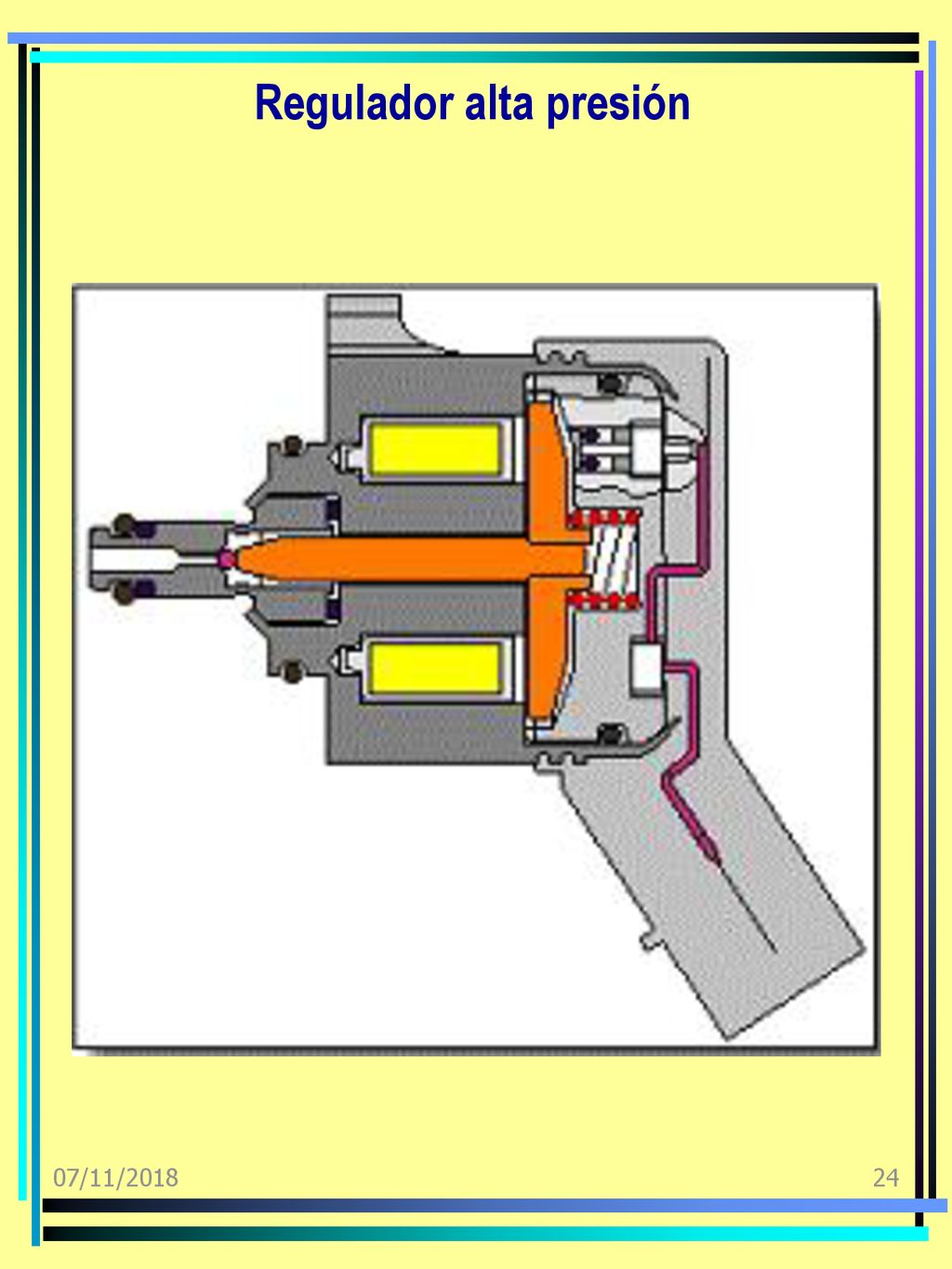

24 Regulador alta presión
07/11/2018

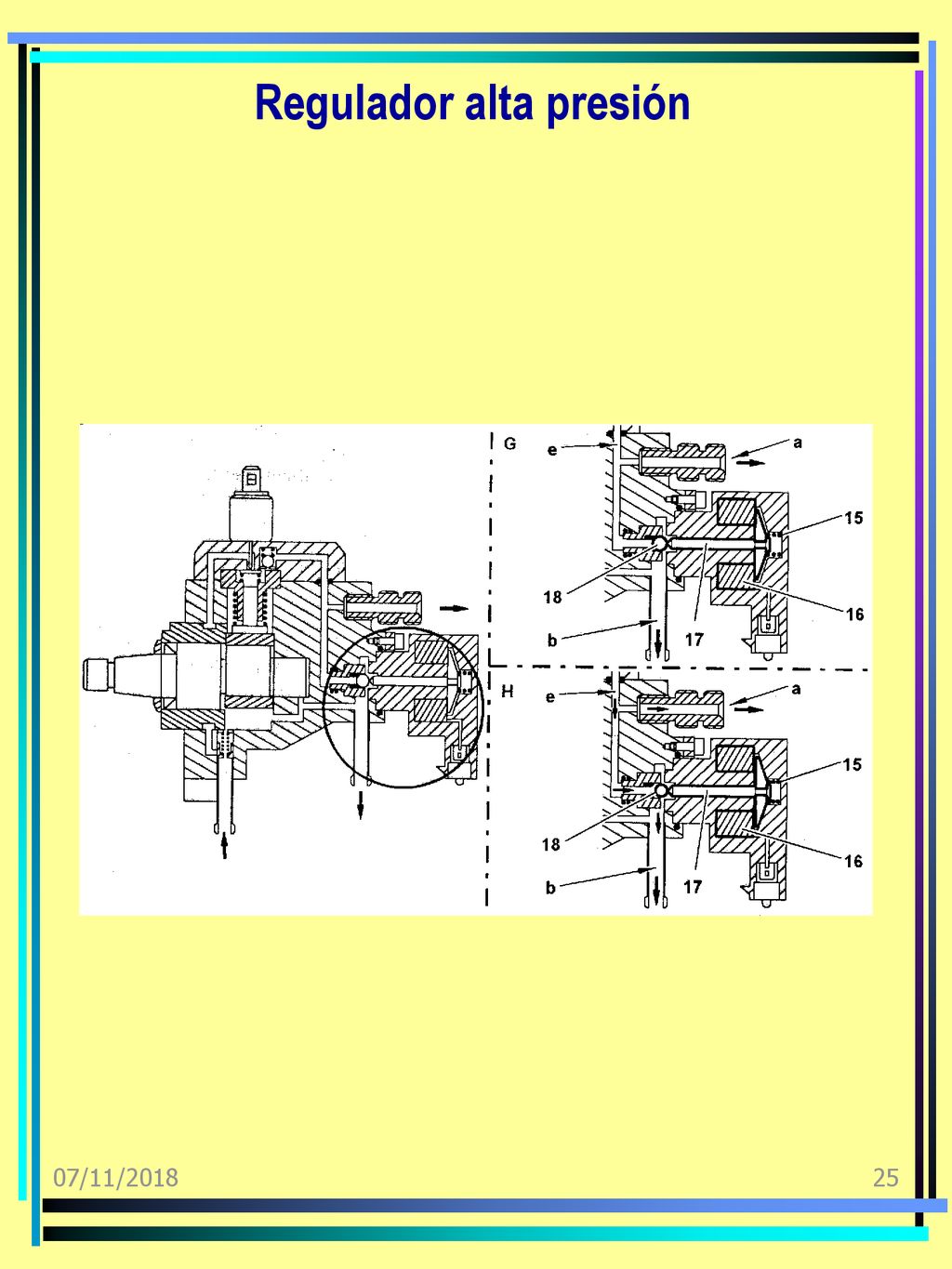

25 Regulador alta presión
07/11/2018

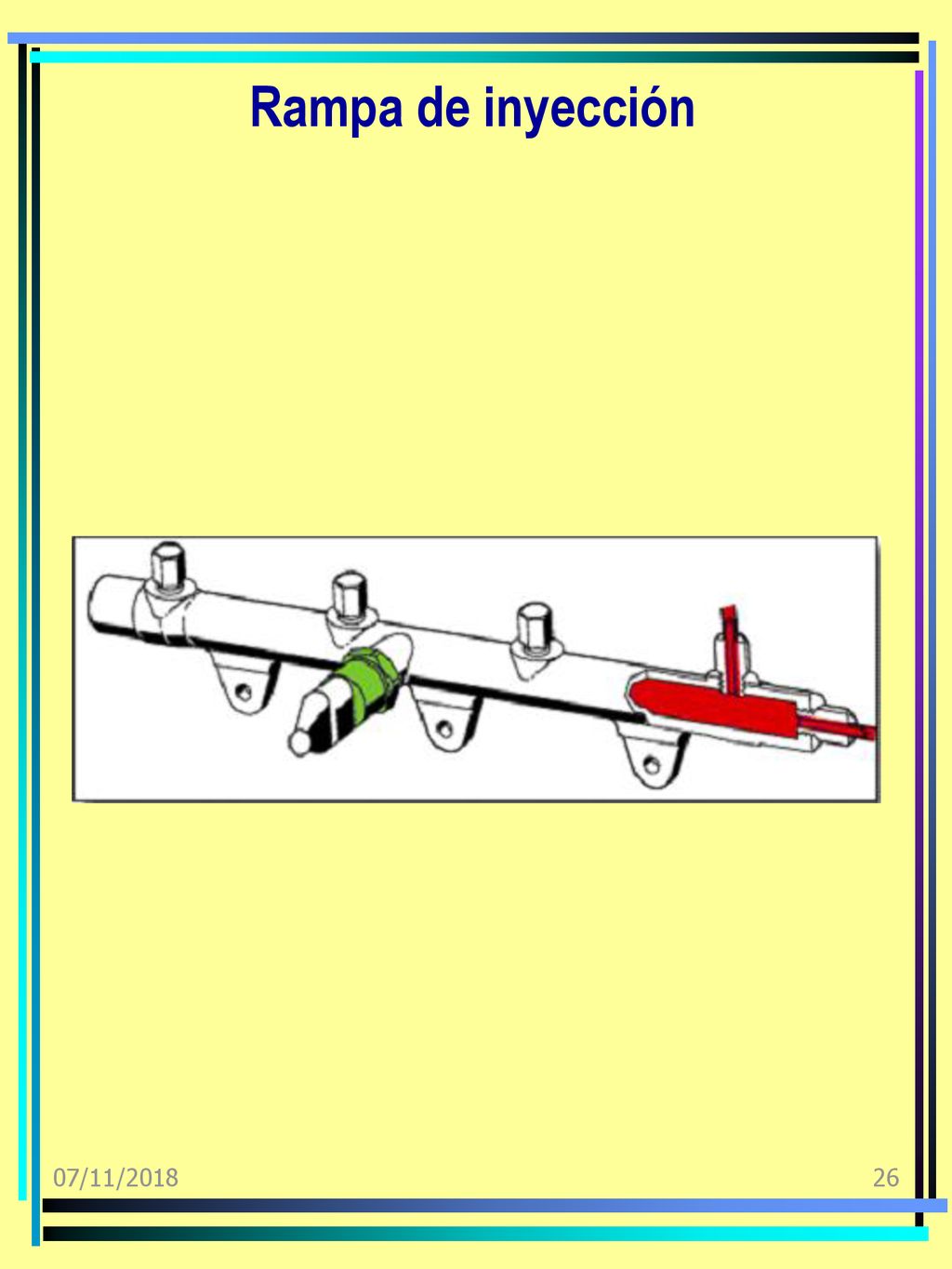

26 Rampa de inyección 07/11/2018

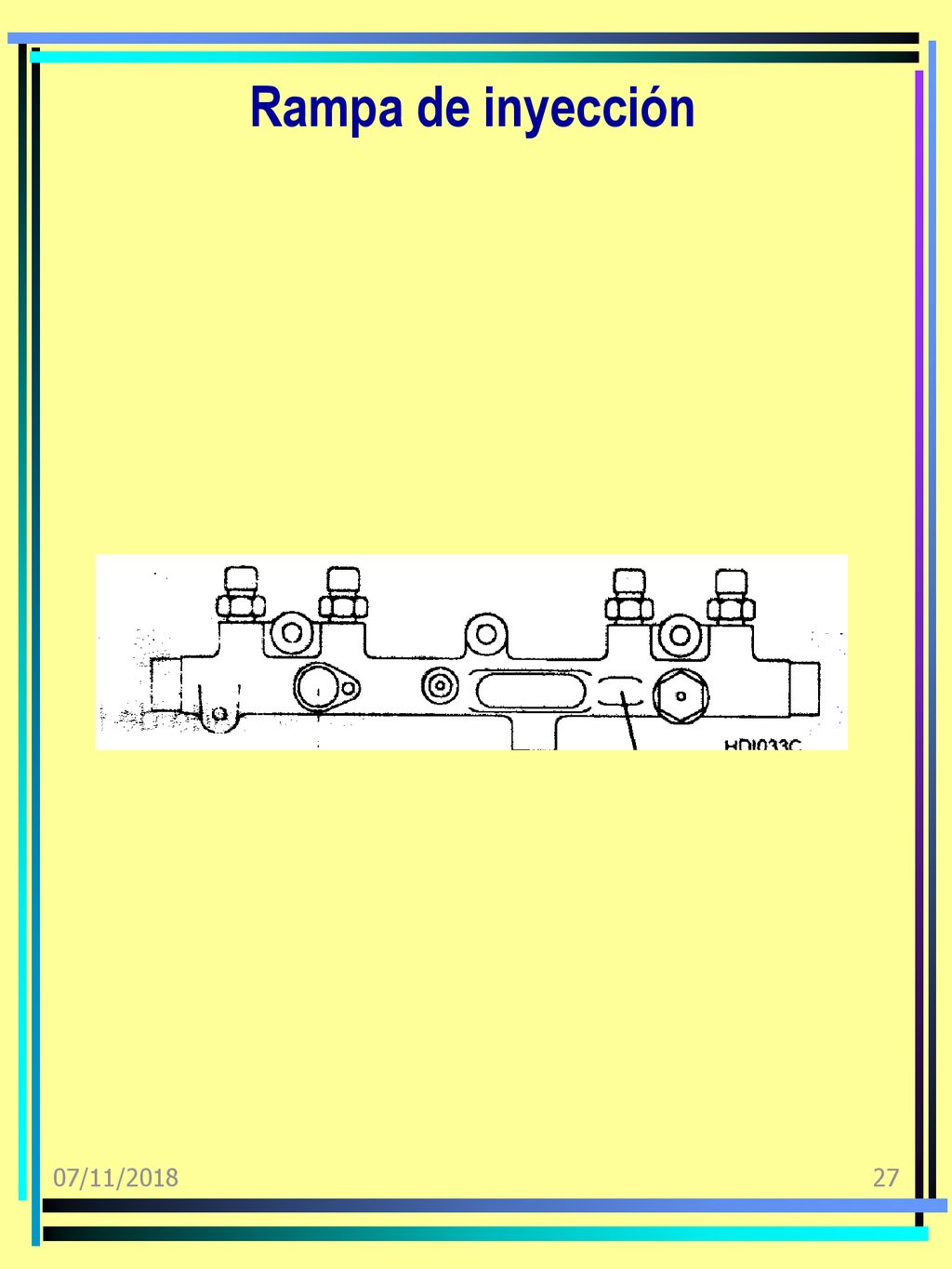

27 Rampa de inyección 07/11/2018

28 Sonda tª combustible 07/11/2018

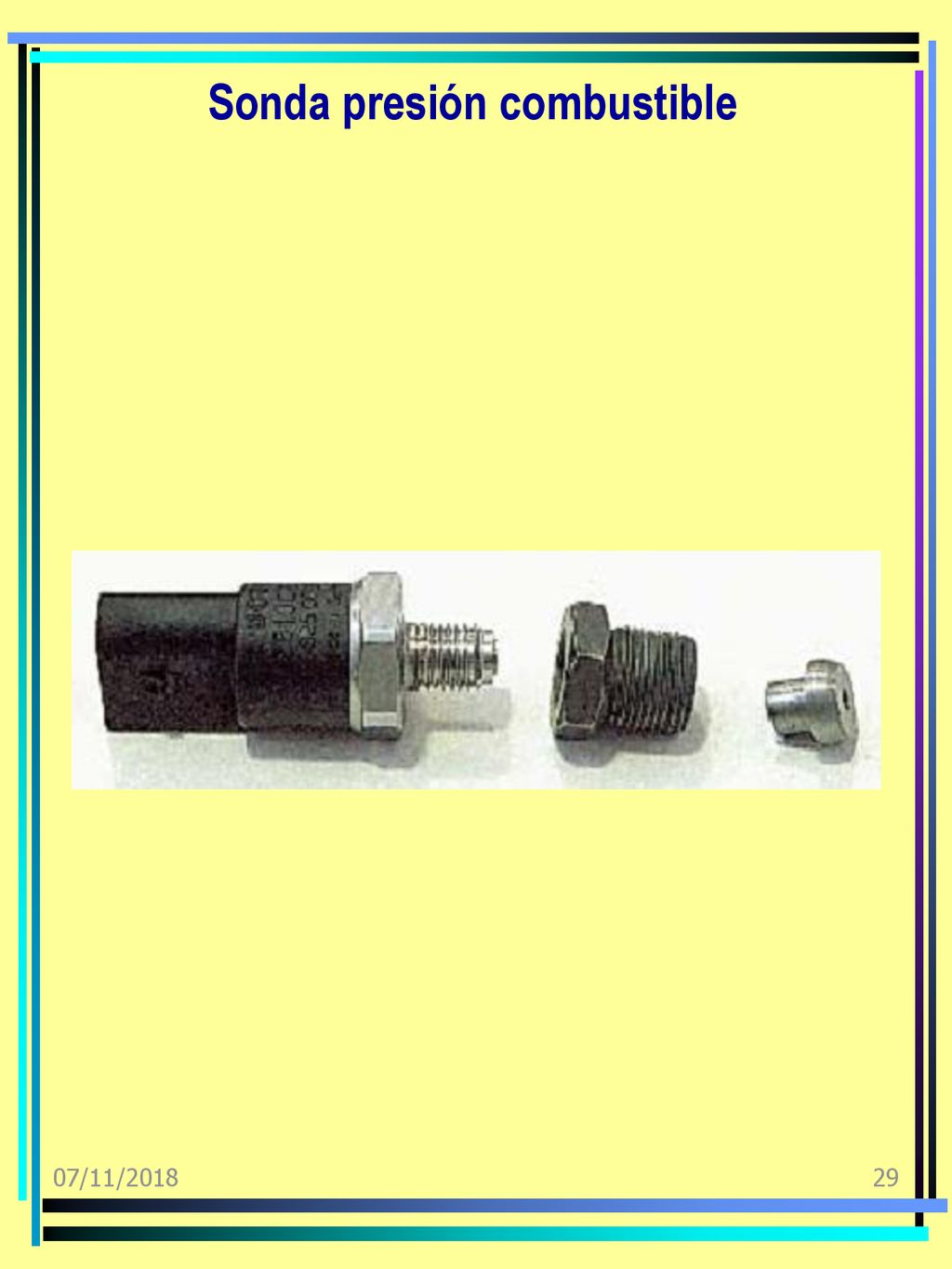

29 Sonda presión combustible
07/11/2018

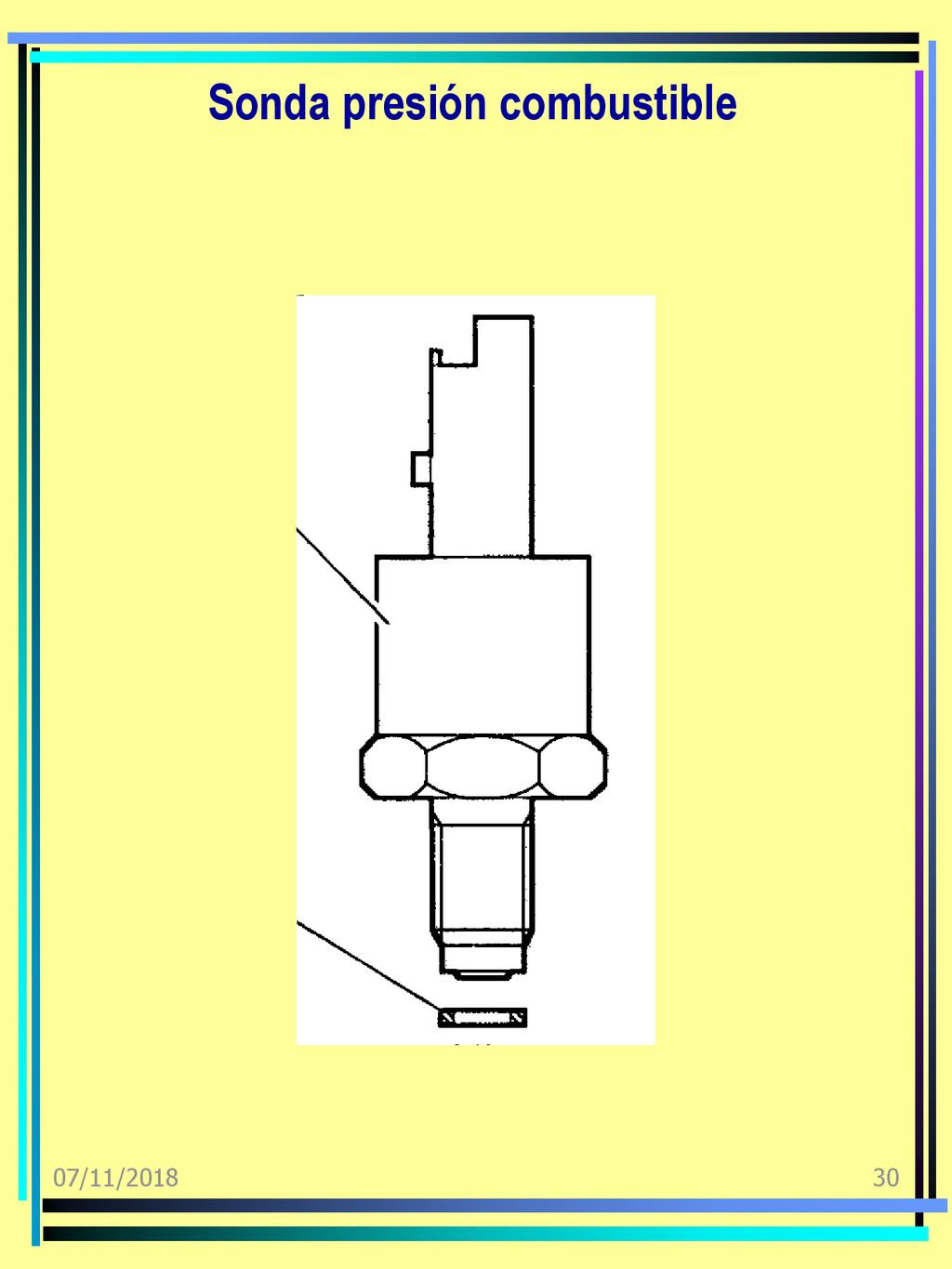

30 Sonda presión combustible
07/11/2018

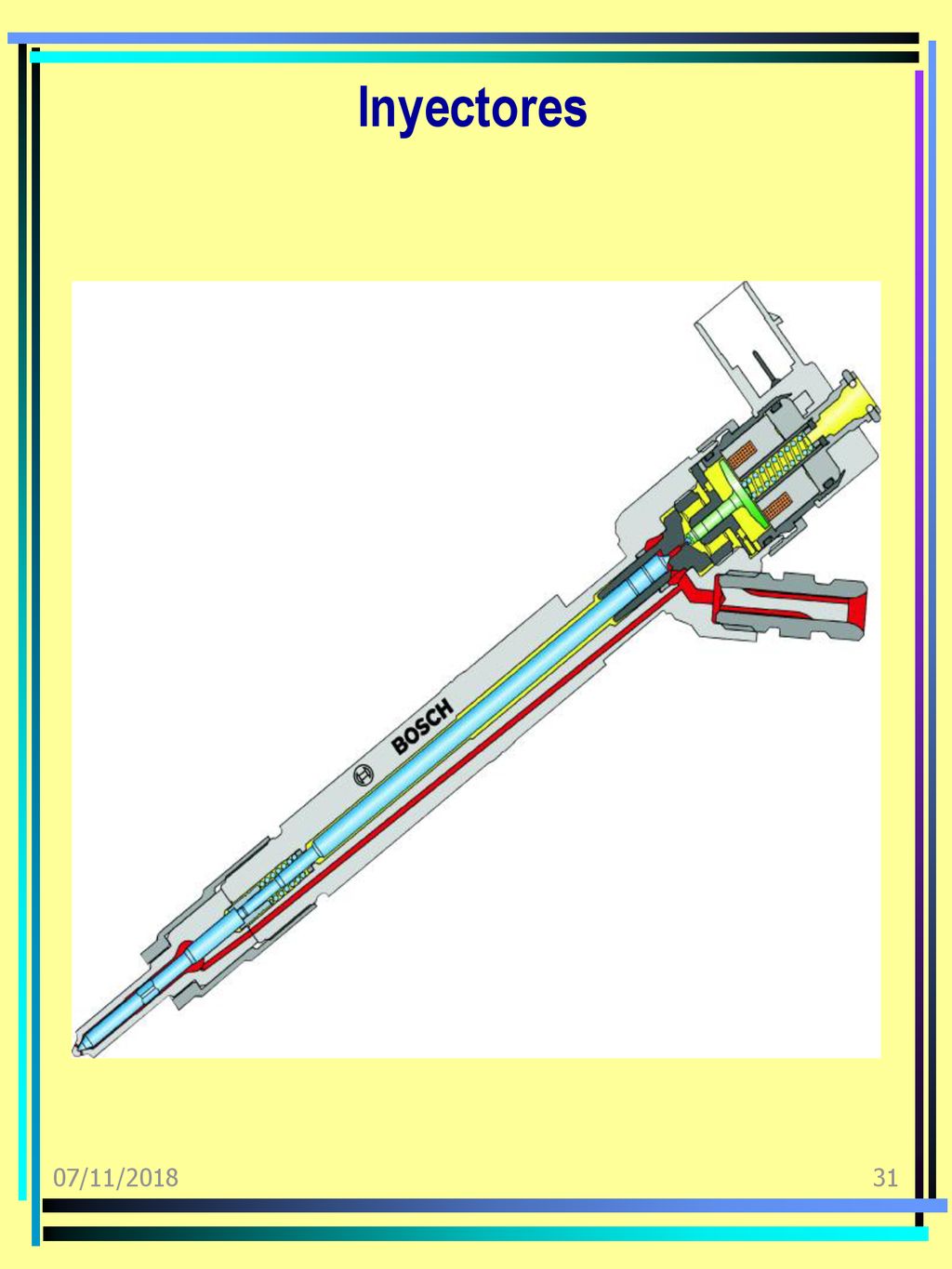

31 Inyectores 07/11/2018

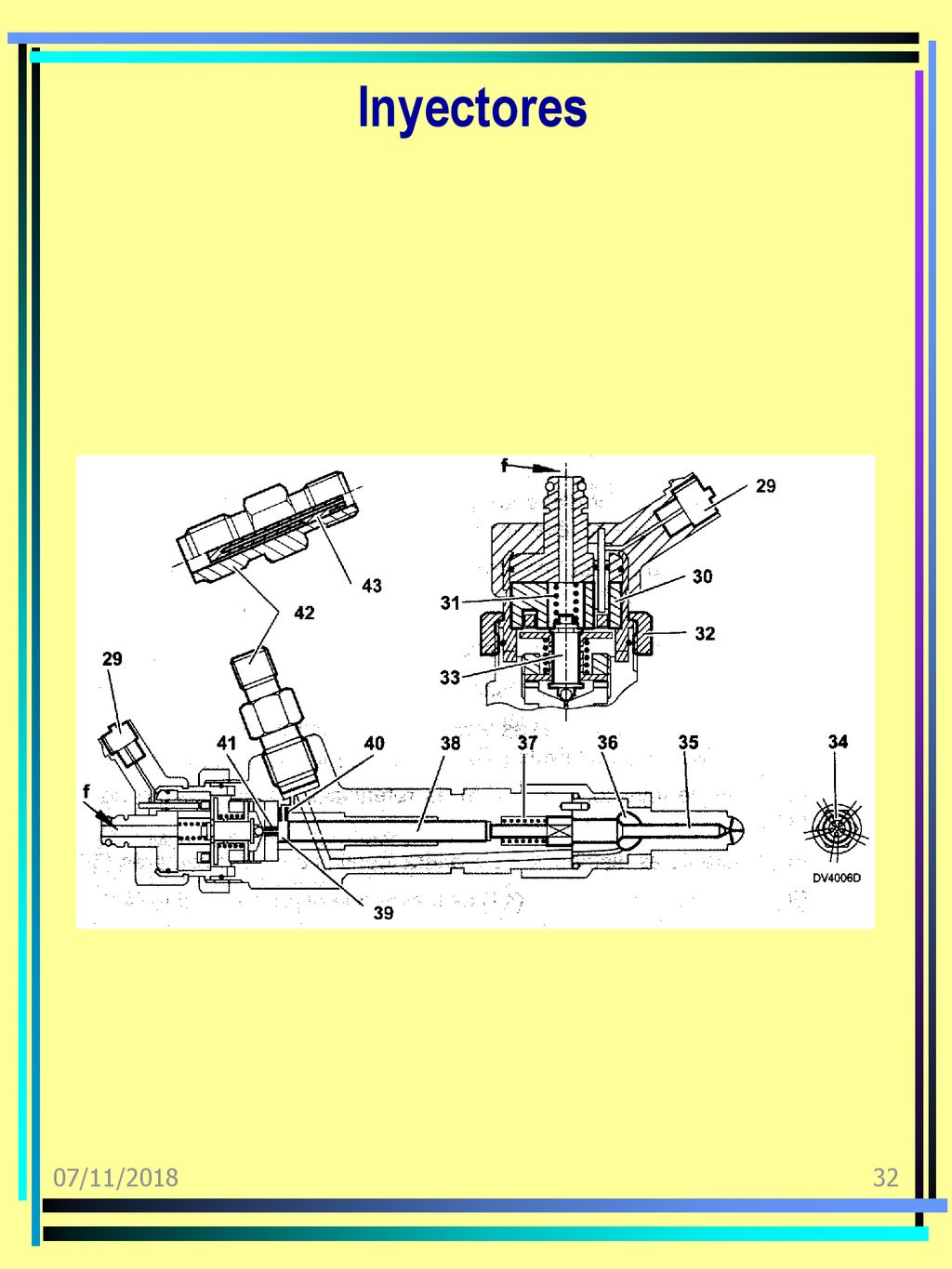

32 Inyectores 07/11/2018

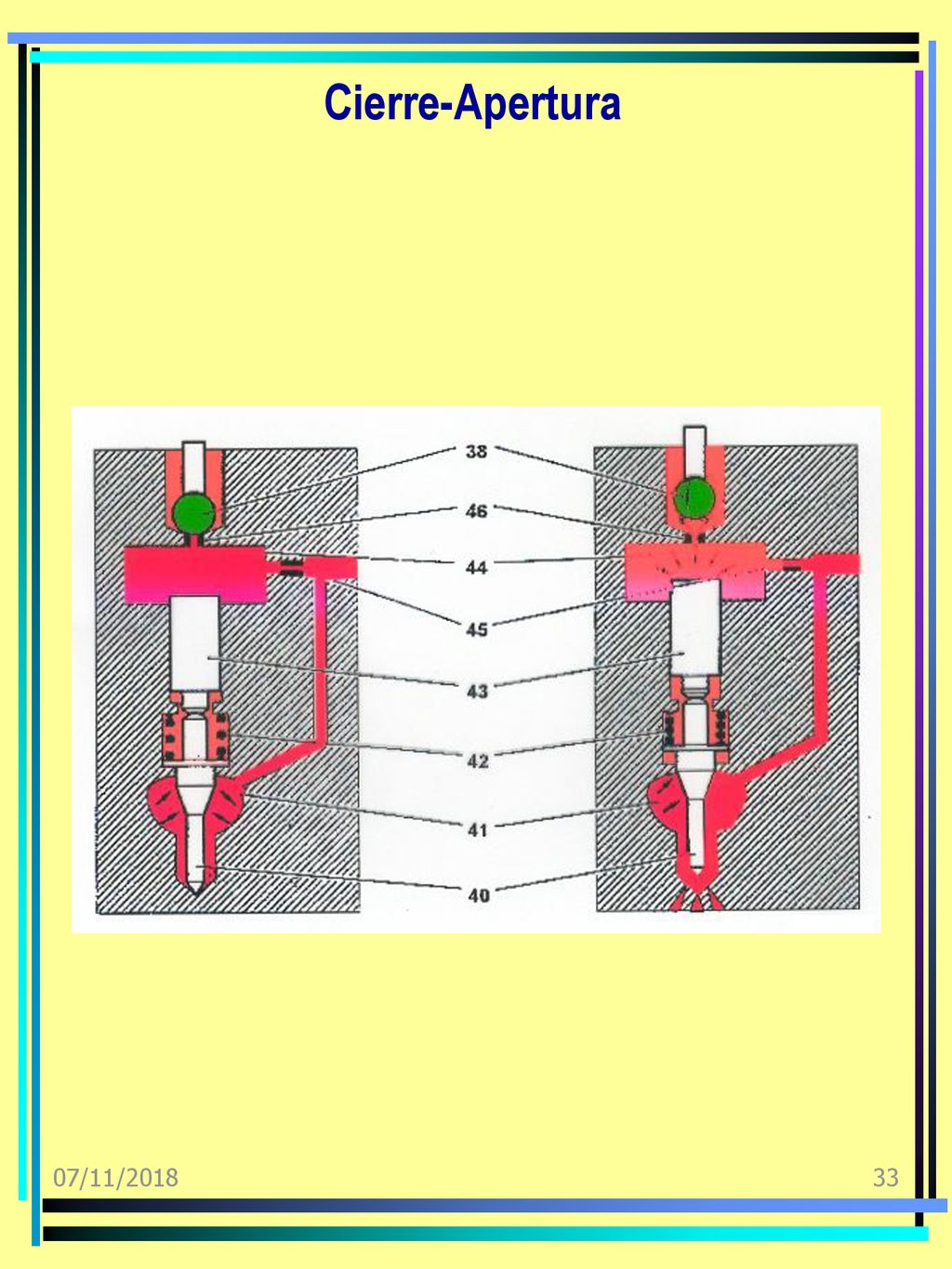

33 Cierre-Apertura 07/11/2018

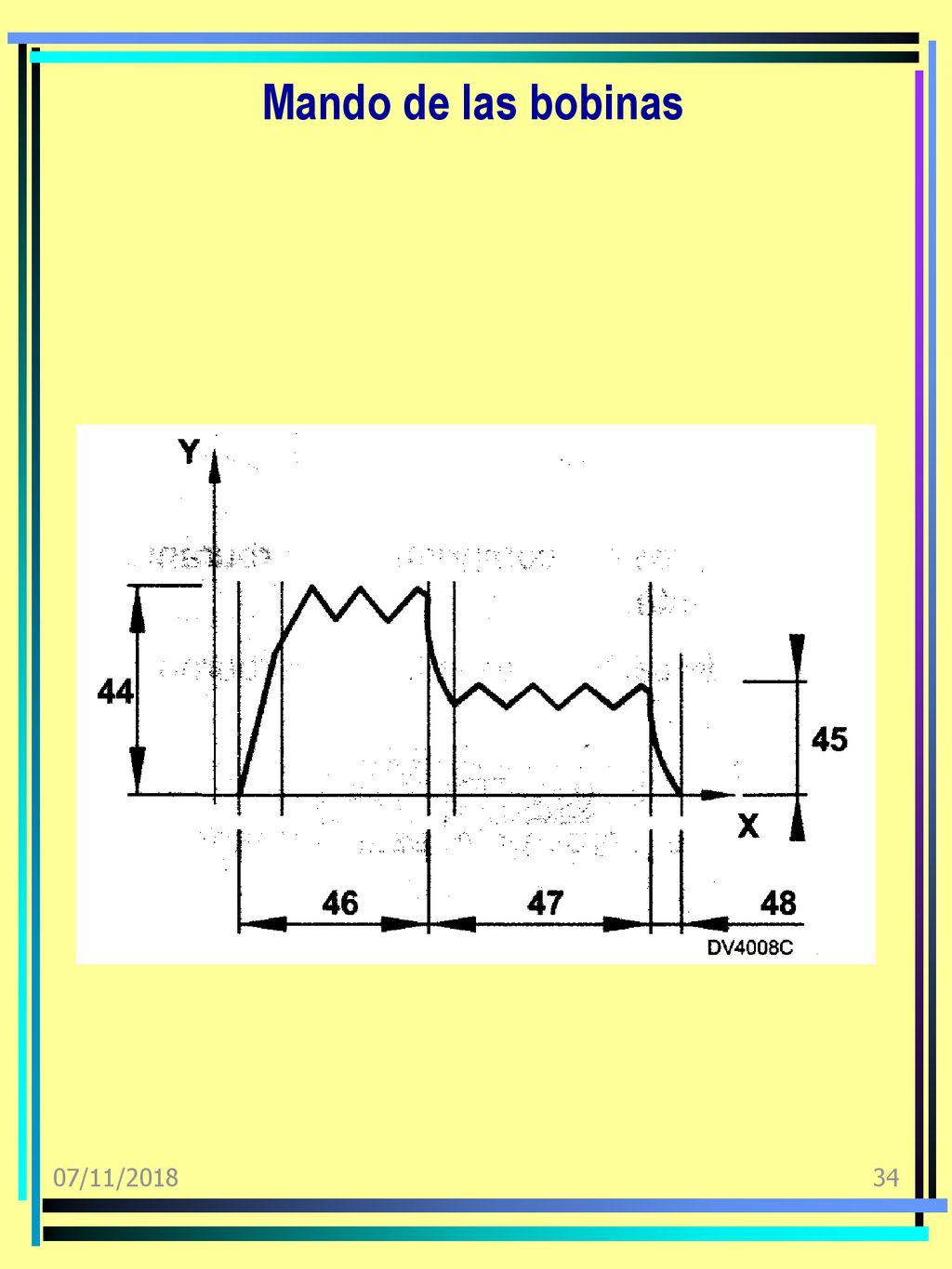

34 Mando de las bobinas 07/11/2018

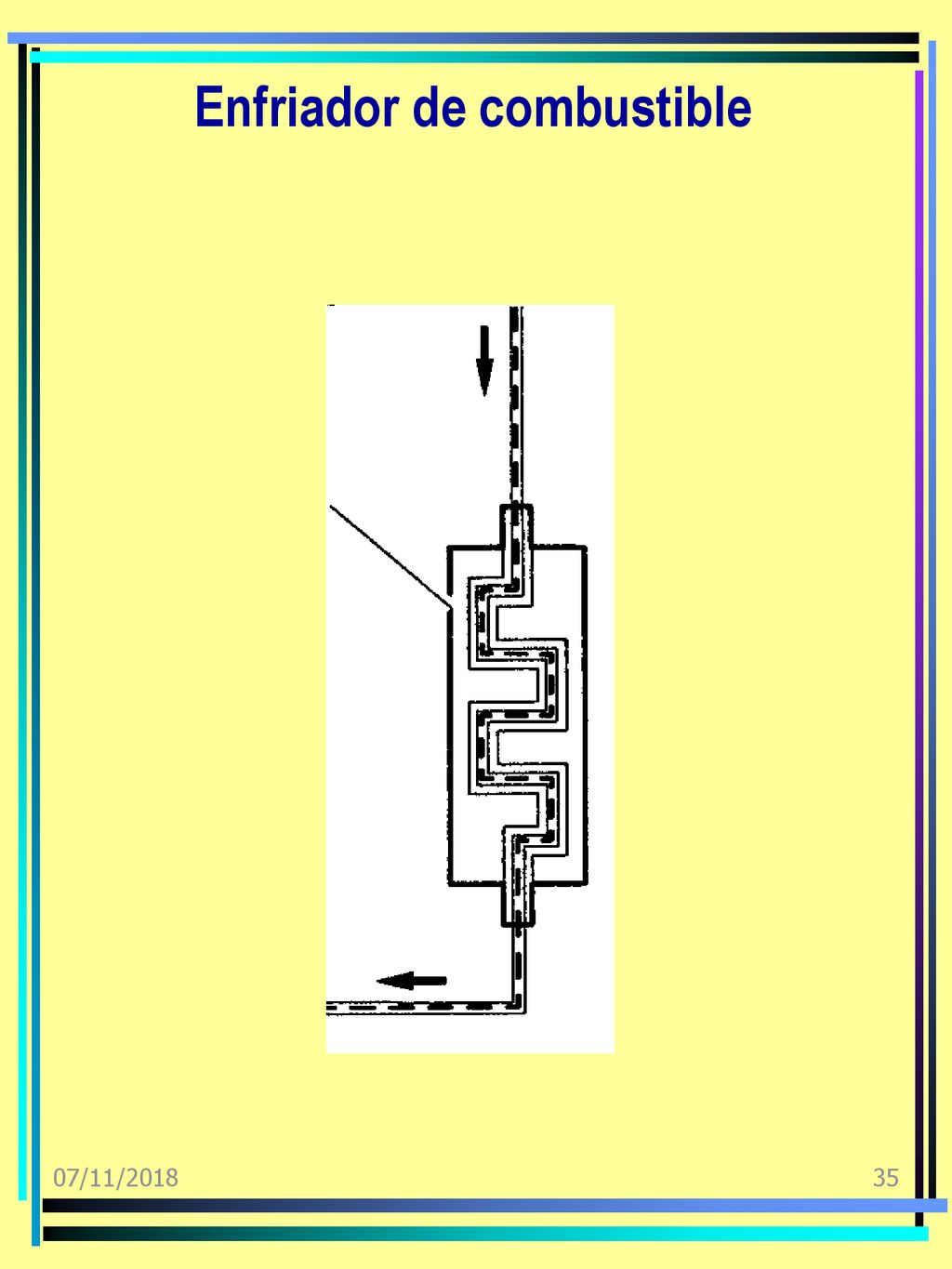

35 Enfriador de combustible
07/11/2018

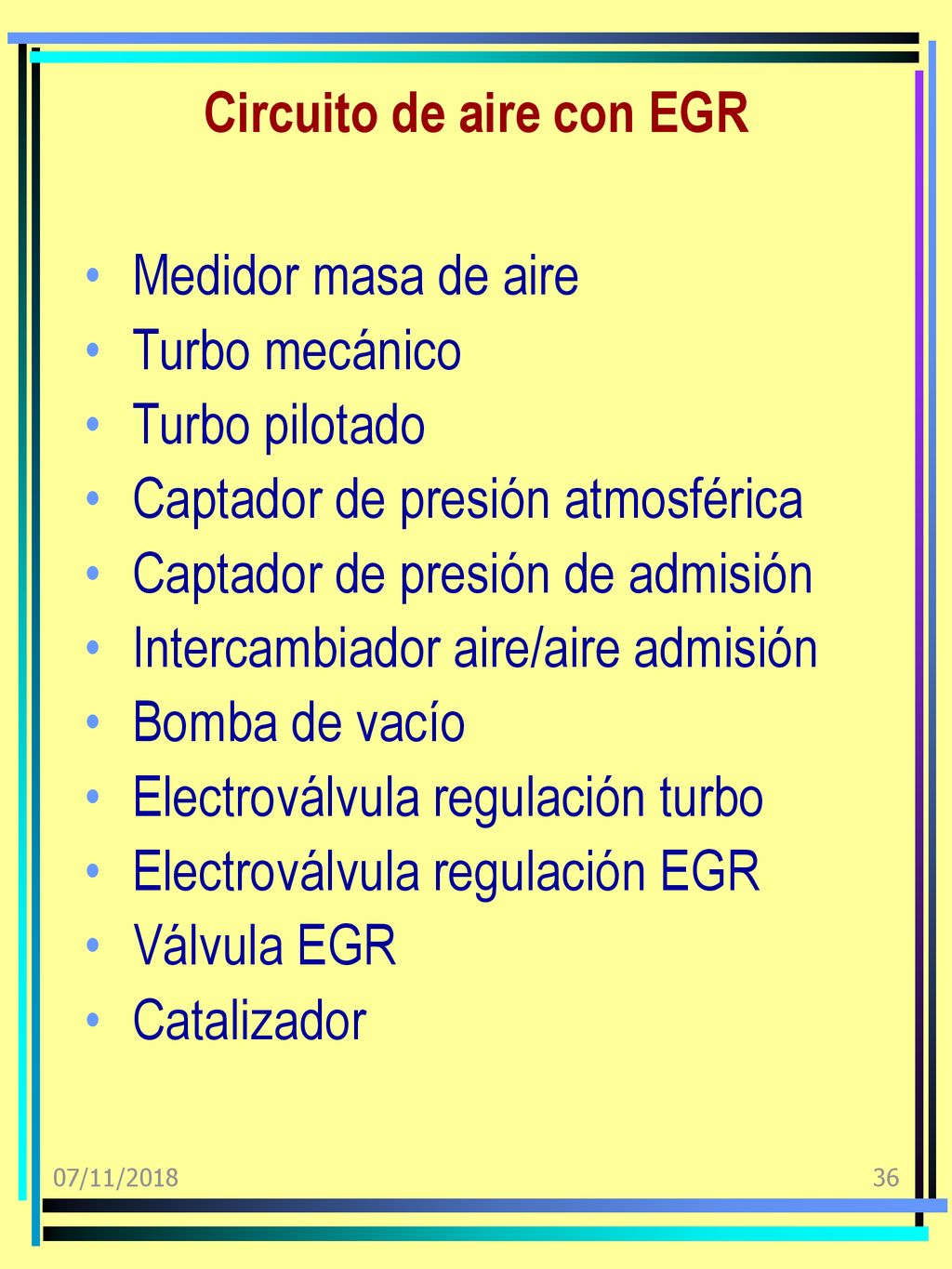

36 Circuito de aire con EGR
Medidor masa de aire Turbo mecánico Turbo pilotado Captador de presión atmosférica Captador de presión de admisión Intercambiador aire/aire admisión Bomba de vacío Electroválvula regulación turbo Electroválvula regulación EGR Válvula EGR Catalizador 07/11/2018

37 Circuito de aire con EGR
07/11/2018

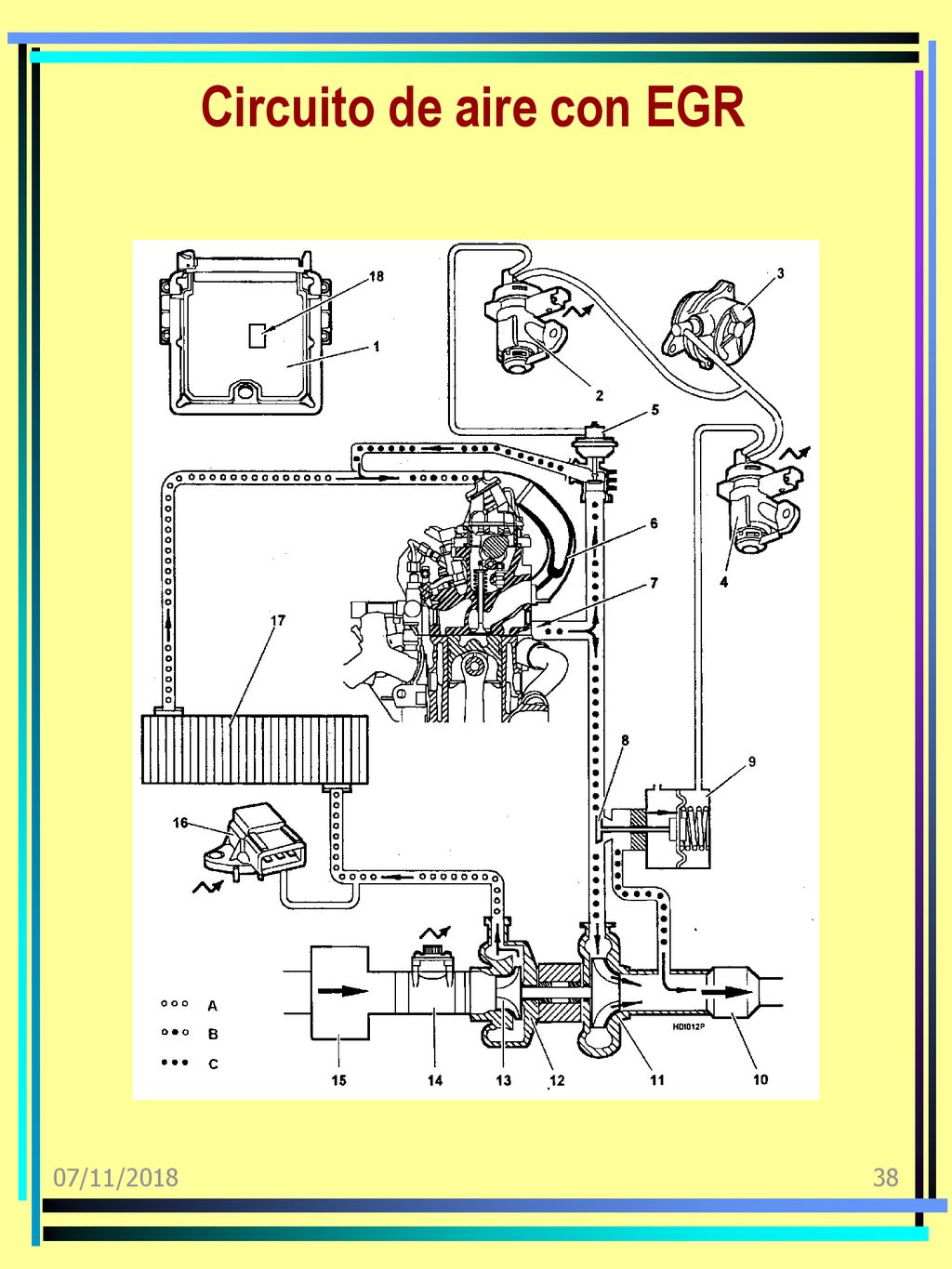

38 Circuito de aire con EGR
07/11/2018

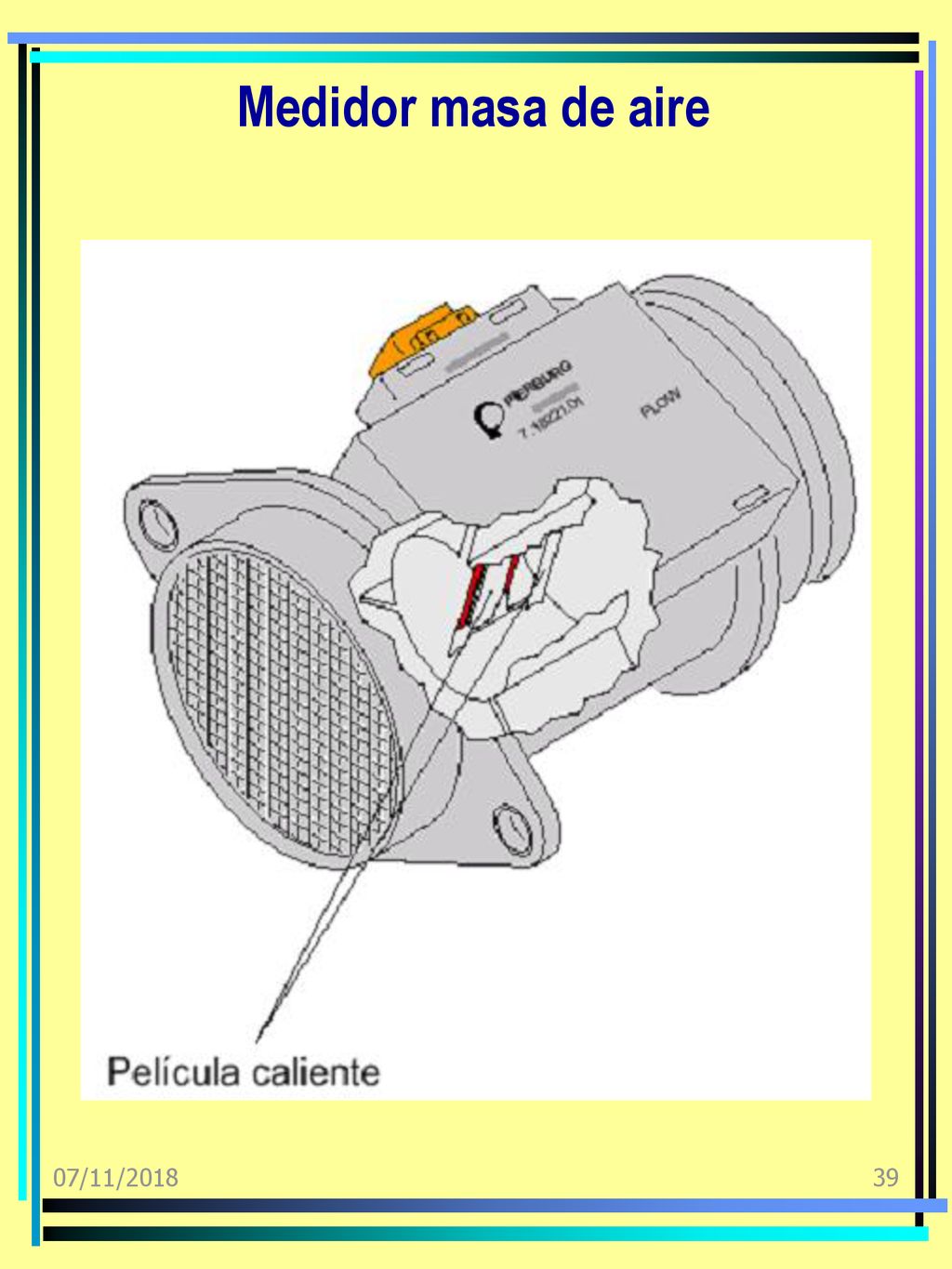

39 Medidor masa de aire 07/11/2018

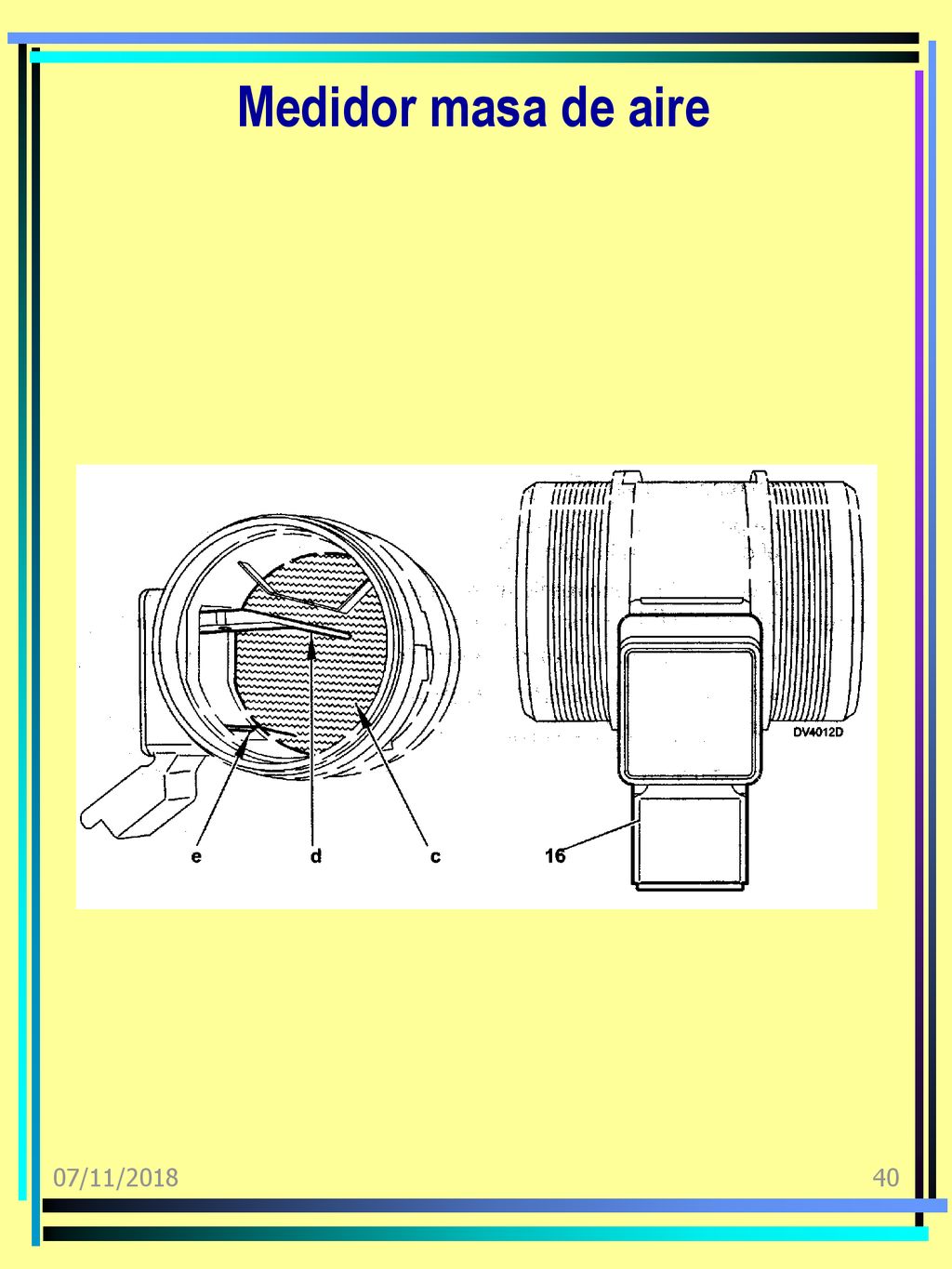

40 Medidor masa de aire 07/11/2018

41 Medidor masa de aire con detección de flujo inverso
07/11/2018

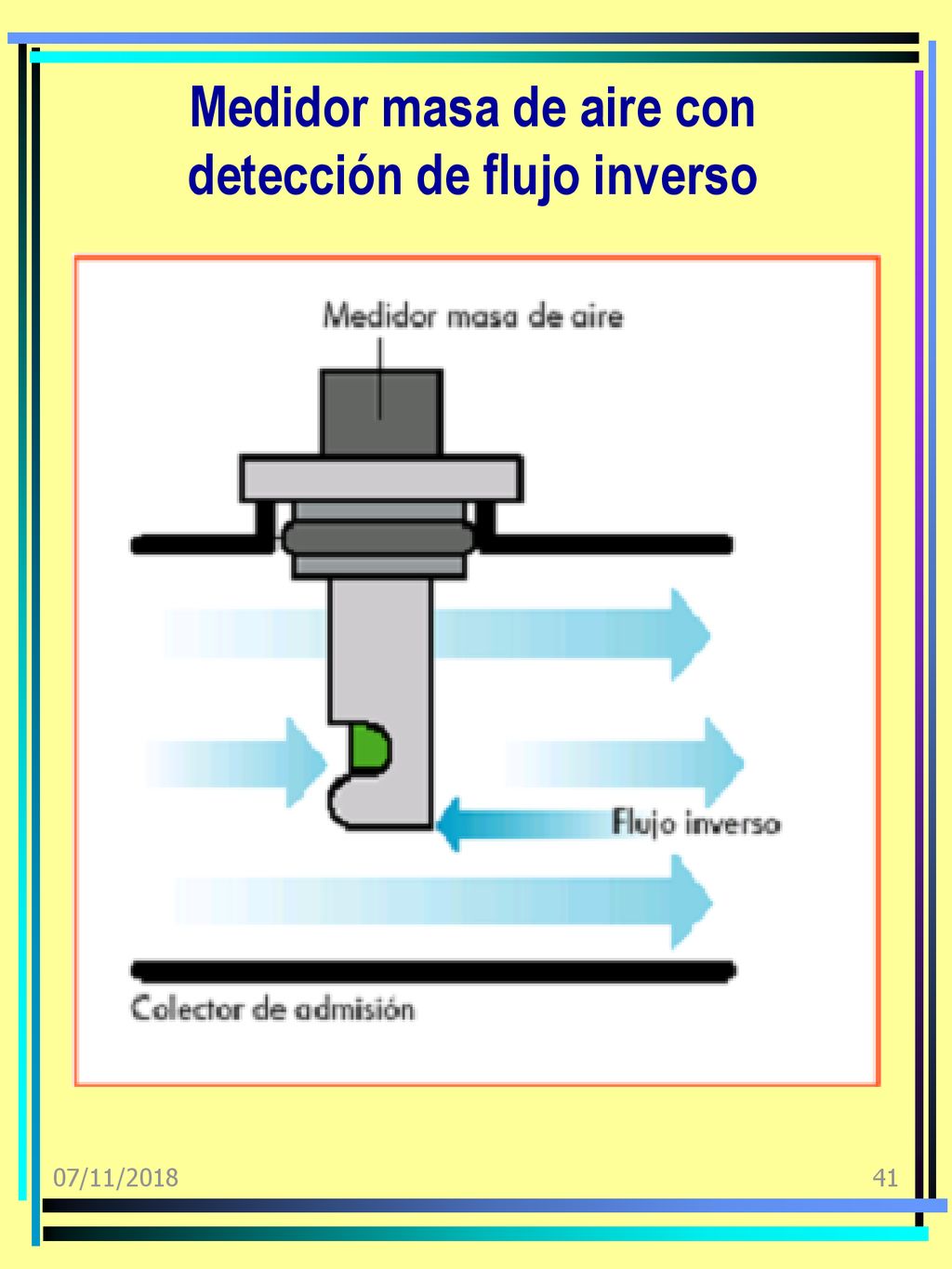

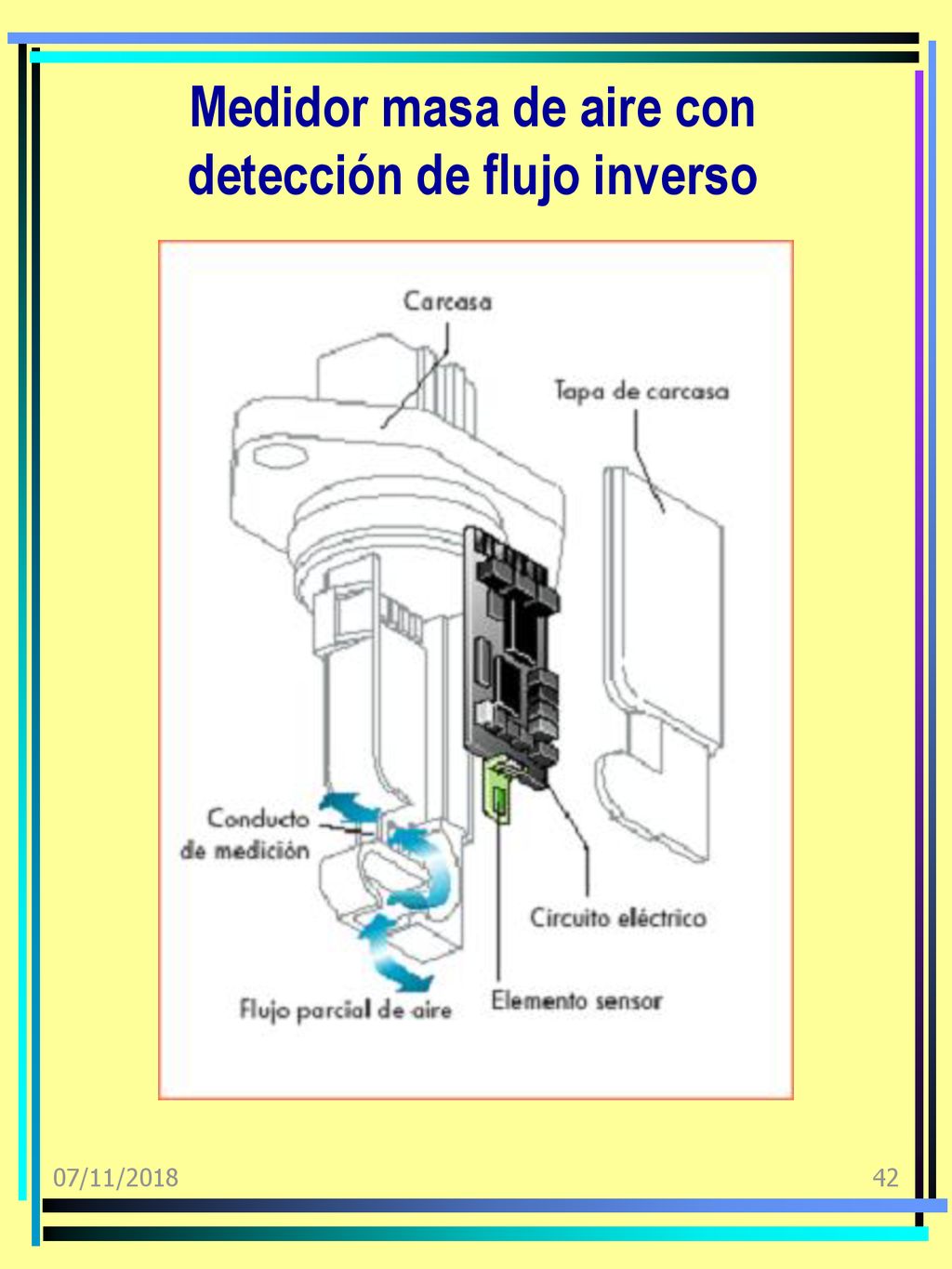

42 Medidor masa de aire con detección de flujo inverso
07/11/2018

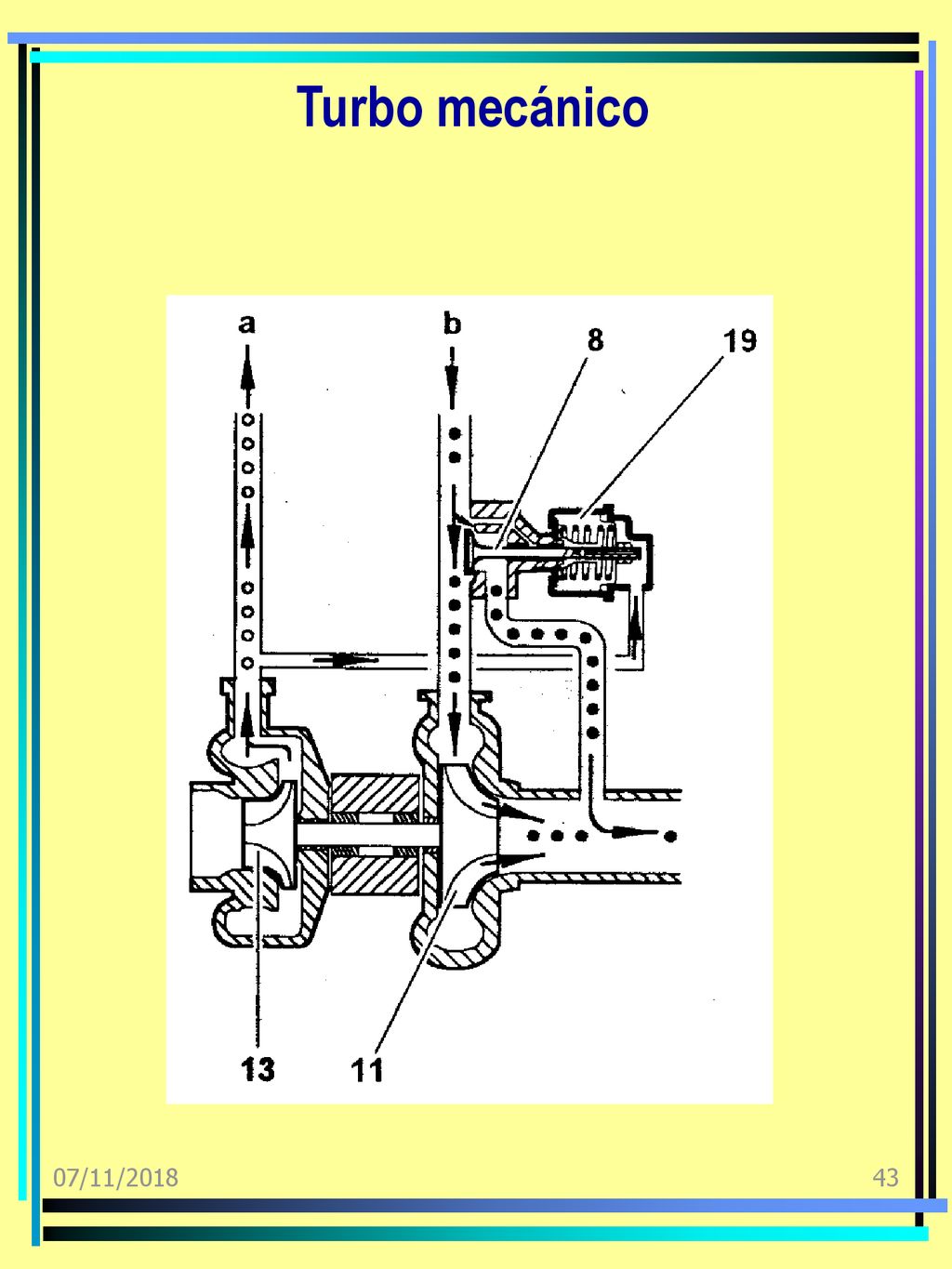

43 Turbo mecánico 07/11/2018

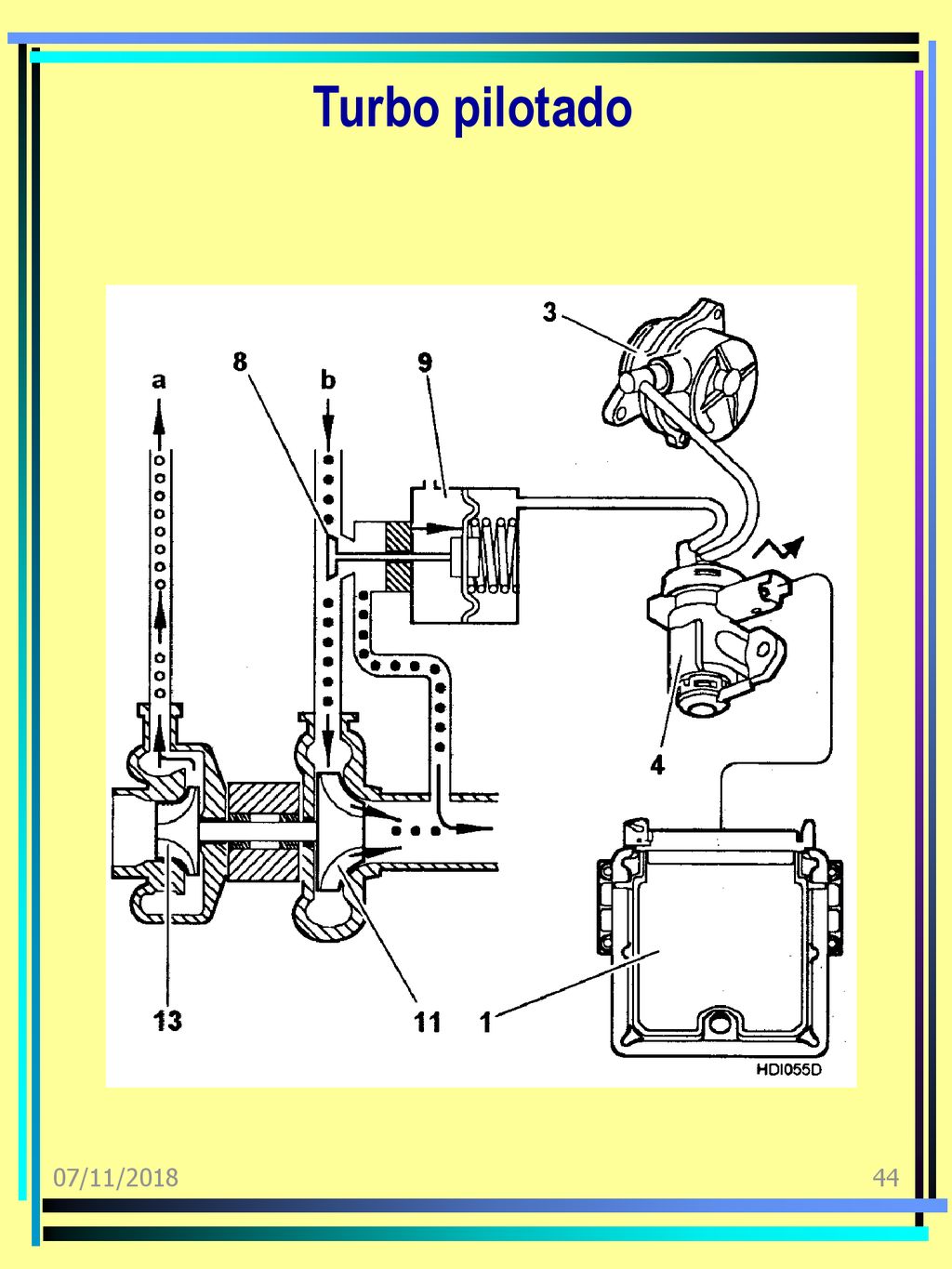

44 Turbo pilotado 07/11/2018

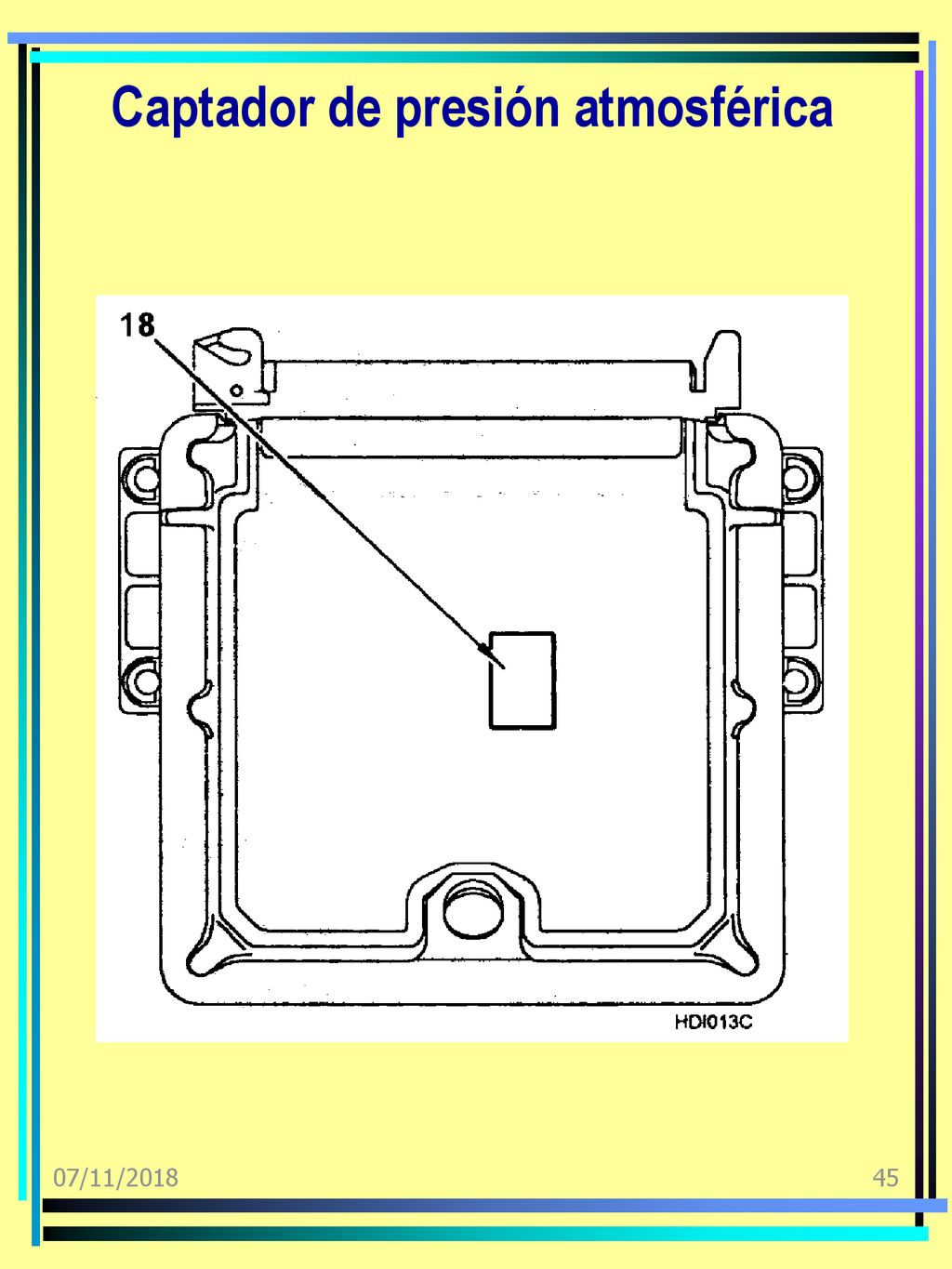

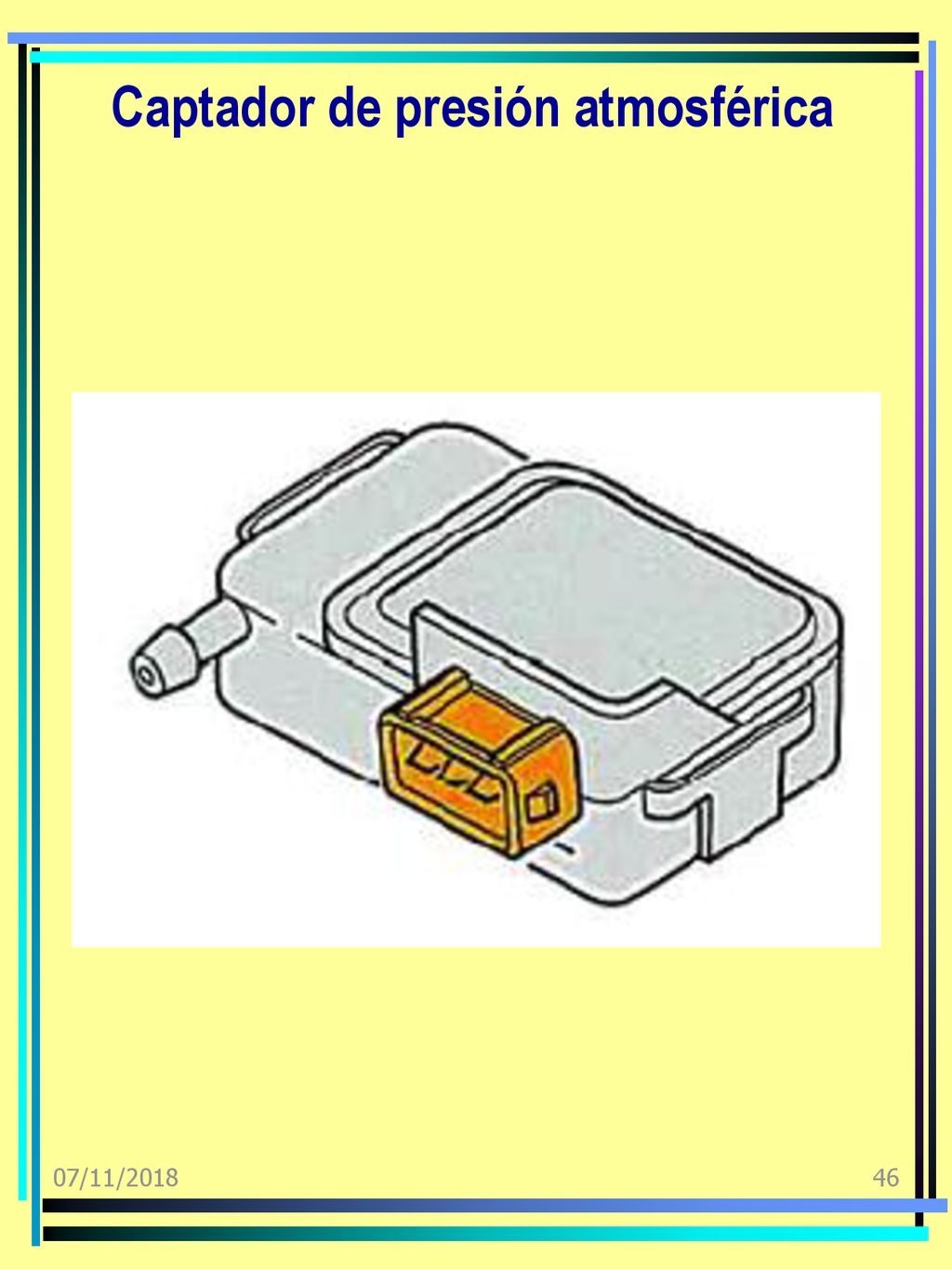

45 Captador de presión atmosférica
07/11/2018

46 Captador de presión atmosférica
07/11/2018

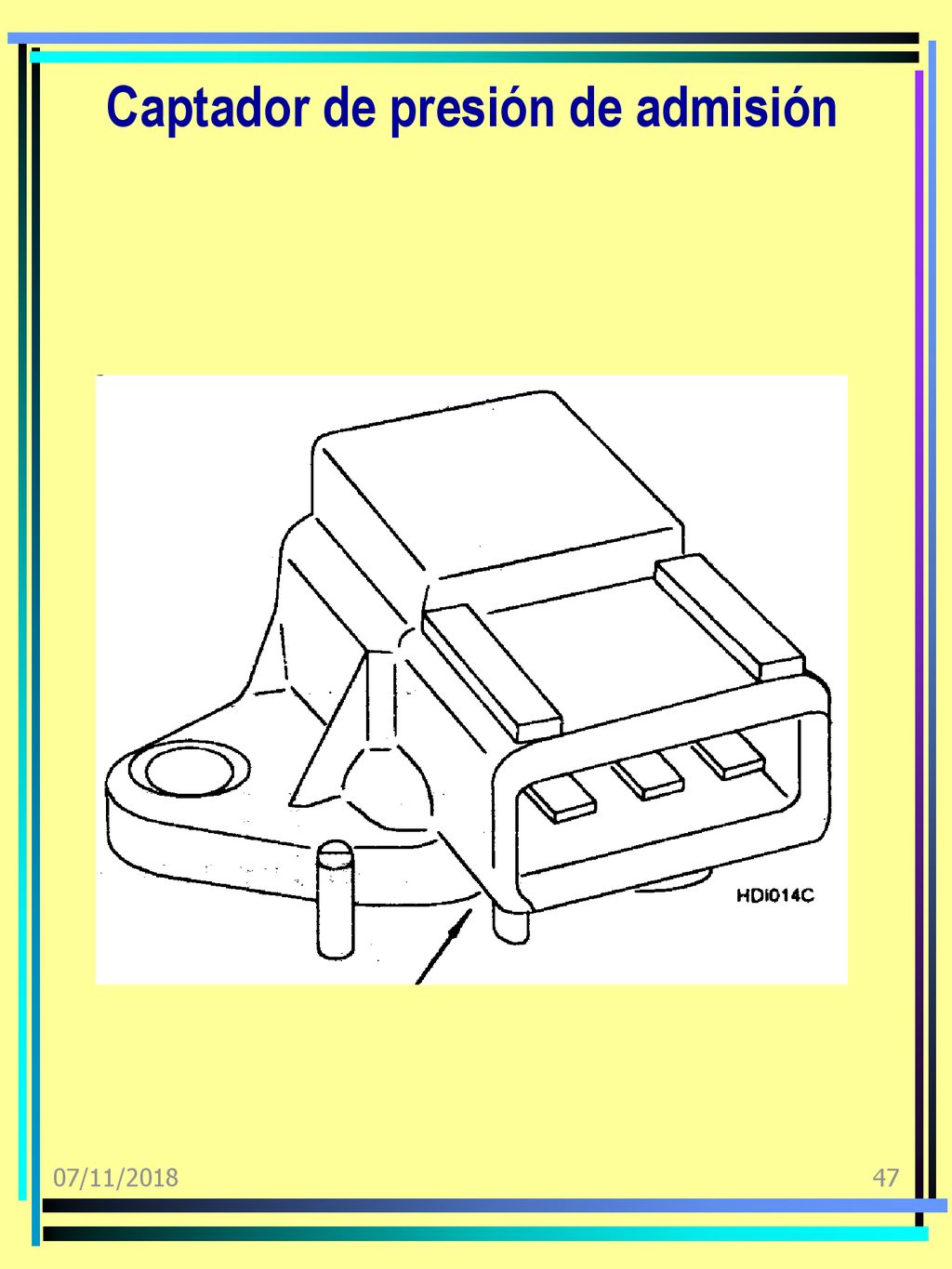

47 Captador de presión de admisión
07/11/2018

48 Intercambiador aire/aire admisión
07/11/2018

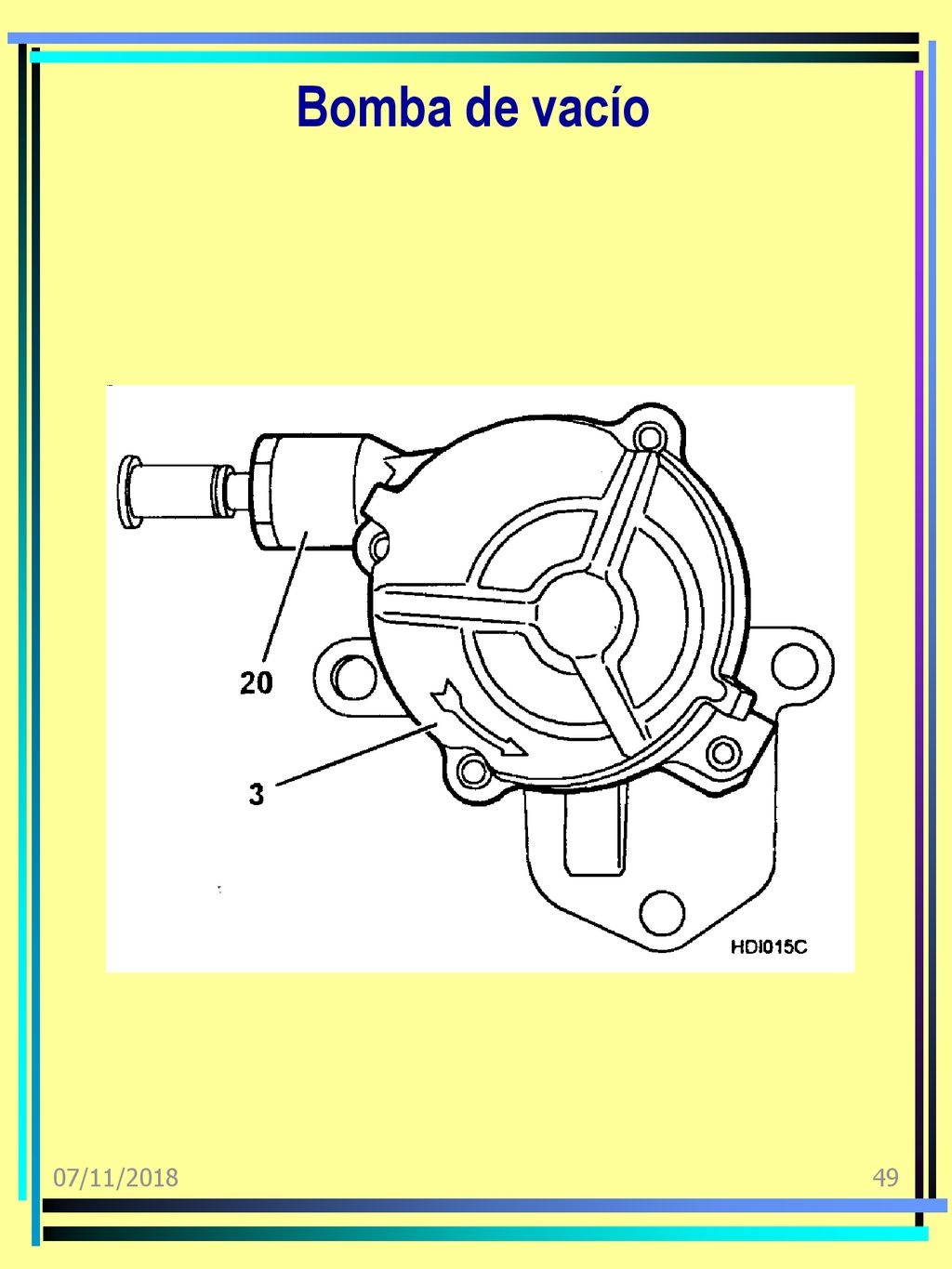

49 Bomba de vacío 07/11/2018

50 Electroválvula regulación turbo
07/11/2018

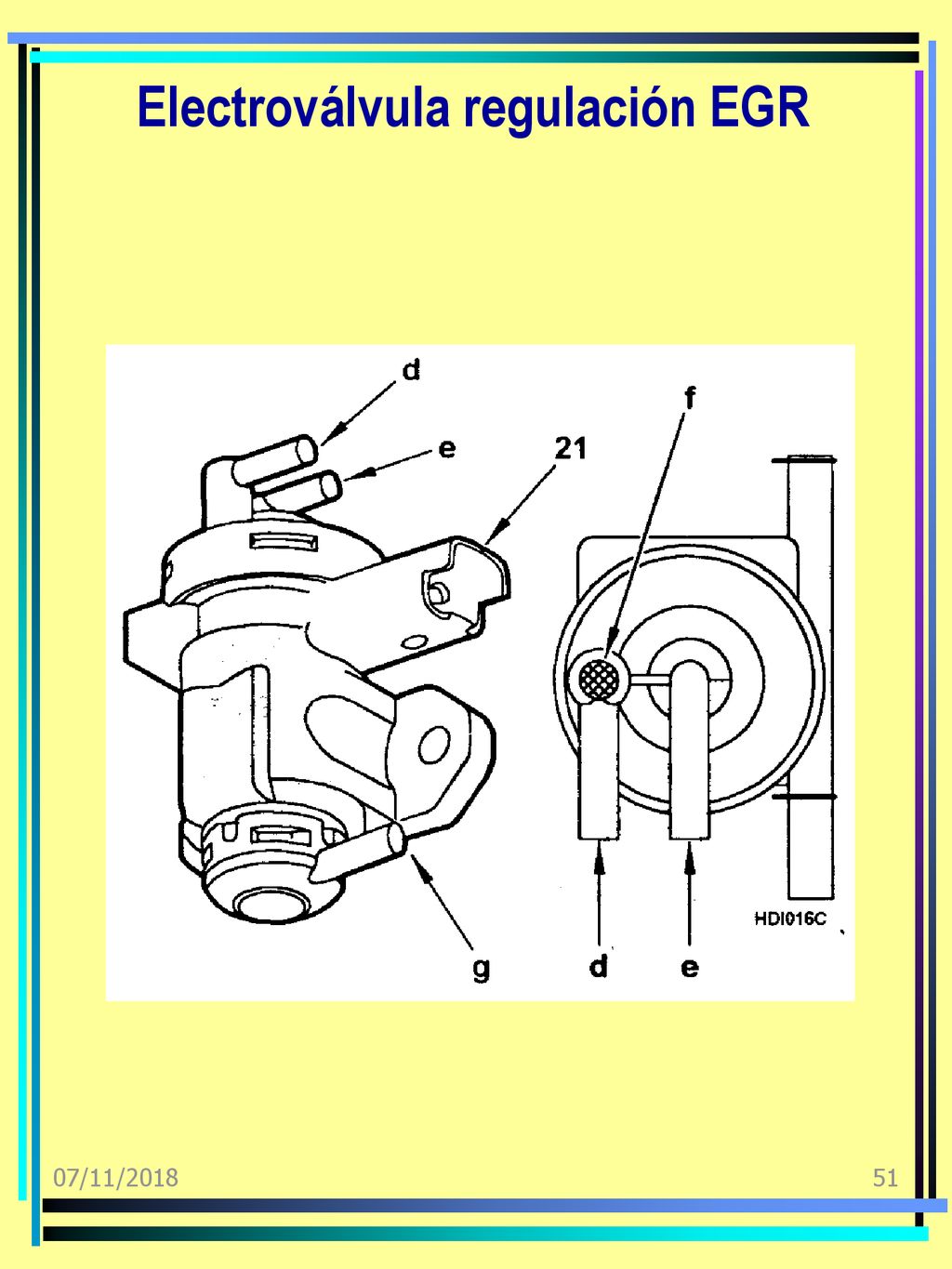

51 Electroválvula regulación EGR
07/11/2018

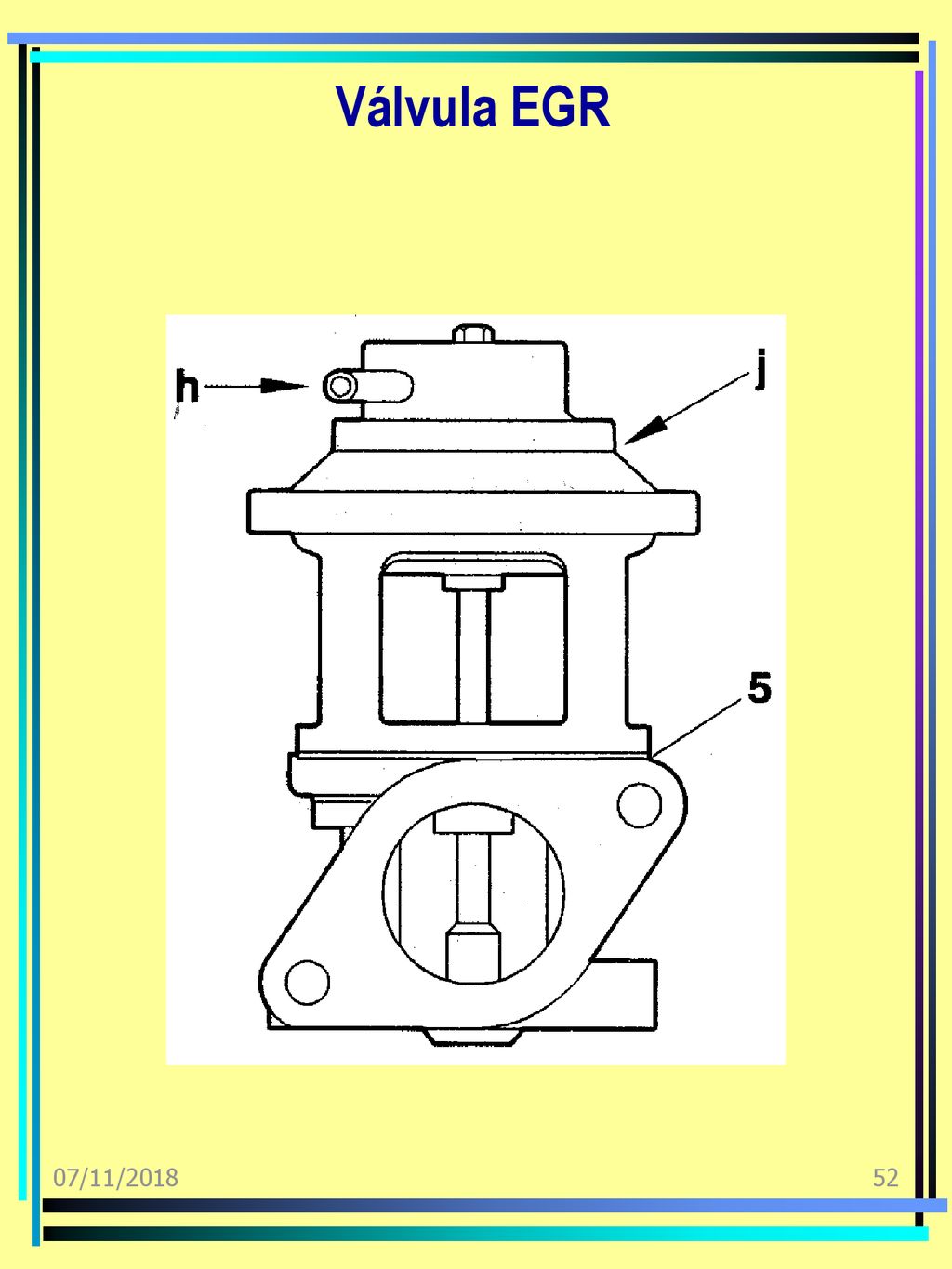

52 Válvula EGR 07/11/2018

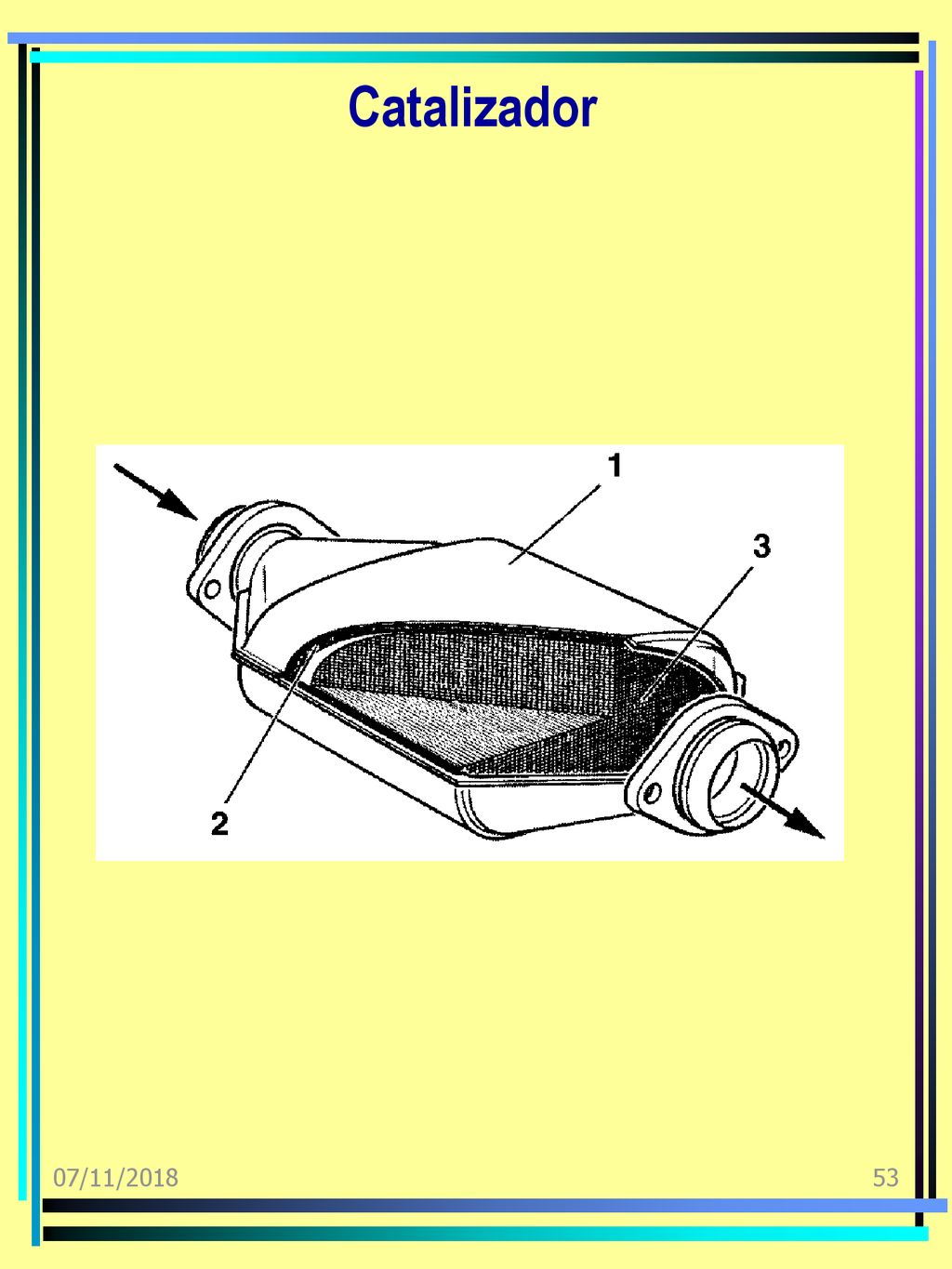

53 Catalizador 07/11/2018

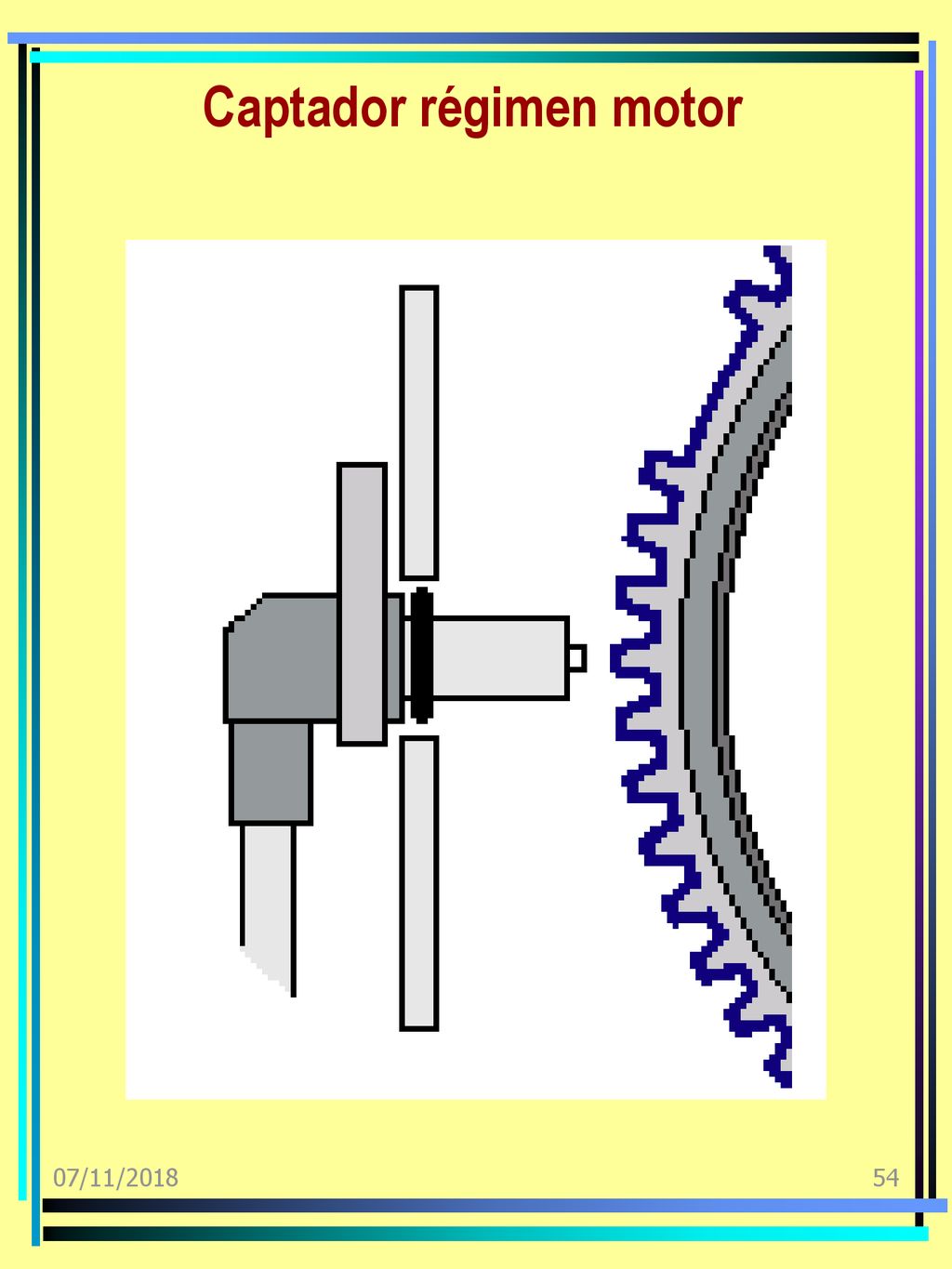

54 Captador régimen motor
07/11/2018

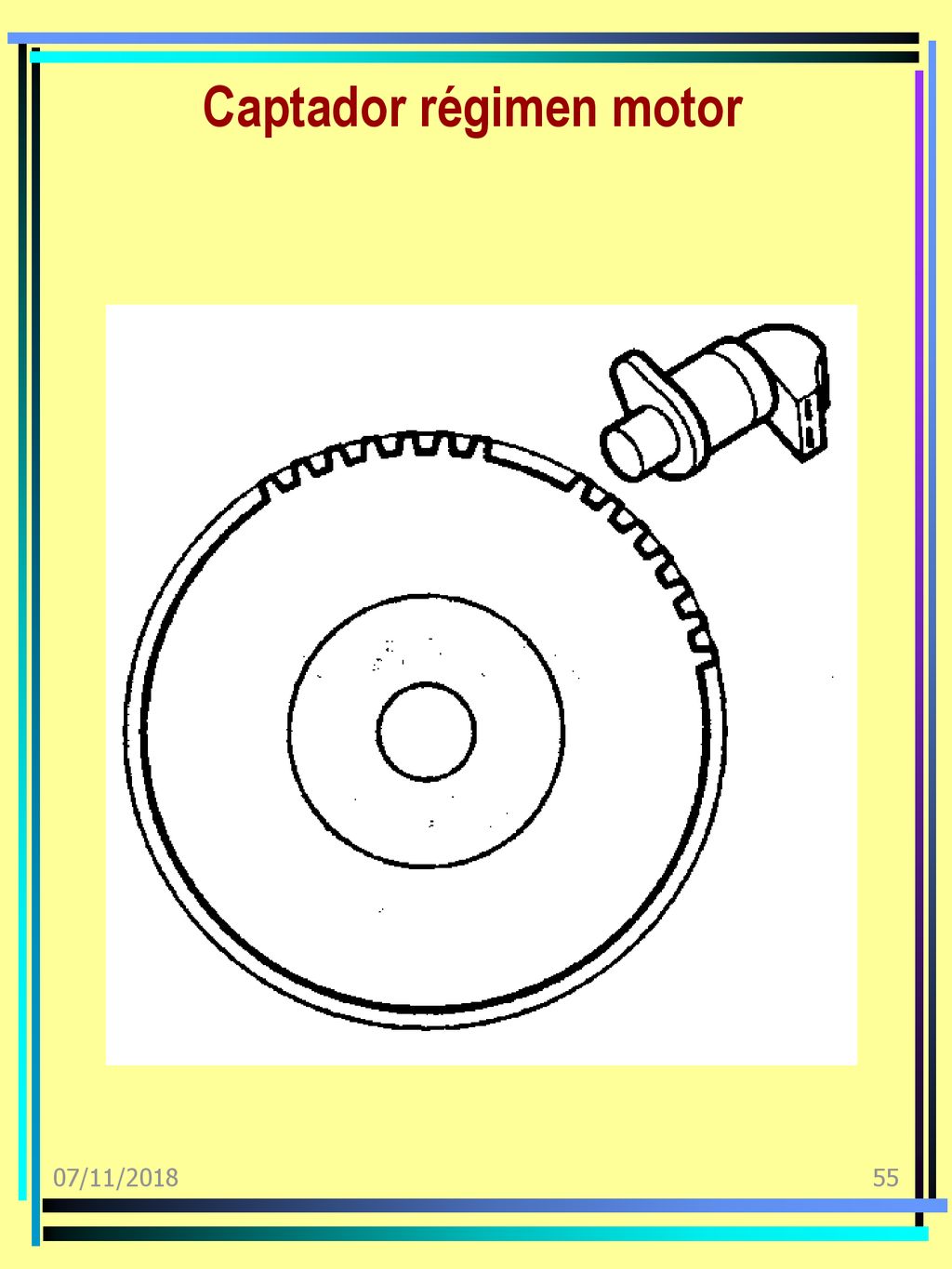

55 Captador régimen motor
07/11/2018

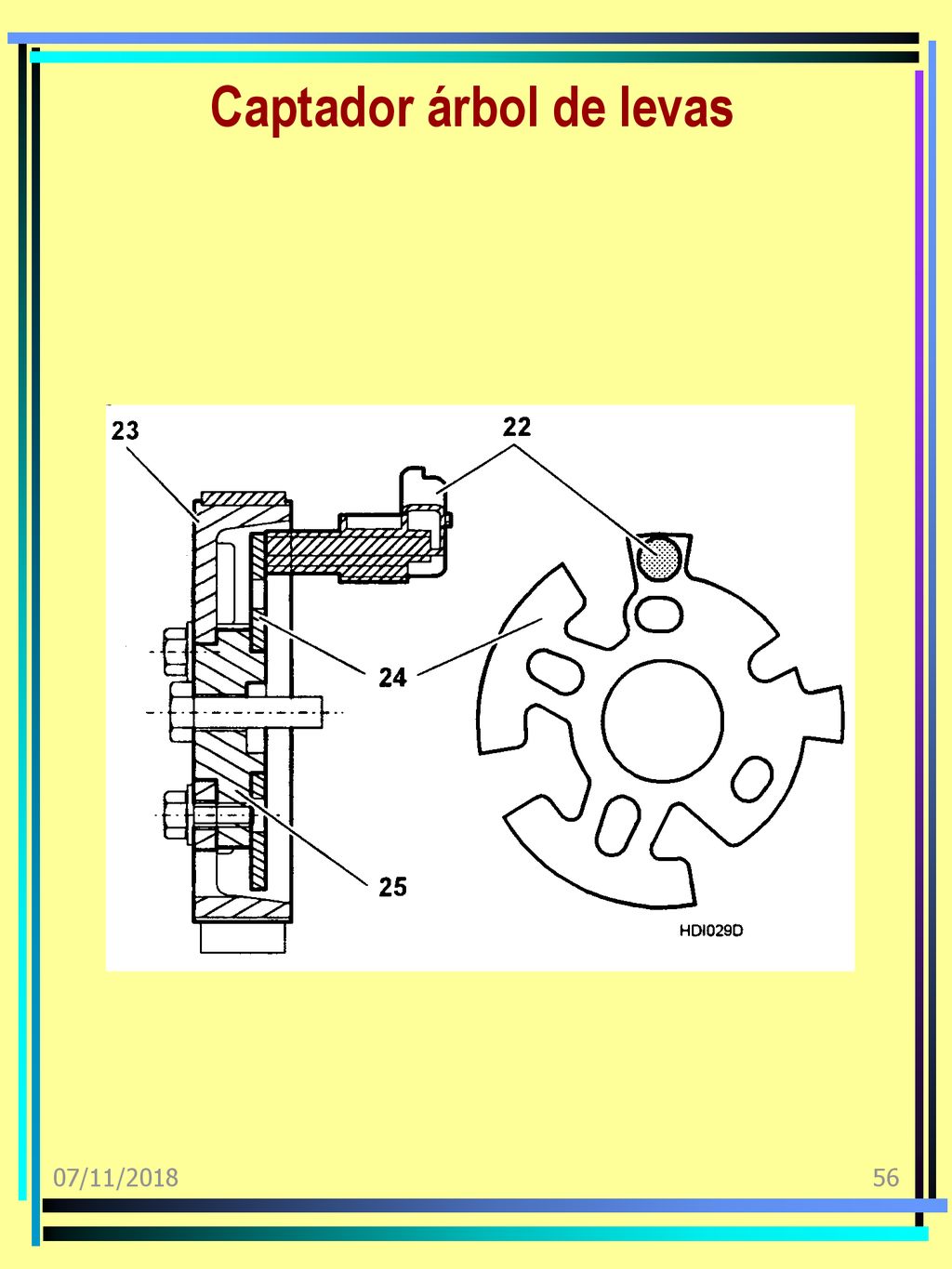

56 Captador árbol de levas
07/11/2018

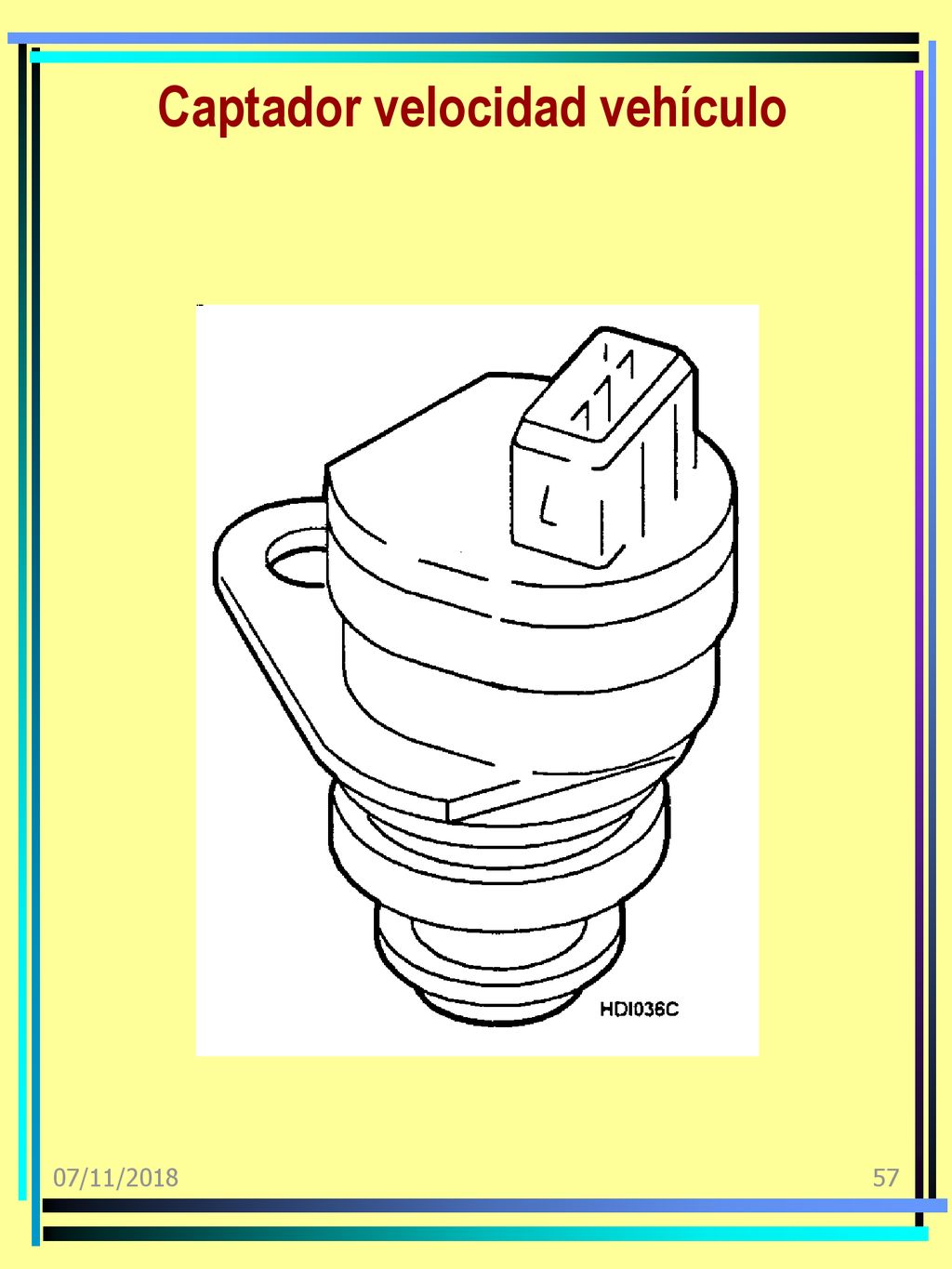

57 Captador velocidad vehículo
07/11/2018

58 Pre-post calentamiento
07/11/2018

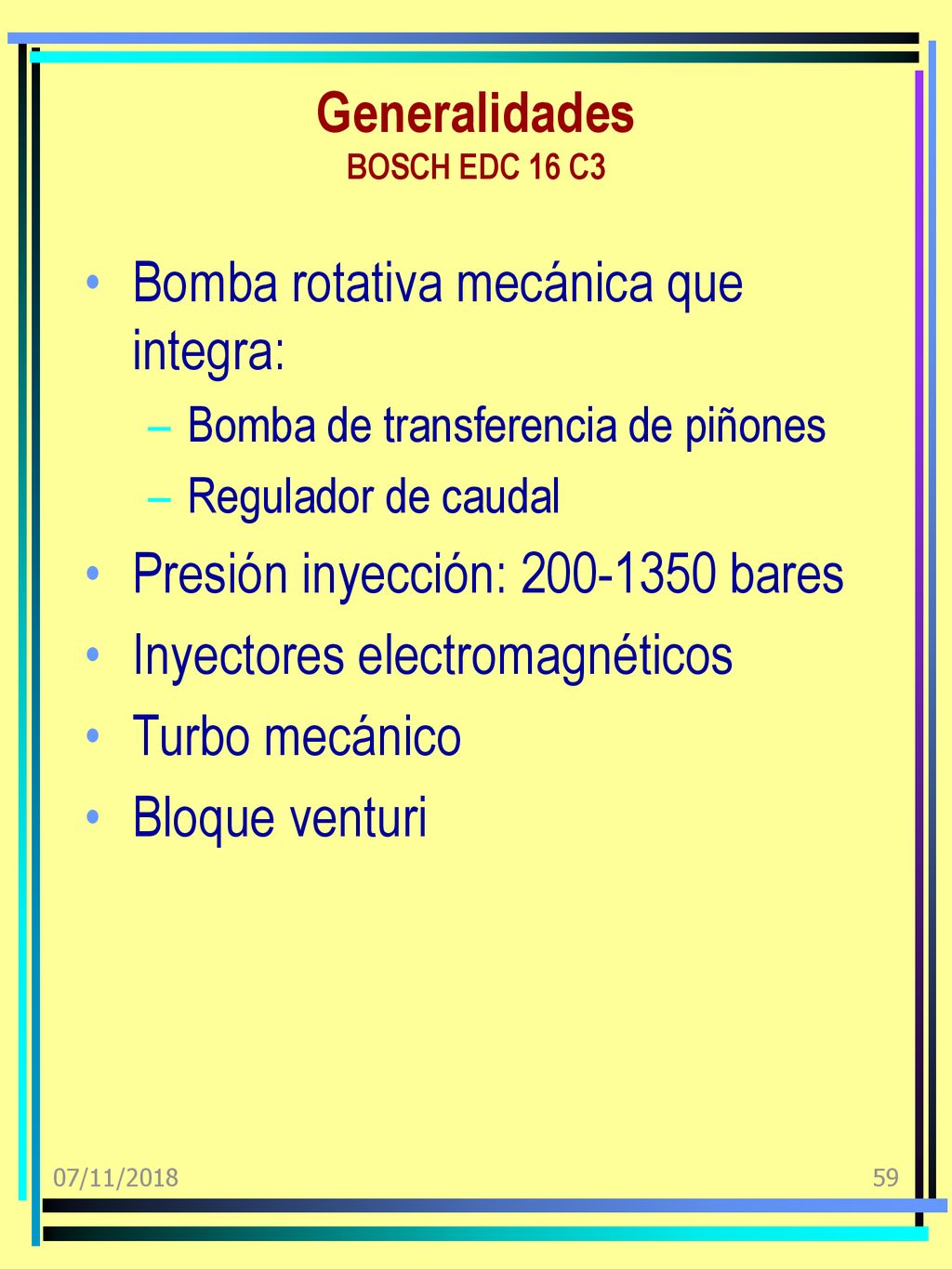

59 Generalidades BOSCH EDC 16 C3
Bomba rotativa mecánica que integra: Bomba de transferencia de piñones Regulador de caudal Presión inyección: bares Inyectores electromagnéticos Turbo mecánico Bloque venturi 07/11/2018

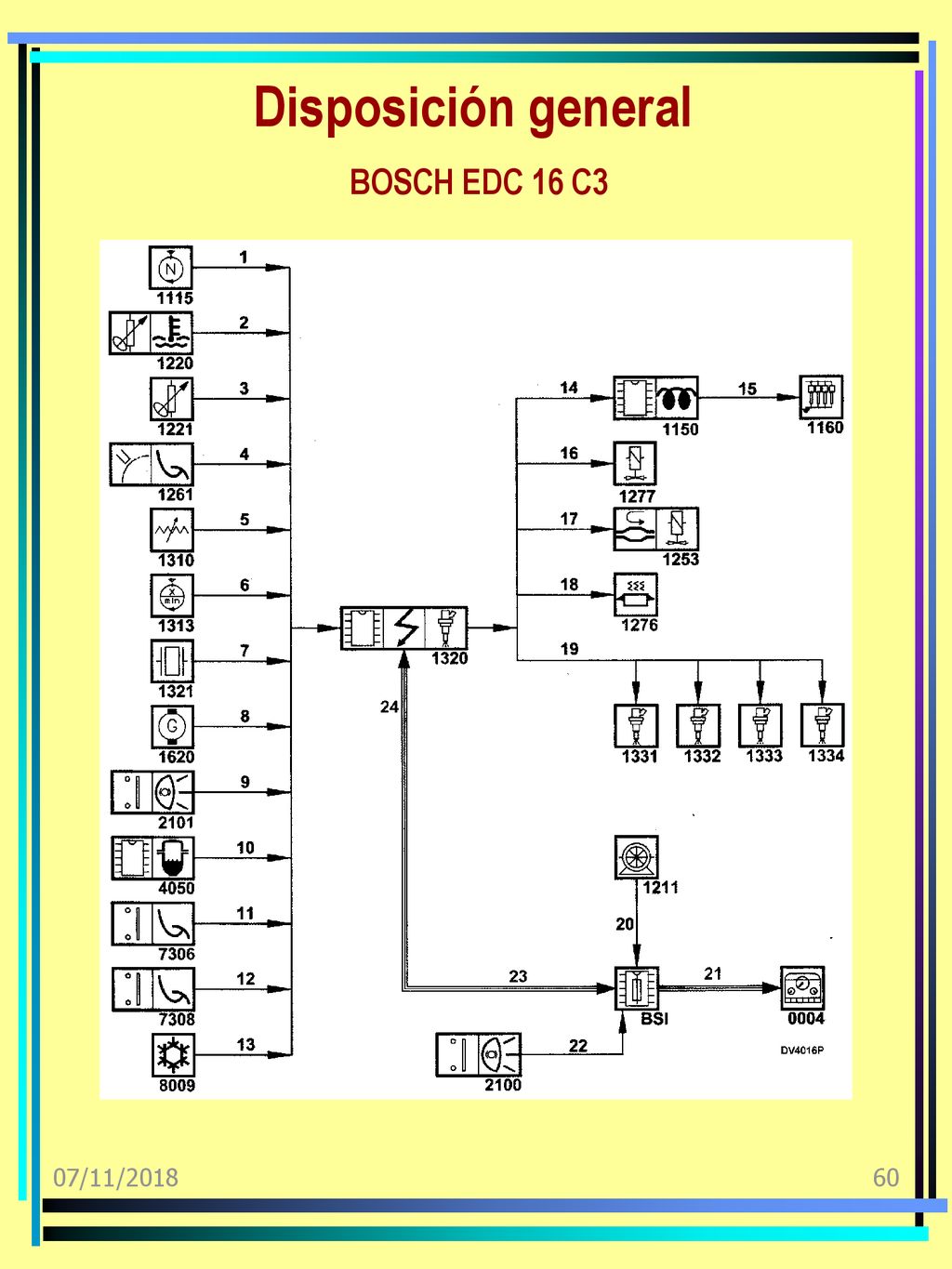

60 Disposición general BOSCH EDC 16 C3
07/11/2018

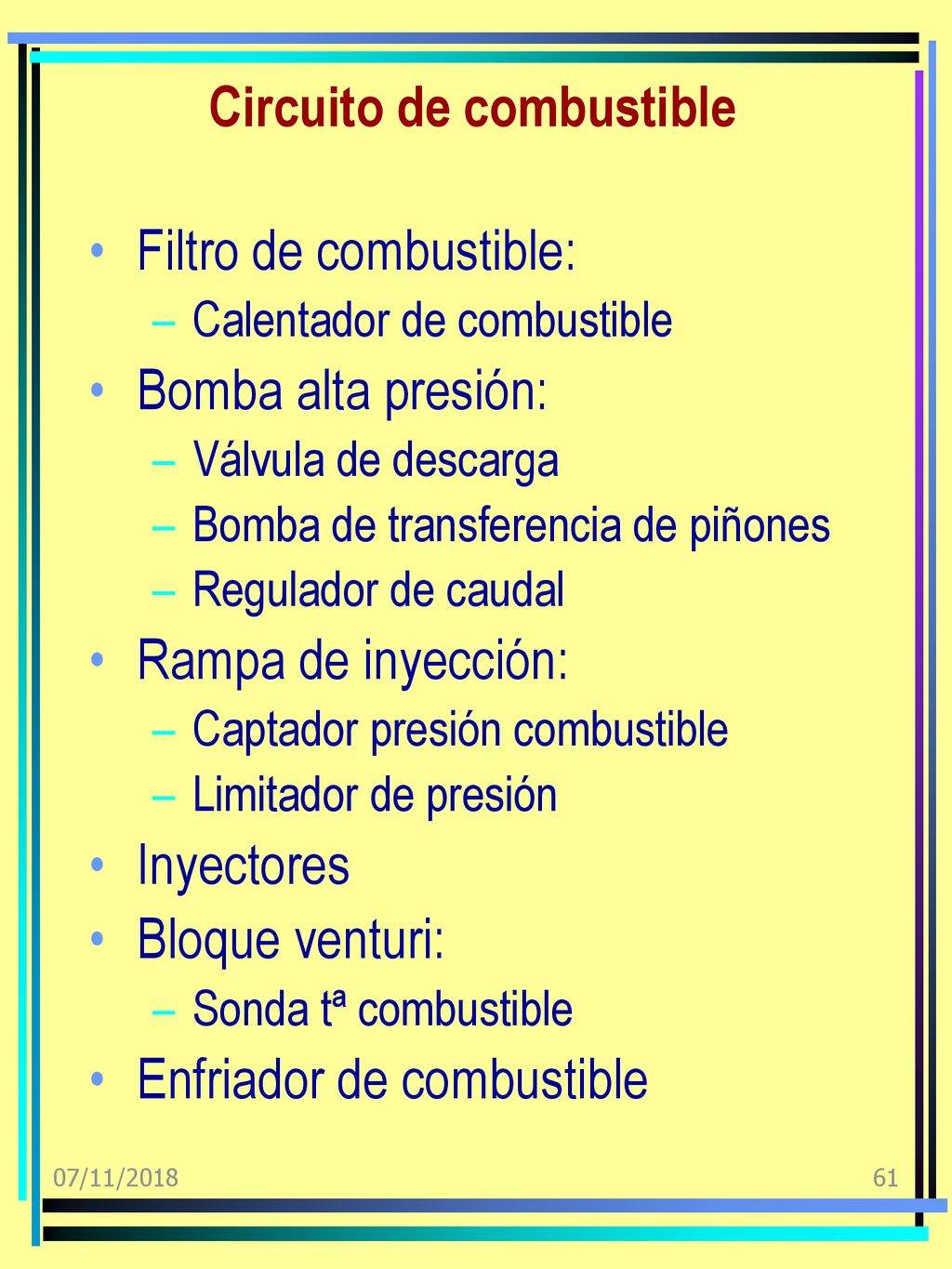

61 Circuito de combustible
Filtro de combustible: Calentador de combustible Bomba alta presión: Válvula de descarga Bomba de transferencia de piñones Regulador de caudal Rampa de inyección: Captador presión combustible Limitador de presión Inyectores Bloque venturi: Sonda tª combustible Enfriador de combustible 07/11/2018

62 Circuito de combustible
07/11/2018

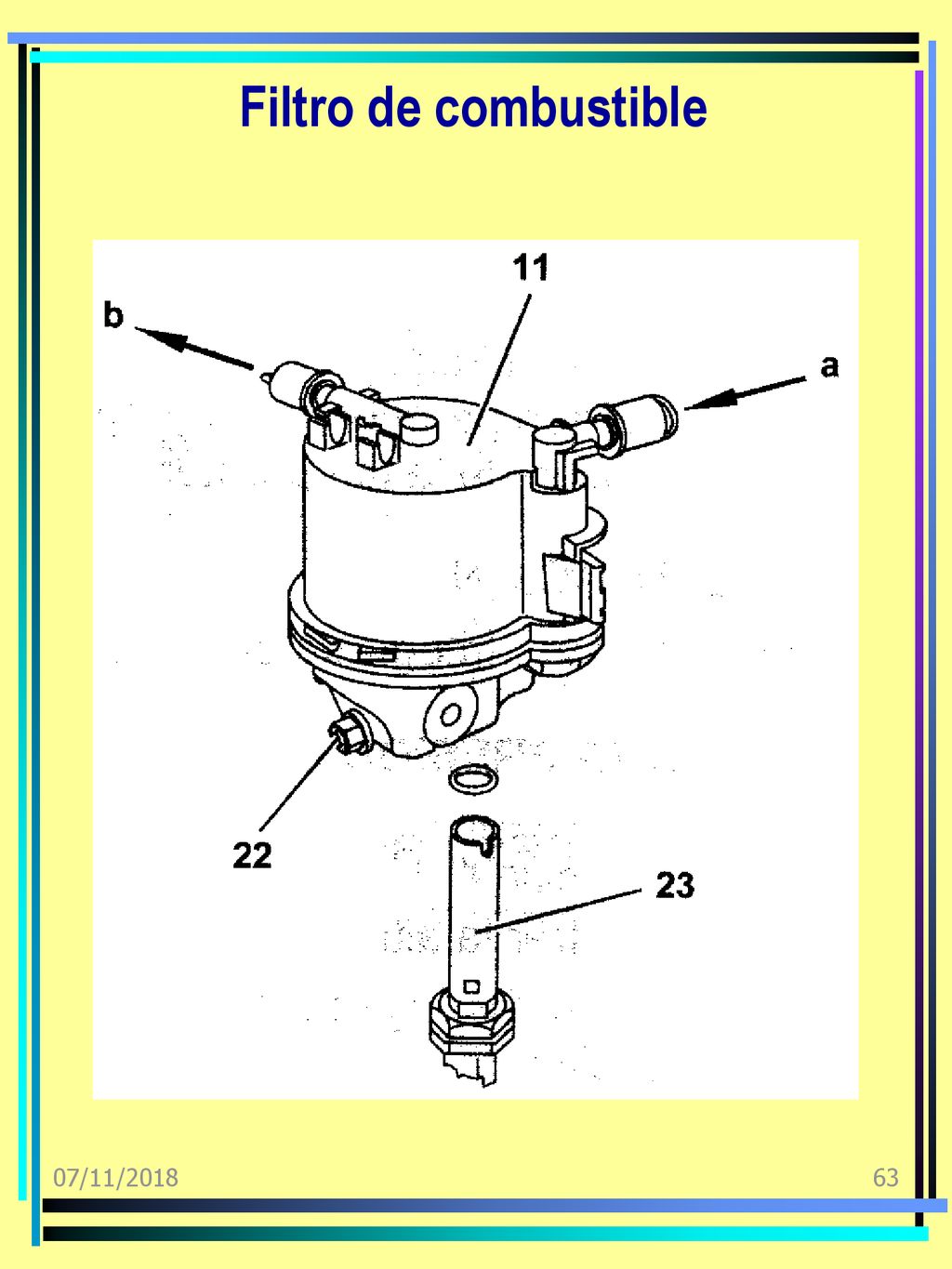

63 Filtro de combustible 07/11/2018

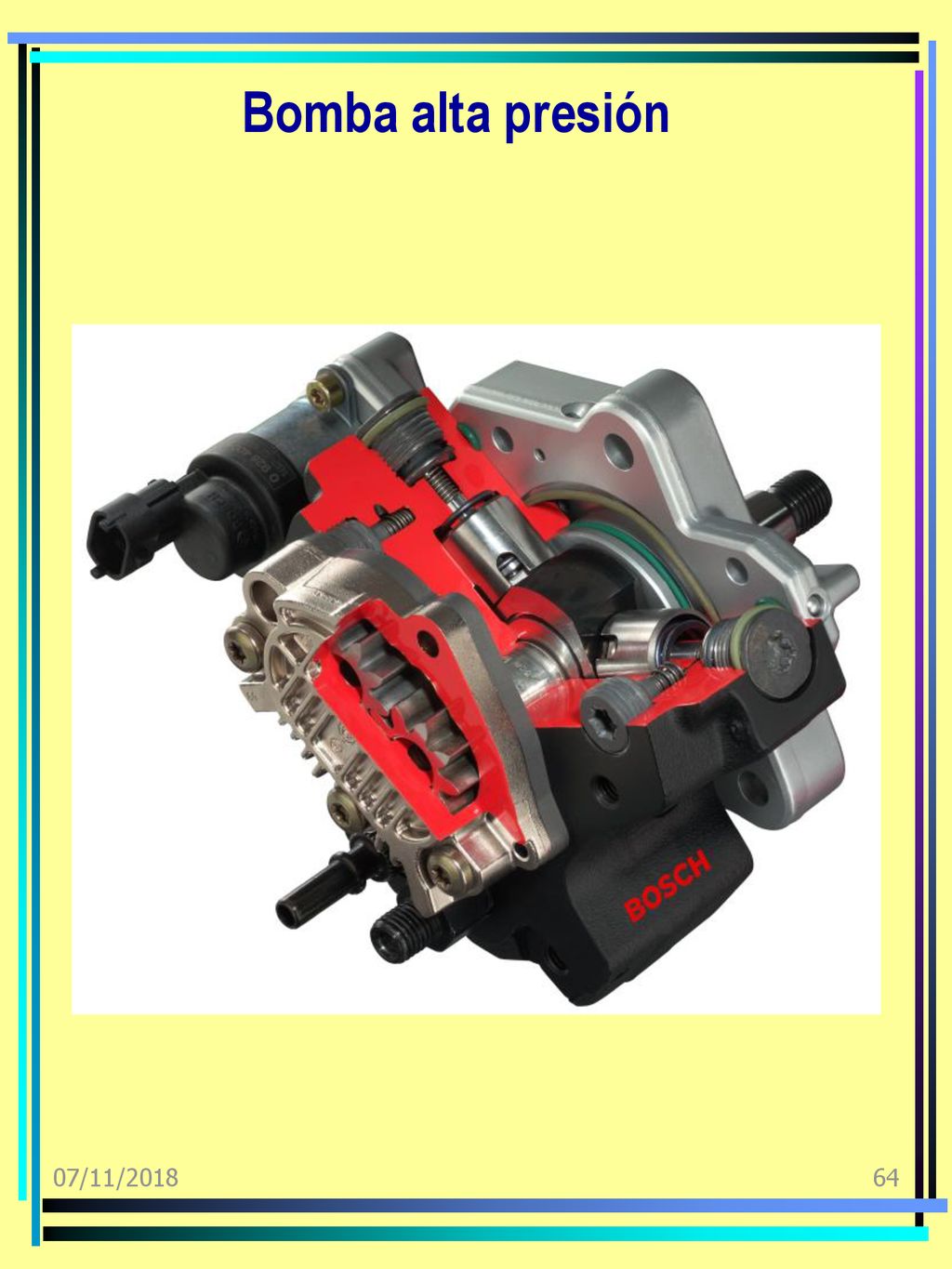

64 Bomba alta presión 07/11/2018

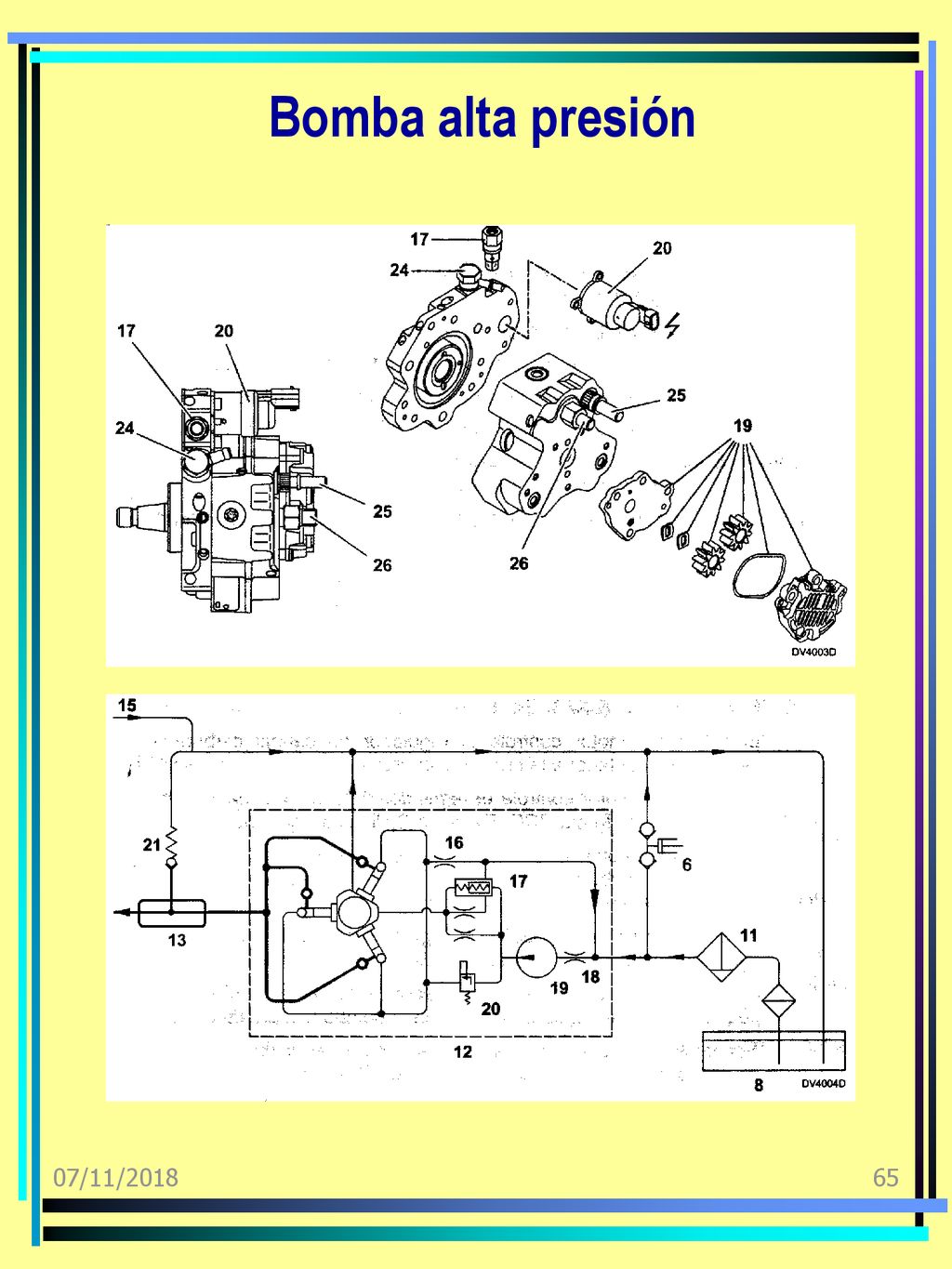

65 Bomba alta presión 07/11/2018

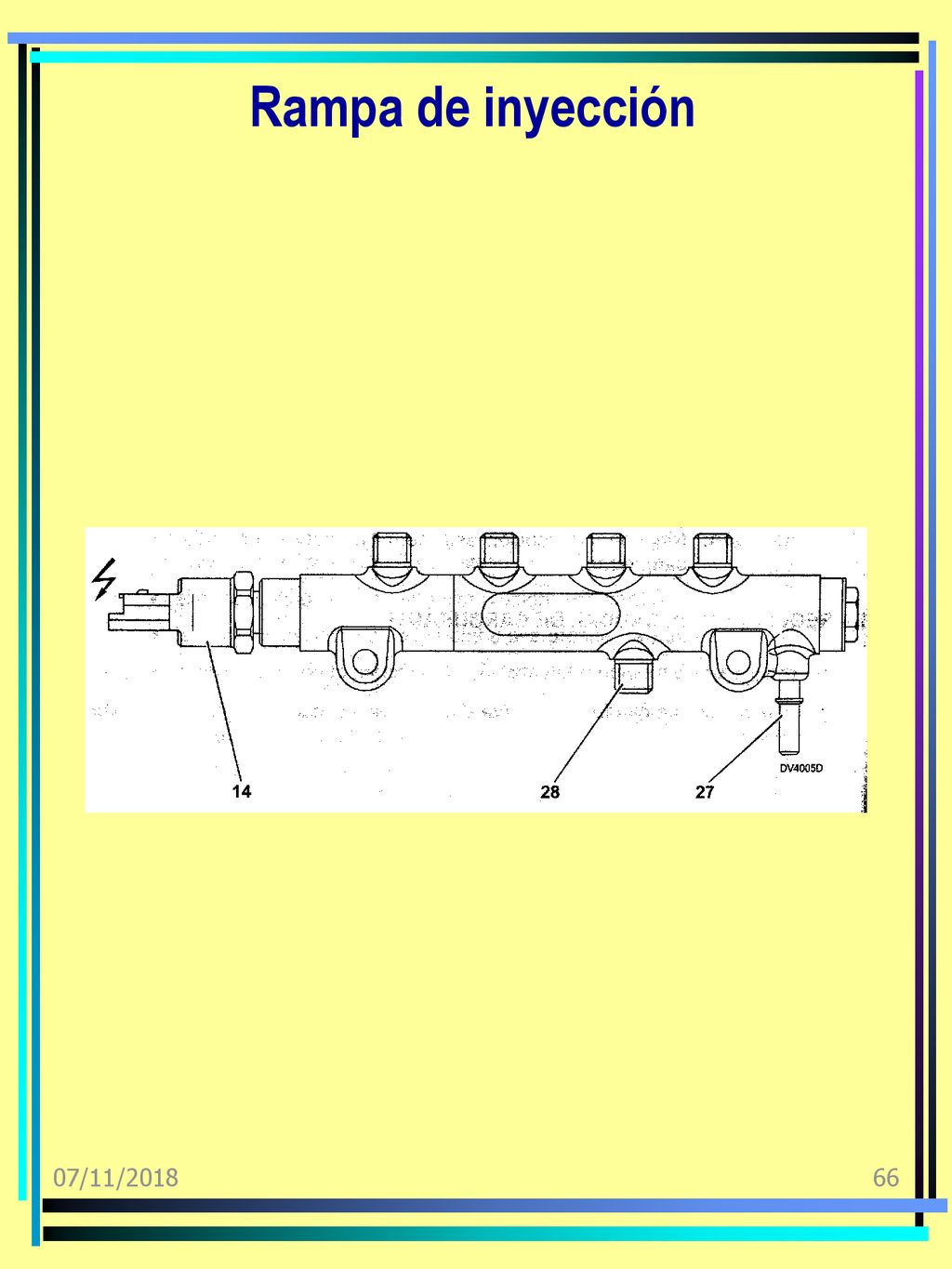

66 Rampa de inyección 07/11/2018

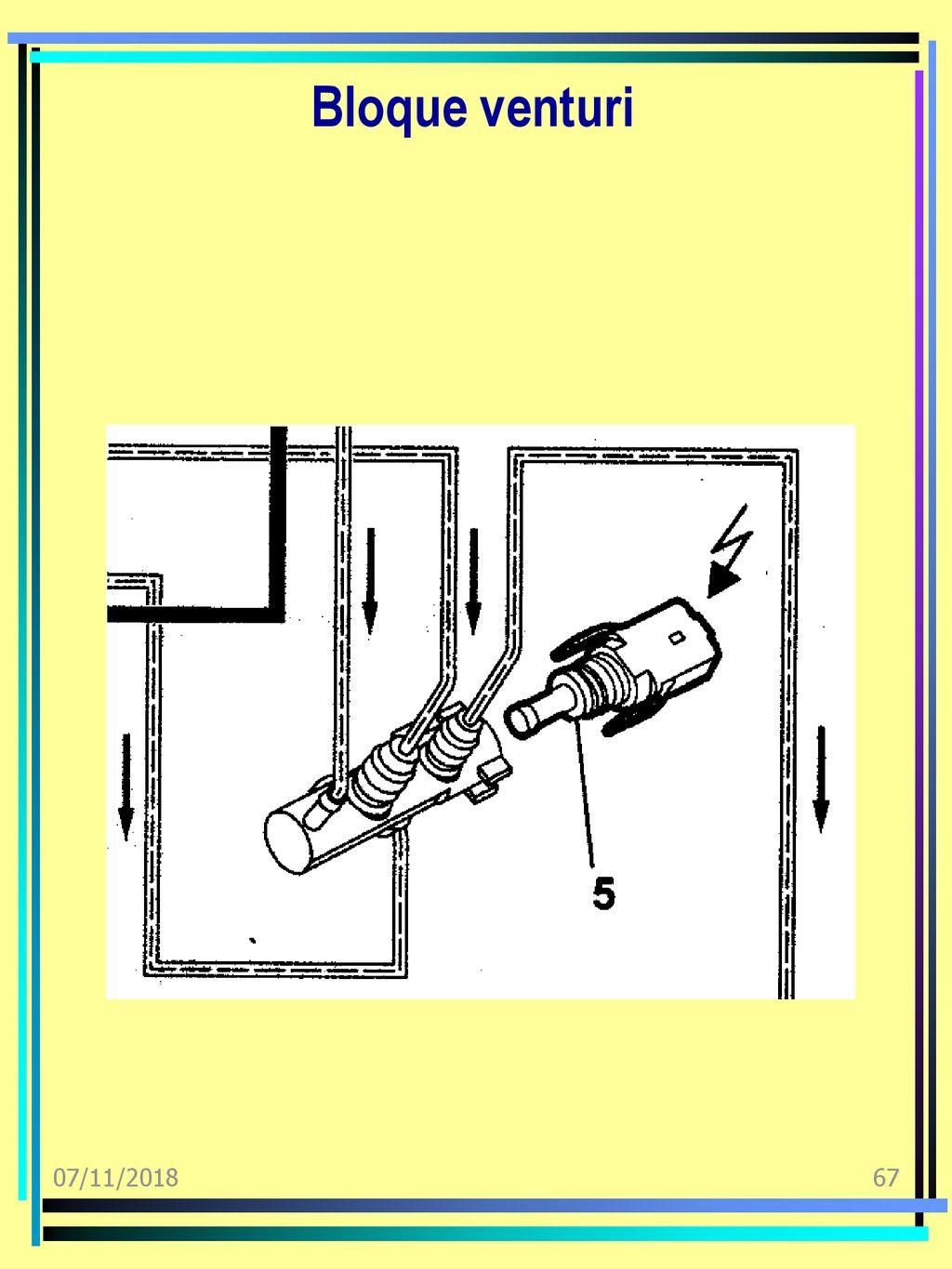

67 Bloque venturi 07/11/2018

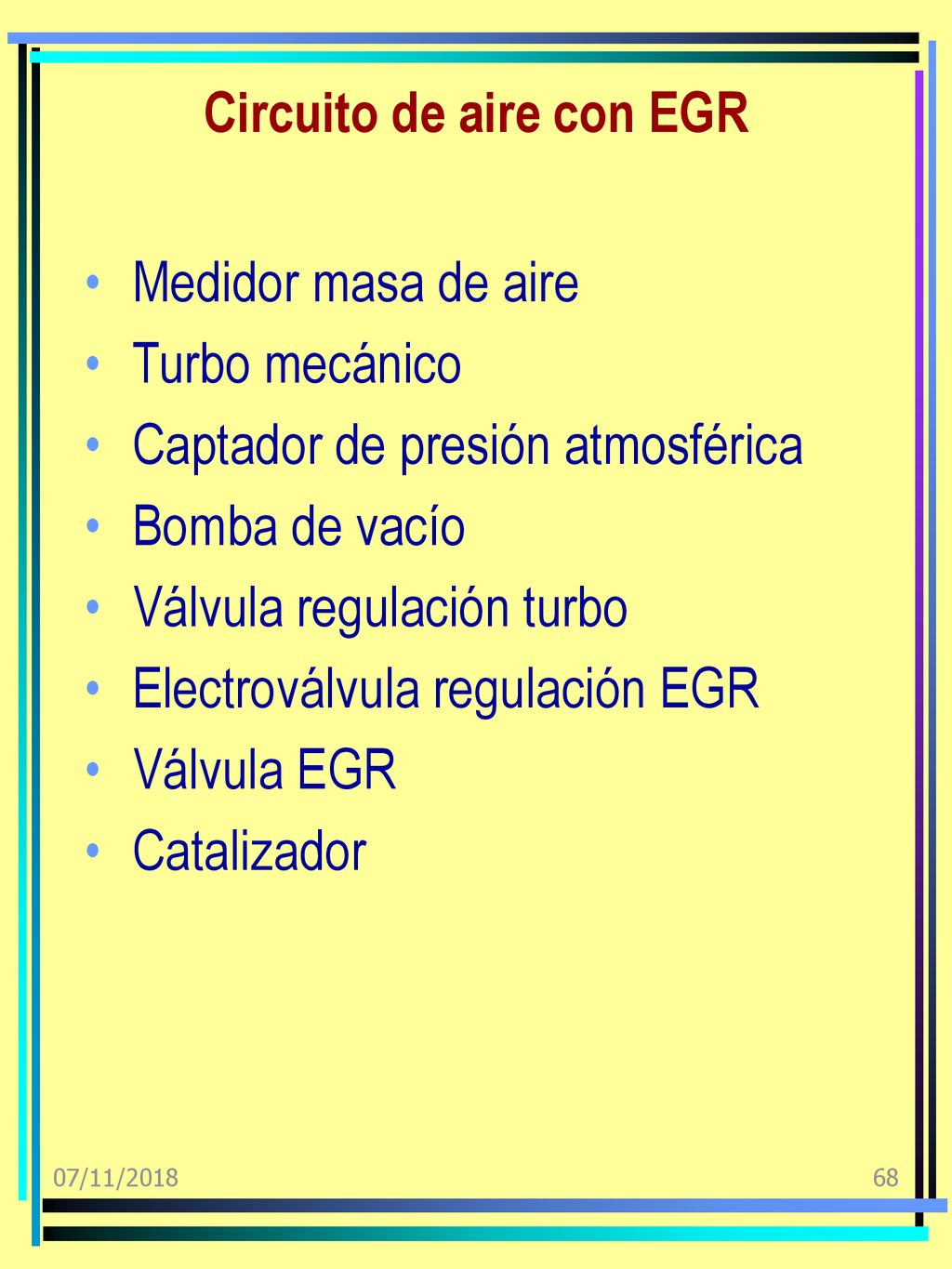

68 Circuito de aire con EGR
Medidor masa de aire Turbo mecánico Captador de presión atmosférica Bomba de vacío Válvula regulación turbo Electroválvula regulación EGR Válvula EGR Catalizador 07/11/2018

69 Circuito de aire con EGR
07/11/2018

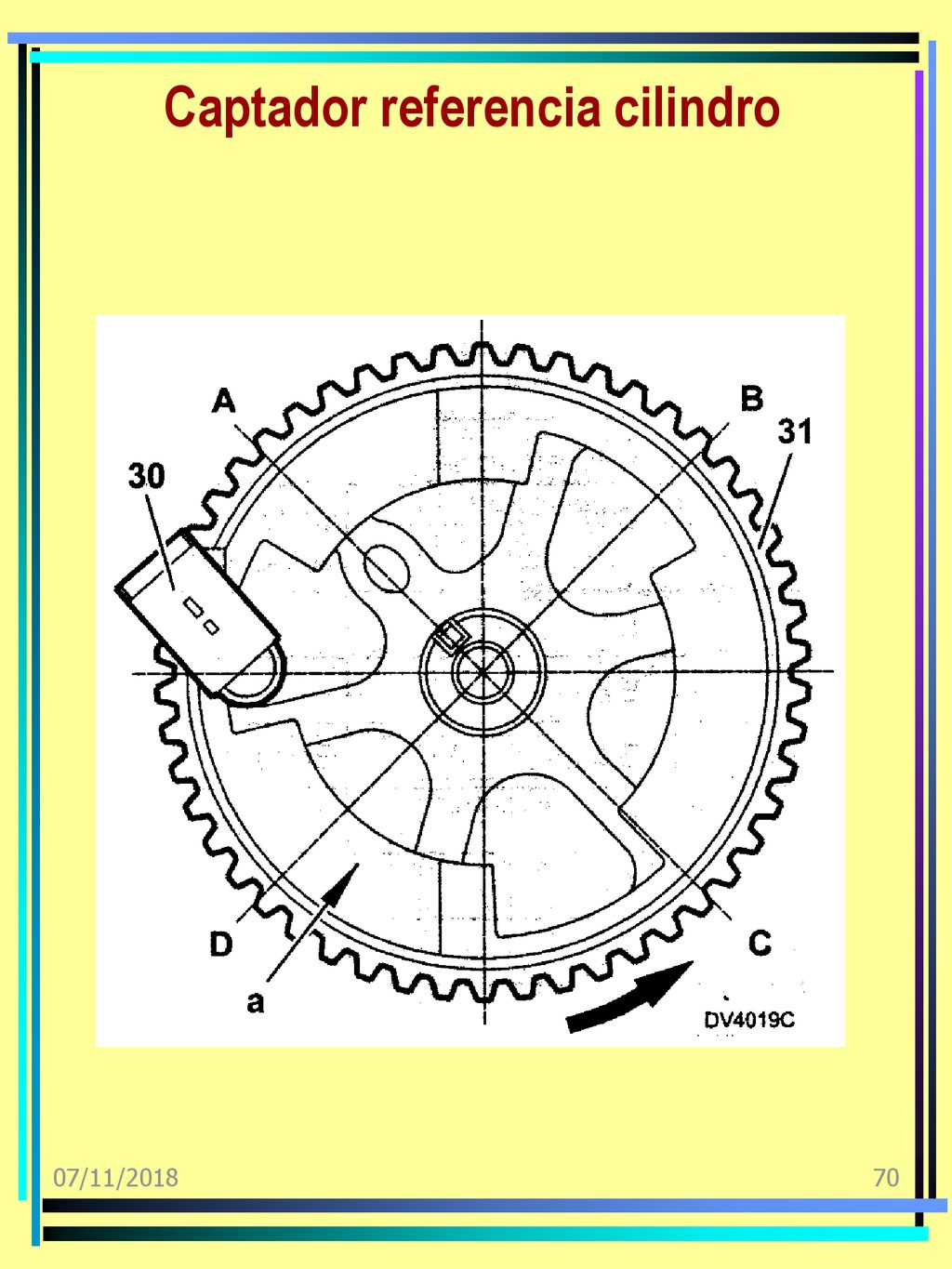

70 Captador referencia cilindro
07/11/2018

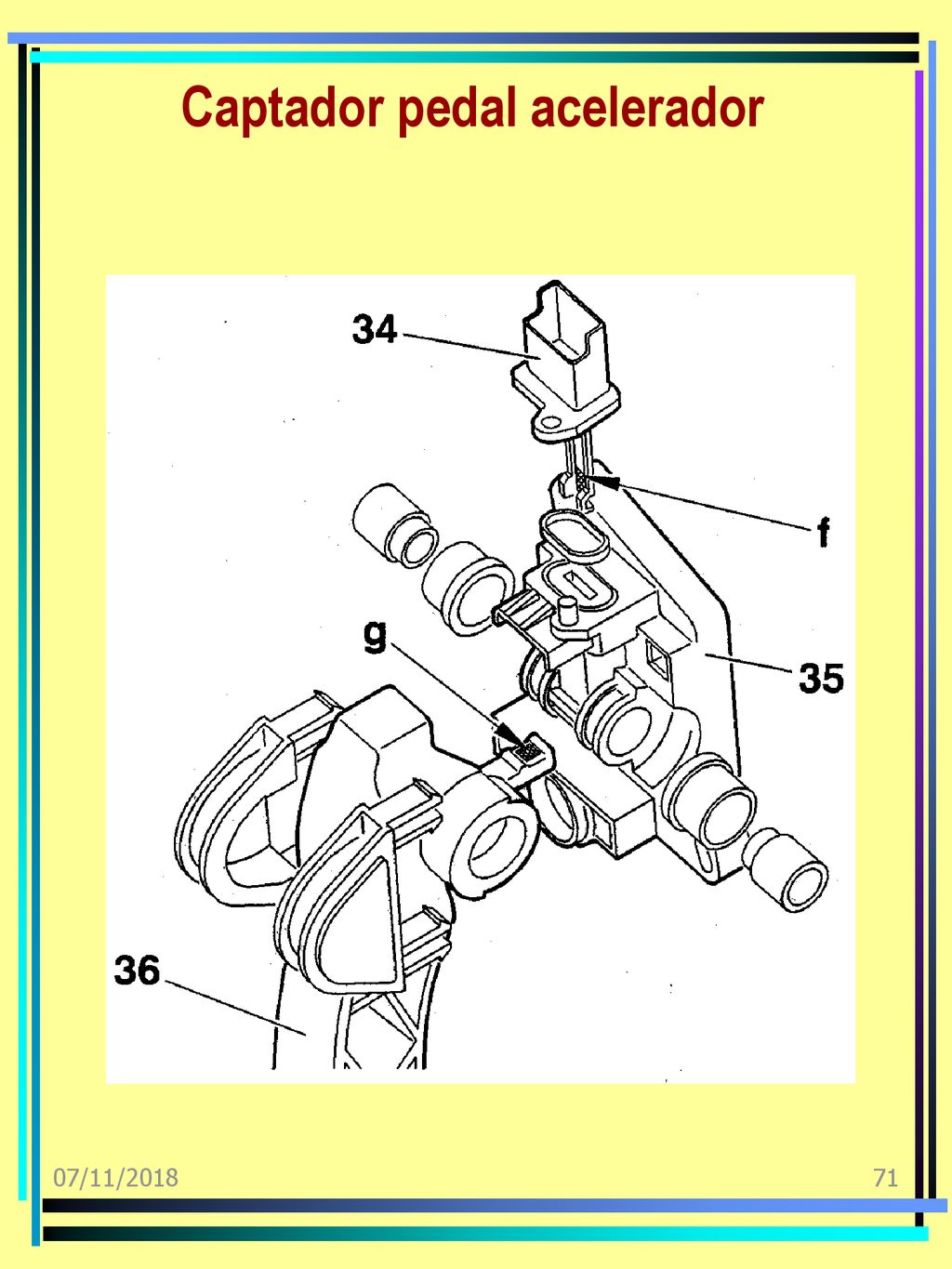

71 Captador pedal acelerador
07/11/2018

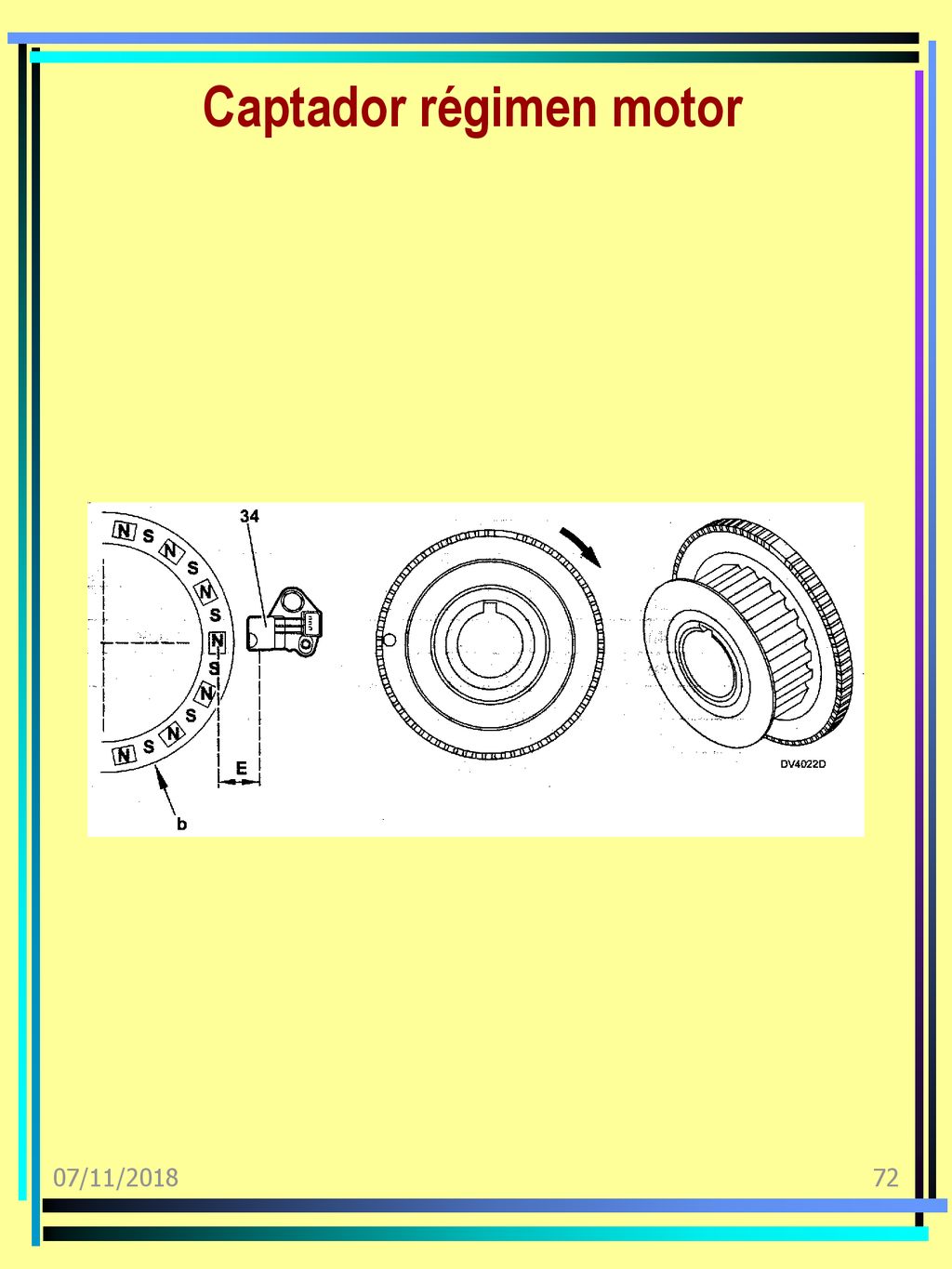

72 Captador régimen motor
07/11/2018

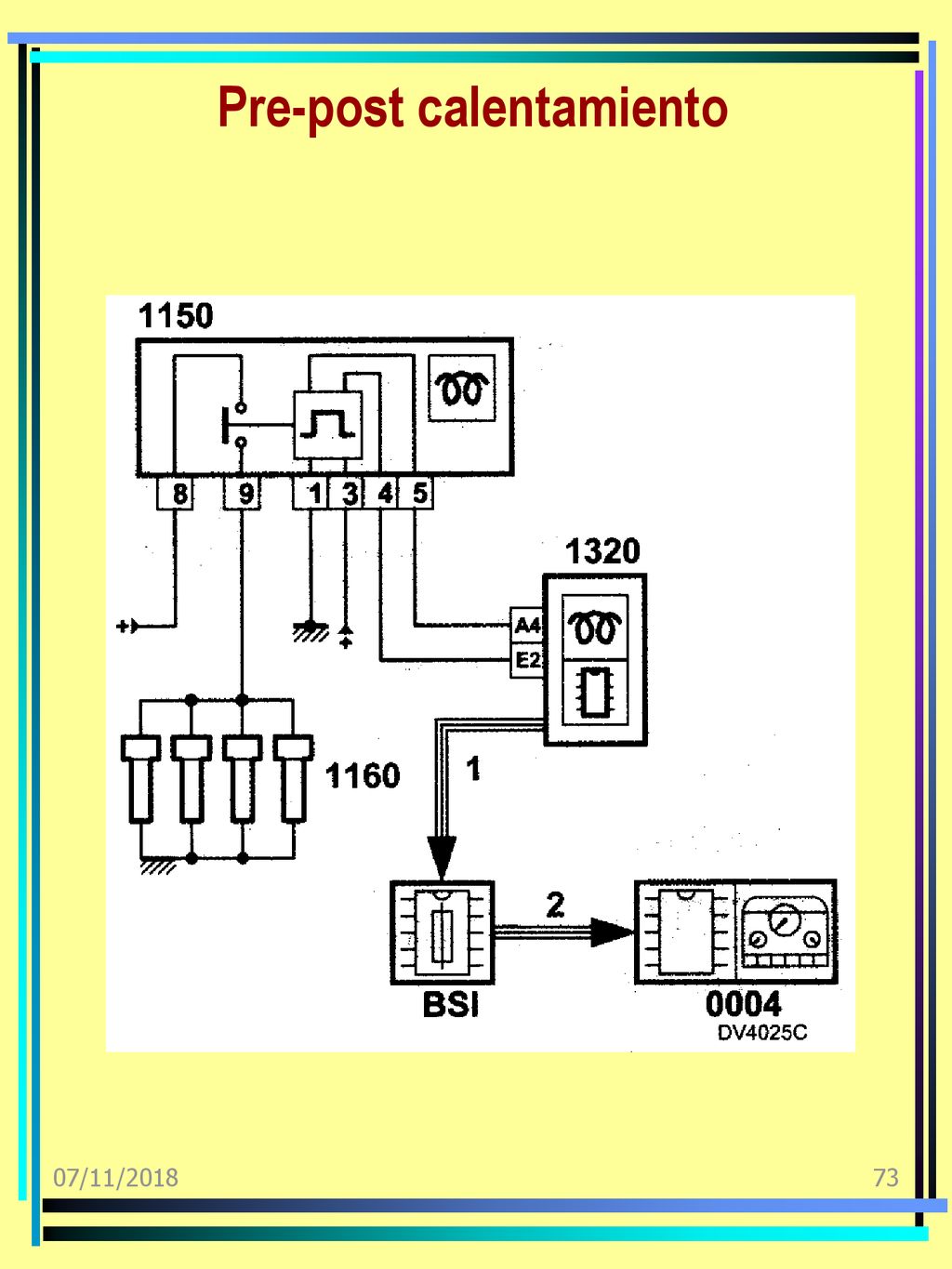

73 Pre-post calentamiento
07/11/2018

74 Generalidades SIEMENS SID 801
Bomba rotativa mecánica que integra: Bomba de transferencia de paletas Actuador de caudal Regulador de presión Presión inyección: 1500 bares Inyectores piezo-eléctricos Bloque venturi Turbo mecánico 07/11/2018

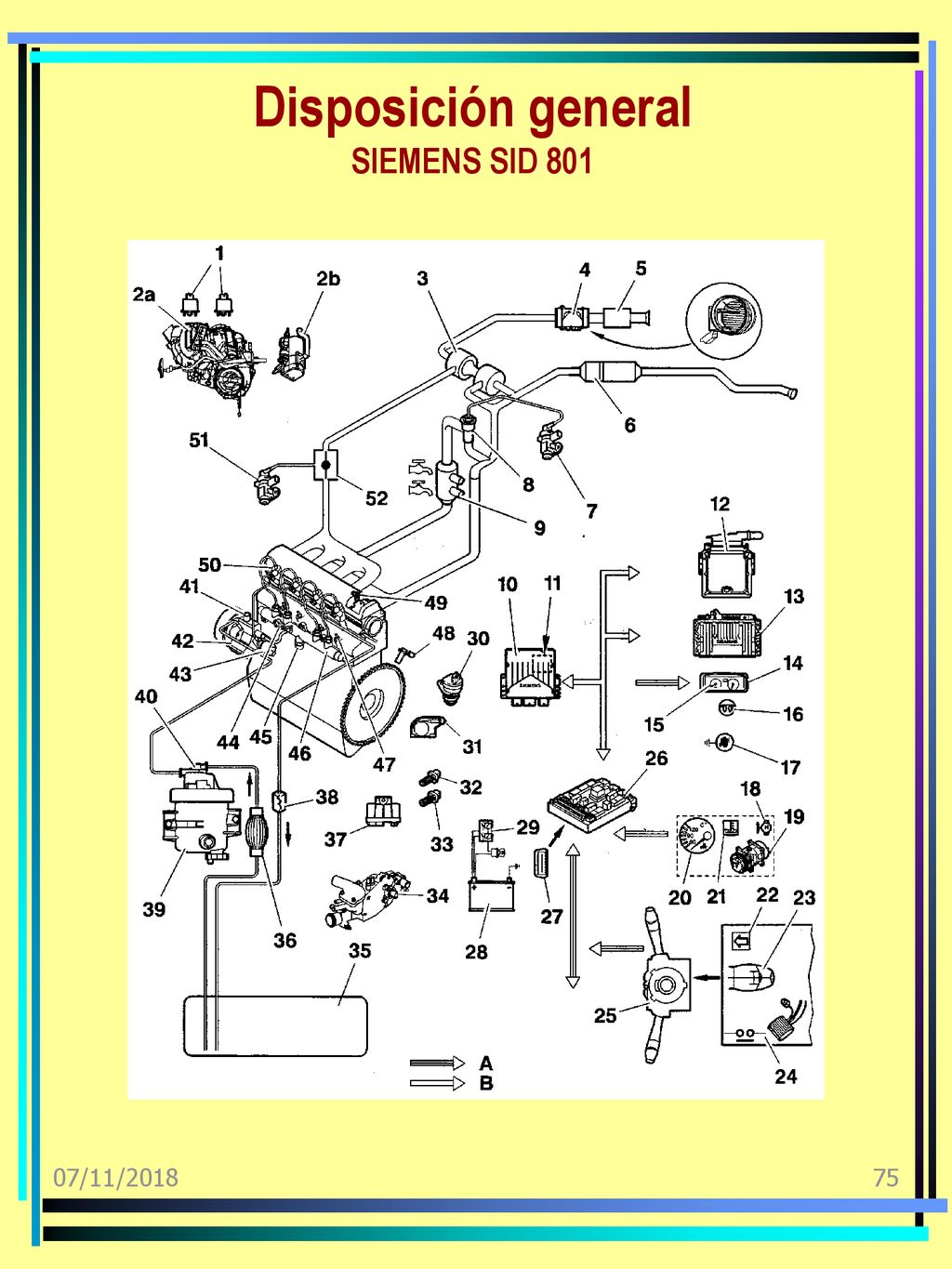

75 Disposición general SIEMENS SID 801
07/11/2018

76 Circuito de combustible
Filtro de combustible: Calentador de combustible Bomba alta presión: Bomba de transferencia de paletas Actuador de caudal Regulador de caudal Rampa de inyección: Captador presión combustible Inyectores Bloque venturi: Sonda tª combustible Enfriador de combustible 07/11/2018

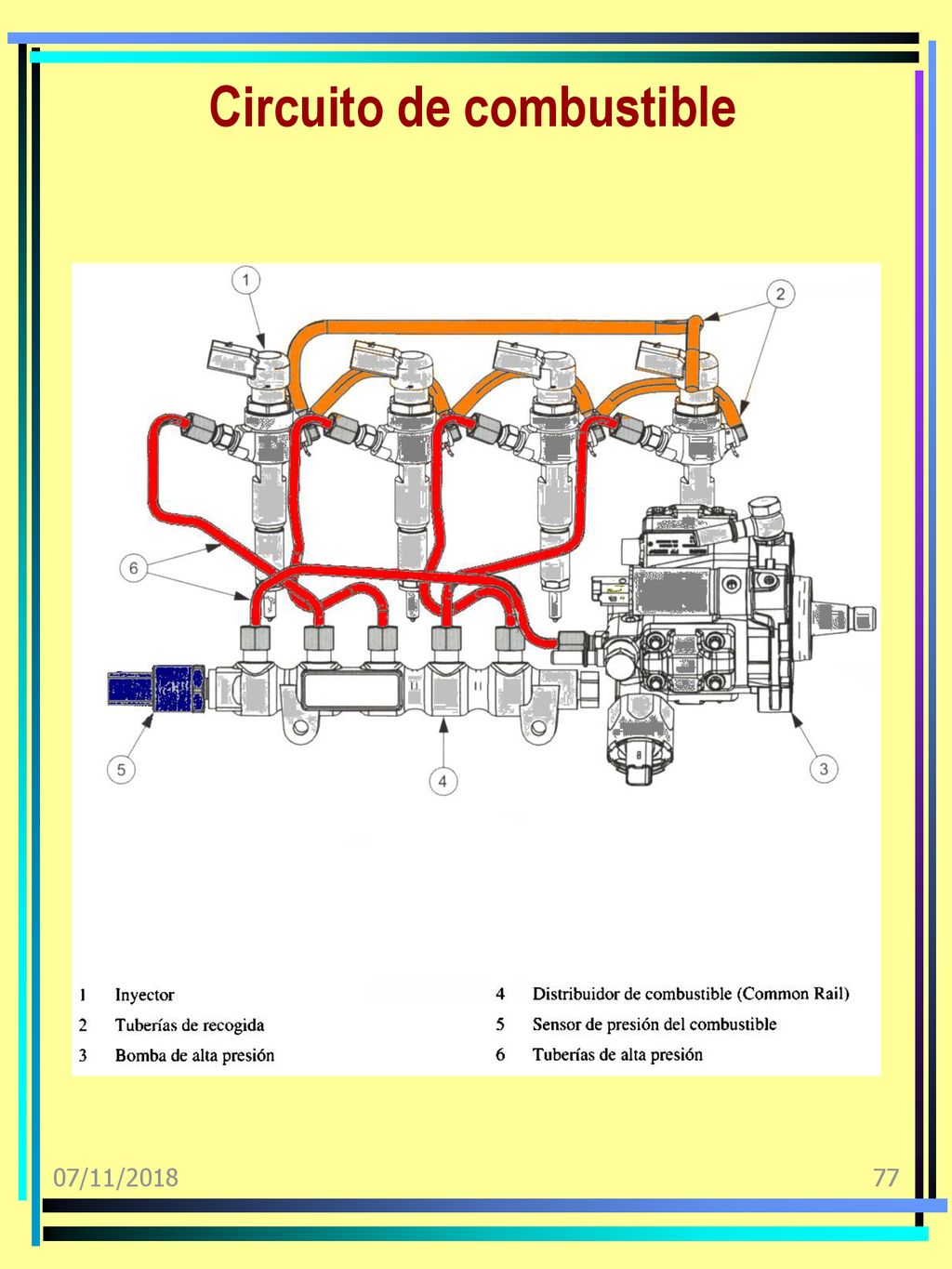

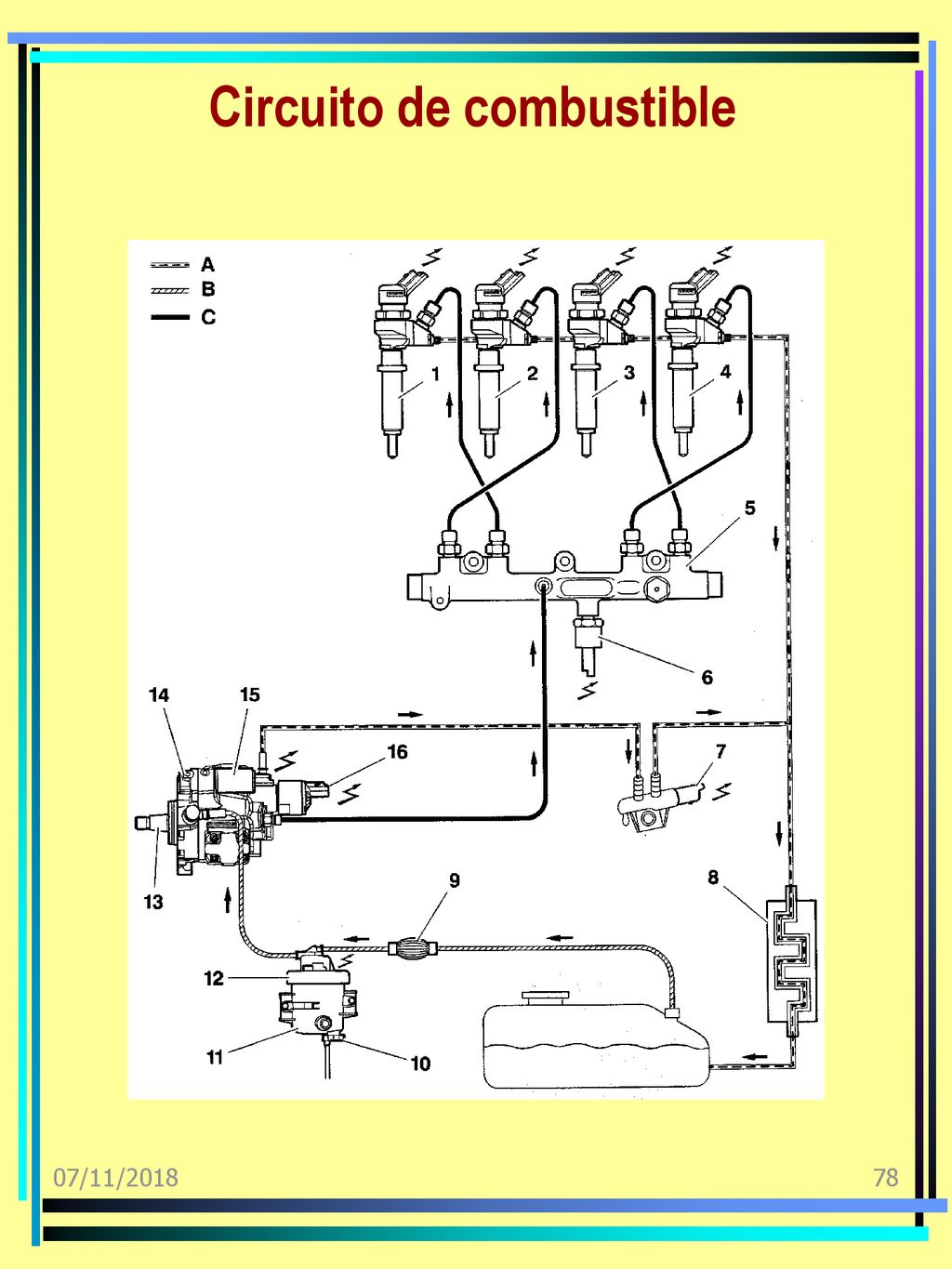

77 Circuito de combustible
07/11/2018

78 Circuito de combustible
07/11/2018

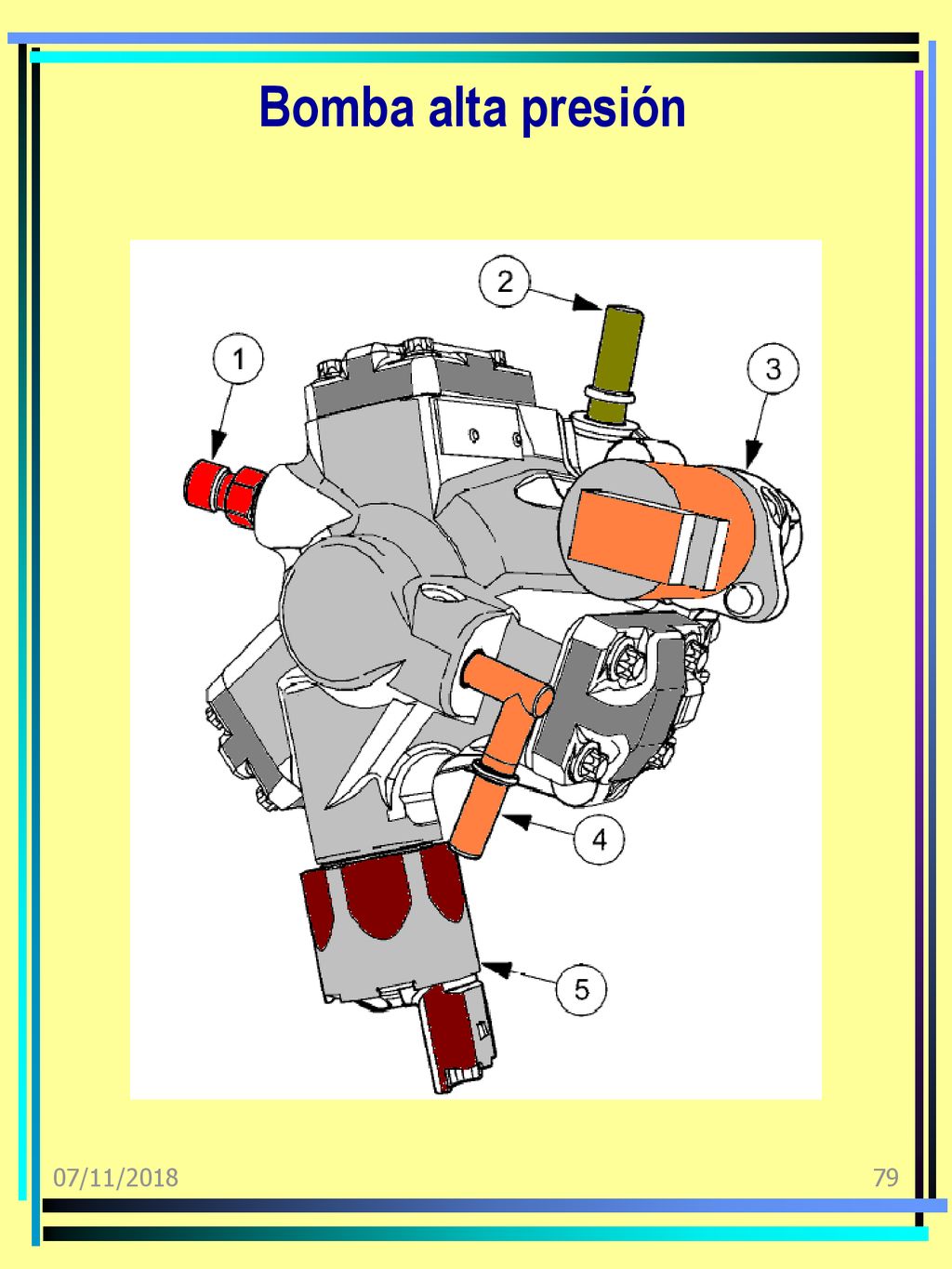

79 Bomba alta presión 07/11/2018

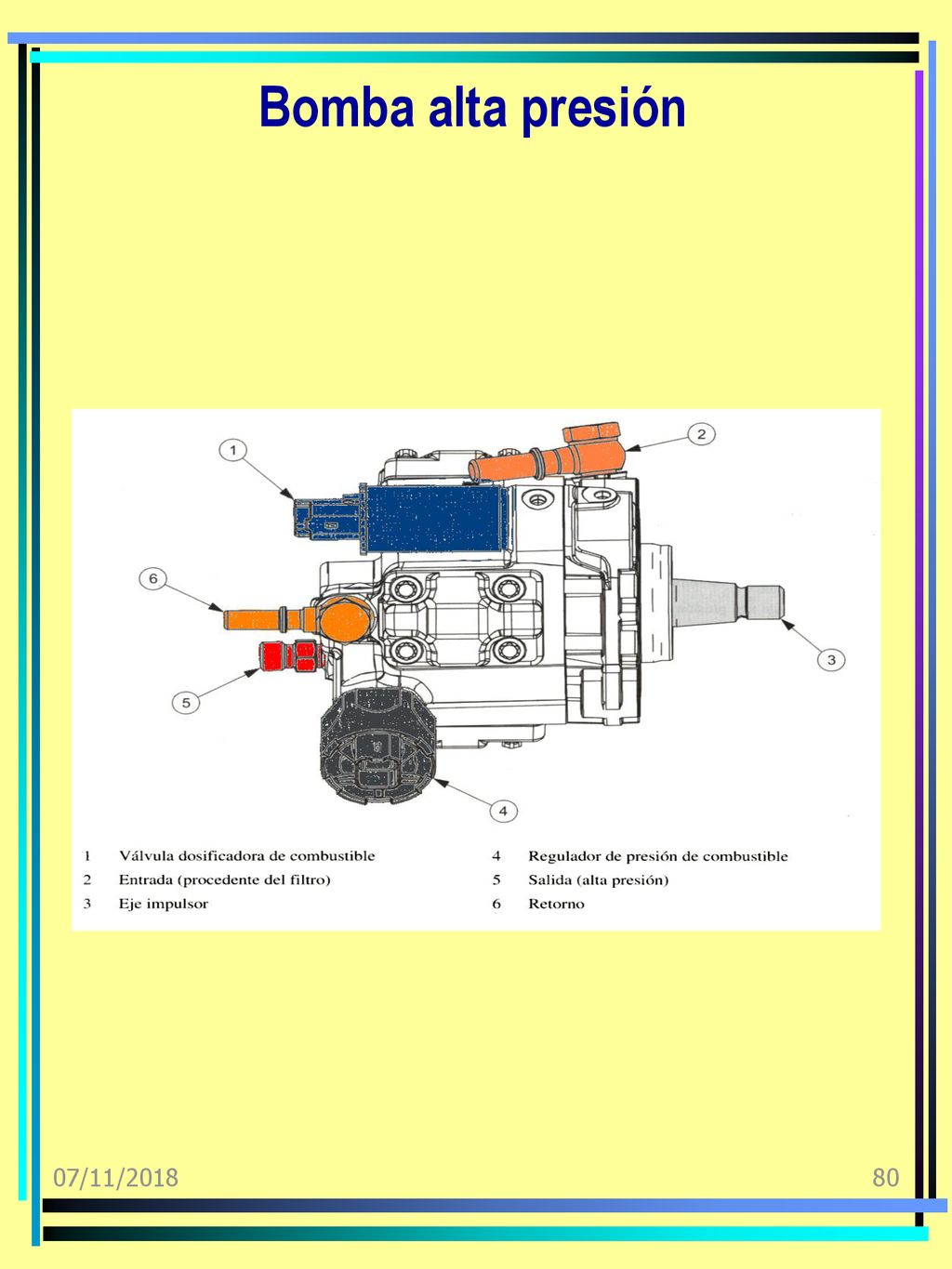

80 Bomba alta presión 07/11/2018

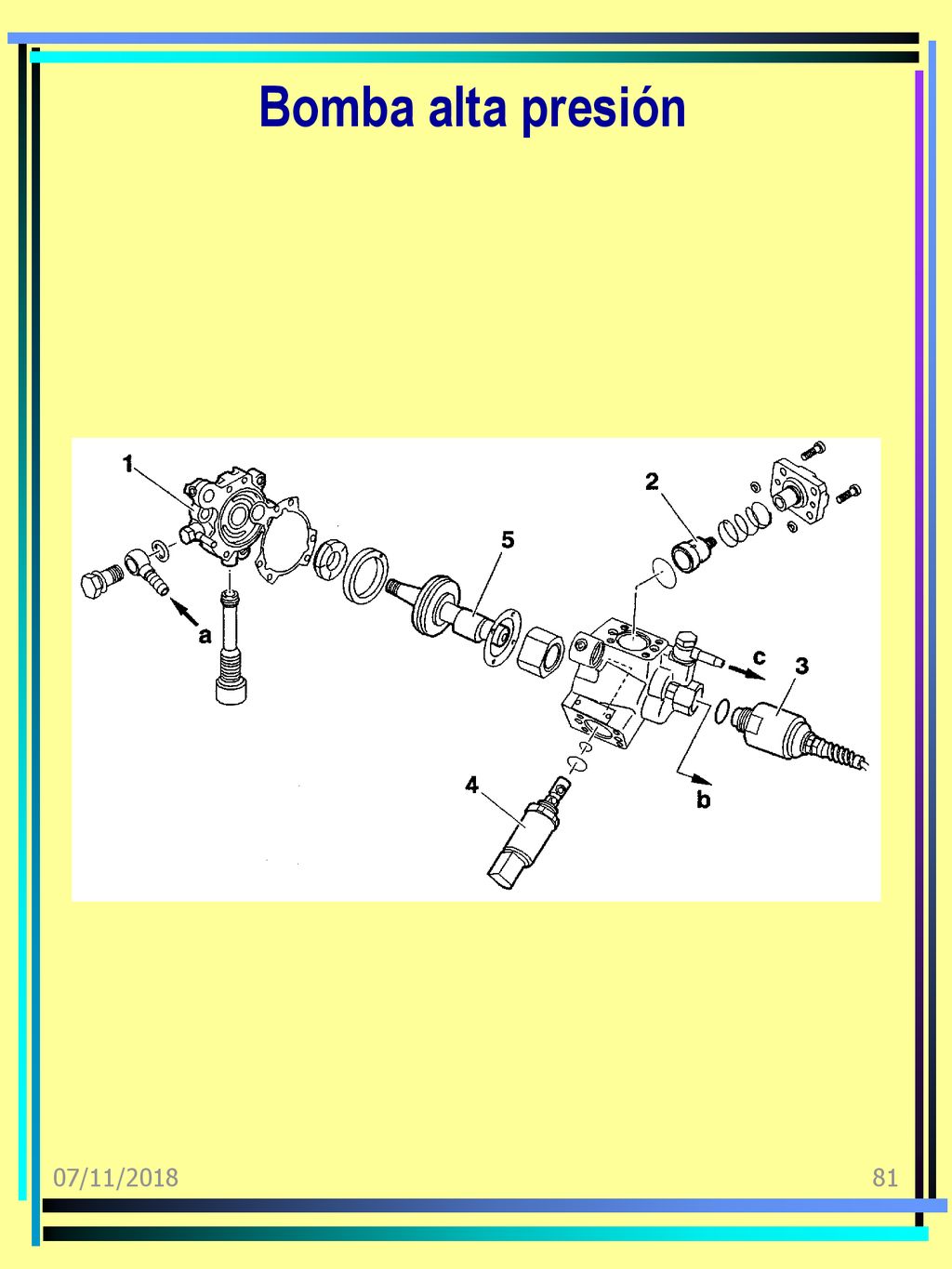

81 Bomba alta presión 07/11/2018

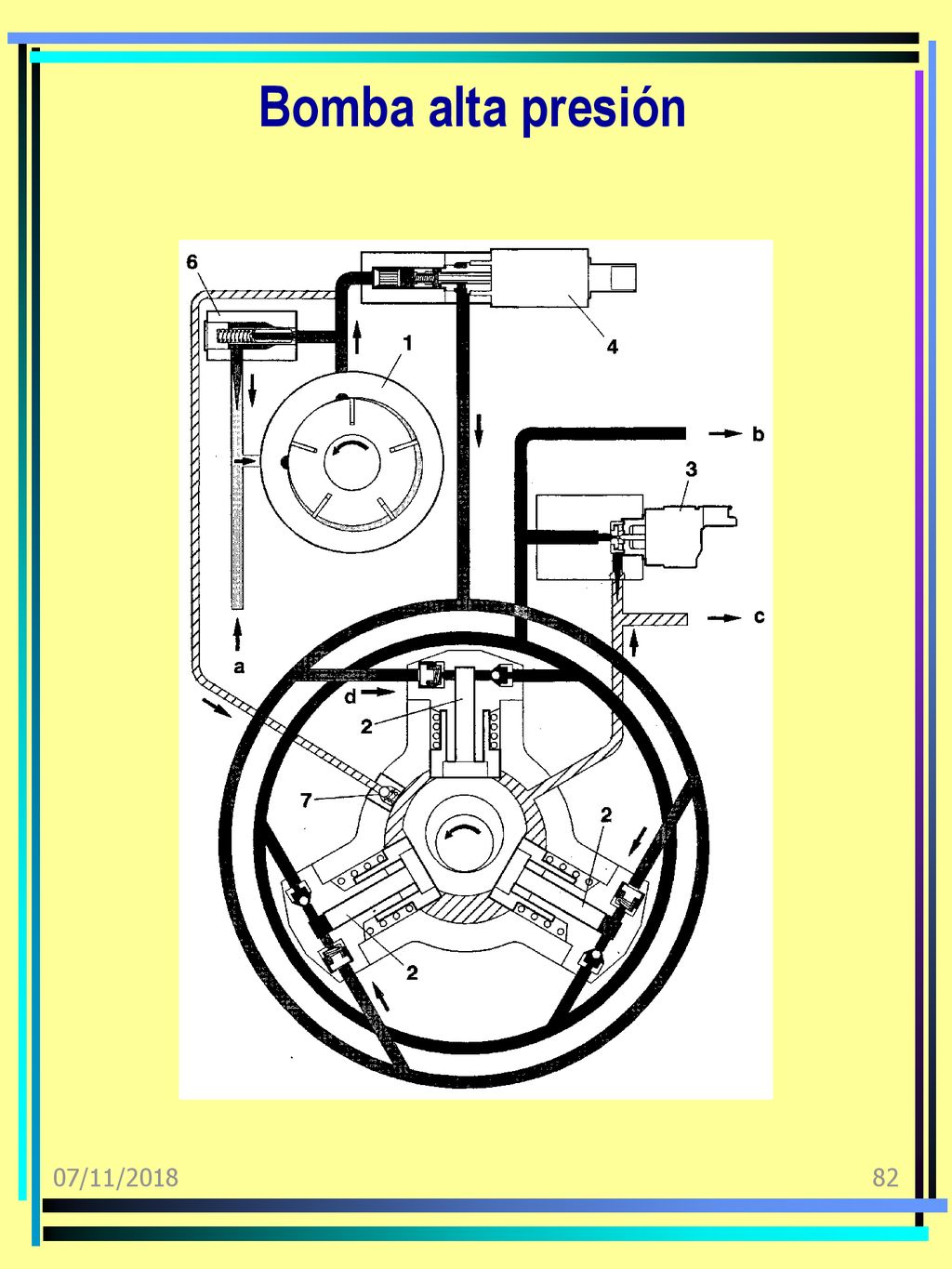

82 Bomba alta presión 07/11/2018

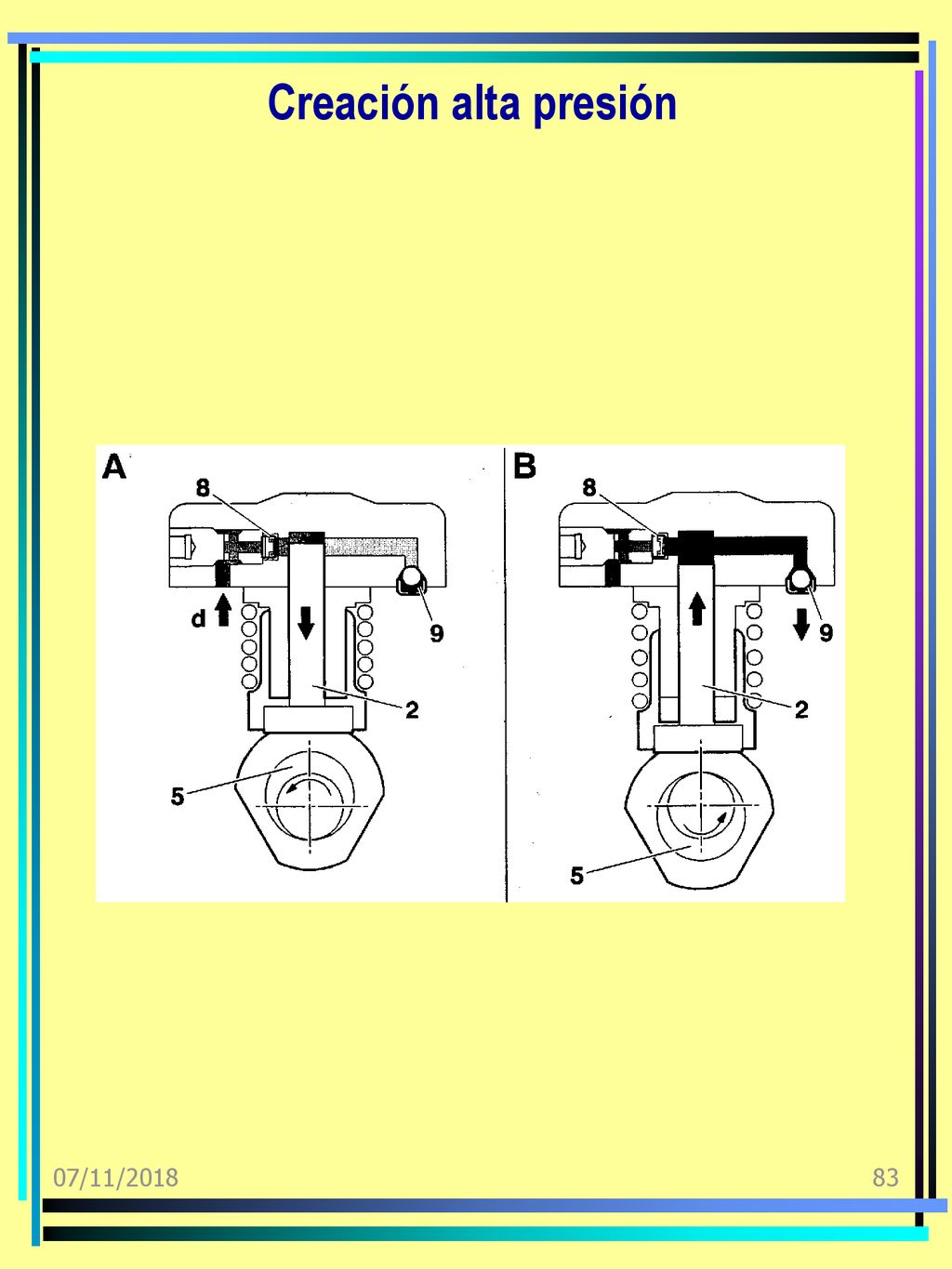

83 Creación alta presión 07/11/2018

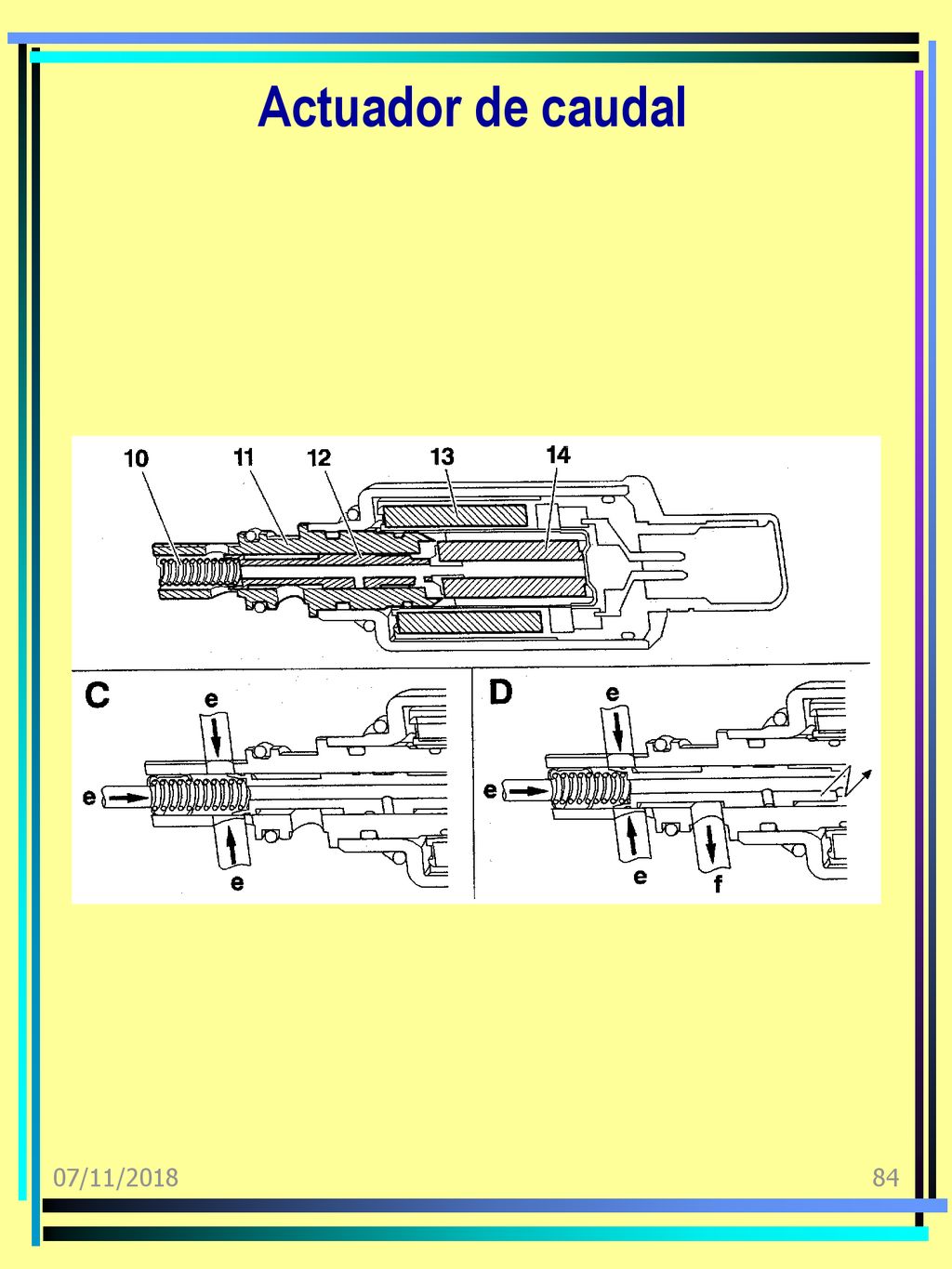

84 Actuador de caudal 07/11/2018

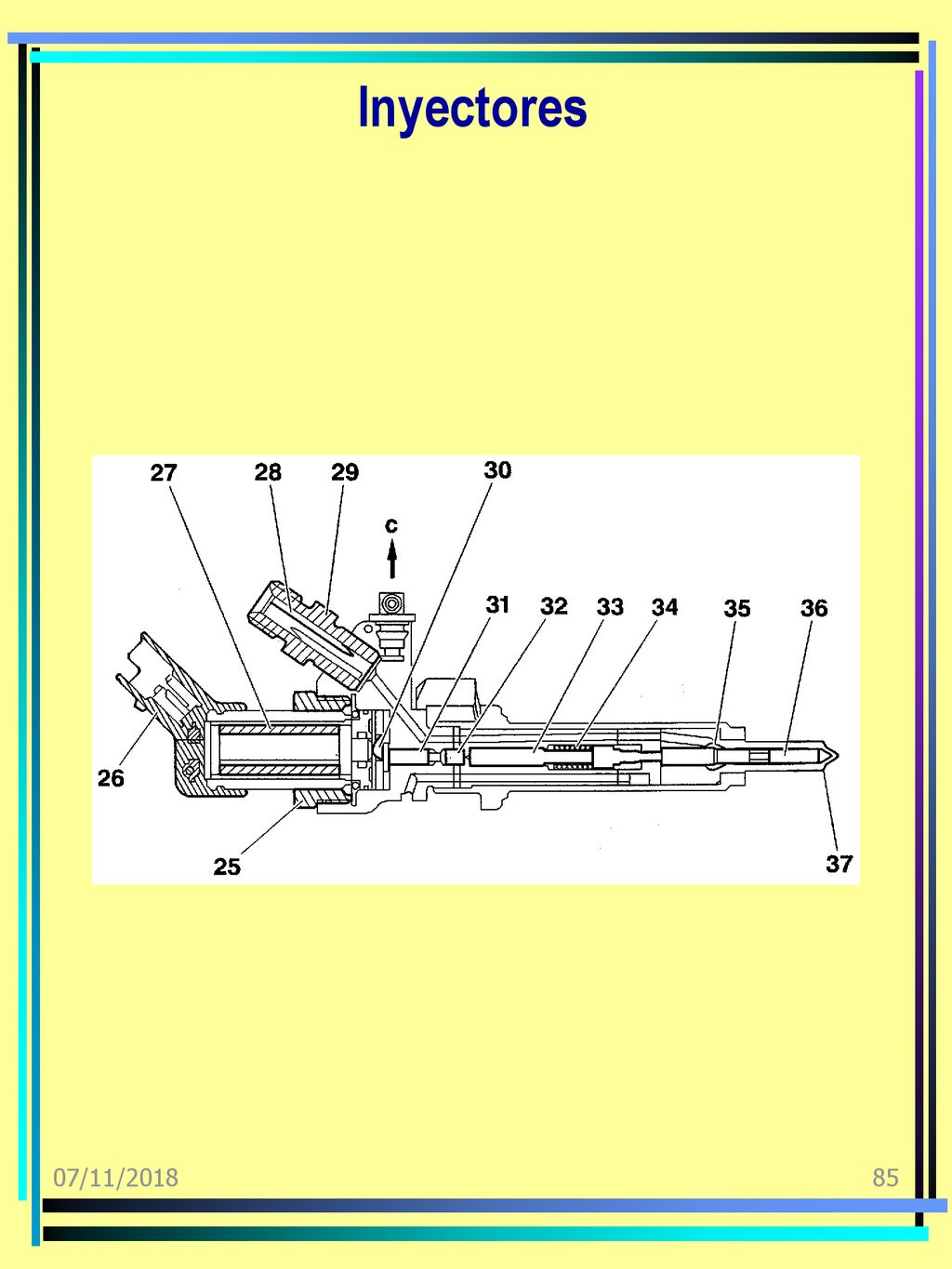

85 Inyectores 07/11/2018

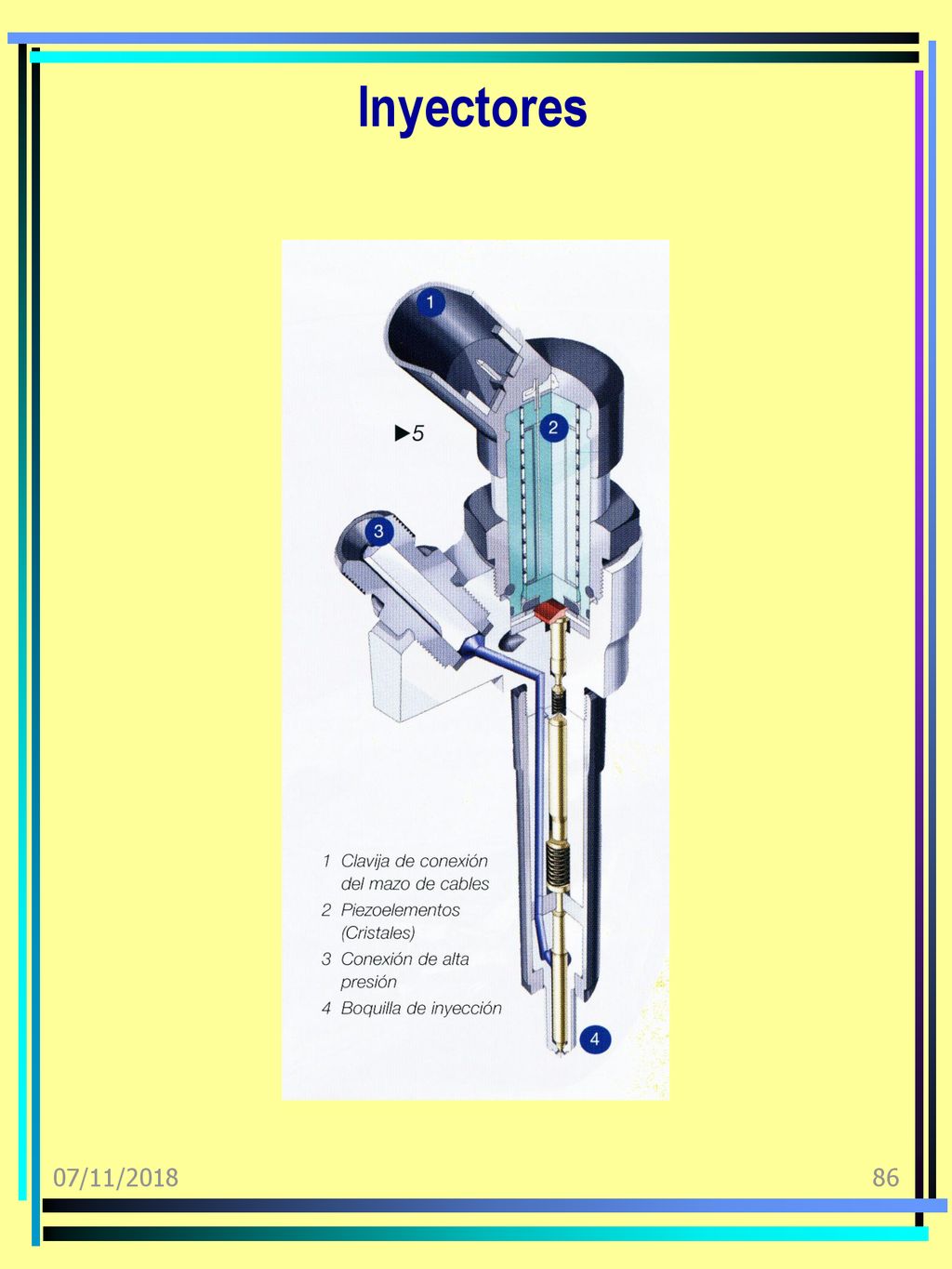

86 Inyectores 07/11/2018

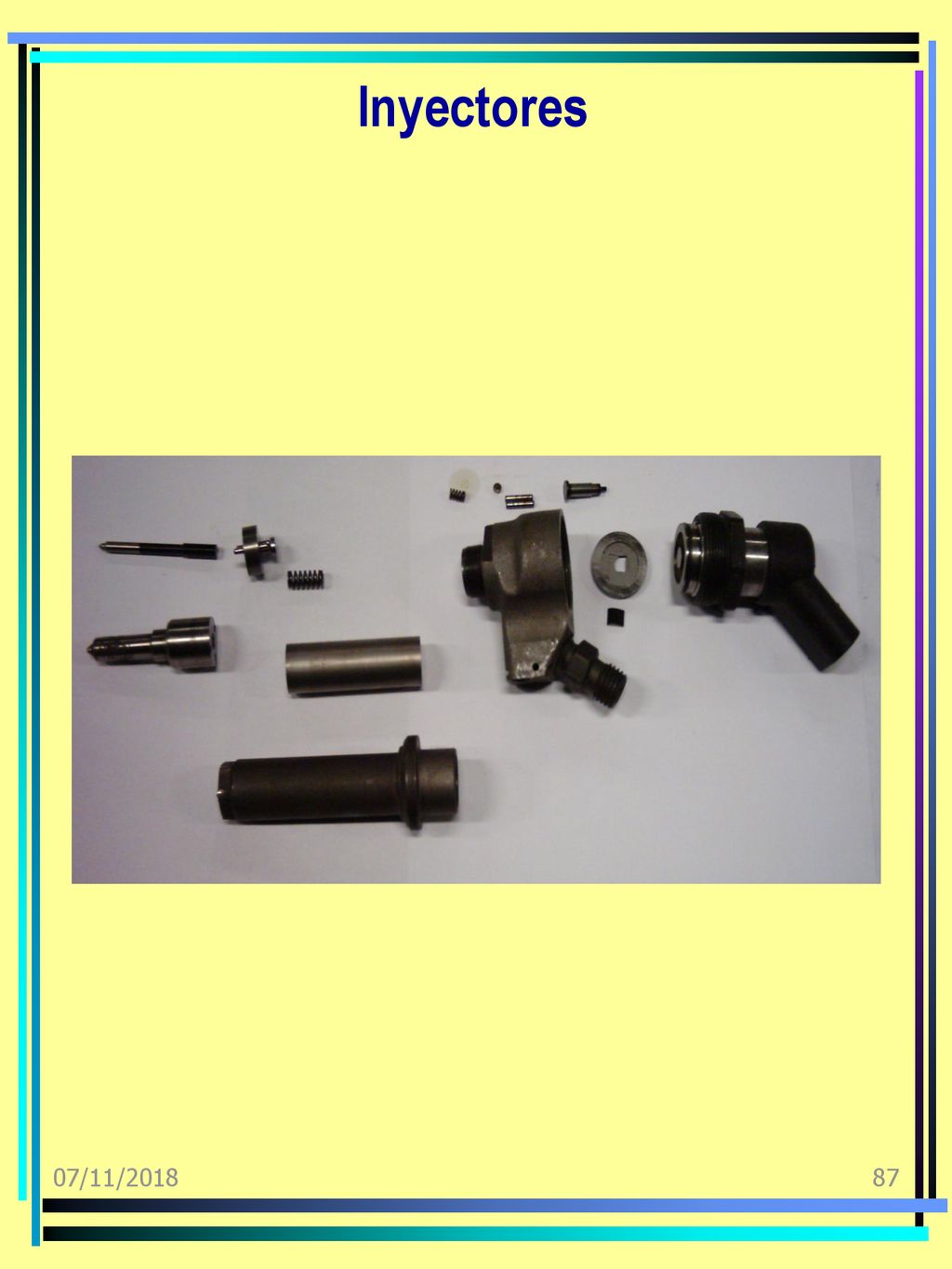

87 Inyectores 07/11/2018

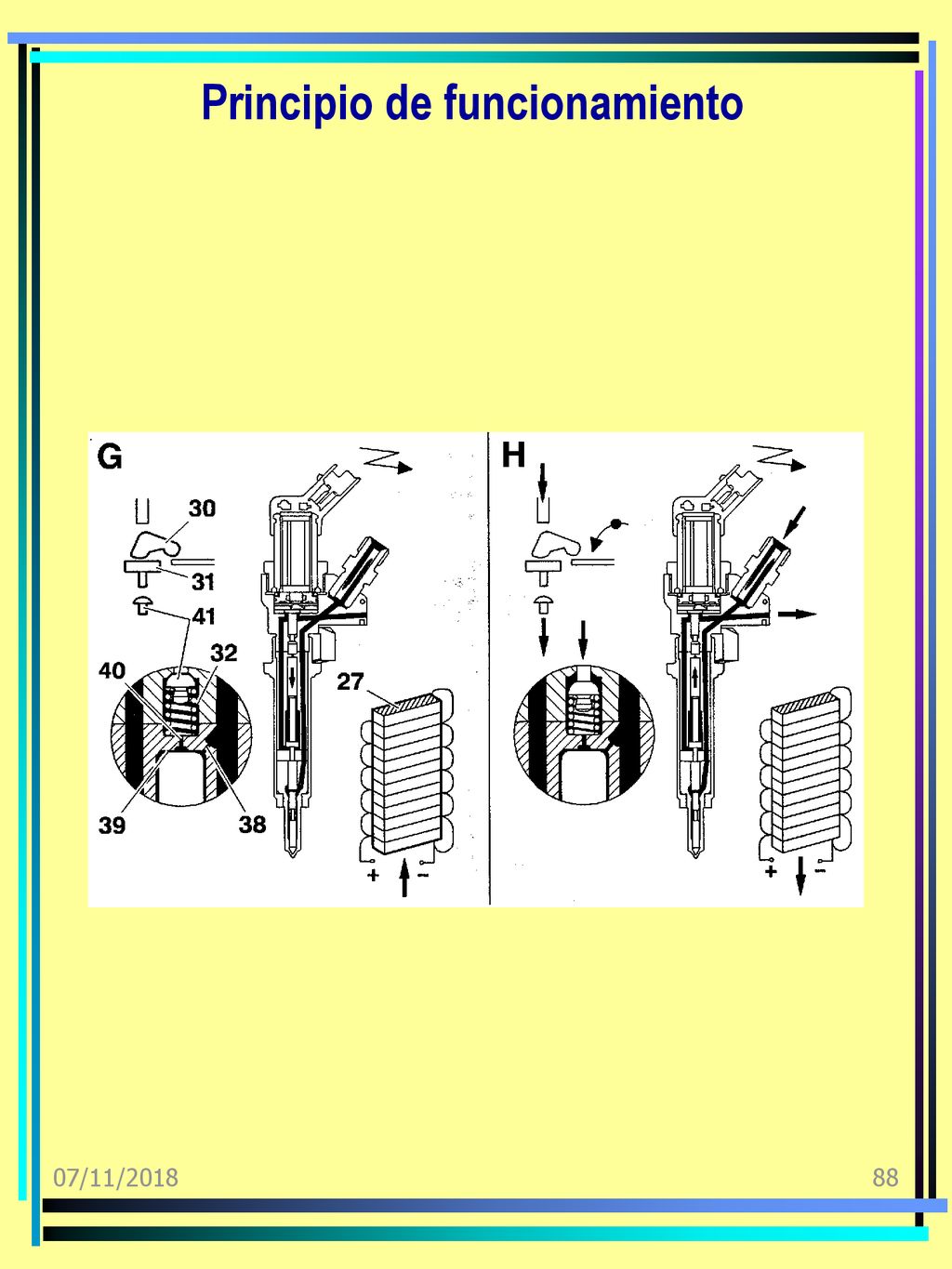

88 Principio de funcionamiento
07/11/2018

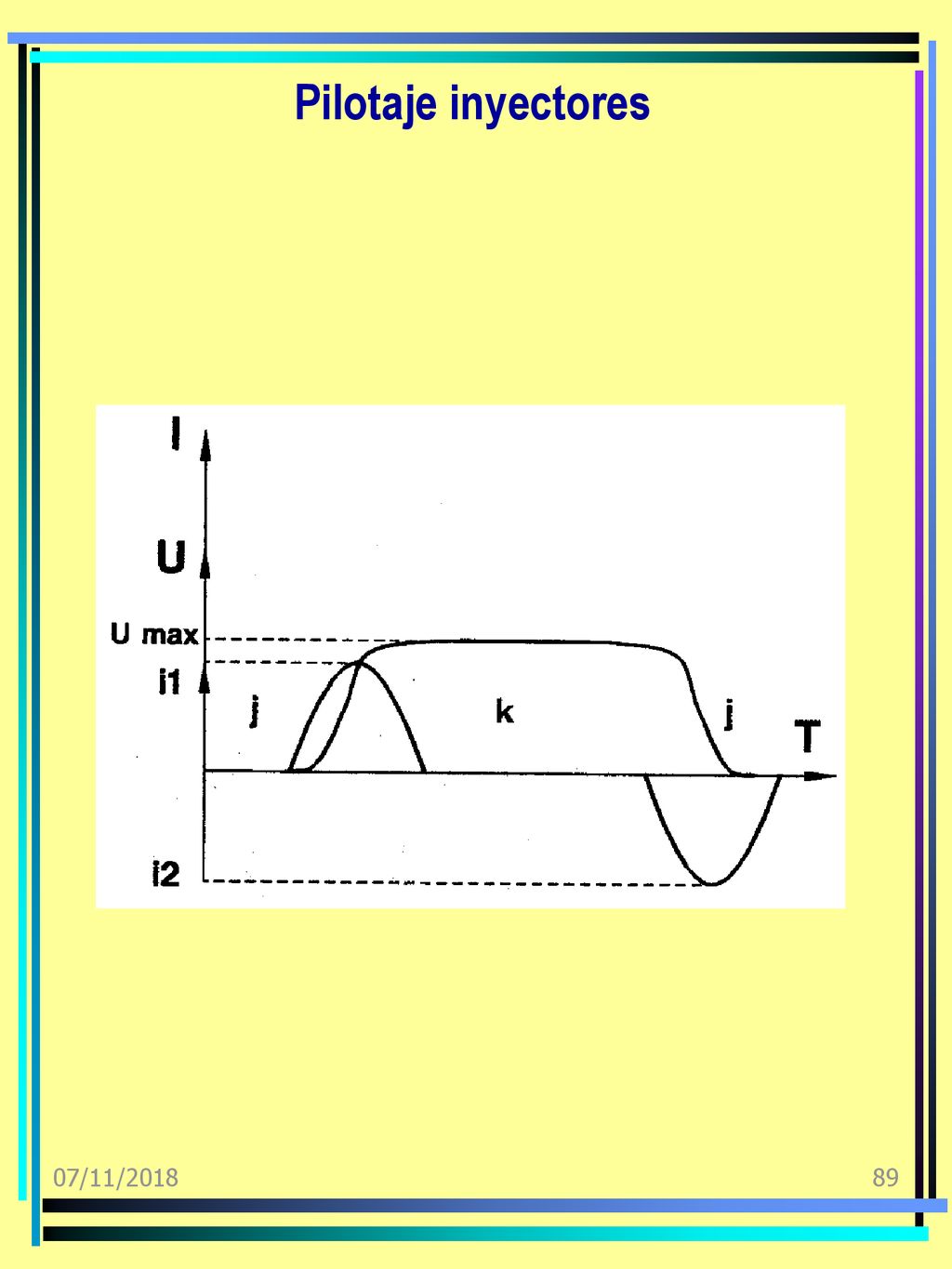

89 Pilotaje inyectores 07/11/2018

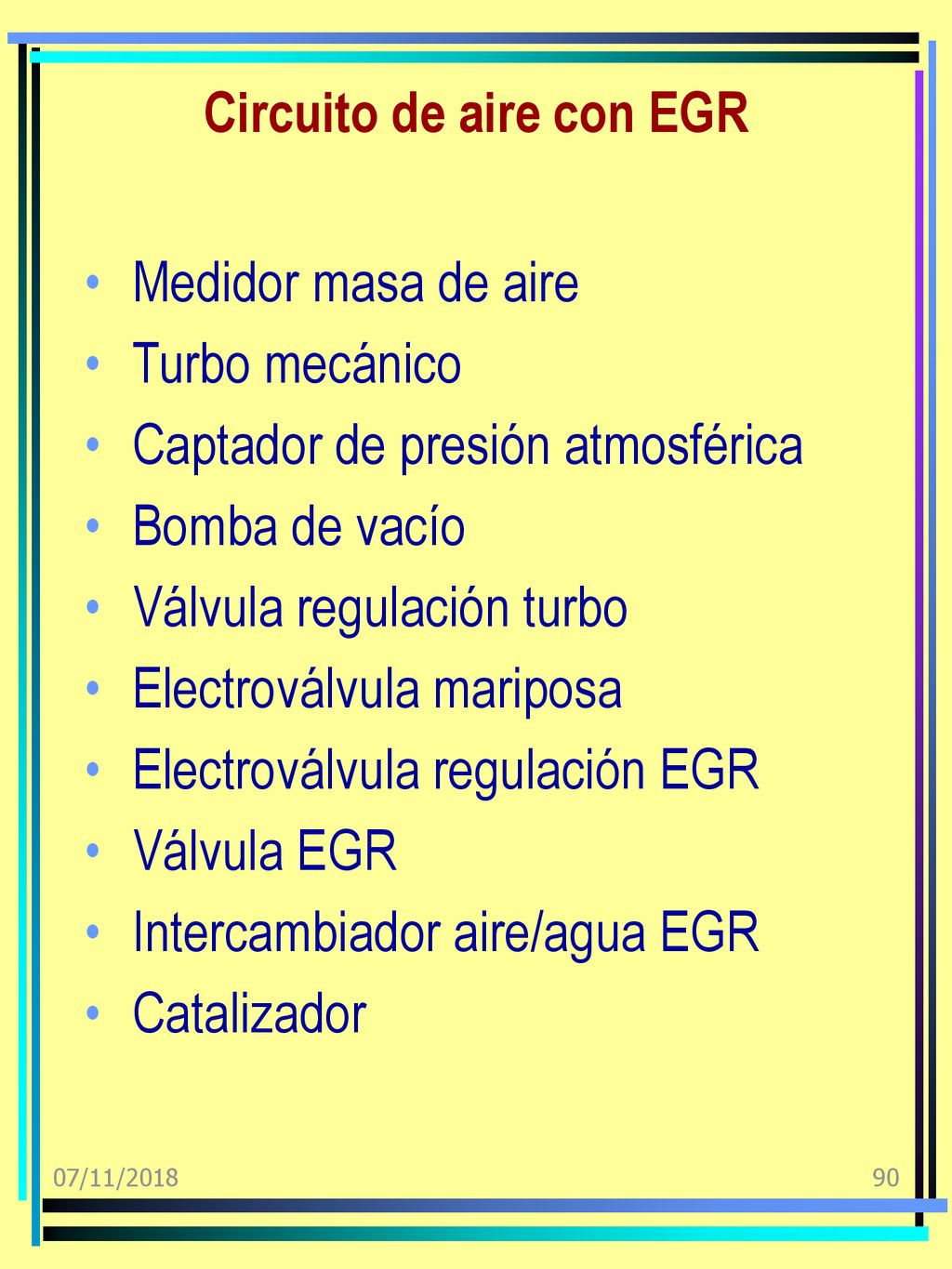

90 Circuito de aire con EGR
Medidor masa de aire Turbo mecánico Captador de presión atmosférica Bomba de vacío Válvula regulación turbo Electroválvula mariposa Electroválvula regulación EGR Válvula EGR Intercambiador aire/agua EGR Catalizador 07/11/2018

91 Circuito de aire con EGR
07/11/2018

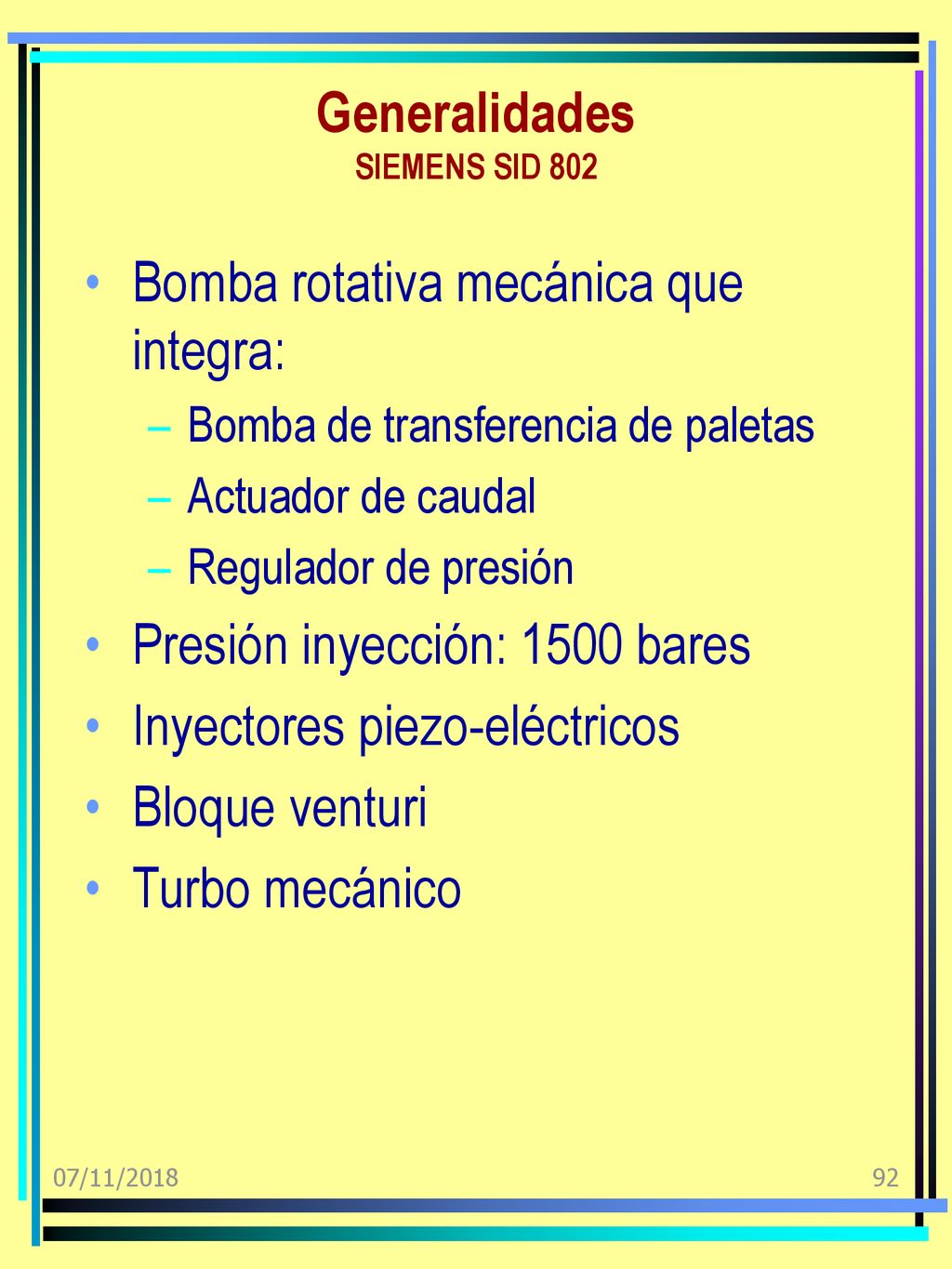

92 Generalidades SIEMENS SID 802
Bomba rotativa mecánica que integra: Bomba de transferencia de paletas Actuador de caudal Regulador de presión Presión inyección: 1500 bares Inyectores piezo-eléctricos Bloque venturi Turbo mecánico 07/11/2018

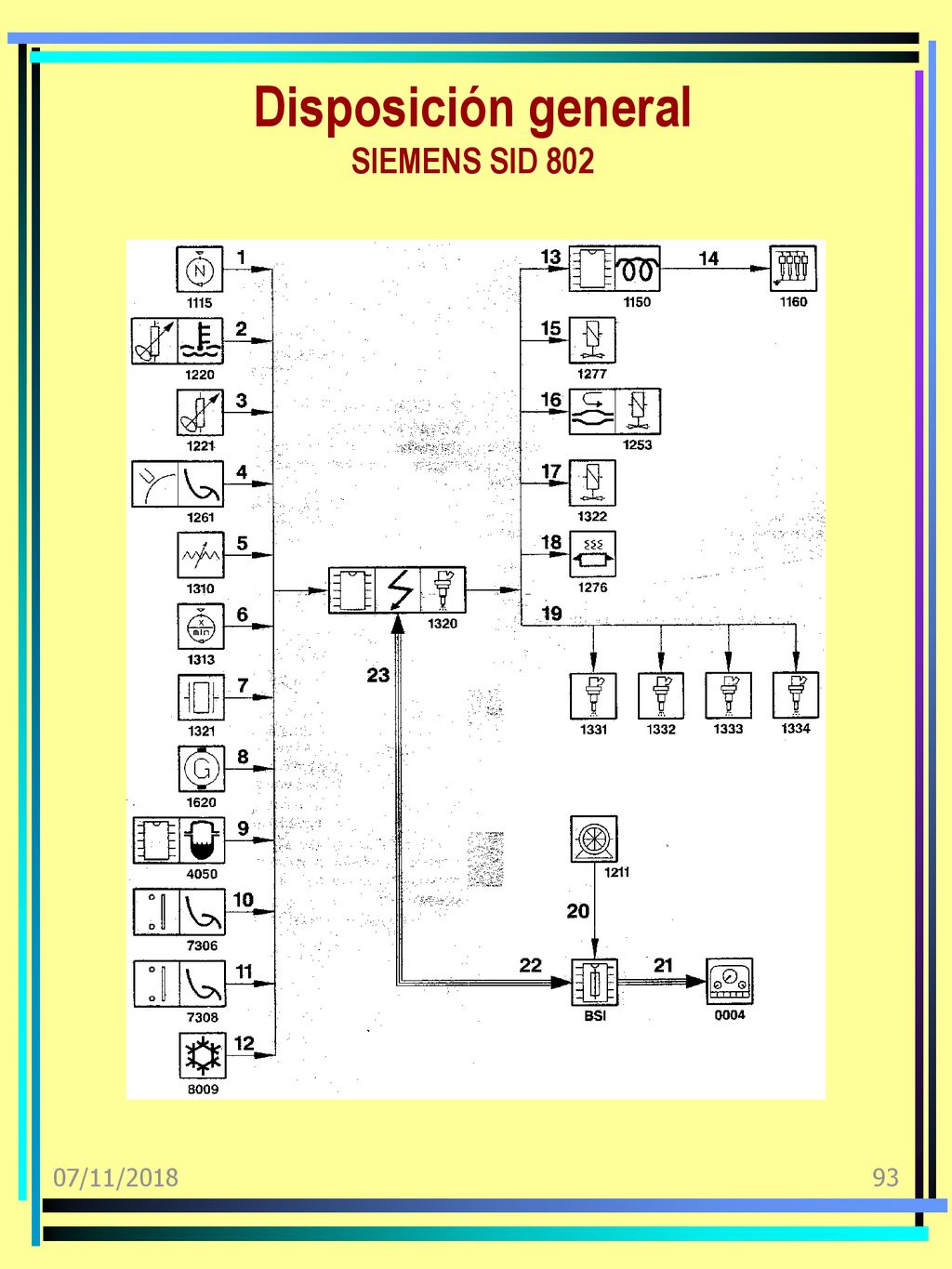

93 Disposición general SIEMENS SID 802
07/11/2018

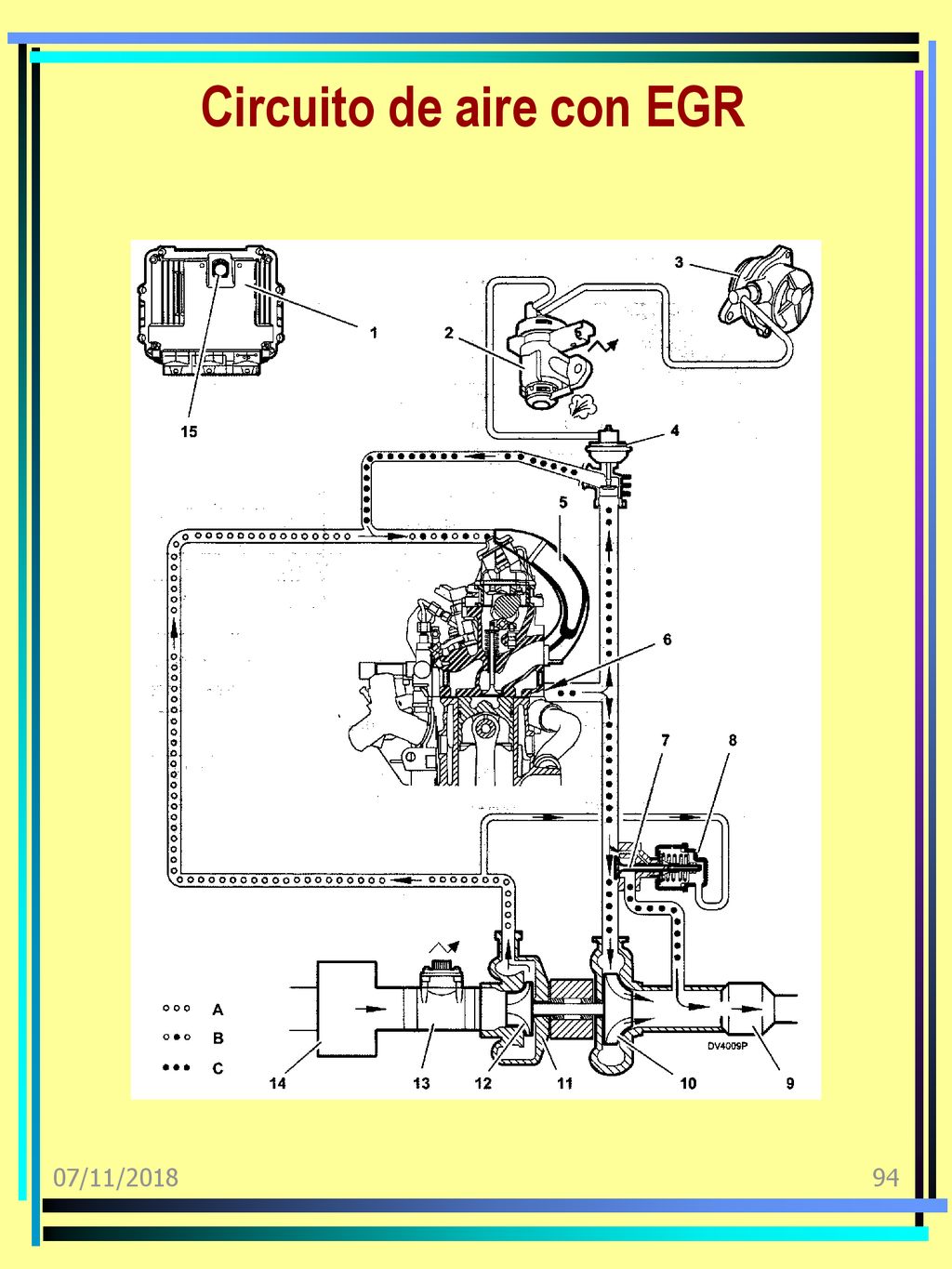

94 Circuito de aire con EGR
07/11/2018

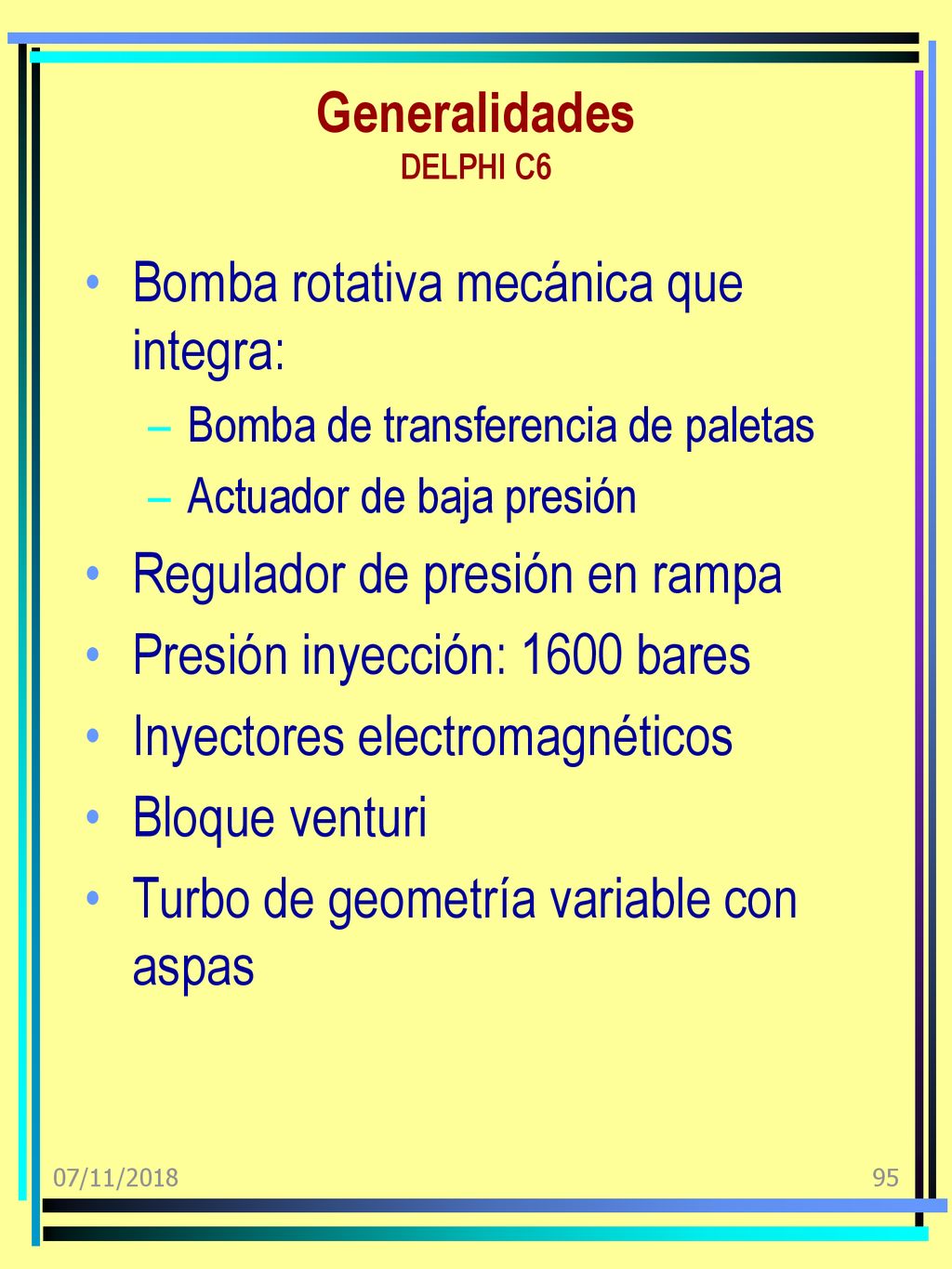

95 Generalidades DELPHI C6
Bomba rotativa mecánica que integra: Bomba de transferencia de paletas Actuador de baja presión Regulador de presión en rampa Presión inyección: 1600 bares Inyectores electromagnéticos Bloque venturi Turbo de geometría variable con aspas 07/11/2018

96 Disposición general DELPHI C6
07/11/2018

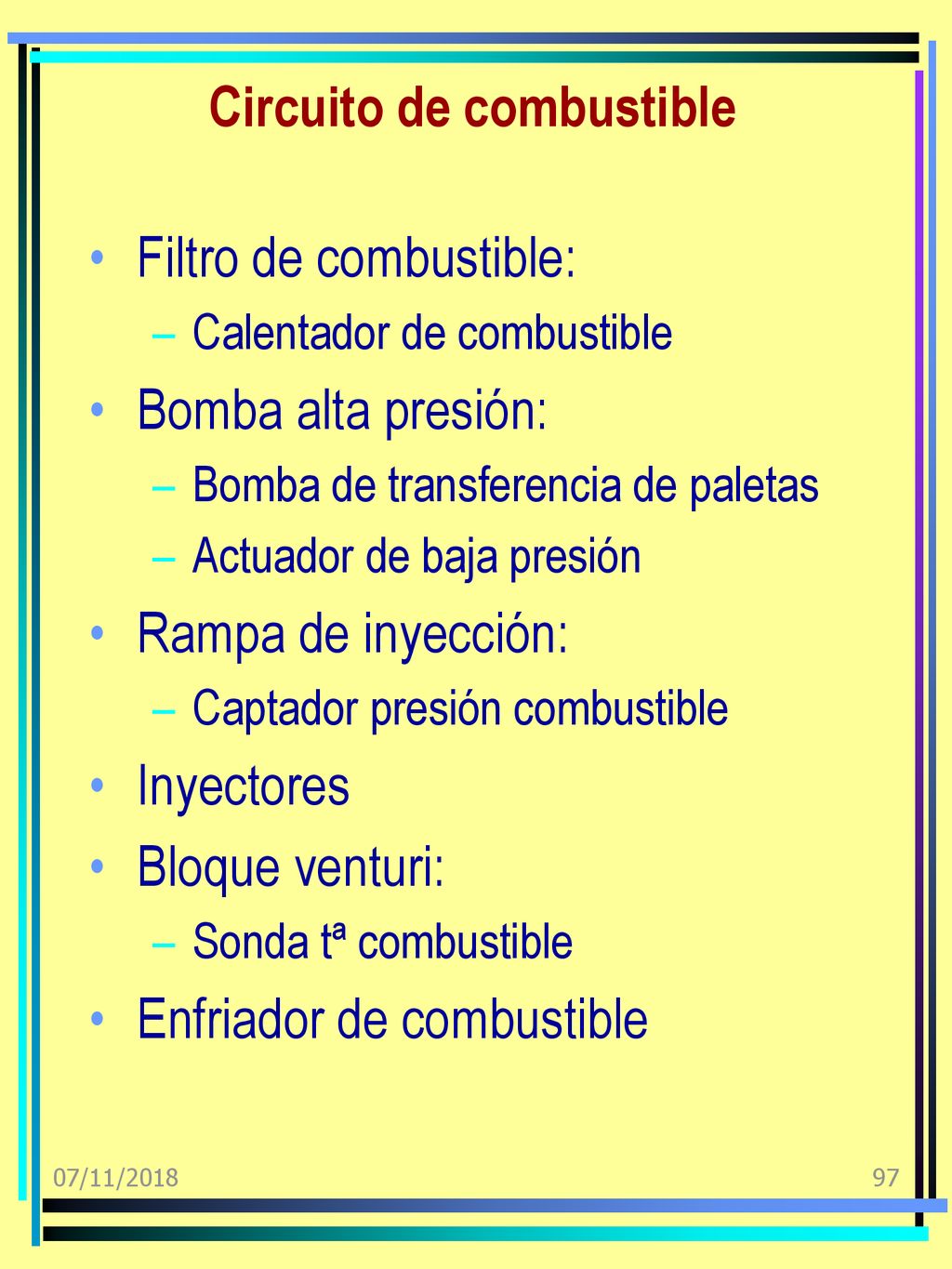

97 Circuito de combustible
Filtro de combustible: Calentador de combustible Bomba alta presión: Bomba de transferencia de paletas Actuador de baja presión Rampa de inyección: Captador presión combustible Inyectores Bloque venturi: Sonda tª combustible Enfriador de combustible 07/11/2018

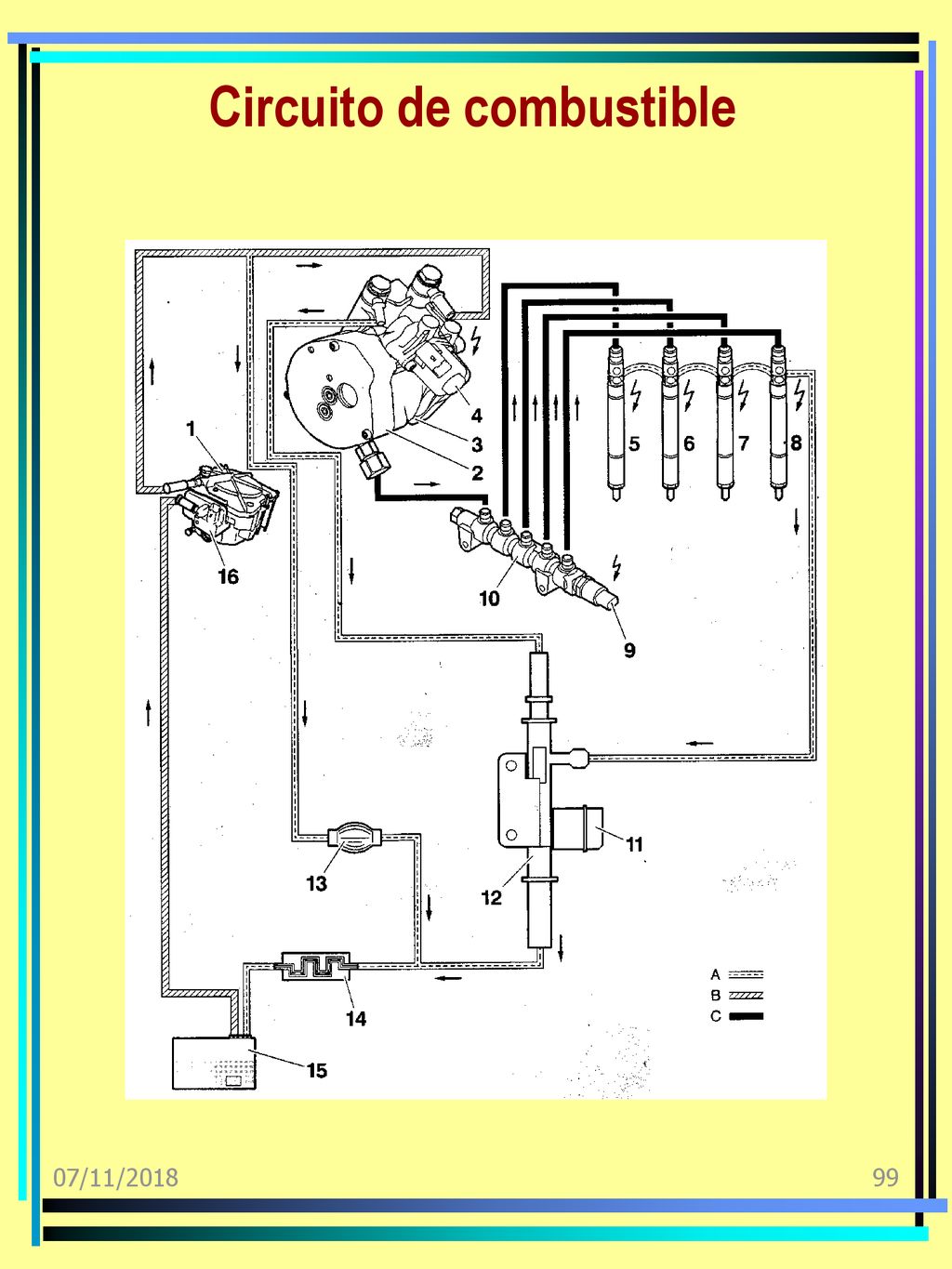

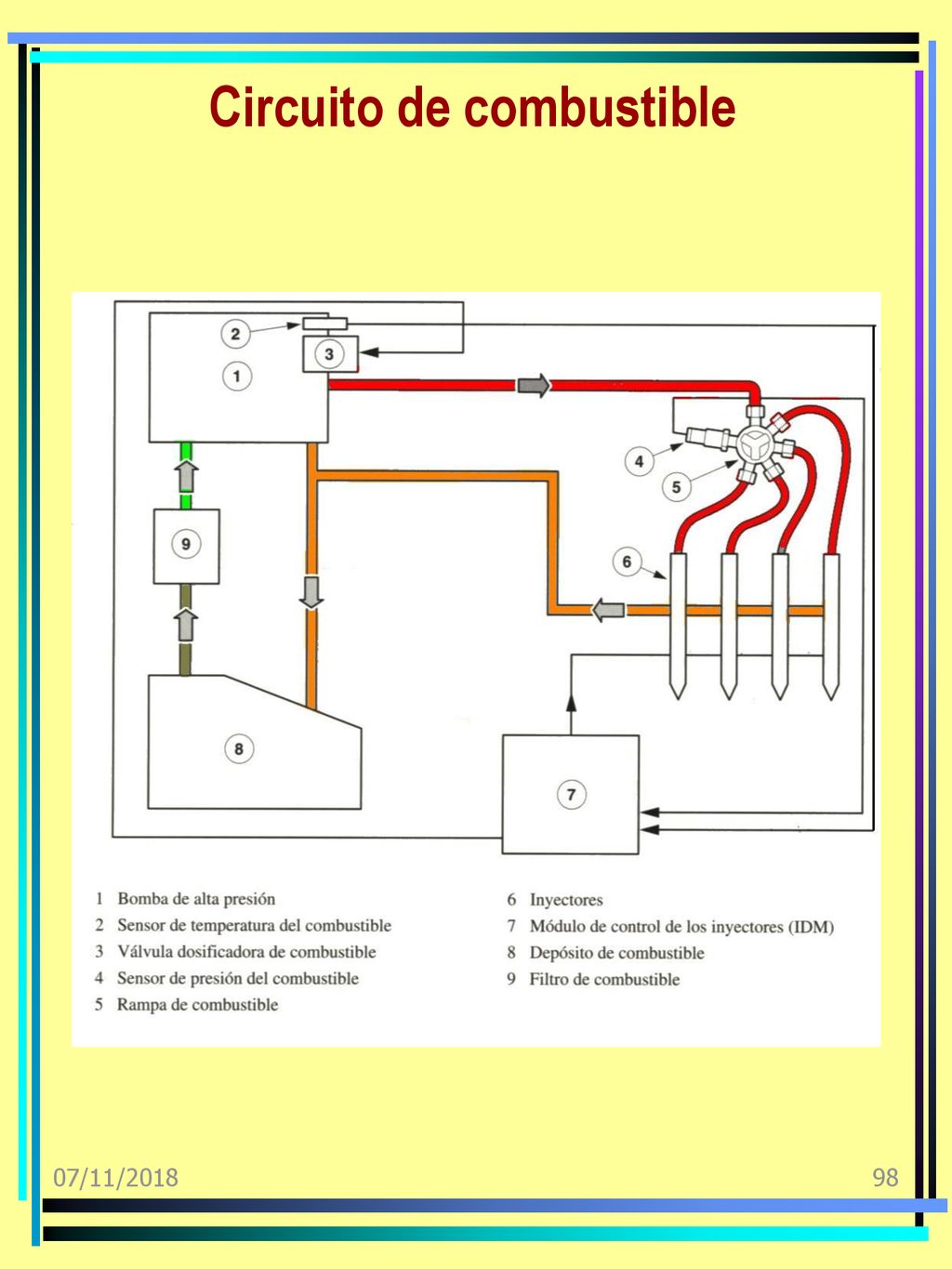

98 Circuito de combustible
07/11/2018

99 Circuito de combustible
07/11/2018

100 Bomba alta presión 07/11/2018

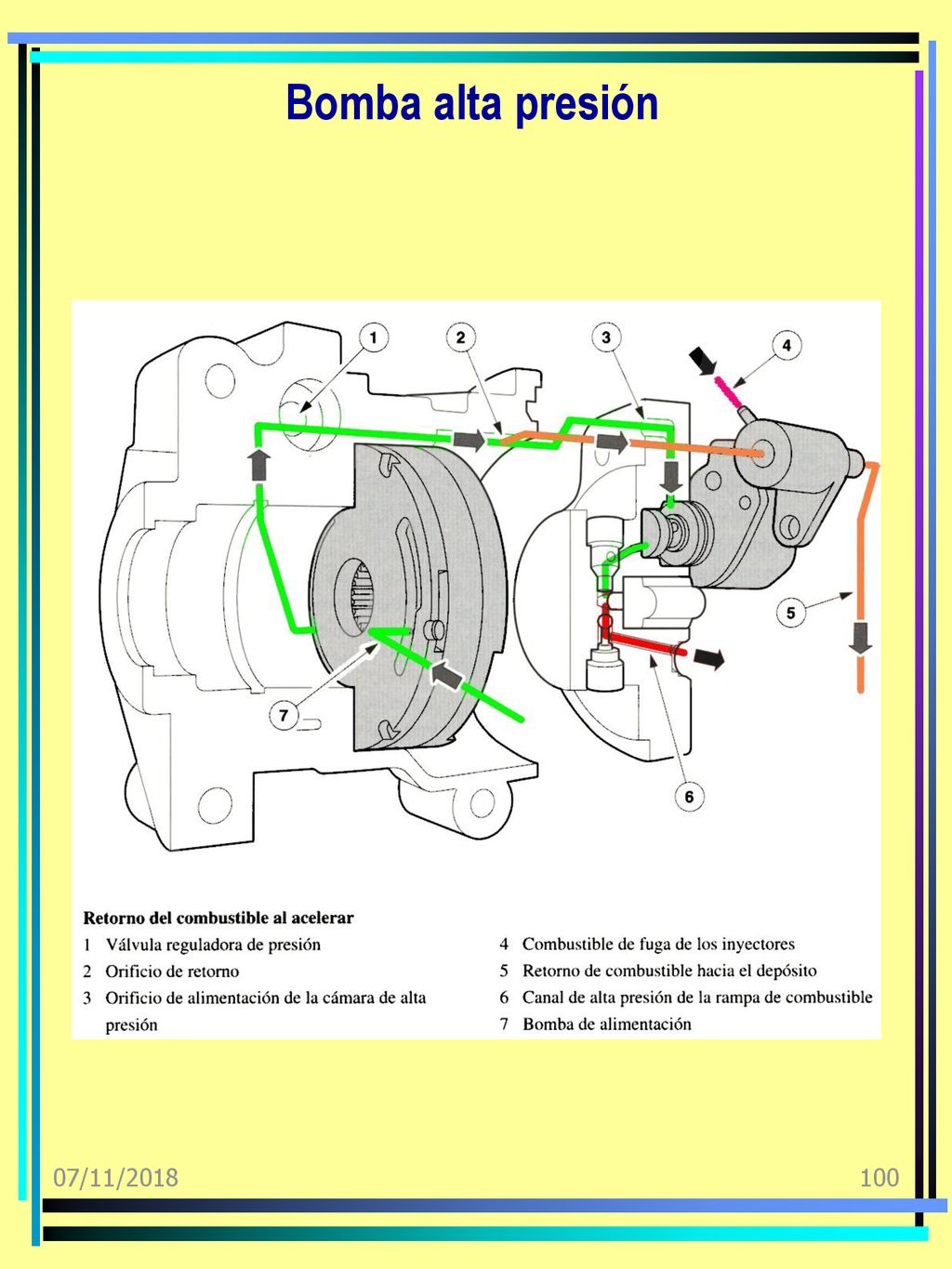

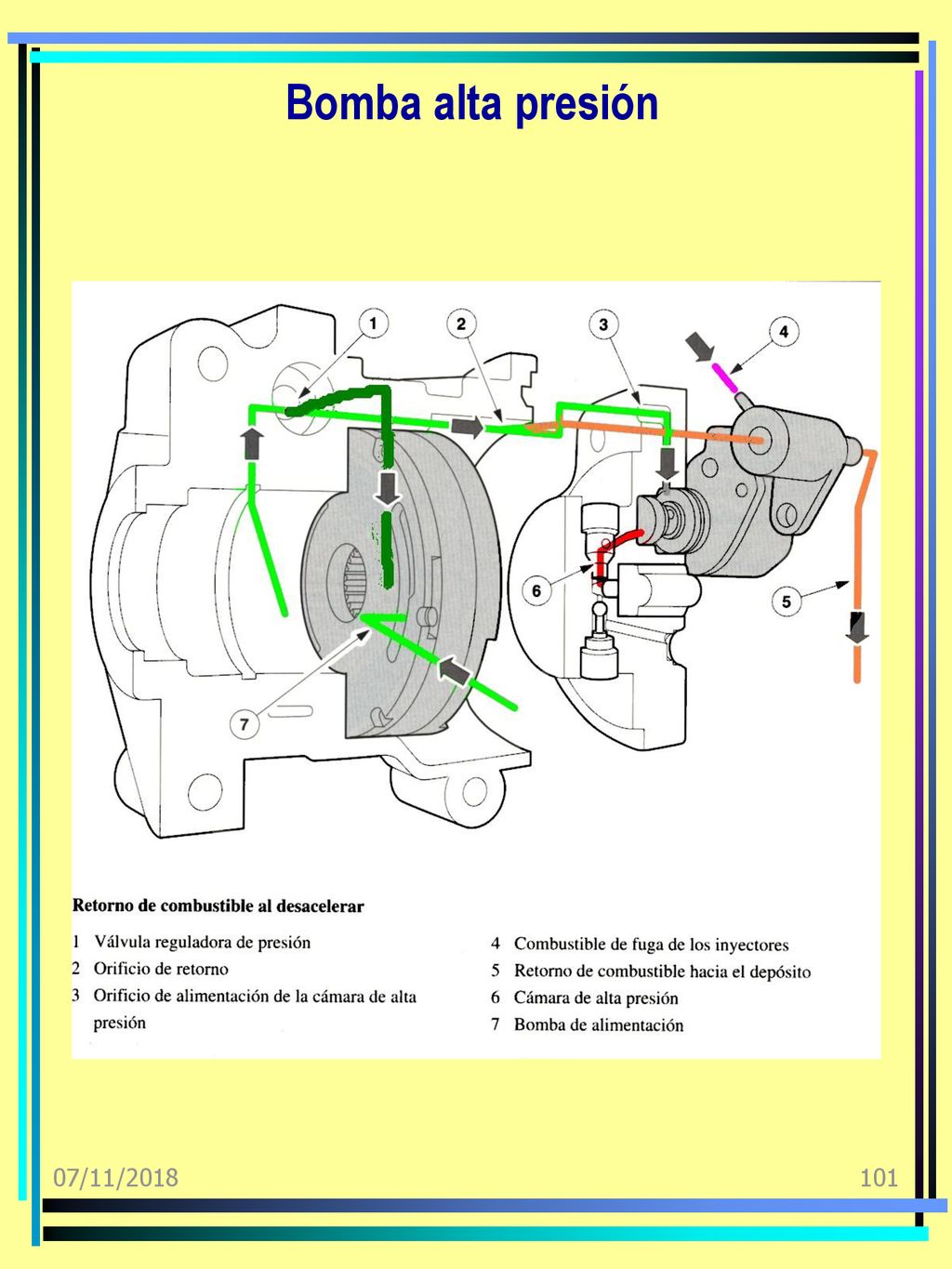

101 Bomba alta presión 07/11/2018

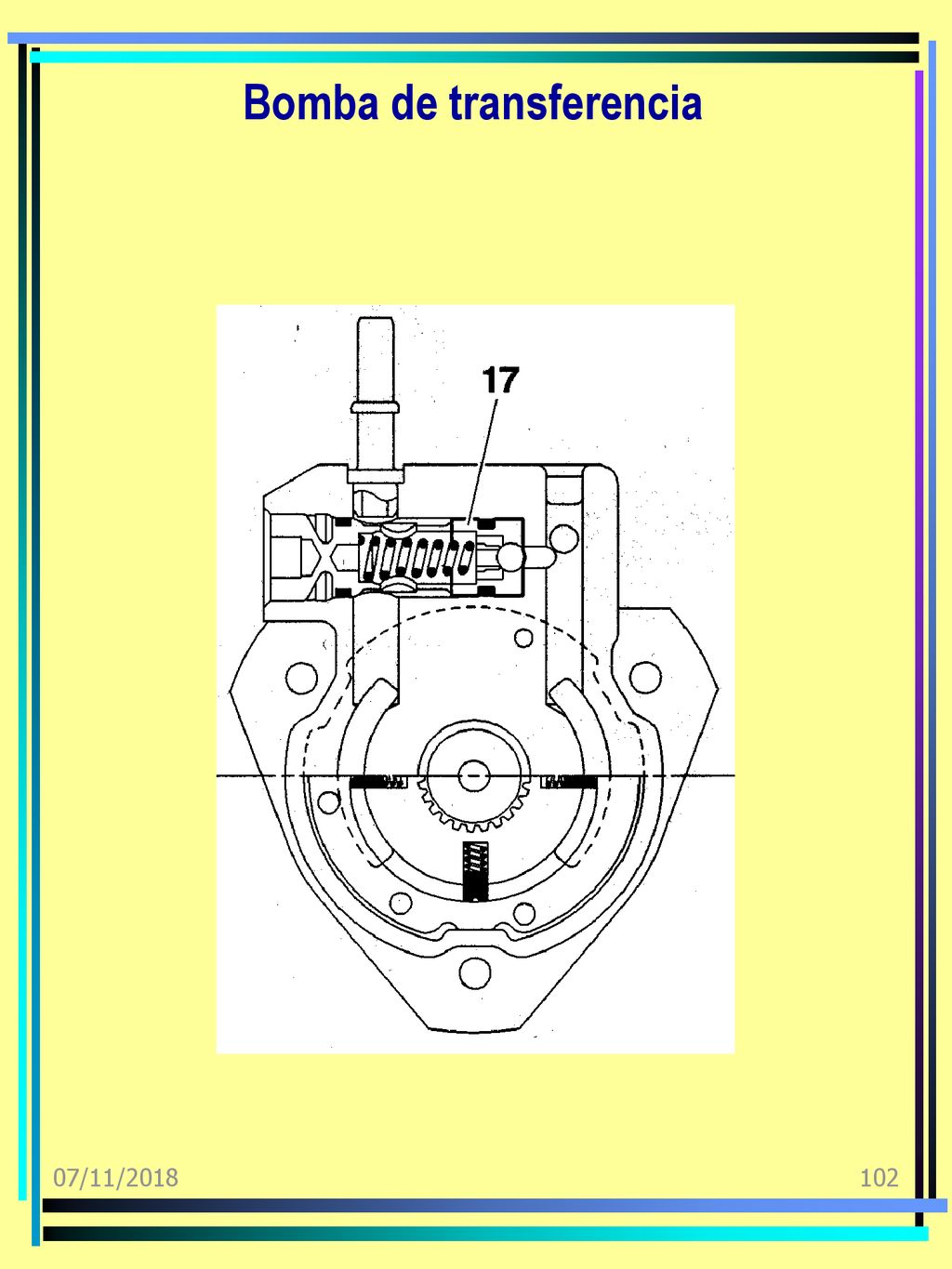

102 Bomba de transferencia
07/11/2018

103 Bomba de transferencia
07/11/2018

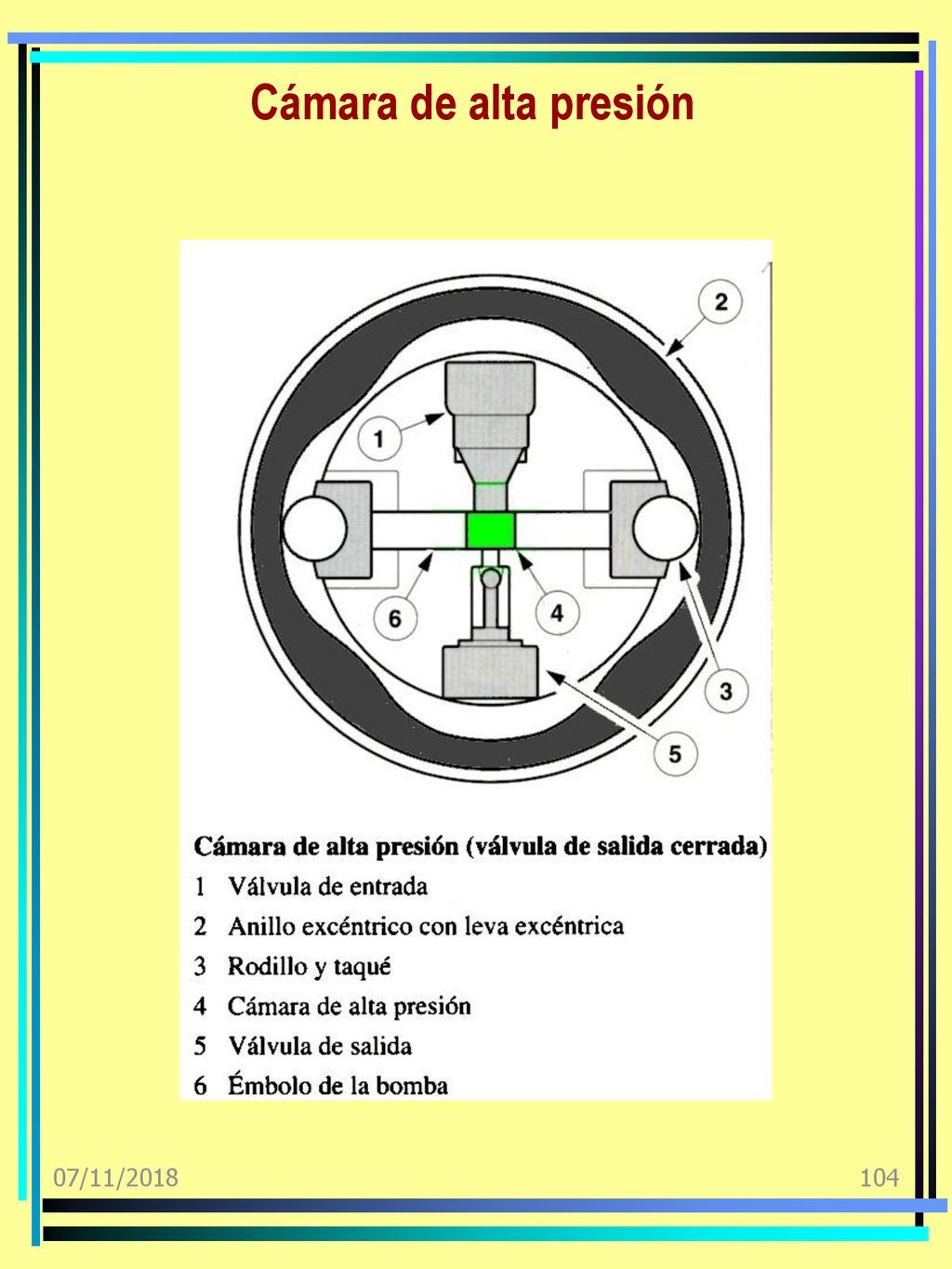

104 Cámara de alta presión 07/11/2018

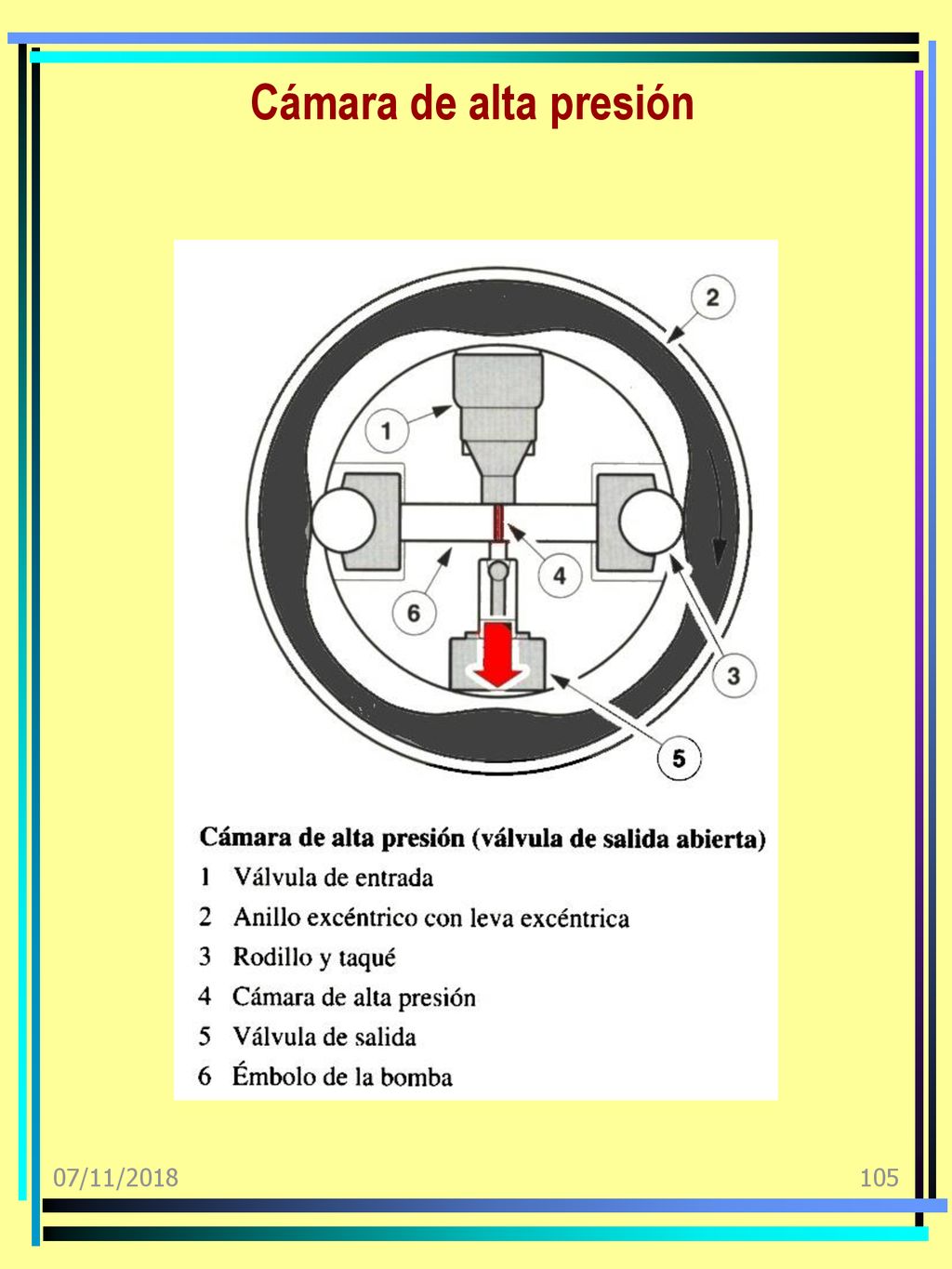

105 Cámara de alta presión 07/11/2018

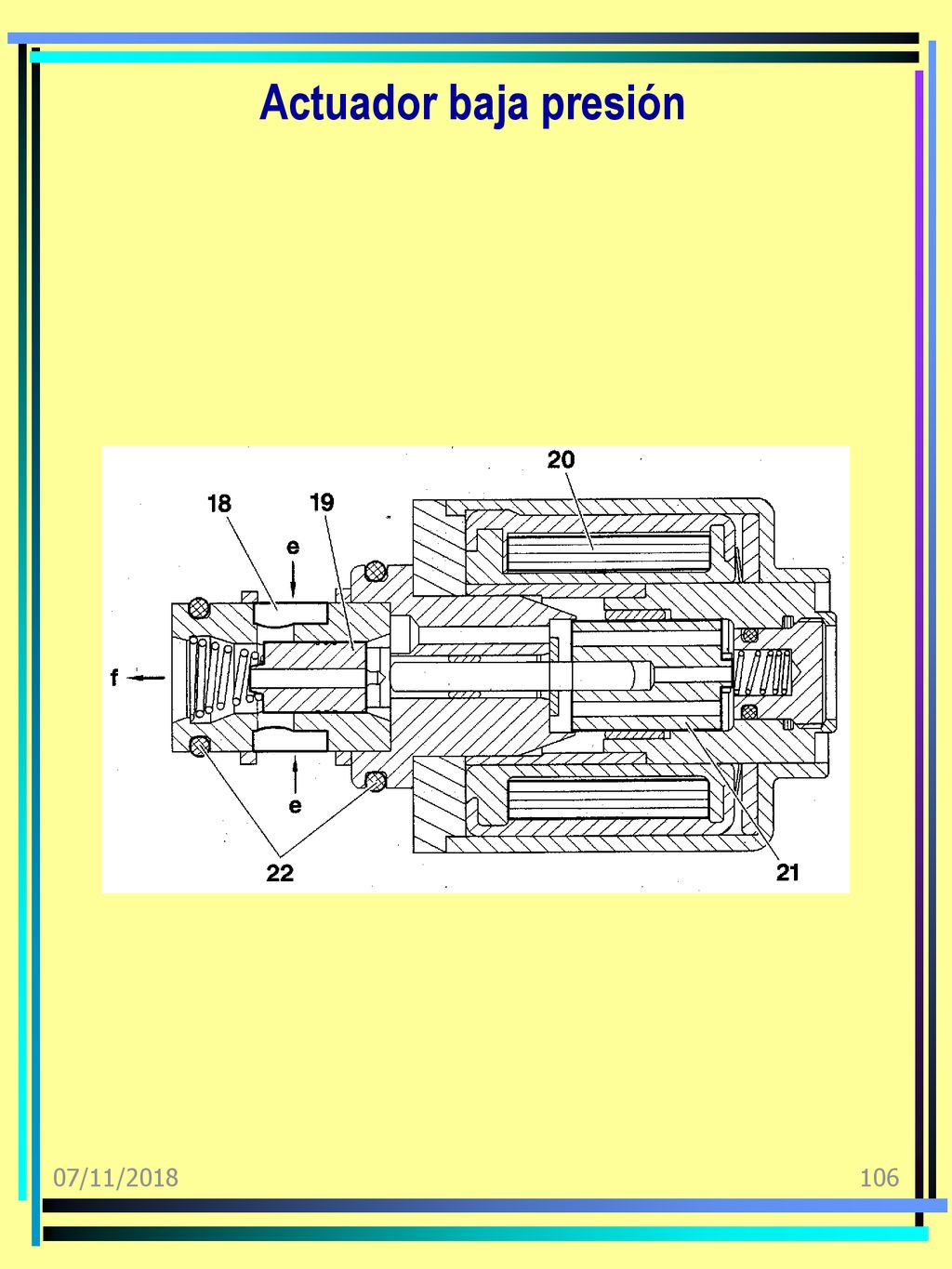

106 Actuador baja presión 07/11/2018

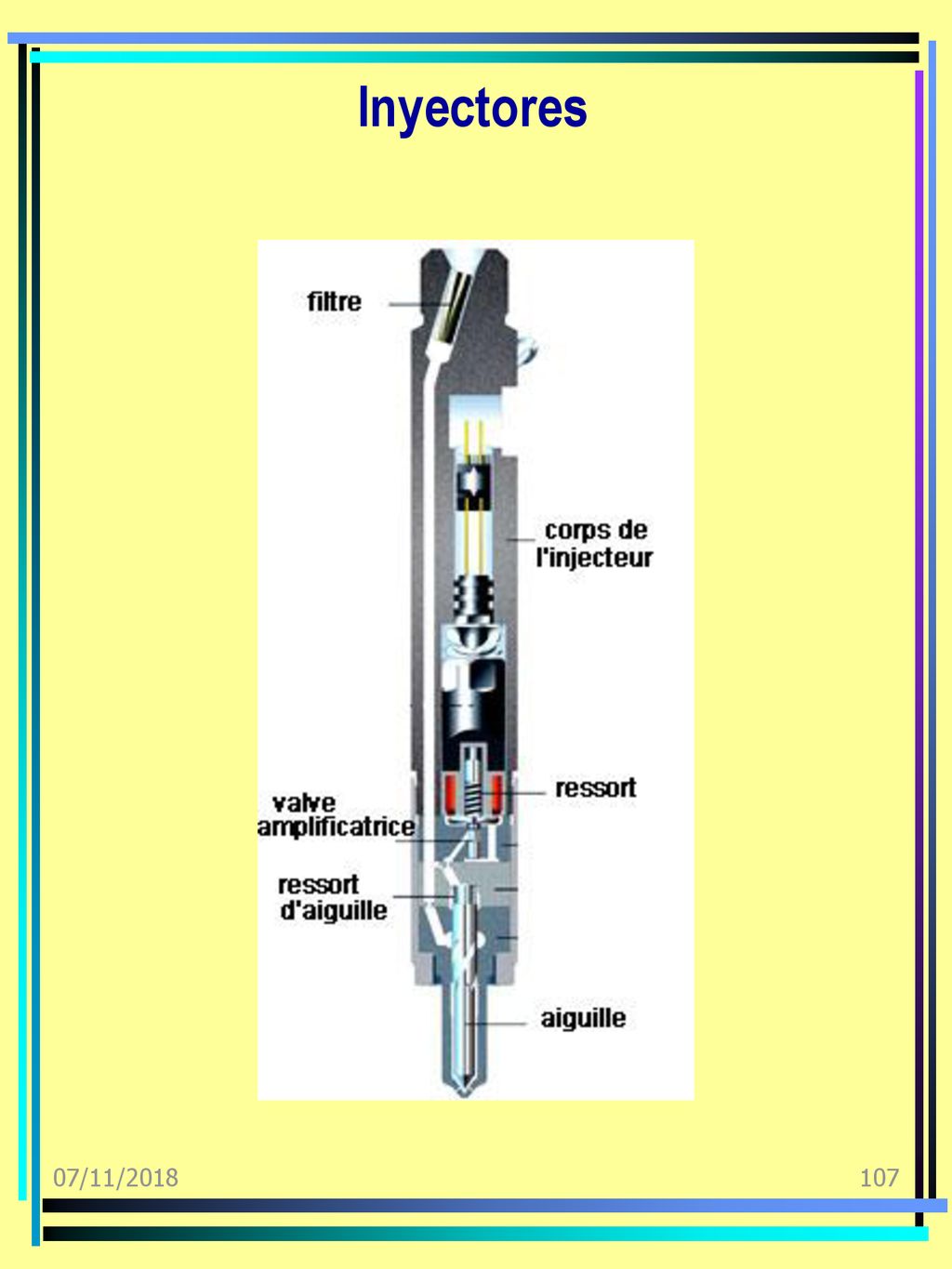

107 Inyectores 07/11/2018

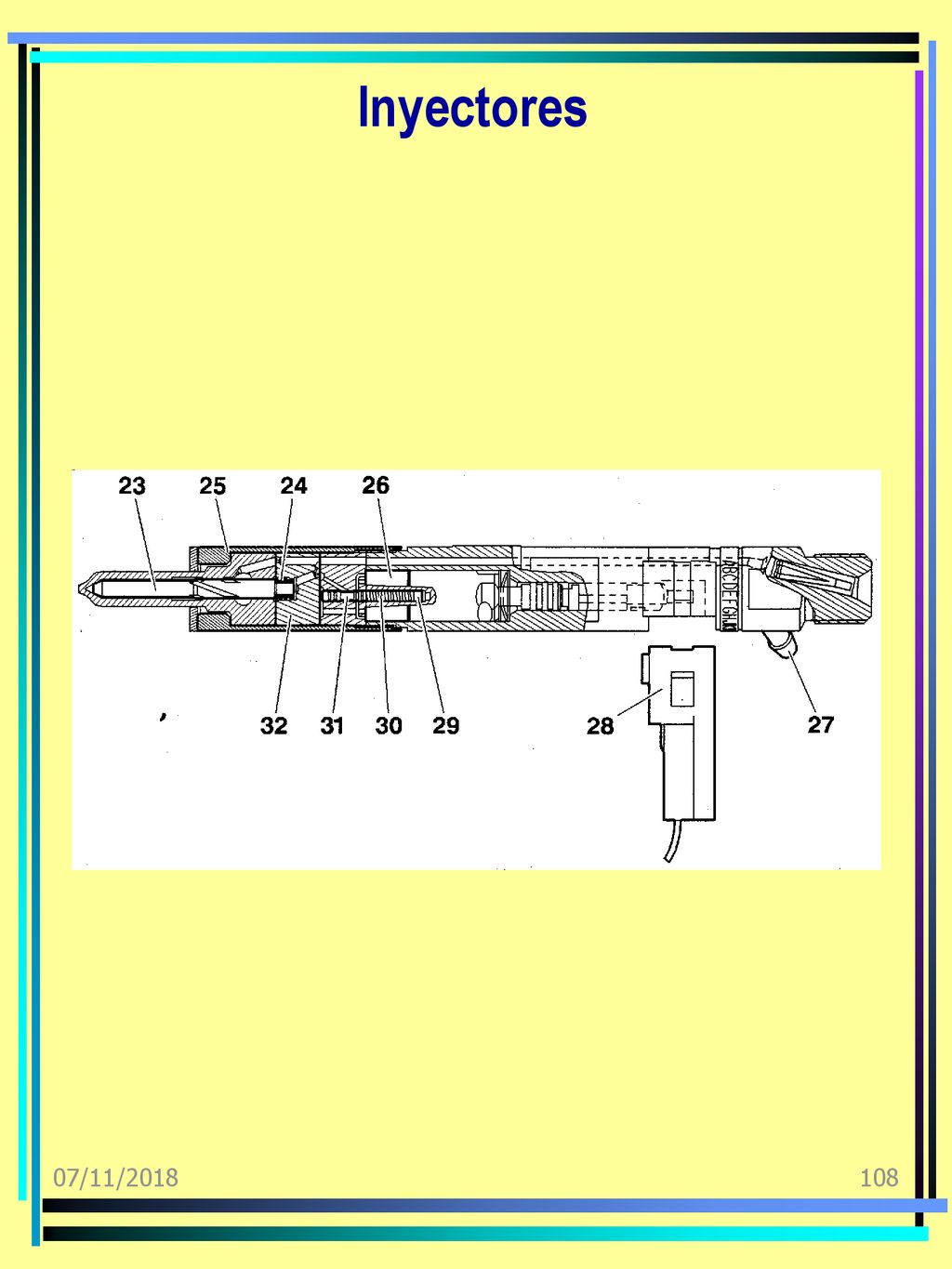

108 Inyectores 07/11/2018

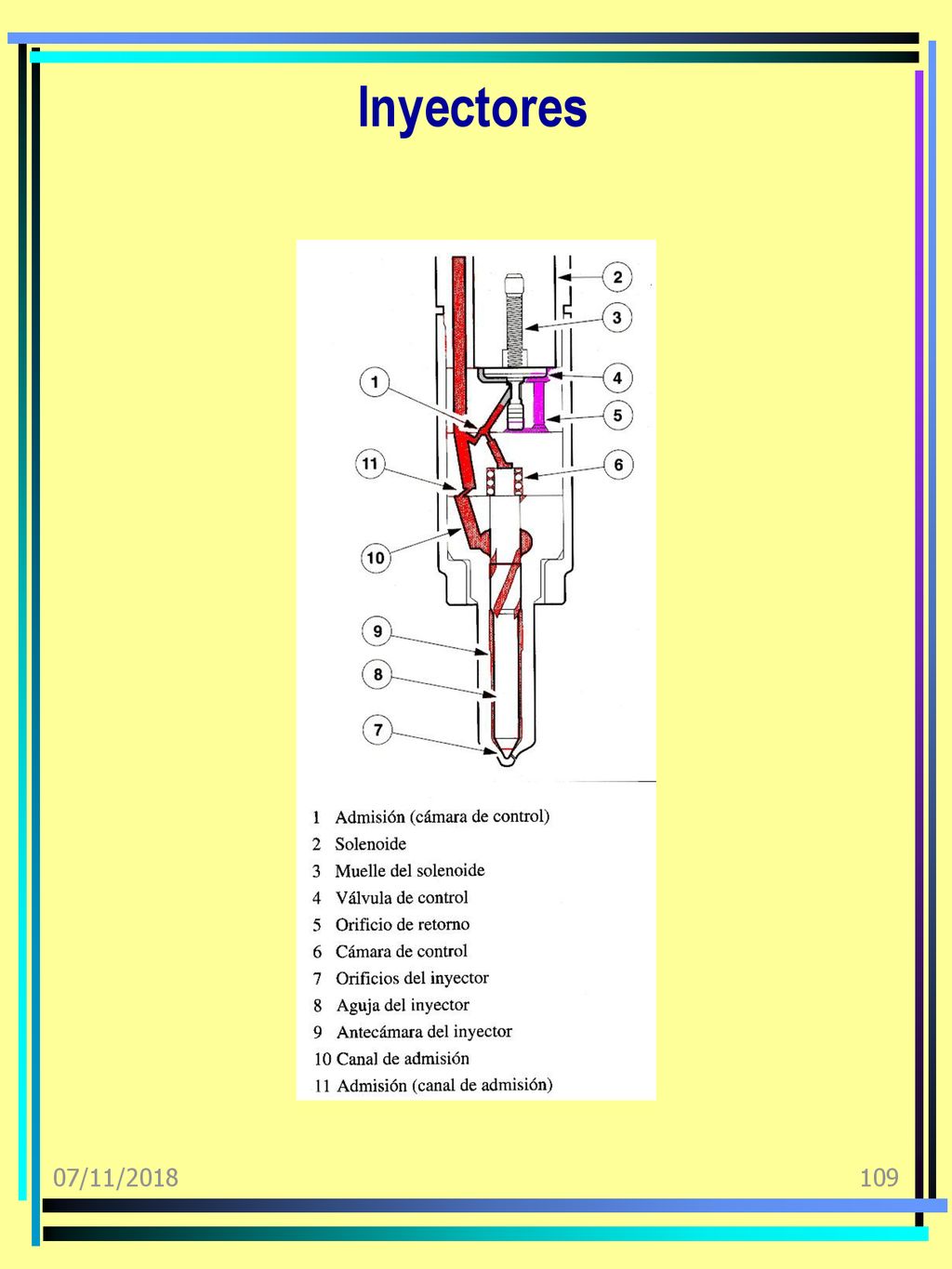

109 Inyectores 07/11/2018

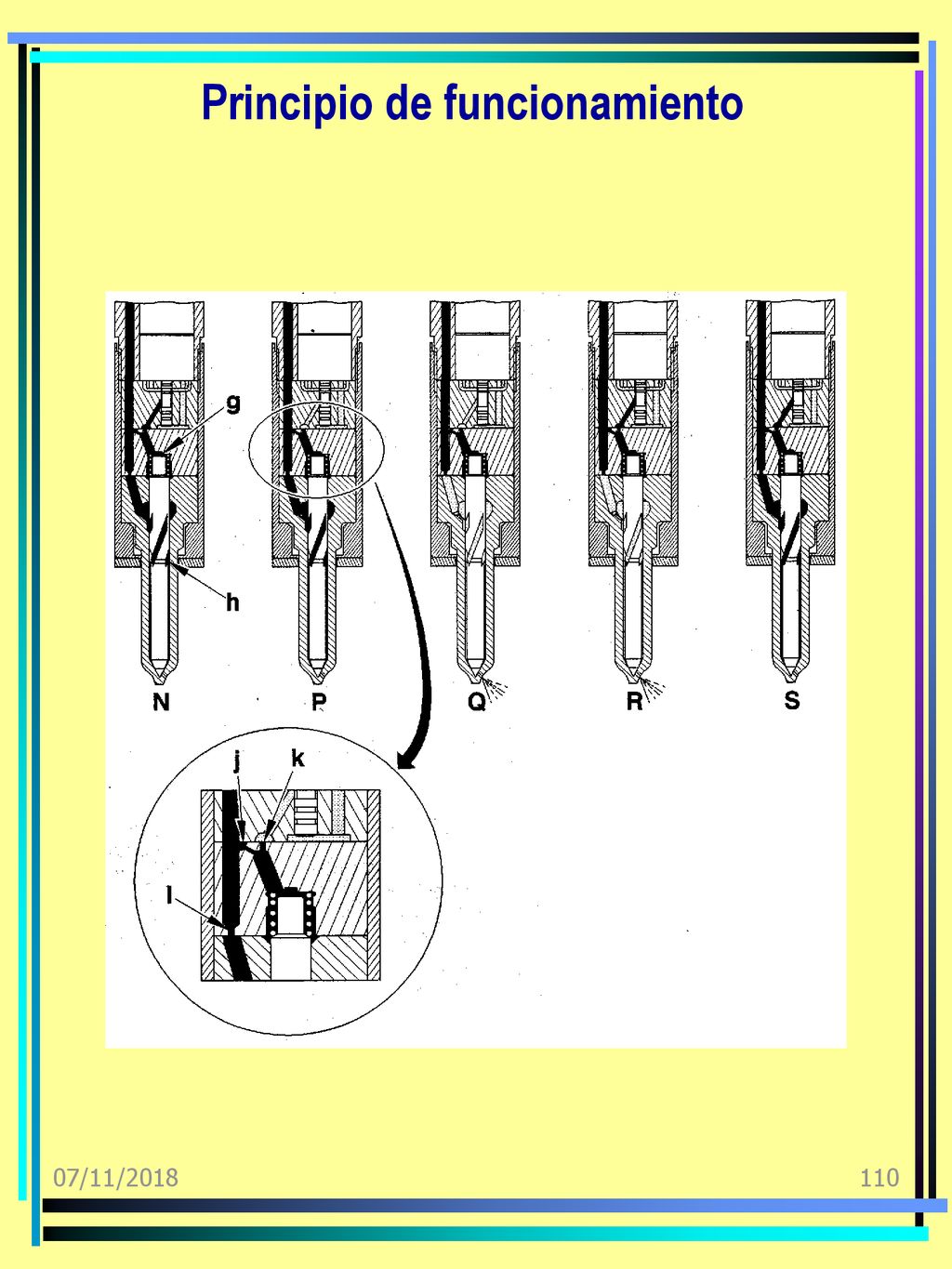

110 Principio de funcionamiento
07/11/2018

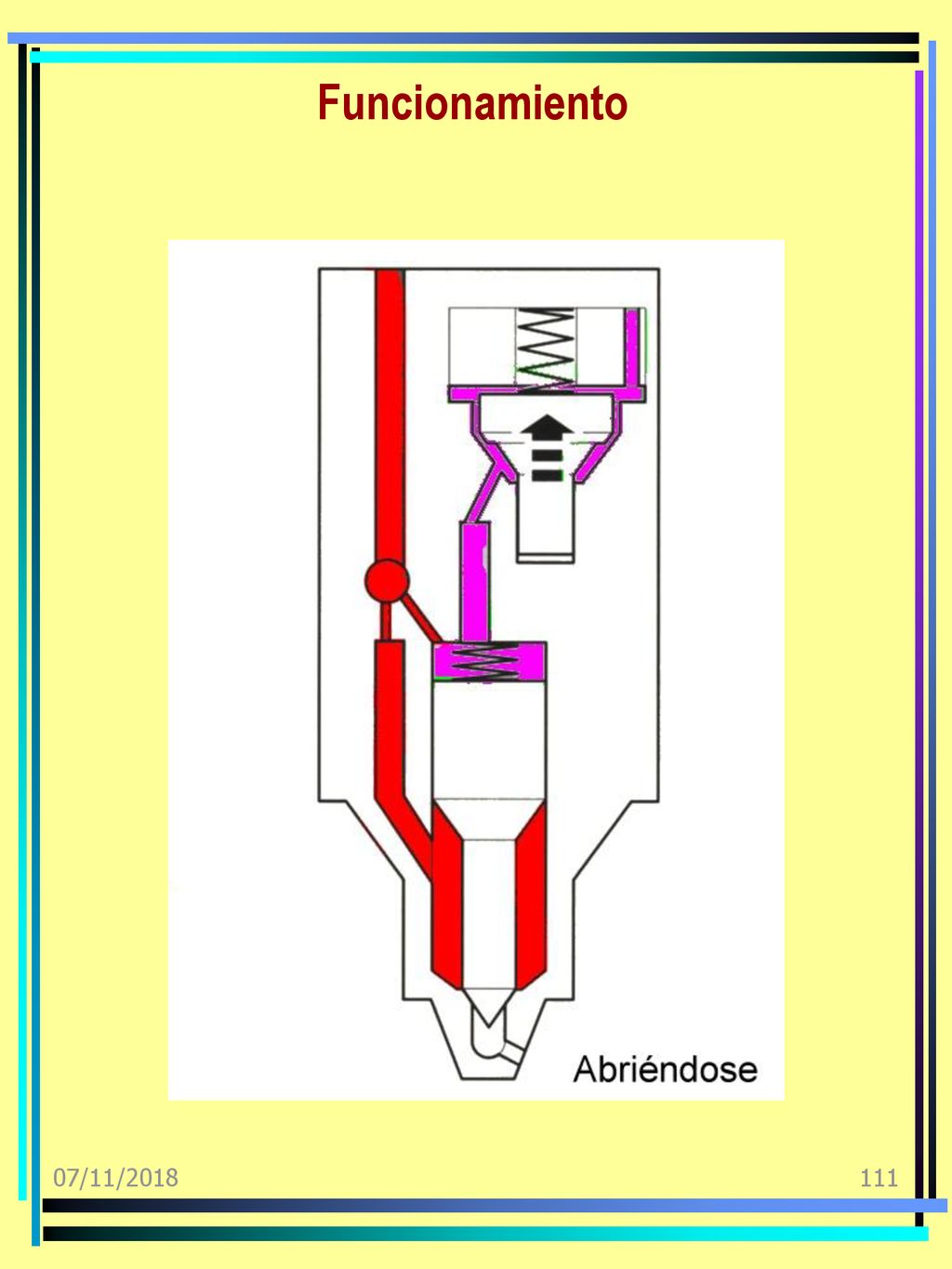

111 Funcionamiento 07/11/2018

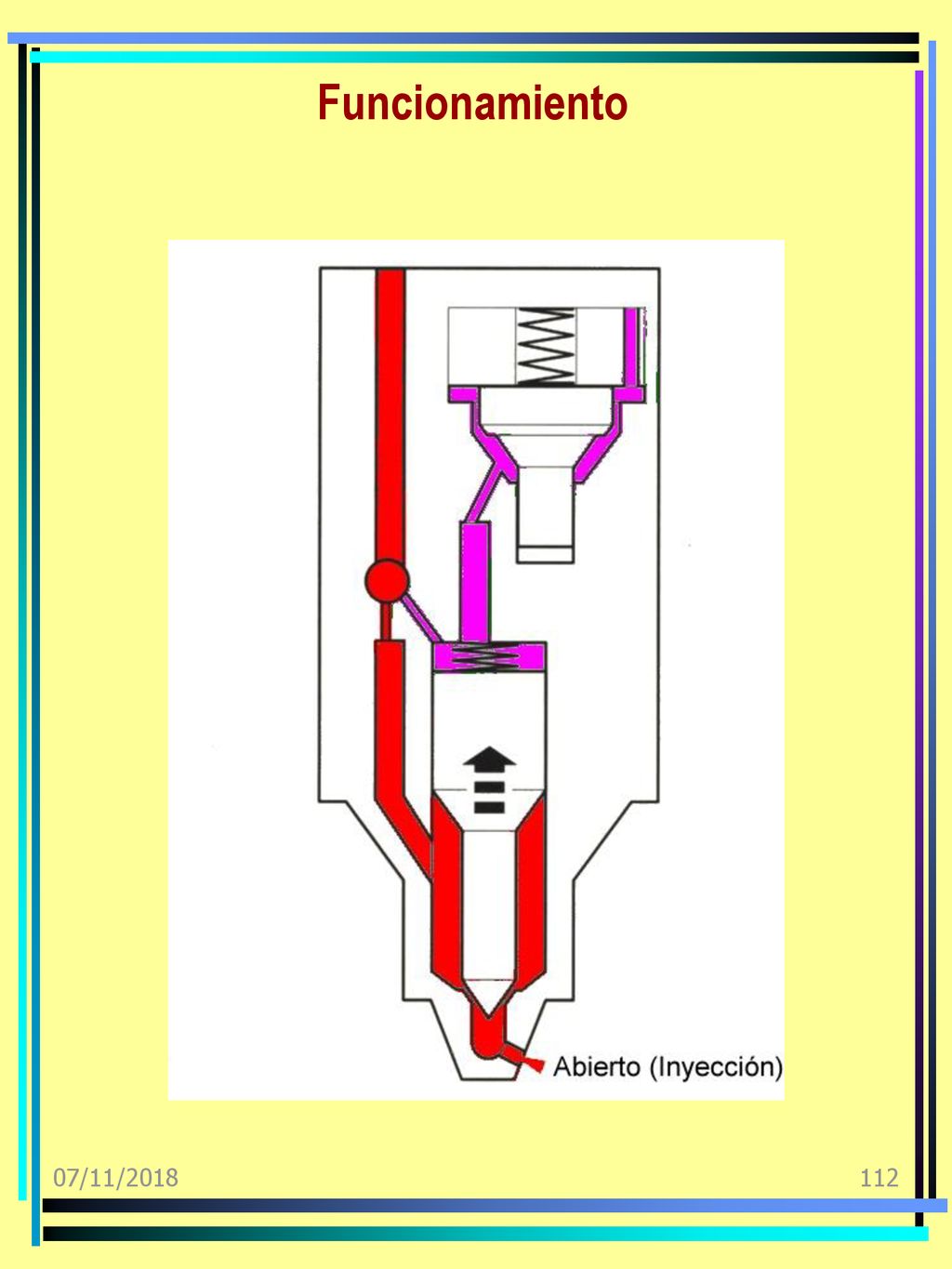

112 Funcionamiento 07/11/2018

113 Funcionamiento 07/11/2018

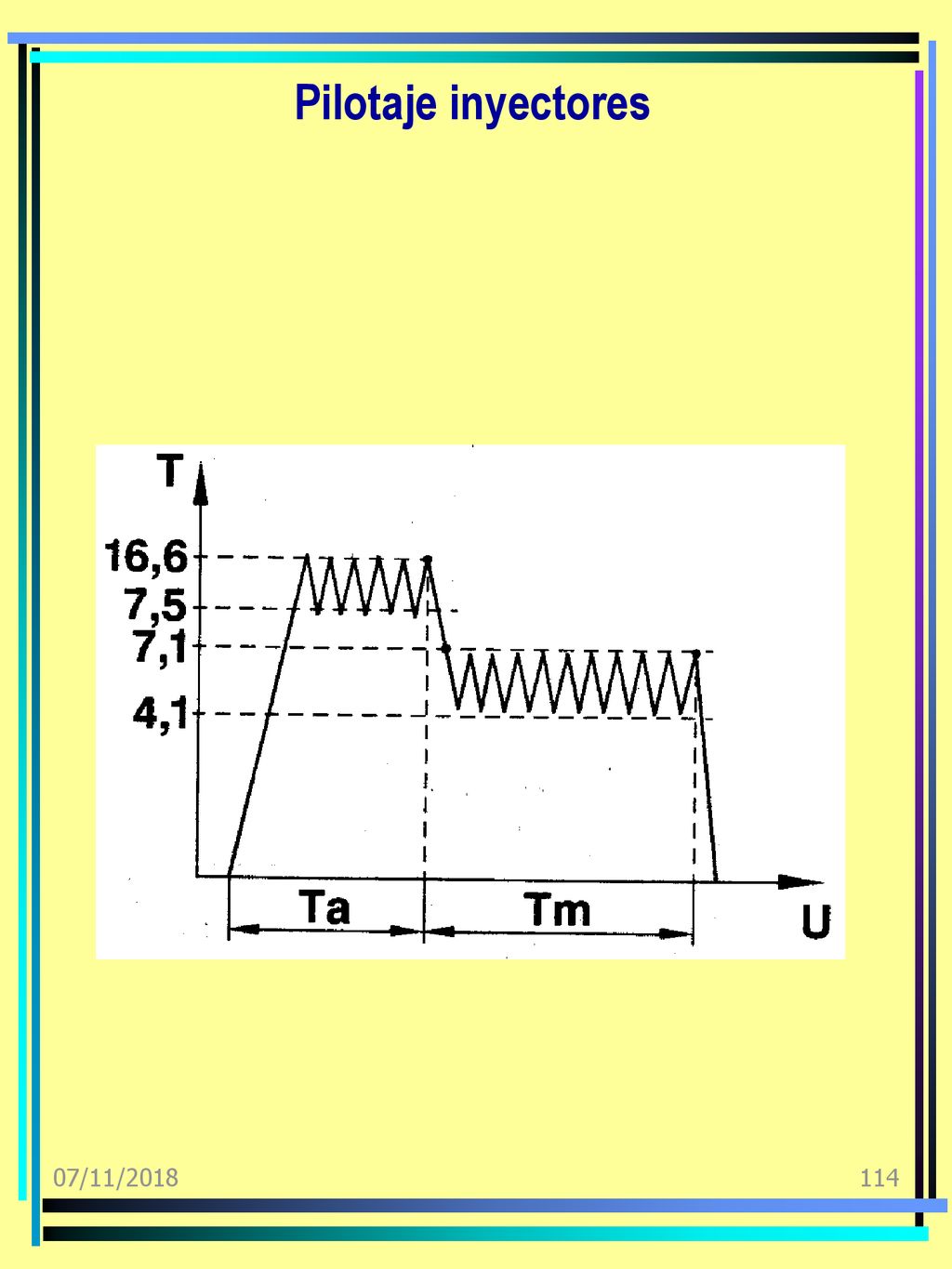

114 Pilotaje inyectores 07/11/2018

115 Circuito de aire con EGR
Medidor masa de aire Turbo de geometría variable Captador de presión atmosférica Captador de presión admisión Intercambiador aire/aire admisión Bomba de vacío Electroválvula regulación turbo Electroválvula regulación EGR Válvula EGR Catalizador 07/11/2018

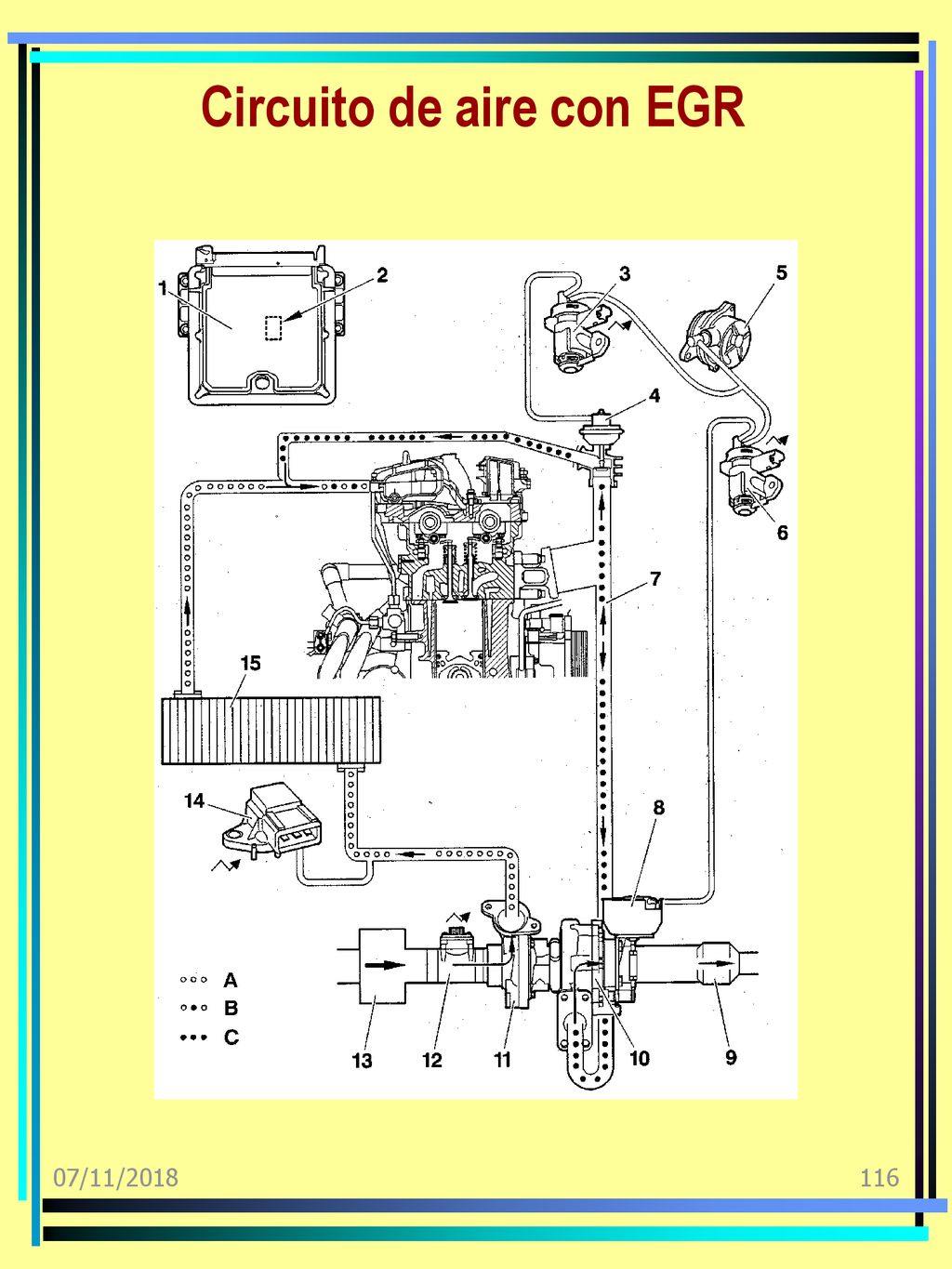

116 Circuito de aire con EGR
07/11/2018

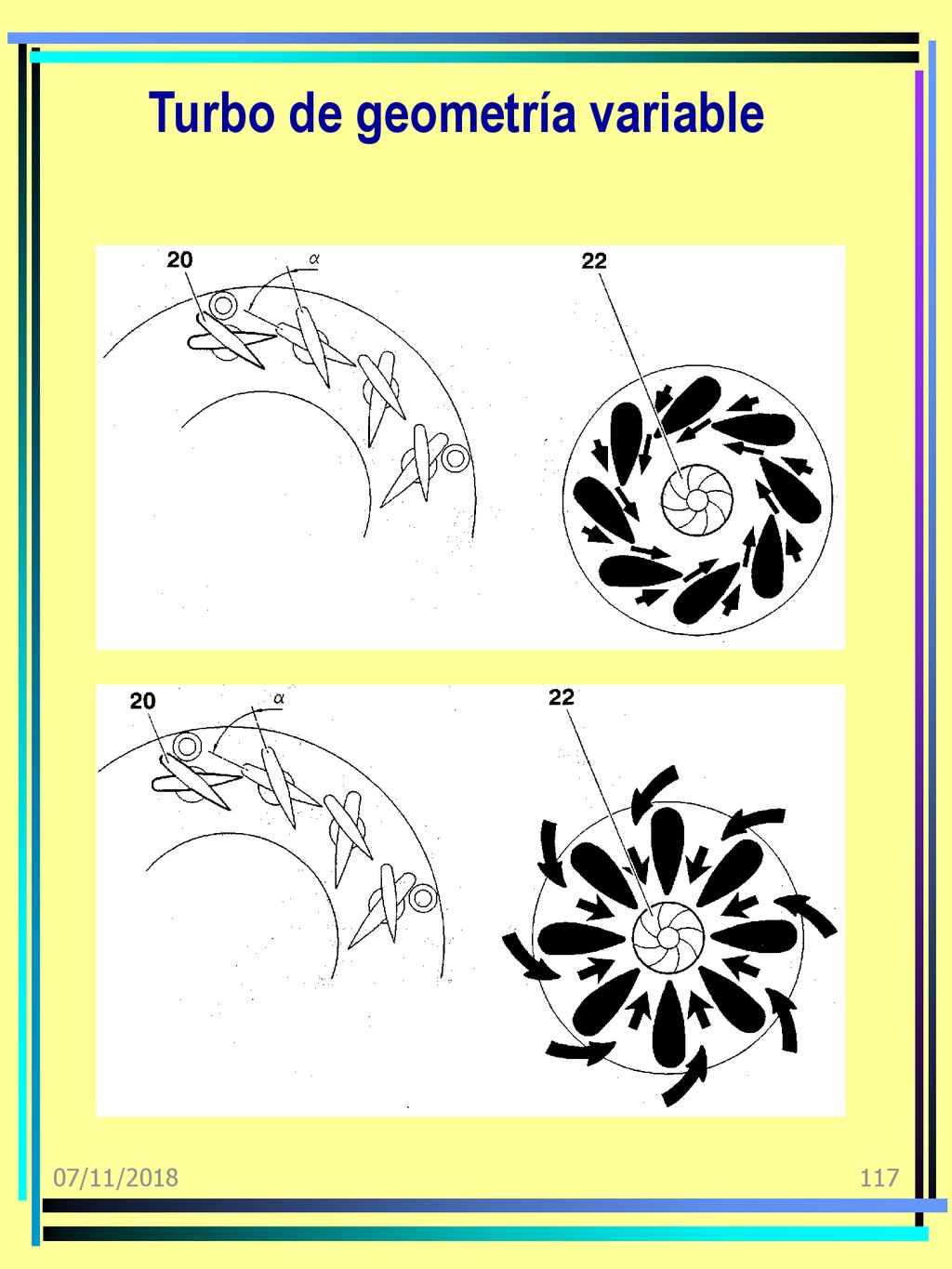

117 Turbo de geometría variable
07/11/2018

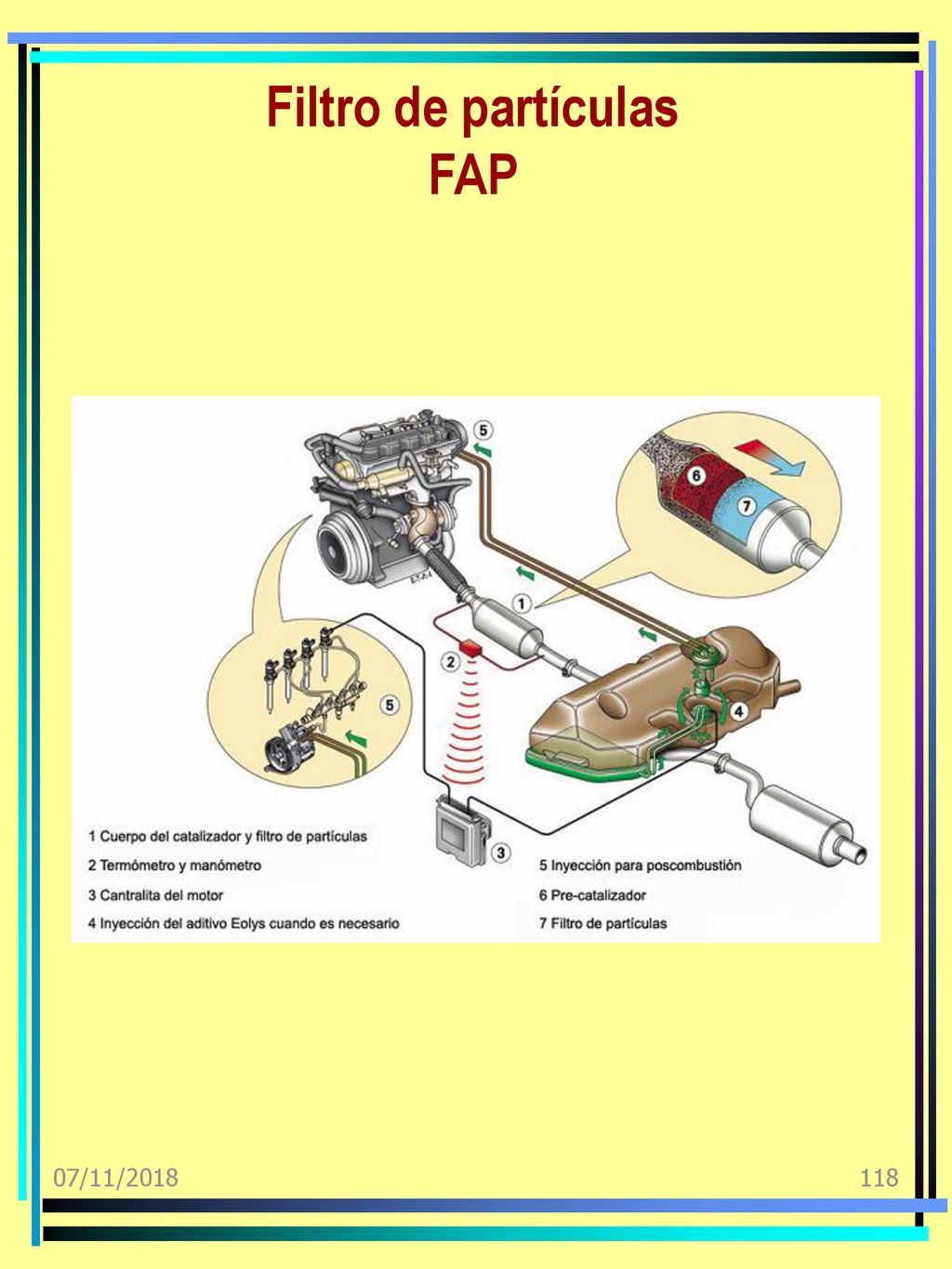

118 Filtro de partículas FAP
07/11/2018

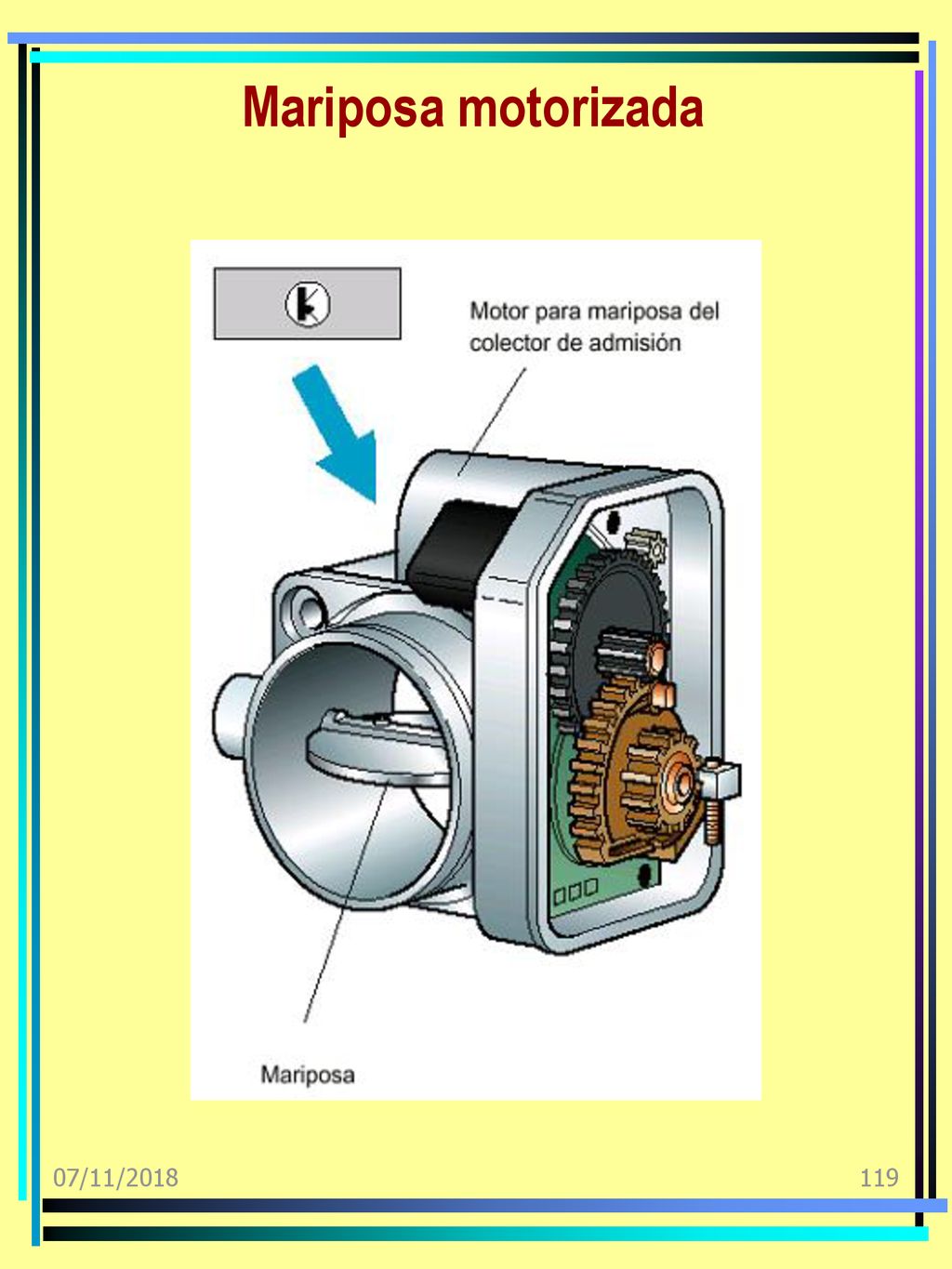

119 Mariposa motorizada 07/11/2018
