1 TRATAMIENTO DE EVIDENCIAS BALÍSTICAS, ARMAS Y DE ELEMENTOS DE PROTECCIÓN POLICIAL, POR PARTE DE PERSONAL DE CARABINEROS” LUIS PEÑA ITURRA S.O.M. DE CARABINEROS ARMERO ARTIFICIERO

2 Centro Nacional de Perfeccionamiento y Capacitación

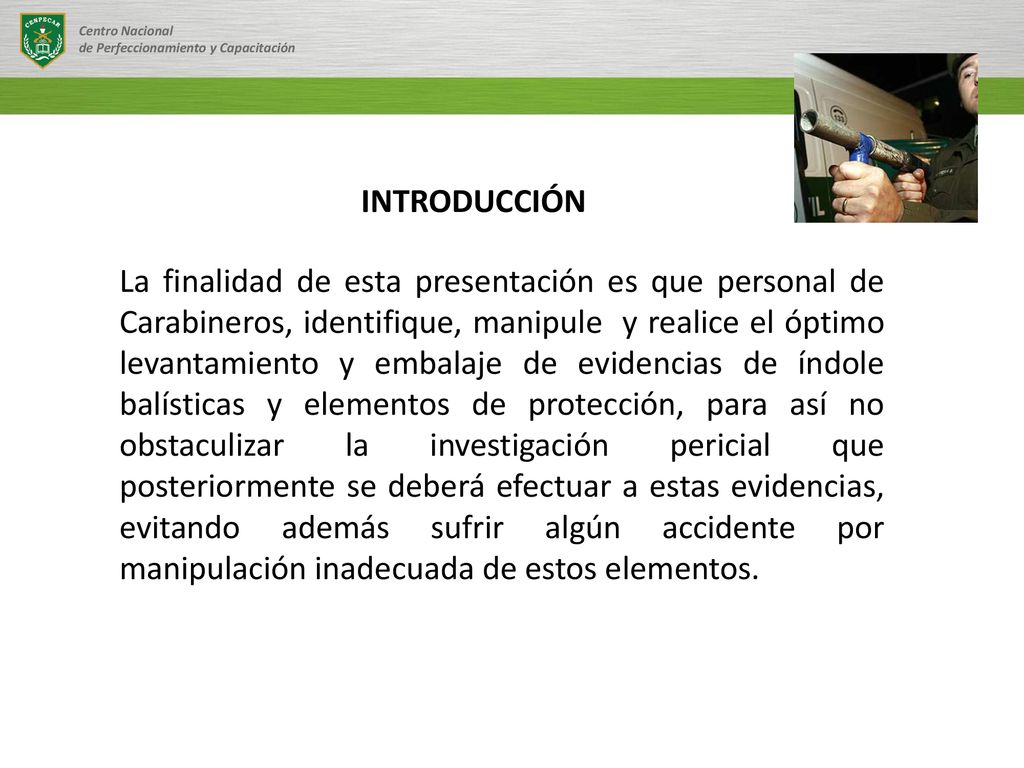

INTRODUCCIÓN La finalidad de esta presentación es que personal de Carabineros, identifique, manipule y realice el óptimo levantamiento y embalaje de evidencias de índole balísticas y elementos de protección, para así no obstaculizar la investigación pericial que posteriormente se deberá efectuar a estas evidencias, evitando además sufrir algún accidente por manipulación inadecuada de estos elementos.

3 Centro Nacional de Perfeccionamiento y Capacitación

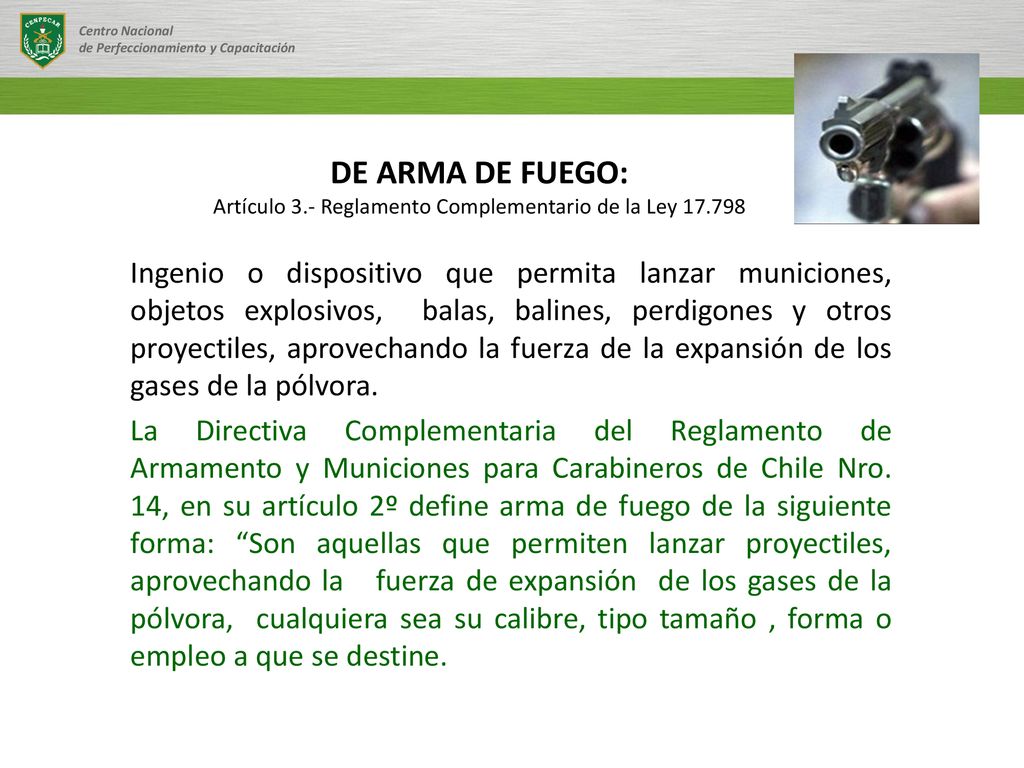

DE ARMA DE FUEGO: Artículo 3.- Reglamento Complementario de la Ley Ingenio o dispositivo que permita lanzar municiones, objetos explosivos, balas, balines, perdigones y otros proyectiles, aprovechando la fuerza de la expansión de los gases de la pólvora. La Directiva Complementaria del Reglamento de Armamento y Municiones para Carabineros de Chile Nro. 14, en su artículo 2º define arma de fuego de la siguiente forma: “Son aquellas que permiten lanzar proyectiles, aprovechando la fuerza de expansión de los gases de la pólvora, cualquiera sea su calibre, tipo tamaño , forma o empleo a que se destine.

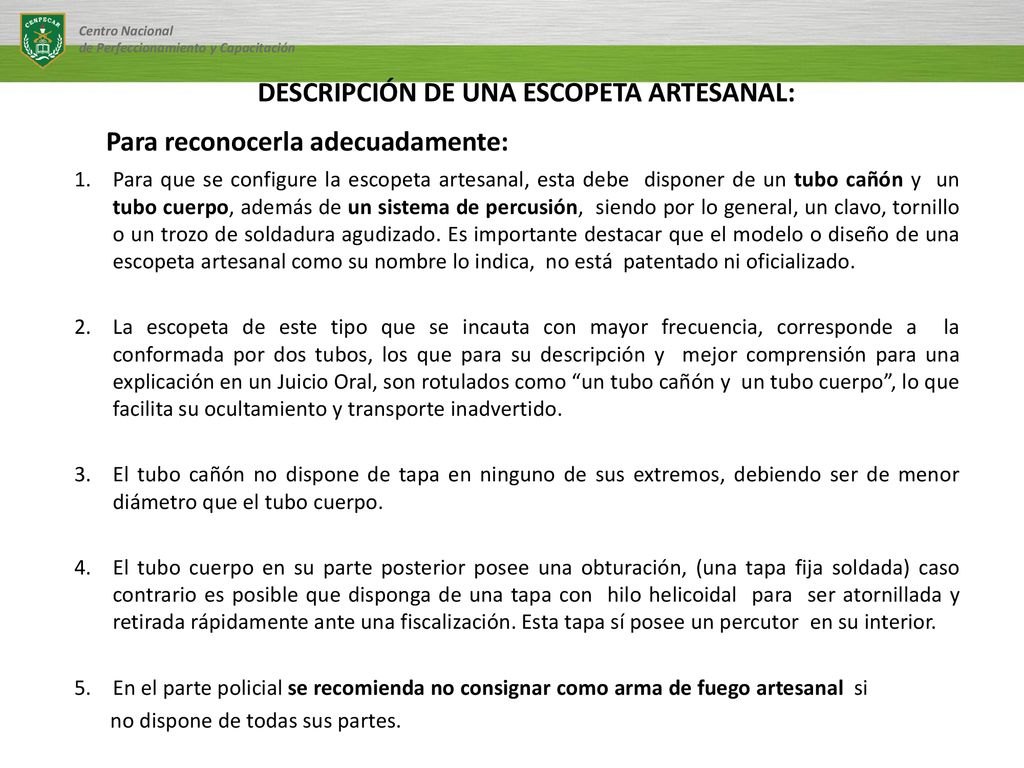

4 DESCRIPCIÓN DE UNA ESCOPETA ARTESANAL:
Centro Nacional de Perfeccionamiento y Capacitación DESCRIPCIÓN DE UNA ESCOPETA ARTESANAL: Para reconocerla adecuadamente: Para que se configure la escopeta artesanal, esta debe disponer de un tubo cañón y un tubo cuerpo, además de un sistema de percusión, siendo por lo general, un clavo, tornillo o un trozo de soldadura agudizado. Es importante destacar que el modelo o diseño de una escopeta artesanal como su nombre lo indica, no está patentado ni oficializado. La escopeta de este tipo que se incauta con mayor frecuencia, corresponde a la conformada por dos tubos, los que para su descripción y mejor comprensión para una explicación en un Juicio Oral, son rotulados como “un tubo cañón y un tubo cuerpo”, lo que facilita su ocultamiento y transporte inadvertido. El tubo cañón no dispone de tapa en ninguno de sus extremos, debiendo ser de menor diámetro que el tubo cuerpo. El tubo cuerpo en su parte posterior posee una obturación, (una tapa fija soldada) caso contrario es posible que disponga de una tapa con hilo helicoidal para ser atornillada y retirada rápidamente ante una fiscalización. Esta tapa sí posee un percutor en su interior. En el parte policial se recomienda no consignar como arma de fuego artesanal si no dispone de todas sus partes.

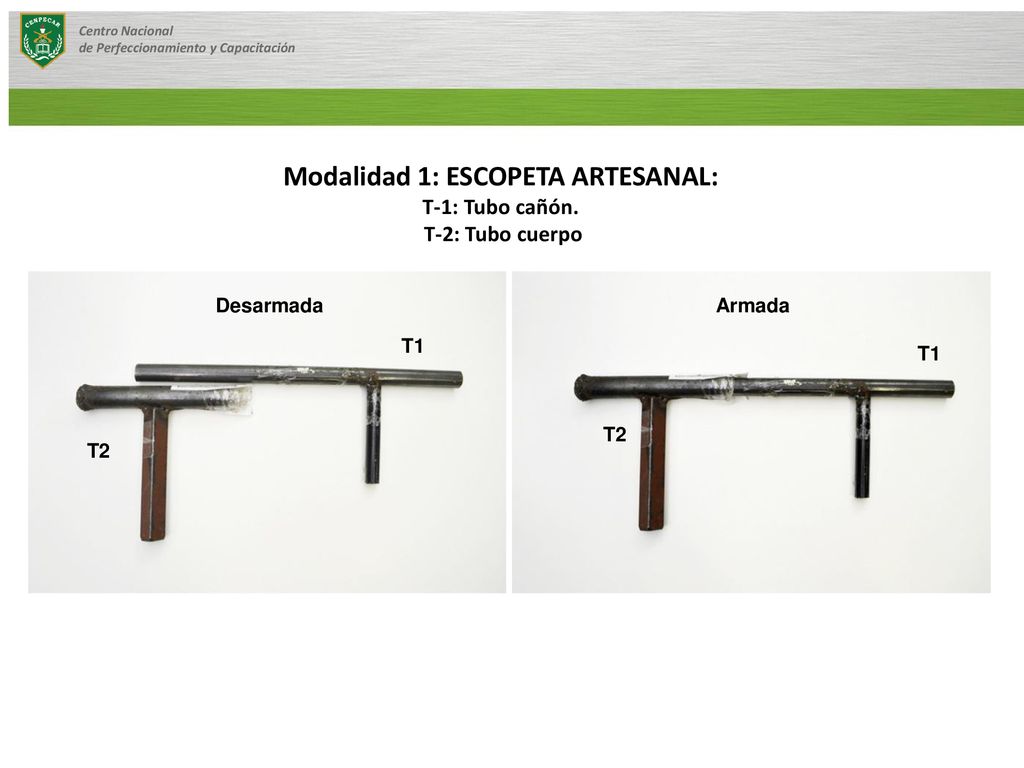

5 Modalidad 1: ESCOPETA ARTESANAL: T-1: Tubo cañón. T-2: Tubo cuerpo
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 1: ESCOPETA ARTESANAL: T-1: Tubo cañón. T-2: Tubo cuerpo Desarmada Armada T1 T1 T2 T2 Borrar etiquetas.

6 Centro Nacional de Perfeccionamiento y Capacitación

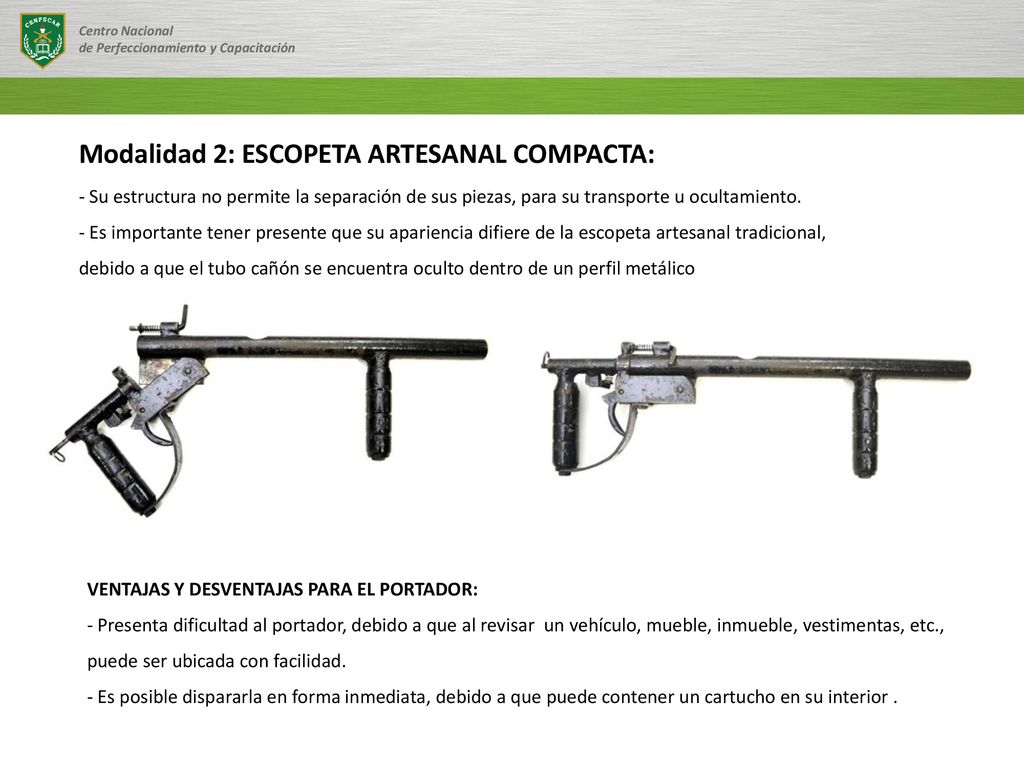

Modalidad 2: ESCOPETA ARTESANAL COMPACTA: - Su estructura no permite la separación de sus piezas, para su transporte u ocultamiento. - Es importante tener presente que su apariencia difiere de la escopeta artesanal tradicional, debido a que el tubo cañón se encuentra oculto dentro de un perfil metálico VENTAJAS Y DESVENTAJAS PARA EL PORTADOR: - Presenta dificultad al portador, debido a que al revisar un vehículo, mueble, inmueble, vestimentas, etc., puede ser ubicada con facilidad. - Es posible dispararla en forma inmediata, debido a que puede contener un cartucho en su interior .

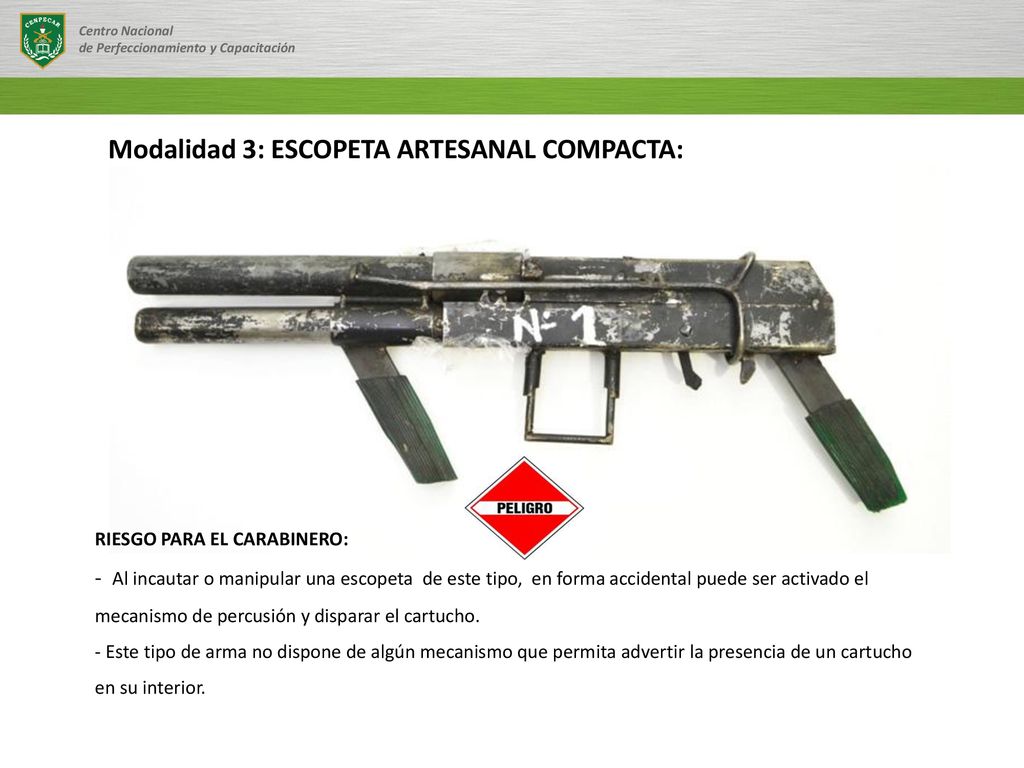

7 Modalidad 3: ESCOPETA ARTESANAL COMPACTA:
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 3: ESCOPETA ARTESANAL COMPACTA: RIESGO PARA EL CARABINERO: - Al incautar o manipular una escopeta de este tipo, en forma accidental puede ser activado el mecanismo de percusión y disparar el cartucho. - Este tipo de arma no dispone de algún mecanismo que permita advertir la presencia de un cartucho en su interior.

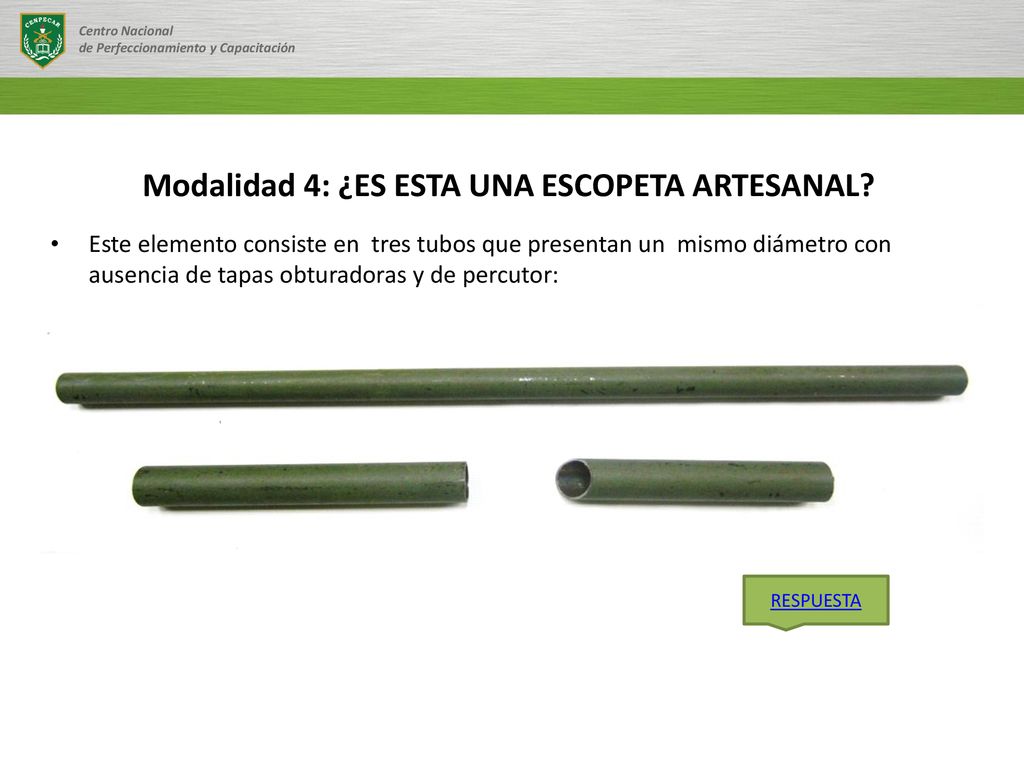

8 Modalidad 4: ¿ES ESTA UNA ESCOPETA ARTESANAL?
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 4: ¿ES ESTA UNA ESCOPETA ARTESANAL? Este elemento consiste en tres tubos que presentan un mismo diámetro con ausencia de tapas obturadoras y de percutor: RESPUESTA

9 Centro Nacional de Perfeccionamiento y Capacitación

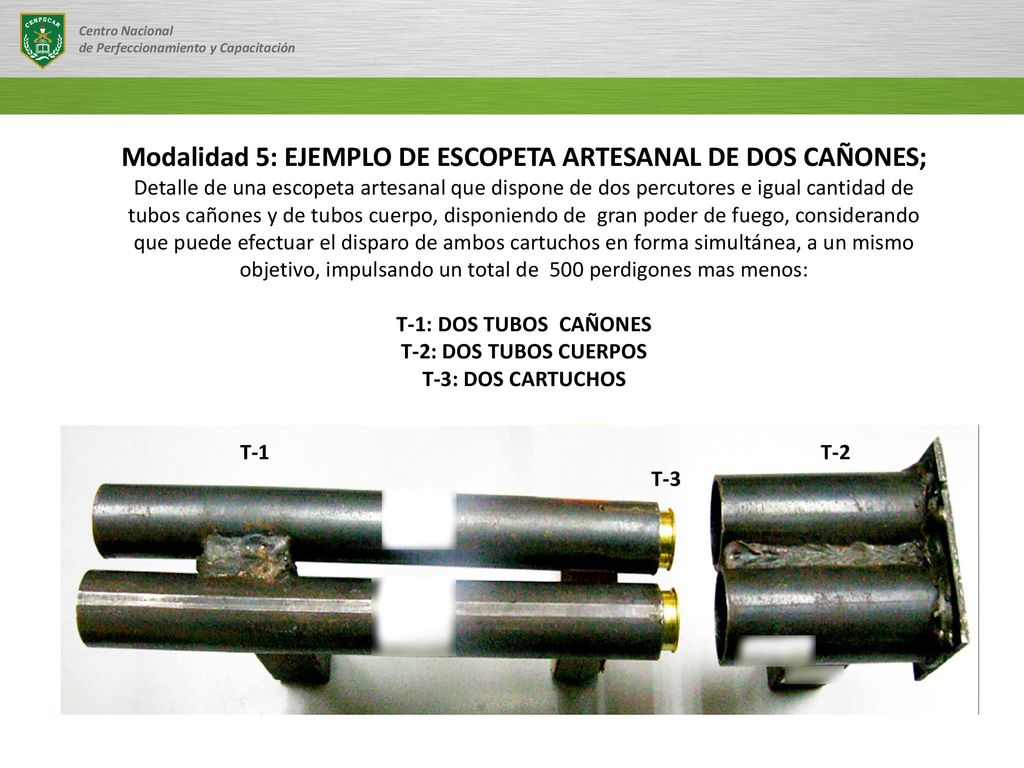

Modalidad 5: EJEMPLO DE ESCOPETA ARTESANAL DE DOS CAÑONES; Detalle de una escopeta artesanal que dispone de dos percutores e igual cantidad de tubos cañones y de tubos cuerpo, disponiendo de gran poder de fuego, considerando que puede efectuar el disparo de ambos cartuchos en forma simultánea, a un mismo objetivo, impulsando un total de 500 perdigones mas menos: T-1: DOS TUBOS CAÑONES T-2: DOS TUBOS CUERPOS T-3: DOS CARTUCHOS T-1 T-2 T-3 BORRAR ETIQUETAS

10 Centro Nacional de Perfeccionamiento y Capacitación

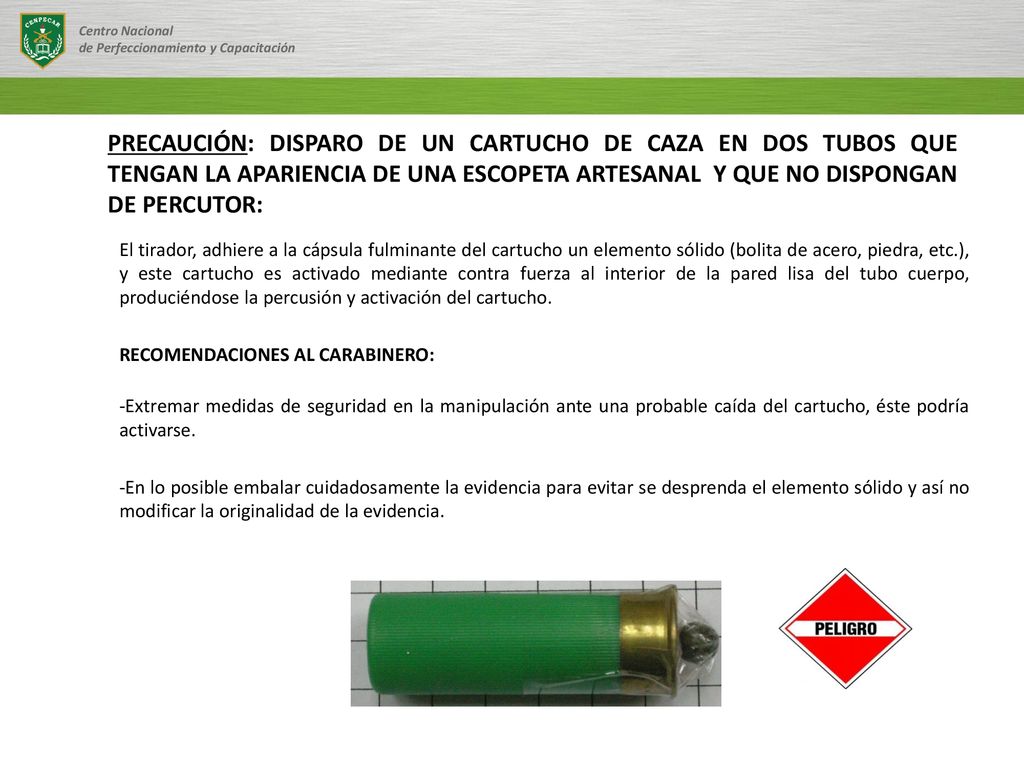

PRECAUCIÓN: DISPARO DE UN CARTUCHO DE CAZA EN DOS TUBOS QUE TENGAN LA APARIENCIA DE UNA ESCOPETA ARTESANAL Y QUE NO DISPONGAN DE PERCUTOR: El tirador, adhiere a la cápsula fulminante del cartucho un elemento sólido (bolita de acero, piedra, etc.), y este cartucho es activado mediante contra fuerza al interior de la pared lisa del tubo cuerpo, produciéndose la percusión y activación del cartucho. RECOMENDACIONES AL CARABINERO: Extremar medidas de seguridad en la manipulación ante una probable caída del cartucho, éste podría activarse. En lo posible embalar cuidadosamente la evidencia para evitar se desprenda el elemento sólido y así no modificar la originalidad de la evidencia.

11 Centro Nacional de Perfeccionamiento y Capacitación

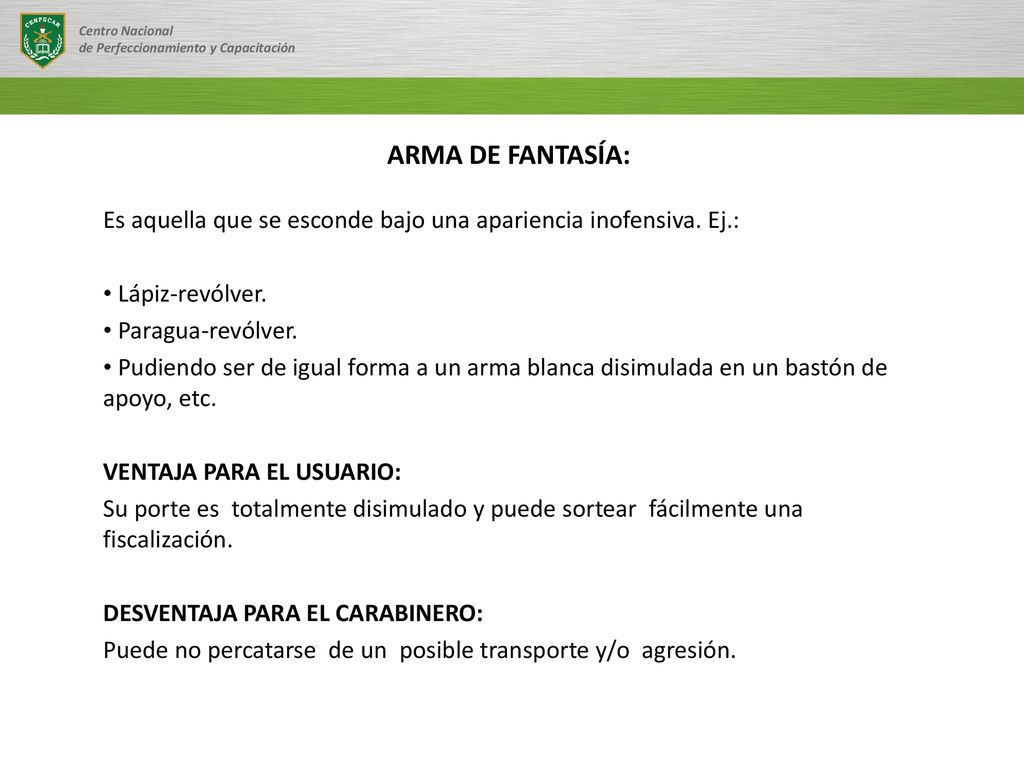

ARMA DE FANTASÍA: Es aquella que se esconde bajo una apariencia inofensiva. Ej.: Lápiz-revólver. Paragua-revólver. Pudiendo ser de igual forma a un arma blanca disimulada en un bastón de apoyo, etc. VENTAJA PARA EL USUARIO: Su porte es totalmente disimulado y puede sortear fácilmente una fiscalización. DESVENTAJA PARA EL CARABINERO: Puede no percatarse de un posible transporte y/o agresión.

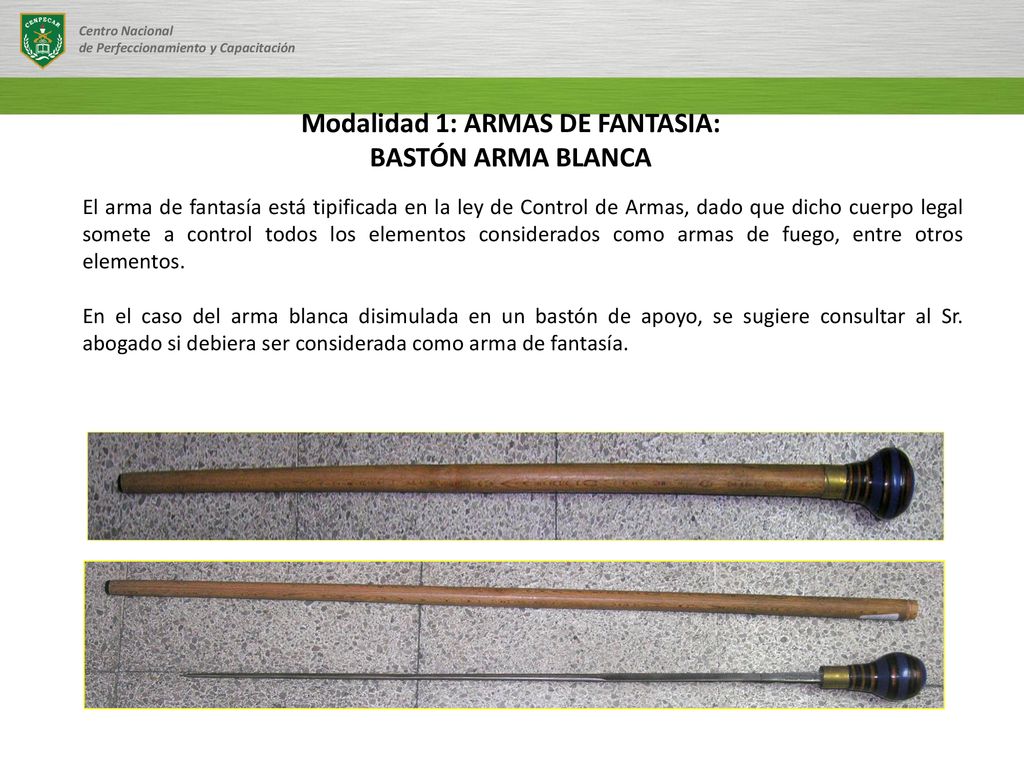

12 Modalidad 1: ARMAS DE FANTASIA: BASTÓN ARMA BLANCA
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 1: ARMAS DE FANTASIA: BASTÓN ARMA BLANCA El arma de fantasía está tipificada en la ley de Control de Armas, dado que dicho cuerpo legal somete a control todos los elementos considerados como armas de fuego, entre otros elementos. En el caso del arma blanca disimulada en un bastón de apoyo, se sugiere consultar al Sr. abogado si debiera ser considerada como arma de fantasía.

13 Centro Nacional de Perfeccionamiento y Capacitación

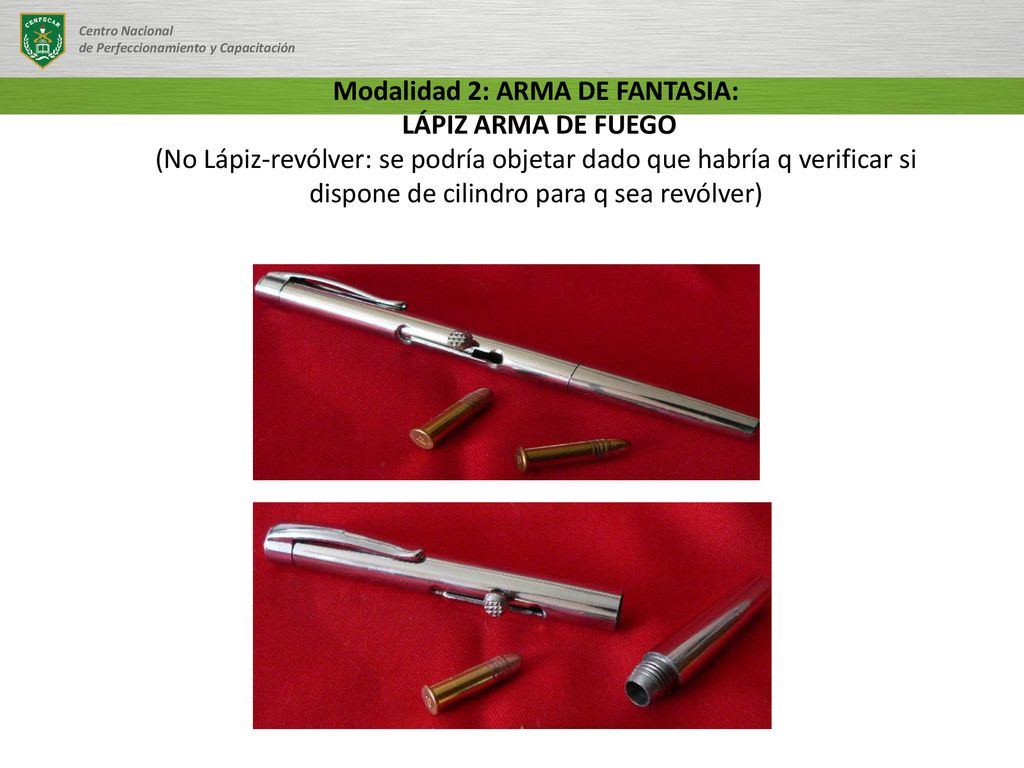

Modalidad 2: ARMA DE FANTASIA: LÁPIZ ARMA DE FUEGO (No Lápiz-revólver: se podría objetar dado que habría q verificar si dispone de cilindro para q sea revólver) CAMBIAR FOTO

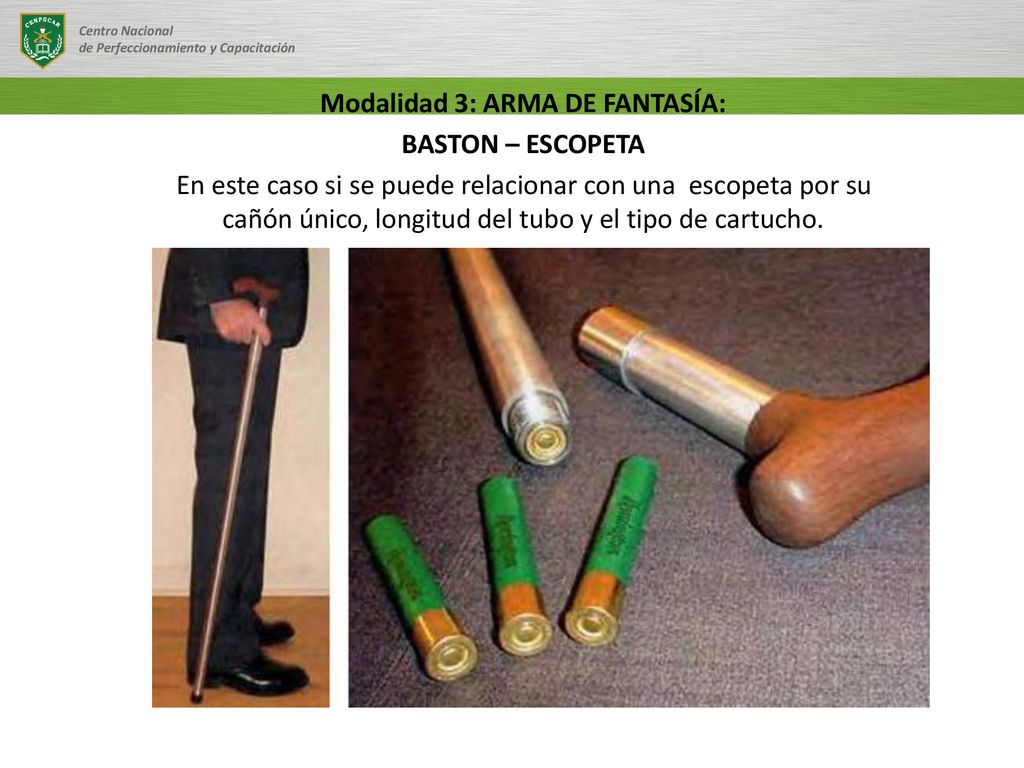

14 Modalidad 3: ARMA DE FANTASÍA:
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 3: ARMA DE FANTASÍA: BASTON – ESCOPETA En este caso si se puede relacionar con una escopeta por su cañón único, longitud del tubo y el tipo de cartucho.

15 Centro Nacional de Perfeccionamiento y Capacitación

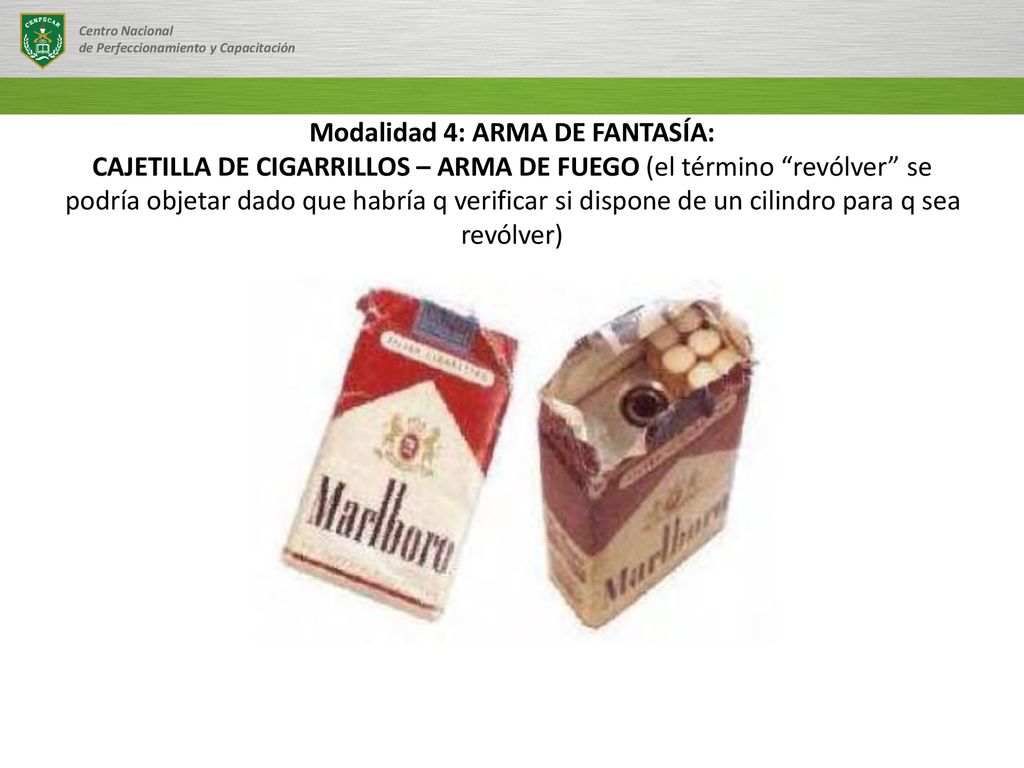

Modalidad 4: ARMA DE FANTASÍA: CAJETILLA DE CIGARRILLOS – ARMA DE FUEGO (el término “revólver” se podría objetar dado que habría q verificar si dispone de un cilindro para q sea revólver)

16 Modalidad 5: ARMA DE FANTASÍA: TELÉFONO MOVIL – ARMA DE FUEGO
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 5: ARMA DE FANTASÍA: TELÉFONO MOVIL – ARMA DE FUEGO

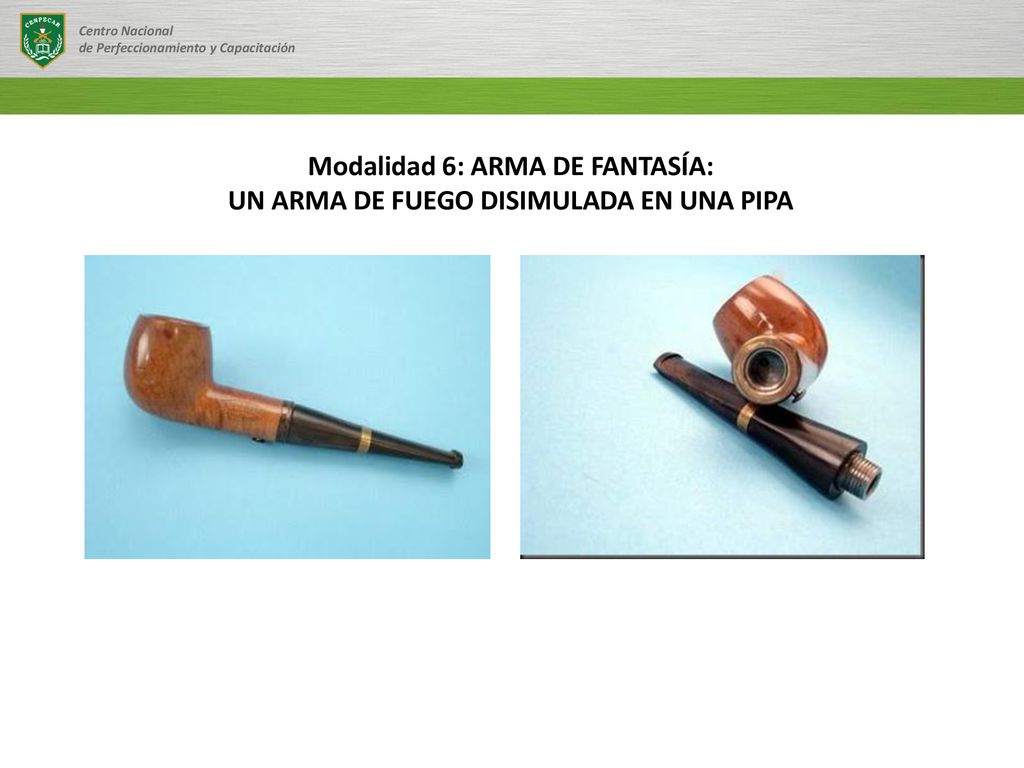

17 Modalidad 6: ARMA DE FANTASÍA: UN ARMA DE FUEGO DISIMULADA EN UNA PIPA
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 6: ARMA DE FANTASÍA: UN ARMA DE FUEGO DISIMULADA EN UNA PIPA

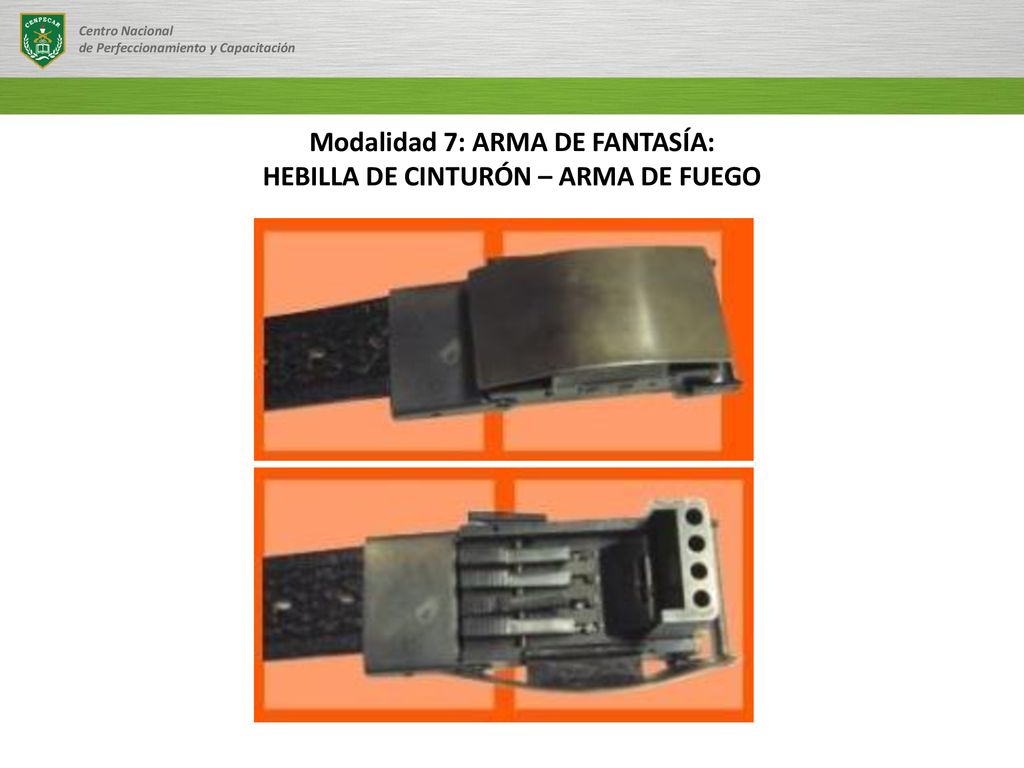

18 Modalidad 7: ARMA DE FANTASÍA: HEBILLA DE CINTURÓN – ARMA DE FUEGO
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 7: ARMA DE FANTASÍA: HEBILLA DE CINTURÓN – ARMA DE FUEGO

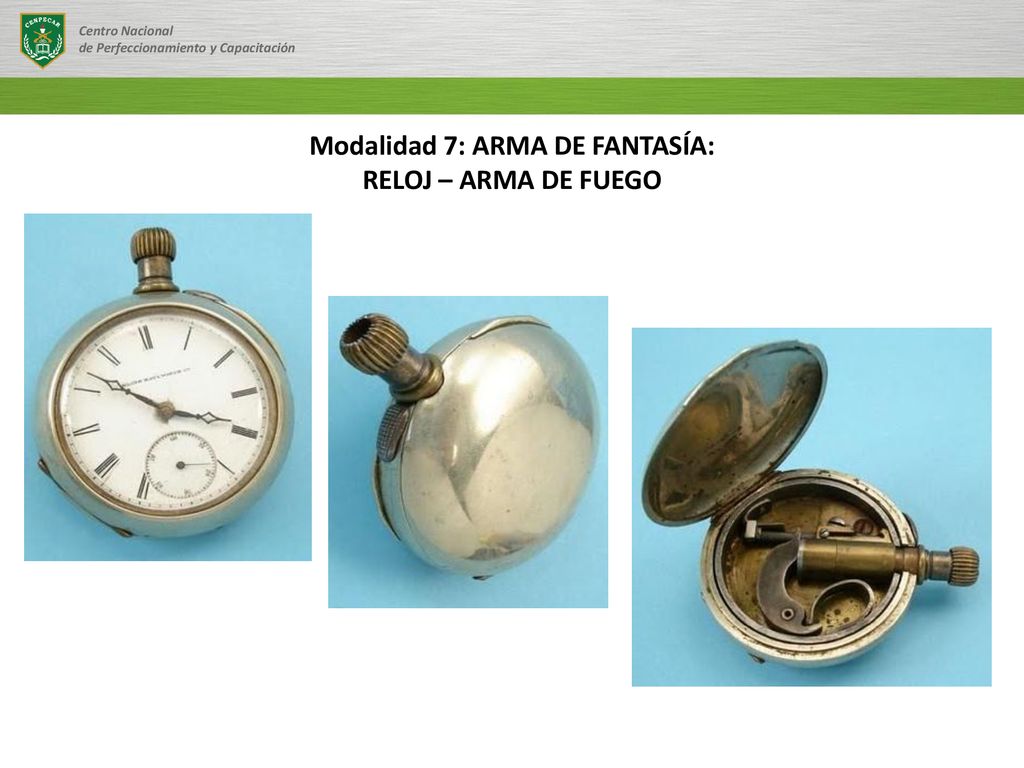

19 Modalidad 7: ARMA DE FANTASÍA: RELOJ – ARMA DE FUEGO
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 7: ARMA DE FANTASÍA: RELOJ – ARMA DE FUEGO

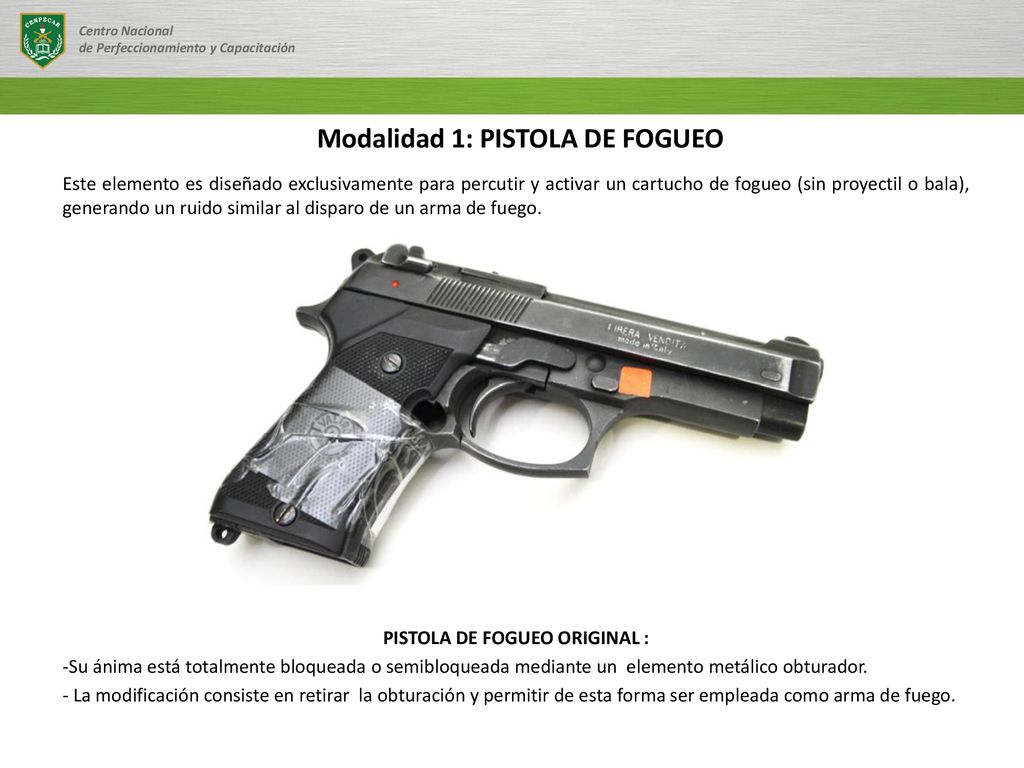

20 Modalidad 1: PISTOLA DE FOGUEO
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 1: PISTOLA DE FOGUEO Este elemento es diseñado exclusivamente para percutir y activar un cartucho de fogueo (sin proyectil o bala), generando un ruido similar al disparo de un arma de fuego. PISTOLA DE FOGUEO ORIGINAL : Su ánima está totalmente bloqueada o semibloqueada mediante un elemento metálico obturador. La modificación consiste en retirar la obturación y permitir de esta forma ser empleada como arma de fuego.

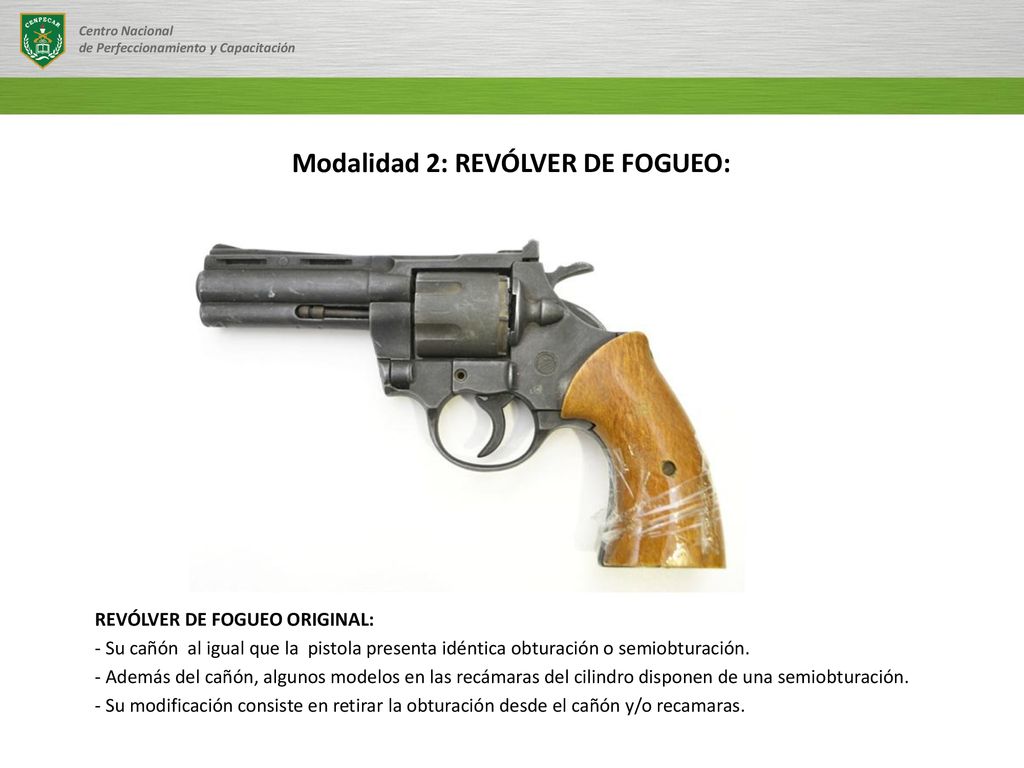

21 Modalidad 2: REVÓLVER DE FOGUEO:
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 2: REVÓLVER DE FOGUEO: REVÓLVER DE FOGUEO ORIGINAL: - Su cañón al igual que la pistola presenta idéntica obturación o semiobturación. - Además del cañón, algunos modelos en las recámaras del cilindro disponen de una semiobturación. - Su modificación consiste en retirar la obturación desde el cañón y/o recamaras.

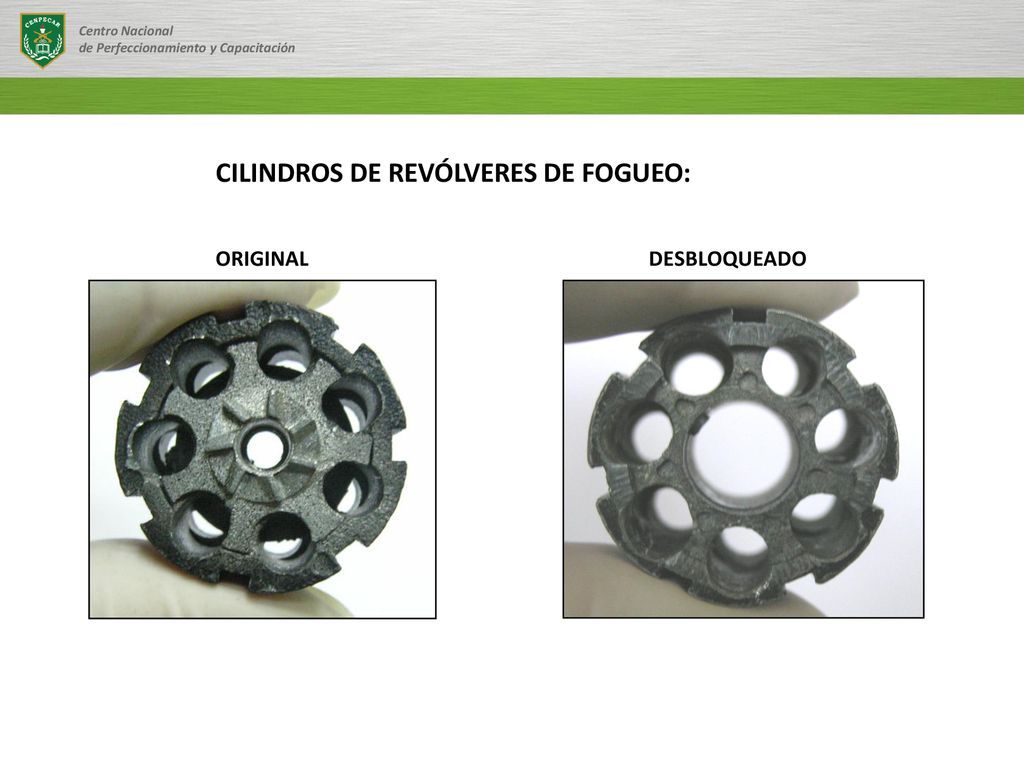

22 CILINDROS DE REVÓLVERES DE FOGUEO: ORIGINAL DESBLOQUEADO
Centro Nacional de Perfeccionamiento y Capacitación CILINDROS DE REVÓLVERES DE FOGUEO: ORIGINAL DESBLOQUEADO

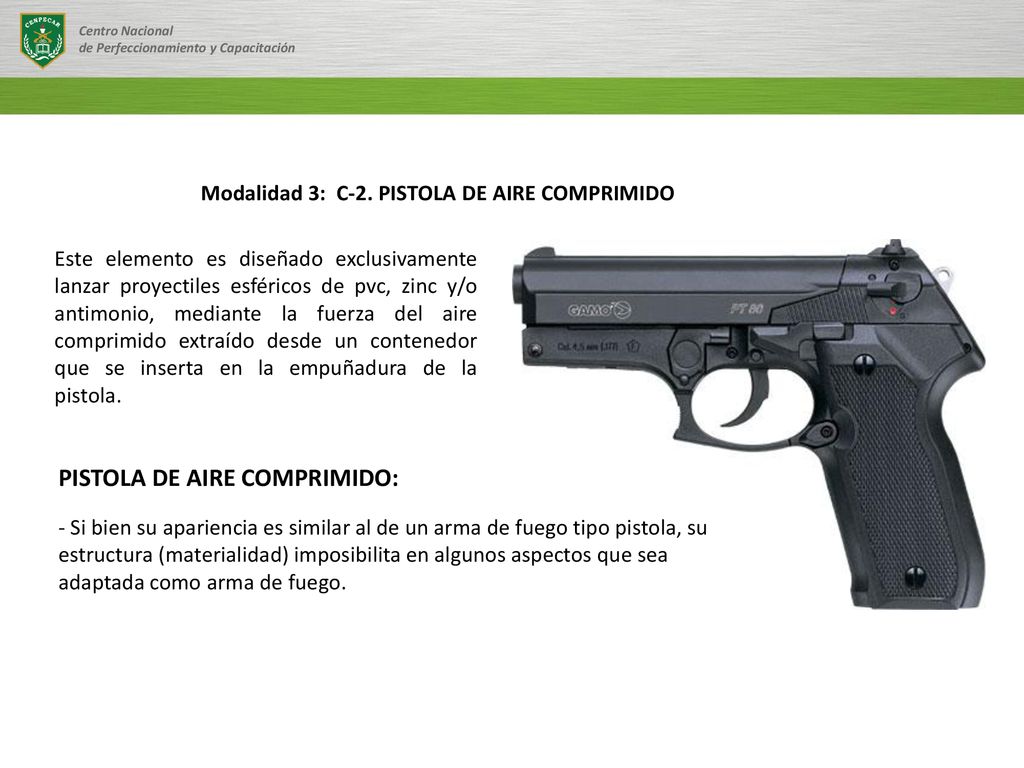

23 Modalidad 3: C-2. PISTOLA DE AIRE COMPRIMIDO
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 3: C-2. PISTOLA DE AIRE COMPRIMIDO Este elemento es diseñado exclusivamente lanzar proyectiles esféricos de pvc, zinc y/o antimonio, mediante la fuerza del aire comprimido extraído desde un contenedor que se inserta en la empuñadura de la pistola. PISTOLA DE AIRE COMPRIMIDO: Si bien su apariencia es similar al de un arma de fuego tipo pistola, su estructura (materialidad) imposibilita en algunos aspectos que sea adaptada como arma de fuego.

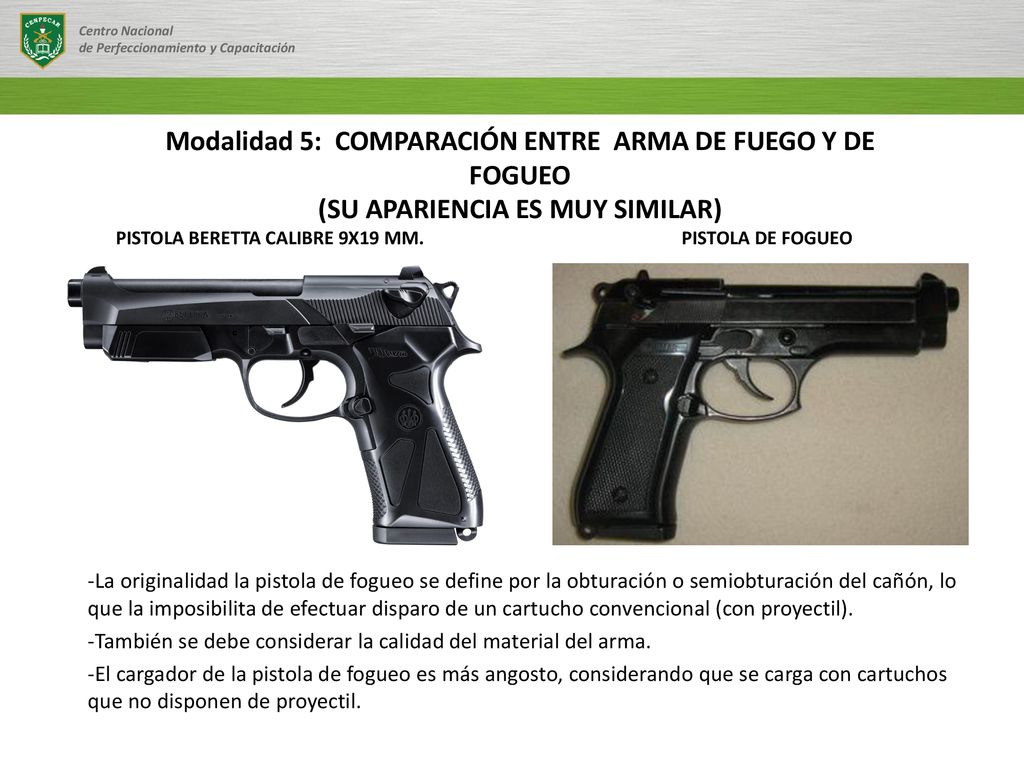

24 Modalidad 5: COMPARACIÓN ENTRE ARMA DE FUEGO Y DE FOGUEO
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 5: COMPARACIÓN ENTRE ARMA DE FUEGO Y DE FOGUEO (SU APARIENCIA ES MUY SIMILAR) PISTOLA BERETTA CALIBRE 9X19 MM PISTOLA DE FOGUEO -La originalidad la pistola de fogueo se define por la obturación o semiobturación del cañón, lo que la imposibilita de efectuar disparo de un cartucho convencional (con proyectil). También se debe considerar la calidad del material del arma. El cargador de la pistola de fogueo es más angosto, considerando que se carga con cartuchos que no disponen de proyectil.

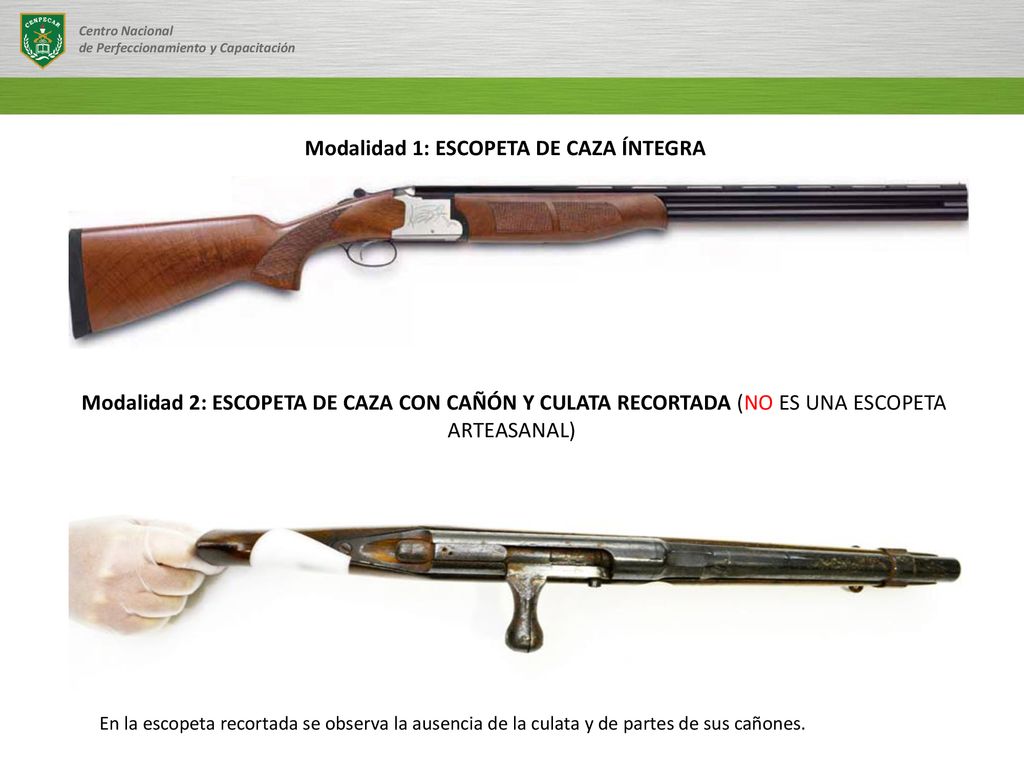

25 Modalidad 1: ESCOPETA DE CAZA ÍNTEGRA
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 1: ESCOPETA DE CAZA ÍNTEGRA Modalidad 2: ESCOPETA DE CAZA CON CAÑÓN Y CULATA RECORTADA (NO ES UNA ESCOPETA ARTEASANAL) En la escopeta recortada se observa la ausencia de la culata y de partes de sus cañones.

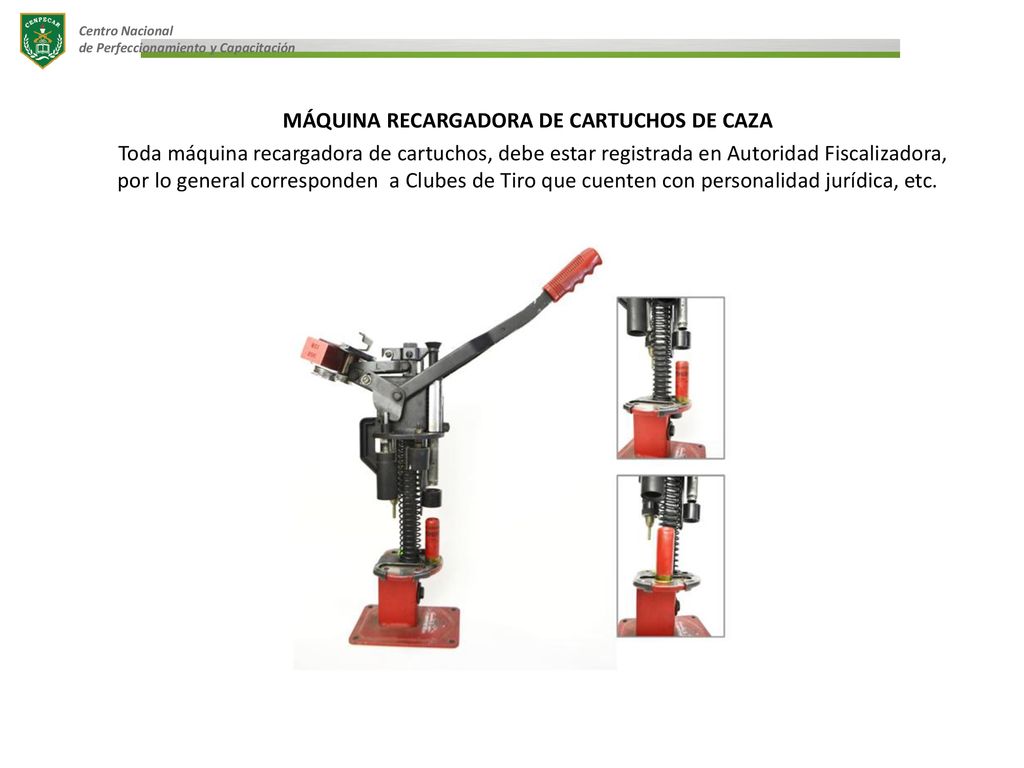

26 MÁQUINA RECARGADORA DE CARTUCHOS DE CAZA
Centro Nacional de Perfeccionamiento y Capacitación MÁQUINA RECARGADORA DE CARTUCHOS DE CAZA Toda máquina recargadora de cartuchos, debe estar registrada en Autoridad Fiscalizadora, por lo general corresponden a Clubes de Tiro que cuenten con personalidad jurídica, etc.

27 Centro Nacional de Perfeccionamiento y Capacitación

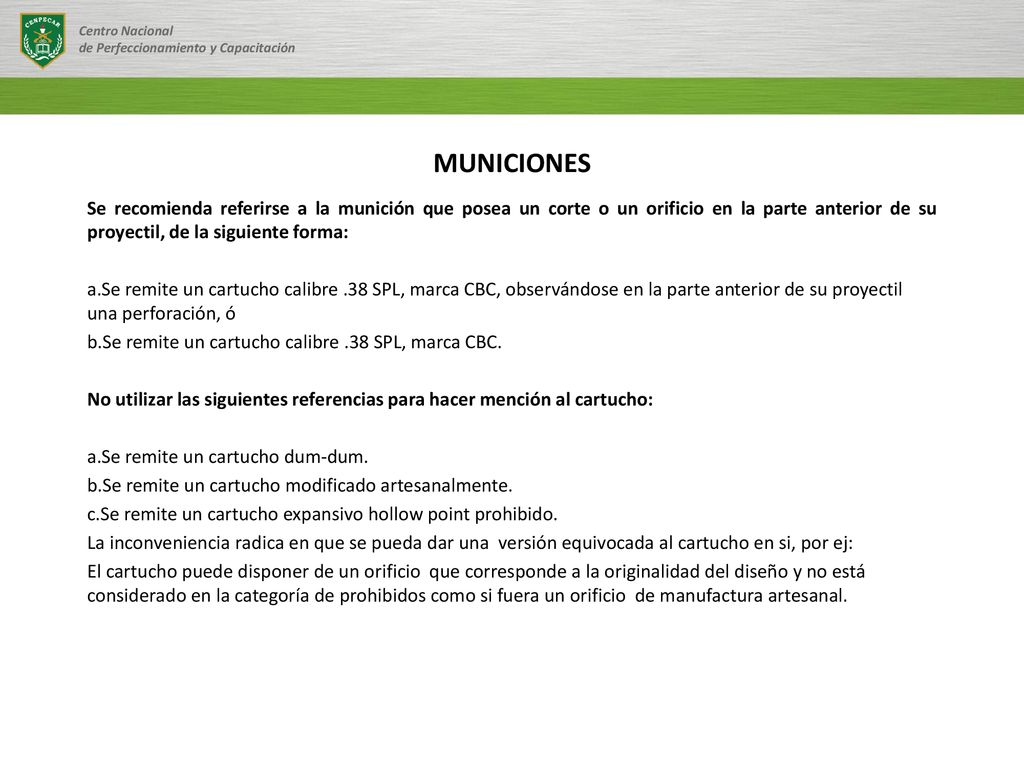

MUNICIONES Se recomienda referirse a la munición que posea un corte o un orificio en la parte anterior de su proyectil, de la siguiente forma: Se remite un cartucho calibre .38 SPL, marca CBC, observándose en la parte anterior de su proyectil una perforación, ó Se remite un cartucho calibre .38 SPL, marca CBC. No utilizar las siguientes referencias para hacer mención al cartucho: Se remite un cartucho dum-dum. Se remite un cartucho modificado artesanalmente. Se remite un cartucho expansivo hollow point prohibido. La inconveniencia radica en que se pueda dar una versión equivocada al cartucho en si, por ej: El cartucho puede disponer de un orificio que corresponde a la originalidad del diseño y no está considerado en la categoría de prohibidos como si fuera un orificio de manufactura artesanal.

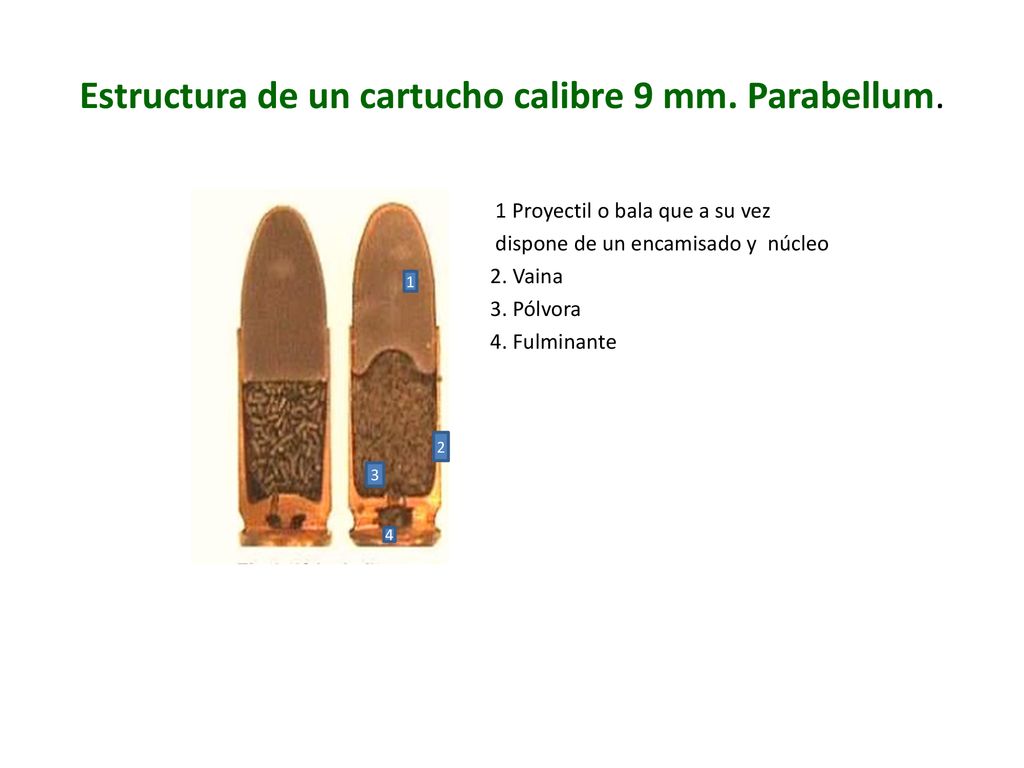

28 Estructura de un cartucho calibre 9 mm. Parabellum.
1 Proyectil o bala que a su vez dispone de un encamisado y núcleo 2. Vaina 3. Pólvora 4. Fulminante 1 2 3 4

29 ESTRUCTURA DE UN CARTUCHO DE CAZA, TAMBIÉN CONOCIDO COMO SEMIMETÁLICO Y/O DE PROYECTILES MÚLTIPLES

30 Centro Nacional de Perfeccionamiento y Capacitación

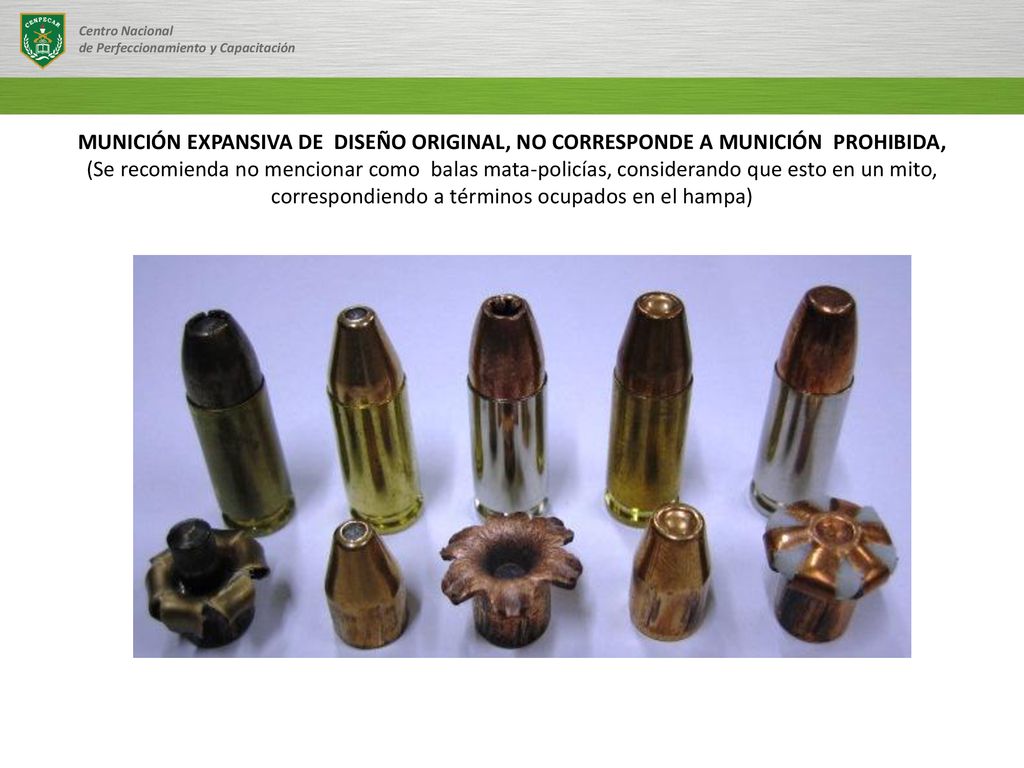

MUNICIÓN EXPANSIVA DE DISEÑO ORIGINAL, NO CORRESPONDE A MUNICIÓN PROHIBIDA, (Se recomienda no mencionar como balas mata-policías, considerando que esto en un mito, correspondiendo a términos ocupados en el hampa)

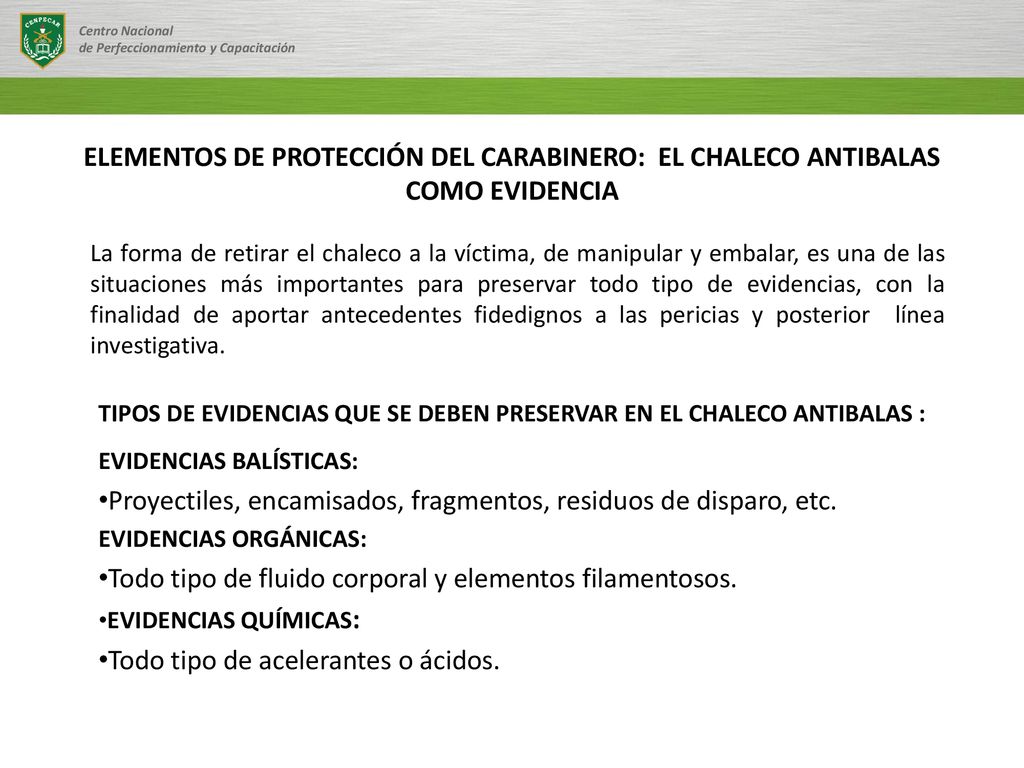

31 Proyectiles, encamisados, fragmentos, residuos de disparo, etc.
Centro Nacional de Perfeccionamiento y Capacitación ELEMENTOS DE PROTECCIÓN DEL CARABINERO: EL CHALECO ANTIBALAS COMO EVIDENCIA La forma de retirar el chaleco a la víctima, de manipular y embalar, es una de las situaciones más importantes para preservar todo tipo de evidencias, con la finalidad de aportar antecedentes fidedignos a las pericias y posterior línea investigativa. TIPOS DE EVIDENCIAS QUE SE DEBEN PRESERVAR EN EL CHALECO ANTIBALAS : EVIDENCIAS BALÍSTICAS: Proyectiles, encamisados, fragmentos, residuos de disparo, etc. EVIDENCIAS ORGÁNICAS: Todo tipo de fluido corporal y elementos filamentosos. EVIDENCIAS QUÍMICAS: Todo tipo de acelerantes o ácidos.

32 Centro Nacional de Perfeccionamiento y Capacitación

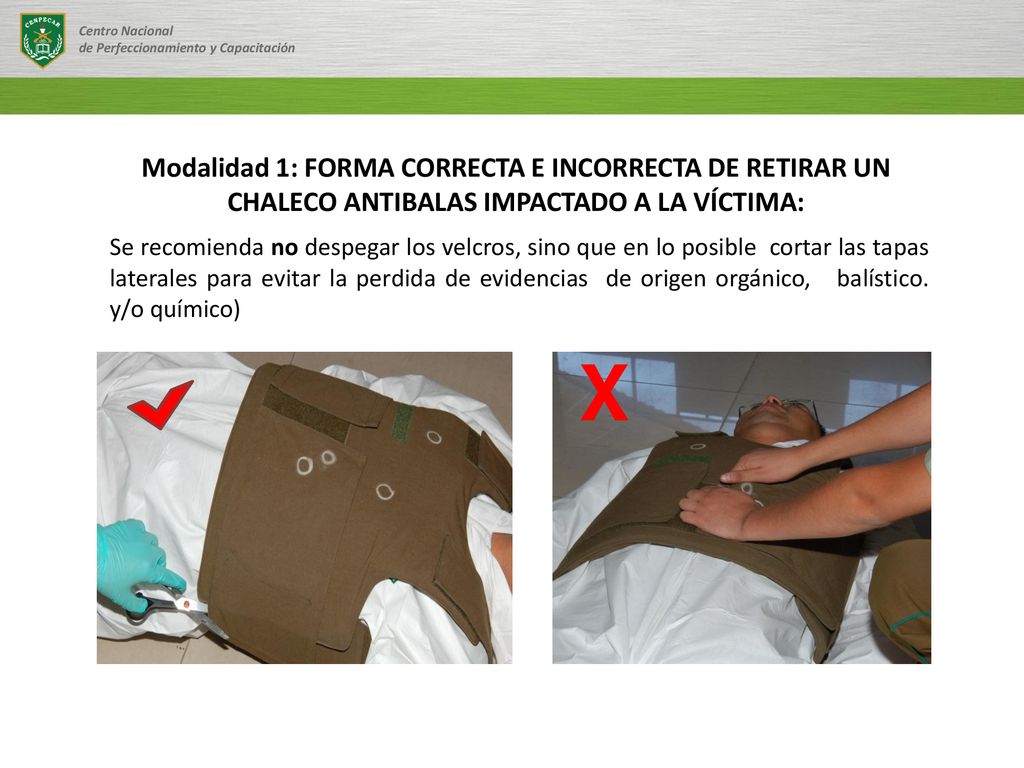

Modalidad 1: FORMA CORRECTA E INCORRECTA DE RETIRAR UN CHALECO ANTIBALAS IMPACTADO A LA VÍCTIMA: Se recomienda no despegar los velcros, sino que en lo posible cortar las tapas laterales para evitar la perdida de evidencias de origen orgánico, balístico. y/o químico) X

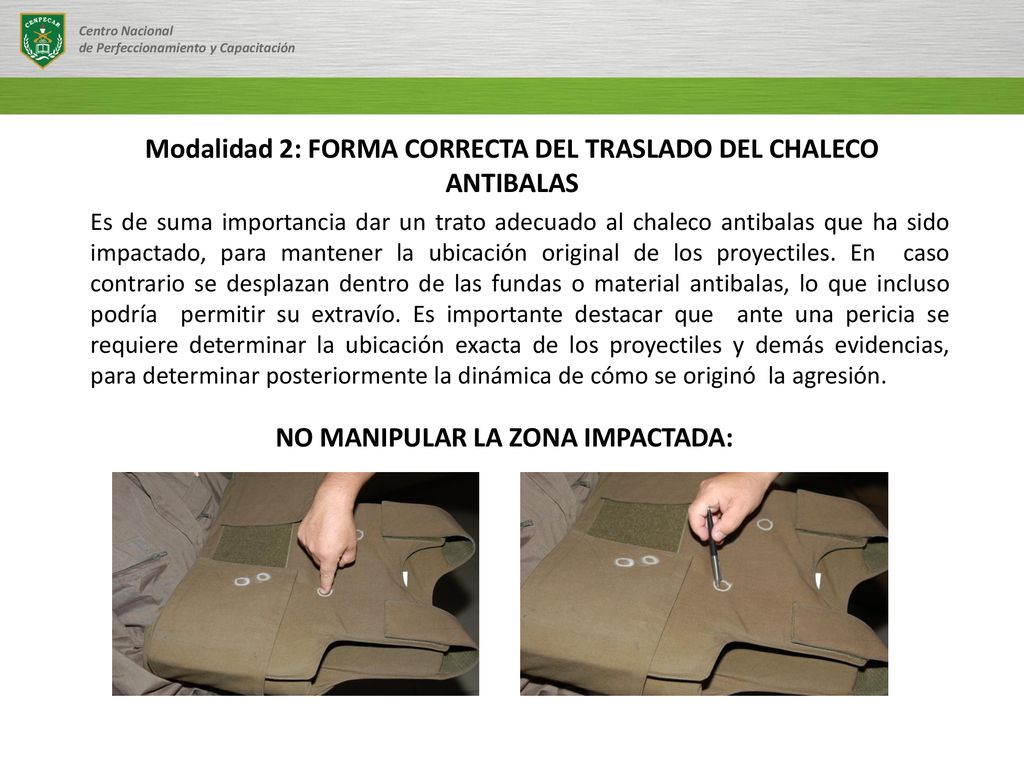

33 Modalidad 2: FORMA CORRECTA DEL TRASLADO DEL CHALECO ANTIBALAS
Centro Nacional de Perfeccionamiento y Capacitación Modalidad 2: FORMA CORRECTA DEL TRASLADO DEL CHALECO ANTIBALAS Es de suma importancia dar un trato adecuado al chaleco antibalas que ha sido impactado, para mantener la ubicación original de los proyectiles. En caso contrario se desplazan dentro de las fundas o material antibalas, lo que incluso podría permitir su extravío. Es importante destacar que ante una pericia se requiere determinar la ubicación exacta de los proyectiles y demás evidencias, para determinar posteriormente la dinámica de cómo se originó la agresión. NO MANIPULAR LA ZONA IMPACTADA:

34 Centro Nacional de Perfeccionamiento y Capacitación

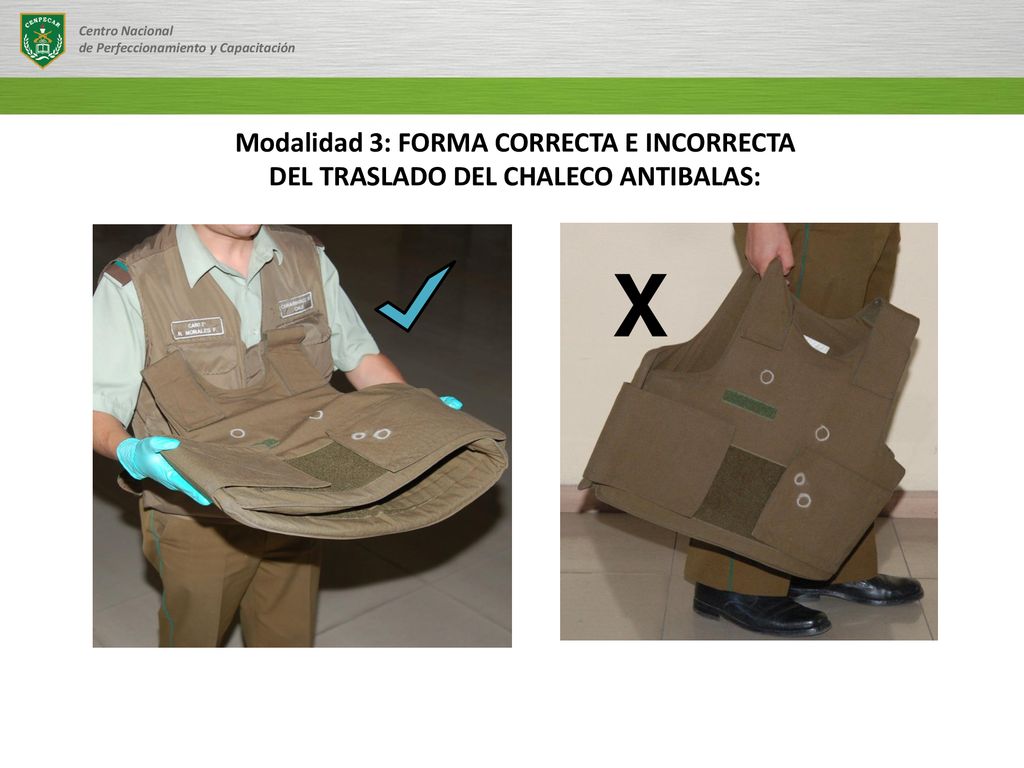

Modalidad 3: FORMA CORRECTA E INCORRECTA DEL TRASLADO DEL CHALECO ANTIBALAS: X

35 Centro Nacional de Perfeccionamiento y Capacitación

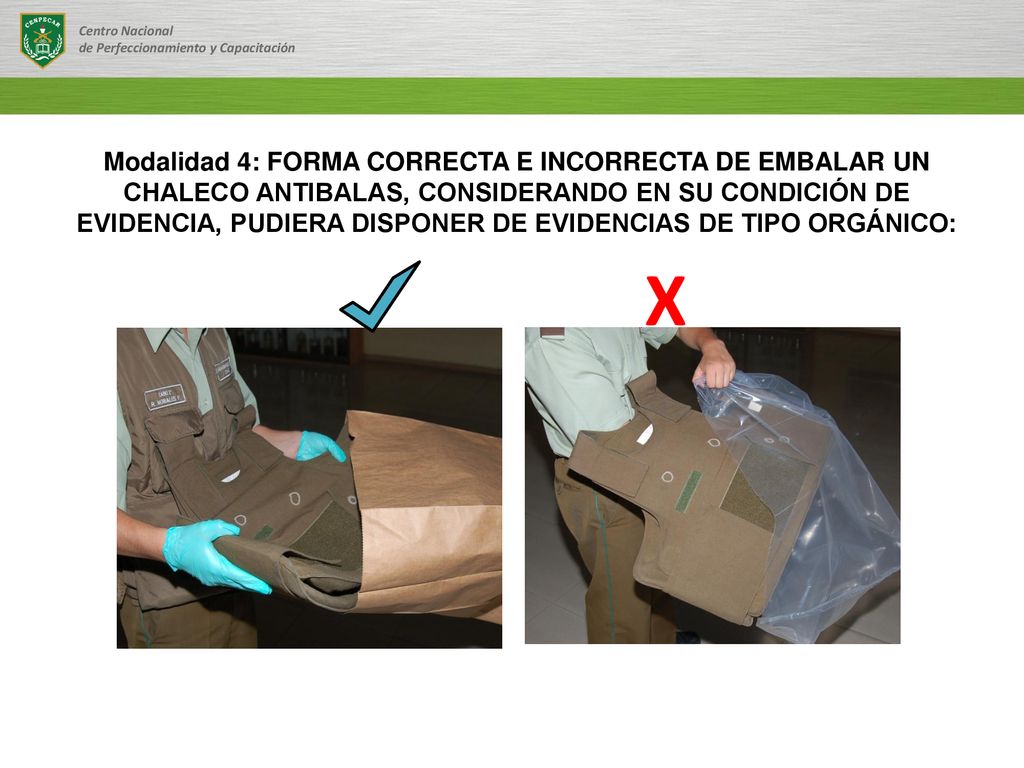

Modalidad 4: FORMA CORRECTA E INCORRECTA DE EMBALAR UN CHALECO ANTIBALAS, CONSIDERANDO EN SU CONDICIÓN DE EVIDENCIA, PUDIERA DISPONER DE EVIDENCIAS DE TIPO ORGÁNICO: X

36 Centro Nacional de Perfeccionamiento y Capacitación

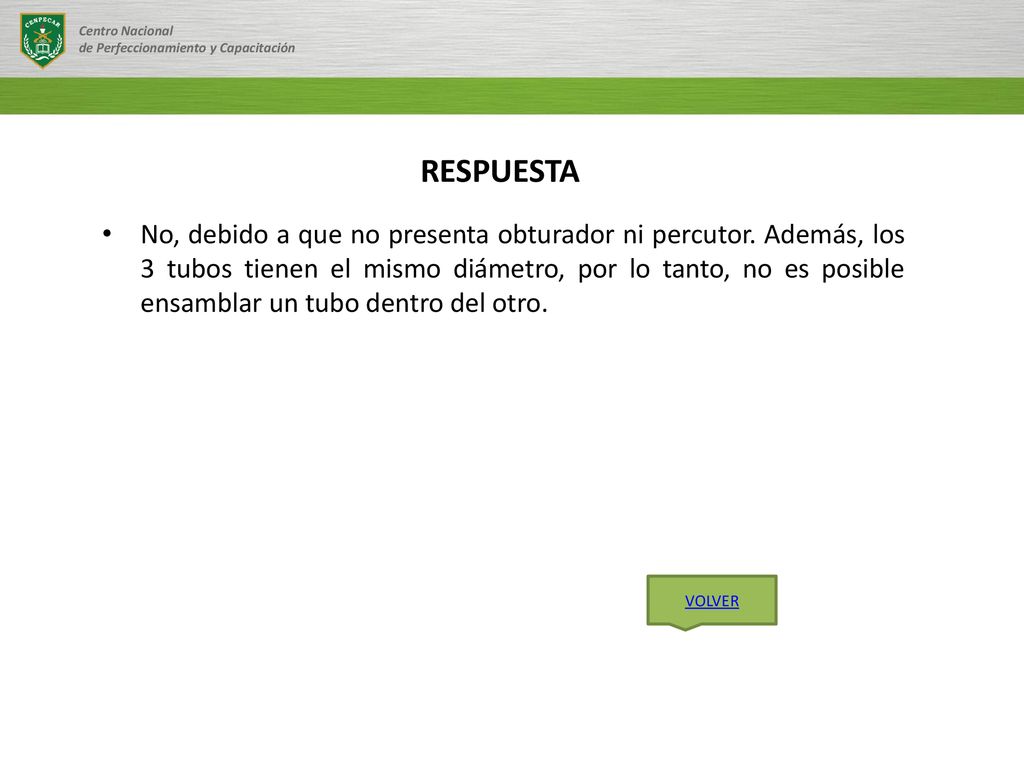

RESPUESTA No, debido a que no presenta obturador ni percutor. Además, los 3 tubos tienen el mismo diámetro, por lo tanto, no es posible ensamblar un tubo dentro del otro. VOLVER
