La ciencia de los electrodomésticos

Presentación del tema: "La ciencia de los electrodomésticos"— Transcripción de la presentación:

1 La ciencia de los electrodomésticos
Equipando a la futura generación para su participación activa en la Ciencia La ciencia de los electrodomésticos

2 ¿Puedes hacer recortes lo suficientemente grandes?
El próximo año Primero prohiben algunos electrodomésticos ... y ¡ahora ESTO! La UE ha anunciado nuevos y estrictos límites legales en el uso de la electricidad doméstica. REDUCE REDUCE REDUCE Señalar que la UE ya ha impuesto límites en la potencia nominal de los aspiradores y el borrador de una nueva propuesta está considerando hacer lo mismo para otros electrodomésticos. Pedir a los alumnos que sugieran por qué. Inducir que el propósito es recortar el uso de la electricidad y la producción de gases invernadero. Después, presentar el futuro límite (ficcional) en el uso de la electricidad doméstica. ¿Qué opinan los alumnos de esta restricción? ¿Cómo pueden reducir su propio uso de la electricidad? ¿Puedes hacer recortes lo suficientemente grandes? 2 Dilema Ciencia Decisión

3 analizarás un tema de ciencia usando:

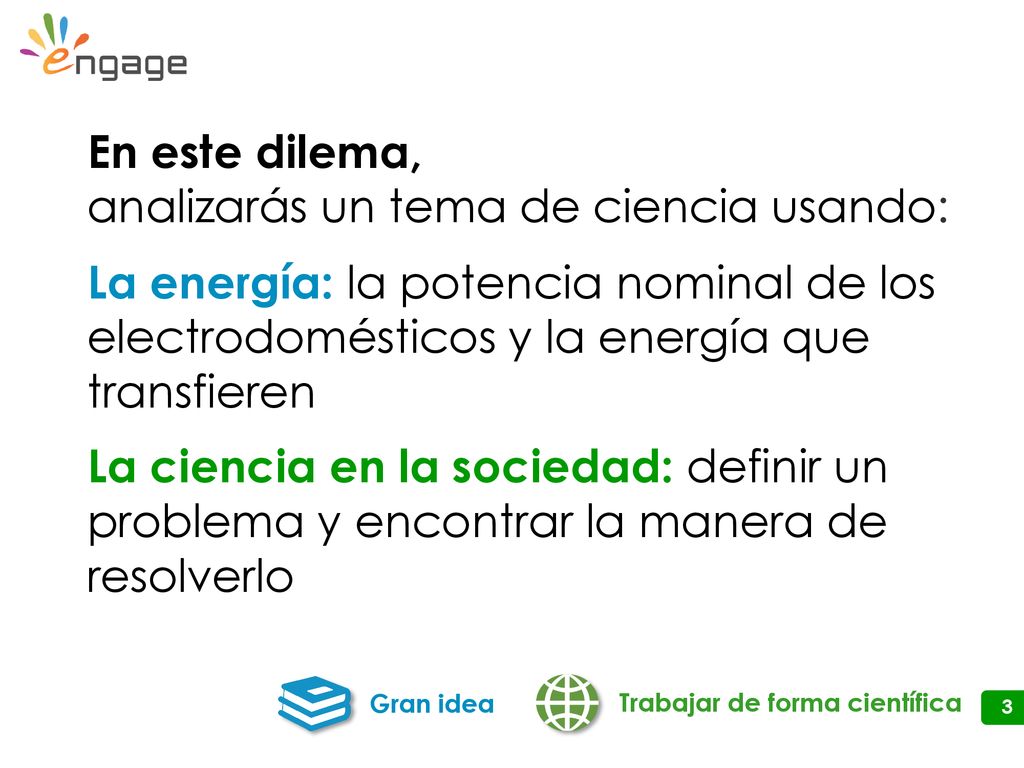

En este dilema, analizarás un tema de ciencia usando: La energía: la potencia nominal de los electrodomésticos y la energía que transfieren La ciencia en la sociedad: definir un problema y encontrar la manera de resolverlo Gran idea Trabajar de forma científica

4 ¿Qué electrodomésticos tienen una potencia nominal alta?
FA1 ¿Qué electrodomésticos tienen una potencia nominal alta? Los alumnos identifican los tres electrodomésticos con mayor potencia nominal. La respuesta es aquellos que transfieren más calor – el secador, la ducha y la plancha. Distribuir copias de las tarjetas recortadas de las fichas FA1a y FA1b de manera que cada grupo tenga 8 tarjetas. Los alumnos convierten todas las potencias nominales a kW (pueden usar rotuladores de pizarra blanca para escribir estos valores en las tarjetas) y ordenan las tarjetas de mayor a menor potencia nominal. Elige tres electrodomésticos con una potencia nominal alta. Ordena, de mayor a menor potencia nominal, las tarjetas de electrodomésticos. Dilema Ciencia Decisión

5 ¿Cuánta energía transfieren los electrodomésticos?

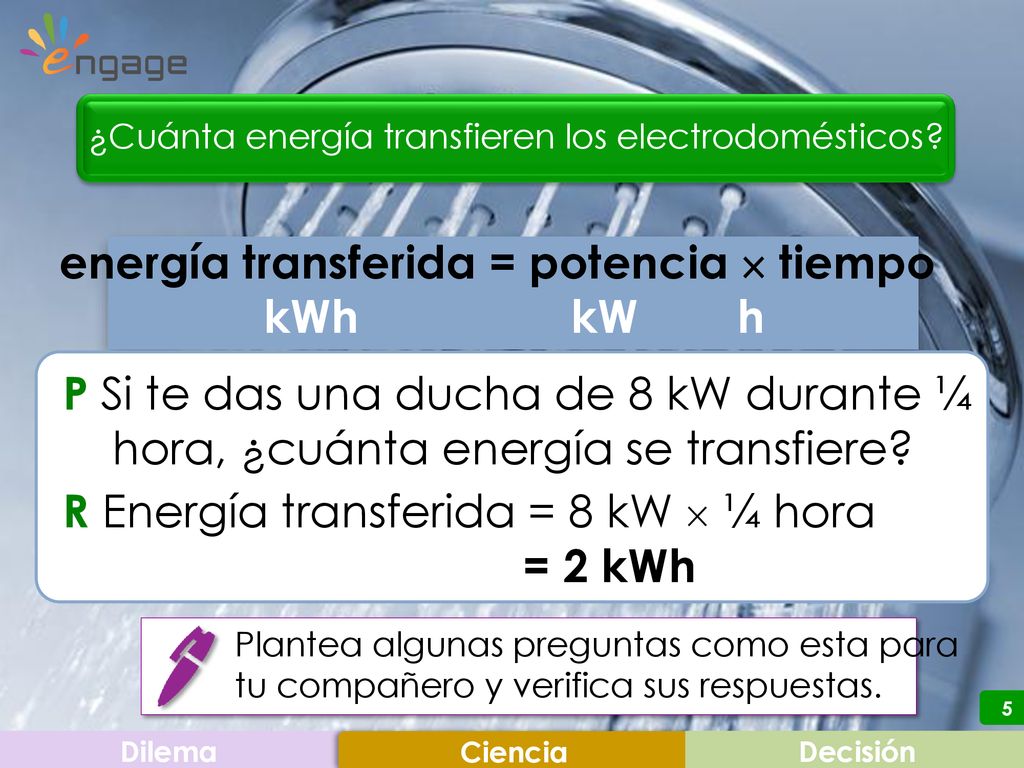

energía transferida = potencia  tiempo kWh kW h P Si te das una ducha de 8 kW durante ¼ hora, ¿cuánta energía se transfiere? R Energía transferida = 8 kW  ¼ hora = 2 kWh Explicar el ejemplo resuelto. Después, los alumnos plantean preguntas similares a sus compañeros, usando los valores de potencia nominal dados en las tarjetas. Plantea algunas preguntas como esta para tu compañero y verifica sus respuestas. 5 Dilema Ciencia Decisión

6 FA2-4 En casa, los que pagan las facturas te dan una asignación personal diaria de electricidad de 1.5 kWh. 1ª opción: Los alumnos trabajan con la ficha FA2 para calcular la energía transferida por los electrodomésticos que usan en un día normal. Usan las fichas FA3a y FA3b para representar esta energía de forma visual. Después, siguen con las instrucciones de la ficha FA3a para decidir cómo recortar su uso de electrodomésticos de manera que no se excedan de su asignación personal diaria de electricidad de 1.5 kWh. 2ª opción: hacer la versión sin cálculos Los alumnos siguen las instrucciones de la ficha FA4a para mostrar la energía transferida por los electrodomésticos que usan en un día normal. Después, siguen con las instrucciones para decidir cómo recortar su uso de electrodomésticos de manera que no se excedan de su asignación personal diaria de electricidad de 1.5 kWh. ¿Cuánta electricidad usas ahora? ¿Qué recortes podrías hacer para ajustarte a tu asignación? ¿Qué electrodomésticos vas a usar y durante cuánto tiempo? Dilema Ciencia Decisión

7 ¿Cómo puedes conseguir más tiempo para tu asignación?
¿Qué podría hacer cambiar cómo usas tu asignación? Preguntas de la sesión plenaria. Es posible que los alumnos sugieran el uso de electrodomésticos más eficientes o la instalación de paneles solares, con objeto de conseguir más tiempo para su asignación. Puede que puntualicen que sus necesidades de calefacción cambian según la estación. 7 Dilema Ciencia Decisión

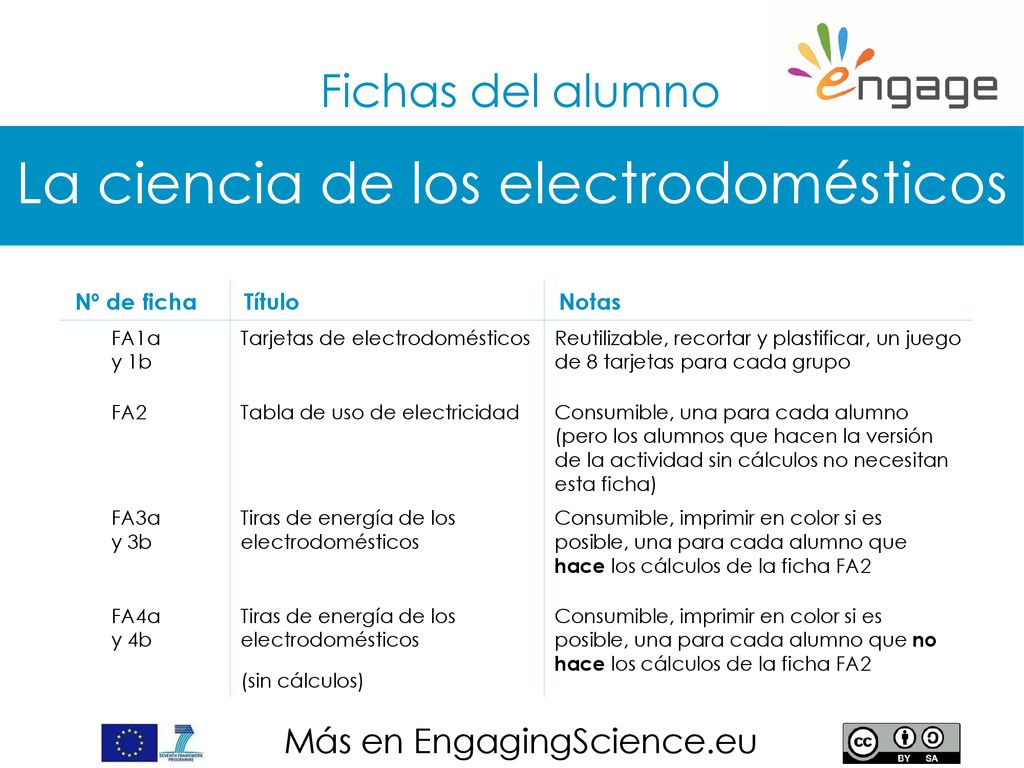

8 La ciencia de los electrodomésticos
Fichas del alumno La ciencia de los electrodomésticos Nº de ficha Título Notas FA1a y 1b Tarjetas de electrodomésticos Reutilizable, recortar y plastificar, un juego de 8 tarjetas para cada grupo FA2 Tabla de uso de electricidad Consumible, una para cada alumno (pero los alumnos que hacen la versión de la actividad sin cálculos no necesitan esta ficha) FA3a y 3b Tiras de energía de los electrodomésticos Consumible, imprimir en color si es posible, una para cada alumno que hace los cálculos de la ficha FA2 FA4a y 4b (sin cálculos) Consumible, imprimir en color si es posible, una para cada alumno que no hace los cálculos de la ficha FA2

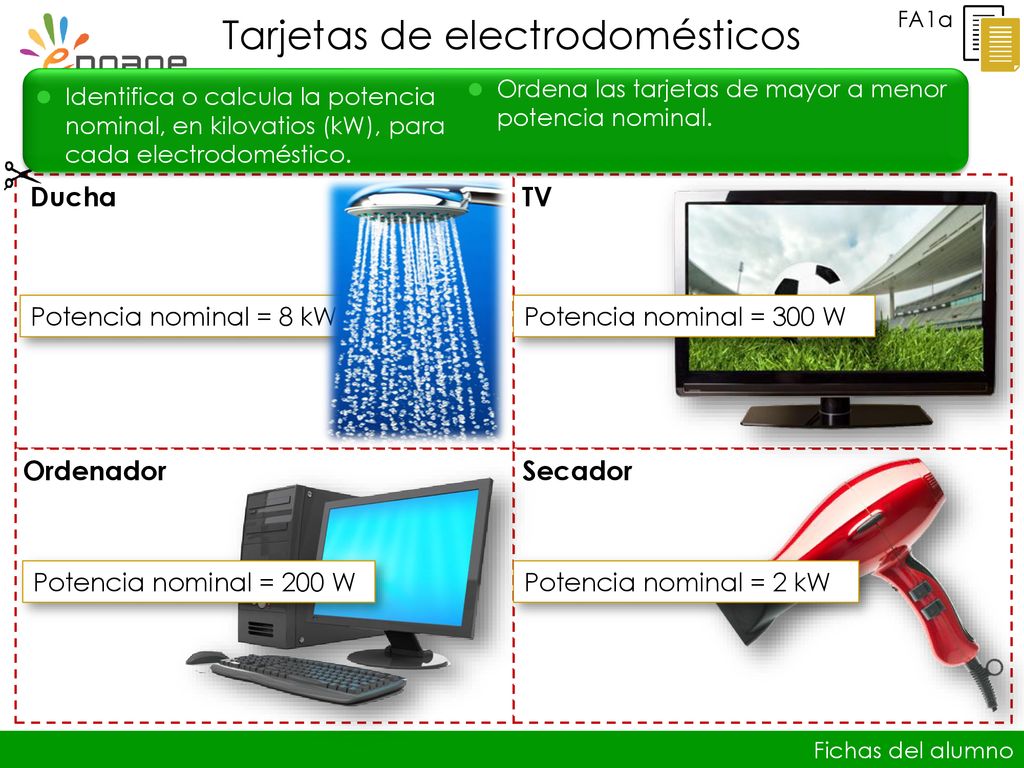

9 Tarjetas de electrodomésticos
FA1a Identifica o calcula la potencia nominal, en kilovatios (kW), para cada electrodoméstico. Ordena las tarjetas de mayor a menor potencia nominal. Ducha TV Potencia nominal = 8 kW Potencia nominal = 300 W Ordenador Secador Potencia nominal = 200 W Potencia nominal = 2 kW

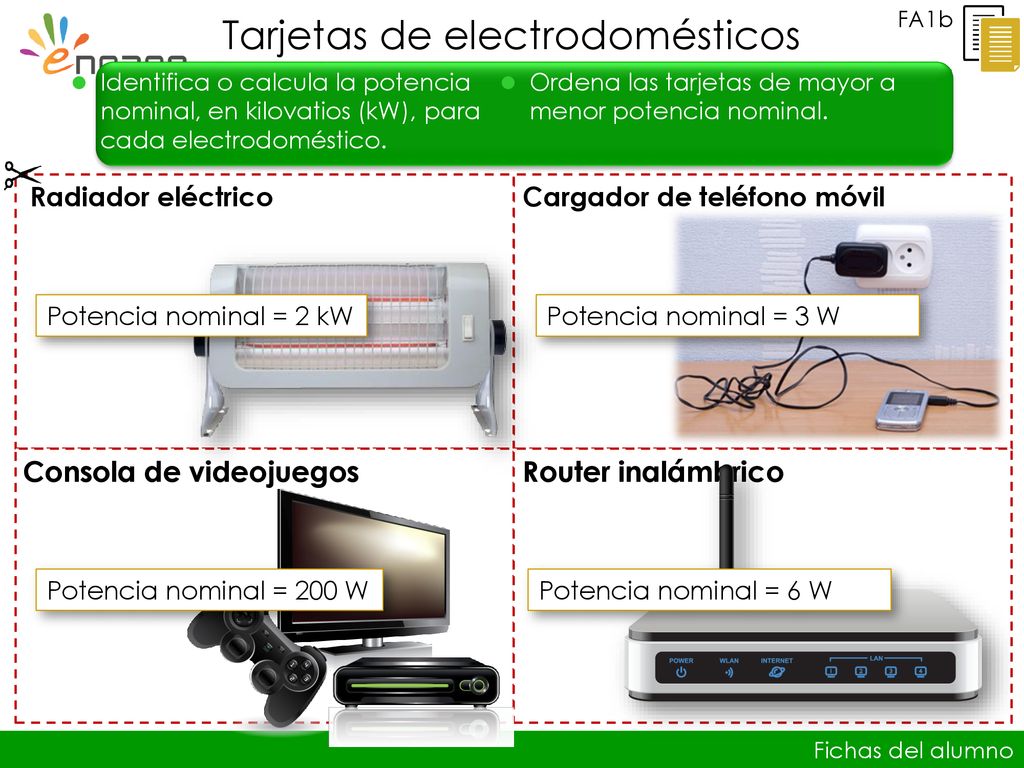

10 Tarjetas de electrodomésticos
FA1b Identifica o calcula la potencia nominal, en kilovatios (kW), para cada electrodoméstico. Ordena las tarjetas de mayor a menor potencia nominal. Radiador eléctrico Cargador de teléfono móvil Potencia nominal = 2 kW Potencia nominal = 3 W Consola de videojuegos Router inalámbrico Potencia nominal = 200 W Potencia nominal = 6 W

11 energía transferida(kWh)

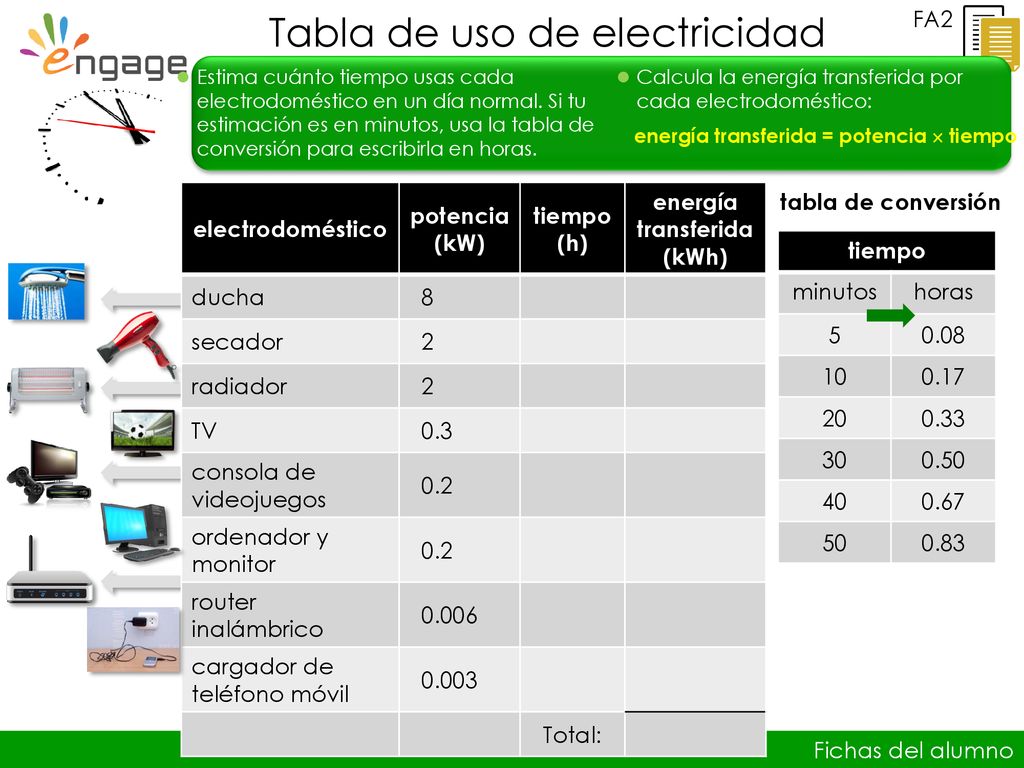

Tabla de uso de electricidad FA2 Calcula la energía transferida por cada electrodoméstico: Estima cuánto tiempo usas cada electrodoméstico en un día normal. Si tu estimación es en minutos, usa la tabla de conversión para escribirla en horas. energía transferida = potencia  tiempo electrodoméstico potencia (kW) tiempo (h) energía transferida(kWh) ducha 8 secador 2 radiador TV 0.3 consola de videojuegos 0.2 ordenador y monitor router inalámbrico 0.006 cargador de teléfono móvil 0.003 Total: tabla de conversión tiempo minutos horas 5 0.08 10 0.17 20 0.33 30 0.50 40 0.67 50 0.83

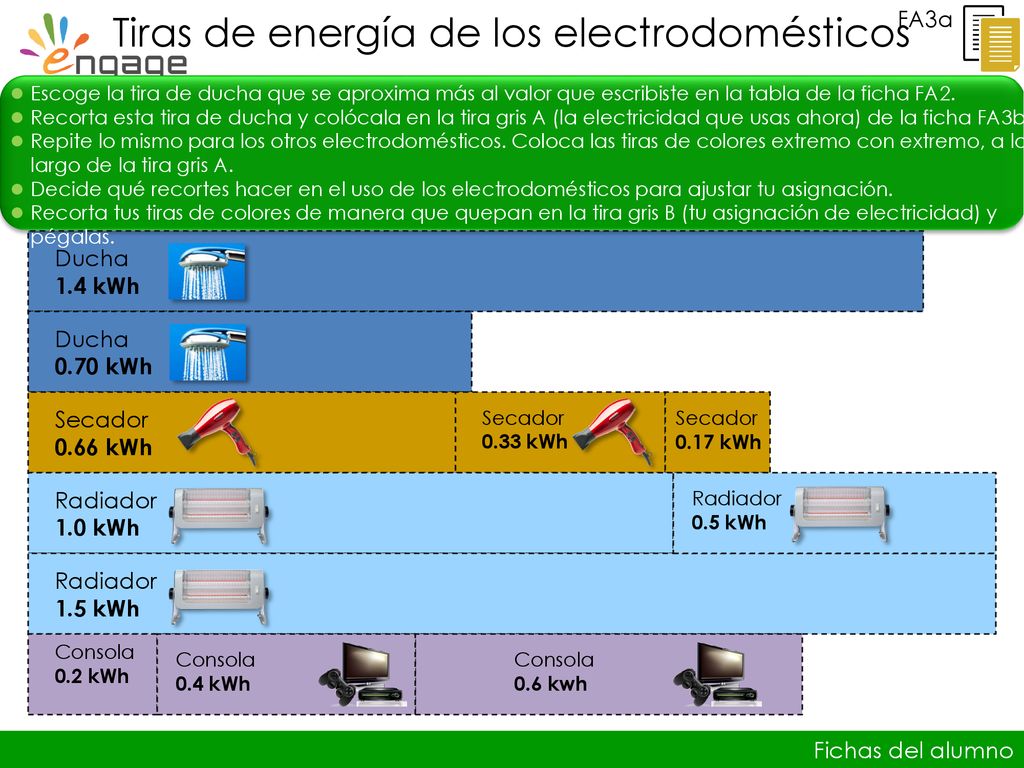

12 Tiras de energía de los electrodomésticos
FA3a Tiras de energía de los electrodomésticos Escoge la tira de ducha que se aproxima más al valor que escribiste en la tabla de la ficha FA2. Recorta esta tira de ducha y colócala en la tira gris A (la electricidad que usas ahora) de la ficha FA3b. Repite lo mismo para los otros electrodomésticos. Coloca las tiras de colores extremo con extremo, a lo largo de la tira gris A. Decide qué recortes hacer en el uso de los electrodomésticos para ajustar tu asignación. Recorta tus tiras de colores de manera que quepan en la tira gris B (tu asignación de electricidad) y pégalas. Ducha 1.4 kWh Ducha 0.70 kWh Secador 0.66 kWh Secador 0.33 kWh Secador 0.17 kWh Radiador 1.0 kWh Radiador 0.5 kWh Radiador 1.5 kWh Consola 0.2 kWh Consola 0.4 kWh Consola 0.6 kwh

13 Tiras de energía de los electrodomésticos

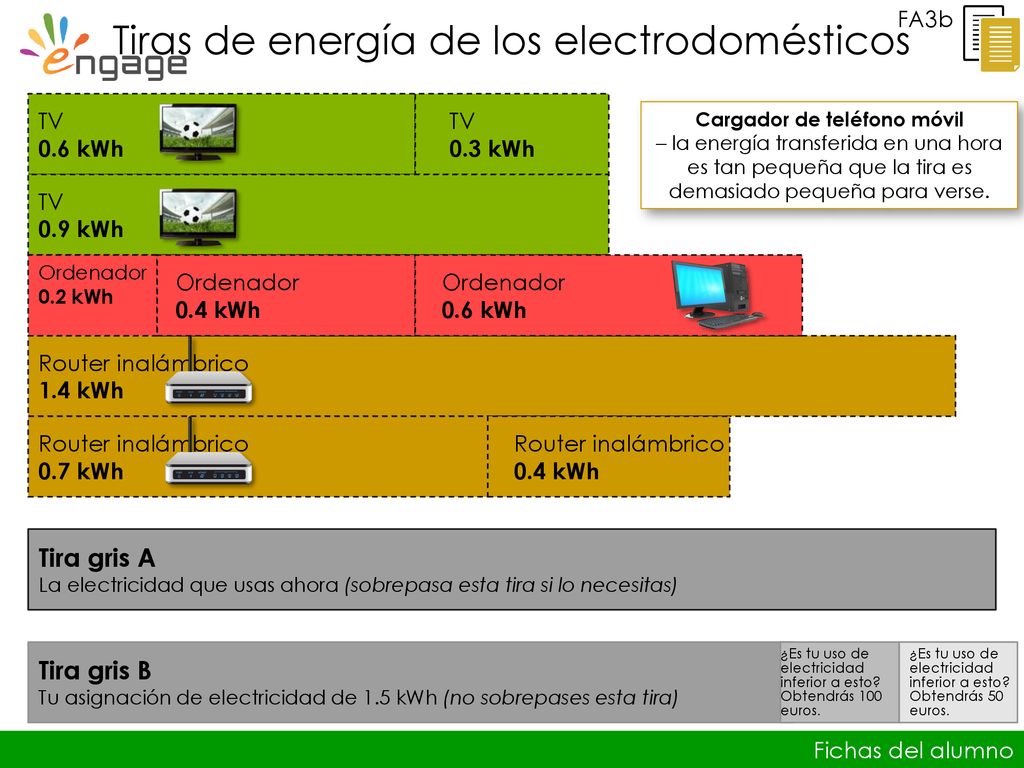

FA3b Tiras de energía de los electrodomésticos TV 0.6 kWh TV 0.3 kWh Cargador de teléfono móvil – la energía transferida en una hora es tan pequeña que la tira es demasiado pequeña para verse. TV 0.9 kWh Ordenador 0.2 kWh Ordenador 0.4 kWh Ordenador 0.6 kWh Router inalámbrico 1.4 kWh Router inalámbrico 0.7 kWh Router inalámbrico 0.4 kWh Tira gris A La electricidad que usas ahora (sobrepasa esta tira si lo necesitas) ¿Es tu uso de electricidad inferior a esto? Obtendrás 100 euros. ¿Es tu uso de electricidad inferior a esto? Obtendrás 50 euros. Tira gris B Tu asignación de electricidad de 1.5 kWh (no sobrepases esta tira)

14 Tiras de energía de los electrodomésticos (sin cálculos)

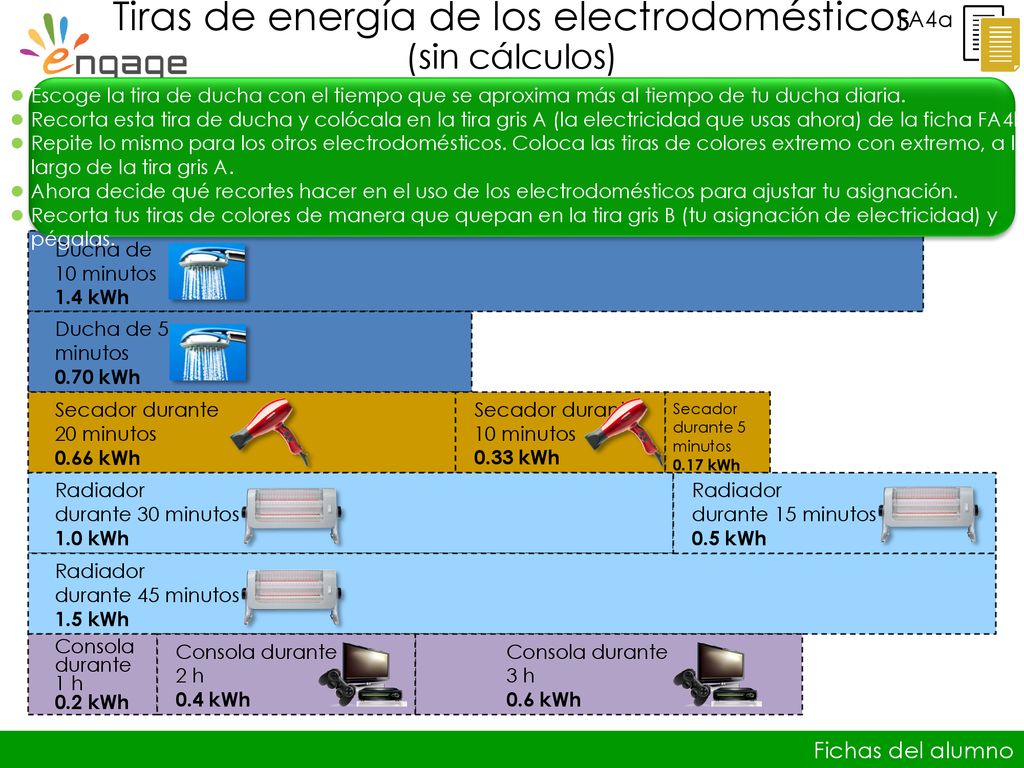

FA4a Escoge la tira de ducha con el tiempo que se aproxima más al tiempo de tu ducha diaria. Recorta esta tira de ducha y colócala en la tira gris A (la electricidad que usas ahora) de la ficha FA4b. Repite lo mismo para los otros electrodomésticos. Coloca las tiras de colores extremo con extremo, a lo largo de la tira gris A. Ahora decide qué recortes hacer en el uso de los electrodomésticos para ajustar tu asignación. Recorta tus tiras de colores de manera que quepan en la tira gris B (tu asignación de electricidad) y pégalas. Ducha de 10 minutos 1.4 kWh Ducha de 5 minutos 0.70 kWh Secador durante 20 minutos 0.66 kWh Secador durante 10 minutos 0.33 kWh Secador durante 5 minutos 0.17 kWh Radiador durante 30 minutos 1.0 kWh Radiador durante 15 minutos 0.5 kWh Radiador durante 45 minutos 1.5 kWh Consola durante 1 h 0.2 kWh Consola durante 2 h 0.4 kWh Consola durante 3 h 0.6 kWh

15 Tiras de energía de los electrodomésticos (sin cálculos)
FA4b TV durante 2 h 0.6 kWh TV durante 1 h 0.3 kWh Cargador de teléfono móvil – la energía transferida en una hora es tan pequeña que la tira es demasiado pequeña para verse. TV durante 3 h 0.9 kWh Ordenador durante 1 h 0.2 kWh Ordenador durante 2 h 0.4 kWh Ordenador durante 3 h 0.6 kWh Router inalámbrico durante 24 h 1.4 kWh Router inalámbrico durante 12 h 0.7 kWh Router inalámbrico durante 6 h 0.4 kWh Tira gris A La electricidad que usas ahora (sobrepasa esta tira si lo necesitas) ¿Es tu uso de electricidad inferior a esto? Obtendrás 100 euros. ¿Es tu uso de electricidad inferior a esto? Obtendrás 50 euros. Tira gris B Tu asignación de electricidad de 1.5 kWh (no sobrepases esta tira)

16 Haga que sus alumnos conversen y piensen

17 Equipando a la futura generación para su participación activa en la Ciencia
