ENERGIA SOLAR FOTOVOLTAICA

Presentación del tema: "ENERGIA SOLAR FOTOVOLTAICA"— Transcripción de la presentación:

1 ENERGIA SOLAR FOTOVOLTAICA
Capítulo 9 Miguel Hadzich

2 Pero primero tenemos que conocer al SOL

3

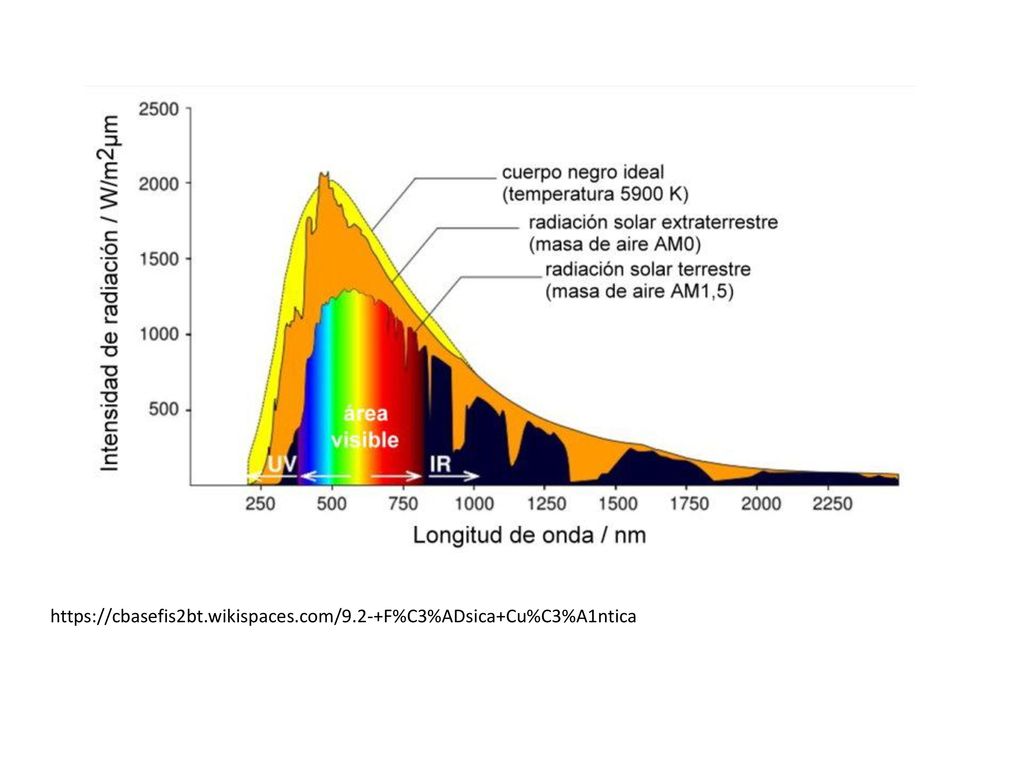

4 https://cbasefis2bt.wikispaces.com/9.2-+F%C3%ADsica+Cu%C3%A1ntica

5 LEER ESTA PAGINA

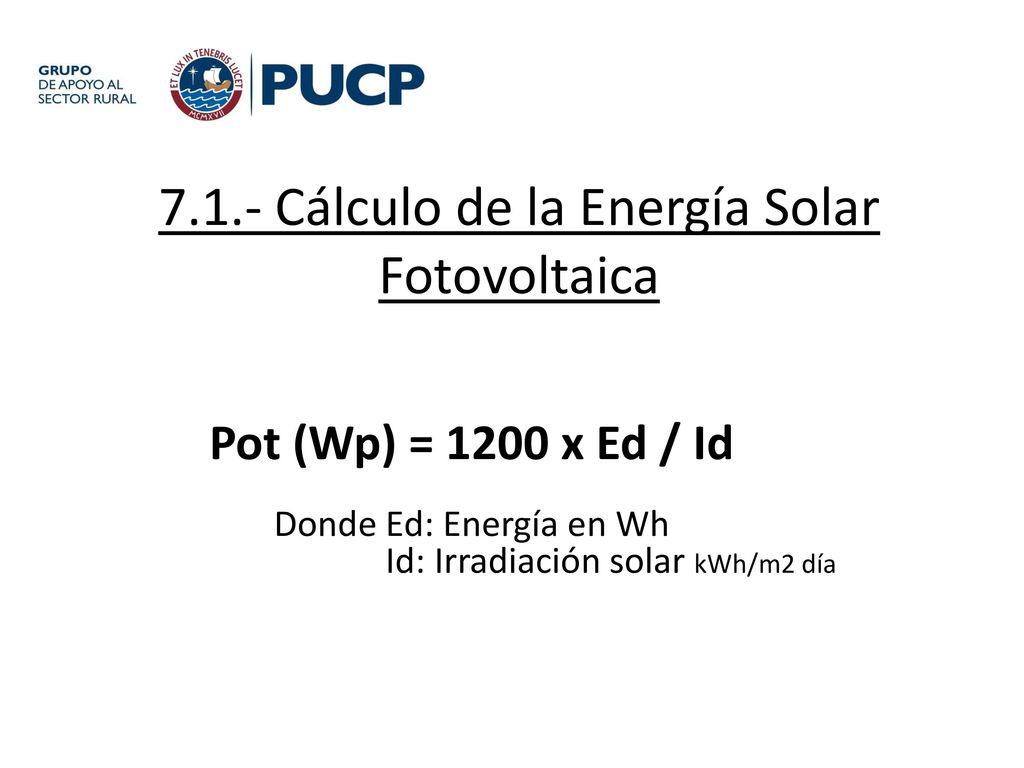

6 7.1.- Cálculo de la Energía Solar Fotovoltaica
Pot (Wp) = 1200 x Ed / Id Donde Ed: Energía en Wh Id: Irradiación solar kWh/m2 día

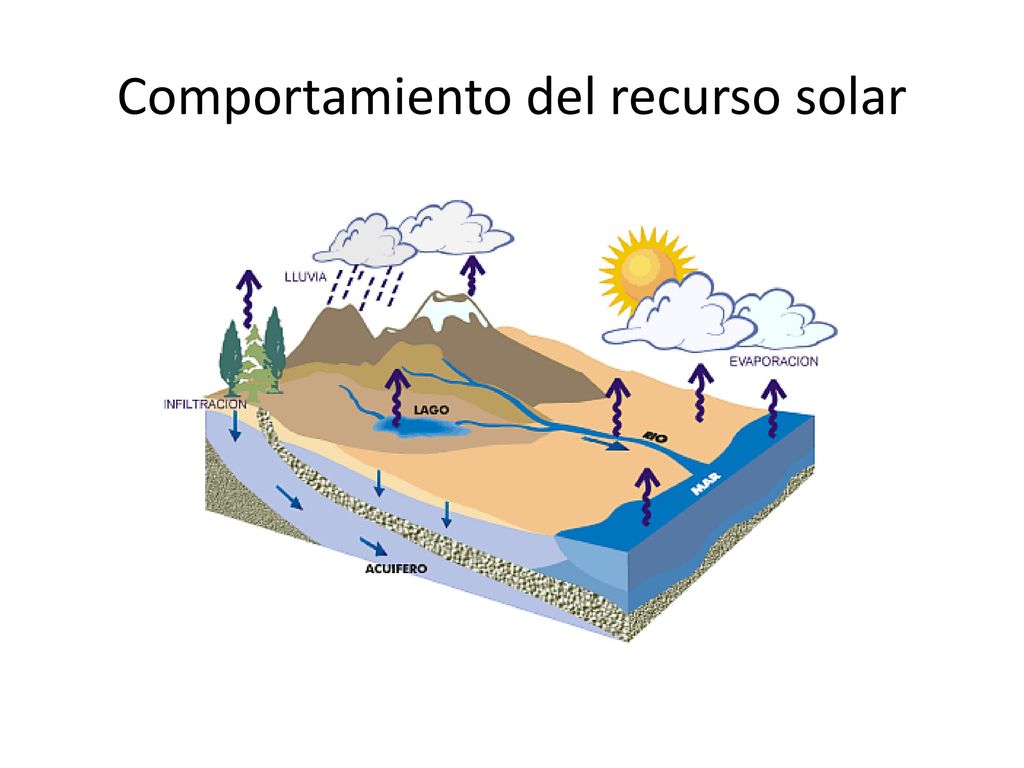

7 Comportamiento del recurso solar

8 Mapa Solar – mes Mayo IRRADIACION SOLAR Id (kWh/ m2 día)

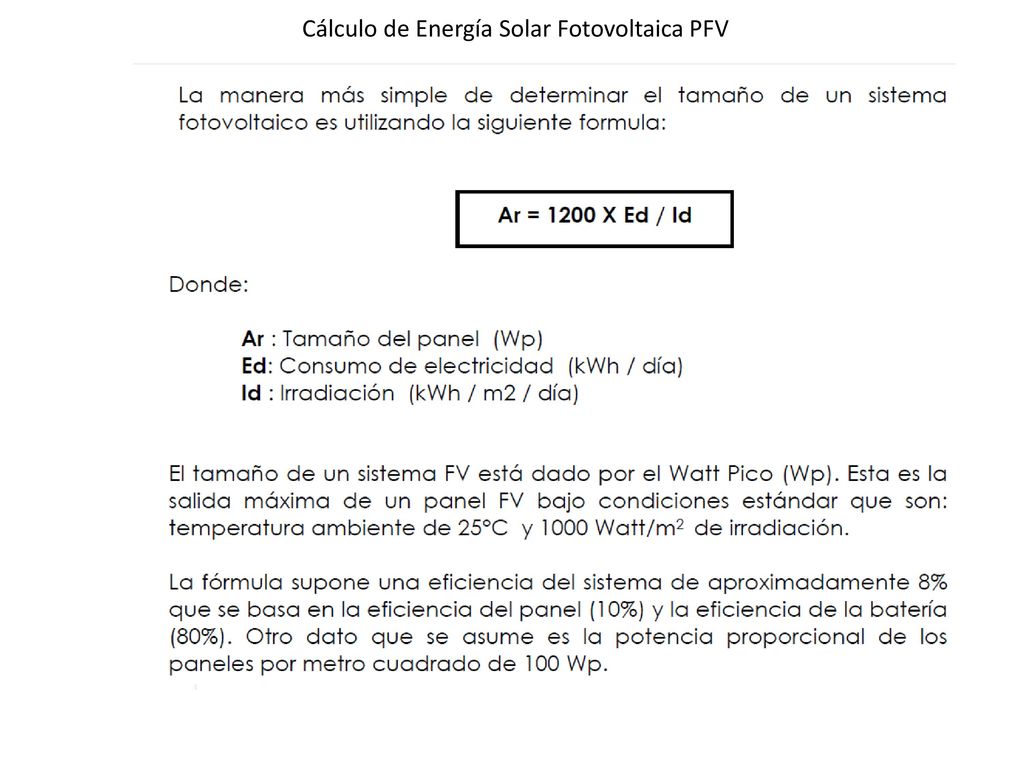

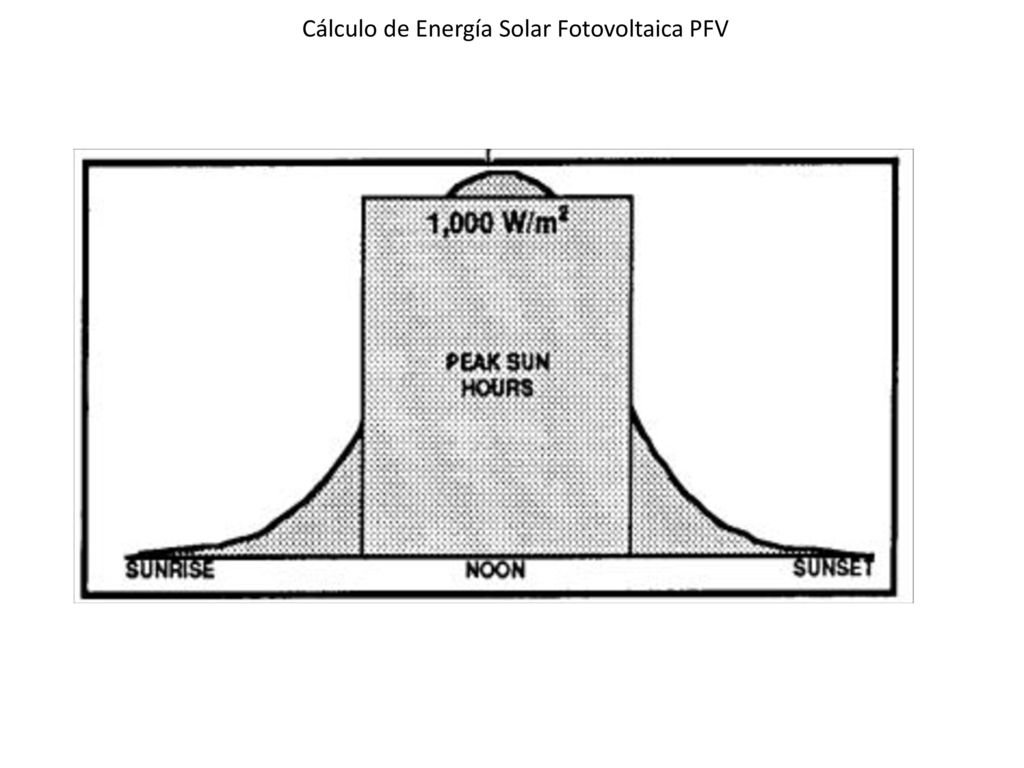

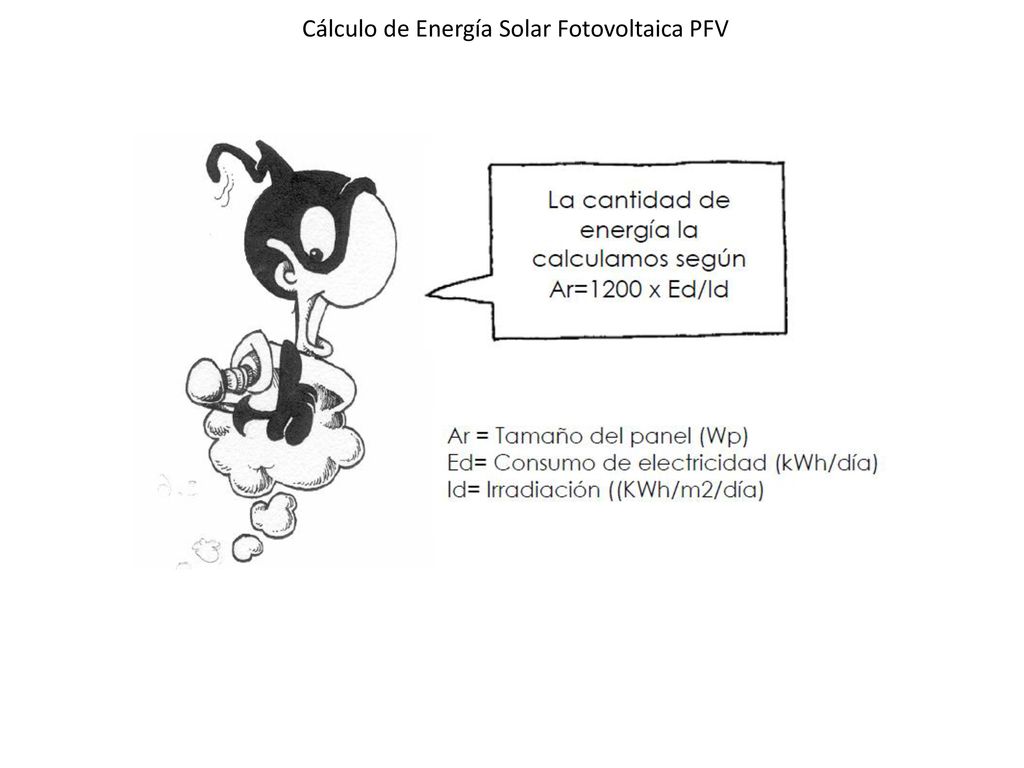

9 Cálculo de Energía Solar Fotovoltaica PFV
Por qué es Wp?

10 Mapa Solar – mes Moviembre IRRADIACION SOLAR Id (kWh/ m2 día) Siempre será DATO

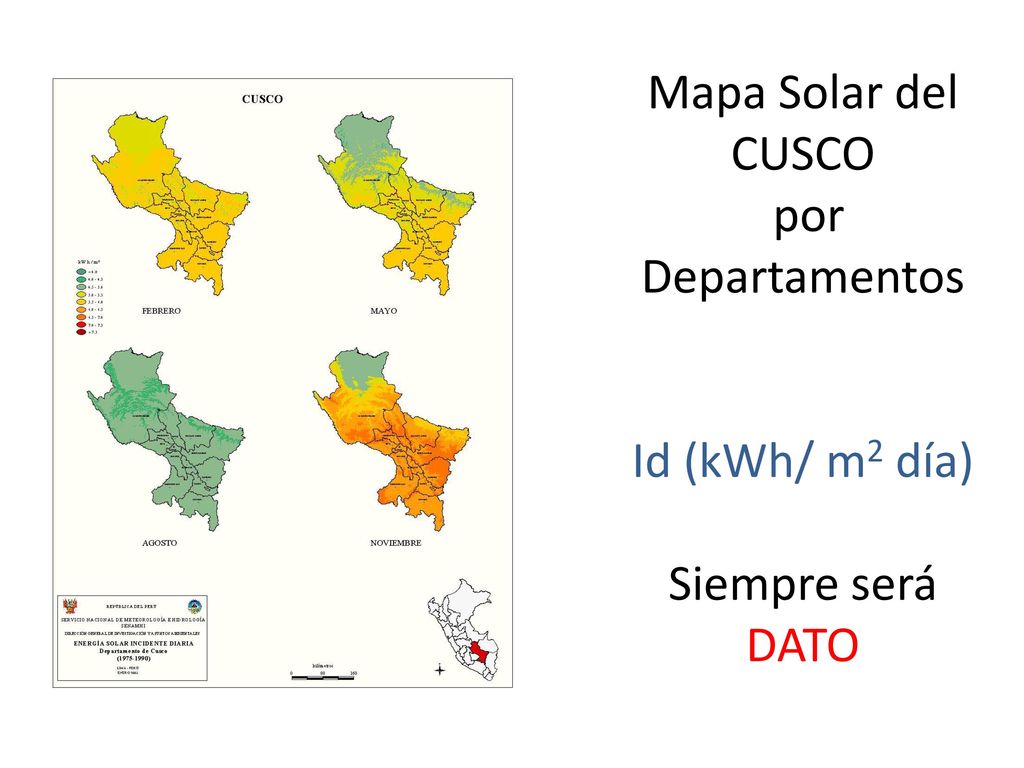

11 Mapa Solar del CUSCO por Departamentos Id (kWh/ m2 día) Siempre será DATO

12 Apps de Irradiación solar
Solar Radiation Finder Fuera de la Tierra no nos sirve para los cálculos

13 Apps de Irradiación solar

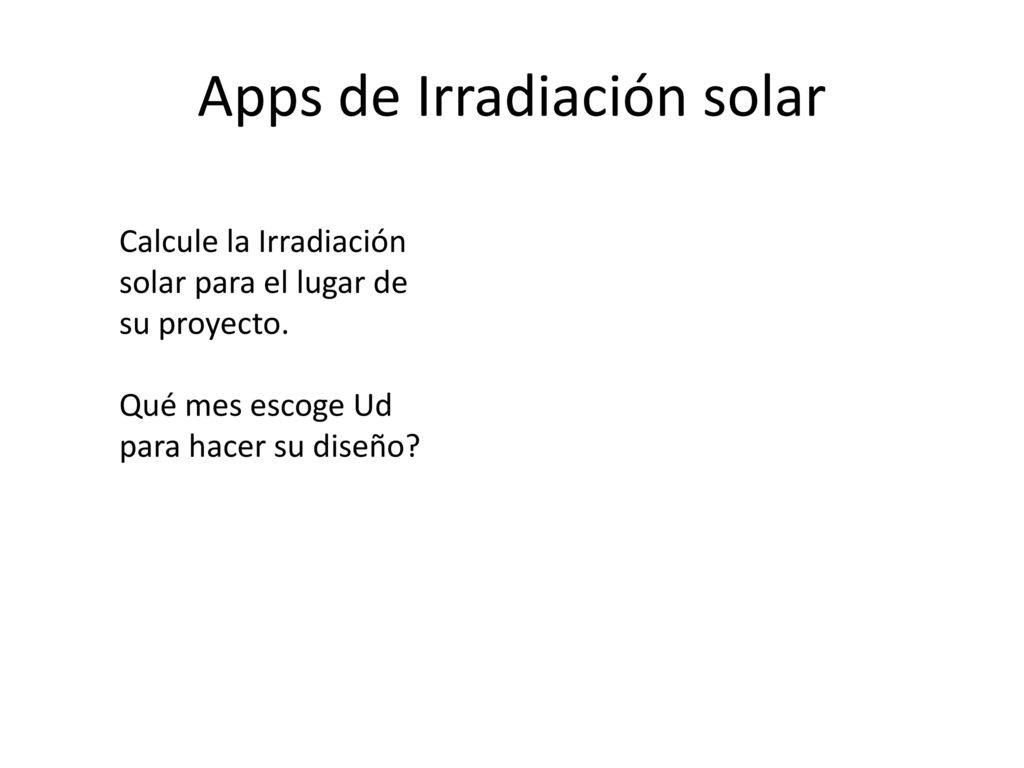

Calcule la Irradiación solar para el lugar de su proyecto. Qué mes escoge Ud para hacer su diseño?

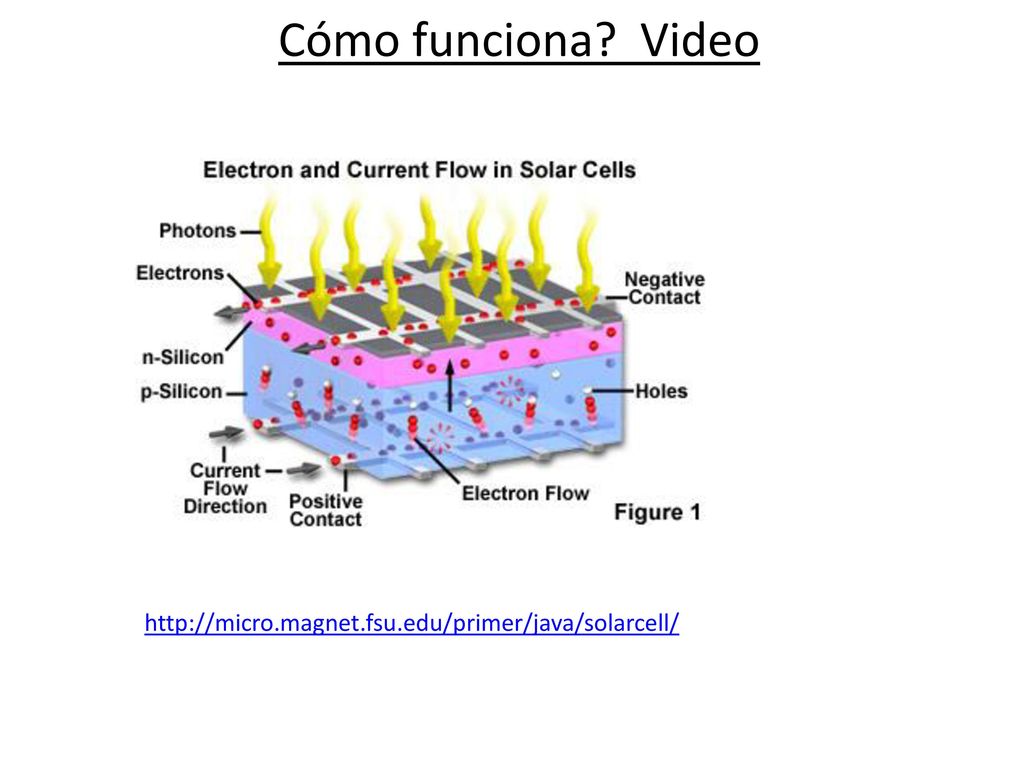

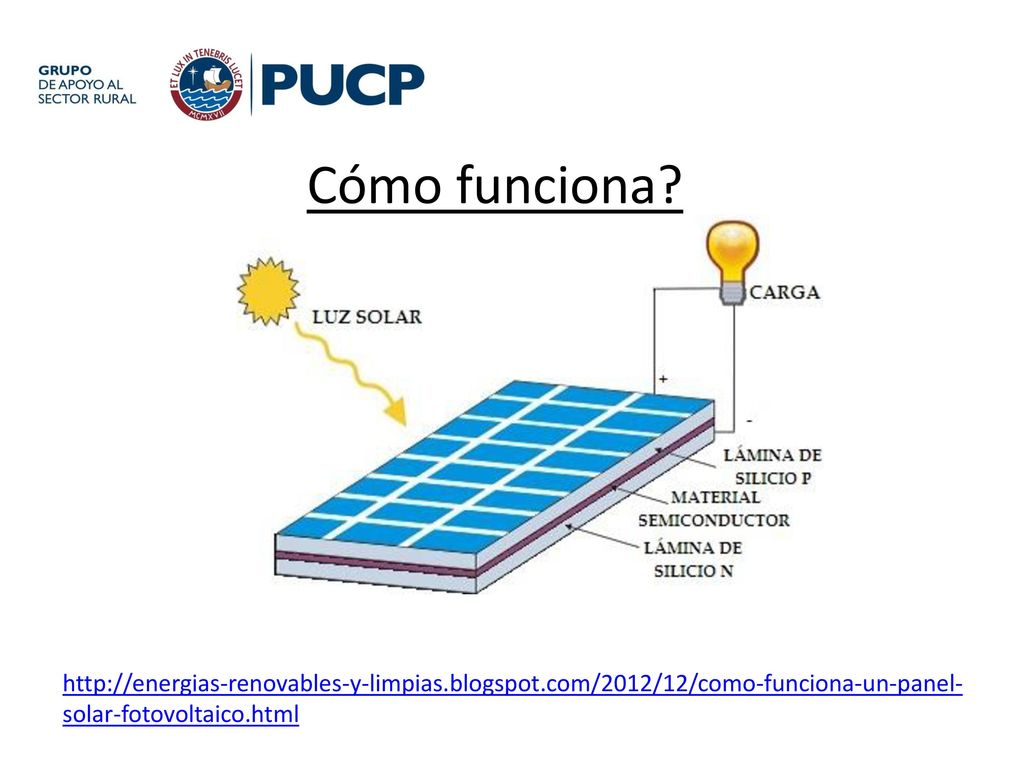

14 Cómo funciona?

15 Cómo funciona? Video

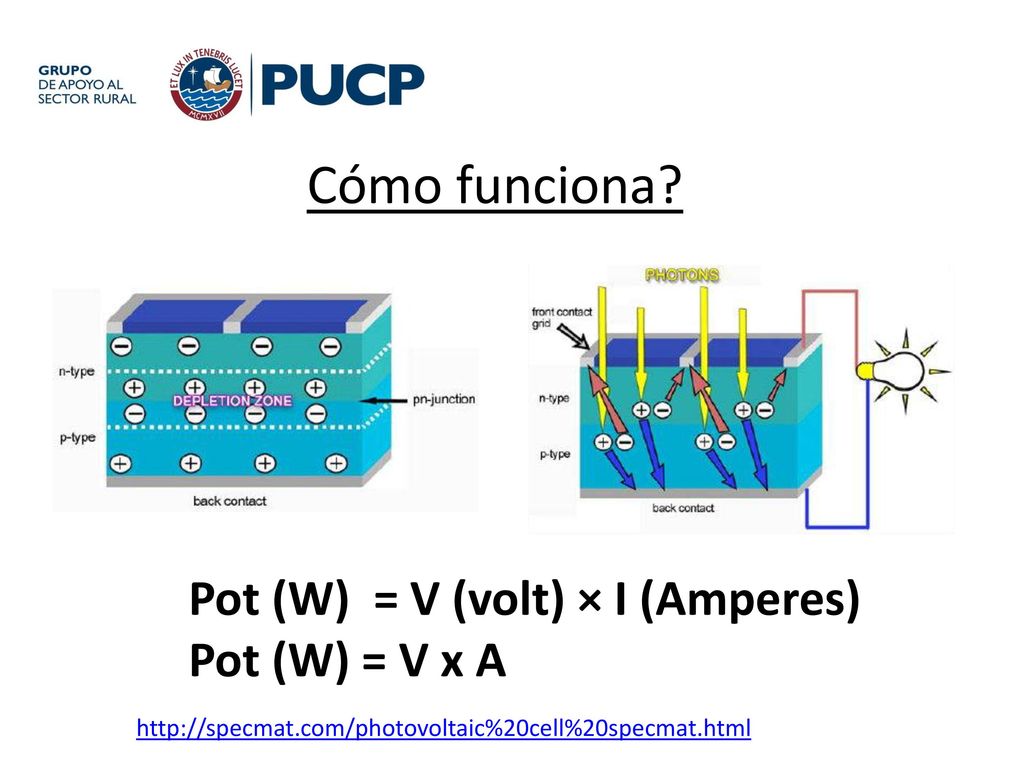

16 Cómo funciona? Pot (W) = V (volt) × I (Amperes) Pot (W) = V x A

17 Cómo se instala?

18 Cómo se instala?

19 Cómo se instala?

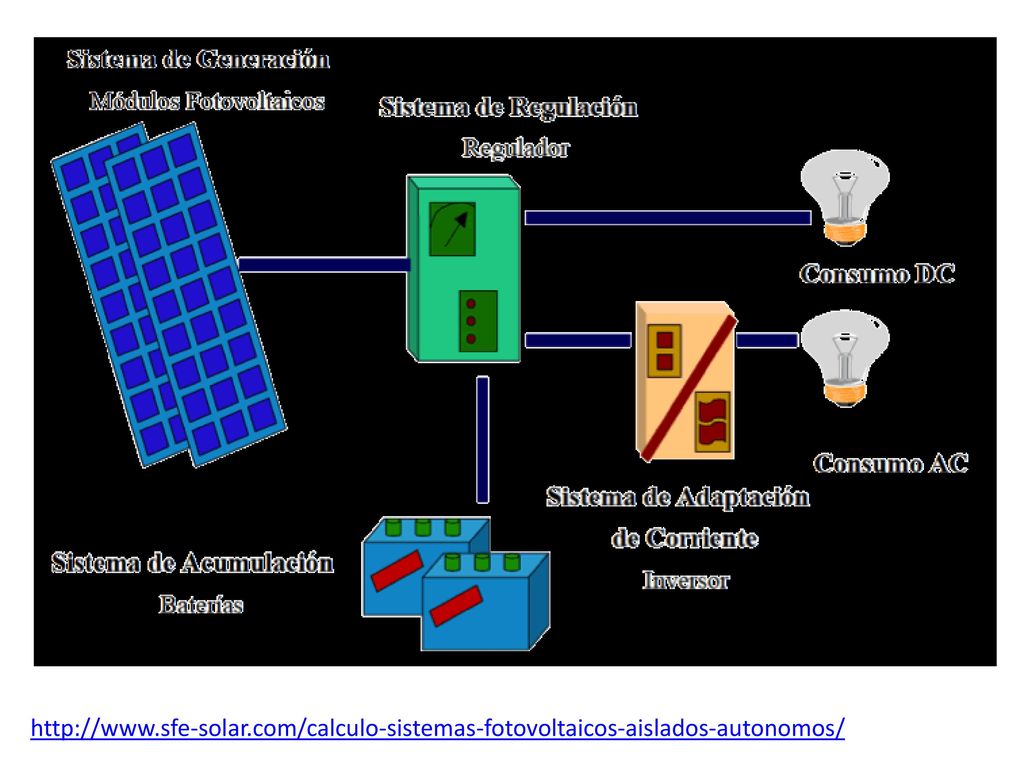

20

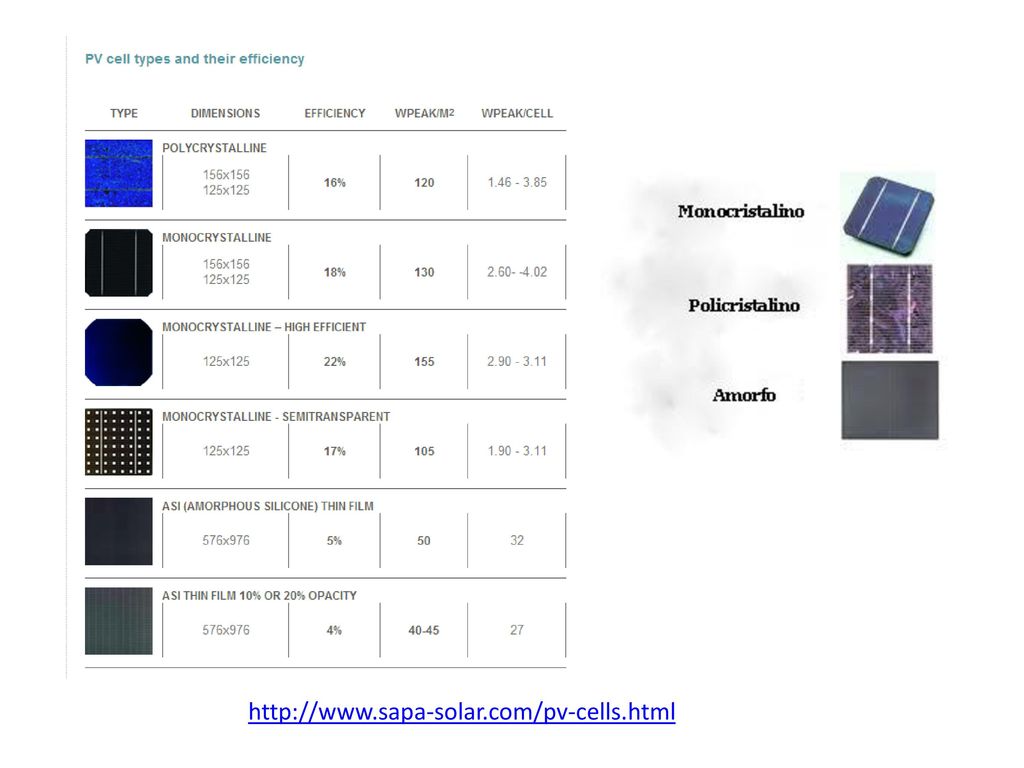

21 Tipos

22

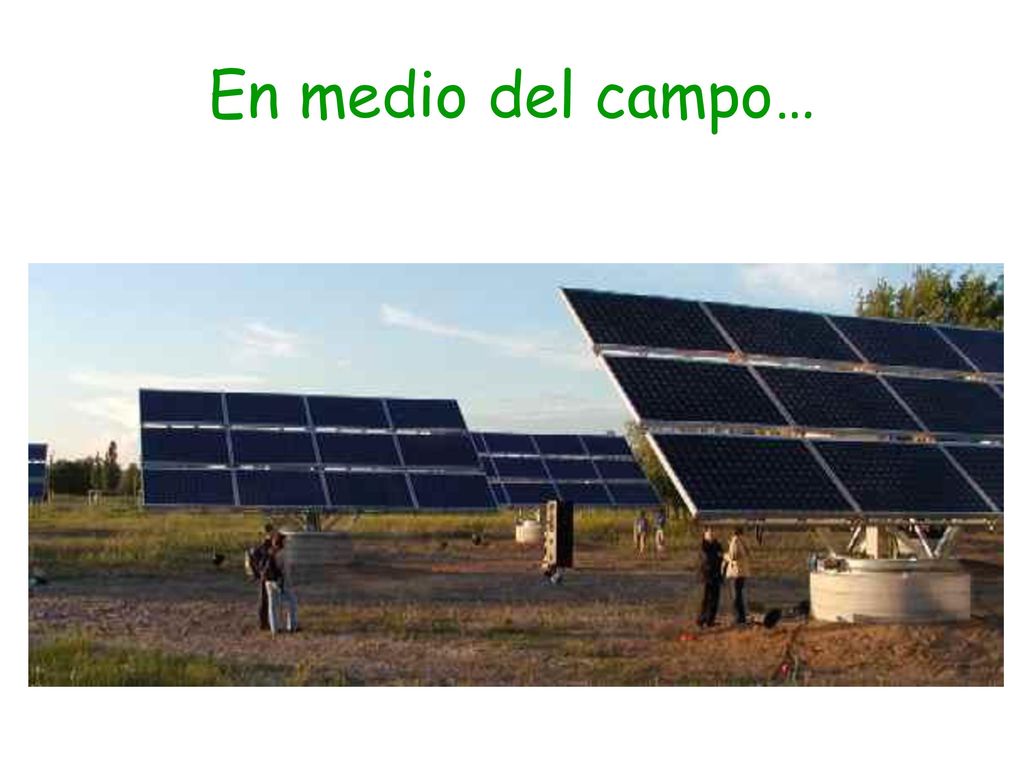

23 En medio del campo…

24 O en la ciudad….

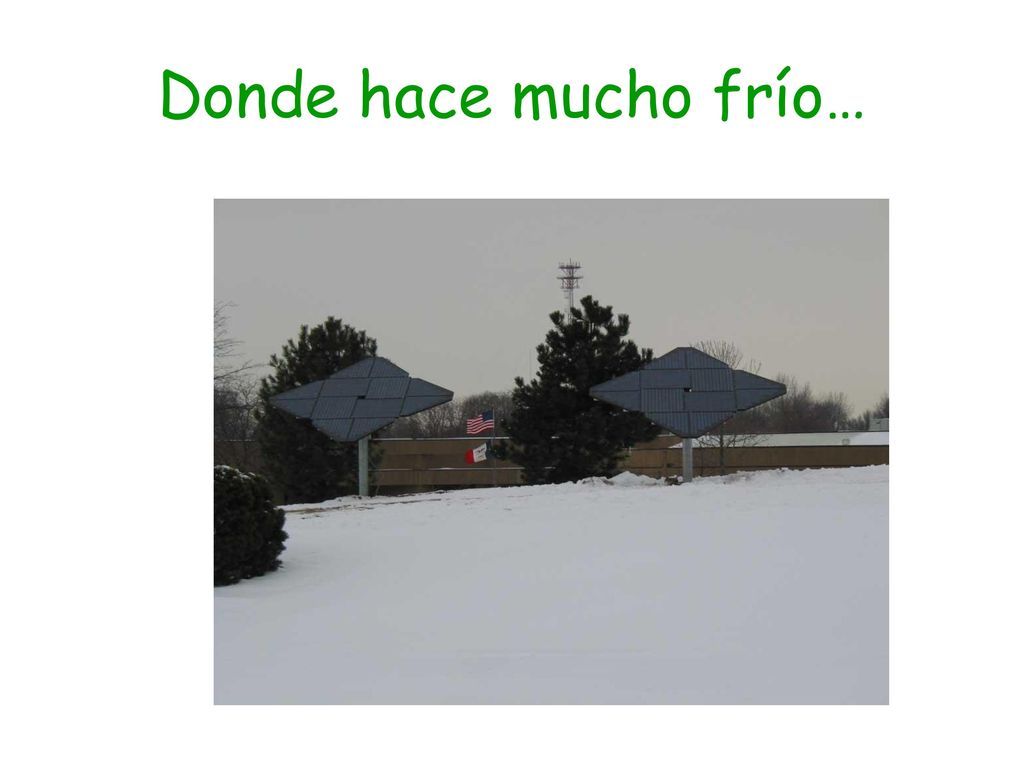

25 Donde hace mucho frío…

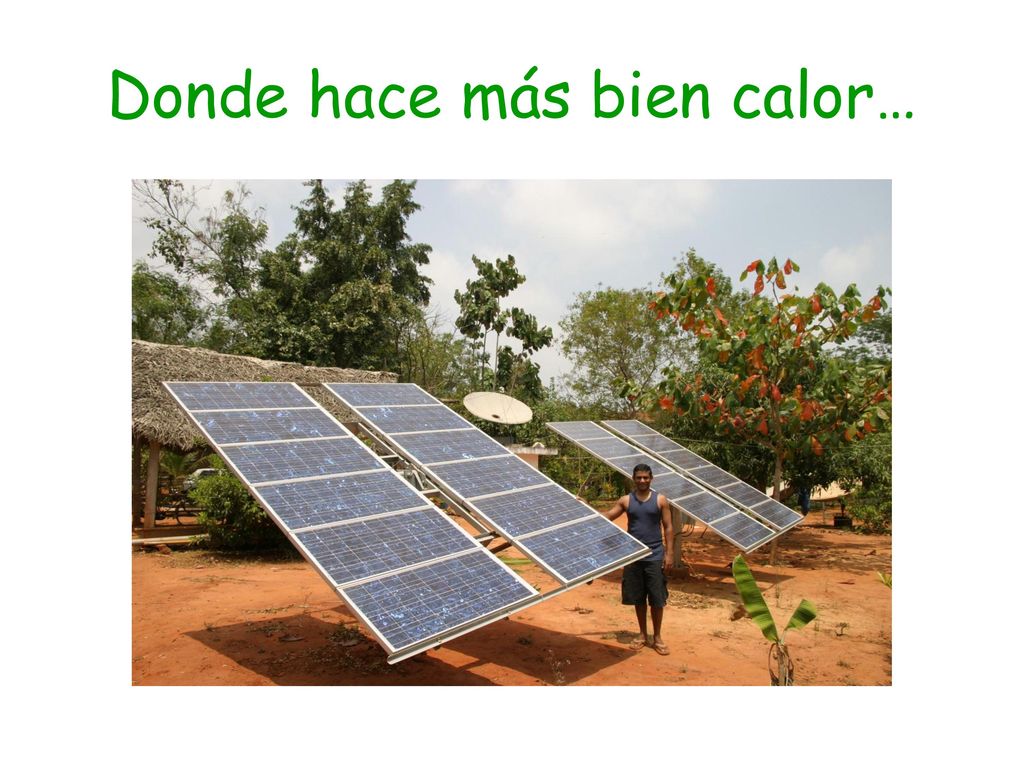

26 Donde hace más bien calor…

27 Pueblos enteros…

28 En grandes edificios

29 En edificios raros…

30 Para hombres, mujeres y niños…

31 GRANDES…. O pequeños…

32 En coches solares…

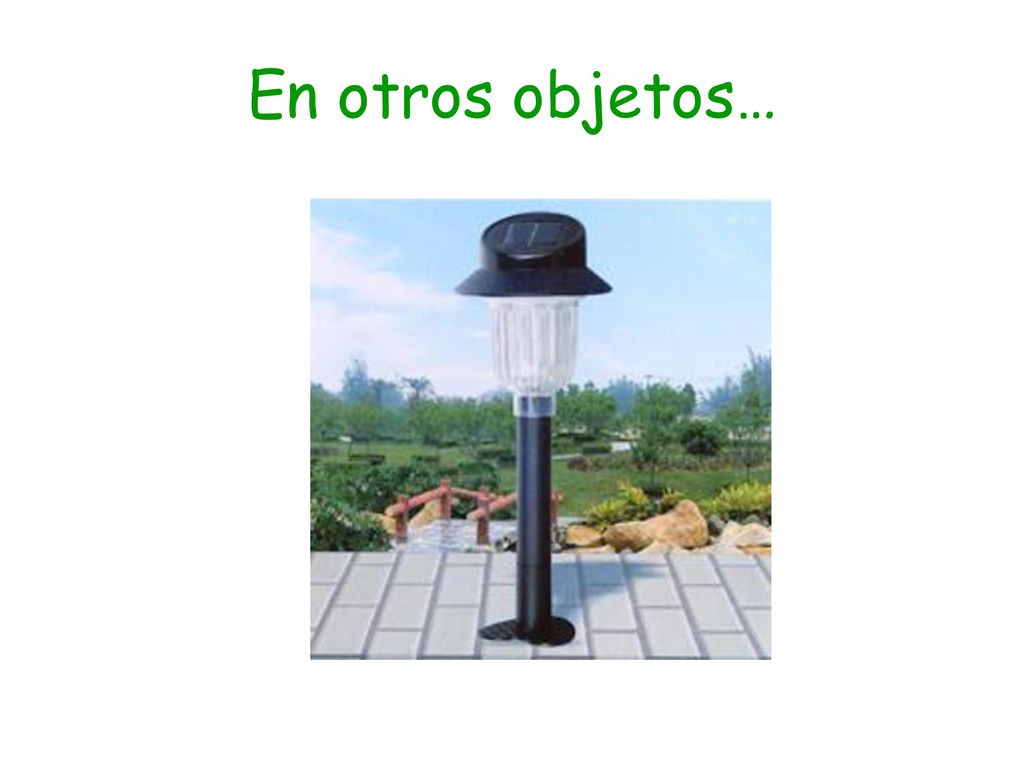

33 En otros objetos…

34 Irradiación solar (kWh/ m2 día)

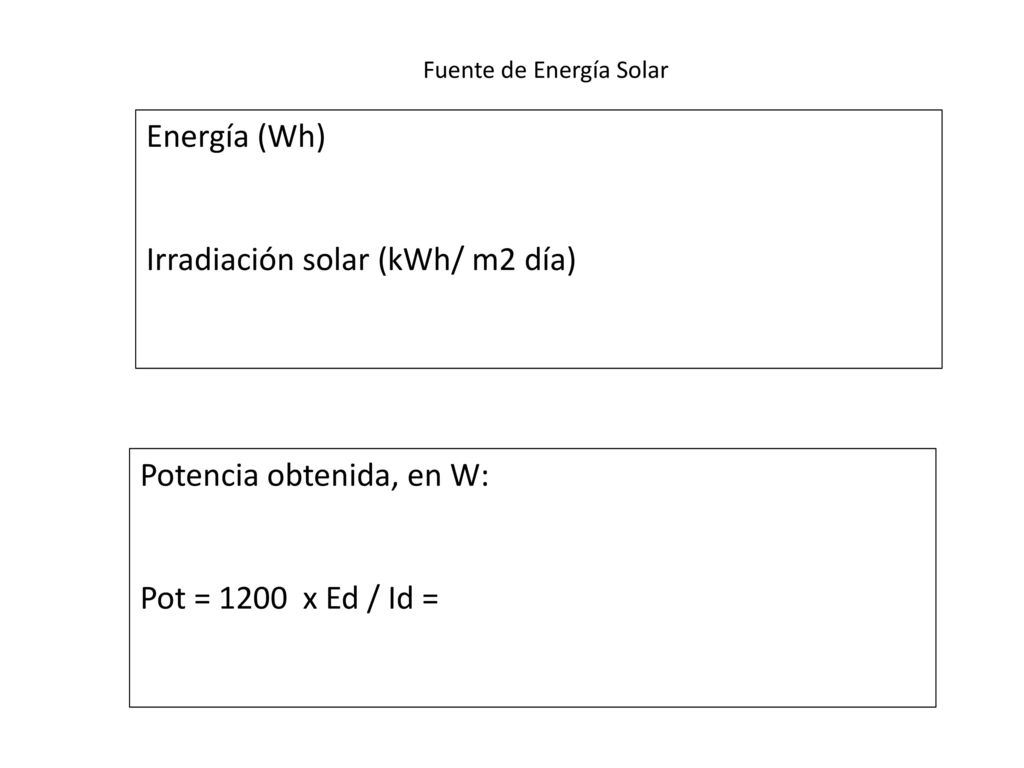

Fuente de Energía Solar Energía (Wh) Irradiación solar (kWh/ m2 día) Potencia obtenida, en W: Pot = x Ed / Id =

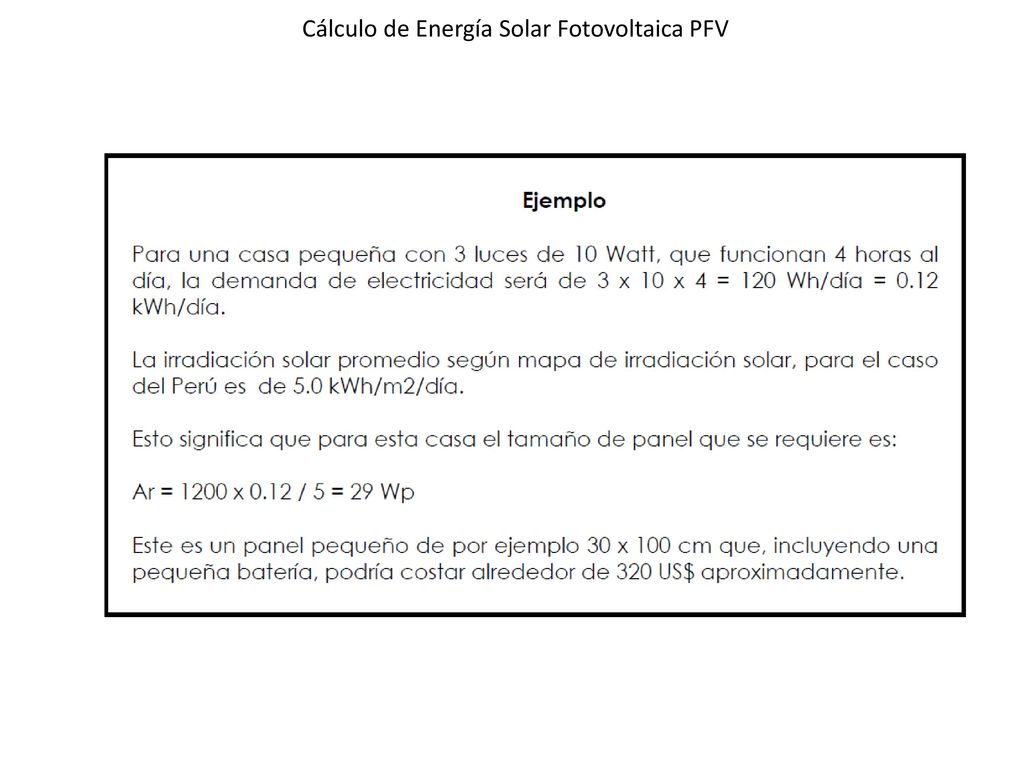

35 Cálculo de Energía Solar Fotovoltaica PFV

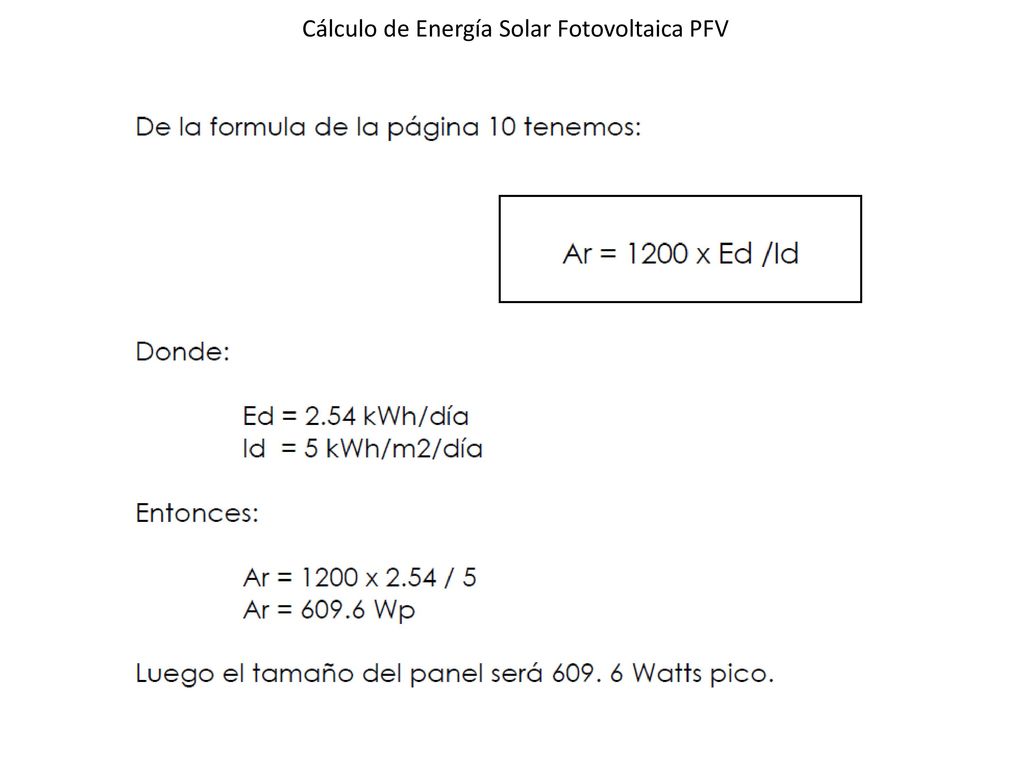

36 Cálculo de Energía Solar Fotovoltaica PFV

37 Cálculo de Energía Solar Fotovoltaica PFV

38 Cálculo de Energía Solar Fotovoltaica PFV

39 Cálculo de Energía Solar Fotovoltaica PFV

40 Cálculo de Energía Solar Fotovoltaica PFV

41 Cálculo de Energía Solar Fotovoltaica PFV

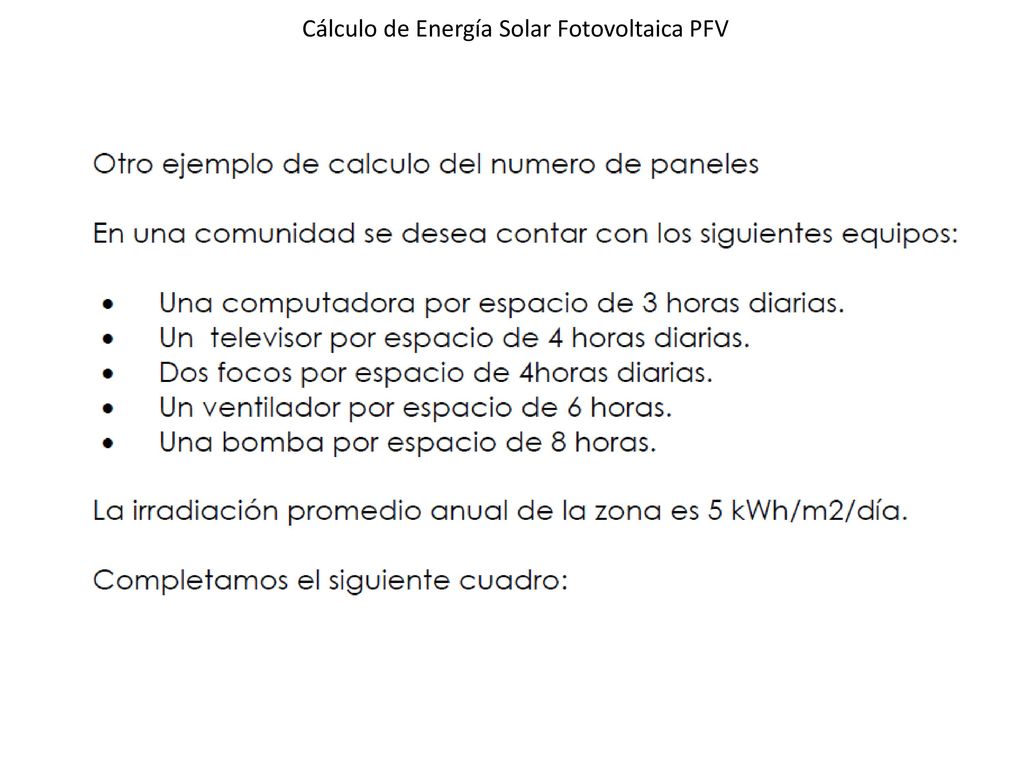

42 Cálculo de Energía Solar Fotovoltaica PFV

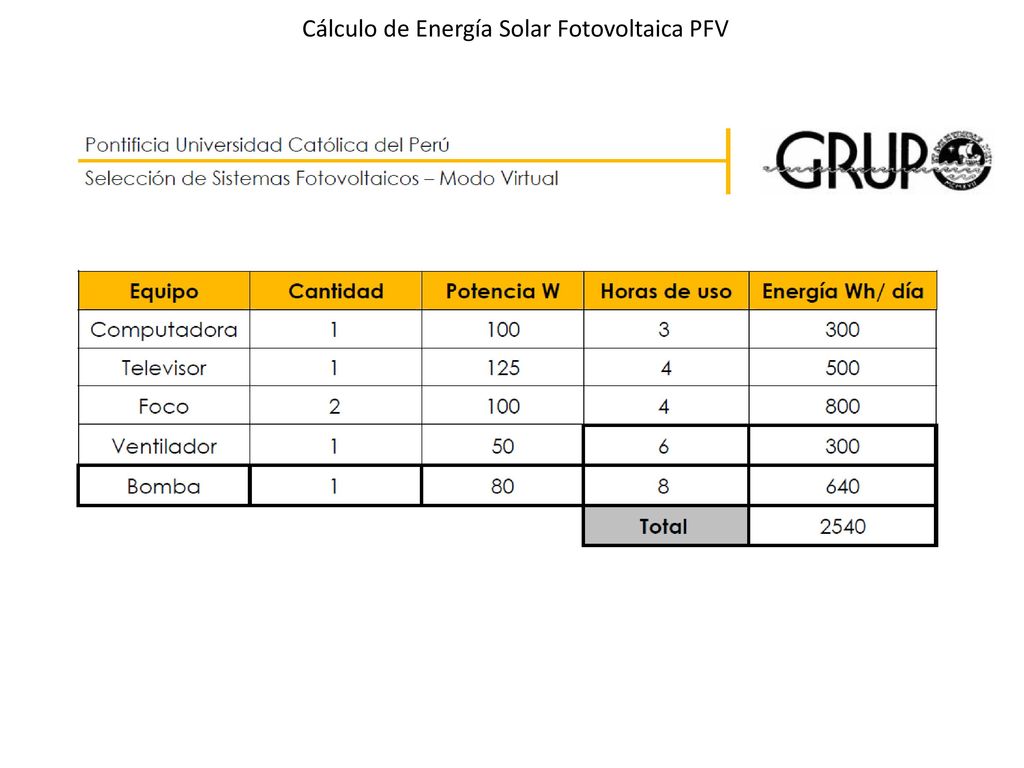

43 Cálculo de Energía Solar Fotovoltaica PFV

44 Cálculo de Energía Solar Fotovoltaica PFV

45 Tecnologías energía fotovoltaica

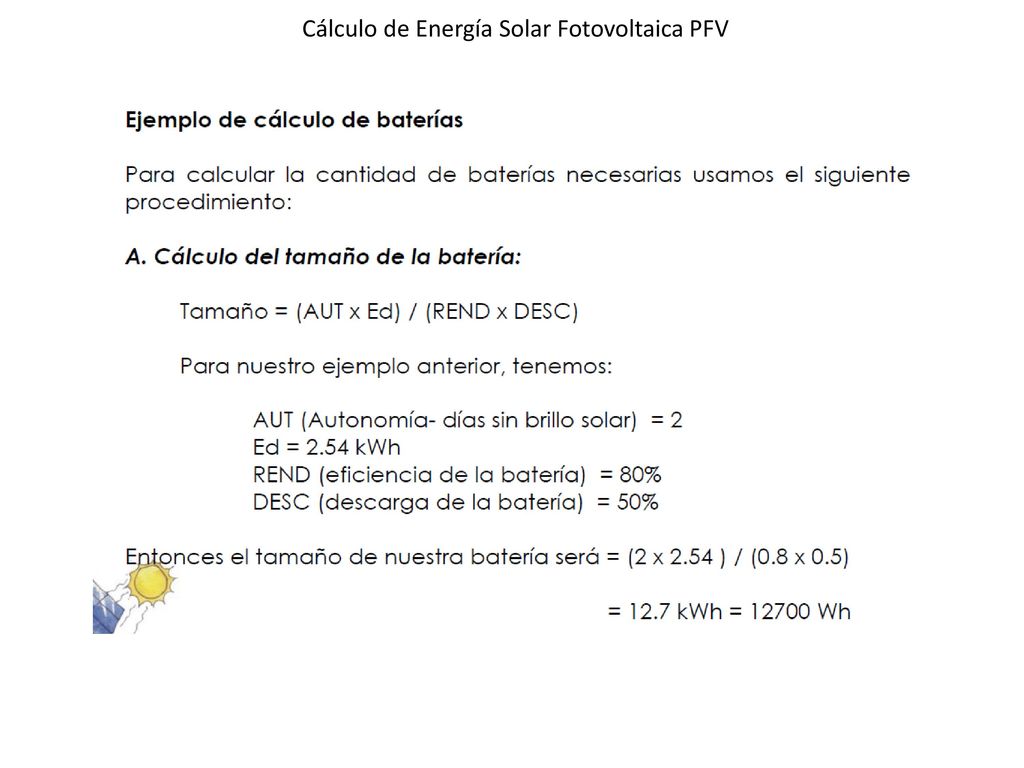

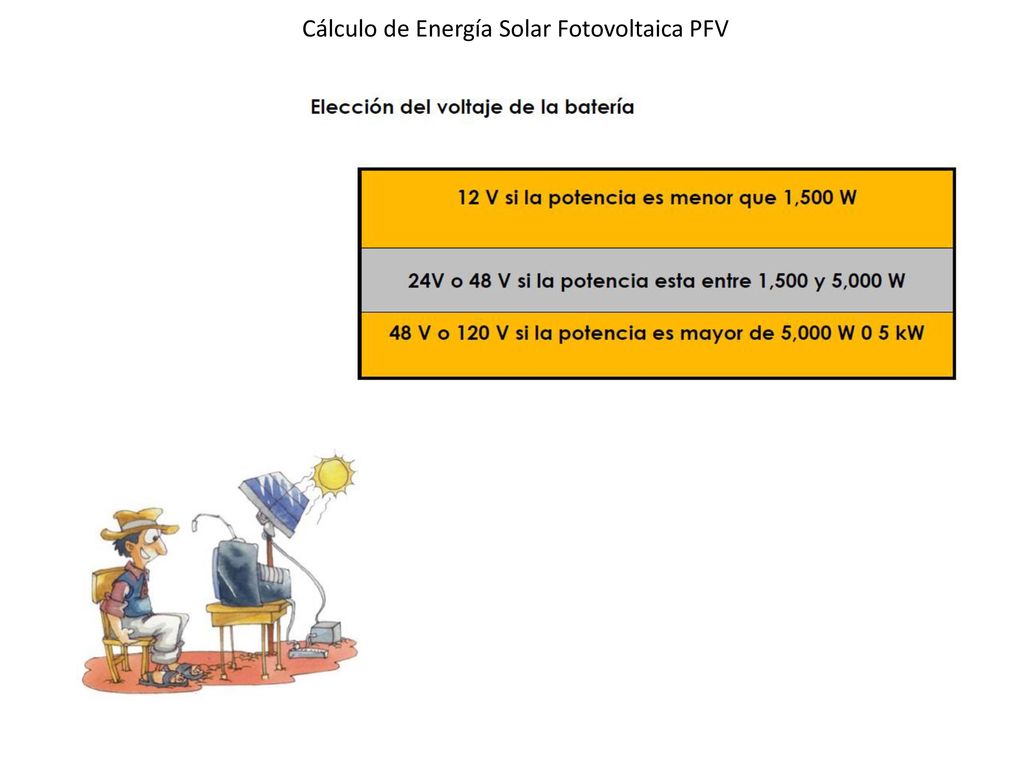

Sistema de baterías Pot (W) = V (volt) × I (Amperes) Pot (W) = V x A Energía = Potencia x tiempo Energía = W h = V Ah Después de elegir el voltaje se compra la batería por los Ah Batería de 100 Ah

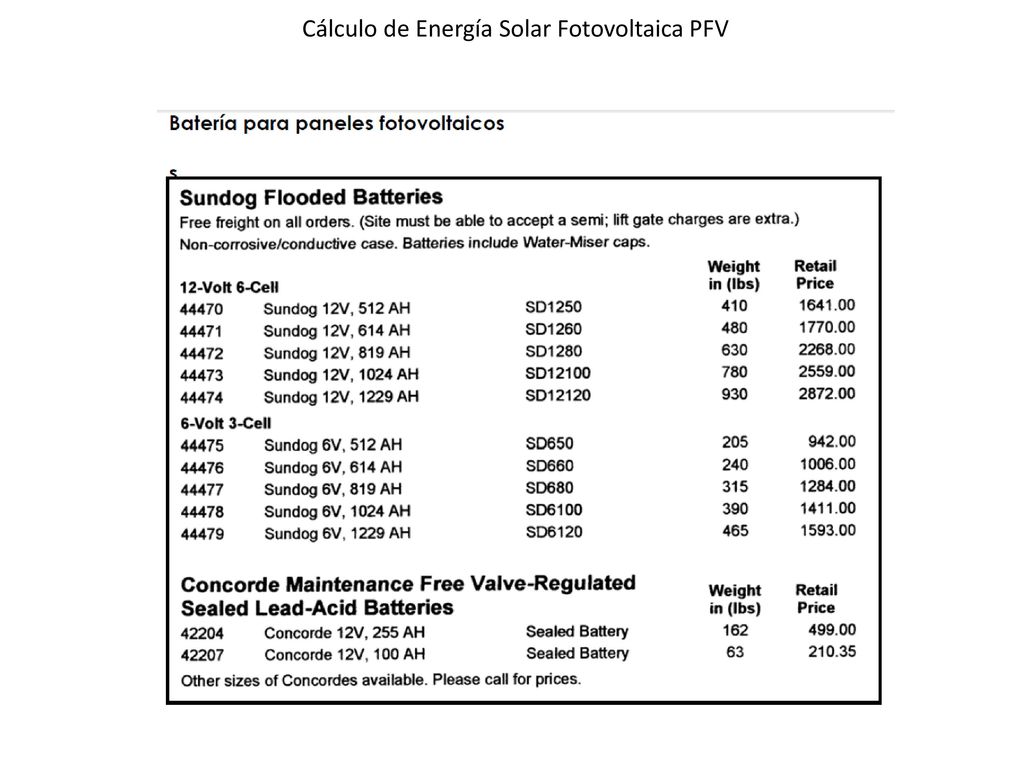

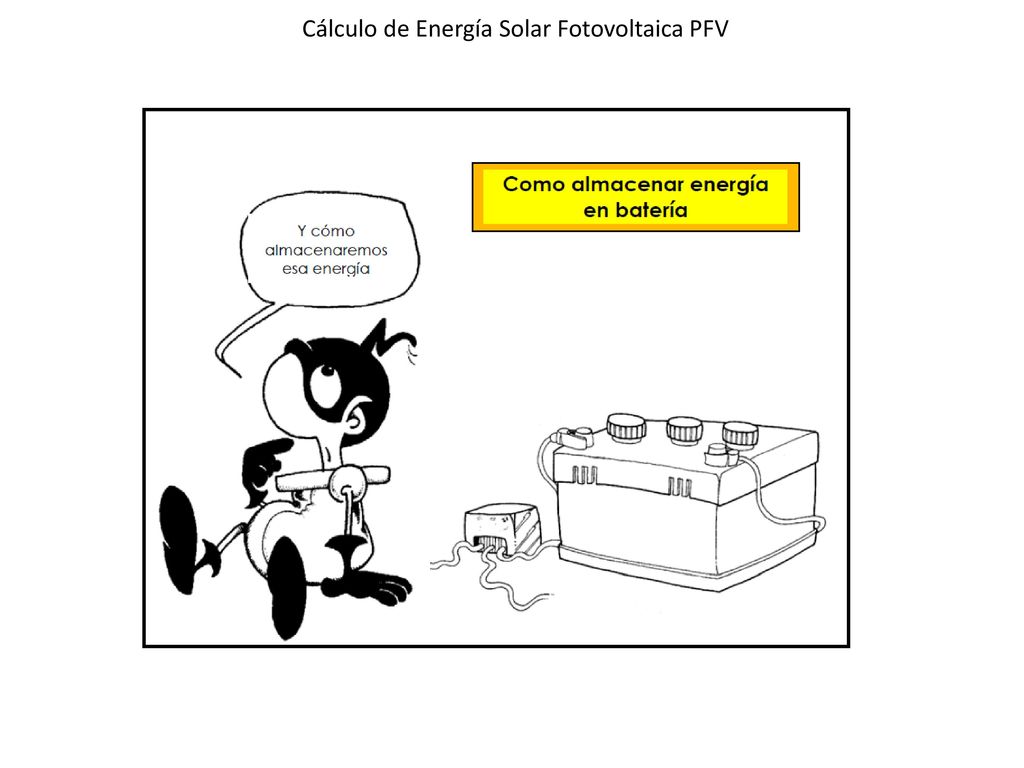

46 Cálculo de Energía Solar Fotovoltaica PFV

47 Cálculo de Energía Solar Fotovoltaica PFV

48 Cálculo de Energía Solar Fotovoltaica PFV

49 Cálculo de Energía Solar Fotovoltaica PFV

50 Cálculo de Energía Solar Fotovoltaica PFV

51 Apps de cálculo de Energía Solar Fotovoltaica
Cálculo de Energía Solar Fotovoltaica PFV Apps de cálculo de Energía Solar Fotovoltaica Solar Calculator SOLARPE Solar Engineering PV Solar Power Solar Power PV Panel Calculator Solar Rooftop Calculator

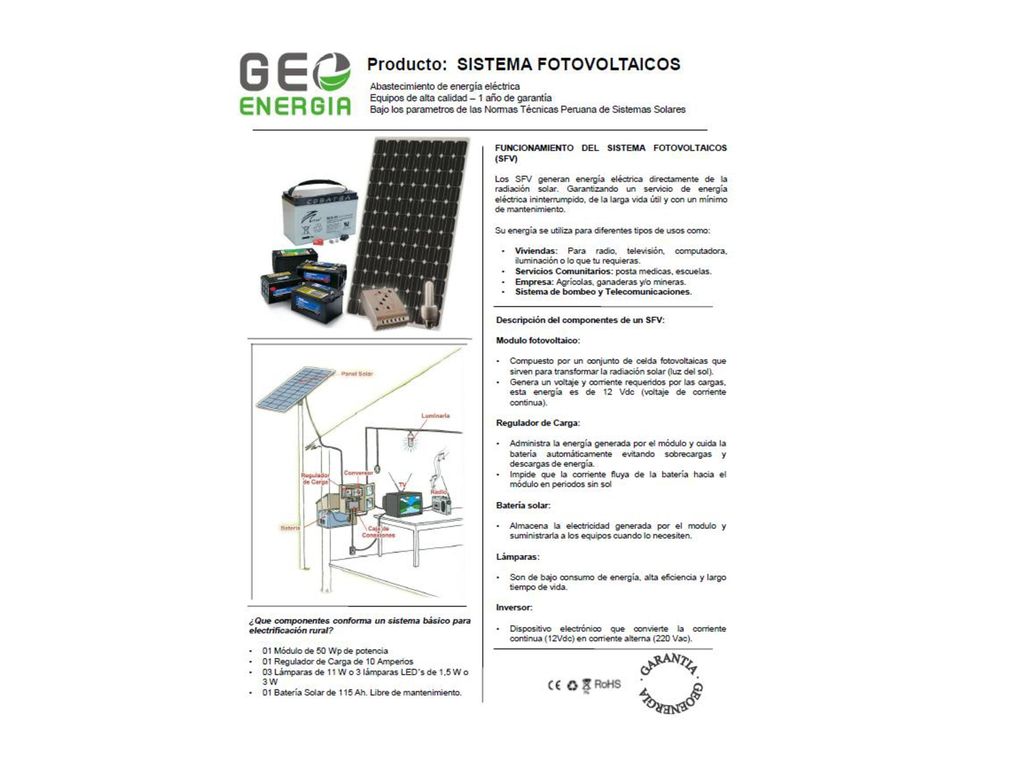

52

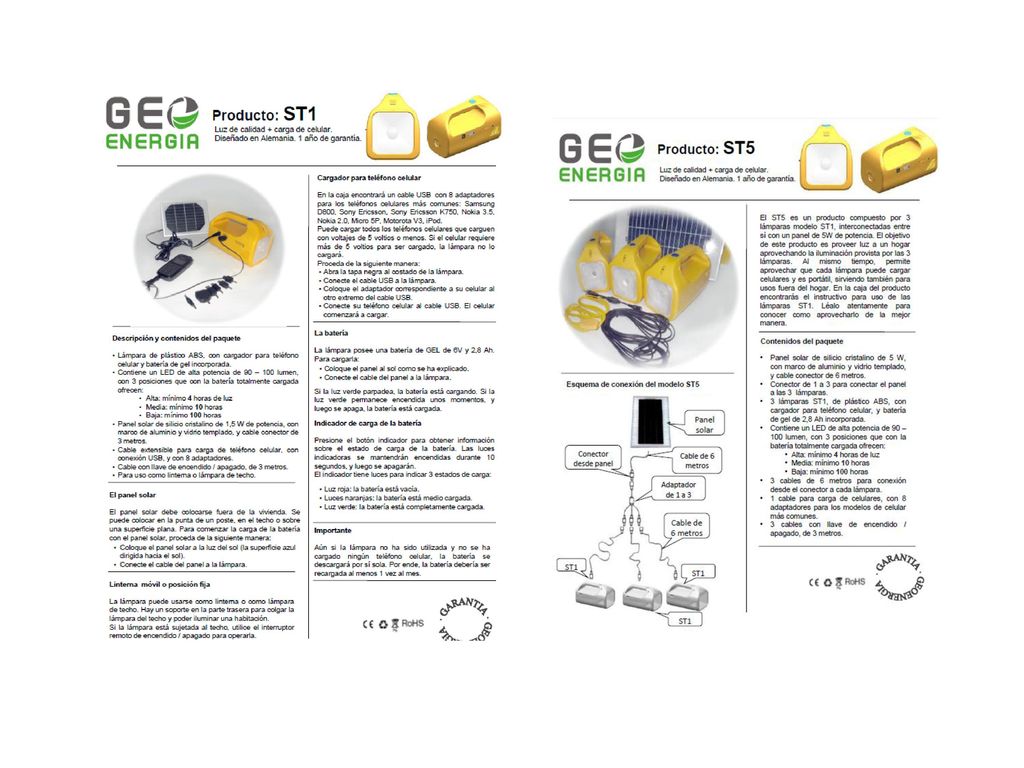

53

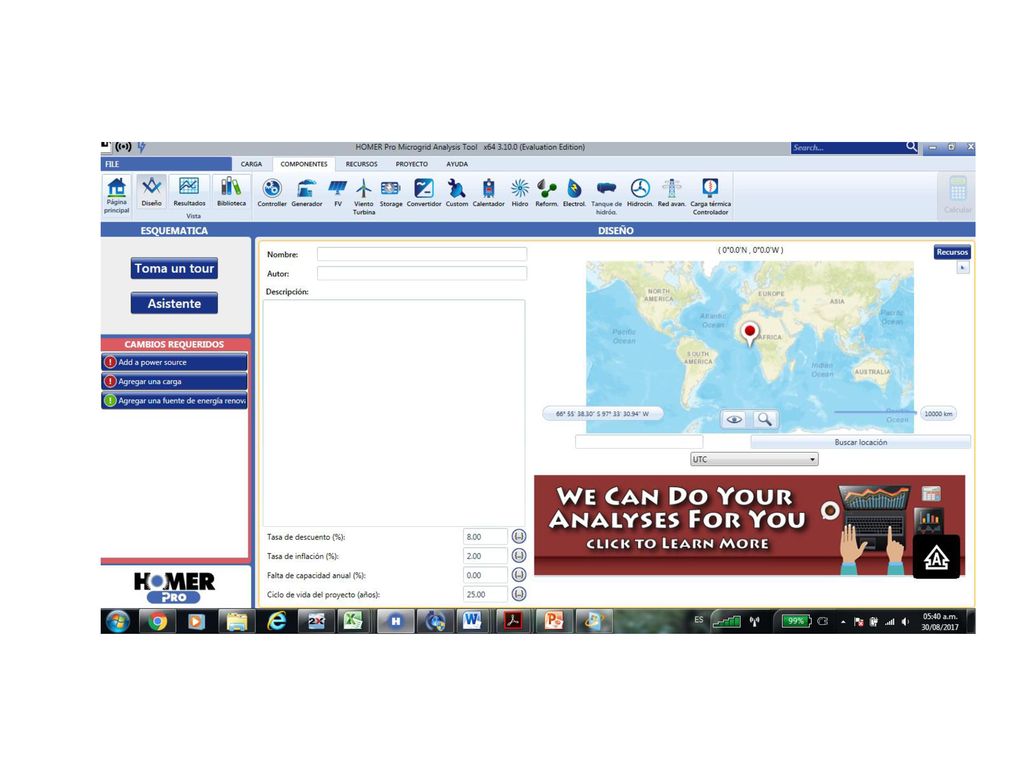

54 Para cálculos más grandes y complicados se usa el software HOMER,
Éste incluye todas las otras formas de energía, tales como hidráulica, viento, biomasa, etc. y da cálculos financieros y ambientales. La PUCP lo tiene hasta el 2020 en Ing. Mecánica.

55
