1 INTEGRANTES: ALEJANDRA OSORIO REINA, ALEXANDRA MORALES JARAMILLO YARITZA LEON, PAULA SANCHEZ, HENRY GIL, OSCAR ZUÑIGA COORDINADOR EN TSA SENA 2018

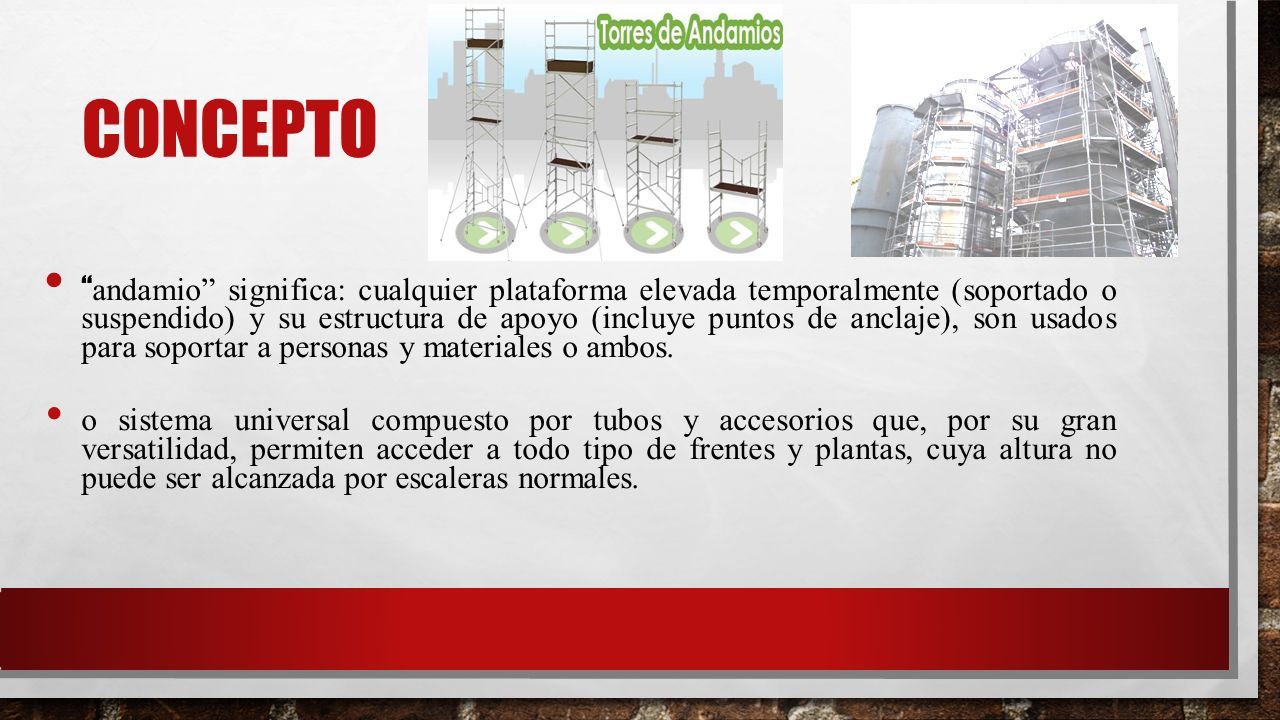

2 CONCEPTO “ andamio” significa: cualquier plataforma elevada temporalmente (soportado o suspendido) y su estructura de apoyo (incluye puntos de anclaje), son usados para soportar a personas y materiales o ambos. o sistema universal compuesto por tubos y accesorios que, por su gran versatilidad, permiten acceder a todo tipo de frentes y plantas, cuya altura no puede ser alcanzada por escaleras normales.

3 NIVELACIÓN los parales de los andamios, las secciones, las piezas para el montaje etc.. deberán estar nivelados (nivelación vertical y nivelación horizontal) y agarrados para prevenir balanceo y desplazamiento. En general tenerlos nivelados es la mejor forma de obtener los ángulos deseados.

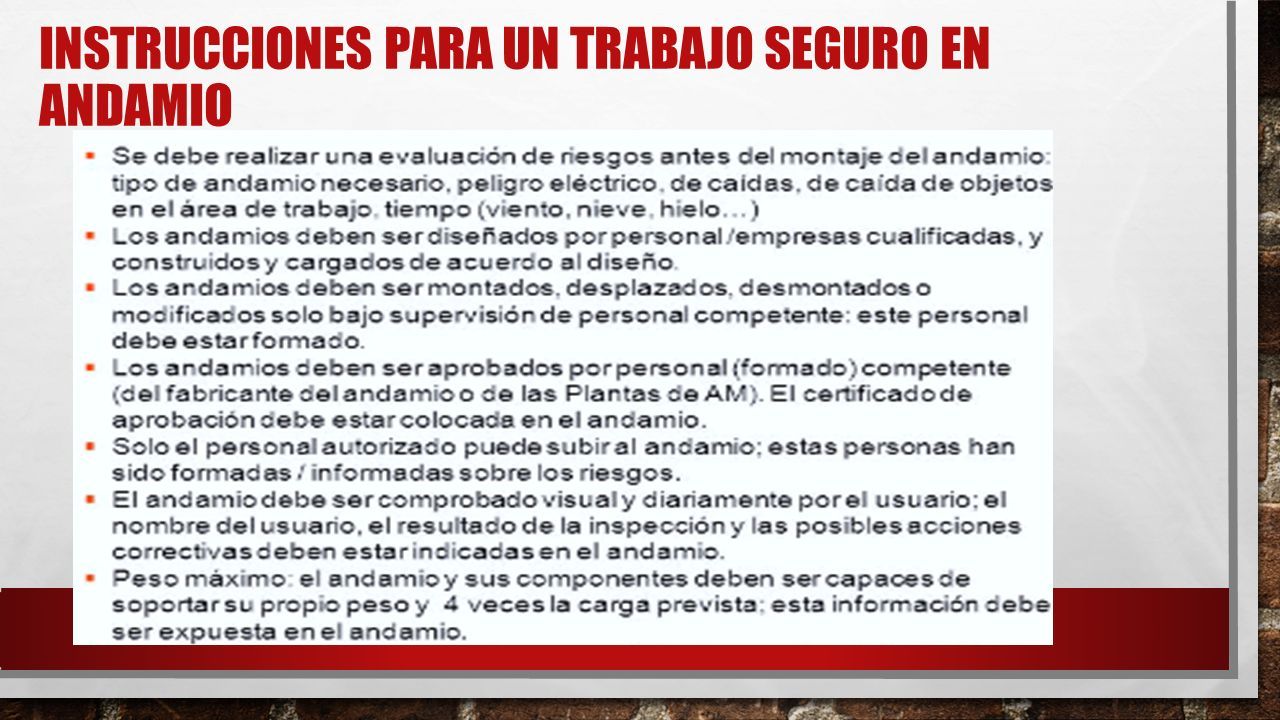

4 INSTRUCCIONES PARA UN TRABAJO SEGURO EN ANDAMIO

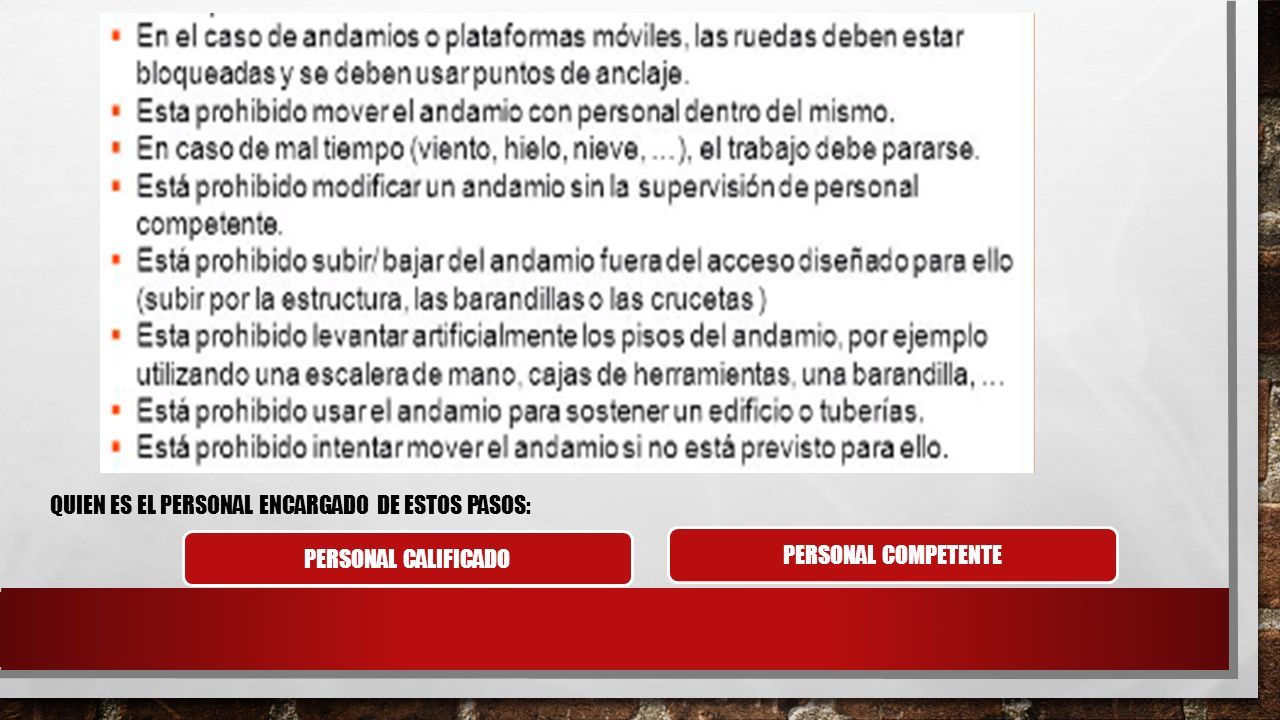

5 QUIEN ES EL PERSONAL ENCARGADO DE ESTOS PASOS: PERSONAL CALIFICADO PERSONAL COMPETENTE

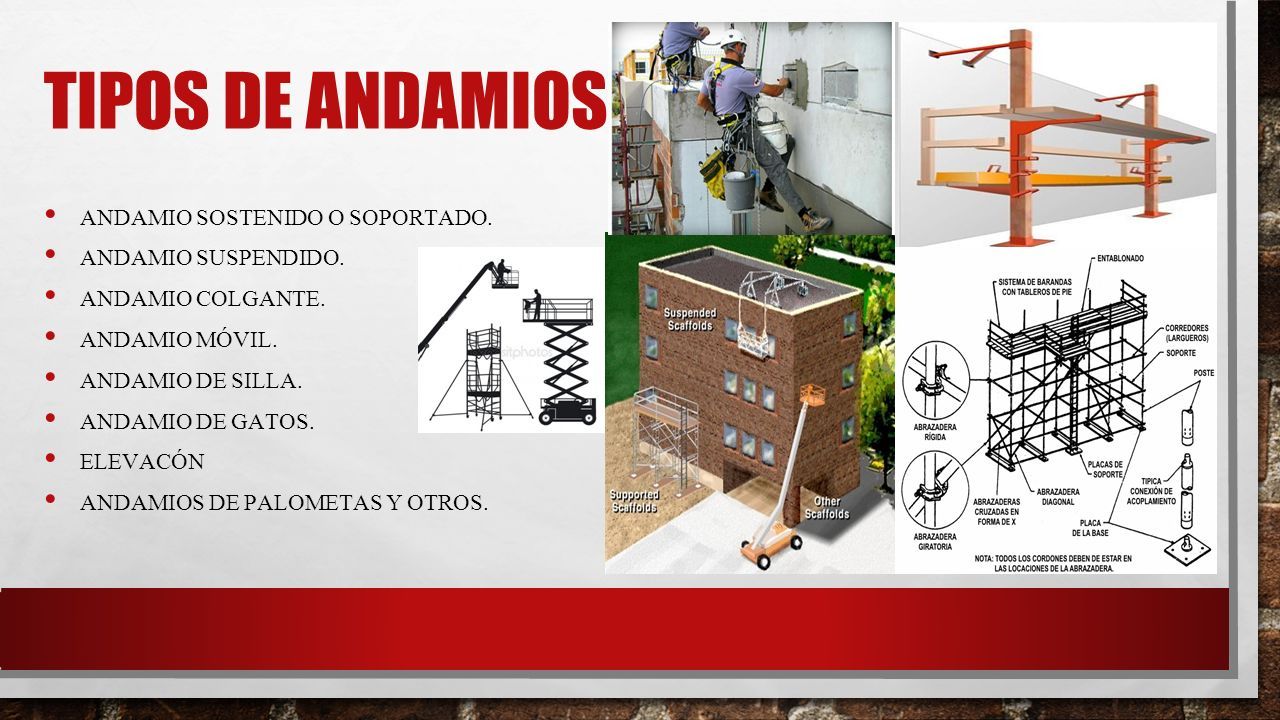

6 TIPOS DE ANDAMIOS ANDAMIO SOSTENIDO O SOPORTADO. ANDAMIO SUSPENDIDO. ANDAMIO COLGANTE. ANDAMIO MÓVIL. ANDAMIO DE SILLA. ANDAMIO DE GATOS. ELEVACÓN ANDAMIOS DE PALOMETAS Y OTROS.

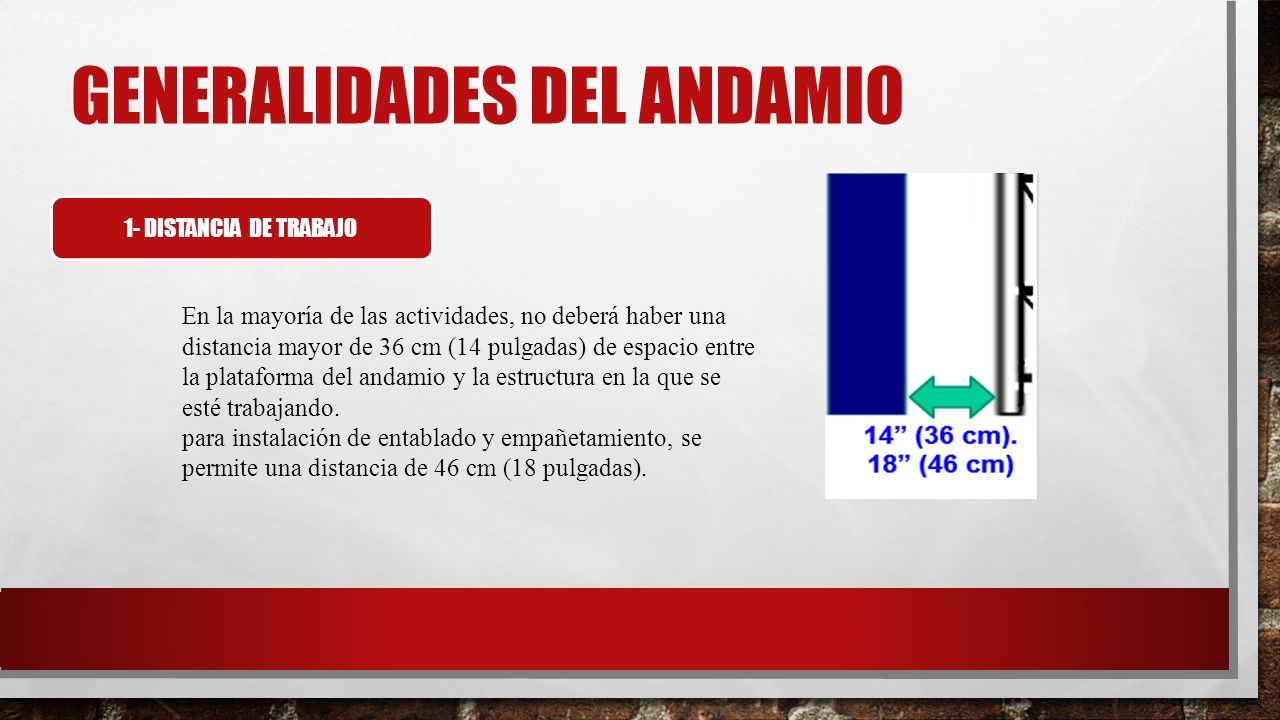

7 GENERALIDADES DEL ANDAMIO En la mayoría de las actividades, no deberá haber una distancia mayor de 36 cm (14 pulgadas) de espacio entre la plataforma del andamio y la estructura en la que se esté trabajando. para instalación de entablado y empañetamiento, se permite una distancia de 46 cm (18 pulgadas). 1- DISTANCIA DE TRABAJO

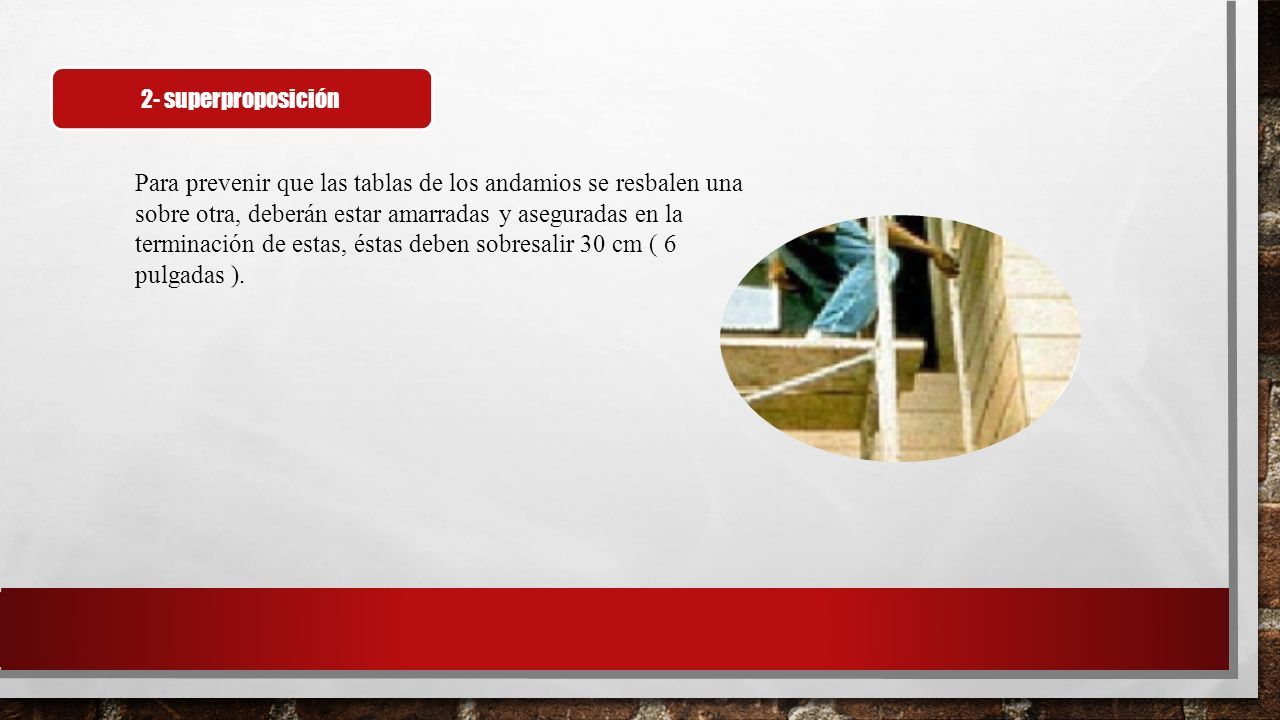

8 2- superproposición Para prevenir que las tablas de los andamios se resbalen una sobre otra, deberán estar amarradas y aseguradas en la terminación de estas, éstas deben sobresalir 30 cm ( 6 pulgadas ).

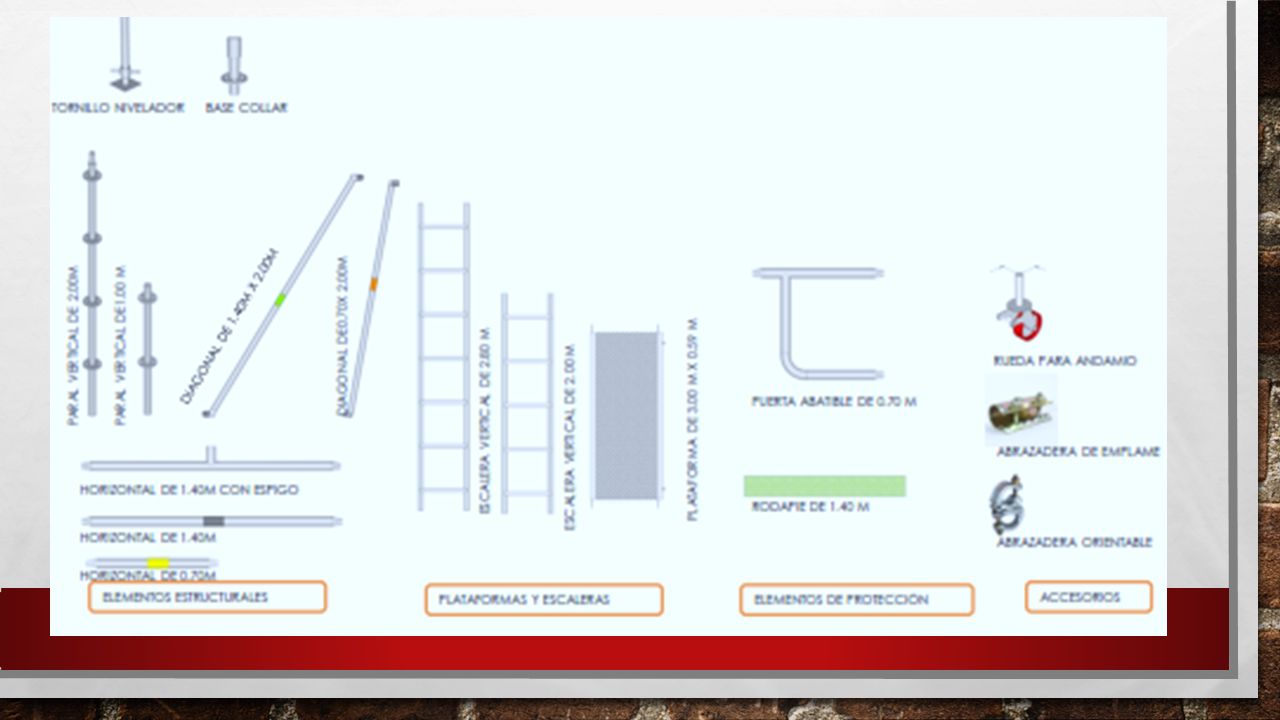

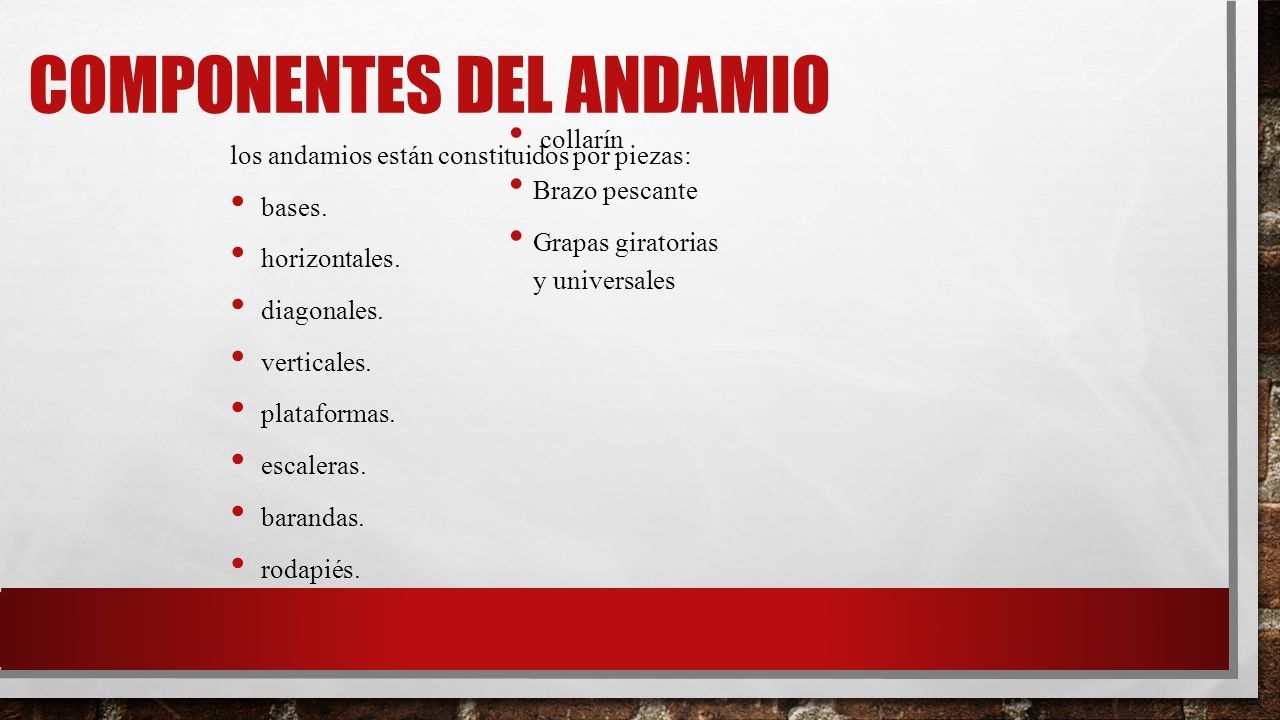

9 COMPONENTES DEL ANDAMIO los andamios están constituidos por piezas: bases. horizontales. diagonales. verticales. plataformas. escaleras. barandas. rodapiés. collarín Brazo pescante Grapas giratorias y universales

10

11

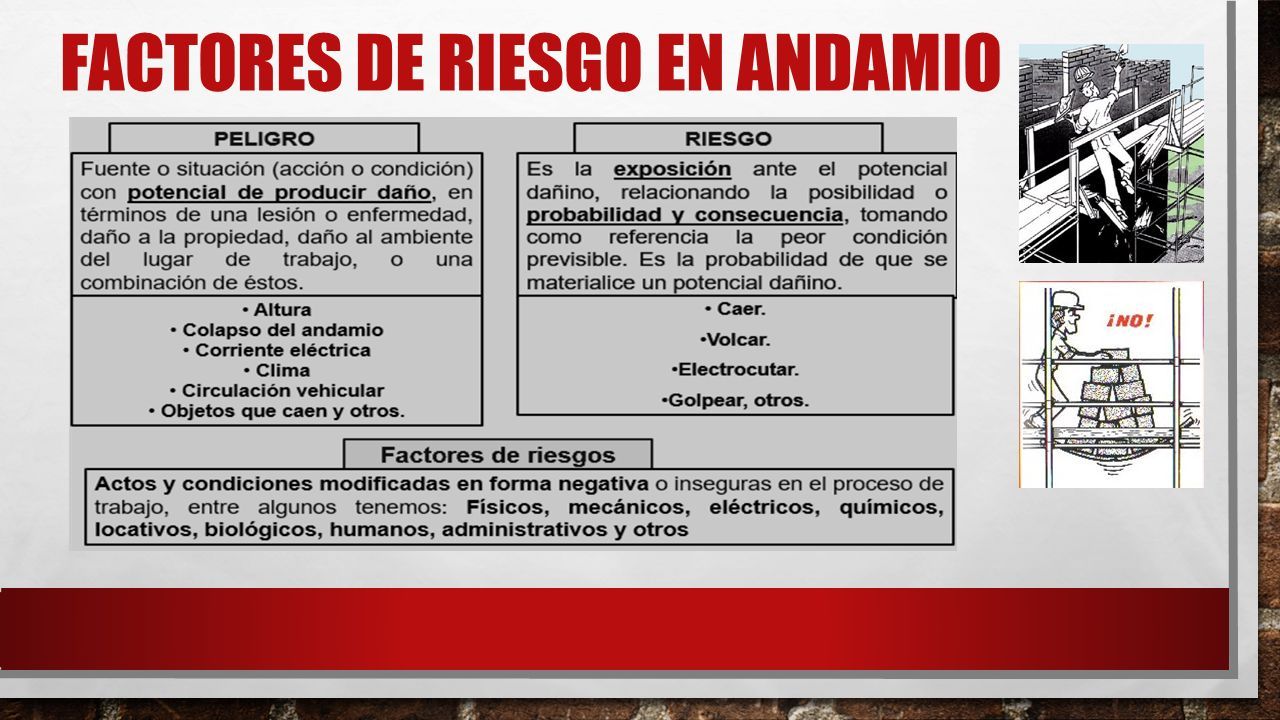

12 FACTORES DE RIESGO EN ANDAMIO

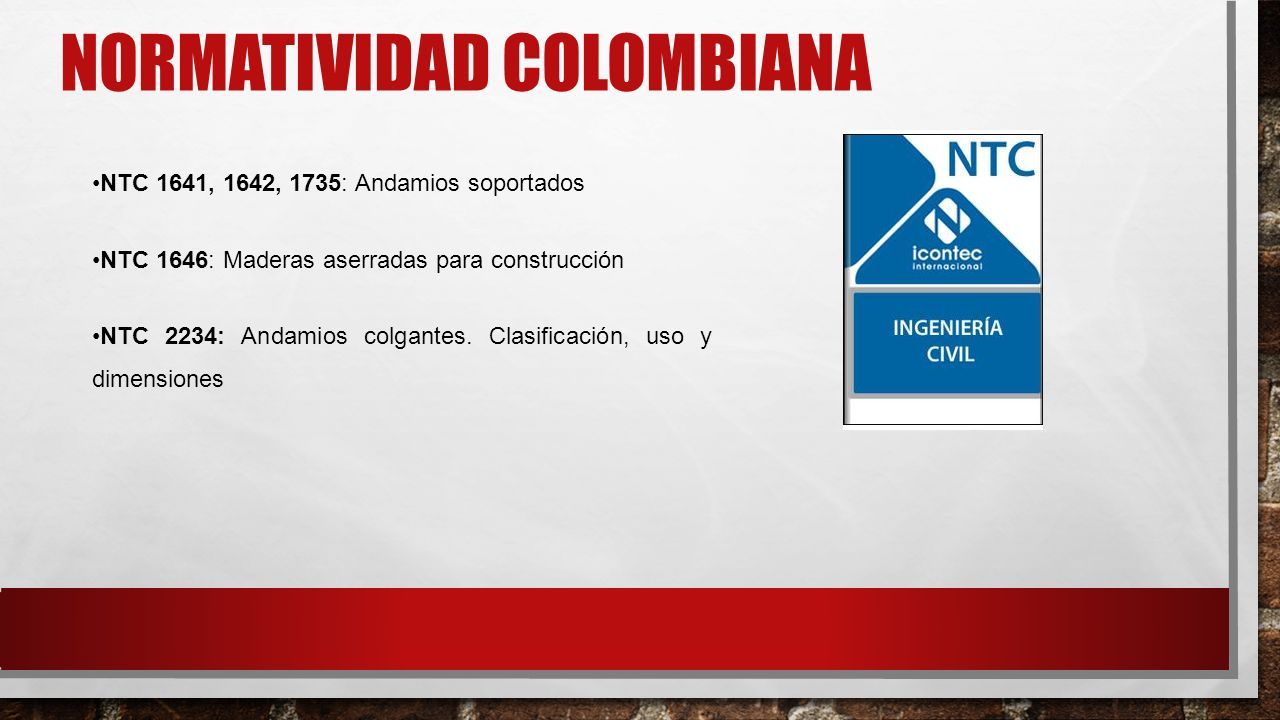

13 NORMATIVIDAD COLOMBIANA NTC 1641, 1642, 1735: Andamios soportados NTC 1646: Maderas aserradas para construcción NTC 2234: Andamios colgantes. Clasificación, uso y dimensiones

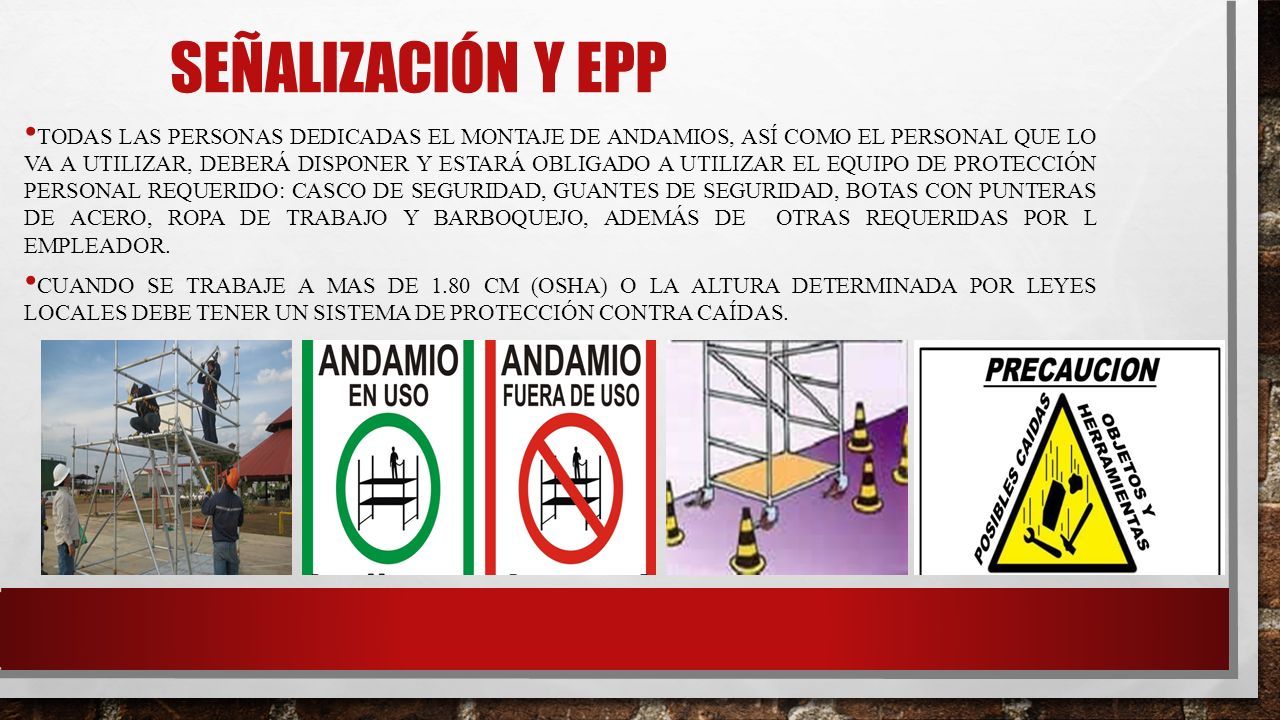

14 SEÑALIZACIÓN Y EPP TODAS LAS PERSONAS DEDICADAS EL MONTAJE DE ANDAMIOS, ASÍ COMO EL PERSONAL QUE LO VA A UTILIZAR, DEBERÁ DISPONER Y ESTARÁ OBLIGADO A UTILIZAR EL EQUIPO DE PROTECCIÓN PERSONAL REQUERIDO: CASCO DE SEGURIDAD, GUANTES DE SEGURIDAD, BOTAS CON PUNTERAS DE ACERO, ROPA DE TRABAJO Y BARBOQUEJO, ADEMÁS DE OTRAS REQUERIDAS POR L EMPLEADOR. CUANDO SE TRABAJE A MAS DE 1.80 CM (OSHA) O LA ALTURA DETERMINADA POR LEYES LOCALES DEBE TENER UN SISTEMA DE PROTECCIÓN CONTRA CAÍDAS.

15
