1 Sistemas de acceso en alturas: elevadores de personal

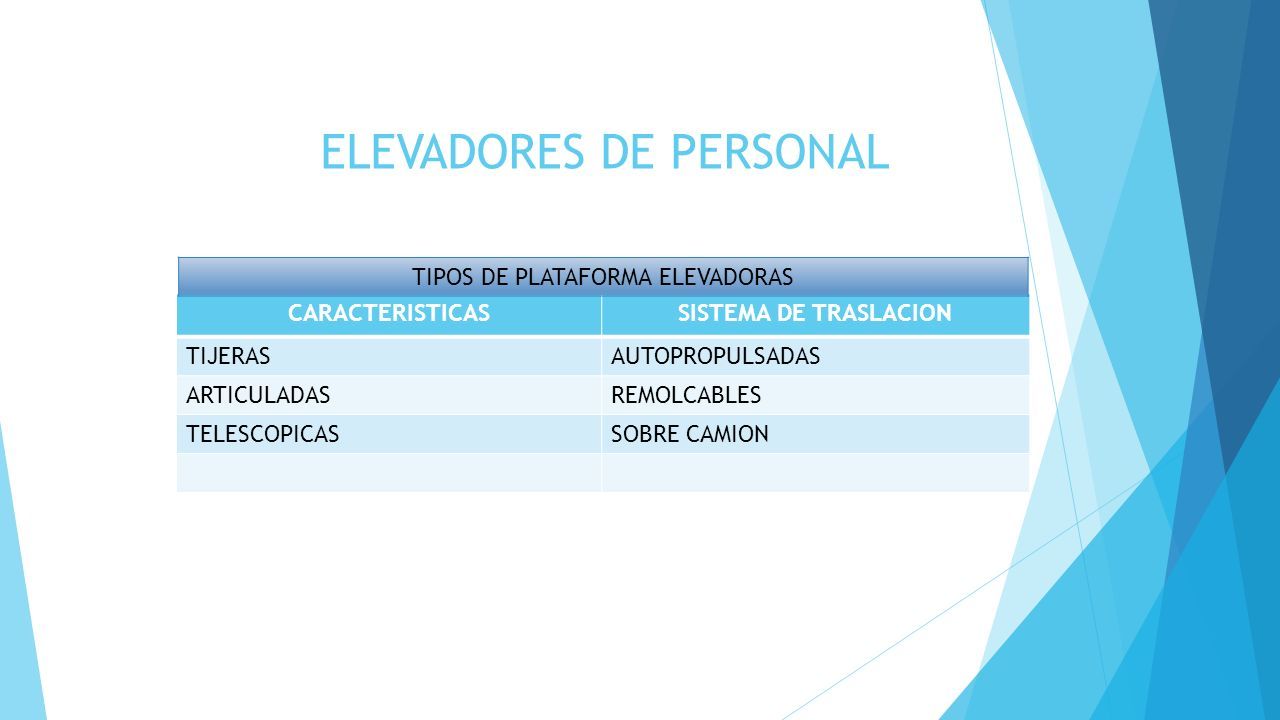

2 ELEVADORES DE PERSONAL CARACTERISTICASSISTEMA DE TRASLACION TIJERASAUTOPROPULSADAS ARTICULADASREMOLCABLES TELESCOPICASSOBRE CAMION TIPOS DE PLATAFORMA ELEVADORAS

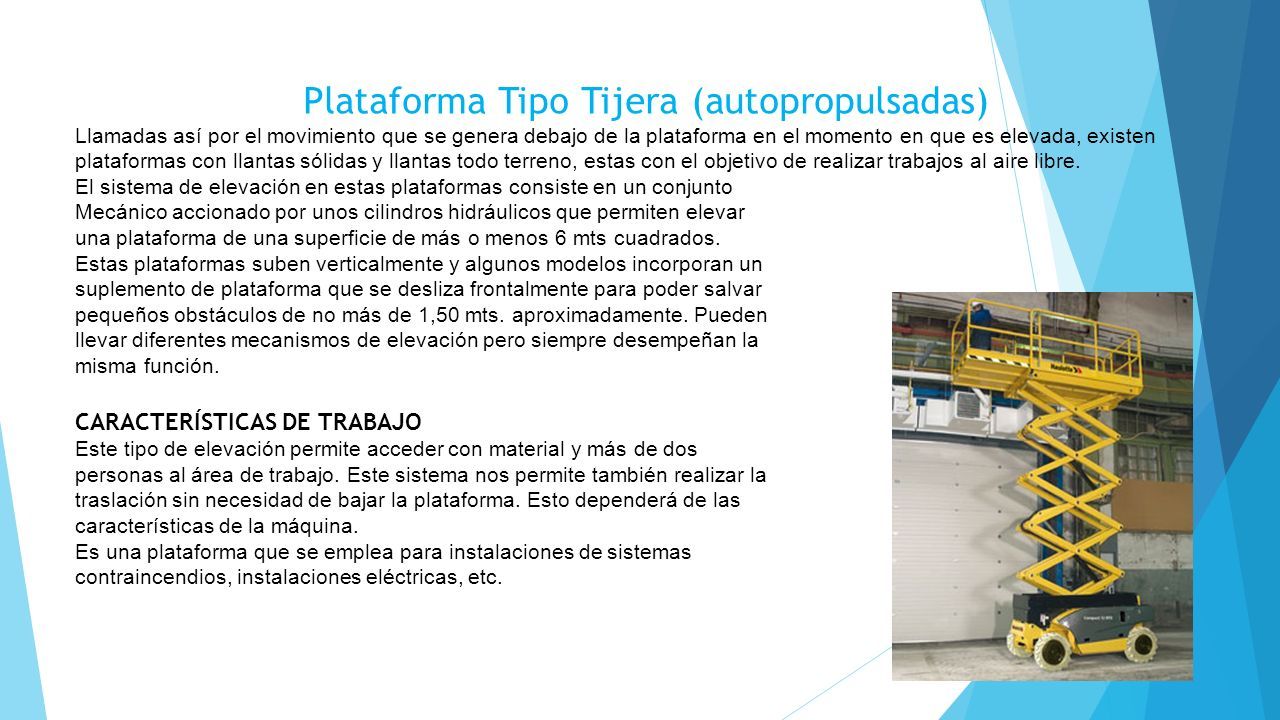

3 Plataforma Tipo Tijera (autopropulsadas) Llamadas así por el movimiento que se genera debajo de la plataforma en el momento en que es elevada, existen plataformas con llantas sólidas y llantas todo terreno, estas con el objetivo de realizar trabajos al aire libre. El sistema de elevación en estas plataformas consiste en un conjunto Mecánico accionado por unos cilindros hidráulicos que permiten elevar una plataforma de una superficie de más o menos 6 mts cuadrados. Estas plataformas suben verticalmente y algunos modelos incorporan un suplemento de plataforma que se desliza frontalmente para poder salvar pequeños obstáculos de no más de 1,50 mts. aproximadamente. Pueden llevar diferentes mecanismos de elevación pero siempre desempeñan la misma función. CARACTERÍSTICAS DE TRABAJO Este tipo de elevación permite acceder con material y más de dos personas al área de trabajo. Este sistema nos permite también realizar la traslación sin necesidad de bajar la plataforma. Esto dependerá de las características de la máquina. Es una plataforma que se emplea para instalaciones de sistemas contraincendios, instalaciones eléctricas, etc.

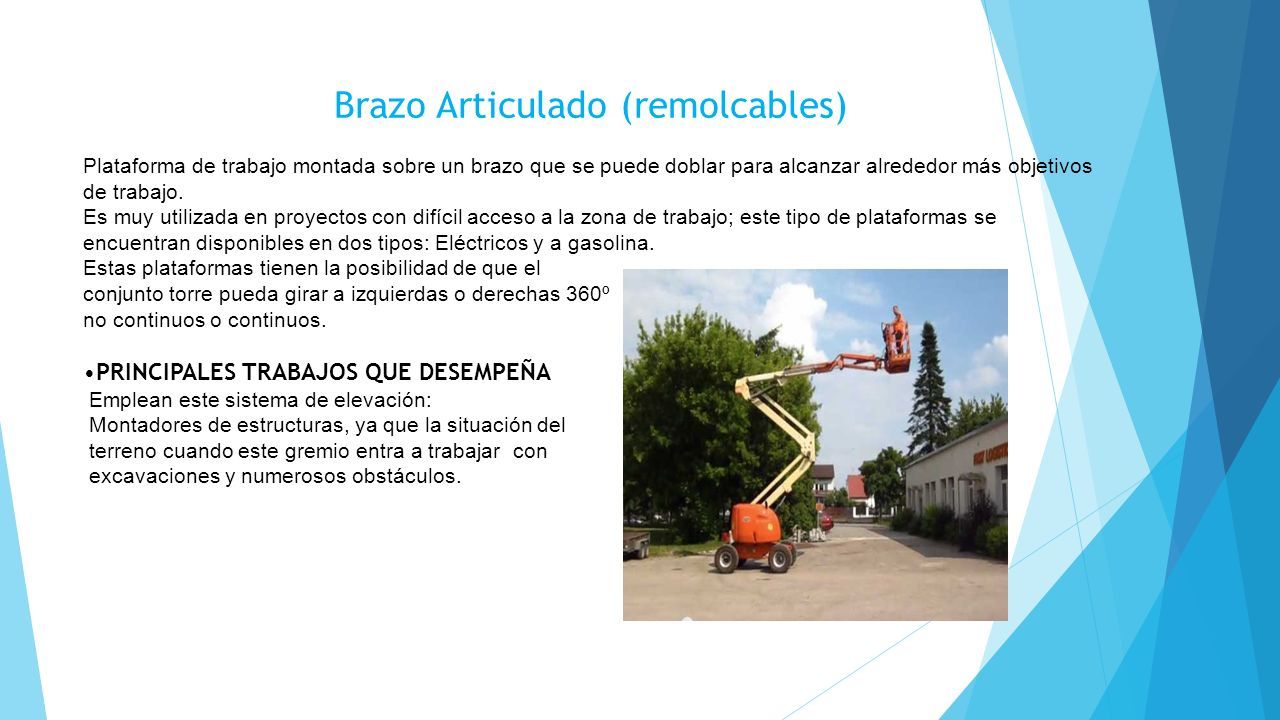

4 Brazo Articulado (remolcables) Plataforma de trabajo montada sobre un brazo que se puede doblar para alcanzar alrededor más objetivos de trabajo. Es muy utilizada en proyectos con difícil acceso a la zona de trabajo; este tipo de plataformas se encuentran disponibles en dos tipos: Eléctricos y a gasolina. Estas plataformas tienen la posibilidad de que el conjunto torre pueda girar a izquierdas o derechas 360º no continuos o continuos. PRINCIPALES TRABAJOS QUE DESEMPEÑA Emplean este sistema de elevación: Montadores de estructuras, ya que la situación del terreno cuando este gremio entra a trabajar con excavaciones y numerosos obstáculos.

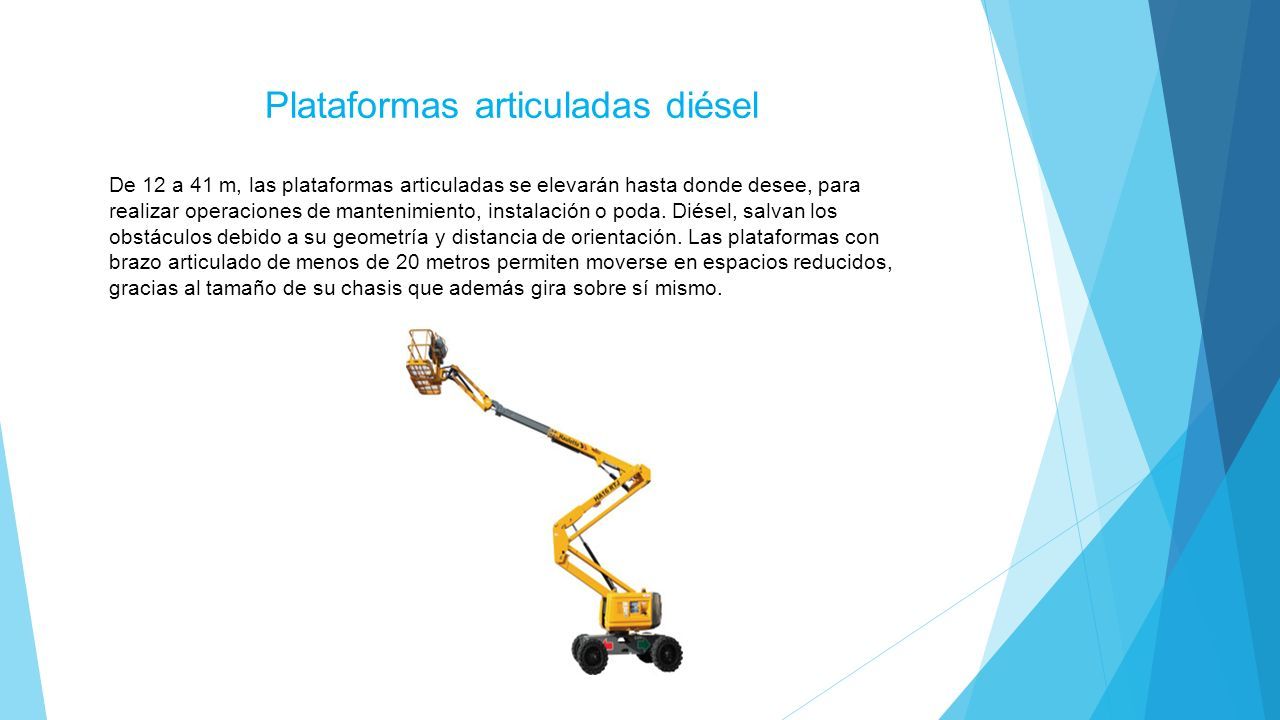

5 Plataformas articuladas diésel De 12 a 41 m, las plataformas articuladas se elevarán hasta donde desee, para realizar operaciones de mantenimiento, instalación o poda. Diésel, salvan los obstáculos debido a su geometría y distancia de orientación. Las plataformas con brazo articulado de menos de 20 metros permiten moverse en espacios reducidos, gracias al tamaño de su chasis que además gira sobre sí mismo.

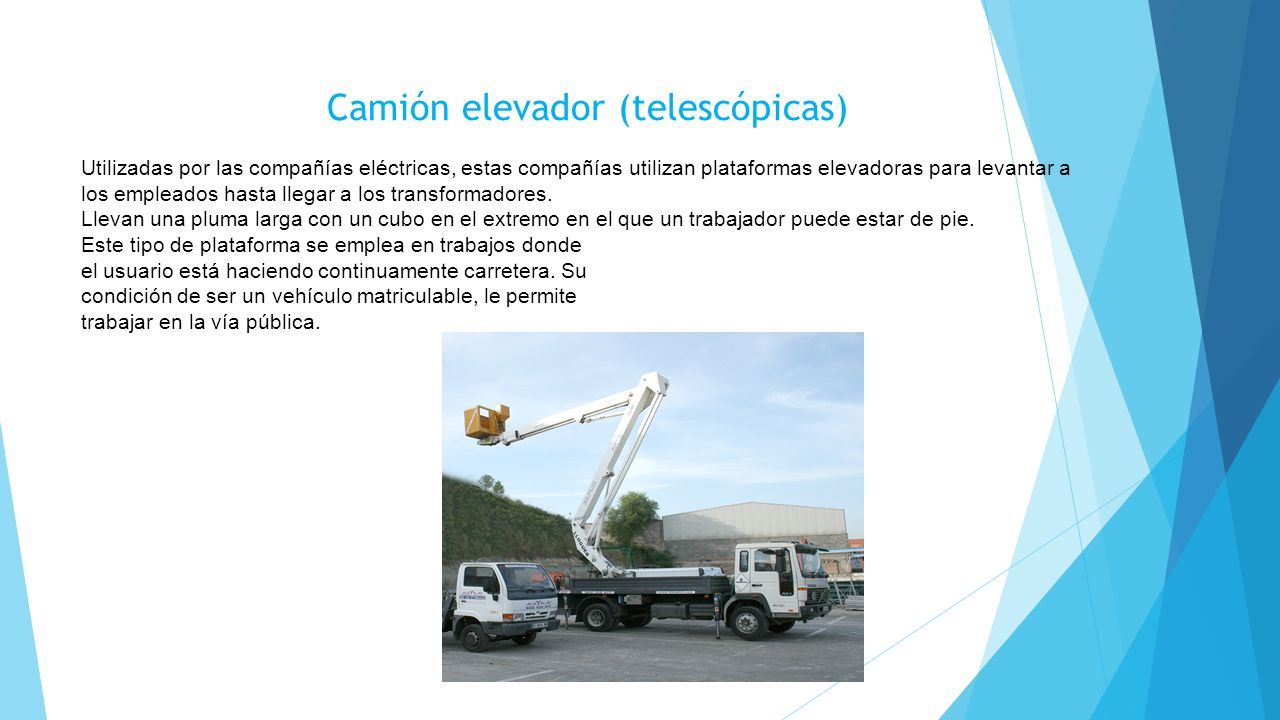

6 Camión elevador (telescópicas) Utilizadas por las compañías eléctricas, estas compañías utilizan plataformas elevadoras para levantar a los empleados hasta llegar a los transformadores. Llevan una pluma larga con un cubo en el extremo en el que un trabajador puede estar de pie. Este tipo de plataforma se emplea en trabajos donde el usuario está haciendo continuamente carretera. Su condición de ser un vehículo matriculable, le permite trabajar en la vía pública.

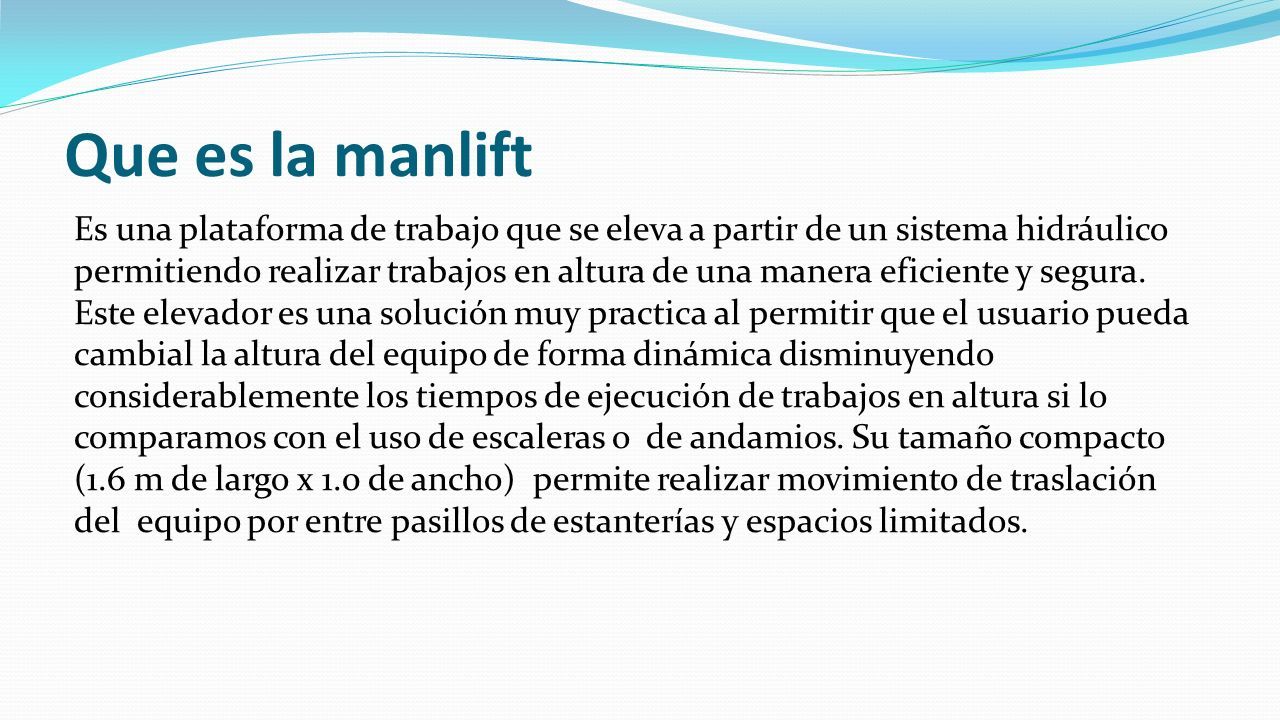

7 Que es la manlift Es una plataforma de trabajo que se eleva a partir de un sistema hidráulico permitiendo realizar trabajos en altura de una manera eficiente y segura. Este elevador es una solución muy practica al permitir que el usuario pueda cambial la altura del equipo de forma dinámica disminuyendo considerablemente los tiempos de ejecución de trabajos en altura si lo comparamos con el uso de escaleras o de andamios. Su tamaño compacto (1.6 m de largo x 1.0 de ancho) permite realizar movimiento de traslación del equipo por entre pasillos de estanterías y espacios limitados.

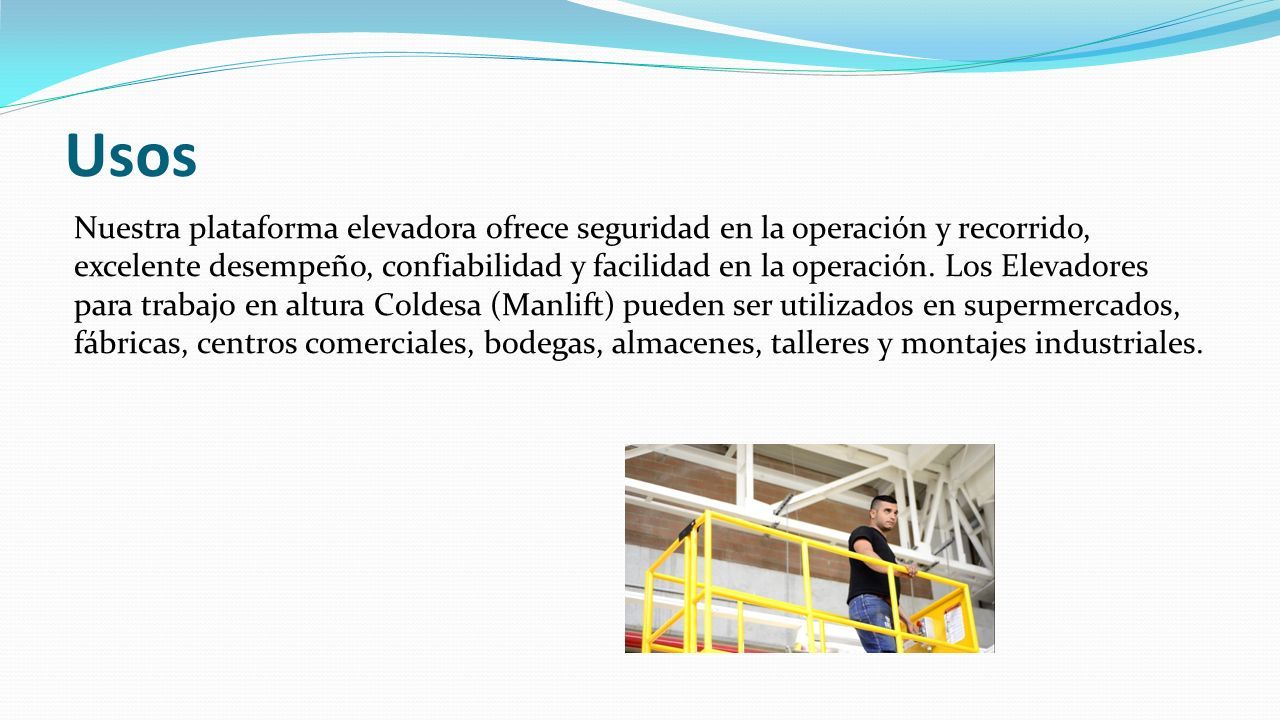

8 Usos Nuestra plataforma elevadora ofrece seguridad en la operación y recorrido, excelente desempeño, confiabilidad y facilidad en la operación. Los Elevadores para trabajo en altura Coldesa (Manlift) pueden ser utilizados en supermercados, fábricas, centros comerciales, bodegas, almacenes, talleres y montajes industriales.

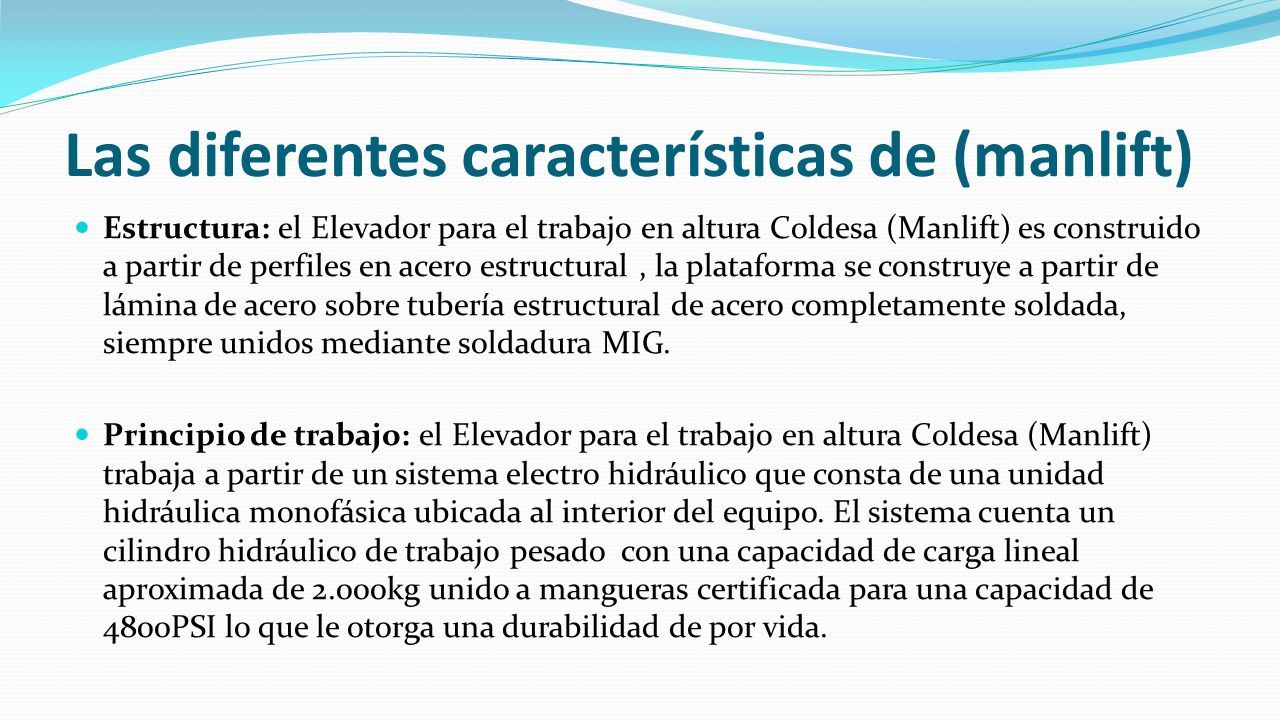

9 Las diferentes características de (manlift) Estructura: el Elevador para el trabajo en altura Coldesa (Manlift) es construido a partir de perfiles en acero estructural, la plataforma se construye a partir de lámina de acero sobre tubería estructural de acero completamente soldada, siempre unidos mediante soldadura MIG. Principio de trabajo: el Elevador para el trabajo en altura Coldesa (Manlift) trabaja a partir de un sistema electro hidráulico que consta de una unidad hidráulica monofásica ubicada al interior del equipo. El sistema cuenta un cilindro hidráulico de trabajo pesado con una capacidad de carga lineal aproximada de 2.000kg unido a mangueras certificada para una capacidad de 4800PSI lo que le otorga una durabilidad de por vida.

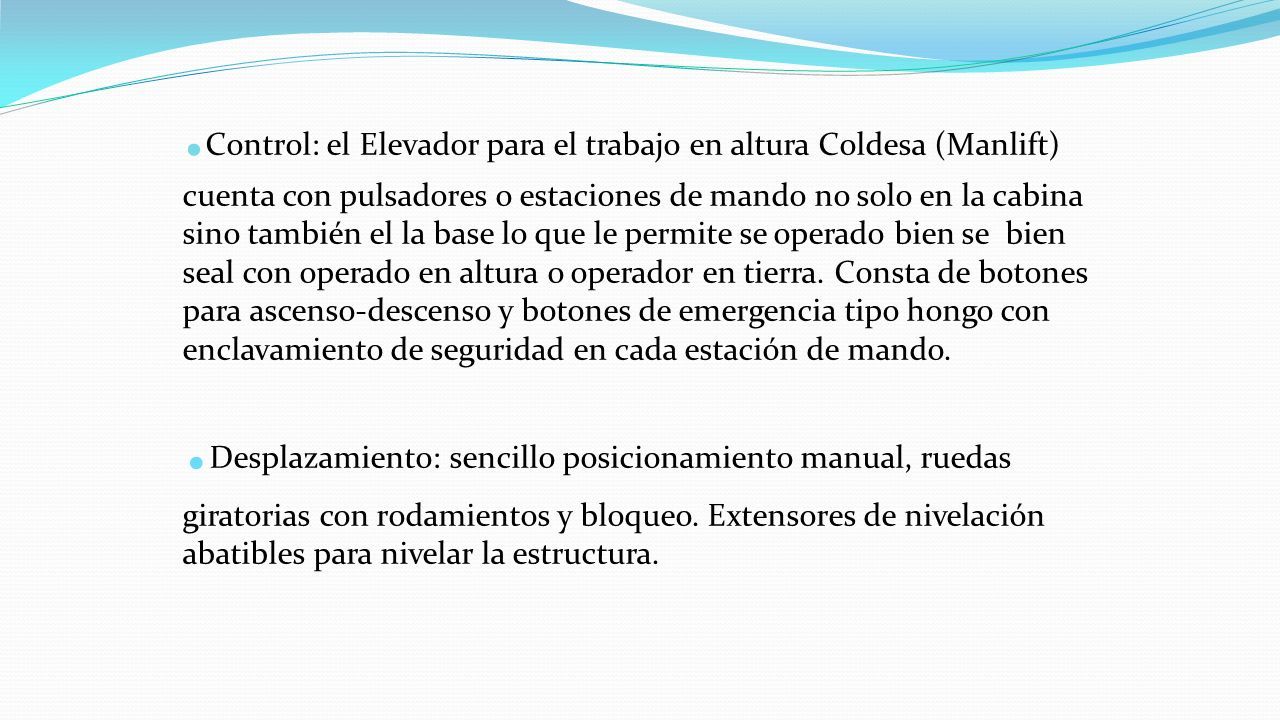

10 . Control: el Elevador para el trabajo en altura Coldesa (Manlift) cuenta con pulsadores o estaciones de mando no solo en la cabina sino también el la base lo que le permite se operado bien se bien seal con operado en altura o operador en tierra. Consta de botones para ascenso-descenso y botones de emergencia tipo hongo con enclavamiento de seguridad en cada estación de mando.. Desplazamiento: sencillo posicionamiento manual, ruedas giratorias con rodamientos y bloqueo. Extensores de nivelación abatibles para nivelar la estructura.

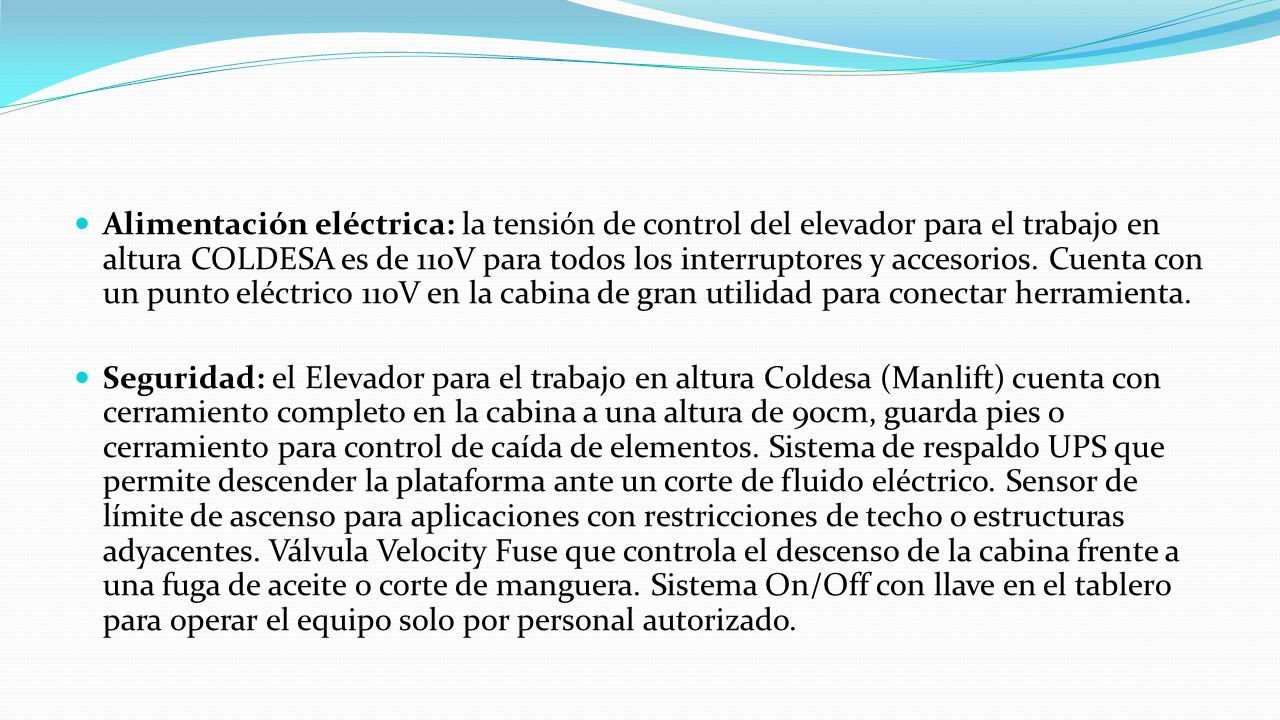

11 Alimentación eléctrica: la tensión de control del elevador para el trabajo en altura COLDESA es de 110V para todos los interruptores y accesorios. Cuenta con un punto eléctrico 110V en la cabina de gran utilidad para conectar herramienta. Seguridad: el Elevador para el trabajo en altura Coldesa (Manlift) cuenta con cerramiento completo en la cabina a una altura de 90cm, guarda pies o cerramiento para control de caída de elementos. Sistema de respaldo UPS que permite descender la plataforma ante un corte de fluido eléctrico. Sensor de límite de ascenso para aplicaciones con restricciones de techo o estructuras adyacentes. Válvula Velocity Fuse que controla el descenso de la cabina frente a una fuga de aceite o corte de manguera. Sistema On/Off con llave en el tablero para operar el equipo solo por personal autorizado.

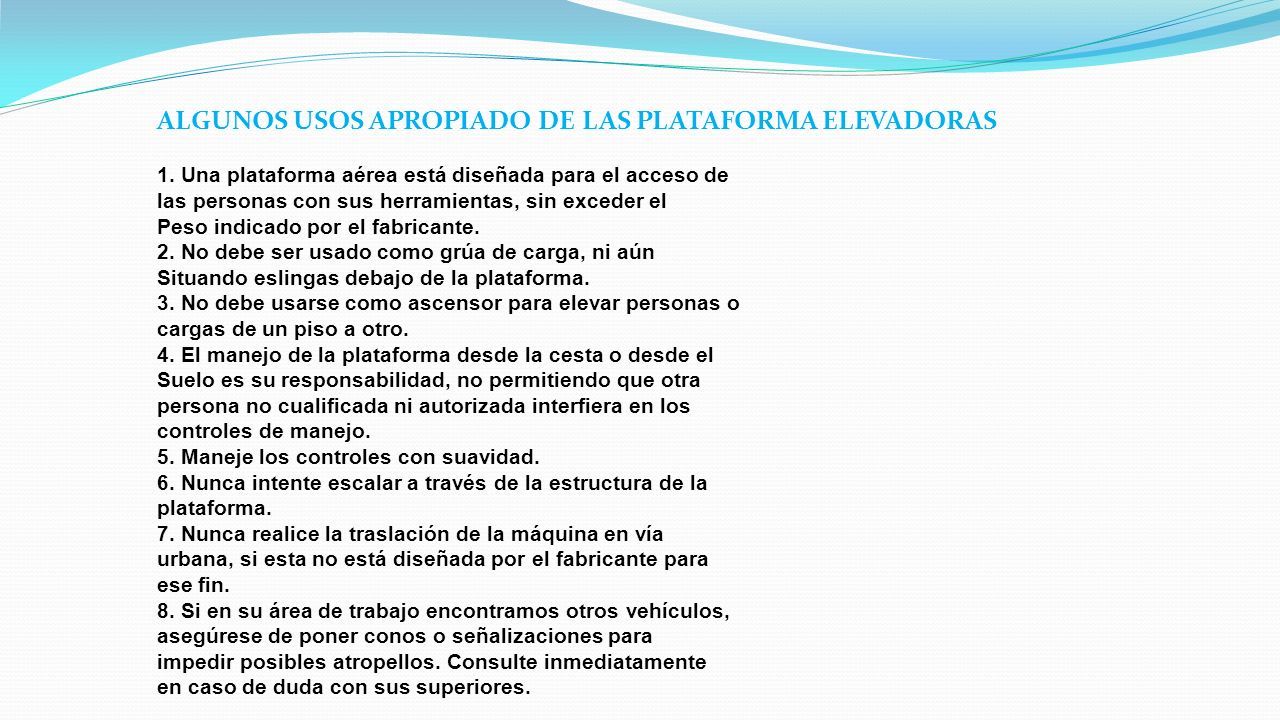

12 ALGUNOS USOS APROPIADO DE LAS PLATAFORMA ELEVADORAS 1. Una plataforma aérea está diseñada para el acceso de las personas con sus herramientas, sin exceder el Peso indicado por el fabricante. 2. No debe ser usado como grúa de carga, ni aún Situando eslingas debajo de la plataforma. 3. No debe usarse como ascensor para elevar personas o cargas de un piso a otro. 4. El manejo de la plataforma desde la cesta o desde el Suelo es su responsabilidad, no permitiendo que otra persona no cualificada ni autorizada interfiera en los controles de manejo. 5. Maneje los controles con suavidad. 6. Nunca intente escalar a través de la estructura de la plataforma. 7. Nunca realice la traslación de la máquina en vía urbana, si esta no está diseñada por el fabricante para ese fin. 8. Si en su área de trabajo encontramos otros vehículos, asegúrese de poner conos o señalizaciones para impedir posibles atropellos. Consulte inmediatamente en caso de duda con sus superiores.

13 MUCHAS GRACIAS
