ESTEREOSCOPIOS El estereoscopio es un instrumento que permite la visión estereoscópica, es decir la observación tridimensional de la zona común de dos.

Presentación del tema: "ESTEREOSCOPIOS El estereoscopio es un instrumento que permite la visión estereoscópica, es decir la observación tridimensional de la zona común de dos."— Transcripción de la presentación:

1

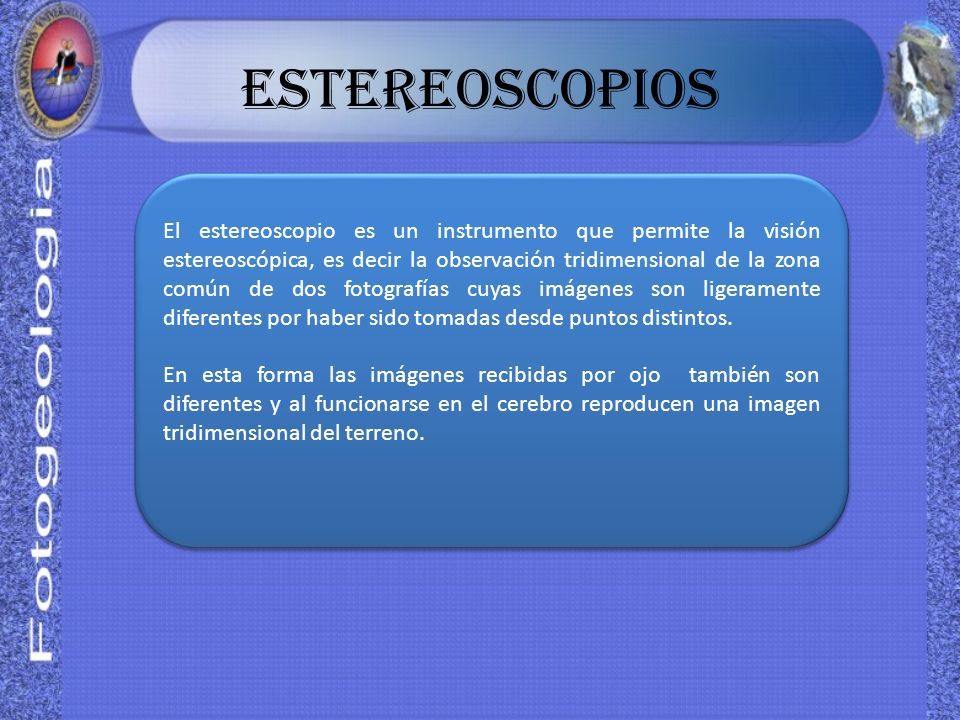

2 ESTEREOSCOPIOS El estereoscopio es un instrumento que permite la visión estereoscópica, es decir la observación tridimensional de la zona común de dos fotografías cuyas imágenes son ligeramente diferentes por haber sido tomadas desde puntos distintos. En esta forma las imágenes recibidas por ojo también son diferentes y al funcionarse en el cerebro reproducen una imagen tridimensional del terreno. El estereoscopio es un instrumento que permite la visión estereoscópica, es decir la observación tridimensional de la zona común de dos fotografías cuyas imágenes son ligeramente diferentes por haber sido tomadas desde puntos distintos. En esta forma las imágenes recibidas por ojo también son diferentes y al funcionarse en el cerebro reproducen una imagen tridimensional del terreno.

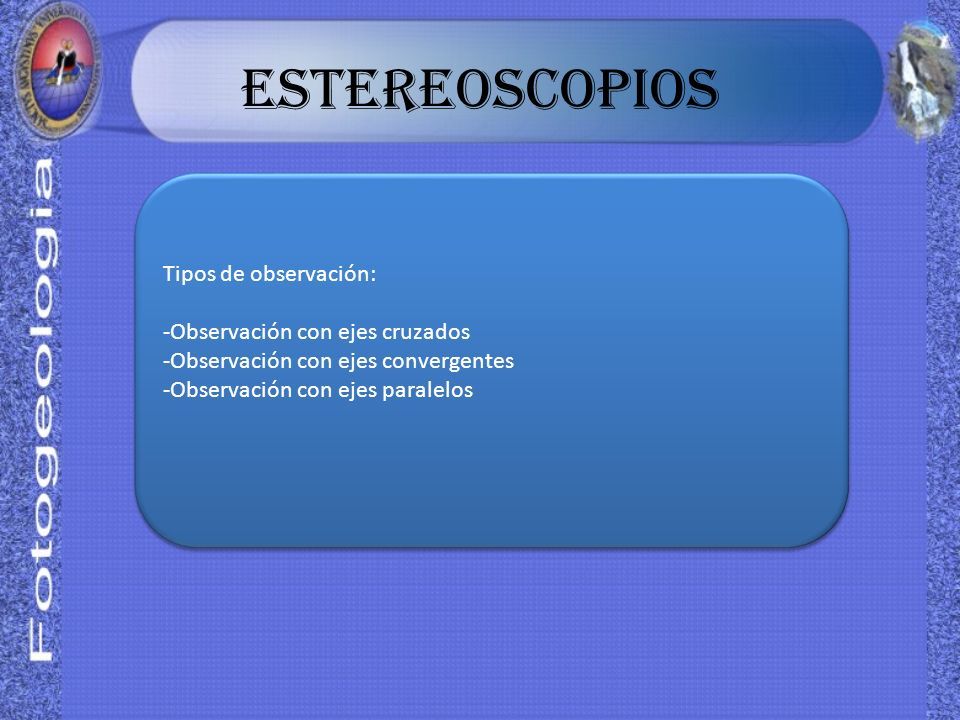

3 ESTEREOSCOPIOS Tipos de observación: -Observación con ejes cruzados -Observación con ejes convergentes -Observación con ejes paralelos Tipos de observación: -Observación con ejes cruzados -Observación con ejes convergentes -Observación con ejes paralelos

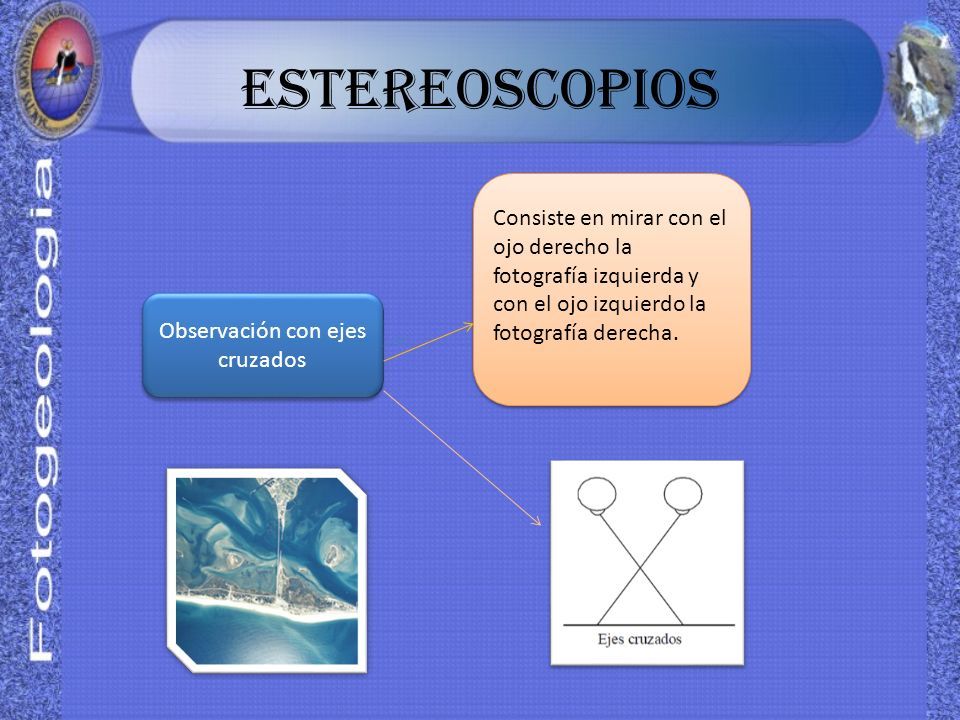

4 Observación con ejes cruzados Observación con ejes cruzados Consiste en mirar con el ojo derecho la fotografía izquierda y con el ojo izquierdo la fotografía derecha. Consiste en mirar con el ojo derecho la fotografía izquierda y con el ojo izquierdo la fotografía derecha. ESTEREOSCOPIOS

5 Observación con ejes convergentes Observación con ejes convergentes Método normal de observación, uso de filtros para que cada ojo reciba una sola imagen Método normal de observación, uso de filtros para que cada ojo reciba una sola imagen ESTEREOSCOPIOS

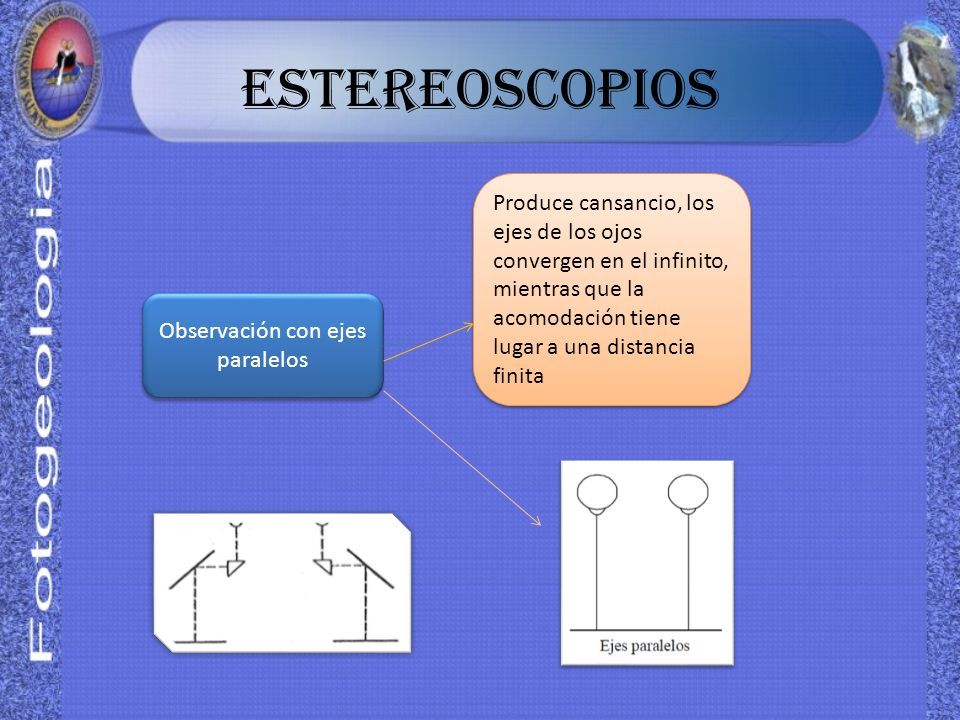

6 Observación con ejes paralelos Observación con ejes paralelos Produce cansancio, los ejes de los ojos convergen en el infinito, mientras que la acomodación tiene lugar a una distancia finita Produce cansancio, los ejes de los ojos convergen en el infinito, mientras que la acomodación tiene lugar a una distancia finita ESTEREOSCOPIOS

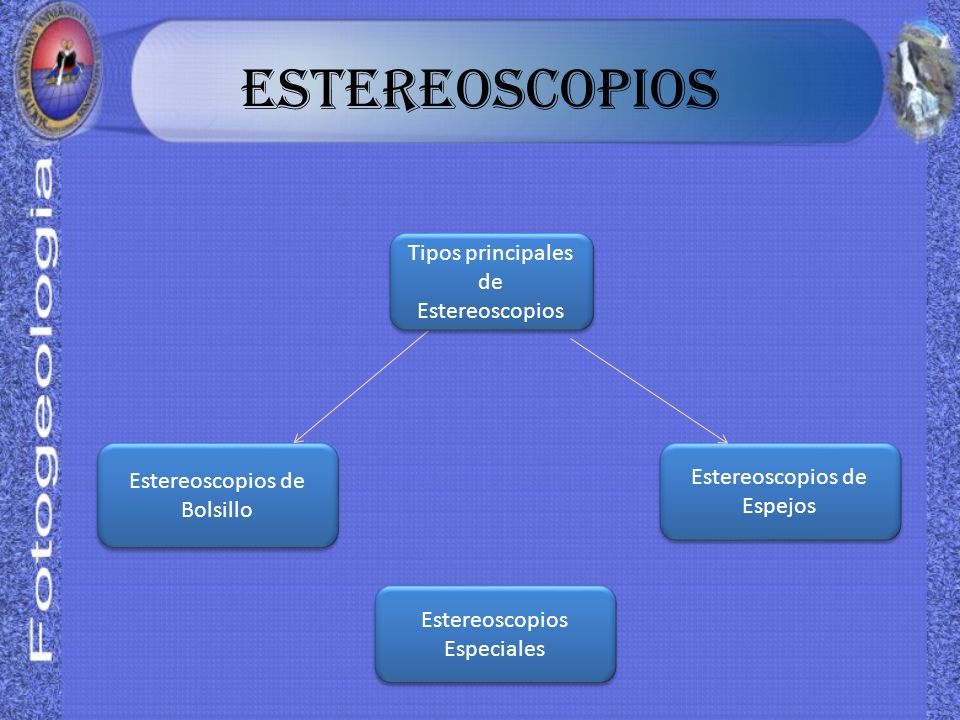

7 Estereoscopios de Bolsillo Estereoscopios de Espejos Tipos principales de Estereoscopios Estereoscopios Especiales

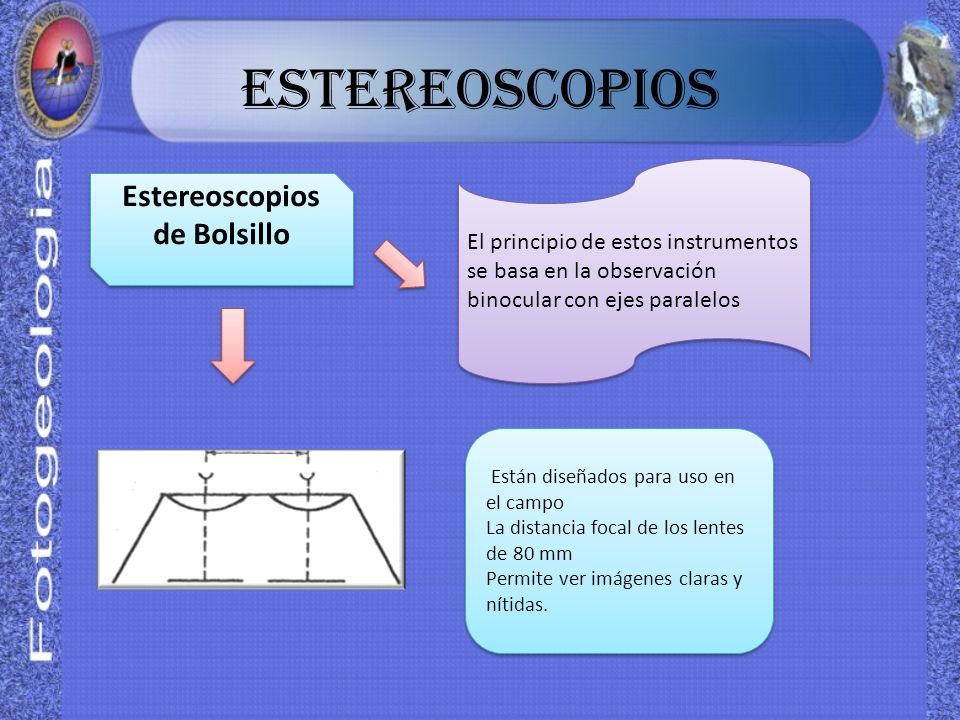

8 Estereoscopios de Bolsillo El principio de estos instrumentos se basa en la observación binocular con ejes paralelos Están diseñados para uso en el campo La distancia focal de los lentes de 80 mm Permite ver imágenes claras y nítidas. Están diseñados para uso en el campo La distancia focal de los lentes de 80 mm Permite ver imágenes claras y nítidas. ESTEREOSCOPIOS

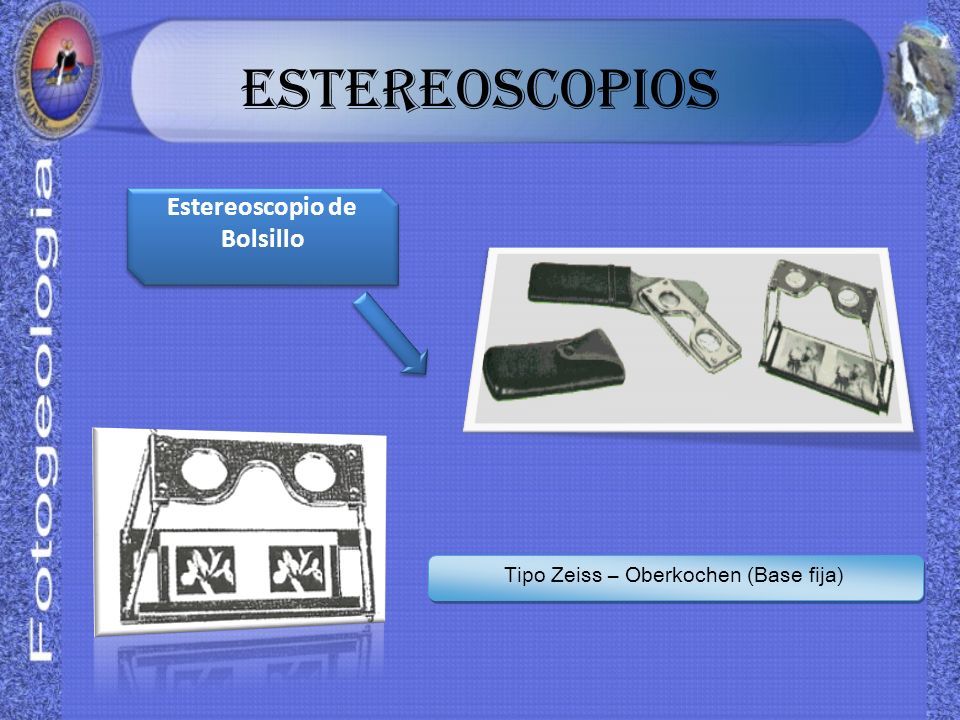

9 Estereoscopio de Bolsillo Tipo Zeiss – Oberkochen (Base fija) ESTEREOSCOPIOS

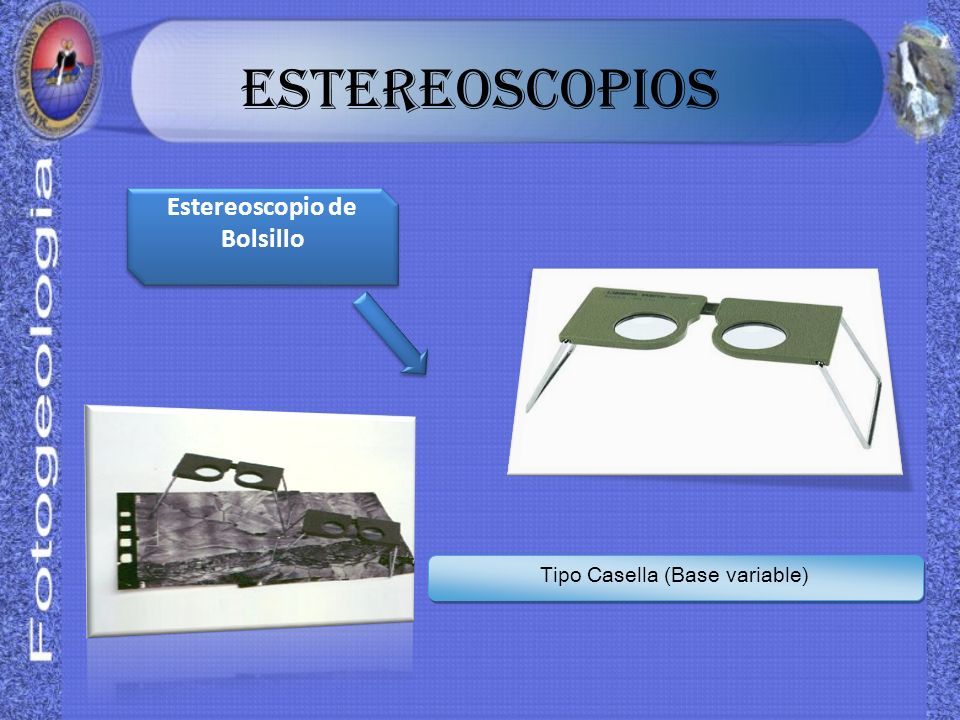

10 Estereoscopio de Bolsillo Tipo Casella (Base variable) ESTEREOSCOPIOS

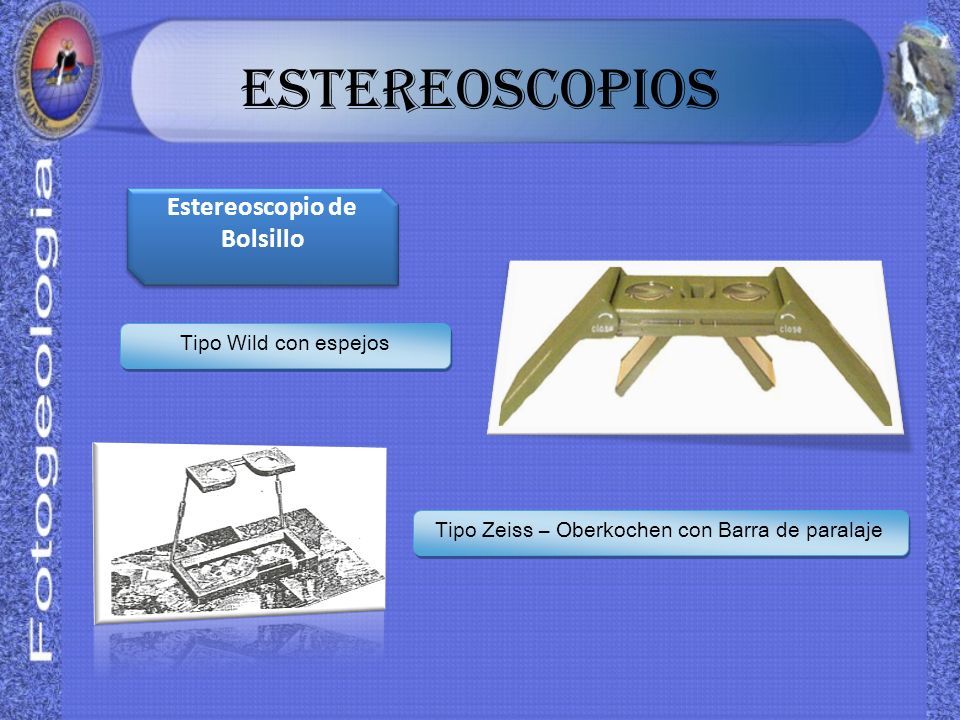

11 Estereoscopio de Bolsillo Tipo Zeiss – Oberkochen con Barra de paralaje ESTEREOSCOPIOS Tipo Wild con espejos

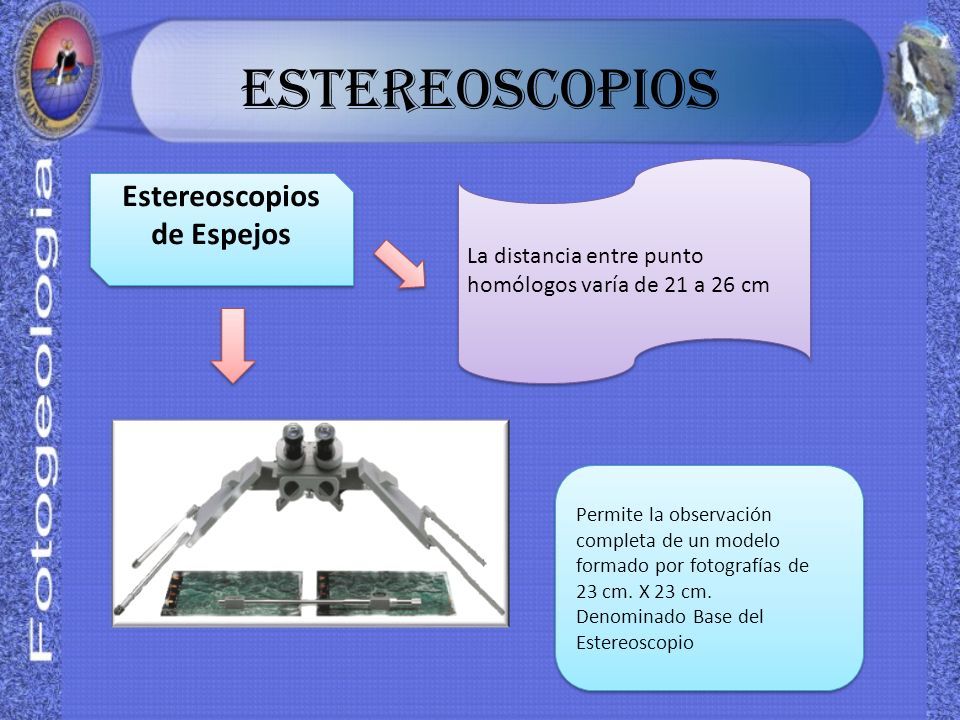

12 Estereoscopios de Espejos La distancia entre punto homólogos varía de 21 a 26 cm Permite la observación completa de un modelo formado por fotografías de 23 cm. X 23 cm. Denominado Base del Estereoscopio Permite la observación completa de un modelo formado por fotografías de 23 cm. X 23 cm. Denominado Base del Estereoscopio ESTEREOSCOPIOS

13 Estereoscopio de Espejos Topcon MS-3 ESTEREOSCOPIOS Toko con barra de paralaje

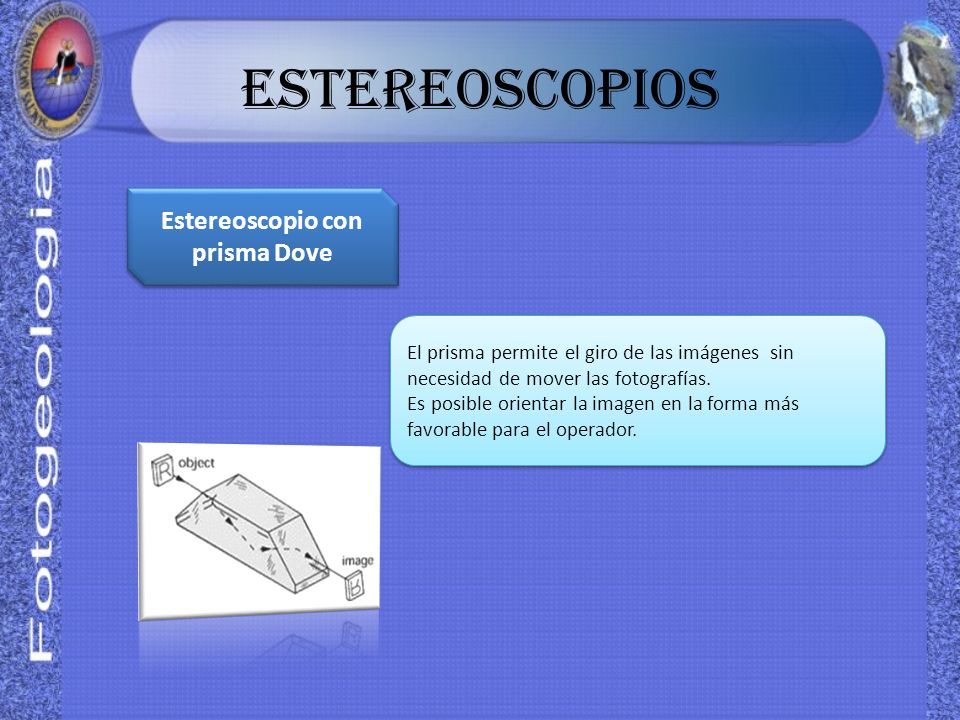

14 Estereoscopio con prisma Dove ESTEREOSCOPIOS El prisma permite el giro de las imágenes sin necesidad de mover las fotografías. Es posible orientar la imagen en la forma más favorable para el operador. El prisma permite el giro de las imágenes sin necesidad de mover las fotografías. Es posible orientar la imagen en la forma más favorable para el operador.

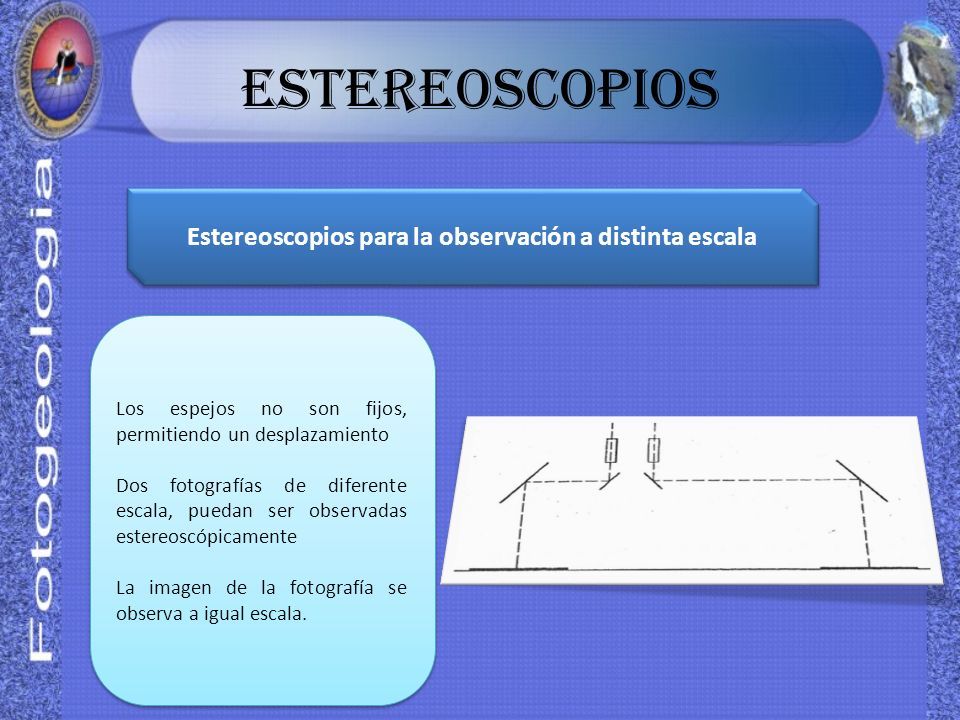

15 Estereoscopios para la observación a distinta escala ESTEREOSCOPIOS Los espejos no son fijos, permitiendo un desplazamiento Dos fotografías de diferente escala, puedan ser observadas estereoscópicamente La imagen de la fotografía se observa a igual escala. Los espejos no son fijos, permitiendo un desplazamiento Dos fotografías de diferente escala, puedan ser observadas estereoscópicamente La imagen de la fotografía se observa a igual escala.

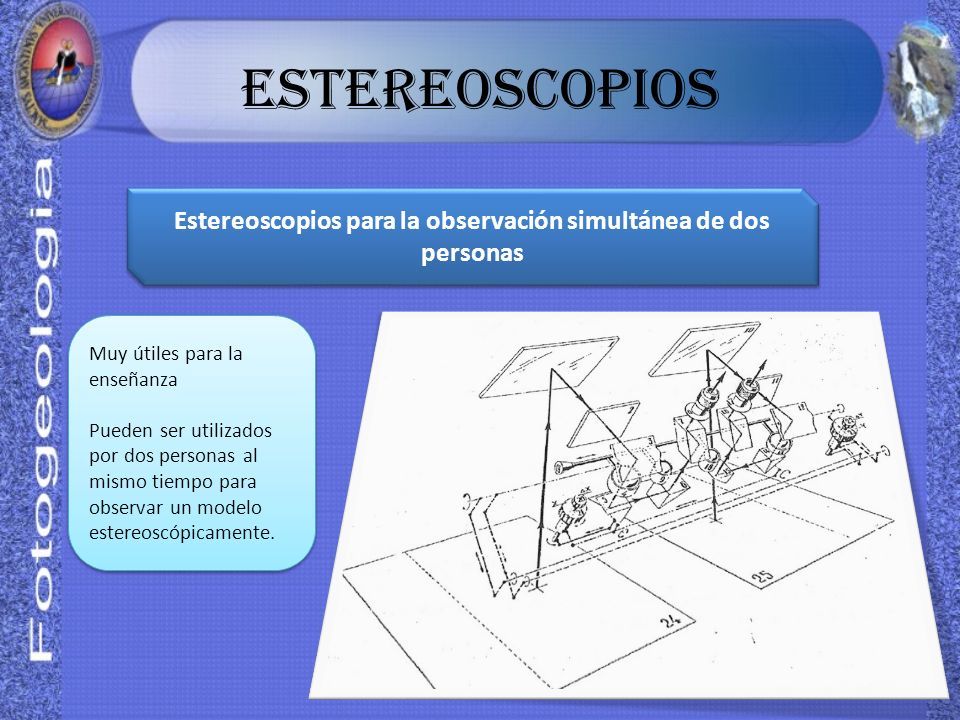

16 Estereoscopios para la observación simultánea de dos personas ESTEREOSCOPIOS Muy útiles para la enseñanza Pueden ser utilizados por dos personas al mismo tiempo para observar un modelo estereoscópicamente. Muy útiles para la enseñanza Pueden ser utilizados por dos personas al mismo tiempo para observar un modelo estereoscópicamente.

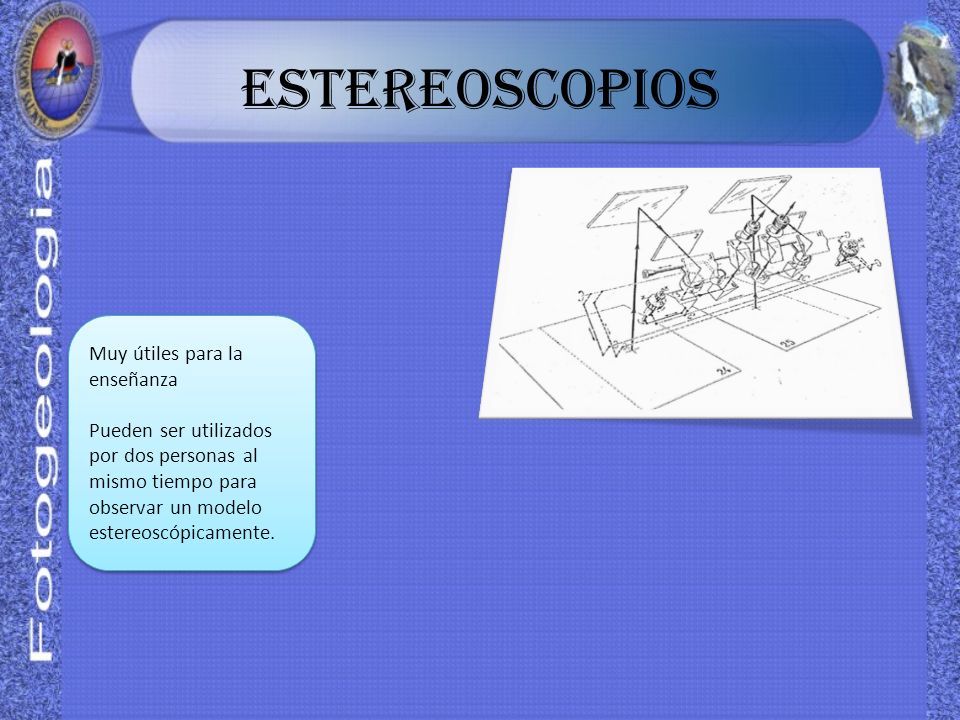

17 ESTEREOSCOPIOS Muy útiles para la enseñanza Pueden ser utilizados por dos personas al mismo tiempo para observar un modelo estereoscópicamente. Muy útiles para la enseñanza Pueden ser utilizados por dos personas al mismo tiempo para observar un modelo estereoscópicamente.
