1 UNIVERSIDAD NACIONAL DE SAN CRISTOBAL DE HUAMANGA FACULTAD DE CIENCIAS AGRARIAS ESCUELA DE FORMACION PROFESIONAL DE INGENIERIA AGRICOLA CURSO : MANEJO Y GESTION DE CUENCAS HIDROGRAFICAS PROFESOR TEORIA : MSc. Ing. JORGE E. PASTOR WATANABE PROFESOR DE PRACTICA : Ing. EFRAIN CHUCHON PRADO ALUMNOS : CHAICO VENTURA ELEAZAR LAMILLA MORALES ELIZABETH PALOMINO MARTINEZ MELITON GRUPO DE PRÁCTICA: LUNES 2- 4 PM “ ESTUDIO HIDROGRAFICO DE CUENCA DE RIO PONGORA DISTRITO DE SAN JOSE DE TICLLAS - PROVINCIA DE HUAMANGA,REGION-AYACUCHO ”

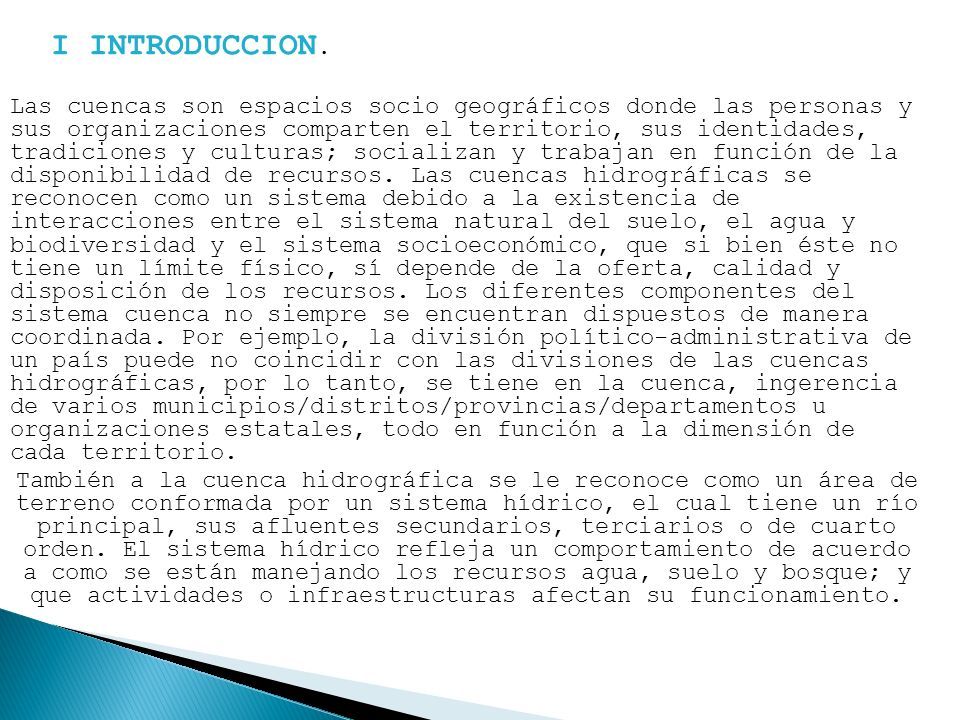

2 I INTRODUCCION. Las cuencas son espacios socio geográficos donde las personas y sus organizaciones comparten el territorio, sus identidades, tradiciones y culturas; socializan y trabajan en función de la disponibilidad de recursos. Las cuencas hidrográficas se reconocen como un sistema debido a la existencia de interacciones entre el sistema natural del suelo, el agua y biodiversidad y el sistema socioeconómico, que si bien éste no tiene un límite físico, sí depende de la oferta, calidad y disposición de los recursos. Los diferentes componentes del sistema cuenca no siempre se encuentran dispuestos de manera coordinada. Por ejemplo, la división político-administrativa de un país puede no coincidir con las divisiones de las cuencas hidrográficas, por lo tanto, se tiene en la cuenca, ingerencia de varios municipios/distritos/provincias/departamentos u organizaciones estatales, todo en función a la dimensión de cada territorio. También a la cuenca hidrográfica se le reconoce como un área de terreno conformada por un sistema hídrico, el cual tiene un río principal, sus afluentes secundarios, terciarios o de cuarto orden. El sistema hídrico refleja un comportamiento de acuerdo a como se están manejando los recursos agua, suelo y bosque; y que actividades o infraestructuras afectan su funcionamiento.

3 1.1.1 OBJETIVOS GENERALES. Estudiar la cuenca hidrográfica y geomorfología a través de un ordenamiento lógico, racional y sistémico; para definir los elementos cuantitativos y cualitativos que permitan un desarrollo sostenible para el aprovechamiento de los recursos naturales, MANEJO Y GESTION DE CUENCAS.

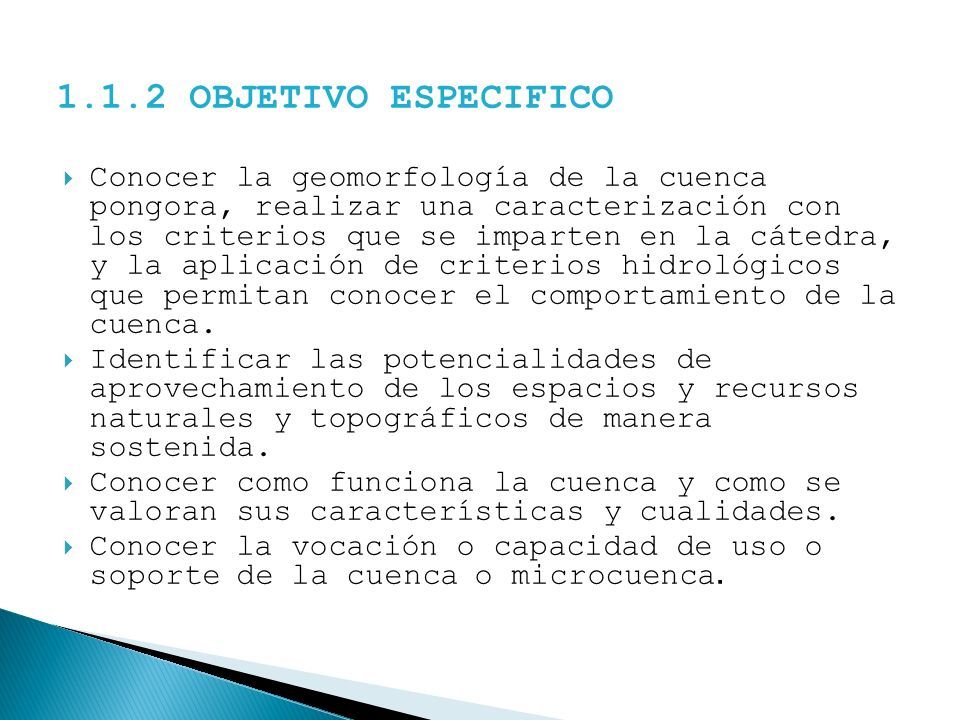

4 1.1.2 OBJETIVO ESPECIFICO  Conocer la geomorfología de la cuenca pongora, realizar una caracterización con los criterios que se imparten en la cátedra, y la aplicación de criterios hidrológicos que permitan conocer el comportamiento de la cuenca.  Identificar las potencialidades de aprovechamiento de los espacios y recursos naturales y topográficos de manera sostenida.  Conocer como funciona la cuenca y como se valoran sus características y cualidades.  Conocer la vocación o capacidad de uso o soporte de la cuenca o microcuenca.

5

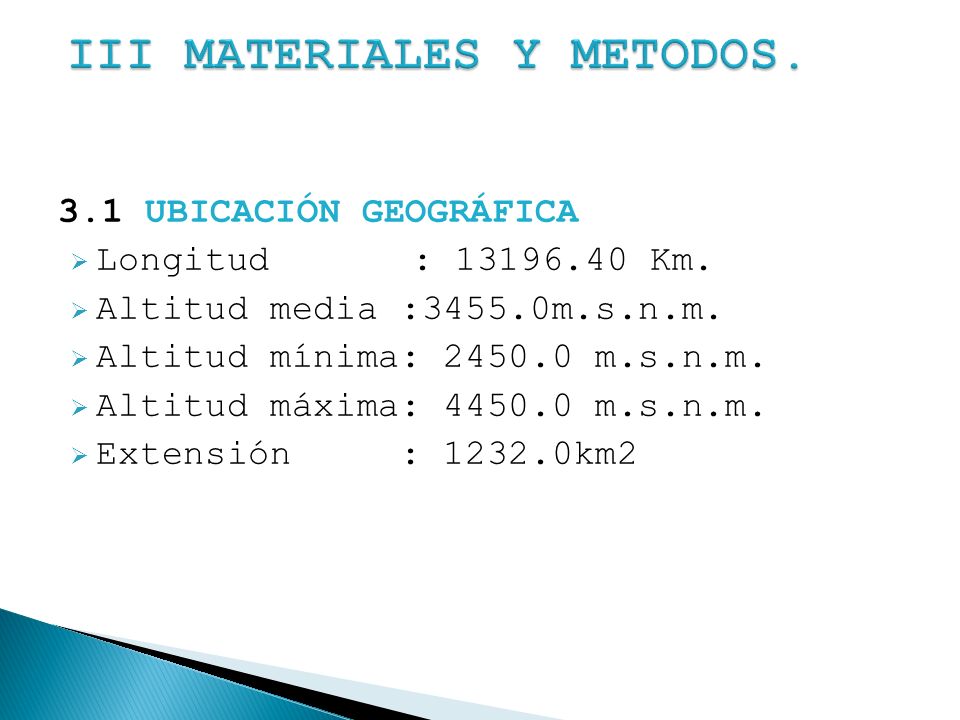

6 3.1 UBICACIÓN GEOGRÁFICA  Longitud : 13196.40 Km.  Altitud media :3455.0m.s.n.m.  Altitud mínima: 2450.0 m.s.n.m.  Altitud máxima: 4450.0 m.s.n.m.  Extensión : 1232.0km2

7 3.1 UBICACIÓN GEOGRÁFICA Mapa de Ubicación General Ubicación de la Zona de que Motiva el Proyecto

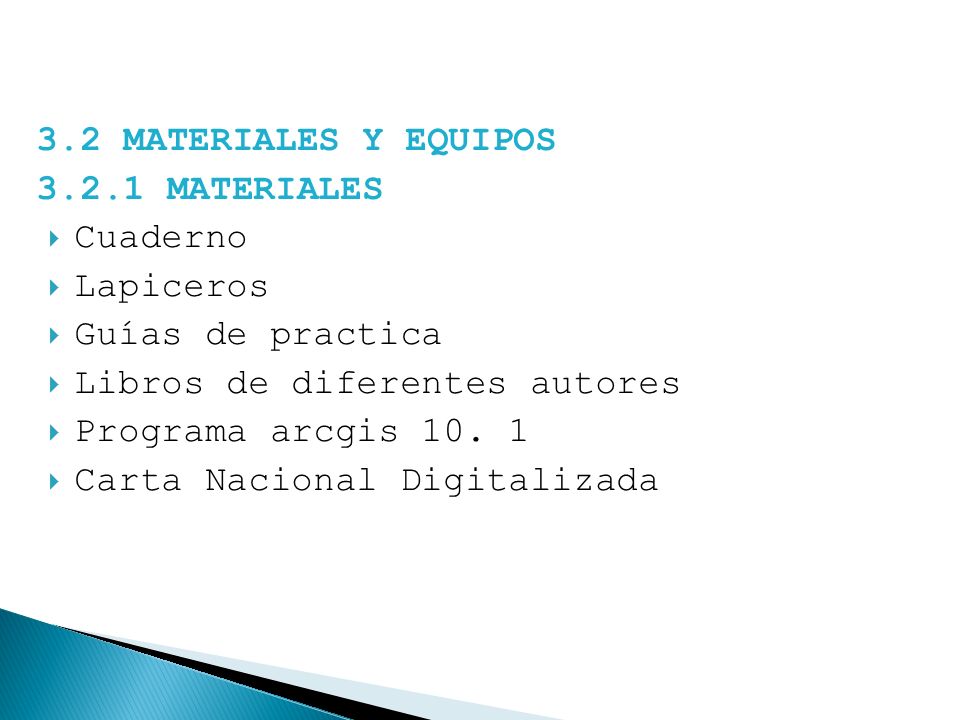

8 3.2 MATERIALES Y EQUIPOS 3.2.1 MATERIALES  Cuaderno  Lapiceros  Guías de practica  Libros de diferentes autores  Programa arcgis 10. 1  Carta Nacional Digitalizada

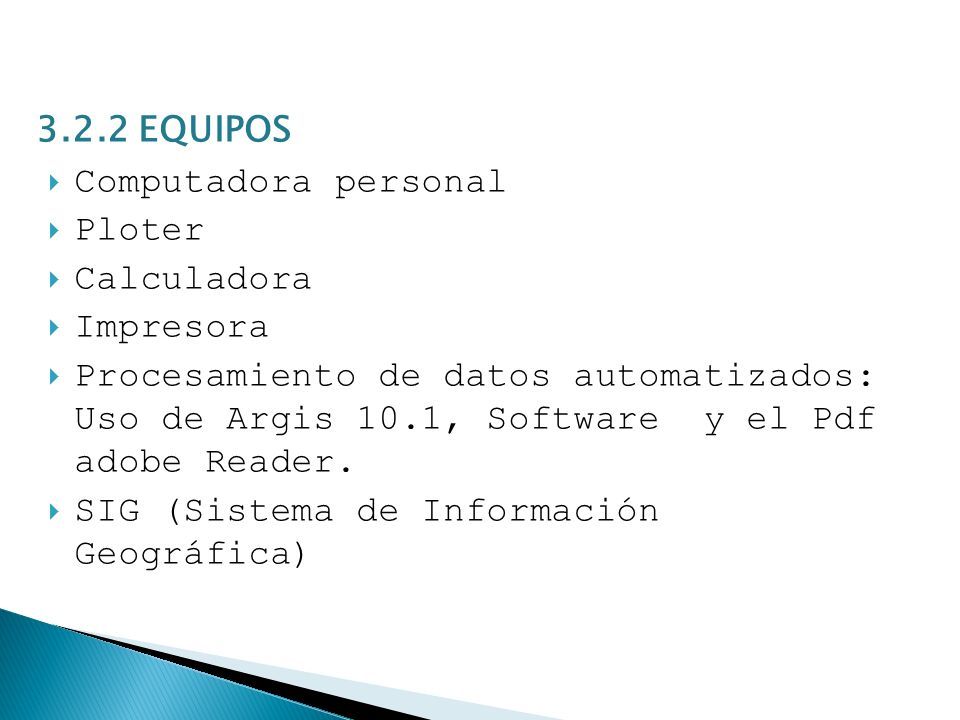

9 3.2.2 EQUIPOS  Computadora personal  Ploter  Calculadora  Impresora  Procesamiento de datos automatizados: Uso de Argis 10.1, Software y el Pdf adobe Reader.  SIG (Sistema de Información Geográfica)

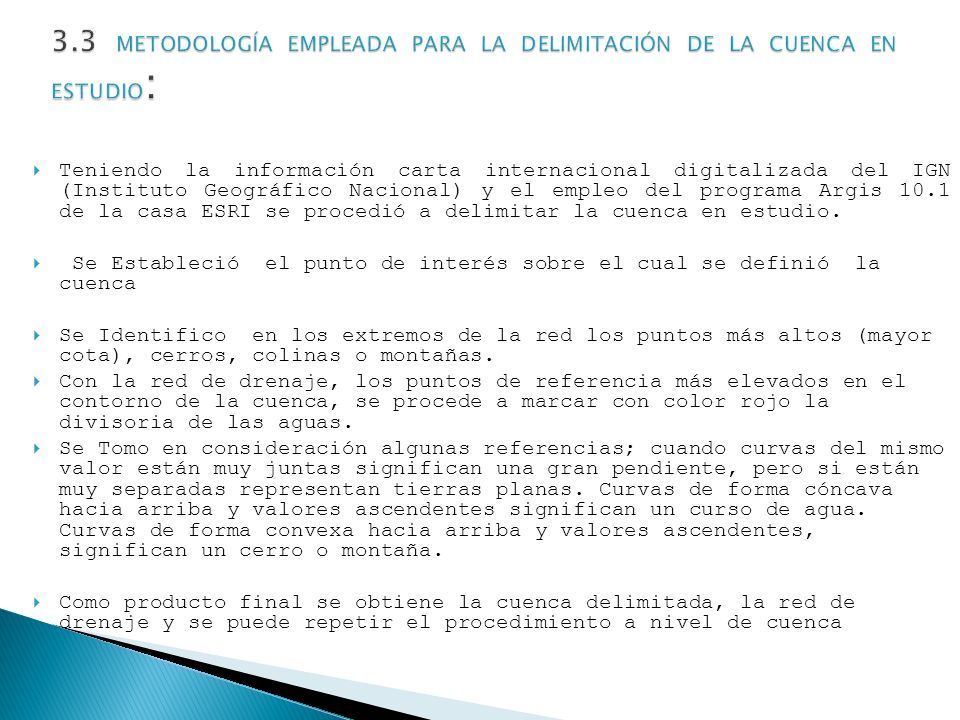

10  Teniendo la información carta internacional digitalizada del IGN (Instituto Geográfico Nacional) y el empleo del programa Argis 10.1 de la casa ESRI se procedió a delimitar la cuenca en estudio.  Se Estableció el punto de interés sobre el cual se definió la cuenca  Se Identifico en los extremos de la red los puntos más altos (mayor cota), cerros, colinas o montañas.  Con la red de drenaje, los puntos de referencia más elevados en el contorno de la cuenca, se procede a marcar con color rojo la divisoria de las aguas.  Se Tomo en consideración algunas referencias; cuando curvas del mismo valor están muy juntas significan una gran pendiente, pero si están muy separadas representan tierras planas. Curvas de forma cóncava hacia arriba y valores ascendentes significan un curso de agua. Curvas de forma convexa hacia arriba y valores ascendentes, significan un cerro o montaña.  Como producto final se obtiene la cuenca delimitada, la red de drenaje y se puede repetir el procedimiento a nivel de cuenca

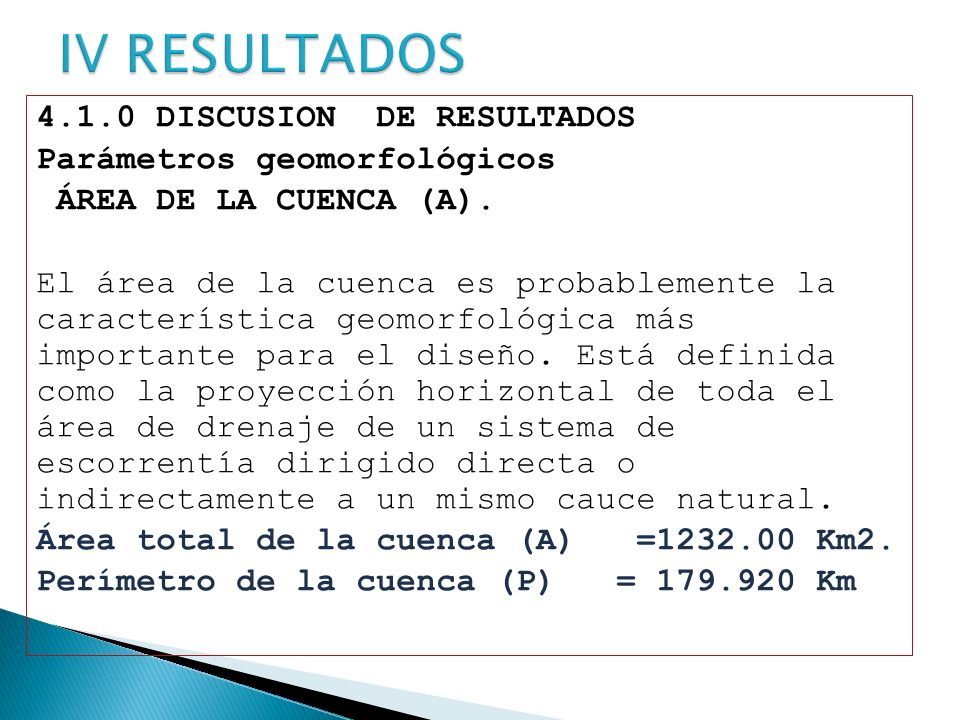

11 4.1.0 DISCUSION DE RESULTADOS Parámetros geomorfológicos ÁREA DE LA CUENCA (A). El área de la cuenca es probablemente la característica geomorfológica más importante para el diseño. Está definida como la proyección horizontal de toda el área de drenaje de un sistema de escorrentía dirigido directa o indirectamente a un mismo cauce natural. Área total de la cuenca (A) =1232.00 Km2. Perímetro de la cuenca (P) = 179.920 Km

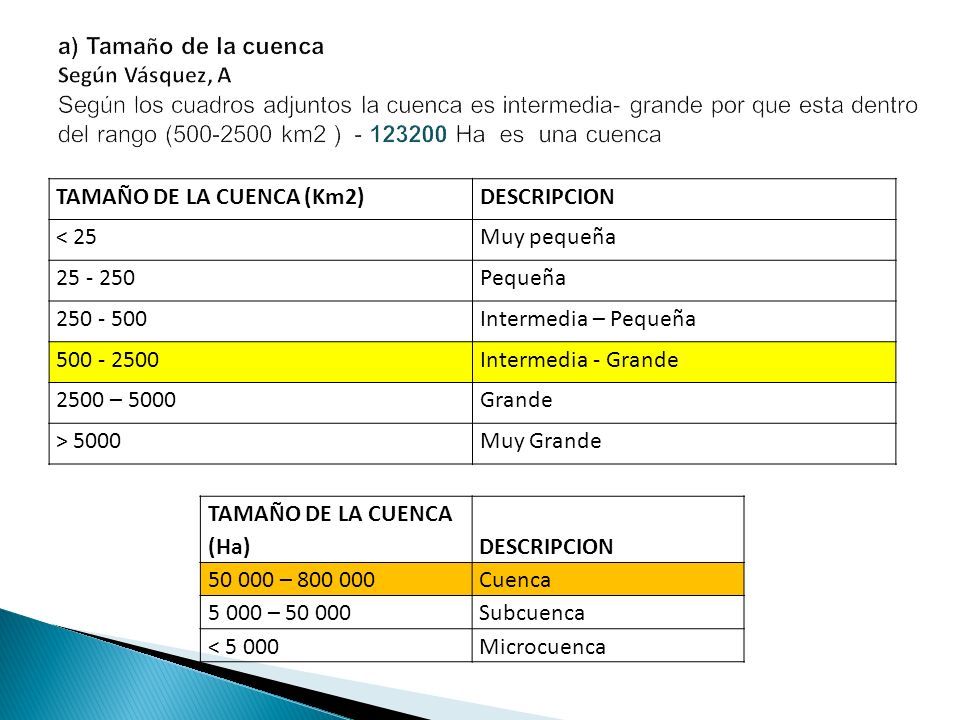

12 TAMAÑO DE LA CUENCA (Km2)DESCRIPCION < 25Muy pequeña 25 - 250Pequeña 250 - 500Intermedia – Pequeña 500 - 2500Intermedia - Grande 2500 – 5000Grande > 5000Muy Grande TAMAÑO DE LA CUENCA (Ha) DESCRIPCION 50 000 – 800 000Cuenca 5 000 – 50 000Subcuenca < 5 000Microcuenca

13 ALTURAS CARACTERISTICAS A partir de la curva hipsométrica pueden definirse varias alturas características; altura media, altura media ponderada, altura más frecuente y altura mediana. La altitud media (Hm) Es la altura para la cual el 50% del área dela cuenca se encuentra por debajo de la misma. Altitud Mediana = 3500 msnm (se halla de las curvas hipsométricas ). La altitud media ponderada (Hmp) Una forma de cálculo es considerando; ci cota media del área i, delimitada por dos curvas de nivel; ai área i entre curvas de nivel; y A área total de la cuenca, la altitud es determinante de la temperatura y la precipitación. Hmp= 3207.123 msnm

14

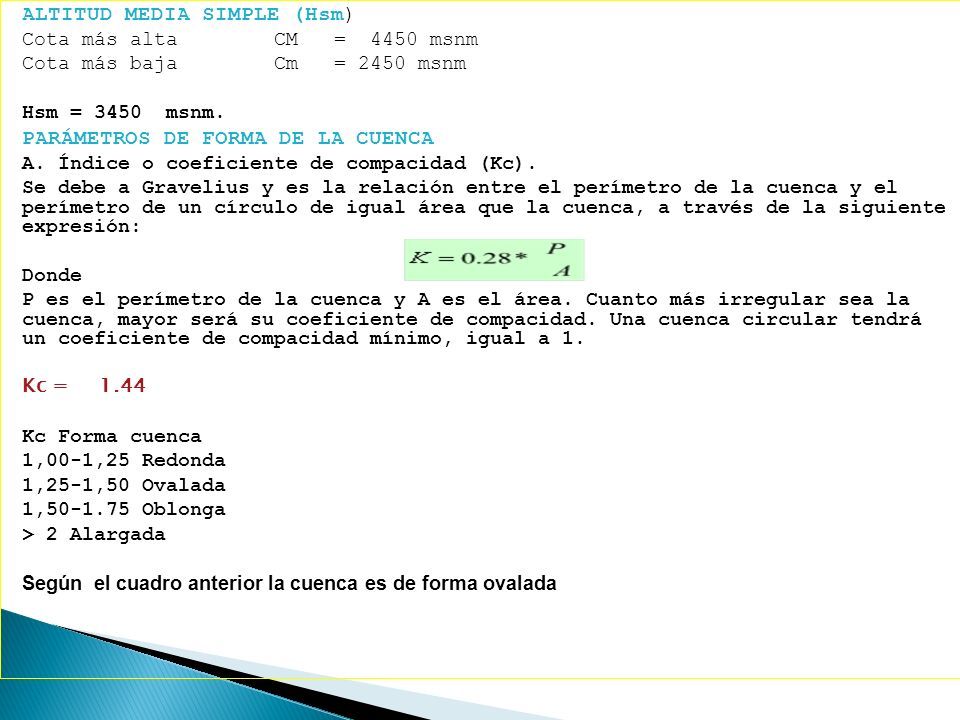

15 ALTITUD MEDIA SIMPLE (Hsm ) Cota más alta CM = 4450 msnm Cota más baja Cm = 2450 msnm Hsm = 3450 msnm. PARÁMETROS DE FORMA DE LA CUENCA A. Índice o coeficiente de compacidad (Kc). Se debe a Gravelius y es la relación entre el perímetro de la cuenca y el perímetro de un círculo de igual área que la cuenca, a través de la siguiente expresión: Donde P es el perímetro de la cuenca y A es el área. Cuanto más irregular sea la cuenca, mayor será su coeficiente de compacidad. Una cuenca circular tendrá un coeficiente de compacidad mínimo, igual a 1. Kc = 1.44 Kc Forma cuenca 1,00-1,25 Redonda 1,25-1,50 Ovalada 1,50-1.75 Oblonga > 2 Alargada Según el cuadro anterior la cuenca es de forma ovalada

16 Tiempo de Concentración (T c) Es el tiempo que toma la partícula, hidráulicamente más lejana, en viajar hasta en punto emisor. Para ello se supone que el tiempo de duración de la lluvia es de por lo menos igual al tiempo de concentración y que se distribuye uniformemente en toda la cuenca. Existen muchas fórmulas empíricas para estimar el tiempo de concentración de la cuenca, siendo una de las más completas la siguiente: Donde: Tc es el tiempo de concentración en horas L es la longitud del cauce principal en Km Pc es la pendiente media del cauce principal de la cuenca Tc = 7.22 horas

17 C.- Pendiente del rio 6.1 INDICE DE PENDIENTE (Ip): ALTITUDbibi a i - a i-1 b i * (a i -a i-1 ) [b i * (a i -a i- 1 )] 0.5 L 0.5 IpIp m.s.n.m. (Km 2 )(%) 24500.00 00.0000 8.55080.0000 2735.5088103.258.38285.50882393.7632748.92618.55085.722 3021.0176216.2917.56285.50885014.418670.81268.55088.281 3306.5264178.3214.48285.50884134.107364.29708.55087.519 3592.0352210.5217.09285.50884880.694069.86208.55088.170 3877.544170.4213.84285.50883950.946262.85668.55087.351 4163.0528281.7122.88285.50886531.039780.81488.55089.451 445071.005.76286.94721654.203140.67198.55084.756 45.529 Ip =45.53

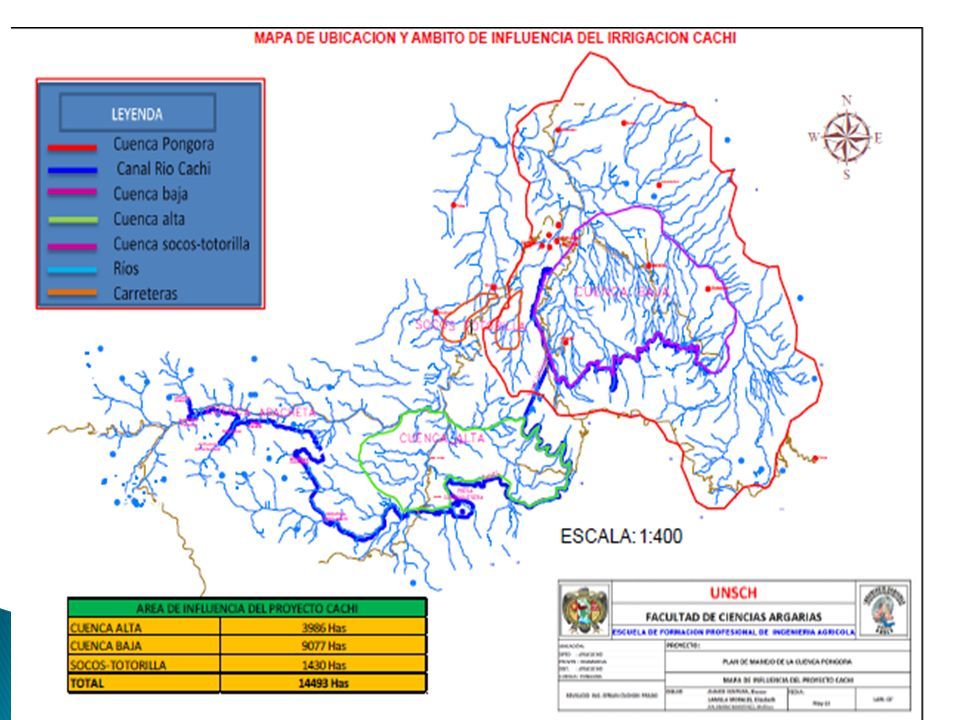

18

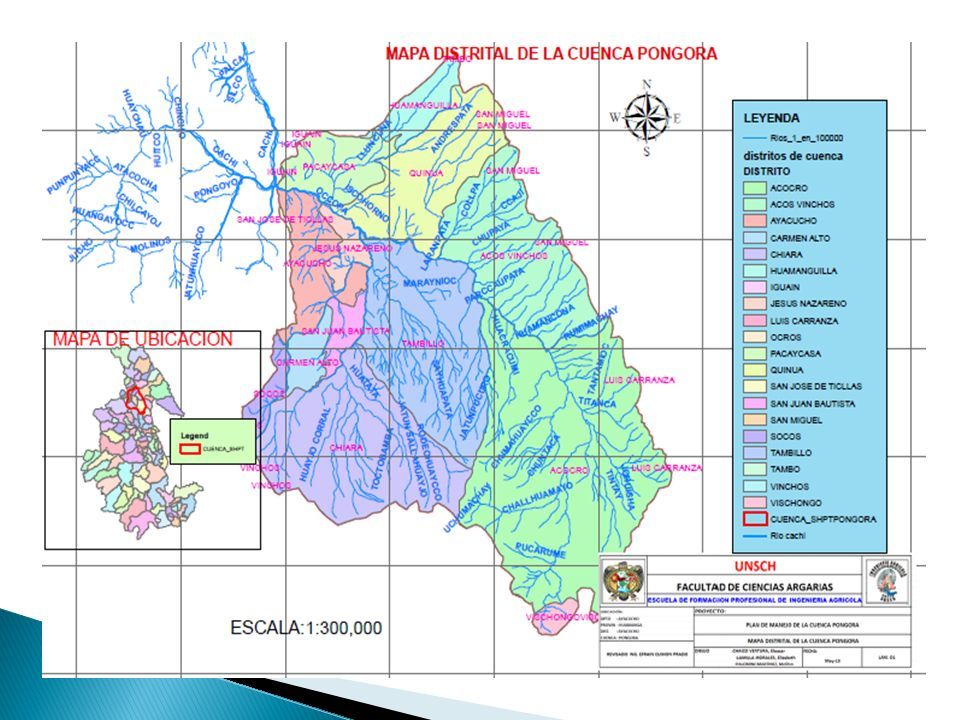

19

20

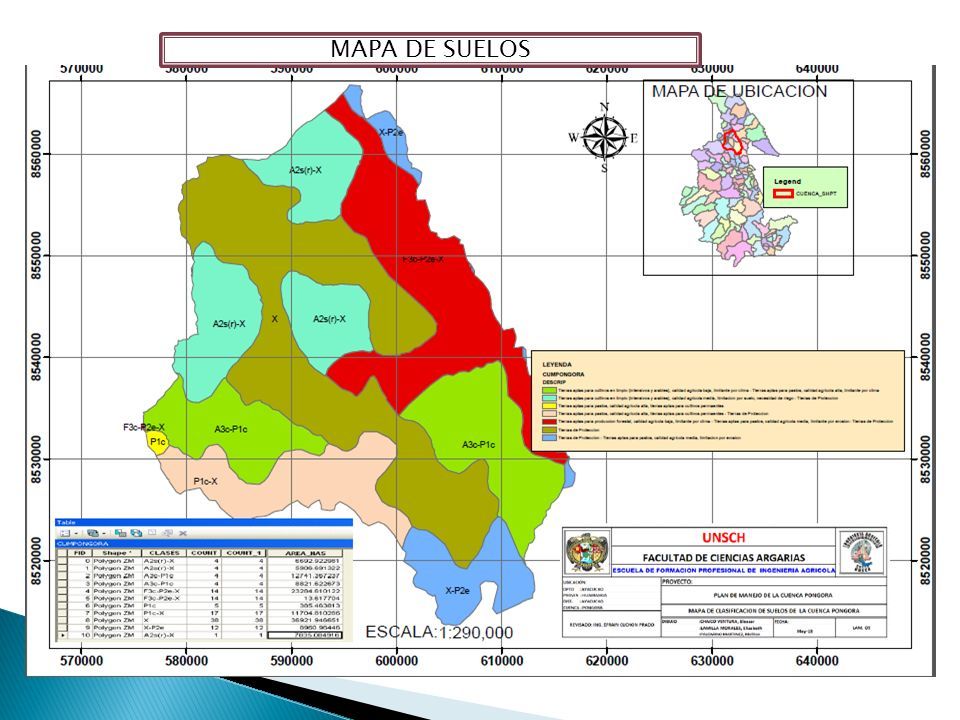

21 MAPA DE SUELOS

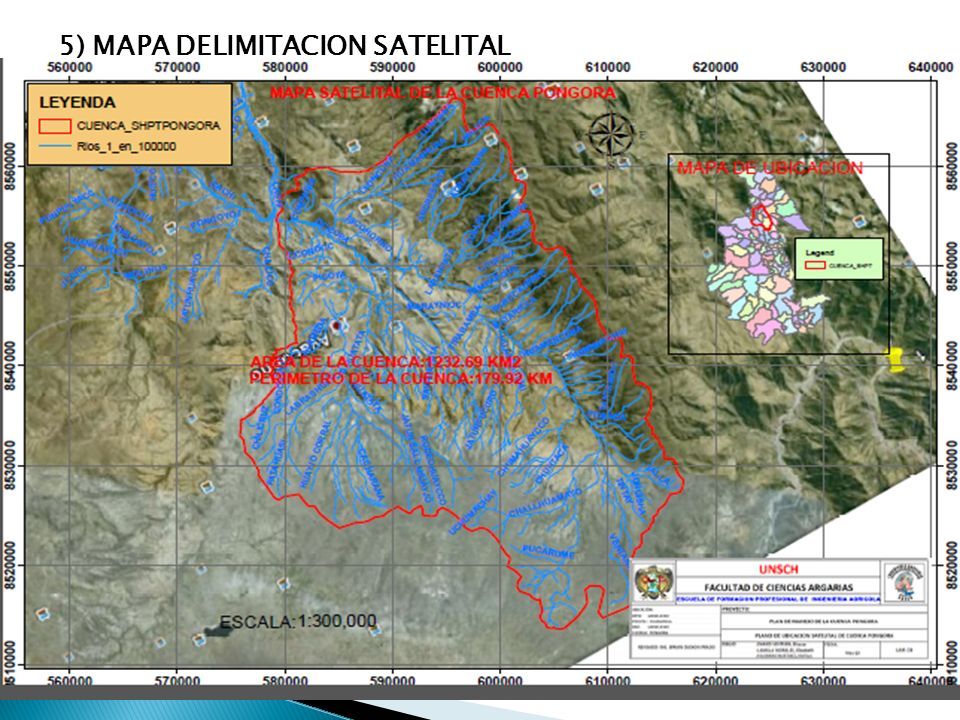

22 5) MAPA DELIMITACION SATELITAL

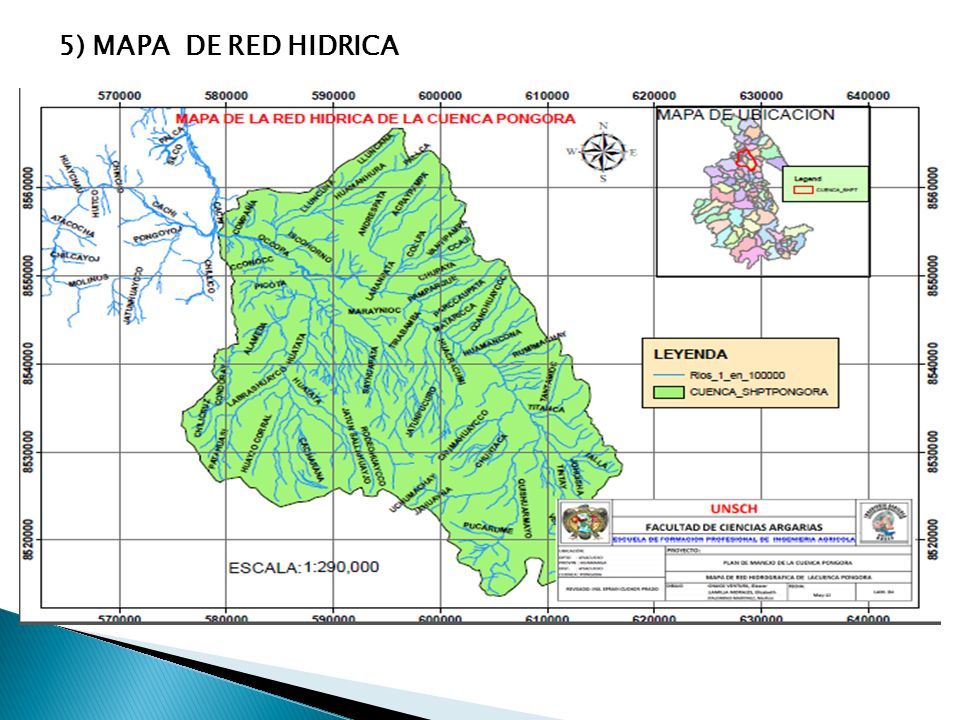

23 5) MAPA DE RED HIDRICA

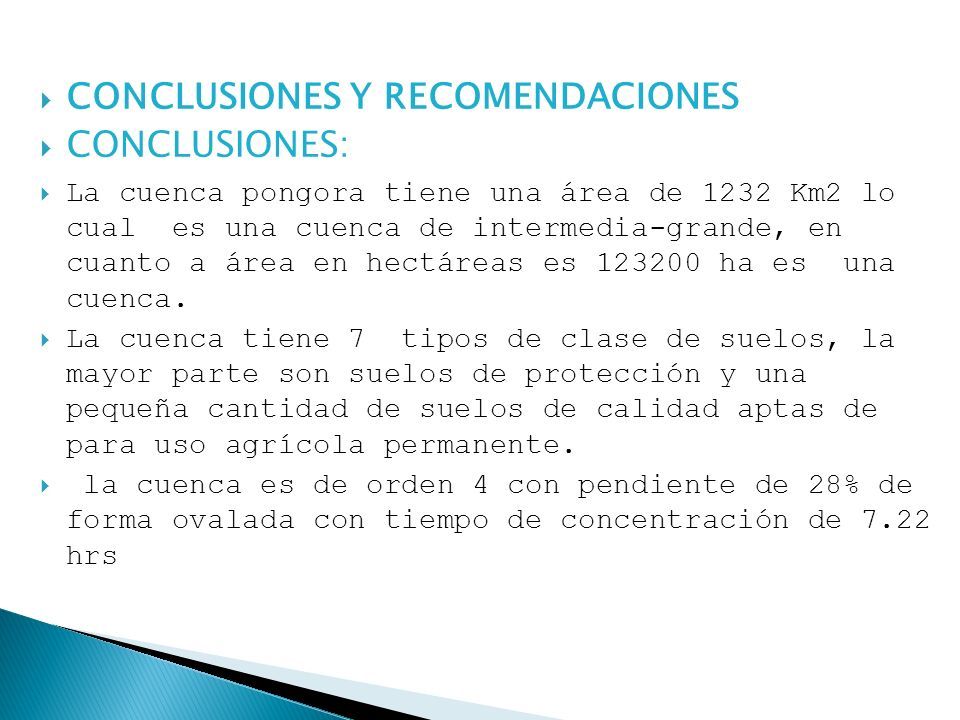

24  CONCLUSIONES Y RECOMENDACIONES  CONCLUSIONES:  La cuenca pongora tiene una área de 1232 Km2 lo cual es una cuenca de intermedia-grande, en cuanto a área en hectáreas es 123200 ha es una cuenca.  La cuenca tiene 7 tipos de clase de suelos, la mayor parte son suelos de protección y una pequeña cantidad de suelos de calidad aptas de para uso agrícola permanente.  la cuenca es de orden 4 con pendiente de 28% de forma ovalada con tiempo de concentración de 7.22 hrs

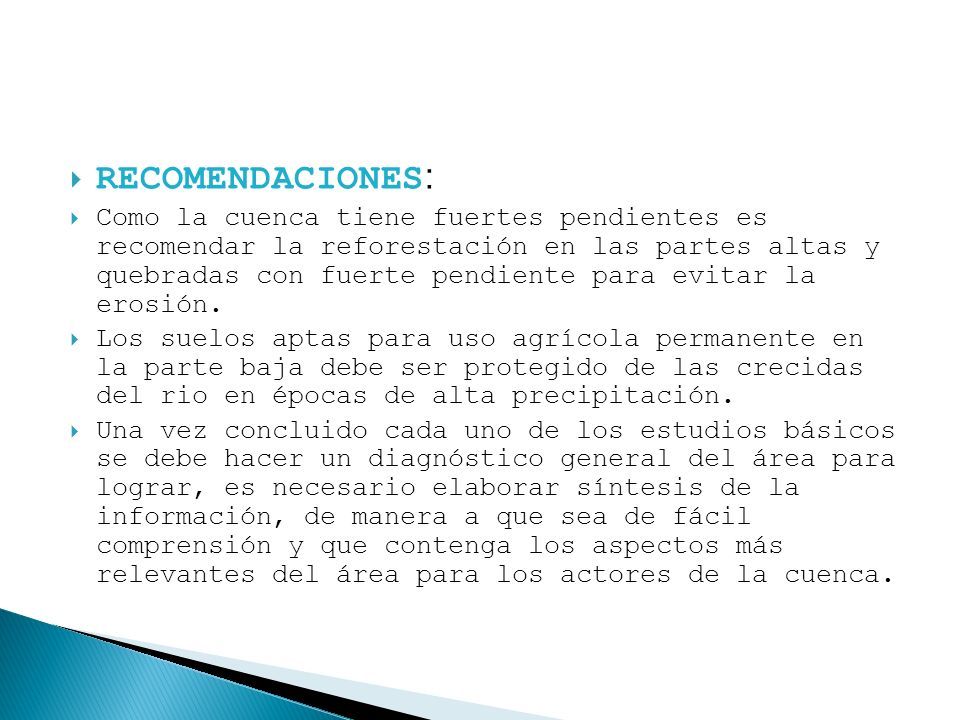

25  RECOMENDACIONES :  Como la cuenca tiene fuertes pendientes es recomendar la reforestación en las partes altas y quebradas con fuerte pendiente para evitar la erosión.  Los suelos aptas para uso agrícola permanente en la parte baja debe ser protegido de las crecidas del rio en épocas de alta precipitación.  Una vez concluido cada uno de los estudios básicos se debe hacer un diagnóstico general del área para lograr, es necesario elaborar síntesis de la información, de manera a que sea de fácil comprensión y que contenga los aspectos más relevantes del área para los actores de la cuenca.

26 « ningún hombre tiene derecho a malgastar el agua que otro hombre lo necesita» ISRAELSEN GRACIAS
