La segunda ley de la termodinámica enuncia: NINGUN MOTOR REAL O IDEAL pueden convertir en trabajo mecánico todo el calor en el introducido. Solo una fracción.

Presentación del tema: "La segunda ley de la termodinámica enuncia: NINGUN MOTOR REAL O IDEAL pueden convertir en trabajo mecánico todo el calor en el introducido. Solo una fracción."— Transcripción de la presentación:

1

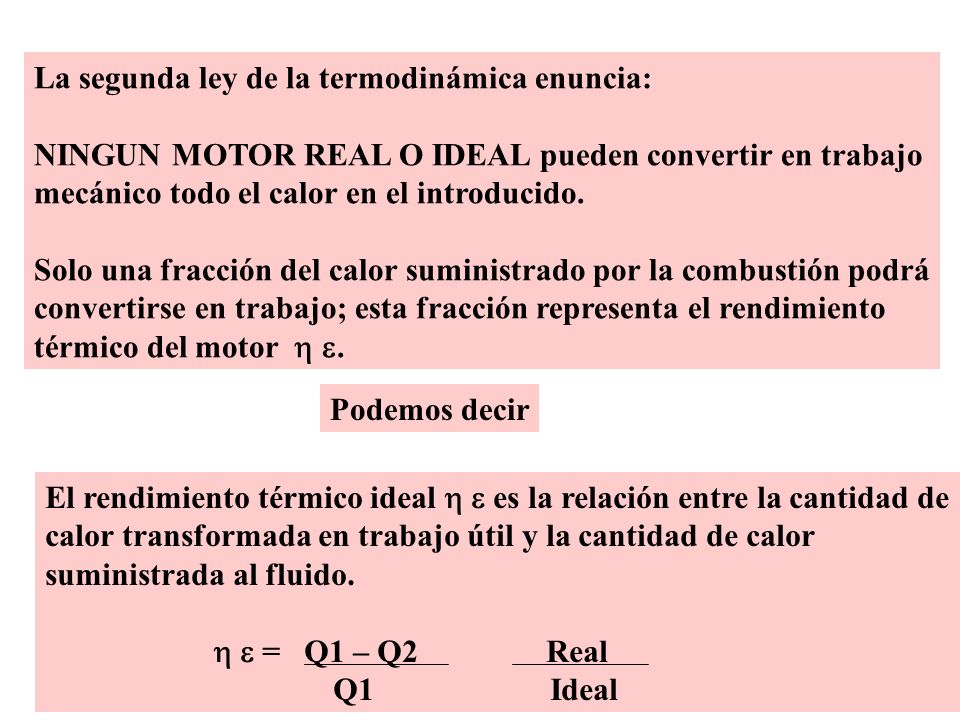

2 La segunda ley de la termodinámica enuncia: NINGUN MOTOR REAL O IDEAL pueden convertir en trabajo mecánico todo el calor en el introducido. Solo una fracción del calor suministrado por la combustión podrá convertirse en trabajo; esta fracción representa el rendimiento térmico del motor  . Podemos decir El rendimiento térmico ideal   es la relación entre la cantidad de calor transformada en trabajo útil y la cantidad de calor suministrada al fluido.   = Q1 – Q2 Real Q1 Ideal

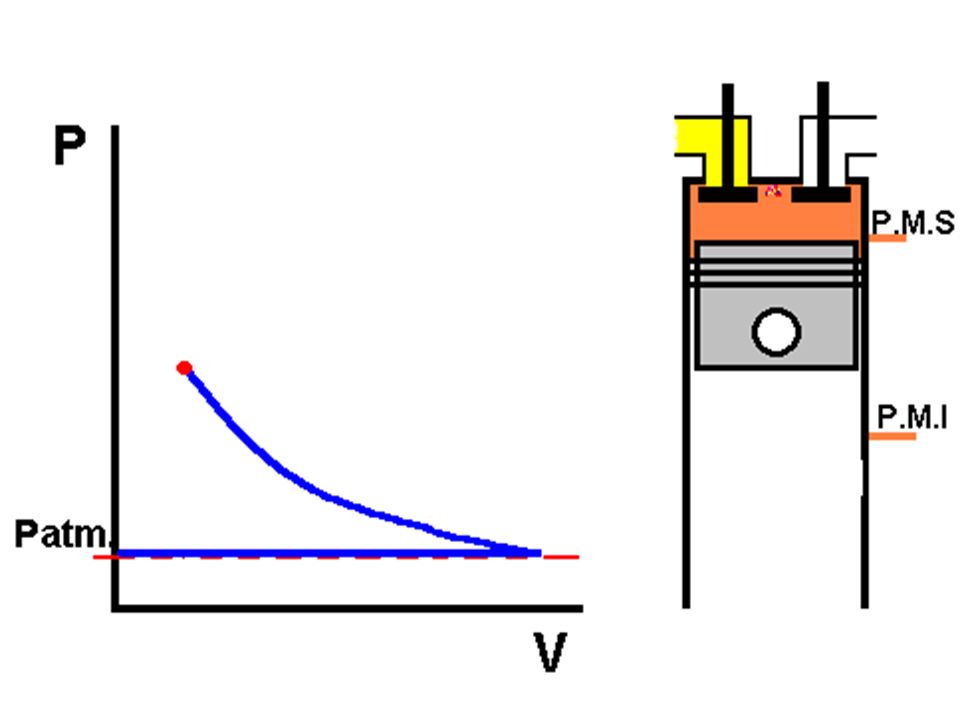

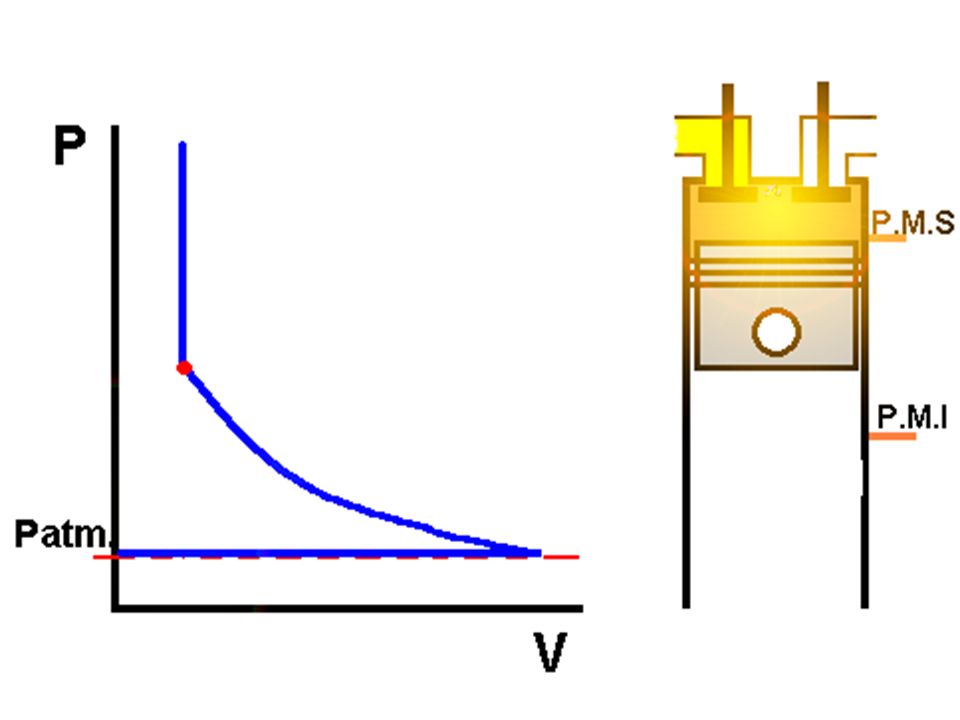

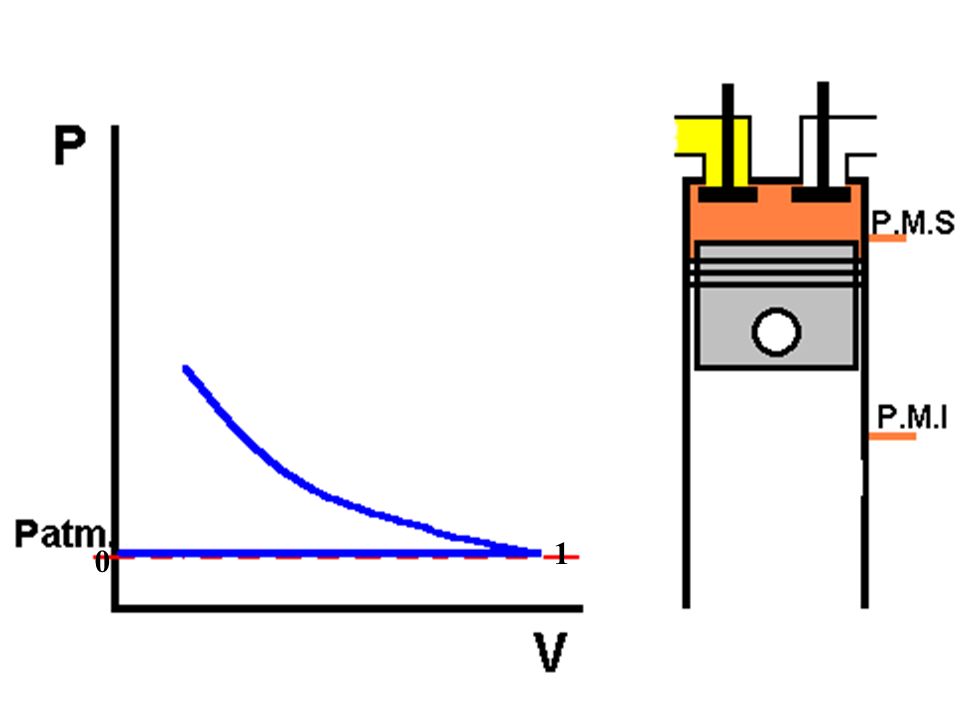

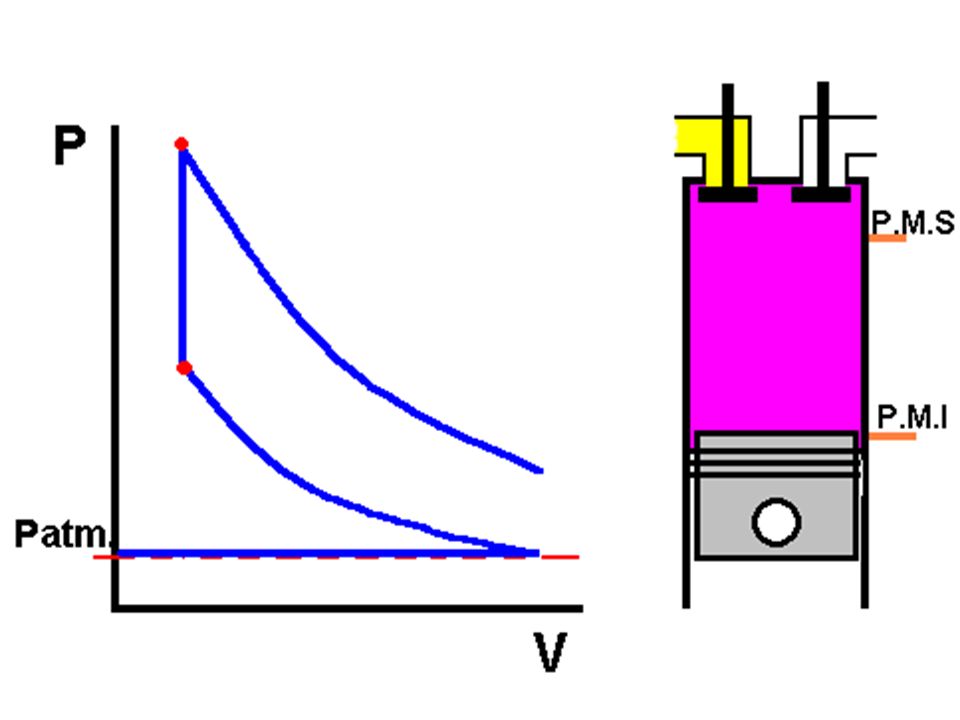

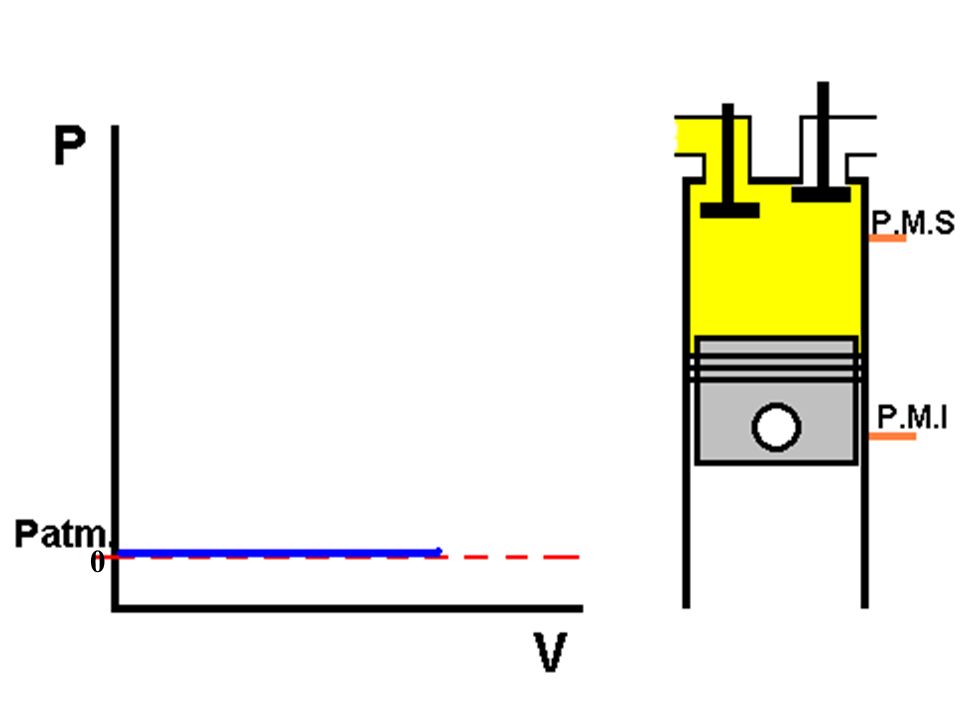

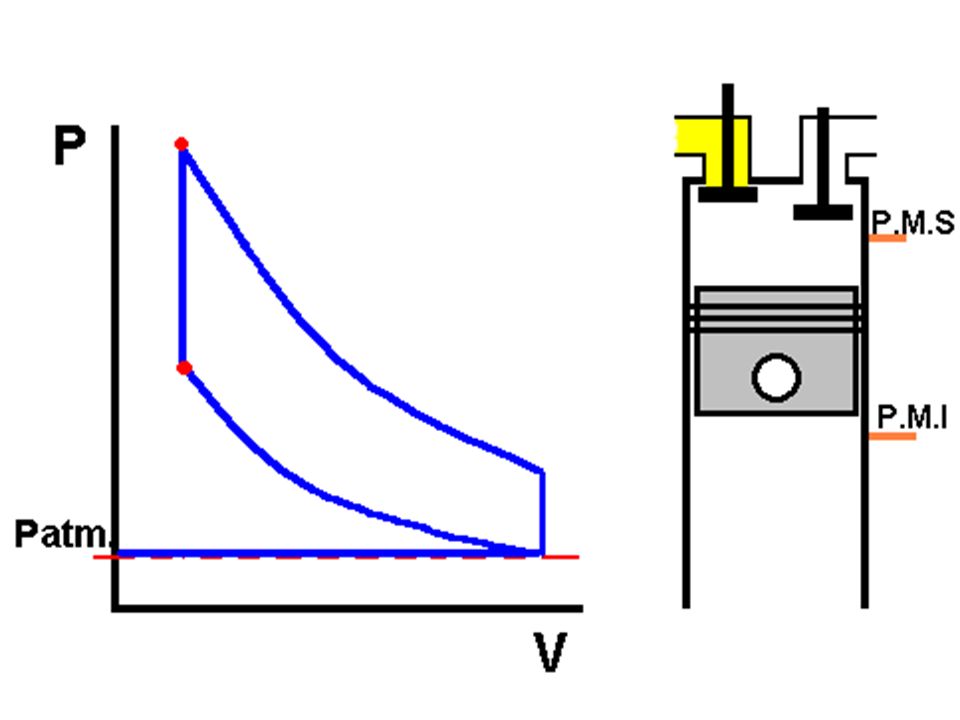

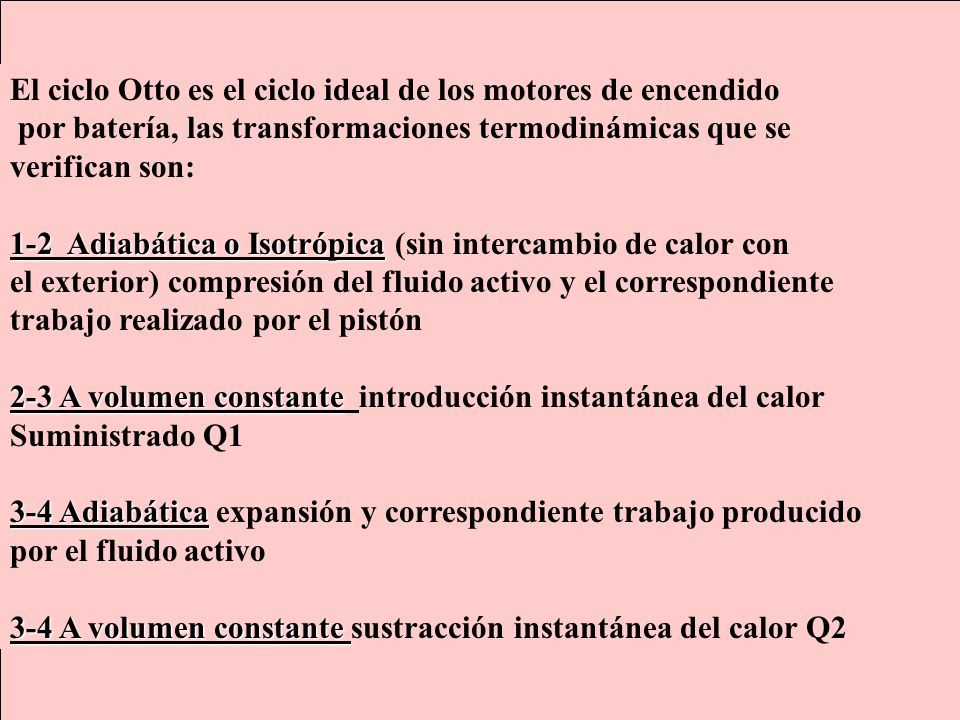

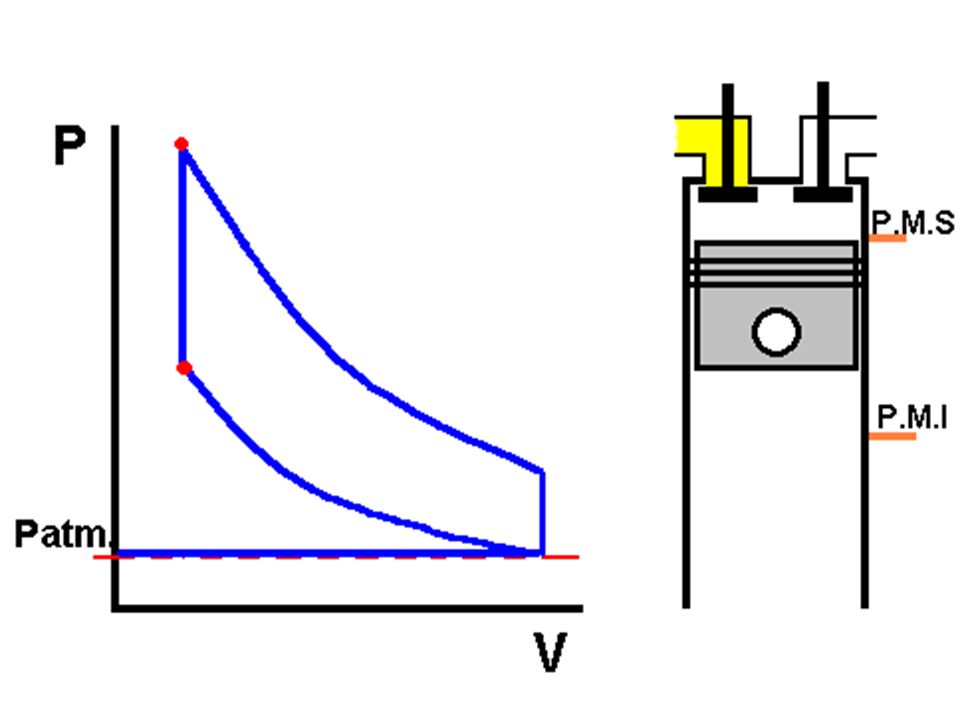

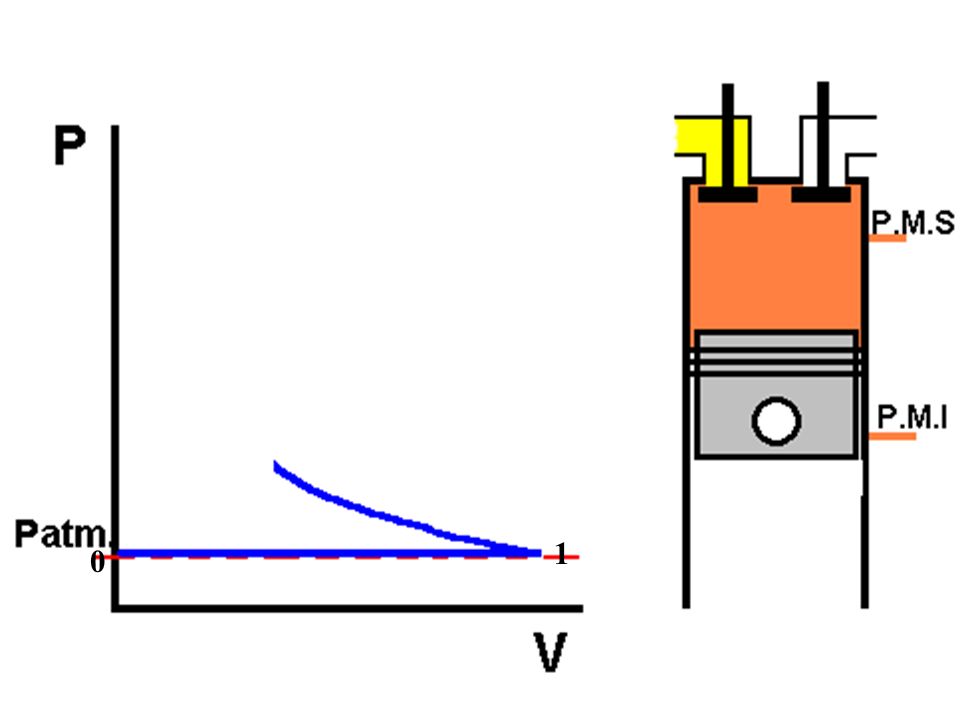

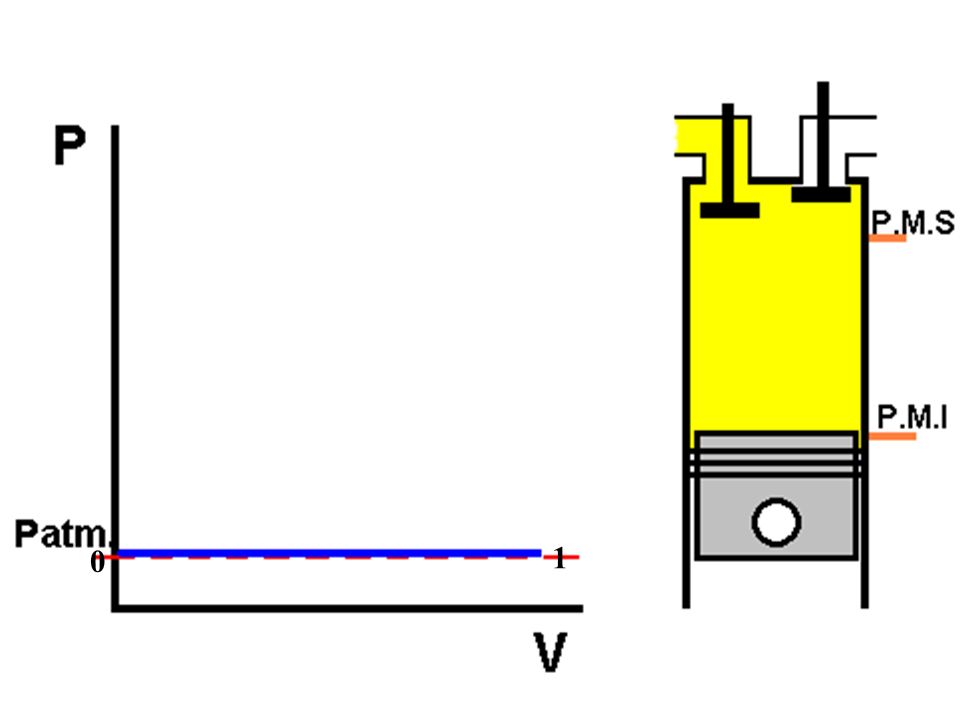

3 El ciclo Otto es el ciclo ideal de los motores de encendido por batería, las transformaciones termodinámicas que se verifican son: 1-2 Adiabática o Isotrópica 1-2 Adiabática o Isotrópica (sin intercambio de calor con el exterior) compresión del fluido activo y el correspondiente trabajo realizado por el pistón 2-3 A volumen constante 2-3 A volumen constante introducción instantánea del calor Suministrado Q1 3-4 Adiabática 3-4 Adiabática expansión y correspondiente trabajo producido por el fluido activo 3-4 A volumen constante 3-4 A volumen constante sustracción instantánea del calor Q2

4

5 0

6 0

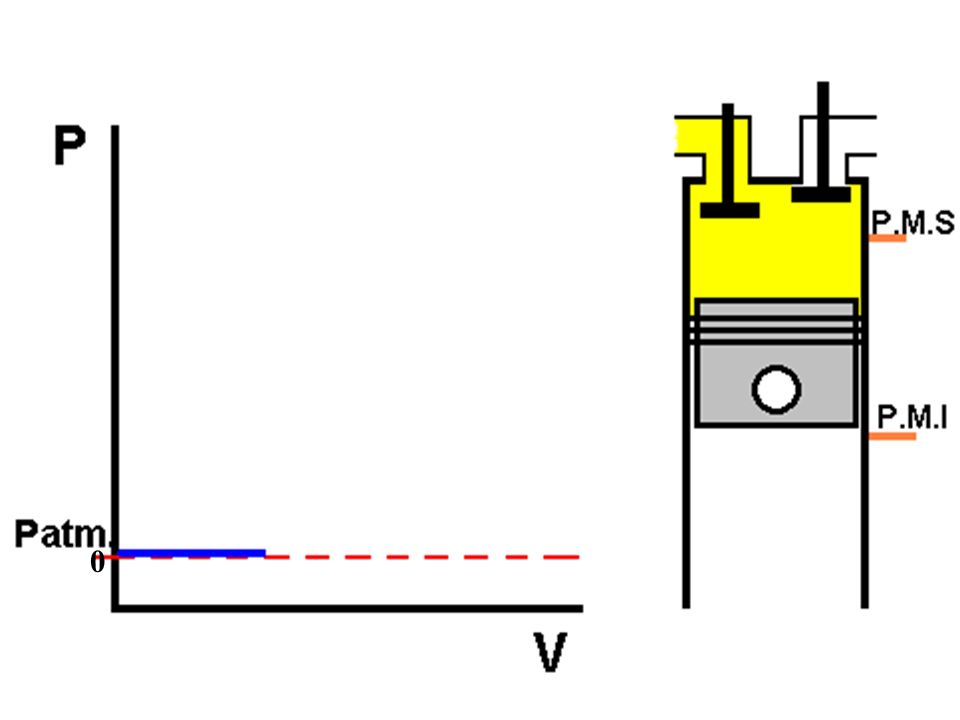

7 0 1

8 0 1

9 0 1

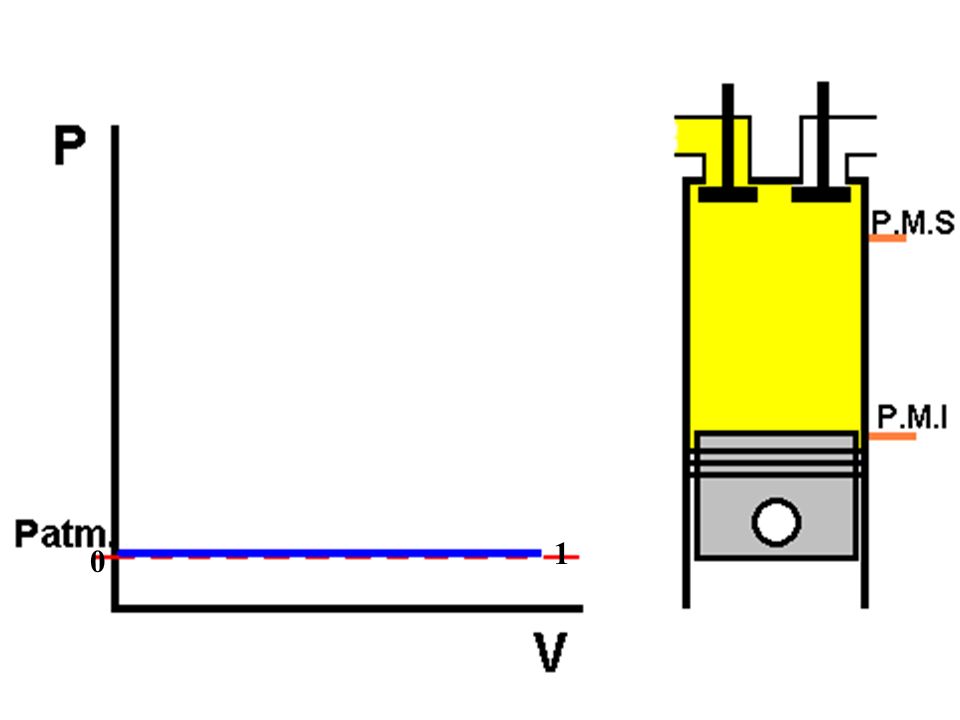

10 0 1

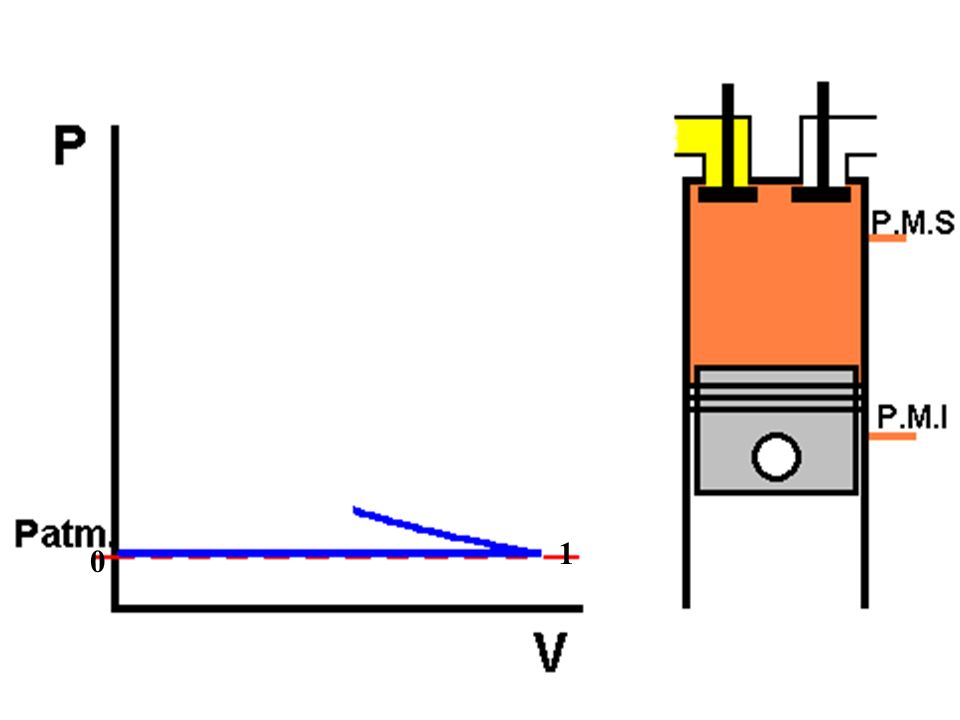

11 0 1

12

13

14

15

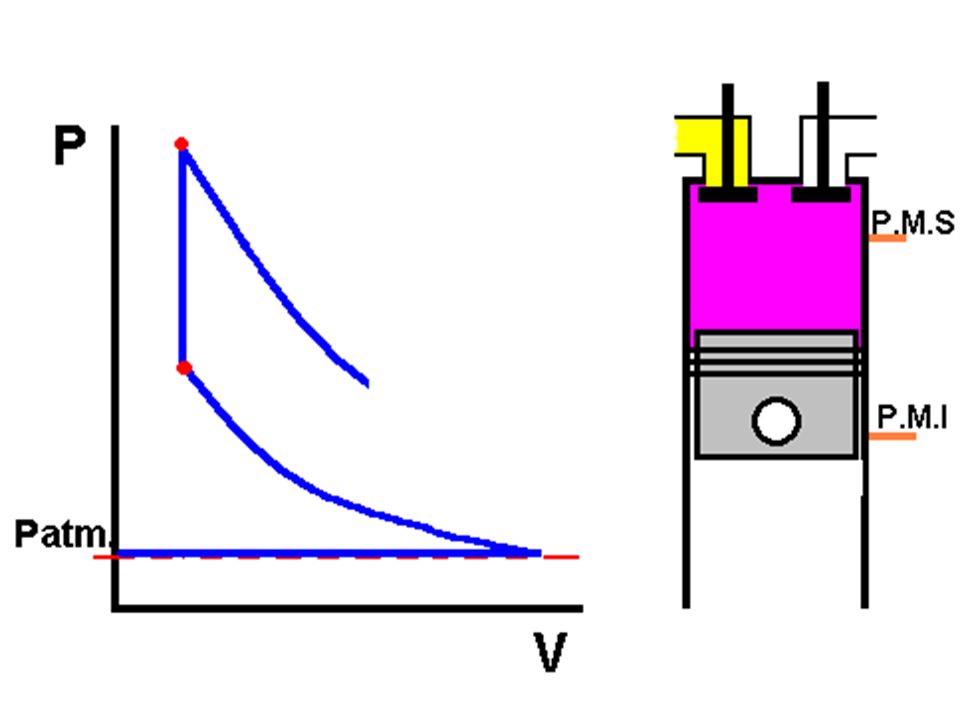

16

17

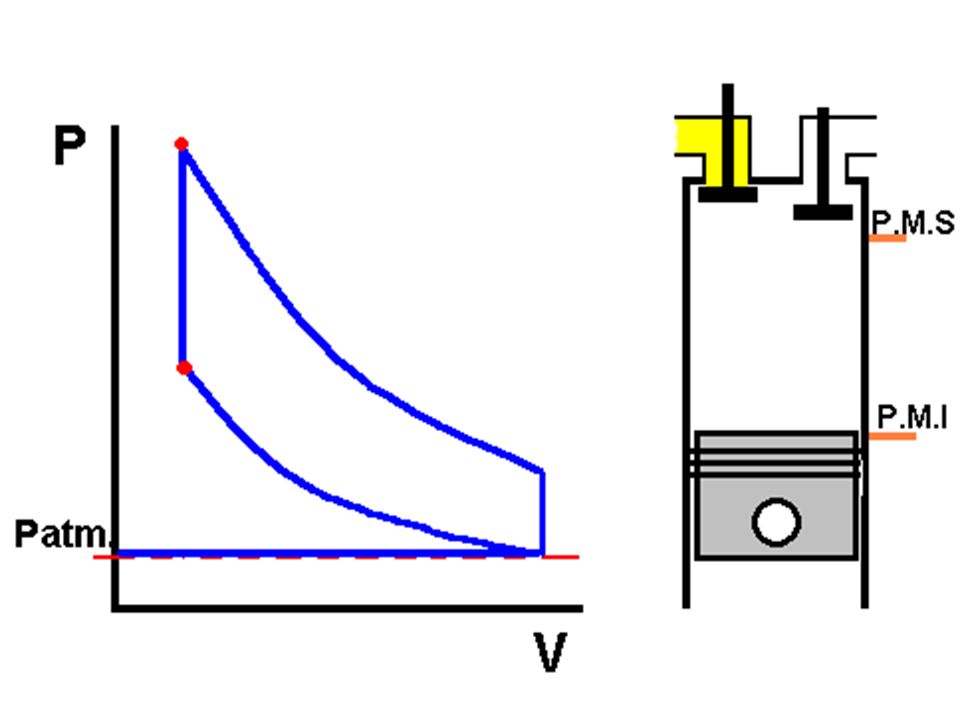

18

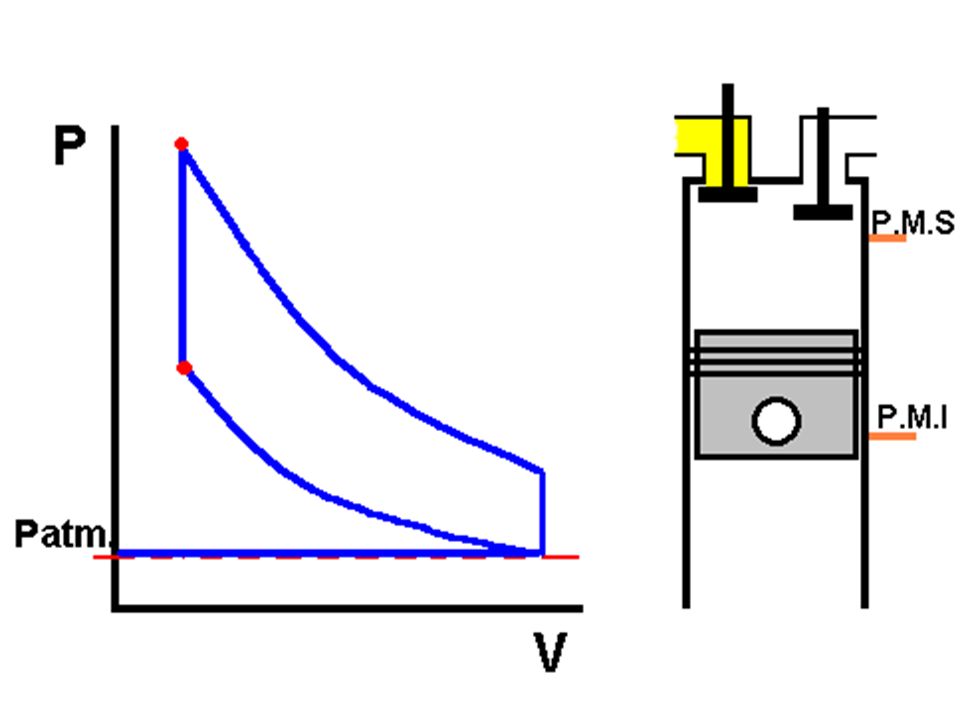

19

20

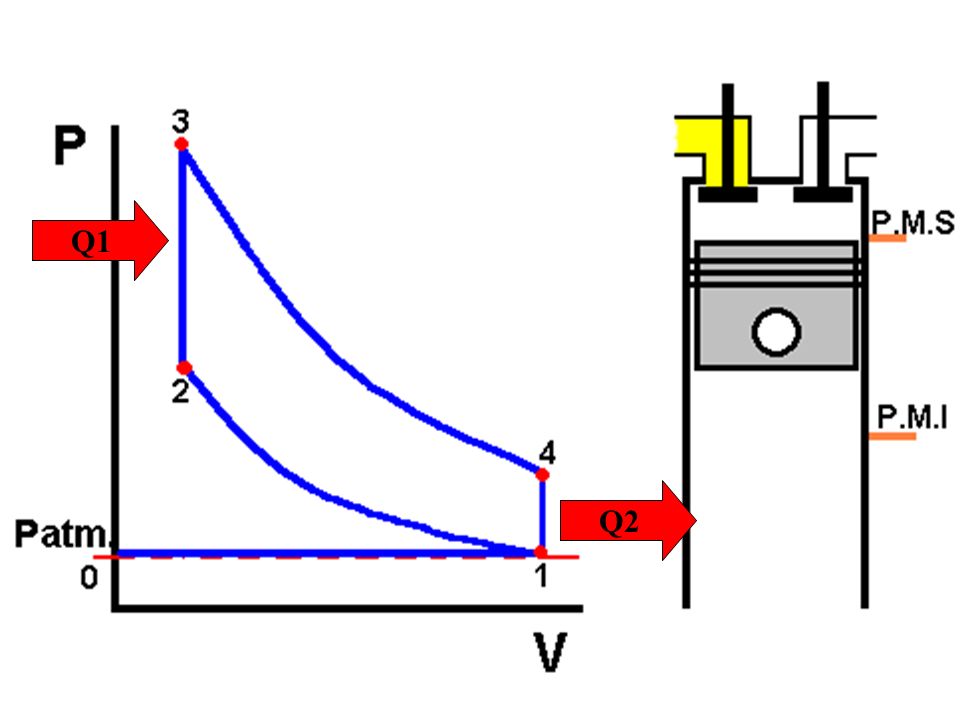

21 Q1 Q2
