1 INSTRUMENTOS TOPOGRÁFICO

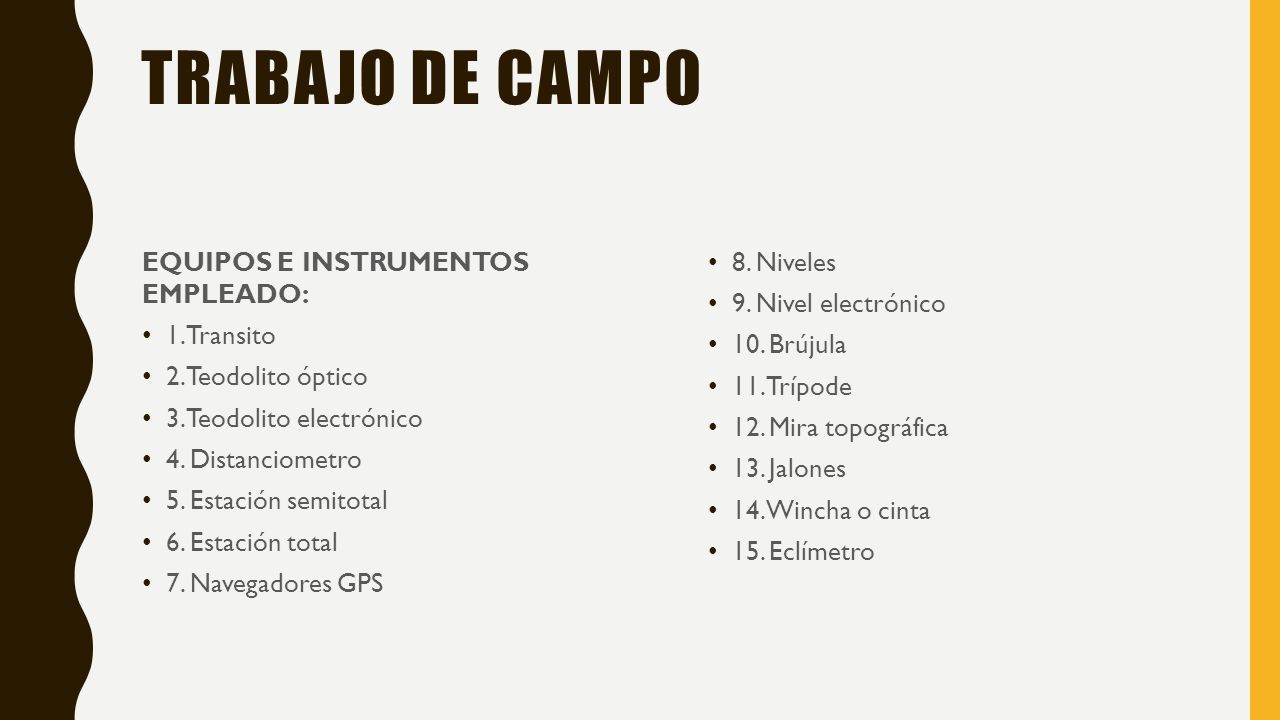

2 TRABAJO DE CAMPO EQUIPOS E INSTRUMENTOS EMPLEADO: 1. Transito 2. Teodolito óptico 3. Teodolito electrónico 4. Distanciometro 5. Estación semitotal 6. Estación total 7. Navegadores GPS 8. Niveles 9. Nivel electrónico 10. Brújula 11. Trípode 12. Mira topográfica 13. Jalones 14. Wincha o cinta 15. Eclímetro

3 DESCRIPCION Y FUNCIONES DE INSTRUMENTOS EQUIPOS TOPOGRAFICOS UTILIZADOS TRANSITO: Instrumento topográfico para medir ángulos verticales y horizontales, con una precisión de 1 minuto (1´ ) o 20 segundos (20? ), los círculos de metal se leen con lupa, los modelos viejos tienen cuatro tornillos para nivelación, actualmente se siguen fabricando pero con solo tres tornillos nivelantes. Instrumento topográfico Para diferencia un tránsito de un minuto y uno de 20 segundos, en los nonios los de 1 minuto tienen en el extremo el número 30 y los de 20 segundos traen el número 20.

4 DESCRIPCION Y FUNCIONES DE INSTRUMENTOS EQUIPOS TOPOGRAFICOS UTILIZADOS TEODOLITO Descripción: el teodolito es un instrumento de medición mecánico- óptimo que se utiliza para obtener ángulos verticales y, en el mayor de los casos, horizontales, ámbito en el cual tiene una precisión elevada.

5 DESCRIPCION Y FUNCIONES DE INSTRUMENTOS EQUIPOS TOPOGRAFICOS UTILIZADOS TEODOLITO ELECTRÓNICO Es la versión del teodolito óptico, con la incorporación de electrónica para hacer las lecturas del circulo vertical y horizontal, desplegando los ángulos en una pantalla eliminando errores de apreciación, es mas simple en su uso, y por requerir menos piezas es mas simple su fabricación y en algunos casos su calibración. Las principales características que se deben observar para comparar estos equipos hay que tener en cuenta: la precisión, el número de aumentos en la lente del objetivo y si tiene o no compensador electrónico.

6 DESCRIPCION Y FUNCIONES DE INSTRUMENTOS EQUIPOS TOPOGRAFICOS UTILIZADOS DISTANCIOMETRO Dispositivo electrónico para medición de distancias, funciona emitiendo un haz luminoso ya sea infrarrojo o láser, este rebota en un prisma o directamente sobre la superficie, y dependiendo del tiempo que tarda el haz en recorrer la distancia es como determina esta.

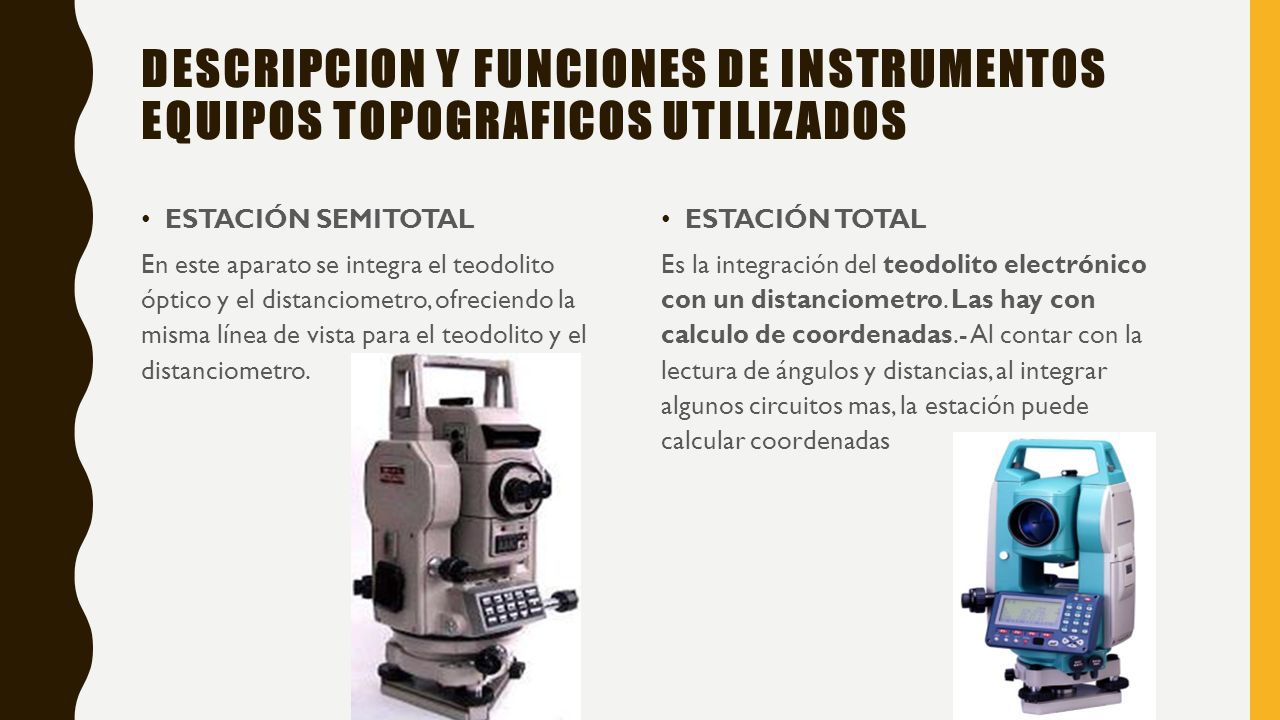

7 DESCRIPCION Y FUNCIONES DE INSTRUMENTOS EQUIPOS TOPOGRAFICOS UTILIZADOS ESTACIÓN SEMITOTAL En este aparato se integra el teodolito óptico y el distanciometro, ofreciendo la misma línea de vista para el teodolito y el distanciometro. ESTACIÓN TOTAL Es la integración del teodolito electrónico con un distanciometro. Las hay con calculo de coordenadas.- Al contar con la lectura de ángulos y distancias, al integrar algunos circuitos mas, la estación puede calcular coordenadas

8 DESCRIPCION Y FUNCIONES DE INSTRUMENTOS EQUIPOS TOPOGRAFICOS UTILIZADOS NAVEGADOR GPS: El global Position System o Sistema de Posicionamiento Global, es un sistema Global de Navegación por Satélite que nos permite estemos en el lugar que estemos del mundo. NIVELES: Es un instrumento que nos representa una referencia con respecto a un plano horizontal. Este aparato ayuda a determinar la diferencia de elevación entre dos puntos con la ayuda de un estadal.

9 DESCRIPCION Y FUNCIONES DE INSTRUMENTOS EQUIPOS TOPOGRAFICOS UTILIZADOS NIVELES ELECTRÓNICOS Estos funcionan como los niveles ópticos, y condicionalmente pueden hacer lecturas electrónicamente con estadales con código de barras, esto resulta muy practico, ya que la medición es muy rápida, y se eliminan errores de apreciación o lectura, incluso de dedo, ya que estos tienen memoria para almacenar y procesar los datos, pueden desplegar en pantalla una resolución de décima de milímetro, y medir distancias con una resolución de un centímetro.

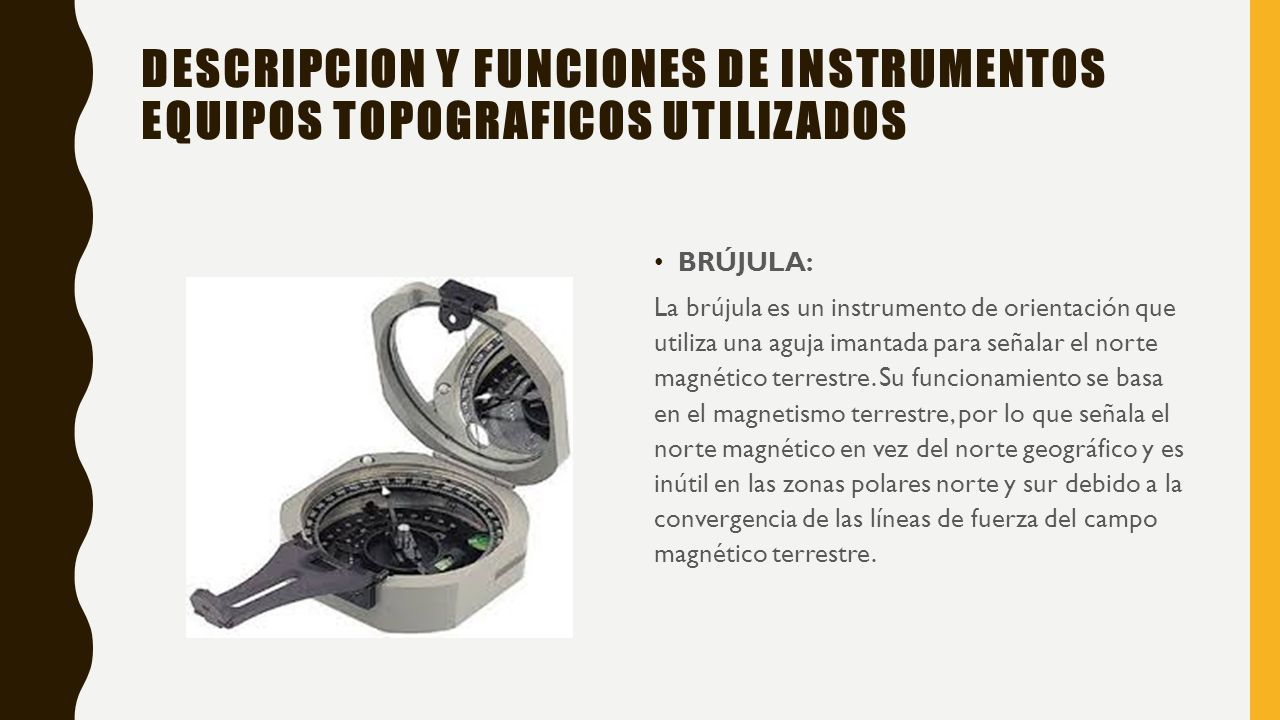

10 DESCRIPCION Y FUNCIONES DE INSTRUMENTOS EQUIPOS TOPOGRAFICOS UTILIZADOS BRÚJULA: La brújula es un instrumento de orientación que utiliza una aguja imantada para señalar el norte magnético terrestre. Su funcionamiento se basa en el magnetismo terrestre, por lo que señala el norte magnético en vez del norte geográfico y es inútil en las zonas polares norte y sur debido a la convergencia de las líneas de fuerza del campo magnético terrestre.

11 DESCRIPCION Y FUNCIONES DE INSTRUMENTOS EQUIPOS TOPOGRAFICOS UTILIZADOS MIRA Descripción: En topografía, una estadía o mira estadimétrica, también llamado estadal en Latinoamérica, es una regla graduada que permite mediante un nivel topográfico, medir desniveles, es decir, diferencias de altura. Función: Sirve para el estudio de las alturas con precisión, que permiten actualmente un trabajo rápido y con suficiente exactitud para la mayoría de levantamientos topográficos. Se podría afirmar que es una especie de wincha pintada sobre una superficie, que generalmente es de madera, con el de hacer lecturas verticales.

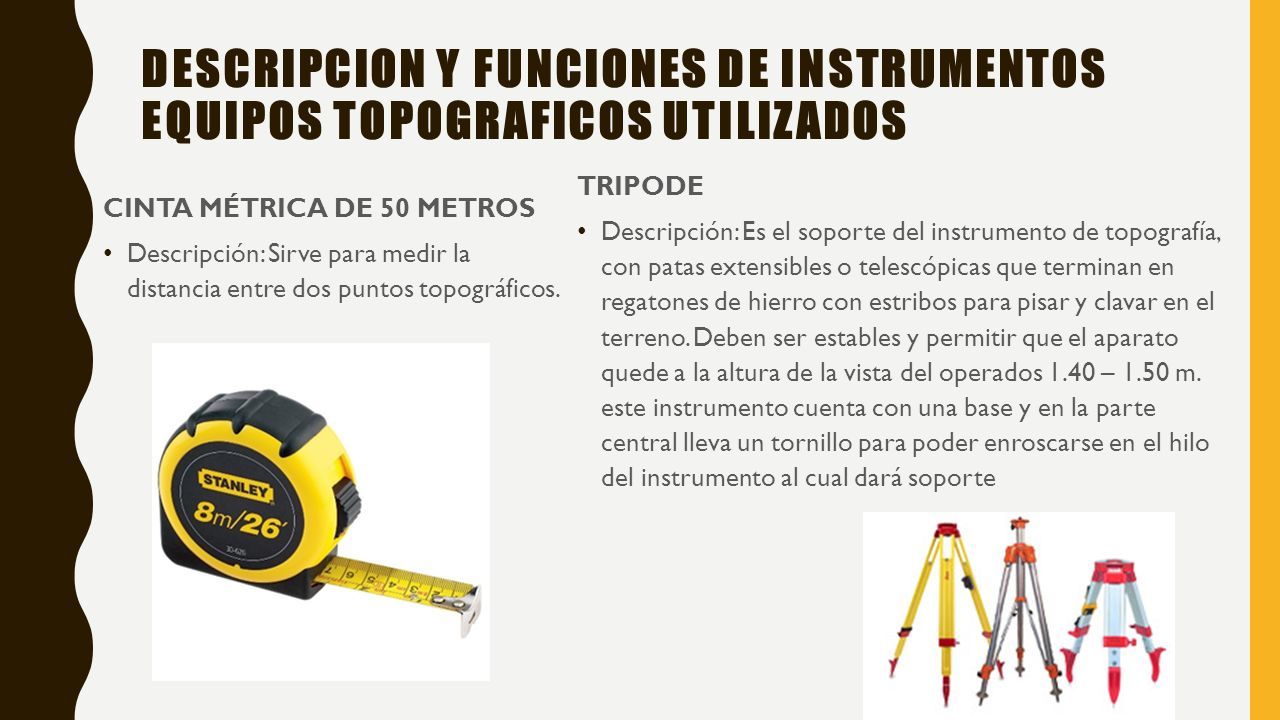

12 DESCRIPCION Y FUNCIONES DE INSTRUMENTOS EQUIPOS TOPOGRAFICOS UTILIZADOS CINTA MÉTRICA DE 50 METROS Descripción: Sirve para medir la distancia entre dos puntos topográficos. TRIPODE Descripción: Es el soporte del instrumento de topografía, con patas extensibles o telescópicas que terminan en regatones de hierro con estribos para pisar y clavar en el terreno. Deben ser estables y permitir que el aparato quede a la altura de la vista del operados 1.40 – 1.50 m. este instrumento cuenta con una base y en la parte central lleva un tornillo para poder enroscarse en el hilo del instrumento al cual dará soporte

13 DESCRIPCION Y FUNCIONES DE INSTRUMENTOS EQUIPOS TOPOGRAFICOS UTILIZADOS JALONES: Un jalón o baliza es un accesorio para realizar mediciones con instrumentos topográficos, originalmente era una vara larga de madera, de sección cilíndrica, donde se monta un prismática en la parte superior, y rematada por un regatón de acero en la parte inferior, por donde se clava en el terreno. El eclímetro (también llamado clinómetro) es un goniómetro cenital, que mide ángulos. Habitualmente se utiliza en topografía para medir el ángulo de inclinación de un plano o de un cuerpo con respecto al horizonte.
