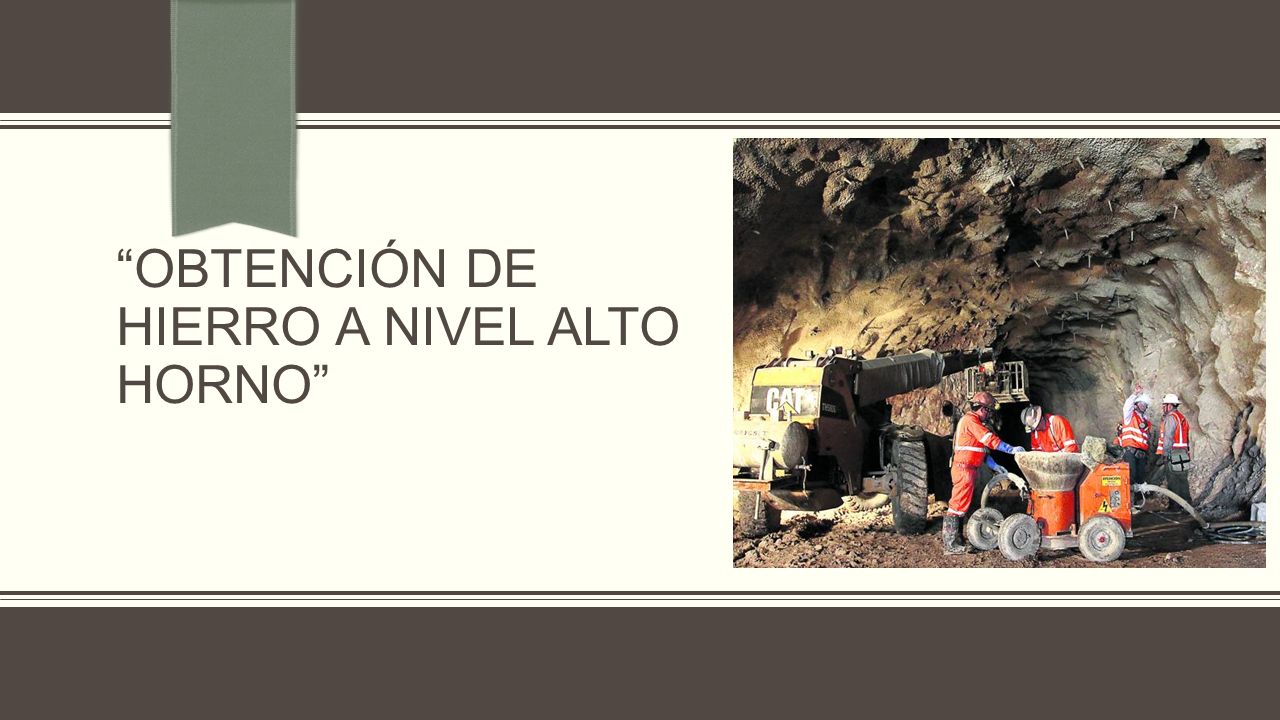

1 NOTA: Para cambiar la imagen de esta diapositiva, seleccione la imagen y elimínela. Después, haga clic en el icono Imágenes del marcador de posición para insertar su propia imagen. “OBTENCIÓN DE HIERRO A NIVEL ALTO HORNO”

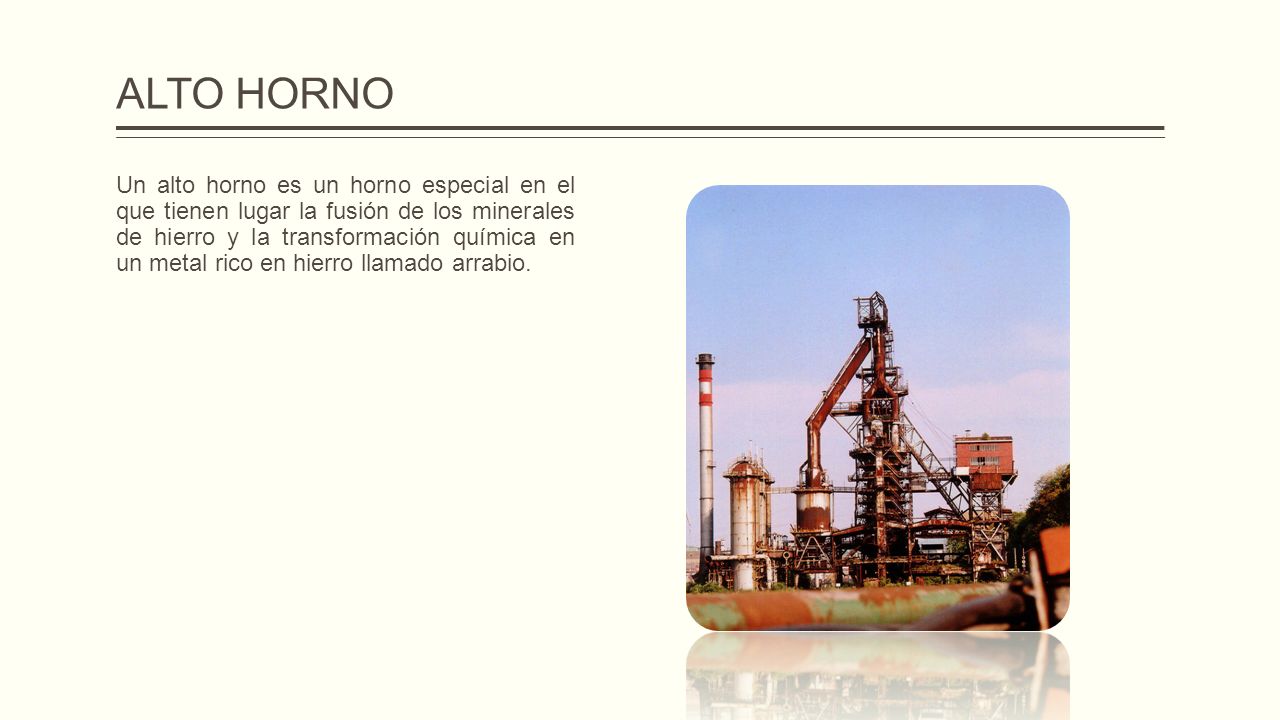

2 ALTO HORNO Un alto horno es un horno especial en el que tienen lugar la fusión de los minerales de hierro y la transformación química en un metal rico en hierro llamado arrabio.

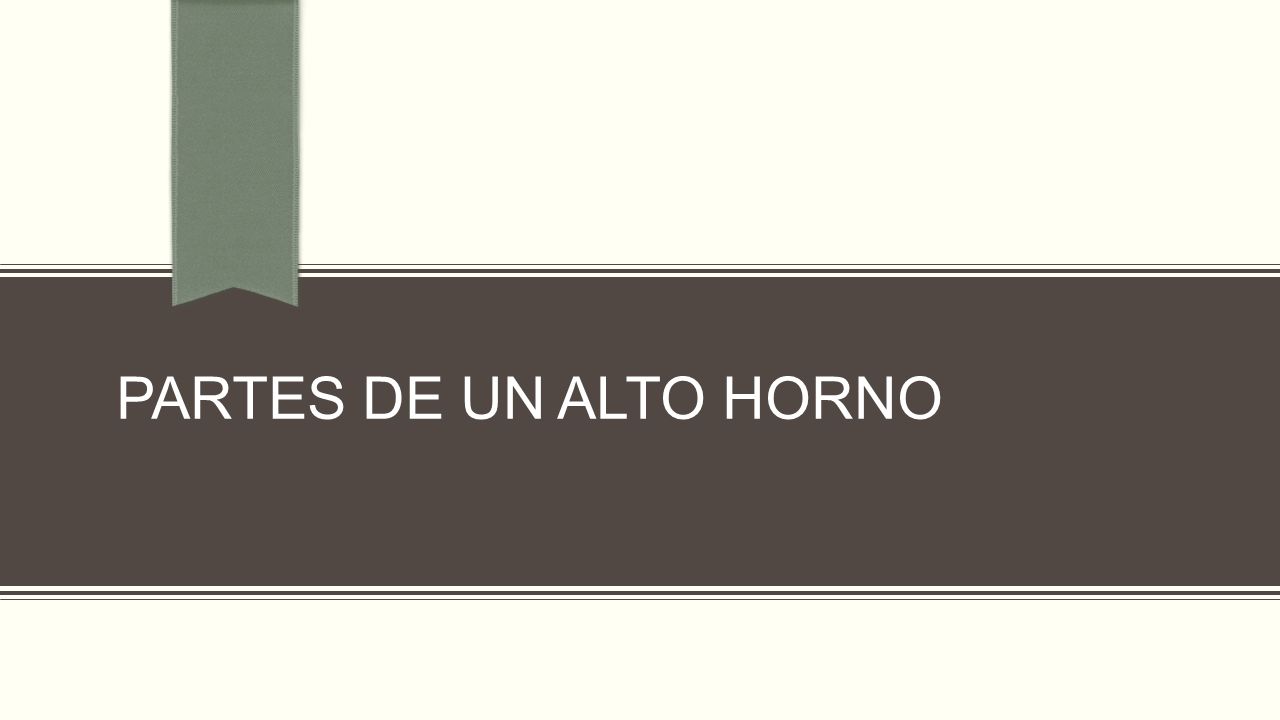

3 PARTES DE UN ALTO HORNO

4 Cuba: Constituye la parte superior del alto horno. Etalaje: Constituye la parte inferior del alto horno. Tragante: La zona más estrecha y alta de la cuba en donde se introduce la carga. Vientre: La zona más ancha del alto horno. Crisol: Donde se recoge la escoria y el arrabio. Toberas: Inyección de aire enriquecido con oxigeno.  Está constituido por dos troncos en forma de cono unidos por sus bases mayores Mineral de hierro Combustible Fundente ALTO HORNO Escoria Arrabio Aire CUBA ETALAGE TRAGANTE VIENTRE CRISOL TOBERAS

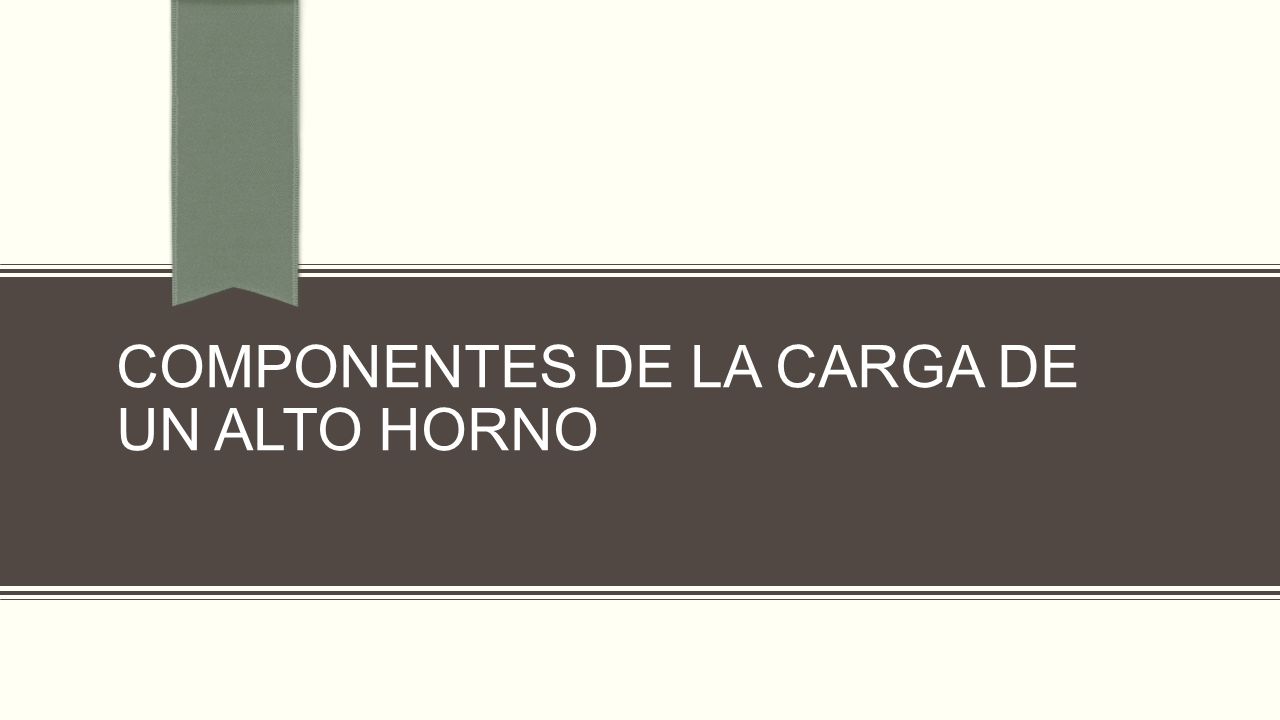

5 COMPONENTES DE LA CARGA DE UN ALTO HORNO

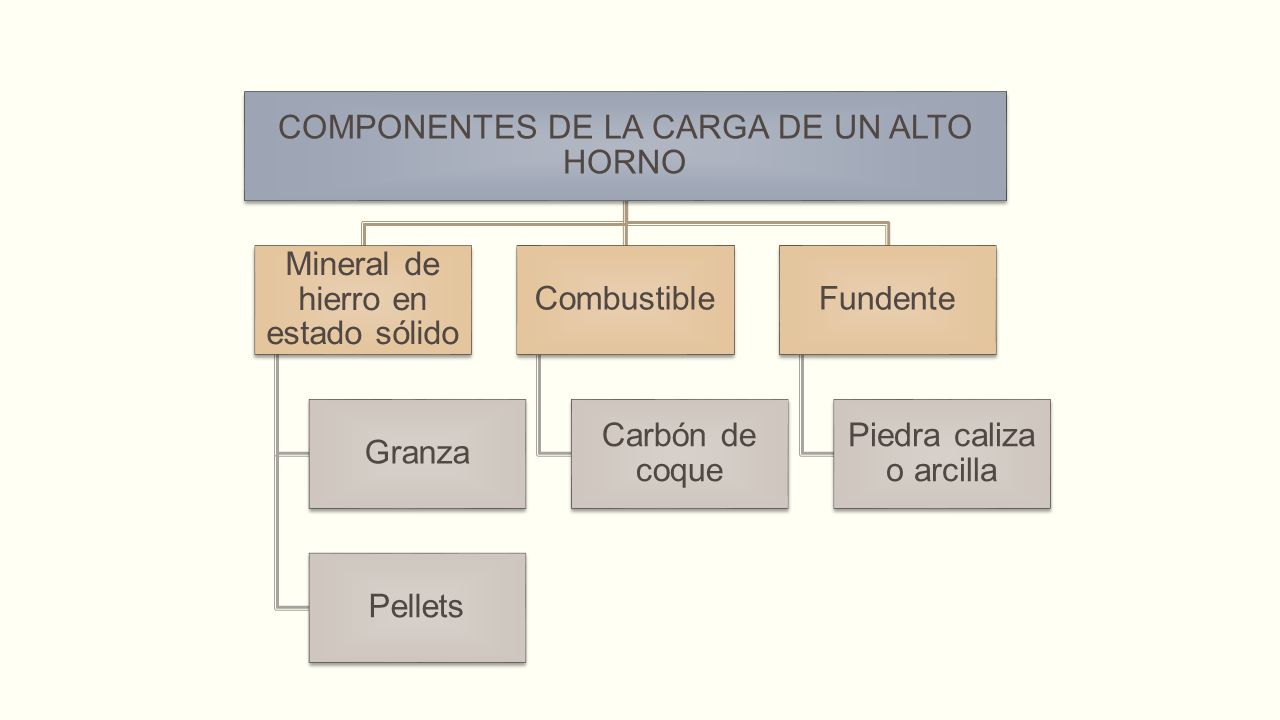

6 Mineral de hierro en estado sólido Granza Pellets Combustible Carbón de coque Fundente Piedra caliza o arcilla

7 Mineral de hierro (Fe ₂ 0 ₃ ) en estado sólido Granza  Ley = 63% Fe, Dimensiones, entre 10 y 30 mm. Pellets  Ley = 64% Fe, Dimensiones, entre 10 y 16 mm. Ambos materiales, se cargan directamente en el A.H.

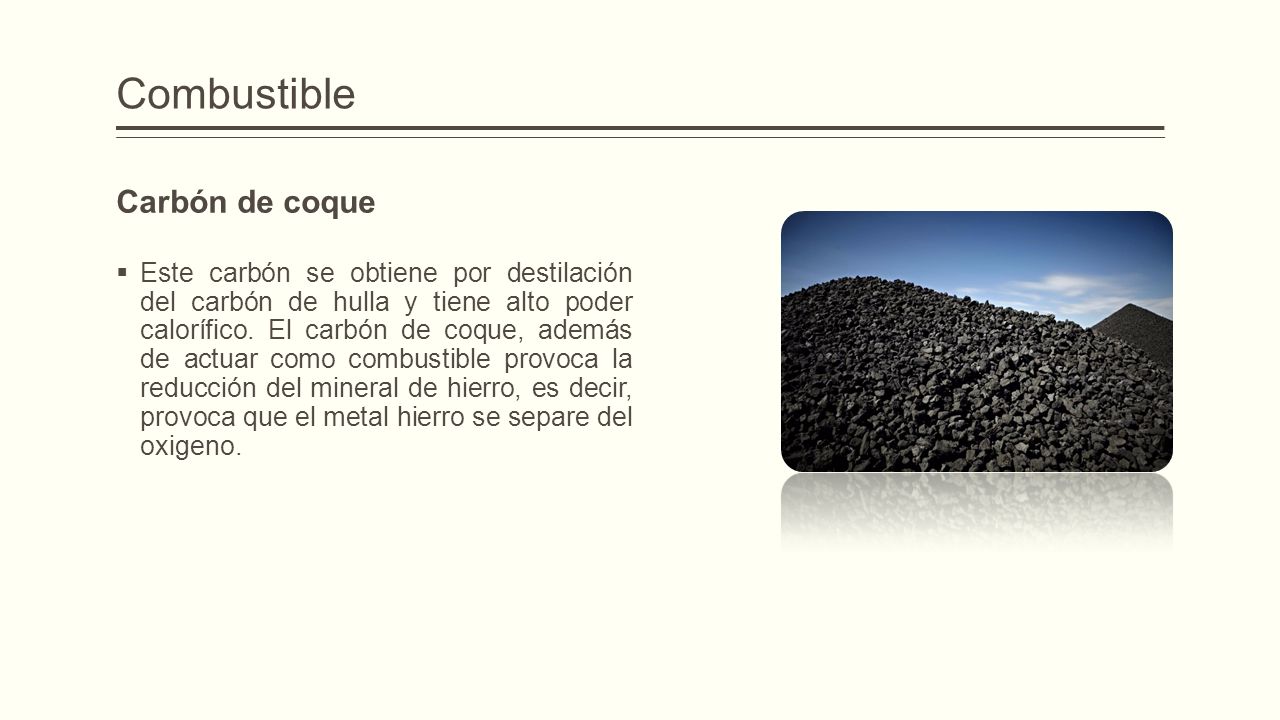

8 Combustible Carbón de coque  Este carbón se obtiene por destilación del carbón de hulla y tiene alto poder calorífico. El carbón de coque, además de actuar como combustible provoca la reducción del mineral de hierro, es decir, provoca que el metal hierro se separe del oxigeno.

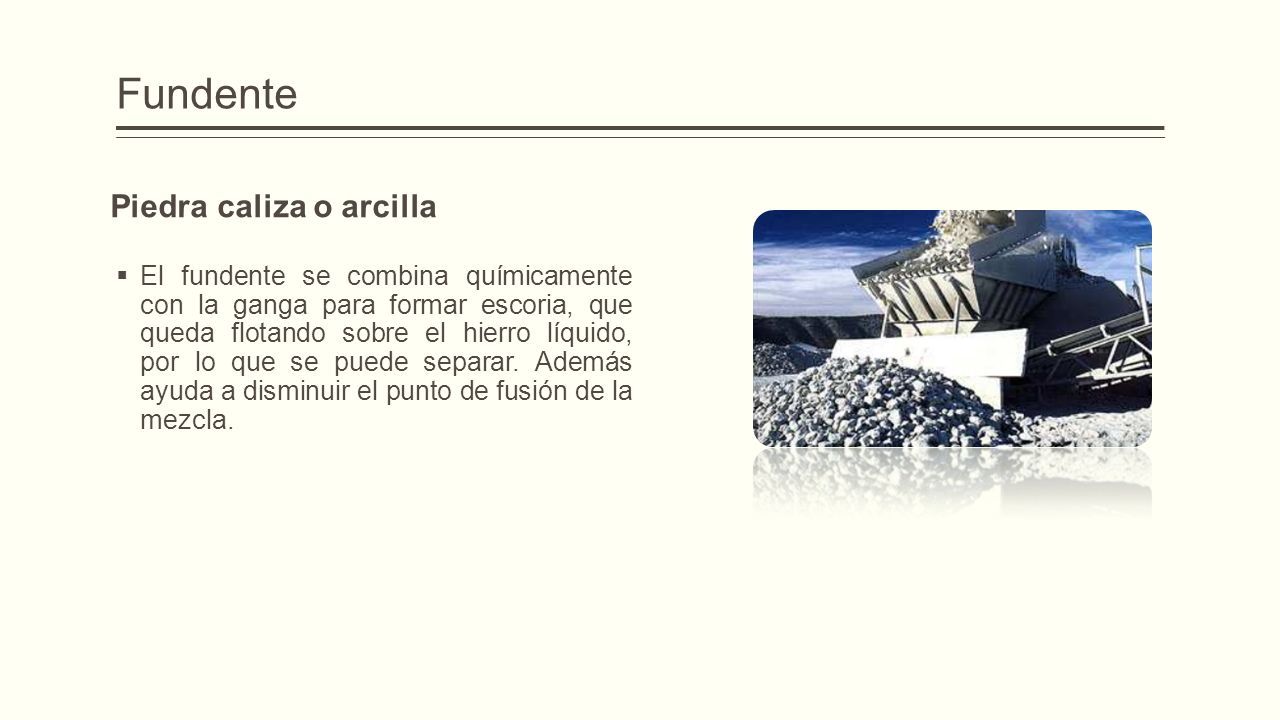

9 Fundente Piedra caliza o arcilla  El fundente se combina químicamente con la ganga para formar escoria, que queda flotando sobre el hierro líquido, por lo que se puede separar. Además ayuda a disminuir el punto de fusión de la mezcla.
