TELECOMUNICACIONES Y REDES DE FIBRA ÓPTICA Fibralink.mx Ing. Gerardo R. Fuentes Maas

Presentación del tema: "TELECOMUNICACIONES Y REDES DE FIBRA ÓPTICA Fibralink.mx Ing. Gerardo R. Fuentes Maas"— Transcripción de la presentación:

1 TELECOMUNICACIONES Y REDES DE FIBRA ÓPTICA Fibralink.mx Ing. Gerardo R. Fuentes Maas gerardofuentesmx@hotmail.com

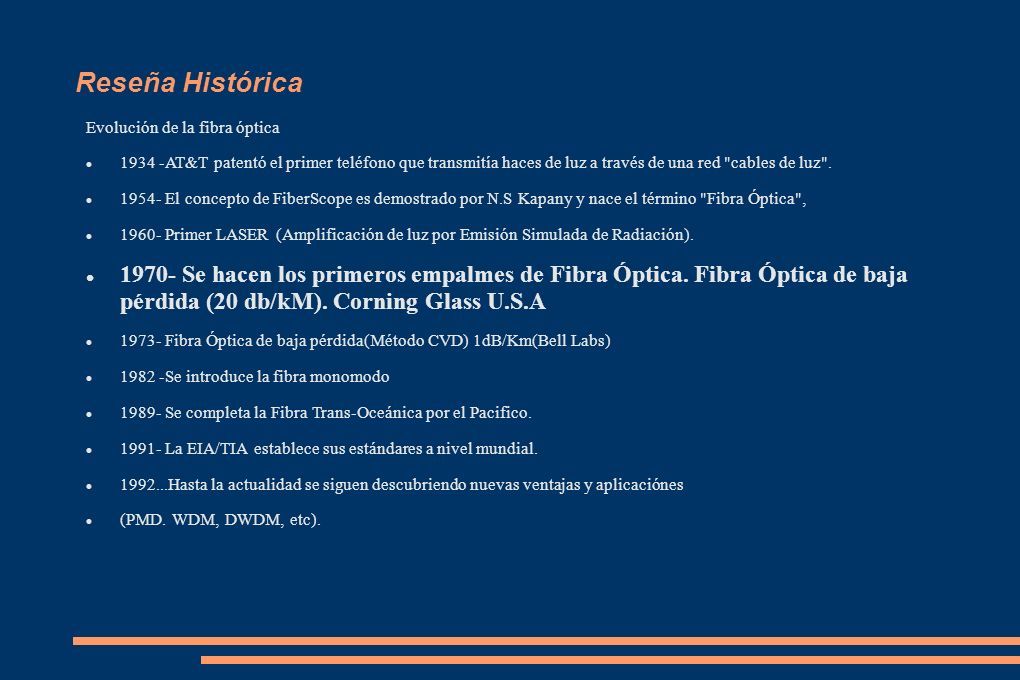

2 Reseña Histórica Evolución de la fibra óptica 1934 -AT&T patentó el primer teléfono que transmitía haces de luz a través de una red "cables de luz". 1954- El concepto de FiberScope es demostrado por N.S Kapany y nace el término "Fibra Óptica", 1960- Primer LASER (Amplificación de luz por Emisión Simulada de Radiación). 1970- Se hacen los primeros empalmes de Fibra Óptica. Fibra Óptica de baja pérdida (20 db/kM). Corning Glass U.S.A 1973- Fibra Óptica de baja pérdida(Método CVD) 1dB/Km(Bell Labs) 1982 -Se introduce la fibra monomodo 1989- Se completa la Fibra Trans-Oceánica por el Pacifico. 1991- La EIA/TIA establece sus estándares a nivel mundial. 1992...Hasta la actualidad se siguen descubriendo nuevas ventajas y aplicaciónes (PMD. WDM, DWDM, etc).

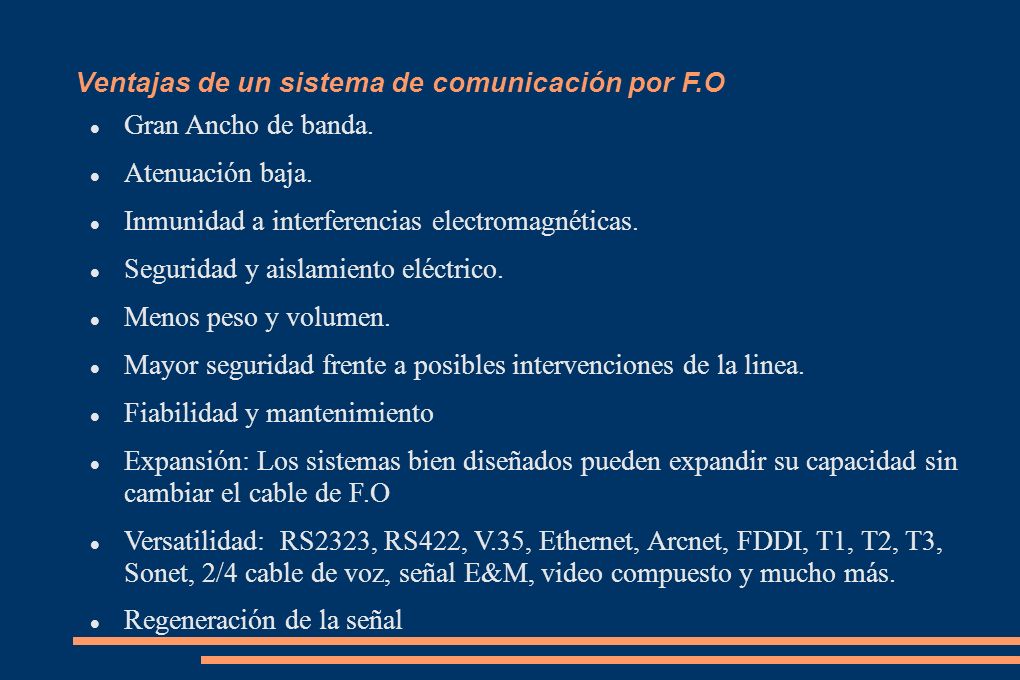

3 Ventajas de un sistema de comunicación por F.O Gran Ancho de banda. Atenuación baja. Inmunidad a interferencias electromagnéticas. Seguridad y aislamiento eléctrico. Menos peso y volumen. Mayor seguridad frente a posibles intervenciones de la linea. Fiabilidad y mantenimiento Expansión: Los sistemas bien diseñados pueden expandir su capacidad sin cambiar el cable de F.O Versatilidad: RS2323, RS422, V.35, Ethernet, Arcnet, FDDI, T1, T2, T3, Sonet, 2/4 cable de voz, señal E&M, video compuesto y mucho más. Regeneración de la señal

4 Desventajas de la comunicación por F.O Las técnicas de empalme son complejas, necesitan de equipos costosos y personal cualificado. Baja robustez mecánica, por ello la F.O puede ser dañada fácilmente. No transmite electricidad para alimentar a equipos remotos. Los equipos transmisores y receptores de señal por fibra óptica son costosos.

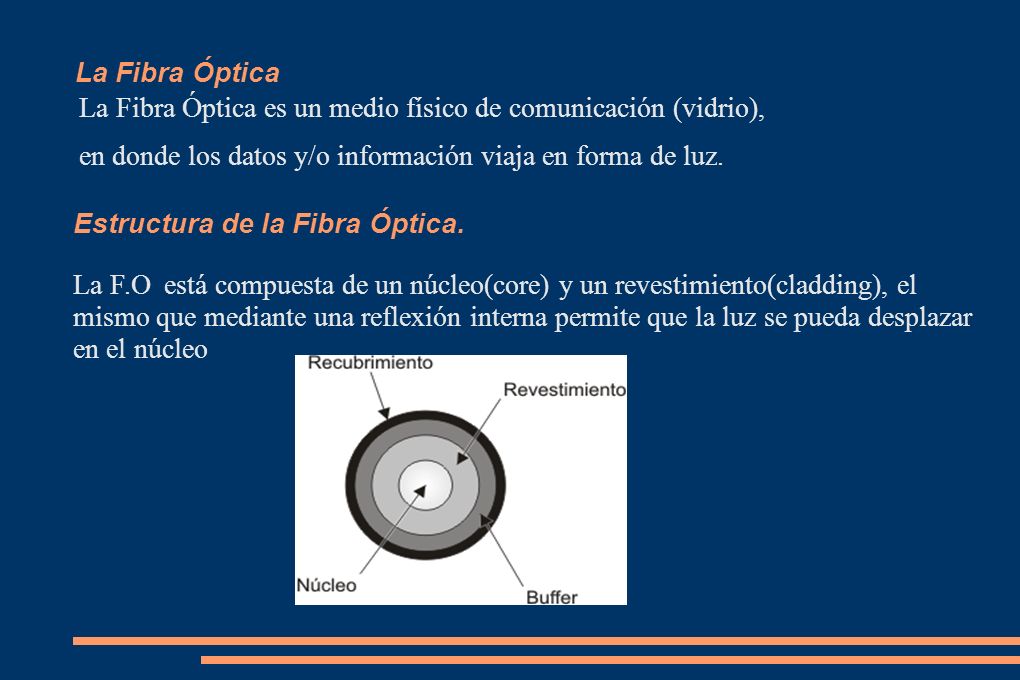

5 La Fibra Óptica La Fibra Óptica es un medio físico de comunicación (vidrio), en donde los datos y/o información viaja en forma de luz. Estructura de la Fibra Óptica. La F.O está compuesta de un núcleo(core) y un revestimiento(cladding), el mismo que mediante una reflexión interna permite que la luz se pueda desplazar en el núcleo

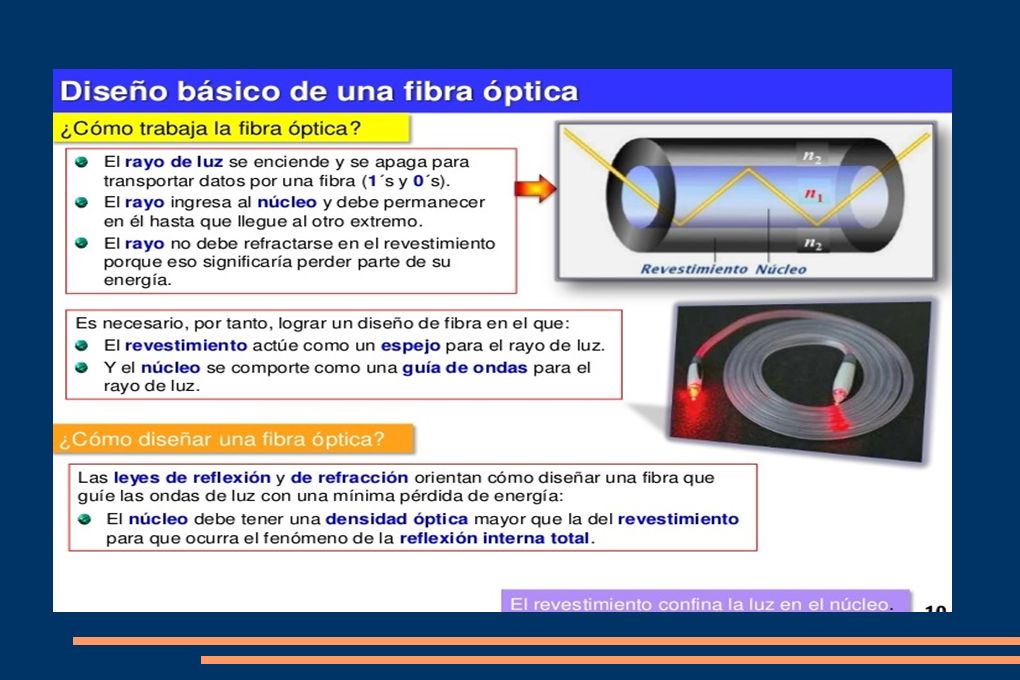

6

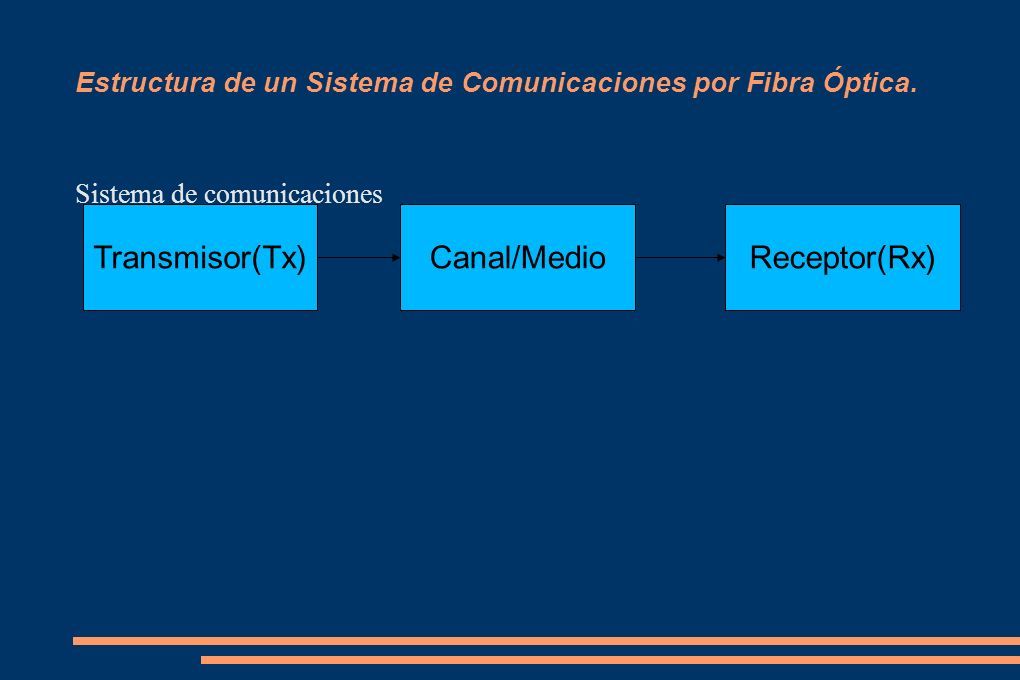

7 Estructura de un Sistema de Comunicaciones por Fibra Óptica. Sistema de comunicaciones Transmisor(Tx)Receptor(Rx)Canal/Medio

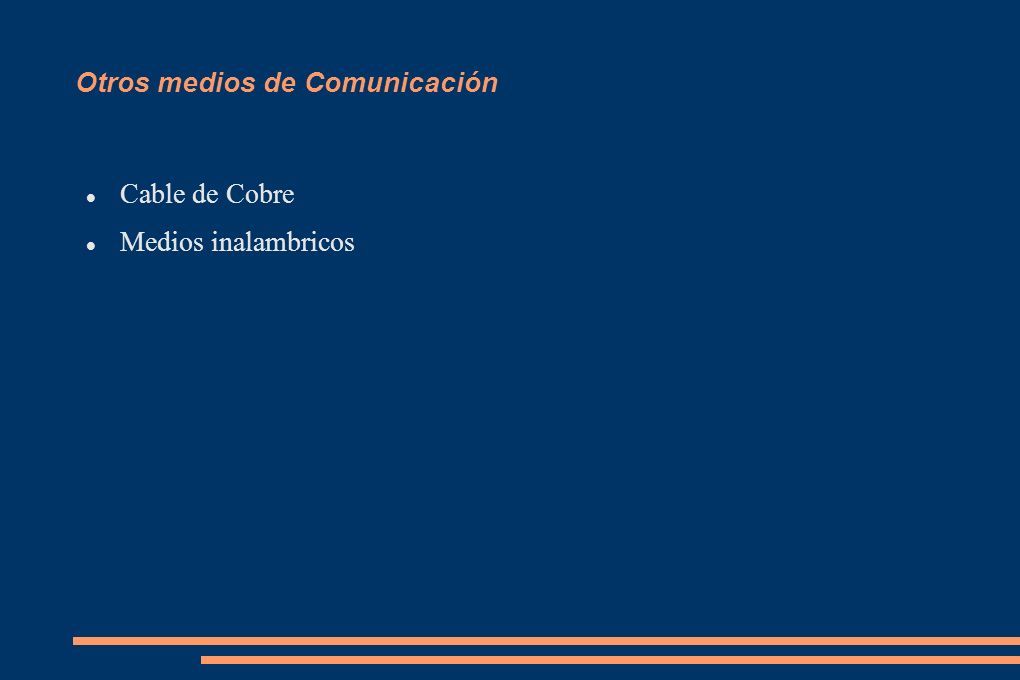

8 Otros medios de Comunicación Cable de Cobre Medios inalambricos

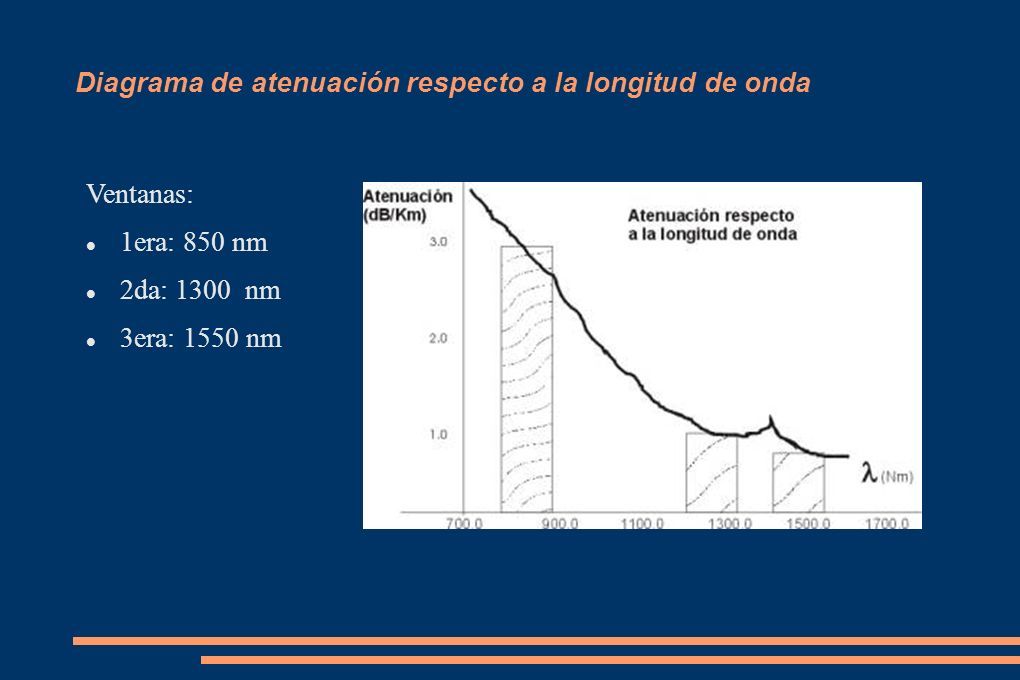

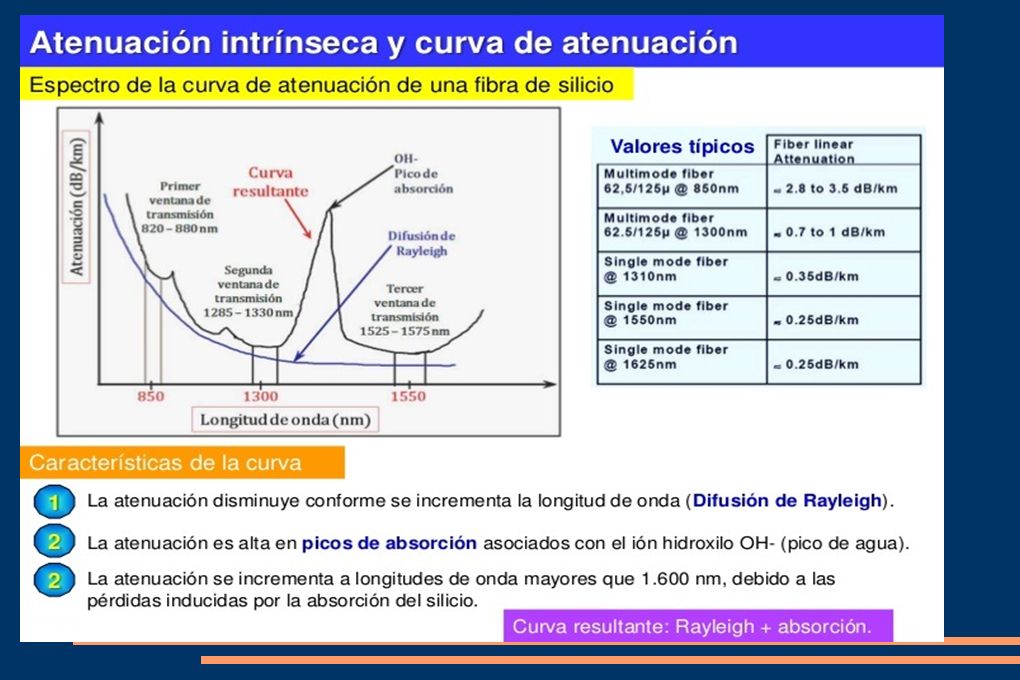

9 Diagrama de atenuación respecto a la longitud de onda Ventanas: 1era: 850 nm 2da: 1300 nm 3era: 1550 nm

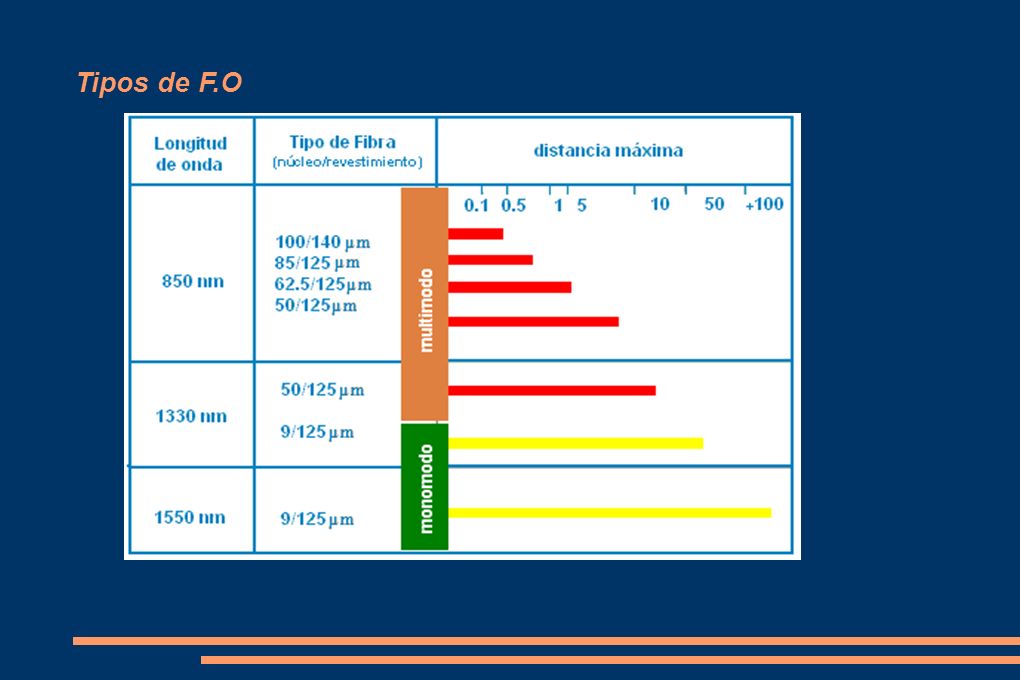

10 Tipos de F.O

11

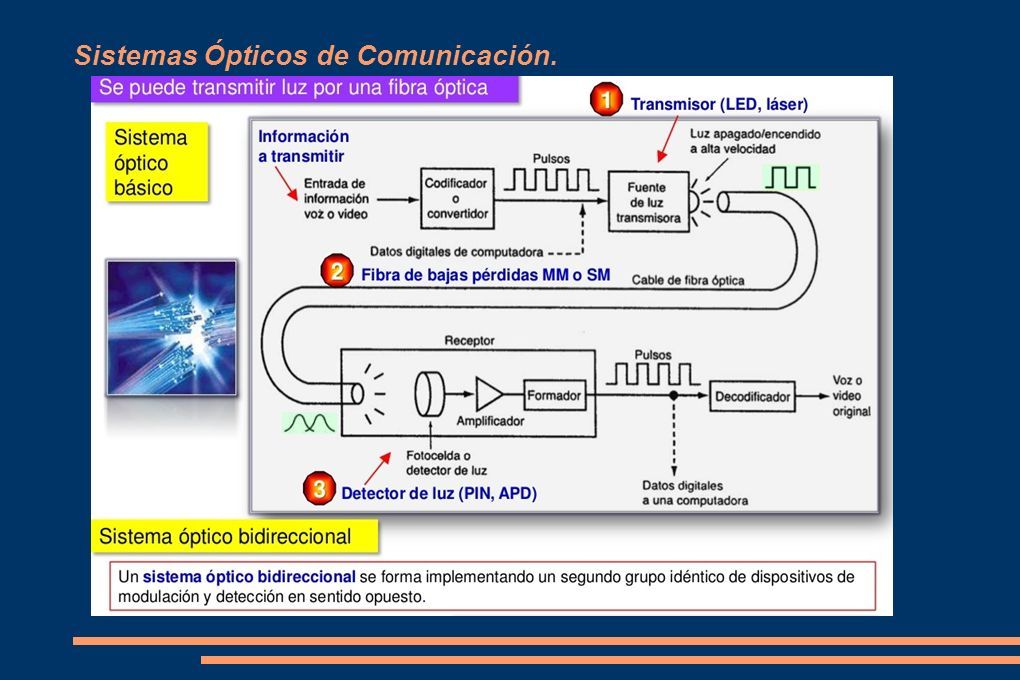

12 Sistemas Ópticos de Comunicación.

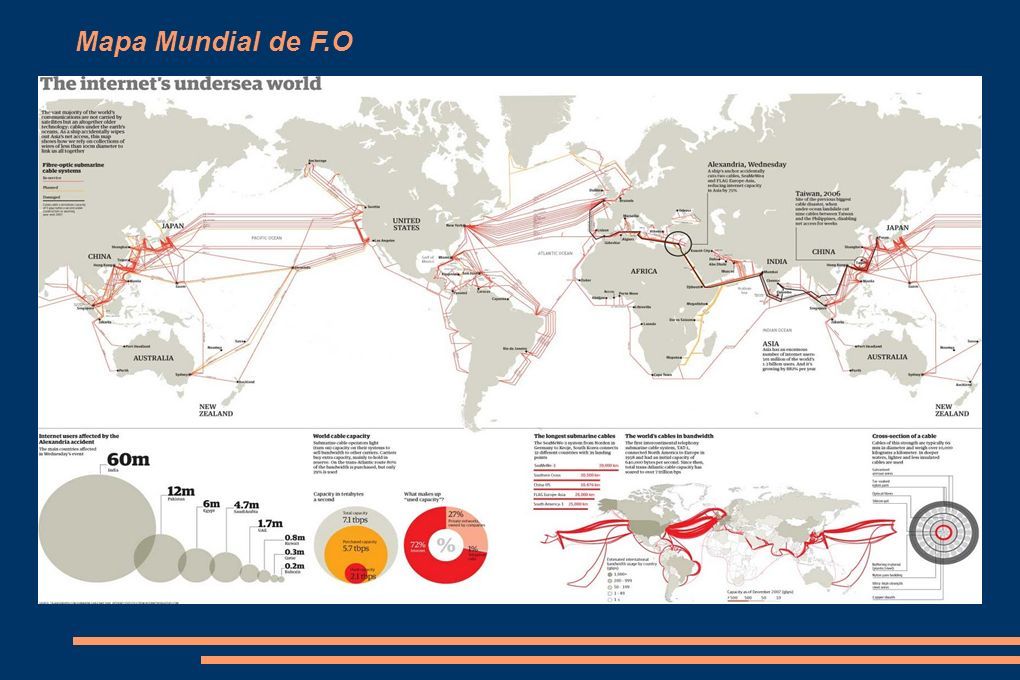

13 Mapa Mundial de F.O

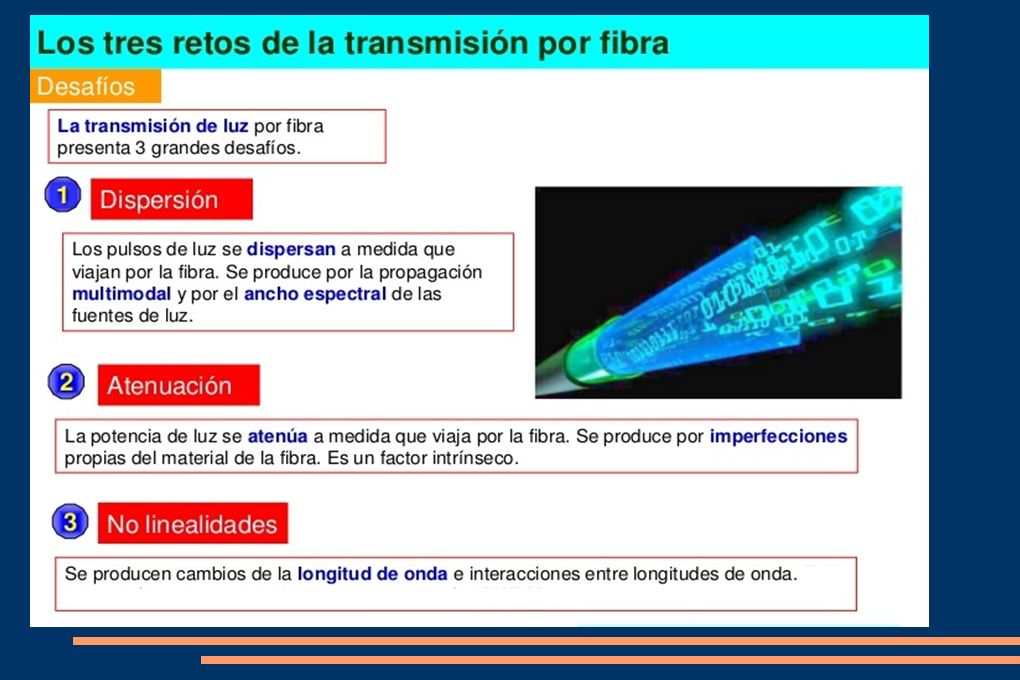

14

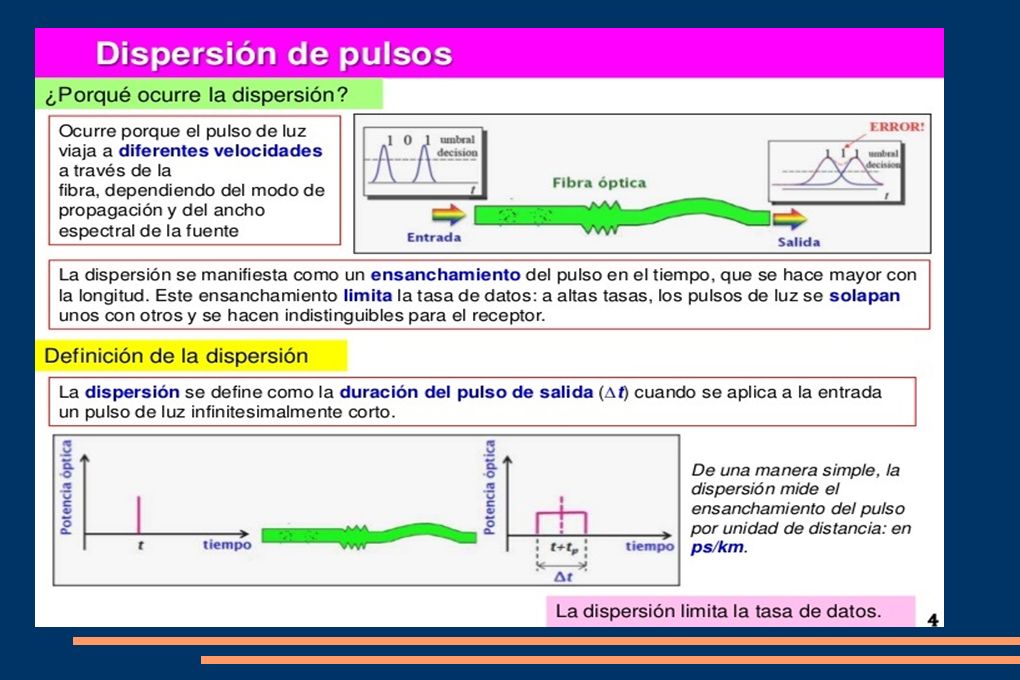

15

16

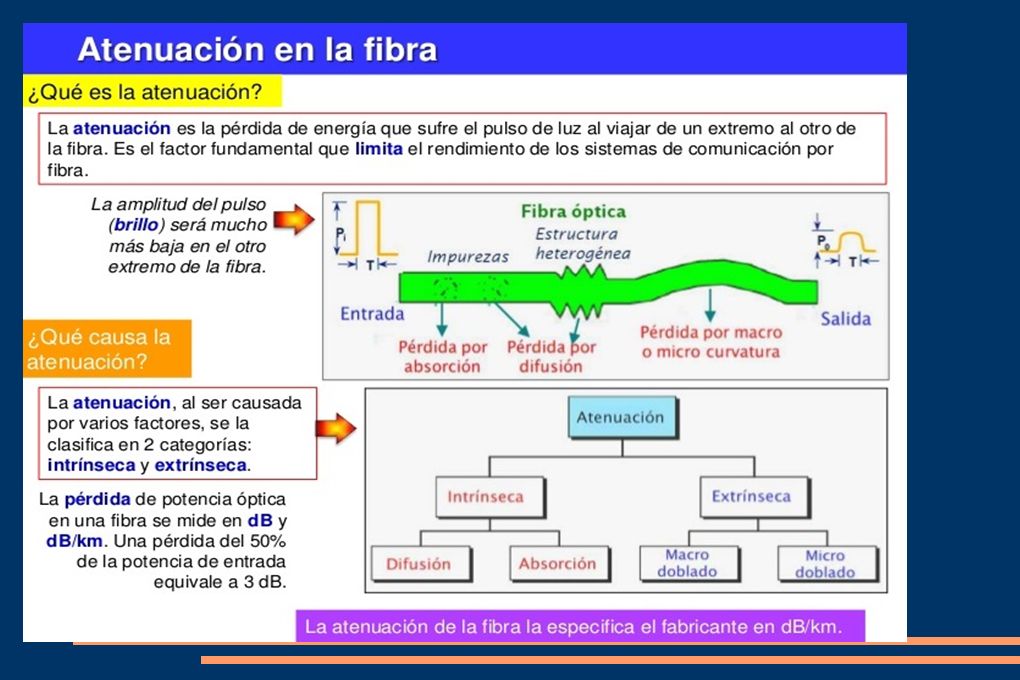

17

18

19

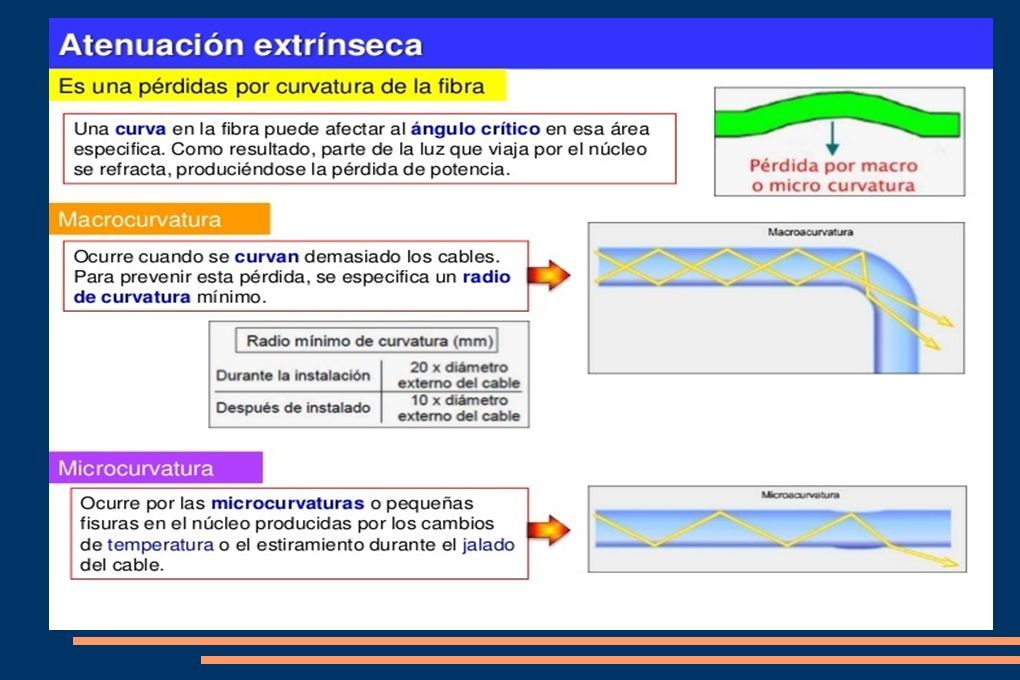

20

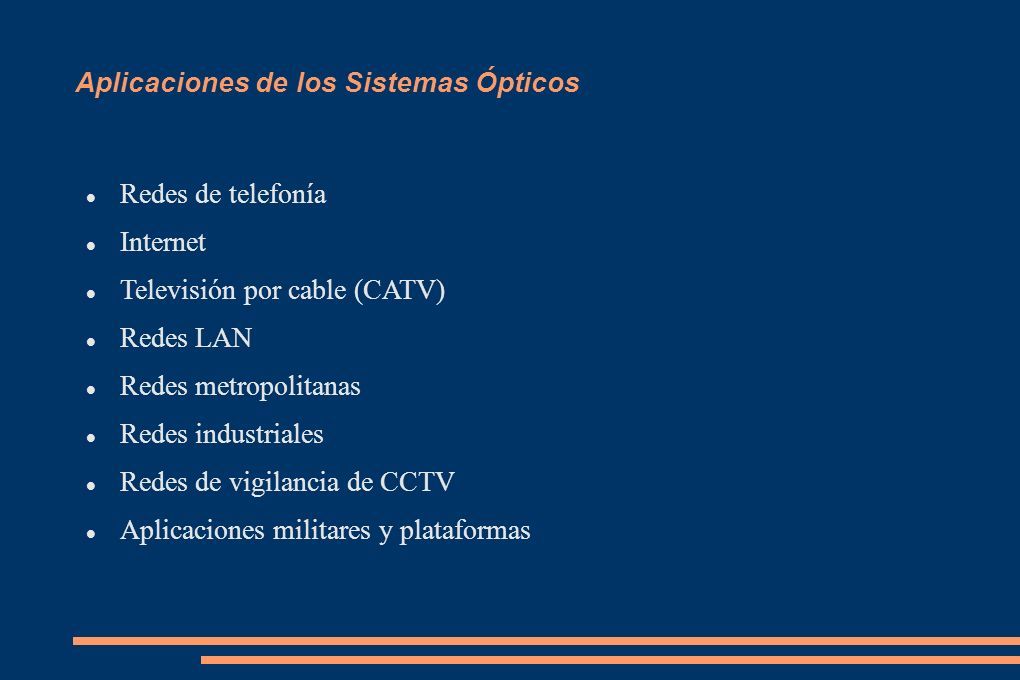

21 Aplicaciones de los Sistemas Ópticos Redes de telefonía Internet Televisión por cable (CATV) Redes LAN Redes metropolitanas Redes industriales Redes de vigilancia de CCTV Aplicaciones militares y plataformas

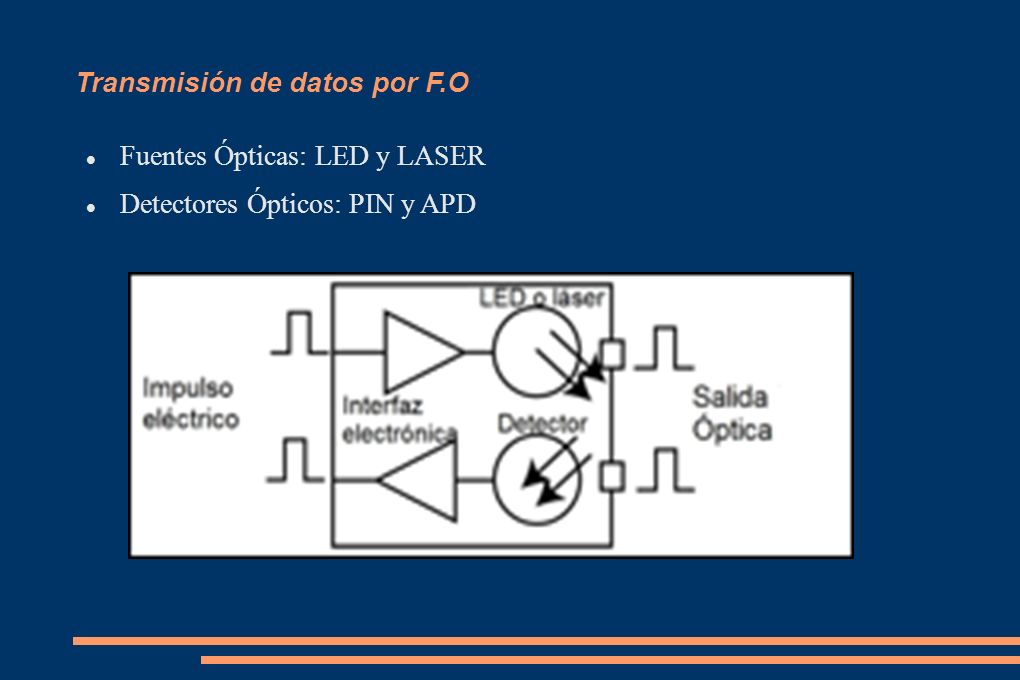

22 Transmisión de datos por F.O Fuentes Ópticas: LED y LASER Detectores Ópticos: PIN y APD

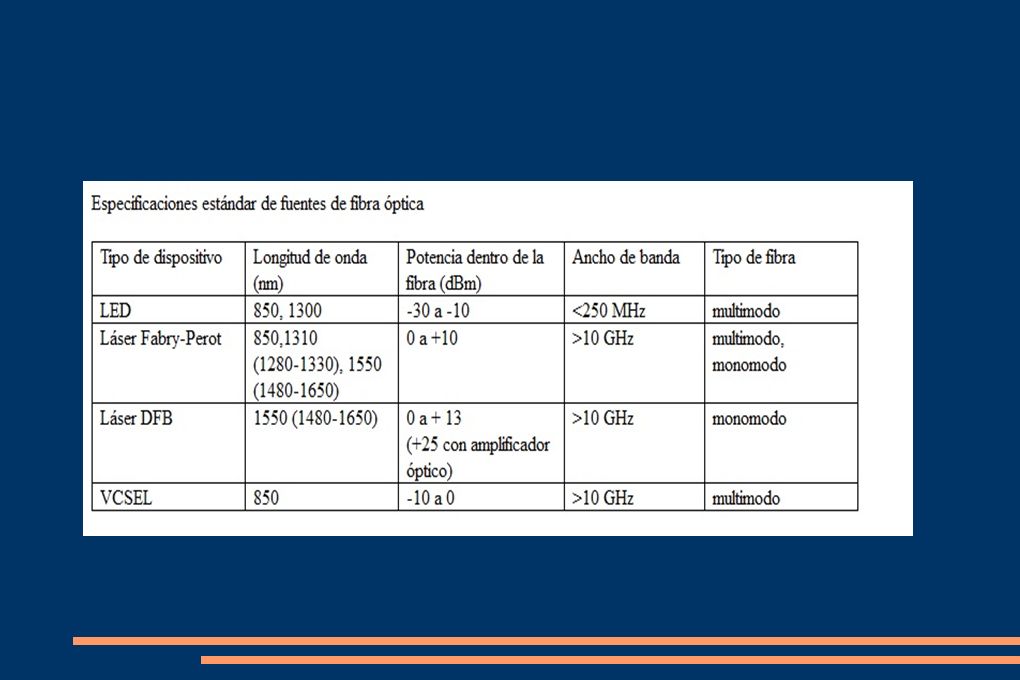

23 Fuentes para transmisores Ópticos Las fuentes utilizadas para transmisores ópticos deben cumplir con varios criterios: operar en la longitud de onda adecuada, ser pasibles de modularse lo suficientemente rápido para transmitir datos y poder acoplarse de forma eficiente a la fibra.

24

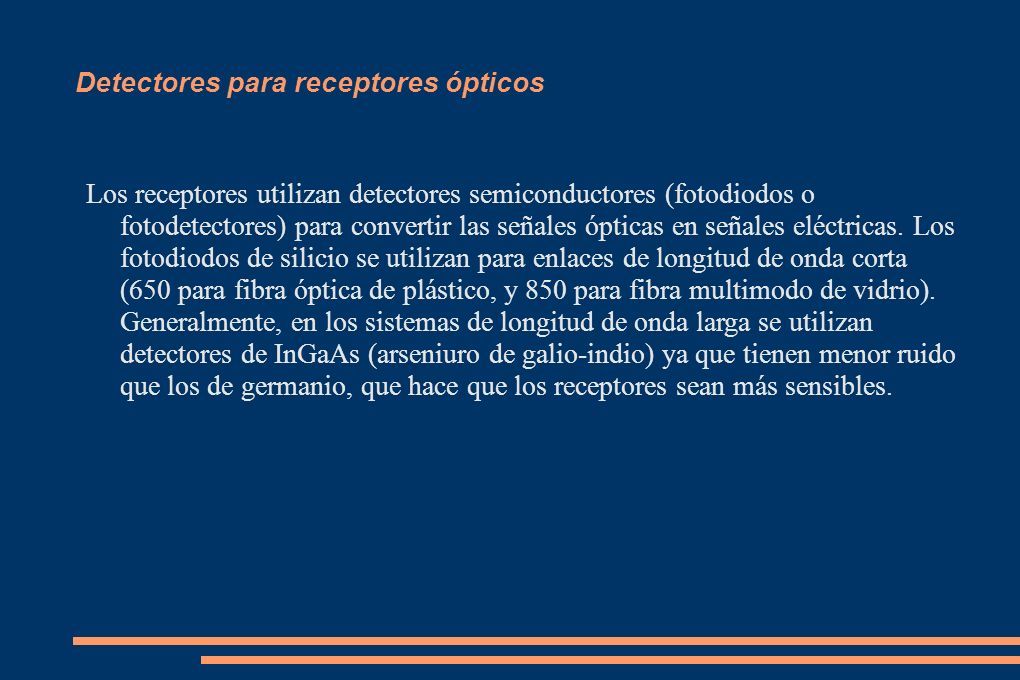

25 Detectores para receptores ópticos Los receptores utilizan detectores semiconductores (fotodiodos o fotodetectores) para convertir las señales ópticas en señales eléctricas. Los fotodiodos de silicio se utilizan para enlaces de longitud de onda corta (650 para fibra óptica de plástico, y 850 para fibra multimodo de vidrio). Generalmente, en los sistemas de longitud de onda larga se utilizan detectores de InGaAs (arseniuro de galio-indio) ya que tienen menor ruido que los de germanio, que hace que los receptores sean más sensibles.

26 Componentes para transmisión óptica para aplicaciones especiales WDM(Multiplexación por división de longitud de onda) Repetidores y amplificadores ópticos

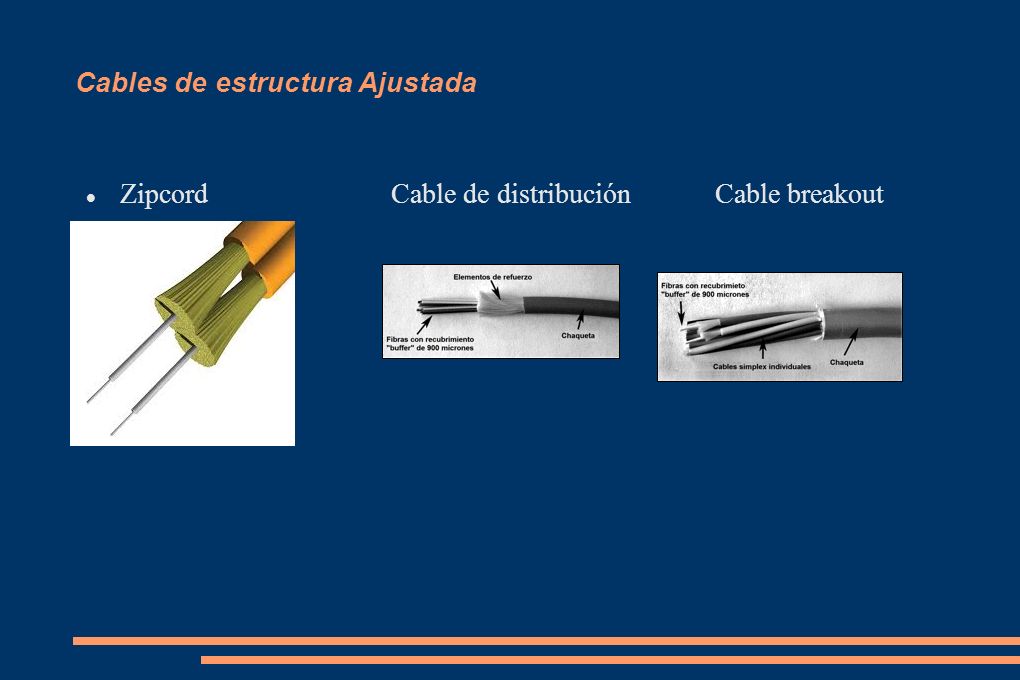

27 Cables de estructura Ajustada Zipcord Cable de distribución Cable breakout

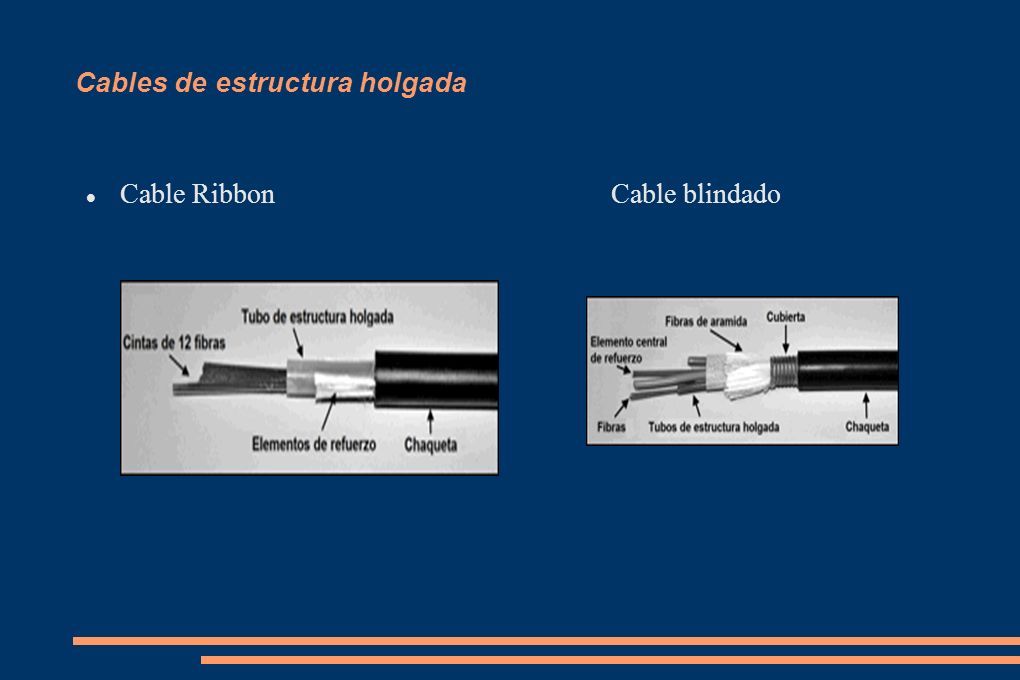

28 Cables de estructura holgada Cable Ribbon Cable blindado

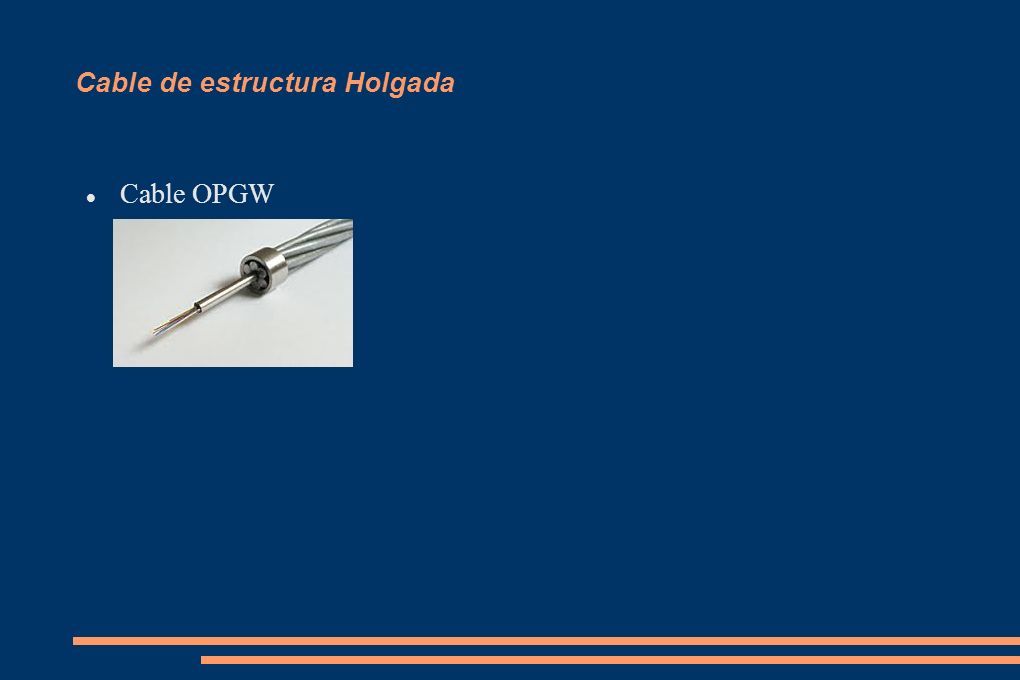

29 Cable de estructura Holgada Cable OPGW

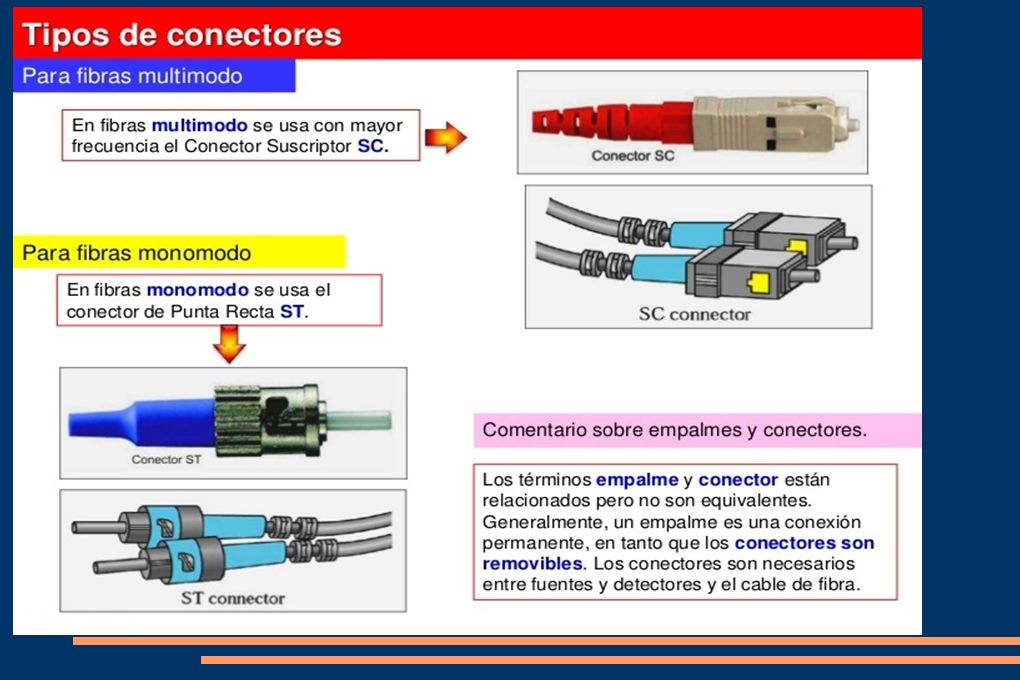

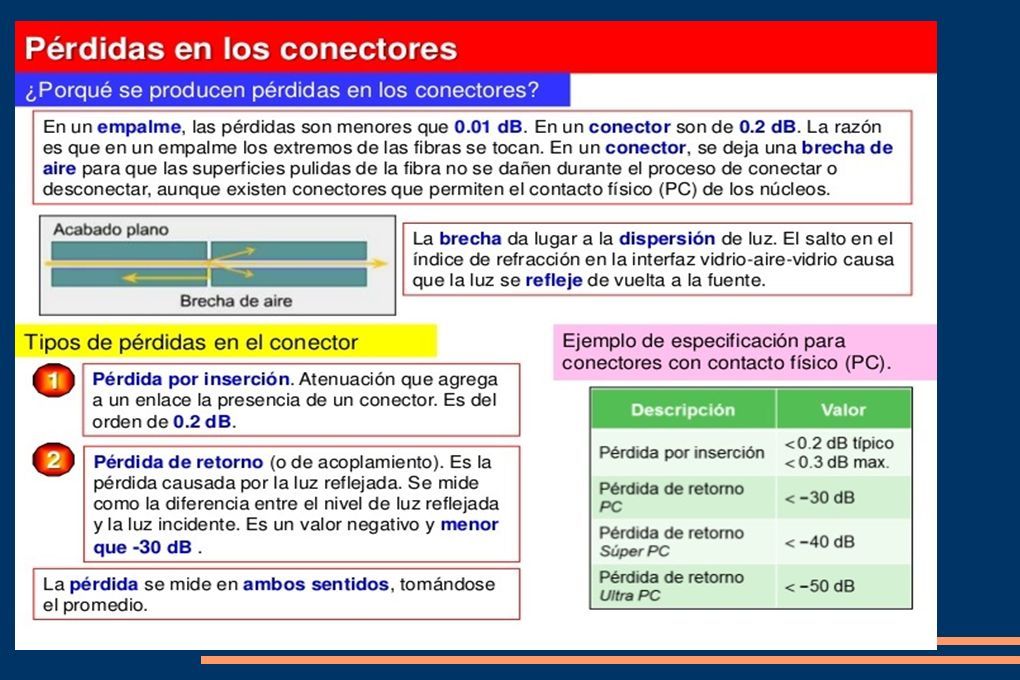

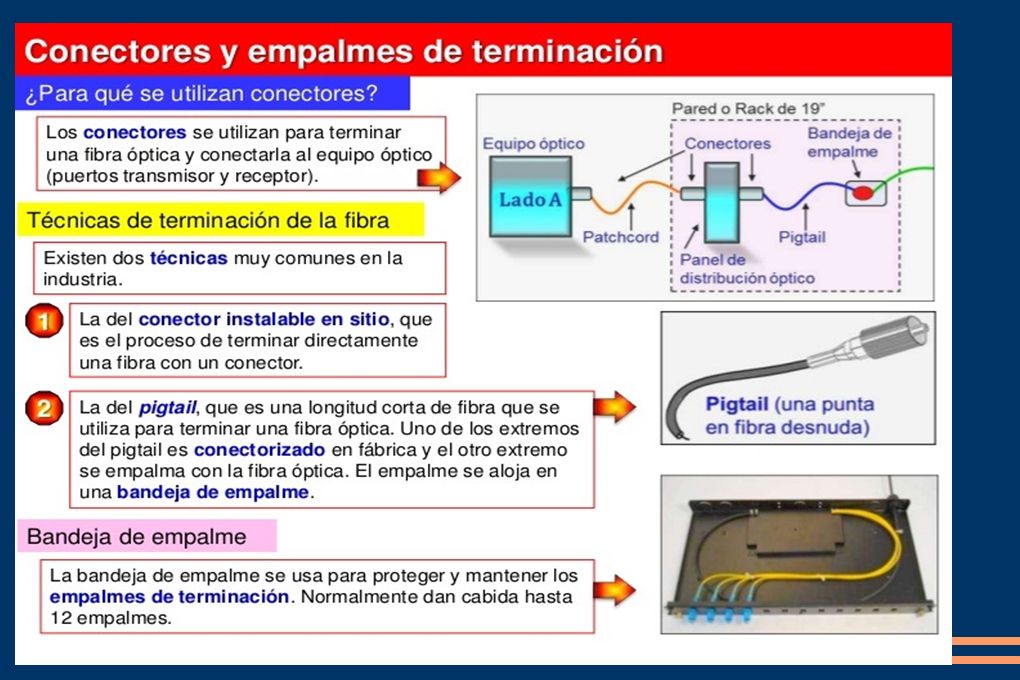

30 Conectores y empalmes de Fibra Óptica

31

32

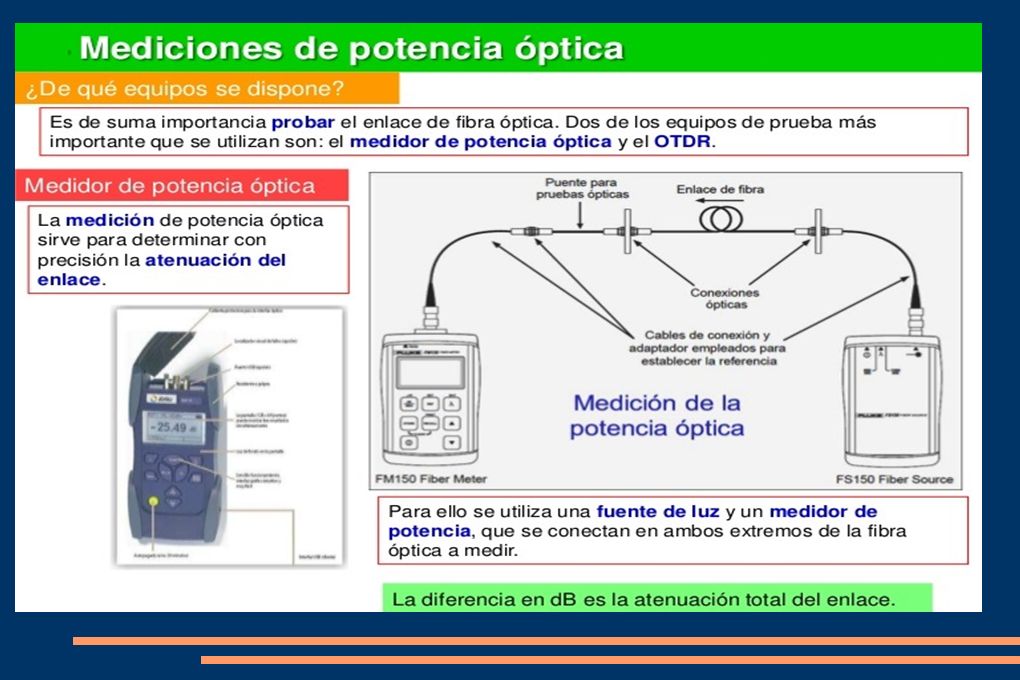

33

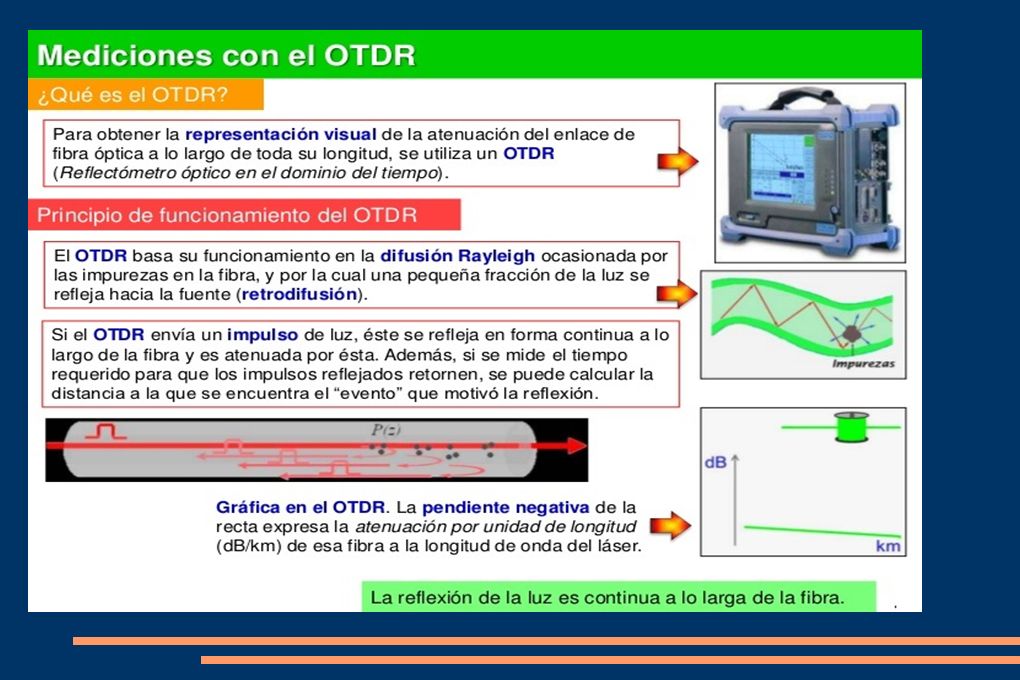

34

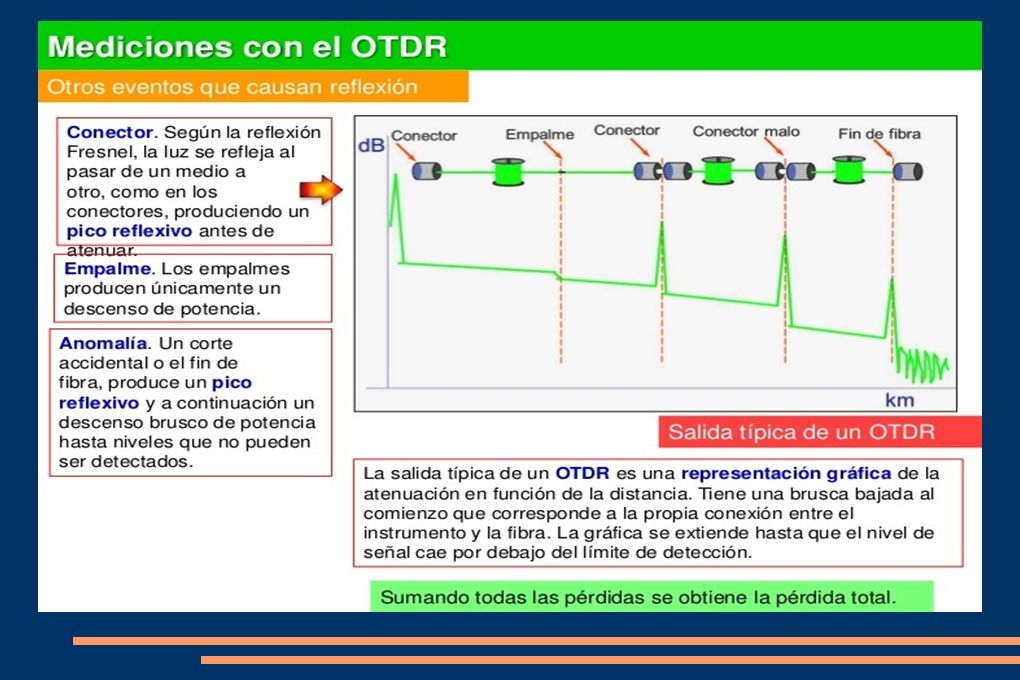

35
