Ruta de huracanes en el Caribe durante Paso del Huracán Georges

Presentación del tema: "Ruta de huracanes en el Caribe durante Paso del Huracán Georges"— Transcripción de la presentación:

1

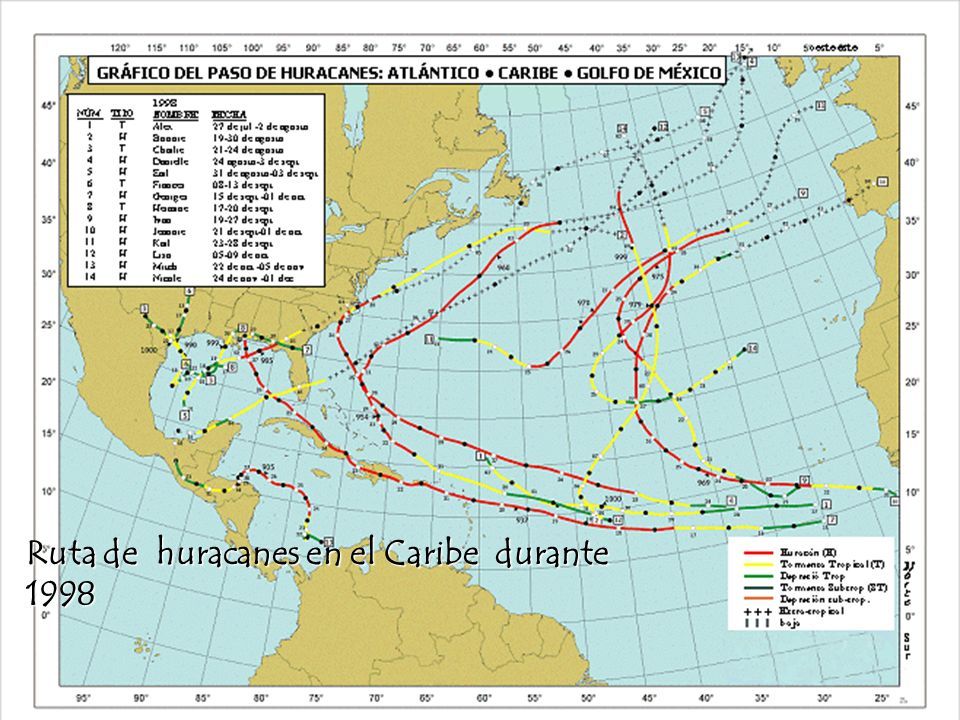

2 Ruta de huracanes en el Caribe durante 1998

3 3 Paso del Huracán Georges - 1998

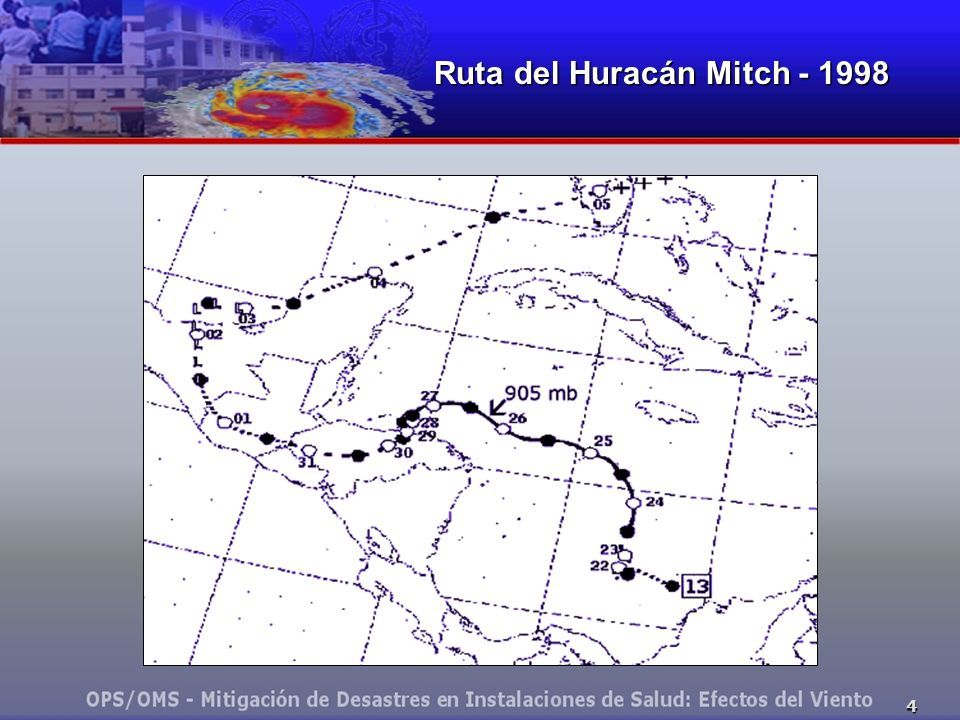

4 4 Ruta del Huracán Mitch - 1998

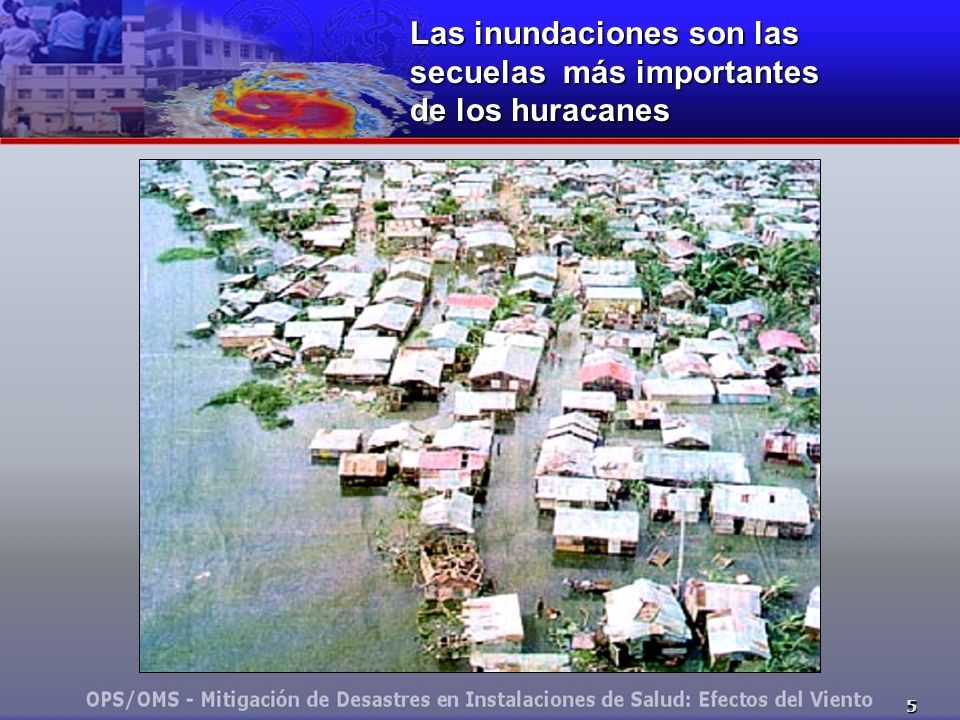

5 5 Las inundaciones son las secuelas más importantes de los huracanes

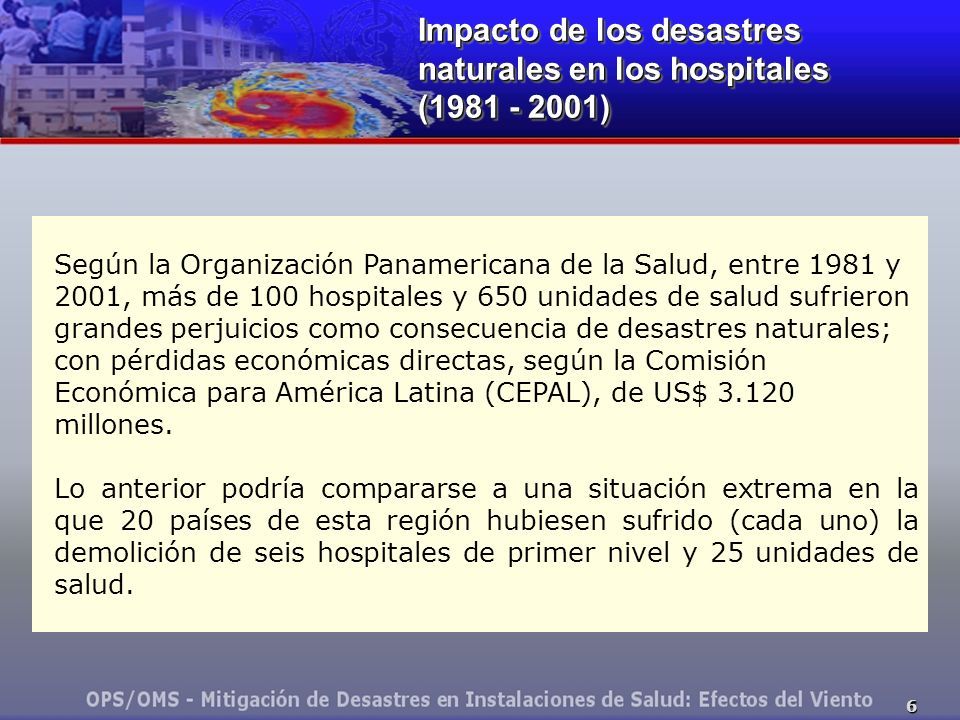

6 6 Impacto de los desastres naturales en los hospitales (1981 - 2001) Impacto de los desastres naturales en los hospitales (1981 - 2001) Según la Organización Panamericana de la Salud, entre 1981 y 2001, más de 100 hospitales y 650 unidades de salud sufrieron grandes perjuicios como consecuencia de desastres naturales; con pérdidas económicas directas, según la Comisión Económica para América Latina (CEPAL), de US$ 3.120 millones. Lo anterior podría compararse a una situación extrema en la que 20 países de esta región hubiesen sufrido (cada uno) la demolición de seis hospitales de primer nivel y 25 unidades de salud.

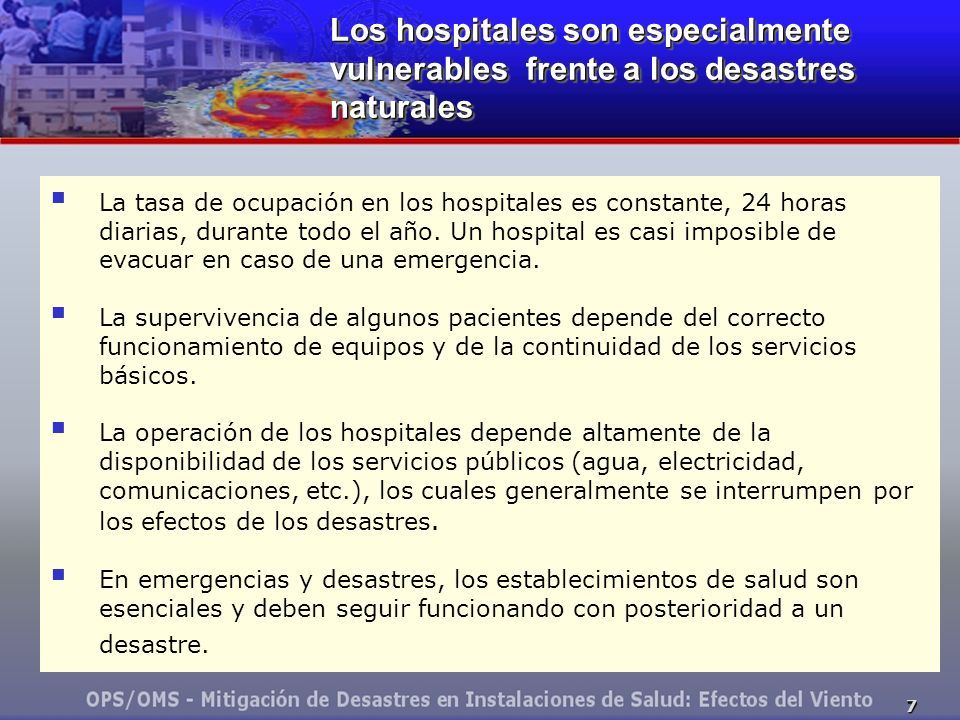

7 7 Los hospitales son especialmente vulnerables frente a los desastres naturales  La tasa de ocupación en los hospitales es constante, 24 horas diarias, durante todo el año. Un hospital es casi imposible de evacuar en caso de una emergencia.  La supervivencia de algunos pacientes depende del correcto funcionamiento de equipos y de la continuidad de los servicios básicos.  La operación de los hospitales depende altamente de la disponibilidad de los servicios públicos (agua, electricidad, comunicaciones, etc.), los cuales generalmente se interrumpen por los efectos de los desastres.  En emergencias y desastres, los establecimientos de salud son esenciales y deben seguir funcionando con posterioridad a un desastre.

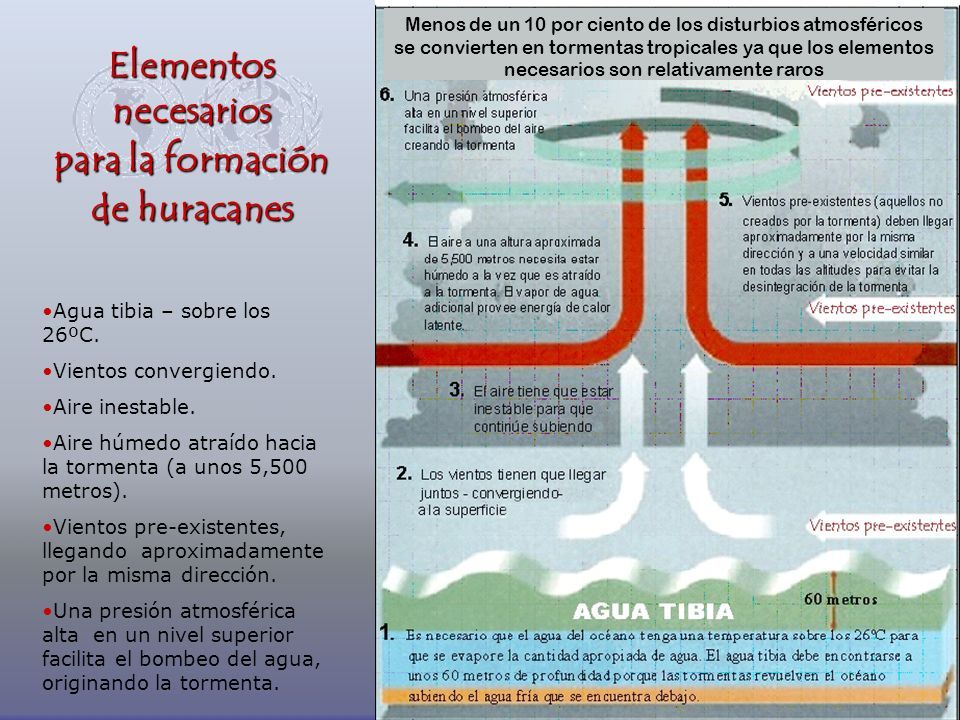

8 Elementos necesarios para la formación de huracanes Agua tibia – sobre los 26ºC. Vientos convergiendo. Aire inestable. Aire húmedo atraído hacia la tormenta (a unos 5,500 metros). Vientos pre-existentes, llegando aproximadamente por la misma dirección. Una presión atmosférica alta en un nivel superior facilita el bombeo del agua, originando la tormenta. Menos de un 10 por ciento de los disturbios atmosféricos se convierten en tormentas tropicales ya que los elementos necesarios son relativamente raros

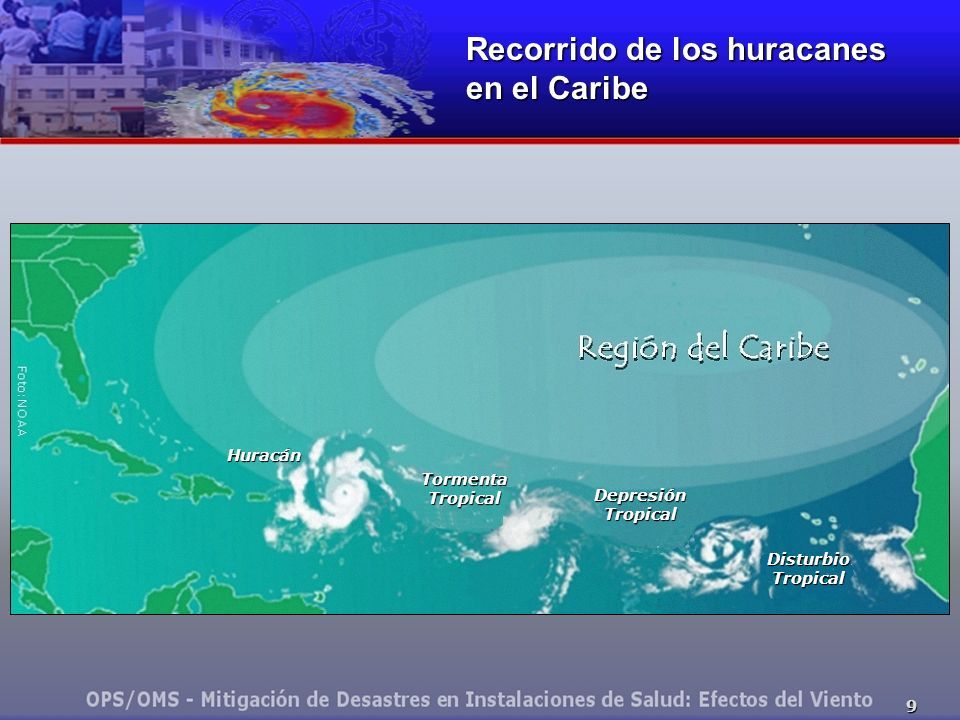

9 9 Recorrido de los huracanes en el Caribe Disturbio Tropical Depresión Tropical Tormenta Tropical Huracán

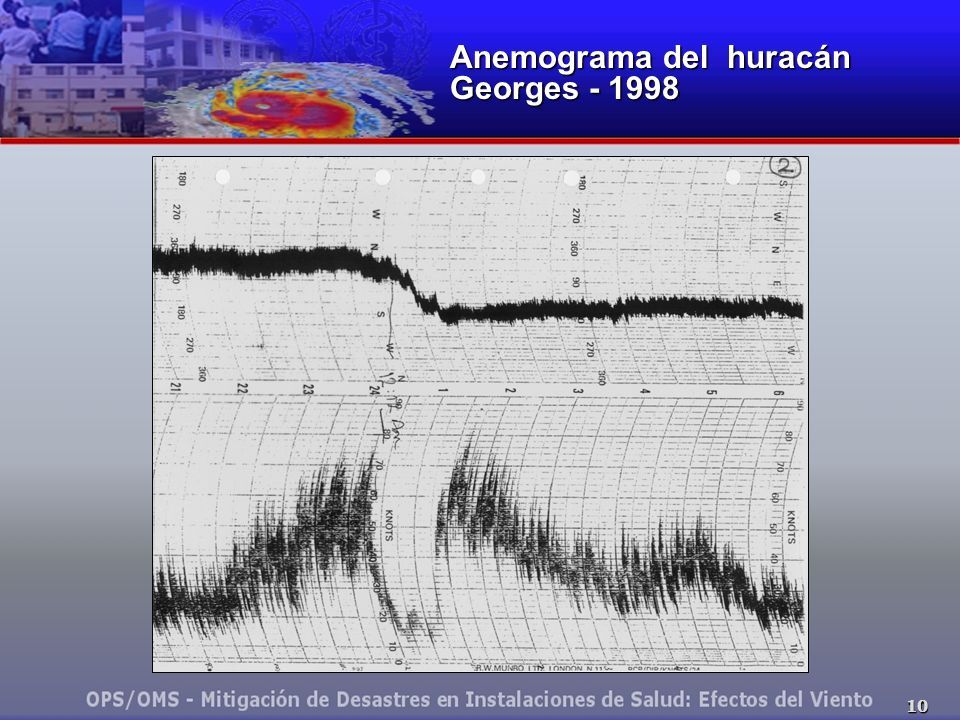

10 10 Anemograma del huracán Georges - 1998

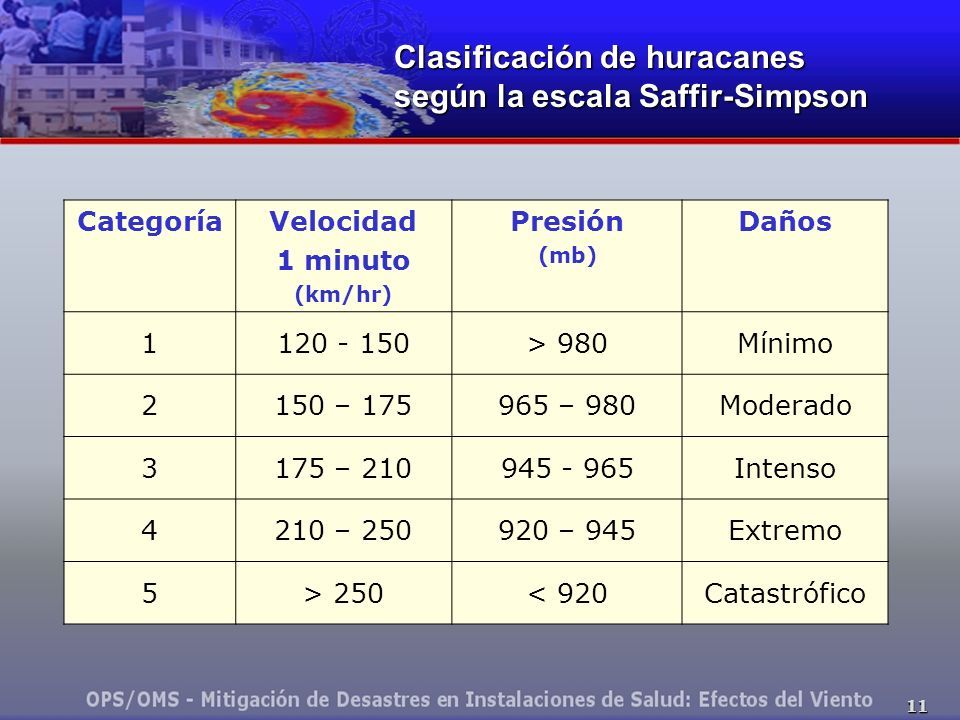

11 11 Clasificación de huracanes según la escala Saffir-Simpson CategoríaVelocidad 1 minuto (km/hr) Presión (mb) Daños 1120 - 150> 980Mínimo 2150 – 175965 – 980Moderado 3175 – 210945 - 965Intenso 4210 – 250920 – 945Extremo 5> 250< 920Catastrófico

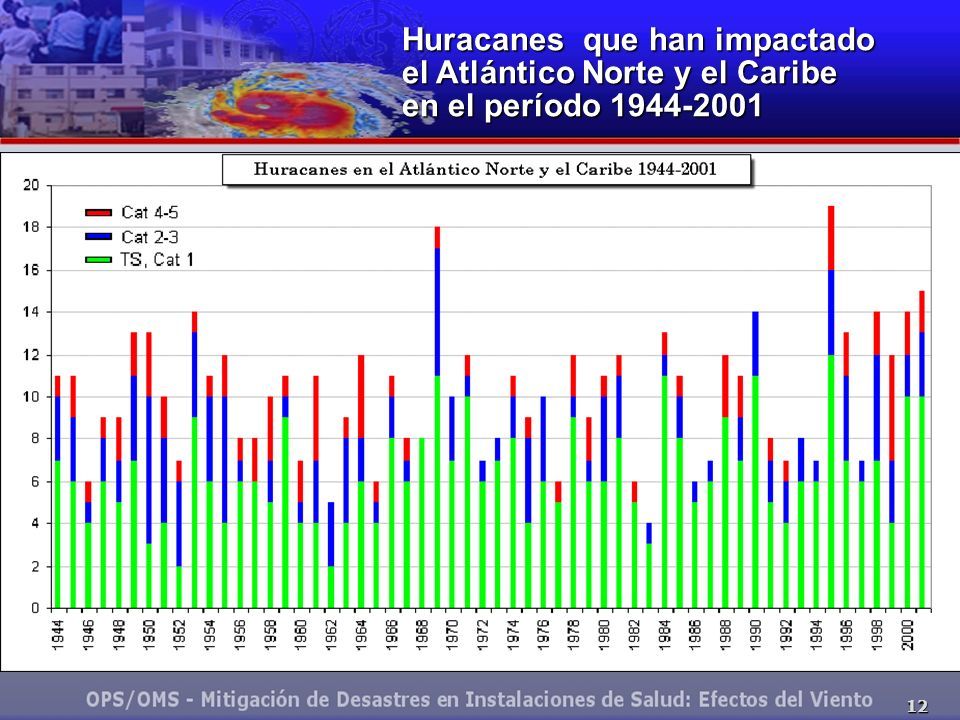

12 12 Huracanes que han impactado el Atlántico Norte y el Caribe en el período 1944-2001

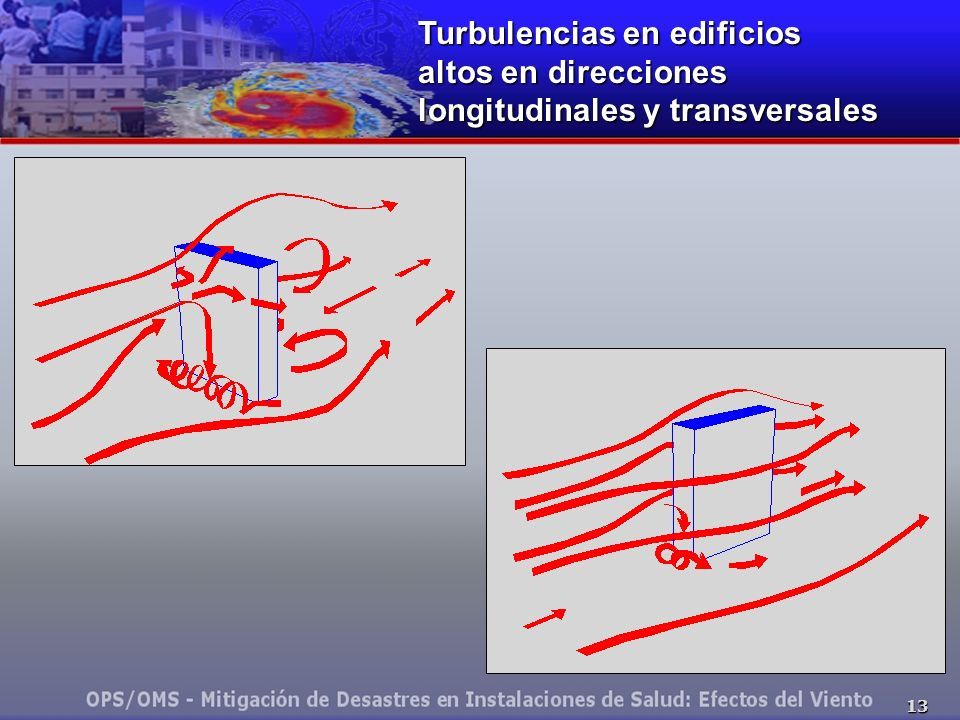

13 13 Turbulencias en edificios altos en direcciones longitudinales y transversales

14 14 Turbulencias en edificios altos debido a obstrucciones frontales

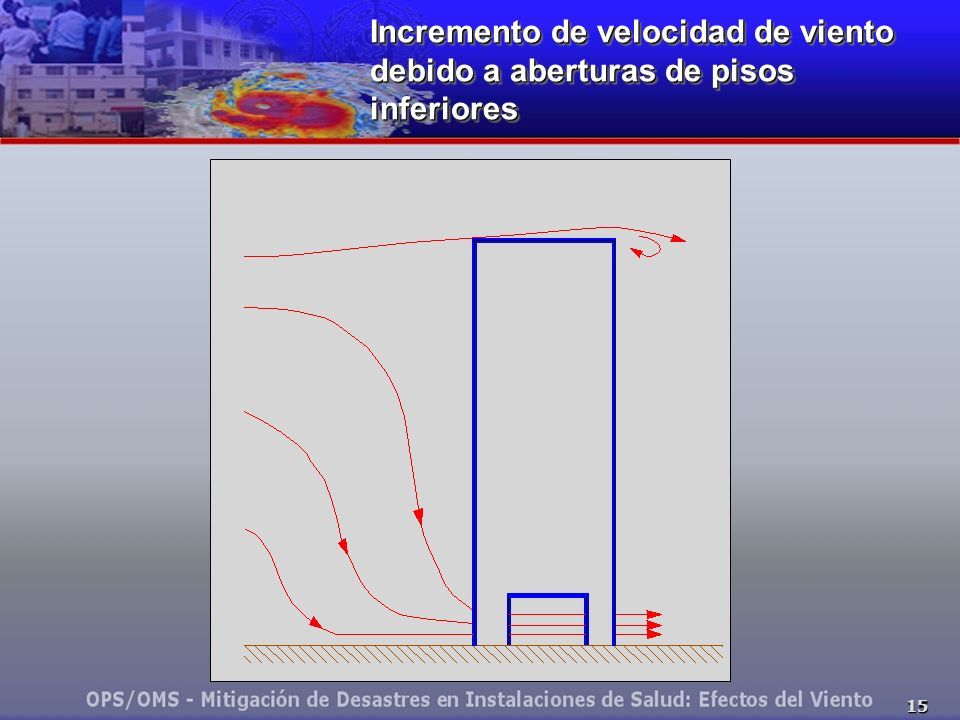

15 15 Incremento de velocidad de viento debido a aberturas de pisos inferiores

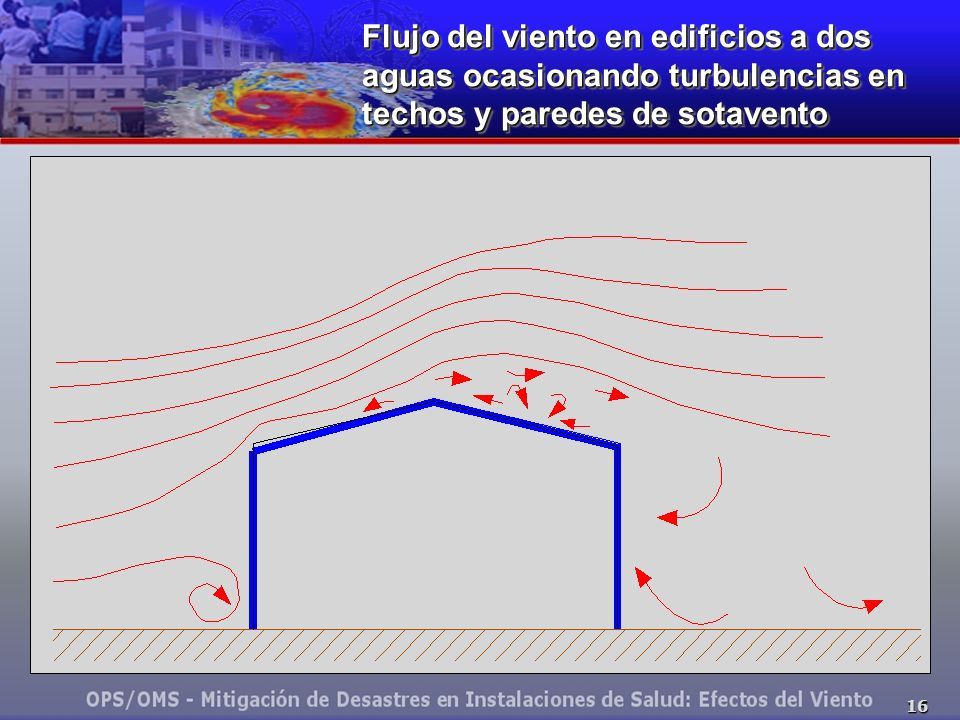

16 16 Flujo del viento en edificios a dos aguas ocasionando turbulencias en techos y paredes de sotavento

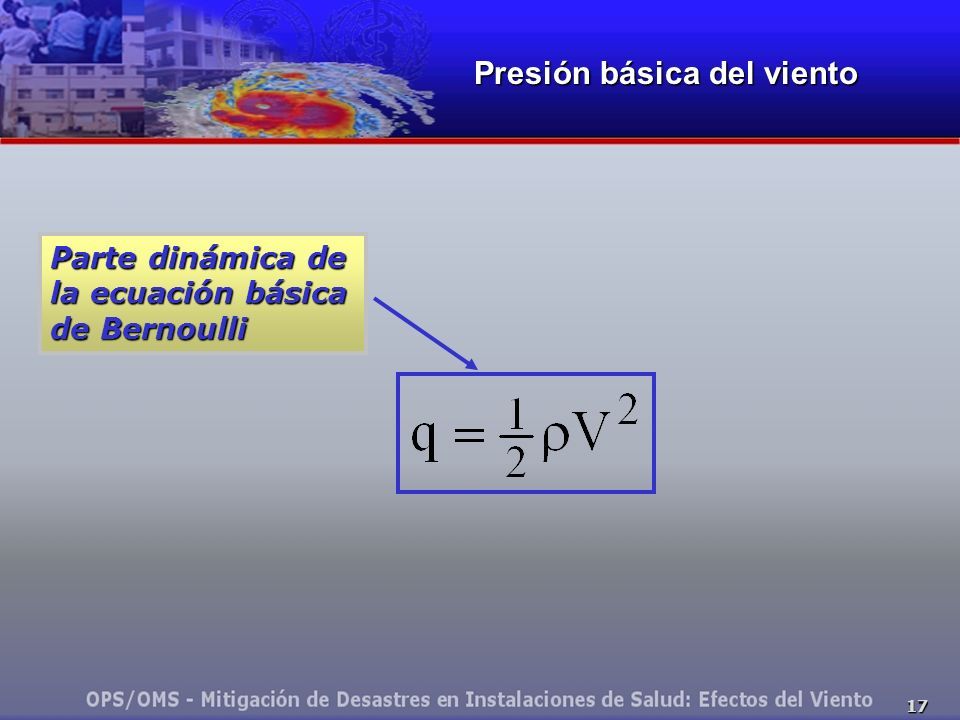

17 17 Presión básica del viento Parte dinámica de la ecuación básica de Bernoulli

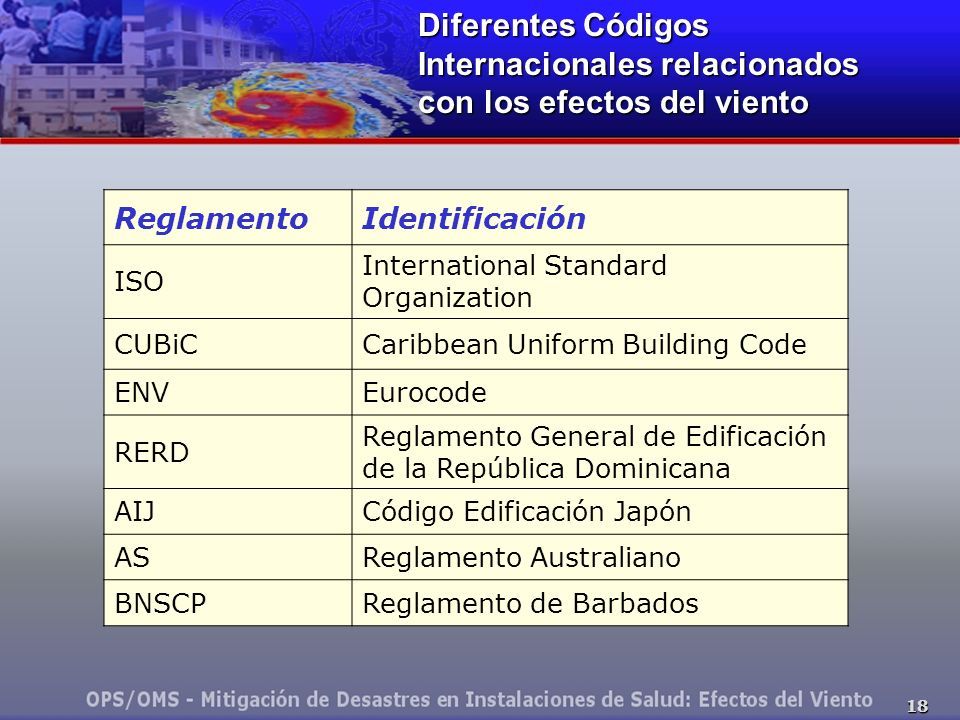

18 18 Diferentes Códigos Internacionales relacionados con los efectos del viento ReglamentoIdentificación ISO International Standard Organization CUBiCCaribbean Uniform Building Code ENVEurocode RERD Reglamento General de Edificación de la República Dominicana AIJCódigo Edificación Japón ASReglamento Australiano BNSCPReglamento de Barbados

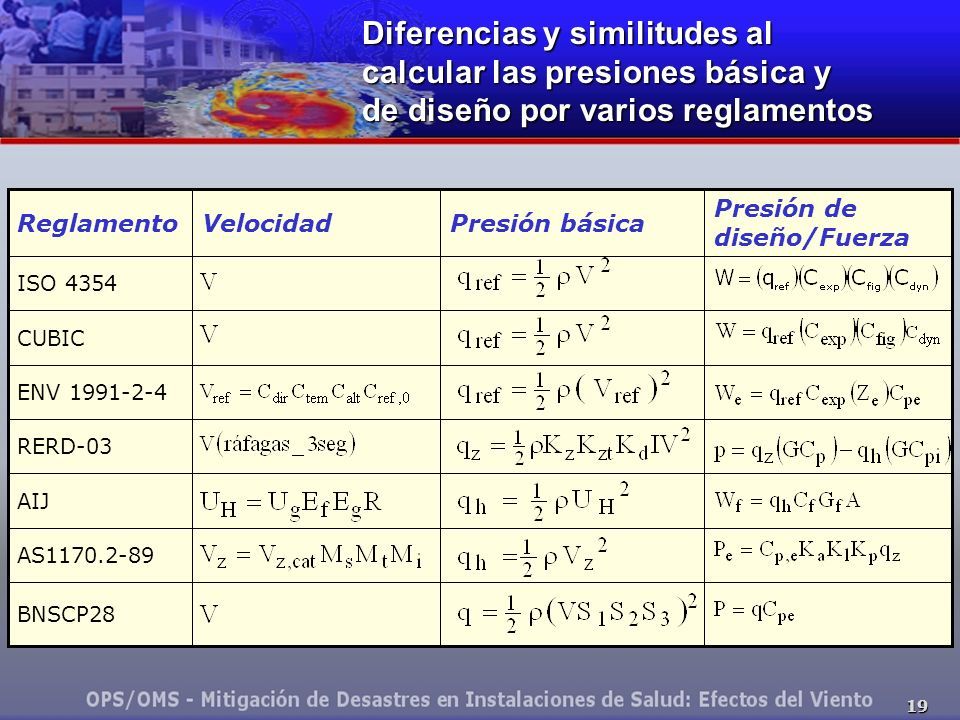

19 19 Diferencias y similitudes al calcular las presiones básica y de diseño por varios reglamentos AS1170.2-89 BNSCP28 AIJ RERD-03 ENV 1991-2-4 CUBIC ISO 4354 Presión de diseño/Fuerza Presión básicaVelocidadReglamento

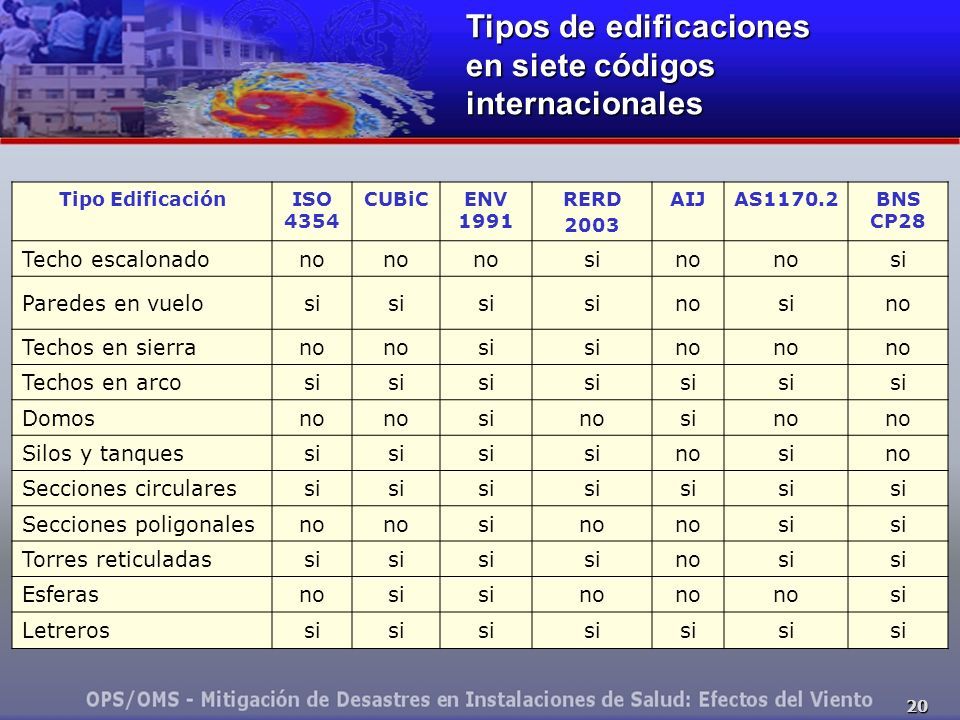

20 20 Tipos de edificaciones en siete códigos internacionales Tipo EdificaciónISO 4354 CUBiCENV 1991 RERD 2003 AIJAS1170.2BNS CP28 Techo escalonadono sino si Paredes en vuelosi nosino Techos en sierrano si no Techos en arcosi Domosno sinosino Silos y tanquessi nosino Secciones circularessi Secciones poligonalesno sino si Torres reticuladassi nosi Esferasnosi no si Letrerossi

21 21 La tendencia en las reglamentaciones internacionales para sistemas primarios es adoptar y adaptar la filosofía del ASCE-7

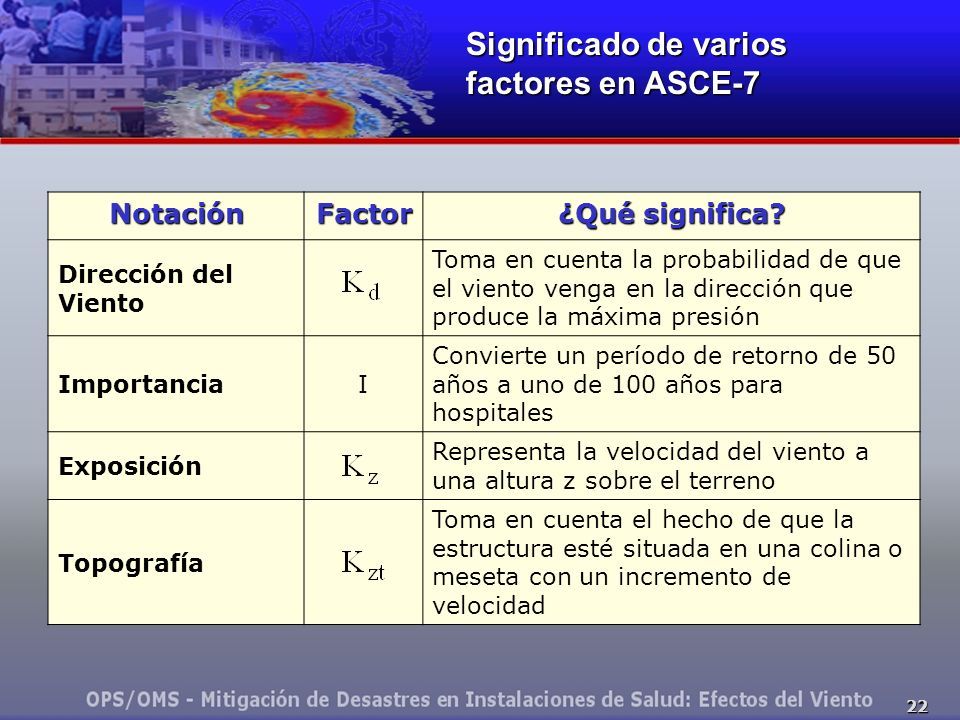

22 22 NotaciónFactor ¿Qué significa? Dirección del Viento Toma en cuenta la probabilidad de que el viento venga en la dirección que produce la máxima presión ImportanciaI Convierte un período de retorno de 50 años a uno de 100 años para hospitales Exposición Representa la velocidad del viento a una altura z sobre el terreno Topografía Toma en cuenta el hecho de que la estructura esté situada en una colina o meseta con un incremento de velocidad Significado de varios factores en ASCE-7

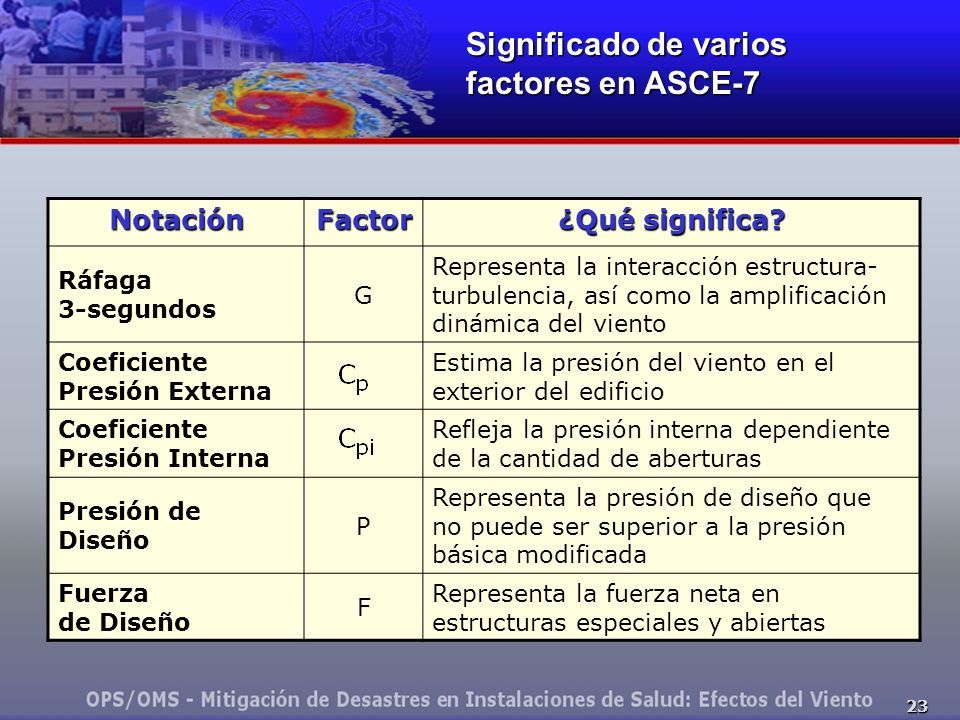

23 23 NotaciónFactor ¿Qué significa? Ráfaga 3-segundos G Representa la interacción estructura- turbulencia, así como la amplificación dinámica del viento Coeficiente Presión Externa Estima la presión del viento en el exterior del edificio Coeficiente Presión Interna Refleja la presión interna dependiente de la cantidad de aberturas Presión de Diseño P Representa la presión de diseño que no puede ser superior a la presión básica modificada Fuerza de Diseño F Representa la fuerza neta en estructuras especiales y abiertas

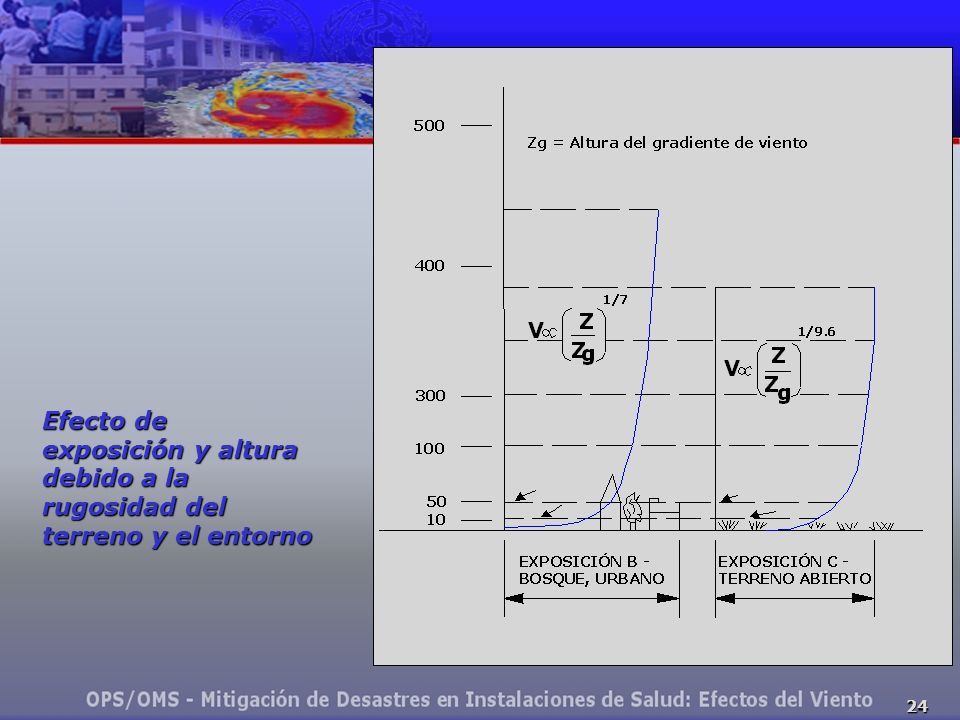

24 24 Efecto de exposición y altura debido a la rugosidad del terreno y el entorno

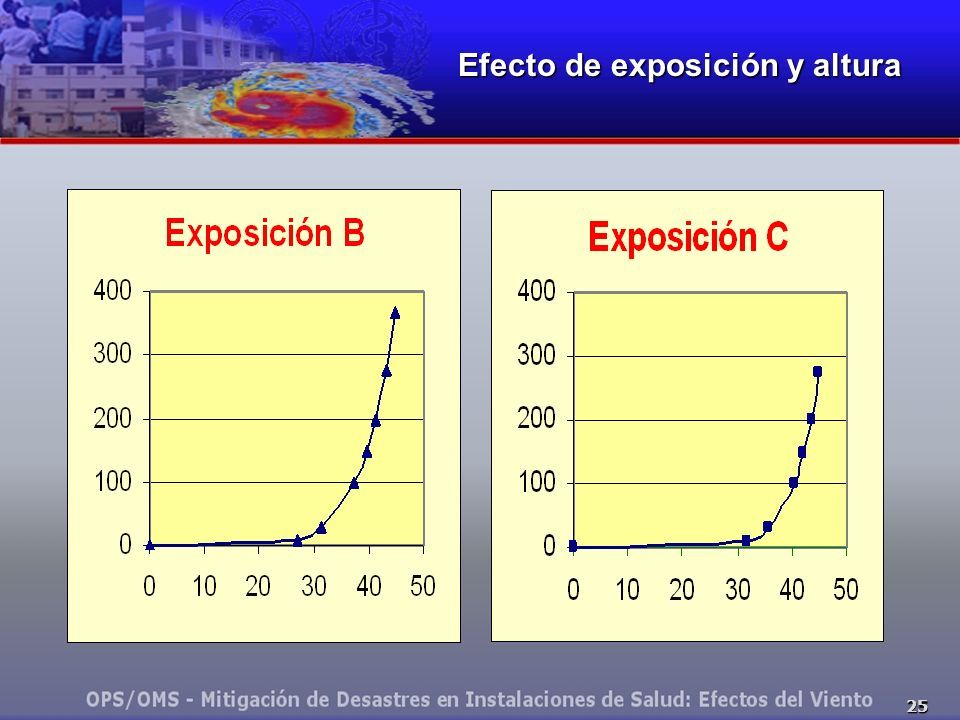

25 25 Efecto de exposición y altura

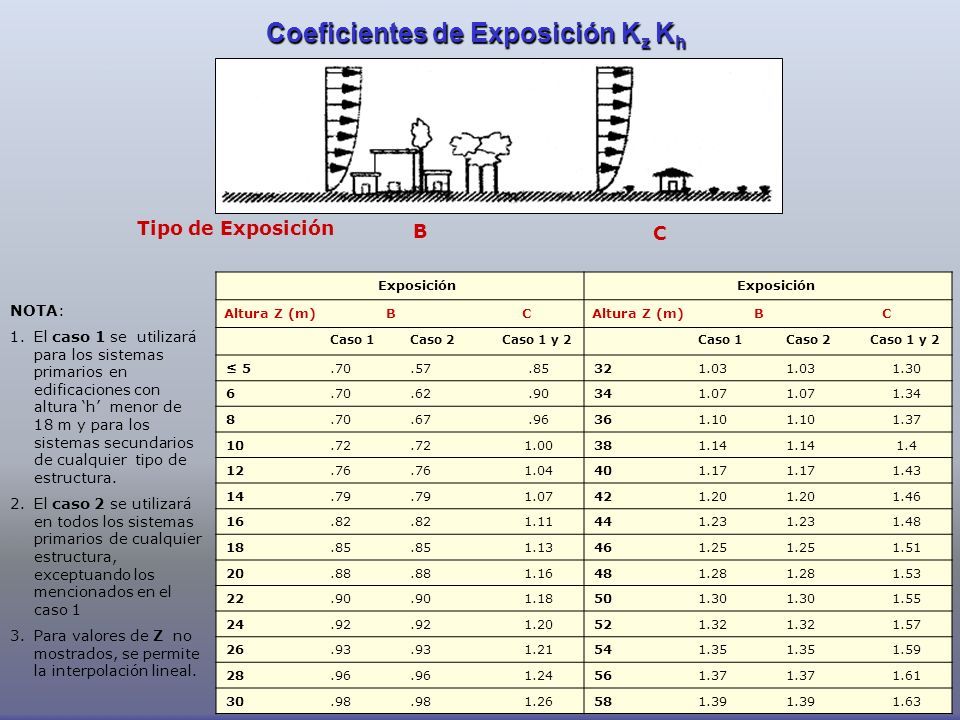

26 Caso 1Caso 2Caso 1 y 2Caso 1Caso 2Caso 1 y 2 ≤ 5.70.57.85321.03 1.30 6.70.62.90341.07 1.34 8.70.67.96361.10 1.37 10.72 1.00381.14 1.4 12.76 1.04401.17 1.43 14.79 1.07421.20 1.46 16.82 1.11441.23 1.48 18.85 1.13461.25 1.51 20.88 1.16481.28 1.53 22.90 1.18501.30 1.55 24.92 1.20521.32 1.57 26.93 1.21541.35 1.59 28.96 1.24561.37 1.61 30.98 1.26581.39 1.63 Altura Z (m)BC BC Exposición Coeficientes de Exposición K z K h Tipo de Exposición B C NOTA: 1.El caso 1 se utilizará para los sistemas primarios en edificaciones con altura ‘h’ menor de 18 m y para los sistemas secundarios de cualquier tipo de estructura. 2.El caso 2 se utilizará en todos los sistemas primarios de cualquier estructura, exceptuando los mencionados en el caso 1 3.Para valores de Z no mostrados, se permite la interpolación lineal.

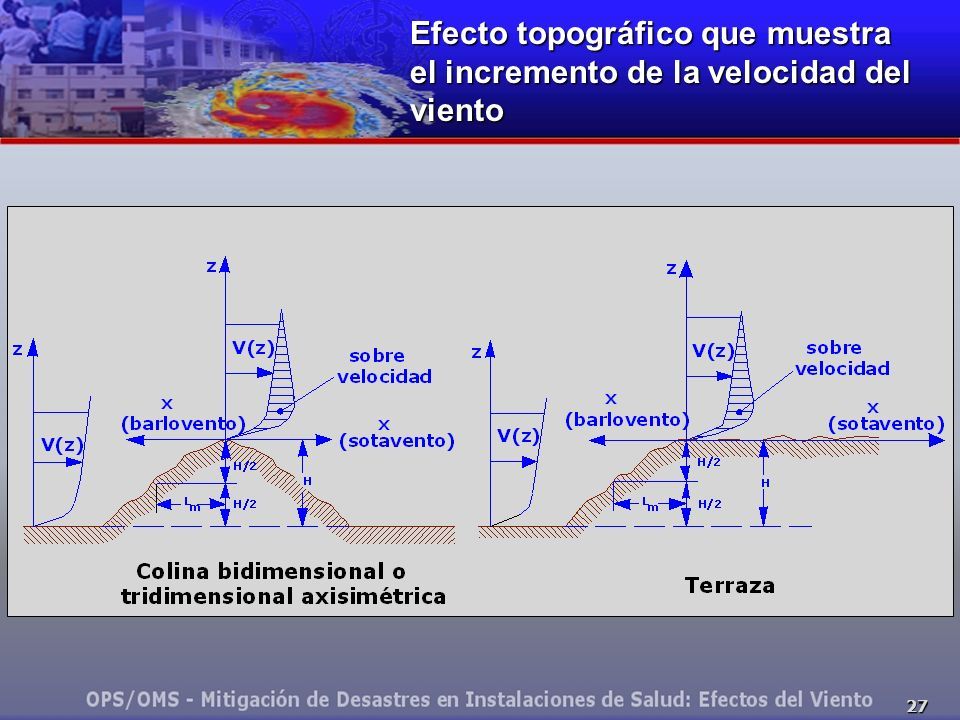

27 27 Efecto topográfico que muestra el incremento de la velocidad del viento

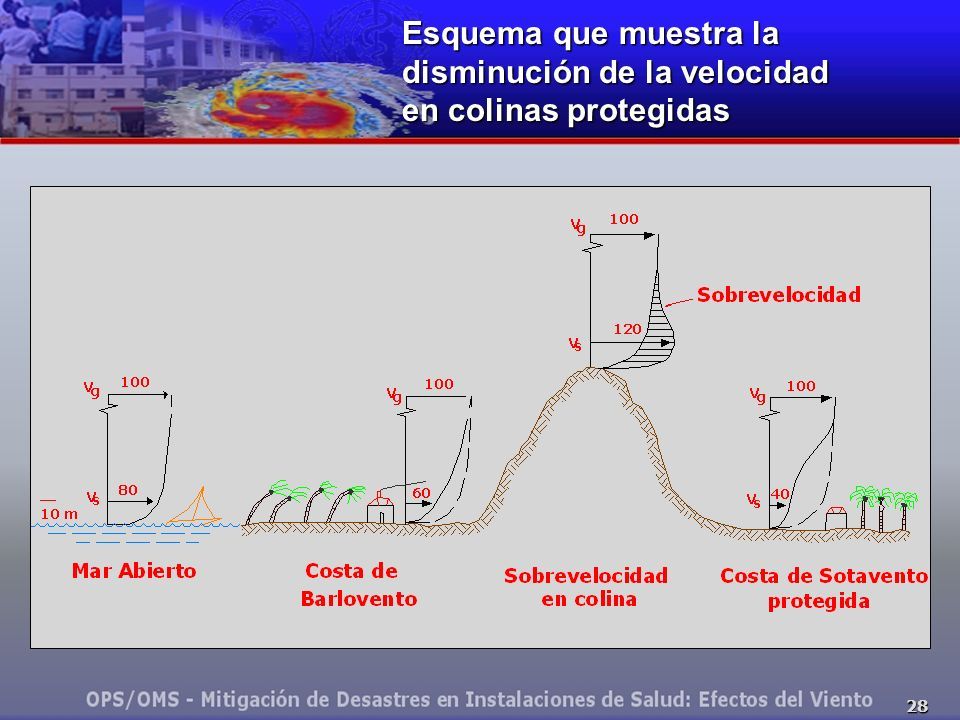

28 28 Esquema que muestra la disminución de la velocidad en colinas protegidas

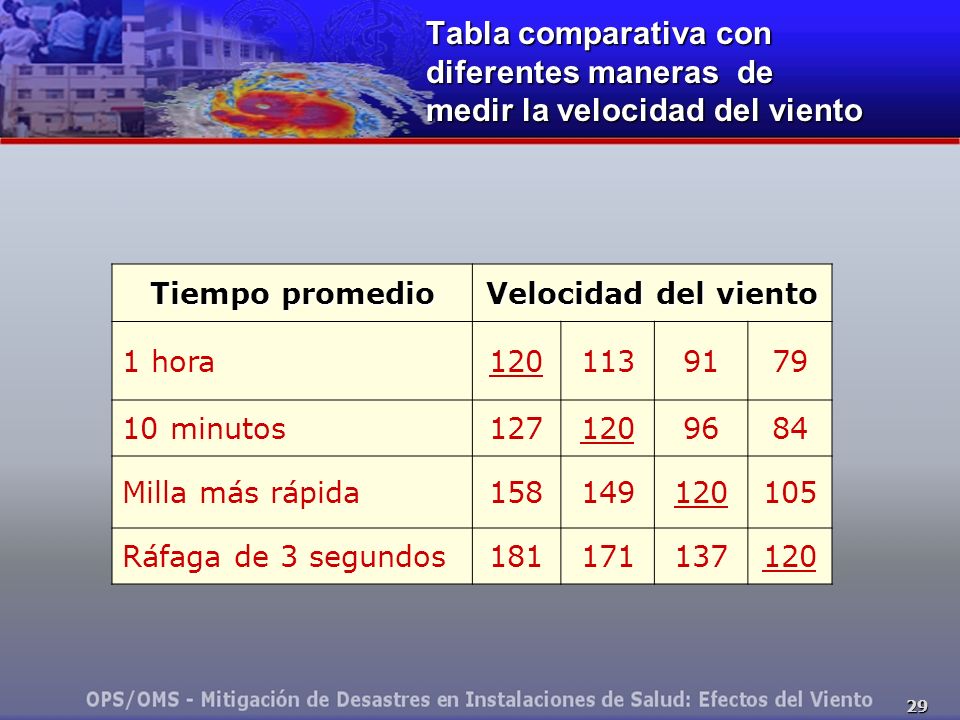

29 29 Tabla comparativa con diferentes maneras de medir la velocidad del viento Tiempo promedio Velocidad del viento 1 hora1201139179 10 minutos1271209684 Milla más rápida158149120105 Ráfaga de 3 segundos181171137120

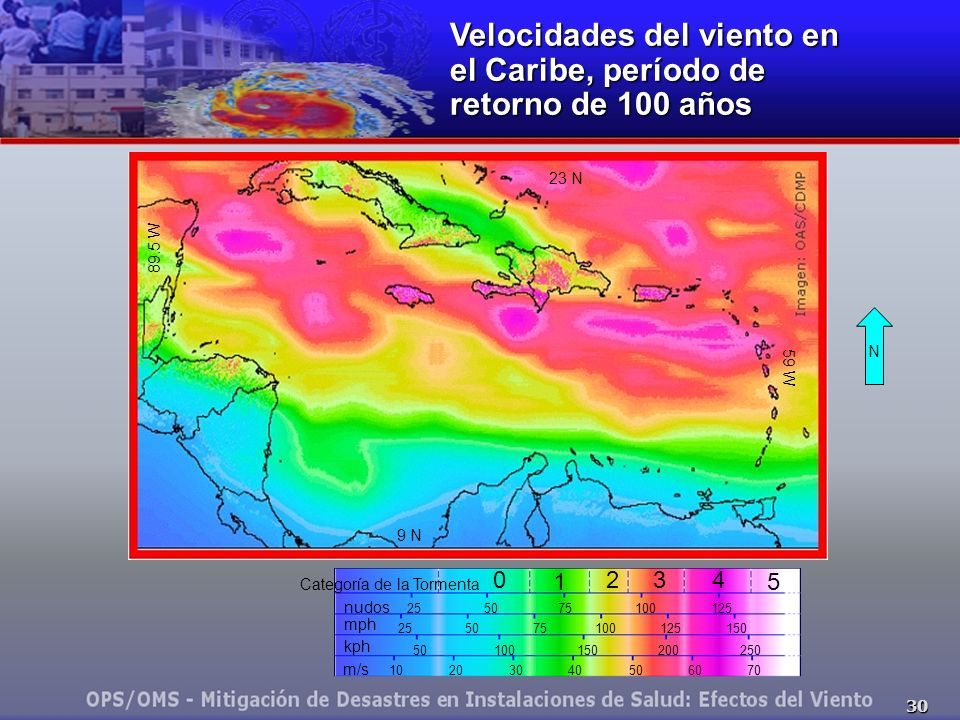

30 30 Velocidades del viento en el Caribe, período de retorno de 100 años N 0 1 234 5 nudos mph kph m/s Categoría de la Tormenta 255075100125 2550 75 100 125 150 50100150200250 10 20 304050 6070 9 N 89.5 W 23 N 59 W

31 31 presión básica modificada – ASCE-7 Presión básica en ASCE-7 modificada por varios factores locales

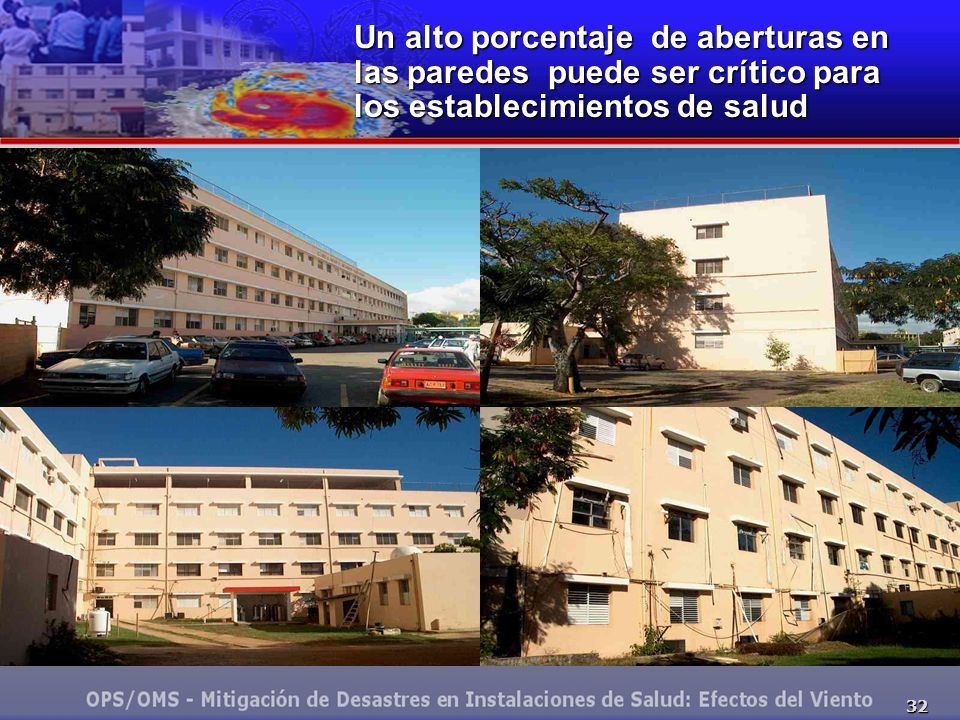

32 32 Un alto porcentaje de aberturas en las paredes puede ser crítico para los establecimientos de salud

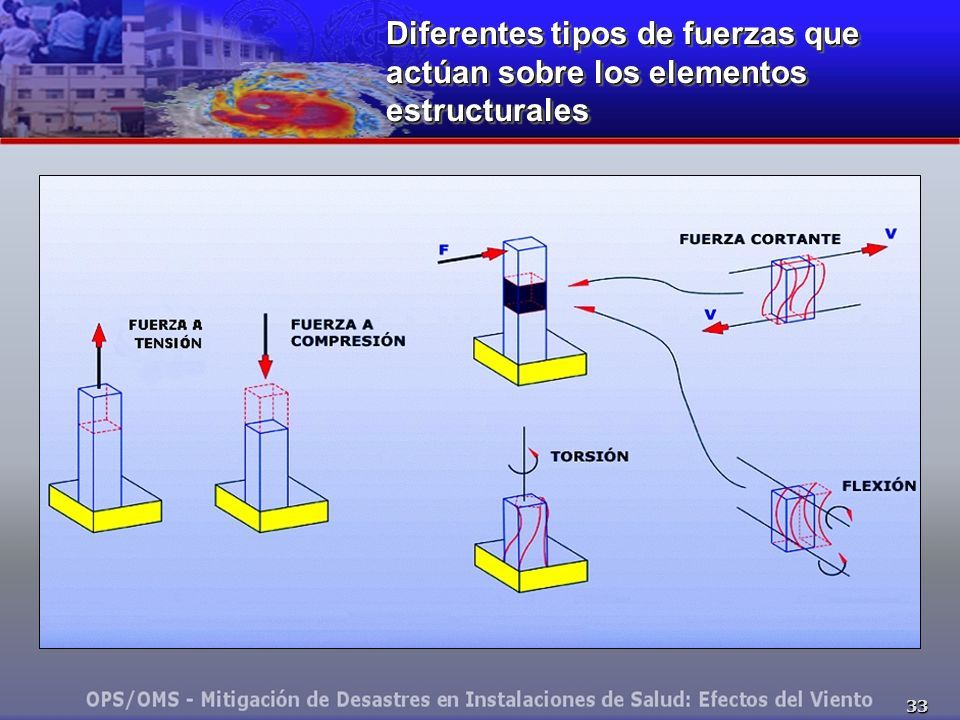

33 33 Diferentes tipos de fuerzas que actúan sobre los elementos estructurales

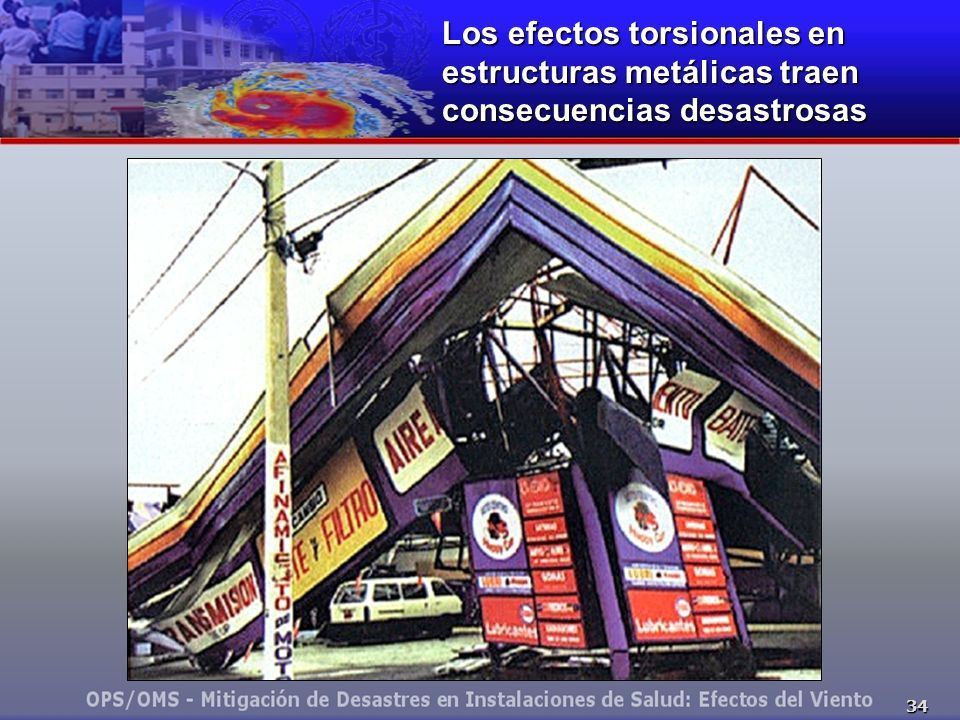

34 34 Los efectos torsionales en estructuras metálicas traen consecuencias desastrosas

35 35 Presión de diseño en sistemas primarios (estructurales) Sistemas Primarios Rígidos Sistemas Primarios Flexibles p = q GC p - q h (GC pi ) p = qG f C p - q h (GC pi )

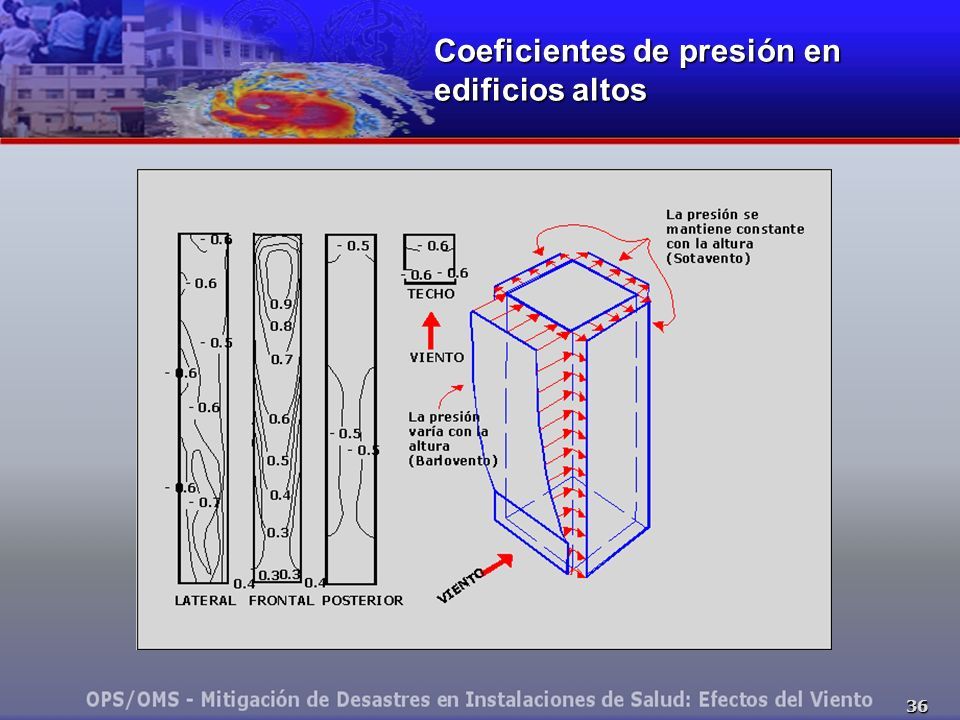

36 36 Coeficientes de presión en edificios altos

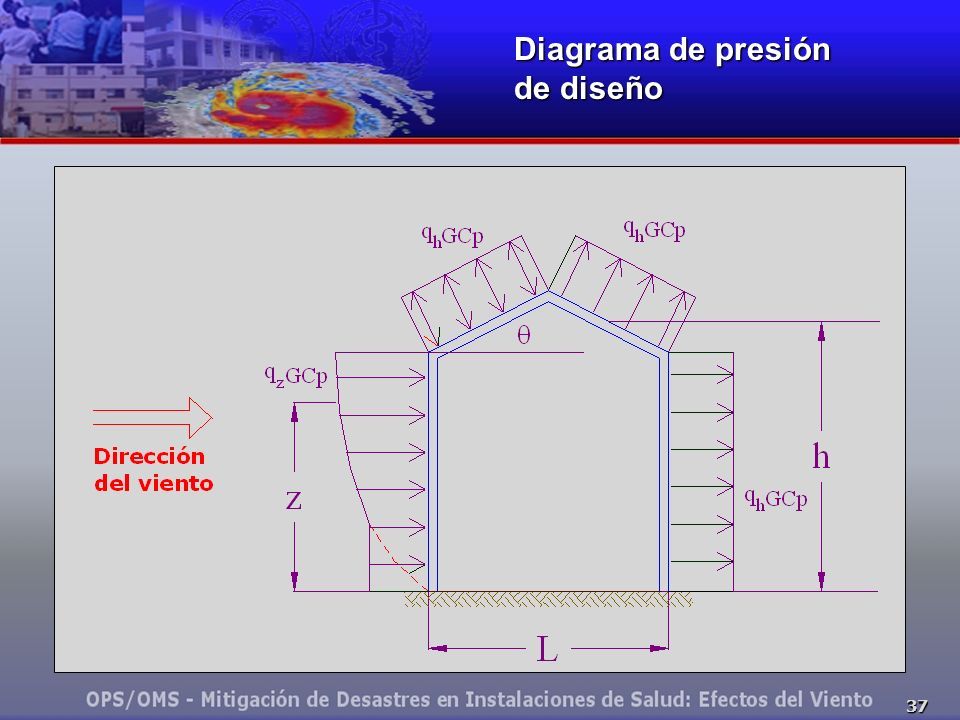

37 37 Diagrama de presión de diseño

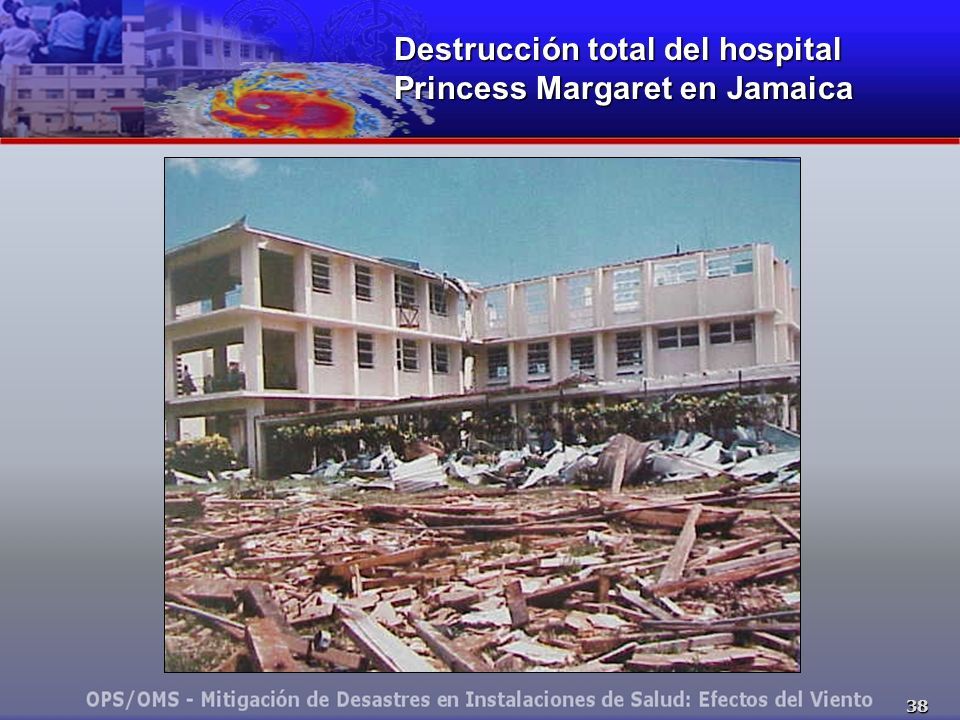

38 38 Destrucción total del hospital Princess Margaret en Jamaica

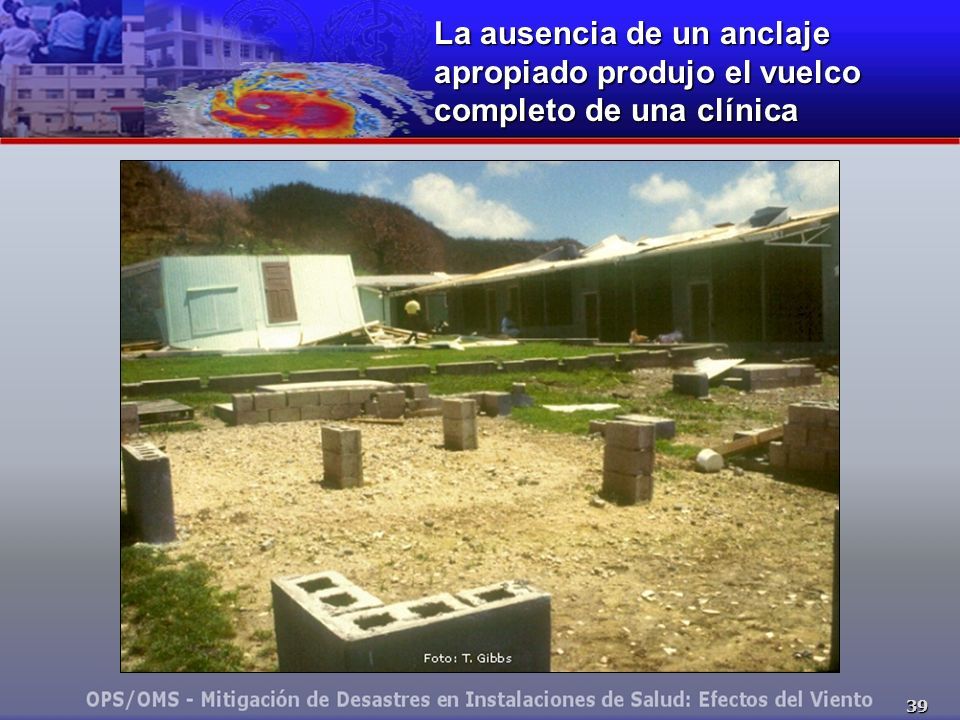

39 39 La ausencia de un anclaje apropiado produjo el vuelco completo de una clínica

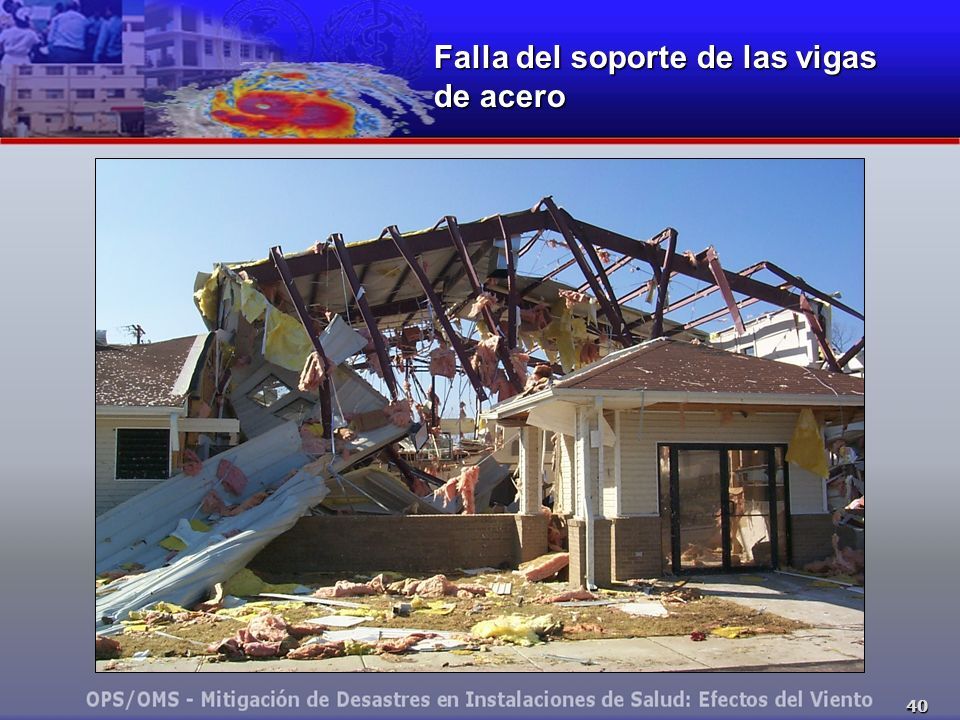

40 40 Falla del soporte de las vigas de acero

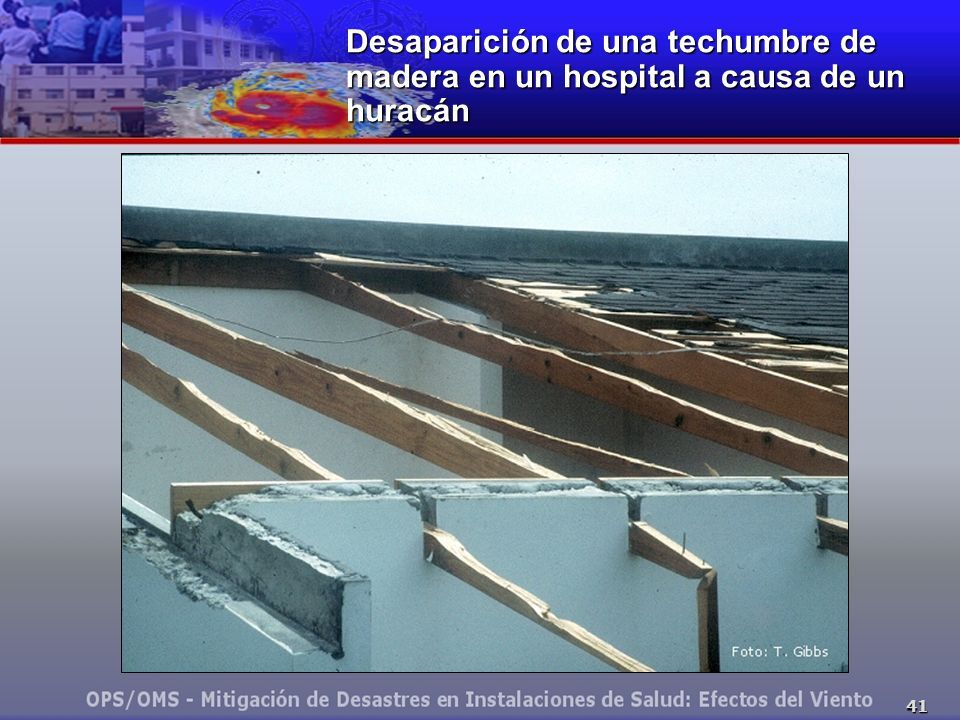

41 41 Desaparición de una techumbre de madera en un hospital a causa de un huracán

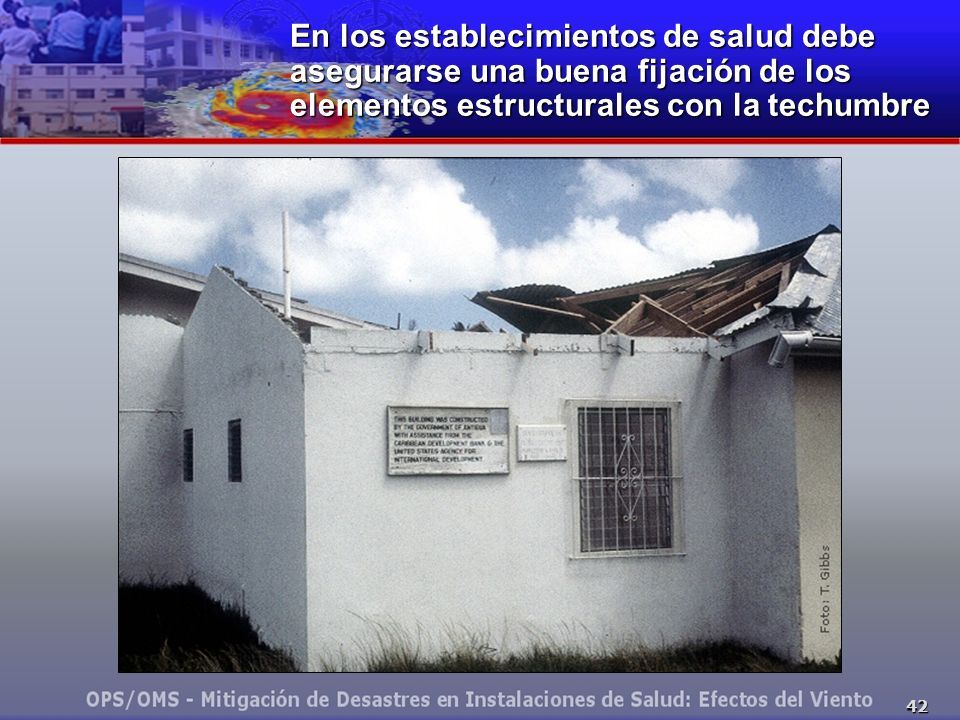

42 42 En los establecimientos de salud debe asegurarse una buena fijación de los elementos estructurales con la techumbre

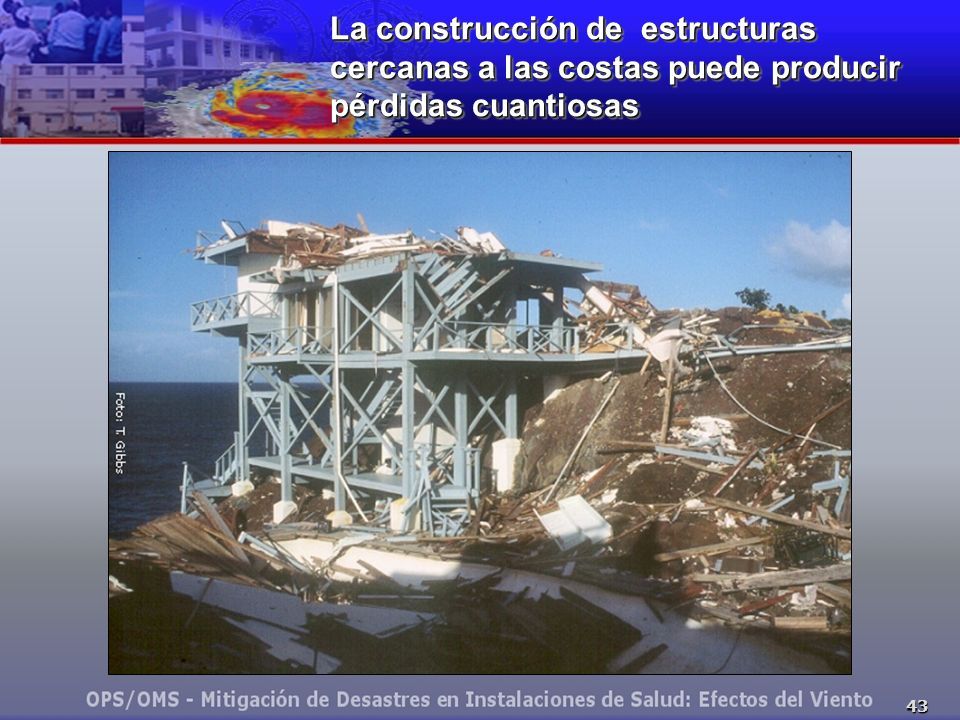

43 43 La construcción de estructuras cercanas a las costas puede producir pérdidas cuantiosas

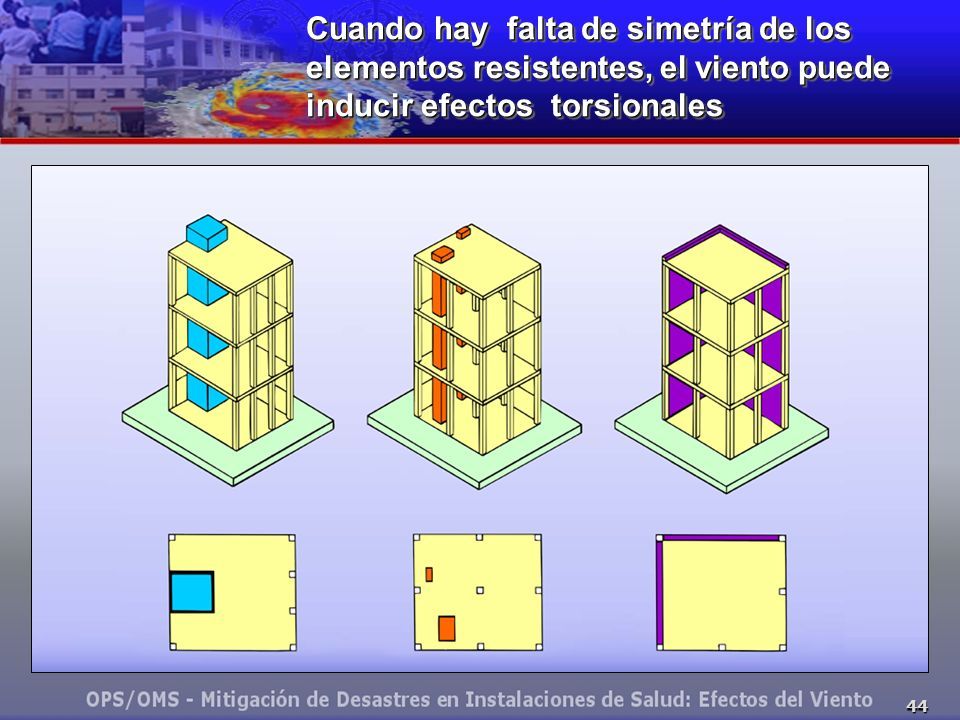

44 44 Cuando hay falta de simetría de los elementos resistentes, el viento puede inducir efectos torsionales

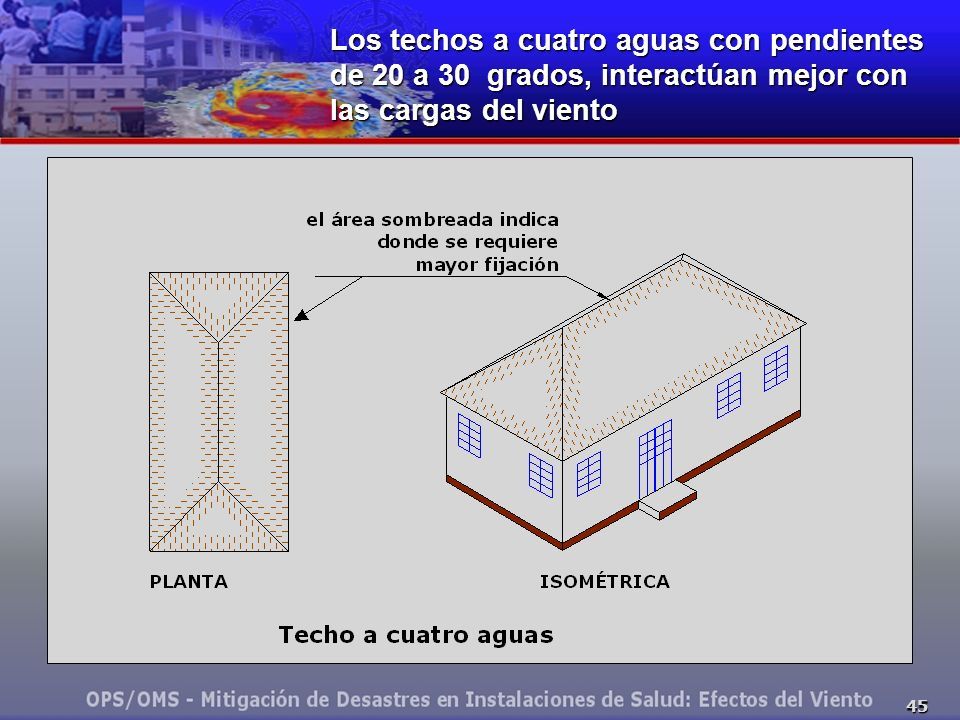

45 45 Los techos a cuatro aguas con pendientes de 20 a 30 grados, interactúan mejor con las cargas del viento

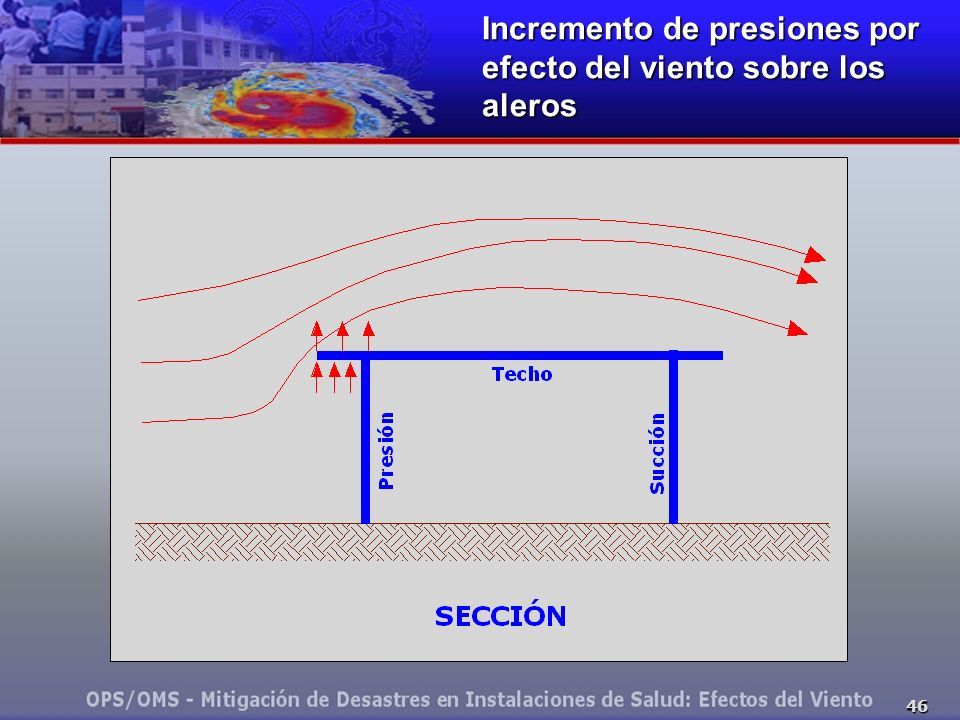

46 46 Incremento de presiones por efecto del viento sobre los aleros

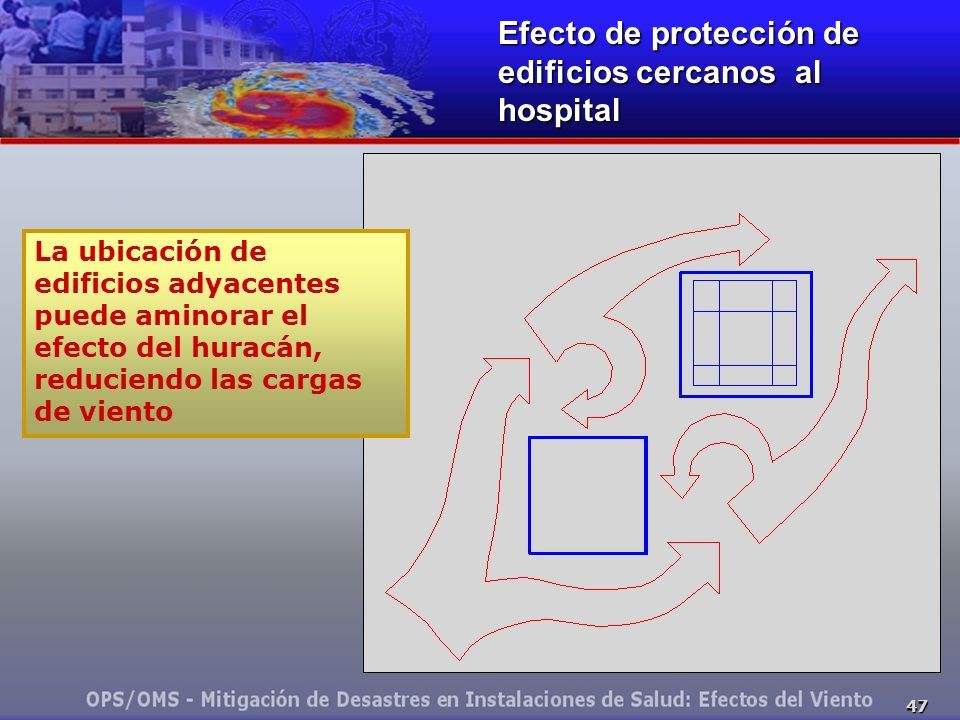

47 47 Efecto de protección de edificios cercanos al hospital La ubicación de edificios adyacentes puede aminorar el efecto del huracán, reduciendo las cargas de viento

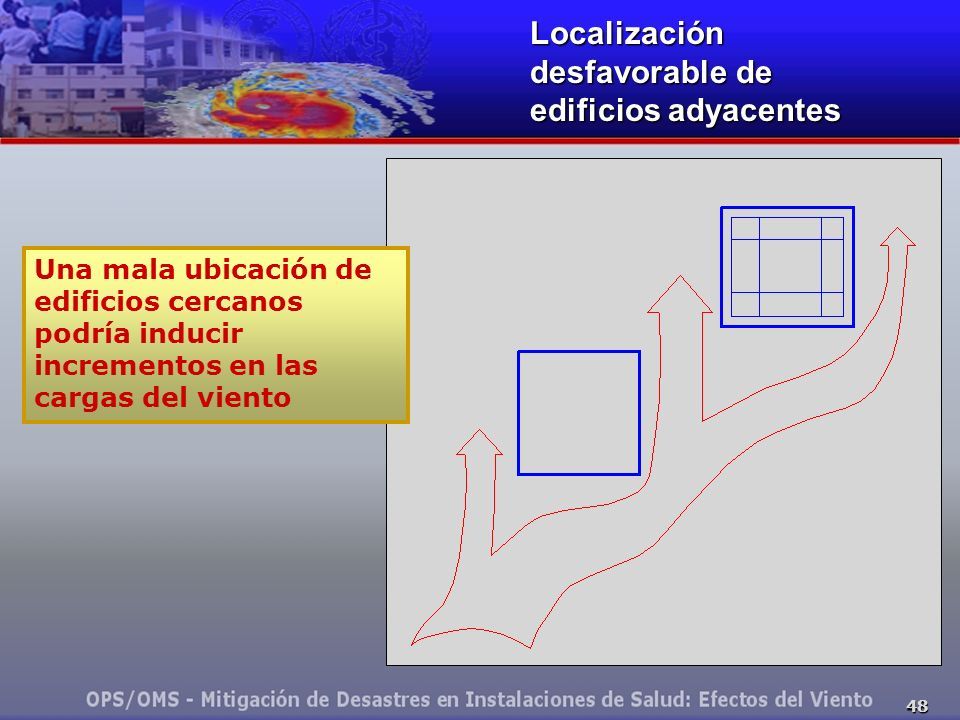

48 48 Localización desfavorable de edificios adyacentes Una mala ubicación de edificios cercanos podría inducir incrementos en las cargas del viento

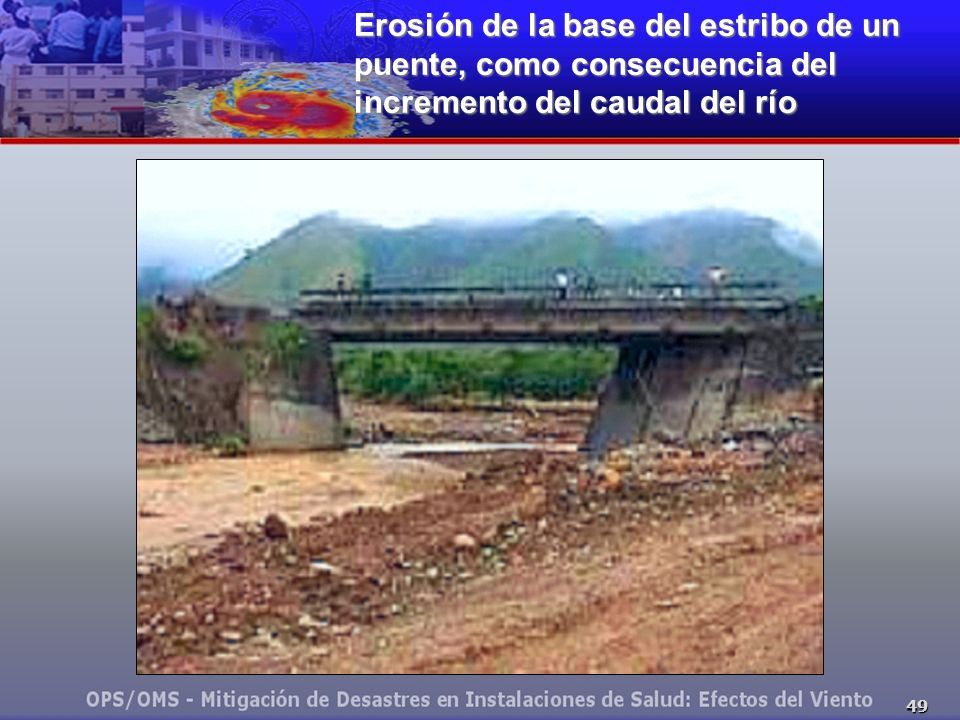

49 49 Erosión de la base del estribo de un puente, como consecuencia del incremento del caudal del río

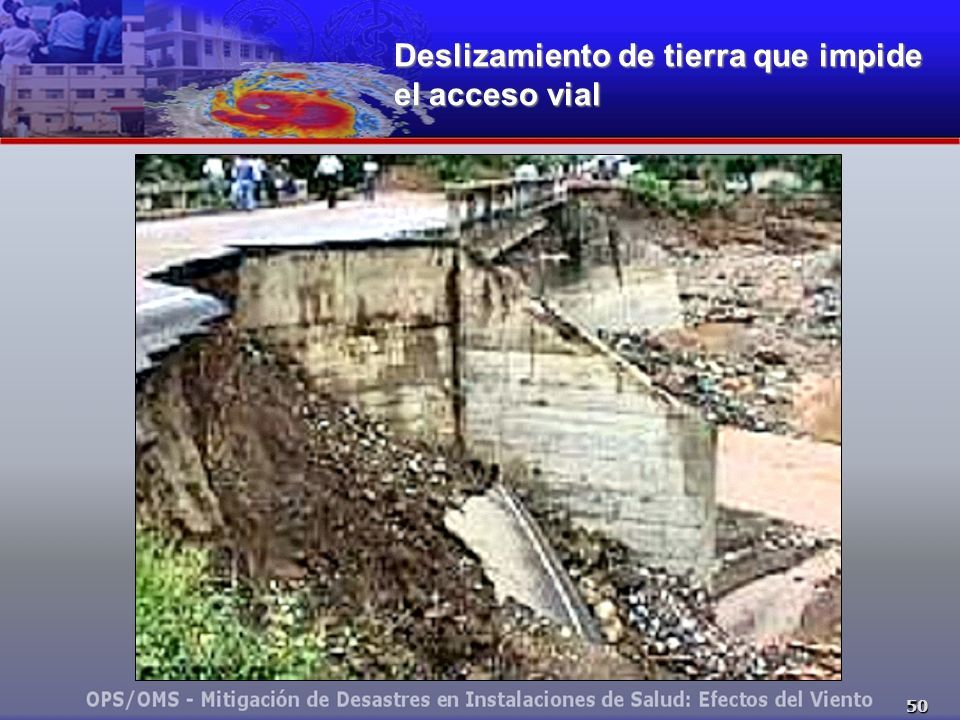

50 50 Deslizamiento de tierra que impide el acceso vial

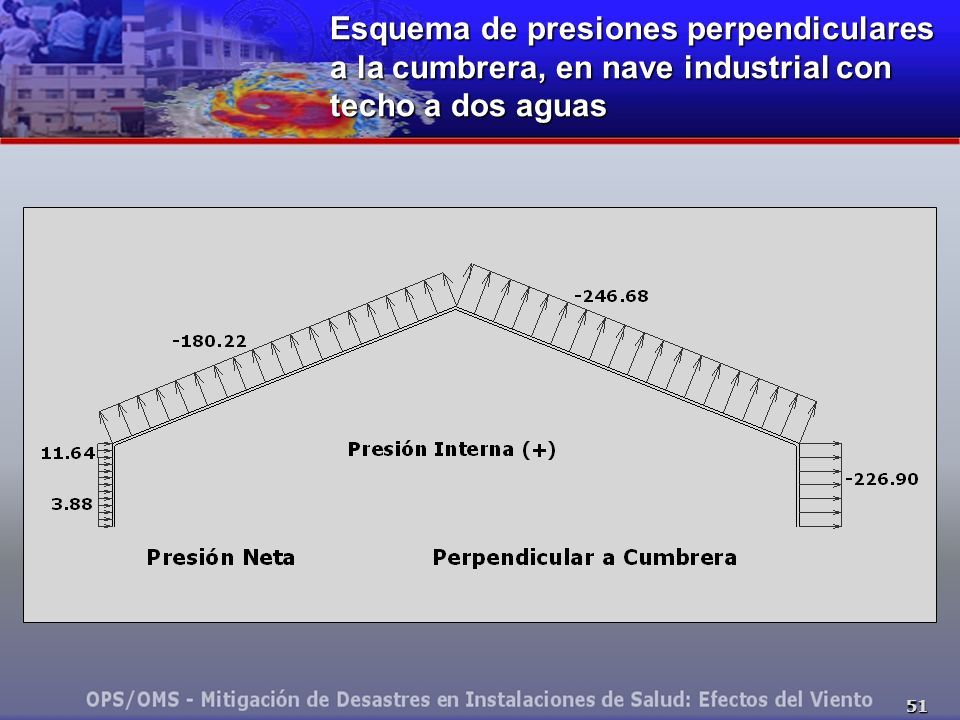

51 51 Esquema de presiones perpendiculares a la cumbrera, en nave industrial con techo a dos aguas

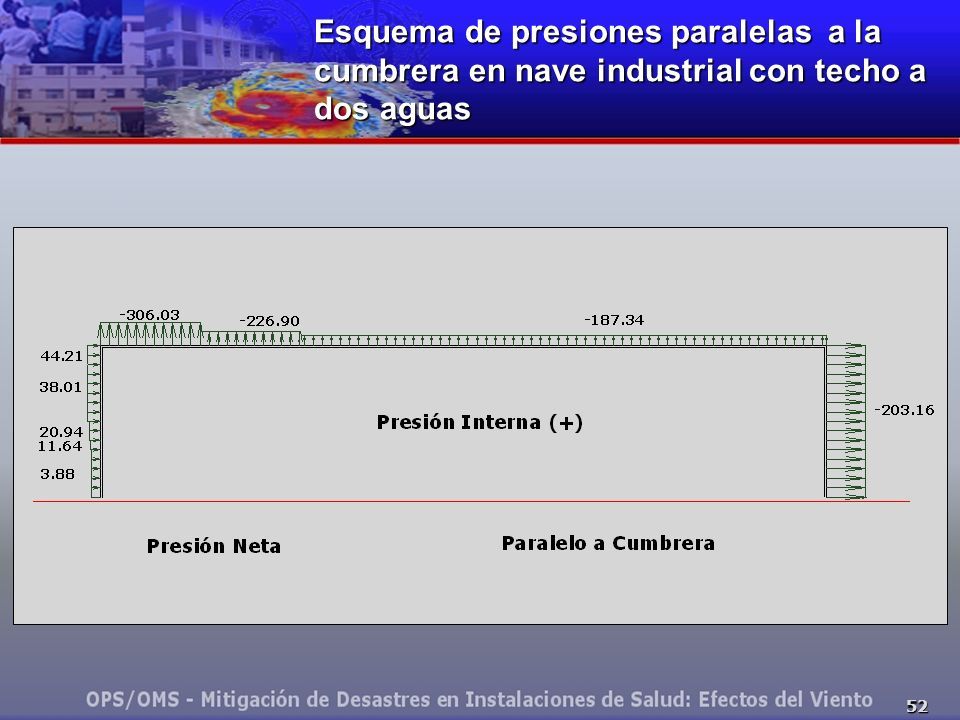

52 52 Esquema de presiones paralelas a la cumbrera en nave industrial con techo a dos aguas

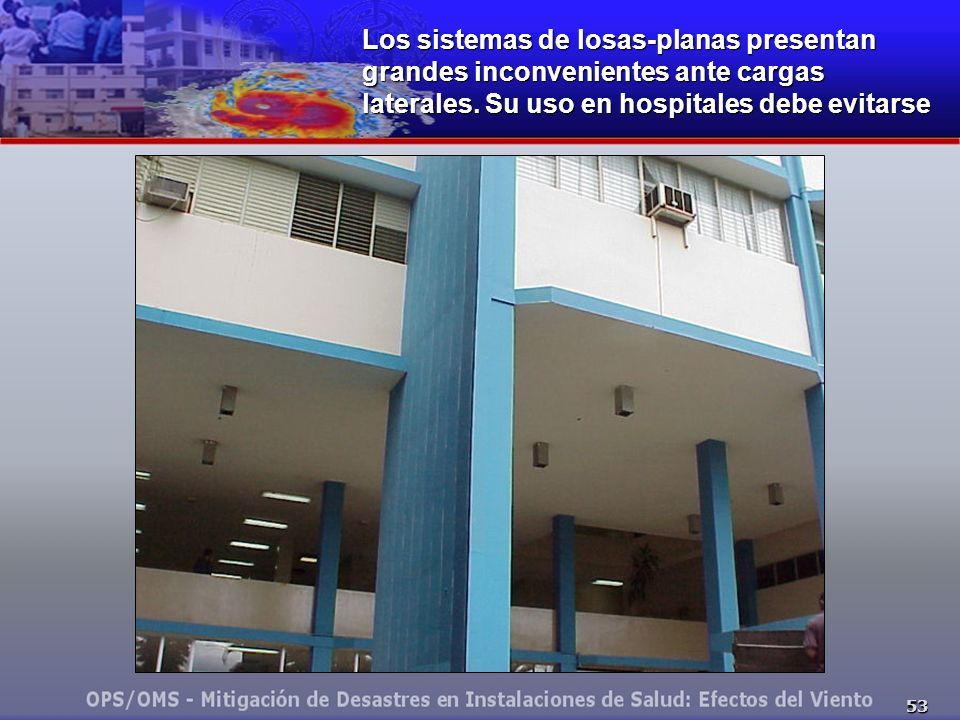

53 53 Los sistemas de losas-planas presentan grandes inconvenientes ante cargas laterales. Su uso en hospitales debe evitarse

54 54 Ruta continua de transferencia de carga de viento en naves a dos aguas

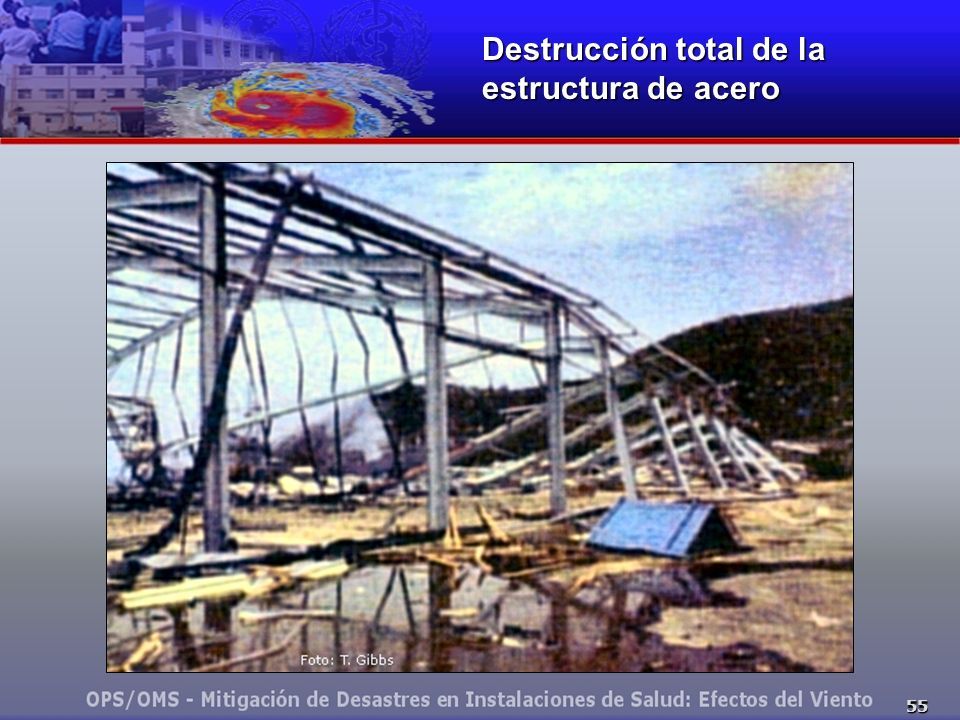

55 55 Destrucción total de la estructura de acero

56 56 Fundamentos para el diseño de hospitales contra huracanes La estructura deberá ser concebida, diseñada y construida de manera tal que:  resista sin daño alguno, los vientos del huracán de diseño.  resista, con daños menores y fácilmente reparables, los vientos de los huracanes mayores al de diseño.

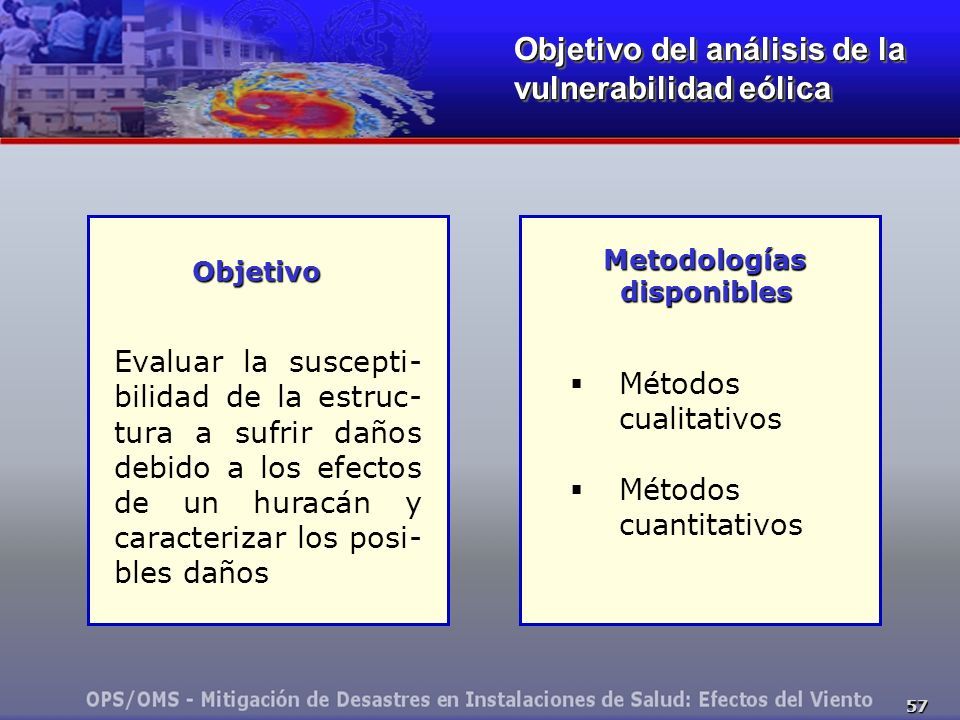

57 57 Objetivo del análisis de la vulnerabilidad eólica Metodologías disponibles  Métodos cualitativos  Métodos cuantitativos Evaluar la suscepti- bilidad de la estruc- tura a sufrir daños debido a los efectos de un huracán y caracterizar los posi- bles daños Objetivo Objetivo

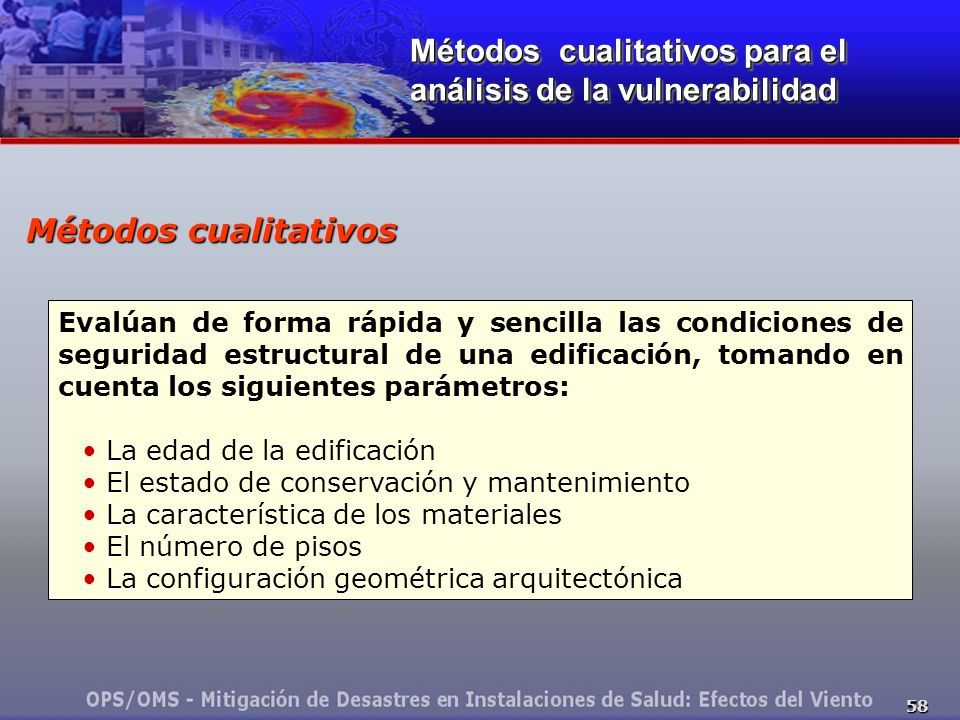

58 58 Métodos cualitativos Evalúan de forma rápida y sencilla las condiciones de seguridad estructural de una edificación, tomando en cuenta los siguientes parámetros: La edad de la edificación El estado de conservación y mantenimiento La característica de los materiales El número de pisos La configuración geométrica arquitectónica Métodos cualitativos para el análisis de la vulnerabilidad

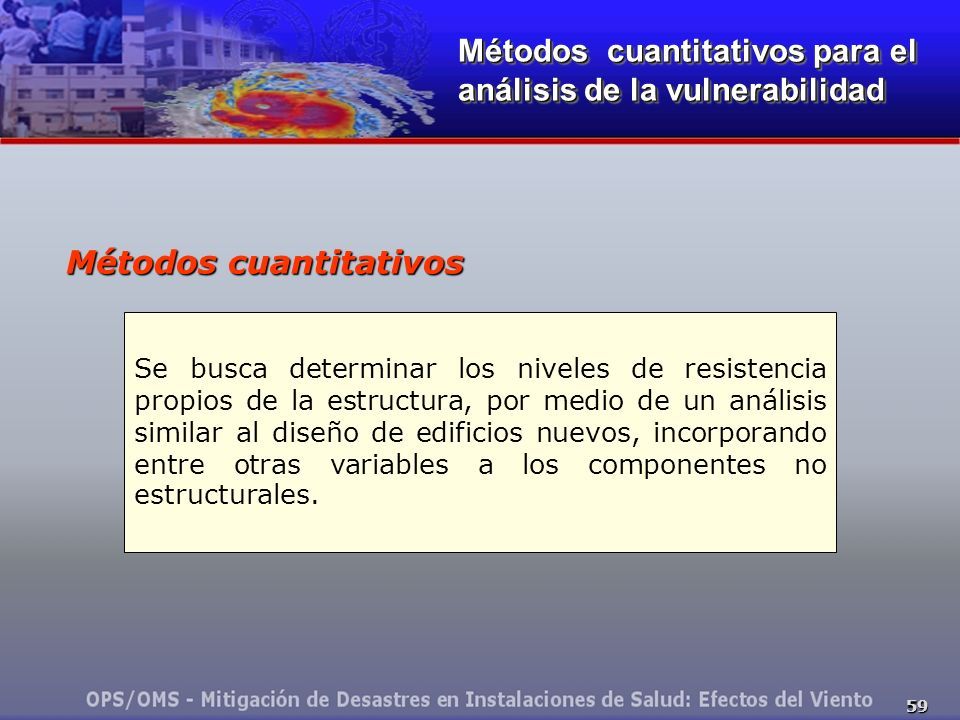

59 59 Métodos cuantitativos Se busca determinar los niveles de resistencia propios de la estructura, por medio de un análisis similar al diseño de edificios nuevos, incorporando entre otras variables a los componentes no estructurales. Métodos cuantitativos para el análisis de la vulnerabilidad

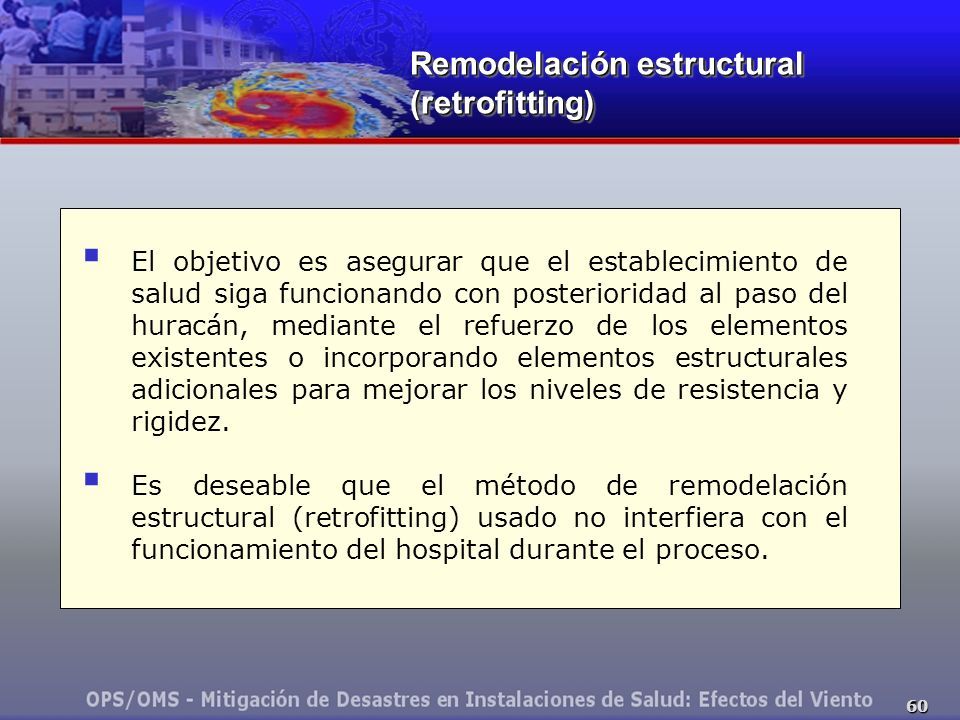

60 60  El objetivo es asegurar que el establecimiento de salud siga funcionando con posterioridad al paso del huracán, mediante el refuerzo de los elementos existentes o incorporando elementos estructurales adicionales para mejorar los niveles de resistencia y rigidez.  Es deseable que el método de remodelación estructural (retrofitting) usado no interfiera con el funcionamiento del hospital durante el proceso. Remodelación estructural (retrofitting)

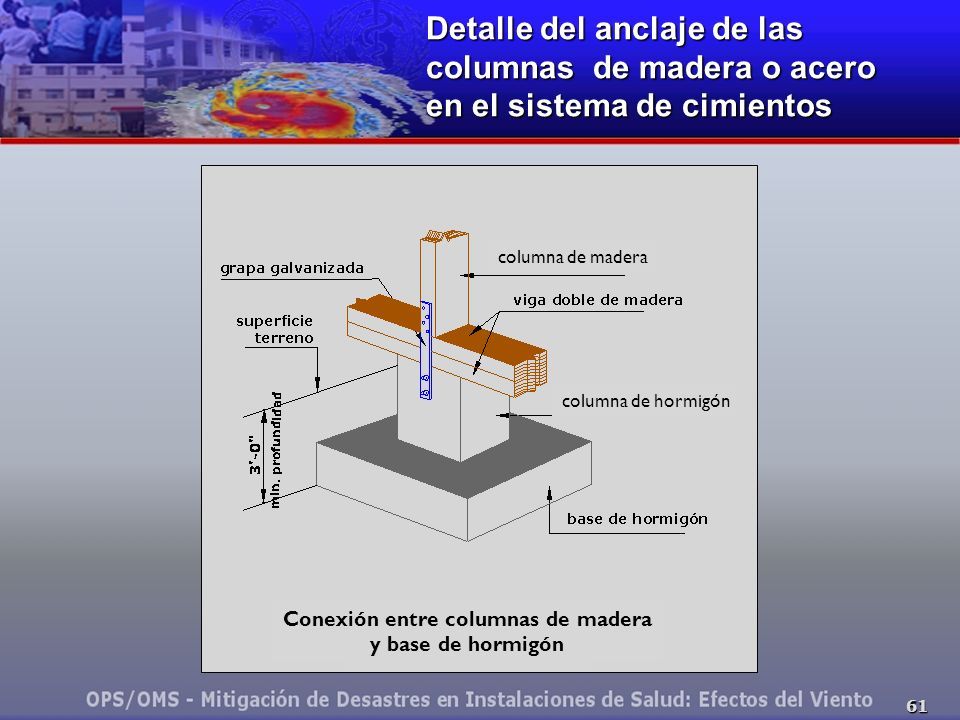

61 61 Detalle del anclaje de las columnas de madera o acero en el sistema de cimientos columna de madera columna de hormigón Conexión entre columnas de madera y base de hormigón

62 62 Detalle de conexión de una columna y una viga en tope, mediante conectores galvanizados columna Conexión de columna y viga en tope

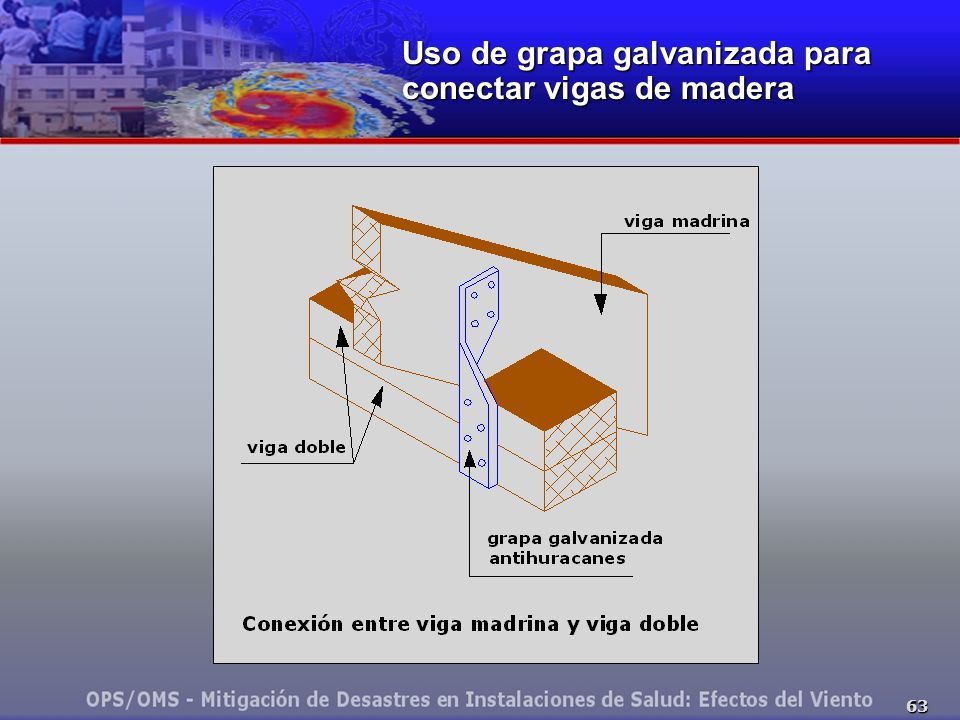

63 63 Uso de grapa galvanizada para conectar vigas de madera

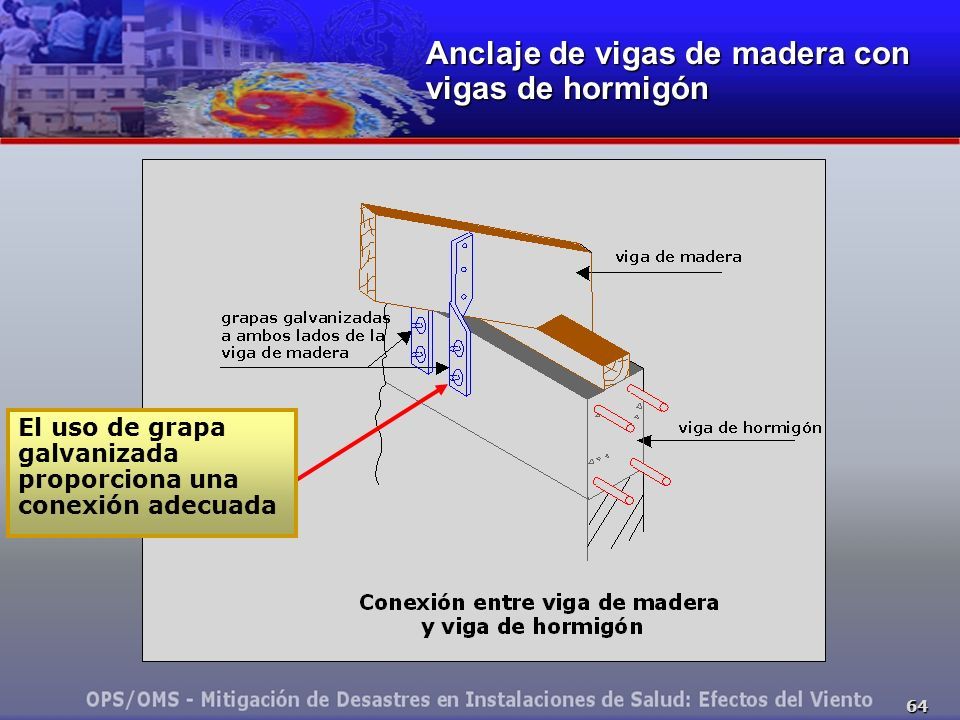

64 64 Anclaje de vigas de madera con vigas de hormigón El uso de grapa galvanizada proporciona una conexión adecuada

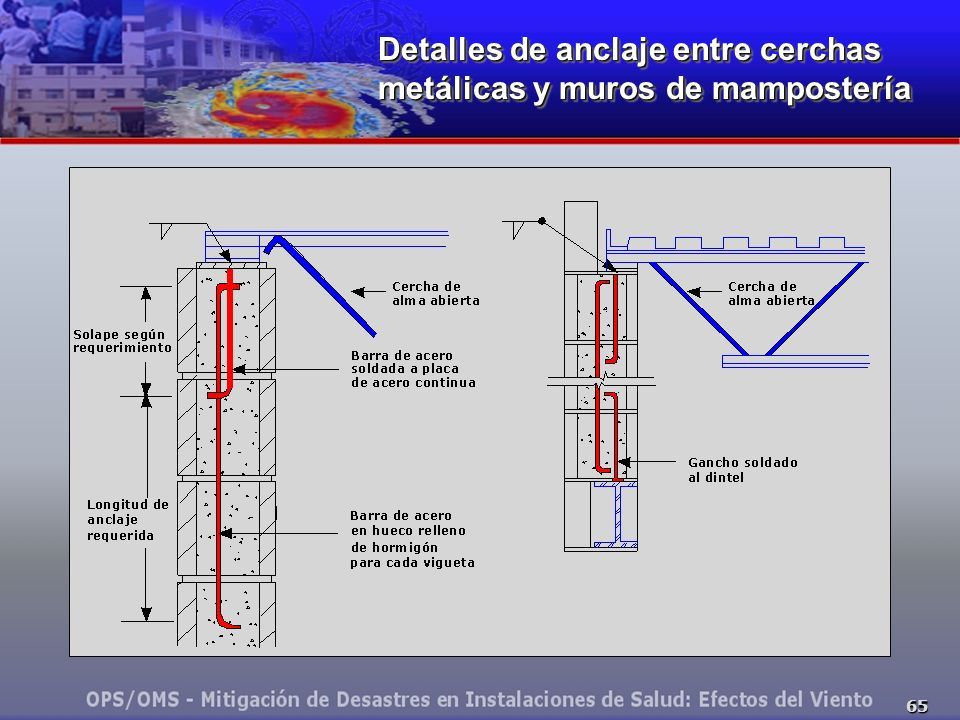

65 65 Detalles de anclaje entre cerchas metálicas y muros de mampostería

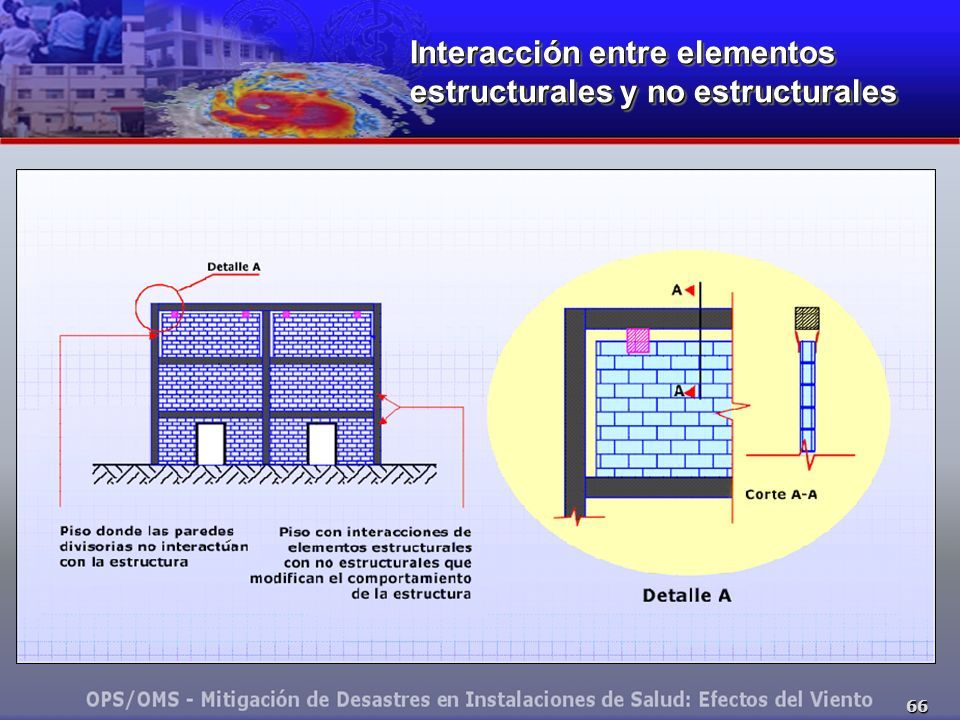

66 66 Interacción entre elementos estructurales y no estructurales Interacción entre elementos estructurales y no estructurales

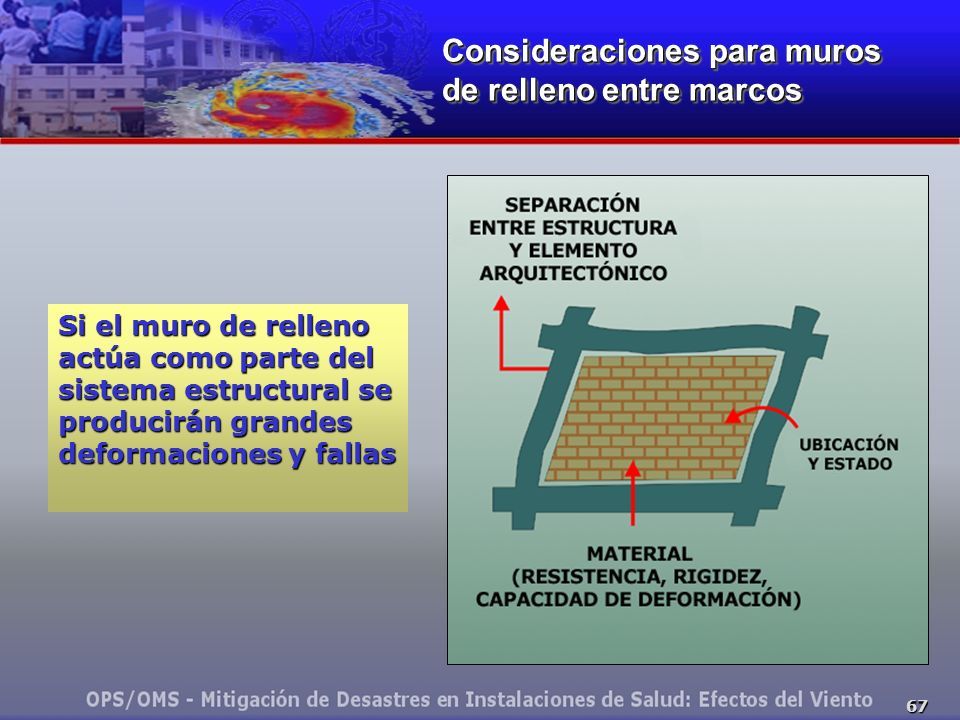

67 67 Consideraciones para muros de relleno entre marcos Si el muro de relleno actúa como parte del sistema estructural se producirán grandes deformaciones y fallas

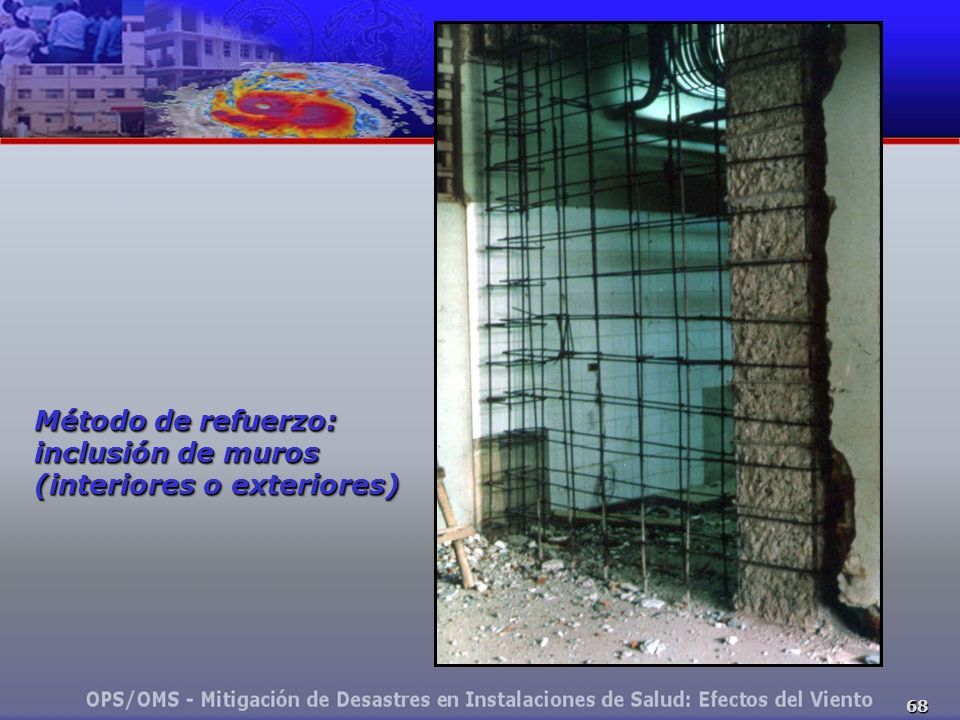

68 68 Método de refuerzo: inclusión de muros (interiores o exteriores)

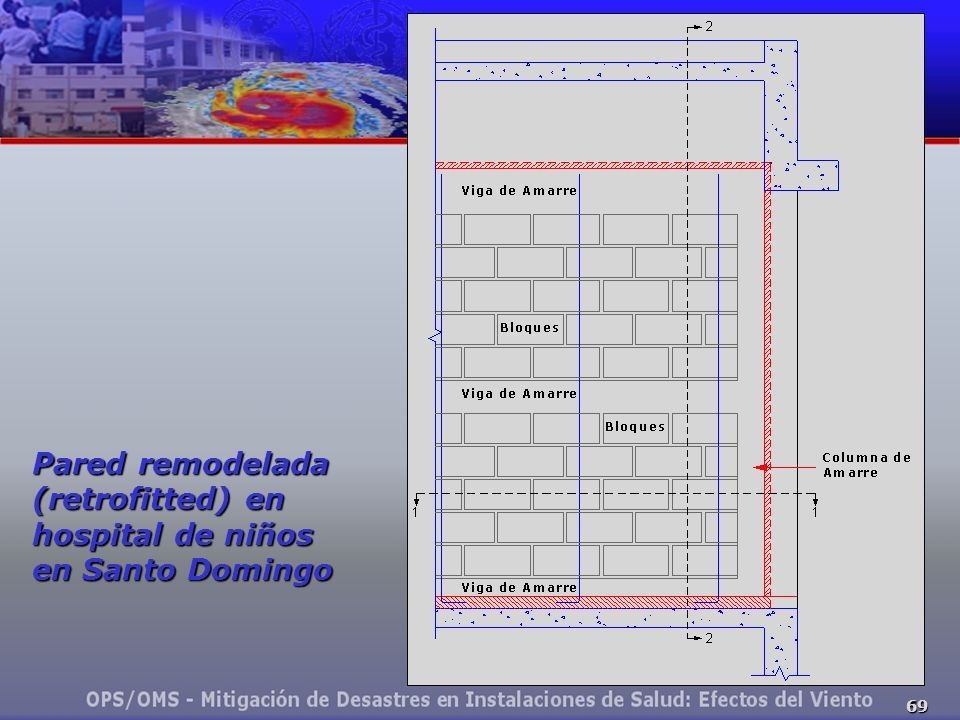

69 69 Pared remodelada (retrofitted) en hospital de niños en Santo Domingo

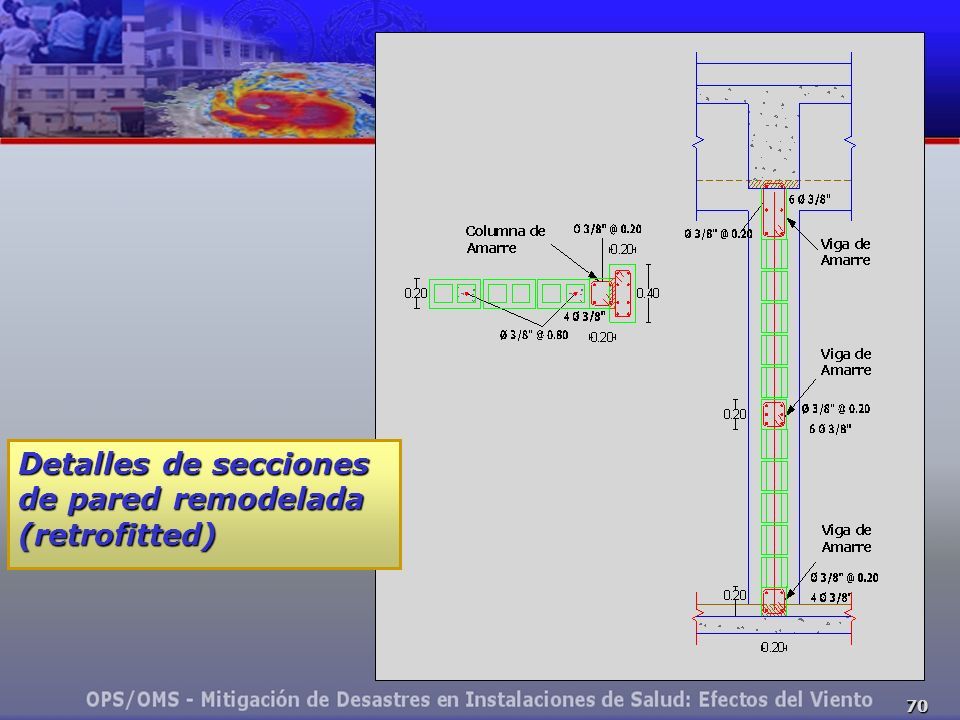

70 70 Detalles de secciones de pared remodelada (retrofitted)

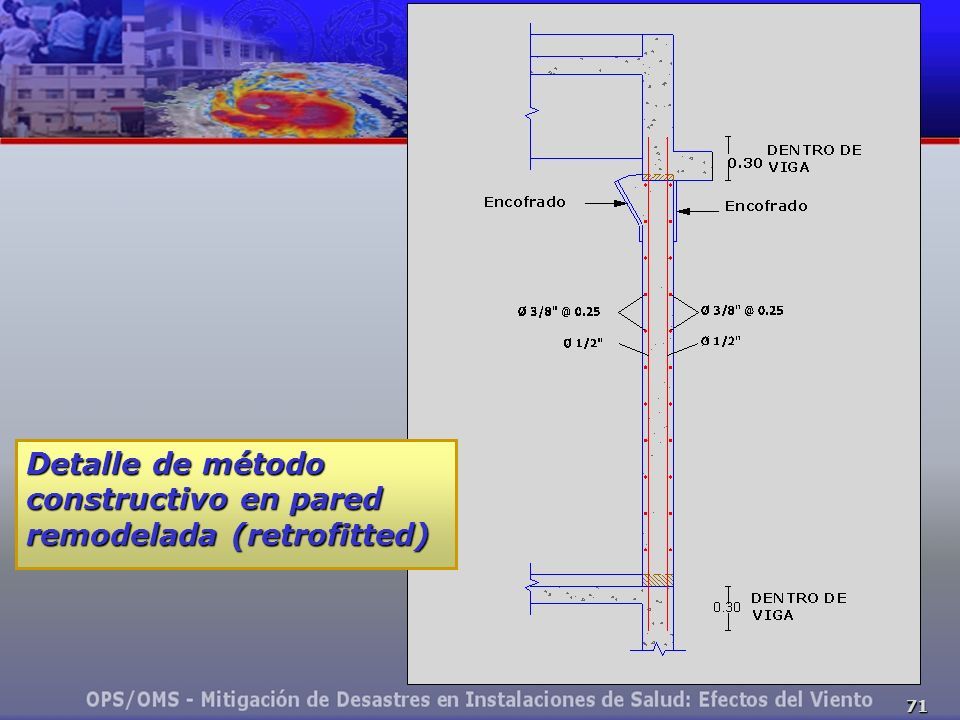

71 71 Detalle de método constructivo en pared remodelada (retrofitted)

72 72 Vista frontal de pared remodelada estructuralmente (retrofitted)

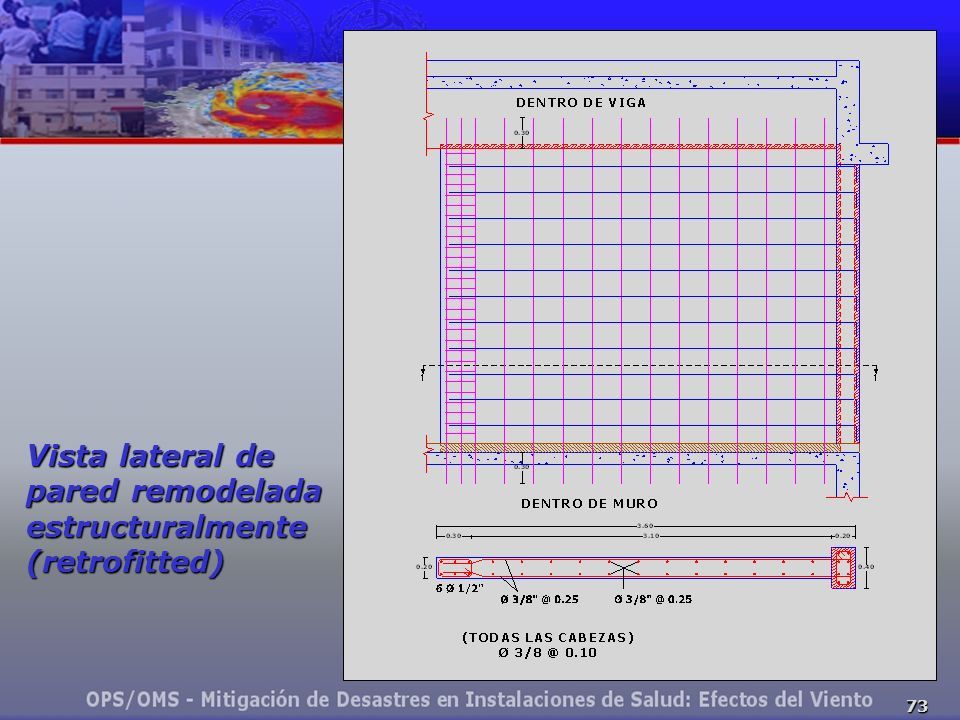

73 73 Vista lateral de pared remodelada estructuralmente (retrofitted)

74 Organización Panamericana de la Salud – 2005 La realización de este material ha sido posible gracias al apoyo financiero del Programa para la Preparación de Desastres de la Oficina de Ayuda Humanitaria ECHO (DIPECHO-III) Preparado por: Grupo de Estabilidad Estructural (Ge 2 ) / INTEC Ave Los Próceres, Galá. Apdo 349-2 Santo Domingo, República Dominicana www.intec.edu.do Área de Preparativos para Situaciones de Emergencia y Socorro en Casos de Desastre
