ESPECTROSCOPIA DE ABSORCION ATOMICA LOS PRINCIPIOS BASICOS DE ABSORCION ATOMICA PUEDEN EXPRESARSE EN TRES GRANDES CONCEPTOS : TODOS LOS ATOMOS PUEDEN.

Presentación del tema: "ESPECTROSCOPIA DE ABSORCION ATOMICA LOS PRINCIPIOS BASICOS DE ABSORCION ATOMICA PUEDEN EXPRESARSE EN TRES GRANDES CONCEPTOS : TODOS LOS ATOMOS PUEDEN."— Transcripción de la presentación:

1

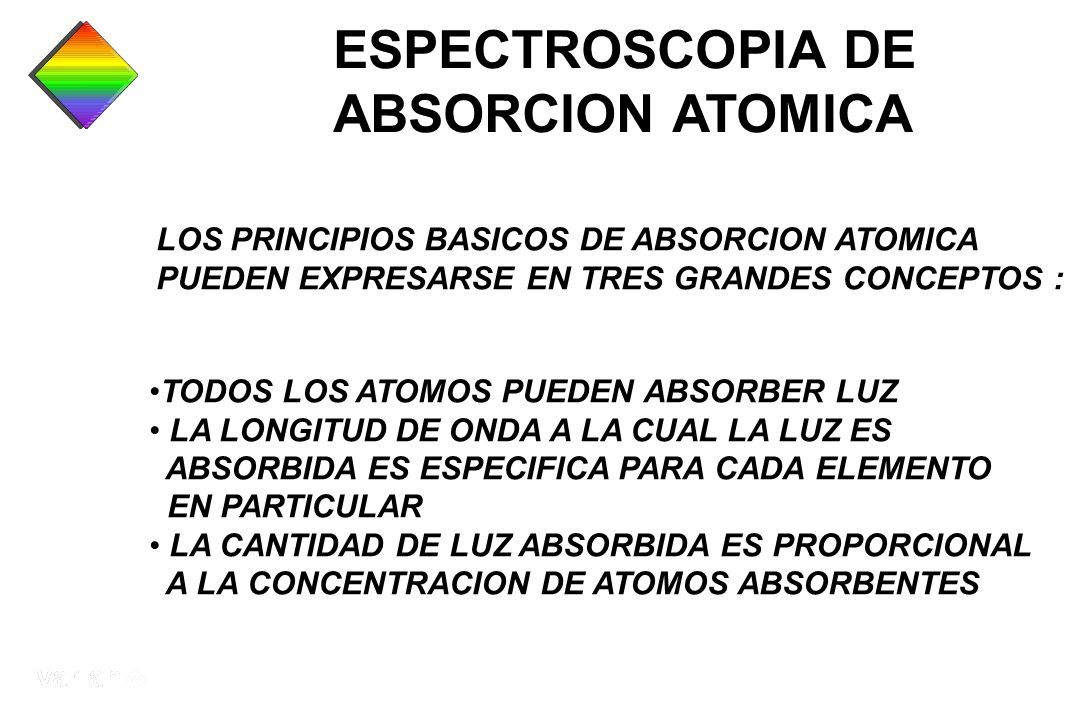

2 ESPECTROSCOPIA DE ABSORCION ATOMICA LOS PRINCIPIOS BASICOS DE ABSORCION ATOMICA PUEDEN EXPRESARSE EN TRES GRANDES CONCEPTOS : TODOS LOS ATOMOS PUEDEN ABSORBER LUZ LA LONGITUD DE ONDA A LA CUAL LA LUZ ES ABSORBIDA ES ESPECIFICA PARA CADA ELEMENTO EN PARTICULAR LA CANTIDAD DE LUZ ABSORBIDA ES PROPORCIONAL A LA CONCENTRACION DE ATOMOS ABSORBENTES

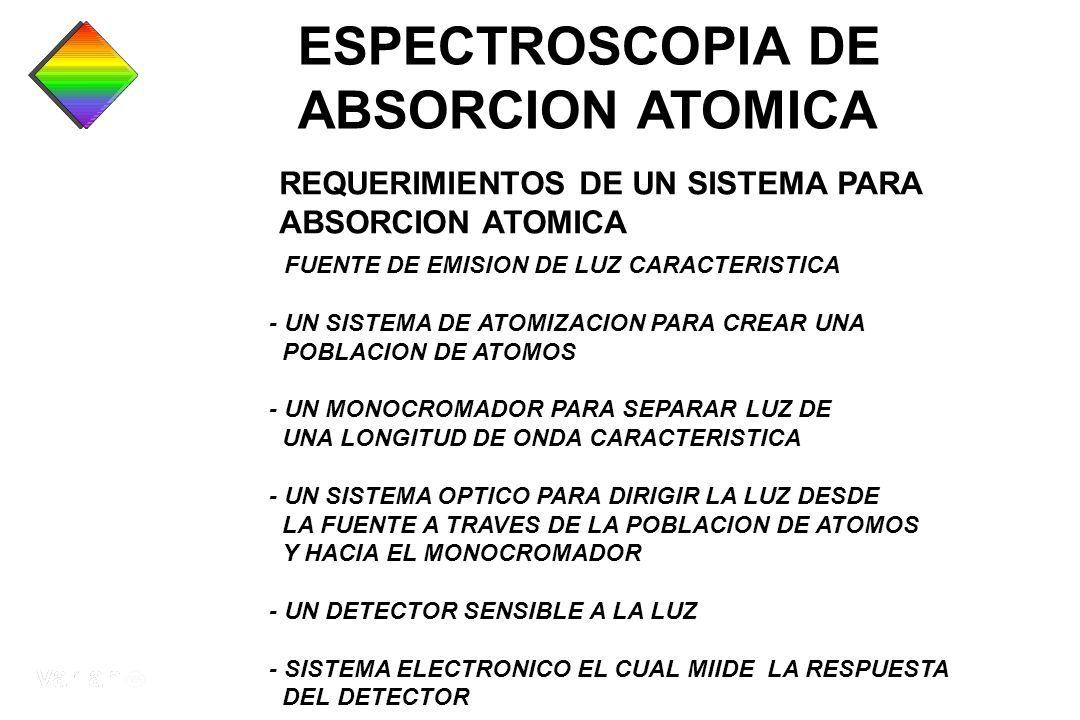

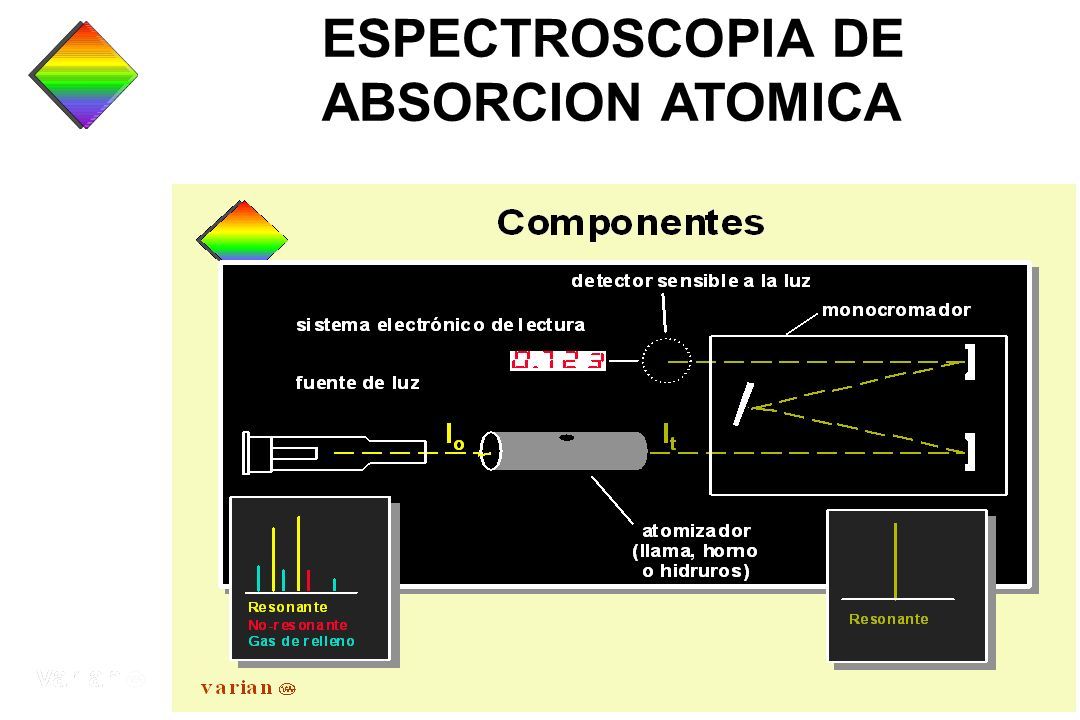

3 REQUERIMIENTOS DE UN SISTEMA PARA ABSORCION ATOMICA - FUENTE DE EMISION DE LUZ CARACTERISTICA - UN SISTEMA DE ATOMIZACION PARA CREAR UNA POBLACION DE ATOMOS - UN MONOCROMADOR PARA SEPARAR LUZ DE UNA LONGITUD DE ONDA CARACTERISTICA - UN SISTEMA OPTICO PARA DIRIGIR LA LUZ DESDE LA FUENTE A TRAVES DE LA POBLACION DE ATOMOS Y HACIA EL MONOCROMADOR - UN DETECTOR SENSIBLE A LA LUZ - SISTEMA ELECTRONICO EL CUAL MIIDE LA RESPUESTA DEL DETECTOR ESPECTROSCOPIA DE ABSORCION ATOMICA

4 ESPECTROSCOPIA DE ABSORCION ATOMICA

5 REQUERIMIENTOS ANALITICOS - CONVERTIR LA MUESTRA EN SOLUCION - UNA MUESTRA CON AUSENCIA DE ANALITO ( BLANCO ) - SOLUCIONES DE CALIBRACION - CONSTRUIR UNA CURVA DE CALIBRACION - ATOMIZACION DE LA MUESTRA ESPECTROSCOPIA DE ABSORCION ATOMICA

6 Teoría

7 Teoría

8 Teoría

9 Teoría

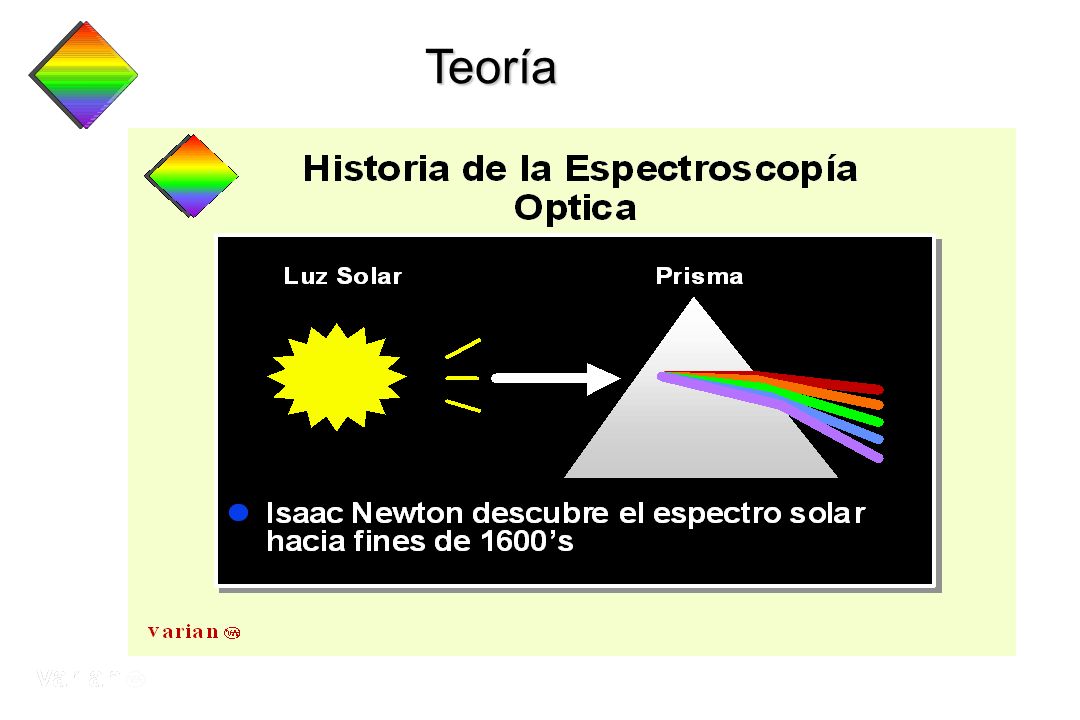

10 Teoría

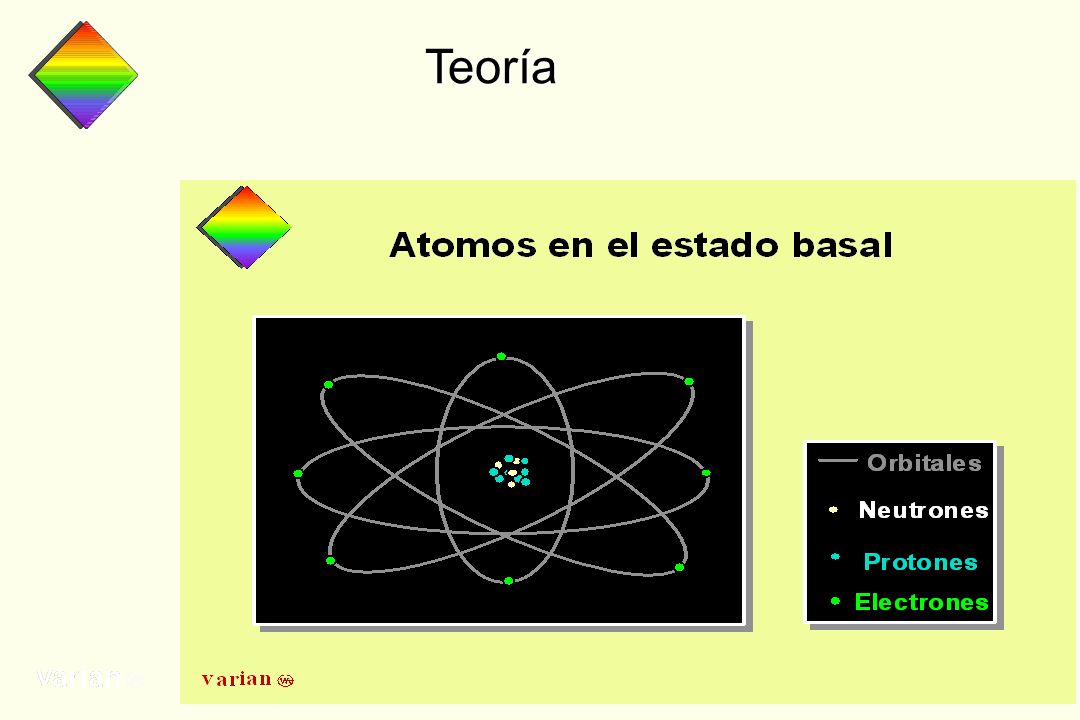

11 Teoría

12 Teoría

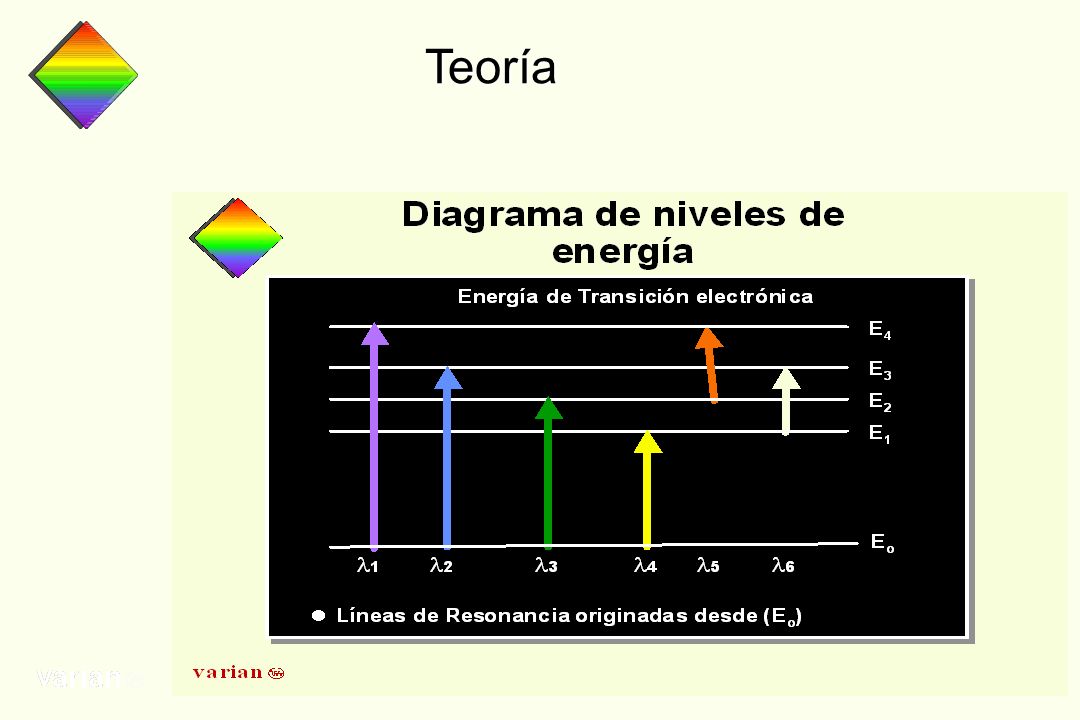

13 Teoría

14 Teoría

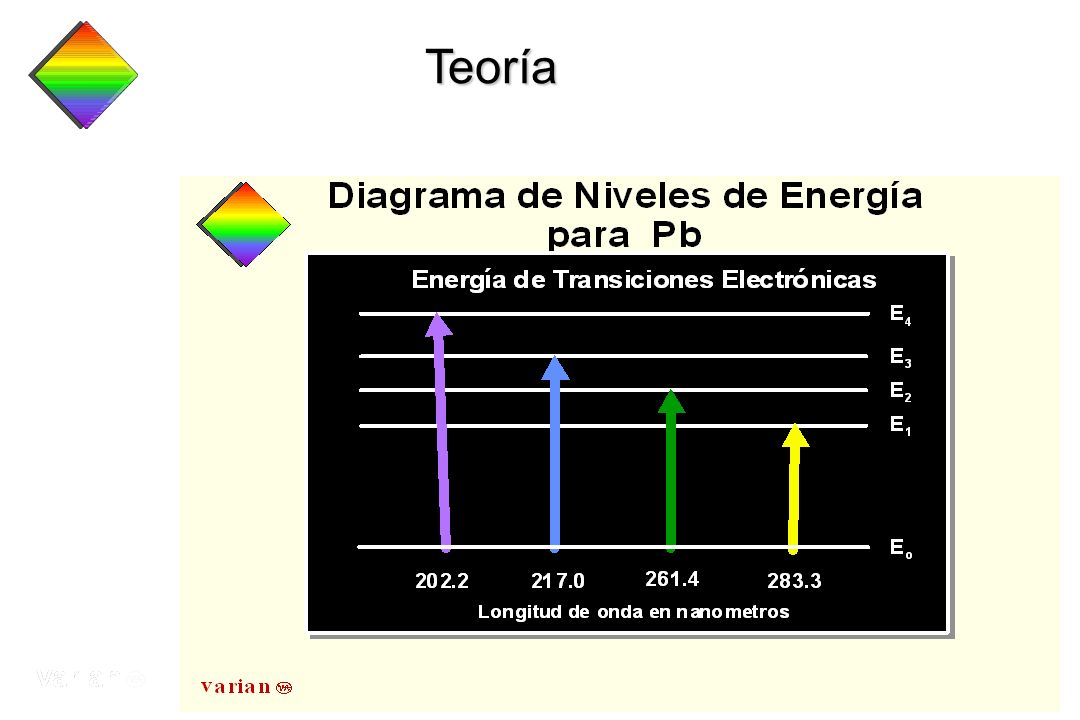

15 Teoría

16 Teoría

17 Teoría

18 Teoría

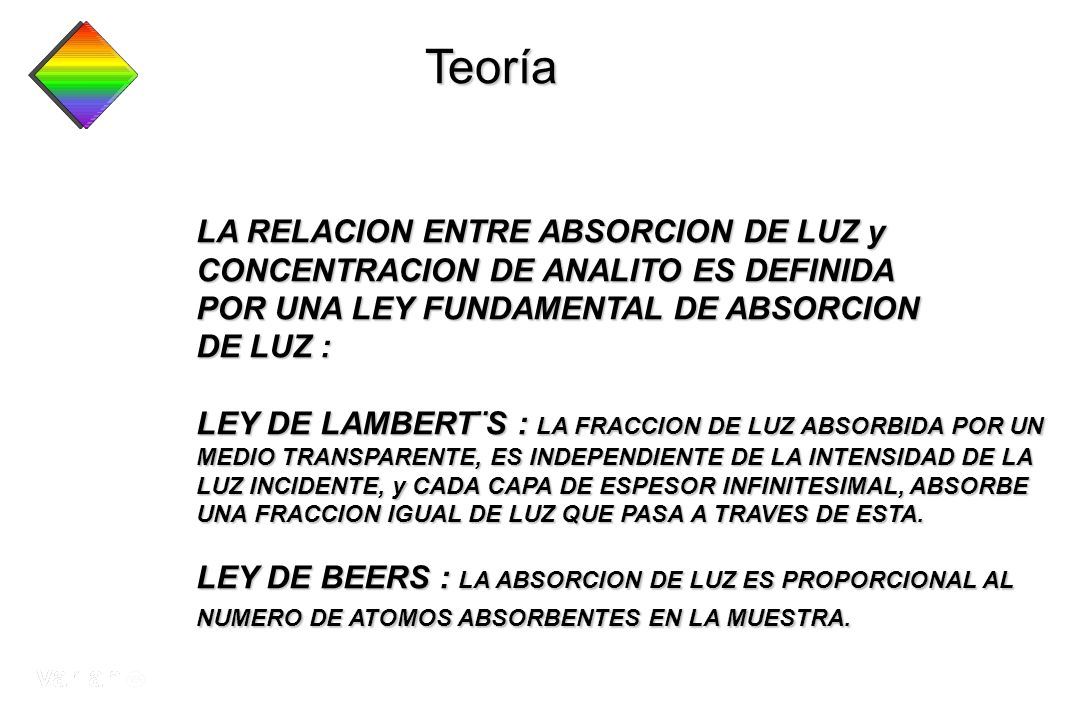

19 Teoría LA RELACION ENTRE ABSORCION DE LUZ y CONCENTRACION DE ANALITO ES DEFINIDA POR UNA LEY FUNDAMENTAL DE ABSORCION DE LUZ : LEY DE LAMBERT¨S : LA FRACCION DE LUZ ABSORBIDA POR UN MEDIO TRANSPARENTE, ES INDEPENDIENTE DE LA INTENSIDAD DE LA LUZ INCIDENTE, y CADA CAPA DE ESPESOR INFINITESIMAL, ABSORBE UNA FRACCION IGUAL DE LUZ QUE PASA A TRAVES DE ESTA. LEY DE BEERS : LA ABSORCION DE LUZ ES PROPORCIONAL AL NUMERO DE ATOMOS ABSORBENTES EN LA MUESTRA.

20 Teoría

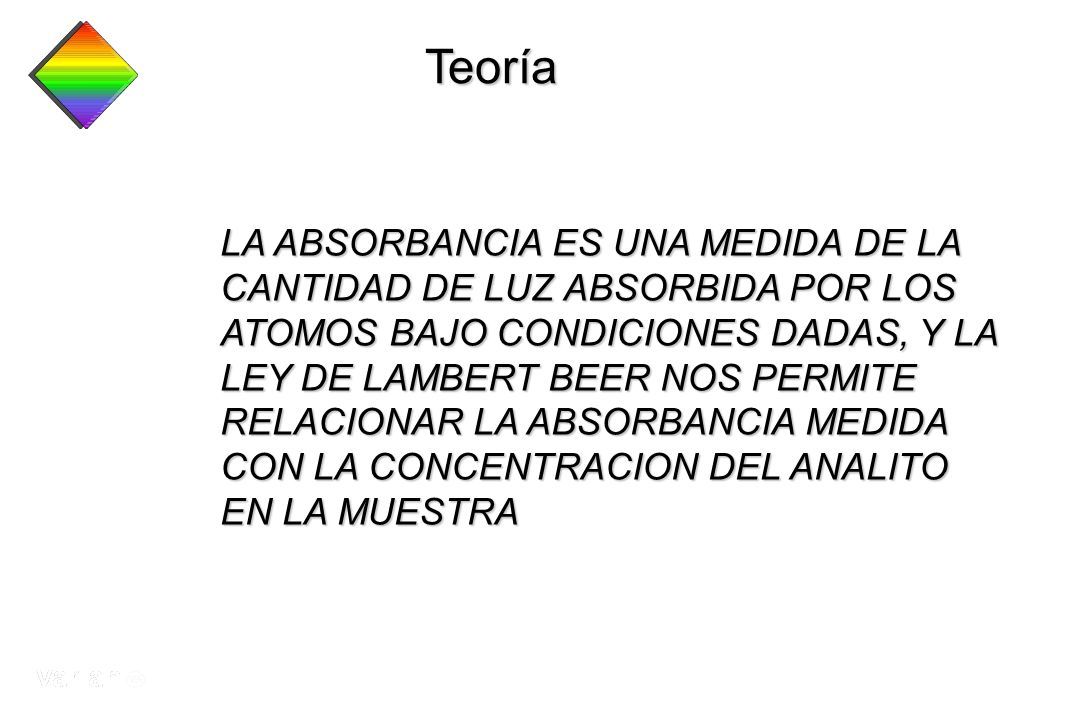

21 Teoría LA ABSORBANCIA ES UNA MEDIDA DE LA CANTIDAD DE LUZ ABSORBIDA POR LOS ATOMOS BAJO CONDICIONES DADAS, Y LA LEY DE LAMBERT BEER NOS PERMITE RELACIONAR LA ABSORBANCIA MEDIDA CON LA CONCENTRACION DEL ANALITO EN LA MUESTRA

22 Teoría

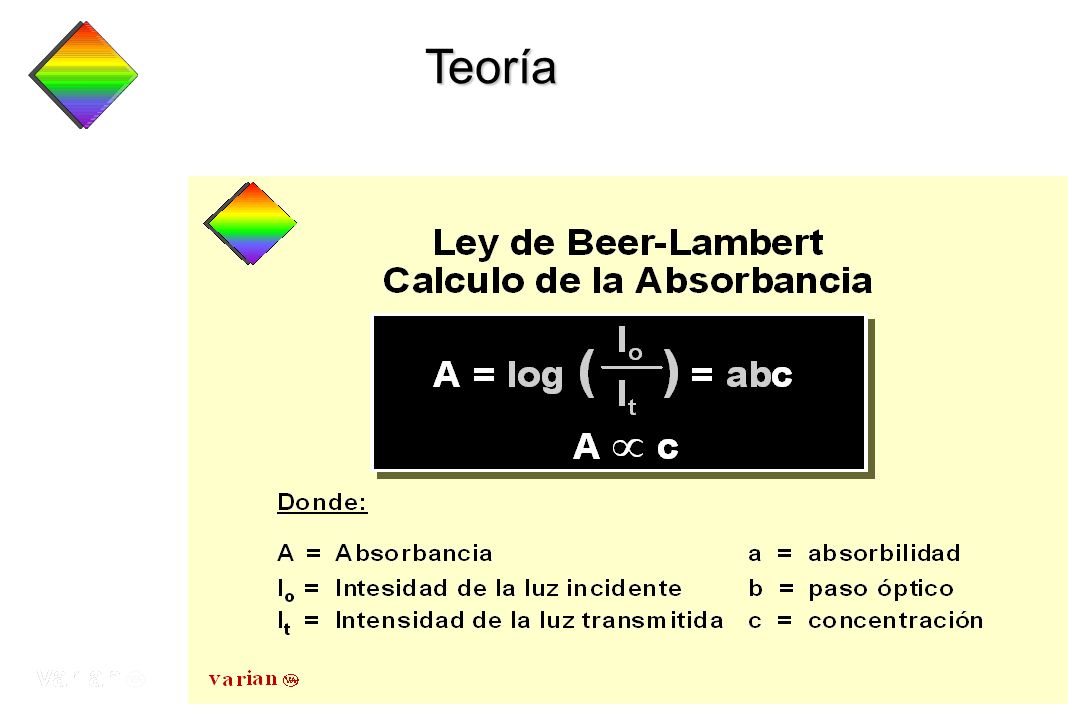

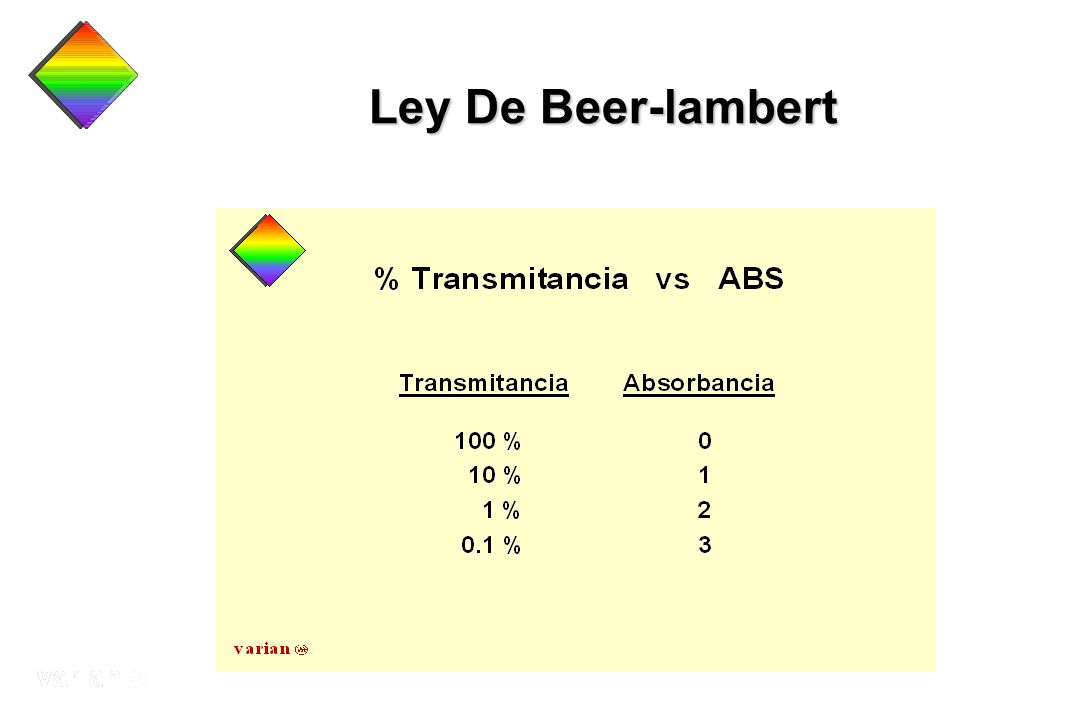

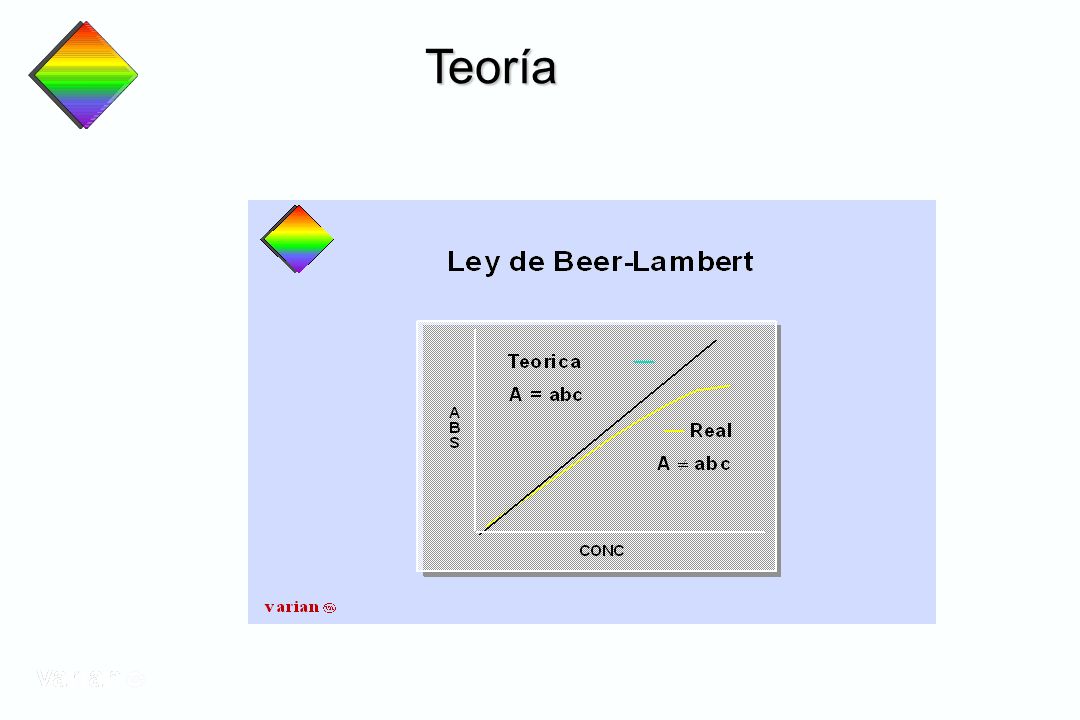

23 Ley De Beer-lambert Real  abc A

24 Hardware Absorción Atómica Absorción Atómica SpectrAA

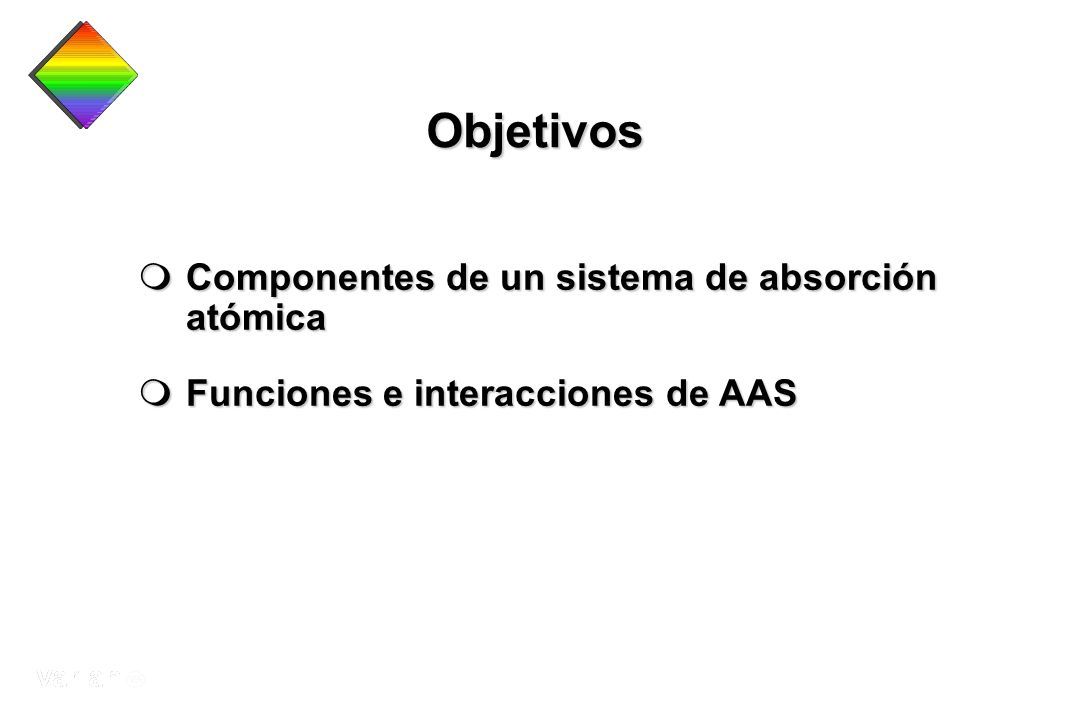

25 Objetivos  Componentes de un sistema de absorción atómica  Funciones e interacciones de AAS

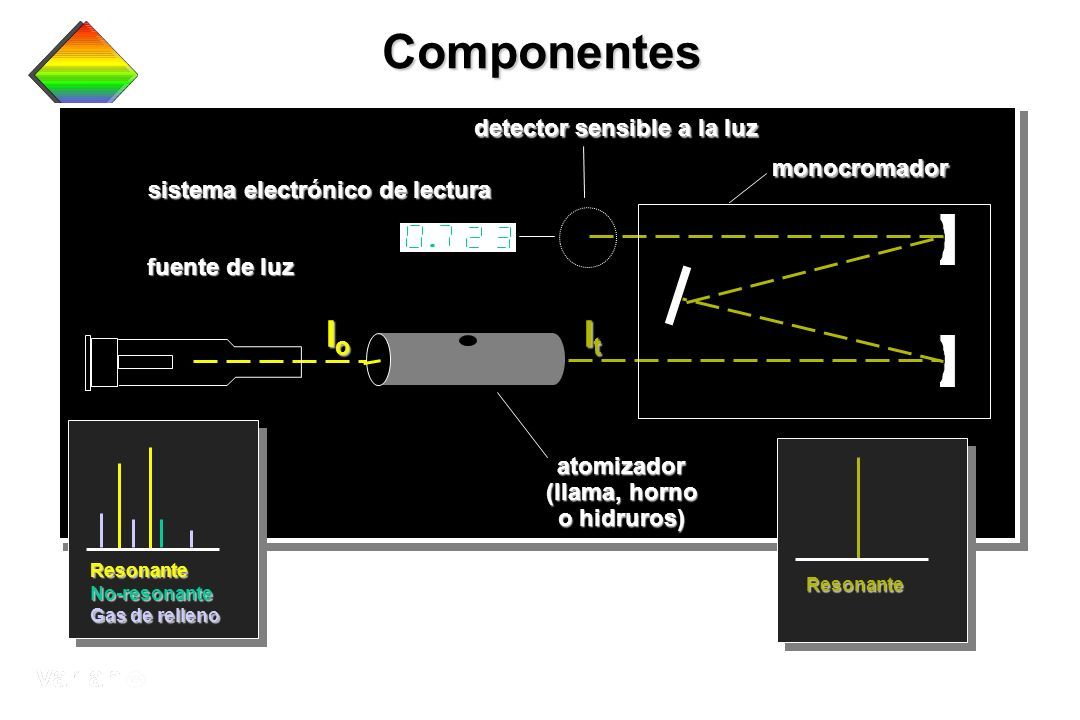

26 Componentes detector sensible a la luz detector sensible a la luz sistema electrónico de lectura monocromador fuente de luz atomizador (llama, horno o hidruros) ResonanteNo-resonante Gas de relleno Resonante IoIoIoIo ItItItIt

27 Lámpara de Cátodo Hueco Diseño MicaShield Cu trAA La ec mp Sp Base Graded Seal Quartz End Window Pyrex Envelop Anode Cathode Getter Alignment Pin Electrical Contacts Lamp Element Code Contacts Lamp Code Dynode

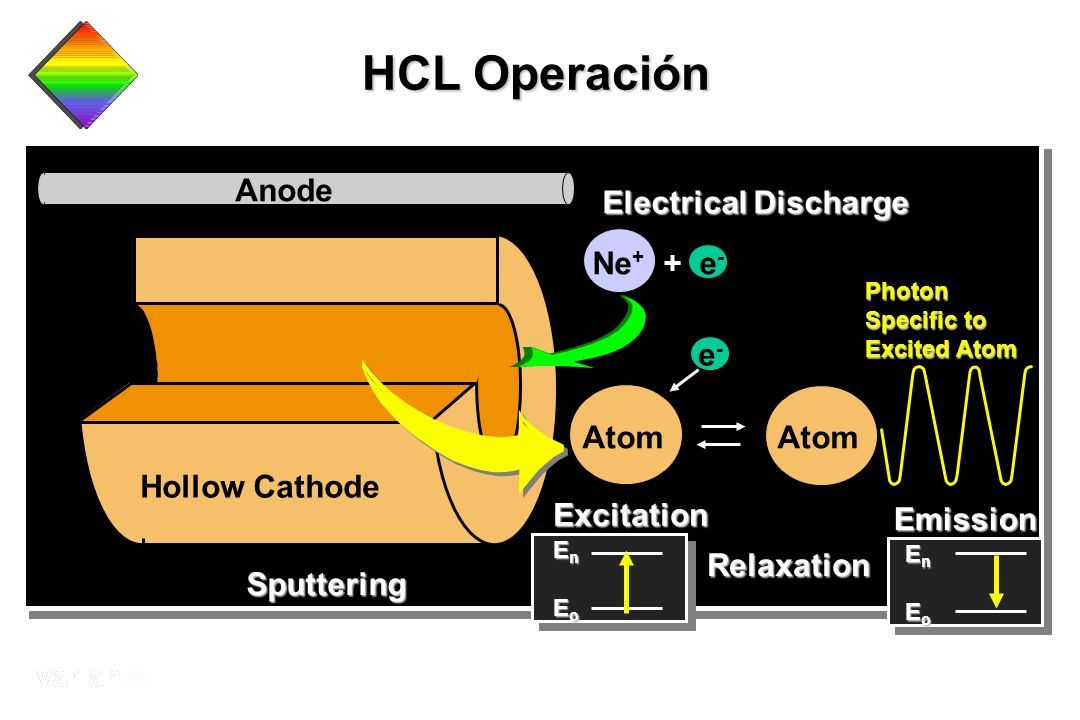

28 HCL Operación Hollow Cathode Anode Atom e-e- Electrical Discharge Ne + + e - Sputtering Emission Excitation Relaxation Photon Specific to Excited Atom EnEnEoEoEnEnEoEo EnEnEoEoEnEnEoEo

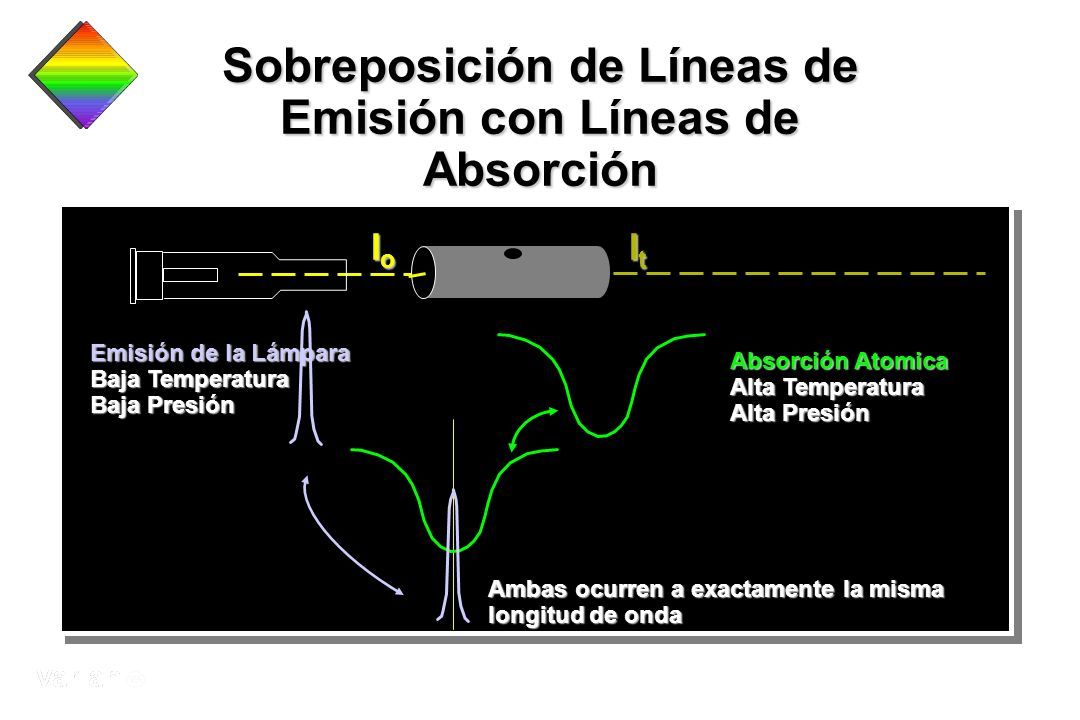

29 Sobreposición de Líneas de Emisión con Líneas de Absorción Emisión de la Lámpara Baja Temperatura Baja Presión Absorción Atomica Alta Temperatura Alta Presión Ambas ocurren a exactamente la misma longitud de onda IoIoIoIo ItItItIt

30 Separación espectral de una longitud de onda Líneas resonantes Líneas de gas de relleno Líneas no-resonantes Función del Monocromador Intensidad Intensidad Longitud de onda

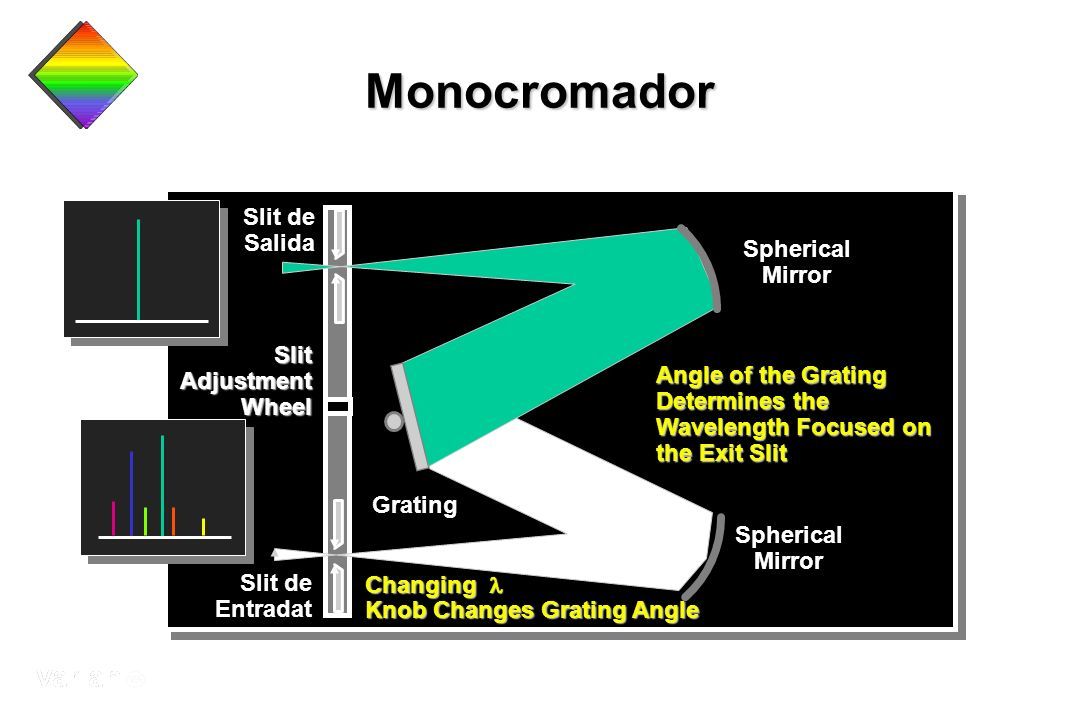

31 Monocromador Grating Slit de Salida Slit de Entradat Spherical Mirror Spherical Mirror SlitAdjustmentWheel Angle of the Grating Determines the Wavelength Focused on the Exit Slit Changing Changing Knob Changes Grating Angle

32 Función del Tubo fotomultiplicador Energía lumínica (h  PM Tube Energía eléctrica

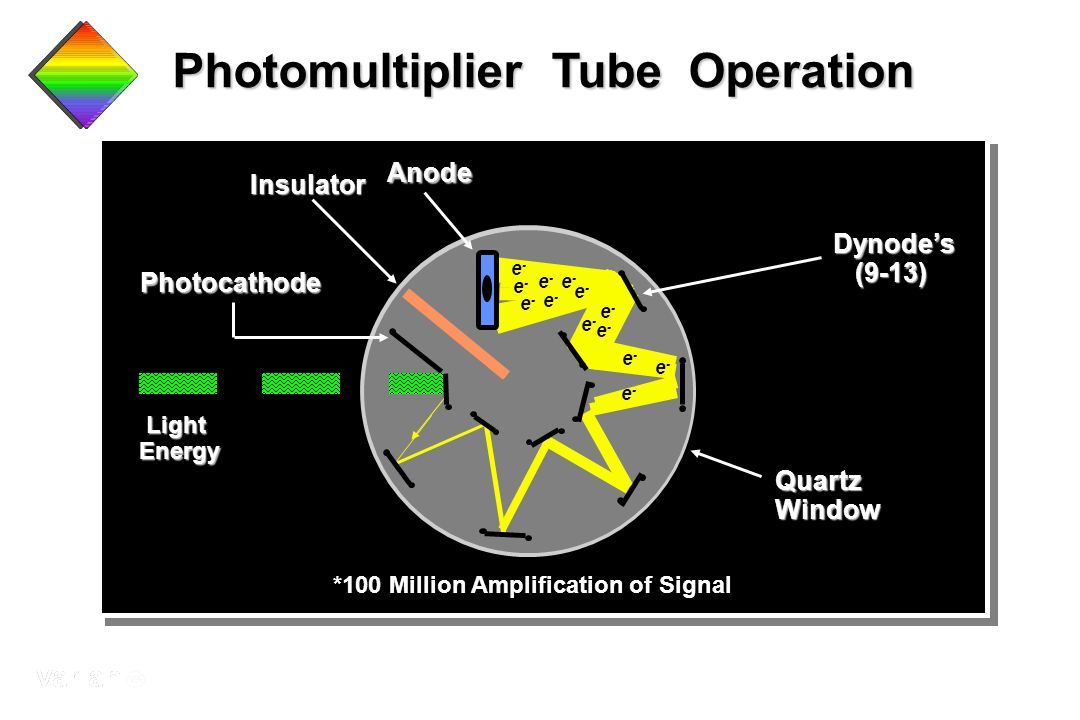

33 Photomultiplier Tube Operation Light LightEnergy Photocathode Anode Dynode’s (9-13) (9-13) QuartzWindow Insulator *100 Million Amplification of Signal e-e- e-e- e-e- e-e- e-e- e-e- e-e- e-e- e-e- e-e- e-e- e-e- e-e-

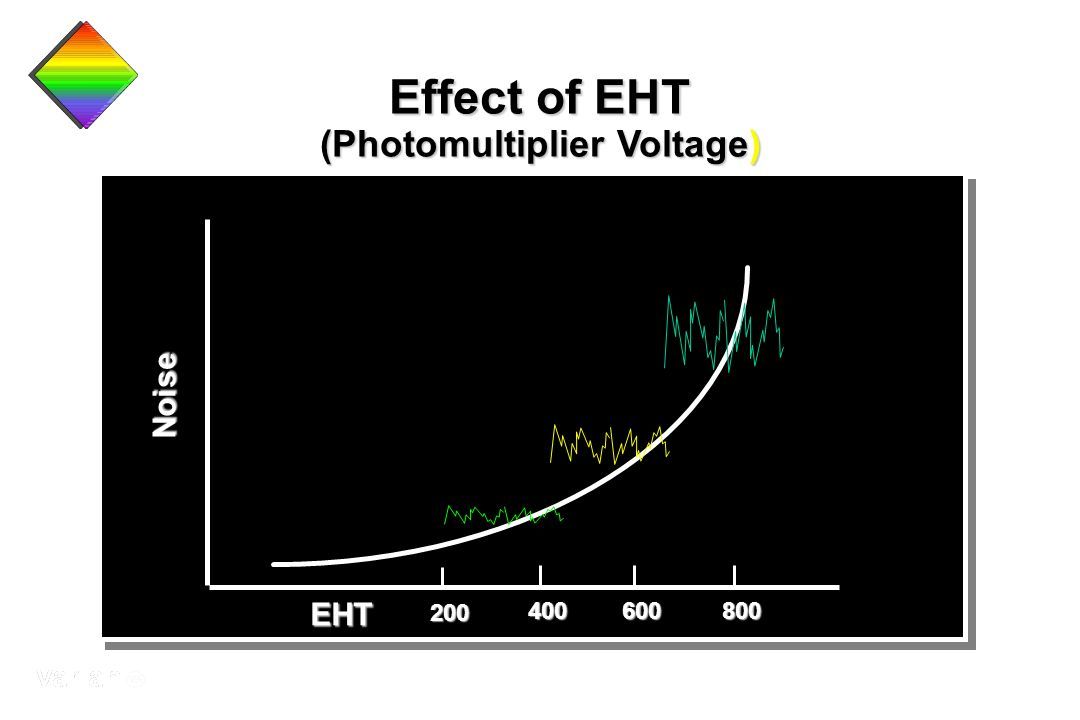

34 Effect of EHT (Photomultiplier Voltage) Noise EHT 800600400 200

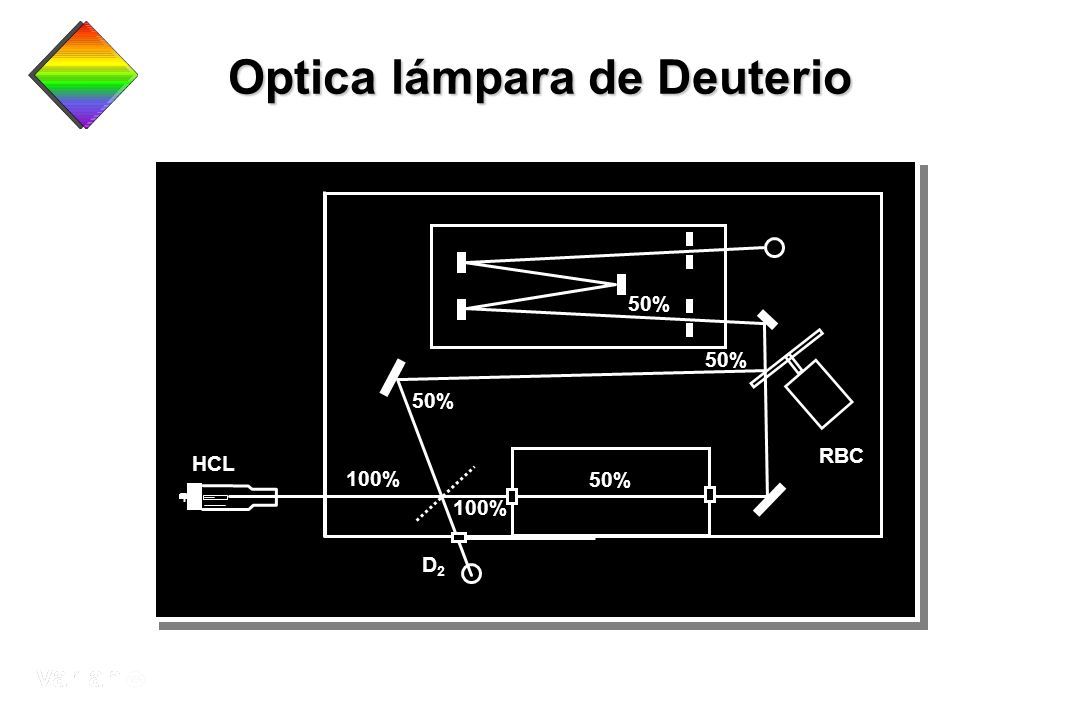

35 Optica lámpara de Deuterio 100% 50% RBC D2D2 HCL

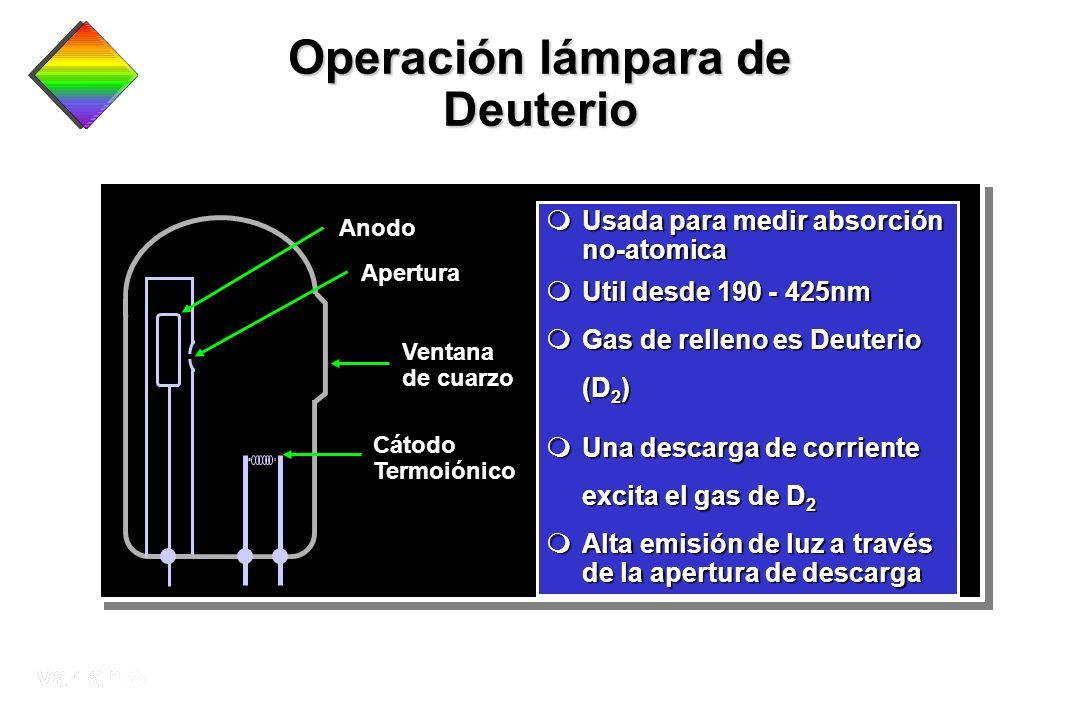

36 Operación lámpara de Deuterio  Usada para medir absorción no-atomica  Util desde 190 - 425nm  Gas de relleno es Deuterio (D 2 )  Una descarga de corriente excita el gas de D 2  Alta emisión de luz a través de la apertura de descarga Anodo Apertura Ventana de cuarzo Cátodo Termoiónico

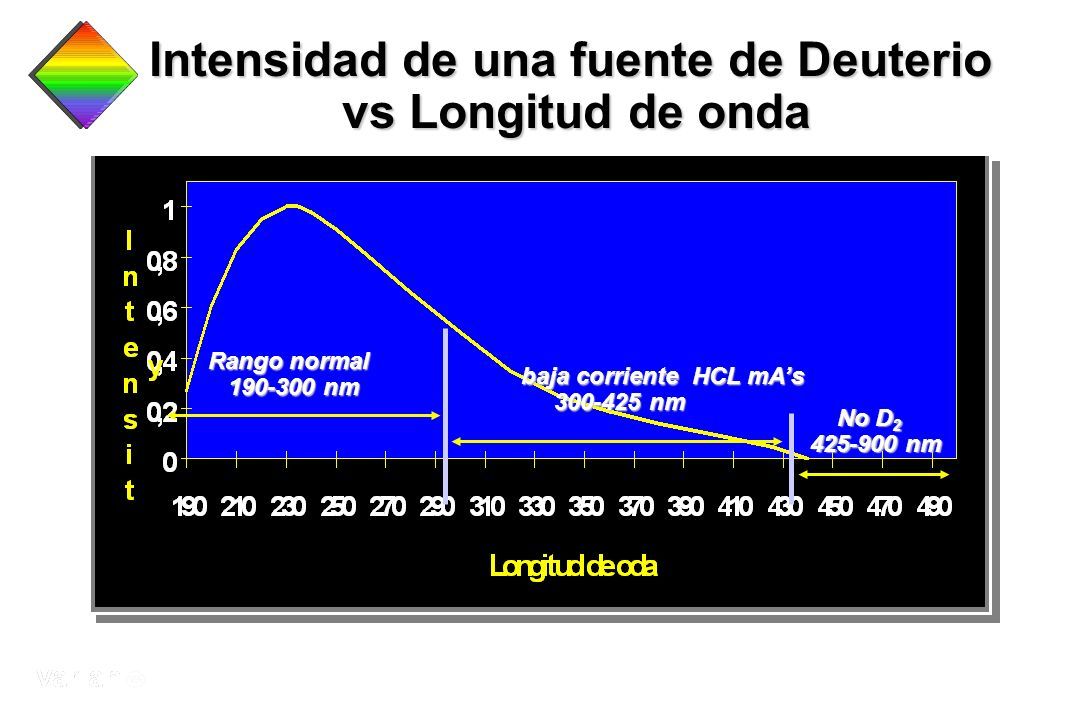

37 Rango normal 190-300 nm 190-300 nm baja corriente HCL mA’s 300-425 nm 300-425 nm No D 2 No D 2 425-900 nm Intensidad de una fuente de Deuterio vs Longitud de onda vs Longitud de onda
