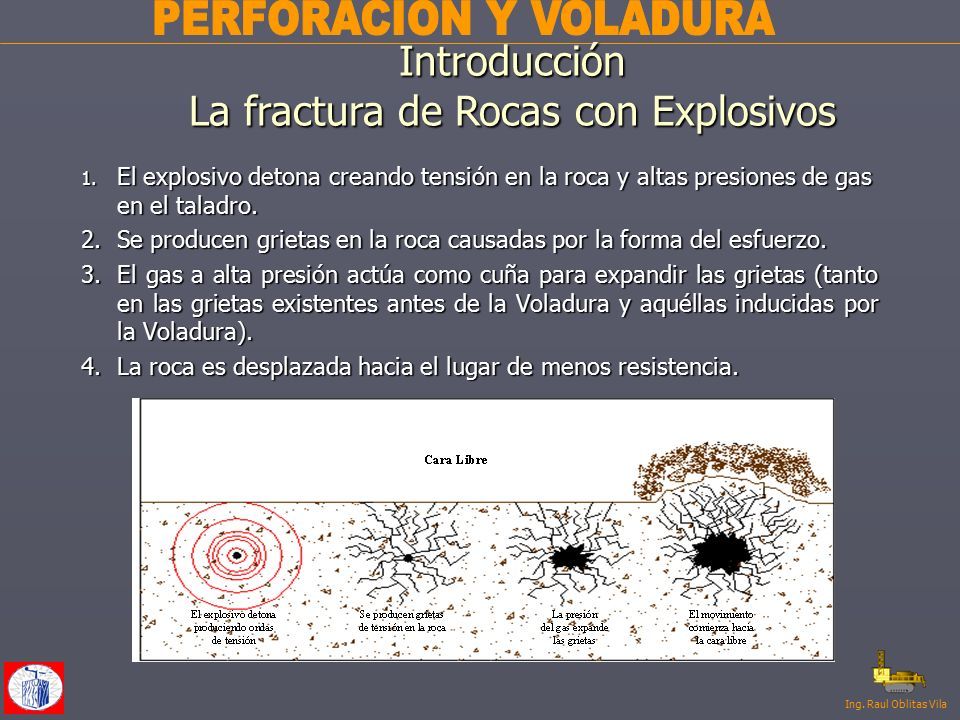

2 Introducción La fractura de Rocas con Explosivos 1. El explosivo detona creando tensión en la roca y altas presiones de gas en el taladro. 2.Se producen grietas en la roca causadas por la forma del esfuerzo. 3.El gas a alta presión actúa como cuña para expandir las grietas (tanto en las grietas existentes antes de la Voladura y aquéllas inducidas por la Voladura). 4.La roca es desplazada hacia el lugar de menos resistencia.

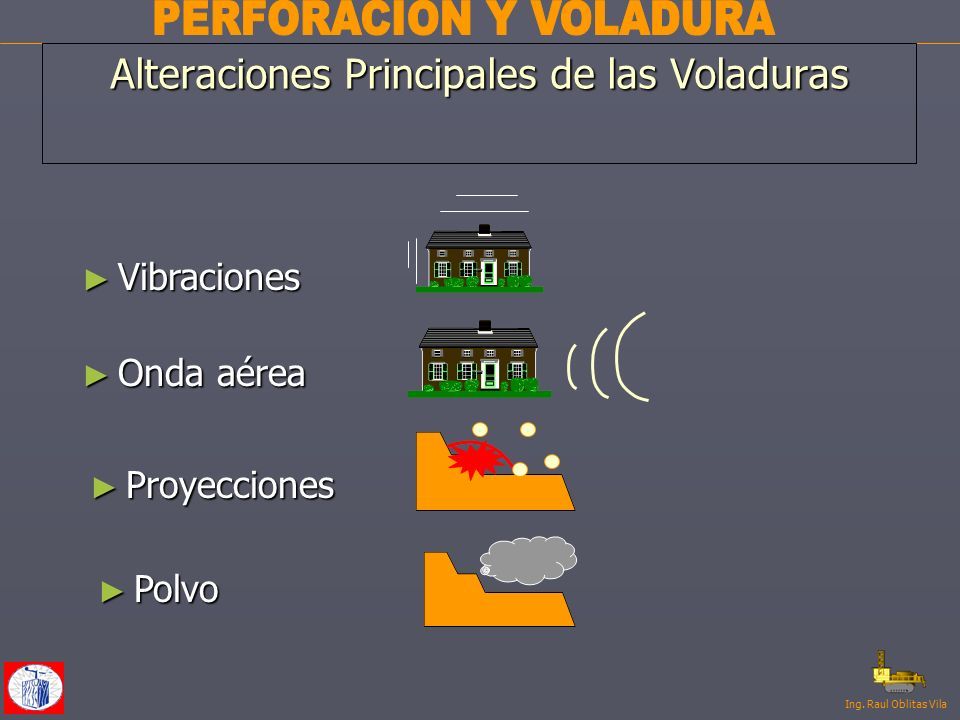

3 Ing. Raul Oblitas Vila Alteraciones Principales de las Voladuras ► Vibraciones ► Proyecciones ► Onda aérea ► Polvo

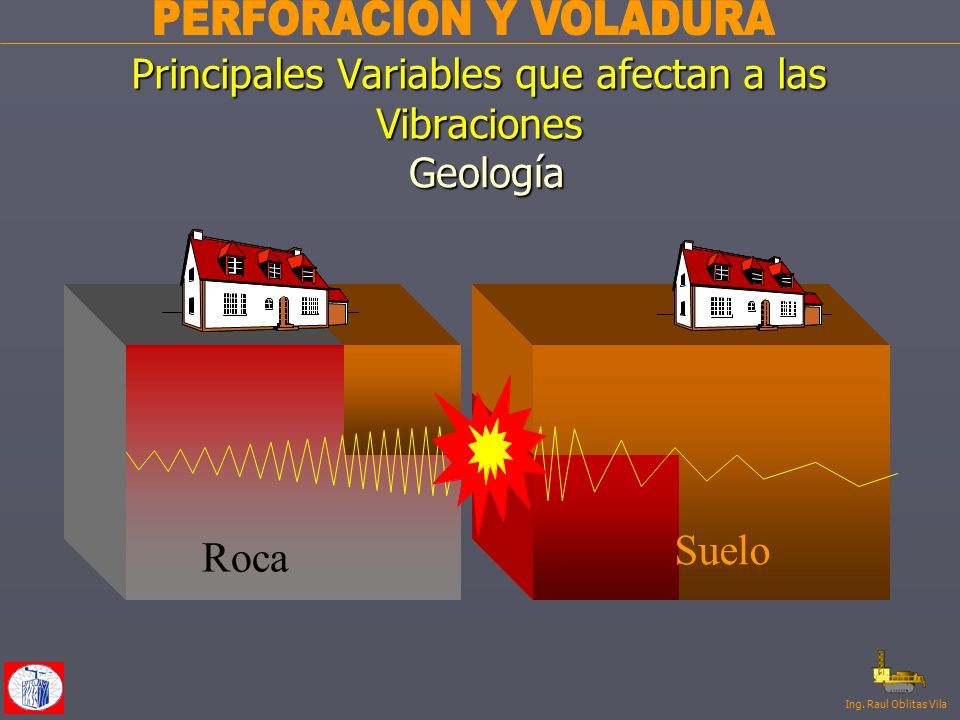

4 Ing. Raul Oblitas Vila Principales Variables que afectan a las Vibraciones Geología Roca Suelo Roca Suelo

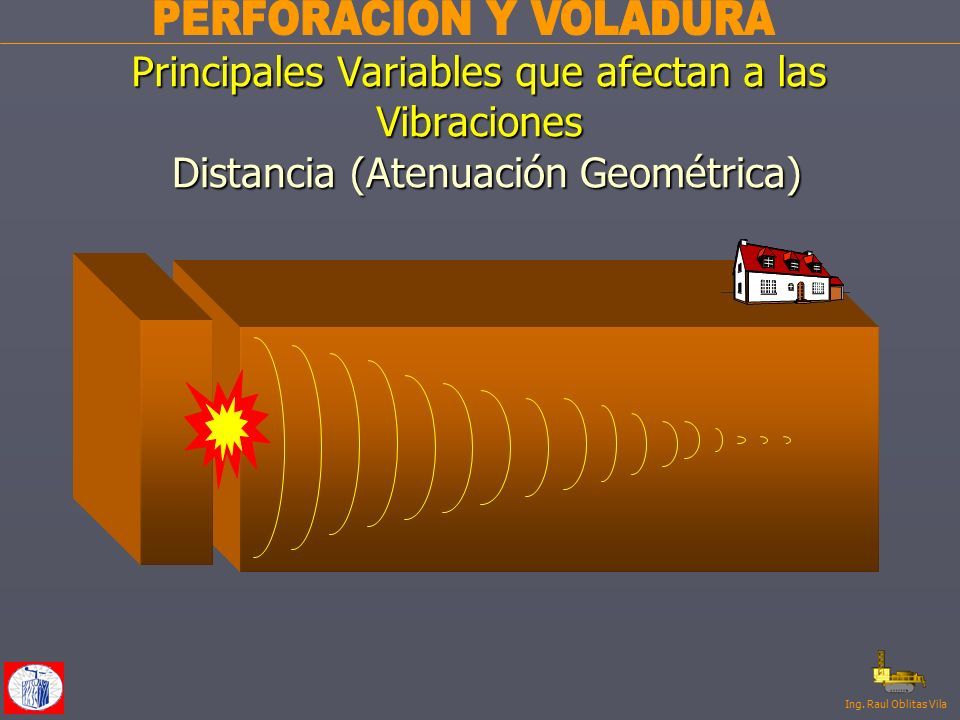

5 Ing. Raul Oblitas Vila Principales Variables que afectan a las Vibraciones Distancia (Atenuación Geométrica)

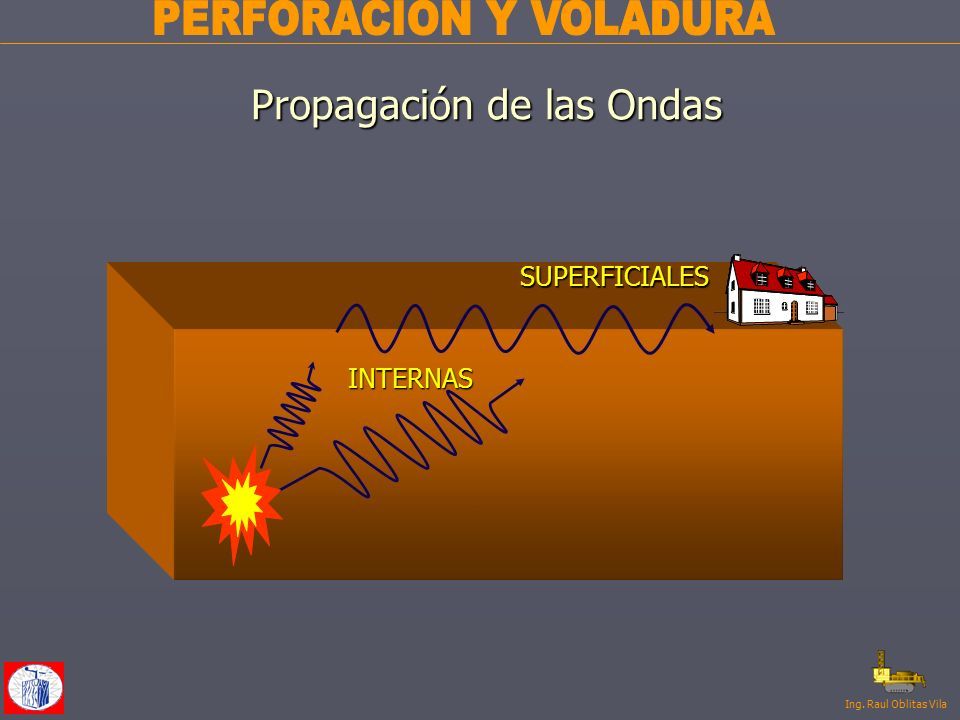

6 Ing. Raul Oblitas Vila Propagación de las Ondas INTERNAS SUPERFICIALES

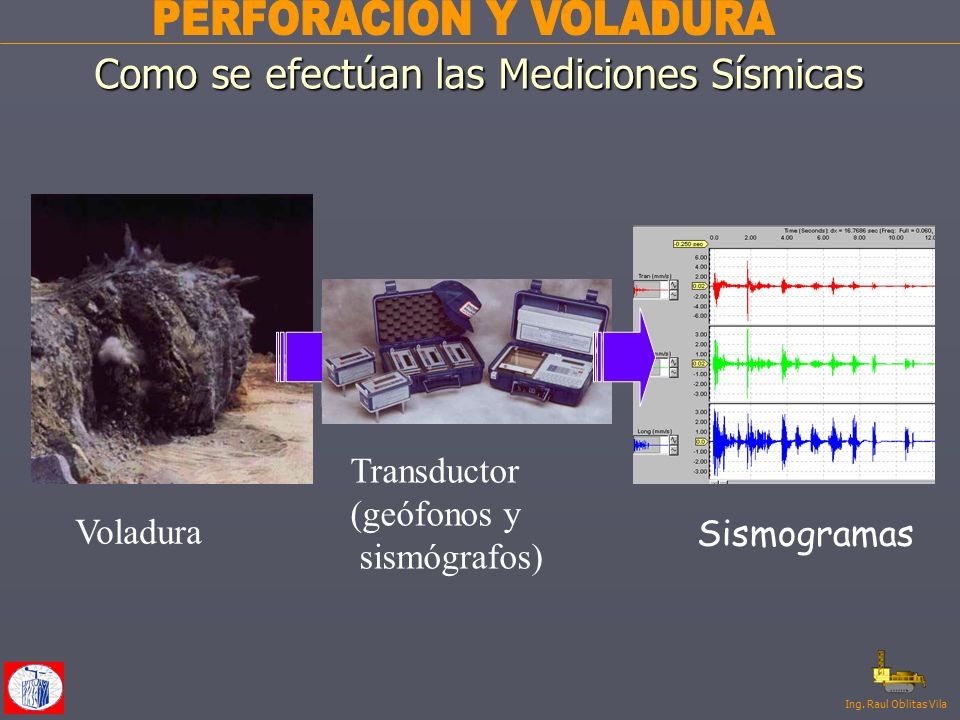

7 Ing. Raul Oblitas Vila Como se efectúan las Mediciones Sísmicas Voladura Transductor (geófonos y sismógrafos) Sismogramas

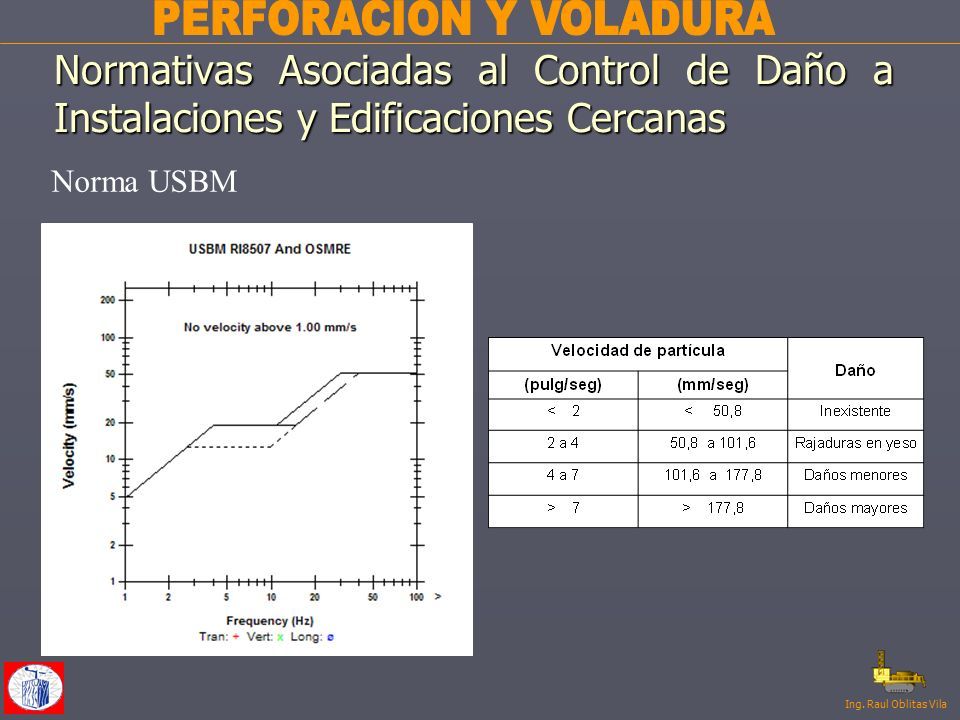

8 Ing. Raul Oblitas Vila Normativas Asociadas al Control de Daño a Instalaciones y Edificaciones Cercanas Norma USBM

9 Ing. Raul Oblitas Vila Normativas Asociadas al Control de Daño en Tajo Abierto ► Niveles de Daño en función de la PPV ► Intenso Fracturamiento  4 PPV máx. ► Creación Nuevas Fracturas  PPV máx. ► Extensión Fracturas Existentes  ¼ PPV máx. ► Algunos Niveles Críticos para Rocas Comunes y Concreto. Granito850 mm/s Andesita600 mm/s Arenisca450 mm/s Concreto250 mm/s

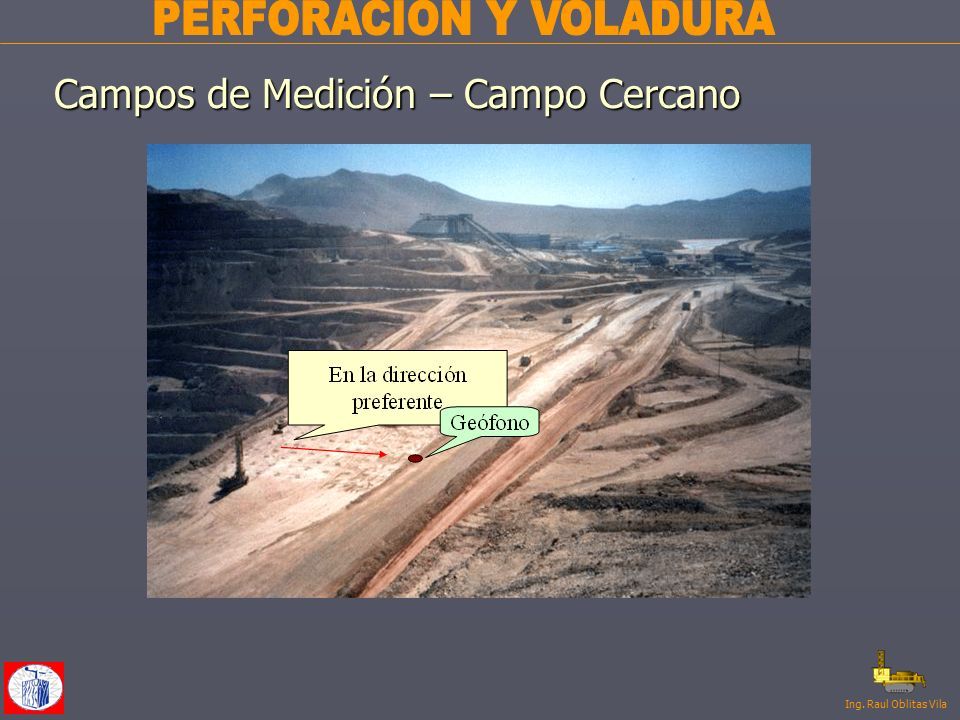

10 Ing. Raul Oblitas Vila Campos de Medición – Campo Cercano

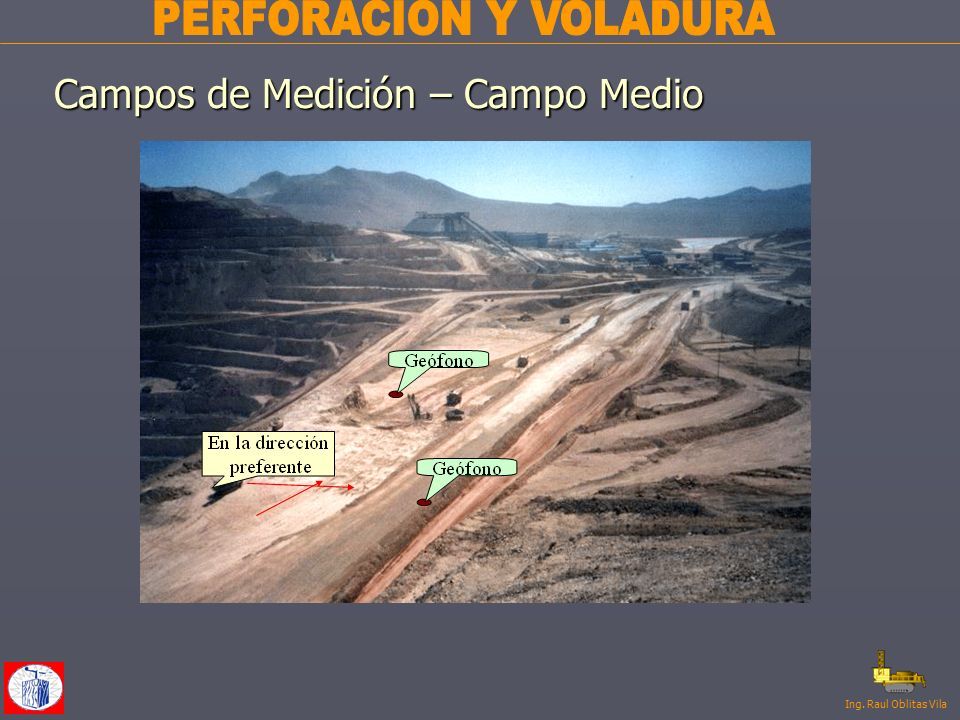

11 Ing. Raul Oblitas Vila Campos de Medición – Campo Medio

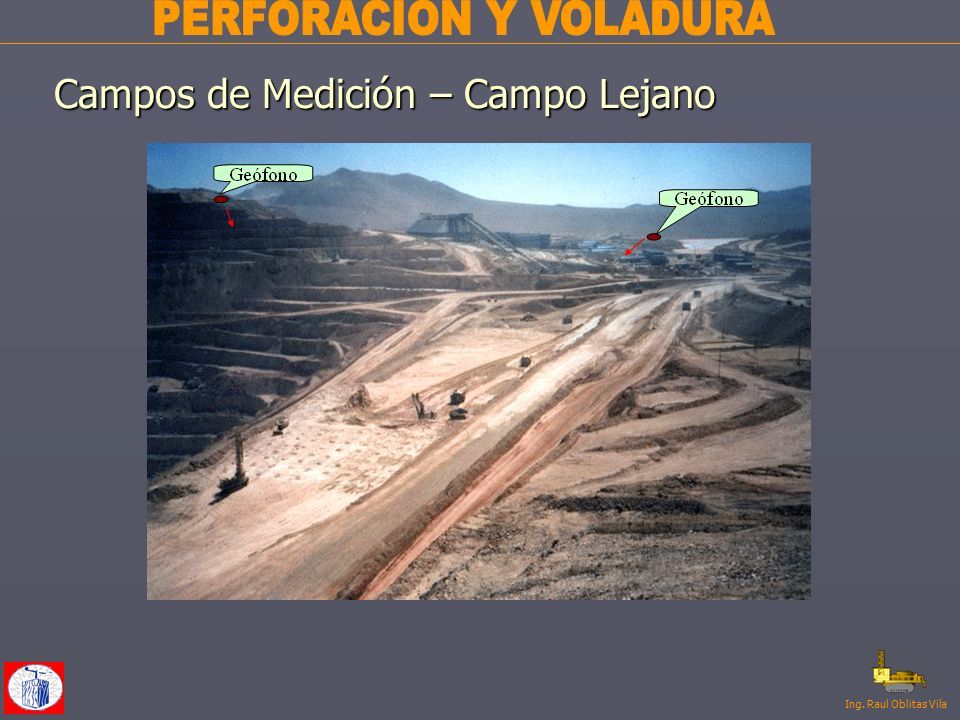

12 Ing. Raul Oblitas Vila Campos de Medición – Campo Lejano

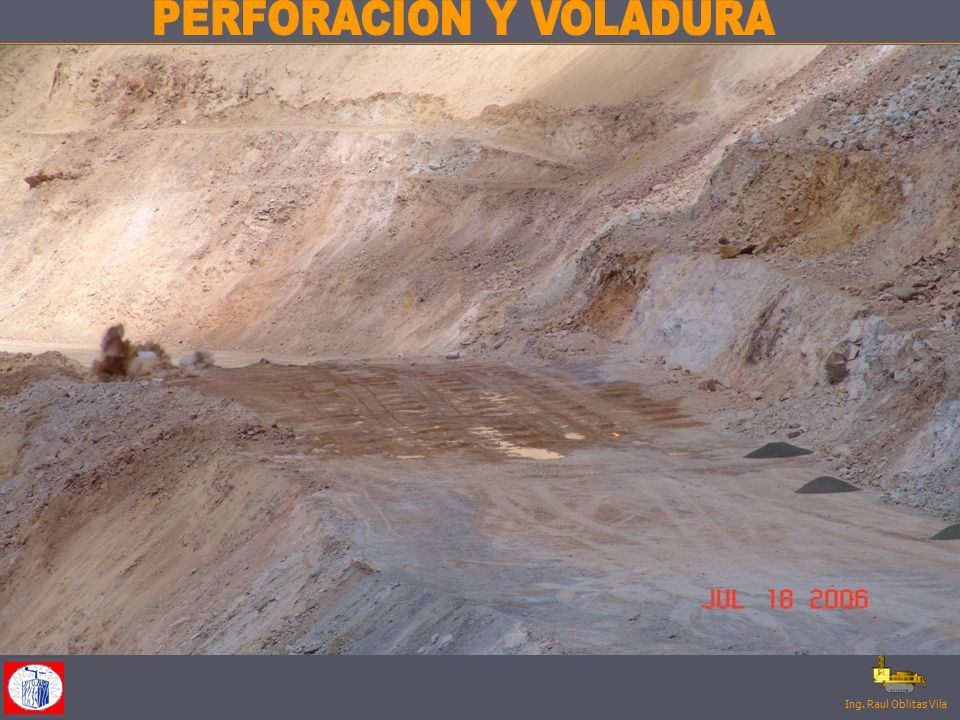

13 Ing. Raul Oblitas Vila

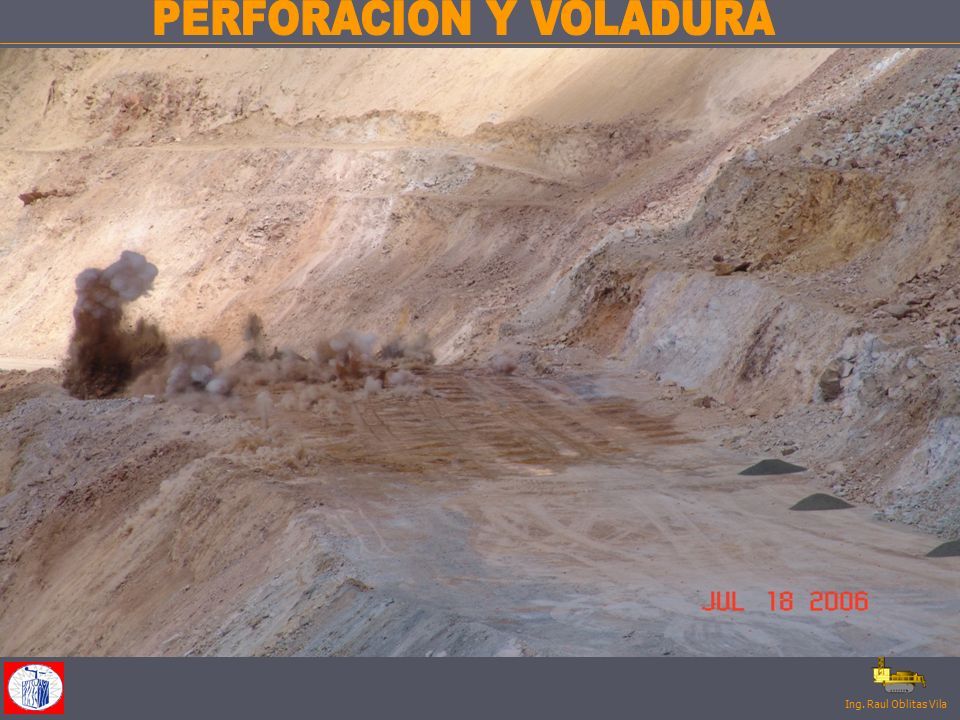

14

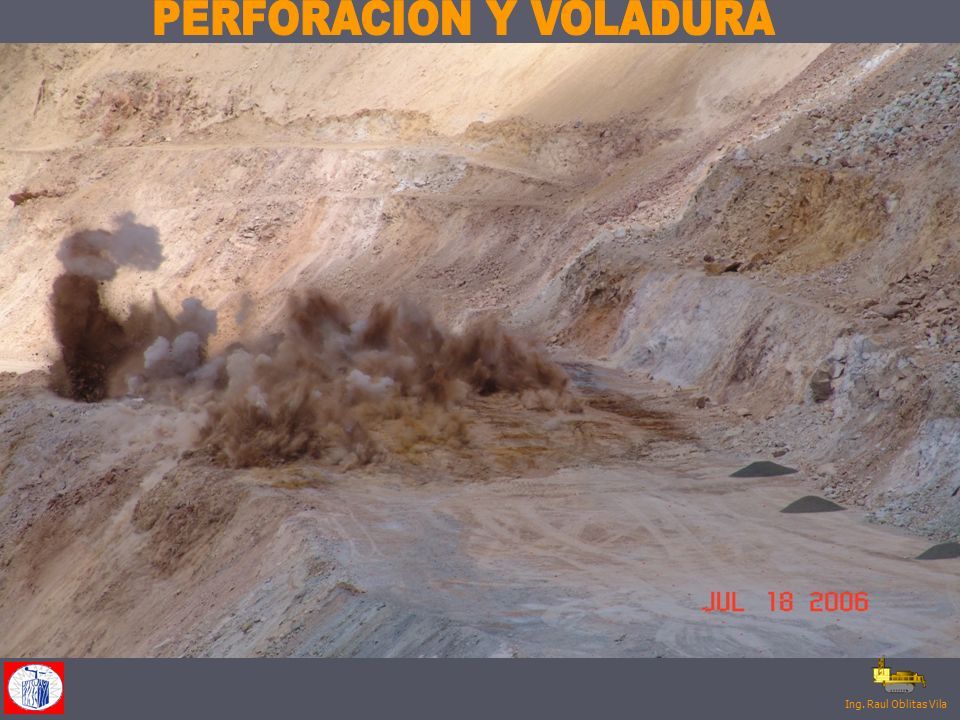

15

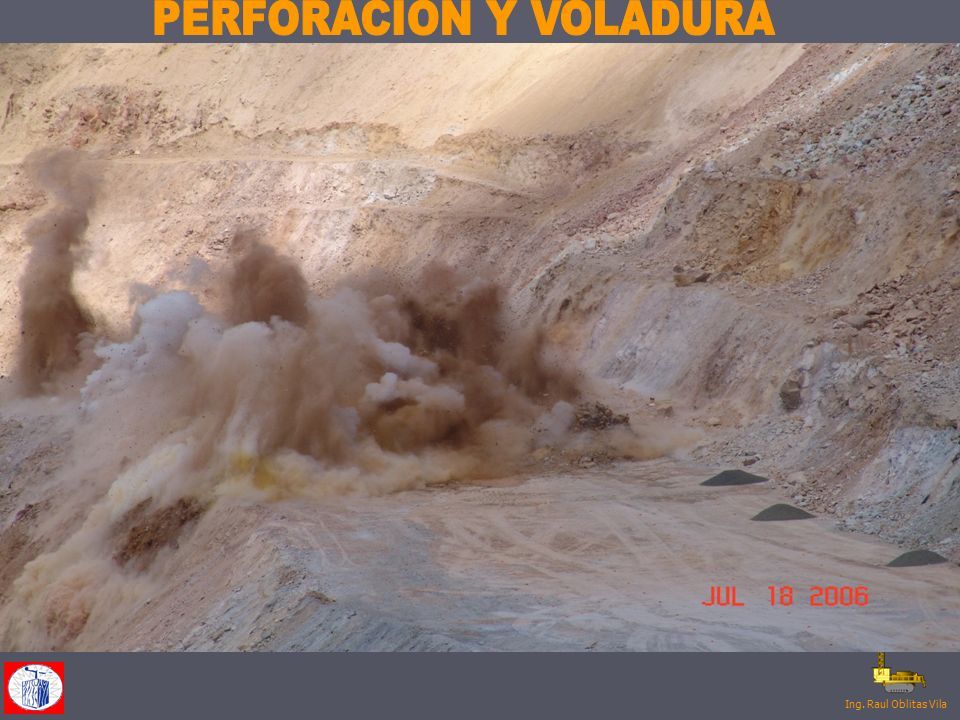

16

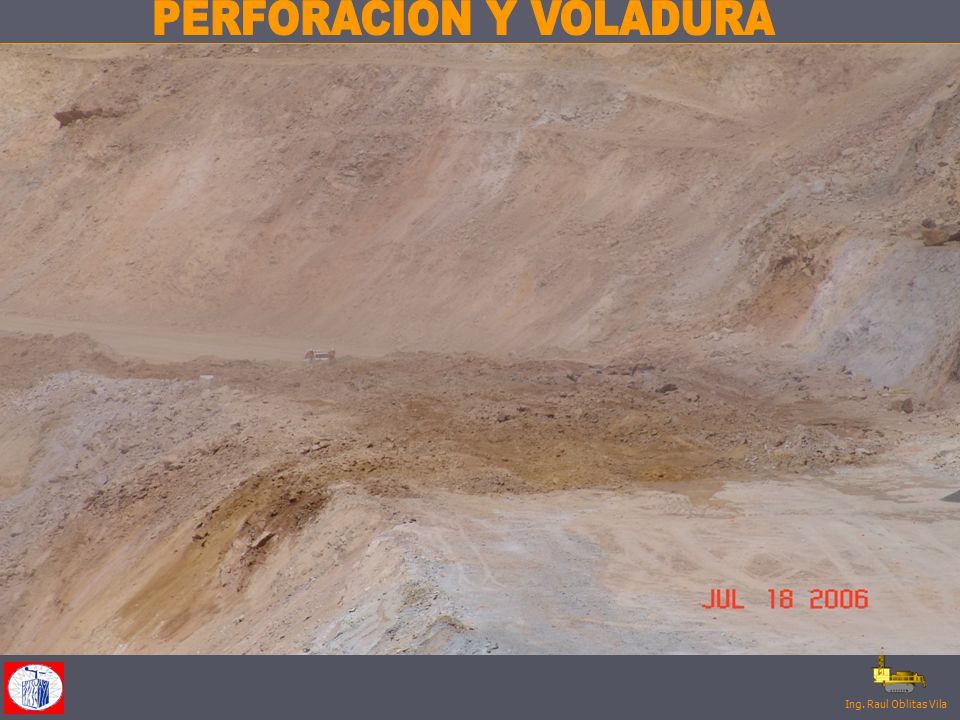

17

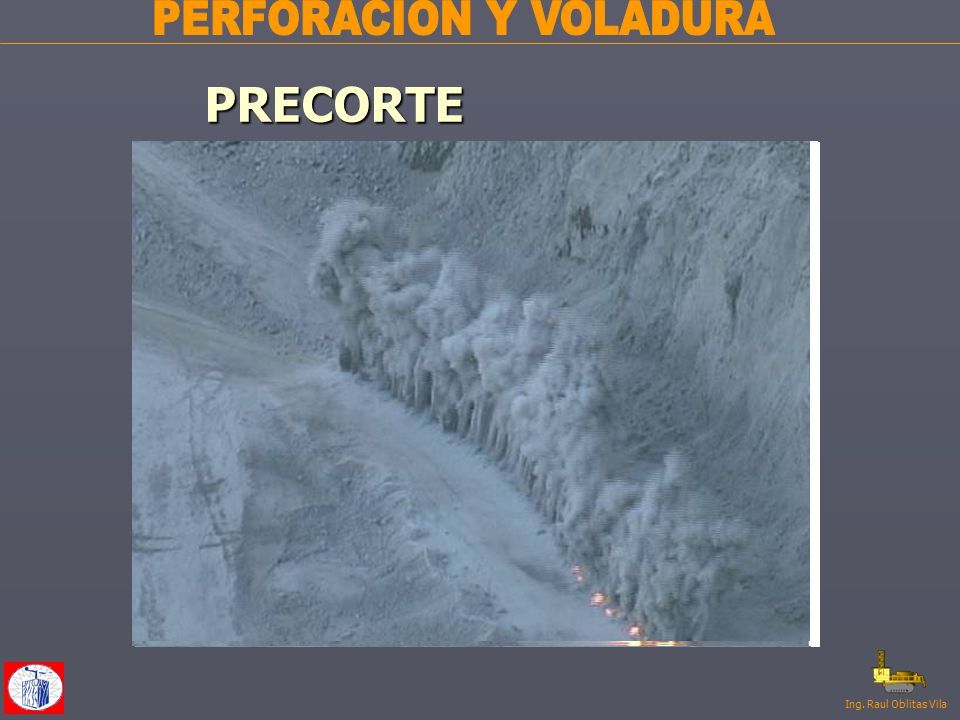

18 PRECORTE
