1 SECUENCIA DE AMARRE DE VOLADURA A TRAVES DEL SISTEMA ELECTRONCO

2 OBJETIVOS CONOCER COMO FUNCIONAN LOS RETARDOS ELCTRONICOS.
ESTABLECER LA IMPORTANCIA DE LA UTILIZACION DE LOS RETARDOS ELECTRONICOS EN LA EFICIENCIA DE UNA VOLADURA.

3 DEFINICIONES EXPLOSIVOS: Un explosivo es aquella sustancia que por alguna causa externa (roce, calor, percusión, etc.) se transforma en gases; liberando calor, presión o radiación en un tiempo muy breve.

4 VOLADURA Es la acción de fracturar o fragmentar la roca, el suelo, duro o de desprender algún elemento metálico, mediante el empleo de explosivos. Las mismas se realizan para lograr un objetivo predeterminado, pueden ser controladas, o no, pueden ser a cielo abierto, en galerías, tunes o debajo del agua.

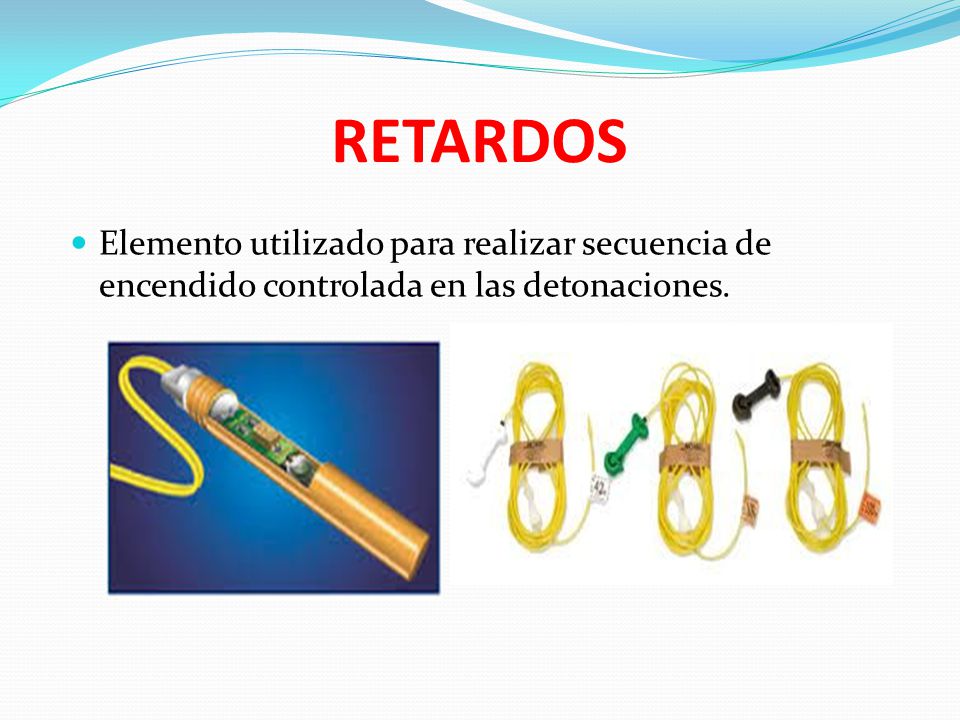

5 RETARDOS Elemento utilizado para realizar secuencia de encendido controlada en las detonaciones.

6 NONEL O LINEA DE DISPARO

7 DETONADORES Un detonador es un dispositivo iniciador usado para explotar cargas explosivas y otros tipos de material explosivo y dispositivos de explosión. Pueden ser electrónicos y no eléctricos.

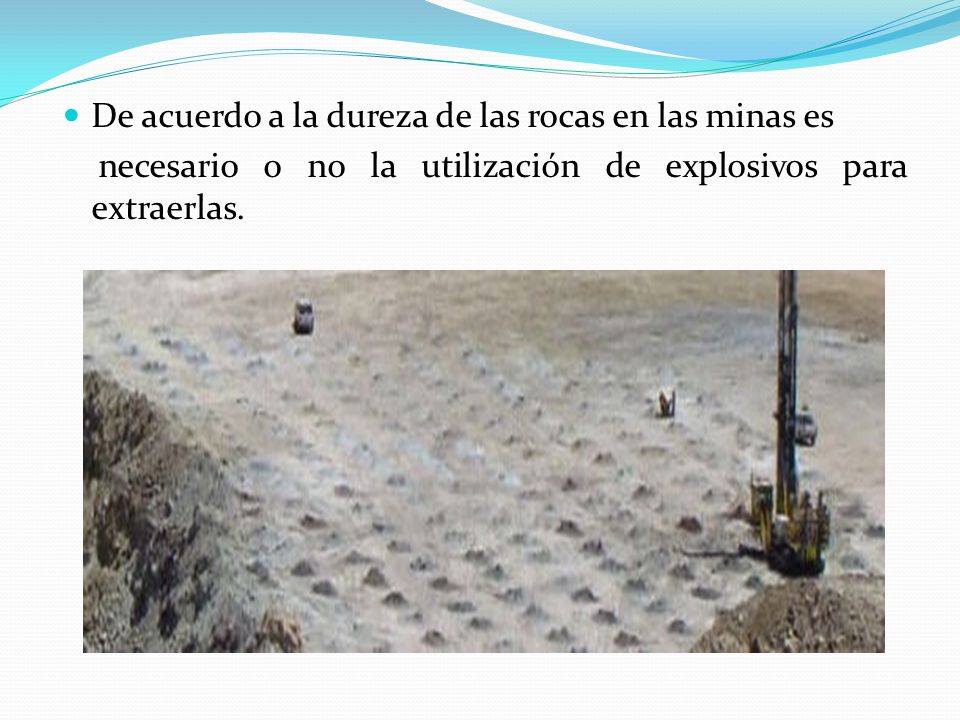

8 De acuerdo a la dureza de las rocas en las minas es
necesario o no la utilización de explosivos para extraerlas.

9 La cultura del mejoramiento continúo apropiada para todos los grupos de profesionales en las minas debe identificar las operaciones de voladuras como un punto crítico en la cadena de reducción de tamaño de la roca.

10 Todas estas variables a nivel de tipo de roca y fracturas generan gran cantidad de sobretamaños, que a su vez generan bajos rendimientos en los equipos de cargue, transporte, trituración y molienda, altos costos en la extracción.

11

12 SISTEMA CONVENCIONAL SISTEMA DE INICIACIO NO ELECTRICA

13 RETARDO DE SUPERFICIE

14

15 CAPSULA DE FONDO

16

17 PENTOFEX O BOOSTER

18

19 PENTOFEX Es un multiplicador a base de pentolita conformado por mezcla de potentes explosivos con alta presión y velocidad de detonación, se desempeña como iniciador de fondo de barreno de los agentes de voladura y emulsiones.

20 USOS Se emplea en voladuras; como iniciador de columna para explosivos de baja sensibilidad como ANFO, INDUGEL AV 800 y EMULSIONES explosivas; con el propósito de que la voladura alcance la máxima velocidad de detonación

21 DISEÑO DE AMARRE DE VOLADURAS

22

23

24

25 VIDEO CONEXIÓN DE RETARDOS

26 SISTEMA ELECTRONICO

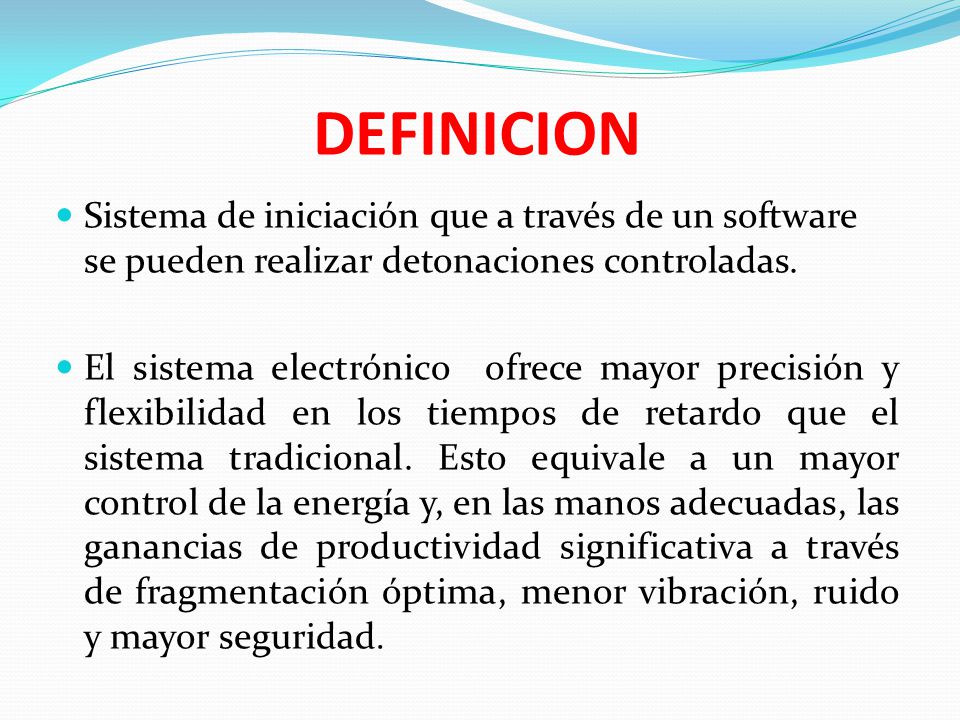

27 DEFINICION Sistema de iniciación que a través de un software se pueden realizar detonaciones controladas. El sistema electrónico ofrece mayor precisión y flexibilidad en los tiempos de retardo que el sistema tradicional. Esto equivale a un mayor control de la energía y, en las manos adecuadas, las ganancias de productividad significativa a través de fragmentación óptima, menor vibración, ruido y mayor seguridad.

28 COMPONENTES

29 DETONADOR ELECTRONICO

30 UNIDAD DE PROGRAMACION (PU)
Se pueden programar 1000 detonadores. Asigna el número de secuencia al detonador y el operador elige un número de retardo de acuerdo al plano de secuencia de la voladura.

31 UNIDAD DE PROGRAMACION

32 CONTROLADOR DE DETONACION (BDR)
Se comunica con los detonadores, realiza las pruebas, cargara los detonadores y envía el comando de encendido.

33 CONTROLADOR DE DETONACION

34

35 UNIDAD DE DISPARO (DRB)
La unidad de disparo DRB, es un equipo de gran versatilidad ya que puede emplearse como unidad de disparo Remota desde un punto fijo, manteniendo el control de todas las ares asociada con los equipos BDR o de forma estándar, desde un punto fijo controlando una sola área sin la utilización de un BDR.

36 MODO DE USO

37 TIPOS DE CONEXIONES CON EL SISTEMA ELECTRONICO

38 C0NEXION LINEAL CON LIENA TRONCAL POR UN EXREMO

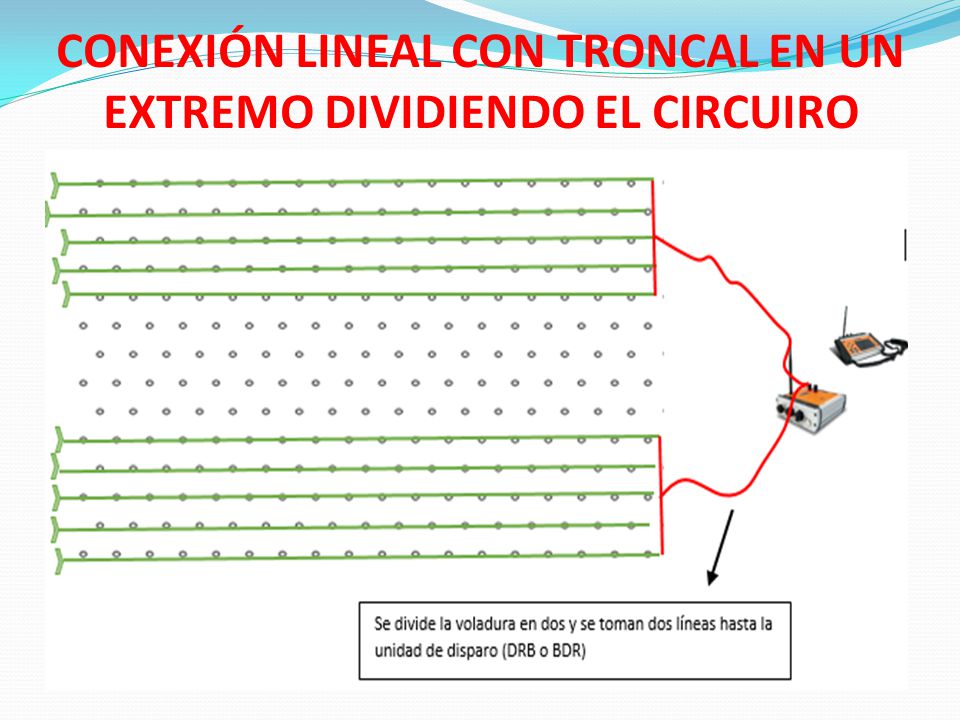

39 CONEXIÓN LINEAL CON TRONCAL EN UN EXTREMO DIVIDIENDO EL CIRCUIRO

40 CONEXIÓN EN U CON TRONCAL POR EL CENTRO

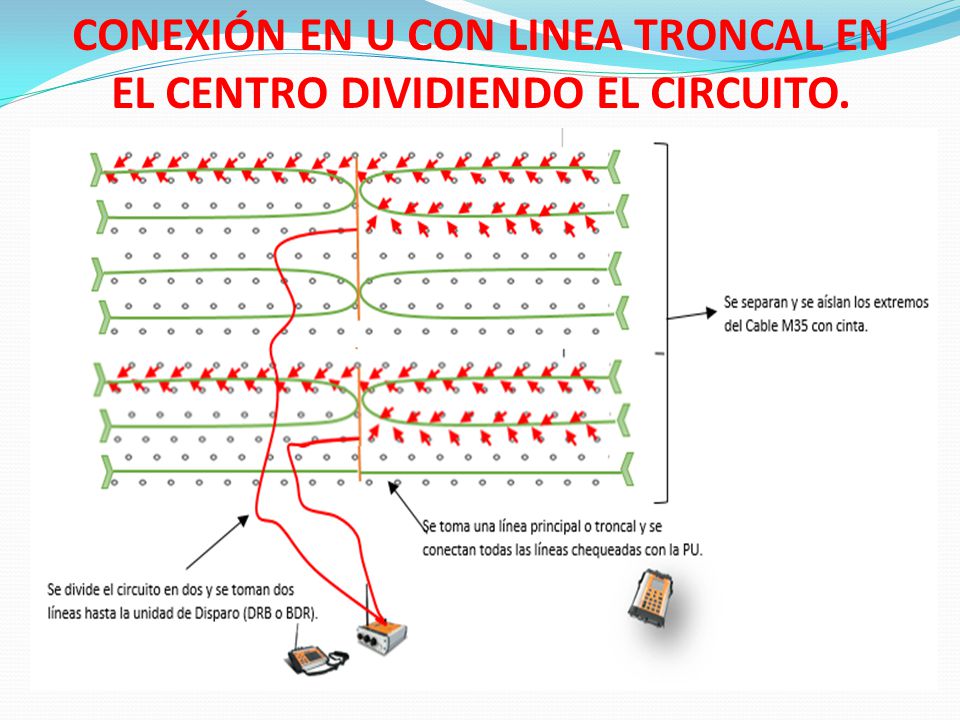

41 CONEXIÓN EN U CON LINEA TRONCAL EN EL CENTRO DIVIDIENDO EL CIRCUITO.

42 VIDEO DE PROCESO DE VOLADURA

43 OTRAS APLICACIONES OBRAS CIVILES. MINERIA SUBTERRANEA.
INDUSTRIA MILITAR.
