1 TUTORIAL INSTANTEL MINIMATE PRO6

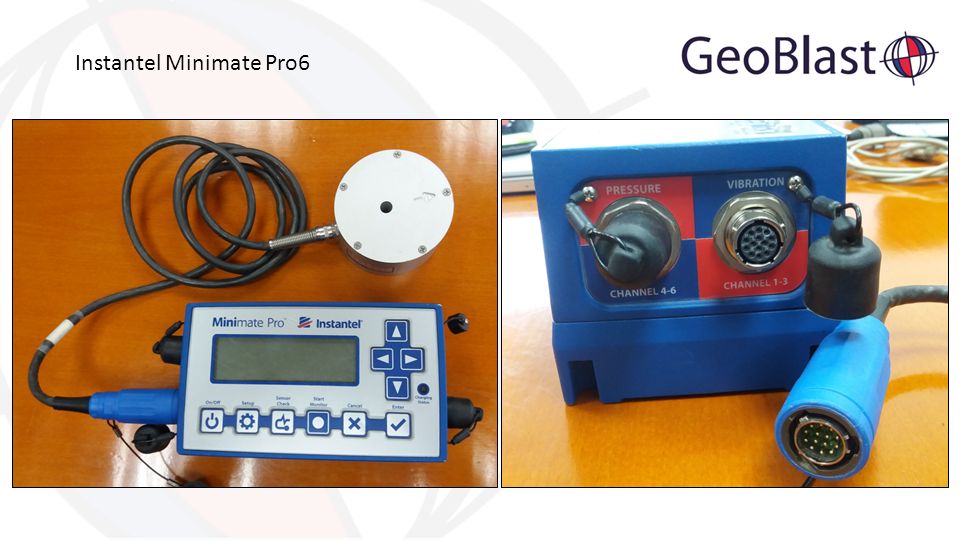

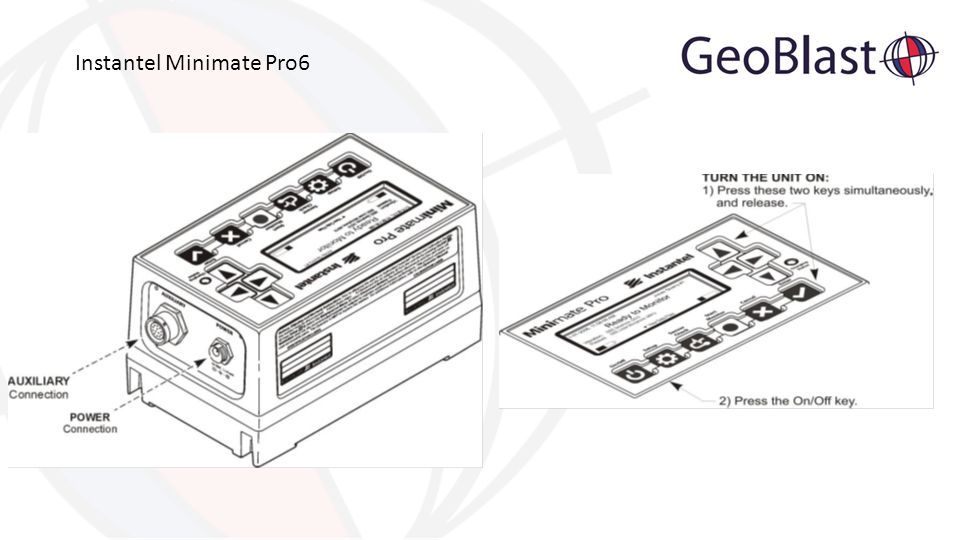

2 Instantel Minimate Pro6

3

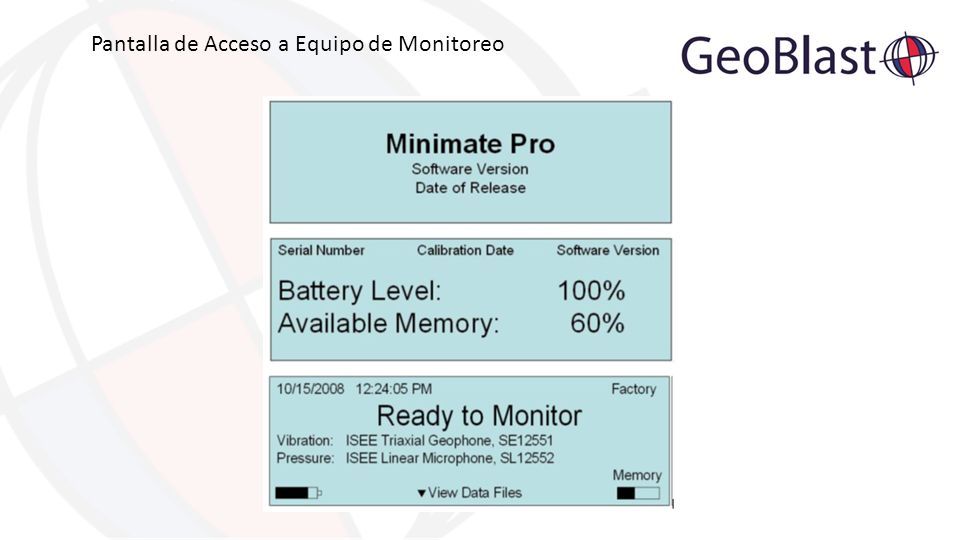

4 Pantalla de Acceso a Equipo de Monitoreo

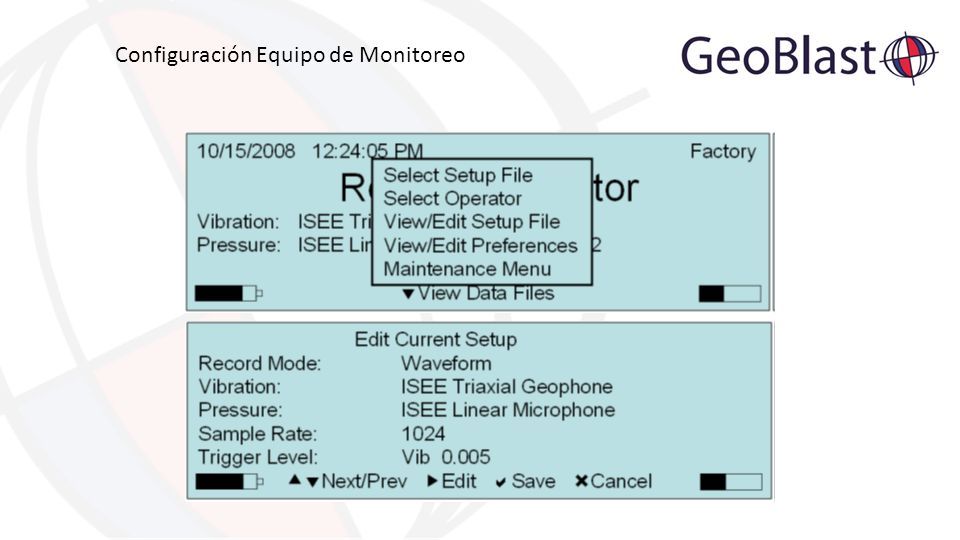

5 Configuración Equipo de Monitoreo

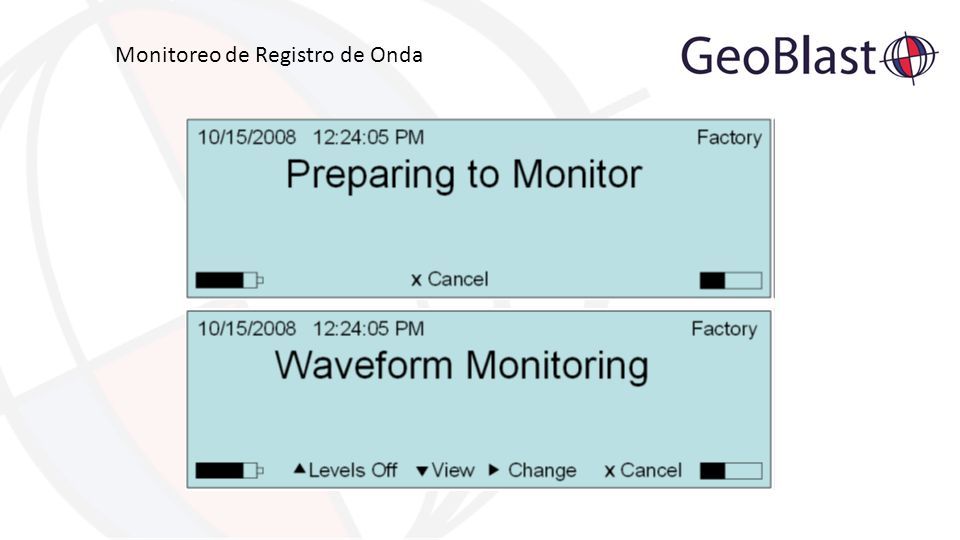

6 Monitoreo de Registro de Onda

7 Guardado de datos

8 Software Thor Geófonos Estándar (Campo Lejano)

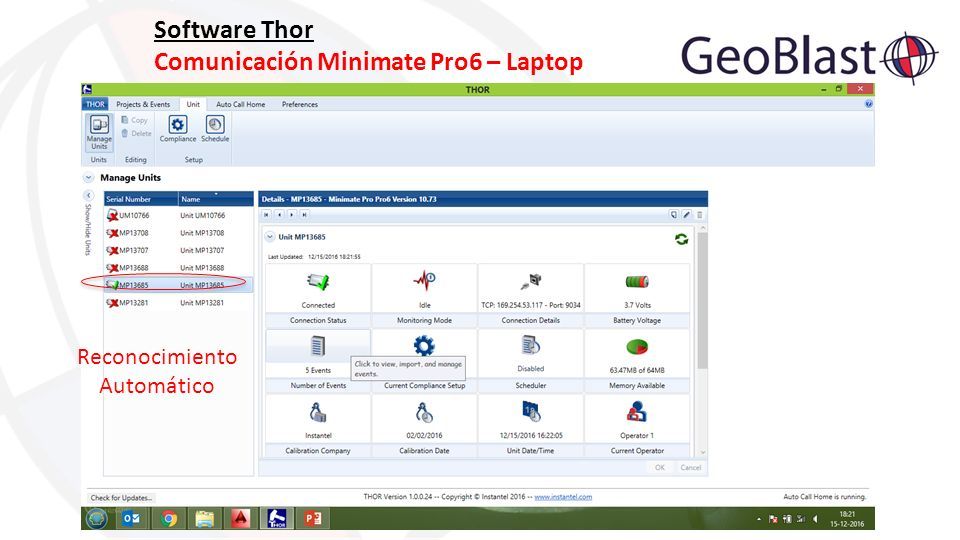

9 Software Thor Comunicación Minimate Pro6 – Laptop Reconocimiento Automático

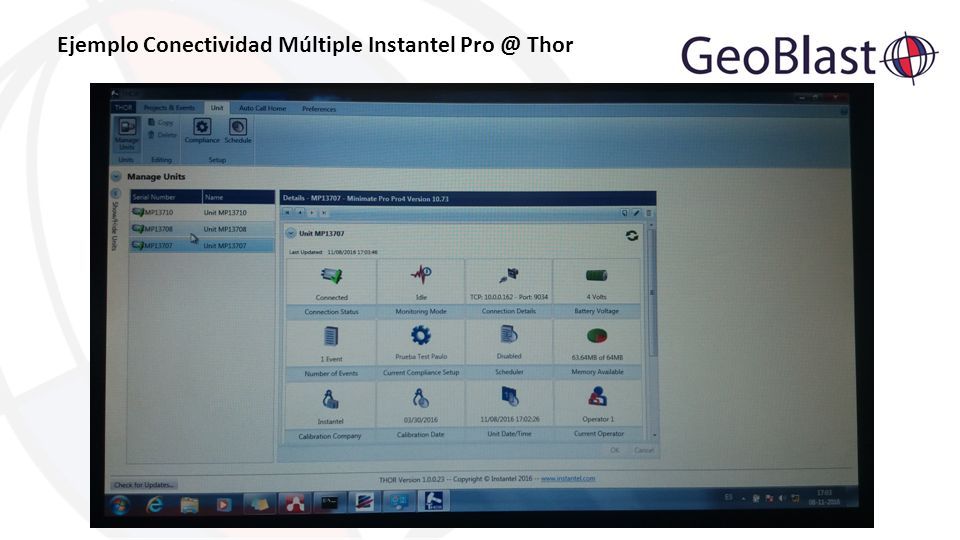

10 Ejemplo Conectividad Múltiple Instantel Pro @ Thor

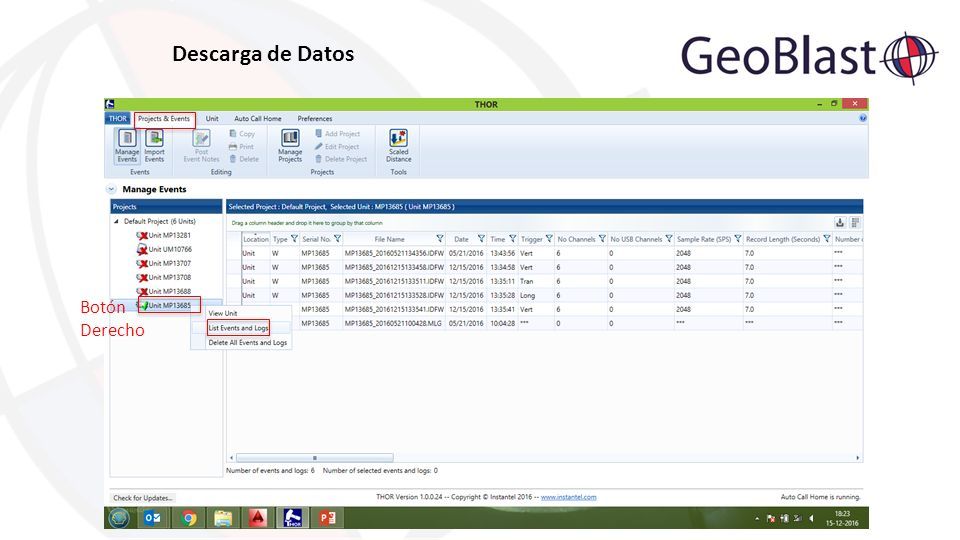

11 Descarga de Datos Botón Derecho

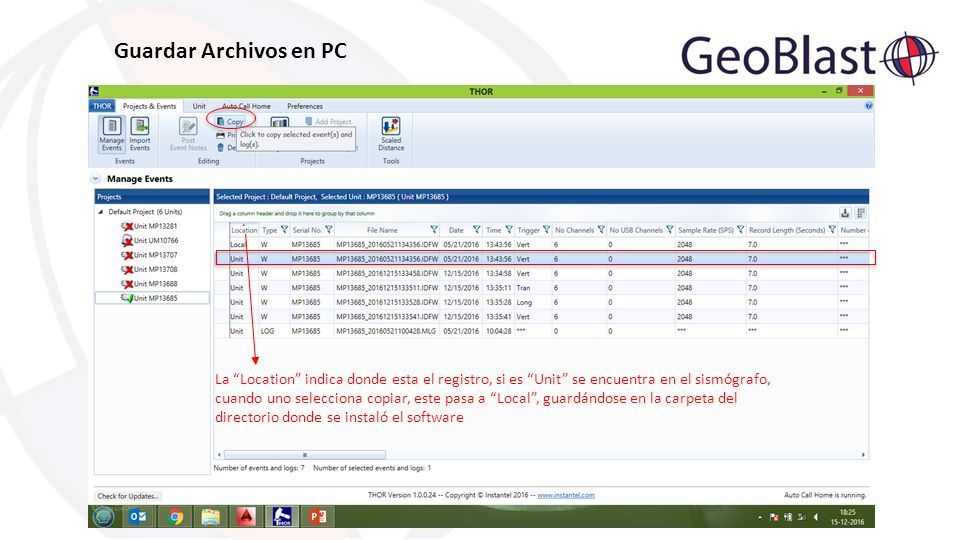

12 Guardar Archivos en PC La “Location” indica donde esta el registro, si es “Unit” se encuentra en el sismógrafo, cuando uno selecciona copiar, este pasa a “Local”, guardándose en la carpeta del directorio donde se instaló el software

13 Software Blastware Geófonos “Armados” (Campo Lejano y Cercano)

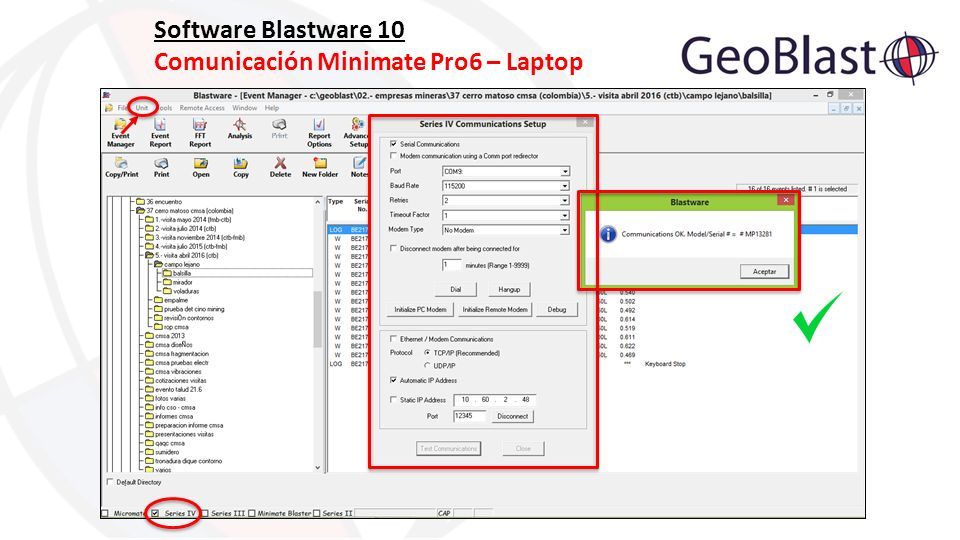

14 Software Blastware 10 Comunicación Minimate Pro6 – Laptop

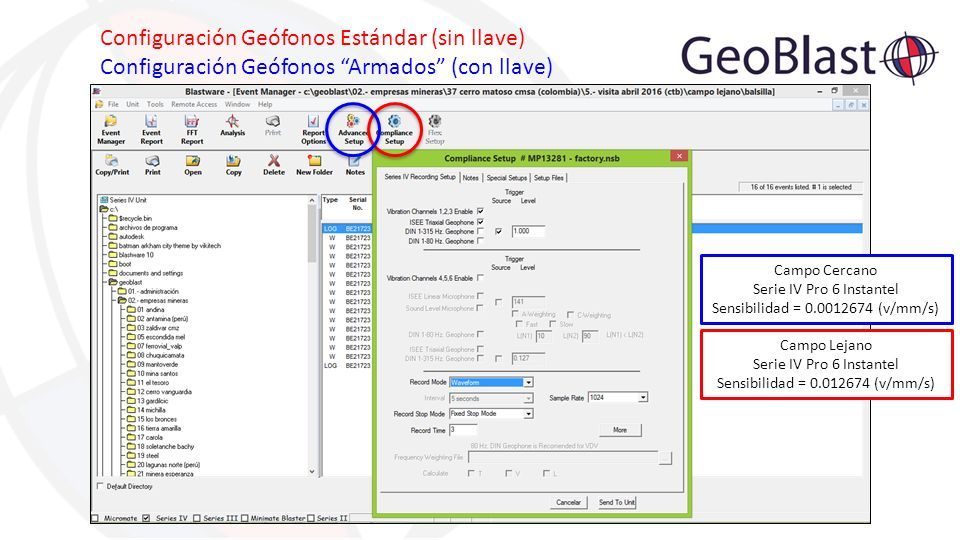

15 Configuración Geófonos Estándar (sin llave) Configuración Geófonos “Armados” (con llave) Campo Cercano Serie IV Pro 6 Instantel Sensibilidad = 0.0012674 (v/mm/s) Campo Lejano Serie IV Pro 6 Instantel Sensibilidad = 0.012674 (v/mm/s)

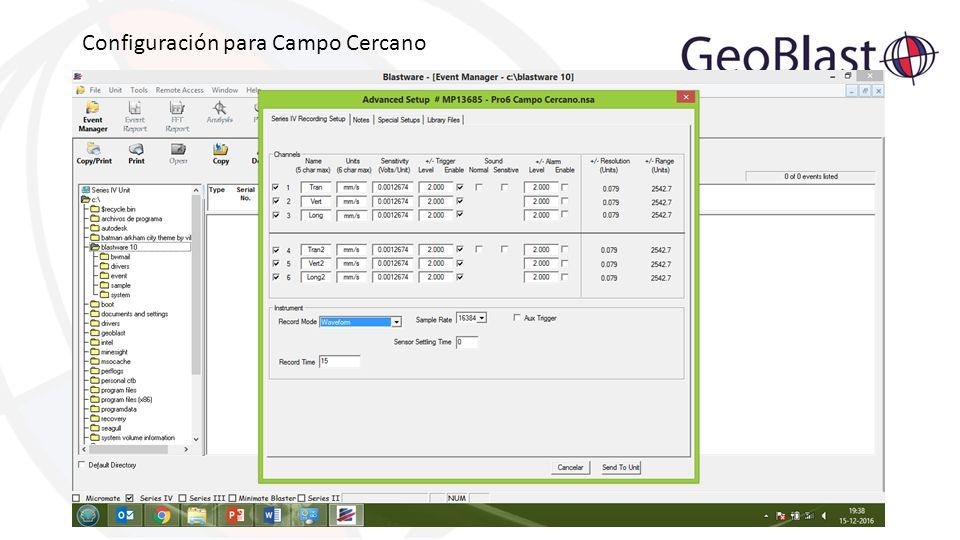

16 Configuración para Campo Cercano

17 Descargar Registros de Equipo de Monitoreo

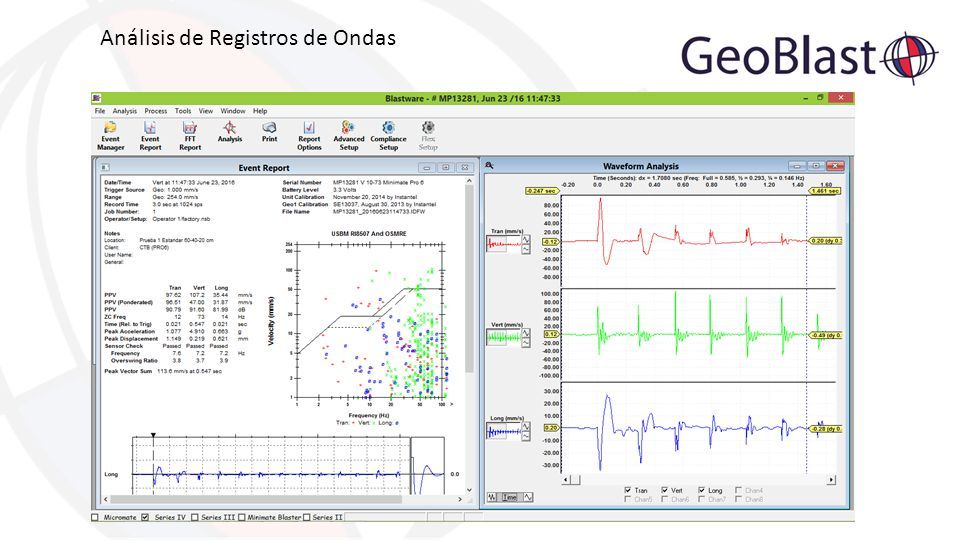

18 Análisis de Registros de Ondas

19 Para conectar el Notebook (software Blastware) al sismógrafo Instantel Pro6 con el cable de red directo, se debe crear una IP estática entre los 2 equipos.

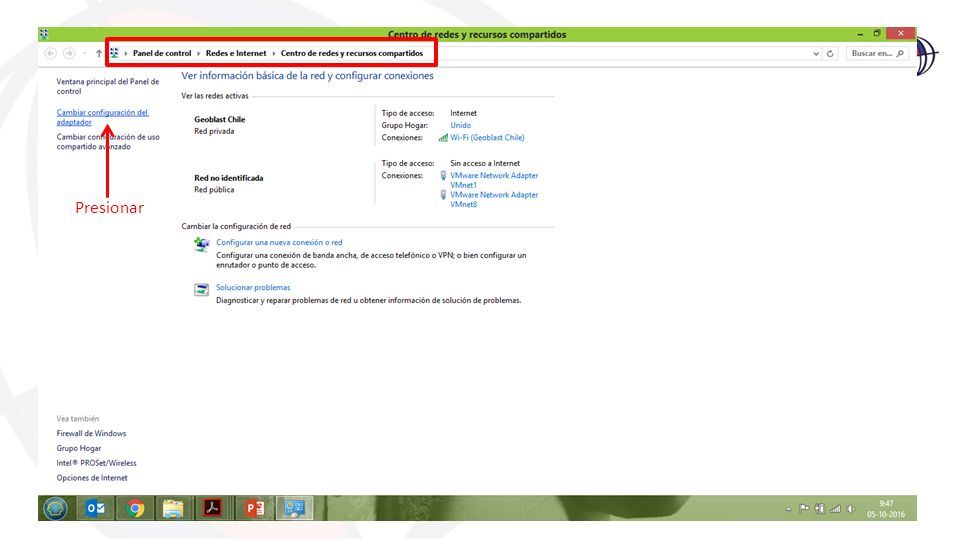

20 Presionar

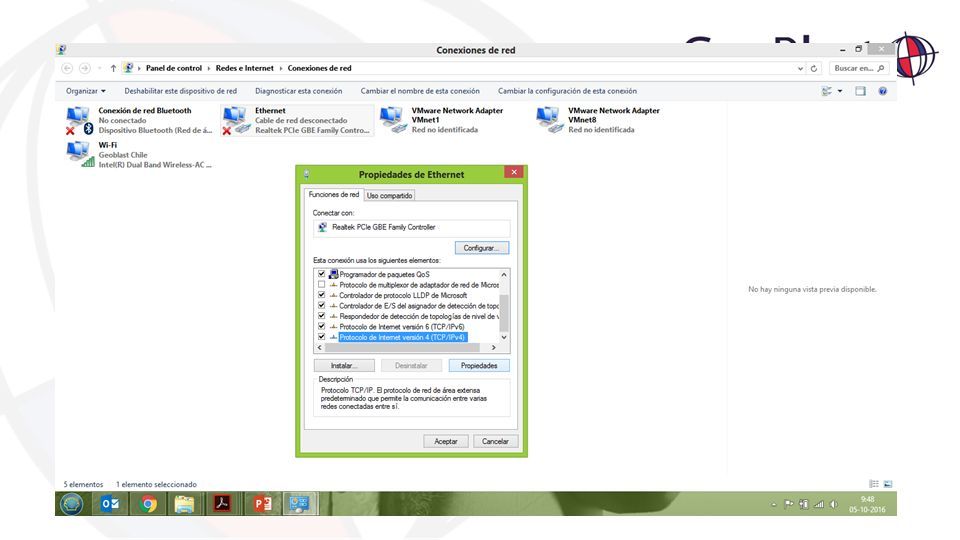

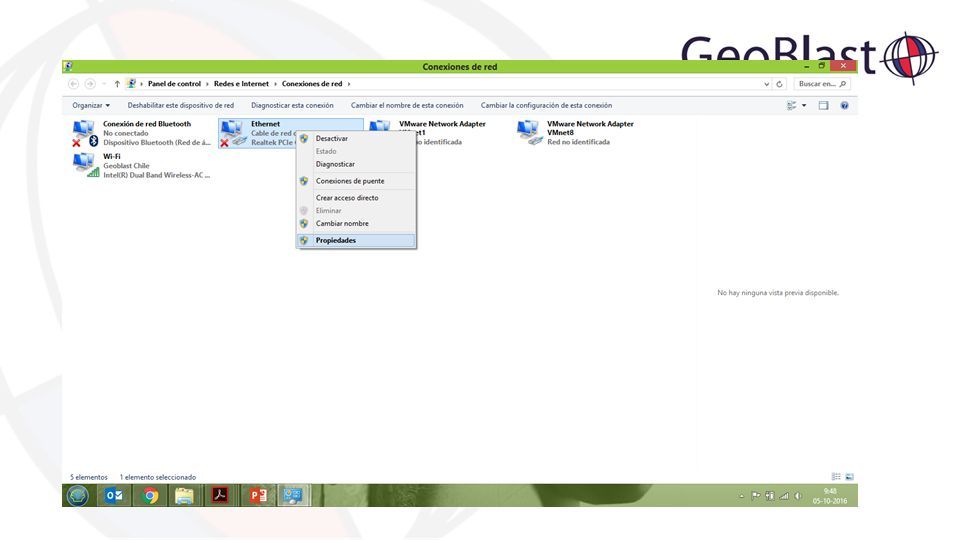

21

22

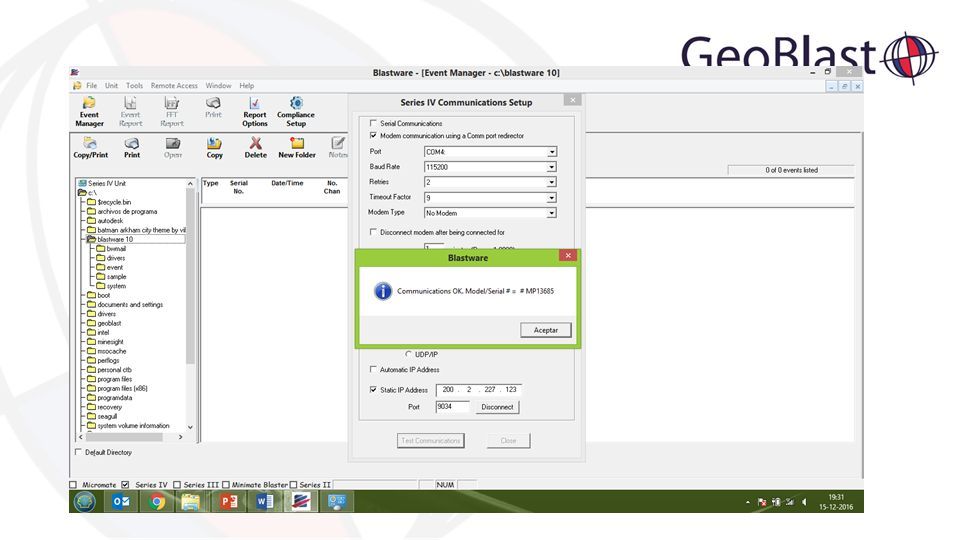

23 Puerto 9034 En el software y en el sismógrafo colocar misma IP con diferencia de +1 en el último número de la conexión de red
