3 www.senati.edu.pe MODULO: ELECTRONICA DIGITAL 07h CIRCUITOS CONTADORES

4 jfernandezg@senati.pe

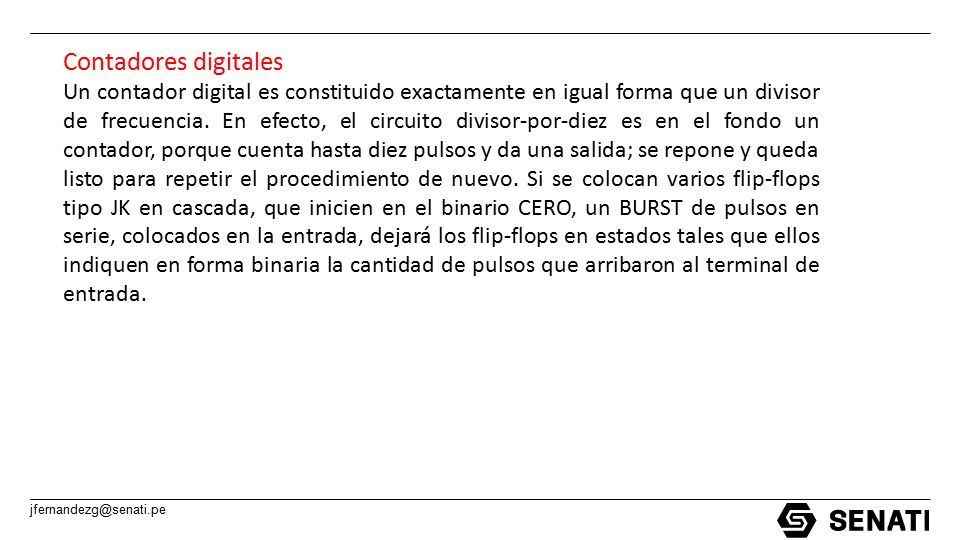

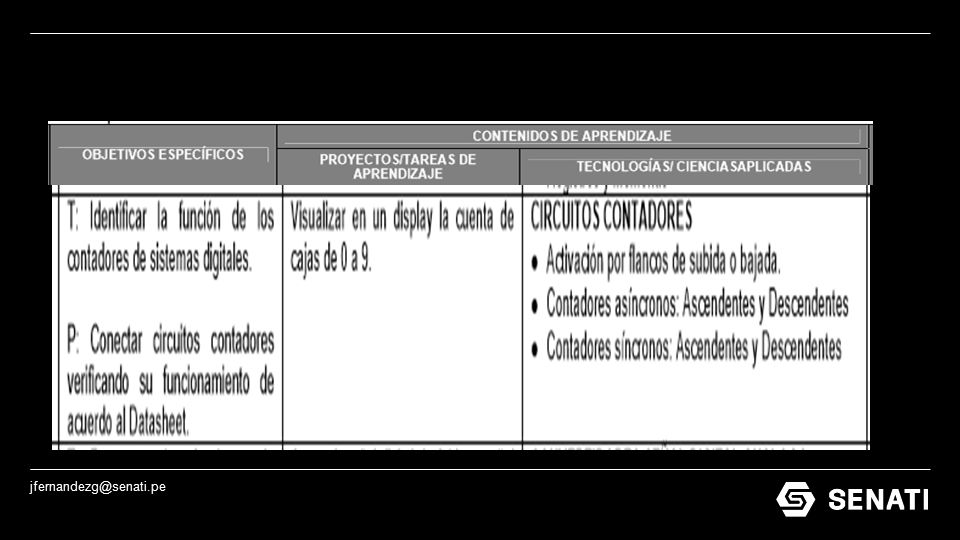

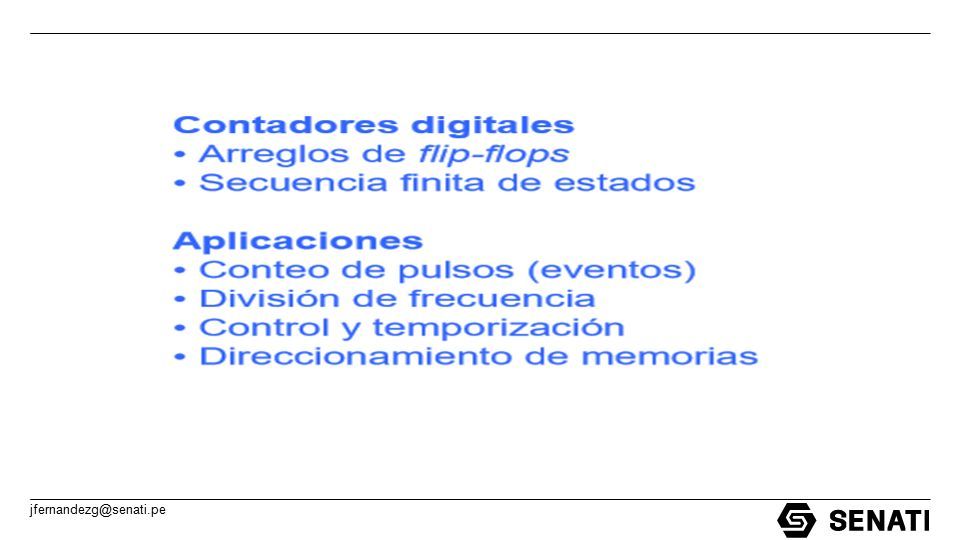

5 Contadores digitales Un contador digital es constituido exactamente en igual forma que un divisor de frecuencia. En efecto, el circuito divisor-por-diez es en el fondo un contador, porque cuenta hasta diez pulsos y da una salida; se repone y queda listo para repetir el procedimiento de nuevo. Si se colocan varios flip-flops tipo JK en cascada, que inicien en el binario CERO, un BURST de pulsos en serie, colocados en la entrada, dejará los flip-flops en estados tales que ellos indiquen en forma binaria la cantidad de pulsos que arribaron al terminal de entrada.

6 jfernandezg@senati.pe

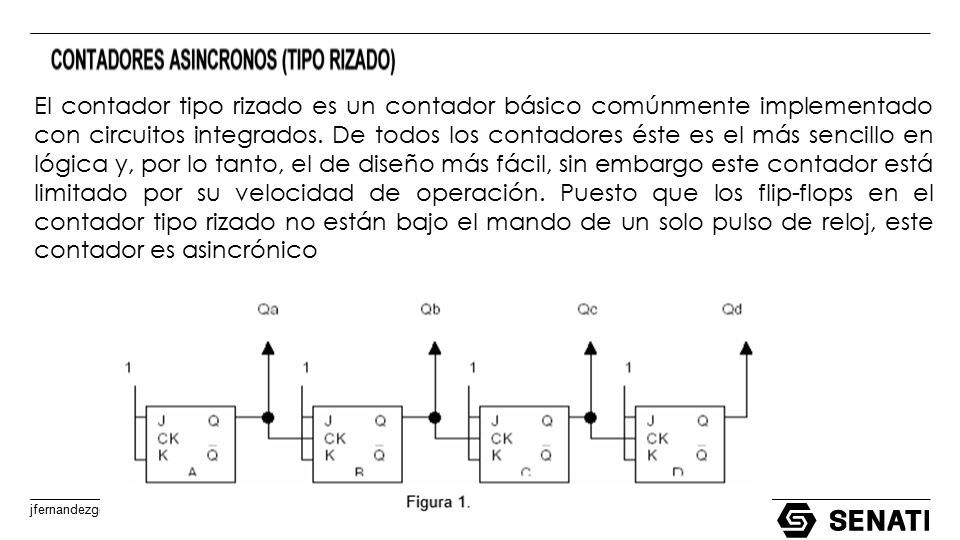

7 El contador tipo rizado es un contador básico comúnmente implementado con circuitos integrados. De todos los contadores éste es el más sencillo en lógica y, por lo tanto, el de diseño más fácil, sin embargo este contador está limitado por su velocidad de operación. Puesto que los flip-flops en el contador tipo rizado no están bajo el mando de un solo pulso de reloj, este contador es asincrónico

8 jfernandezg@senati.pe

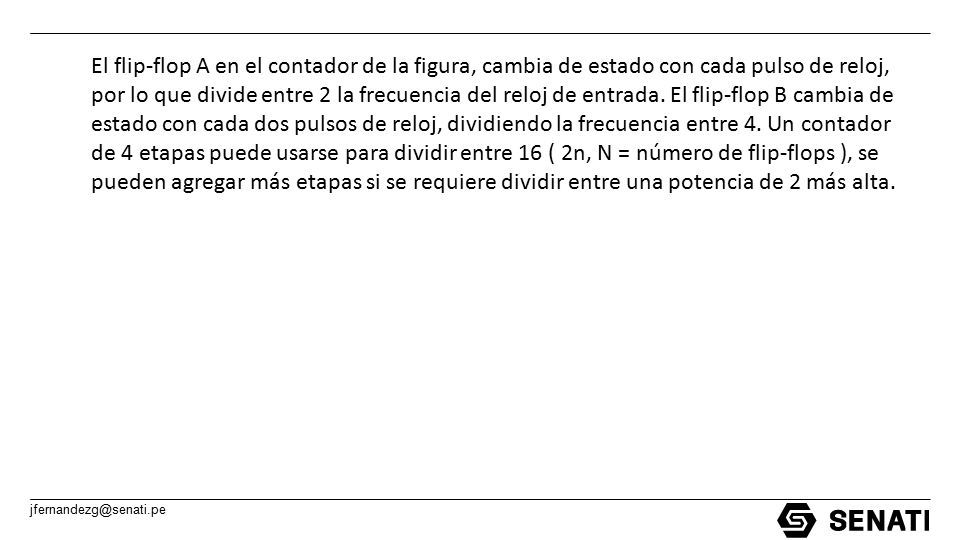

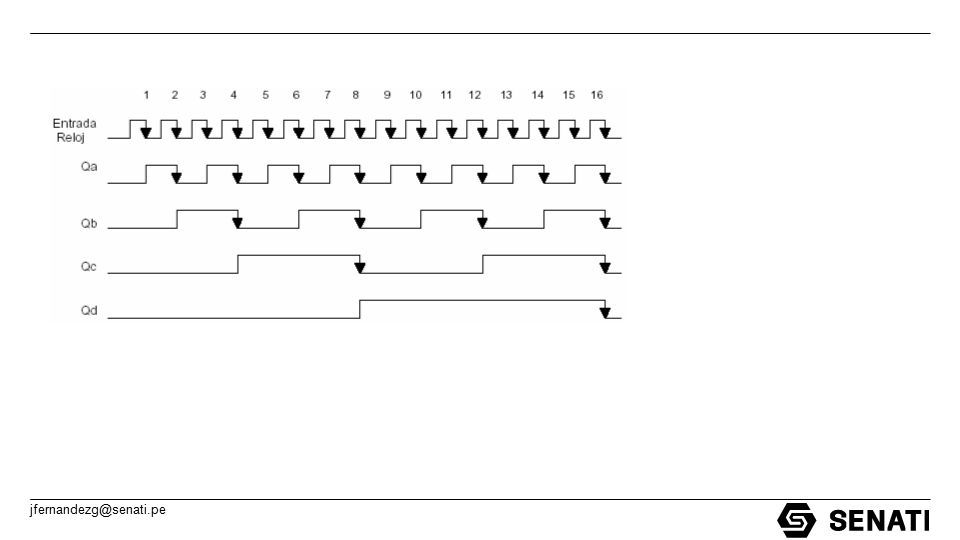

9 El flip-flop A en el contador de la figura, cambia de estado con cada pulso de reloj, por lo que divide entre 2 la frecuencia del reloj de entrada. El flip-flop B cambia de estado con cada dos pulsos de reloj, dividiendo la frecuencia entre 4. Un contador de 4 etapas puede usarse para dividir entre 16 ( 2n, N = número de flip-flops ), se pueden agregar más etapas si se requiere dividir entre una potencia de 2 más alta.

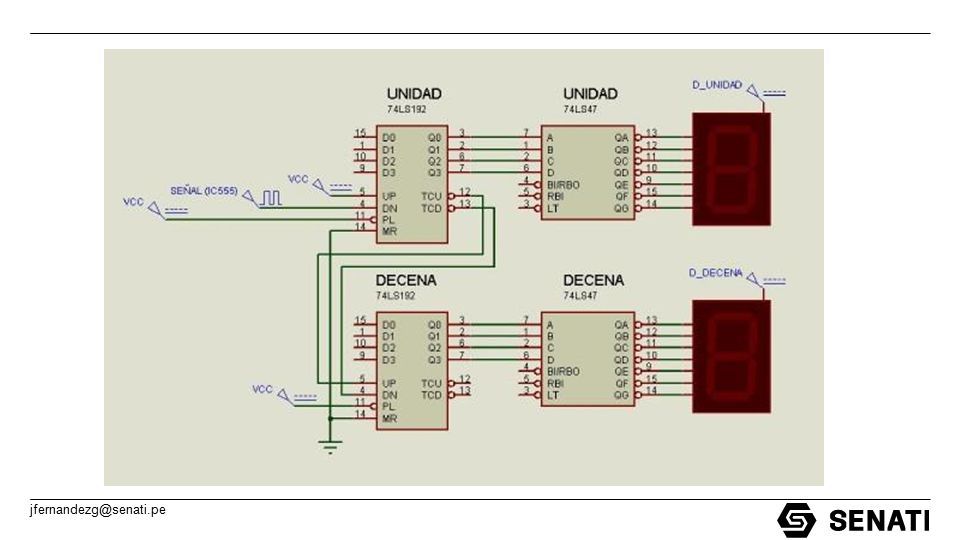

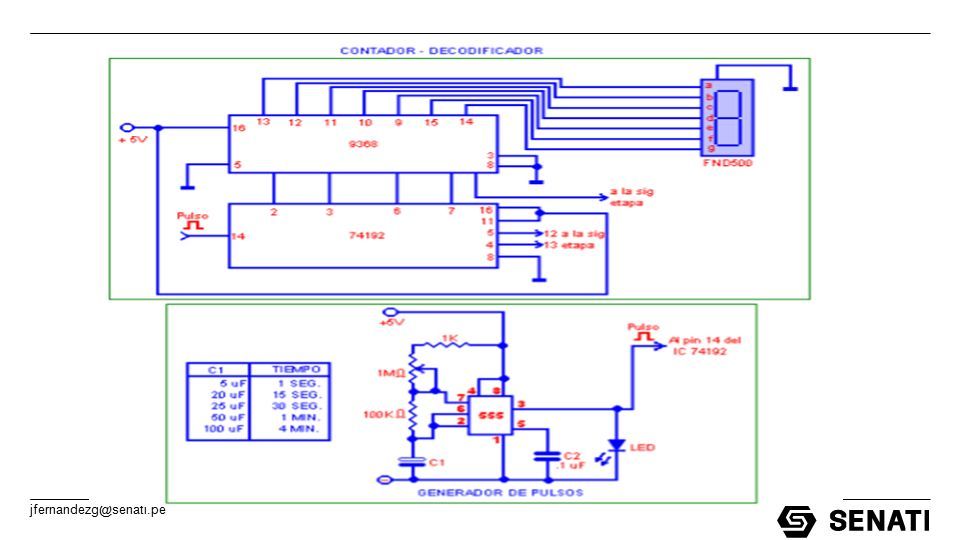

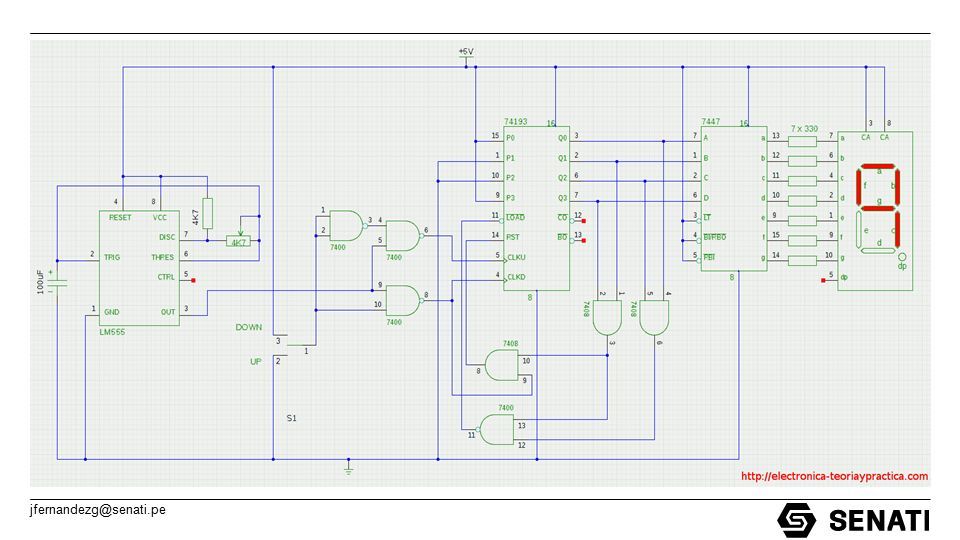

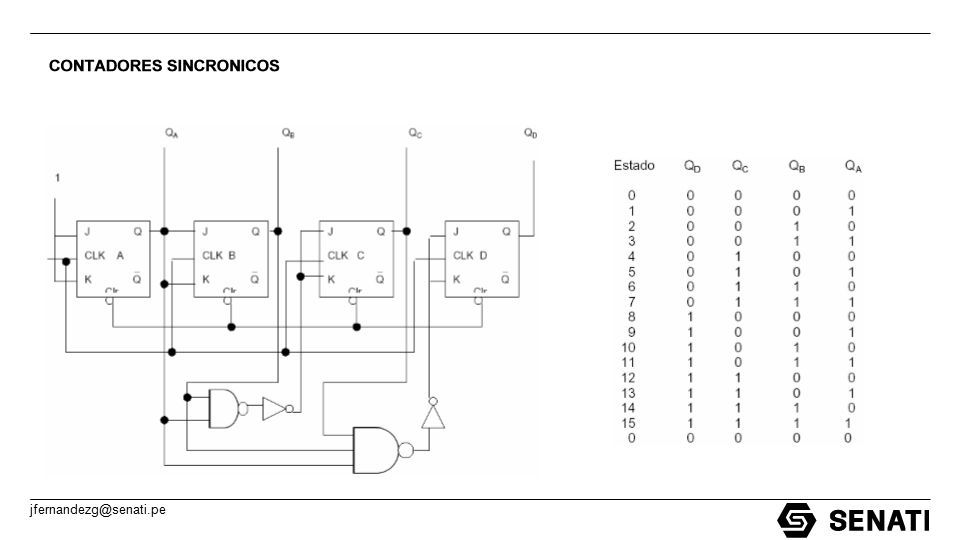

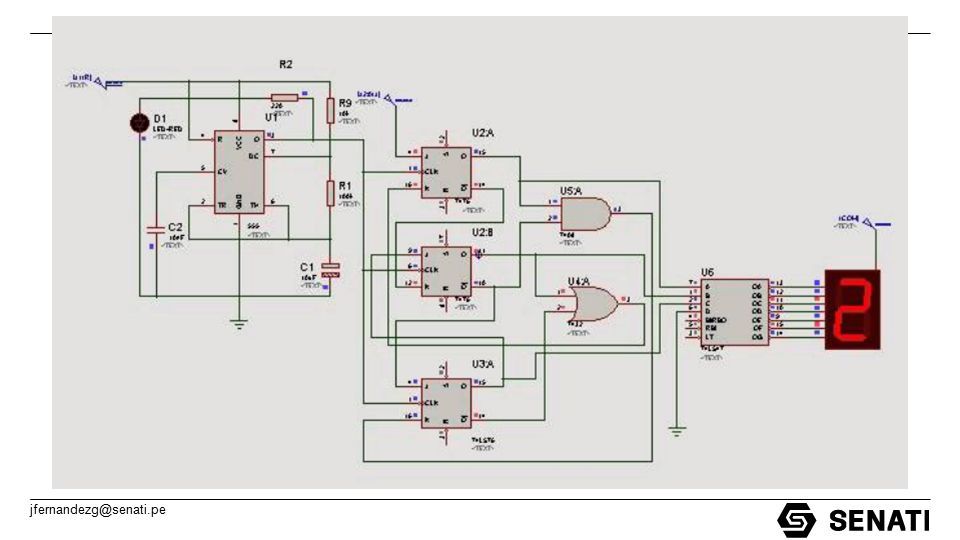

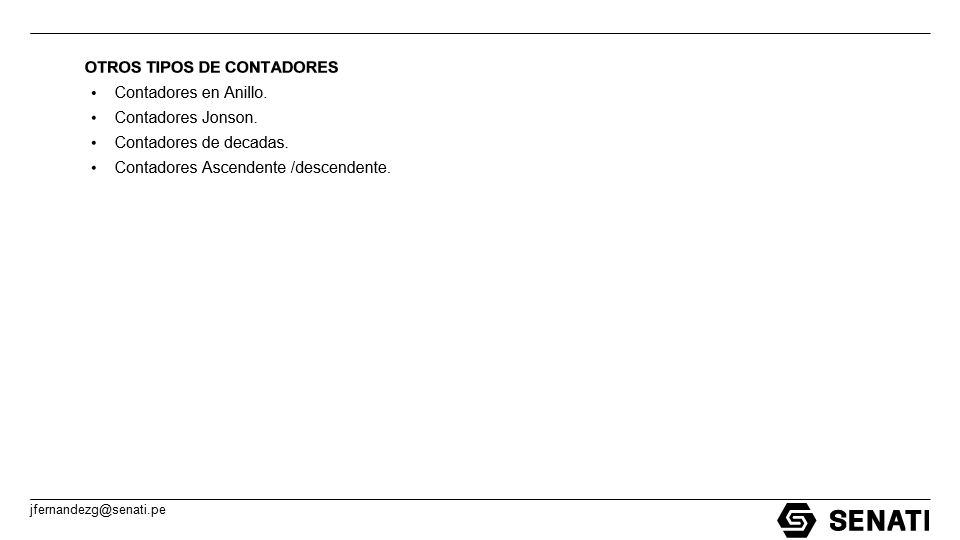

10 jfernandezg@senati.pe El contador sincrónico elimina los retrasos acumulativos de los flip-flops que se vieron en los contadores tipo rizado. Todos los flip-flops en el contador sincrónico están bajo el control del mismo pulso de reloj. La velocidad de repetición está limitada sólo por el retraso de uno de los flip-flops, más el retraso introducido por los bloques de control. El diseño de contadores sincrónicos para cualquier base numérica diferente de alguna potencia de 2 se dificulta más que los contadores tipo rizado, pero el diseño se simplifica mediante el uso de la técnica de mapas de Karnaugh.
